NÁVOD K OBSLUZE Monarch 2000 NIKON

Nejprve si přečtěte tento text ......204

BEZPEČNOSTNÍ A PROVOZNÍ OPATŘENÍ......205

Seznámení s laserovým dálkoměrem

Nejdůležitější vlastnosti....208

Názvosloví/obsah balení....209

Vnitřní displej....210

Funkce

Režim priority cíle (režim priority prvního cíle/režim priority vzdáleného cíle) ......211

Vložení/výměna baterie

Typ baterie....212

Vložení/výměna baterie 212

Indikátor stavu baterie....212

Navigace v nabídkách

Změna jasu vnitřního displeje (IL)....213

Změna zobrazovaných jednotek vzdálenosti (F1)...214

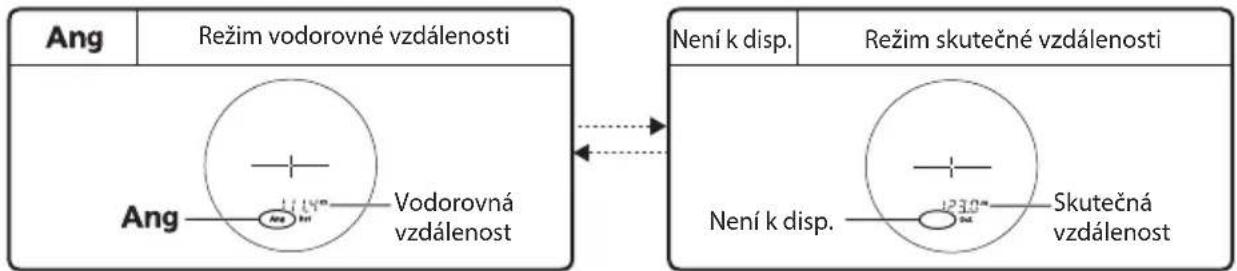

Změna režimu zobrazení měření (F2)......215

Změna režimu priority cíle (F3)......216

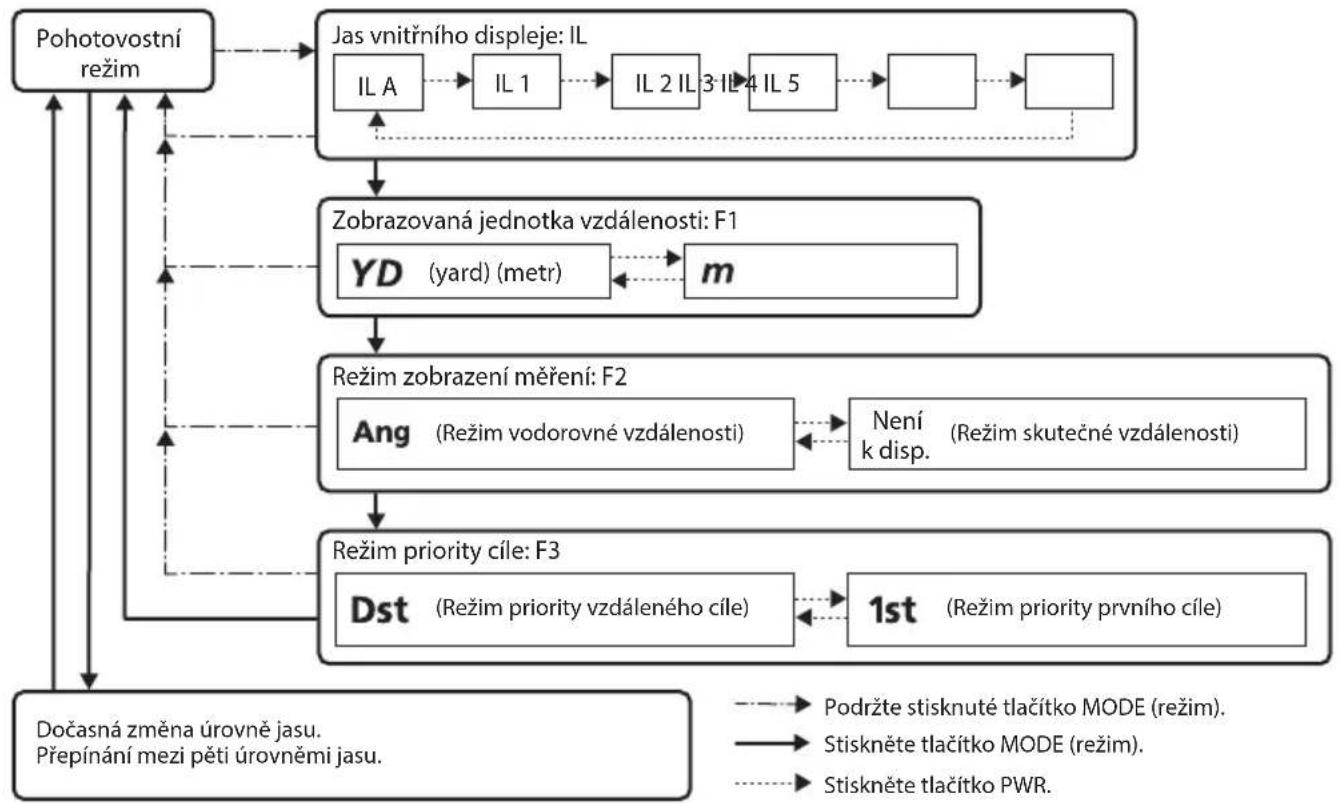

Provozní schéma nabídek nastavení .....217

Měření

Nastavení zaostření vnitřního displeje......218

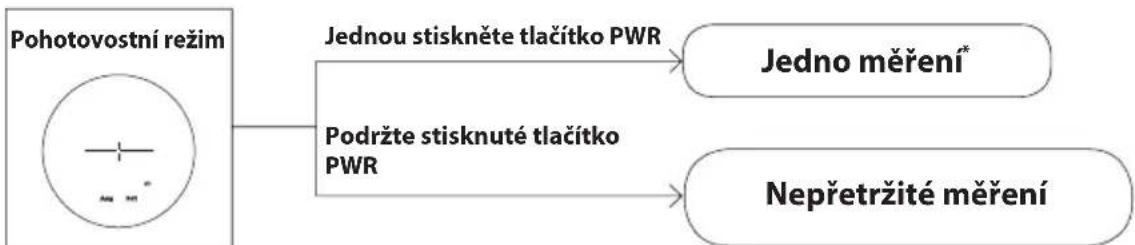

Měření......218

Jedno měření....219

Nepřetržité měření......219

Technické poznámky

Technické údaje....220

Řešení problémů/opravy ......222

Úvod

□ ■ Nejprve si přečtěte tento text

Děkujeme, že jste si zakoupili laserový dálkoměr Nikon MONARCH 2000.

Před použitím tohoto výrobku si pozorně přečtěte tuto příručku, a tak zajistěte správné použití.

Po přečtení tuto příručku uložte na snadno přístupném místě pro budoucí použití.

• O příručce

• Žádná část této příručky nesmí být reprodukována, přenášena, přepisována, ukládána do systému pro opětovné zpřístupnění ani překládána do jakéhokoli jazyka, a to jakoukoli formou a jakýmikoli prostředky, bez předchozího písemného svolení společnosti Nikon.
  • Ilustrace a obsah displeje zobrazene v teto přiručce se mohou lišit od skutečneho vyrobku.
• Společnost Nikon nenese odpovědnost za jakékoli případné chyby, které může tato příručka obsahovat.
  • Vzhled, specifikace a funkce tohoto výrobku mohou být změněny bez předchozího upozornění.

- O kontrolách na rádiové rušení

• Tento přístroj je v souladu s částí 15 předpisu FCC. Provoz podléhá následujícím dvěma podmínkám: (1) tento přístroj nesmí působit rušení,
  (2) tento přístroj musí akceptovat jakékoli přijímané rušení, včetně rušení, které může způsobit nežádoucí činnost.
• Toto zařízení bylo odzkoušeno a shledáno v souladu s limity pro digitální přístroje třídy B dle předpisu FCC, část 15, a směrnice EU o elektromagnetické kompatibilitě. Tyto limity jsou navrženy tak, aby poskytovaly přiměřenou ochranu před rušením při instalaci v obytných prostorách. Toto zařízení generuje, používá a může vyzařovat vysokofrekvenční energii. Pokud není instalováno a používáno v souladu s pokyny, může rušit rádiovou komunikaci. Neexistuje však žádná záruka, že v konkrétní instalaci k rušení nedojde. Pokud toto zařízení skutečně ruší přijem rozhlasu nebo televize, což lze zjistit vypnutím a zapnutím zařízení, doporučuje se uživatelům rušení odstranit některým z následujících opatření:
  • Změnit orientaci přijímací antény nebo ji přemístit.
  • Zvětšit odstup mezi zařízením a přijímačem.
• Požádat o pomoc prodejce nebo zkušeného technika v oboru rádia a TV.

Oznámení pro zákazníky v Kanadě

CAN ICES-3(B)/NMB-3(B)

□ ■ BEZPEČNOSTNÍ A PROVOZNÍ OPATŘENÍ

Přísně dodržujte pokyny obsažené v této příručce, neboť tak zajistíte bezpečné používání tohoto výrobku a předejdete úrazům a škodám na majetku, které by vám či jiným osobám mohly vzniknout. Ke správnému používání výrobku je nutné, abyste obsahu příručky dobře porozuměli.

⚠️ VAROVÁNÍ

Tímto způsobem upozorňujeme, že nesprávné použití způsobené nedodržením takto označené zásady může mít za následek smrt nebo vážný úraz.

POZOR

Tímto způsobem upozorňujeme, že nesprávné použití způsobené nedodržením takto označené zásady může mít za následek úraz nebo hmotnou ztrátu.

BEZPEČNOSTNÍ OPATŘENÍ (Laser)

Tento výrobek používá neviditelný laserový paprsek. Důsledně dodržujte následující:

! VAROVÁNÍ

- Netiskněte tlačítko PWR, když se díváte do výstupní aperture laseru. Může dojít k poškození zraku.

• Nemířte do očí.
• Nemirte laserem na lidi.
- Nedívejte se do laseru skrz jiný optický nástroj, jako je čočka či dalekohled. Může dojít k poškození zraku.
- Pokud neprovádíte měření, držte prsty dál od tlačítka PWR, abyste zamezili náhodnému vyslání laserového paprsku.
- Pokud přístroj delší dobu nepoužíváte, vyjměte baterii.
- Výrobek nerozebírejte ani neprovádějte technické úpravy či opravy. Vyzařování laseru může škodit vašemu zdraví. Byl-li výrobek rozebrán, opravován či technicky upraven, již se na něj nevztahuje záruka výrobce.
• Výrobek uložte mimo dosah dětí.

BEZPEČNOSTNÍ OPATŘENÍ (Monokulární objektiv)

⚠️ VAROVÁNÍ

- Během používání tohoto výrobku se nikdy nedívejte přímo do slunce, intenzivního světla ani laseru. V opačném případě může dojít k vážnému poškození či úplné ztrátě zraku.

POZOR

• Plastový sáček použitý k zabalení tohoto výrobku nebo jiných malých částí udržujte mimo dosah dětí. Plastový sáček jim může zacpat ústa a nos a způsobit udušení.
• Dbejte na to, aby děti omylem nespolkly malé součásti či doplňky. Pokud by děti takové součásti spolkly, okamžitě vyhledejte lékaře.
• Pokud výrobek nepoužíváte, vypněte jej.
• Při prěnášení uložte tento výrobek do pouzdra.

• Přestane-li tento výrobek z jakéhokoli důvodu správně pracovat, ihned jej přestaňte používat a obraťte se na autorizovaného zástupce servisu společnosti Nikon.

• Neponechávejte tento výrobek na nestabilním místě. Může dojít k jeho pádu a následnému úrazu či poruše.

• Nepoužívejte tento výrobek při chůzi. Při chůzi můžete narazit do překážky nebo upadnout, a způsobit tak zranění či poruchu.
• Nehoupejte výrobkem za řemínek. Můžete zasáhnout jiné osoby a způsobit zranění.
• Gumové části tohoto výrobku (např. očnice) a gumové části dodávaného pouzdra a popruhu mohou při dlouhotrvajícím používání či skladování zpuchřet. Zpuchřelá guma může ulpívat na oděvu a způsobit znečištění. Před použitím zkontrolujte jejich stav, a zjistíte-li závadu, obratte se na autorizovaného zástupce servisu společnosti Nikon.
• Delší použití gumové očnice může způsobit zánět kůže. Pokud se u vás objeví jakékoli příznaky, přestaňte výrobek používat a ihned vyhledejte lékaře.

PREVENTIVNÍ OPATŘENÍ (Lithiová baterie)

Nesprávné použití může způsobit prasknutí či netěsnost lithiové baterie, čímž dojde ke korozi přístroje a znečištění rukou či oděvu. Důsledně dodržujte následující:

• Instalujte baterii správně umístěnými póly + a –.
• Pokud je baterie vybitá nebo ji nebudete delší dobu používat, vyjměte ji.
• Baterii udržujte mimo dosah ohně a vody. Nikdy baterii nerozebírejte.
  • Lithiovou baterii nenabíjejte.
• Nikdy nezkratujte kontakty v prostoru pro baterii.
• Nenoste baterii v kapse či tašce společně s klíči nebo mincemi. Mohlo by dojít ke zkratování a přehřátí baterie.
• Pokud se uniklá kapalina z baterie dostane do kontaktu s oblečením nebo kůží, opláchněte zasažená místa velkým množstvím vody. Vnikne-li do očí nebo úst, opláchněte vodou a okamžitě vyhledejte lékaře.
  • Lithiovou baterii likvidujte v souladu s místními předpisy.

OPATŘENÍ PŘI MANIPULACI A PROVOZU

• Nevystavujte tento výrobek fyzickým otrésům.
• Jestliže výrobek náhodně vystavíte silnému fyzickému otrésu nebo jej upustíte a máte podezření na poruchu, okamžitě se obraťte na místního prodejce nebo autorizovaného zástupce servisu společnosti Nikon.
  • Nepoužívejte výrobek pod vodou.
• Případný déšť, vodu, písek či bahno z výrobku co nejdříve otřete měkkým čistým hadříkem.
• Je-li tento výrobek vystaven extrémním teplotním změnám (je-li náhle přenesen z chladného místa na teplé nebo naopak), může se povrch čoček zamlžit. Nepoužívejte výrobek, dokud zamlžení nezmizí.
• Nenechávejte výrobek v autě za horkého či slunečného počasí nebo v blízkosti zdrojů tepla.

- Nevystavujte okulár prímému slunečnímu záření. Kondenzace vody na objektivu může poškodit povrch vnitřního displeje.

OPATŘENÍ PŘI PÉČI A ÚDRŽBĚ

ČOČKA

Při čištění dejte pozor, abyste se rukou přímo nedotkli povrchu čočky. Odstraňte prach či vlákna ofukovacím balónkem*. V případě otisků prstů nebo jiných nečistot, které nelze odstranit ofukovacím balónkem, otřete čočku suchým měkkým hadříkem nebo čisticím hadříkem na brýle, a to spirálovým pohybem, který začíná ve středu čočky a postupuje směrem k okraji. Při otírání příliš velkou silou nebo otírání tvrdým materiálem může dojít k poškození čočky. Není-li uvedený postup dostatečný, jemně otřete čočku hadříkem mírně navlhčeným v komerčně dostupném čisticím prostředku na čočky.

HLAVNÍ TĚLO

Jemně odstraňte prach ofukovacím balónkem a poté očistěte povrch těla měkkým čistým hadříkem. Po použití u moře otřete sůl, která mohla ulpět na povrchu těla, vlhkým měkkým čistým hadříkem a poté tělo otřete suchým hadříkem. Nepoužívejte benzen, ředidlo nebo jiné čisticí prostředky obsahující organická rozpouštědla.

ULOŽENÍ

Při vysoké vlhkosti se může na povrchu čoček objevovat kondenzovaná voda nebo plíseň. Výrobek proto ukládejte na chladné a suché místo. Po použití za deštivého dne nebo v noci nechte přístroj důkladně vyschnout za pokojové teploty a poté jej uložte na chladné a suché místo.

* Pryžový čisticí nástroj s tryskou, z níž fouká vzduch.

Symbol pro oddělený sběr odpadu platný v evropských zemích

Tento symbol znamená, že baterie se mají odkládat odděleně. Následující pokyny platí pro uživatele z evropských zemí.

• Tyto baterie se mají odkládat sběru k tomuto účelu určeném.
  Neodhazujte spolu s domácím odpadem.
  • Pro více informací kontaktujte prodejce nebo místní úřady zodpovědné za nakládání s odpady.

Symbol pro oddělený sběr odpadu platný v evropských zemích

Tento symbol znamená, že tento výrobek se má odkládat odděleně. Následující pokyny platí pro uživatele z evropských zemí.

• Tento výrobek se má odkládat odděleně na příslušném sběrném místě. Neodhazujte spolu s domácím odpadem.
  • Pro více informací kontaktujte prodejce nebo místní úřady zodpovědné za nakládání s odpady.

Seznámení s laserovým dálkoměrem

□ ■ Nejdůležitější vlastnosti

• Červený vnitřní displej je snadno čitelný
• Snadné přepínání režimu vodorovné vzdálenosti a režimu skutečné vzdálenosti
• Systém přepínání priority cíle pro měření překrývajících se objektů
• Kvalitní hledáček s 6× zvětšením a vícevrstvým potahem
  • Větší okulár pro snadné prohlížení
  • Automatické průběžné měření dlouhé až 4 sekundy, pokud se jedno měření nezdaří
• Chcete-li aktivovat funkci nepřetržitého měření, podržte stisknuté tlačítko PWR (až cca 8 sekund)
  • Automatické vypnutí (po cca 8 sekundách nečinnosti na pohotovostní obrazovce)
• Vodotěsnost a odolnost proti mlžení (není určeno pro použití pod vodou)
• Neviditelný/pro oči bezpečný laser třídy 1M dle EN/IEC

Tento výrobek měří pomocí neviditelného laserového paprsku. Měří dobu, za kterou laserový paprsek doputuje od dálkoměru k cíli a zpět. Odrazivost laseru a výsledky měření se mohou měnit podle klimatických podmínek a okolního prostředí, dále pak v závislosti na barvě, povrchové úpravě, rozměrech, tvaru a dalších vlastnostech cíle.

V následujících případech mohou být měření nepřesná nebo mohou selhat:

• Za deště, sněhu nebo mlhy
• Malý nebo tenký cíl
• Černý nebo tmavý cíl
• Cíl má stupňovitý povrch
• Cíl se pohybuje nebo chvěje
• Měření vodní hladiny
• Cíl měřený přes sklo
• Je-li cílem sklo nebo zrcadlo

- Pokud laser směřuje šikmo na odrazivý povrch cíle

O výsledcích měření

Tento přístroj je základní dálkoměr. Výsledky jeho měření nelze použít jako důkazní materiál.

□ ■ Názvosloví/obsah balení

Obsah balení

• Tělo ×1

- Remínek ×1

- Pouzdro ×1

• Lithiová baterie (CR2) ×1

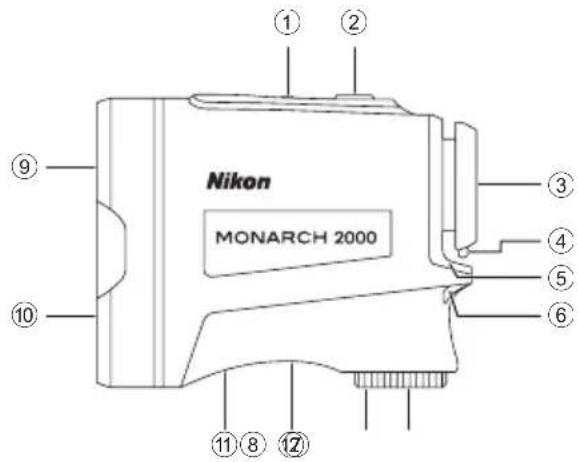

① Tlačítko MODE (režim)
② Tlačítko PWR (tlačítko POWER ON/ Measurement (vypínač/měření))
③ Monokulární okulár s 6× zvětšením
④ Očnice/Kroužek dioptrické korekce
⑤ Stupnice dioptrické korekce
⑥ Očko pro řemínek
⑦ Kryt prostoru pro baterii
⑧ Indikace „Otevřeného“ prostoru pro baterii
⑨ Čočka monokulárního objektivu/výstupní apertura laseru
⑩ Apertura neviditelného laserového detektoru
⑪ Štítek s označením výrobku
⑫ Indikace

* Karabinový prstenec, který je na pouzdru, slouží pouze k přenášení laserového dálkoměru. Nezavěšujte na něj nic těžkého ani za něj silně netahejte. Není určen pro horolezectví.

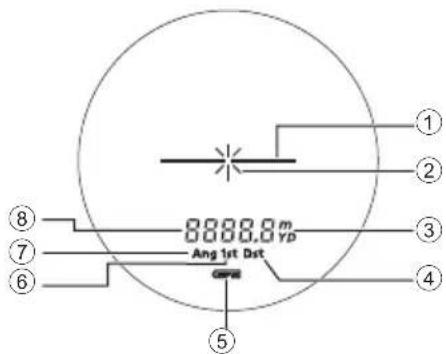

□ ■ Vnitřní displej

① Značka cíle

—|— : Namiřte na cíl, který chcete měřit. Umístěte cíl do středu značky cíle.

② Značka laserového záření

: Zobrazí se, když při měření svítí laser. Nedívejte se směrem do čoček objektivu, když se ukazuje tento znak.

③ Jednotka měření (m: metr/YD: yard)

④ Režim priority vzdáleného cíle

⑤ Indikátor stavu baterie

⑥ Režim priority prvního cíle

⑦ Režim vodorovné vzdálenosti

⑧ Vzdálenost

---- : Chyba při měření nebo měření nelze provést

- Vnitřní displej tohoto výrobku je zvětšován okulárem. I když může být vidět vniklý prach, přesnost měření tím není ovlivněna.

Funkce

□ ■ Režim priority cíle (režim priority prvního cíle/režim priority vzdáleného cíle)

Tento laserový dálkoměr Nikon je vybaven systémem přepínání priority prvního cíle/priority vzdáleného cíle. (Výchozí tovární nastavení je režim priority vzdáleného cíle.)

Při měření překrývajících se objektů:

Režim priority prvního cíle zobrazuje vzdálenost k nejbližšímu objektu a režim priority vzdáleného cíle vzdálenost k nejvzdálenějšímu objektu.

Vložení/výměna baterie

□ ■ Typ baterie

Lithiová baterie CR2 3V ×1

□ ■ Vložení/výměna baterie

1. Otevřete kryt prostoru pro baterii.

Otáčejte krytem prostoru pro baterii proti směru hodinových ručiček a vyjměte jej.

1. Vložte baterii.

Chcete-li vyměnit baterii, nejdříve vyjměte starou baterii, a až poté vložte novou.

Ridte se značkou pro vložení baterie uvnitř prostoru pro baterii tak, abyste vložili konce + a – ve správné orientaci (vložte baterii tak, aby konec - směřoval ven). Není-li baterie vložena správně, laserový dálkoměr nebude pracovat.

1. Připevněte kryt prostoru pro baterii.

Otáčejte krytem prostoru pro baterii ve směru hodinových ručiček a pevně jej připevněte. Při připevňování kryt prostoru pro baterii zcela zašroubujte a ujistěte se, zda pevně drží.

- Otáčení krytem prostoru pro baterii může jít ztuha, protože tento výrobek používá gumové těsnění zajišťující funkci vodotěsnosti.

□ ■ Indikátor stavu baterie

Displej Popis
	Po zapnutí napájení se zobrazuje jen 2 sekundy.	Je k dispozici dostatečné napájení.
	Po zapnutí napájení se zobrazuje jen 2 sekundy.	Napájení slábne.Připravte se na výměnu baterie.
	Trvale zobrazováno. Slabé. Baterie by měla být	vyměněna za novou.
	Bliká. Po 3 bliknutích se automaticky vypne.	Baterie je vybitá.Vyměňte baterii.

Navigace v nabídkách

• Ovládání tlačítka MODE (režim)

Tlačítko MODE (režim) lze stisknout dvěma způsoby. Při ovládání tlačítka se řídte popisem uvedeným v této příručce.

– „Podržet stisknuté“ znamená stisknout tlačítko a podržet je stisknuté po dobu nejméně 1,5 sekundy.
– „Stisknout“ znamená rychle stisknout tlačítko (méně než 1,5 sekundy).

□ ■ Změna jasu vnitřního displeje (IL)

Upravte jas vnitřního displeje. Tovární nastavení je IL A (Auto, automatické ovládání jasu). Můžete vybrat možnost IL A nebo IL 1 až IL 5.

• IL A (Auto): Jas je nastaven automaticky v závislosti na jasu okolního prostředí.

• IL 1–IL 5: IL 1 je nejtmavší, zatímco IL 5 je nejjasnější.

• Stisknutím tlačítka PWR zapněte laserový dálkoměr.

• Podržte stisknuté tlačítko MODE (režim).

• Nyní můžete změnit jas vnitřního displeje.

1. Nastavení se přepne vždy, když stisknete tlačítko PWR.

• Jestliže podržíte tlačítko MODE (režim) stisknuté nebo nebudete ovládat tlačítka po dobu přibližně 8 sekund, zobrazené nastavení se uloží a laserový dálkoměr přejde zpět do pohotovostního režimu.
  • Nastavení je uloženo i při VYPNUTÍ laserového dálkoměru.

Dočasná změna jasu vnitřního displeje

Je-li vnitřní displej obtížně viditelný kvůli okolním podmínkám, můžete dočasně změnit jas. Jas se změní pokaždé, když stisknete tlačítko MODE (režim).

• Úroveň jasu se na vnitřním displeji nezobrazuje.
  • Možnost IL A nelze nastavit.
• Při VYPNUTÍ laserového dálkoměru se obnoví původní jas vnitřního displeje.

□ ■ Změna zobrazovaných jednotek vzdálenosti (F1)

Jako zobrazovanou jednotku výsledků měření vyberte možnost YD (yardy) nebo m (metry). Výchozí tovární nastavení je YD (yard).

1. Stisknutím tlačítka PWR zapněte laserový dálkoměr.

2. Podržte stisknuté tlačítko MODE (režim).

3. Jednou stiskněte tlačítko MODE (režim).

• Nyní můžete změnit zobrazované jednotky vzdálenosti.

1. Nastavení se přepne vždy, když stisknete tlačítko PWR.

• Jestliže podržíte tlačítko MODE (režim) stisknuté nebo nebudete ovládat tlačítka po dobu přibližně 8 sekund, zobrazené nastavení se uloží a laserový dálkoměr přejde zpět do pohotovostního režimu.
• Nastavení je uloženo i při VYPNUTÍ laserového dálkoměru.

□ ■ Změna režimu zobrazení měření (F2)

Mezi režimy vodorovné vzdálenosti a skutečné vzdálenosti lze přepínat. Tovární nastavení je režim vodorovné vzdálenosti.

1. Stisknutím tlačítka PWR zapněte laserový dálkoměr.
2. Podržte stisknuté tlačítko MODE (režim).
3. Dvakrát stiskněte tlačítko MODE (režim).

• Nyní můžete změnit režim zobrazení měření.

1. Nastavení se přepne vždy, když stisknete tlačítko PWR.

• Jestliže podržíte tlačítko MODE (režim) stisknuté nebo nebudete ovládat tlačítka po dobu přibližně 8 sekund, zobrazené nastavení se uloží a laserový dálkoměr přejde zpět do pohotovostního režimu.
  • Nastavení je uloženo i při VYPNUTÍ laserového dálkoměru.

□ ■ Změna režimu priority cíle (F3)

Tento laserový dálkoměr Nikon je vybaven systémem přepínání priority prvního cíle/priority vzdáleného cíle.

Tovární nastavení je režim priority vzdáleného cíle.

1. Stisknutím tlačítka PWR zapněte laserový dálkoměr.

2. Podržte stisknuté tlačítko MODE (režim).

3. Třikrát stiskněte tlačítko MODE (režim).

• Nyní můžete změnit režim priority cíle.

1. Nastavení se přepne vždy, když stisknete tlačitko PWR.

- Jestliže stisknete tlačitko MODE (režim) nebo nebudete ovládat tlačitka po dobu přibližně 8 sekund, zobrazené nastavení se uloží a laserový dálkoměr přejde zpět do pohotovostního režimu.

• Nastavení je uloženo i při VYPNUTÍ laserového dálkoměru.

● Režim priority prvního cíle a režim priority vzdáleného cíle

Při měření překrývajících se objektů:

Režim priority prvního cíle zobrazuje vzdálenost k nejbližšímu objektu a režim priority vzdáleného cíle vzdálenost k nejvzdálenějšímu objektu.

□ ■ Provozní schéma nabídek nastavení

• Jestliže při používání nabídek nastavení podržíte tlačítko MODE (režim) stisknuté nebo nebudete ovládat tlačítka po dobu přibližně 8 sekund, zobrazené nastavení se uloží a laserový dálkoměr přejde zpět do pohotovostního režimu.

Měření

Pozor – Použití ovládacích prvků, seřízení nebo postupů jiných než zde uvedených může vést k negativním efektům nebo poškození vašeho zdraví v důsledku laserového záření.

- Před měřením zkontrolujte nastavení jednotlivých nabídek. Podrobné informace o nabídkách a postup při změně nastavení naleznete v části „Navigace v nabídkách“.

□ ■ Nastavení zaostření vnitřního displeje

Je-li vnitřní displej špatně vidět, nastavte zaostření následujícím způsobem.

1. Stisknutím tlačítka PWR zapněte napájení.
2. Dívejte se okulárem a otáčejte kroužkem dioptrické korekce, dokud se vnitřní displej nezaostří.

Kroužek dioptrické korekce

□ ■ Měření

1. Stisknutím tlačítka PWR zapněte napájení. • Nepoužijete-li tlačítko po dobu přibližně 8 sekund, napájení se automaticky vypne.

Ihned po zapnutí

1. Zamiřte na cíl. Umístěte střed značky cíle na cíl.

1. Měřte stisknutím tlačítka PWR. Po ukončení měření se na zhruba 8 sekund zobrazí výsledek a poté se přístroj automaticky vypne. Chcete-li znovu měřit, stiskněte tlačítko PWR, zatímco je přístroj zapnutý.

□ ■ Jedno měření

Jedno stisknutí tlačítka PWR zahájí jedno měření a poté zobrazí výsledky.

- Pokud se měření nezdaří, bude pokračovat automaticky přibližně 4 sekundy, dokud nejsou získány výsledky. Měření se zastaví, když je úspěšné, i v rámci přibližně 4 sekund.

Příklad zobrazení naměřené vzdálenosti

Příklad nezdařeného měření

□ ■ Nepřetržité měření

Chcete-li spustit nepřetržité měření, podržte tlačítko PWR stisknuté po dobu přibližně 8 sekund. Během měření bliká znak laserového záření a poté se zobrazí naměřený výsledek. Pokud tlačítko uvolníte, nepřetržité měření se zastaví.

* Pokud se měření nezdaří, bude pokračovat automaticky přibližně 4 sekundy, dokud nejsou získány výsledky.

Technické poznámky

□ ■ Technické údaje

Rozsah měření (skutečná vzdálenost)*1	7,3–1.820 m / 8–2.000 yd.
Maximální vzdálenost měření (odrazivý povrch)*1	1.820 m / 2.000 yd.
Maximální vzdálenost měření (strom)*1	1.090 m / 1.200 yd.
Maximální vzdálenost měření (vysoká zvěř)*1	1.000 m / 1.100 yd.
Zobrazení vzdálenosti (přírůstek)	Každých 0,1 m/yd.
Přesnost (skutečná vzdálenost)*2	±0,5 m/yd. (méně než 700 m/yd.) ±1,0 m/yd. (700 m/yd. a více, méně než 1.000 m/yd.) ±1,5 m/yd. (1.000 m/yd. a více)
Zvětšení (×) 6
Účinný průměr objektivu (mm) 21
Zorný úhel (reálný) (°) 7,5
Oční reliéf (mm) 18,0
Výstupní pupila (mm) 3,5
Dioptrická korekce ±4 m	-1
Rozměry (Š × V × H) (mm/palce)	96 × 74 × 42/3,8 × 2,9 × 1,7
Hmotnost (g/oz.) Cca 175/6,1 (bez baterie)
Provozní teplota (°C/°F) –10 — +50/14 — 122
Provozní vlhkost (%RH) 80 a méně (bez kondenzace)
Zdroj napájení	1 × lithiová baterie CR2 (3V stejnosm.) Automatické vypnutí (přibližně po 8 sekundách nečinnosti)
Konstrukce	Vodotěsné (až do 1 m / 3,3 stopy po dobu 10 minut)*3, odolnost proti mlžení Prostor pro baterii je vodoodpudivý — ekvivalent ochrany JIS/IEC třídy 4 (IPX4) (podle testovacích podmínek společnosti Nikon)*4
Elektromagnetická kompatibilita	FCC část 15, oddíl B, třída B, EU: směrnice o EMK, AS/NZS, VCCI třídy B, CU TR 020, ICES-003
Prostředí RoHS, WEEE
Klasifikace laseru	IEC60825-1: Třída 1M/Laserový VýrobekFDA/21 CFR Část 1040.10: Laserový Výrobek Třídy I
Vlnová délka (nm) 905
Délka pulsu (ns) 9,5
Výkon (W) 15
Divergence paprsku (mrad) Vertikální: 1,8, Horizontální: 0,25

• V závislosti na tvaru, povrchové struktuře a charakteru cílového objektu a/nebo povětrnostních podmínkách je možné, že nebude dosaženo specifikace výrobku.
^1 Za podmínek měření a podle referenčních hodnot společnosti Nikon.
^2 Za podmínek měření společnosti Nikon.
*3 Vodotěsné modely

Tento produkt je vodotěsný, jeho optický ani pozorovací systém se nepoškodí, pokud je ponořen nebo upuštěn do vody do hloubky maximálně 1 m / 3,3 stopy po dobu nejvýše 10 minut.

Tento produkt disponuje následujícími výhodami:

• Lze jej bez rizika poškození používat i ve vlhkém a prašném prostředí a za deště.
• Dusíkem plněná konstrukce poskytuje odolnost proti kondenzaci a vzniku plísní.

Při používání laserového dálkoměru Nikon však dodržujte následující pokyny:

• Nepoužívejte ani nedržte výrobek pod tekoucí vodou.
• Nachází-li se na pohyblivých částech tohoto výrobku vlhkost, přestaňte jej používat a vlhkost otřete.

*4 Prostor pro baterii je vodoodpudivý, ale není vodotěsný. Pokud bude dálkoměr ponořen do vody, může do něj voda vniknout. Jestliže se voda dostane do prostoru pro baterii, otrěte veškerou vlhkost a nechejte prostor pro baterii vyschnout.

Životnost baterie

Přibližně 8.500 cyklů (při teplotě cca 20°C (68°F))

Tento obrázek se může lišit podle teploty a jiných faktorů. Berte jej pouze jako orientační.

- Baterie dodaná s tímto laserovým dálkoměrem Nikon slouží ke kontrole funkčnosti. V důsledku přirozeného samovolného vybíjení bude životnost této baterie pravděpodobně nižší, než je uvedeno výše.

□ ■ Rešení problémů/opravy

Nepracuje-li tento výrobek dle očekávání, nejdříve projděte seznam uvedený níže, a teprve poté se obratte na místního prodejce nebo prodejnu, kde jste výrobek zakoupili.

- Pokud nastane problém s výrobkem.

Problém Příčina/Řešení
Přístroj nelze zapnout	Stiskněte tlačítko PWR (nahoře na těle).Zkontrolujte, zda je baterie vložena správně.Vyměňte baterii za novou.
Nelze provést měřeníAnomální výsledek	Zkontrolujte nastavení.Zkontrolujte, zda je možné změřit velký cíl blízko vás (příklad: budova cca 15 m/yd. před vámi).V případě potřeby vyčistěte povrch čočky.
Vnitřní displej není vidětVnitřní displej není dobře čitelný	Zkontrolujte jas vnitřního displeje a podle potřeby jej upravte. Zakryjte čočku objektivu tak, aby byl vnitřní displej lépe čitelný.
Na vnitřním displeji se zobrazuje znak [E]	Označení chyby. Obrat’te se na místního prodejce nebo prodejnu, ve které jste výrobek zakoupili.

- Pokud vyžadujete opravu, obraťte se na místního prodejce nebo obchod, ve kterém jste výrobek zakoupili. Opravu ani demontáž neprovádějte sami. Může to vést k vážné nehodě. Vezměte prosím na vědomí, že společnost Nikon není odpovědná za jakékoli přímé či nepřímé škody vzniklé v případě, že se uživatel pokusí o opravu nebo demontáž výrobku.

Română

CUPRINS

Introducere
