NÁVOD K OBSLUZE Forestry Pro NIKON

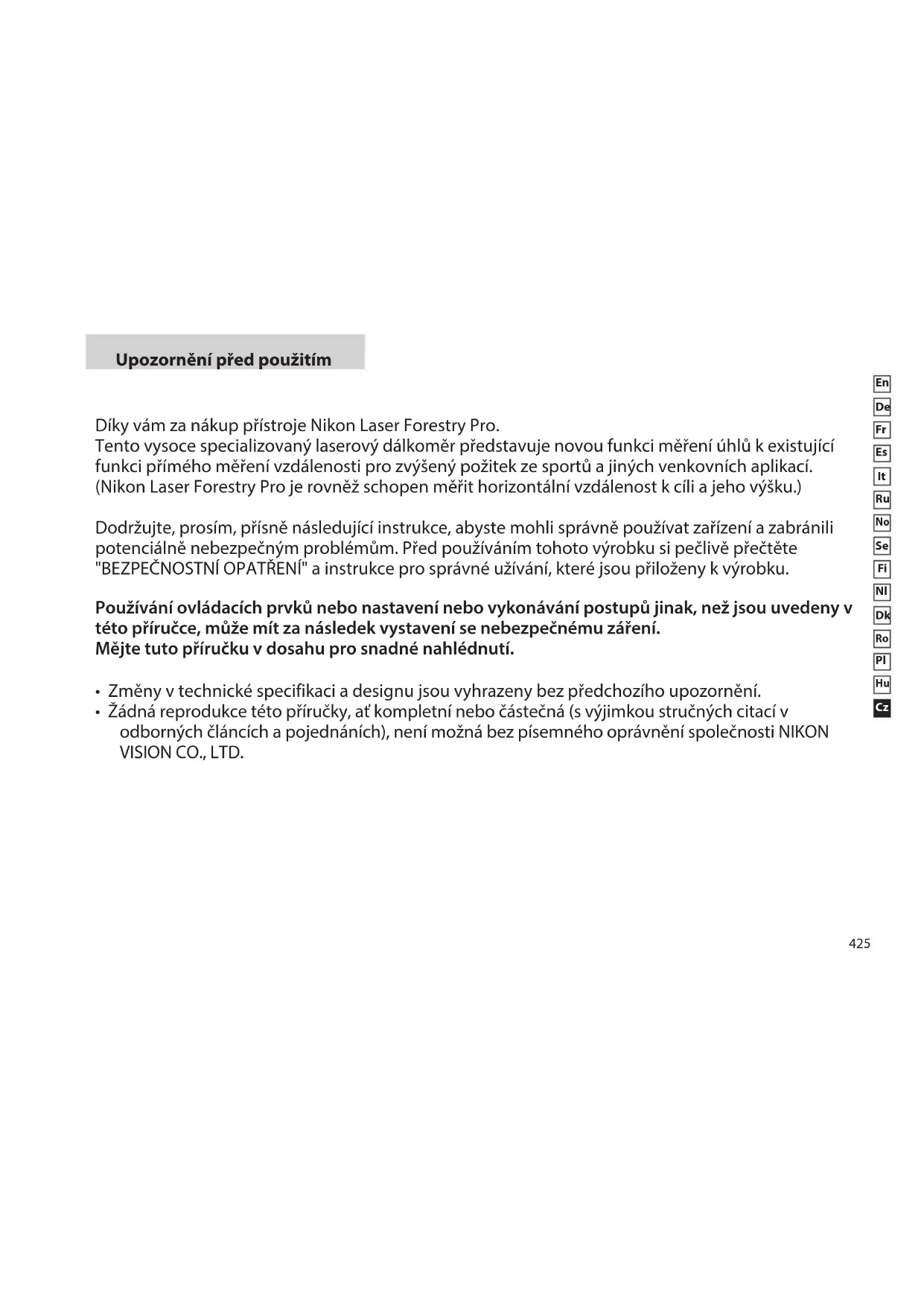

Upozornění před použitím Díky vám za nákup přístroje Nikon Laser Forestry Pro. Tento vysoce specializovaný laserový dálkoměr představuje novou funkci měření úhlů k existující funkci přímého měření vzdálenosti pro zvýšený požitek ze sportů a jiných venkovních aplikací. (Nikon Laser Forestry Pro je rovněž schopen měřit horizontální vzdálenost k cíli a jeho výšku.) Dodržujte, prosím, přísně následující instrukce, abyste mohli správně používat zařízení a zabránili potenciálně nebezpečným problémům. Před používáním tohoto výrobku si pečlivě přečtěte "BEZPEČNOSTNÍ OPATŘENÍ" a instrukce pro správné užívání, které jsou přiloženy k výrobku. Používání ovládacích prvků nebo nastavení nebo vykonávání postupů jinak, než jsou uvedeny v této příručce, může mít za následek vystavení se nebezpečnému záření. Mějte tuto příručku v dosahu pro snadné nahlédnutí.

• Změny v technické specifikaci a designu jsou vyhrazeny bez předchozího upozornění.

• Žádná reprodukce této příručky, ať kompletní nebo částečná (s výjimkou stručných citací v odborných článcích a pojednáních), není možná bez písemného oprávnění společnosti NIKON VISION CO., LTD.Ru

Dodržujte, prosím, přísně následující instrukce, abyste mohli správně používat zařízení

zabránili potenciálně nebezpečným problémům. Před používáním tohoto výrobku přečtěte pečlivě "BEZEČNOSTNÍ

instrukce pro správné užívání, které jsou přiloženy k výrobku. Mějte tuto příručku v dosahu pro snadné nahlédnutí. VAROVÁNÍ Tímto symbolem varujeme uživatele, že nedodržení takto označené zásady by mohlo mít za následek smrt nebo vážný úraz. POZOR Tímto symbolem varujeme uživatele, že jakékoliv nespávné užití nedodržující zde popsané zásady by mohlo mít za následek vážný úraz nebo hmotnou ztrátu.

• Když užíváte Nikon Laser Forestry Pro, nikdy se nedívejte přímo do paprsku laseru nebo přímo do slunce.

• Nezatlačujte tlačítko POWER (NAPÁJENÍ), zatímco se díváte do optiky ze strany objektivu.

• Neprovozujte jednotku s jinými přídavnými optickými prvky, jako jsou čočky nebo dalekohled. Užívání optického přístroje spolu s Nikon Laser Forestry Pro zvyšuje nebezpečí poškození očí.

• Nerozebírejte Nikon Laser Forestry Pro. Vyzařující laser může škodit vašemu zdraví. Na produkt, který byl rozebrán, se nevztahuje záruka výrobce.

• Když je tělo Nikon Laser Forestry Pro poškozeno nebo vydává podivný zvuk v důsledku pádu nebo z nějakého jiného důvodu, okamžitě vyjměte baterii a přestaňte přístroj užívat. Upozornění

• Když Nikon Laser Forestry Pro nepoužíváte, nestlačujte tlačítko POWER (NAPÁJENÍ).

• Nenechávejte Nikon Laser Forestry Pro v dosahu malých dětí.

• Déšť, voda, písek a bláto by měly být co nejdříve odstraněny z povrchu tělesa hledáčku s pomocí měkkého, čistého a suchého hadříku.

• I když je Nikon Laser Forestry Pro vodotěsný, není navržen pro používání pod vodou.

• Držíte-li Nikon Laser Forestry Pro za řemínek, nešvihejte jím. Mohli byste někoho zasáhnout a zranit.

• Nenechávejte Nikon Laser Forestry Pro na nestabilním místě, protože může spadnout a způsobit zranění nebo zařízení poškodit.

• Nedívejte se přes Nikon Laser Forestry Pro za chůze. Můžete do něčeho narazit a zranit se.

• Nenechávejte Nikon Laser Forestry Pro za horkých nebo slunečných dnů v autě nebo v blízkosti teplo generujícího zařízení. To by ho mohlo poškodit nebo negativně ovlivnit.

• Nenechávejte Nikon Laser Forestry Pro na přímém slunečním světle. Ultrafialové paprsky a nadměrné teplo mohou jednotku negativně ovlivnit nebo dokonce poškodit.

• Když je Nikon Laser Forestry Pro vystaven náhlým změnám teploty, může na povrchu čoček nastat kondenzace vody. Nepoužívejte výrobek, dokud se kondenzace neodpaří.

• Na čištění hlavního tělesa nepoužívejte alkohol.

• Polyetylenový sáček, do kterého byl přístroj zabalen, nenechávejte vdosahu malých dětí. Upozornění před použitímRu

čočky poškrábat. Utěrku, kterou jste očistili tělo přístroje, byste již neměli znovu použít k čištění povrchu čoček. Hlavní tělo

• Čistěte povrch těla měkkou, čistou asuchou utěrkou. Nepoužívejte benzen, ředidlo nebo jiná organická činidla, protože ta mohou způsobit odbarvení nebo rozklad gumy. Skladování

• Kvůli vysoké vlhkosti se může na povrchu čoček objevovat kondenzovaná voda nebo plíseň. Proto ukládejte Nikon Laser Forestry Pro na chladném a suchém místě. Po použití za deštivého dne nebo vnoci přístroj důkladně vysušte za pokojové teploty a poté jej uložte na chladné a suché místo.

POZNÁMKY K LITIOVÉ BATERII

Pokud se s nimi nezachází správně, baterie mohou prasknout a vytékat, což vede ke korozi zařízení a zašpinění oděvu. Určitě dodržujte následující:

• Instalujte baterie s póly + a – správně umístěnými.

• Baterie by měly být vyjmuty, když jsou vybity nebo při delší době bez používání.

• Vždy používejte stejnou značku baterií.

• Dávejte pozor, aby malé děti nedopatřením nespolkly očnici. Pokud se to stane, ihned vyhledejte lékaře.

• Při déletrvajícím používání gumových očnic můžete trpět zánětem kůže. Při sebemenších příznacích vyhledejte ihned lékaře.

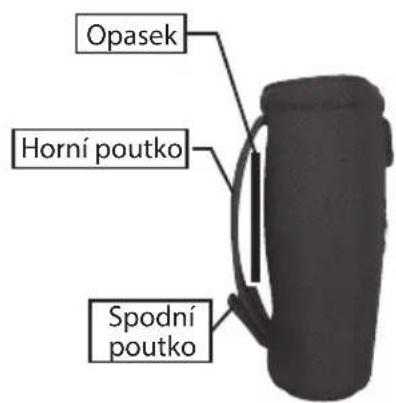

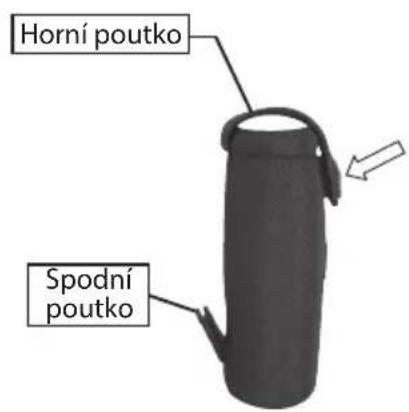

• Když nosíte Nikon Laser Forestry Pro, uložte ho do měkkého pouzdra.

• Pokud by Nikon Laser Forestry Pro nepracoval správně, přerušte okamžitě jeho užívání a informujte se v Tabulce řešení problémů. Pokud nejste schopni problém opravit, kontaktujte svého místního prodejce, kam máte přístroj poslat kopravě. OŠETŘOVÁNÍ A ÚDRŽBA ČOČKY

• Pro odstraňování prachových částeček z povrchu čoček použijte měkký nemastný štěteček.

• Pro odstraňování skvrn či šmouh jako jsou otisky prstů z povrchu čoček velmi jemně otřete čočky měkkou a čistou bavlněnou utěrkou nebo kvalitním nemastným ubrouskem určeným přímo k čištění čoček. K setření odolných šmouh použijte malé množství čistého (nikoliv denaturovaného) lihu. Nepoužívejte sametovou látku ani obyčejnou tkaninu, protože ty mohou povrch

• Pokud se tekutina zbaterie dotkne očí nebo kůže, dobře ji opláchněte vodou. Pokud byla polknuta, ihned vyhledejte lékaře.

• Nezkratujte vývody schránky baterie.

• Nenoste baterie spolu s klíči nebo mincemi v kapse nebo kabelce. To může baterie přehřát a zkratovat.

• Nedávejte baterie do ohně nebo do vody. Nikdy baterie nerozebírejte.

• Baterie nenabíjejte.

• Nevystavujte uložené baterie teplotním extrémům.

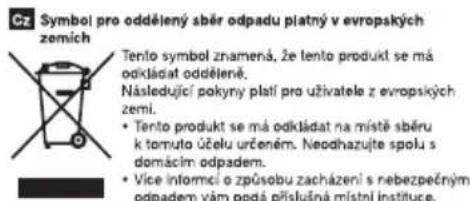

• Nevystavujte baterie silným vibracím nebo otřesům. EU 電池指令表記 WEEE EU 電池指令表記 WEEERu

• Rozsah přímého měření vzdálenosti: 10-500 metrů/11-550 yardů/33-999 stop

• Rozsah měření uhlů: ± 89°

• Zobrazovací krok měření vzdálenosti: [Interní displej]: (Přímá vzdálenost) 0,5 metru/yardu, 1 stopa (naměřená vzdálenost je méně než 100 metrů/ yardů/stop) 1,0 metru/yardu, 1 stopa (naměřená vzdálenost je 100 metrů/yardů/stop nebo dále) (Vodorovná vzdálenost/Výška) 0,2 metru/yardu, 0,5 stopy (naměřená vzdálenost je méně než 100 metrů/ yardů/stop) 1,0 metru/yardu, 1 stopa (naměřená vzdálenost je 100 metrů/yardů/stop nebo dále) (Úhel) 0,1° (-10° — 10°) 1,0° ( ≦ -10°, 10° ≦ ) [Externí displej] (Přímá vzdálenost) 0,5 metru/yardu, 1 stopa (Vodorovná vzdálenost/Výška) 0,2 metru/yardu, 0,5 stopy (Úhel) 0,1°

• Snadno zamiřitelný 6x opticky zvětšující pozorovací systém

• Kvantifikuje horizontální vzdálenost k cíli a jeho výšku ve vztahu k úrovni dálkoměru měřením přímé vzdálenosti a úhlu.

• Změřte vertikální oddělení (výška mezi dvěma body) - k dispozici jsou režim svislého oddělení a režim tříbodového měření

• Výsledky jsou zobrazeny jak na interním, tak i externím LCD panelu. Externí LCD panel ukazuje všechny výsledky současně.

• Přepínací systém priority cíle vám umožní snadno porovnat situaci měření.

• Vodotěsná konstrukce (NENAVRŽENO pro užívání pod vodou)

• Neviditelný/pro oči bezpečný laser EN/IEC třídy 1M

• 30tisekundové zobrazení výsledků

• Kompaktní, lehký a ergonomický design

• Automatické vypínání (po přibližně 30 sek. bez obsluhy)

• Implicitní nastavení na “Poslední použité”

• Funkce přibl. 20tisekundového nepřetržitého měření Nikon Laser Forestry Pro vysílá neviditelné, pro oči bezpečné, infračervené energetické pulzy, které se odrážejí od zvoleného cíle zpět do jeho optického přijímače. Složité obvody přesného měření náboje jsou použity pro okamžitý výpočet vzdáleností měřením doby, kterou trvá každému pulzu cesta z dálkoměru k cíli a zpět. Odrazivost a výsledky měření laseru se mohou měnit podle klimatických podmínek a podmínek v okolí, v závislosti na barvě, povrchové úpravě, rozměru, tvaru a jiných charakteristikách cíle. NejdůležitějšíRu

Následující faktory zajišťují lepší rozsah a přesnost:

• Cíle s vysoce odrazivými povrchy

• Cíle s lesklými vnějšími povrchy

• Střelba na cíle stojící proti na 90 stupních Měření může mít za následek nepřesnost nebo poruchu v následujících případech:

• Štíhlý nebo malý cíl

• Cíl má difuzně odrazivý povrch

• Cíl neodráží laserový paprsek (sklo, zrcadlo, apod.)

• Cíl má proměnlivou hloubku

• Ve sněhu, za deště nebo mlhy

• Cíl měřený přes sklo

• Odrazivý povrch měřený z diagonálního směru

• Překážka pohybující se před cílem

• Při zacilování povrchu vodyRu

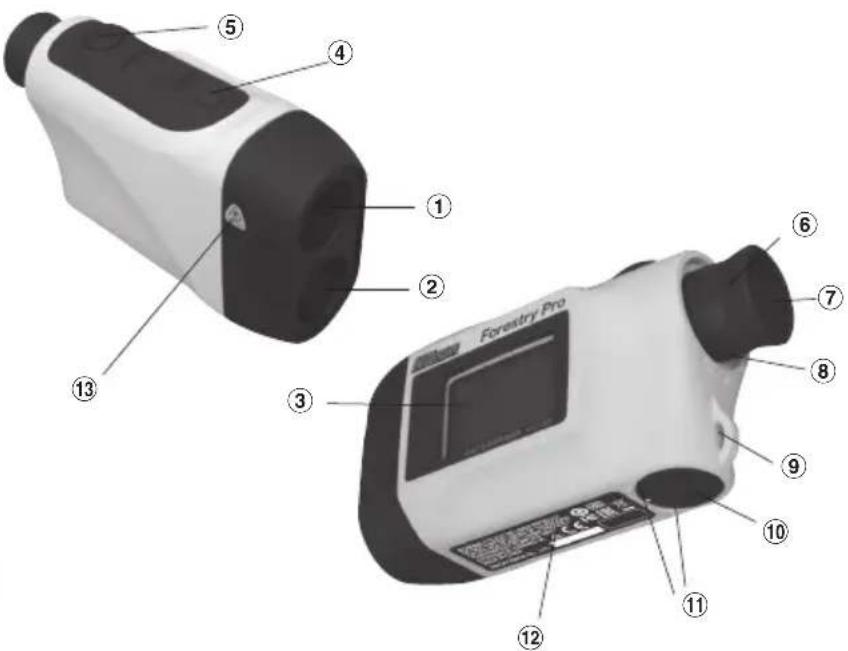

Název/Složení 1Čočka monokulárního objektivu/ Clona laserového záření 2Clona laserového detektoru 3Externí LCD 4Tlačítko MODE (REŽIM) 5Tlačítko POWER (NAPÁJENÍ) 66x monokulární okulár 7Očnice/kroužek dioptrického nastavení 8Dioptrický index 9Očko na řemínek !pKryt komory baterií !qUkazatel “Open/Close” (Otevřeno/ Zavřeno) krytu komory baterií !wČíslo výrobku/vysvětlující štítek !e Štítek varující před laserem Tělo ................................................ x1 Měkké pouzdro (CCN) .............. x1 Nákrční řemínek ........................x1 Litiová baterie (CR2) ................x1 Složení

Typ baterií: litiová baterie 3V CR2

Indikátory stavu baterie : Baterie je dostatečně nabitá k použití. : Nabití baterie začíná být nízké. blikání : Nabití baterie je nízké a baterie by měla být vyměněna. mizí : Baterie je vyčerpaná a měla by být vyměněna. blikání na LCD : Ukazuje, že by baterie měla být vyměněna. 1 Otevřete kryt komory baterií S pomocí bříška palce nebo mince ve vybrané části krytu komory baterií otočte krytem podle šipkového ukazatele Open/Close (Otevřít / Zavřít). Nemusí se otevřít snadno kvůli gumovému těsnění pro odolnost vůči vodě. 2 Nahraďte starou baterii novou Instalujte novou baterii s [+] a [-] ve správné poloze podle indikačního těsnění “Battery installation” (Instalace baterie)

komoře baterií. (Vložte baterii tak, že umístíte pól [+] směrem dovnitř komory.) [Nikon Laser Forestry Pro nebude fungovat, pokud je baterie nainstalována nesprávně.] 3 Zavřete kryt komory baterií Nasměrujte indikátor Open/Close (Otevřeno/Zavřeno) na bílou tečku a vložte kryt komory baterií. S pomocí bříška palce nebo mince otočte kryt v směru opačném k šipkovému indikátoru. Nemusí se zavřít snadno kvůli gumovému těsnění pro odolnost vůči vodě, ale pokračujte v otáčení, dokud se nezastaví. Potvrďte, že je kryt bezpečně zavřen.

Životnost baterie Trvalý provoz: Přibližně 13.000 krát (při 20°C) Zaostření cíle, měření a automatické vypínání napájení jsou zařazeny do jediného cyklu. Tento obrázek se může lišit podle teploty a jiných faktorů, jako je tvar cíle, jeho barva, apod.

• Nikon Laser Forestry Pro je dodáván s litiovou baterií 3V CR2. Ale v důsledku přirozeného elektrického vybíjení, bude životnost baterie pravděpodobně kratší než je uvedeno nahoře.

• Vyměňte baterii, pokud by byl Nikon Laser Forestry Pro kdy ponořen do vody nebo pokud voda vnikne do komory baterií.Ru

Zaostřování na cíl/Laserový vyzařovací systém

Zamiřte na cíl. Umístěte cíl do středu nitkového kříže.

Objeví se, když se užívá laseru ke měření. (Zůstává přítomný v průběhu jediného měření. Bliká v průběhu trvalých měření.) Varování: Nedívejte se do čoček objektivu, když se ukazuje tento znak.

Stavový displej vzdálenost/měření Digitálně ukazuje naměřenou vzdálenost v metrech/yardech/stopách a úhly ve stupních. Rovněž ukazuje stav měření jako “Measurement in progress” (Probíhá měření), “Measurement unsuccessful” (Měření neúspěšné) nebo “Unable to measure.” (Neschopen měřit) <Příklady výsledků měření> (Vzdálenost) Zobrazení výsledků: ( ≧ 100m/yardů/stopy) např. 234 metrů =

Zobrazení výsledků: ( ＜ 100m/yardů/stopy) např. 76,5 yardu =

Zobrazení výsledků: ( ＜ 100m/yardů/stopy) např. 82 stopy =

(Úhel) Zobrazení výsledků: ( ≦ -10˚ a ≧ 10˚) např. 36˚ =

Zobrazení výsledků: ( -10˚ ＜ a ＜ 10˚) např. 3,5˚ =

Porucha měření nebo neschopen změřit vzdálenost

Ukazuje, že je vzdálenost měřena v metrech.

Ukazuje, že je vzdálenost měřena v yardech. [Nezobrazeny žádné jednotky] To znamená, že je vzdálenost měřena ve stopách.

Indikuje stav baterie. (Viz "Výměna baterií") Interní displejRu

『 』 Režimy zobrazení (Viz “Externí displej a Provoz a interní displej” pokud jde o provoz a příklady zobrazení.) Režim přímé vzdálenosti

Počítá přímou vzdálenost k vašemu cíli a zobrazuje výsledky. Režim horizontální vzdálenosti

Měří horizontální vzdálenost vašeho cíle měřením přímé vzdálenosti a úhlu a zobrazuje výsledky. Režim výšky

Měří výšku vašeho cíle od horizontální úrovně a zobrazuje výsledky. Režim vertikálního oddělení (výška mezi 2 body)

Používá údaje o přímé vzdálenosti a úhlech dvou bodů pro výpočet a zobrazení vertikálního oddělení (výška mezi dvěma body.) Režim tříbodového měření (výška mezi dvěma body)

Používá údaje o vzdálenosti na cíl (1. bod) a údaje úhlu dvou bodů (2. a 3. bod) pro výpočet a zobrazení vertikálního oddělení (výška mezi 2. a 3. bodem). Režim úhlů

Měří úhel vašeho cíle od horizontálnmí úrovně a zobrazuje výsledky.

Režim priority cíle Režim priority prvního cíle

Ukazuje, když je nastaven Režim priority prvního cíle. Režim priority vzdáleného cíle

Ukazuje, když je nastaven Režim priority vzdáleného cíle. Poznámka: Když je nastaven Režim měření úhlů (při zobrazení symbolu [Ang]), není zobrazen Režim priority cíle a vysvícené symboly [1st] nebo [Dst] se vypnou. I když byl LCD vyroben s pomocí nejpokročilejší technologie, je nemožné zcela eliminovat prach. Když používáme tento výrobek, je LCD zvětšena vysokým zvětšením čočky okuláru a prach se může objevit jako vada. To však neovlivní přesnost měření.Ru

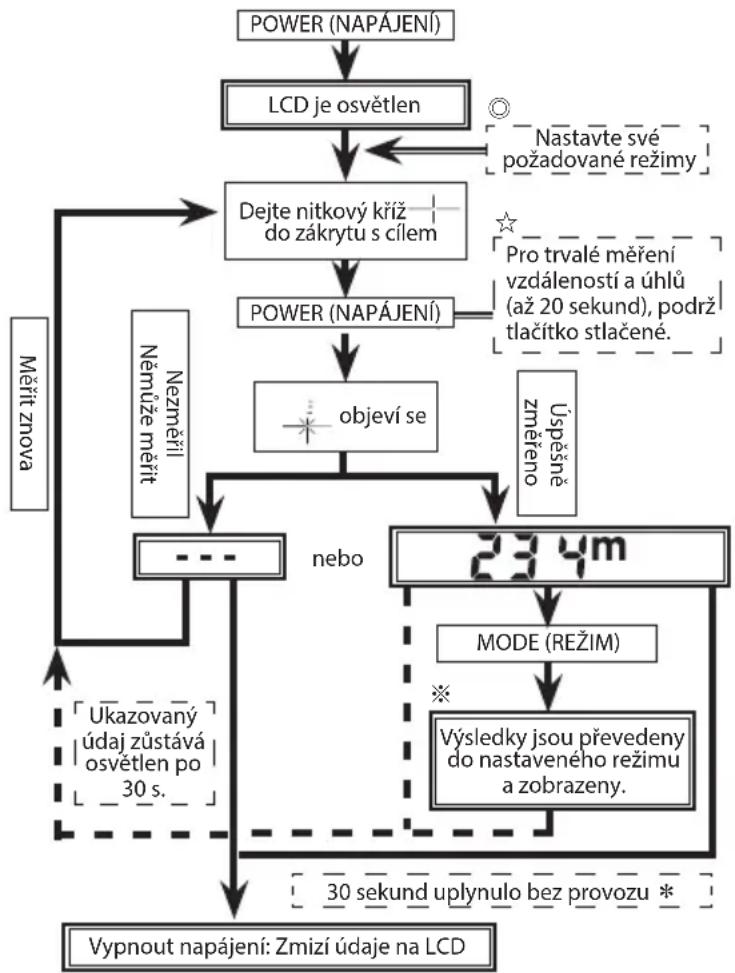

Provozní souhrn Používání ovládacích prvků nebo nastavení nebo vykonávání postupů jinak, než jsou uvedeny v této příručce, může mít za následek vystavení se nebezpečnému záření

1. Instalujte baterii do komory baterií. (Viz "Výměna

2. Gumová očnice okuláru

Nositelé brýlí: Shrňte očnice okuláru. Nenositelé brýlí: Neshrňujte očnice okuláru.

3. Dioptrické nastavení

Nastavte dioptrii pro získání jasného obrazu na LCD. Nejdříve otáčejte kroužkem dioptrického nastavení proti směru hodinových ručiček až se úplně zastaví. Potom zapněte napájení pro aktivaci LCD když se díváte přes Nikon Laser Forestry Pro. Otáčejte kroužkem dioptrického nastavení ve směru hodinových ručiček až se displej zaostří. Pokud není dioptrie nastavena tak, aby odpovídala vašemu zraku, možná nebudete schopen jasně zaostřit svůj předmět.

Poznámka: Viz kapitola "Externí a interní displej" pro externí LCD panel. Poznámka: Stlačení a podržení tlačítka POWER (NAPÁJENÍ) způsobí zobrazení všech symbolů na interním LCD panelu. Poté, co odstraníte svůj prst z tlačítka POWER (NAPÁJENÍ), se zobrazí poslední užité nastavení. (Pokud krátce stlačíte tlačítko POWER (NAPÁJENÍ) a potom svůj prst odstraníte, může LCD panel zobrazit posledně použité nastavení bez zobrazení všech symbolů. To není porucha nebo jiný problém.) Před měřením určitě potvrďte nastavení, jako jsou jednotka, režim měření/zobrazování a prioritní režim. ◎: Viz příslušný oddíl režimu v této příručce pokud jde o nastavení. POWER (NAPÁJENÍ) LCD je osvětlen Nastavte své požadované režimy

Dejte nitkový kříž do zákrytu s cílem objeví se Výsledky jsou převedeny do nastaveného režimu azobrazeny. MODE (REŽIM) Ukazovaný údaj zůstává osvětlen po 30 s. 30 sekund uplynulo bez provozu ＊ Vypnout napájení: Zmizí údaje na LCD Měřit znova Nezměřil Němůže měřit Úspěšně změřeno Pro trvalé měření vzdáleností a úhlů (až 20 sekund), podrž tlačítko stlačené.

☆【Režim trvalého měření】 Podržení stlačeného tlačítka POWER (NAPÁJENÍ) vám umožní provést trvalé měření po dobu 20 sekund. Bliká při provádění měření. Když měříte, například, kolík na golfovém hřišti, použijte pro snadné měření Režim priority prvního cíle a režim trvalého měření. Když nejsou žádné předměty mezi vámi a kolíkem, je nejmenší číslo vzdálenost k vámi zacílenému kolíku. ※ Viz kapitolu "Externí a Interní displej" pokud jde o podrobnosti týkajících se provozu a zobrazení výsledků různých režimů.“ ＊ Napájení se vypíná 30 sekund po poslední operaci.

5. Výběr zobrazovací jednotky (Implicitní nastavení z výroby

2. Stlačte a podržte

tlačítko po přibližně dvě sekundy.

3. Když se jednotka zobrazení přepla, uvolněte

4. Opakujte kroky 2 a 3 až se zobrazí vámi žádaný režim.

5. Když dokončíte nastavení, budou výsledky konvertovány a

zobrazeny ve vámi zvolených jednotkách měření. Při stlačení tlačítka MODE (REŽIM), se budou režimy měnit vpořadí uvedeném nahoře.

tlačítko v průběhu 0,5 sekundy.

tlačítko pro přepnutí režimu.

4. Opakujte kroky 2 a 3 dokud se nezobrazí vámi žádaný

5. Přepnutí režimu po měření konvertuje výsledky do

6. Poté co je nastaven režim, jsou měření prováděna v

6. Přepínání režimů měření a zobrazování (Implicitní

nastavení zvýroby je režim měření přímé vzdálenosti) Metr [ ] Yard

Vodorovná vzdálenost

Úhel [ ]Výška[ ] Vertikální oddělení (výška mezi 2 body)

Tříbodové měření [ ]Ru

7. Přepínání režimů priority cílů (Implicitní nastavení

z výrobního závodu je Režim priority vzdáleného cíle.)

1. LCD panel by měl být zapnut.

2. Stlačte a podržte

tlačítko, potom stlačte a podržte tlačítko do 0,5 sekundy. Poznámka:Pokud není tlačítko stlačeno do 0,5 sekundy, jednotka displeje (m/yd/stopy) bude přepnuta.

3. Pokračujte se stlačováním a držením obou tlačítek, (více

než 2 sekundy), až se přepnou Režim priority prvního cíle a Režim priority vzdáleného cíle. Poznámka: Pokud nejsou tlačítka stlačována ve správném pořadí, přepnutí se neuskuteční. Poznámka: Pokud přepnutí selže, opakuj 2.

4. Uvolnětě tlačítka.

Poznámka: Protože není Režim priority cíle zobrazován zatímco je nastaven Režim úhlů, přepnutí se provede, ale vizuální potvrzení je nemožné. Přepněte do jiného měřicího režimu pro potvrzení. [Rozhoduje, kterou prioritu cíle použít] Když dostaneme rozdílné výsledky z jediné měřicí operace, Nikon Laser Forestry Pro zobrazí na LCD panelu vzdálenost ke vzdálenějšímu cíli, když se používá režim priority vzdáleného cíle, zatímco režim priority prvního cíle ukáže vzdálenost k nejbližšímu cíli. Př.: Při měření stromu stojícího před domem; Vzdálenost k cíli Strom Plot Dům 115 m 123 m 128 m "115 m" (vzdálenost ke stromu) se zobrazí v Režimu priority prvního cíle a "128 m" (vzdálenost k domu) v Režimu priority vzdálenějšího cíle. Režim priority prvního cíle má například aplikace pro golf, zatímco Priorita vzdálenějšího cíle je užitečná při lovu v silně zalesněných oblastech.

8. Ukazatel nízkého nabití baterie

Blikání označuje, že je napětí baterie nízké a baterii je třeba vyměnit. (Viz "Výměna baterie") Priorita prvního cíle

Priorita vzdáleného cíle

Specifikace Měřící systém Režim měření zobrazení Přímá vzdálenost : Act Horizontální vzdálenost : Hor Výška : Hgt Úhel : Ang Vertikální oddělení (výška mezi dvěma body): Hgt + Hgt2 Tříbodové měření : Hor + Hgt + Hgt2 Rozsah měřené vzdálenosti/úhlu Vzdálenost : 10-500 metrů/11-550 yardů/33-999 stop (999 stop: 304,5 metrů/333 yardů) Úhel : ± 89° Vzdálenost Úhel Kroky zobrazení Interní Act (Přímá vzdálenost) 0,5 metru/yardu, 1,0 stopa ( ＜ 100 metrů/yardů/stopy) 1,0 metr/yard, 1,0 stopa ( ≧ 100 metrů/yardů/stopy) Hor (Horizontální vzdálenost) 0,2 metru/yardu, 0,5 stopy ( ＜ 100 metrů/yardů/stopy) 1,0 metr/yard, 1,0 stopa ( ≧ 100 metrů/yardů/stopy) Hgt (Výška) 0,2 metru/yardu, 0,5 stopy ( ＜ 100 metrů/yardů/stopy) 1,0 metr/yard, 1,0 stopa ( ≧ 100 metrů/yardů/stopy) Ang (Úhel) 0,1° ( ＜ 10°), 1,0°( ≧ 10°) Externí Přímá vzdálenost 0,5 metru/yard, 1,0 stopa Horizontální vzdálenost 0,2 metru/yard, 0,5 stopy Výška 0,2 metru/yard, 0,5 stopy Úhel 0,1° Systém Přepínací systém Priority prvního cíle/Priority vzdáleného cíle Optický systém Typ Monokulár se střechovým hranolem Zvětšení (x) 6 Účinný průměr objektivu (mm) ø21 Úhel zorného pole (reálný) (°) 6,0 Oční reliéf (mm) 18,2 Výstupní pupila (mm) ø3,5 Dioptrické nastavení ±4m -1Ru

Ostatní Provozní teplota (˚C) -10 — +50 Zdroj napájení Litiová baterie CR2 x 1, 3V DC, Automatické vypnutí napájení (přibližně za 30 sekund) Rozměry (H x Š x V) (mm) 130 × 69 × 45 Váha (g) Cca 210 (bez baterie) Konstrukce Tělo: Vodotěsné (maximální hloubka 1 metr až po 10 minut)* (Komora baterie: Vodě odolné**) Klasifikace laseru IEC60825-1: Třída 1M/Laserový výrobek FDA/21 CFR Část 1040.10: Laserový výrobek třídy I EMC FCC Část 15 oddílB třída B, EU: nařízení pro EMC, AS/NZS, VCCI TřídyB, CU TR 020 Prostředí RoHS, WEEE Laser Vlnová délka (nm) 870 Trvání pulzu (ns) 14 Výstup (W) 15 Divergence paprsku (mrad) Vertikální: 2.5, Horizontální: 0.025 Provozní vlhkost (% relativní vlhkosti) 80 (bez kondenzace rosy)

• Vodotěsné modely Nikon Laser Forestry Pro je vodotěsný a neutrpí újmu pro optický systém, pokud je ponořen nebo spadne do vody do maximální hloubky 1metru po dobu až 10 minut. Nikon Laser Forestry Pro poskytuje následující výhody:

• Lze jej bez rizika používat i ve velmi vlhkém a prašném prostředí a za deště.

• Dusíkem plněná konstrukce ho činí odolným proti kondenzaci a proti vzniku plísní. Když používáte Nikon Laser Forestry Pro, dodržujte následující pokyny.

• Přístroj by neměl být používán ani držen pod tekoucí vodou.

• Aby se předešlo škodám a z bezpečnostních důvodů, doporučujeme z Nikon Laser Forestry Pro před každou změnou nastavení pohyblivých částí (okulár atd.) nejprve setřít veškerou vlhkost. Společnost Nikon Vision uživateli Nikon Laser Forestry Pro doporučuje, aby přístroj pro udržení vynikajícího stavu pravidelně odevzdával ke kontrole u autorizovaného prodejce. ** Komora baterie je vodě odolná, nikoliv vodotěsná. Pokud je Nikon Laser Forestry Pro ponořen do vody, může se voda do přístroje dostat. Pokud se voda dostane do komory baterie, otřete veškerou vlhkost a poskytněte čas na to, aby komora vyschla. SpecifikaceRu

Externí displej [Napájení zapnuto] Po zapnutí napájení jsou interní i externí LCD osvětleny, dokud se nestiskne buď tlačítko POWER (NAPÁJENÍ) nebo MODE (REŽIM). [Upozornění na vypnutí napájení] Pokud uplyne 30 sekund bez činnosti, napájení se vypne. Asi jednu sekundu před vypnutím napájení se zobrazí tato obrazovka. [Výsledky] Jednobodové měření Po měření se zobrazí veškeré údaje “přímá vzdálenost, horizontální vzdálenost, výška a úhel”. Jednotky mohou být ukázány v metrech, yardech nebo stopách. Úhly jsou uváděny v ° (stupních). [ m ] : metry [ YD ] : yardy [ ft ] : stopy Přímá vzdálenost Horizontální vzdálenost Výška Úhel Jednotka [Při měření] Když je cíl nahoře Když je cíl dole [Měření neúspěšné nebo neschopen měřit] Když je cíl nahoře Když je cíl dole Pro záporné hodnoty se symbol “– (minus)” neukazuje. [Měření dokončeno] Když je cíl nahoře Když je cíl doleRu

[Výsledky] Po změření dvou bodů, "Přímá vzdálenost ke dvěma bodům" a "Vertikální oddělení (výška) a úhel mezi dvěma body" je zobrazena. Jednotky mohou být ukázány v metrech, yardech nebo stopách. Úhly jsou uváděny v ° (stupních). Přímá vzdálenost (1. bod) Přímá vzdálenost (2. bod) Režim vertikálního oddělení (výška mezi 2 body) Úhel dvou bodů Jednotka [Měření 1. bodu] [Selhal při měření 1. bodu] Měření úhlů nikdy neselže. [Výsledky pro 1. bod] [Měření 2. bodu] [Selhal při měření 2. bodu] I když je bod umístěn dole, displej ukazuje polohu nahoře. Měření úhlů nikdy neselže. [Zobrazení výsledků pro vertikální oddělení (výška mezi dvěma body) a 2. bod] Vertikální oddělení (výška mezi dvěma body) Po zobrazení vertikálního oddělení (výška mezi dvěma body), stlačením tlačítka MODE (REŽIM) dojde k zobrazení výsledku pro 2. bod. Externí displej Režim vertikálního oddělení (výška mezi 2 body)Ru

Režim tříbodového měření (výška mezi dvěma body) [Výsledky] [Měření 1. bodu] [Selhal při měření 1. bodu] [Výsledky pro 1. bod] Režim vertikálního oddělení (výška mezi 2 body) Úhel dvou bodů Jednotka Po změření horizontální vzdálenosti a dvou úhlů a jejich výšky se zobrazí „vertikální oddělení (výška) a úhel mezi dvěma body“. Jednotky mohou být zobrazeny v metrech, yardech nebo stopách. Úhly jsou uváděny v jednotkách °(stupních). Zobrazí vodorovnou vzdálenost.

[Výsledky pro 2. bod]

[Výsledky pro 3. bod] Při měření 2. a 3. bodu mějte na paměti, že úhly by měly být mezi –75˚ a +75˚ od horizontální úrovně. Pokud se měření nezdaří, úhel leží mimo hranice ±75˚. Při měření 2. a 3. bodu mějte na paměti, že úhly by měly být mezi –75˚ a +75˚ od horizontální úrovně. Pokud se měření nezdaří, úhel leží mimo hranice ±75˚.Ru

Provoz a interní displej

Napájení Zap/Vyp a nastavení režimu Provoz/Výsledky Práce Tlačítko Displej Příklady zobrazení 1 Napájení zapnuto Stav pohotovosti k měření Počáteční obrazovka POWER (NAPÁJENÍ) Stav pohotovosti k měření Symbol posledně použitého režimu 2 Výběr a nastavení režimů (1) Přímá vzdálenost【3】 n/a (2) Horizonální vzdálenost【4】 MODE (REŽIM) n/a (3) Výška (od horizontály)【5】 MODE (REŽIM) n/a (4) Úhel (od horizontály)【6】 MODE (REŽIM) n/a (5) Vertikální oddělení (výška mezi dvěma body)【7】 MODE (REŽIM) bliká n/a (6) Tříbodové měření

(výška mezi 2 body) MODE (REŽIM) bliká n/a Vrať se k 2-(1) Přímá vzdálenost, potom opakuj. n/a Viz příslušný oddíl v této příručce pokud jde o nastavení a zobrazování každého režimu. 9 Vypnout napájení Bez ohledu na proces, po 30 sekundách od vaší poslední činnosti se napájení vypíná. 30 sekund bez činnosti Všechny symboly (při stlačení)Ru

【3】 Režim přímé vzdálenosti Provoz/Výsledky Práce Tlačítko Displej Příklady zobrazení metr yardy stopy Náměr (º) Záporný náměr (º) 3 Měření v režimu Přímé vzdálenosti 3-1 Vyhledávání svého cíle (Dej nitkový kříž do zákrytu scílem) Přímá vzdálenost 3-2 Měření (Symbol vyzařování laseru je zobrazen.) Při stlačeném tlačítku POWER (NAPÁJENÍ), je možné trvalé měření po dobu až 20 sekund. (Když provedeno, objeví se displej 3-3.) POWER (NAPÁJENÍ) 3-3 Nezměřil Opakuj krok 3-1. 3-4 Měření OK Přímá vzdálenost Následuje 3-1.

9 Vypnout napájení Bez ohledu na proces, po 30 sekundách od vaší poslední činnosti se napájení vypíná. 30 sekund bez činnostiRu

【4】 Režim horizontální vzdálenosti Provoz/Výsledky Práce Tlačítko Displej Příklady zobrazení metr yardy stopy Náměr (º) Záporný náměr (º) 4 Měření v Režimu horizontální vzdálenosti 4-1 Vyhledávání svého cíle (Dej nitkový kříž do zákrytu scílem) Horizontální vzdálenost 4-2 Měření (Symbol vyzařování laseru je zobrazen.) Při stlačeném tlačítku POWER (NAPÁJENÍ), je možné trvalé měření po dobu až 20 sekund. (Když provedeno, objeví se 4-3 displej.) POWER (NAPÁJENÍ) 4-3 Nezměřil Opakuj krok 4-1. 4-4 Měření OK Horizontální vzdálenost Pokračuj na 4-1.

9 Vypnout napájení Bez ohledu na proces, po 30 sekundách od vaší poslední činnosti se napájení vypíná. 30 sekund bez činnosti Provoz a interní displejRu

【5】 Režim výšky Provoz/Výsledky Práce Tlačítko Displej Příklady zobrazení metr yardy stopy Náměr (º) Záporný náměr (º) 5 Měření v Režimu výšky 5-1 Vyhledávání svého cíle (Dej nitkový kříž do zákrytu scílem) Výška (od horizontály) 5-2 Měření (Symbol vyzařování laseru je zobrazen.) Při stlačeném tlačítku POWER (NAPÁJENÍ), je možné trvalé měření po dobu až 20 sekund. (Když provedeno, objeví se 5-3 displej.) POWER (NAPÁJENÍ) 5-3 Nezměřil Opakuj krok 5-1. 5-4 Měření OK Výška (od horizontály) Pokračuj na 5-1.

9 Vypnout napájení Bez ohledu na proces, po 30 sekundách od vaší poslední činnosti se napájení vypíná. 30 sekund bez činnostiRu

【6】 Režim úhlu Provoz/Výsledky Práce Tlačítko Displej Příklady zobrazení metr yardy stopy Náměr (º) Záporný náměr (º) 6 Měření v režimu Úhlu 6-1 Vyhledávání svého cíle (Dej nitkový kříž do zákrytu s cílem) Úhel (od horizontály) 6-2 Měření (Symbol vyzařování laseru je zobrazen.) Při stlačeném tlačítku POWER (NAPÁJENÍ), je možné trvalé měření po dobu až 20 sekund. (Když provedeno, objeví se 6-3 displej.) POWER (NAPÁJENÍ) 6-3 Nezměřil Opakuj krok 6-1. 6-4 Měření OK Úhel (od horizontály) Pokračuj na 6-1.

9 Vypnout napájení Bez ohledu na proces, po 30 sekundách od vaší poslední činnosti se napájení vypíná. 30 sekund bez činnosti Provoz a interní displejRu

【7】 Režim Vertikálního oddělení (výška mezi dvěma body) Provoz/Výsledky Práce Tlačítko Displej Příklady zobrazení metr yardy stopy Náměr (°) Záporný náměr (°) 7 Měření v režimu vertikálního oddělení (výška mezi 2 body) 7-1 Vyhledávání svého cíle (Dej nitkový kříž do zákrytu s cílem) Vertikální oddělení (výška mezi dvěma body) (1.cíl) bliká 7-2 Měření (Symbol vyzařování laseru je zobrazen) POWER (NAPÁJE

7-3 Nezměřil Pokračuj na 7-1 Opakuj 7-1, 7-2, 7-3 až do dokončení měření.

bliká 7-4 Měření OK Výška 1. cíle (od hori zonttlt) bliká

7-5 Zacílení (2. cíl) (Dej nitkový kříž do zákrytu s cílem) Vertikální oddělení (výška mezi dvěma body) (2. cíl) (Zobrazený výsledek je výška 1. cíle) bliká

7-6 Měření (Symbol vyzařování laseru je zobrazen) POWER (NAPÁJENÍ) 7-7 Nezměřil Pokračuj na 7-5 Opakuj 7-5, 7-6 a 7-7, dokud není měření dokončeno

bliká 7-8 Měření OK Vertikální oddělení (výška mezi dvěma body) Po 2 sekundách přejdi na 7-1

9 Vypnout napájení Bez ohledu na proces, po 30 sekundách od vaší poslední činnosti se napájení vypíná. 30 sekund bez činno stiRu

Provoz a interní displej

Režim tříbodového měření (výška mezi dvěma body) Provoz/Výsledky Práce Tlačítko Displej Příklady zobrazení metr yardy stopy Náměr (°) Záporný náměr (°) 8 Měření v režimu tříbodového měření (výška mezi dvěma body) 8-1 Vyhledávání svého cíle (Dej nitkový kříž do zákrytu s cílem) Horizontální vzdálenost (1. cíl) bliká 8-2 Měření (Symbol vyzařování laseru je zobrazen.) POWER (NAPÁJENÍ) 8-3 Nezměřil Pokračuj na 8-1 Opakuj 8-1, 8-2, 8-3 až do dokončení měření. bliká 8-4 Měření OK Horizontální vzdálenost Pokračuj na 8-5.

8-5 Zacílení (2. cíl) (Dej nitkový kříž do zákrytu s cílem) Vertikální oddělení (výška od horizontální úrovně k 2. bodu). bliká

8-6 Měření (Symbol vyzařování laseru je zobrazen) POWER (NAPÁJENÍ) 8-7 Měření OK Vertikální oddělení (výška od horizontální úrovně k 2. bodu).

8-8 Zacílení (3. cíl) (Dej nitkový kříž do zákrytu s cílem) Vertikální oddělení (výška mezi 2. a 3. cílem) bliká

8-9 Měření (Symbol vyzařování laseru je zobrazen) POWER (NAPÁJENÍ) 8-10 Měření OK Vertikální oddělení (výška mezi 2. a 3. cílem) Po 2 sekundách přejdi na 8-1

9 Vypnout napájení Bez ohledu na proces, po 30 sekundách od vaší poslední činnosti se napájení vypíná. 30 sekund bez činnostiRu

Ostatní Toto zařízení bylo odzkoušeno a bylo zjištěno, že je v souladu s mezemi pro digitální přístroje Třídy B, ve shodě sČástí 15 Pravidel FCC a se směrnicí EU pro EMC. Tyto meze jsou navrženy tak, aby poskytovaly přiměřenou ochranu proti škodlivé interferenci v instalaci v obytných prostorách. Toto zařízení generuje, používá a může vyzařovat radiofrekvenční energii a pokud není instalováno a používáno v souladu s pokyny, může způsobit škodlivou interferenci radiokomunikacím. Neexistuje však žádná záruka, že k interferenci nedojde v určitém zařízení. Pokud toto zařízení skutečně způsobí škodlivou interferenci pro příjem rozhlasu nebo televize, která může být určena vypnutím a zapnutím zařízení. Uživatel se vyzývá, aby se pokusil napravit interferenci jedním nebo více následujícími opatřeními: 　• Změnit orientaci nebo přemístit přijímací anténu. 　• Zvětšit odstup mezi zařízením a přijímačem. 　• Požádat prodejce nebo zkušeného technika pro rádio a TV o pomoc. Tento digitální aparát Třídy B splňuje veškeré požadavky Kanadských předpisů pro zařízení způsobující interference. Tento přístroj je v souladu s Částí 15 Pravidel FCC. Provoz podléhá následujícím dvěma podmínkám: (1) Tento přístroj nesmí působit škodlivé interference, a (2) tento přístroj musí akceptovat veškeré přijímané interference, včetně interferencí, které mohou působit nežádoucí činnost. Forestry Pro je zjednodušený laserový dálkoměr. Získané výsledky by neměly být použity pro úřední záznamy.Ru

Řešení problémů/Opravy Pokud váš Nikon Laser Forestry Pro vyžaduje opravu, kontaktujte, prosím, svého místního prodejce o podrobnosti týkající se toho, kam přístroj zaslat. Předtím než tak učiníte se vám doporučuje nahlédnout do dole uvedené Tabulky řešení problémů. Symptom Kontrolní místa Jednotka se nezapne — LCD se nerozsvítí • Stlačte tlačítko POWER (NAPÁJENÍ).

• Zkontrolujte a vyměňte baterie pokud je třeba. Oblast cíle nemůže být získána • Ujistěte se, že nic, jako například vaše ruka nebo prst, neblokuje clonu emise laseru a laserový detektor.

• Ujistěte se, že jsou clona emise laseru a laserový detektor čisté. Pokud je třeba, vyčistěte je.

• Ujistěte se, že tvar a stav cíle je vhodný pro odrážení laserového paprsku.

• Vyměňte baterii. Objeví se [- - -] (“Cannot measure”(Nemůže měřit))

• Zajistěte, abyste drželi jednotku stabilně, když stlačujete tlačítko POWER (NAPÁJENÍ).

• Ujistěte se, že je cíl v měřicím rozsahu (10 - 500 m/11 - 550 yardů/33-999 stop) Bližší cíl nemůže být měřen

• Ujistěte se, že nic, jako listí nebo tráva, není mezi Nikon Laser Forestry Pro acílem. Cíl za určitou vzdáleností nemůže být měřen

• Ujistěte se, že nic, jako listí nebo tráva, není mezi Nikon Laser Forestry Pro acílem.Ru

Pokud problémy přetrvávají po nahlédnutí do Tabulky řešení, kontaktujte, svého místního prodejce, aby zkontroloval nebo opravil Nikon Laser Forestry Pro. Nikdy nenechte přístroj kontrolovat nebo opravovat někoho jiného než oficiálního představitele výrobce výrobku Nikon Laser Forestry Pro. Nedodržení tohoto pokynu může mít za následek zranění osob nebo poškození výrobku. Symptom Kontrolní místa Výsledek měření je nestabilní • Vyměňte baterii.

• Ujistěte se, že tvar a stav cíle je vhodný pro odrážení laserového paprsku.

• Zajistěte, abyste drželi jednotku stabilně, když stlačujete tlačítko POWER (NAPÁJENÍ).

• Ujistěte se, že nic, jako listí nebo tráva, není mezi Nikon Laser Forestry Pro a cílem. Zobrazuje se nesprávný výsledek • Vyměňte baterii.

• Ujistěte se, že tvar a stav cíle je vhodný pro odrážení laserového paprsku.

• Ujistěte se, že nic, jako listí nebo tráva, není mezi Nikon Laser Forestry Pro a cílem.Ru

Použití pouzdra na dálkoměr Běžné pouzdro Horní poutko Spodní poutko Pouzdro s poutkem na opasek Opasek Horní poutko

1) Otevřete spodní poutko a rozdělte jej

2) Upevněte konec horního poutka ke

3) Zajistěte horní poutko spojením dvou

částí spodního poutka. ③ Spodní poutkoRu
