HASZNÁLATI ÚTMUTATÓ Forestry Pro NIKON

[3. pisteen tulokset]

Használat elötti figyelmeztetések 395-397
Legfontosabb tulajdonságok 389-399
Cikklista/Felépítés 400
Elemek cseréje 401
Belső kijelző 402-403
Működési leírás 404-406
Specifikációk 407-408
Külső kijelző.... 409-411
Kezelés és belső kijelző 412-418
Egyebek 419
Hibakeresés/Javítás 420-421

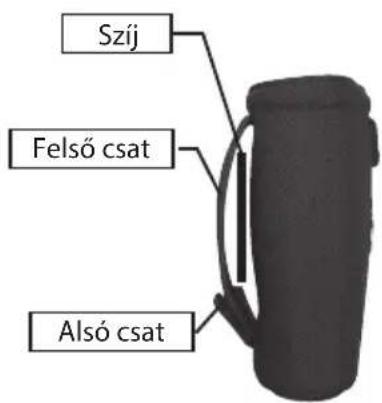

Távolságmérő tok használata.... 422

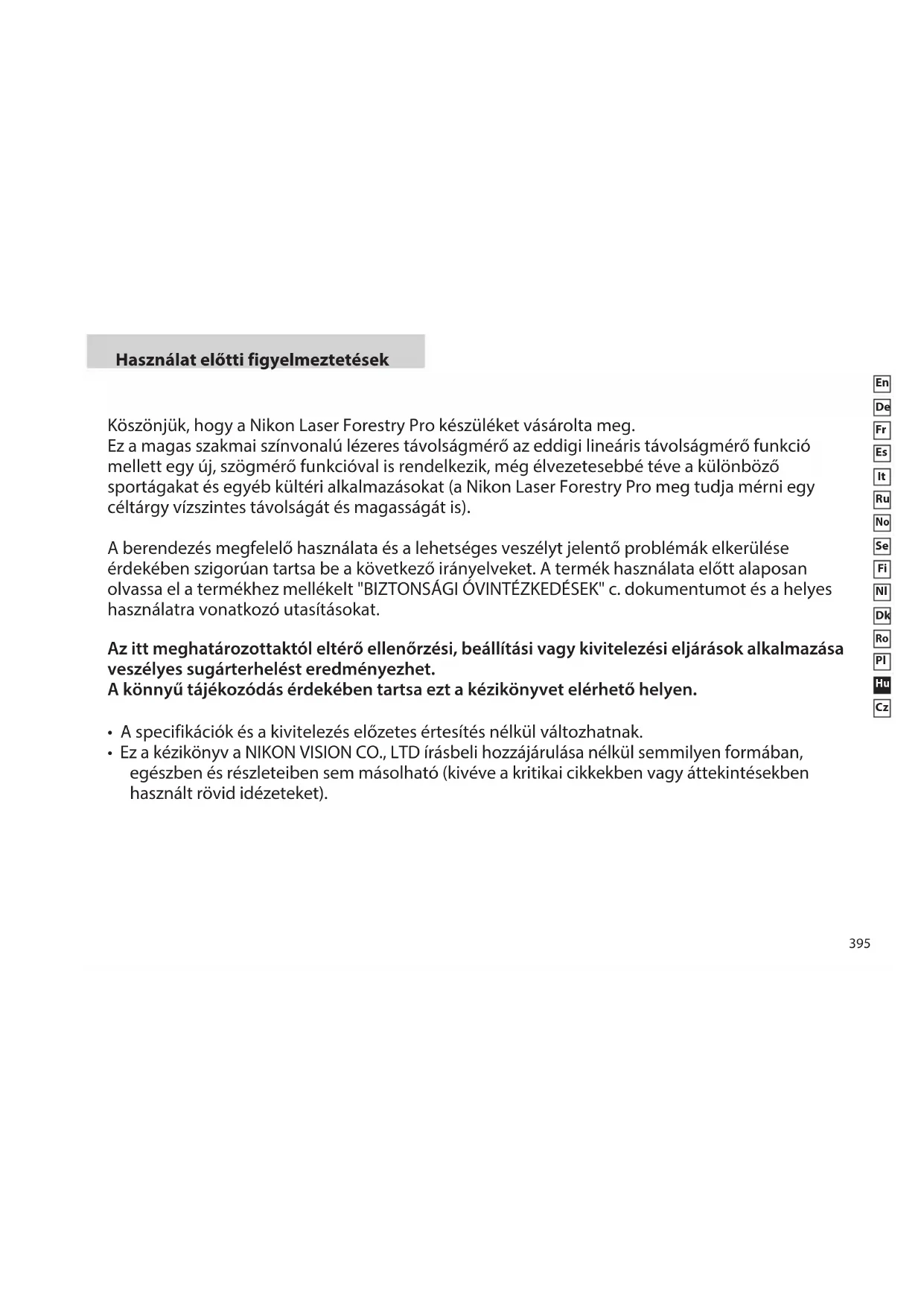

Használat előtti figyelmeztetések

Köszönjük, hogy a Nikon Laser Forestry Pro készüléket vásárolta meg.

Ez a magas szakmai színvonalú lézeres távolságmérő az eddigi lineáris távolságmérő funkció mellett egy új, szögmérő funkcióval is rendelkezik, még élvezetesebbé téve a különböző sportágakat és egyéb kültéri alkalmazásokat (a Nikon Laser Forestry Pro meg tudja mérni egy céltárgy vízszintes távolságát és magasságát is).

A berendezés megfelelő használata és a lehetséges veszélyt jelentő problémák elkerülése érdekében szigorúan tartsa be a következő irányelveket. A termék használata előtt alaposan olvassa el a termékhez mellékelt "BIZTONSÁGI ÓVINTÉZKEDÉSEK" c. dokumentumot és a helyes használatra vonatkozó utasításokat.

Az itt meghatározottaktól eltérő ellenőrzési, beállítási vagy kivitelezési eljárások alkalmazása veszélyes sugárterhelést eredményezhet.

A könnyű tájékozódás érdekében tartsa ezt a kézikönyvet elérhető helyen.

- A specifikációk és a kivitelezés előzetes értesítés nélkül változhatnak.

- Ez a kézikönyv a NIKON VISION CO., LTD írásbeli hozzájárulása nélkül semmilyen formában, egészben és részleteiben sem másolható (kivéve a kritikai cikkekben vagy áttekintésekben használt rövid idézeteket).

Használat előtti figyelmeztetések

A berendezés megfelelő használata és a lehetséges veszélyt jelentő problémák elkerülése érdekében szigorúan tartsa be a következő irányelveket. A termék használata előtt alaposan olvassa el a termékhez mellékelt "BIZTONSÁGI ÉS KEZELÉSI ÓVINTÉZKEDÉSEK" c. dokumentumot és a helyes használatra vonatkozó utasításokat. A könnyű tájékozódás érdekében tartsa ezt a kézikönyvet elérhető helyen.

FIGYELEM

Ez a felirat arra figyelmeztet, hogy az itt leírtakat figyelmen kívül hagyó bármilyen helytelen használat halált vagy súlyos sérülést eredményezhet.

VIGYÁZAT

Ez a felirat arra figyelmeztet, hogy az itt leírtakat figyelmen kívül hagyó bármilyen helytelen használat sérülést vagy anyagi károkat eredményezhet.

BIZTONSÁGI ÉS KEZELÉSI ÓVINTÉZKEDÉSEK

Figyelem

- A Nikon Laser Forestry Pro használatakor soha ne nézzen közvetlenül a lézersugárba vagy a napba.

• Ne nyomja meg a POWER gombot, amíg a tárgylencse felöli oldalról néz bele az optikába.
• Ne célozzon a szemre.
• Ne működtesse a Nikon Laser Forestry Pro készüléket más kiegészítő optikai műszerekkel, például lencsékkel vagy kétcsoves látcsővel együtt, mert ilyen esetekben a szeme könnyebben károsodhat.
• Ne szerelje szét a Nikon Laser Forestry Pro készüléket. A kibocsátott lézersugár káros lehet az egészségére. Szétszerelt termékre a gyártó nem vállal garanciát.
• Ha a Nikon Laser Forestry Pro burkolata megsérül, vagy ha furcsa hangot ad ki, mert leejtette vagy más dolog történt vele, akkor azonnal vegye ki az elemet és ne használja tovább a készüléket.

Vigyázat

• Ne nyomja meg a POWER gombot, amikor nem használja a Nikon Laser Forestry Pro készüléket.
• A Nikon Laser Forestry Pro készüléket ne hagyja kisgyermekek által hozzáférhető helyen.
• Az optikai távolságmérő test felületére került esővizet, vizet, homokot és sarat egyből törölje le puha, tiszta, száraz ruhával.

• Bár a Nikon Laser Forestry Pro vízálló, nem víz alatti használatra készült.

• A Nikon Laser Forestry Pro készüléket ne lóbálja a szíjánál fogva, mert megüthet valakit és sérülést okozhat.

• Ne hagyja a Nikon Laser Forestry Pro készüléket labilis helyen, mert leeshet és sérülést okozhat, vagy megrongálhatja a berendezést.
• Sétálás közben ne nézzen bele a Nikon Laser Forestry Pro készülékbe, mert így nekimehet valaminek és megsérülhet.
• Ne hagyja a Nikon Laser Forestry Pro készüléket meleg vagy napos időben az autóban, vagy hőforrás közelében. Ez károsíthatja vagy negatív hatással lehet rá.
• A Nikon Laser Forestry Pro készüléket ne hagyja közvetlen napsütésben. Az ultraibolya sugarak és a túlzott meleg negatív hatással lehetnek az egységre, vagy akár tönkre is tehetik azt.
• Hirtelen hömérsékletváltozás esetén a Nikon Laser Forestry Pro lencséinek felületeire pára csapódhat le. A lecsapódott víz elpárolgáság ne használja a terméket.
• Ne használjon alkoholt a gép testének tisztításához.
• Ne hagyja a csomagolás műanyag zacskóját kisgyerekek által elérhető helyen.
• Ügyeljen arra, hogy kisgyermekek nehogy véletlenül lenyeljék a

szemkagylót. Ha ilyen történne, azonnal forduljon orvoshoz.

• Ha hosszasan használja a gumi szemkagylót, az börgyulladást okozhat. Ha bármilyen tüneteket észlel, azonnal forduljon orvoshoz.
• A Nikon Laser Forestry Pro készüléket a szállítása közben tartsa a puha tokban.
• Ha Nikon Laser Forestry Pro készüléke nem megfelelően működik, azonnal fejezze be a használatát és tanulmányozza át a hibaelhárítási táblázatot. Ha nem tudja megoldani a problémát, kérdezze meg a helyi kereskedőjét, hogy hova küldheti készülékét javíttatni.

ÁPOLÁS ÉS KARBANTARTÁS Lencsék

• A lencsefelületek portalanításához puha, olajmentes ecsetet használjon.
• Ujjlenyomat-szerű szennyeződéseket vagy foltokat úgy távolíthat el a lencsék felületéről, hogy egy puha, tiszta pamutruhával vagy minőségi olajmentes lencsetörlő kendővel nagyon óvatosan letörli a lencséket.
  A makacs szennyeződések eltávolításához használjon kis mennyiségű tiszta (nem denaturált) alkoholt. Ne használjon bársony vagy közönséges szövet törlőruhát, mert ezek megkarcolhatják a lencse felületét. Amennyiben a törlőruhát

már használta a ház tisztításához, az a lencsefelület tisztítására már nem alkalmas.

Géptest

- A ház felületét egy puha, tiszta és száraz törlőruhával tisztítsa meg. Ne használjon benzolt, hígítót vagy más szerves anyagokat, mert elszíneződést vagy a gumi öregedését okozhatják.

Tárolás

- A magas páratartalom miatt a lencsék felületére lecsapódhat a víz vagy elkezdhet penészedni. Ezért a Nikon Laser Forestry Pro készüléket száraz, hűvös helyen tárolja. Az esős időben vagy éjszaka használt készüléket utána szobahőmérsékleten szárítsa meg, és hűvös, száraz helyen tárolja.

LÍTIUM ELEMMEL KAPCSOLATOS MEGJEGYZÉSEK

Az elemeket helytelenül kezelve azok megrepedhetnek és kifolyhatnak, ezzel korrodálják a berendezést és beszennyezik a ruházatot.

Mindenképpen tartsa be az alábbi pontokat:

• A + és a – pólusokat megfelelően irányítva helyezze be az elemeket.

• Vegye ki a lemerült elemeket, vagy ha huzamosabb ideig nem használja azokat.

• Mindig azonos típusú elemet használjon.

• Ha az élemben lévő folyadék a szemébe vagy a börére kerül, vízzel alaposan öblítse le. Ha lenyelte, azonnal forduljon orvoshoz.
• Ne zárja rövidre az elemrekesz kivezetéseit.
• Ne hordja az elemeket a zsebében vagy táskájában kulcsokkal vagy pénzérmékkel együtt, mert ettől túlmelegedhetnek és rövidre záródhatnak.
• Az elemeket ne dobja a tűzre vagy vízbe, és soha ne szedje szét őket.
• Ne töltse az elemeket.
• Ne tárolja az elemeket szélsőséges hőmérsékleteken.
• Ne tegye ki az elemeket erős rezgés vagy rázkódás hatásainak.

Hu Európal országokban érvényes „Elkülönített hulladékgyűjtés” jelzése

Ez a jelzés azt jelenti, hogy az elemet elkülönítve kell gyűtbeni.

Az alábbiak csak az európai országokban elő felhasznájókra érvényesek.

- Ezt az elemet a megfelelő hulladékgyűjtő helyen, elkülönítve kell gyűjteni. Ne dobja ki háztartási hulladékként.

- További információkért forduljon a forgalmazóhoz, vagy a helyi hatóság hulladékgyűjtésért felelős részlegéhez.

HU Európai országokban érvényes „Elkülönített hulladékgyűjtés” jelzése

Ez a jelzés azt jelenti, hogy ezt a terméket elkülönítve kell gyűteni.

Az alábbiak csak az európal országokban élő felhasználókra érvényesek.

- Ezt a terméket a megteleő hulladékgyűjtőhelyen, elkülönítve kell gyűjtoni. Ne dobja ki háztartási hulladékként.

- További információkért forduljon a forgalmazóhoz, vagy a helyi hatóság hullsdékgyűjtésért felelős részlegéhez.

Legfontosabb tulajdonságok

• Lineáris távolságmérési tartomány: 10-500 méter / 11-550 yard / 33-999 láb
• Szögmérési tartomány: ± 89°
  • Távolságmérés kijelzett lépései:

[Belsö kijelző]:

(Lineáris távolság)

0,5 méter/yard, 1 láb

(a mérési távolság kisebb, mint 100 méter/yard/láb )

1,0 méter/yard, 1 láb

(a mérési távolság nagyobb, mint100 méter/yard/láb)

(Vízszintes távolság/magasság)

0,2 méter/yard, 0,5 láb

(a mérési távolság kisebb, mint 100 méter/yard/láb)

1,0 méter/yard, 1 láb

(a mérési távolság nagyobb, mint100 méter/yard/láb)

(Szög)

0,1^(-10^-10^)

1,0^ ( ≤ -10°, 10^ ≤ )

[Külső kijelző]

(Lineáris távolság) 0,5 méter/yard, 1 láb

(Vízszintes távolság/magasság) 0,2 méter/yard, 0,5 láb

(Szög) 0,1°

• Könnyen beállítható 6x optikai megfigyelő rendszer
• Lineáris távolság és szög mérésével meghatározza a céltárgy vízszintes távolságát és annak a távolságmérési szinthez viszonyított magasságát.
• Megmérheti a függőleges eltérést (két pont közötti magasságot) - ehhez a függőleges eltérési és a 3 pontos mérési mód érhető el
• Az eredményeket a belső és a külső LCD panel is megjeleníti. A külső LCD panel egyidejűleg mutatja az összes eredményt.
• A céltárgyak elsőbbségét átkapcsoló rendszer lehetővé teszi, hogy könnyen összehangolja a mérési helyzetet.
• Vízálló kivitel (NEM alkalmas víz alatti használatra)
  • Láthatatlan/szemre ártalmatlan EN/IEC osztályú 1M lézer
  • 30 másodperces eredménykijelzés
• Szilárd, könnyű, kézhezálló kivitel
• Automatikus kikapcsolás (kb. 30 mp tétlenség után)
• Az "utolsó használat" beállításainak átvétele
• Körülbelül 20 másodperces folyamatos mérési funkció

A Nikon Laser Forestry Pro láthatatlan, szemre ártalmatlan, infravörös energiaimpulzusokat bocsát ki, amelyek a kiválasztott céltárgyról visszaverődnek az optikai vevőhöz.

A készülék korszerű precíziós töltés-kapcsolást alkalmaz a pillanatnyi távolságok kiszámítására úgy, hogy méri azt az időt, amely alatt az egyes impulzusok megteszik az utat a távolságmérőtől a célig és vissza. A lézer visszaverődése és a mérési eredmények változhatnak az időjárási és környezeti viszonyoktól, valamint a céltárgy színétől, felületi kikészítésétől, méretétől, formájától és egyéb jellemzőitől függően.

A jobb hatótávolságot és pontosságot a következő tényezők biztosítják:

• Éjszakai használat
• Felhős időjárás
• Élénk színű céltárgyak
• Erősen visszaverő felületű céltárgyak
  • Fényes külsejű céltárgyak
  • Nagyméretű céltárgyak
• A mérési céltárgy 90 fokos szögben áll

Mérési pontatlanság vagy hiba a következő esetekben jelentkezhet:

• Keskeny vagy alacsony céltárgy
• A céltárgy szórtan visszaverő felületű
• A céltárgy nem veri vissza a lézersugarat a távolságmérőhöz (üveg, tükör stb.)
• Fekete céltárgy
  • A céltárgy váltakozó mélységű
• Havas, esős vagy ködös idő
• A céltárgy távolságát üvegen keresztül méri meg
• A visszaverő felületet átlós irányból mére
• Mozgó céltárgy
  • A céltárgy előtt akadály mozog
  • Ha vízfelület távolságát szeretné meghatározni

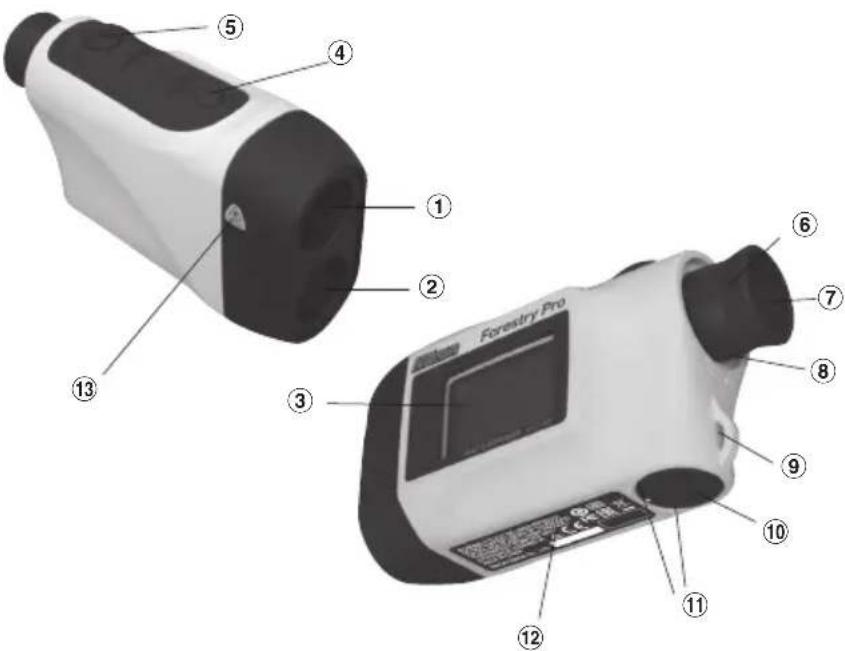

Cikklista/Felépítés

① Egyszemes objektívlencse/ Lézerkibocsátó nyílás
② Lézerérzékelő nyílás
③ Külső LCD
④ MODE gomb
⑤ POWER gomb
⑥ 6x egyszemes lencse
⑦ Szemkagyló/dioptriaállító gyűrű
⑧ Dioptria jelző
⑨ Szíj befüzölyuk
⑩ Elemrekesz fedél
⑪ Az elemrekesz fedél "Nyitás/Zárás" irányának jelölése
⑫ Termékszám/tájékoztató címke

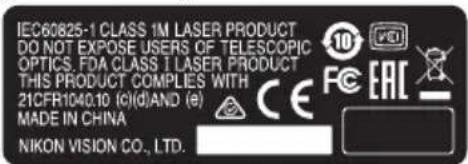

IEC60825-1 CLASS 1M LASER PRODUCT DO NOT EXPOSE USERS OF TELESCOPIC OPTICS, FDA CLASS 1 LASER PRODUCT THIS PRODUCT COMPLIES WITH 21CFR1040.10 (c)(d)AND (e) MADE IN CHINA NIKON VISION CO., LTD.

⑬ Lézerre figyelmeztető címke

Felépítés

Ház ....1 db Nyakpánt ....1 db

Puha tok (CCN)....1 db Lítium elem (CR2) ....1 db

Elemek cseréje

- Elem típusa: 3V CR2 lítium elem

- Az elem állapotának kijelzése

: Az elem töltése elegendő a működéshez.

: Az elem lemerülöben van.

villog : Az elem töltése alacsony és le kell cserélni.

eltünik: Az elem kimerült és le kell cserélni.

villog az LCD-n : Azt jelzi, hogy az elemet le kell cserélni.

① Nyissa ki az elemrekesz fedelet

Az elemrekesz-fedél hornyolt részét a hüvelykujja körmével vagy egy pénzérmével fordítsa el a nyitási/zárási irányt jelző nyílnak megfelelően. A vízállóságot biztosító gumitömítése miatt nehezen nyílhat.

② Cserélje le a régi elemet egy újra

Az elemrekeszben lévő "Elemek behelyezése" jelölő pecséttel összhangban, a [+] és [-] pólusokat megfelelő irányba állítva helyezze be az új elemet (az elem behelyezésekor a [+] pólust fordítsa az elemrekesz belseje felé). [Ha az elemet nem megfelelően helyezi be, a Nikon Laser Forestry Pro nem fog működni.]

③ Zárja le az elemrekesz fedelét

Állítsa a nyitási/zárási irányt jelző nyilat a fehér pontra és helyezze rá az elemrekesz fedelét. A hüvelykujja körmével vagy egy pénzérmével fordítsa el a fedelet a jelölőnyíllal ellentétes irányba. A vízállóságot biztosító gumitömítése miatt nehezen záródhat, de egészen ütközésig forgassa el. Győződjön meg arról, hogy a fedelet biztonságosan lezártá.

- Elem élettartama

Folyamatos üzem: Körülbelül 13.000 alkalom (20°C-on)

A céltárgy fókuszálását, a mérést és az automatikus kikapcsolást a gép egyetlen ciklusban végzi el. Ez a szám változhat a hőmérséklettől és más tényezőktől, például a céltárgy alakjától, színétől stb. függően.

* A Nikon Laser Forestry Pro egy 3 V-os CR2 lítium elemmel működik. Ennek ellenére a természetes elektromos kisülés miatt az elem élettartama valószínűleg rövidebb lesz a fentiekben megadottnál.

* Ha a Nikon Laser Forestry Pro víz alá merült, vagy ha víz került az elemrekeszbe, cserélje le az elemet.

Belső kijelző

1. [米] - Céltárgy becélzása/lézerkibocsátó rendszer
   [—] - Irányítsa rá a gépet a céltárgyra. Állítsa be a célt a szálkereszt közepére.
   [> < ] - A lézeres mérés közben jelenik meg. (Az egyszerű mérés időtartama alatt végig látható, a folyamatos mérés során villog).
   Figyelem: Ne nézzen bele a tárgylencsékbe, mikor ezt a jelet látja.

2. 「88.8」 - Távolság/mérési állapot kijelző

Digitálisan kijelzi a mért távolságot méterben/yardban/lábban, a szögeket pedig fokokban. Hasonlóképpen kijelzi a mérési állapotot is a következőképpen: "Mérés folyamatban", "Sikertelen mérés", vagy "Nem lehet mérni"

(Távolság)

Eredmények kijelzése: ( ≥	100 m/yard/láb) például 234 méter =	[23 4m]
Eredmények kijelzése: (<	100 m/yard/láb) például 76,5 yard =	[76.5yD]
Eredmények kijelzése: (<	100 m/yard/láb) például 82 láb =	[82]
(Szög)

Eredmények kijelzése: ( ≤ -10° és ≥ 10°) például 36° = [ 36 ]

Eredmények kijelzése: (-10°< és < 10°)	például -29° =	[ -29]
	például 3,5°	= [ 3.5]
	például -7,0°	= [ -7.0]

[ : ] - Mérés folyamatban

[ ... ] - Hibás a mérés vagy nem lehet távolságot mérni

1. [] Kijelzett mértékegységek

『m』 A méterben mért távolságot mutatja.

『YD』 A yardban mért távolságot mutatja.

[Nincsenek megjelenített mértékegységek] jelöli, hogy a készülék a távolságot lábban méri.

1. [ ] - Az elem állapotát jelzi ki. (lásd az "Elemek cseréje" c. részben)

5. Act HólegjelMótesAüzemmódok

(Lásd a "Külső kijelző" és a "Kezelés és belső kijelző" c. fejezet műveletekre és megjelenítési példákra vonatkozó részeit.) Lineáris távolságmérő üzemmód

[Act] Kiszámítja a céltárgy lineáris távolságát és megjeleníti az eredményeket.

Vízszintes távolságmérő üzemmód

[Hor] Kiszámítja a céltárgy vízszintes távolságát úgy, hogy méri a lineáris távolságot és szöget, majd megjeleníti az eredményeket

Magasságmérő üzemmód

[Hgt] Méri a céltárgynak a vízszinteshez viszonyított magasságát, és megjeleníti az eredményeket.

Függőleges távolság (két pont közötti magasság) üzemmód

[Hgt+Hgt2] Két pont lineáris távolsága és a szögek adatai alapján meghatározza és megjeleníti a függőleges távolságot (a két pont közötti magasságot).

Három pontos mérési mód (két pont közti magasság)

[Hor Hgt + Hgt2] A céltárgy (1. pont) vízszintes távolsági adatát, valamint két (a 2. és a 3.) pont szögadatát használja a függőleges eltérés (2. és 3. pont közötti magasság) kiszámítására és kijelzésére.

Szögmérő üzemmód

[Ang] Méri a céltárgy és a vízszintes által bezárt szöget, és megjeleníti az eredményeket.

6. [1] Céltárgy elsőbbsége üzemmód

Első céltárgy elsőbbsége üzemmód

「1st」 Jelzi, hogy az "Első céltárgy elsőbbsége" üzemmódot beállította.

Távoli céltárgy elsőbbsége üzemmód

[Dst] Jelzi, hogy a "Távoli céltárgy elsőbbsége" üzemmódot beállította.

Megjegyzés: Ha beállította a szögmérés üzemmódot (az [Ang] jel látható), a céltárgy elsőbbsége üzemmód nem jelenik meg, és a látható [1st] vagy [Dst] jelek eltünnek.

Bár az LCD előállításához a legkorszerűbb technológiát alkalmaztuk, a port nem lehet teljes mértékben eltávolítani. A termék használatakor a szemlencsék erős nagyítása felnagyítja az LCD-t, és azon hibaként por jelenhet meg. Ez azonban nem befolyásolja a mérés pontosságát.

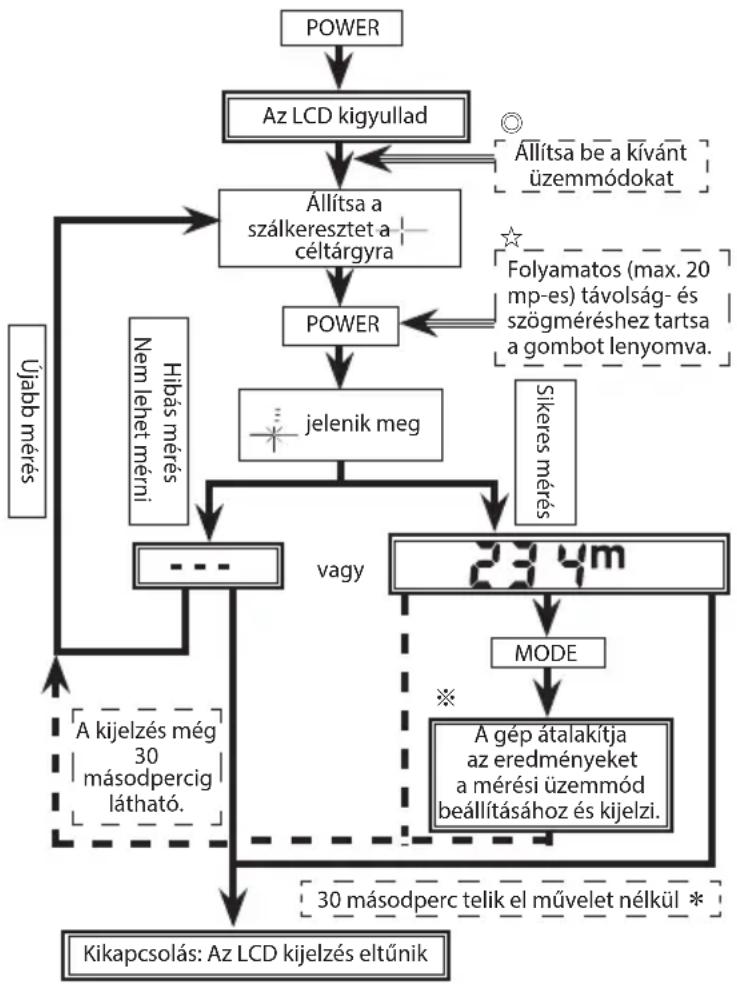

Működési leírás

Vigyázat – az itt meghatározottaktól eltérő ellenőrzési, beállítási, kivitelezési eljárások alkalmazása veszélyes sugárterhelést eredményezhet

1. Helyezzen be egy elemet az elemrekeszbe. (lásd az "Elemek cseréje" c. részt)

2. Gumi szemlencsekagyló

Szemüveget viselők csukják össze a szemlencsekagylókat. Nem szemüveget viselők ne csukják össze a szemlencsekagylókat.

1. Dioptria beállítása

Állítsa be a dioptriát úgy, hogy tiszta képet kapjon az LCD-n. Először az óramutató járásával ellentétes irányba ütközésig forgassa el a dioptriabeállító gyűrűt. Ezután nézzen bele a Nikon Laser Forestry Pro készülékbe, és az LCD aktiválásához nyomja meg a főkapcsolót. Az óramutató járásával megegyező irányba forgassa el a dioptriabeállító gyűrűt, amíg a kijelző fókuszba nem kerül. Ha a dioptriát nem szabályozza be látásának megfelelően, képtelen lesz a céltárgyat fókuszba állítani.

1. Mérés

Megjegyzés: Lásd a "Külső és belső kijelző" c. fejezet külső LCD panelre vonatkozó részét.

Megjegyzés: Ha megnyomja és lenyomva tartja a POWER gombot, a belső LCD panel megjeleníti az összes jelet. Miután felengedi a POWER gombot, a gép az utoljára használt beállítást jeleníti meg. (Ha rövid ideig megnyomja, majd felengedi a POWER gombot, az LCD panel megjelenítheti az utoljára használt beállítást a teljes jelkészlet kijelzése nélkül. Ez nem működési hiba, vagy egyéb probléma.)

Mérés előtt nézze át az olyan beállításokat, mint a mértékegység, mérési/megjelenítési üzemmód és az elsőbbségi üzemmód.

☐ : Lásd a jelen kézikönyv megfelelő üzemmódra vonatkozó részeit a beállításhoz.

Nézze át a "Külső és belső kijelző" c. fejezetet a különböző üzemmódok műveleteinek és eredményeinek megjelenítésével kapcsolatos részleteiért.

* Az utolsó művelet után 30 másodperccel kikapcsol a gép.

☆【Folyamatos mérés üzemmód】

POWER A POWER gombot lenyomva tartva 20 másodperc időtartamú folyamatos mérést végezhet.

A mérések kivitelezése közben villog.

Amikor például egy golfpályán a kitűzőzászló nyelét méri, a könnyű mérés érdekében használja az Első céltárgy elsőbbsége és a Folyamatos mérés üzemmódot. Amennyiben Ön és a kitűzőzászló nyél között nincs akadály, a legkisebb szám mutatja a célba vett zászlónyél távolságát.

1. A kijelzett mértékegység kiválasztása (A gyári alapbeállítás a láb.)

1. Nézze meg, hogy az LCD panel be van-e kapcsolva.
2. Nyomja le és tartsa lenyomva a MODE gombot körülbelül két másodpercig.
3. Amikor a kijelzett mértékegységet átkapcsolta, engedje el a MODE gombot.
4. Ismételgesse a 2. és 3. lépéseket a kívánt üzemmód megjelenéséig.
5. A beállítás végeztével a gép majd átalakítja az eredményeket, és az Ön által kiválasztott mértékegységben jeleníti meg.

6. Mérési/megjelenítési üzemmódok kapcsolása

(A gyári alapbeállítás a lineáris távolságmérés üzemmód)

A MODE gombot megnyomva az üzemmódok a fentiekben megadott sorrend szerint változnak.

1. Nézze meg, hogy az LCD panel be van-e kapcsolva.
2. Nyomja meg a MODE gombot 0,5 másodpercen belül.
3. Engedje fel a MODE gombot az üzemmódra kapcsoláshoz.
4. Ismételje a 2. és 3. lépéseket a kívánt üzemmód megjelenéséig.
5. Az üzemmódra akkor kapcsoljon át, miután a gép átalakította az eredményeket az új üzemmódhoz.
6. Miután beállította az üzemmódot, a gép a mérést az új módban végzi el.

Működési leírás

7. Céltárgy elsőbbségi üzemmódjának átkapcsolása

(A gyári alapbeállítás a Távoli céltárgy elsőbbségeüzemmód.)

1. Kapcsolja be az LCD panelt.

2. Nyomja meg és tartsa lenyomva a MODE gombot, majd 0,5 másodpercen belül nyomja meg és tartsa lenyomva a POWER gombot.

Megjegyzés: Ha a POWER gombot 0,5 másodpercen belül nem nyomja meg, átkapcsol a kijelzett mértékegység (m/yd/láb).

1. Mindkét gombot tartsa folyamatosan (2 másodpercnél tovább) lenyomva, amíg a rendszer át nem kapcsol az üzemmódok között.

Megjegyzés: Ha a gombokat nem a helyes sorrendben nyomja meg, a gép nem kapcsol át.

Megjegyzés: Ha a gép nem kapcsol át, ismételje meg a 2. lépést.

1. Engedje el a gombokat.

Megjegyzés: Mivel a Céltárgy elsőbbsége üzemmód nem jelenik meg, amíg a gép Szögmérés üzemmódban működik, akkor ugyan átkapcsol, de ez nem látható. Ha látni szeretné, kapcsoljon át egy másik mérési üzemmódra.

[Céltárgy elsőbbségének kiválasztása]

Amikor egy mérési müvelet különböző eredményeket ad, a Nikon Laser Forestry Pro az LCD panelen lévő legtávolabbi céltárgy távolságát jeleníti meg a Távoli céltárgy elsőbbsége üzemmódban, míg az Első céltárgy elsőbbsége üzemmódban a legközelebbi cél távolságát mutatja.

Például: Egy ház előtt álló fa mérése esetén;

A céltárgy távolsága	Fa	Kerítés	Ház
	15 m 123 m	128 m

A gép az Első céltárgy elsőbbsége üzemmódban a "115 m" (a fa távolsága) értéket, míg a Távoli céltárgy elsőbbsége üzemmódban a "128 m" (a ház távolsága) értéket jeleníti meg. Az Első céltárgy elsőbbsége üzemmód alkalmazható például a golfnál, a Távoli céltárgy elsőbbsége üzemmód pedig hasznos lehet sürű erdőben folytatott vadászatnál.

8. Alacsony elemfeszültség kijelzése

A villogó 📄 azt jelzi, hogy az elem töltése alacsony és le kell cserélni (lásd az "Elemek cseréje" c. részt).

Specifikációk

Mérési rendszer
Mérési üzemmód kijelzése	Lineáris távolság : ActVízszintes távolság : HorMagasság : HgtSzög : AngFüggőleges távolság (két pont közötti magasság) : Hgt + Hgt2Három pontos mérés: : Hor + Hgt + Hgt2
Mérési távolság/szög tartománya	Távolság : 10-500 méter/11-550 yard/33-999 láb(999 láb: 304,5 méter/333 yard)Szög : ± 89°
Távolsági szög kijelzett lépései	Belső	Act(Lineáris távolság)	0,5 méter/yard, 1,0 láb (<100 méter/yard/láb)1,0 méter/yard, 1,0 láb ( ≥ 100 méter/yard/láb)
		Hor(Vízszintes távolság)	0,2 méter/yard, 0,5 láb (<100 méter/yard/láb)1,0 méter/yard, 1,0 láb ( ≥ 100 méter/yard/láb)
		Hgt (Magasság)	0,2 méter/yard, 0,5 láb (<100 méter/yard/láb)1,0 méter/yard, 1,0 láb ( ≥ 100 méter/yard/láb)
		Ang (szög) 0,1° (< 10°), 1,0° ( ≥ 10°)
	Külő	Lineáris távolság 0,5 méter/yard, 1,0 lábVízszintes távolság 0,2 méter/yard, 0,5 lábMagasság 0,2 méter/yard, 0,5 lábSzög 0,1°
Rendszer Első céltárgy elsőbbsége/Távoli céltárgy elsőbbsége átkapcsoló rendszer
Optikai rendszer
Típus Egylencsés tetőél (roof) prizma
Nagyítás (x)			6
Az objektívlense tényleges átmérője (mm)			21
Valós látószög (°)			6,0
Betekintési távolság (mm)			18,2
Betekintő lencse (mm)			3,5
Dioptria beállítása			± 4 m ^-1

Specifikációk

En	Egyebek
De	Üzemi hömérséklet (°C) -10 — +50
Fr	Áramforrás	1 db CR2 lítium elem, 3 V DC,Automatikus kikapcsolás (körülbelül 30 másodperc)
Es	Méretek (Mé x Sz x Ma) (mm) 130 × 69 × 45
It	Tömeg (g) Körülbelül 210 (elem nélkül)
Ru	Szerkezet	Ház: Vízhatlan(legnagyobb mélység 1 méter, legfeljebb 10 percig)* (Elemkamra: Vízálló**)
No	Lézer osztályozása	IEC60825-1: 1M osztályú lézertermékFDA/21 CFR 1040.10. rész: I. osztályú lézertermék
Se	EMC FCC 15. rész, B szakasz, B osztály, EU:EMC	irányelv, AS/NZS, VCCI B osztály, CU TR 020B osztály
Fi	Környezet RoHS, WEEE
NI	Lézer
Dk	Hullámhossz (nm) 870
Ro	Impulzushossz (ns) 14
Pl	Kimenet (W) 15
Hu	Sugárdivergencia (mrad) Függőleges: 2.5, Vízszintes: 0.025
	Üzemi páratartalom (% relatív páratartalom) 80 (harmat lecsapódása nélkül)

Cz \*Vízálló modellek

A Nikon Laser Forestry Pro vízálló, optikai rendszere nem károsodik, ha legfeljebb 10 perc időtartamra 1 méter mély vízbe meríti vagy vízbe ejti.

A Nikon Laser Forestry Pro a következő előnyöket kínálja:

• Nagy páratartalom, por és eső mellett is károsodás kockázata nélkül használható.
• Nitrogén töltésű kivitele ellenállóvá teszi a lecsapódó párával és a penésszel szemben.

A Nikon Laser Forestry Pro használata során tartsa be a következőket.

• Az egységet ne működtesse folyóvízben és ne tartsa folyóvíz alá.
• A Nikon Laser Forestry Pro mozgatható részeinek (szemlencse stb.) beállítása előtt töröljön le minden nedvességet a károsodás elkerülése, valamint a biztonság megőrzése érdekében.

A Nikon Vision javaslata szerint Nikon Laser Forestry Pro készülékét úgy tarthatja kitűnő állapotban, ha egy hivatalos viszonteladó rendszeresen karbantartja azt.

** Az elemrekesz vízálló, nem vízhatlan. Ha a Nikon Laser Forestry Pro készüléket vízbe meríti, a víz behatolhat az elemrekeszbe. Ilyen esetben törölje ki onnan az összes nedvességet, és hagyjon időt a kiszáradására.

Külsö kijelző

[Bekapcsolás]

Bekapcsolás után a belső és a külső LCD-k világítanak, míg a POWER vagy a MODE gombot meg nem nyomja.

[Kikapcsoláskor megjelenő üzenet]

POWER OFF

30 másodperc tétlenség után kikapcsol a gép. Körülbelül egy másodperccel a kikapcsolás előtt jelenik meg ez a képernyő.

Egy pont mérése
[Eredmények]

[⑤m] ① 45.2 ② 206.0 ③ 201.0 ④ 12.7°

Mérés után minden adat (lineáris távolság, vízszintes távolság, magasság és szög) megjelenik. Az értékek megjeleníthetők méterben, yardban vagy lábban. A szögértékek fokban ° jelennek meg.

[ m ] : méter

[ YD ] : yard

① Lineáris távolság Vízszintes távolság
③ Magasság Szög Mértékegység

[Mérés közben]

[ m ] * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * *

[ m ] * * * * * * * * * * * * * * * * * * * * *

Ha a céltárgy feljebb van Ha a céltárgy lejjebb van

[Sikertelen mérés vagy nem lehet mérni]

Ha a céltárgy feljebb van Ha a céltárgy lejjebb van

Negatív értékeknél a "- (mínusz)" jel nem látszik.

[Mérés elkészült]

[ m ] 45.2 206.0 201.0 12.7°

[ m ] 45.2 12.7° 201.0 206.0

Ha a céltárgy feljebb van Ha a céltárgy lejjebb van

Külső kijelző

Függöleges távolság (két pont közötti magasság) üzemmód

[Eredmények]

Két pont megmérése után megjelennek a "Lineáris távolság a két pontig" és a "Függőleges távolság (magasság) és szög két pont között" értékek. Az értékek megjeleníthetők méterben, yardban vagy lábban. A szögértékek fokban ° jelennek meg.

⑩ Lineáris távolság (1. pont)
② Lineáris távolság (2. pont)
③ Függőleges távolság (két pont közti magasság)
④ Két pont által bezárt szög
5 Mértékegység

[1. pont mérése]

[ m ] * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * + ( )

[1. pont mérése sikertelen]

[ m ] 17.4°

A szögmérések mindig sikerülnek.

[Az 1. pont eredményei]

Bár a pont lefelé található, a kijelző mégis felfelé mutatja.

[2. pont mérése sikertelen]

A szögmérések mindig sikerülnek.

[A függőleges távolság (két pont közti magasság) és a 2. pont megjelenítése]

[ m ] 51.0 21.4 24.7° 49.0

Függőleges távolság (két pont közötti magasság)

A függőleges távolság (két pont közti magasság) kijelzése után a MODE gomb megnyomásával megjelenítheti a 2. pont eredményét.

Három pontos mérési mód (két pont közti magasság)

[Eredmények]

A vízszintes távolság, valamint két szög és azok magasságának megmérése után a "függőleges eltérés (magasság) és szög két pont között" jelenik meg. Az értékek megjeleníthetők méterben, yardban vagy lábban. A szögértékek ° (fokban) jelennek meg.

① Függőleges távolság (két pont közti magasság)
② Két pont által bezárt szög
③ Mértékegység

[1. pont mérése] [1. pont mérése sikertelen]

[Az 1. pont eredményei]

Kijelzi a vízszintes távolságot.

[A 2. pont mérése ]

[ m ] ***** 24.4 *****

[A 2. pont eredményei]

A 2. és a 3. pontok mérésekor ne feledje, hogy a szögek a vízszinteshez képes -75^ és +75^ között legyenek. Ha a mérés nem sikerül, a szög ± 75^ -on kívül esik.

[A 3. pont mérése]

[A 3. pont eredményei]

A 2. és a 3. pontok mérésekor ne feledje, hogy a szögek a vízszinteshez képes -75^ és +75^ között legyenek. Ha a mérés nem sikerül, a szög ± 75^ -on kívül esik.

Kezelés és belső kijelző

[1 • 2] Be- és kikapcsolás és az üzemmód beállításai

	Művelet/eredmények Tevékenység Gomb Kijelző				Megjelenítési példák
1 BekapcsolásMérés készenlétben		Kezdő képernyő	POWER	Minden jel (a gomb nyomva tartása közben)	88.8
		Mérés készenlétben		Utoljára használt üzemmód jel
2 Az üzemmódokkiválasztása és beállítása	(1)	Lineáris távolság [3]		Act	nincs
	(2)	Vízszintes távolság [4] MODE		Hor	nincs
	(3)	Magasság (vízszintestől mérve) [5] MODE		Hgt	nincs
	(4)	Szög (vízszintestől mérve) [6] MODE		Ang	nincs
	(5)	Függőleges távolság (két pont közti magasság) [7]	MODE		nincs
	(6)	Három pontos mérés [8](két pont közti magasság)	MODE		nincs
		Visszatérés a 2-(1) lineáris távolsághoz, aztán ismétlés.		Act	nincs

Az egyes üzemmódok beállításával és képernyőivel kapcsolatban nézze meg a kézikönyv megfelelő részét.

9 Kikapcsolás

Az utolsó művelet után 30 másodperccel az éppen futó folyamatra való tekintet nélkül kikapcsol a gép.

30 másodperc művelet nélkül

[3] Lineáris távolság mód

	Müvelet/eredmények Tevékenység Gomb Kijelző				Megjelenítési példák
					méter yard	áb
					Látóhatár feletti szög mérete (°)	Látóhatár alatti szög mérete (°)
3 Mérés Lineáris távolság üzemmódban
3-1	Céltárgy keresése(Állítsa a szálkeresztet a céltárgyra)		Lineáris távolság		Act
3-2	Mérés(Megjelenik a lézer-kibocsátás jele.)		A POWER gomb megnyomásával folyamatos mérést végezhet 20 másodpercen keresztül.(Ha elkészült, a 3-3. képernyő jelenik meg.)	POWER	×	≡
3-3 Nem sikerült a mérés Ismételje a 3-1. lépést.					---
3-4 Mérés rendben		Lineáris távolságFolytassa a 3-1. lépéssel.		Act	206225		676

9 Kikapcsolás

Az utolsó művelet után 30 másodperccel az éppen futó folyamatra való tekintet nélkül kikapcsol a gép.

30 másodperc művelet nélkül

Kezelés és belső kijelző

[4] Vízszintes távolsági mód

	Müvelet/eredmények Tevé	kenység Gomb Kijelző			Megjelenítési példák
					méter yard	láb
					Látóhatár feletti szög mérete (°)	Látóhatár alatti szög mérete (°)
4 Mérés Vízszintes távolság üzemmódban
4-1	Céltárgy keresése(Állítsa a szálkeresztet a céltárgyra)		Vízszintes távolság		kár
4-2	Mérés(Megjelenik a lézer-kibocsátás jele.)		A POWER gomb megnyomásával folyamatos mérést végezhet 20 másodpercen keresztül.(Ha elkészült, a 4-3. képernyő jelenik meg.)	POWER	×	≡
4-3	Nem sikerült a mérés Ismételje		meg a 4-1. lépést.			---
4-4	Mérés rendben		Vízszintes távolságFolytassa a 4-1. lépéssel.		Hor	201	220660
9 Kikapcsolás		Az utolsó művelet után 30 másodperccl az éppen futó folyamatra való tekintet nélkül kikapcsol a gép.	30 másod-perc művelet nélkül

[5] Magasság üzemmód

	Művelet/eredmények Tevékenység Gomb Kijelző					Megjelenítési példák
						méter yard	láb
						Látóhatár feletti szög mérete (°)	Látóhatár alatti szög mérete (°)
5 Mérés Magasság üzemmódban
5-1	Céltárgy keresése(Állítsa a szálkeresztet a céltárgyra)		Magasság (a vízszinteshez képest)
5-2	Mérés(Megjelenik a lézer-kibocsátás jele.)		A POWER gomb megnyomásával folyamatos mérést végezhet 20 másodpercen keresztül.(Ha elkészült, megjelenik az 5-3. képernyő.)	POWER
5-3	Nem sikerült a mérés lsméte je	je	meg a 5-1. lépést.			(H2DY)
5-4	Mérés rendben		Magasság (a vízszinteshez képest)Folytassa az 5-1. lépéssel.		Hgt	45.249.4	148
9 Ki	kapcsolás		Az utolsó művelet után 30 másodperccel az éppen futó folyamatra való tekintet nélkül kikapcsol a gép.	30 másod-perc műve-let nélkül

Kezelés és belső kijelző

[6] Szög üzemmód

	Müvelet/eredmények Tevék	kenység Gomb Kijelző			Megjelenítési példák
					méter yard	láb
					Látóhatár feletti szög mérete (°)	Látóhatár alatti szög mérete (°)
6 Mérés a Szögmérés üzemmóddal
6-1	Céltárgy keresése(Állítsa a szálkeresztet a céltárgyra)		Szög (a vízszinteshez képest)
6-2	Mérés(Megjelenik a lézer-kibocsátás jele.)		A POWER gomb megnyomásával folyamatos mérést végezhet 20 másodpercen keresztül.(Ha elkészült, megjelenik a 6-3. képernyő.)	POWER		=
6-3	Nem sikerült a mérés lsmételje meg a 6-1. lépést.				...
6-4	Mérés rendben		Szög (a vízszinteshez képest)Folytassa a 6-1. lépéssel.		Ang	13
9 Kikapcsolás		Az utolsó müvelet után 30 másodperccel az éppen futó folyamatra való tekintet nélkül kikapcsol a gép.	30 másodperc művelet nélkül

[7] Függöleges távolság (két pont közti magasság) üzemmód

	Müvelet/eredmények Tevékenység Gomb Kijelző				Megjelenítési példák
					méter yard láb
					Látóhatár feletti szögmagasság (°)	Látóhatár alatti szögmagasság (°)
7 Mérés a Függőleges eltérés (két pont közötti magasság) üzemmóddal
7-1	Céltárgy keresése(Állítsa a szálkeresztet a céltárgyra)		Függőleges távolság(két pont közti magasság) (első céltárgy)		villog
7-2	Mérés(Lézerkibocsátás jelzése megjelenik)			POWER	×	≡
7-3	Nem sikerült a mérés		Folytassa a 7-1. lépésselIsmételje meg a 7-1, 7-2, 7-3. lépéseket a mérés befejezéséig.		Hgt+villog	---
7-4	Mérés rendben		1. céltárgy magassága (a vízszinteshez□□□□□)		Hgt+villog	15.2 16.	150.0
7-5	Célzás (második céltárgy)(Állítsa a szálkeresztet a céltárgyra)		Függőleges távolság(két pont közti magasság) (második céltárgy)(A megjelenő eredmény az első céltárgy magasságát mutatja)		Hgt+villog	15.2 16.	150.0
7-6	Mérés(Lézerkibocsátás jelzése megjelenik)			POWER	×	≡
7-7	Nem sikerült a mérés		Folytassa a 7-5. lépésselIsmételje a 7-5, 7-6. és 7-7. lépéseket, míg a mérést be nem fejezi		Hgt+Hgt2+ villog	---
7-8	Mérés rendben		Függőleges távolság(két pont közötti magasság)2 másodperc után ugorjon a 7-1. pontra		Hgt+Hgt2	21.4 23.4	70.0

9 K

kapcsolás

Az utolsó művelet után 30 másodperccel az éppen futó folyamatra való tekintet nélkül kikapcsol a gép.

30 másodperc művelet nélkül

Kezelés és belső kijelző

[8] Három pontos mérési mód (két pont közti magasság)

	Müvelet/eredmények	Tevékenység Gomb Kijelző				Megjelenítési példák
						méter yard	Iáb
						Látóhatár feletti szög mérete (°)	Látóhatár alatti szög mérete (°)
8	Mérés a három pontos mérési móddal (két pont közti magasság)
8-1	A céltárgy keresése (Állitsa a szálkeresztet a céltárgyra)		Vízszintes távolság (1. céltárgy)
8-2	Mérés (megjelenik a lézerkibocsátás jelzése)			POWER		≡
8-3	Nem sikerült a mérés		Folytassa a 8-1. lépéssel Ismételje meg a 8-1, 8-2, 8-3. lépéseket a mérés befejezéséig.			---
8-4	Mérés rendben		Vízszintes távolság Folytassa a 8-5. lépéssel			24.4 26.8	80.5
8-5	Célzás (2. céltárgy) (Állitsa a szálkeresztet a céltárgyra)		Függőleges távolság (2. pont vizszinttöl mért magassága).			24.4 26.8	80.5
8-6	Mérés (megjelenik a lézerkibocsátás jelzése)			POWER		≡
8-7	Mérés rendben		Függőleges távolság (2. pont vizszinttöl mért magassága).			3.4 3.8	11.0
8-8	Célzás (3. céltárgy) (Állitsa a szálkeresztet a céltárgyra)		Függőleges távolság (a 2. és a 3. céltárgy közötti magasság)			3.4 3.8	11.0
8-9	Mérés (megjelenik a lézerkibocsátás jelzése)			POWER	[STDW]	≡
8-10	Mérés rendben		Függőleges távolság (a 2. és a 3. céltárgy közötti magasság) 2 másodperc után folytassa a 8-1. ponttal		Hor Hgt+Hgt2	17.4	19.0	57.0
9 Kikapcsolás			Az utolsó müvelet után 30 másodperccel az éppen futó folyamatra való tekintet nélkül kikapcsol a gép.	30 másodperc müvelet nélkül

Egyebek

A berendezés eleget tesz az FCC szabályok 15. részében foglaltaknak. Az üzemeltetés a következő két feltétellel lehetséges:

(1) Ez a készülék nem okozhat káros interferenciát, és
(2) ennek a készüléknek bírnia kell minden kapott interferenciát, beleértve azokat is, melyek váratlan működést eredményezhetnek.

Az EU EMC rendelete és az FCC szabályzat 15. részének értelmében a tesztelés során úgy találtuk, hogy ez a berendezés megfelel egy B osztályú digitális készülék határértékeinek. Ezek a határértékek megfelelő védelmet nyújtanak a káros interferenciák ellen, mikor a készüléket lakóövezetben használja. A készülék rádiófrekvenciás energiát hoz létre, használ, és képes kisugározni. Ha nem az előírásoknak megfelelően szereli össze és használja, az súlyos interferenciát okozhat a rádiós kommunikációban. Ennek ellenére nincs garancia arra, hogy egy bizonyos esetben nem fordul elő interferencia. Ha ez a készülék olyan káros zavart okoz a rádiós vagy televíziós vételben, amely megszüntethető a berendezés ki- és bekapcsolásával, akkor a következő intézkedésekel próbálja meg megszüntetni a zavart:

• Állítsa be újra, vagy helyezze át máshova a vevőantennát.
  • Növelje a készülék és a vevő közti távolságot.
• Kérje az eladó vagy egy tapasztalt rádió/TV-müszerész segítségét.

Ez a B osztályú digitális készülék a kanadai interferenciát okozó készülékekre vonatkozó összes előírásnak megfelel.

A Forestry Pro egy egyszerűsített lézeres távolságmérő. A kapott eredmények nem használhatók hivatalos rekordok esetén.

Hibaelhárítás/Javítás

Ha Nikon Laser Forestry Pro készülékét javítani kell, lépjen kapcsolatba a cég helyi képviselőjével, aki segít abban, hogy hová kell küldeni a gépet. Mielőtt azonban ezt tenné, érdemes áttanulmányoznia az alábbi hibaelhárító táblázatot.

Ha a probléma a hibaelhárító táblázat tanulmányozása után is fennáll, lépjen kapcsolatba a cég helyi képviseletével, hogy ellenőriztesse/megjavíttassa a Nikon Laser Forestry Pro készüléket. Soha ne engedje másnak ellenőrizni/javítani a Nikon Laser Forestry Pro készüléket, csak a termékgyártó hivatalos képviselőjének. Sérülést vagy kárt okozhat a termékben, ha ezt az utasítást nem tartja be.

Hibajelenség Megoldási javaslatok
A készülék nem kapcsol be - az LCD kijelzőnem világít	Nyomja meg a POWER gombot.Ellenőrizze, és szükség esetén cserélje le az elemeket.
A céltárgy kívül esik a hatósugáron • Semmi	pl. az Ön keze vagy ujja - ne akadályozza a lézerkibocsátó nyilást és a lézerérzékelőt.Győződjön meg arról, hogy a lézerkibocsátó nyílás és a lézerérzékelő tiszta. Szükség esetén tisztítsa meg őket.Nézze meg, hogy a céltárgy alakja és állapota alkalmas-e a lézersugár visszaverésére.Cserélje le az elemet.
[---] (“Nem lehet mérni”) jelenik meg	A POWER gomb megnyomása közben biztosan tartsa a készüléket.Nézze meg, hogy a céltárgy a mérési hatókörön belül (10 - 500 m / 11 -550 yard / 33-999 láb.) van-e
Közelebbi tárgyat nem tud mérni	Győződjön meg arról, hogy semmi - még egy falevél vagy fűszál - sincs a céltárgy és a Nikon Laser Forestry Pro közt.
Bizonyos távolságon túl eső céltárgyak nem mérhetők	Győződjön meg arról, hogy semmi - még egy falevél vagy fűszál - sincs a céltárgy és a Nikon Laser Forestry Pro közt.
A mérési eredmény ingadozó • Cserélje le az elemet.• Nézze meg, hogy a céltárgy alakja és állapota alkalmas-e a lézersugár visszaverésére.• A POWER gomb megnyomása közben biztosan tartsa a készüléket.• Győződjön meg arról, hogy semmi - még egy falevél vagy fűszál - sincs a céltárgy és a Nikon Laser Forestry Pro közt.
Helytelen eredmény jelenik meg •	Cserélje le az elemet.• Nézze meg, hogy a céltárgy alakja és állapota alkalmas-e a lézersugár visszaverésére.• Győződjön meg arról, hogy semmi - még egy falevél vagy fűszál - sincs a céltárgy és a Nikon Laser Forestry Pro közt.

Távolságmérő tok használata

Szabályos tok

Felső csat Alsó csat

Tok szíjhurokkal

Szíj Felső csat Alsó csat

1) Nyissa ki az alsó csatot és ossza két részre. ①
2) Csatlakoztassa a felső csat csúcsát az alsó csathoz. ②
3) Biztosítsa a felső csatot oly módon, hogy összenyomja az alsó csat két részét. ③

Česky

OBSAH
