HASZNÁLATI ÚTMUTATÓ Coolshot 40i GII NIKON

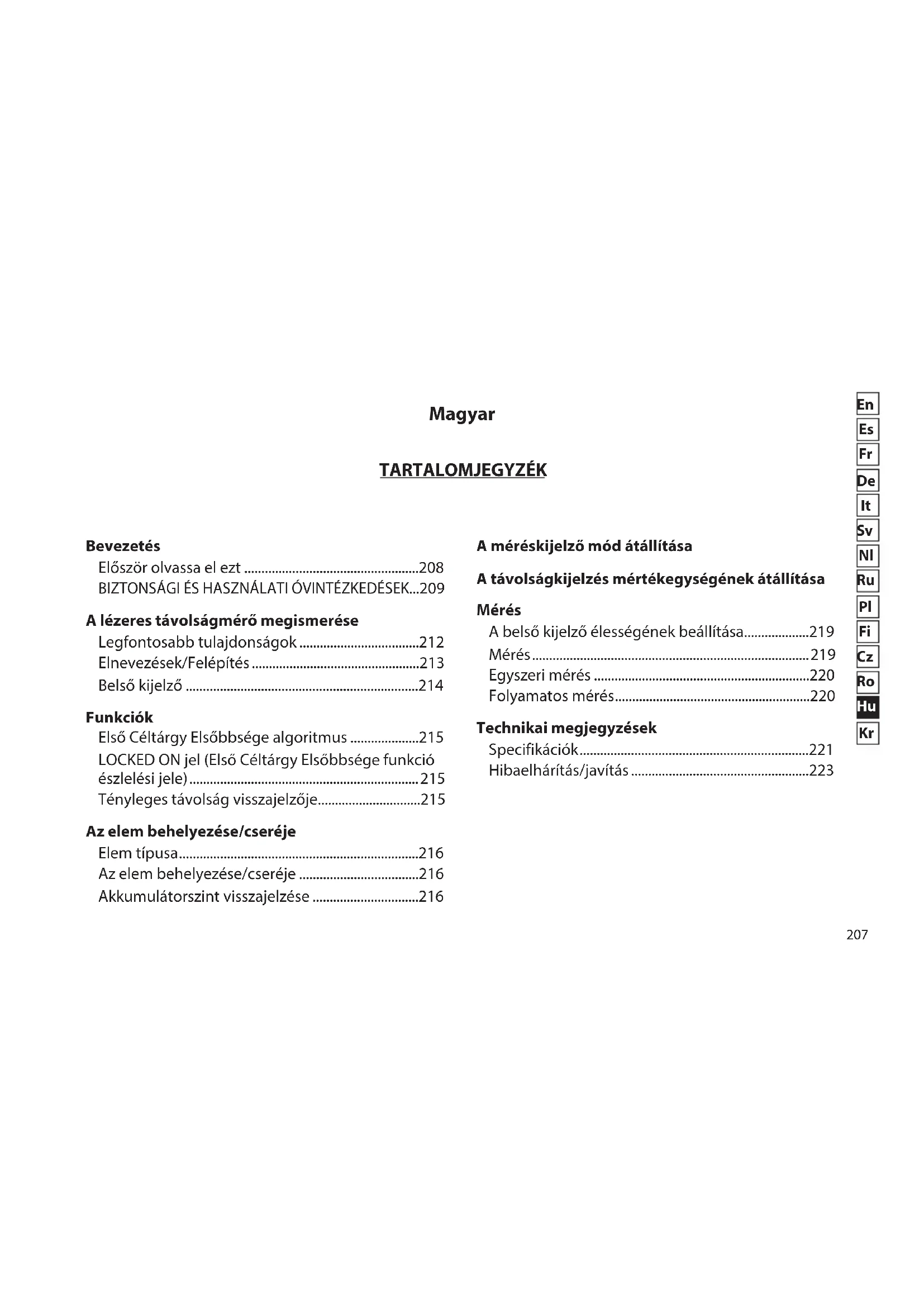

TARTALOMJEGYZÉK Magyar Bevezetés Először olvassa el ezt ...................................................208 BIZTONSÁGI ÉS HASZNÁLATI ÓVINTÉZKEDÉSEK

• A lézeres távolságmérő megismerése Legfontosabb tulajdonságok p. 212
• Elnevezések/Felépítés p. 213
• Belső kijelző p. 214
• Funkciók Első Céltárgy Elsőbbsége algoritmus p. 215
• LOCKED ON jel (Első Céltárgy Elsőbbsége funkció észlelési jele) p. 215
• Tényleges távolság visszajelzője p. 215
• Az elem behelyezése/cseréje Elem típusa p. 216
• Az elem behelyezése/cseréje p. 216
• Akkumulátorszint visszajelzése p. 216
• A méréskijelző mód átállítása A távolságkijelzés mértékegységének átállítása Mérés A belső kijelző élességének beállítása p. 219
• Mérés p. 219
• Egyszeri mérés p. 220
• Folyamatos mérés p. 220
• Technikai megjegyzések Specifikációk p. 221
• Hibaelhárítás/javítás Magyar208 p. 223

Bevezetés Először olvassa el ezt Köszönjük, hogy megvásárolta a Nikon lézeres távolságmérőt. A készülék használata előtt alaposan olvassa el ezt a kézikönyvet a megfelelő használat érdekében. A kézikönyvet elolvasás után tartsa olyan helyen, ahol később szükség esetén könnyen hozzáférhet. l Néhány szó a kézikönyvről

A Nikon előzetes írásbeli engedélye nélkül tilos a kézikönyv bármely részét, bármilyen formában és bármilyen módon lemásolni, átadni, átírni, visszakereshető rendszerben tárolni vagy bármely nyelvre lefordítani.

• A jelen kézikönyvben található illusztrációk és a kijelző képei eltérhetnek a tényleges terméktől.

• A Nikon nem tehető felelőssé a kézikönyvben esetleg előforduló bármilyen hiba miatt.

• A készülék megjelenése, műszaki paraméterei és képességei értesítés nélkül megváltozhatnak. l Néhány szó a rádiós zavarok ellenőrzéséről

• A berendezés eleget tesz az FCC szabályok 15. részében foglaltaknak. Az üzemeltetés a következő két feltétellel lehetséges: (1) Ez a készülék nem okozhat káros interferenciát, és (2) Ennek a készüléknek bírnia kell minden kapott interferenciát, beleértve azokat is, melyek váratlan működést eredményezhetnek.

Az EU EMC rendelete és az FCC szabályzat 15. részének értelmében a tesztelés során úgy találtuk, hogy ez a berendezés megfelel egy B osztályú digitális készülék határértékeinek. Ezek a határértékek megfelelő védelmet nyújtanak a káros interferenciák ellen lakossági használat esetén. A készülék rádiófrekvenciás energiát hoz létre, használ, és képes sugározni. Ha nem az előírásoknak megfelelően szereli össze és használja, az súlyos interferenciát okozhat a rádiós kommunikációban. Ennek ellenére nincs garancia arra, hogy egy bizonyos esetben nem fordul elő interferencia. Ha ez a készülék olyan káros zavart okoz a rádiós vagy televíziós vételben, amely megszüntethető a berendezés ki- és bekapcsolásával, akkor a következő intézkedésekkel próbálja meg megszüntetni a zavart:

• Állítsa be újra, vagy helyezze át a vevőantennát.

• A készülék és a vevő között tartson nagyobb távolságot.

• Kérje az eladó, vagy egy tapasztalt rádió/TV műszerész segítségét. Megjegyzés a Kanadában élő vásárlóknak

BIZTONSÁGI ÉS HASZNÁLATI ÓVINTÉZKEDÉSEK A készülék biztonságos használata, valamint az Önt és másokat érő esetleges személyi sérülések vagy anyagi károk elkerülése érdekében szigorúan tartsa be a jelen kézikönyvben foglalt útmutatásokat. A készülék helyes használatához alaposan ismerje meg a kézikönyv tartalmát. FIGYELMEZTETÉS Arra figyelmeztet, hogy az itt leírtakat figyelmen kívül hagyó, helytelen használat halált vagy súlyos sérülést okozhat. VIGYÁZAT Arra figyelmeztet, hogy az itt leírtakat figyelmen kívül hagyó, helytelen használat sérüléshez vagy anyagi károkhoz vezethet. BIZTONSÁGI ÓVINTÉZKEDÉSEK (Lézer) Ez a készülék láthatatlan lézersugarat használ. Mindenképpen tartsa be az alábbi pontokat: FIGYELMEZTETÉS

• Ne nyomja meg a PWR gombot, amikor a lézerkibocsátó nyílásba néz. Ellenkező esetben szemsérülést szenvedhet.

• Ne célozzon senki szemére.

• Ne célozzon a lézerrel személyekre.

• Ne nézzen bele a lézerekbe más optikai eszközökön, például objektíveken vagy távcsöveken keresztül. Ellenkező esetben szemsérülést szenvedhet.

• Mikor nem végez mérést, vigyázzon, hogy ujjaival ne érjen a PWR gombhoz, hogy véletlenül se bocsáthasson ki lézert.

• Ha a készüléket hosszabb ideig nem használja, vegye ki belőle az elemet.

• Ne szerelje szét, alakítsa át vagy próbálja megjavítani a készüléket. A lézerkibocsátás ártalmas lehet az egészségére. Ha a készüléket szétszerelik, átalakítják vagy megpróbálják megjavítani, a gyártó által vállalt garancia megszűnik.

• A készüléket gyermekek által el nem érhető helyen tárolja. BIZTONSÁGI

• A készülék használatakor soha ne nézzen közvetlenül a napba, erős fényforrásba vagy lézerekbe. Ez súlyos szemsérüléshez vagy a látás elvesztéséhez vezethet. VIGYÁZAT

A termék vagy más apró alkatrészek csomagolásához használt műanyag zacskót gyermekek által el nem érhető helyen tartsa. A zacskó a gyermekek szájánál vagy orránál elzárhatja a levegő útját, és fulladáshoz vezethet.

Ügyeljen rá, hogy a gyermekek nehogy véletlenül lenyeljék a kis alkatrészeket vagy tartozékokat. Ha a gyermekek lenyelnek ilyen alkatrészeket, azonnal forduljon orvoshoz.

• Ha nem használja, kapcsolja ki a készüléket.

• A készüléket szállítás közben tartsa a tokban.

Ha a készülék helyes működésében bármilyen okból hibát tapasztal, haladéktalanul fejezze be a használatát, és forduljon a Nikon hivatalos szervizképviseletéhez.210

• Ne hagyja a készüléket instabil helyen. Ilyen esetben leeshet, ami sérülést vagy hibás működést okozhat.

• Ne használja a készüléket sétálás közben. Ilyen esetben nekimehet valaminek vagy eleshet, ami sérülést vagy hibás működést okozhat.

• Ne lengesse a készüléket a szíjánál fogva. Eltalálhat másokat és sérülést okozhat.

• A készülék gumi alkatrészei (például a szemkagyló) vagy a mellékelt tok és szíj gumiból készült részei hosszú idejű használat vagy tárolás során elöregedhetnek. Az elöregedett gumi a ruhára ragadhat és foltokat hagyhat. Használat előtt ellenőrizze az állapotukat, és ha károsodást tapasztal, forduljon a Nikon hivatalos szervizképviseletéhez.

• A gumi szemkagyló huzamosabb ideig történő használata bőrgyulladást okozhat. Ha valamilyen tünetet észlel, ne használja tovább a készüléket, és haladéktalanul forduljon orvoshoz.

(Lítiumelem) Helytelen használat esetén a lítiumelem megrepedhet vagy szivároghat, ami a készülék korróziójához vezethet, illetve beszennyezheti a kezét és a ruházatát. Mindenképpen tartsa be az alábbi pontokat:

Az elemet a + és - pólusaival a megfelelő irányba állítva helyezze be.

• Vegye ki az elemet, ha lemerült, vagy hosszabb ideig nem fogja használni a készüléket.

• Az elemet tartsa távol tűztől és víztől. Soha ne próbálja szétszedni az elemet.

• Ne töltse a lítiumelemet.

• Ne zárja rövidre az elemrekesz érintkezőjét.

• Az elemet ne hordja a zsebében vagy a táskájában kulcsokkal vagy pénzérmékkel együtt. Ilyen esetben az elem rövidre záródhat és túlmelegedhet.

• Ha a lítiumelemből kiszivárgó folyadék hozzáér a ruhájához vagy a bőréhez, öblítse le bő vízzel. Ha a szemébe vagy a szájába kerül, öblítse ki vízzel, és haladéktalanul forduljon orvoshoz.

• A lítiumelem hulladékként való elhelyezésekor tartsa be a helyi szabályozásokat.

• Ne tegye ki a készüléket ütésnek.

• Ha a készüléket véletlenül erős ütés éri vagy leejtik, és felmerül a hibás működés gyanúja, haladéktalanul forduljon a helyi forgalmazóhoz vagy a Nikon hivatalos szervizképviseletéhez.

• Ne használja a készüléket víz alatt.

• A készülékre került esővizet, vizet, homokot vagy sarat a lehető leghamarabb törölje le egy puha, tiszta ruhával.

• Ha készüléket szélsőséges hőmérséklet-változásnak teszik ki (hideg helyről hirtelen meleg helyre viszik vagy fordítva), a lencsék felülete bepárásodhat. A párásodás eltűnéséig ne használja a készüléket.

• Ne hagyja a készüléket meleg vagy napos időben az autóban vagy hőforrás közelében.211

• Ne tegye ki a lencsét közvetlen napfénynek. A lencsére lecsapódó folyadék károsíthatja a belső kijelző felületét.

ÁPOLÁSI ÉS KARBANTARTÁSI

LENCSE Ügyeljen rá, hogy tisztításkor ne érintse meg közvetlenül a lencse felületét a kezével. A port vagy a szöszöket lefúvóval* távolítsa el. Az ujjlenyomatok vagy lefúvóval nem eltávolítható foltok esetén a lencse közepéről induló és a szélek felé tovább haladó körkörös mozdulatokkal törölje meg a lencsét egy puha, száraz ruhával vagy szemüvegekhez használatos törlőkendővel. A túl erőteljes vagy durva anyaggal végzett törlés károsíthatja a lencsét. Ha a fenti eljárás nem elégséges, óvatosan törölje meg a lencsét kereskedelmi forgalomban kapható lencsetisztító folyadékkal megnedvesített ruhával.

Miután egy lefúvó segítségével eltávolította a port, egy puha, tiszta ruhával tisztítsa meg a gépvázat. Tengerparton való használat után a burkolat felületére került sót egy nedves, puha, tiszta ruhával törölje le, majd egy száraz ruhával törölje át a felületet. Ne használjon benzint, hígítót vagy más, szerves oldószert tartalmazó tisztítókat.

A magas páratartalom miatt a lencsefelületeken kicsapódhat a víz vagy penész jelenhet meg. Ezért a készüléket száraz, hűvös helyen tárolja. Az esős időben vagy éjszaka használt készüléket utána szobahőmérsékleten szárítsa meg, és hűvös, száraz helyen tárolja.

• Gumi tisztítóeszköz, ami egy fúvókán át levegőt fúj ki.

Európai országokban érvényes „Elkülönített hulladékgyűjtés” jelzése Ez a jelzés azt jelenti, hogy az elemet elkülönítve kell gyűjteni.Az alábbiak csak az európai országokban élő felhasználókra érvényesek.• Ezt az elemet a megfelelő hulladékgyűjtő helyen, elkülönítve kell gyűjteni. Ne dobja ki háztartási hulladékként.• További információkért forduljon a forgalmazóhoz, vagy a helyi hatóság hulladékgyűjtésért felelős részlegéhez.

Európai országokban érvényes „Elkülönített hulladékgyűjtés” jelzése Ez a jelzés azt jelenti, hogy ezt a terméket elkülönítve kell gyűjteni.Az alábbiak csak az európai országokban élő felhasználókra érvényesek.• Ezt a terméket a megfelelő hulladékgyűjtő helyen, elkülönítve kell gyűjteni. Ne dobja ki háztartási hulladékként.• További információkért forduljon a forgalmazóhoz, vagy a helyi hatóság hulladékgyűjtésért felelős részlegéhez.212

Legfontosabb tulajdonságok

• Az Első Céltárgy Elsőbbsége algoritmus alkalmazásának köszönhetően akár egy zászlórúd is egyszerűen megmérhető

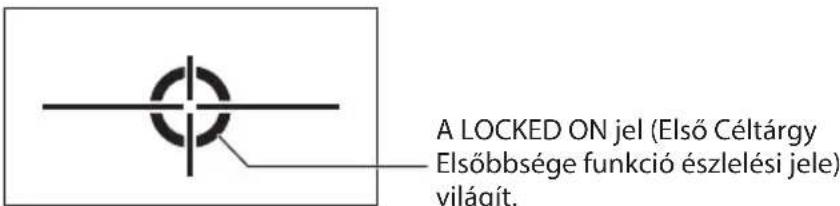

• Amikor Ön egymást átfedő tárgyakat mér, és kigyullad a LOCKED ON jel (Első Céltárgy Elsőbbsége funkció észlelési jele), akkor a kijelző a legközelebbi tárgy távolságát mutatja

• Kiváló minőségű, 6×-os nagyítású kereső, többrétegű bevonattal

• Nagyobb szemlencse a könnyű megfigyeléshez

• Váltás két méréskijelző üzemmód között a belső kijelzőn: Golf üzemmód (lejtéssel korrigált távolság (vízszintes távolság ± magasság) és a tényleges távolság) és Tényleges távolság üzemmód

A golf üzemmód (alapbeállítás) a lejtéssel korrigált távolságot mutatja (vízszintes távolság ± magasság), ami hasznos a golfnál

• Tényleges távolság beépített visszajelzője

• A folyamatos mérés funkció bekapcsolásához nyomja meg, és tartsa lenyomva a PWR gombot (kb. 8 másodpercig)

Automatikus kikapcsolás (ha a készenléti képernyőn kb. 8 másodpercig semmilyen műveletet nem végeztek)

Esőálló-JIS/IEC 4 (IPX4-gyel megegyező) védettségi kategória (a Nikon tesztfeltételei mellett)

Láthatatlan/szemre ártalmatlan EN/IEC osztályú 1M lézer Ez a készülék láthatatlan lézersugarat használ a méréshez. Megméri azt az időt, amely alatt a lézersugár megteszi az utat a távolságmérőtől a célig és vissza. A lézer visszaverődése és a mérési eredmények változhatnak az időjárási és környezeti viszonyoktól, valamint a céltárgy színétől, felületi kikészítésétől, méretétől, formájától és egyéb jellemzőitől függően. A mérés pontatlan vagy hibás lehet a következő esetekben:

• Havas, esős vagy ködös idő

• Kicsi vagy vékony céltárgy

• Fekete vagy sötét céltárgy

• A céltárgy lépcsős felületű

• Mozgó vagy rázkódó céltárgy

• Ha vízfelület távolságát szeretné megmérni

• A céltárgy távolságát üvegen keresztül méri meg

• Ha a céltárgy üveg vagy tükör

• Ha a lézer ferde beesési szögben érkezik a céltárgy visszaverő felületére l Néhány szó a mérési eredményekről Ez a készülék egy alapvető funkciókkal rendelkező távolságmérő. Mérési eredményei nem használhatók hivatalos bizonyítékként. A lézeres távolságmérő megismerése213

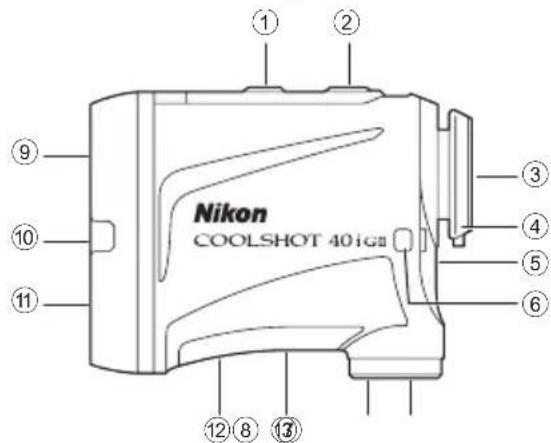

Elnevezések/Felépítés

• Lítiumelem (CR2), 1db 1 MODE gomb 2 PWR gomb (BEKAPCSOLÁS/Mérés gomb) 3 6×-os nagyítású egyszemes lencse 4 Szemkagyló/Dioptriaállító gyűrű 5 Dioptriamutató 6 Szíj befűzőlyuka 7 Elemrekesz fedele 8 Elemrekesz-fedél „Nyitás” jelölése 9 Egyszemes objektívlencse/Lézerkibocsátó nyílás 0 Tényleges távolság visszajelzője a Láthatatlan lézer érzékelőnyílása b Termékszám címkéje c Jelzés

• A tokon található karabinerszerű gyűrű csak a lézeres távolságmérő hordozására szolgál. Ne akasszon rá súlyos tárgyakat és ne húzza meg erősen. Hegymászásra nem használható.214

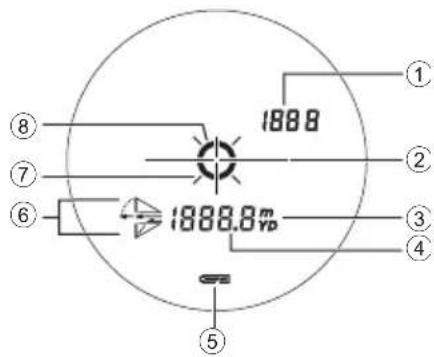

Belső kijelző 1 Tényleges távolság (Golf üzemmódban)* : „Sikertelen mérés” vagy „Nem lehet mérni” 2 Céltárgyjelölő : Célozza be a mérni kívánt tárgyat. Állítsa be a célt a jelölő közepére. 3 Mértékegység (m: méter/YD: yard) 4 Távolság : „Sikertelen mérés” vagy „Nem lehet mérni” 5 Akkumulátorszint visszajelzője 6 Golf üzemmód jelölése* 7 Lézersugár-kibocsátás jelzése : Akkor jelenik meg, amikor méréskor a készülék lézersugarat bocsát ki. Ne nézzen az objektívlencse irányába, amíg ez a jel látható. 8 LOCKED ON jel (Első Céltárgy Elsőbbsége funkció észlelési jele) : Egymást átfedő tárgyak mérésekor, ha a legközelebbi tárgy távolsága jelenik meg, ez a jel világít.

• A részletekért lásd: „A méréskijelző mód átállítása”.

• A készülék belső kijelzőjét a szemlencse felnagyítja. Bár úgy láthatja, hogy por jutott a készülékbe, az nem zavarja a mérés pontosságát.215

Első Céltárgy Elsőbbsége algoritmus Egymást átfedő tárgyak mérésekor az Első Céltárgy Elsőbbsége algoritmus a legközelebbi tárgy távolságát mutatja. LOCKED ON jel (Első Céltárgy Elsőbbsége funkció észlelési jele) Amikor Ön egymást átfedő tárgyakat mér, például egy zászlórudat fák háttere előtt, és a kijelző a legközelebbi tárgy távolságát mutatja, a keresőben világít a LOCKED ON jel (az Első Céltárgy Elsőbbsége funkció észlelési jele)*.

• Egyszeri mérés: Egymást átfedő tárgyak mérésekor, ha a legközelebbi tárgy távolsága látható, megjelenik a jel. Folyamatos mérés: Ha a kijelzett számadatok egy közelebbi tárgyra váltanak, megjelenik a jel. A LOCKED ON jel (Első Céltárgy Elsőbbsége funkció észlelési jele) világít. Tényleges távolság visszajelzője Ha a méréskijelző üzemmód Tényleges távolság üzemmódra van állítva, a tényleges távolság visszajelzője folyamatosan villog, amíg a lézeres távolságmérő be van kapcsolva. Így egy pillantással megállapítható, hogy a lejtésmérő funkció nincs használatban. Funkciók216

Elem típusa 1db 3V-os CR2 lítiumelem Az elem behelyezése/cseréje

1. Nyissa ki az elemrekesz fedelét.

Forgassa el az elemrekesz fedelét az óramutató járásával ellentétes irányba, majd vegye le.

2. Helyezze be az elemet.

Az elem cseréjéhez először vegye ki a régi elemet, azután helyezze be az újat. Az elem + és - pólusainak helyes irányban való behelyezéséhez kövesse az elemrekesz belsejében található elembehelyezési jeleket (az elemet a - pólussal felfelé kell behelyezni). Ha az elemet nem megfelelően helyezi be, a lézeres távolságmérő nem fog működni.

3. Helyezze vissza az elemrekesz fedelét.

Forgassa el az elemrekesz fedelét az óramutató járásával megegyező irányba, majd rögzítse. Az elemrekeszt a visszahelyezéskor teljesen forgassa el, és ellenőrizze, hogy rögzült-e.

• Az elemtartó rekesz fedelének elfordítása a vártnál nagyobb erőt igényelhet, mert a terméknél gumitömítés biztosítja a vízszigetelést. Akkumulátorszint visszajelzése Kijelző Leírás Bekapcsolás után csak 2 másodpercig látszik. Elegendő töltöttség áll rendelkezésre. Bekapcsolás után csak 2 másodpercig látszik. A töltöttség kezd alacsony lenni. Készüljön fel az elemcserére. Folyamatosan mutatja. Alacsony. Cserélje le az elemet egy újra. Villog. 3 villanás után automatikusan kikapcsol. Az elem lemerült. Cserélje le az elemet. Az elem behelyezése/cseréje217

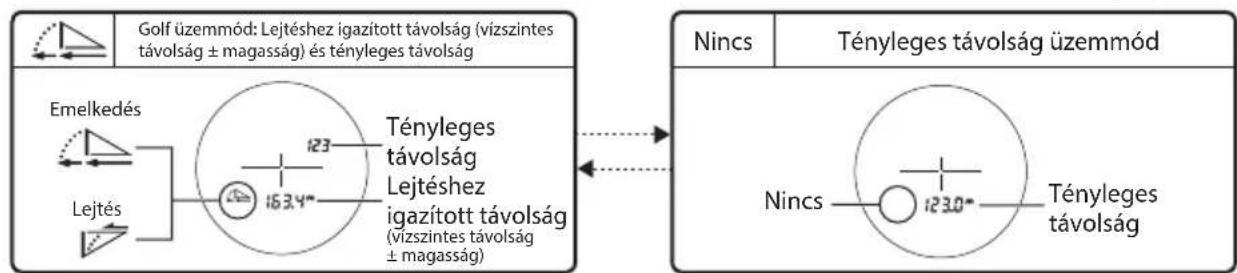

Váltás a két üzemmód között (lásd az alábbi ábrát) a golfjáték stílusa szerint. A megjelenített adatok az üzemmódtól függően eltérők. A gyári alapbeállítás a golf üzemmód.

1. A lézeres távolságmérő bekapcsolásához nyomja meg a PWR gombot.

2. A méréskijelző üzemmód a MODE gomb minden megnyomásakor vált.

Golf üzemmód: Lejtéshez igazított távolság (vízszintes távolság ± magasság) és tényleges távolság Tényleges távolság üzemmód Emelkedés Lejtés Nincs Tényleges távolság Lejtéshez igazított távolság (vízszintes távolság ±magasság) Tényleges távolság Nincs

• Tényleges távolság üzemmódban a tényleges távolság visszajelzője villog.

• A beállítás akkor is megmarad, amikor a lézeres távolságmérőt kikapcsolja. A méréskijelző mód átállítása218

A távolságkijelzés mértékegységének átállítása A mérési eredmények megjelenítési mértékegységeként YD (yard) vagy m (méter) választható. A gyári alapértelmezett beállítás az YD (yard).

1. A lézeres távolságmérő bekapcsolásához nyomja meg a PWR gombot.

2. Nyomja meg és tartsa lenyomva a MODE gombot legalább 1,5 másodpercig,

majd engedje el a gombot, amikor a távolságkijelző megváltozik. (yard) (méter)

• A beállítás akkor is megmarad, amikor a lézeres távolságmérőt kikapcsolja.219

Mérés Vigyázat — Az itt megadottaktól eltérő vezérlések, beállítások vagy használati eljárások negatív hatásokat idézhetnek elő, vagy a lézersugárzás miatt károsak lehetnek az egészségére.

• A mérés előtt tekintse át az egyes menübeállításokat „A méréskijelző mód átállítása” és „A távolságkijelzés mértékegységének átállítása” című részekben. A belső kijelző élességének beállítása Ha a belső kijelző rosszul látható, az alábbi eljárást követve állítsa be az élességet.

1. A készülék bekapcsolásához nyomja meg a PWR gombot.

2. Nézzen bele a keresőbe, és forgassa a dioptriabeállító gyűrűt addig, amíg a

belső kijelző éles nem lesz. Dioptriaállító gyűrű Mérés

1. A készülék bekapcsolásához nyomja meg a PWR gombot.

• Ha nagyjából 8másodpercig nem működteti a gombot, a készülék automatikusan kikapcsol.

2. Állítsa a keresőt a céltárgyra.

Állítsa a céltárgyjelölő középpontját a céltárgyra. Közvetlenül a bekapcsolás után Céltárgyjelölő

3. A méréshez nyomja meg a PWR gombot.

Mérés után kb. 8másodpercre megjelennek a mért eredmények, aztán az eszköz kikapcsol. Az újbóli méréshez nyomja meg a PWR gombot, amíg a készülék be van kapcsolva.220

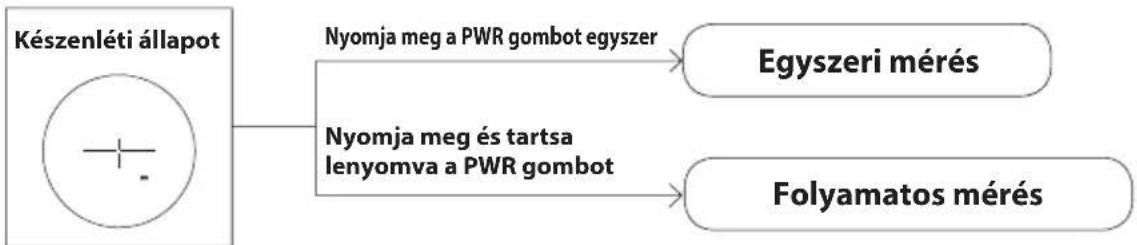

Egyszeri mérés Ha a PWR gombot egyszer nyomja meg, egyszeri mérés kezdődik, majd az eszköz megjeleníti az eredményeket. Mért távolság kijelzési példája Mérési hiba példája Folyamatos mérés A folyamatos mérés elindításához tartsa lenyomva a PWR gombot kb. 8másodpercig. A mérés során a mért értékek egymás után jelennek meg, miközben villog a lézersugár-kibocsátás jelzése. Ha leveszi az ujját a gombról, akkor a folyamatos mérés megáll. Készenléti állapot Folyamatos mérés Nyomja meg a PWR gombot egyszer Nyomja meg és tartsa lenyomva a PWR gombot Egyszeri mérés l Golfpályán található zászlórúd mérésekor A kézremegés hatásainak lehető legalacsonyabb szinten tartására – folyamatos mérési módban – tartsa a zászlórudat a céltárgyjelölő középpontjában.221

Specifikációk Mérési távolság (tényleges távolság) 7,5–1460méter/8–1600yard Távolság kijelzése (növekedés) Tényleges távolság (felső): Minden 1 m/yd. Tényleges távolság (alsó): Minden 0,5 m/yd. Lejtéshez igazított távolság (alsó): Minden 0,2m/yd. Pontosság (tényleges távolság)

±0,75 m/yd. (700m/yd. alatt) ±1,25 m/yd. (700m/yd. és a felett, 1000m/yd. alatt) ±1,75 m/yd. (1000m/yd. és a felett) Nagyítás (×) 6 Az objektívlencse tényleges átmérője (mm)

Valós látószög (valós) (˚) 7,5 Betekintési távolság (mm) 18,0 Betekintő lencse (mm) 3,5 Dioptria beállítása ±4m

Méretek (H × M × Sz) (mm/hüvelyk) 96 × 74 × 41/3,8 × 2,9 × 1,6 Tömeg (g/oz.) Körülbelül 170/6,0 (elem nélkül) Működési hőmérséklet (˚C/˚F) -10 — +50/14 — 122 Működési páratartalom (%RH) 80 vagy kevesebb (pára kicsapódása nélkül) Áramforrás 1db CR2 lítiumelem (3V DC) Automatikus kikapcsolás (kb. 8mp tétlenség után) Szerkezet Esőálló

Elektromágneses összeférhetőség FCC 15. rész, B szakasz, B osztály, EU:EMC direktíva, AS/NZS, VCCI B osztály,

Környezet RoHS, WEEE Lézer osztályozása IEC60825-1: 1M Osztályú/Lézertermék FDA/21 CFR 1040.10. Rész: I. Osztályú Lézertermék Technikai megjegyzések222

Hullámhossz (nm) 905 Impulzushossz (ns) 9,7 Kimenet (W) 33,8 Sugárdivergencia (mrad) Függőleges: 0,25, Vízszintes: 1,8

• A céltárgy alakjától, felületi textúrájától és jellegétől és/vagy az időjárási körülményektől függően lehetséges, hogy a termék nem tudja teljesíteni a műszaki adatok közt megadott értékeket.

A Nikon mérési körülményei között.

A termék JIS/IEC 4 (IPX4-gyel megegyező) védettségi kategóriába esik (a Nikon tesztfeltételei mellett). Ez a besorolás nem garantálja a vízállóságot, sem azt, hogy minden környezeti feltételt károsodástól és egyéb problémáktól mentesen elvisel. Tartsa be az alábbi óvintézkedéseket a használat során:

• Neműködtesseaterméketfolyóvízalatt,netartsafolyóvízalá.

• Haatermékmozgóalkatrészeinnedvességetveszészre,függesszefelahasználatátéstöröljeszárazra. Elem élettartama Kb. 8 000 alkalom (kb. 20°C-on (68°F)) Ez a szám a hőmérséklettől és más tényezőktől függően változhat. Csak útmutatóként használja.

• ANikonlézerestávolságmérőhözadottelemmelaműködéstellenőrizheti.Atermészeteselektromoskisülésmiattezen elem élettartama valószínűleg rövidebb lesz a fentiekben megadottnál.223

Hibaelhárítás/javítás Ha a készülék nem a várakozásoknak megfelelően működik, nézze át az alábbi ellenőrzőlistát, mielőtt kapcsolatba lép a helyi viszonteladóval vagy azzal szaküzlettel, ahol vásárolta. l Ha probléma van a termékkel. Probléma Ok/Megoldás

• Nyomja meg a PWR gombot (a ház tetején).

• Ellenőrizze, hogy az elem megfelelően van-e behelyezve.

• Cserélje le az elemet egy újra.

• Ellenőrizze a beállításokat.

• Ellenőrizze, hogy meg tud-e mérni egy nagy, közeli céltárgyat (például: egy épületet kb. 15 m/yd. távolságra Ön előtt).

• Szükség esetén tisztítsa meg a lencsefelületet.

• A belső kijelzőn egy [ ] jel látszik

• Ez valamilyen hibát jelez. Lépjen kapcsolatba a helyi viszonteladóval vagy azzal a szaküzlettel, ahol a terméket vásárolta. l Ha javításra van szüksége, lépjen kapcsolatba a helyi viszonteladóval vagy azzal a szaküzlettel, ahol a terméket vásárolta. A készüléket ne próbálja megjavítani, és ne szerelje szét. Ez súlyos balesetet okozhat. Felhívjuk figyelmét, hogy a Nikon semmilyen közvetlen vagy közvetett kárért nem felelős, ha a felhasználó megpróbálja a készüléket megjavítani vagy szétszerelni.224
