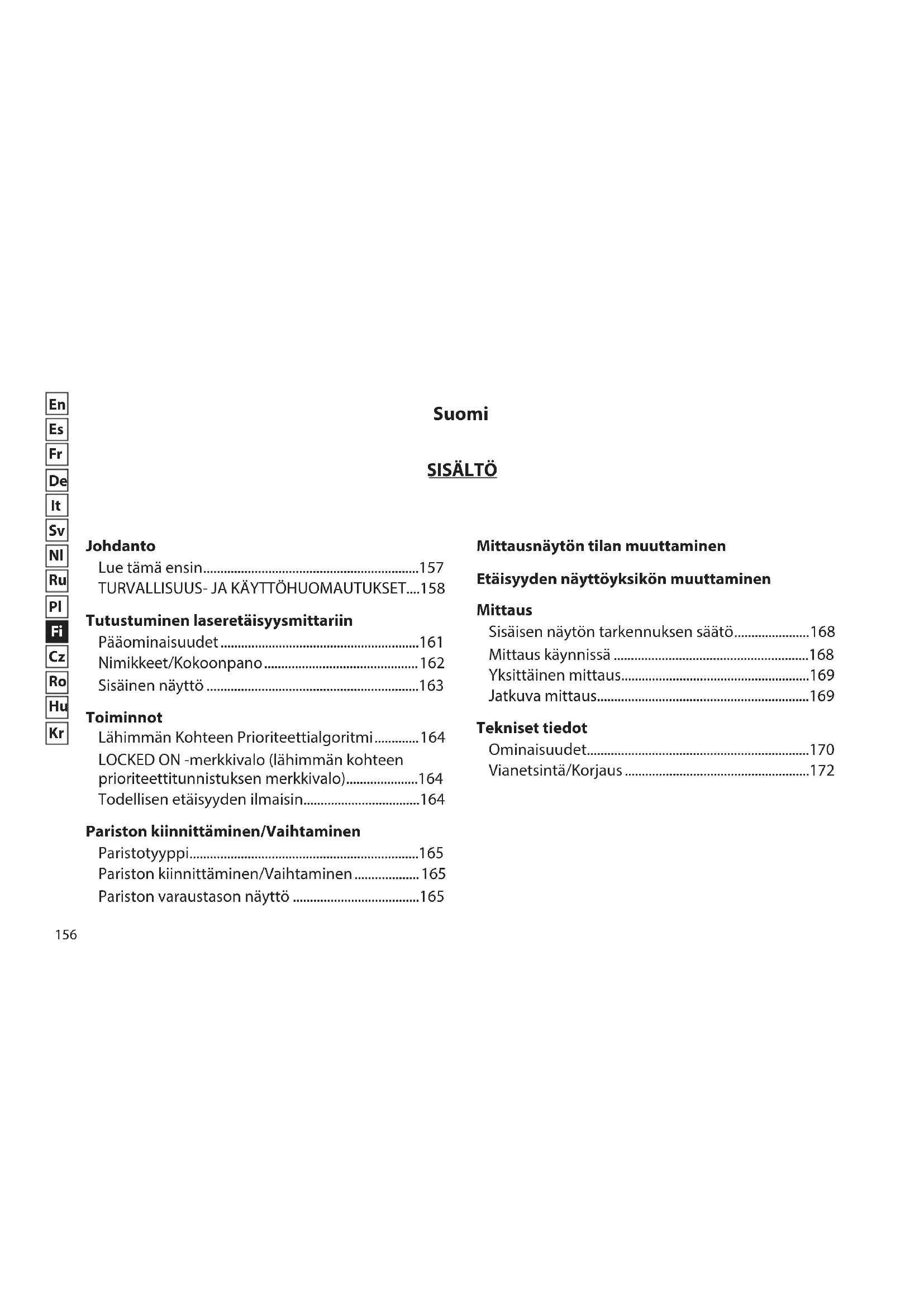

KÄYTTÖOHJE Coolshot 40i GII NIKON

• Tutustuminen laseretäisyysmittariin Pääominaisuudet p. 161
• Nimikkeet/Kokoonpano p. 162
• Sisäinen näyttö p. 163
• Toiminnot Lähimmän Kohteen Prioriteettialgoritmi p. 164
• LOCKED ON -merkkivalo (lähimmän kohteen prioriteettitunnistuksen merkkivalo) p. 164
• Todellisen etäisyyden ilmaisin p. 164
• Pariston kiinnittäminen/Vaihtaminen Paristotyyppi p. 165
• Pariston kiinnittäminen/Vaihtaminen p. 165
• Pariston varaustason näyttö p. 165
• Mittausnäytön tilan muuttaminen Etäisyyden näyttöyksikön muuttaminen Mittaus Sisäisen näytön tarkennuksen säätö p. 168
• Mittaus käynnissä p. 168
• Yksittäinen mittaus p. 169
• Jatkuva mittaus p. 169
• Tekniset tiedot Ominaisuudet p. 170
• Vianetsintä/Korjaus Suomi157 p. 172

Johdanto Lue tämä ensin Kiitämme sinua Nikon -laseretäisyysmittarin valinnasta. Lue tämä käyttöohje huolellisesti ennen tämän tuotteen käyttöä oikean käytön varmistamiseksi. Pidä tämä käyttöohje lukemisen jälkeen helposti saatavilla olevassa paikassa myöhempää tarvetta varten. l Käyttöohjeesta

Mitään käyttöohjeen osaa ei saa monistaa, levittää, jäljentää, tallentaa tiedonhakujärjestelmään tai kääntää millekään kielellä missään muodossa, millään tavalla, ilman Nikonin etukäteistä kirjallista suostumusta.

• Tämän käyttöohjeen kuvat ja näytön sisältö saattavat poiketa todellisesta tuotteesta.

• Nikon ei vastaa mistään tämän käyttöohjeen mahdollisesti sisältämistä virheistä.

• Tämän tuotteen ulkonäkö, tekniset tiedot ja ominaisuudet voivat muuttua ilman ennakkoilmoitusta. l Radiohäiriöitä koskevista ohjaimista

Tämä laite on FCC-määräysten osan 15 vaatimusten mukainen. Sen käyttöä koskevat seuraavat kaksi ehtoa: (1) Tämä laite ei saa aiheuttaa haitallisia häiriöitä ja (2) tämän laitteen tulee sietää kaikkia mahdollisia häiriöitä, mukaan lukien ei-toivottua toimintaa aiheuttavat häiriöt.

Tämä laite on testattu ja todettu luokan B mukaiseksi digitaalilaitteeksi FCC-määräysten osan 15 ja Euroopan Unionin EMC-direktiivin edellyttämässä laajuudessa. Näiden rajoitusten tarkoituksena on varmistaa suojaus haitallisia häiriösignaaleja vastaan asuinalueilla. Tämä laite luo, käyttää ja säteilee radiotaajuusenergiaa, joten jos sitä ei suojata määräysten mukaisesti, se voi häiritä radioliikennettä. Tosin siitä ei ole mitään takuuta, että häiriötä ei esiinny tietyissä käyttökohteissa. Jos tämä laite häiritsee radion tai television käyttöä, mikä voidaan helposti selvittää kytkemällä laite pois ja päälle, kehotamme käyttäjää poistamaan häiriötekijät jollakin seuraavista toimenpiteistä:

• Suuntaa tai kohdista vastaanottoantenni uudelleen.

• Lisää laitteen ja vastaanottimen välistä keskinäistä etäisyyttä.

• Ota yhteys jälleenmyyjään tai asiantuntevaan radio-/TV-asentajaan avun saamiseksi. Ilmoitus Kanadassa asuville asiakkaille

Noudata tämän käyttöohjeen ohjeita tarkasti, jotta tuotteen käyttö on turvallista ja vältetään mahdolliset loukkaantumiset ja omaisuusvahingot käyttäjälle ja muille. Tuotteen oikea käyttö edellyttää ohjeiden perusteellista tuntemista. VAROITUS Tämä ilmoittaa, että väärinkäyttö annetut ohjeet laiminlyöden voi aiheuttaa vakavan loukkaantumisen tai kuoleman. HUOMAUTUS Tämä ilmoittaa, että väärinkäyttö annetut ohjeet laiminlyöden voi aiheuttaa loukkaantumisen tai aineellista vahinkoa. TURVALLISUUSHUOMAUTUKSET (Laser) Tämä tuote käyttää näkymätöntä lasersädettä. Huomioi seuraavat seikat: VAROITUS

• Älä paina virtapainiketta silloin, kun katsot laserlähettimen aukkoon. Tästä voi aiheutua silmävammoja.

• Älä suuntaa silmiin.

• Älä osoita lasersädettä ihmisiä kohti.

• Älä katso lasereihin toisilla optisilla instrumenteilla, kuten linssien tai kiikareiden läpi. Tästä voi aiheutua silmävammoja.

• Kun et mittaa, pidä sormet poissa virtapainikkeelta välttääksesi laserin lähettämisen epähuomiossa.

• Kun laitetta ei käytetä pitkään aikaan, poista paristo.

• Älä pura, korjaa tai tee muutoksia tuotteeseen. Lasersäteily voi olla vahingollista terveydelle. Jos tuote puretaan, korjataan tai siihen tehdään muutoksia, valmistajan takuu ei enää kata sitä.

• Pidä tuote poissa lasten ulottuvilta. TURVALLISUUSHUOMAUTUKSET (Monokulaari) VAROITUS

• Älä koskaan katso suoraan aurinkoon, voimakkaaseen valoon tai lasereihin käyttäessäsi tätä tuotetta. Seurauksena voi olla vakava silmävamma tai sokeus. HUOMAUTUS

• Älä jätä pakkauksessa käytettävää muovipussia tai pieniä osia pienten lasten ulottuville. Pussi saattaa tukkia lapsen suun ja nenän ja aiheuttaa tukehtumisen.

• Varmista, että lapset eivät vahingossa niele pieniä osia tai lisävarusteita. Jos lapset nielaisevat näitä osia, hakeudu välittömästi lääkärin hoitoon.

• Kytke tämä tuote pois käytöstä, kun sitä ei käytetä.

• Kuljeta tätä tuotetta kotelossa.

• Jos tämä tuote ei toimi oikein mistä tahansa syystä, lopeta käyttäminen välittömästi ja ota yhteys valtuutettuun Nikon- huoltoon.159

• Älä aseta tätä tuotetta epätasaiselle alustalle. Se voi tippua ja aiheuttaa loukkaantumisen tai vikatoiminnan.

• Älä käytä tätä tuotetta kävellessäsi. Voit törmätä johonkin tai kaatua ja aiheuttaa loukkaantumisen tai vikatoiminnan.

• Älä heiluta tätä tuotetta sen hihnasta. Voit osua muihin ja aiheuttaa loukkaantumisen.

• Tämän tuotteen kumiosat (kuten silmäsuppilo) tai toimitukseen kuuluvan kotelon ja hihnan kumiosat saattavat heikentyä, jos niitä käytetään tai varastoidaan pitkään. Heikentynyt kumi voi kiinnittyä vaatteisiin ja aiheuttaa tahroja. Tarkasta niiden kunto ennen käyttöä ja ota yhteys valtuutettuun Nikon-huoltoon, jos havaitset vian.

• Kumisen silmäsuppilon pitkäaikainen käyttö voi aiheuttaa ihon tulehtumista. Jos oireita kehittyy, lopeta käyttö ja hakeudu välittömästi lääkärin hoitoon. HUOMAUTUKSET (Litiumparisto) Litiumpariston vääränlainen käyttö voi johtaa sen vahingoittumiseen ja vuotamiseen, mikä aiheuttaa laitteen ruostumista tai käsien ja vaatteiden tahriintumista. Huomioi seuraavat seikat:

• Asenna paristo oikein niin, että napaisuudet + ja – täsmäävät.

• Poista paristo, kun se on tyhjentynyt tai sitä ei käytetä pitkään aikaan.

• Pidä paristo pois tulen tai veden luota. Älä koskaan pura paristoa.

• Älä lataa litiumparistoa.

• Älä oikosulje paristolokeron liitäntää.

• Älä kanna paristoa avaimien tai kolikoiden kanssa samassa taskussa tai pussissa. Paristoon voi tulla oikosulku, ja se voi ylikuumentua.

• Jos litiumparistosta vuotavaa nestettä roiskuu vaatteille tai iholle, huuhtele runsaalla vedellä. Jos sitä joutuu silmiin tai suuhun, huuhtele vedellä ja hakeudu välittömästi lääkärin hoitoon.

• Hävitä litiumparisto paikallisten määräysten mukaisesti.

• Älä altista tätä tuotetta iskuille.

• Jos tuote saa vahingossa voimakkaan iskun tai putoaa ja epäilet vikatoimintaa, ota välittömästi yhteys paikalliseen jälleenmyyjän tai valtuutettuun Nikon-huoltoon.

• Älä käytä tuotetta veden alla.

• Pyyhi sadepisarat, vesi, hiekka ja mutatahrat pois tuotteesta niin pian kuin mahdollista pehmeällä, puhtaalla liinalla.

• Kun tämä tuote altistuu äärimmäisille lämpötilamuutoksille (jos se esimerkiksi tuodaan nopeasti kylmästä paikasta kuumaan paikkaan tai päinvastoin), linssipinnoista voi tulla sameita. Älä käytä tuotetta, ennen kuin sameus on kadonnut.

• Älä jätä tuotetta autoon kuumana tai aurinkoisena päivänä äläkä myöskään lämpöä kehittävän laitteen läheisyyteen.160

• Älä jätä okulaaria suoraan auringonvaloon. Kosteuden tiivistyminen linssin pinnalle voi vahingoittaa sisäisen näytön pintaa. HOITO- JA KUNNOSSAPITOHUOMAUTUKSET LINSSI Varmista, ettet koske linssipintaa suoraan käsillä sen puhdistuksen aikana. Poista pöly tai nukka puhaltimella*. Jos linssissä on sormenjälkiä tai muita tahroja, joita ei voi poistaa puhaltimella, pyyhi linssi kuivalla pehmeällä liinalla tai silmälasien puhdistusliinalla pyörivin liikkein linssin keskeltä aloittaen ja kohti reunoja jatkaen. Pyyhkiminen liian kovaa tai pyyhkiminen kovalla materiaalilla saattaa vaurioittaa linssiä. Jos tämä ei onnistu, pyyhi linssiä varovasti liinalla, joka on kostutettu vähäisellä määrällä kaupallista linssinpuhdistusainetta. PÄÄRUNKO Poistettuasi pölyn kevyesti puhaltimen avulla puhdista rungon pinta pehmeällä, puhtaalla liinalla. Jos tuotetta on käytetty merenrannalla, pyyhi rungossa mahdollisesti oleva suola kostealla, pehmeällä, puhtaalla liinalla ja pyyhi sitten kuivaksi kuivalla liinalla. Älä käytä bentseeniä, tinneriä tai muuta orgaanista liuotinta sisältävää pesuainetta. SÄILYTYS Kosteissa tiloissa linssipintoihin voi tiivistyä vettä tai muodostua hometta. Siksi tuotetta on hyvä säilyttää kuivassa ja viileässä paikassa. Sen jälkeen kun olet käyttänyt etäisyysmittaria sateisena päivänä tai iltana, kuivaa se huolellisesti huoneenlämpötilassa ja säilytä kuivassa, viileässä paikassa.

• Kuminen puhdistustyökalu, joka puhaltaa ilmaa suuttimesta.

Erillisen keräyksen merkki Euroopan maissa Tämä merkki osoittaa, että tämä paristo kerätään erikseen.Seuraavat maininnat koskevat vain käyttäjiä Euroopan maissa.• Tämä paristo kerätään erikseen asianmukaisista keräyspisteistä. Älä hävitä paristoa talousjätteiden mukana.• Lisätietoja saat jälleenmyyjältä tai paikallisilta jätehuoltoviranomaisilta.

Erillisen keräyksen merkki Euroopan maissa Tämä merkki osoittaa, että tämä tuote kerätään erikseen.Seuraavat maininnat koskevat vain käyttäjiä Euroopan maissa.• Tämä tuote kerätään erikseen asianmukaisista keräyspisteistä. Älä hävitä paristoa talousjätteiden mukana.• Lisätietoja saat jälleenmyyjältä tai paikallisilta jätehuoltoviranomaisilta.161

• Lähimmän Kohteen Prioriteettialgoritmi tekee lipputangon mittaamisesta helppoa

• LOCKED ON -merkkivalo (lähimmän kohteen prioriteettitunnistuksen merkkivalo) syttyy mitattaessa limittäisiä kohteita, ja näytöllä näkyy etäisyys lähimpään kohteeseen

• Laadukas 6-kertainen suurennus ja monikalvoinen päällystys

• Suurempi okulaari helpompaa tarkastelua varten

• Valitse kahdesta mittausnäytön tilasta sisäiselle näytölle: Golftila (kulmakorjattu etäisyys (vaakasuora etäisyys ± korkeus) ja todellinen etäisyys) ja todellisen etäisyyden tila

• Golftilalla (oletusasetus) näytetään peliä hyödyttävä kulmakorjattu etäisyys (vaakasuora etäisyys ± korkeus)

• Sisäänrakennettu todellisen etäisyyden ilmaisin

• Aktivoi jatkuva mittaus pitämällä PWR-painiketta painettuna (enintään noin 8 sekunnin ajan)

Automaattinen virran sulkeminen (valmiustilanäytöltä, jos laitetta ei ole käytetty 8 sekuntiin)

Sateenkestävä-vastaa JIS/IEC-suojausluokkaa 4 (IPX4) (Nikonin testiolosuhteissa)

• Näkymätön/Silmälle vaaraton EN/IEC-luokan 1M Laser Tämä tuote käyttää näkymätöntä lasersädettä mittaukseen. Se mittaa ajan, jonka lasersäde tarvitsee kulkiessaan etäisyysmittarilta kohteelle ja takaisin. Laserheijastuksen laatu ja mittaustulokset vaihtelevat ilmaston ja ympäristöolosuhteiden sekä kohteen värin, pinnanlaadun, koon, muodon ja muiden ominaisuuksien mukaan. Mittaustulos voi olla epätarkka tai virheellinen seuraavissa tapauksissa:

• Lumessa, sateessa tai sumussa

• Pieni tai kapea kohde

• Musta tai tumma kohde

• Kohteen pinnassa on porrastuksia

• Kohde liikkuu tai tärisee

• Kun kohteeksi valitaan veden pinta

• Kohdetta mitataan lasin läpi

• Jos kohde on lasia tai peili

• Kun laser osuu kohteen heijastavaan pintaan vinossa l Mittaustuloksista Tämä laite on perusmallin etäisyysmittari. Sen antamia mittaustuloksia ei voida käyttää virallisina todisteina. Tutustuminen laseretäisyysmittariin162

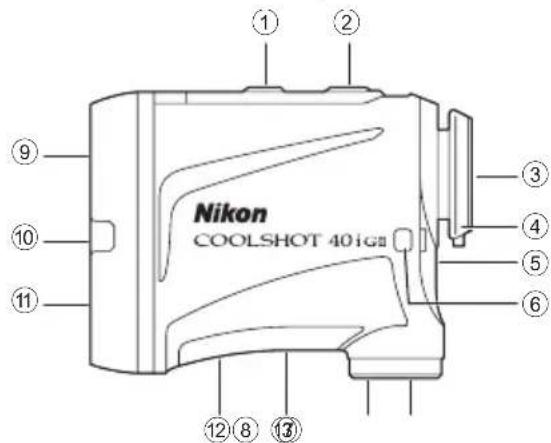

Nimikkeet/Kokoonpano

Virtapainike (VIRTA PÄÄLLE-/Mittauspainike) 3 6-kertaisella suurennuksella varustettu okulaari 4 Silmäsuppilo/Diopterin säätörengas 5 Diopterin indeksi 6 Hihnan reikä 7 Paristolokeron kansi 8 Paristolokeron kannen Auki-merkintä 9 Monokulaarinen objektiivi / Laserlähettimen aukko 0 Todellisen etäisyyden ilmaisin a Näkymättömän laserin tunnistimen aukko b Tuotenumero/Tyyppitarra c Merkintä

• Karabiinihaka, joka toimitetaan kotelon mukana, on tarkoitettu vain laseretäisyysmittarin kantamiseen. Älä ripusta siihen mitään painavaa tai vedä sitä voimakkaasti. Sitä ei saa käyttää kiipeilyssä.163

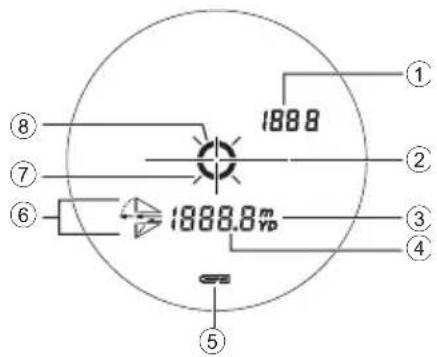

Sisäinen näyttö 1 Todellinen etäisyys (golftilassa)* : ”Mittaus epäonnistui” tai ”Etäisyyttä ei voi mitata” 2 Kohdemerkki : Tähtää mitattavaan kohteeseen. Sijoita kohde merkin keskelle. 3 Mittayksikkö (m: metri/YD: jaardi) 4 Etäisyys : ”Mittaus epäonnistui” tai ”Etäisyyttä ei voi mitata” 5 Pariston varaustason näyttö 6 Golftilan merkki* 7 Lasersäteilyn merkintä : Tulee näkyviin, kun lasersäteilyä käytetään mittaukseen. Älä katso objektiivilinssin puolelle, kun tämä merkki on näkyvissä. 8 LOCKED ON -merkkivalo (lähimmän kohteen prioriteettitunnistuksen merkkivalo) : Mitattaessa limittäisiä kohteita ja näytettäessä etäisyyttä lähimpään kohteeseen tämä merkki palaa.

• Lisätietoja on kohdassa ”Mittausnäytön tilan muuttaminen”.

• Okulaari suurentaa tämän tuotteen sisäistä näyttöä. Vaikka voit ehkä nähdä sisällä pölyä, tämä ei vaikuta mittauksen tarkkuuteen.164

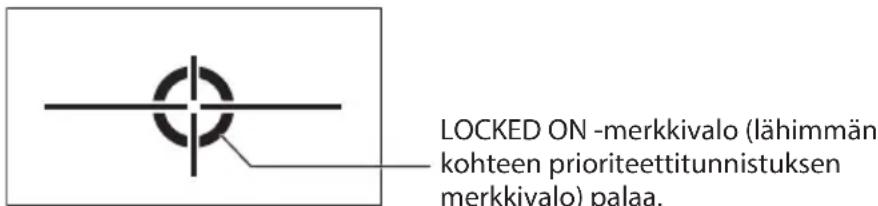

Lähimmän Kohteen Prioriteettialgoritmi Limittyviä kohteita mitattaessa Lähimmän Kohteen Prioriteettialgoritmi näyttää etäisyyden lähimpään kohteeseen. LOCKED ON -merkkivalo (lähimmän kohteen prioriteettitunnistuksen merkkivalo) Mitattaessa limittyviä kohteita, kuten lipputankoa ja puita sen taustalla, ja etäisyys lähimpään kohteeseen näkyy taustalla, LOCKED ON -merkkivalo (lähimmän kohteen prioriteettitunnistuksen merkkivalo)* syttyy etsimeen.

• Yksittäinen mittaus: Päällekkäisiä kohteita mitattaessa, ja kun etäisyys lähimpään kohteeseen näytetään, merkki tulee näyttöön. Jatkuva mittaus: Kun esitetyt hahmot siirtyvät lähempään kohteeseen, merkki tulee näyttöön. LOCKED ON -merkkivalo (lähimmän kohteen prioriteettitunnistuksen merkkivalo) palaa. Todellisen etäisyyden ilmaisin Kun mittausnäytön tila on asetettu todellisen etäisyyden tilaan, todellisen etäisyyden ilmaisin vilkkuu, kun laseretäisyysmittari on PÄÄLLÄ. Yhdellä silmäyksellä selviää, että kaltevuusmittaritoimintoa ei käytetä. Toiminnot165

Paristotyyppi 3V:n CR2-litiumparisto, 1 kpl Pariston kiinnittäminen/Vaihtaminen

1. Avaa paristolokeron kansi.

Kierrä paristolokeron kantta vastapäivään ja irrota se.

Kun vaihdat paristoa, ota ensin vanha paristo pois ja aseta sitten uusi tilalle. Noudata paristolokeron sisällä olevaa pariston asetusmerkintää ja aseta pariston plus- ja miinuspäät oikein päin (miinuspuoli ylöspäin). Jos paristoa ei ole asetettu oikein, laseretäisyysmittari ei toimi.

3. Kiinnitä paristolokeron kansi.

Kierrä paristolokeron kantta myötäpäivään ja kiinnitä se tiukasti. Kun kiinnität paristolokeron kantta, ruuvaa se kokonaan kiinni ja tarkista kiinnitys.

• Akkutilan kannen kiertäminen voi olla vaikeaa, sillä tuotteessa on kuminen tiiviste, joka varmistaa vedenpitävyyden. Pariston varaustason näyttö Näyttö Kuvaus Virran kytkemisen jälkeen, näkyy vain 2 sekunnin ajan. Riittävästi tehoa käytettävissä. Virran kytkemisen jälkeen, näkyy vain 2 sekunnin ajan. Teho laskemassa. Valmistaudu pariston vaihtoon. Näytetään jatkuvasti. Alhainen. Paristo tulee vaihtaa uuteen. Vilkkuu. 3 vilkunnan jälkeen automaattinen virrankatkaisu. Paristo on tyhjä. Vaihda paristo. Pariston kiinnittäminen/Vaihtaminen166

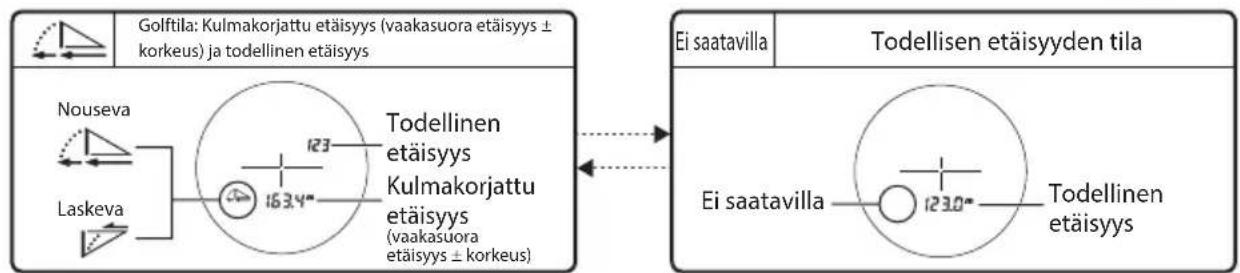

Mittausnäytön tilan muuttaminen Valitse kahdesta tilasta (katso alla oleva kuva) golf-pelityylisi mukaan. Näytetyt tiedot vaihtelevat tilan mukaan. Oletusasetuksena on golfasetus.

1. Kytke laseretäisyysmittari käyttöön painamalla virtapainiketta.

2. Mittausnäytön tila vaihtuu aina, kun painat MODE-painiketta.

Golftila: Kulmakorjattu etäisyys (vaakasuora etäisyys ± korkeus) ja todellinen etäisyys Todellisen etäisyyden tila Nouseva Laskeva Ei saatavilla Todellinen etäisyys Kulmakorjattu etäisyys (vaakasuora etäisyys ± korkeus) Todellinen etäisyys Ei saatavilla

• Todellisen etäisyyden tilassa todellisen etäisyyden ilmaisin vilkkuu.

• Asetus tallennetaan, vaikka laseretäisyysmittari kytketään POIS PÄÄLTÄ.167

Etäisyyden näyttöyksikön muuttaminen Valitse mittaustulosten näyttöyksiköksi YD (jaardit) tai m (metrit). Oletusasetuksena on YD (jaardit).

1. Kytke laseretäisyysmittari käyttöön painamalla virtapainiketta.

2. Pidä MODE-painiketta painettuna vähintään 1,5sekunnin ajan ja nosta sormi

painikkeelta, kun etäisyyden näyttöyksikkö muuttuu. (jaardi) (metri)

• Asetus tallennetaan, vaikka laseretäisyysmittari kytketään POIS PÄÄLTÄ.168

Mittaus Varo — Muut kuin tässä kuvatut ohjaimet, säädöt tai toimintatavat saattavat aiheuttaa lasersäteilystä aiheutuvia, terveyteesi kohdistuvia negatiivisia vaikutuksia tai vaurioita.

• Vahvista jokainen valikkoasetus ennen mittausta ”Mittausnäytön tilan muuttaminen”- ja ”Etäisyyden näyttöyksikön muuttaminen” -kohtien mukaisesti. Sisäisen näytön tarkennuksen säätö Jos sisäistä näyttöä on vaikea nähdä, säädä tarkennusta seuraavalla tavalla.

1. Kytke virta painamalla virtapainiketta.

2. Katso okulaarin läpi ja käännä diopterin säätörengasta, kunnes sisäinen näyttö

tarkentuu. Diopterin säätörengas Mittaus käynnissä

1. Kytke virta painamalla virtapainiketta.

• Jos et käytä painiketta noin 8sekuntiin, virta katkeaa automaattisesti.

2. Tähtää kohteeseen.

Sijoita kohdemerkin keskikohta kohteeseen. Heti virran päällekytkennän jälkeen Kohdemerkki

3. Mittaa painamalla virtapainiketta.

Mittauksen jälkeen mitattuja tuloksia näytetään noin 8 sekunnin ajan, jonka jälkeen virta kytkeytyy pois päältä. Mittaa uudelleen painamalla virtapainiketta virran ollessa kytkettynä.169

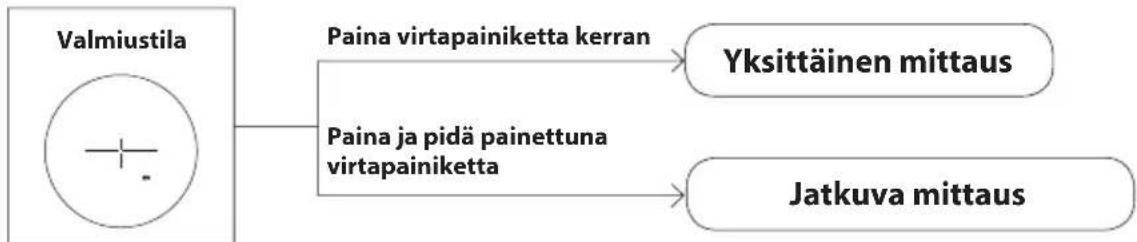

Yksittäinen mittaus Virtapainikkeen painaminen kerran käynnistää yhden mittauksen, minkä jälkeen tulos tulee näytölle. Esimerkki mitatun etäisyyden näytöstä Esimerkki epäonnistuneesta mittauksesta Jatkuva mittaus Painamalla ja pitämällä painettuna virtapainiketta käynnistyy jatkuva mittaus noin 8 sekunniksi. Mitattu tulos näytetään mittauksen aikana peräkkäin, kun laserlähettimen säteilymerkki vilkkuu. Jos nostat sormesi painikkeelta, jatkuva mittaus keskeytyy. Valmiustila Jatkuva mittaus Paina virtapainiketta kerran Paina ja pidä painettuna virtapainiketta Yksittäinen mittaus l Mitattaessa etäisyyttä lipputankoon golfkentällä Tarkenna lipputanko kohdemerkin keskelle jatkuvalla mittaustoiminnolla käden tärinän minimoimiseksi.170

Ominaisuudet Mittausalue (todellinen etäisyys) 7,5 – 1460 metriä/8 – 1600 jaardia Etäisyyden näyttö (lisäys) Todellinen etäisyys (ylempi): Näyttöväli 1 m/jaardi Todellinen etäisyys (alempi): Näyttöväli 0,5 m/jaardia Kulmakorjattu etäisyys (alempi): Näyttöväli 0,2 m/jaardia Tarkkuus (todellinen etäisyys)

Kulmamääräinen näkökenttä (todellinen) (°) 7,5 Katseluetäisyys (mm) 18,0 Lähtöaukko (mm) 3,5 Diopterin säätö ±4 m

Mitat (pituus × korkeus × leveys) (mm/ tuumaa) 96 × 74 × 41/3,8 × 2,9 × 1,6 Paino (g/oz.) Noin 170/6,0 (ilman paristoa) Käyttölämpötila (˚C/˚F) -10 — +50/14 — 122 Kosteus käyttöolosuhteissa (%, suhteellinen) 80 tai alle (ei kastekondensaatiota) Virtalähde CR2-litiumparisto, 1 kpl (3V DC) Automaattinen virrankatkaisu (kun käyttämättä noin 8 sekuntia) Rakenne Sateenkestävä

Sähkömagneettinen yhteensopivuus FCC Osa15 AlaOsaB luokka B, EU:EMC-direktiivi, AS/NZS, VCCI-luokkaB,

Ympäristö RoHS, WEEE Laserluokka IEC60825-1: Luokan 1M/Lasertuote FDA/21 CFR Osa 1040.10: Luokan I Lasertuote Tekniset tiedot171

Aallonpituus (nm) 905 Pulssin kestoaika (ns) 9,7 Teho (W) 33,8 Suuntapoikkeama (mrad) pystysuora: 0,25/vaakasuora: 1,8

• Tuotteen ominaisuuksia ei ehkä saavuteta kohteen muodon, pinnan rakenteen ja ominaisuuksien ja/tai sääolosuhteiden vuoksi.

Nikonin mittausolosuhteissa.

Tässä tuotteessa on JIS/IEC-suojausluokkaa 4 (IPX4) vastaavat ominaisuudet (Nikonin testiolosuhteissa). Luokitus ei takaa laitteen vedenkestävyyttä kaikissa olosuhteissa tai sitä, ettei vaurioita tai ongelmia esiinny missään olosuhteissa. Huomioi käytön aikana seuraavat seikat:

• Äläkäytätaipidätuotettajuoksevassavedessä.

• Joskosteuttahavaitaantuotteenliikkuvissaosissa,keskeytätuotteenkäyttöjapyyhisekuivaksi. Pariston kestoaika Noin 8000 kertaa (noin lämpötilassa 20°C (68°F)) Tämä saattaa vaihdella ympäristön lämpötilan ja muiden tekijöiden. Määrä on vain suuntaa-antava.

• TämänNikoninlaseretäisyysmittarinmukanatoimitettuparistoontarkoitettutoiminnantarkastamiseen.Luonnollisen sähköisen purkautumisen vuoksi pariston kestoaika on todennäköisesti lyhyempi kuin edellä on mainittu.172

Vianetsintä/Korjaus Jos tuote ei toimi odotetulla tavalla, tarkasta alla oleva luettelo ennen kuin otat yhteyden paikalliseen jälleenmyyjään tai tuotteen ostopaikkaan. l Jos tuotteen kanssa ilmenee ongelmia. Ongelma Syy/Ratkaisu

• Paina virtapainiketta (rungon yläosassa).

• Tarkista, että paristo on asetettu oikein.

• Vahvista, jos se kykenee mittaamaan lähelläsi sijaitsevan suuren kohteen (esimerkki: rakennus n. 15 m/jaardin päässä edessäsi).

• Puhdista linssin pinta tarvittaessa.

] näkyy sisäisessä näytössä

• Vikailmoitus. Ota yhteyttä paikalliseen jälleenmyyjään tai myymälään, josta ostit tuotteen. l Jos vaadit korjausta, ota yhteys paikalliseen jälleenmyyjään tai tuotteen ostopaikkaan. Älä korjaa tai pura osiin. Sillä saattaa olla vakavia seurauksia. Huomaa, ettei Nikon vastaa mistään suorasta tai epäsuorasta vahingosta, jos käyttäjä yrittää korjata tuotetta tai purkaa sitä osiin.173
