KÄYTTÖOHJE Forestry Pro NIKON

Huomautukset ennen käyttöä 245-247

Pääominaisuudet 248-249

Nimikkeet / kokoonpano 250

Paristojen vaihto 251

Sisäinen näyttö.... 252-253

Käytön tiivistelmä.... 254-256

Tekniset tiedot.... 257-258

Ulkoinen näyttö 259-261

Käyttö ja sisäinen näyttö.... 262-268

Muuta 269

Vianetsintä / korjaus.... 270-271

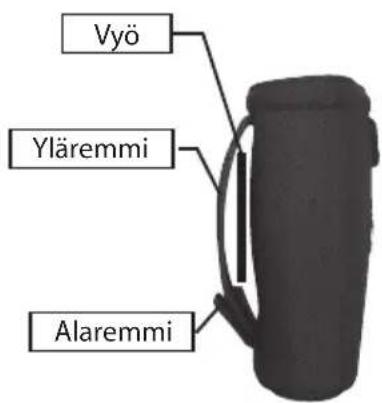

Etäisyysmittarin kotelon käyttö 272

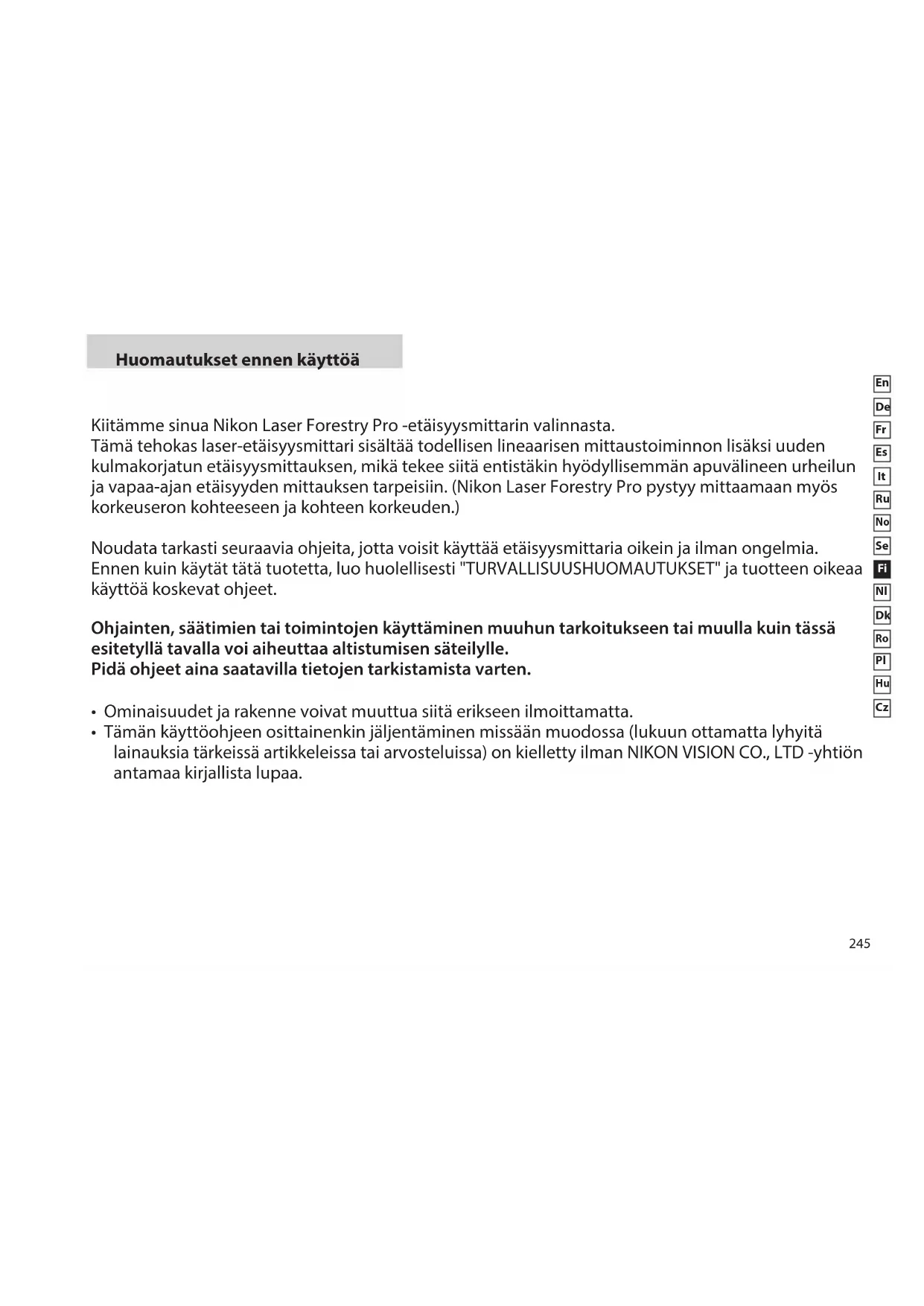

Huomautukset ennen käyttöä

Kiitämmesinua Nikon Laser Forestry Pro-etäisysmittarin valinnasta.

Tämä tehokas laser-etäisyysmittari sisältää todellisen lineaarisen mittaustoiminnon lisäksi uuden kulmakorjatun etäisyysmittauksen, mikä tekee siitä entistäkin hyödyllisemmän apuvälineen urheilun ja vapaa-ajan etäisyyden mittauksen tarpeisiin. (Nikon Laser Forestry Pro pystyy mittaamaan myös korkeuseron kohteeseen ja kohteen korkeuden.)

Noudata tarkasti seuraavia ohjeita, jotta voisit käyttää etäisyysmittaria oikein ja ilman ongelmia. Ennen kuin käytät tätä tuotetta, luo huolellisesti "TURVALLISUUSHUOMAUTUKSET" ja tuotteen oikeaa käyttöä koskevat ohjeet.

Ohjainten, säätimien tai toimintojen käyttäminen muuhun tarkoitukseen tai muulla kuin tässä esitetyllä tavalla voi aiheuttaa altistumisen säteilylle.

Pidä ohjeet aina saatavilla tietojen tarkistamista varten.

• Ominaisuudet ja rakenne voivat muuttua siitä erikseen ilmoittamatta.
• Tämän käyttöohjeen osittainenkin jäljentäminen missään muodossa (lukuun ottamatta lyhyitä lainauksia tärkeissä artikkeleissa tai arvosteluissa) on kielletty ilman NIKON VISION CO., LTD -yhtiön antamaa kirjallista lupaa.

Huomautukset ennen käyttöä

Noudata tarkasti seuraavia ohjeita, jotta voisit käyttää etäisyysmittaria oikein ja ilman ongelmia. Ennen kuin käytät tätä tuotetta, luo huolellisesti "TURVALLISUUS- ja KÄYTTÖHUOMAUTUKSET" ja tuotteen oikeaa käyttöä koskevat ohjeet. Pidä ohjeet aina saatavilla tietojen tarkistamista varten.

⚠️VAROITUS

Tämä varoitus muistuttaa sinua siitä, että annettujen ohjeiden laiminlyönti voi aiheuttaa vakavia vammoja tai jopa kuoleman.

HUOMAUTUS

Tämä varoitus muistuttaa sinua siitä, että annettujen ohjeiden laiminlyönti voi aiheuttaa vakavia vammoja tai aineellista vahinkoa.

TURVALLISUUS- ja KÄYTTÖHUOMAUTUKSET

Varoitus

• Älä koskaan katso suoraan lasersäteeseen tai aurinkoon, kun käytät Nikon Laser Forestry Pro -etäisyysmittaria.

• Älä paina POWER-painiketta silloin, kun katsot optisiin osiin objektiivin puolelta.

• Älä suuntaa etäisyysmittaria silmiin.

• Älä käytä etäisyyysmittaria optisten lisälaitteiden, kuten linssien tai kiikareiden kanssa. Optisen laitteen käyttäminen yhdessä Nikon Laser Forestry Pro -etäisyyysmittarin kanssa aiheuttaa lisääntyneen silmien vahingoittumisen vaaran.
• Älä pura Nikon Laser Forestry Pro -etäisyysmittaria osiin. Lähetettävä lasersäteily voi olla vahingollista terveydelle. Valmistajan takuu ei koske osiin purettua laitetta.
• Jos Nikon Laser Forestry Pro -etäisyysmittarin kotelo vahingoittuu tai jos siitä kuuluu epätavallista ääntä esimerkiksi maahan putoamisen jälkeen, poista paristo ja lopeta tuotteen käyttäminen.

Huomautus

• Kun et käytä Nikon Laser Forestry Pro-etäisyysmittaria, älä paina POWER-painiketta.
• Älä jätä Nikon Laser Forestry Pro -etäisyyysmittaria pienten lasten ulottuville.
• Sadepisarat, vesi, hiekka ja mutatahrat on poistettava viipymättä kotelon pinnalta pehmeän, puhtaan ja kuivan kangaspyyhkeen avulla.
• Vaikka Nikon Laser Forestry Pro on vesitiivis, sitä ei ole tarkoitettu

vedenalaiseen käyttöön.

• Älä heiluta Nikon Laser Forestry Pro -etäisyysmittaria hihnastaan. Se voi iskeytyä johonkin ja aiheuttaa ruhjevamman.
• Älä jätä Nikon Laser Forestry Pro -etäisyysmittaria epävakaaseen paikkaan, josta se voi pudota ja aiheuttaa loukkaantumisen tai laitteen vahingoittumisen.
• Älä katso Nikon Laser Forestry Pro -etäisyysmittaria kävellessäsi. Saatat epähuomiossa kävellä vaaralliseen paikkaan ja loukkaantua.
• Älä jätä Nikon Laser Forestry Pro -etäisyysmittaria autoon kuumana tai aurinkoisena päivänä äläkä myöskään lämpöä kehittävän laitteen läheisyyteen. Se voi vahingoittaa laitetta tai heikentää sen kuntoa.
• Älä jätä Nikon Laser Forestry Pro -etäisyysmittaria suoraan auringonpaisteseen. Ultraviolettisäteet ja liiallinen kuumuus voivat heikentää laitteen toimintaa tai jopa vahingoittaa sitä.

• Jos Nikon Laser Forestry Pro -etäisyysmittari altistuu äkillisille lämpötilan muutoksille, linssin pintaan saattaa tiivistyä kosteutta. Älä käytä tuotetta, ennen kuin kosteus on haihtunut.

• Älä käytä alkoholia rungon kotelon puhdistamiseen.

• Älä jätä pakkauksessa käytettävää polyeteenipussia pienten lasten ulottuville.
• Ole varovainen, jotta pienet lapset eivät epähuomiossa nielaise suojusta tai silmäsuppiloa. Jos näin tapahtuu, hakeudu välittömästi lääkärin hoitoon.
• Kumisen silmäsuppilon pitkäaikainen käyttö voi aiheuttaa ihon tulehtumisen. Jos oireita esiintyy, hakeudu välittömästi lääkärin hoitoon.
• Kuljeta Nikon Laser Forestry Pro -etäi-syysmittaria aina pehmeässä kotelossa.
• Jos Nikon Laser Forestry Pro -etäisyysmittarisi ei toimi oikein, lopeta käyttäminen välittömästi ja katso ohjeet vianetsintätaulukosta. Jos et pysty selvittämään ongelmaa, ota yhteys paikalliseen jäl-leenmyyjään saadaksesi ohjeet tuotteen lähettämiseksi korjausta varten.

HOITO JA KUNNOSSAPITO

Linssit

• Pyyhi pölyt linssin pinnasta pehmeällä, öljyttömällä harjalla.
• Kun puhdistat linssin pintoja tahroista ja läiskistä kuten sormenjäljistä, pyyhi linssit erittäin varovasti kuivalla, puhtaalla puuvillapyyhkeellä tai öljyttömällä linssinpuhdistusliinalla.

Käytä pieni määrä puhdasta alkoholia (ei denaturoitua) pinttyneiden tahrojen pyyhkimiseen. Älä käytä samettikangasta tai tavallista käsipyyyhettä, koska se voi naarmuttaa linssin pintaa. Kun pyyhettä on kerran käytetty rungon puhdistamiseen, älä pyyhi sillä enää linssin pintaa.

Päärunko

- Puhdista runkokotelon pinta pehmeällä, puhtaalla ja kuivalla kangaspyyhkeellä. Älä käytä bensiiniä, tinneriä tai muuta orgaanista liuotinta, koska ne voivat aiheuttaa värien haalistumista ja kumipinnan haurastumista.

Säilytys

- Kosteissa tiloissa linssin pintaan voi tiivistyä vettä tai muodostua hometta. Siksi Nikon Laser Forestry Pro -etäisyysmittaria on hyvä säilyttää kuivassa ja viileässä paikassa. Sen jälkeen kun olet käyttänyt etäisyysmittaria sateisena päivänä tai iltana, kuivaa se huolellisesti huoneenlämpötilassa ja säilytä kuivassa, viileässä paikassa.

LITIUMPARISTOA KOSKEVAT HUOMAUTUKSET

Jos paristoja käsitellään väärin, ne voivat vahingoittua tai vuotaa, aiheuttaa laitteen ruostumista ja tahria vaatteita. Huomioi seuraavat seikat:

• Asenna paristo oikein niin, että napaisuudet + ja – täsmäävät.
  • Paristot on poistettava, kun ne ovat

tyhjentyneet tai etäisyysmittaria ei käytetä pitkään aikaan

• Käytä aina samantyyppisiä paristoja.
• Jos pariston nestettä joutuu silmiin tai iholle, huuhtele runsaalla vedellä. Jos pariston nestettä nielaistaan epähuomiossa, hakeudu välittömästi lääkärin hoitoon.
• Älä saata pariston napoja oikosulkuun.
• Alä kuljeta paristoja mukanasi samassa taskussa tai pussissa avaimien tai kolikoiden kanssa. Se saattaa ylikuumentaa ja oikosulkea paristot.
• Älä laita paristoja tuleen tai veteen. Älä koskaan pura paristoja.
• Älä lataa paristoja.
• Älä säilytä paristoja äärimmäisissä lämpötiloissa.
• Älä altista paristoja tärinälle tai iskuille.

Erillisen keräyksen merkki Euroopan maissa

Tämä merkö osoittaa, että tämä aköu kerätään erikseen.

Seuraavat maininnat koskevat vain eurooppalaisla käyttälä.

- Tämä akku kerätään erikseen asianmukaisista keräyspisteistä. Älä hävitä akkua talousjätteiden mukana.

- Lisätietoja saat jälleenmyyjältä tai paikallisilta jätehuokoviranomaisilta.

Erillisen keräyksen merkki Euroopan maissa

Tämä merkki osoittaa, että tuote kerätään erikseen. Seuraavat maininnat koskevat vain eurooppalaisia käyttäjla.

- Tämä tuote kerätään erikseen asianmukaisista keräyspistelstä. Älä hävitä tuotetta talousjätteiden mukana.

- Lisälietoja saat jälleenmyyjältä tai paikallisilta jätehuoltoviranomaisilta.

Pääominaisuudet

- Todellisen etäisyysmittauksen alue: 10 - 500 metriä / 11-550 jaardia / 33-999 jalkaa

• Kulmamittausalue: ± 89°

- Etäisyyden mittauksen näyttötarkkuus:

[Sisäinen näyttö]: (todellinen etäisyys) 0,5 metriä/jaardia, 1 jalka (mittausetäisyys alle 100 metriä/jaardia/jalkaa) 1,0 metriä/jaardia, 1 jalka (mittausetäisyys yli 100 metriä/jaardia/jalkaa) (vaakasuora etäisyys / korkeus) 0,2 metriä/jaardia, 0,5 jalkaa (mittausetäisyys alle 100 metriä/jaardia/jalkaa) 1,0 metriä/jaardia, 1 jalka (mittausetäisyys yli 100 metriä/jaardia/jalkaa) (kulma) 0,1° (-10° — 10°) 1,0° (≤ -10°, 10° ≤ )

[Ulkoinen näyttö]

(todellinen etäisyys) 0,5 metriä/jaardia, 1 jalka

(vaakasuora etäisyys / korkeus) 0,2 metriä/jaardia, 0,5 jalkaa (kulma) 0,1°

• Helppokäyttöinen, 6-kertainen, optinen katselujärjestelmä
• Määrittää vaakasuoran etäisyyden kohteeseen ja kohteen korkeuden etäisyysmittarin tasosta mittaamalla lineaarisen (todellisen) etäisyyden ja kulman.
• Pystysuoran eron mittaus (kahden pisteen välinen korkeus) - pystyerottelun mittaustila ja kolmipistemittaustila käytettävissä
• Tulokset nähdään sekä sisäisestä että ulkoisesta nestekidenäytöstä. Ulkoinen nestekidenäyttö näyttää kaikki tulokset samanaikaisesti.
• Kohteen esivalintajärjestelmä mahdollistaa kohteen helpon valitsemisen mittaustilanteessa.
• Vesitiivis rakenne (El vedenalaiseen käyttöön)
• Näkymätön / silmälle turvallinen EN/IEC-luokka 1M Laser
  • 30 sekunnin tulosnäyttö
• Kompakti, kevyt ja ergonominen rakenne
• Automaattinen virrankatkaisutoiminto (noin 30 sekunnin kuluttua)
• Oletusarvona "edellisen käyttökerran" asetukset.
• Noin 20 sekunnin jatkuva mittaustoiminto

Nikon Laser Forestry Pro lähettää näkymätöntä, silmälle turvallista infrapunapulssia, joka heijastuu valitusta kohteesta takaisin laitteen optiseen vastaanottimeen. Edistyksellinen tarkkuudensäätöpiiri laskee etäisyydet välittömästi mittaamalla aikaa, jonka pulssi käyttää kulkemaan etäisyysmittarista kohteeseen ja takaisin. Laserheijastuksen laatu ja mittaustulokset vaihtelevat ilmaston ja ympäristöolosuhteiden sekä kohteen värin, pinnanlaadun, koon, muodon ja muiden ominaisuuksien mukaan.

Seuraavilla tekijöillä on parantava vaikutus mittausalueeseen ja tarkkuuteen:

• Yökäyttö
• Pilvinen sää
  • Kirkkaanvärinen kohde
• Kohteet erittäin heijastavilla pinnoilla
• Kohteet kiiltävillä ulkopinnoilla
• Suurikokoiset kohteet
• Kohteen suuntaaminen 90 asteen kulmassa

Mittaustulos voi olla epätarkka tai virheellinen seuraavissa tapauksissa:

• Kapea tai pieni kohde
- Kohteen hajaheijastusta antava pinta
- Kohde ei heijasta lasersädettä etäisyyysmittariin (lasi, peili, jne.)
- Musta kohde
• Kohde vaihtelevilla syvyysmuodoilla
• Lumessa, sateessa tai sumussa
• Kohteen mittaus lasin läpi
- Heijastavan pinnan mittaus viistosta suunnasta
• Liikkuva kohde
• Liikkuva esine kohteen edessä
- Kun kohteeksi valitaan veden pinta

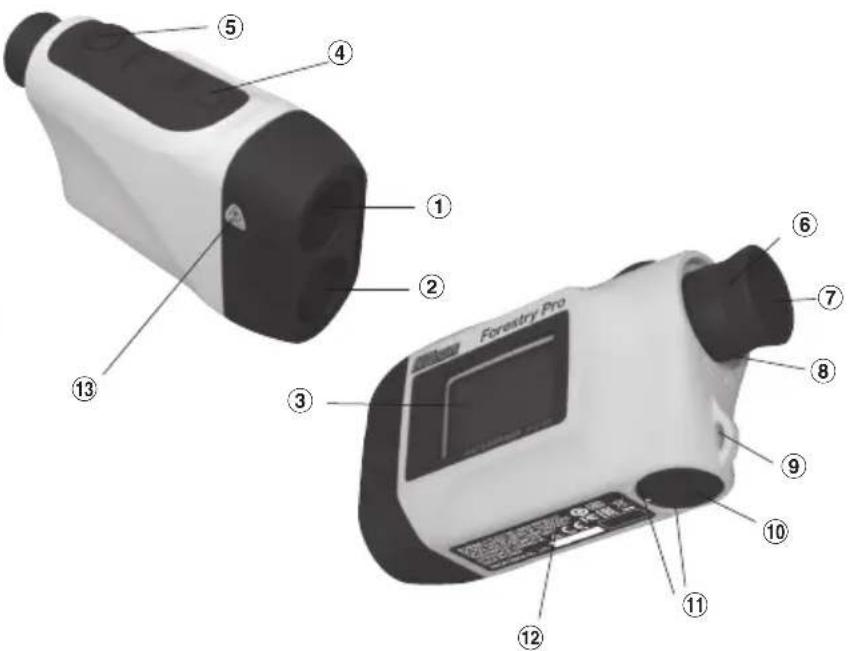

Nimikkeet / Koostumus

① Monokulaarinen objektiivi / Laserlähettimen aukko
② Lasertunnistimen aukko
③ Ulkoinen LCD
④ MODE-painike
⑤ POWER-painike
⑥ 6-kertaisella suurennuksella varustettu monokulaari
⑦ Silmäsuppilon / dioptrin säätörengas
⑧ Dioptrin indeksi
⑨ Hihnan korvake
⑩ Paristolokeron kansi
⑪ Paristolokeron kannen "auki/kiinni"-merkintä
⑫ Tuotenumero / tyyppitarra

IEC60825-1 CLASS 1M LASER PRODUCT

DO NOT EXPOSE USERS OF TELESCOPIC

⑬ Laservaroitustarra

Koostumus

Runko .....x1

Kaulahihna .....x1

Pehmeä kotelo (CCN)....x1

Litiumparisto (CR2) .....x1

Paristojen vaihto

• Paristotyyppi: Litiumparisto 3V CR2

- Pariston varaustilan merkinnät

: Pariston varaus on riittävä käyttöä varten.

: Pariston varaus on loppumassa.

vilkkuu : Pariston varaus on lähes loppu ja paristo on vaihdettava.

katoaa : Pariston varaus on loppu ja paristo on vaihdettava.

Vilkkuminen nestekidenäytöllä tarkoittaa, että paristo on vaihdettava

① Avaa paristolokeron kansi

Paina peukalon päällä tai kolikolla paristolokeron kannen syvennettyä osaa ja kierrä kansi auki nuolen osoittamaan suuntaan. Avaaminen voi olla hankalaa vesitiiviin sovituksen ja kumitiivisteen vuoksi.

② Vaihda uusi paristo vanhan tilalle

Asenna uusi paristo sijoittamalla navat [+] ja [-] oikein paristolokerossa olevan merkinnän mukaan. (Aseta paristo niin, että positiivinen napa [+] on lokeron sisään päin.) [Nikon Laser Forestry Pro ei toimi, jos paristo on väärässä asennossa.]

③ Sulje paristolokeron kansi

Kohdista Open/Close-merkintä valkoiseen pisteeseen ja paina paristolokeron kansi paikalleen. Kierrä kantta peukalon päällä tai kolikolla nuolen osoittamaa suuntaa vastaan. Kannen kiinnitys voi olla vaivalloista vesitiiviin ja ahtaan kumitiivisteen vuoksi, mutta jatka vain kiertämistä loppuun saakka. Varmista, että kansi on hyvin kiinni.

• Pariston kestoaika

Jatkuva käyttö: noin 13.000 kertaa (lämpötilassa 20 °C)

Yhteen käyttökertaan sisältyy tarkennus kohteeseen, etäisyyden mittaus ja automaattinen virrankatkaisu. Tämä saattaa vaihdella ympäristön lämpötilan ja muiden tekijöiden kuten kohteen muodon, värin, jne. mukaan.

* Nikon Laser Forestry Pro -etäisyysmittarin mukana tulee litiumparisto 3V CR2. Tosin luonnollisen sähköisen purkautumisen vuoksi pariston kestoaika on todennäköisesti lyhyempi kuin edellä on mainittu.

* Vaihda paristo, jos Nikon Laser Forestry Pro -etäisyysmittari joutuu veteen tai paristolokeron sisään pääsee vettä.

Sisäinen näyttö

1. 『*』 - Tähtäys kohteeseen / lasersäteilyjärjestelmä

『—』 - Tähtää kohteeseen. Sijoita kohde ristikon keskelle.

Tulee näkyviin, kun lasersäteilyä käytetään mittaamiseen. - (Säilyy näkyvissä yhden mittauksen ajan. Vilkkuu jatkuvien mittausten aikana.) Varoitus: Älä katso objektiivilinssiin, kun tämä merkki on näkyvissä.

1. 『88.8』 - Etäisyyden / mittaustilan näyttö

Tämä ilmoittaa mitatun etäisyyden digitaalisesti metreinä tai jaardeina ja kulman asteina. Se näyttää myös mittaustilaa kuten "Measurement in progress" (mittaus käynnissä), "Measurement unsuccessful" (mittaus epäonnistui) tai "Unable to measure" (mittaus ei onnistu).

(Etäisyys)

Tulosten näyttö: (≥ 100 metriä/jaardia/jalkaa) esim. 234 metriä = [23 4m] Tulosten näyttö: (< 100 metriä/jaardia/jalkaa) esim. 76,5 jaardia = [76.5yD] Tulosten näyttö: (< 100 metriä/jaardia/jalkaa) esim. 82 jalkaa = [82] (kulma)

Tulosten näyttö: ( ≤ -10° ja ≥ 10°) esim. 36° = esim. -29° = esim. 3,5° = [36] [-29] [3.5] esim. -7,0° = [7.0]

[ : ] - Mittaus käynnissä [ - - - ] - Mittaus epäonnistui tai etäisyyttä ei voi mitata

1. 『YD』 Näyttöyksiköt

「m」Näyttää mitattavaa etäisyyttä metreinä.

『YD』Näyttää mitattavaa etäisyyttä jaardeina.

[No unit displayed] Ilmoittaa, että etäisyyden mittausyksikkö on jalkaa.

1. [ ] - Ilmoittaa pariston tilaa. (Katso "Paristojen vaihto")

(Katso käyttöä ja näyttöä koskevat esimerkit osista "Ulkoinen näyttö" ja "Ulkoinen ja sisäinen näyttö".)

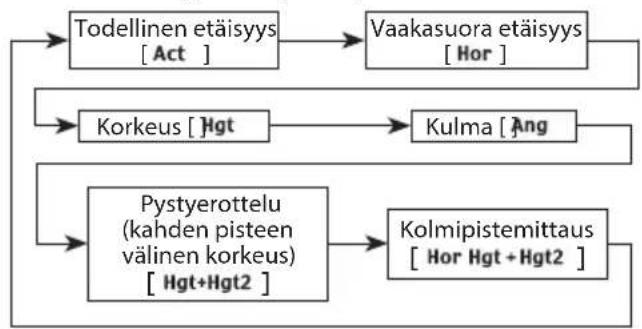

Todellisen etäisyyden tila

[Act] Tämä käyttötapa laskee todellisen (lineaarisen) etäisyyden kohteeseen ja näyttää tulokset.

Vaakasuoran etäisyyden tila

[Hor] Laskee kohteen vaakasuoran etäisyyden kohteeseen mittaamalla todellisen etäisyyden ja kulman, ja näyttää sen jälkeen tulokset.

Korkeustila

[Hgt] Tämä käyttötapa mittaa kohteen korkeuden vaakasuorasta tasosta ja näyttää tulokset.

Pystyerottelutila (kahden pisteen välinen korkeus)

『Hgt+Hgt2』 Tässä käyttötavassa käytetään hyväksi todellisen etäisyyden ja kahden pisteen välisen kulman tietoja, joiden perusteella lasketaan ja näytetään pystyerottelu (kahden pisteen välinen korkeus).

Kolmipistemittaustila (kahden pisteen välinen korkeus)

[ Hor Hgt + Hgt2 ] Käytä kohteen (1. piste) vaakasuoran etäisyyden tietoa ja kahden pisteen kulmatietoja (2. ja 3. piste) pystyerottelun laskemiseen ja näyttämiseen (2. ja 3. pisteen välinen korkeus).

Kulmatila

[Ang] Tämä käyttötapa laskee kohteen kulman vaakasuorasta tasosta ja näyttää tulokset.

6. 「1st Dst 」 Esivalintatila

Lähimmän kohteen esivalintatila

[1st] Ilmoittaa, että lähimmän kohteen esivalintatila on asetettu.

Kaukaisen kohteen esivalintatila

[ Dst ] Ilmoittaa, että kaukaisen kohteen esivalintatila on asetettu.

Huomio: Kun kulmanmittaustila on asetettu (näytöllä on [Ang]), kohteen esivalintatilaa ei näytetä, ja symbolit [1st] tai [Dst] poistuvat.

Vaikka nestekidenäyttö on valmistettu uusimman tekniikan mukaisesti, pölyn haittavaikutusta ei voida täysin poistaa.

Tämän tuotteen käytössä nestekidenäyttöä suurennetaan okulaarin suurennuskertoimen mukaan, ja siinä saattaa näkyä pölyhiukkasia. Se ei kuitenkaan vaikuta mittaustarkkuuteen.

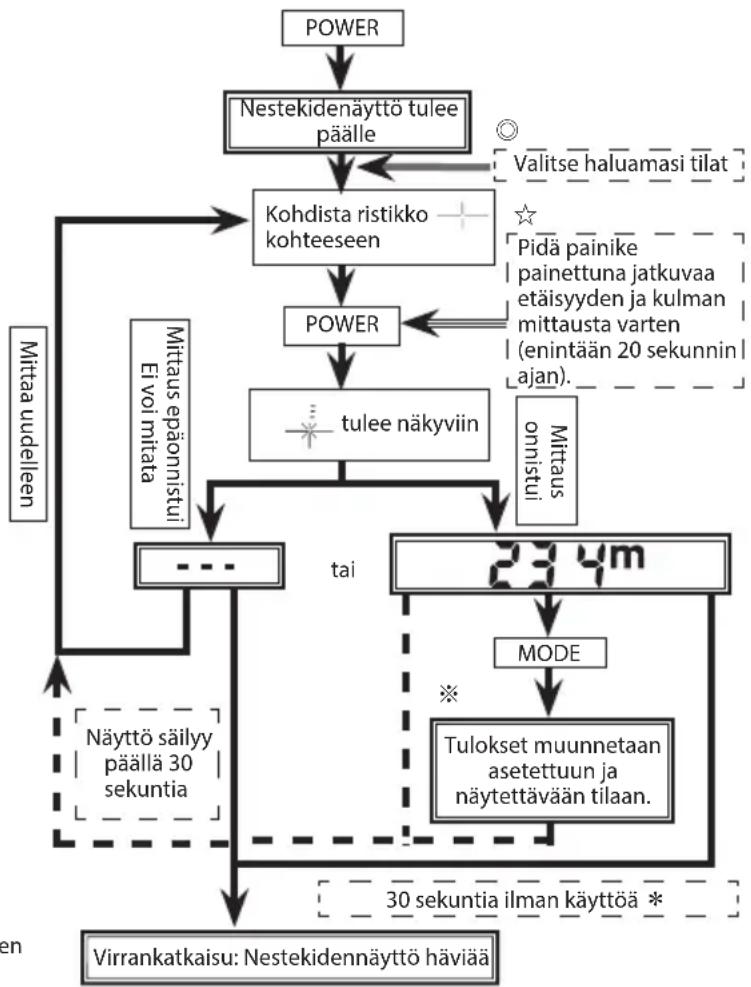

Käytön tiivistelmä

En Huomautus: Ohjainten, säätimien tai toimintojen käyttäminen muuhun tarkoitukseen tai muulla kuin tässä esitetyllä tavalla voi aiheuttaa altistumisen säteilylle.

1. Asenna paristo paristolokeroon. (Katso "Paristojen vaihto")

2. Kuminen silmäsuppilo

Silmälasien käyttäjät: Taita kumiset silmäsuppilot. Käyttäjät ilman silmälaseja: Älä taita kumisia silmäsuppiloita.

1. Diopterin säätö

Säädä diopteria selkeän kuvan saamiseksi nestekidenäyttöön.

Kierrä diopterin säätörengasta ensin vastapäivään, kunnes se pysähtyy. Kytke sen jälkeen virta päälle, jolloin nestekidenäyttö aktivoituu katsoessasi Nikon Laser Forestry Pro -etäisyysmittarin läpi. Kierrä diopterin säätörengasta myötäpäivään, kunnes näyttö tarkentuu.

Jos diopterin säätö ei vastaa paljaan silmän näkötarkkuutta, kohteen tarkentaminen ei ehkä ole mahdollista.

1. Mittaus

Huomio: Katso osaa "Ulkoinen ja sisäinen näyttö" ulkoista nestekidenäyttöä varten.

Huomio: Kun painat ja pidät painettuna POWER-painiketta, kaikki sisäisen nestekidenäytön symbolit näytetään. Kun päästät POWER-painikkeen vapaaksi, viimeksi käytetty asetus näytetään. (Jos painat POWER-painiketta lyhyesti ja päästät heti vapaaksi, nestokidenäytölle tulee viimeksi käytetyt asetukset ilman kaikkien symbolien näyttöä. Se ei tarkoita vikatoimintaa tai muuta ongelmaa.)

Varmista asetukset ennen mittaamista, esimerkiksi yksikkö, mittaus-/näyttötila ja esivalintatila.

: Tee asetukset tämän käyttöohjeen vastaavaa tilaa koskevien ohjeiden mukaisesti.

※ Katso käyttöä ja näyttöä erilaisissa tiloissa koskevat yksityiskohtaiset tiedot osasta "Ulkoinen ja sisäinen näyttö".
* Virta katkaistaan 30 sekunnin kuluttua viimeisestä toimenpiteestä.

☆ 【Jatkuvan mittauksen tila】

POWER-painikkeen pitäminen painettuna mahdollistaa jatkuvan mittaamisen noin 20 sekunnin ajan.

Vilkkuu mittauksen suorittamisen aikana.

Kun esim. golfkentällä mitataan etäisyyttä lipputankoon, käytä lähimmän kohteen esivalintatilaa ja jatkuvaa mittausta. Jos sinun ja lipputangon välissä ei ole esteitä, pienin näytettävä lukema on sinun ja lipputangon välinen etäisyys.

1. Näyttöyksikön valinta (Tehtaan oletusarvoinen asetus on jalkaa.)

1. Varmista, että nestekidenäyttö on päällä.
2. Paina MODE -painiketta ja pidä painettuna noin kahden sekunnin ajan.
3. Kun näyttöyksikkö on vaihtunut, vapauta MODE -painike.
4. Toista vaiheet 2 ja 3, kunnes haluamaasi näyttötilaa näytetään.

5. Asetusten jälkeen tulokset muunnetaan ja näytetään valitsemassasi mittayksikössä.

6. Mittaus-/näyttötilojen vaihto (Tehtaan oletusarvona on todellisen etäisyyden näyttötila.)

Painaessasi MODE-painiketta tilat vaihtuvat yllä esitetyssä järjestyksessä.

1. Varmista, että nestekidenäyttö on päällä.
2. Paina MODE -painiketta 0,5 sekunnin kuluessa.
   3.Vapauta MODE -painike käyttötilan vaihtamiseksi.
3. Toista vaiheet 2 ja 3, kunnes haluamaasi näyttötilaa näytetään.
4. Tilan vaihtaminen mittauksen jälkeen muuntaa tulokset uuden näyttötilan mukaan.
5. Näyttötilan asettamisen jälkeen mittaukset suoritetaan valitsemasi uuden näyttötilan mukaan.

Käytön tiivistelmä

7. Kohteen esivalintatilan vaihto

(Tehdasasetus on kaukaisen kohteen esivalintatila.)

1. Nestekidenäytön tulee olla päällä.

2. Paina ja pidä MODE -painiketta painettuna, ja sen jälkeen paina painiketta 0,5 sekunnin kuluessa ja pidä painettuna.

Huomio: JosPOWER-painiketta ei paineta 0,5 sekunnin kuluessa, näyttöyksikkö (metri/jaardi/jalka) vaihtuu.

1. Jatka kummankin painikkeen painamista (yli kahden sekunnin ajan), kunnes lähimmän kohteen esivalintatila ja kaukaisen kohteen esivalintatila vaihtuvat.

Huomio: Jos painikkeita ei paineta oikeassa järjestyksessä, vaihtoa ei tapahdu.

Huomio: Jos vaihto ei tapahtunut, toista vaihe 2.

1. Vapauta painikkeet.

Huomio: Koska kohteen esivalintatilaa ei näytetä kulman mittauksen yhteydessä, vaihto tapahtuu mutta sen vahvistaminen ei ole mahdollista. Vaihda tällöin toiseen mittaustilaan vahvistuksen tekemistä varten.

[Kohteen esivalintatilan soveltaminen]

Silloin, kun yhdellä mittaustoimenpiteellä saadaan erilaisia tuloksia, Nikon Laser Forestry Pro näyttää kaukaisen kohteen nestekidenäytössä, jos käytetään kaukaisen kohteen esivalintatilaa, kun taas lähimmän kohteen esivalintatilassa näytetään lähimmän kohteen etäisyyttä.

Esimerkki: mitataan talon edessä oleva puu;

Etäisyys kohteeseen	Puu	Aita	Talo
	15 m 123 m	128 m

Lähimmän kohteen esivalintatilassa näyttö on "115 m" (etäisyys puuhun) ja kaukaisen kohteen esivalintatilassa näyttö on "128 m" (etäisyys taloon). Esimerkkinä lähimmän kohteen esivalintatilan käytöstä on golf, kun taas kaukaisen kohteen esivalintatila sopii metsästykseen tiheässä metsikössä.

8. Pariston alhaisen varauksen näyttö

Vilkkuva ilmoittaa, että pariston varaus on matalalla tasolla ja paristo on vaihdettava uuteen. (Katso "Pariston vaihto")

Tekniset tiedot

Mittausjärjestelmä
Mittaustilan näyttö	Todellinen (lineaarinen) etäisyys : ActVaakasuora (horisontaalinen) etäisyys : HorKorkeus : HgtKulma : AngPystyerottelu (kahden pisteen välinen korkeus): Hgt + Hgt2Kolmipistemittaus : Hor + Hgt + Hgt2
Etäisyyden mittausalue /kulman mittausalue	Etäisyys : 10 - 500 metriä /11 - 550 jaardia/33-999 jalkaa(999 jalkaa: 304,5 metriä/333 jaardia)Kulma : ± 89°
Etäisyyden -kulman näyttövaiheet	Sisänen	Act(todellinen etäisyys)	0,5 metriä/jaardia, 1,0 jalkaa (< 100 metriä/jaardia/jalkaa)1,0 metriä/jaardia, 1,0 jalkaa (≥ 100 metriä/jaardia/jalkaa)
		Hor(vaakasuora etäisyys)	0,2 metriä/jaardia, 0,5 jalkaa (< 100 metriä/jaardia/jalkaa)1,0 metriä/jaardia, 1,0 jalkaa (≥ 100 metriä/jaardia/jalkaa)
		Hgt (korkeus)	0,2 metriä/jaardia, 0,5 jalkaa (< 100 metriä/jaardia/jalkaa)1,0 metriä/jaardia, 1,0 jalkaa (≥ 100 metriä/jaardia/jalkaa)
		Ang (kulma) 0,1° (< 10°), 1,0°(≥ 10°)
	Ulkoinen	Todellinen (lineaarinen) etäisyys 0,5 metriä/jaardia, 1,0 jalkaaVaaksuora etäisyys 0,2 metriä/jaardia, 0,5 jalkaaKorkeus 0,2 metriä/jaardia, 0,5 jalkaaKulma 0,1°
Järjestelmä Lähimmän / kaukaisen kohteen esivalintajärjestelmä
Optinen järjestelmä
Tyyppi			Kattoprisma, monokulaari
Suurennus			6-kertainen
Objektiivin linssin tehollinen läpimitta (mm)			ø 21
Kulmamääräinen näkökenttä (todellinen) (°)			6,0
Katseluetäisyys (mm)			18,2
Lähtöaukko (mm)			ø 3,5
Diopterin säätäminen			± 4 m-1

Tekniset tiedot

Muuta
Käyttölämpötila (°C) -10 — +50
Virtalähde	CR2-litiumparisto, 1 kpl, 3V DCAutomaattinen virrankatkaisu (noin 30 sekunnin jälkeen)
Mitat (pituus x korkeus x leveys) (mm)	130 × 69 × 45
Paino (g) Noin 210 (ilman paristoa)
Rakenne	Runko: vesitiivis (enintään yhden metrin syvyydellä enintään 10 minuuttia)*(Paristolokero: vesitiivis**)
Laserluokka	IEC60825-1: Luokan 1M lasertuoteFDA/21 CFR osa 1040.10: luokan I lasertuot
EMC FCC osa15 alaosaB luokka B, EU:E	MC-direktiivi, AS/NZS, VCCI-luokkaB, CU TR 020
Ympäristö RoHS, WEEE
Laser
Aallonpituus (nm) 870
Pulssin kestoaika (ns) 14
Teho (W) 15
Suuntapoikkeama (mrad) Pystysuora:	2.5, vaakasuora: 0.025
Kosteus käyttöolosuhteissa(% suhteellinen kosteus)	80 (ilman kastepistettä)

\* Vesitiiviit mallit

Nikon Laser Forestry Pro on vesitiivis ja vahingoittumaton optinen järjestelmä, jos se upotetaan tai pudotetaan veteen enintään yhden metrin syvyydelle ja korkeintaan 10 minuutin ajaksi.

Nikon Laser Forestry Pro tarjoaa seuraavia etuja:

• Voidaan käyttää kosteissa, pölyisissä tai sateisissa olosuhteissa ilman vahingoittumisen vaaraa.
• Typpitäytteiset mallit ovat huurtumattomat eivätkä muodosta hometta.

Huomioi seuraavat asiat Nikon Laser Forestry Pro -etäisysmittarin käytössä.

• Tuotetta ei pitäisi käyttää tai pitää juoksevassa vedessä.
• Mahdollinen kosteus tulee pyyhkiä pois ennen Nikon Laser Forestry Pro -etäisyysmittarin liikkuvien osien (okulaari, jne.) säätämistä sekä vahinkojen estämiseksi että turvallisuuden vuoksi.

Jotta Nikon Laser Forestry Pro pysyisi aina erinomaisessa kunnossa, Nikon Vision suosittelee säännöllistä huoltamista valtuutetun myyjän toimesta.

** Paristolokero on vesitiivis mutta ei vedenkestävä. Jos Nikon Laser Forestry Pro upotetaan veteen, laitteen sisään voi päästä vettä. Jos paristolokeron sisään pääsee vettä, pyyhi kosteus pois ja anna lokeron kuivua.

Ulkoinen näyttö

[Virta päällä]

Kun virta on kytketty päälle, sisäiset ja ulkoiset nestekidesymbolit palavat niin pitkään, kunnes joko POWER- tai MODE-painiketta painetaan.

[Virrankatkaisun huomautus]

POWER OFF

Jos laitetta ei käytetä 30 sekunnin kuluessa, virta katkaistaan. Tämä huomautus näytetään noin yksi sekunti ennen virrankatkaisua.

Yhden pisteen mittaus
[Tulokset]

[⑤m] 206.0 ⑧45.2 ② 201.0 ④ 12.7°

Mittauksen jälkeen näytetään kaikkia tietoja "todellinen etäisyys, vaakasuora etäisyys, korkeus ja kulma". Yksiköt voidaan näyttää metreinä, jaardeina tai jalkoina. Kulmat näytetään muodossa° (astetta).

m : metriä YD : jaardia ft : jalkaa

① Todellinen etäisyys Vaakasuora etäisyys
③ Korkeus Kulma Yksikkö

[Mittauksen aikana]

[ m ] * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * ******

Kun kohde on ylempänä

[ m ] * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * +

Kun kohde on alempana

[Mittaus epäonnistui tai mittausta ei voi suorittaa]

Kun kohde on ylempänä

Kun kohde on alempana Negatiivisilla arvoilla ei näytetä miinusmerkkiä (-).

[Mittaus suoritettu]

[ m ] 45.2 206.0 201.0 12.7°

Kun kohde on ylempänä

[ m ] 45.2 12.7° 201.0 206.0

Kun kohde on alempana

Ulkoinen näyttö

Pystyerottelutila (kahden pisteen välinen korkeus)

[Tulokset]

Kahden pisteen mittauksen jälkeen näytetään "kahden pisteen välistä todellista etäisyyttä" ja "kahden pisteen välistä pystyerottelua (korkeus) ja kulmaa". Yksiköt voidaan näyttää metreinä, jaardeina tai jalkoina. Kulmat näytetään muodossa° (astetta).

① Todellinen etäisyys (1. piste)
② Todellinen etäisyys (2. piste)
③ Pystyerottelu (kahden pisteen välinen korkeus)
④ Kahden pisteen kulma
Yksikkö

[1. pisteen mittaus] [1. pisteen mittaus

epäonnistui]

[ m ] * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * ***,

[ m ] 17.4°

Kulman mittaus ei koskaan epäonnistu.

[1. pisteen tulokset]

Vaikka piste sijaitsee alempana, näyttö esittää nousevaa sijaintipaikkaa.

Kulman mittaus ei koskaan epäonnistu.

[Pystyerottelun (kahden pisteen välinen korkeus) ja kahden pisteen näyttötulokset]

[ m ] 21.4 24.7° 51.0 49.0

Pystyerottelu (kahden pisteen välinen korkeus)

Kun pystyerottelu (kahden pisteen välinen korkeus), MODE-painikkeen painallus antaa näyttöön toisen pisteen tuloksen.

Kolmipistemittaustila (kahden pisteen välinen korkeus)

[Tulokset]

Kun vaakasuora etäisyys ja kaksi kulmaa ja sen korkeus on mitattu, "pystyerottelu (korkeus) ja kahden pisteen välinen kulma" näytetään. Yksiköt voidaan näyttää metreinä, jaardeina tai jalkoina. Kulmat näytetään muodossa° (astetta).

Pystyerottelu (kahden pisteen välinen korkeus)
② Kahden pisteen kulma
③ Yksikkö

[1. pisteen mittaus]

[1. pisteen mittaus epäonnistui]

[ m ]

[1. pisteen tulokset]

Näyttää vaakasuoran etäisyyden.

[2. pisteen mittaus] [2. pisteen tulokset]

[ m ] ***** 24.4 *****

Huomaa 2. ja 3. pisteen mittauksessa, että kulmien tulee olla välillä -75° - +75° vaakatasosta. Jos mittaus epäonnistuu, kulma on yli ±75°.

[3. pisteen mittaus]

Huomaa 2. ja 3. pisteen mittauksessa, että kulmien tulee olla välillä -75° - +75° vaakatasosta. Jos mittaus epäonnistuu, kulma on yli ±75°.

Käyttö ja sisäinen näyttö

En [1 • 2] Virta päälle/pois ja tilan asetukset

De		Käyttö / tulokset Toimenpide Painike Näyttö Näyttöesimerkit
Fr	1	Virta päälleMittaus valmiustilassa		Alkunäyttö POWER		Kaikki symbolit(samalla kun painetaan)	88.8
Es
It
Ru
No
Se
Fi
NI	2	Tilojen valinta ja asetus	(1)	Todellinen etäisyys 【3】 ei saatavilla		Act
Dk			(2)	Vaakasuora etäisyys 【4】 MODE		Hor	ei saatavilla
Ro			(3)	Korkeus (vaakatasosta) 【5】 MODE		Hgt	ei saatavilla
PI			(4)	Kulma (vaakatasosta) 【6】 MODE		Ang	ei saatavilla
Hu			(5)	Pystyerottelu(kahden pisteen välinen korkeus) 【7】	MODE	vilkkuu	ei saatavilla
Cz			(6)	Kolmipistemittaus 【8】(kahden pisteen välinen korkeus)	MODE	vilkkuu	ei saatavilla
				Palaa vaiheeseen 2-(1) Todellinen etäisyys,sitten toista toimenpiteet.		Act	ei saatavilla

Katso kunkin tilan asetusta ja näyttöä koskevat yksityiskohdat tämän käyttöohjeen asianomaisesta osasta.

9

Virrankatkaisu

Kun edellisestä käyttötoimenpiteestä on kulunut 30 sekuntia, virta katkaistaan auto-maattisesti meneillään olevasta käyttövai-heesta riippumatta.

30 sekuntia ilman käyttöä

[3] Todellisen etäisyyden tila

	Käyttö / tulokset Toimen		npide Painike Näyttö			Näyttöesimerkit
						metriä jaardia jalkaa
						Korotus (°) Madallus (°)
3 Mittaus todellisen etäisyyden tilassa
3-1	Etsii kohdettasi(Kohdista ristikkokohteeseen)		Todellinen (lineaarinen) etäisyys		Act—|—
3-2	Mittaus(Lasersäteilyn symbolianäytetään.)		Kun POWER-painiketta painetaan,jatkuva mittaus on mahdollista 20sekunnin ajan.(Kun suoritettu, näyttöön tulee 3-3.)	POWER	×	≡
3-3	Mittaus epäonnistui Toista vaihe 3-1.					---
3-4	Mittaus OK		Todellinen (lineaarinen) etäisyysJatka vaiheeseen 3-1.		Act	206225		676

9 Virrankatkaisu

Kun edellisestä käyttötoimenpi-teestä on kulunut 30 sekuntia,virta katkaistaan automaattisesti meneillään olevasta käyttövaiheesta riippumatta.

30 sekuntia ilman käyttöä

Käyttö ja sisäinen näyttö

En [4] Vaakasuoran etäisyyden tila

De		Käyttö / tulokset Toimenpide Painike Näyttö				Näyttöesimerkit
						metriä jaardia jalkaa
Fr						Korotus (°) Madallus (°)
Es	4 Mittaus Vaakasuoran etäisyyden tilassa
It	4-1	Etsii kohdettasi(Kohdista ristikko kohteeseen)		Vaakasuora (horisontaalinen) etäisyys		nor
Ru						—|—
No	4-2	Mittaus(Lasersäteilyn symbolia näytetään.)		Kun POWER-painiketta painetaan, jatkuva mittaus on mahdollista 20 sekunnin ajan.(Kun suoritettu, näyttöön tulee 4-3.)	POWER	×	≡
Se
Fi	4-3	Mittaus epäonnistui Toista vaihe		4-1.			---
Ni	4-4	Mittaus OK		Vaakasuora etäisyysJatka vaiheeseen 4-1.		Hor	201 220	660
Dk
Ro	9 Virrankatkaisu			Kun edellisestä käyttötoimenpi-teestä on kulunut 30 sekuntia, virta katkaistaan automaattisesti meneillään olevasta käyttövaiheesta riippumatta.	30 sekuntia ilman käyttöä
PI
Hu
Cz

[5] Korkeustila

	Käyttö / tulokset Toimen		pide Painike Näyttö			Näyttöesimerkit
						metriä jaardia jalkaa
						Korotus (°) Madallus (°)
5 Mittaus Korkeustilassa
5-1	Etsii kohdettasi (Kohdista ristikko kohteeseen.)		Korkeus (vaakatasosta)
5-2	Mittaus (Lasersäteilyn symbolia näytetään.)		Kun POWER-painiketta painetaan, jatkuva mittaus on mahdollista 20 sekunnin ajan. (Kun suoritettu, näyttöön tulee 5-3.)	POWER		=
5-3	Mittaus epäonnistui Toista vaihe 5-1.					---
5-4	Mittaus OK		Korkeus (vaakatasosta)Jatka vaiheeseen 5-1.		Hgt	45.249	4 148
9 V	rrankatkaisu		Kun edellisestä käyttötoimenpiteestä on kulunut 30 sekuntia, virta katkaistaan automaattisesti meneillään olevasta käyttövaiheesta riippumatta.	30 sekuntia ilman käyttöä

Käyttö ja sisäinen näyttö

[6] Kulmatila

	Käyttö / tulokset Toimenpide Painike Näyttö					Näyttöesimerkit
						metriä jaardia jalkaa
						Korotus (°)	Madallus (°)
6	Mittaus Kulmatilassa
6-1	Etsii kohdettasi(Kohdista ristikko kohteeseen.)		Kulma (vaakatasosta)		—|—Ang|
6-2	Mittaus(Lasersäteilyn symbolia näytetään.)		Kun POWER-painiketta painetaan, jatkuva mittaus on mahdollista 20 sekunnin ajan.(Kun suoritettu, näyttöön tulee 6-3.)	POWER	××	≡
6-3	Mittaus epäonnistui Toista vaihe 6-1.					---
6-4	Mittaus OK		Kulma (vaakatasosta)Jatka vaiheeseen 6-1.		Ang	13

9 Virrankatkaisu

Kun edellisestä käyttötoimenpi-teestä on kulunut 30 sekuntia,virta katkaistaan automaattisesti meneillään olevasta käyttövaiheesta riippumatta.

30 sekuntia ilman käyttöä

[7] Pystyerottelutila (kahden pisteen välinen korkeus)

	Käyttö / tulokset Toimenpide Painike Näyttö				Näyttöesimerkit
					metriä jaardia jalkaa
					Korotus (°)	Madallus (°)
7 Mittaus pystyerottelutilan avulla (kahden pisteen välinen korkeus)
7-1	Etsii kohdettasi(Kohdista ristikko kohteeseen)		Pystyerottelu(kahden pisteen välinen korkeus) (1.kohde)		vilkkuu
7-2	Mittaus(Lasersäteilyn symbolianäytetään.)			POWER	×	:
7-3	Mittaus epäonnistui		Jatka vaiheeseen 7-1Toista 7-1, 7-2, 7-3, kunnes mittaus onsuoritettu.		Hgt+Vilkkuu	...
7-4	Mittaus OK		Ensimmäisen kohteen korkeus(vaakatasosta)		Hgt+Hgt2+Vilkkuu	15.2	16.650.0
7-5	Tähtäys (2. kohde)(Kohdista ristikko kohteeseen.)		Pystyerottelu(kahden pisteen välinen korkeus)(2. korkeus)(Etsittävä tulos on 1. kohteen korkeus)		Hgt+Vilkkuu	15.2	16.650.0
7-6	Mittaus(Lasersäteilyn symbolianäytetään.)			POWER	×	:
7-7	Mittaus epäonnistui		Jatka vaiheeseen 7-5Toista 7-5, 7-6 ja 7-7, kunnes mittaus onsuoritettu.		Hgt+Hgt2+Vilkkuu	...
7-8	Mittaus OK		Pystyerottelu(kahden pisteen välinen korkeus)Siirry 2 sekunnin kuluttua vaiheeseen7-1.		Hgt+Hgt2	21.423.4

9 Virrankatkaisu

Kun edellisestä käyttötoimenpiteestä on kulunut 30 sekuntia, virta katkaistaan automaattisesti meneillään olevasta käyttövaiheesta riippumatta.

30 sekuntia ilman käyttöä

Käyttö ja sisäinen näyttö

[8] Kolmipistemittaustila (kahden pisteen välinen korkeus)

	Käyttö / tulokset Toimenpide Painike Näyttö					Näyttöesimerkit
						metriä jaardia jalkaa
						Korotus (°)	Madallus (°)
8 Mittaus kolmipistemittaustilan avulla (kahden pisteen välinen korkeus)
8-1	Etsii kohdettasi(Kohdista ristikko kohteeseen)		Vaakasuora etäisyys (1. kohde)		vilkkuu
8-2	Mittaus(Lasersäteilyn symbolianäytetään.)			POWER		≡
8-3	Mittaus epäonnistui		Jatka vaiheeseen 8-1Toista 8-1, 8-2, 8-3, kunnes mittaus onsuoritettu.		[4SSY] vilkkuu	---
8-4	Mittaus OK		Vaakasuora etäisyysJatka vaiheeseen 8-5.		[23WS]	24.4 26.8 80.5
8-5	Tähtääminen (2. kohde)(Kohdista ristikko kohteeseen.)		Pystyerottelu(korkeus vaakatasosta 2. pisteeseen).		[06HZ] vilkkuu	24.4 26.8 80.5
8-6	Mittaus (Lasersäteilyn symbolianäytetään.)			POWER		≡
8-7	Mittaus OK		Pystyerottelu(korkeus vaakatasosta 2. pisteeseen).		Hor Ht [4HZY]	3.4 3.8 11.0
8-8	Tähtääminen (3. kohde)(Kohdista ristikko kohteeseen.)		Pystyerottelu(2. kohteen ja 3. kohteen välinen korkeus)		vilkkuu	3.4 3.8 11.0
8-9	Mittaus (Lasersäteilyn symbolianäytetään.)			POWER		≡
8-10	Mittaus OK		Pystyerottelu(2. kohteen ja 3. kohteen välinen korkeus)Jatka vaiheeseen 8-1 kahden sekunninkuluttua.		Hor Hgt+Hgt2	17.4	19.0	57.0
			Kun edellisestä käyttötoimenpiteestä on kulunut30 sekuntia, virta katkaistaan automaattisestimeneillään olevasta käyttövaiheestariippumatta.	30 sekuntiailman käyttöä

Muuta

Tämä laite on FCC-määräysten osan 15 vaatimusten mukainen. Sen käyttöä koskevat seuraavat kaksi ehtoa:

(1) Tämä laite ei saa aiheuttaa haitallisia häiriöitä ja
(2) tämän laitteen tulee sietää kaikkia mahdollisia häiriöitä, mukaan lukien ei-toivottua toimintaa aiheuttavat häiriöt.

Tämä laite on testattu ja todettu luokan B mukaiseksi digitaalilaitteeksi FCC-määräysten osan 15 ja Euroopan Unionin EMC-direktiivin edellyttämässä laajuudessa. Näiden rajoitusten tarkoituksena on varmistaa suojaus haitallisia häiriösignaaleja vastaan asuinalueilla. Tämä laite luo, käyttää ja säteilee radiotaajuusenergiaa, joten jos sitä ei suojata määräysten mukaisesti, se voi häiritä radioliikennettä. Tosin, mitään takuuta ei ole siitä, että häiriötä ei esiinny tietyissä käyttökohteissa. Jos tämä laite häiritsee radion tai television käyttöä, mikä voidaan helposti selvittää kytkemällä laite pois ja päälle, kehoitamme käyttäjää poistamaan häiriötekijät jollakin seuraavista toimenpiteistä:

• Suuntaa tai kohdista vastaanottoantenni uudelleen.
• Lisää laitteen ja vastaanottimen välistä keskinäistä etäisyyttä.
• Ota yhteys jälleenmyyjään tai asiantuntevaan radio-/TV-asentajaan avun saamiseksi.

Tämä luokan B digitaalilaite täyttää kaikki häiriöitä aiheuttavia laitteita Kanadassa koskevat määräykset.

Forestry Pro on yksinkertaistettu laser-etäisyysmittari. Saatuja tuloksia ei pidä käyttää virallisiin tarkoituksiin.

Vianetsintä / korjaus

Jos Nikon Laser Forestry Pro -etäisyysmittari vaatii korjaamista, ota yhteys paikalliseen jälleenmyyjään saadaksesi ohjeet tuotteen lähettämiseksi korjaamista varten. Ennen sitä kehoitamme tutustumaan alla olevaan viannetsintätaulukkoon.

Oire Tarkistuskohdat
Laite ei kytkeydy päälle —nestekidenäyttö ei näytä mitään.	•PainaPOWER-painiketta.•Tarkista paristot ja tarvittaessa vaihda uuteen.
Kohteen aluetta ei voida saavuttaa. • Varmista, että mikään ulkoinen tekijä kuten käsi tai sormi ei peitä laserlähettimen aukkoa ja lasertunnistinta.•Varmista, että laserlähettimen aukko ja lasertunnistin ovat puhtaat. Tarvittaessa puhdista ne.•Varmista, että kohteen muoto ja kunto on sopiva lasersäteen heijastamista varten.•Vaihdaparisto.
[---] ("Mittaus ei onnistu") tulee näkyviin.	•Muista pitää laite vakaassa asennossa POWER-painikkeen painamisen aikana.•Varmista, että kohde on mittausalueen sisällä (10 - 500 m / 11 - 550 jaardia / 33-999 jalkaa).
Lähempänä olevaa kohdetta ei voi mitata.	•Varmista, ettei mitään lehtiä, oksia tai ruohoa ole Nikon Laser Forestry Pro-etäisyysmittarin ja kohteen välillä.
Tiettyä etäisyyttä kauempana olevaa kohdetta ei voi mitata.	•Varmista, ettei mitään lehtiä, oksia tai ruohoa ole Nikon Laser Forestry Pro-etäisyysmittarin ja kohteen välillä.
Mittaustulos vaihtelee. • Vaihda	paristo.Varmista, että kohteen muoto ja kunto on sopiva lasersäteen heijastamista varten.Muista pitää laite vakaassa asennossa POWER-painikkeen painamisen aikana.Varmista, ettei mitään lehtiä, oksia tai ruohoa ole Nikon Laser Forestry Pro-etäisyysmittarin ja kohteen välillä.
Näytöllä on virheellinen tulos. •Vaihdaparisto.Varmista, että kohteen muoto ja kunto on sopiva lasersäteen heijastamista varten.Varmista, ettei mitään lehtiä, oksia tai ruohoa ole Nikon Laser Forestry Pro-etäisyysmittarin ja kohteen välillä.

Jos ongelma uusiutuu vianetsintätaulukon mukaisten toimenpiteiden jälkeen, ota yhteys paikalliseen jälleenmyyjään ja tarkista/korjaa Nikon Laser Forestry Pro. Älä anna kenenkään muun kuin valmistajan virallisen edustajan tarkistaa tai korjata Nikon Laser Forestry Pro -etäisyysmittaria. Tämän ohjeen laiminlyönti voi aiheuttaa loukkaantumisen tai tuotteen vahingoittumisen.

Etäisyysmittarin kotelon käyttö

Tavallinen kotelo

Yläremmi Alaremmi

Kotelo vyölenkillä

Vyö Yläremmi Alaremmi

1) Avaa alaremmi ja jaa se kahteen osaan. ①
2) Kiinnitä yläremmin pää alaremmiin. ②
3) Kiinnitä yläremmi puristamalla alaremmin kaksi osaa yhteen. ③

Nederlands

INHOUD
