| Tuotetyyppi | Laseretäisyysmittari |
| Merkki | Nikon |
| Malli | Prostaff 1000 |
| Mitat (P x L x K) | 91 x 73 x 37 mm |
| Paino (ilman paristoa) | Noin 130 g |
| Virtalähde | 1 x CR2-litiumparisto (3V DC) |
| Pariston kesto | Noin 20 000 mittausta (20°C:ssa) |
| Mittausalue (todellinen etäisyys) | 5–910 m / 6–1 000 yd |
| Tarkkuus | ±1 m (alle 100 m), ±2 m (yli 100 m) |
| Suurennus | 6x |
| Tehokas linssin halkaisija | 20 mm |
| Lähtöpupilli | 3,3 mm |
| Dioptrian säätö | ±4 m⁻¹ |
| Kohteen prioriteettitilat | Läheisen kohteen prioriteetti (1st) / Etäkohteen prioriteetti (Dst) |
| Mittaustilat | Yksittäismittaus, Jatkuva mittaus (enintään 8 s) |
| Automaattinen sammutus | Noin 8 s käyttämättömänä |
| Lasertyyppi | Luokka 1M, näkymätön (905 nm) |
| Roiskevesisuojaus | IPX4 (sateenkestävä) |
| Käyttölämpötila | -10 °C - +50 °C |
| Toimitussisältö | Laite, kantohihna, säilytyspussi, CR2-paristo |
| Linssin hoito-ohjeet | Paineilma tai pehmeä liina; sormenjälkien tapauksessa kostutetulla liinalla |
| Turvallisuusohjeet | Älä katso laseraukon sisään; älä suuntaa silmiin; pidä poissa lasten ulottuvilta |
Usein kysytyt kysymykset - Prostaff 1000 NIKON
Käyttäjien kysymyksiä aiheesta Prostaff 1000 NIKON
0 kysymys tästä laitteesta. Vastaa tuntemiisi tai esitä omasi.
Esitä uusi kysymys tästä laitteesta
Lataa ohjeet laitteellesi Laserosoitin PDF-muodossa ilmaiseksi! Löydä käyttöohjeesi Prostaff 1000 - NIKON ja ota elektroninen laitteesi takaisin hallintaan. Tällä sivulla julkaistaan kaikki laitteidesi käyttöön tarvittavat asiakirjat. Prostaff 1000 merkiltä NIKON.
KÄYTTÖOHJE Prostaff 1000 NIKON
Lue tämä ensin....166
TURVALLISUUS- JA KÄYTTÖHUOMAUTUKSET....167
Tutustuminen laseretäisyysmittariin
Pääominaisuudet....170
Nimikkeet/Kokoonpano....171
Sisäinen näyttö 172
Toiminnot
Kohteen prioriteettitila (Lähimmän Kohteen Prioriteettitila/Etäisen Kohteen Prioriteettitila) ...173
Pariston kiinnittäminen/Vaihtaminen
Paristotyyppi....174
Pariston kiinnittäminen/Vaihtaminen....174
Pariston varaustason näyttö ....174
Valikoissa siirtyminen
Asetusvalikkojen käyttökaavio 175
Etäisyyden näyttöyksikön muuttaminen (F1).....176
Kohteen prioriteettitilan muuttaminen (F2) .....177

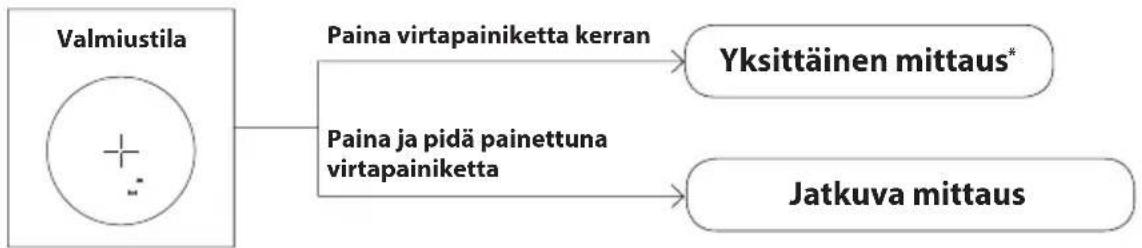

Mittaus
Sisäisen näytön tarkennuksen säätö....178
Mittaus käynnissä 178
Yksittäinen mittaus....179
Jatkuva mittaus....179
Tekniset tiedot
Ominaisuudet....180
Vianetsintä/Korjaus....182
Johdanto
□ ■ Lue tämä ensin
Kiitämmesinua Nikon COOLSHOT PROSTAFF 1000 -laseretäisyysmittarin valinnasta.
Lue tämä käyttöohje huolellisesti ennen tämän tuotteen käyttöä oikean käytön varmistamiseksi.
Pidä tämä käyttöohje lukemisen jälkeen helposti saatavilla olevassa paikassa myöhempää tarvetta varten.
Käyttöohjeesta
- Mitään käyttöohjeen osaa ei saa monistaa, levittää, jäljentää, tallentaa tiedonhakujärjestelmään tai kääntää millekään kielellä missään muodossa, millään tavalla, ilman Nikonin etukäteistä kirjallista suostumusta.
• Tämän käyttöohjeen kuvat ja näytön sisältö saattavat poiketa todellisesta tuotteesta. - Nikon ei vastaa mistään tämän käyttöohjeen mahdollisesti sisältämistä virheistä.
- Tämän tuotteen ulkonäkö, tekniset tiedot ja ominaisuudet voivat muuttua ilman ennakkoilmoitusta.
Radiohäiriöitä koskevista ohjaimista
- Tämä laite on FCC-määräysten osan 15 vaatimusten mukainen. Sen käyttöä koskevat seuraavat kaksi ehtoa: (1) Tämä laite ei saa aiheuttaa haitallisia häiriöitä ja
(2) tämän laitteen tulee sietää kaikkia mahdollisia häiriöitä, mukaan lukien ei-toivottua toimintaa aiheuttavat häiriöt. -
Tämä laite on testattu ja todettu luokan B mukaiseksi digitaalilaitteeksi FCC-määräysten osan 15 ja Euroopan Unionin EMC-direktiivin edellyttämässä laajuudessa. Näiden rajoitusten tarkoituksena on varmistaa suojaus haitallisia häiriösignaaleja vastaan asuinalueilla. Tämä laite luo, käyttää ja säteilee radiotaajuusenergiaa, joten jos sitä ei suojata määräysten mukaisesti, se voi häiritä radioliikennettä. Tosin siitä ei ole mitään takuuta, että häiriötä ei esiinny tietyissä käyttökohteissa. Jos tämä laite häiritsee radion tai television käyttöä, mikä voidaan helposti selvittää kytkemällä laite pois ja päälle, kehotamme käyttäjää poistamaan häiriötekijät jollakin seuraavista toimenpiteistä:
-
Suuntaa tai kohdista vastaanottoantenni uudelleen.
- Lisää laitteen ja vastaanottimen välistä keskinäistä etäisyyttä.
- Ota yhteys jälleenmyyjään tai asiantuntevaan radio-/TV-asentajaan avun saamiseksi.
Ilmoitus Kanadassa asuville asiakkaille CAN ICES-3(B)/NMB-3(B)
□ ■ TURVALLISUUS- JA KÄYTTÖHUOMAUTUKSET
Noudata tämän käyttöohjeen ohjeita tarkasti, jotta tuotteen käyttö on turvallista ja vältetään mahdolliset loukkaantumiset ja omaisuusvahingot käyttäjälle ja muille. Tuotteen oikea käyttö edellyttää ohjeiden perusteellista tuntemista.
VAROITUS
Tämä ilmoittaa, että väärinkäyttö annetut ohjeet laiminlyöden voi aiheuttaa vakavan loukkaantumisen tai kuoleman.
HUOMAUTUS
Tämä ilmoittaa, että väärinkäyttö annetut ohjeet laiminlyöden voi aiheuttaa loukkaantumisen tai aineellista vahinkoa.
TURVALLISUUSHUOMAUTUKSET (Laser)
Tämä tuote käyttää näkymätöntä lasersädettä. Huomioi seuraavat seikat:
VAROITUS
- Älä paina virtapainiketta silloin, kun katsot laserlähettimen aukkoon. Tästä voi aiheutua silmävammoja.
• Älä suuntaa silmiin.
- Älä osoita lasersädettä ihmisiä kohti.
- Älä katso lasereihin toisilla optisilla instrumenteilla, kuten linssien tai kiikareiden läpi. Tästä voi aiheutua silmävammoja.
- Kun et mittaa, pidä sormet poissa virtapainikkeelta välttääksesi laserin lähettämisen epähuomiossa.
- Kun laitetta ei käytetä pitkään aikaan, poista paristo.
- Älä pura, korjaa tai tee muutoksia tuotteeseen. Lasersäteily voi olla vahingollista terveydelle. Jos tuote puretaan, korjataan tai siihen tehdään muutoksia, valmistajan takuu ei enää kata sitä.
- Pidä tuote poissa lasten ulottuvilta.
TURVALLISUUSHUOMAUTUKSET (Monokulaari)
VAROITUS
- Älä koskaan katso suoraan aurinkoon, voimakkaaseen valoon tai lasereihin käyttäessäsi tätä tuotetta. Seurauksena voi olla vakava silmävamma tai sokeus.
HUOMAUTUS
- Älä jätä pakkauksessa käytettävää muovipussia tai pieniä osia pienten lasten ulottuville. Pussi saattaa tukkia lapsen suun ja nenän ja aiheuttaa tukehtumisen.
- Varmista, että lapset eivät vahingossa niele pieniä osia tai lisävarusteita. Jos lapset nielaisevat näitä osia, hakeudu välittömästi lääkärin hoitoon.
- Kytke tämä tuote pois käytöstä, kun sitä ei käytetä.
• Kuljeta tätä tuotetta kotelossa. -
Jos tämä tuote ei toimi oikein mistä tahansa syystä, lopeta käyttäminen välittömästi ja ota yhteys valtuutettuun Nikonhuoltoon.
-
Älä aseta tätä tuotetta epätasaiselle alustalle. Se voi tippua ja aiheuttaa loukkaantumisen tai vikatoiminnan.
- Älä käytä tätä tuotetta kävellessäsi.
Voit törmätä johonkin tai kaatua ja aiheuttaa loukkaantumisen tai vikatoiminnan. - Älä heiluta tätä tuotetta sen hihnasta. Voit osua muihin ja aiheuttaa loukkaantumisen.
- Tämän tuotteen kumiosat (kuten silmäsuppilo) tai toimitukseen kuuluvan kotelon ja hihnan kumiosat saattavat heikentyä, jos niitä käytetään tai varastoidaan pitkään. Heikentynyt kumi voi kiinnittyä vaatteisiin ja aiheuttaa tahroja. Tarkasta niiden kunto ennen käyttöä ja ota yhteys valtuutettuun Nikon-huoltoon, jos havaitset vian.
- Kumisen silmäsuppilon pitkäaikainen käyttö voi aiheuttaa ihon tulehtumista. Jos oireita kehittyy, lopeta käyttö ja hakeudu välittömästi lääkärin hoitoon.
HUOMAUTUKSET (Litiumparisto)
Litiumpariston vääränlainen käyttö voi johtaa sen vahingoittumiseen ja vuotamiseen, mikä aiheuttaa laitteen ruostumista tai käsien ja vaatteiden tahriintumista.
Huomioi seuraavat seikat:
- Asenna paristo oikein niin, että napaisuudet + ja – täsmäävät.
- Poista paristo, kun se on tyhjentynyt tai sitä ei käytetä pitkään aikaan.
- Pidä paristo pois tulen tai veden luota. Älä koskaan pura paristoa.
- Älä lataa litiumparistoa.
- Älä oikosulje paristolokeron liitäntää.
- Älä kanna paristoa avaimien tai kolikoiden kanssa samassa taskussa tai pussissa. Paristoon voi tulla oikosulku, ja se voi ylikuumentua.
- Jos litiumparistosta vuotavaa nestettä roiskuu vaatteille tai iholle, huuhtele runsaalla vedellä. Jos sitä joutuu silmiin tai suuhun, huuhtele vedellä ja hakeudu välittömästi lääkärin hoitoon.
- Hävitä litiumparisto paikallisten määräysten mukaisesti.
KÄSITTELY-JA KÄYTTÖHUOMAUTUKSET
- Älä altista tätä tuotetta iskuille.
- Jos tuote saa vahingossa voimakkaan iskun tai putoaa ja epäilet vikatoimintaa, ota välittömästi yhteys paikalliseen jälleenmyyjän tai valtuutettuun Nikon-huoltoon.
- Älä käytä tuotetta veden alla.
- Pyyhi sadepisarat, vesi, hiekka ja mutatahrat pois tuotteesta niin pian kuin mahdollista pehmeällä, puhtaalla liinalla.
- Kun tämä tuote altistuu äärimmäisille lämpötilamuutoksille (jos se esimerkiksi tuodaan nopeasti kylmästä paikasta kuumaan paikkaan tai päinvastoin), linssipinnoista voi tulla sameita. Älä käytä tuotetta, ennen kuin sameus on kadonnut.
- Älä jätä tuotetta autoon kuumana tai aurinkoisena päivänä äläkä myöskään lämpöä kehittävän laitteen läheisyyteen.
- Älä jätä okulaaria suoraan auringonvaloon. Kosteuden tiivistyminen linssin pinnalle voi vahingoittaa sisäisen näytön pintaa.
HOITO-JA KUNNOSSAPITOHUOMAUTUKSET
LINSSI
Varmista, ettet koske linssipintaa suoraan käsillä sen puhdistuksen aikana. Poista pöly tai nukka puhaltimella*. Jos linssissä on sormenjälkiä tai muita tahroja, joita ei voi poistaa puhaltimella, pyyhi linssi kuivalla pehmeällä liinalla tai silmälasien puhdistusliinalla pyörivin liikkein linssin keskeltä aloittaen ja kohti reunoja jatkaen. Pyyhkiminen liian kovaa tai pyyhkiminen kovalla materiaalilla saattaa vaurioittaa linssiä. Jos tämä ei onnistu, pyyhi linssiä varovasti liinalla, joka on kostutettu vähäisellä määrällä kaupallista linssinpuhdistusainetta.
PÄÄRUNKO
Poistettuasi pölyn kevyesti puhaltimen avulla puhdista rungon pinta pehmeällä, puhtaalla liinalla. Jos tuotetta on käytetty merenrannalla, pyyhi rungossa mahdollisesti oleva suola kostealla, pehmeällä, puhtaalla liinalla ja pyyhi sitten kuivaksi kuivalla liinalla. Älä käytä bentseeniä, tinneriä tai muuta orgaanista liuotinta sisältävää pesuainetta.
SÄILYTYS
Kosteissa tiloissa linssipintoihin voi tiivistyä vettä tai muodostua hometta. Siksi tuotetta on hyvä säilyttää kuivassa ja viileässä paikassa. Sen jälkeen kun olet käyttänyt etäisyysmittaria sateisena päivänä tai iltana, kuivaa se huolellisesti huoneenlämpötilassa ja säilytä kuivassa, viileässä paikassa.
* Kuminen puhdistustyökalu, joka puhaltaa ilmaa suuttimesta.
Fi Erillisen keräyksen merkki Euroopan maissa
Tämä merkki osoittaa, että tämä paristo kerätään erikseen.
Seuraavat maininnat koskevat vain käyttäjiä Euroopan maissa.
- Tämä paristo kerätään erikseen asianmukaisista keräyspisteistä. Älä hävitä paristoa talousjätteiden mukana.
- Lisätietoja saat jälleenmyyjältä tai paikallisilta jätehuoltoviranomaisilta.
Fi Erillisen keräyksen merkki Euroopan maissa
Tämä merkki osoittaa, että tämä tuote kerätään erikseen.
Seuraavat maininnat koskevat vain käyttäjiä Euroopan maissa.
- Tämä tuote kerätään erikseen asianmukaisista keräyspisteistä. Älä hävitä paristoa talousjätteiden mukana.
- Lisätietoja saat jälleenmyyjältä tai paikallisilta jätehuoltoviranomaisilta.
Tutustuminen laseretäisyysmittariin
□ ■ Pääominaisuudet
- Kohteen esivalintajärjestelmä (Target Priority Switching) päällekkäisten kohteiden mittaukseen
- Laadukas kuusinkertainen etsin, jossa monikalvopinnoite
- Automaattinen jatkuva mittaus enintään 4 sekunnin ajan, jos yksittäinen mittaus epäonnistuu
- Aktivoi jatkuva mittaus pitämällä PWR-painiketta painettuna (enintään noin 8 sekunnin ajan)
- Automaattinen virran katkaisu (käyttämättä noin 8 sekuntia valmiustilanäytön ollessa päällä)
- Sateenkestävä-vastaa JIS/IEC-suojausluokkaa 4 (IPX4) (Nikonin testiolosuhteissa)
- Näkymätön / silmille turvallinen EN/IEC-luokan 1M laser
Tämä tuote käyttää näkymätöntä lasersädettä mittaukseen. Se mittaa ajan, jonka lasersäde tarvitsee kulkiessaan etäisyysmittarilta kohteelle ja takaisin. Laserheijastuksen laatu ja mittaustulokset vaihtelevat ilmaston ja ympäristöolosuhteiden sekä kohteen värin, pinnanlaadun, koon, muodon ja muiden ominaisuuksien mukaan.
Mittaustulos voi olla epätarkka tai virheellinen seuraavissa tapauksissa:
• Lumessa, sateessa tai sumussa
• Pieni tai kapea kohde
• Musta tai tumma kohde
• Kohteen pinnassa on porrastuksia
• Kohde liikkuu tai tärisee
• Kun kohteeksi valitaan veden pinta
• Kohdetta mitataan lasin läpi
• Jos kohde on lasia tai peili
- Kun laser osuu kohteen heijastavaan pintaan vinossa
Mittaustuloksista
Tämä laite on perusmallin etäisyysmittari. Sen antamia mittaustuloksia ei voida käyttää virallisina todisteina.
□ ■ Nimikkeet/Kokoonpano
Kokoonpano
- Runko, 1 kpl
• Hihna, 1 kpl
- Kotelo, 1 kpl
• Litiumparisto (CR2), 1 kp

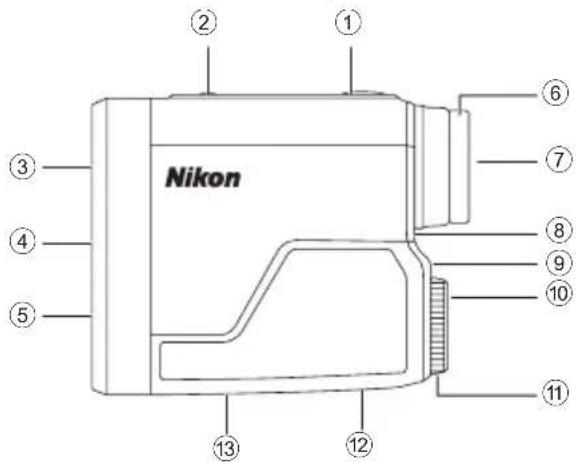

① Virtapainike (VIRTA PÄÄLLE-/Mittauspainike)
② MODE-painike
③ Monokulaarinen objektiivi
④ Laserlähettimen aukko
⑤ Lasertunnistimen aukko
⑥ Silmäsuppilo/Diopterin säätörengas
⑦ 6-kertaisella suurennuksella varustettu okulaari
⑧ Diopterin indeksi
⑨ Hihnan reikä
⑩ Paristolokeron kannen Auki-merkintä
⑪ Paristolokeron kansi
⑫ Tuotenumero/Tyyppitarra
⑬ Merkintä
IEC60825-1 CLASS 1M LASER PRODUCT
DO NOT EXPOSE USERS OF TELESCOPIC OPTICS.

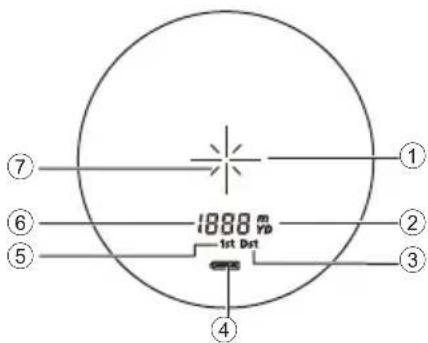

① Kohdemerkki
+: Tähtää mitattavaan kohteeseen.
Sijoita kohde merkin keskelle.
② Mittayksikkö (m: metri/YD: jaardi)
③ Etäisen kohteen prioriteettitila
④ Pariston varaustason näyttö
⑤ Lähimmän kohteen prioriteettitila
⑥ Etäisyys
--- : Mittaus epäonnistui tai etäisyyttä ei voi mitata
⑦ Lasersäteilyn merkintä
× : Tulee näkyviin, kun lasersäteilyä käytetään mittaamiseen. Älä katso objektiivilinssin puolelle, kun tämä merkki on näkyvissä.
- Okulaari suurentaa tämän tuotteen sisäistä näyttöä. Voit ehkä nähdä pölyä sisällä, mutta se ei vaikuta mittauksen tarkkuuteen.
Toiminnot
☐ ■ Kohteen prioriteettitila (Lähimmän Kohteen Prioriteettitila/Etäisen Kohteen Prioriteettitila)
Tässä Nikon-laseretäisyysmittarissa käytetään Lähimmän Kohteen Prioriteetin/Etäisen Kohteen Prioriteetin vaihtojärjestelmää. (Tehdasasetus on Etäisen Kohteen Prioriteettitila.)
Kun mitataan limittäisiä kohteita:
Lähimmän Kohteen Prioriteettitilassa näytetään etäisyys lähimpään kohteeseen ja Etäisen Kohteen Prioriteettitilassa näytetään etäisyys etäisimpään kohteeseen.
Pariston kiinnittäminen/Vaihtaminen
□ ■ Paristotyyppi
3 V:n CR2-litiumparisto, 1 kpl
□ ■ Pariston kiinnittäminen/Vaihtaminen
- Avaa paristolokeron kansi. Kierrä paristolokeron kantta vastapäivään ja irrota se.
- Aseta paristo. Kun vaihdat paristoa, ota ensin vanha paristo pois ja aseta sitten uusi tilalle. Noudata paristolokeron sisällä olevaa pariston asetusmerkintää ja aseta pariston plus- ja miinuspäät oikein päin (plus-puoli ulospäin). Jos paristoa ei ole asetettu oikein, laseretäisyysmittari ei toimi.
- Kiinnitä paristolokeron kansi. Kierrä paristolokeron kantta myötäpäivään ja kiinnitä se tiukasti. Kun kiinnität paristolokeron kantta, ruuvaa se kokonaan kiinni ja tarkista kiinnitys.
- Akkutilan kannen kiertäminen voi olla vaikeaa, sillä tuotteessa on kuminen tiiviste, joka varmistaa vedenpitävyyden.
□ ■ Pariston varaustason näyttö
| Näyttö Kuvaus | ||
| Virran kytkemisen jälkeen, näkyy vain 2 sekunnin ajan. | Riittävästi tehoa käytettävissä. | |
| Virran kytkemisen jälkeen, näkyy vain 2 sekunnin ajan. | Teho laskemassa.Valmistaudu pariston vaihtoon. | |
| Näytetään jatkuvasti. Alhainen. Paristo tulee vaihtaa uuteen. | ||
| Vilkkuu. 3 vilkunnan jälkeen automaattinen virrankatkaisu. | Paristo on tyhjä.Vaihda paristo. | |
Valikoissa siirtyminen
• MODE-painikkeen käyttö
MODE-painiketta voi painaa kahdella tavalla. Käytä painiketta tämän käyttöohjeen kuvausten mukaisesti.
- "Painaminen ja painettuna pitäminen" tarkoittaa painikkeen painamista vähintään 1,5 sekunnin ajan.
- "Painaminen" tarkoittaa painikkeen nopeaa painallusta (alle 1,5 sekuntia).

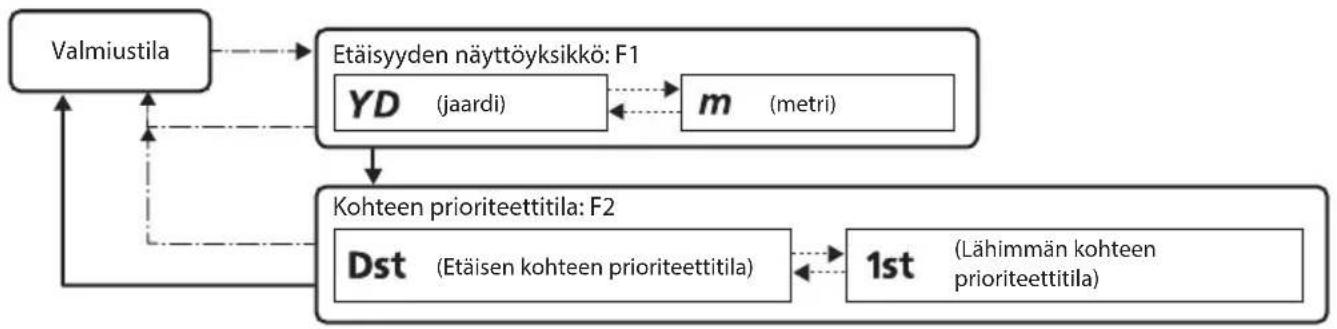

□ ■ Asetusvalikkojen käyttökaavio
→ Paina MODE-painiketta.
Paina virtapainiketta.
Jos painat MODE-painiketta ja pidät sen painettuna tai et käytä painikkeita noin 8 sekuntiin asetusvalikkoja käytettäessä, näytössä oleva asetus tallennetaan ja laseretäisyysmittari palaa valmiustilaan.
□ ■ Etäisyyden näyttöyksikön muuttaminen (F1)
Valitse mittaustulosten näyttöyksiköksi YD (jaardit) tai m (metrit). Oletusasetuksena on YD (jaardit).
-
Kytke laseretäisysmittari käyttöön painamalla virtapainiketta.
-
Paina MODE-painiketta ja pidä se painettuna.
• Etäisyyden näyttöyksikköä voidaan nyt muuttaa.
- Asetus vaihtuu aina, kun virtapainiketta painetaan.
- Jos painat MODE-painiketta ja pidät sen painettuna tai et käytä painikkeita noin 8 sekuntiin, näytössä oleva asetus tallennetaan ja laseretäisyysmittari palaa valmiustilaan.
- Asetus tallennetaan, vaikka laseretäisyysmittari kytketään POIS PÄÄLTÄ.
□ ■ Kohteen prioriteettitilan muuttaminen (F2)
Tässä Nikon-laseretäisyysmittarissa käytetään Lähimmän Kohteen Prioriteetin/Etäisen Kohteen Prioriteetin vaihtojärjestelmää.
Tehdasasetus on Etäisen Kohteen Prioriteettitila.
- Kytke laseretäisyysmittari käyttöön painamalla virtapainiketta.
- Paina MODE-painiketta ja pidä se painettuna.
- Paina MODE-painiketta kerran.
• Kohteen prioriteettitilaa voidaan nyt muuttaa.
- Asetus vaihtuu aina, kun virtapainiketta painetaan.
- Jos painat MODE-painiketta tai et käytä painikkeita noin 8 sekuntiin, näytössä oleva asetus tallennetaan ja laseretäisyysmittari palaa valmiustilaan.
- Asetus tallennetaan, vaikka laseretäisyysmittari kytketään POIS PÄÄLTÄ.
- Lähimmän Kohteen Prioriteettitila ja Etäisen Kohteen Prioriteettitila Kun mitataan limittäisiä kohteita:
Lähimmän Kohteen Prioriteettitilassa näytetään etäisyys lähimpään kohteeseen ja Etäisen Kohteen Prioriteettitilassa näytetään etäisyys etäisimpään kohteeseen.
Mittaus
Varo — Muut kuin tässä kuvatut ohjaimet, säädöt tai toimintatavat saattavat aiheuttaa lasersäteilystä aiheutuvia, terveyteesi kohdistuvia negatiivisia vaikutuksia tai vaurioita.
- Ennen mittausta on varmistettava jokainen valikkoasetus. Valikoissa siirtyminen -kohdassa on tietoja valikoista ja asetusten muuttamisesta.
□ ■ Sisäisen näytön tarkennuksen säätö
Jos sisäistä näyttöä on vaikea nähdä, säädä tarkennusta seuraavalla tavalla.
- Kytke virta painamalla virtapainiketta.
- Katso okulaarin läpi ja käännä diopterin säätörengasta, kunnes sisäinen näyttö tarkentuu.
Diopterin säätörengas
□ ■ Mittaus käynnissä
- Kytke virta painamalla virtapainiketta.
- Jos et käytä painiketta noin 8 sekuntiin, virta katkeaa automaattisesti.
Heti virran päällekytkennän jälkeen
- Tähtää kohteeseen.
Sijoita kohdemerkin keskikohta kohteeseen.
- Mittaa painamalla virtapainiketta.
Mittauksen jälkeen mitattuja tuloksia näytetään noin 8 sekunnin ajan, jonka jälkeen virta kytkeytyy pois päältä. Mittaa uudelleen painamalla virtapainiketta virran ollessa kytkettynä.
□ ■ Yksittäinen mittaus
Virtapainikkeen painaminen kerran käynnistää yhden mittauksen, minkä jälkeen tulos tulee näytölle.
- Jos mittaus epäonnistuu, mittaus jatkuu automaattisesti enintään noin 4 sekunnin ajan, kunnes saadaan tuloksia. Mittaus päättyy, kun se onnistuu vaikka ollaan edelleen noin 4 sekunnin jakson sisällä.
Esimerkki mitatun etäisyyden näytöstä
Esimerkki epäonnistuneesta mittauksesta
□ ■ Jatkuva mittaus
Painamalla ja pitämällä painettuna virtapainiketta käynnistyy jatkuva mittaus noin 8 sekunniksi. Mittauksen aikana laserin säteilymerkki vilkkuu ja näyttää sitten mitatun tuloksen peräkkäin. Jos nostat sormesi painikkeelta, jatkuva mittaus keskeytyy.
* Jos mittaus epäonnistuu, mittaus jatkuu automaattisesti enintään noin 4 sekunnin ajan, kunnes saadaan tuloksia.
Tekniset tiedot
□ ■ Ominaisuudet
| Mittausalue (todellinen etäisyys)*1 | 5 - 910 m/6 - 1 000 jaardia |
| Enimmäismittausalue (reflektiivinen)*1 910 | m/1 000 jaardia |
| Enimmäismittausalue (puu)*1 | 730 m/800 jaardia |
| Enimmäismittausalue (peura)*1 | 540 m/600 jaardia |
| Etäisyyden näyttö (lisäys) 1 m/jaardi | |
| Tarkkuus (todellinen etäisyys)*2 | ±1 m/jaardi (alle 100 m/jaardia)±2 m/jaardia (100 m/jaardia ja enemmän) |
| Suurennus (×) 6 | |
| Objektiivin linssin tehollinen läpimitta (mm) | 20 |
| Kulmamääräinen näkökenttä (todellinen) (°) | 6,0 |
| Katseluetäisyys (mm) 16,7 | |
| Lähtöaukko (mm) 3,3 | |
| Diopterin säätö ±4 m | -1 |
| Mitat (pituus × korkeus × leveys) (mm/tuumaa) | 91 × 73 × 37/3,6 × 2,9 × 1,5 |
| Paino (g/oz.) Noin 130/4,6 (ilman paristoa) | |
| Käyttölämpötila (°C/°F) -10 — +50/14 — 122 | |
| Kosteus käyttöolosuhteissa (%, suhteellinen) | 80 tai alle (ei kastekondensaatiota) |
| Virtalähde | CR2-litiumparisto, 1 kpl (3V DC)Automaattinen virrankatkaisu (kun käyttämättä noin 8 sekuntia) |
| Rakenne Sateenkestävä | *3 |
| Sähkömagneettinen yhteensopivuus | FCC Osa15 AlaOsaB luokka B, EU:EMC-direktiivi, AS/NZS, VCCI-luokkaB,CU TR 020, ICES-003 |
| Ympäristö RoHS, WEEE | |
| Laserluokka | IEC60825-1: Luokan 1M/LasertuoteFDA/21 CFR Osa 1040.10: Luokan I Lasertuote |
| Aallonpituus (nm) 905 | |
| Pulssin kestoaika (ns) 20 | |
| Teho (W) 23 | |
| Suuntapoikkeama (mrad) Pystysuora: 3,33/Vaakasuora: 0,17 | |
- Tuotteen ominaisuuksia ei ehkä saavuteta kohteen muodon, pinnan rakenteen ja ominaisuuksien ja/tai sääolosuhteiden vuoksi.
^1 Käyttäen Nikonin mittausolosuhteita ja viitearvoa
^2 Käyttäen Nikonin mittausolosuhteita
^*3 Tässä tuotteessa on JIS/IEC-suojausluokkaa 4 (IPX4) vastaavat ominaisuudet (Nikonin testiolosuhteissa). Luokitus ei takaa laitteen vedenkestävyyttä kaikissa olosuhteissa tai sitä, ettei vaurioita tai ongelmia esiinny missään olosuhteissa. Huomioi käytön aikana seuraavat seikat:
- Älä käytä tai pidä tuotetta juoksevassa vedessä.
- Jos kosteutta havaitaan tuotteen liikkuvissa osissa, keskeytä tuotteen käyttö ja pyyhi se kuivaksi.
Pariston kestoaika
Noin 20 000 kertaa (noin lämpötilassa 20°C (68°F))
Tämä saattaa vaihdella ympäristön lämpötilan ja muiden tekijöiden. Määrä on vain suuntaa-antava.
- Tämän Nikonin laseretäisyysmittarin mukana toimitettu paristo on tarkoitettu toiminnan tarkastamiseen. Luonnollisen sähköisen purkautumisen vuoksi pariston kestoaika on todennäköisesti lyhyempi kuin edellä on mainittu.
□ ■ Vianetsintä/Korjaus
Jos tuote ei toimi odotetulla tavalla, tarkasta alla oleva luettelo ennen kuin otat yhteyden paikalliseen jälleenmyyjään tai tuotteen ostopaikkaan.
- Jos tuotteen kanssa ilmenee ongelmia.
| Ongelma Syy/Ratkaisu | |
| Ei käynnisty | Paina virtapainiketta (rungon yläosassa).Tarkista, että paristo on asetettu oikein.Vaihda paristo uuteen. |
| Mittaus ei onnistuPoikkeava tulos | Vahvista asetukset.Vahvista, jos se kykenee mittaamaan lähelläsi sijaitsevan suuren kohteen(esimerkki: rakennus n. 15 m/jaardin päässä edessäsi).Puhdista linssin pinta tarvittaessa. |
- Jos vaadit korjausta, ota yhteys paikalliseen jälleenmyyjään tai tuotteen ostopaikkaan.
Älä korjaa tai pura osiin. Sillä saattaa olla vakavia seurauksia.
Huomaa, ettei Nikon vastaa mistään suorasta tai epäsuorasta vahingosta, jos käyttäjä yrittää korjata tuotetta tai purkaa sitä osiin.
Norsk
INNHOLD
Introduksjon
- Tutustuminen laseretäisyysmittariin
- Toiminnot
- Pariston kiinnittäminen/Vaihtaminen
- Valikoissa siirtyminen
- Mittaus
- Tekniset tiedot
- Johdanto
- □ ■ Lue tämä ensin
- Käyttöohjeesta
- Radiohäiriöitä koskevista ohjaimista
- □ ■ TURVALLISUUS- JA KÄYTTÖHUOMAUTUKSET
- VAROITUS
- HUOMAUTUS
- TURVALLISUUSHUOMAUTUKSET (Laser)
- TURVALLISUUSHUOMAUTUKSET (Monokulaari)
- HUOMAUTUKSET (Litiumparisto)
- KÄSITTELY-JA KÄYTTÖHUOMAUTUKSET
- HOITO-JA KUNNOSSAPITOHUOMAUTUKSET
- LINSSI
- PÄÄRUNKO
- SÄILYTYS
- Fi Erillisen keräyksen merkki Euroopan maissa
- □ ■ Pääominaisuudet
- Mittaustulos voi olla epätarkka tai virheellinen seuraavissa tapauksissa:
- Mittaustuloksista
- Kokoonpano
- ☐ ■ Kohteen prioriteettitila (Lähimmän Kohteen Prioriteettitila/Etäisen Kohteen Prioriteettitila)
- □ ■ Paristotyyppi
- □ ■ Pariston kiinnittäminen/Vaihtaminen
- □ ■ Pariston varaustason näyttö
- □ ■ Etäisyyden näyttöyksikön muuttaminen (F1)
- □ ■ Kohteen prioriteettitilan muuttaminen (F2)
- □ ■ Sisäisen näytön tarkennuksen säätö
- □ ■ Mittaus käynnissä
- □ ■ Yksittäinen mittaus
- □ ■ Jatkuva mittaus
- Pariston kestoaika
- □ ■ Vianetsintä/Korjaus
- Norsk
- INNHOLD
- Introduksjon
Merkki : NIKON
Malli : Prostaff 1000
Kategoria : Laserosoitin
