Тип продукта	Лазерный дальномер
Бренд	Nikon
Модель	Prostaff 1000
Размеры (Д x Ш x В)	91 x 73 x 37 мм
Вес (без батареи)	Около 130 г
Источник питания	1 x CR2 литиевая батарея (3 В пост. тока)
Срок службы батареи	Около 20 000 измерений (при 20°C)
Диапазон измерения (фактическое расстояние)	5 – 910 м / 6 – 1000 ярдов
Точность	±1 м (менее 100 м), ±2 м (более 100 м)
Увеличение	6x
Эффективный диаметр объектива	20 мм
Выходной зрачок	3,3 мм
Диоптрийная настройка	±4 м⁻¹
Режимы приоритета цели	Приоритет ближней цели (1st) / Приоритет дальней цели (Dst)
Режимы измерения	Одиночное измерение, Непрерывное измерение (до 8 сек.)
Автоматическое отключение	Через около 8 сек. бездействия
Тип лазера	Класс 1M, невидимый (905 нм)
Защита от брызг	IPX4 (защита от дождя)
Рабочая температура	от -10 °C до +50 °C
Комплектация	Прибор, ремень, чехол для хранения, батарея CR2
Уход за объективом	Сжатый воздух или мягкая ткань; при отпечатках пальцев влажной тканью
Меры безопасности	Не смотреть в лазерное отверстие; не направлять на глаза; хранить в недоступном для детей месте

Часто задаваемые вопросы - Prostaff 1000 NIKON

Как заменить батарею в Nikon Prostaff 1000?

Поверните крышку батарейного отсека против часовой стрелки и снимите ее. Извлеките старую батарею и вставьте новую литиевую батарею CR2 положительным полюсом наружу. Закрутите крышку по часовой стрелке. Соблюдайте полярность.

Как настроить диоптрии?

Включите прибор кнопкой PWR. Смотрите в окуляр и вращайте кольцо настройки диоптрий, пока внутренний дисплей не станет четким. Настройка индивидуальна.

Что означает индикация '---' на дисплее?

Индикация '---' означает, что измерение не удалось или расстояние не может быть измерено. Это может происходить при сложных целях (например, очень темных, маленьких или в дождь). Попробуйте другую цель.

Как изменить режим приоритета цели?

Включите прибор, удерживайте кнопку MODE, пока не появится индикатор единицы измерения. Затем нажмите кнопку MODE один раз, чтобы войти в настройку приоритета цели. Кнопкой PWR переключайтесь между 'Dst' (приоритет дальней цели) и '1st' (приоритет ближней цели). Режим сохраняется.

Можно ли использовать Nikon Prostaff 1000 в дождь?

Да, прибор защищен от брызг по стандарту JIS/IEC IPX4 (защита от дождя). Однако его не следует использовать под проточной водой. После дождя протрите поверхности насухо. Не предназначен для использования под водой.

Как правильно чистить объектив?

Удалите пыль с помощью груши для сжатого воздуха. При отпечатках пальцев используйте мягкую сухую ткань или салфетку для очков, круговыми движениями от центра к краю. При необходимости смочите обычным средством для чистки оптики. Не используйте жесткие материалы.

Почему прибор не производит измерение или выдает неверные результаты?

Проверьте батарею (правильно вставлена и заряжена) и выбор цели. Протестируйте на крупной цели на расстоянии около 15 м, например, на здании. Почистите объектив. Автоматическое измерение пытается получить значение до 4 секунд.

Как выключить прибор?

Прибор выключается автоматически через около 8 секунд бездействия. Ручное выключение не предусмотрено. Функция экономии энергии продлевает срок службы батареи.

Какая батарея требуется для Prostaff 1000?

Требуется одна литиевая батарея CR2 на 3 В. Соблюдайте правильную полярность (положительный полюс наружу). Не используйте аккумуляторные батареи.

Как активировать непрерывное измерение?

Удерживайте кнопку PWR. Прибор будет измерять непрерывно до около 8 секунд. Во время измерения мигает символ лазерного луча. Отпустите кнопку, чтобы завершить измерение. Результаты отображаются последовательно.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Prostaff 1000 NIKON

Прочитайте это в первую очередь......130

БЕЗОПАСНОСТЬ И МЕРЫ

ПРЕДОСТОРОЖНОСТИ ПРИ ЭКСПЛУАТАЦИИ...131

Знакомство с лазерным дальномером

Основные характеристики....134

Спецификация/состав 135

Встроенный дисплей.....136

Функции

Режим приоритета цели (режим приоритета

ближайшей цели/режим приоритета

удаленной цели)....137

Установка/замена аккумуляторной батареи

Тип батареи....138

Установка/замена аккумуляторной батареи..138

Индикатор уровня зарядки аккумуляторной

батареи 138

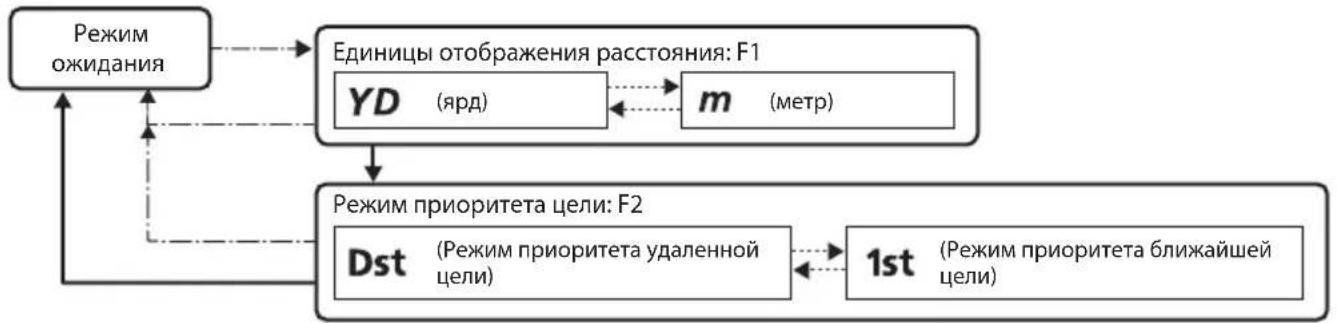

Навигация по меню

Схема меню настроек....139

Настройка единиц отображения

расстояния (F1) 140

Изменение режима приоритета цели (F2)......141

Измерение

Регулировка фокуса внутреннего дисплея.....142

Проведение измерений....142

Разовое измерение....143

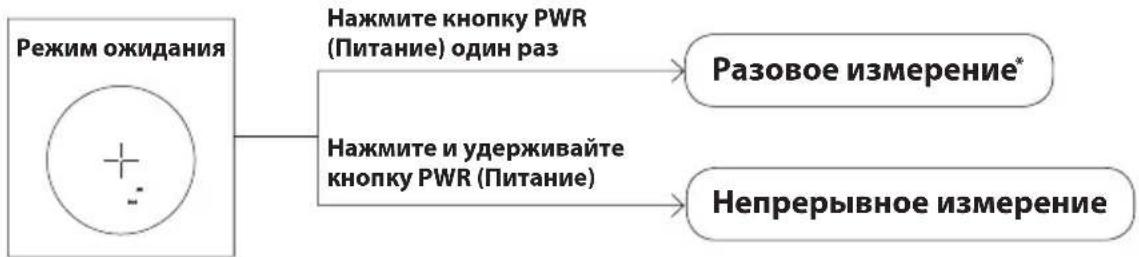

Непрерывное измерение....143

Технические примечания

Технические характеристики....144

Поиск и устранение неисправностей/

ремонт....146

Введение

□ ■ Прочитайте это в первую очередь

Благодарим за приобретение лазерного дальномера Nikon COOLSHOT PROSTAFF 1000.

Перед началом работы внимательно прочитайте данное руководство, чтобы правильно использовать изделие.

После прочтения держите данное руководство в легкодоступном месте для получения справки в дальнейшем.

- О данном руководстве

• Данное руководство запрещается воспроизводить, передавать, преобразовывать, хранить в поисковой системе или переводить на любой язык в любой форме любыми средствами без предварительного письменного разрешения от компании Nikon.
• Иллюстрации и изображения дисплея в данном руководстве могут отличаться от фактического изделия.
  • Компания Nikon не несет ответственности за любые ошибки в этом руководстве.
• Внешний вид данного изделия, его характеристики и возможности могут быть изменены без предварительного уведомления.

- О радиопомехах, создаваемых органами управления

• Данный прибор соответствует требованиям Части 15 Правил FCC. Работа прибора соответствует таким двум условиям:
  (1) данный прибор не может быть источником недопустимых помех;
  (2) данный прибор должен принимать любые входящие помехи, включая помехи, которые могут нарушить нормальную работу прибора.
• Данное оборудование проверено на соответствие ограничениям для цифровых устройств Класса В согласно Части 15 Правил FCC и директивы EC об ЭМС. Такие ограничения разработаны для надлежащей защиты от недопустимых помех в стационарных установках. Данное оборудование генерирует, использует и может излучать радиочастотную энергию при несоблюдении руководства по эксплуатации, а также может вызвать недопустимые помехи в работе средств радиосвязи. Однако гарантировать отсутствие помех в определенных установках невозможно. Если данное оборудование стает причиной недопустимых помех приема радио или телевизионного сигнала, которые можно определить, включая и выключая прибор, пользователям рекомендуется попытаться устранить помехи с помощью одного из нижеописанных способов:

• Смените положение приемной антенны или переместите ее в другое место.

• Увеличьте расстояние между прибором и приемником.

- Проконсультируйтесь с официальным дилером или опытным специалистом по радио- и телеаппаратуре.

Примечание для пользователей в Канаде CAN ICES-3(B)/NMB-3(B)

БЕЗОПАСНОСТЬ И МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ЭКСПЛУАТАЦИИ

Строго соблюдайте указания, приведенные в данном руководстве, чтобы безопасно использовать это изделие и не допустить возможных травм себя и окружающих или повреждения имущества. Чтобы правильно использовать изделие, убедитесь, что вся информация, изложенная в руководстве, понимается правильно.

⚠️ ПРЕДУПРЕЖДЕНИЕ

Указывает на то, что любое неправильное использование, игнорирующее сведения, изложенные здесь, может привести к смерти или к серьезной травме.

⚠️ ОСТОРОЖНО

Указывает на то, что любое неправильное использование, игнорирующее сведения, изложенные здесь, может привести к травме или материальному ущербу.

МЕРЫ ПРЕДОСТОРОЖНОСТИ (лазерное устройство)

В этом изделии применяется невидимый лазерный луч. Придерживайтесь таких рекомендаций:

ПРЕДУПРЕЖДЕНИЕ

• Глядя в отверстие лазерного излучателя, не нажимайте кнопку PWR (Питание). Это может привести к повреждению глаз.
• Не направляйте в глаза.
- Не направляйте луч лазера в сторону других людей.
- Не смотрите на лазеры через другие оптические приборы (например, через объективы или бинокли). Это может привести к повреждению глаз.
- Когда измерения не выполняются, не держите пальцы на кнопке PWR (Питание), чтобы не допустить случайного включения лазера.
- Если прибор не предполагается использовать в течение длительного времени, извлеките из него аккумуляторную батарею.
- Не разбирайте, не модифицируйте и не ремонтируйте это изделие. Лазерное излучение может пагубно отразиться на здоровье. Если изделие было разобрано, модифицировано или отремонтировано, гарантия производителя на него не действует.
• Храните это изделие в недоступном для детей месте.

МЕРЫ ПРЕДОСТОРОЖНОСТИ (монокуляр)

⚠️ ПРЕДУПРЕЖДЕНИЕ

- При использовании этого изделия ни в коем случае не смотрите непосредственно но солнце, яркий свет или лазеры. Это может привести к серьезному повреждению глаз или стать причиной слепоты.

⚠️ ОСТОРОЖНО

• Держите пластиковый мешок для упаковки данного изделия и иные мелкие детали в недоступных для детей местах. Мешок может перекрыть рот или нос, и ребенок может задохнуться.
• Соблюдайте осторожность, чтобы дети случайно не проглотили мелкие детали или принадлежности. Если дети проглотят такие детали, немедленно обратитесь к врачу.
• Выключайте данное изделие, когда оно не используется.
  • Для переноски данного изделия используйте футляр.

• Если данное изделие работает неправильно по любой причине, немедленно прекратите его использование и обратитесь в сервисный центр компании Nikon.

• Не оставляйте данное изделие на неустойчивой поверхности. Оно может упасть, что способно привести к травме или к неполадкам в его работе.

• Не используйте данное изделие при ходьбе. Можно споткнуться или упасть, что способно привести к травме или к неполадкам в работе изделия.
• Не раскачивайте данное изделие, держа его за ремень. При этом можно задеть окружающих и причинить им травму.
• При использовании или хранении в течение долгого времени резиновые детали данного изделия (например, наглазник) или резиновые детали поставляемого футляра и ремня могут начать крошиться. Крошки резины могут пристать к одежде и оставить на ней пятна. Проверяйте их состояние перед использованием прибора и обратитесь в сервисный центр компании Nikon при обнаружении какого-либо дефекта.
• Длительное использование резинового наглазника может вызвать раздражение кожи. При появлении признаков раздражения прекратите использование и немедленно обратитесь к врачу.

МЕРЫ ПРЕДОСТОРОЖНОСТИ (литиевая батарея)

Неправильное использование может привести к разрушению или протечке литиевой батареи, что способно повредить прибор или оставить пятна на руках и одежде. Придерживайтесь таких рекомендаций:

• Вставляйте батарею, соблюдая полярность (+ и –).
- Извлекайте батарею, когда она полностью разряжена, или если прибор не предполагается использовать в течение долгого времени.
- Не допускайте попадания батареи в огонь или в воду. Никогда не разбирайте батарею.
• Не заряжайте литиевую батарею.
- Не замыкайте оконечный контакт батарейного отсека.
- Не переносите батарею в кармане или сумке вместе с ключами или монетами. Это может привести к короткому замыканию и перегреву батареи.
- При протечке жидкости из литиевой батареи на одежду или кожу промойте пораженный участок большим количеством воды. Если жидкость попала в глаза или в рот, промойте водой и немедленно обратитесь к врачу.
- Утилизируйте литиевую батарею в соответствии с местными требованиями.

МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ОБРАЩЕНИИ И ЭКСПЛУАТАЦИИ

• Не подвергайте это изделие физическим сотрясениям.
• Если вы случайно подвергли это изделие сотрясению или уронили его и считаете, что оно неисправно, немедленно обратитесь к местному дилеру или в сервисный центр компании Nikon.
• Не используйте изделие под водой.
• Как можно скорее удаляйте с прибора капли дождя, воды, а также песчинки или грязь мягкой и чистой тканью.
• Если это изделие подвергается резким изменениям температуры (неожиданно вносится из холода в теплое помещение и наоборот), поверхности объектива могут запотеть. Не используйте прибор до полного исчезновения запотевания.
• Не оставляйте это изделие в автомобиле в жаркий или солнечный день или рядом с оборудованием, выделяющим тепло.

- Не оставляйте окуляр под воздействием прямых солнечных лучей. Конденсирующий эффект линзы может привести к повреждению поверхности встроенного дисплея.

МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ УХОДЕ И ТЕХОБСЛУЖИВАНИИ

ОБЪЕКТИВ

Старайтесь не прикасаться непосредственно к поверхности объектива при его очистке. Удаляйте пыль или ворсинки с помощью груши*. Отпечатки пальцев и другие загрязнения, которые не удается удалить с помощью груши, следует удалять сухой мягкой тканью или тканью для очистки очков, перемещая ее по спирали от центра объектива к его краям. Слишком большое усилие или жесткий материал могут привести к повреждению объектива. Если загрязнение удалить не удается, осторожно протрите объектив тканью, слегка смоченной жидкостью для очистки объективов.

КОРПУС

Осторожно удалив пыль с помощью груши, очистите поверхность корпуса мягкой и чистой тканью. После использования прибора на морском побережье, сотрите соль, которая могла скопиться на поверхности корпуса, влажной, мягкой и чистой тканью, а затем протрите насухо сухой тканью. Не используйте бензол, растворитель или другие чистящие вещества, в состав которых входят органические растворители.

ХРАНЕНИЕ

При высокой влажности на поверхностях объектива может появиться конденсат или плесень. Поэтому это изделие следует хранить в прохладном сухом месте. После использования под дождем или ночью следует тщательно высушить прибор при комнатной температуре, после чего хранить в прохладном сухом месте.

* Резиновая груша предназначена для очистки прибора струей воздуха, подаваемой через сопло.

Символ раздельного сбора отходов, применяемый в европейских странах

Данный символ означает, что эта батарея должна утилизироваться отдельно от других отходов. Приведенная ниже информация касается только пользователей из стран Европы.

- Данная батарея должна утилизироваться отдельно от других отходов в соответствующих приемных пунктах. Не утилизируйте вместе с бытовыми отходами. - Для получения более подробной информации обратитесь к продавцу или к местным властям, ответственным за обработку отходов.

Символ раздельного сбора отходов, применяемый в европейских странах

Данный символ означает, что это изделие следует утилизировать отдельно от других. Приведенная ниже информация касается только пользователей из стран Европы.

- Данное изделие должно утилизироваться отдельно от других в соответствующих приемных пунктах. Не утилизируйте вместе с бытовыми отходами. - Для получения более подробной информации обратитесь к продавцу или к местным властям, ответственным за обработку отходов.

Знакомство с лазерным дальномером

Основные характеристики

• Система переключения приоритета цели для измерения расстояний до пересекающихся объектов.
• Высококачественный дальномер обеспечивает 6-кратное увеличение и имеет многослойное покрытие.
• Автоматическое непрерывное измерение длительностью до 4 секунд в случае ошибки разового измерения.
• Чтобы включить функцию непрерывного измерения, нажмите кнопку PWR и удерживайте ее приблизительно до 8 секунд.
• Питание отключается автоматически приблизительно через 8 с бездействия, когда открыт экран ожидания.
• Защита от дождя: класс защиты 4 по стандартам JIS и IEC (IPX4) (в условиях тестирования Nikon).
• Лазер класса 1М по стандарту EN/IEC невидимый и безопасный для глаз.

В этом изделии для измерения применяется невидимый лазерный луч. Прибор измеряет время, за которое лазерный луч доходит от дальномера к цели и обратно. Коэффициент отражения лазера и результаты измерений могут отличаться в зависимости от климатических условий и состояния окружающей среды, цвета, отделки поверхности, размера, формы и других характеристик цели.

Измерение может быть неточным или невозможным в следующих случаях:

• Дождь, снег или туман
• Маленькая или узкая цель
• Чёрная или тёмная цель
• Цель со ступенчатой поверхностью
• Двигающаяся либо вибрирующая цель
• Целью измерения выбрана поверхность воды
- Измерение расстояния до цели проводится через стекло
- Если цель стеклянная или зеркальная
- Если луч лазера попадает на отражающую поверхность цели наклонно

- О результатах измерения

Данное устройство представляет собой базовый дальномер. Результаты его измерений не могут использоваться в официальных свидетельствах.

□ ■ Спецификация/состав

Состав

- Корпус ×1

- Ремень ×1

• Футляр ×1

• Литиевая батарея (CR2) ×1

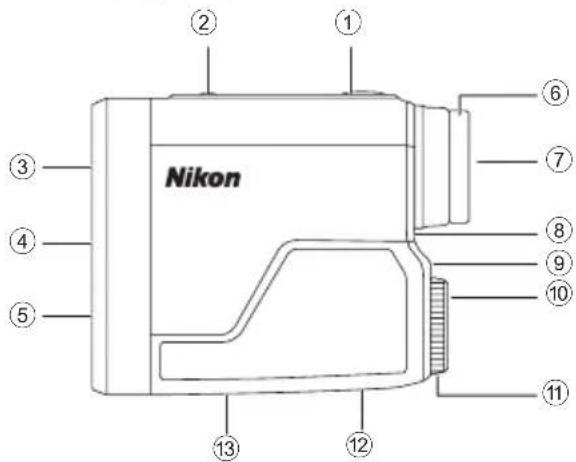

① Кнопка PWR (Питание) (кнопка ПИТАНИЕ ВКЛ./Измерение)
② Кнопка MODE (Режим)
③ Линза монокулярного объектива
④ Отверстие лазерного излучателя
⑤ Отверстие в приемнике лазерного излучения
⑥ Наглазник/кольцо диоптрийной настройки
⑦ Монокулярный окуляр с 6-кратным увеличением
⑧ Индекс диоптрийной настройки
⑨ Ушко ремня
⑩ Индикация «Open» (Откр.) крышки батарейного отсека
⑪ Крышка батарейного отсека
⑫ Табличка с номером изделия
⑬ Индикация

IEC60825-1 CLASS 1M LASER PRODUCT DO NOT EXPOSE USERS OF TELESCOPIC OPTICS.

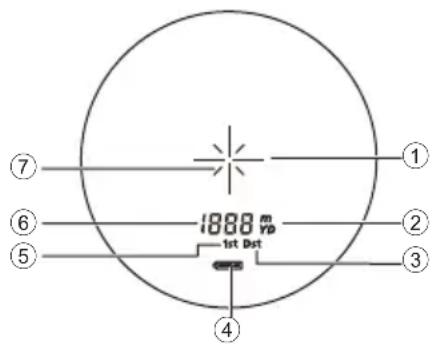

□ ■ Встроенный дисплей

① Указатель цели

+: Наведите на цель, расстояние до которой необходимо измерить. Совместите цель с центром указателя цели.

② Единицы измерения (m: m/YD: ярды)

③ Режим приоритета удаленной цели

④ Индикатор уровня зарядки аккумуляторной батареи

⑤ Режим приоритета ближайшей цели

⑥ Расстояние

---: «Не удалось выполнить измерение» или «Невозможно измерить расстояние»

⑦ Указатель испускания лазерного луча

× : Отображается во время испускания лазерного луча при проведении измерения. Не смотрите в линзу объектива, когда отображается этот знак.

- Внутренний дисплей на данном устройстве увеличивается окуляром. Хотя можно увидеть попавшую внутрь пыль, это никак не влияет на точность измерений.

Функции

Режим приоритета цели (режим приоритета ближайшей цели/режим приоритета удаленной цели)

В этом лазерном дальномере производства компании Nikon используется система переключения режима приоритета ближайшей цели/режима приоритета удаленной цели. (Заводская настройка: режим приоритета удаленной цели.)

При измерении перекрывающихся объектов:

В режиме приоритета ближайшей цели отображается расстояние до ближайшего объекта, а в режиме приоритета удаленной цели — расстояние до самого удаленного объекта.

Установка/замена аккумуляторной батареи

□ ■ Тип батареи

Литиевая батарея CR2, 3B, ×1 шт.

□ ■ Установка/замена аккумуляторной батареи

1. Откройте крышку батарейного отсека.
   Поверните крышку батарейного отсека против часовой стрелки и снимите ее.

2. Установите аккумуляторную батарею.
   Чтобы заменить батарею, сначала извлеките старую и затем вставьте новую.
   Следуя отметкам установки батареи внутри батарейного отсека, вставьте батарею с соблюдением полярности «+» и «-» в правильной ориентации (вставьте так, чтобы «+» был направлен наружу).
   Если батарея установлена неправильно, лазерный дальномер не будет работать.

3. Прикрепите крышку батарейного отсека.

Поверните крышку батарейного отсека по часовой стрелке и надежно закрепите ее. Устанавливая крышку батарейного отсека, надежно и до конца привинтите ее и убедитесь, что она надежна закреплена.

- Крышка аккумуляторного отсека может поворачиваться с трудом, потому что в приборе используется резиновое уплотнение для обеспечения его водоустойчивости.

Индикатор уровня зарядки аккумуляторной батареи

Обозначение на экране Описание
	После включения питания появляется только на 2 секунды.	Электропитание в порядке.
	После включения питания появляется только на 2 секунды.	Запас энергии критический.Будьте готовы заменить батарею.
	Присутствует на дисплее постоянно.	Электропитание не в порядке. Батарею следует заменить новой.
	Мигает. После 3-х миганий электропитание будет автоматически выключено.	Батарея разряжена.Замените батарею.

Навигация по меню

• Действие кнопки MODE (Режим)

Кнопку MODE (Режим) можно нажать двумя способами. Нажимайте кнопку, следуя описаниям, приведенным в этом руководстве.

• «Нажать и удерживать» означает нажимать кнопку в течение 1,5 секунды или более.
• «Нажать» означает быстро нажать кнопку (менее чем на 1,5 секунды).

□ ■ Схема меню настроек

Нажмите и удерживайте кнопку MODE (Режим).

Нажмите кнопку MODE (Режим).

Нажмите кнопку PWR (Питание).

При нажатии и удержании кнопки MODE (Режим), или если кнопки не нажимаются приблизительно 8 секунд, когда используется меню настроек, отображаемая настройка сохраняется, и лазерный дальномер возвращается в режим ожидания.

□ ■ Настройка единиц отображения расстояния (F1)

В качестве единиц для результатов измерений можно выбрать YD (ярды) или m (метры). Заводская настройка по умолчанию: YD (ярды).

1. Нажмите кнопку PWR (Питание) для включения лазерного дальномера.

2. Нажмите и удерживайте кнопку MODE (Режим).

• Теперь можно изменить единицы отображения расстояния.

1. Переключение настройки происходит при каждом нажатии кнопки PWR (Питание).

• При нажатии и удержании кнопки MODE (Режим), или если кнопки не нажимаются приблизительно 8 секунд, отображаемая настройка сохраняется, и лазерный дальномер возвращается в режим ожидания.
• Настройка сохраняется даже после выключения лазерного дальномера.

□ ■ Изменение режима приоритета цели (F2)

В этом лазерном дальномере производства компании Nikon используется система переключения режима приоритета ближайшей цели/режима приоритета удаленной цели.

Заводская настройка: режим приоритета удаленной цели.

1. Нажмите кнопку PWR (Питание) для включения лазерного дальномера.

2. Нажмите и удерживайте кнопку MODE (Режим).

3. Нажмите кнопку MODE (Режим) один раз.

• Теперь можно изменить режим приоритета цели.

1. Нажмите кнопку MODE (Режим) один раз.

• При нажатии кнопки MODE (Режим), или если кнопки не нажимаются приблизительно 8 секунд, отображаемая настройка сохраняется, и лазерный дальномер возвращается в режим ожидания.
• Настройка сохраняется даже после выключения лазерного дальномера.

● Режим приоритета ближайшей цели и режим приоритета удаленной цели

При измерении перекрывающихся объектов:

В режиме приоритета ближайшей цели отображается расстояние до ближайшего объекта, а в режиме приоритета удаленной цели — расстояние до самого удаленного объекта.

Измерение

Осторожно: операции управления, настройки или использования, отличные от указанных здесь, могут иметь отрицательные последствия или нанести вред здоровью вследствие лазерного излучения.

• Перед проведением измерений убедитесь в завершении установки каждой настройки меню. Сведения о различных меню, а также об изменении настроек см. в разделе «Навигация по меню».

Регулировка фокуса внутреннего дисплея

Если индикацию на внутреннем дисплее трудно рассмотреть, отрегулируйте фокус, выполнив следующую операцию.

1. Нажмите кнопку PWR (Питание) для включения питания.
2. Смотрите через окуляр и поворачивайте регулировочное кольцо диоптра, пока изображение на внутреннем дисплее не окажется в фокусе.

Кольцо диоптрийной настройки

□ ■ Проведение измерений

1. Нажмите кнопку PWR (Питание) для включения питания.
2. Если кнопку не нажимать в течение приблизительно 8 секунд, питание выключается автоматически.

Сразу же после включения питания

1. Наведите дальномер на цель. Совместите центр указателя цели с целью.

1. Нажмите кнопку PWR (Питание) для измерения. Результат после измерения будет виден на дисплее в течение прим. 8 секунд; затем питание будет автоматически выключено. Пока питание включено, нажмите кнопку PWR (Питание) для повторного измерения.

□ ■ Разовое измерение

Однократное нажатие кнопки PWR (Питание) запускает разовое измерение, после чего появляется результат.

- В случае ошибки измерения оно автоматически продолжается в течение 4 секунд, пока не будут получены результаты измерения. Если измерение проведено успешно, процесс останавливается, даже если 4 секунды еще не прошли.

Пример дисплея с измеренным расстоянием

Пример неудачного измерения

□ ■ Непрерывное измерение

Для начала непрерывного измерения нажмите и удерживайте кнопку PWR (Питание) в течение прибл. 8 секунд. При измерении метка излучения лазера мигает, затем появляется результат измерения. Если убрать палец с кнопки, то непрерывное измерение прекратится.

* В случае ошибки измерения оно автоматически продолжается в течение 4 секунд, пока не будут получены результаты измерения.

Технические примечания

□ ■ Технические характеристики

Диапазон измерения (фактическое расстояние)*1	5 - 910 м/6 - 1000 ярдов
Максимальное расстояние измерения (отражающая поверхность)*1	910 м/1000 ярдов
Максимальное расстояние измерения (дерево)*1	730 м/800 ярдов
Максимальное расстояние измерения (олень)*1	540 м/600 ярдов
Отображение расстояния (приращение)	1 м/ярд
Точность (фактическое расстояние)*2	± 1 м/ярд (менее 100 м/ярдов) ± 2 м/ярдов (100 м/ярдов и более)
Увеличение (×) 6
Эффективный диаметр линзы объектива (мм)	20
Угловое поле зрения (реальное) (°) 6,0
Вынос выходного зрачка (мм) 16,7
Выходной зрачок (мм) 3,3
Диоптрийная настройка ± 4 м	-1
Габариты (Д х В х Ш) (мм/дюймы)	91 × 73 × 37/3,6 × 2,9 × 1,5
Вес (г/унции) Прибл. 130/4,6 (без батареи)
Диапазон рабочих температур (°C/°F) -10	— +50/14 — 122
Рабочий уровень влажности (% относительной влажности)	80 и менее (без конденсации росы)
Источник питания	Литиевая аккумуляторная батарея CR2 (ЗВ постоянного тока) × 1 шт.Автоматическое отключение питания (после бездействия в течение прибл. 8 секунд)
Конструкция Защита от дождя	*3
Электромагнитная совместимость	FCC Часть15, подразделВ, класс В, директива EU:EMC, AS/NZS, VCCI,классВ, CU TR 020, ICES-003
Охрана окружающей среды RoHS, WEEE
Класс лазера	IEC60825-1: Класс 1М/Лазерное изделиеФFDA/21 CFR Часть 1040.10: Класс I Лазерное Изделие
Длина волны (нм) 905
Длительность импульса (нс) 20
Мощность (Вт) 23
Расхождение пучка (мрад) Вертикальное:	3,33/Горизонтальное: 0,17

• Работа устройства может не соответствовать техническим характеристикам в зависимости от формы цели, ее структуры, поверхности и характера и/или погодных условий.
  *1 В условиях измерения Nikon и на основе номинального значения.
  ^*2 В условиях измерения Nikon.
  ^3 Этот прибор имеет класс защиты 4 по стандартам JIS и IEC (IPX4) (в условиях тестирования Nikon). При этом не гарантируется его водостойкость, а также отсутствие повреждений либо проблем при любых условиях. В процессе эксплуатации следуйте приведенным ниже инструкциям.
• Не используйте и не держите прибор под проточной водой.
• При попадании влаги на подвижные элементы прибора перестаньте его использовать и протрите.

Срок службы батареи

Приблизительно 20 000 раз (при температуре 20°C (68°F))

Указанное значение зависит от температуры и других факторов. Ориентируйтесь на данное значение как на приблизительное.

- Батарея, входящая в комплектацию лазерного дальномера, предназначена для проверки работоспособности прибора. Однако в связи с естественным электрическим разрядом ресурс этой батареи будет меньшим, чем указано выше.

□ ■ Поиск и устранение неисправностей/ремонт

Если изделие не работает так, как ожидалось, проверьте список ниже, прежде чем обращаться к локальному дилеру или по месту приобретения дальномера.

- Если возникла какая-то проблема.

Проблема Причина и метод её устранения
Не включается	Нажмите кнопку PWR (Питание) (сверху на корпусе).Проверьте правильность установки батареи.Замените батарею новой.
Измерить не удаётсяНеправдоподобный результат	Проверьте настройки.Проверьте, удается ли измерение на большой цели недалеко от вас (например, здание на расстоянии прим. 15 метров/ярдов перед вами).Очистите поверхность объектива, если это необходимо.

- Если требуется ремонт, обратитесь к вашему локальному дилеру или в магазин, где было приобретено данное изделие.

Не ремонтируйте и не разбирайте прибор самостоятельно. Это может привести к серьёзным неприятным последствиям.

Обратите внимание, что компания Nikon не несет ответственности за любой прямой или косвенный ущерб, если пользователь пытается самостоятельно ремонтировать или разбирать изделие.

Polski

SPIS TREŚCI

Wprowadzenie

Ważne....148

PRZESTROGI DOTYCZĄCE BEZPIECZEŃSTWA I

UŻYTKOWANIA 149
