Тип продукта	Лазерный дальномер для лесного хозяйства
Размеры (Ш x В x Г)	ок. 127 x 69 x 48 мм
Вес (без батареи)	ок. 200 г
Питание	2x CR2 литиевые батареи
Диапазон измерения (отражающий)	до 1600 м
Точность измерения	± 0,3 м
Увеличение	6x
Дисплей	ЖК-дисплей с подсветкой
Защита от воды	IPX4 (защита от брызг)
Класс лазера	Класс 1M (безопасно для глаз)
Измерение расстояния	Одиночный и непрерывный режим
Измерение высоты	Да (тригонометрически)
Измерение угла	Да (вертикальный угол)
Горизонтальное расстояние	Автоматический расчет
Режимы приоритета цели	Первая цель / Последняя цель / Далеко
Просветление оптики	Многослойное просветление
Очистка	Очищайте линзы только мягкой тканью и чистящей жидкостью
Ремонтопригодность	Только в авторизованных сервисных центрах Nikon

Часто задаваемые вопросы - Forestry Pro II NIKON

Как включить Nikon Forestry Pro II?

Какие батареи нужны для устройства?

Как измерить высоту дерева?

Можно ли использовать устройство под дождем?

Что означает режим приоритета цели «Последняя цель»?

Как правильно чистить линзы?

Лазер не работает – что делать?

Какая гарантия действует на Forestry Pro II?

Можно ли установить устройство на штатив?

Почему на дисплее отображается «Error»?

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Forestry Pro II NIKON

Прочитайте это в первую очередь......134

БЕЗОПАСНОСТЬ И МЕРЫ ПРЕДОСТОРОЖНОСТИ

ПРИ ЭКСПЛУАТАЦИИ....135

Описание деталей и индикаторов

Спецификация/состав ....138

Индикаторы....139

Установка аккумуляторной батареи

Тип батареи....141

Установка аккумуляторной батареи ......141

Индикатор уровня заряда аккумуляторной батареи....141

Навигация по меню

Настройка единиц отображения расстояния (F1)....142

Изменение режима приоритета цели (F2)......143

Изменение яркости подсветки внешнего дисплея (F3)....144

Включение или отключение функции записи журнала (F4) 145

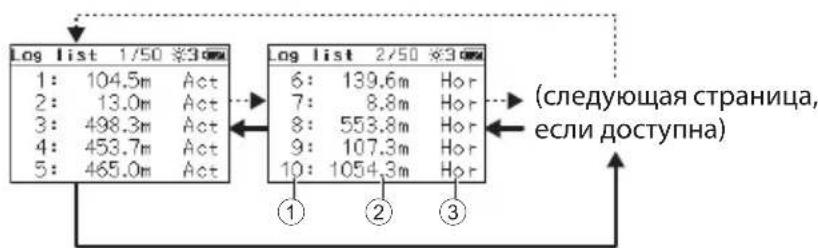

Просмотр списка журналов (F5) ......146

Удаление всех журналов (F6)......147

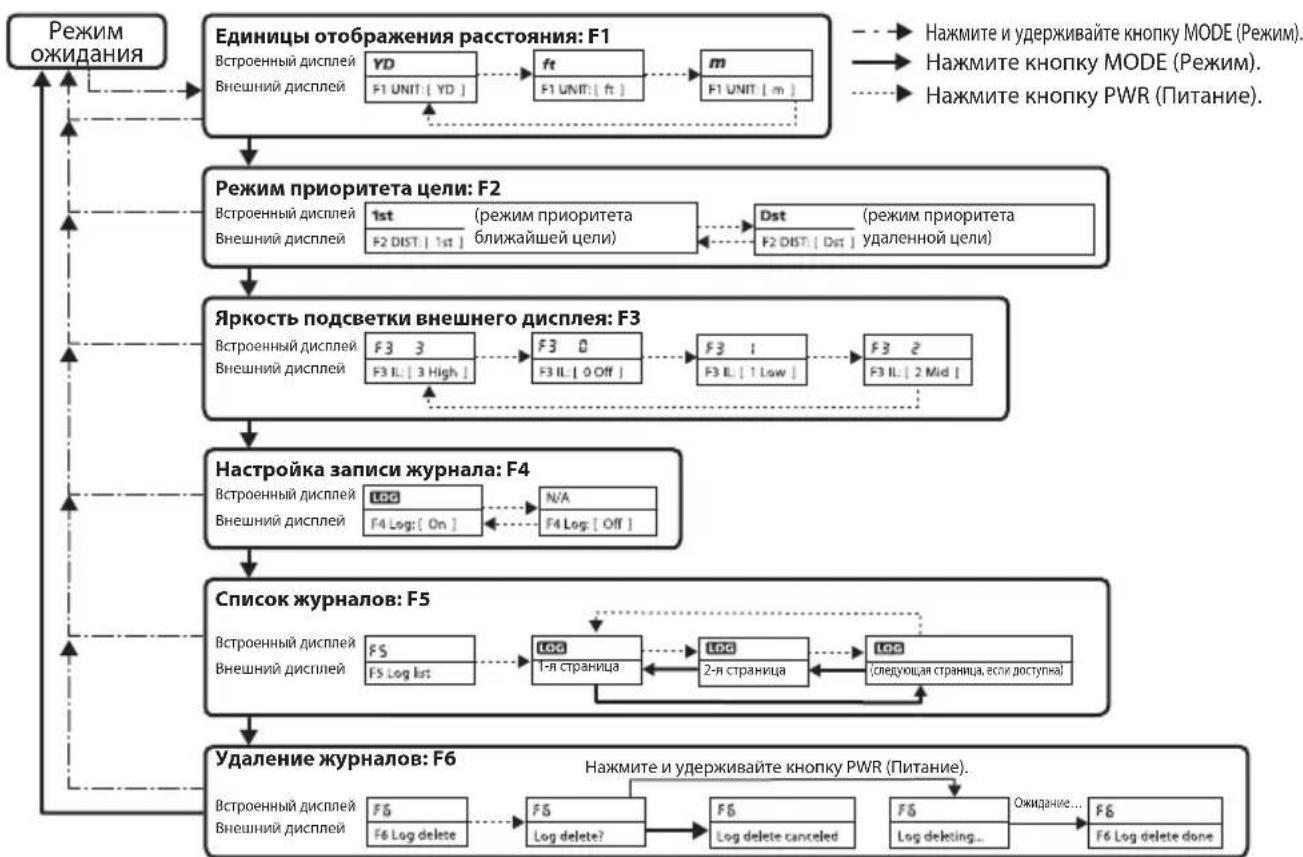

Схема меню настроек ....148

Измерение

Регулировка фокуса внутреннего дисплея.....149

Режим отображения измерения....150

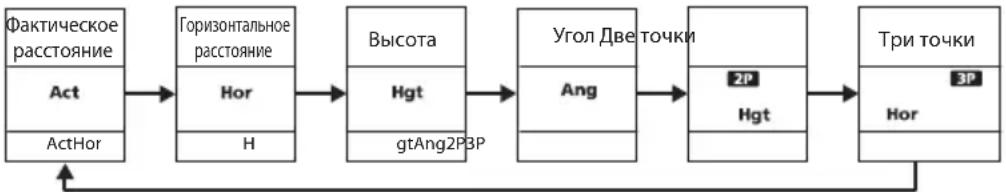

Изменение режима отображения измерения....151

Измерение ....152

Измерение в двухточечном режиме.....153

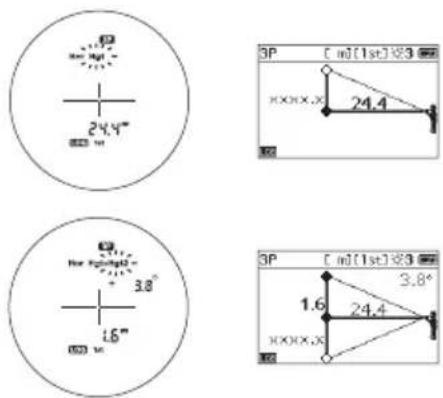

Измерение в трехточечном режиме......154

Технические примечания

Технические характеристики....155

Поиск и устранение неисправностей, ремонт...158

Введение

□ ■ Прочитайте это в первую очередь

Благодарим за приобретение лазерного дальномера Nikon.

Перед началом работы внимательно прочитайте данное руководство, чтобы правильно использовать изделие.

Храните руководство в удобном месте для дальнейшего использования.

● О данном руководстве

• Данное руководство запрещается воспроизводить, передавать, преобразовывать, хранить в поисковой системе или переводить на любой язык в любой форме любыми средствами без предварительного письменного разрешения от компании Nikon.
• Иллюстрации и изображения дисплея в данном руководстве могут отличаться от фактического изделия.
  • Компания Nikon не несет ответственности за любые ошибки в этом руководстве.
• Внешний вид данного изделия, его характеристики и возможности могут быть изменены без предварительного уведомления.

- О результатах измерения

Данное устройство представляет собой базовый дальномер. Результаты его измерений не могут использоваться в официальных свидетельствах.

- О защите от радиопомех

• Данный прибор соответствует требованиям Части 15 Правил FCC. Работа прибора соответствует таким двум условиям:
(1) данный прибор не может быть источником недопустимых помех;
(2) данный прибор должен принимать любые входящие помехи, включая помехи, которые могут нарушить нормальную работу прибора.
- Данное оборудование проверено на соответствие ограничениям для цифровых устройств класса В согласно Части 15 Правил FCC и директивы EC об ЭМС. Такие ограничения разработаны для надлежащей защиты от недопустимых помех в стационарных установках. Данное оборудование генерирует, использует и может излучать радиочастотную энергию, а при несоблюдении правил эксплуатации может вызвать недопустимые помехи в работе средств радиосвязи. Однако гарантировать отсутствие помех в определенных установках невозможно. Если данное оборудование вызывает недопустимые помехи приема радио- или телевизионного сигнала, которые можно определить, включая и выключая прибор, пользователям рекомендуется попытаться устранить помехи с помощью одного из способов, описанных ниже.
• Смените положение приемной антенны или переместите ее.
• Увеличьте расстояние между прибором и приемником.
- Проконсультируйтесь с официальным дилером или опытным специалистом по радио- и телеаппаратуре.

Примечания для пользователей в Канаде CAN ICES-3(B)/NMB-3(B)

БЕЗОПАСНОСТЬ И МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ЭКСПЛУАТАЦИИ

Строго соблюдайте указания, приведенные в данном руководстве, чтобы безопасно использовать это изделие и не допустить возможных травм себя и окружающих или повреждения имущества. Чтобы правильно использовать изделие, убедитесь, что вся информация, изложенная в руководстве, понимается правильно.

⚠️ ПРЕДУПРЕЖДЕНИЕ

Указывает на то, что любое неправильное использование, игнорирующее сведения, изложенные здесь, может привести к смерти или серьезной травме.

⚠️ ОСТОРОЖНО

Указывает на то, что любое неправильное использование, игнорирующее сведения, изложенные здесь, может привести к травме или материальному ущербу.

МЕРЫ ПРЕДОСТОРОЖНОСТИ (лазерное устройство)

В этом изделии применяется невидимый лазерный луч. Придерживайтесь таких рекомендаций:

ПРЕДУПРЕЖДЕНИЕ

• Не нажимайте кнопку PWR (Питание), глядя в отверстие лазерного излучателя. Это может привести к повреждению глаз.
• Не направляйте луч лазера в глаза.
  • Не направляйте луч на людей.
• Не смотрите на лазеры через другие оптические приборы (например, через объективы или бинокли). Это может привести к повреждению глаз.
• Когда измерения не выполняются, не держите пальцы на кнопке PWR (Питание), чтобы не допустить случайного включения лазера.
• Если прибор не предполагается использовать в течение длительного времени, извлеките из него аккумуляторную батарею.
• Не разбирайте, не модифицируйте и не ремонтируйте это изделие. Лазерное излучение может пагубно отразиться на здоровье. Если изделие было разобрано, модифицировано или отремонтировано, гарантия производителя на него не действует.
  • Храните это изделие в недоступном для детей месте.

МЕРЫ ПРЕДОСТОРОЖНОСТИ (монокуляр)

⚠️ ПРЕДУПРЕЖДЕНИЕ

- При использовании этого изделия ни в коем случае не смотрите непосредственно на солнце, яркий свет или лазеры. Это может привести к серьезному повреждению глаз или стать причиной слепоты.

⚠️ ОСТОРОЖНО

- Держите пластиковую упаковку данного изделия и иные мелкие детали в недоступных для детей местах. Пластиковый пакет может перекрыть рот или нос, и ребенок может задохнуться. - Следите, чтобы дети случайно не проглотили мелкие детали или принадлежности. Если это произойдет, немедленно обратитесь к врачу. - Выключайте данное изделие, когда оно не используется. - Для переноски данного изделия используйте футляр. - Если данное изделие работает неправильно по любой причине, немедленно прекратите его использование и обратитесь в сервисный центр компании Nikon.

• Не оставляйте данное изделие на неустойчивой поверхности. Падение устройства может привести к неполадкам в его работе или травмам.
• Не используйте данное изделие во время ходьбы. Из-за этого можно споткнуться или упасть, что может привести к неполадкам в работе изделия или травмам.
• Не раскачивайте данное изделие, держа его за ремень. При этом можно задеть окружающих и причинить им травму.
• При использовании или хранении в течение долгого времени резиновые детали данного изделия (например, наглазник) или резиновые детали поставляемого футляра и ремня могут начать крошиться. Крошки резины могут пристать к одежде и оставить на ней пятна. Проверяйте состояние изделия перед использованием и обратитесь в сервисный центр компании Nikon при обнаружении какого-либо дефекта.
• Длительное использование резинового наглазника может вызвать раздражение кожи. При появлении признаков раздражения прекратите использование и немедленно обратитесь к врачу.

МЕРЫ ПРЕДОСТОРОЖНОСТИ (литиевая батарея)

Неправильное использование может привести к разрушению или протечке литиевой батареи, что способно повредить прибор или оставить пятна на руках и одежде. Придерживайтесь таких рекомендаций:

• Вставляйте батарею, соблюдая полярность (+ и –).
- Извлекайте батарею, когда она полностью разряжена, или если прибор не предполагается использовать в течение долгого времени.
- Не допускайте попадания батареи в огонь или в воду. Никогда не разбирайте батарею.
• Не заряжайте литиевую батарею.
- Не замыкайте оконечный контакт батарейного отсека.
- Не переносите батарею в кармане или сумке вместе с ключами или монетами. Это может привести к короткому замыканию и перегреву батареи.
- При протечке жидкости из литиевой батареи на одежду или кожу промойте пораженный участок большим количеством воды. Если жидкость попала в глаза или в рот, промойте водой и немедленно обратитесь к врачу.
- Утилизируйте литиевую батарею в соответствии с местными требованиями.

МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ОБРАЩЕНИИ И ЭКСПЛУАТАЦИИ

• Не подвергайте это изделие физическим сотрясениям.
• Если вы случайно подвергли это изделие сотрясению или уронили его и считаете, что оно неисправно, немедленно обратитесь к местному дилеру или в сервисный центр компании Nikon.
• Не используйте изделие под водой.
• Как можно скорее удаляйте с прибора капли дождя, воды, а также песчинки или грязь мягкой и чистой тканью.
• Если это изделие подвергается резким изменениям температуры (неожиданно вносится из холода в теплое помещение и наоборот), поверхности объектива могут запотеть. Не используйте прибор до полного исчезновения запотевания.

• Не оставляйте это изделие в автомобиле в жаркий или солнечный день или рядом с оборудованием, выделяющим тепло.

• Не оставляйте окуляр под воздействием прямых солнечных лучей.
  Конденсирующий эффект линзы может привести к повреждению поверхности встроенного дисплея.

МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ УХОДЕ И ТЕХОБСЛУЖИВАНИИ

ОБЪЕКТИВ

Старайтесь не прикасаться непосредственно к поверхности объектива при его очистке. Удаляйте пыль или ворсинки с помощью груши*. Отпечатки пальцев и другие загрязнения, которые не удается удалить с помощью груши, следует удалять сухой мягкой тканью или тканью для очистки очков, перемещая ее по спирали от центра объектива к его краям. Слишком большое усилие или жесткий материал могут привести к повреждению объектива. Если загрязнение удалить не удается, осторожно протрите объектив тканью, слегка смоченной жидкостью для очистки объективов.

КОРПУС

Осторожно удалив пыль с помощью груши, очистите поверхность корпуса мягкой и чистой тканью. После использования прибора на морском побережье на поверхности корпуса может скопиться соль. Очистите прибор с помощью влажной, мягкой и чистой ткани, а затем тщательно протрите сухой тканью. Не используйте бензол, растворитель или другие чистящие вещества, в состав которых входят органические растворители.

ХРАНЕНИЕ

При высокой влажности на поверхностях объектива может появиться конденсат или плесень. Поэтому это изделие следует хранить в прохладном сухом месте. После использования под дождем или ночью следует тщательно высушить прибор при комнатной температуре, после чего хранить в прохладном сухом месте.

* Резиновая груша предназначена для очистки прибора струей воздуха, подаваемой через сопло.

Символ раздельного сбора отходов, применяемый в европейских странах

Данный символ означает, что эта батарея должна утилизироваться отдельно от других отходов. Приведенная ниже информация касается только пользователей из стран Европы.

- Данная батарея должна утилизироваться отдельно от других отходов в соответствующих приемных пунктах. Не утилизируйте батарею вместе с бытовыми отходами.

- Для получения более подробной информации обратитесь к продавцу или к местным властям, ответственным за обработку отходов.

Символ раздельного сбора отходов, применяемый в европейских странах

Данный символ означает, что это изделие следует утилизировать отдельно от других. Приведенная ниже информация касается только пользователей из стран Европы.

• Данное изделие должно утилизироваться отдельно от других отходов в соответствующих приемных пунктах. Не утилизируйте изделие вместе с бытовыми отходами.
• Для получения более подробной информации обратитесь к продавцу или к местным властям, ответственным за обработку отходов.

Описание деталей и индикаторов

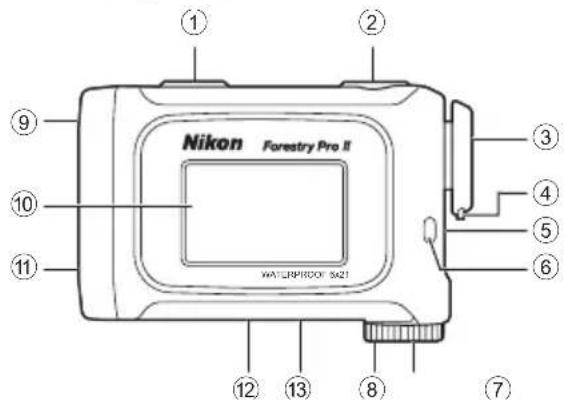

□ ■ Спецификация/состав

• Литиевая батарея (CR2)×1

① Кнопка MODE (Режим)
② Кнопка PWR (Питание) (кнопка ПИТАНИЕ ВКЛ./Измерение)
③ Монокулярный окуляр с 6-кратным увеличением
④ Наглазник/кольцо диоптрийной настройки
⑤ Индекс диоптрийной настройки
⑥ Ушко ремня
⑦ Крышка батарейного отсека
⑧ Индикация «Open» (Откр.) крышки батарейного отсека
⑨ Линза монокулярного объектива/отверстие лазерного излучателя
⑩ Внешний дисплей
⑪ Отверстие приемника излучения невидимого лазера
⑫ Табличка с номером изделия
⑬ Индикация

Индикаторы

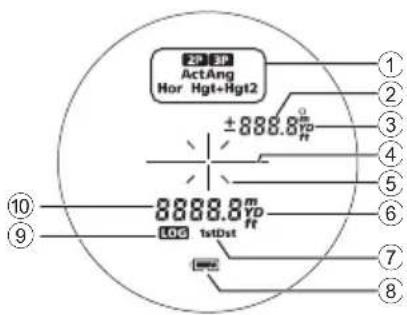

● Встроенный дисплей

① Режим отображения измерения *1
② Расстояние или угол ^*2 (вспомогательный индикатор)
- - - - : «Не удалось выполнить измерение» или «Невозможно выполнить измерение»
③ Единицы измерения (°: угол в градусах/м: метры/УД: ярды/ft: футы)
④ Указатель цели
—|— : Наведите на цель, расстояние до которой необходимо измерить.
Совместите цель с центром указателя цели.

⑤ Указатель лазерного излучателя

: Отображается во время испускания лазерного луча при проведении измерения. Не смотрите в линзу объектива, когда отображается этот знак.

⑥ Единицы измерения (m: метры/YD: ярды/ft: футы)

⑦ Режим приоритета цели (1st: режим приоритета ближайшей цели/Dst: режим приоритета удаленной цели)

⑧ Индикатор уровня зарядки аккумуляторной батареи

⑨ Индикатор записи журнала *3

⑩ Расстояние или высота *2 (основной индикатор) ----: «Не удалось выполнить измерение» или «Невозможно выполнить измерение»

*1 Подробнее см. на Стр. 150.
*2 Зависит от режима отображения измерения.
^*3 Подробнее см. в разделах «Индикатор записи журнала» (Стр. 140) и «Включение или отключение функции записи журнала (F4)» (Стр. 145).
- Внутренний дисплей на данном устройстве увеличивается окуляром. Попавшая внутрь пыль, которую можно увидеть через окуляр, никак не влияет на точность измерений.

① Режим отображения измерения *1
② Единицы измерения (m: метры / YD: ярды/ft: футы)
③ Режим приоритета цели (1st: режим приоритета ближайшей цели/Dst: режим приоритета удаленной цели)
④ Уровень подсветки внешнего дисплея
⑤ Индикатор уровня заряда аккумуляторной батареи
⑥ Фактическое расстояние
⑦ Горизонтальное расстояние
⑧ Индикатор записи журнала *2
⑨ Номер журнала *2
⑩ Высота
⑪ Угол

*1 Подробнее см. на Стр. 150. *2 Подробнее см. в разделах «Индикатор записи журнала» (Стр. 140) и «Включение или отключение функции записи журнала (F4)» (Стр. 145).

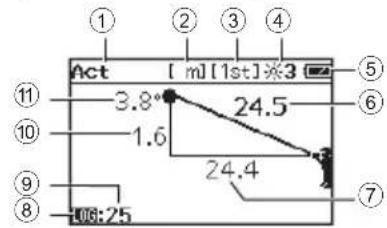

При измерении по направлению вверх

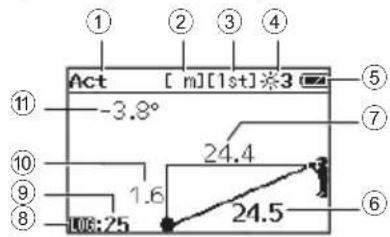

При измерении по направлению вниз

• Индикатор записи журнала

Встроенный дисплей	Внешний дисплей Описание
-Log- Мигает. Мигает.	-108:250-108:4111-
Log Присутствует на дисплее постоянно.	108:25 Присутствует на дисплее постоянно.	Функция записи журнала включена, но новые журналы не сохраняются, потому что уже сохранено максимальное количество журналов (250).
Не отображается. Не отображается.		Функция записи журнала отключена.

Установка аккумуляторной батареи

□ ■ Тип батареи

Литиевая батарея CR2, 3B, ×1 шт.

□ ■ Установка аккумуляторной батареи

1. Чтобы снять крышку батарейного отсека, поверните ее против часовой стрелки.
2. Вставьте аккумуляторную батарею, расположив положительные (+) и отрицательные (−) полюса в точном соответствии с маркировкой батарейного отсека.
3. Установите крышку батарейного отсека, поверните ее по часовой стрелке и надежно закрепите.

- Крышка батарейного отсека может поворачиваться с трудом, поскольку в изделии используется резиновая прокладка для обеспечения водонепроницаемости.

Индикатор уровня заряда аккумуляторной батареи

Встроенный дисплей Внешний дисплей Описание
	После включения питания появляется только на 2 секунды.		Присутствует на дисплее постоянно.	Электропитание в порядке.
	После включения питания появляется только на 2 секунды.		Присутствует на дисплее постоянно.	Батарея разряжается. Будьте готовы заменить батарею.
	Присутствует на дисплее постоянно.		Присутствует на дисплее постоянно.	Низкий заряд батареи. Батарею следует заменить новой.
	Мигает. После 3-х миганий электропитание будет автоматически выключено.		Мигает. После 3-х миганий электропитание будет автоматически выключено.	Батарея разряжена. Замените батарею.

Навигация по меню

• Действие кнопки MODE (Режим)

Кнопку MODE (Режим) можно нажать двумя способами. Нажимайте кнопку, следуя описаниям, приведенным в этом руководстве.

• «Нажать и удерживать» означает нажимать кнопку в течение 1,5 секунды или более.
• «Нажать» означает быстро нажать кнопку (менее чем на 1,5 секунды).

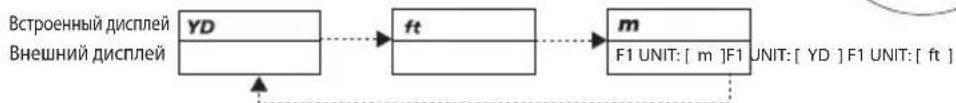

□ ■ Настройка единиц отображения расстояния (F1)

В качестве единиц для результатов измерений можно выбрать YD (ярды), ft (футы) или m (метры).

Заводская настройка по умолчанию: YD (ярды).

1. Нажмите кнопку PWR (Питание), чтобы включить лазерный дальномер.
2. Нажмите и удерживайте кнопку MODE (Режим).

- Теперь можно изменить единицы отображения расстояния.

1. Переключение настройки происходит при каждом нажатии кнопки PWR (Питание).

Встроенный дисплей
Внешний дисплей

• Если нажать и удерживать кнопку MODE (Режим) или не нажимать кнопки приблизительно 30 секунд, отображаемая настройка сохраняется, а лазерный дальномер возвращается в режим ожидания. Если кнопки не нажимать еще приблизительно 30 секунд, лазерный дальномер выключается.
• Настройка сохраняется даже после выключения лазерного дальномера.

□ ■ Изменение режима приоритета цели (F2)

В этом лазерном дальномере производства компании Nikon используется система переключения между режимами приоритета ближайшей и удаленной цели.

Заводская настройка: режим приоритета ближайшей цели.

1. Нажмите кнопку PWR (Питание), чтобы включить лазерный дальномер.
2. Нажмите и удерживайте кнопку MODE (Режим).
3. Нажмите кнопку MODE (Режим) один раз.

- Теперь можно изменить режим приоритета цели.

1. Переключение настройки происходит при каждом нажатии кнопки PWR (Питание).

Встроенный дисплей

Внешний дисплей

• Если нажать и удерживать кнопку MODE (Режим) или не нажимать кнопки приблизительно 30 секунд, отображаемая настройка сохраняется, а лазерный дальномер возвращается в режим ожидания. Если кнопки не нажимать еще приблизительно 30 секунд, лазерный дальномер выключается.
• Настройка сохраняется даже после выключения лазерного дальномера.

● Режим приоритета ближайшей цели и режим приоритета удаленной цели

При измерении перекрывающихся объектов:

В режиме приоритета ближайшей цели отображается расстояние до ближайшего объекта, а в режиме приоритета удаленной цели — расстояние до самого удаленного объекта.

- Изменение яркости подсветки внешнего дисплея (F3)

Отрегулируйте яркость внешнего дисплея. Заводская настройка: 3 (высокий). Уровень яркости подсветки можно установить в диапазоне от 0 (выкл.) до 3 (высокий).

1. Нажмите кнопку PWR (Питание), чтобы включить лазерный дальномер.
2. Нажмите и удерживайте кнопку MODE (Режим).
3. Нажмите кнопку MODE (Режим) два раза.

- Теперь можно изменить уровень яркости внешнего дисплея.

1. Переключение настройки происходит при каждом нажатии кнопки PWR (Питание).

Встроенный дисплей

Внешний дисплей

Встроенный дисплей Внешний дисплей

• Если нажать и удерживать кнопку MODE (Режим) или не нажимать кнопки приблизительно 30 секунд, отображаемая настройка сохраняется, а лазерный дальномер возвращается в режим ожидания. Если кнопки не нажимать еще приблизительно 30 секунд, лазерный дальномер выключается.
• Настройка сохраняется даже после выключения лазерного дальномера.

□ ■ Включение или отключение функции записи журнала (F4)

Можно включить или отключить функцию записи журнала измерений. Заводская настройка: Оп (Вкл.).

• При удачном измерении на внешнем дисплее отображает номер журнала. Этот номер соответствует номеру в списке журналов (Стр. 146).

• Можно сохранить максимум 250 журналов. Когда мигает индикатор записи журнала на внутреннем и внешнем дисплеях (Стр. 140), новые журналы сохранить не удастся. Удалите журналы, перейдя на экран F6 (Стр. 147).

• Нажмите кнопку PWR (Питание), чтобы включить лазерный дальномер.

• Нажмите и удерживайте кнопку MODE (Режим).
• Нажмите кнопку MODE (Режим) три раза.

• Теперь можно изменить эту настройку.

1. Переключение настройки происходит при каждом нажатии кнопки PWR (Питание).

Встроенный дисплей

Внешний дисплей

Встроенный дисплей Внешний дисплей

• Если нажать и удерживать кнопку MODE (Режим) или не нажимать кнопки приблизительно 30 секунд, отображаемая настройка сохраняется, а лазерный дальномер возвращается в режим ожидания. Если кнопки не нажимать еще приблизительно 30 секунд, лазерный дальномер выключается.
• Настройка сохраняется даже после выключения лазерного дальномера.

□ ■ Просмотр списка журналов (F5)

На внешнем дисплее можно просмотреть журнал измерения.

1. Нажмите кнопку PWR (Питание), чтобы включить лазерный дальномер.
2. Нажмите и удерживайте кнопку MODE (Режим).
3. Нажмите кнопку MODE (Режим) четыре раза.

4. Чтобы перейти в режим списка журналов, нажмите кнопку PWR (Питание).

5. Чтобы перейти на следующую страницу, нажимайте кнопку PWR (Питание).

6. Чтобы перейти на предыдущую страницу, нажимайте кнопку MODE (Режим).

Встроенный дисплей

Встроенный дисплей

Внешний дисплей

Внешний дисплей

Нажмите кнопку PWR (Питание). Нажмите кнопку MODE (Режим).

① Номер журнала
② Результат измерения
③ Режим отображения результатов измерения

• Если нажать и удерживать кнопку MODE (Режим) или не нажимать кнопки приблизительно 30 секунд, лазерный дальномер возвращается в режим ожидания. Если кнопки не нажимать еще приблизительно 30 секунд, лазерный дальномер выключается.
• Можно отобразить максимум 250 журналов (50 страниц).

□ ■ Удаление всех журналов (F6)

1. Нажмите кнопку PWR (Питание), чтобы включить лазерный дальномер.
2. Нажмите и удерживайте кнопку MODE (Режим).
3. Нажмите кнопку MODE (Режим) пять раз.
4. Нажмите кнопку PWR (Питание).

5. На внешнем дисплее отобразится сообщение «Log delete?»

6. Чтобы удалить все журналы, нажмите и удерживайте кнопку PWR (Питание). Вы не сможете восстановить удаленные данные.

7. Чтобы отменить удаление, нажмите кнопку MODE (Режим).

8. На дисплее снова отобразится экран F6 Log delete «F6 Log delete»

- Если нажать кнопку MODE (Режим) или если не нажимать кнопки приблизительно 30 секунд, лазерный дальномер возвращает是在 режим ожидания. Если кнопки не нажимать еще приблизительно 30 секунд, лазерный дальномер выключается.

Встроенный дисплей

Внешний дисплей

□ ■ Схема меню настроек

    B --> I["Режим приоритета цели: F2"]
    I --> J["Встроенный дисплей 1st (режим приоритета ближайшей цели)<br>F2 DIST: [1st"]]
    J --> K["Dst (режим приоритета удаленной цели)<br>F2 DIST: [Dst"]]

    I --> L["Яркость подсветки внешнего дисплея: F3"]
    L --> M["Встроенный дисплей F3 3<br>F3 IL: [3 High"]]
    M --> N["F3 0<br>F3 IL: [0 Off"]]
    N --> O["F3 1<br>F3 IL: [1 Low"]]
    O --> P["F3 2<br>F3 IL: [2 Mid"]]

    L --> Q["Настройка записи журнала: F4"]
    Q --> R["Встроенный дисплей LOG<br>F4 Log: [On"]]
    R --> S["N/A<br>F4 Log: [Off"]]

    Q --> T["Список журналов: F5"]
    T --> U["Встроенный дисплей FS<br>F5 Log list"]
    U --> V["LOG 1-я страница"]
    V --> W["LOG 2-я страница"]
    W --> X["LOG (следующая страница, если доступна)"]

    T --> Y["Удаление журналов: F6"]
    Y --> Z["Встроенный дисплей FS<br>F6 Log delete"]
    Z --> AA["Log delete?"]
    AA --> AB["FS<br>Log delete canceled"]
    AB --> AC["FS<br>Log deleting..."]
    AC --> AD["Ожидание..."]
    AD --> AE["F6<br>F6 Log delete done"]

    style A fill:#f9f,stroke:#333
    style B fill:#ccf,stroke:#333
    style I fill:#cfc,stroke:#333
    style K fill:#fcc,stroke:#333
    style O fill:#cff,stroke:#333
    style P fill:#ffc,stroke:#333
    style Q fill:#fcc,stroke:#333
    style T fill:#fcc,stroke:#333
    style U fill:#fcc,stroke:#333
    style V fill:#fcc,stroke:#333
    style W fill:#fcc,stroke:#333
    style X fill:#fcc,stroke:#333
    style Y fill:#fcc,stroke:#333
    style AC fill:#fcc,stroke:#333

• Если нажать и удерживать кнопку MODE (Режим) или не нажимать кнопки приблизительно 30 секунд, когда используется меню настроек, лазерный дальномер возвращается в режим ожидания. Если кнопки не нажимать еще приблизительно 30 секунд, лазерный дальномер выключается.

Измерение

Осторожно: операции управления, настройки или использования, отличные от указанных здесь, могут иметь отрицательные последствия или нанести вред здоровью вследствие лазерного излучения.

• Перед проведением измерений убедитесь в завершении установки каждой настройки меню. Подробнее см. в разделе «Навигация по меню» (стр. 142).

Регулировка фокуса внутреннего дисплея

Если индикацию на внутреннем дисплее трудно рассмотреть, отрегулируйте фокус, выполнив следующую операцию.

1. Нажмите кнопку PWR (Питание), чтобы включить питание.
2. Смотрите через окуляр и поворачивайте кольцо диоптрийной настройки, пока изображение на внутреннем дисплее не окажется в фокусе.

Кольцо диоптрийной настройки

Режим отображения измерения

Доступны следующие шесть режимов. Подтвердить результаты измерения можно как на внешнем, так и на внутреннем дисплее. На внешнем дисплее отображаются более подробные сведения.

Режим фактического расстояния	Режим горизонтального расстояния	Режим высоты Режим угла Внешний		дисплей(стандартные значения для четырех режимов слева)фактическое расстояние[НСАК]Горизонтальное расстояние
Встроенный дисплей	Встроенный дисплей	Встроенный дисплей	Встроенный дисплей
Двухточечный режим (высота между двумя точками)		Встроенный дисплей Внешний дисплей
Отображается высота (расстояние по вертикали) между двумя точками посредством расчета с использованием фактического расстояния и угла между двумя точками.
Трехточечный режим (высота между двумя точками)		Встроенный дисплей Внешний дисплей
Отображается высота (расстояние по вертикали) между двумя точками. В этом режиме используются данные о горизонтальном расстоянии до объекта (первая точка) и угла между двумя точками (второй и третьей), чтобы рассчитать и отобразить высоту между второй и третьей точками.

- Изменение режима отображения измерения

1. Нажмите кнопку PWR (Питание), чтобы включить лазерный дальномер.
2. Режимы переключаются при каждом нажатии кнопки MODE (Режим).

Режим отображения результатов измерения

Встроенный дисплей

Внешний дисплей

• Чтобы начать измерение в отображаемом режиме, нажмите кнопку PWR (Питание).
• Если кнопки не нажимаются приблизительно 30 секунд, отображаемая настройка сохраняется, а лазерный дальномер возвращается в режим ожидания.
• Настройка сохраняется даже после выключения лазерного дальномера.

Измерение

В качестве примера используется режим фактического расстояния.

1. Нажмите кнопку PWR (Питание), чтобы включить питание.

• Если кнопки не нажимаются приблизительно 30 секунд, питание выключается автоматически.

1. Наведите дальномер на цель.

Совместите центр указателя цели с целью.

1. Нажмите кнопку PWR (Питание) для измерения.

2. Результат после измерения будет отображаться на дисплее в течение приблизительно 30 секунд, после чего питание автоматически выключится. Пока питание включено, нажмите кнопку PWR (Питание) для повторного измерения.

3. Подробнее о содержимом, отображаемом в каждом режиме, см. на Стр. 150.
4. Чтобы позже просмотреть журнал измерения, запишите номер журнала, который отображается на внешнем дисплее. Этот номер соответствует номеру в списке журналов (Стр. 146).

Встроенный дисплей

Указатель цели
Внешний дисплей

Непрерывное измерение

В режиме фактического расстояния, горизонтального расстояния, высоты и угла можно проводить непрерывное измерение до 8 секунд, нажав и удерживая кнопку PWR (Питание). При измерении метка излучения лазера мигает и отображаются результаты измерения. Если убрать палец с кнопки, то непрерывное измерение прекратится.

Примечание. Сохраняется только журнал с результатами последнего измерения. Его можно просмотреть в списке журналов. Ошибочные результаты не сохраняются.

Измерение в двухточечном режиме

Прежде чем начать измерение, переведите дисплей в «Двухточечный режим». Подробнее см. на Стр. 151.

1. Нажмите кнопку PWR (Питание), чтобы включить питание.

• Когда лазерный дальномер находится в режиме ожидания, на внешнем дисплее мигаеHgt

1. Чтобы провести измерение, наведите прибор на первую точку объекта и нажмите кнопку PWR (Питание).

2. Отобразится результат измерения для первой точки, как показано справа.
   • Перестанет мигать Hgt и начнет мигать +Hgt2

3. Чтобы провести измерение, наведите прибор на вторую точку объекта и нажмите кнопку PWR (Питание).

- +high2 станет мигать, и отобразится результат измерения. Подробнее об отображаемом содержимом см. на Стр. 150.

Измерение в трехточечном режиме

Прежде чем начать измерение, переведите дисплей в «Трехточечный режим». Подробнее см. на Стр. 151. Проведите измерение трижды в следующем порядке: ①, ② и ③, как показано на изображении справа. Точки ② и ③ могут отображаться в обратном порядке.

1. Нажмите кнопку PWR (Питание), чтобы включить питание. • Когда лазерный дальномер находится в режиме ожидания, на внешнем дисплее мигаеНор
2. Чтобы провести измерение, наведите прибор на Встроенный дисплей Внешний дисплей

первую точку объекта (①) и нажмите кнопку PWR (Питание). - Отобразится результат измерения (горизонтальное расстояние до первой точки), как показано справа. - Перестанет мигат Hor и начнет мигать Hgt

1. Чтобы провести измерение, наведите прибор на вторую точку объекта (②) и нажмите кнопку PWR (Питание).
2. Отобразится результат измерения (Ang (1) и Hgt (1)), как показано справа.

3. Перестанет мигаты Hgt начнет мигать . +Hgt2

4. Чтобы провести измерение, наведите прибор на третью точку объекта (③) и нажмите кнопку PWR (Питание). • +Hgt2 станет мигать и отобразится результат измерения (Ang (2) и Hgt (2)). Подробнее об отображаемом содержимом см. на Стр. 150.

Технические примечания

□ ■ Технические характеристики

Диапазон измерения (фактическое расстояние) ^*1			Расстояние: 7,5-1600 м, 8-1750 ярдов или 25-5250 футовУгол: ± 89°
Максимальное расстояние измерения (дерево) ^*1			1100 м, 1200 ярдов или 3600 футов
Шаги дисплея (приращение)	Встроенный дисплей	Act(фактическое расстояние)	Основной индикатор: каждые 0,1 м, ярда или футаВспомогательныйиндикатор:kаждые 0,1 м, ярда или фута (на расстоянии ближе 999,9 м, ярда или фута)каждые 1,0 м, ярда или фута (на расстоянии, превышающем 1000,0 м, ярдов или футов)
		Hor (горизонтальное расстояние)Hgt (высота)	Каждые 0,1 м, ярда или фута
		Ang (угол) Каждые 0,1°
	Внешний дисплей	Фактическое расстояние Горизонтальное расстояние Высота	Каждые 0,1 м, ярда или фута
		Угол Каждые 0,1°
Точность (фактическое расстояние) ^*2			± 0,3 м, ± 0,3 ярдов или ± 0,9 футов (ближе чем 1000 м, 1000 ярдов или 3280 футов) ± 1,0 м, ± 1,0 ярдов или ± 3,0 футов (1000 м, 1000 ярдов или 3280 футов и дальше)
Увеличение (×) 6
Эффективный диаметр линзы объектива (мм) 21
Угловое поле зрения (реальное) (°) 7,5
Вынос выходного зрачка (мм) 18,0
Выходной зрачок (мм) 3,5
Диоптрийная настройка ± 2,5 м-1
Габариты (Д × В × Ш) (мм/дюймы)			110 × 74 × 42/4,3 × 2,9 × 1,7
Вес (г/унции) Прибл. 170/6,0 (без батареи)
Диапазон рабочих температур (°C/°F) -10 — +50/14 — 122
Рабочий уровень влажности (% относительной влажности)			80 и менее (без конденсации росы)
Источник питания			Литиевая аккумуляторная батарея CR2 (ЗВ постоянного тока) × 1 шт.Автоматическое отключение питания (после бездействия в течение прибл. 30 секунд)
Конструкция			Изделие водонепроницаемо (при условии пребывания в воде на глубине до 1 м, или 3,3 фута, не более 10 мин) ^3 ; противотуманная конструкция Брызгозащитный батарейный отсек — эквивалент класса защиты JIS/IEC 4 (IPX4) (согласно условиям тестирования Nikon) ^4
Электромагнитная совместимость			FCC Часть 15, подраздел В, класс В, директива EU:EMC, AS/NZS, VCCI классВ, CU TR 020, ICES-003
Охрана окружающей среды RoHS, WEEE
Класс лазера			IEC60825-1: Класс 1М/Лазерное изделиеФFDA/21 CFR Часть 1040.10: Класс I Лазерное Изделие
Длина волны (нм) 905
Длительность импульса (нс) 9,5
Мощность (Вт) 15
Расхождение пучка (мрад) Вертикальное: 1,8/Горизонтальное: 0,25

• Работа устройства может не соответствовать техническим характеристикам в зависимости от формы цели, ее структуры, поверхности и характера и/или погодных условий.
  ^1 Согласно условиям измерения и при опорных значениях Nikon.
  ^2 Согласно условиям измерения Nikon.
  *3 Водонепроницаемые модели Данное изделие обладает водонепроницаемостью; ни оптическая система, ни система наблюдения не будут повреждены при погружении либо при падении в воду на глубину до 1 м, или 3,3 фута, и пребывании в воде до 10 минут. Это изделие обеспечивает следующие преимущества:

- Может использоваться в условиях высокой влажности, запыленности и под дождем без риска нарушения встроенных функций.

- Заполнение азотом предотвращает образование конденсата и плесени.

Однако, используя лазерный дальномер Nikon, придерживайтесь следующих рекомендаций:

- Не используйте и не держите это изделие в проточной воде.

*4 Батарейный отсек защищен от дождя, но не является водонепроницаемым. Если погрузить дальномер в воду, вода может попасть внутрь устройства. При попадании воды в батарейный отсек вытрите его и дождитесь, пока отсек высохнет.

● Срок службы батареи

Приблизительно 9400 раз (при температуре 20°C (68°F))

Указанное значение зависит от температуры и других факторов. Ориентируйтесь на данное значение как на приблизительное.

- Аккумуляторная батарея, входящая в комплектацию лазерного дальномера, предназначена для проверки работоспособности прибора. Однако в связи с естественным электрическим разрядом ресурс этой батареи будет меньшим, чем указано выше.

Сведения о лазере

В этом изделии для измерения применяется невидимый лазерный луч. Прибор измеряет время, за которое лазерный луч доходит от дальномера к цели и обратно. Коэффициент отражения лазера и результаты измерений могут отличаться в зависимости от климатических условий и состояния окружающей среды, цвета, отделки поверхности, размера, формы и других характеристик цели.

Измерение может быть неточным или невозможным в следующих случаях:

• Дождь, снег или туман
• Маленькая или узкая цель
• Чёрная или тёмная цель
• Цель со ступенчатой поверхностью
• Двигающаяся либо вибрирующая цель
• Целью измерения выбрана поверхность воды
- Измерение расстояния до цели проводится через стекло
• Если цель стеклянная или зеркальная
- Если луч лазера попадает на отражающую поверхность цели наклонно

□ ■ Поиск и устранение неисправностей, ремонт

Если изделие не работает так, как ожидалось, проверьте список ниже, прежде чем обращаться к локальному дилеру или по месту приобретения дальномера.

- Если возникла какая-то проблема.

Проблема Причина и метод её устранения
Не включается	Нажмите кнопку PWR (Питание) (сверху на корпусе).Проверьте правильность установки батареи.Замените батарею новой.
Измерить не удаётсяНеправдоподобный результат	Проверьте настройки.Проверьте, выполняется ли измерение на большом объекте недалеко от вас (например, здание на расстоянии примерно 15 м).Очистите поверхность объектива, если это необходимо.
Не видно изображение на внешнем дисплееТрудно рассмотреть изображение на внешнем дисплее	Проверьте и при необходимости отрегулируйте уровень подсветки внешнего дисплея.
На внутреннем дисплее отображается символ [E]	Индикация неисправности. Обратитесь к местному дилеру или в магазин, где было приобретено данное изделие.

- Если требуется ремонт, обратитесь к вашему локальному дилеру или в магазин, где было приобретено данное изделие.

Не ремонтируйте и не разбирайте прибор самостоятельно. Это может привести к серьёзным неприятным последствиям.

Обратите внимание, что компания Nikon не несет ответственности за любой прямой или косвенный ущерб, если пользователь пытается самостоятельно ремонтировать или разбирать изделие.

Polski

SPIS TREŚCI

Wprowadzenie

Ważne....160

PRZESTROGI DOTYCZĄCE BEZPIECZEŃSTWA I

UŻYTKOWANIA....161
