Producttype	Laser-afstandsmeter voor bosbouw
Afmetingen (B x H x D)	ca. 127 x 69 x 48 mm
Gewicht (zonder batterij)	ca. 200 g
Voeding	2x CR2 lithiumbatterijen
Meetbereik (reflecterend)	tot 1.600 m
Meetnauwkeurigheid	± 0,3 m
Vergroting	6x
Display	LCD met achtergrondverlichting
Waterbestendigheid	IPX4 (spatwaterdicht)
Laserklasse	Klasse 1M (oogveilig)
Afstandsmeting	Enkel- en continu modus
Hoogtemeting	Ja (via trigonometrie)
Hoekmeting	Ja (verticale hoek)
Horizontale afstand	Automatische berekening
Doelprioriteitsmodi	Eerste doel / Laatste doel / Ver
Optische coating	Meervoudige coating
Reiniging	Lenzen alleen reinigen met een zachte doek en reinigingsvloeistof
Repareerbaarheid	Alleen door geautoriseerde Nikon-servicecentra

Veelgestelde vragen - Forestry Pro II NIKON

Hoe schakel ik de Nikon Forestry Pro II in?

Welke batterijen heeft het apparaat nodig?

Hoe meet ik de hoogte van een boom?

Kan ik het apparaat in de regen gebruiken?

Wat betekent de doelprioriteitsmodus 'Laatste doel'?

Hoe reinig ik de lenzen op de juiste manier?

De laser werkt niet – wat kan ik doen?

Welke garantie geldt voor de Forestry Pro II?

Kan ik het apparaat op een statief monteren?

Waarom geeft het display 'Error' aan?

GEBRUIKSAANWIJZING Forestry Pro II NIKON

Omschrijving van onderdelen en indicators

Benamingen/Onderdelen....112

Indicators....113

De batterij plaatsen

Type batterij....115

De batterij plaatsen....115

Indicator batterijlading....115

Door de menu's navigeren

De eenheid voor afstandsweergave wijzigen (F1)...116

De modus voor doelprioriteit wijzigen (F2) .....117

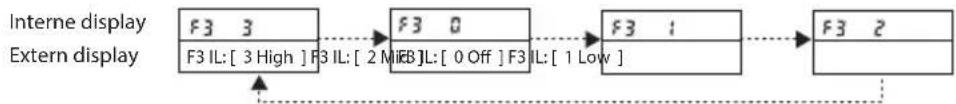

Het niveau van de achtergrondverlichting van het externe display aanpassen (F3)....118

De logfunctie in- of uitschakelen (F4) .....119

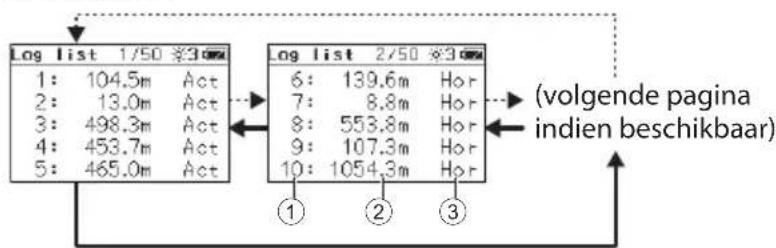

De logbestandslijst weergeven (F5)......120

Alle logbestanden wissen (F6)....121

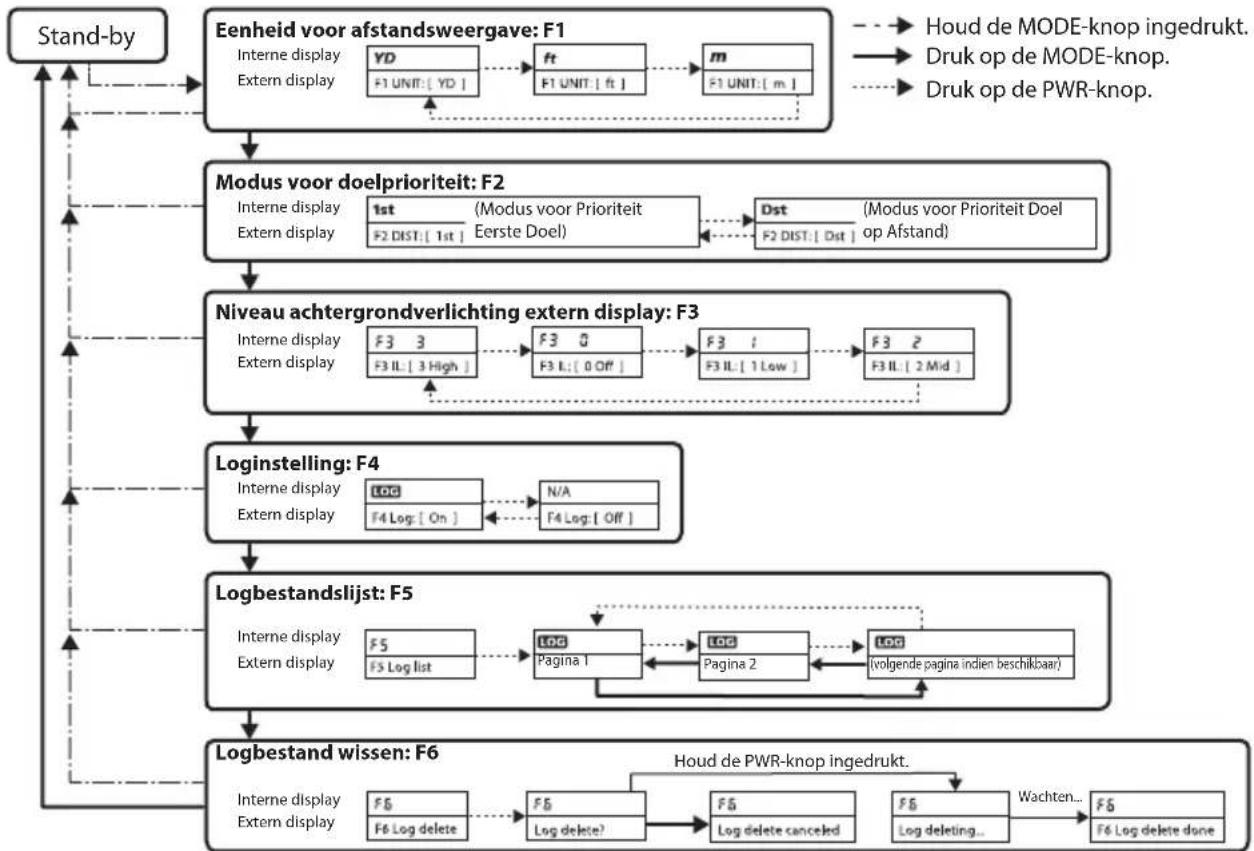

Bedieningsoverzicht van het instellingenmenu...122

Meting

De scherpte van het interne display aanpassen...123

De weergavemodus voor metingen....124

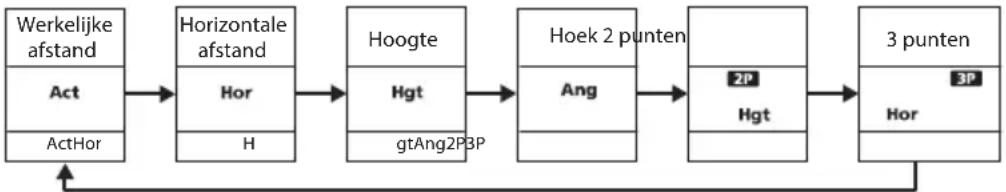

De weergavemodus voor metingen wijzigen ....125

Meten....126

Meten met de 2-puntsmodus ....127

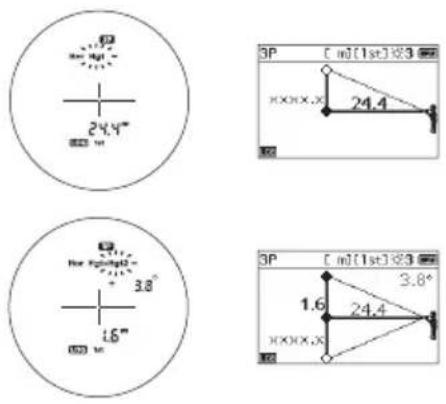

Meten met de 3-puntsmodus....128

Technische informatie

Specificaties 129

Problemen oplossen/Reparatie....132

Inleiding

□ ■ Lees dit eerst

Gefeliciteerd met de aankoop van uw Nikon-laserafstandsmeter.

Lees deze handleiding voor gebruik van het product aandachtig door om zeker te zijn van een juist gebruik.

Bewaar de handleiding na het lezen op een toegankelijke plaats voor toekomstig gebruik.

● Over de handleiding

• Geen enkel deel van de handleiding mag in enige vorm of op enige manier worden gereproduceerd, uitgezonden, overgenomen, opgeslagen op een terugzoeksysteem of worden vertaald in enige taal zonder voorafgaande schriftelijke toestemming van Nikon.
• Afbeeldingen en inhoud van het display, getoond in deze handleiding, kunnen afwijken van het daadwerkelijke product.
• Nikon kan niet aansprakelijk worden gehouden voor enige fouten die deze handleiding bevat.
• Het uiterlijk, de specificaties en mogelijkheden van dit product kunnen zonder kennisgeving vooraf worden gewijzigd.

Over de meetresultaten

Dit apparaat is een standaard afstandsmeter. Gemeten resultaten kunnen niet als officieel bewijs worden gebruikt.

Over het voorkomen van radio-interferentie

- Dit instrument voldoet aan de normen vastgelegd in deel 15 van de FCC-voorschriften. De werking van het instrument is afhankelijk van de volgende twee voorwaarden:

(1) Dit instrument mag geen schadelijke interferentie veroorzaken en
(2) Dit instrument moet bestand zijn tegen eventuele interferentie die wordt veroorzaakt door andere apparatuur, inclusief interferentie die kan leiden tot ongewenst functioneren.

- Uit tests is gebleken dat dit instrument voldoet aan de normen voor een digitaal apparaat van klasse B, conform deel 15 van de FCC-voorschriften, evenals de normen die zijn beschreven in de relevante EU EMC-richtlijn. Deze normen zijn opgesteld om een acceptabele bescherming te bieden tegen schadelijke interferentie in een thuisomgeving. Dit instrument genereert en gebruikt radiogolven en kan radiogolven uitzenden die, bij installatie en gebruik anders dan in de instructies is aangegeven, communicatie via radiogolven kunnen verstoren. Er is echter geen garantie dat er in een bepaalde omgeving geen interferentie zal optreden. Als dit instrument schadelijke interferentie veroorzaakt in de ontvangst van radio of televisie, wat kan worden vastgesteld door het instrument uit en in te schakelen, wordt de gebruiker aangeraden een of meer van de volgende maatregelen te nemen om deze interferentie op te heffen:

• Richt de antenne anders of verplaats hem.
• Vergroot de afstand tussen het instrument en de radio of televisie.
  • Vraag de leverancier van het instrument of een ervaren radio/TV technicus om advies.

Mededeling voor klanten in Canada

CAN ICES-3(B)/NMB-3(B)

■ VOORZORGSMAATREGELEN VOOR VEILIGHEID EN BEDIENING

Houdt u zich strikt aan de richtlijnen in deze handleiding, zodat u het product veilig kunt gebruiken en mogelijk letsel of materiële schade kunt voorkomen. Zorg ervoor dat u de inhoud goed begrijpt voor een correct gebruik van het product.

WAARSCHUWING

Dit symbool maakt u erop attent dat incorrect gebruik door veronachtzaming van de hier beschreven inhoud mogelijk kan leiden tot ernstig letsel of de dood.

VOORZICHTIG

Dit symbool maakt u erop attent dat incorrect gebruik door veronachtzaming van de hier beschreven inhoud mogelijk kan leiden tot mogelijk letsel of materiële schade.

VEILIGHEIDSINSTRUCTIES (Laser)

Het product gebruikt een onzichtbare laserstraal. De volgende aandachtspunten zijn belangrijk:

WAARSCHUWING

- Druk niet op de PWR-knop terwijl u in de opening van de laserstraal kijkt. Dit kan schade aan uw ogen veroorzaken.

• Richt niet op ogen.
  • Richt de laser niet op mensen.
• Kijk niet naar een laser met een ander optisch instrument, zoals door een lens of verrekijker. Dit kan schade aan uw ogen veroorzaken.
• Als u geen meting uitvoert, houd dan uw vingers uit de buurt van de PWR-knop zodat u niet per ongeluk de laser activeert.
• Verwijder de batterij als u het instrument langere tijd niet gebruikt.
• Demonteer of repareer het product niet en breng geen aanpassingen aan. De laser kan schadelijk zijn voor uw gezondheid. Als het product is gedemonteerd, aangepast of gerepareerd, valt het niet meer onder de fabrieksgarantie.
• Bewaar het product buiten het bereik van kinderen.

VEILIGHEIDSINSTRUCTIES (Monoculair)

WAARSCHUWING

- Kijk nooit rechtstreeks naar de zon, een fel licht of een laser wanneer u dit product gebruikt. Dit kan ernstige schade aan de ogen of blindheid veroorzaken.

VOORZICHTIG

• Houd het plastic verpakkingsmateriaal en andere kleine onderdelen buiten het bereik van kinderen. Het verpakkingsmateriaal kan de mond en neus afsluiten en verstikking veroorzaken.
• Wees er alert op dat kinderen geen kleine onderdelen of accessoires inslikken. Raadpleeg onmiddellijk een arts als kinderen dergelijke onderdelen hebben ingeslikt.
• Zet het product uit als het niet wordt gebruikt.
• Draag het product altijd in de beschermtas.

• Als dit product om wat voor reden dan ook niet goed werkt, gebruik het dan niet meer en raadpleeg een erkende Nikon servicevertegenwoordiger.

• Leg dit product altijd op een stabiel oppervlak. Anders kan het product vallen en letsel of storing veroorzaken.

• Gebruik dit product niet terwijl u loopt. U kunt dan ergens tegenaan lopen, of vallen en letsel of een storing veroorzaken.
• Zwaai het instrument niet aan zijn draagriem. U kunt dan iemand raken en verwonden.
• De rubberen onderdelen van dit product (zoals de oogschelp) of rubberen onderdelen van de meegeleverde beschermtas en draagriem, kunnen na langdurig gebruik of bewaren verteren. Het verteerde rubber kan zich aan kleding hechten en vlekken veroorzaken. Controleer de staat van de onderdelen voordat u deze gebruikt en raadpleeg een erkende Nikon servicevertegenwoordiger.
• Als u de rubberen oogschelp langere tijd gebruikt, kan de huid ontstoken raken. Staak het gebruik en raadpleeg onmiddellijk een arts als u last krijgt van ontstekingsverschijnselen.

INSTRUCTIES (Lithiumbatterij)

Als u de lithiumbatterij niet op de juiste manier behandelt, kan deze barsten en gaan lekken. Dit kan leiden tot corrosie van het instrument en vlekken veroorzaken op uw handen en kleding. De volgende aandachtspunten zijn belangrijk:

• Plaats de batterij met de plus- en minpolen op de juiste manier in het instrument.
• Verwijder de batterij wanneer deze leeg is of langere tijd niet gebruikt zal worden.
• Houd de batterij uit de buurt van vuur of water. Haal de batterij nooit uit elkaar.
  • Laad de lithiumbatterij niet op.
• Veroorzaak geen kortsluiting in het batterijvak.
• Draag de batterij niet samen met sleutels of munten in een zak of tas. Hierdoor kan de batterij kortsluiten en oververhit raken.
• Als er vloeistof uit de lithiumbatterij in contact komt met kleding of huid, spoel dan met veel water. Als het in de ogen of mond komt, spoel dan met water en raadpleeg onmiddellijk een arts.
• Houd u bij het weggooien van de lithiumbatterij aan de plaatselijke regelgeving.

VOORZORGSMAATREGELEN VOOR BEHANDELING EN BEDIENING

• Stel het product niet bloot aan harde stoten.
• Als u het product per ongeluk een harde stoot geeft of laat vallen en u vermoedt dat er sprake is van een storing, raadpleeg dan onmiddellijk uw lokale vertegenwoordiger of een erkende Nikon servicevertegenwoordiger.
• Gebruik het product niet onder water.
• Verwijder regendruppels, water, zand of modder zo snel mogelijk van het product. Gebruik hiervoor een zachte, schone doek.
• Wanneer het product wordt blootgesteld aan extreme temperatuurwisselingen (snel van een koude naar een warme ruimte verplaatst wordt of omgekeerd), kan het lensoppervlak beslagen raken. U mag het product dan pas weer gebruiken nadat de condens is verdwenen.
• Laat het product op een warme of zonnige dag niet achter in de auto. Bewaar het instrument ook niet in de buurt van apparatuur die warmte genereert.

- Laat de monoculaire zoeker niet in direct zonlicht liggen. Condensvorming op de lens kan het oppervlak van het interne display beschadigen.

VOORZORGSMAATREGELEN VOOR VERZORGING EN ONDERHOUD

LENS

Zorg ervoor dat u het lensoppervlak niet direct aanraakt wanneer u deze schoonmaakt. Verwijder stof of pluisjes met een blaasbalgje*. Bij vingerafdrukken of andere vlekken die niet met een blaasbalgje verwijderd kunnen worden, veegt u de lens met een droge, zachte doek of een brillendoekje schoon; maak hierbij een draaiende beweging vanuit het midden van de lens naar de buitenranden. Wanneer u te hard poetst of hard materiaal gebruikt, kan de lens beschadigd raken. Als dit niet helpt, gebruikt u een doek die met een universele lensreiniger vochtig is gemaakt om de lens schoon te vegen.

BODY

Maak, nadat het stof met een blaasbalgje is verwijderd, het oppervlak van de body schoon met een zachte, schone doek. Veeg, na gebruik aan zee, zout op de body weg met een vochtige, zachte, schone doek en veeg het na met een droge doek. Gebruik geen benzeen, verdunner of andere reinigingsmiddelen die organische oplosmiddelen bevatten.

OPSLAG

Bij een hoge luchtvochtigheid kan de lens beslaan of beschimmelen. Berg het product daarom op een koele en droge plaats op. Droog het instrument na gebruik op een regenachtige dag op kamertemperatuur en berg hem vervolgens op een koele en droge plaats op.

* Een rubberen schoonmaakinstrument dat lucht blaast uit een mondstuk.

Symbool voor gescheiden inzameling zoals dat wordt gebruikt in Europese landen

Dit symbool betekent dat deze batterij apart moet worden ingezameld. Het volgende is alleen van toepassing op gebruikers in Europa.

• Deze batterij dient gescheiden ingezameld te worden op een daartoe bestemd inzamelpunt. Niet wegwerpen bij het normale huisvuil.
• Neem voor verdere informatie contact op met het verkooppunt, of met de lokale instantie die verantwoordelijk is voor het verwerken van afval.

Symbool voor gescheiden inzameling zoals dat wordt gebruikt in Europese landen

Dit symbool betekent dat dit product apart moet worden ingezameld. Het volgende is alleen van toepassing op gebruikers in Europa.

• Dit product dient gescheiden ingezameld te worden op een daartoe bestemd inzamelpunt. Niet wegwerpen bij het normale huisvuil.
• Neem voor verdere informatie contact op met het verkooppunt, of met de lokale instantie die verantwoordelijk is voor het verwerken van afval.

Omschrijving van onderdelen en indicators

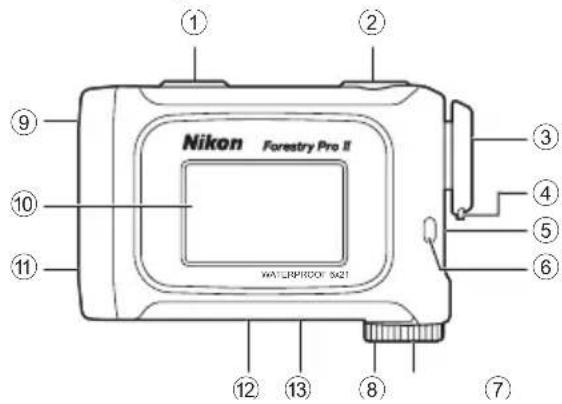

□ ■ Benamingen/Onderdelen

① MODE-knop
② PWR-knop (POWER ON-/Meetknop)
③ 6× monoculaire zoeker
④ Oogschelp/Dioptriering
⑤ Dioptrie-index
⑥ Bevestigingsoog voor draagriem
⑦ Deksel batterijvak
⑧ Symbool voor "Openen" van batterijvak
⑨ Monoculaire objectieflens/Opening laserstraal
⑩ Extern display
⑪ Onzichtbare opening voor laserdetector
⑫ Label met productnummer
⑬ Indicatie

□ ■ Indicators

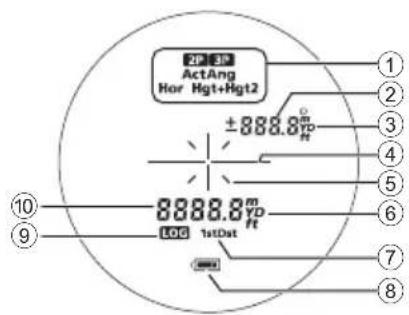

- Interne display

① Weergavemodus voor metingen *1
② Afstand of hoek ^*2 (sub-indicator)
- - - - : "De meting is mislukt" of "De afstand kan niet worden gemeten"
③ Meeteenheid (°: hoek in graden/m: meter/YD: yard/ft: feet)
④ Dradenkruis
: Richt op het doel dat u wilt meten.
Plaats het doel in het midden van het dradenkruis.

⑤ Symbool voor laserstraal

: Wordt weergegeven als de laserstraal een meting uitvoert. Kijk niet in de objectieflens als dit symbool wordt weergegeven.

⑦ Modus voor doelprioriteit: (1st: Modus voor Prioriteit Eerste Doel/Dst: Modus voor Prioriteit Doel op Afstand)

⑧ Indicator batterijlading

⑨ Logindicator ^4

⑩ Afstand of hoek ^2 (hoofdindicator)

……: "De meting is mislukt" of "De afstand kan niet worden gemeten"

*1 Zie pagina 124 voor meer informatie.
*2 Varieert afhankelijk van de weergavemodus voor metingen.
*3 Zie "Logindicator" (pagina 114) en "De logfunctie in- of uitschakelen (F4)" (pagina 119) voor meer informatie.
- Het interne display van dit product wordt vergroot door het oculair. Hoewel u stof kunt zien dat naar binnen gedrongen is, is dit echter niet van invloed op de nauwkeurigheid van de meting.

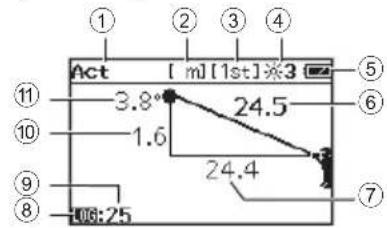

- Extern display

① Weergavemodus voor metingen *1
② Meeteenheid (m: meter/YD: yard/ft: feet)
③ Modus voor doelprioriteit (1st: Modus voor Prioriteit Eerste Doel/Dst: Modus voor Prioriteit Doel op Afstand)
④ Niveau achtergrondverlichting extern display
⑤ Indicator batterijlading
⑥ Werkelijke afstand
⑦ Horizontale afstand
⑧ Logindicator ^4
⑨ Logbestandsnummer ^2
⑩ Hoogte
⑪ Hoek

^1 Zie pagina 124 voor meer informatie. ^2 Zie "Logindicator" (pagina 114) en "De logfunctie in- of uitschakelen (F4)" (pagina 119) voor meer informatie.

Bij omhoog meten

Interne display Extern display Omschrijving
-LOG Knippert. Knippert.		-100:250-100:411	De logfunctie is ingeschakeld, maar nieuwe logbestanden worden niet opgeslagen omdat er al een maximum van 250 logbestanden is opgeslagen.
LOG Wordt continu weergegeven.		100:25 Wordt continu weergegeven.	De logfunctie is ingeschakeld. Als de meting is geslaagd, wordt het lognummer op het externe display weergegeven.
Niet weergegeven.		Niet weergegeven.	De logfunctie is uitgeschakeld.

De batterij plaatsen

□ ■ Type batterij

3V CR2 lithiumbatterij ×1

□ ■ De batterij plaatsen

1. Draai het deksel van het batterijvak linksom om het te openen.
2. Plaats de batterij met de pluspool (+) en de minuspool (−) pool in de juiste richting, zoals aangeduid op het etiket in het batterijvak.
3. Bevestig het deksel van het batterijvak, draai het deksel rechtsom en zet het stevig vast.
4. Doordat het product een rubberen afdichting heeft om de waterdichte eigenschappen te garanderen, kan het moeilijk zijn om het deksel van het batterijvak te draaien.

□ ■ Indicator batterijlading

Interne display Extern display Omschrijving
	Wordt na inschakeling slechts 2 seconden weergegeven.		Wordt continu weergegeven.	Voldoende lading voor gebruik.
	Wordt na inschakeling slechts 2 seconden weergegeven.		Wordt continu weergegeven.	Batterij begint leeg te raken.Zorg dat u een nieuwe batterij bij de hand hebt.
	Wordt continu weergegeven.		Wordt continu weergegeven.	Batterij is bijna leeg. De batterij moet worden vervangen door een nieuwe.
-	Knippert. Schakelt automatisch uit na 3 keer knipperen.		Knippert. Schakelt automatisch uit na 3 keer knipperen.	De batterij is leeg.Vervang de batterij.

Door de menu's navigeren

• De MODE-knop gebruiken

Er zijn twee manieren om de MODE-knop in te drukken. Bedien de knop volgens de beschrijving in deze handleiding.

• "Indrukken en ingedrukt houden" betekent dat de knop 1,5 seconde of langer ingedrukt moet blijven.
• "Indrukken" betekent dat de knop kort ingedrukt moet worden (minder dan 1,5 seconde).

□ ■ De eenheid voor afstandsweergave wijzigen (F1)

Selecteer YD (yards), ft (feet), of m (meters), voor de weergave-eenheid van de meetresultaten. De standaard fabrieksinstelling is YD (yard).

1. Druk op de PWR-knop om de laserafstandsmeter aan te zetten.
2. Houd de MODE-knop ingedrukt.

- De eenheid voor afstandsweergave kan nu worden gewijzigd.

1. De instelling verandert iedere keer wanneer u de PWR-knop indrukt.

Interne display Extern display

Interne display Extern display

• Wanneer u de MODE-knop ingedrukt houdt of de knoppen ongeveer 30 seconden niet gebruikt, wordt de weergegeven instelling opgeslagen en keert de laserafstandsmeter terug naar stand-by. Als u vervolgens de knoppen ongeveer 30 seconden niet gebruikt, wordt de laserafstandsmeter uitgeschakeld.
• De instelling wordt ook opgeslagen wanneer de laserafstandsmeter UIT staat.

□ ■ De modus voor doelprioriteit wijzigen (F2)

Deze Nikon-laserafstandsmeter gebruikt het wisselsysteem Prioriteit Eerste Doel/Prioriteit Doel op Afstand. De standaard fabrieksinstelling is de Modus voor Prioriteit Eerste Doel.

1. Druk op de PWR-knop om de laserafstandsmeter aan te zetten.
2. Houd de MODE-knop ingedrukt.
3. Druk één keer op de MODE-knop.

- De modus voor doelprioriteit kan nu worden gewijzigd.

1. De instelling verandert iedere keer wanneer u de PWR-knop indrukt.

Interne display Extern display

• Wanneer u de MODE-knop ingedrukt houdt of de knoppen ongeveer 30 seconden niet gebruikt, wordt de weergegeven instelling opgeslagen en keert de laserafstandsmeter terug naar stand-by. Als u vervolgens de knoppen ongeveer 30 seconden niet gebruikt, wordt de laserafstandsmeter uitgeschakeld.
• De instelling wordt ook opgeslagen wanneer de laserafstandsmeter UIT staat.

Modus voor Prioriteit Eerste Doel en Modus voor Prioriteit Doel op Afstand

Bij het meten van voorwerpen die deels achter elkaar staan:

Geeft Modus voor Prioriteit Eerste Doel de afstand tot het dichtstbijzijnde voorwerp weer, en Modus voor Prioriteit Doel op Afstand de afstand tot het verste voorwerp.

□ ■ Het niveau van de achtergrondverlichting van het externe display aanpassen (F3)

Pas de helderheid van het externe display aan. De standaard fabrieksinstelling is 3 (hoog). U kunt het niveau van de achtergrondverlichting aanpassen van 0 (uit) naar 3 (hoog).

1. Druk op de PWR-knop om de laserafstandsmeter aan te zetten.
2. Houd de MODE-knop ingedrukt.
3. Druk twee keer op de MODE-knop.

- Het niveau van de achtergrondverlichting van het externe display kan nu worden aangepast.

1. De instelling verandert iedere keer wanneer u de PWR-knop indrukt.

Interne display Extern display

• Wanneer u de MODE-knop ingedrukt houdt of de knoppen ongeveer 30 seconden niet gebruikt, wordt de weergegeven instelling opgeslagen en keert de laserafstandsmeter terug naar stand-by. Als u vervolgens de knoppen ongeveer 30 seconden niet gebruikt, wordt de laserafstandsmeter uitgeschakeld.
• De instelling wordt ook opgeslagen wanneer de laserafstandsmeter UIT staat.

□ ■ De logfunctie in- of uitschakelen (F4)

U kunt de logfunctie van het meten in- of uitschakelen. De standaard fabrieksinstelling is Aan.

• Als de meting is geslaagd, wordt het lognummer op het externe display weergegeven. Het nummer komt overeen met het nummer in de logbestandslijst (pagina 120).

• Er kan een maximumaantal van 250 logbestanden worden opgeslagen. Wanneer de logindicator op zowel het interne als het externe display knippert (pagina 114), kunnen nieuwe logbestanden niet worden opgeslagen. Wis de logbestanden met F6 (pagina 121).

• Druk op de PWR-knop om de laserafstandsmeter aan te zetten.

• Houd de MODE-knop ingedrukt.
• Druk drie keer op de MODE-knop.

• U kunt nu de instelling wijzigen.

1. De instelling verandert iedere keer wanneer u de PWR-knop indrukt.

Interne display Extern display

• Wanneer u de MODE-knop ingedrukt houdt of de knoppen ongeveer 30 seconden niet gebruikt, wordt de weergegeven instelling opgeslagen en keert de laserafstandsmeter terug naar stand-by. Als u vervolgens de knoppen ongeveer 30 seconden niet gebruikt, wordt de laserafstandsmeter uitgeschakeld.
• De instelling wordt ook opgeslagen wanneer de laserafstandsmeter UIT staat.

□ ■ De logbestandslijst weergeven (F5)

U kunt het logbestand van de meting weergeven op het externe display.

1. Druk op de PWR-knop om de laserafstandsmeter aan te zetten.
2. Houd de MODE-knop ingedrukt.
3. Druk vier keer op de MODE-knop.
4. Druk op de PWR-knop om de logbestandslijstmodus te openen.

- De pagina verandert iedere keer wanneer u de PWR-knop indrukt.

- De pagina verandert terug iedere keer wanneer u de MODE-knop indrukt.

Interne display

Extern display

Druk op de PWR-knop.

→ Druk op de MODE-knop.

① Logbestandsnummer
② Meetresultaat
③ Weergavemodus voor metingen

• Wanneer u de MODE-knop ingedrukt houdt of de knoppen ongeveer 30 seconden niet gebruikt, keert de laserafstandsmeter terug naar stand-by. Als u vervolgens de knoppen ongeveer 30 seconden niet gebruikt, wordt de laserafstandsmeter uitgeschakeld.
• Er kan een maximumaantal van 250 logbestanden (50 pagina's) worden weergegeven.

□ ■ Alle logbestanden wissen (F6)

1. Druk op de PWR-knop om de laserafstandsmeter aan te zetten.
2. Houd de MODE-knop ingedrukt.
3. Druk vijf keer op de MODE-knop.
4. Druk op de PWR-knop.

5. De melding "Log delete?" wordt op het externe display weergegeven.

6. Houd de PWR-knop ingedrukt om alle logbestanden te wissen. Gewiste gegevens kunnen niet worden hersteld.
   • Druk op de MODE-knop om het wissen te annuleren.

7. De laserafstandsmeter keert terug naar het scherm "F6 Log delete".

- Wanneer u de MODE-knop indrukt of de knoppen ongeveer 30 seconden niet gebruikt, keert de laserafstandsmeter terug naar stand-by. Als u vervolgens de knoppen ongeveer 30 seconden niet gebruikt, wordt de laserafstandsmeter uitgeschakeld.

Interne display Extern display

□ ■ Bedieningsoverzicht van het instellingenmenu

    B --> H["Interne display: YD, Ft, m; Extern display: F1 UNIT: [YD"], Ft, Ft; Extern display: F1 UNIT: [ft]]
    C --> I["1st (Modus voor Prioriteit Eerste Doel); Dst (Modus voor Prioriteit Doel op Afstand)"]
    D --> J["Interne display: F3 3, F3 0, F3 1, F3 2; Extern display: F3 IL: [3 High"], F3 IL: [0 Off], F3 IL: [1 Low], F3 IL: [2 Mid]]
    E --> K["Log bestandslijst: F5"]
    F --> L["Interne display: F5, F5 Log list; Pagina 1; Pagina 2; (volgende pagina indien beschikbaar)"]
    G --> M["Interne display: F6, F6 Log delete; F6 Log delete?; F6 Log delete canceled; F6 Log deleting..."]
    M --> N["Houd de PWR-knop ingedrukt."]
    N --> O["Houd de MODE-knop ingedrukt."]
    N --> P["Houd de MODE-knop."]
    N --> Q["Houd de MODE-knop."]
    N --> R["Houd de MODE-knop."]
    N --> S["Houd de MODE-knop."]

• Wanneer u de MODE-knop ingedrukt houdt of de knoppen ongeveer 30 seconden niet gebruikt, terwijl het instellingenmenu wordt gebruikt, keert de laserafstandsmeter terug naar stand-by. Als u vervolgens de knoppen ongeveer 30 seconden niet gebruikt, wordt de laserafstandsmeter uitgeschakeld.

Meting

Voorzichtig — Als u zich bij het bedienen of afstellen van het instrument niet houdt aan de instructies in dit document, kan dit negatieve effecten of schade aan de gezondheid tot gevolg hebben door straling.

- Controleer alle menu-instellingen voordat u begint met meten. Zie "Door de menu's navigeren" (pagina 116) voor meer informatie.

□ ■ De scherpte van het interne display aanpassen

Wanneer het interne display slecht gelezen kan worden, past u de scherpte als volgt aan.

1. Druk op de PWR-knop om de voeding in te schakelen.
2. Kijk door het oculair en draai de dioptriering tot u het interne display scherp ziet.

□ ■ De weergavemodus voor metingen

De volgende zes modi zijn beschikbaar. U kunt de meetresultaten zowel op het interne als op het externe display bevestigen. Het externe display toont meer gedetailleerde informatie.

Modus Werkelijke afstand	Modus horizontale afstand	Hoogtemodus Hoekmodus Extern display		(hetzelfde voor de vier modi links.)Werkelijke afstandHoogte Horizontale afstand
Interne display	Interne display	Interne display	Interne display
2-puntsmodus (hoogte tussen twee punten)		Interne display Extern display ,
Toont de hoogte (verticale scheiding) tussen twee punten door aan de hand van de werkelijke afstand en hoekgegevens van twee punten te berekenen.
3-puntsmodus (hoogte tussen twee punten)		Interne display Extern display le
Toont de hoogte (verticale scheiding) tussen twee punten. Deze modus gebruikt de horizontale afstandsgegevens tot het doel (1e punt) en de hoekgegevens van twee punten (2e en 3e punt) om de hoogte tussen het 2e en 3e punt te berekenen en weer te geven.

□ ■ De weergavemodus voor metingen wijzigen

1. Druk op de PWR-knop om de laserafstandsmeter aan te zetten.
2. De modus verandert iedere keer wanneer u de MODE-knop indrukt.

Weergavemodus voor

Metingen

Interne display

Extern display

• Om met het meten met de weergegeven modus te beginnen, drukt u op de PWR-knop.
• Wanneer u de knoppen ongeveer 30 seconden niet gebruikt, wordt de weergegeven instelling opgeslagen en wordt de laserafstandsmeter uitgeschakeld.
• De instelling wordt ook opgeslagen wanneer de laserafstandsmeter UIT staat.

□ ■ Meten

De Modus Werkelijke afstand wordt hier als voorbeeld gebruikt.

1. Druk op de PWR-knop om de voeding in te schakelen.

- Als u de knoppen ongeveer 30 seconden niet gebruikt, wordt de voeding automatisch uitgeschakeld.

1. Richt op het doel.

Plaats het midden van het dradenkruis op het doel.

1. Druk op de PWR-knop om te meten.

- Na de meting wordt het resultaat gedurende ongeveer 30 seconden getoond, en wordt de voeding automatisch uitgeschakeld.

Druk op de PWR-knop terwijl de voeding ingeschakeld is om opnieuw te meten.

- Zie pagina 124 voor meer informatie over de inhoud van het display van elke modus.

- Om het logbestand van de meting later te controleren, noteert u het logbestandsnummer dat op het externe display wordt weergegeven. Het nummer komt overeen met het nummer in de logbestandslijst (pagina 120).

Interne display Extern display

In de modus Werkelijke afstand, Horizontale afstand, Hoogte en Hoek kunt u tot ongeveer 8 seconden continu meten door de PWR-knop ingedrukt te houden. Tijdens het meten knippert het symbool voor Laser is actief. Vervolgens wordt de gemeten afstand weergegeven. Als u uw vinger van de knop haalt, stopt de continumeting.

Opmerking: Het laatst gemeten resultaat is het enige logbestand dat is opgeslagen en u kunt het controleren in de logbestandslijst. Foutresultaten worden niet opgeslagen.

□ ■ Meten met de 2-puntsmodus

Voordat u met de meting begint, stelt u de weergave van de meting in op "2-puntsmodus". Zie pagina 125 voor meer informatie.

1. Druk op de PWR-knop om de voeding in te schakelen.

- Wanneer de laserafstandsmeter stand-by staat, knipperHgp het interne display.

1. Richt op het eerste punt van het doel en druk vervolgens op de PWR-knop om te meten.

2. Het meetresultaat van het eerste punt wordt weergegeven, zoals rechts is afgebeeld.

3. Hgt stopt met knipperen en +bgt2 at te knipperen.

4. Richt op het tweede punt van het doel en druk vervolgens op de PWR-knop om te meten.

- +Hgt2 met knipperen en het meetresultaat wordt weergegeven. Zie pagina 124 voor meer informatie over de inhoud van het display.

Interne display Extern display

□ ■ Meten met de 3-puntsmodus

Voordat u met de meting begint, stelt u de weergave van de meting in op "3-puntsmodus". Zie pagina 125 voor meer informatie.

Voer de meting driemaal uit in de volgorde van ①, ②, en ③, zoals rechts is afgebeeld. De punten ② en ③ kunnen worden omgekeerd.

1. Druk op de PWR-knop om de voeding in te schakelen.

- Wanneer de laserafstandsmeter stand-by staat, knipperHorp het interne display.

1. Richt op het eerste punt van het doel (①), en druk vervolgens op de PWR-knop om te meten.

2. Het meetresultaat (horizontale afstand tot het eerste punt) wordt weergegeven, zoals rechts is afgebeeld.

3. Hor stopt met knipperen en Hægint te knipperen.

4. Richt op het tweede punt van het doel (②), en druk vervolgens op de PWR-knop om te meten.

5. Het meetresultaat (Hk (1) en Hgt (1)) wordt weergegeven, zoals rechts is afgebeeld.

6. Hgtopt met knipperen en begHgt2e knipperen.

7. Richt op het derde punt van het doel (③), en druk vervolgens op de PWR-knop om te meten.

- +Hgt2 met knipperen en het meetresultaat (Hk (2) en Hgt (2)) wordt weergegeven. Zie pagina 124 voor meer informatie over de inhoud van het display.

Interne display Extern display

Technische informatie

□ ■ Specifications

Meetbereik (werkelijke afstand)*1			Afstand: 7,5-1.600 m/8-1.750 yd./25-5.250 ftHoek: ±89°
Maximale meetafstand (boom)*1			1.100 m/1.200 yd./3.600 ft
Stappen weergeven (toename)	Interne display	Werk.(Werkelijke afstand)	Hoofdindicator: elke 0,1 m/yd./ftSubindicator: elke 0,1 m/yd./ft (korter dan 999,9 m/yd./ft)elke 1,0 m/yd./ft (1.000,0 m/yd./ft en verder)
		Hor (Horizontale afstand)Hgt (hoogte)	ledere 0,1 m/yd./ft
		Hk (hoek) ledere 0,1°
	Extern display	Werkelijke afstandHorizontale afstandHoogte	ledere 0,1 m/yd./ft
		Hoek ledere 0,1°
Nauwkeurigheid (werkelijke afstand)*2			±0,3 m/±0,3 yd./±0,9 ft (korter dan 1.000 m/1.000 yd./3.280 ft)±1,0 m/±1,0 yd./±3,0 ft (1.000 m/1.000 yd./3.280 ft en meer)
Vergrotingsfactor (×) 6
Effectieve diameter objectieflens (mm) 21
Beeldhoek (werkelijk) (°) 7,5
Oogafstand (mm) 18,0
Uittredepupil (mm) 3,5
Aanpassing van de dioptrie ±2,5 m-1
Afmetingen (L × H × B) (mm/in.)			110 × 74 × 42/4,3 × 2,9 × 1,7
Gewicht (g/oz) Ongeveer 170/6,0 gram (zonder batterij)
Gebruikstemperatuur (°C/°F) -10 — +50/14 — 122
Werkingsvochtigheid (%RH) 80 of lager (zonder dauwcondensatie)
Voeding			CR2 lithiumbatterij × 1 (DC 3V)Automatische uitschakeling (als instrument ongeveer 30 sec. niet wordt gebruikt)
Constructie			Waterdicht (tot 1 m/3,3 voet gedurende 10 minuten) ^3 , condensdichtBatterijvak is regenbestendig — equivalent met JIS/IEC-beveiligingsklasse 4 (IPX4) (onder testomstandigheden van Nikon) ^4
Elektromagnetische compatibiliteit			FCC Deel15 SubDeelB klasse B, EU:EMC richtlijn, AS/NZS, VCCI klasseB, CU TR 020, ICES-003
Milieu RoHS, WEEE
Laserclassificatie			IEC60825-1: Klasse 1M/LaserproductFDA/21 CFR Deel 1040.10: Klasse I Laserproduct
Golflengte (nm) 905
Duur puls (ns) 9,5
Uitvoer (W) 15
Straalafwijking (mrad) Verticaal: 1,8, Horizontaal: 0,25

• De specificaties van het product worden mogelijk niet behaald afhankelijk van de vorm, oppervlaktestructuur en aard van het doel, en/of de weersomstandigheden.
  ^1 Volgens de meetvoorwaarden en referentiewaarden van Nikon.
  ^2 Onder meetomstandigheden van Nikon.
  ^3 Waterdichte modellen

Dit product is waterdicht, wat inhoudt dat het optische systeem en de observatie gegarandeerd geen schade zullen oplopen wanneer u het product tot een diepte van 1 m/3,3 voet gedurende maximaal 10 minuten in water onderdompelt of laat vallen.

Dit product biedt de volgende voordelen:

- Dit model kan zonder risico op schade aan interne onderdelen worden gebruikt bij een zeer hoge luchtvochtigheid, in stoffige omstandigheden en als het regent.

- Omdat het instrument gevuld is met stikstof, is hij condens- en schimmelbestendig.

De volgende punten zijn echter van belang voor het gebruik van de Nikon-laserafstandsmeter:

- Het product moet niet worden gebruikt of ondergedompeld in stromend water.

- Mochten de bewegende delen van dit product vochtig zijn, schakel het product dan uit, en veeg het vocht weg.

^*4 Het batterijvak is regenbestendig, maar niet waterdicht. Er kan water in het instrument komen als de afstandsmeter volledig in water wordt ondergedompeld. Als er water in het batterijvak is gekomen, verwijdert u het water en laat u het batterijvak goed drogen.

- Levensduur van de batterij

Ongeveer 9.400 metingen (bij circa 20°C (68°F))

Dit aantal kan afwijken afhankelijk van de temperatuur en andere factoren. Dit is slechts een indicatie.

- De batterij die bij deze Nikon-laserafstandsmeter wordt geleverd is bedoeld om te controleren of het instrument werkt. Als gevolg van natuurlijke elektrische ontlading, zal de levensduur van deze batterij waarschijnlijk korter zijn dan hierboven aangegeven.

Over laser

Het product gebruikt een onzichtbare laserstraal voor het meten. Het instrument meet hoe lang de laserstraal doet over de afstand tussen de afstandsmeter en het doel en weer terug. Het reflecterend vermogen van de laser en de meetresultaten kunnen variëren afhankelijk van de weers- en omgevingsomstandigheden en de kleur, het materiaal, de grootte, de vorm en andere kenmerken van het doel.

In de volgende gevallen kunnen metingen onnauwkeurig zijn of mislukken:

• Bij sneeuw, regen of mist
• Klein of smal doel
• Zwart of donker doel
• Doel heeft een oppervlak met verschillende niveaus
• Doel beweegt of trilt
• De straal is gericht op een wateroppervlak
• Doel wordt door glas heen gemeten
• Als het doel een spiegel of van glas is
• Als de laser het reflecterende oppervlak van het doel schuin raakt

□ ■ Problemen oplossen/Reparatie

Als dit product niet naar behoren functioneert, bekijk dan eerst onderstaand overzicht voordat u contact opneemt met uw plaatselijke dealer of de winkel waar u het instrument hebt gekocht.

- Als er een probleem is met het product.

Probleem Oorzaak/Oplossing
Instrument schakelt niet in	Druk op de PWR-knop (boven op de body).Controleer of de batterij juist is geplaatst.Vervang de batterij.
Instrument meet nietAbnormaal resultaat	Controleer de instellingen.Controleer of het instrument een groot doel bij u in de buurt kan meten (bijvoorbeeld: een gebouw dat op circa 15 m/15 yd./49 ft afstand van u staat).Maak zo nodig het lensoppervlak schoon.
Het externe display kan niet gelezen wordenHet externe display kan slecht gelezen worden	Controleer het niveau van de achtergrondverlichting van het externe display en pas dit zo nodig aan.
8] wordt weergegeven in het display	Dit geeft een fout aan. Neem contact op met uw plaatselijke dealer of de winkel waar u het instrument hebt gekocht.

- Mocht een reparatie nodig zijn, neem dan contact op met uw plaatselijke dealer of de winkel waar u het instrument hebt gekocht.

Repareer of demonteer het instrument niet zelf. Dit kan resulteren in een ernstig ongeval. Nikon is niet verantwoordelijk voor enige directe of indirecte schade als de gebruiker het instrument probeert te repareren of demonteren.

Русский

СОДЕРЖАНИЕ

Введение
