Tipo de producto	Telémetro láser para silvicultura
Dimensiones (An x Al x Pr)	aprox. 127 x 69 x 48 mm
Peso (sin batería)	aprox. 200 g
Alimentación	2 baterías de litio CR2
Rango de medición (reflectante)	hasta 1.600 m
Precisión de medición	± 0,3 m
Aumento	6x
Pantalla	LCD con retroiluminación
Protección contra el agua	IPX4 (protegido contra salpicaduras)
Clase de láser	Clase 1M (seguro para los ojos)
Medición de distancia	Modo único y continuo
Medición de altura	Sí (mediante trigonometría)
Medición de ángulo	Sí (ángulo vertical)
Distancia horizontal	Cálculo automático
Modos de prioridad de objetivo	Primer objetivo / Último objetivo / Lejano
Revestimiento óptico	Revestimiento multicapa
Limpieza	Limpiar las lentes solo con un paño suave y líquido limpiador
Reparabilidad	Solo por centros de servicio autorizados de Nikon

Preguntas frecuentes - Forestry Pro II NIKON

¿Cómo enciendo el Nikon Forestry Pro II?

¿Qué baterías necesita el dispositivo?

¿Cómo mido la altura de un árbol?

¿Puedo usar el dispositivo bajo la lluvia?

¿Qué significa el modo de prioridad de objetivo 'Último objetivo'?

¿Cómo limpio correctamente las lentes?

El láser no funciona – ¿qué puedo hacer?

¿Qué garantía cubre el Forestry Pro II?

¿Puedo montar el dispositivo en un trípode?

¿Por qué la pantalla muestra 'Error'?

MANUAL DE USUARIO Forestry Pro II NIKON

Lea esto primero ....4

PRECAUCIONES DE SEGURIDAD Y

FUNCIONAMIENTO....5

Descripción de las piezas e indicadores

Nomenclatura/Componentes 8

Indicadores....9

Introducción de la batería

Tipo de batería....11

Introducción de la batería.... 11

Indicador del nivel de batería....11

Navegación por los menús

Cambio de la unidad de visualización de la distancia (F1).... 12

Cambio del modo de prioridad al sujeto (F2)......13

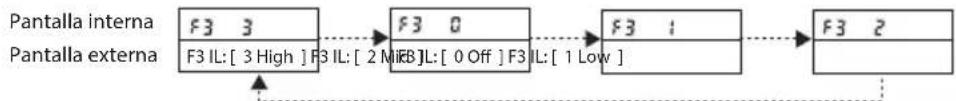

Cambio del nivel de retroiluminación de la pantalla externa (F3)....14

Activación o desactivación de la función de registro (F4)....15

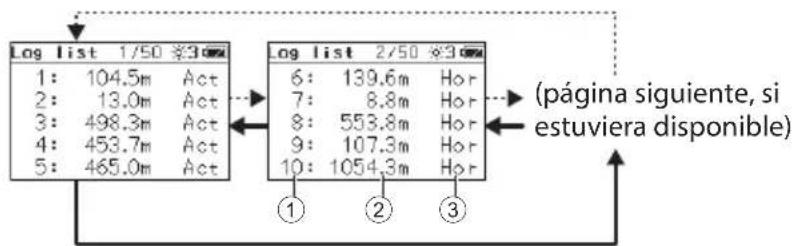

Visualización de la lista de registro (F5)....16

Eliminación de todos los registros (F6)....17

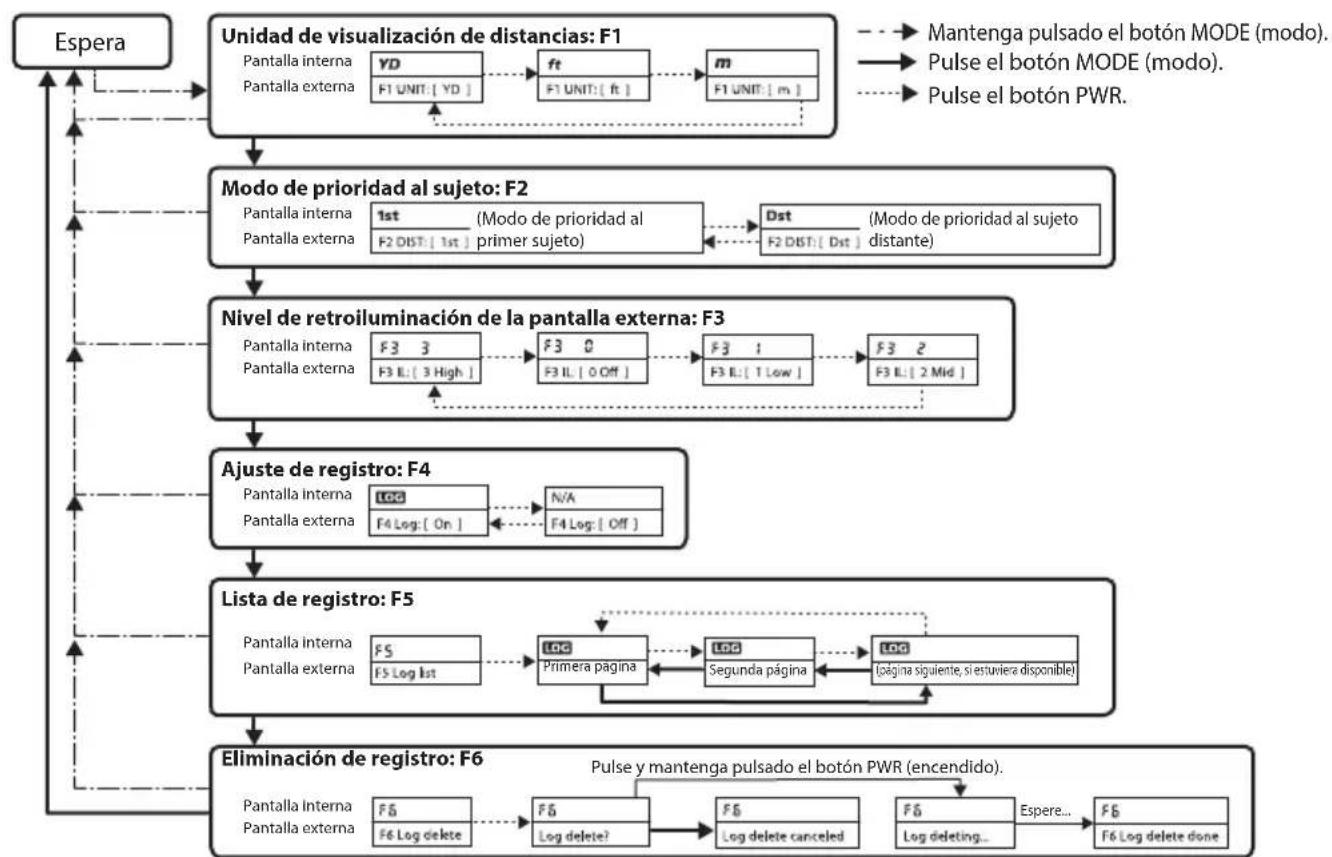

Diagrama de funcionamiento de los menús de configuración .... 18

Medición

Ajuste del enfoque de la pantalla interna....19

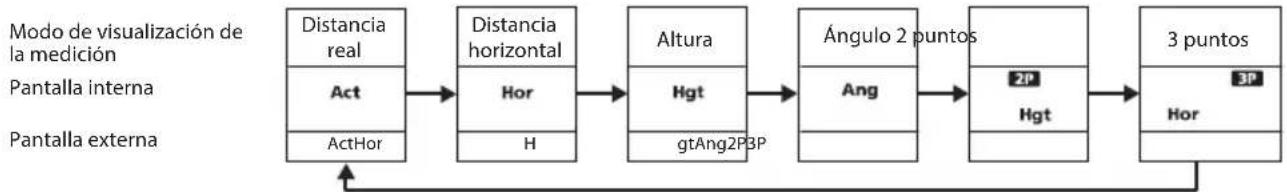

El modo de visualización de la medición....20

Cambio del modo de visualización de la medición...21

Medición 22

Medición con el modo de 2 puntos....23

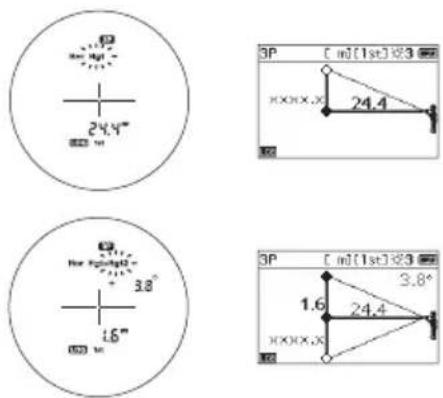

Medición con el modo de 3 puntos....24

Notas técnicas

Especificaciones 25

Solución de problemas/Reparación......28

Introducción

□ ■ Lea esto primero

Muchas gracias por comprar el telémetro láser de Nikon.

Antes de usar el producto, lea detenidamente este manual para asegurarse de que lo usa correctamente.

Una vez que lea este manual, manténgalo en un lugar de fácil acceso para futuras referencias.

- Acerca del manual

• Ninguna parte del manual puede ser reproducida, transmitida, transcrita, almacenada en un sistema de recuperación ni traducida a ningún idioma de ninguna forma ni por ningún medio sin el permiso previo por escrito de Nikon.
• Las ilustraciones y el contenido que aparecen en este manual pueden diferir del producto real.
• Nikon no será considerada imputable por ningún error que pueda contener este manual.
• El aspecto, las especificaciones y las capacidades de este producto pueden cambiar sin previo aviso.

- Acerca de los resultados de medición

Este dispositivo es un telémetro básico. Sus resultados de medición no se pueden utilizar como prueba oficial.

- Acerca de los controles sobre radiointerferencia

• Este dispositivo cumple con la Parte 15 de las Reglas de la FCC. El funcionamiento está sujeto a las dos condiciones siguientes:
  (1) Este dispositivo no puede provocar interferencias peligrosas, y
  (2) Este dispositivo debe aceptar cualquier interferencia recibida, incluidas las interferencias que pueden provocar un funcionamiento no deseado.
• Este equipo ha sido evaluado y cumple con los límites para un dispositivo digital de clase B, de conformidad con la Parte 15 de las reglas de la FCC y con la directiva sobre CEM de la UE. Estos límites están diseñados para proporcionar una protección razonable contra la interferencia perjudicial en una instalación residencial. Este equipo genera, usa y puede irradiar energía de frecuencia de radio y, si no se instala y usa de conformidad con las instrucciones, podría causar una interferencia perjudicial a las comunicaciones de radio. Sin embargo, no hay garantía de que la interferencia no ocurra en una instalación particular. Si el equipo provoca perturbaciones en la recepción de radio o televisión, lo que se puede comprobar apagando y volviendo a encender el equipo, el usuario debería intentar corregir la interferencia mediante una o más de las medidas siguientes:

• Reoriente o reubique la antena receptora.

- Aumente la separación entre el equipo y el receptor.

- Consulte al distribuidor o a un técnico de televisión/radio experimentado.

Aviso para los clientes de Canadá

CAN ICES-3(B)/NMB-3(B)

Observe estrictamente las orientaciones recogidas en este manual para usar este producto con seguridad y evitar posibles lesiones o daños materiales a usted y otras personas. Debe entender por completo el contenido para usar correctamente el producto.

ADVERTENCIA

Esto indica que cualquier uso incorrecto que ignore el contenido aquí incluido puede provocar la muerte o heridas graves.

PRECAUCIÓN

Esto indica que cualquier uso incorrecto que ignore el contenido aquí incluido puede provocar posibles lesiones o pérdidas materiales.

PRECAUCIONES DE SEGURIDAD (Láser)

Este producto utiliza un haz láser invisible. Asegúrese de respetar lo siguiente:

ADVERTENCIA

• No pulse el botón PWR mientras mira hacia el diafragma de emisión láser. Su visión podría resultar dañada.
  • No apunte a los ojos.
  • No apunte a personas con el láser.
• No mire a los láseres con otros instrumentos ópticos como lentes y binoculares. Su visión podría resultar dañada.
• Cuando no esté realizando mediciones, mantenga los dedos apartados del botón PWR para evitar la emisión accidental del láser.
• Si no va a utilizarlo durante un período prolongado, retire la batería.
• No desmonte, remodele ni repare el producto. La emisión láser podría ser nociva para su salud. Si el producto se desmonta, remodela o repara, ya no contará con la garantía del fabricante.
• Guarde el producto en un lugar fuera del alcance de los niños.

PRECAUCIONES DE SEGURIDAD (Monocular)

ADVERTENCIA

- Nunca mire directamente al sol, a una luz intensa ni a los láseres cuando utilice este producto. Podría dañar gravemente la visión y provocar ceguera.

PRECAUCIÓN

• Mantenga la bolsa de plástico utilizada para envolver el producto y las piezas pequeñas fuera del alcance de los niños. La bolsa podría obstruir la boca y la nariz y causarle asfixia.
• Tenga cuidado de que los niños no se traguen piezas o accesorios pequeños de forma involuntaria. Si un niño se traga alguna de estas piezas, consulte a un médico inmediatamente.
• Apague este producto si no va a utilizarlo.
• Cuando transporte el producto, guárdelo en la funda.

• Si este producto no funciona correctamente por algún motivo, deje de usarlo de inmediato y consulte a un representante del servicio autorizado de Nikon.

• No deje este producto en un lugar inestable. Podría caerse y provocar lesiones o averías.

• No utilice este producto mientras camina. Podría tropezarse o caerse y provocar lesiones o averías.
• No balancee este producto con la correa. Podría golpear a alguien y herirle.
• Las piezas de goma de este producto (como la ojera) o las de la funda y la correa incluidas podrían deteriorarse si las utiliza o guarda durante mucho tiempo. La goma deteriorada podría adherirse a la ropa y provocar que se manche. Compruebe su estado antes de usarla y consulte a un representante del servicio autorizado de Nikon si encuentra un defecto.
• El uso de las ojeras de goma durante mucho tiempo podría causar la inflamación de la piel. Si desarrolla estos síntomas, deje de usarlas de inmediato y consulte a un médico.

PRECAUCIONES (Batería de litio)

Un uso incorrecto de la batería de litio podría provocar que se rompiera o sufriese fugas, lo que corroería el dispositivo o mancharía las manos y la ropa.

Asegúrese de respetar lo siguiente:

• Monte la batería con los polos + y – orientados correctamente.
• Retire la batería cuando esté agotada o cuando no la vaya a utilizar durante mucho tiempo.
• Mantenga la batería apartada del fuego o el agua. Nunca desmonte la batería.
  • No recargue la batería de litio.
• No cortocircuite el terminal del compartimento de la batería.
• No lleve la batería junto con llaves o monedas en un bolsillo o bolsa. La batería podría cortocircuitarse y provocar un sobrecalentamiento.
• Si el líquido derramado de una batería de litio entra en contacto con la ropa o la piel, enjuáguela con mucha agua. Si entra en contacto con los ojos o la boca, enjuáguelos de inmediato con agua y consulte a un médico.
• Deseche la batería de litio conforme a las regulaciones locales de su zona.

PRECAUCIONES DE MANIPULACIÓN Y FUNCIONAMIENTO

• No exponga este producto a golpes físicos.
• Si aplica por accidente un golpe físico fuerte o el producto se cae y cree que está averiado, consulte de inmediato a su proveedor local o a un representante del servicio autorizado de Nikon.
  • No utilice el producto bajo el agua.
• Limpie la lluvia, agua, arena o barro del producto lo antes posible con un paño suave y limpio.
• Cuando este producto se exponga a cambios extremos de temperatura (si cambia repentinamente de un lugar frío a uno cálido, o viceversa), la superficie de la lente podría nublarse. No utilice el producto hasta que la nubosidad haya desaparecido.
• No deje el producto en un coche estacionado en un día cálido o soleado, o cerca de un equipo que genere calor.

- No exponga el ocular a la luz directa del sol. El efecto de condensador del objetivo puede dañar la superficie de la pantalla interna.

Tenga cuidado de no tocar directamente la superficie de la lente con las manos cuando la limpie. Retire el polvo o la pelusa con un soplador*. Para las marcas de dedos u otras manchas que no puedan quitarse con un soplador, limpie la lente con un paño seco y suave o un paño de limpieza para gafas realizando un movimiento en espiral que empiece en el centro de la lente y continúe hacia los bordes. La lente podría dañarse si se limpia con demasiada fuerza o con un material duro. Si esto no funciona, limpie suavemente la lente usando un paño ligeramente humedecido con un limpiador de lentes comercial.

CUERPO PRINCIPAL

Tras quitar suavemente el polvo con un soplador, limpie la superficie del cuerpo con un paño suave y limpio. Después de su uso en la playa, limpie la sal que puede haber en la superficie del cuerpo con un paño húmedo, suave y limpio, y luego límpiela con un paño seco. No utilice benceno, disolvente ni otros limpiadores con disolventes orgánicos.

ALMACENAMIENTO

En caso de humedad elevada puede aparecer condensación de agua o moho sobre la superficie de la lente. Por tanto, guarde el producto en un lugar fresco y seco. Después de usarlo en un día lluvioso o por la noche, séquelo a temperatura ambiente y guárdelo en un lugar fresco y seco.

* Una herramienta para la limpieza de goma que sopla aire por una boquilla.

Símbolo de recogida selectiva aplicable en países europeos

Este símbolo indica que esta batería se recogerá por separado. Lo siguiente sólo se aplicará a usuarios en países europeos.

• Esta batería ha sido designada para su recogida en un punto de recogida apropiado. No la tire como desecho doméstico.
• Para más información, contacte con el vendedor o autoridades locales a cargo de la gestión de residuos.

Símbolo de recogida selectiva aplicable en países europeos

Este símbolo indica que este producto se recogerá por separado. Lo siguiente sólo se aplicará a usuarios en países europeos.

• Este producto ha sido designado para su recogida selectiva en un punto de recogida apropiado. No la tire como desecho doméstico.
• Para más información, contacte con el vendedor o autoridades locales a cargo de la gestión de residuos.

Descripción de las piezas e indicadores

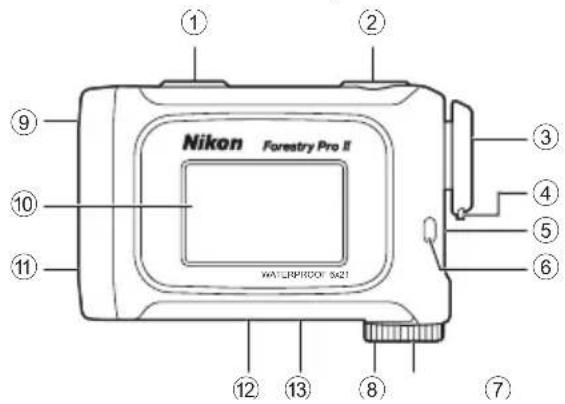

□ ■ Nomenclatura/Componentes

• Batería de litio (CR2) ×1

① Botón MODE (modo)
② Botón PWR (botón de Encendido/medición)
③ Ocular monocular de 6×
④ Ojera/Aro de ajuste de dioptrías
⑤ Índice de dioptrías
⑥ Argolla para correa
⑦ Tapa del compartimento de la batería
⑧ Indicación de tapa del compartimento de la batería "Abierta"
⑨ Diafragma del objetivo monocular/Emisión láser
⑩ Pantalla externa
⑪ Diafragma del detector láser invisible
⑫ Etiqueta de número de producto
⑬ Indicación

□ ■ Indicadores

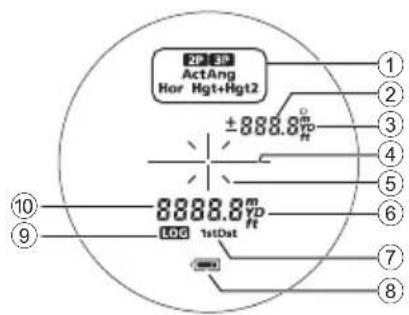

● Pantalla interna

① Modo de visualización de la medición ^1
② Distancia o ángulo *2 (subindicador)
- - - - : "Medición fallida" o "No se pudo medir"
③ Unidad de medida (°: ángulo en grados/m: metro/YD: yarda/ft: pies)
④ Marca de sujeto
—|— : Apunte al sujeto que desea medir. Coloque el sujeto en el centro de la marca.

⑤ Marca de emisión de láser

: Aparece mientras se está emitiendo el láser para una medición. No mire hacia el lado de la lente del objetivo mientras aparezca esta marca.

⑥ Unidad de medida (m: metro/YD: yarda/ft: pies)

⑦ Modo de prioridad al sujeto (1st: modo de prioridad al primer sujeto/Dst: Modo de prioridad al sujeto distante)

⑧ Indicador del nivel de batería

⑨ Indicador de registro *3

⑩ Distancia o altura ^2 (indicador principal) ……: “Medición fallida” o “No se pudo medir”

*1 Consulte página 20 para obtener más información.
*2 Varía en función del modo de visualización de la medición.
*3 Consulte "Indicador de registro" (página 10) y "Activación o desactivación de la función de registro (F4)" (página 15) para obtener más información.
- La pantalla interna de este producto está ampliada por el ocular. Aunque pueda ver que ha entrado polvo, este no afecta a la precisión de la medición.

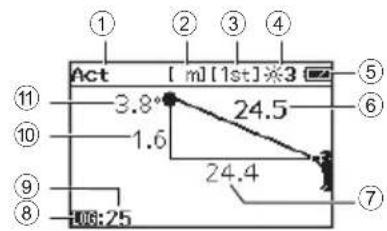

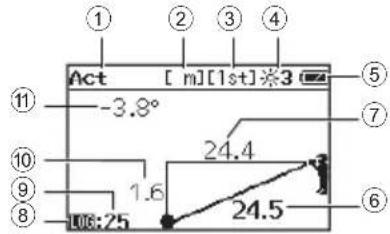

① Modo de visualización de la medición *1
② Unidad de medida (m: metro/YD: yarda/ft: pies)
③ Modo de prioridad al sujeto (1st: Modo de prioridad al primer sujeto/Dst: Modo de prioridad al sujeto distante)
④ Nivel de retroiluminación de la pantalla externa
⑤ Indicador del nivel de batería
⑥ Distancia real
⑦ Distancia horizontal
⑧ Indicador de registro *2
⑨ Número de registro *2
⑩ Altura
⑪ Ángulo

*1 Consulte página 20 para obtener más información. *2 Consulte "Indicador de registro" (página 10) y "Activación o desactivación de la función de registro (F4)" (página 15) para obtener más información.

Cuando se mide hacia arriba

Cuando se mide hacia abajo

• Indicador de registro

Pantalla interna Pantalla externa Descripción
-LOGParpadea. Parpadea:		Se ha activado la función de registro, pero no se guardan los nuevos registros porque ya se ha guardado el máximo de 250 registros.
LOGSe visualiza continuamente.	103:25 Se visualiza continuamente.	Se ha activado la función de registro. Si la medición se ha realizado correctamente, el número de registro aparece en la pantalla externa.
No aparece. No aparece. Se ha desactivado la función de registro.

Introducción de la batería

□ ■ Tipo de batería

Batería de litio CR2 de 3V ×1

□ ■ Introducción de la batería

1. Gire la tapa del compartimento de la batería en el sentido contrario al de las agujas del reloj para abrirla.

2. Introduzca la batería con los terminales positivo (+) y negativo (−) orientados correctamente, como se describe en la etiqueta del compartimento de la batería.

3. Coloque la tapa del compartimento de la batería, gire la tapa en el sentido de las agujas del reloj y asegúrela con firmeza.

- Puede que sea difícil girar la tapa del compartimento de la batería porque este producto usa una junta de goma para conservar sus capacidades impermeables.

□ ■ Indicador del nivel de batería

Pantalla interna Pantalla externa Descripción
	Después del encendido, aparece durante solo 2 segundos.		Se visualiza continuamente.	La carga disponible es suficiente.
	Después del encendido, aparece durante solo 2 segundos.		Se visualiza continuamente.	La carga se está quedando baja.Prepárese para sustituir la batería.
	Se visualiza continuamente. Se visualiza continuamente.			Baja. Debe sustituirse la batería por una nueva.
-[GXHS]	Parpadea. Después de parpadear 3 veces, se apaga automáticamente.		Parpadea. Después de parpadear 3 veces, se apaga automáticamente.	La batería está vacía.Sustituya la batería.

Navegación por los menús

- Funcionamiento del botón MODE (modo)

Existen dos formas de pulsar el botón MODE (modo). Utilice el botón mientras sigue las descripciones de este manual.

• "Mantener pulsado" significa seguir pulsando el botón durante 1,5 segundos o más.
• "Pulsar" significa pulsar el botón rápidamente (menos de 1,5 segundos).

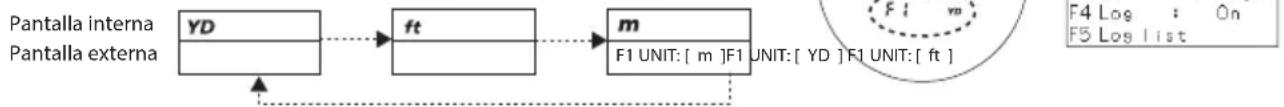

□ ■ Cambio de la unidad de visualización de la distancia (F1)

Para la unidad de visualización de los resultados de medición, seleccione YD (yardas), ft (pies), o m (metros). El ajuste predeterminado de fábrica es YD (yarda).

1. Pulse el botón PWR para encender el telémetro láser.
2. Mantenga pulsado el botón MODE (modo).

- Ahora puede cambiar la unidad de visualización de distancias.

1. Los ajustes cambian cada vez que pulsa el botón PWR.

• Si mantiene pulsado el botón MODE (modo) o no utiliza los botones durante unos 30 segundos, los ajustes que se muestran se guardan y el telémetro láser vuelve al modo de espera. Si no utiliza los botones durante unos 30 segundos, el telémetro láser se apaga.
• El ajuste se guarda incluso cuando el telémetro láser está apagado.

Pantalla interna Pantalla externa

□ ■ Cambio del modo de prioridad al sujeto (F2)

Este telémetro láser de Nikon utiliza el sistema de conmutación entre el modo de prioridad al primer sujeto y el modo de prioridad al sujeto distante.

El ajuste predeterminado de fábrica es el modo de prioridad al primer sujeto.

1. Pulse el botón PWR para encender el telémetro láser.
2. Mantenga pulsado el botón MODE (modo).
3. Pulse una vez el botón MODE (modo).

- Ya puede cambiar el modo de prioridad al sujeto.

1. Los ajustes cambian cada vez que pulsa el botón PWR.

Pantalla interna Pantalla externa

• Si mantiene pulsado el botón MODE (modo) o no utiliza los botones durante unos 30 segundos, los ajustes que se muestran se guardan y el telémetro láser vuelve al modo de espera. Si no utiliza los botones durante unos 30 segundos, el telémetro láser se apaga.
• El ajuste se guarda incluso cuando el telémetro láser está apagado.

- Modo de prioridad al primer sujeto y modo de prioridad al sujeto distante

Al medir sujetos solapados:

El modo de prioridad al primer sujeto muestra la distancia del sujeto más cercano y el modo de prioridad al sujeto distante muestra la distancia del sujeto más lejano.

□ ■ Cambio del nivel de retroiluminación de la pantalla externa (F3)

Ajuste el brillo de la pantalla externa. El ajuste predeterminado de fábrica es 3 (alto). Puede cambiar el nivel de retroiluminación de 0 (apagado) a 3 (alto).

1. Pulse el botón PWR para encender el telémetro láser.
2. Mantenga pulsado el botón MODE (modo).
3. Pulse dos veces el botón MODE (modo).

- Ya puede cambiar el nivel de retroiluminación de la pantalla externa.

1. Los ajustes cambian cada vez que pulsa el botón PWR.

Pantalla interna Pantalla externa

• Si mantiene pulsado el botón MODE (modo) o no utiliza los botones durante unos 30 segundos, los ajustes que se muestran se guardan y el telémetro láser vuelve al modo de espera. Si no utiliza los botones durante unos 30 segundos, el telémetro láser se apaga.
• El ajuste se guarda incluso cuando el telémetro láser está apagado.

□ ■ Activación o desactivación de la función de registro (F4)

Puede activar o desactivar la función de registro de medición. El ajuste predeterminado de fábrica está activado.

• Si la medición se ha realizado correctamente, el número de registro aparece en la pantalla externa. El número corresponde al número de la lista de registro (página 16).
• Se puede guardar un máximo de 250 registros. Cuando el indicador de registro de la pantalla interna y externa parpadea (página 10), no se pueden guardar nuevos registros. Elimine los registros con F6 (página 17).

Pantalla interna Pantalla externa

1. Pulse el botón PWR para encender el telémetro láser.
2. Mantenga pulsado el botón MODE (modo).
3. Pulse tres veces el botón MODE (modo).

• Ya puede cambiar el ajuste.

1. Los ajustes cambian cada vez que pulsa el botón PWR.

• Si mantiene pulsado el botón MODE (modo) o no utiliza los botones durante unos 30 segundos, los ajustes que se muestran se guardan y el telémetro láser vuelve al modo de espera. Si no utiliza los botones durante unos 30 segundos, el telémetro láser se apaga.
• El ajuste se guarda incluso cuando el telémetro láser está apagado.

□ ■ Visualización de la lista de registro (F5)

Puede ver el registro de mediciones en la pantalla externa.

1. Pulse el botón PWR para encender el telémetro láser.
2. Mantenga pulsado el botón MODE (modo).
3. Pulse cuatro veces el botón MODE (modo).
4. Pulse el botón PWR para acceder al modo de la lista de registro.

• Cada vez que pulsa el botón PWR, la página cambia.
- Cada vez que pulsa el botón MODE (modo), se invierte la página.

Pantalla interna

Pantalla interna Pantalla externa

Pantalla externa

Pulse el botón PWR. Pulse el botón MODE (modo).

① Número de registro
② Resultado de la medición
③ Modo de visualización de la medición

• Si mantiene pulsado el botón MODE (modo) o no utiliza los botones durante unos 30 segundos, el telémetro láser vuelve al modo de espera. Si no utiliza los botones durante unos 30 segundos, el telémetro láser se apaga.
• Se puede mostrar un máximo de 250 registros (50 páginas).

□ ■ Eliminación de todos los registros (F6)

1. Pulse el botón PWR para encender el telémetro láser.
2. Mantenga pulsado el botón MODE (modo).
3. Pulse cinco veces el botón MODE (modo).
4. Pulse el botón PWR.

5. Aparece el mensaje "Log delete?" en la pantalla externa.

6. Pulse y mantenga pulsado el botón PWR para eliminar todos los registros. No se pueden recuperar los datos que se han eliminado.

7. Pulse el botón MODE (modo) para cancelar la eliminación.

8. El telémetro láser vuelve a la pantalla "F6 Log delete".

- Si pulsa el botón MODE (modo) o no utiliza los botones durante unos 30 segundos, el telémetro láser vuelve al modo de espera. Si no utiliza los botones durante unos 30 segundos, el telémetro láser se apaga.

Pantalla interna Pantalla externa

□ ■ Diagrama de funcionamiento de los menús de configuración

    subgraph B
        I["Pantalla interna"] --> J["YD"]
        K["Pantalla externa"] --> L["F1 UNIT: [ YD "]]
        J --> M["ft"]
        L --> N["F1 UNIT: [ ft "]]
        M --> O["m"]
        N --> P["F1 UNIT: [ m "]
    end

    subgraph C
        Q["Pantalla interna"] --> R["1st (Modo de prioridad al primer sujeto)"]
        S["Pantalla externa"] --> T["F2 DIST: [ 1st "]]
        U["Dst (Modo de prioridad al sujeto distante)"] --> V["F2 DIST: [ Dst "]]
    end

    subgraph D
        W["Pantalla interna"] --> X["F3 3"]
        Y["Pantalla externa"] --> Z["F3 IL: [ 3 High "]]
        AA["F3 0"] --> AB["F3 IL: [ 0 Off "]]
        AC["F3 1"] --> AD["F3 IL: [ 1 Low "]]
        AE["F3 2"] --> AF["F3 IL: [ 2 Mid "]]
    end

    subgraph F
        AG["Pantalla interna"] --> AH["LOG"]
        AI["Pantalla externa"] --> AJ["F4 Log: [ On "]]
        AK["N/A"] --> AL["F4 Log: [ Off "]]
    end

    subgraph G
        AM["Pantalla interna"] --> AN["FS"]
        AO["Pantalla externa"] --> AP["FS Log list"]
        AQ["Primera página"] --> AR["LOG"]
        AS["Segunda página"] --> AT["LOG"]
        AU["(pagina siguiente, si estuviera disponible)"] --> AV["LOG"]
    end

    subgraph H
        AW["Pantalla interna"] --> AX["F6"]
        AY["Pantalla externa"] --> AZ["F6 Log delete"]
        BA["F6 Log delete?"] --> BB["F6 Log delete?"]
        BC["F6 Log delete canceled"] --> BD["F6 Log deleting..."]
        BE["F6 Log deleting..."] --> BF["F6 Log delete done"]
    end

    subgraph G
        BG["Pulse y mantenga pulsado el botón PWR (encendido)."]
    end

    style B fill:#f9f,stroke:#333
    style C fill:#ccf,stroke:#333
    style D fill:#cfc,stroke:#333
    style E fill:#fcc,stroke:#333
    style F fill:#cff,stroke:#333
    style G fill:#ffc,stroke:#333
    style H fill:#fcc,stroke:#333
    style I fill:#ffc,stroke:#333
    style J fill:#ffc,stroke:#333
    style K fill:#ffc,stroke:#333
    style L fill:#ffc,stroke:#333
    style M fill:#ffc,stroke:#333
    style N fill:#ffc,stroke:#333
    style O fill:#ffc,stroke:#333
    style P fill:#ffc,stroke:#333
    style Q fill:#ffc,stroke:#333
    style R fill:#ffc,stroke:#333
    style S fill:#ffc,stroke:#333
    style T fill:#ffc,stroke:#333
    style U fill:#ffc,stroke:#333
    style V fill:#ffc,stroke:#333
    style W fill:#ffc,stroke:#333
    style X fill:#ffc,stroke:#333
    style Y fill:#ffc,stroke:#333
    style Z fill:#ffc,stroke:#333
    style AA fill:#ffc,stroke:#333
    style AB fill:#ffc,stroke:#333
    style AC fill:#ffc,stroke:#333
    style AD fill:#ffc,stroke:#333
    style AE fill:#ffc,stroke:#333
    style AF fill:#ffc,stroke:#333
    style AG fill:#ffc,stroke:#333
    style AH fill:#ffc,stroke:#333
    style AI fill:#ffc,stroke:#333
    style AJ fill:#ffc,stroke:#333
    style AK fill:#ffc,stroke:#333
    style AL fill:#ffc,stroke:#333
    style AM fill:#ffc,stroke:#333
    style AN fill:#ffc,stroke:#333
    style AO fill:#ffc,stroke:#333
    style AP fill:#ffc,stroke:#333

• Si pulsa y mantiene pulsado el botón MODE (modo) o no utiliza los botones durante unos 30 segundos mientras utiliza los menús de configuración, el telémetro láser vuelve al modo de espera. Si no utiliza los botones durante unos 30 segundos, el telémetro láser se apaga.

Medición

Precaución — Los controles, ajustes o procedimientos de utilización distintos de los aquí indicados pueden provocar efectos negativos y daños a su salud debido a la radiación láser.

- Antes de medir, asegúrese de confirmar los ajustes de cada menú. Consulte "Navegación por los menús" (página 12) para obtener más información.

□ ■ Ajuste del enfoque de la pantalla interna

Si es difícil ver la pantalla interna, ajuste el enfoque mediante el siguiente procedimiento.

1. Pulse el botón PWR para encender el aparato.
2. Mire a través del ocular y gire el aro de ajuste de dioptrías hasta que la pantalla interna quede enfocada.

Aro de ajuste de dioptrías

□ ■ El modo de visualización de la medición

Se encuentran disponibles los seis modos siguientes. Puede confirmar los resultados de medición tanto en la pantalla interna como en la externa. La pantalla externa muestra información detallada adicional.

Modo de distancia real	Modo de distancia horizontal	Modo de altura Modo de ángulo Pantalla		la externa (común en los cuatro modos de la izquierda).
Pantalla interna	Pantalla interna	Pantalla interna	Pantalla interna
Modo de 2 puntos (altura entre 2 puntos) Pantalla interna Pantalla externa
Muestra la altura (separación vertical) entre dos puntos mediante el cálculo utilizando la distancia real y los datos de ángulo de dos puntos.
Modo de 3 puntos (altura entre 2 puntos) Pantalla interna Pantalla externa
Muestra la altura (separación vertical) entre dos puntos. Este modo utiliza los datos de distancia horizontal al sujeto (primer punto) y los datos de ángulo de dos puntos (segundo y tercer punto) para calcular y mostrar la altura entre el segundo y tercer punto.

□ ■ Cambio del modo de visualización de la medición

1. Pulse el botón PWR para encender el telémetro láser.
2. El modo cambia cada vez que pulsa el botón MODE (modo).

• Para iniciar la medición con el modo mostrado, pulse el botón PWR.
• Si no utiliza los botones durante unos 30 segundos, se guarda el ajuste mostrado y se apaga el telémetro láser.
• El ajuste se guarda incluso cuando el telémetro láser está apagado.

□ ■ Medición

El modo de distancia real se utiliza aquí a modo de ejemplo.

1. Pulse el botón PWR para encender el aparato.

- Si no utiliza los botones durante unos 30 segundos, el aparato se apaga automáticamente.

1. Apunte al sujeto.

Coloque el centro de la marca de sujeto en el objetivo.

1. Pulse el botón PWR para realizar la medición.

- Después de la medición, el resultado aparece durante unos 30 segundos y el aparato se apaga automáticamente. Pulse el botón PWR mientras el aparato está encendido para volver a realizar la medición.

- Consulte página 20 para obtener más información sobre el contenido de la pantalla de cada modo.

- Para comprobar el registro de medición posteriormente, tome nota del número de registro que aparece en la pantalla externa. El número corresponde al número de la lista de registro (página 16).

Pantalla interna Pantalla externa

En los modos Distancia real, Distancia horizontal, Altura y Ángulo, puede medir de forma continua hasta unos 8 segundos pulsando y manteniendo pulsado el botón PWR. Durante la medición, el resultado medido aparece consecutivamente mientras parpadea la marca de emisión de láser. Si levanta el dedo del botón, la medición continua se detiene.

Nota: El último resultado medido es el único registro guardado y puede comprobarlo en la lista de registro. Los errores de los resultados no se guardan.

□ ■ Medición con el modo de 2 puntos

Antes de iniciar la medición, configure el modo de visualización de medición en el "modo de 2 puntos". Consulte página 21 para obtener más información.

1. Pulse el botón PWR para encender el aparato.

- Cuando el telémetro láser se encuentre en el modo de espera, Hgt parpadea en la pantalla interna.

1. Apunte al primer punto del sujeto y, a continuación, pulse el botón PWR para medir.

2. El resultado de la medición del primer punto aparece como se muestra a la derecha.

3. Hgt detiene el parpadeo y +Hgt2el parpadeo.

4. Apunte al segundo punto del sujeto y, a continuación, pulse el botón PWR para medir.

- +Higi2ne el parpadeo y aparece el resultado de la medición. Consulte página 20 para obtener más información sobre el contenido de la pantalla.

Pantalla interna Pantalla externa

□ ■ Medición con el modo de 3 puntos

Antes de iniciar la medición, configure el modo de visualización de medición en el "modo de 3 puntos". Consulte página 21 para obtener más información.

Realice la medición tres veces en el orden de ①, ② y ③ en la ilustración que aparece a la derecha. Los puntos ② y ③ se pueden invertir.

1. Pulse el botón PWR para encender el aparato.

- Cuando el telémetro láser se encuentre en el modo de espera, Hor parpadea en la pantalla interna.

1. Apunte al primer punto del sujeto (①) y, a continuación, pulse el botón PWR para medir.

2. El resultado de la medición (distancia horizontal al primer punto) aparece como se muestra a la derecha.

3. Hor detiene el parpadeo y Hgitia el parpadeo.

4. Apunte al segundo punto del sujeto (②) y, a continuación, pulse el botón PWR para medir.

5. El resultado de la medición [Áng (1) y Alt (1)] aparece como se muestra a la derecha.

6. Hgetiene el parpadeo y inidigal2parpadeo.

7. Apunte al tercer punto del sujeto (③) y, a continuación, pulse el botón PWR para medir.

- +Higi2 ne el parpadeo y aparece el resultado de la medición [Áng (2) y Alt (2)]. Consulte página 20 para obtener más información sobre el contenido de la pantalla.

Pantalla interna Pantalla externa

Notas técnicas

□ ■ Especificaciones

Gama de medición (distancia real)*1			Distancia: 7,5-1.600 m/8-1.750 yd./25-5.250 ftÁngulo: ±89°
Distancia de medición máxima (árbol)*1			1.100 m/1.200 yd./3.600 ft
Pasos de visualización (incremento)	Pantalla interna	Real(distancia real)	Indicador principal: cada 0,1 m/yd./ftSubindicador: cada 0,1 m/yd./ft (inferior a 999,9 m/yd./ft)cada 1,0 m/yd./ft (1.000,0 m/yd./ft y superior)
		Hor (distancia horizontal)Alt (altura)	Cada 0,1 m/yd./ft
		Áng (ángulo) Cada 0,1°
	Pantalla externa	Distancia realDistancia horizontalAltura	Cada 0,1 m/yd./ft
		Ángulo Cada 0,1°
Precisión (distancia real)2			±0,3 m/±0,3 yd./±0,9 ft (inferior a 1.000 m/1.000 yd./3.280 ft)±1,0 m/±1,0 yd./±3,0 ft (1.000 m/1.000 yd./3.280 ft y superior)
Aumento (×) 6
Diámetro efectivo del objetivo (mm) 21
Campo de visión angular (real) (°) 7,5
Relieve ocular (mm) 18,0
Pupila de salida (mm) 3,5
Ajuste de dioptrías ±2,5 m-1
Dimensiones (L × Al × An) (mm/in.)			110 × 74 × 42/4,3 × 2,9 × 1,7
Peso (g/oz.) Aprox. 170/6,0 (sin batería)
Temperatura de funcionamiento (°C/°F) -10 — +50/14 — 122
Humedad de funcionamiento (%RH) 80 o menos (sin condensación)
Fuente de alimentación			Batería de litio CR2 × 1 (CC, 3V)Apagado automático (después de aprox. 30 s sin utilizar)
Estructura			Impermeable (hasta 1 m/3,3 pies durante 10 minutos) ^3 y resistente a la niebla El compartimento de la batería es resistente a la lluvia — equivalente a la clase de protección JIS/IEC 4 (IPX4) (de acuerdo con las condiciones de prueba de Nikon) ^4
Compatibilidad electromagnética			FCC Parte15 Sub-ParteB clase B, UE: directiva CEM, AS/NZS, VCCI claseB, CU TR 020, ICES-003
Medio ambiente RoHS, WEEE
Clasificación del láser			IEC60825-1: Clase 1M/Producto LáserFDA/21 CFR Parte 1040.10: Producto Láser de Clase I
Longitud de onda (nm) 905
Duración del impulso (ns) 9,5
Salida (W) 15
Divergencia del haz (mrad) Vertical: 1,8, Horizontal:			0,25

• Puede que no se alcancen las especificaciones del producto dependiendo de la forma del objeto sujeto, la textura y naturaleza de la superficie y/o las condiciones meteorológicas.
  ^x1 Conforme a las condiciones de medición y valores de referencia de Nikon.
  ^*2 Bajo condiciones de medición de Nikon.
  *3 Modelos impermeables

Este producto es impermeable y su sistema óptico no sufrirá daños ni se verá perjudicada la observación si se sumerge o cae al agua a una profundidad máxima de 1 m/3,3 pies durante un máximo de 10 minutos.

Este producto ofrece las siguientes ventajas:

- Puede usarse sin riesgo de daños para sus funciones internas en condiciones de gran humedad, polvo y lluvia.

- Diseño relleno de nitrógeno que lo hace resistente a la humedad y el enmohecimiento.

No obstante, al utilizar el telémetro láser de Nikon respete lo siguiente:

• No utilice ni mantenga el producto en agua corriente.
• Si aparece humedad en las piezas móviles de este producto, deje de usarlo y séquelo.

*4 El compartimento de la batería es resistente a la lluvia, pero no es impermeable. Si el Rangefinder se sumerge en agua, puede entrar agua en el dispositivo. En el caso de que entre agua en el compartimento de la batería, elimine toda la humedad y deje que transcurra el tiempo suficiente para que se seque.

- Duración de la batería

Esta cifra puede variar en función de la temperatura y otros factores. Utilícela sólo como orientación.

- La batería suministrada con este telémetro láser de Nikon es para comprobar el funcionamiento. Debido a la descarga eléctrica natural, la duración de la batería será probablemente menor que la antes indicada.

- Acerca del láser

Este producto utiliza un haz láser invisible para realizar la medición. Mide el tiempo que tarda el haz láser en ir desde el telémetro al objetivo y volver. La reflectividad láser y los resultados de medición pueden variar en función de las condiciones climáticas y ambientales, así como del color, acabado superficial, tamaño, forma y otras características del sujeto.

La medición puede resultar imprecisa o fallar en los casos siguientes:

• Nieve, Iluvia o niebla
- Sujeto pequeño o delgado
- Sujeto negro u oscuro
- Sujeto con una superficie escalonada
- Sujeto en movimiento o vibrante
• Al medir la superficie del agua
- Sujeto medido a través de vidrio
• El sujeto es un cristal o un espejo
- El láser incide oblicuamente sobre la superficie reflectante del objetivo

□ ■ Solución de problemas/Reparación

Si este producto no funcionara según lo previsto, consulte la lista siguiente antes de ponerse en contacto con su distribuidor local o con la tienda donde lo compró.

- Si hay algún problema con el producto.

Problema Causa/Solución
No se enciende	Pulse el botón PWR (parte superior de la carcasa).Compruebe que la batería esté bien insertada.Sustituya la batería vieja por otra nueva.
No se puede medirResultado anómalo	Confirme los ajustes.Confirme que puede medir un sujeto grande cercano a usted (por ejemplo: un edificio a unos 15 m/15 yd./49 ft delante de usted).Limpie la superficie de la lente si es necesario.
No se puede ver la pantalla externaEs difícil ver la pantalla externa	Compruebe el nivel de retroiluminación de la pantalla externa y ajustela según sea necesario.
Se visualiza en la pantalla interna	Indicación de fallo. Póngase en contacto con su distribuidor local o con la tienda donde compró el producto.

- Si precisara alguna reparación, póngase en contacto con su distribuidor local o con la tienda donde compró el producto.

No reparar ni desmontar. Podría provocar un incidente grave.

Tenga en cuenta que Nikon rechaza cualquier responsabilidad por cualquier daño directo o indirecto si el usuario intenta reparar o desmontar el producto.

Deutsch

INHALT

Einführung
