Produkttyp	Laser-Entfernungsmesser für Forstwirtschaft
Abmessungen (B x H x T)	ca. 127 x 69 x 48 mm
Gewicht (ohne Batterie)	ca. 200 g
Stromversorgung	2x CR2 Lithium-Batterien
Messbereich (reflektierend)	bis zu 1.600 m
Messgenauigkeit	± 0,3 m
Vergrößerung	6x
Display	LCD mit Hintergrundbeleuchtung
Wasserschutz	IPX4 (spritzwassergeschützt)
Laserklasse	Klasse 1M (augensicher)
Entfernungsmessung	Einzel- und Dauerbetrieb
Höhenmessung	Ja (über Trigonometrie)
Winkelmessung	Ja (vertikaler Winkel)
Horizontaldistanz	Automatische Berechnung
Zielprioritätsmodi	Erstes Ziel / Letztes Ziel / Fern
Optikvergütung	Mehrschichtvergütung
Reinigung	Linsen nur mit weichem Tuch und Reinigungsflüssigkeit reinigen
Reparierbarkeit	Nur durch autorisierte Nikon-Servicecenter

Häufig gestellte Fragen - Forestry Pro II NIKON

Wie schalte ich das Nikon Forestry Pro II ein?

Welche Batterien benötigt das Gerät?

Wie messe ich die Höhe eines Baumes?

Kann ich das Gerät im Regen verwenden?

Was bedeutet der Zielprioritätsmodus 'Letztes Ziel'?

Wie reinige ich die Linsen richtig?

Der Laser funktioniert nicht – was kann ich tun?

Welche Garantie gilt für das Forestry Pro II?

Kann ich das Gerät auf Stativ montieren?

Warum zeigt das Display 'Error' an?

BEDIENUNGSANLEITUNG Forestry Pro II NIKON

Lesen Sie dies zuerst....30

VORSICHTSMASSNAHMEN HINSICHTLICH BETRIEB

UND SICHERHEIT 31

Beschreibung der Teile und Anzeigen

Begriffsbestimmung/Zusammensetzung......34

Anzeigen 35

Einsetzen der Batterie

Art der Batterie 37

Einsetzen der Batterie 37

Batteriestand-Anzeige 37

Navigieren durch die Menüs

Die Entfernungsanzeige-Einheit ändern (F1) ..... 38

Die Zielpriorität ändern (F2).... 39

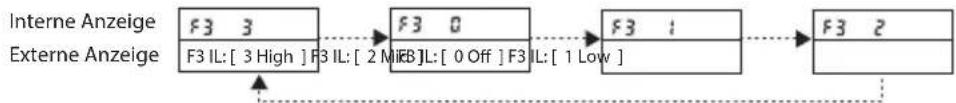

Die Hintergrundbeleuchtung der externen

Anzeige ändern (F3)......40

Aktivieren oder Deaktivieren der Protokollfunktion (F4)...41

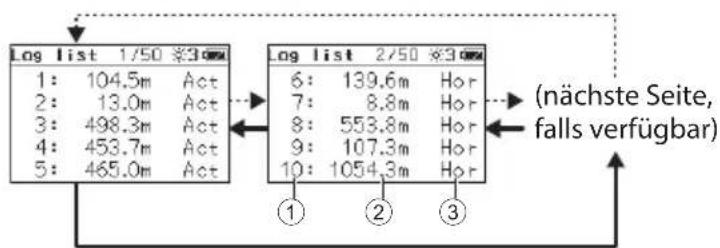

Anzeigen der Protokollliste (F5) 42

Löschen aller Protokolle (F6)......43

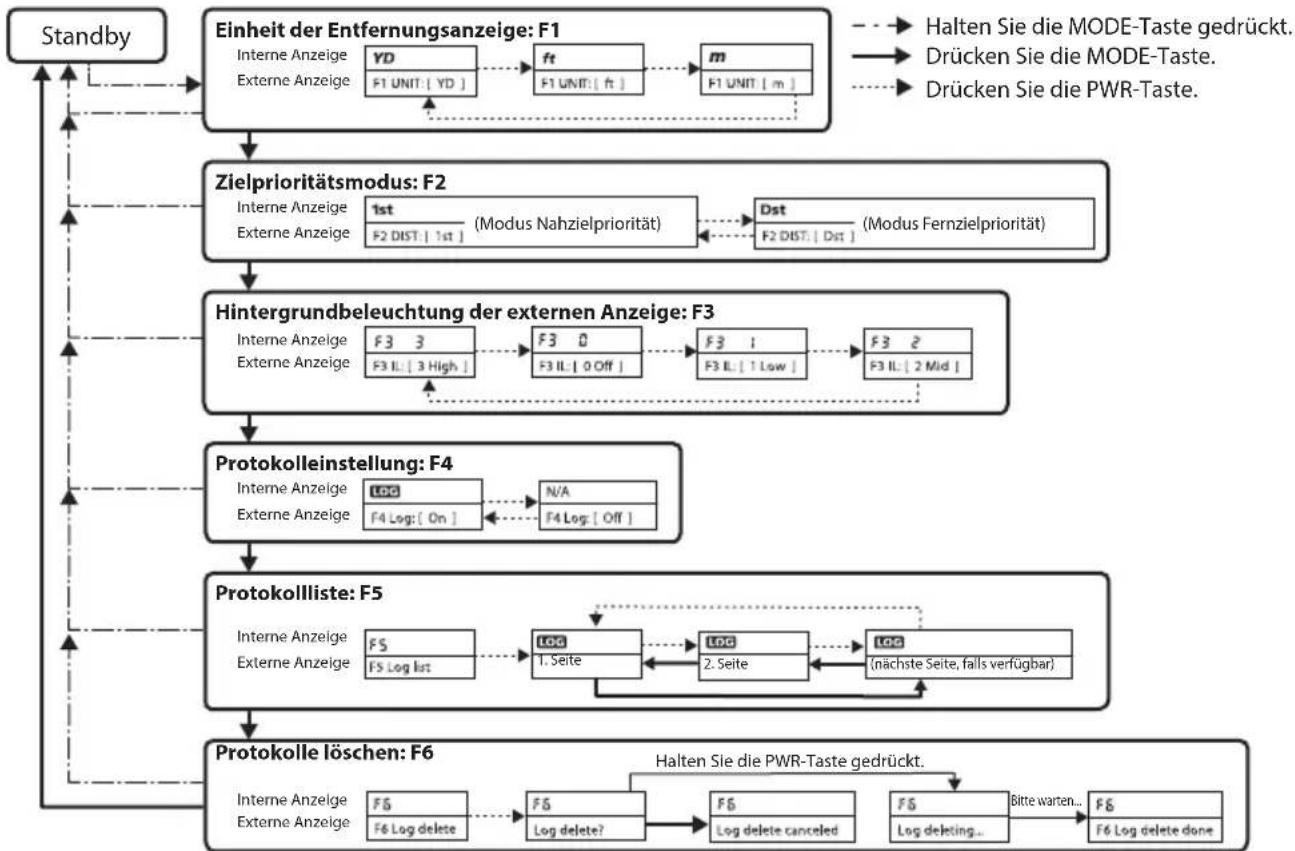

Diagramm zur Bedienung der Einstellungsmenüs... 44

Messung

Einstellen der Bildschärfe der internen Anzeige ... 45

Der Messanzeigemodus....46

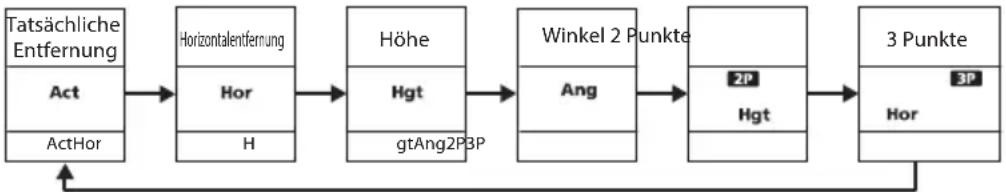

Den Messanzeigemodus ändern 47

Messung....48

Messung mithilfe des 2-Punkte-Modus......49

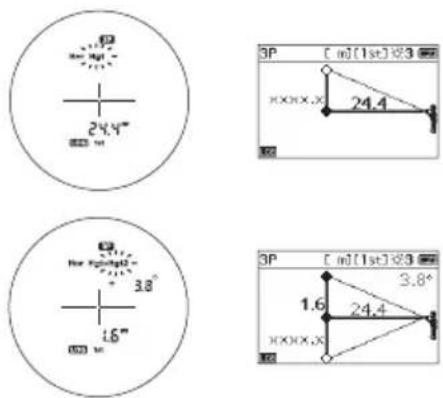

Messung mithilfe des 3-Punkte-Modus....50

Technische Hinweise

Technische Daten....51

Fehlersuche/Reparatur 54

Einführung

□ ■ Lesen Sie dies zuerst

Wir danken Ihnen für den Erwerb des Nikon Laser-Entfernungsmessers.

Lesen Sie bitte vor der ersten Verwendung des Produkts dieses Benutzerhandbuch sorgfältig durch, um die korrekte Benutzung sicherzustellen.

Bewahren Sie dieses Benutzerhandbuch nach dem Durchlesen zum Nachschlagen an einem leicht zugänglichen Ort auf.

● Hinweise zum Benutzerhandbuch

• Die Vervielfältigung, Verteilung, Übertragung, die elektronische Erfassung und die Übersetzung in eine andere Sprache in irgendeiner Form dieses Handbuchs zum Produkt, auch auszugsweise, bedürfen der ausdrücklichen Genehmigung durch Nikon.
- In diesem Benutzerhandbuch dargestellte Abbildungen und Inhalte des Displays können vom tatsächlichen Produkt abweichen.
- Nikon ist für Fehler, die in diesem Handbuch enthalten sein können, nicht verantwortlich.
- Das Aussehen, die technischen Daten und Funktionen dieses Produkts können jederzeit ohne Vorankündigung geändert werden.

● Hinweise zu den Messergebnissen

Dieses Gerät dient nur als Entfernungsmesser. Seine Messergebnisse können nicht als offizielle Beweise gelten.

● Hinweise zum Schutz gegen schädliche Störungen des Funkverkehrs

• Dieses Gerät stimmt mit Teil 15 der FCC-Richtlinien überein. Der Betrieb hängt von den folgenden zwei Bedingungen ab:
  (1) Dieses Gerät darf keine schädlichen Störungen verursachen, und
  (2) Dieses Gerät muss jede mögliche empfangene Störung annehmen, einschließlich Störung, die einen unerwünschten Betrieb verursachen kann.
• Dieses Gerät wurde geprüft und als mit den Grenzen für eine digitale Einheit der Klasse B, gemäß Teil 15 der FCC-Richtlinien und der EU-EMV-Richtlinie übereinzustimmend befunden. Diese Grenzen sollen einen angemessenen Schutz gegen eine schädliche Störung in einer Wohninstallation bieten. Dieses Gerät generiert, verwendet und kann Hochfrequenzenergie ausstrahlen und, wenn nicht in Übereinstimmung mit den Anweisungen installiert und verwendet, schädliche Störung des Funkverkehrs verursachen. Es gibt jedoch keine Garantie, dass Störungen nicht in einer bestimmten Installation auftreten. Verursacht dieses Gerät Störungen beim Rundfunk- oder Fernsehempfang, die durch das Ein- und Ausschalten des Gerätes festgestellt werden können, wird der Benutzer angeregt zu versuchen, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beheben:

- Richten Sie die Empfangsantenne neu aus oder stellen Sie diese an einem anderen Ort auf.

• Erhöhen Sie den Abstand zwischen dem Gerät und dem Empfänger.

- Fragen Sie einen Händler oder einen erfahrenen Radio/TV-Techniker um Hilfe.

Hinweis für Kunden in Kanada

CAN ICES-3(B)/NMB-3(B)

□ ■ VORSICHTSMASSNAHMEN HINSICHTLICH BETRIEB UND SICHERHEIT

Beachten Sie unbedingt die in diesem Benutzerhandbuch enthaltenen Richtlinien, damit Sie dieses Produkt sicher einsetzen und eventuelle Personen- oder Sachschäden vermeiden. Machen Sie sich eingehend mit den Inhalten vertraut, damit Sie das Produkt korrekt einsetzen.

WARNING

Dieser Hinweis warnt davor, dass eine Nichtbeachtung der hier beschriebenen Inhalte zu schweren Verletzungen oder zum Tod führen kann.

⚠ VORSICHT

Dieser Hinweis warnt davor, dass eine Nichtbeachtung der hier beschriebenen Inhalte zu Verletzungen oder Sachschäden führen kann.

SICHERHEITSHINWEISE (Laser)

Dieses Produkt setzt einen unsichtbaren Laserstrahl ein. Stellen Sie sicher, das Folgende zu beachten:

WARNING

• Drücken Sie nicht die PWR-Taste, wenn Sie in die Laser-Emissionsblendenöffnung schauen. Dadurch könnten Ihre Augen geschädigt werden.
• Richten Sie den Laser nicht auf Ihre Augen.
  • Richten Sie den Laser nicht auf Menschen.
• Betrachten Sie Laser nicht mit anderen optischen Instrumenten, wie z. B. Objektiven oder Ferngläsern. Dadurch könnten Ihre Augen geschädigt werden.
• Wenn Sie keine Messung vornehmen, halten Sie Ihre Finger fern von der PWR-Taste, um ein unbeabsichtigtes Emittieren des Laserstrahls zu vermeiden.
• Entfernen Sie die Batterien aus dem Gerät, wenn Sie es für längere Zeit nicht verwenden.
• Das Produkt nicht auseinandernehmen, umgestalten oder reparieren. Die Laseremissionen können Ihre Gesundheit gefährden. Wird das Produkt auseinandergenommen, umgestaltet oder repariert, erlischt die Herstellergarantie.
• Bewahren Sie das Produkt außerhalb der Reichweite von Kindern auf.

SICHERHEITSHINWEISE (Monokular)

WARNING

- Beim Einsatz dieses Produkts niemals direkt in die Sonne, intensives Licht oder Laser schauen. Dadurch können die Augen ernsthaft geschädigt werden oder es kann zur Erblindung kommen.

VORSICHT

• Den zum Verpacken dieses Produkts dienenden Beutel und andere Kleinteile unbedingt so aufbewahren, dass sie dem Zugriff von Kindern entzogen sind. Der Beutel kann den Mund oder die Nase eines Kindes verschließen und zur Erstickung führen.
• Schützen Sie Ihre Kinder, damit sie nicht versehentlich kleine Teile oder Zubehör verschlucken. Wenn solche Teile verschluckt werden, müssen Sie sofort einen Arzt aufsuchen.
  • Dieses Produkt bei Nichtgebrauch abschalten.
• Tragen Sie dieses Produkt stets in der Aufbewahrungstasche.

• Wenn dieses Produkt aus irgendeinem Grund nicht mehr korrekt funktioniert, stellen Sie den Betrieb unverzüglich ein und wenden Sie sich an einen von Nikon autorisierten Servicepartner.

• Dieses Produkt nicht auf eine instabile Unterlage stellen. Es könnte herunterfallen, wodurch Verletzungen oder Fehlfunktionen auftreten können.

• Nicht während des Gehens durch das Produkt sehen. Sie könnten gegen ein Hindernis laufen oder hinfallen, wodurch Verletzungen oder Fehlfunktionen auftreten können.
• Nicht am Trageriemen hin- und herschwenken. Das Produkt könnte andere Menschen treffen und verletzen.
• Die Gummiteile dieses Produkts (z. B. die Augenmuschel) oder Gummiteile der im Lieferumfang enthaltenen Aufbewahrungstasche und des Halteriemens können verschleßen, wenn sie für einen längeren Zeitraum verwendet oder gelagert werden. Das verschlissene Gummi kann an Kleidung haften bleiben und Flecken verursachen. Prüfen Sie vor Verwendung den Zustand und wenden Sie sich an einen von Nikon autorisierten Servicepartner, wenn Sie ein Problem feststellen.
• Bei längerem Kontakt mit der Gummi-Augenmuschel kann es zu Hautreizungen oder Hautentzündungen kommen. Sollten Symptome bei Ihnen auftreten, stellen Sie unverzüglich den Betrieb ein und suchen Sie einen Arzt auf.

SICHERHEITSHINWEISE (Lithiumbatterie)

Bei unsachgemäßer Verwendung kann die Lithiumbatterie einen Riss bekommen oder auslaufen, wodurch das Gerät korrodieren kann oder Ihre Hände und Kleidung Flecken bekommen können. Stellen Sie sicher, das Folgende zu beachten:

• Legen Sie die Batterie mit richtig positionierten Plus- und Minuspolen ein.
• Entfernen Sie die Batterie, wenn sie entladen ist oder für einen längeren Zeitraum nicht verwendet wird.
• Halten Sie die Batterie fern von offenem Feuer oder Wasser. Die Batterie niemals zerlegen.

• Die Lithiumbatterie nicht aufladen.

• Die Anschlüsse im Batteriefach nicht kurzschließen.

- Die Batterie nicht zusammen mit Schlüsseln oder Münzen in der Hosentasche oder einer Tasche aufbewahren. Dadurch könnte es zu einem Kurzschluss der Batterie kommen, sodass sie überhitzt.

- Kommt Batterieflüssigkeit einer Lithiumbatterie mit der Kleidung oder Haut in Kontakt, spülen Sie diese sofort mit viel Wasser aus. Falls Batterieflüssigkeit in die Augen oder den Mund gelangt, spülen Sie sie sofort mit viel Wasser aus und suchen Sie unverzüglich einen Arzt auf.

- Entsorgen Sie die Lithiumbatterie entsprechend den regionalen Vorschriften.

VORSICHTSMASSNAHMEN HINSICHTLICH BETRIEB UND UMGANG

• Dieses Produkt keinen Stößen aussetzen.
• Wenn das Produkt versehentlich starken Stößen ausgesetzt oder fallen gelassen wird und Sie eine Fehlfunktion vermuten, wenden Sie sich unverzüglich an Ihren Händler vor Ort oder einen von Nikon autorisierten Servicepartner.
  • Das Produkt nicht Unterwasser verwenden.
• Regen, Wasser, Sand oder Schmutz schnellstmöglich mit einem weichen, sauberen Tuch abwischen.
• Wenn dieses Produkt extremen Temperaturschwankungen ausgesetzt wird (plötzlicher Wechsel zwischen einem kalten und warmen Ort oder umgekehrt), kann die Objektivoberfläche beschlagen. Verwenden Sie das Produkt nicht, bis die Kondensation verdunstet ist.
• Lassen Sie das Produkt nicht an einem heißen oder sonnigen Tag in einem Auto, oder bringen Sie es nicht in die Nähe wärmeabstrahlender Geräte.

- Setzen Sie das Okular nicht direkter Sonneneinstrahlung aus. Anderenfalls kann es aufgrund von Kondensation am Objektiv zu Schäden an der Oberfläche der internen Anzeige kommen.

HINWEISE ZUR PFLEGE UND WARTUNG

OBJEKTIV

Achten Sie beim Reinigen der Objektivoberfläche darauf, sie nicht mit Ihren Fingern zu berühren. Entfernen Sie Staub oder Fussel mit einem Druckluftgerät*. Fingerabdrücke oder sonstige Flecken, die sich mit einem Druckluftgerät nicht entfernen lassen, können Sie mit einem trockenen weichen Tuch oder Brillenreinigungstuch entfernen. Beginnen Sie dabei mit einer spiralförmigen Bewegung von der Mitte des Objektivs und arbeiten Sie sich bis zum Rand. Durch ein zu starkes Wischen oder Wischen mit einem harten Material kann das Objektiv beschädigt werden. Falls sich die Verunreinigungen dadurch nicht entfernen lassen, wischen Sie das Objektiv mit einem mit handelsüblichen Objektivreiniger befeuchteten Tuch ab.

GEHÄUSE

Nachdem Sie Staub sorgfältig mit einem Druckluftgerät entfernt haben, reinigen Sie die Gehäuseoberfläche mit einem weichen, sauberen Tuch. Nach der Verwendung am Meer müssen Sie ggf. Salz mit einem feuchten, weichen, sauberen Tuch von der Gehäuseoberfläche abwischen und anschließend mit einem trockenen Tuch abwischen. Verwenden Sie kein Benzol, Verdünner oder andere organische Mittel.

LAGERUNG

Auf der Objektivoberfläche kann, bedingt durch eine hohe Feuchtigkeit, eine Wasserkondensation oder Schimmelbildung auftreten. Lagern Sie das Produkt daher an einem kühlen, trockenen Platz. Nach Gebrauch im Regen oder in der Nacht lassen Sie den Entfernungsmesser bei Zimmertemperatur vollständig trocknen, bevor Sie ihn an einem kühlen, trockenen Ort aufbewahren.

* Ein Reinigungswerkzeug, das Druckluft durch eine Düse bläst.

Symbol für getrennte Wertstoff-/Schadstoffsammlung in europäischen Ländern

Dieses Symbol zeigt an, dass diese Batterie separat entsorgt werden muss. Folgendes gilt nur für Verbraucher in europäischen Ländern:

• Diese Batterie darf nur separat bei einer geeigneten Sammelstelle entsorgt werden. Eine Entsorgung im Hausmüll ist unzulässig.
• Wenden Sie sich für nähere Informationen bitte an ihren Händler oder die vor Ort für Abfallentsorgung zuständigen Behörden.

Symbol für getrennte Wertstoff-/Schadstoffsammlung in europäischen Ländern

Dieses Symbol zeigt an, dass dieses Produkt separat entsorgt werden muss. Folgendes gilt nur für Verbraucher in europäischen Ländern:

• Dieses Produkt darf nur separat bei einer geeigneten Sammelstelle entsorgt werden. Eine Entsorgung im Hausmüll ist unzulässig.
• Wenden Sie sich für nähere Informationen bitte an ihren Händler oder die vor Ort für Abfallentsorgung zuständigen Behörden.

Beschreibung der Teile und Anzeigen

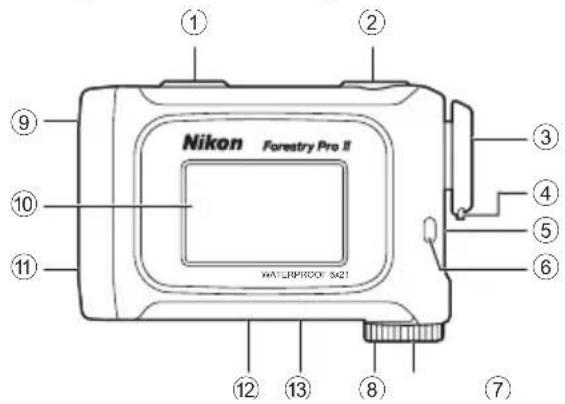

□ ■ Begriffsbestimmung/Zusammensetzung

- 1Aufbewahrungstasche

• 1× Lithiumbatterie (CR2)

① MODE-Taste
② PWR-Taste (Einschalt-/Messtaste)
③ Okular des Monokulars 6×
④ Augenmuschel/Dioptrien-Einstellring
⑤ Dioptrienindex
⑥ Trageriemen-Öse
⑦ Batteriefachabdeckung
⑧ Batteriefachabdeckung »Offen«-Anzeige
⑨ Monokulares Objektiv/Laser-Emissionsblendenöffnung
⑩ Externe Anzeige
⑪ Detektorblendenöffnung für unsichtbaren Laserstrahl
⑫ Produktnummer-Aufkleber
⑬ Anzeige

□ ■ Anzeigen

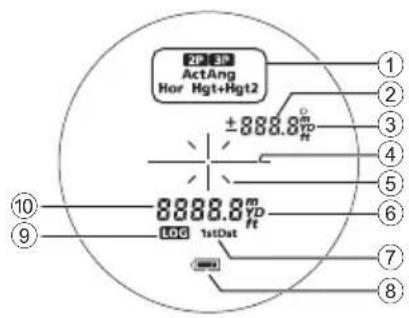

- Interne Anzeige

① Messanzeigemodus ^*1
② Entfernung oder Winkel *2 (Unteranzeige)
- - - - :»Messung fehlgeschlagen« oder »Nicht imstande, Entfernung zu messen«
③ Maßeinheit (°: Winkel in Grad/m: Meter/YD: Yard/ft: Fuß)
④ Zielmarkierung
: Visieren Sie das Ziel an, das Sie messen möchten. Positionieren Sie das Ziel in der Mitte der Markierung.

⑤ Laser-Emissionsmarkierung

: Wird angezeigt, während der Laser zur Messung emittiert wird. Schauen Sie nicht ins Objektiv, wenn diese Markierung angezeigt wird.

⑥ Maßeinheit (m: Meter/YD: Yard/ft: Fuß)

⑦ Zielprioritätsmodus (1st: Modus Nahzielpriorität/Dst: Modus Fernzielpriorität)

⑧ Batteriestand-Anzeige

⑨ Protokollanzeige ^3

⑩ Entfernung oder Höhe ^2 (Hauptanzeige) ----: »Messung fehlgeschlagen« oder »Nicht imstande, Entfernung zu messen«

*1 Weitere Informationen finden Sie unter auf Seite 46.
*2 Variiert je nach Messanzeigemodus.
*3 Weitere Informationen finden Sie unter »Protokollanzeige« (auf Seite 36) und »Aktivieren oder Deaktivieren der Protokollfunktion (F4)« (auf Seite 41).

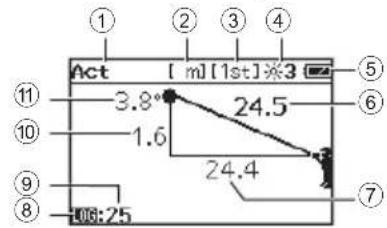

- Das interne Display dieses Produkts wird durch das Okular vergrößert. Obwohl möglicherweise eindringender Staub sichtbar ist, wird dadurch die Genauigkeit der Messung nicht beeinträchtigt.

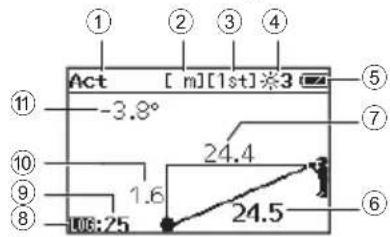

① Messanzeigemodus ^4
② Maßeinheit (m: Meter/YD: Yard/ft: Fuß)
③ Zielprioritätsmodus (1st: Modus Nahzielpriorität/Dst: Modus Fernzielpriorität)
④ Hintergrundbeleuchtung der externen Anzeige
⑤ Batteriestand-Anzeige
⑥ Tatsächliche Entfernung
⑦ Horizontalentfernung
⑧ Protokollanzeige ^2
⑨ Protokollnummer ^2
⑩ Höhe
⑪ Winkel

^1 Weitere Informationen finden Sie unter auf Seite 46. ^2 Weitere Informationen finden Sie unter »Protokollanzeige« (auf Seite 36) und »Aktivieren oder Deaktivieren der Protokollfunktion (F4)« (auf Seite 41).

Bei Aufwärtsmessungen

Bei Abwärtsmessungen

Interne Anzeige Externe Anzeige Beschreibung
-LOG	Blinkt. Blinkt.	-100:250-100:411	Die Protokollfunktion ist aktiviert, doch neue Protokolle werden nicht gespeichert, da die maximale Menge von 250 gespeicherten Protokollen erreicht wurde.
LOG	Wird konstant angezeigt.	100:25 Wird konstant angezeigt.	Die Protokollfunktion ist aktiviert. Falls die Messung erfolgreich war, wird die Protokollnummer auf der externen Anzeige angezeigt.
	Nicht angezeigt.	Nicht angezeigt.	Die Protokollfunktion ist deaktiviert.

Einsetzen der Batterie

□ ■ Art der Batterie

1× 3V CR2 Lithiumbatterie

□ ■ Einsetzen der Batterie

1. Drehen Sie die Batteriefachabdeckung gegen den Uhrzeigersinn, um sie zu öffnen.
2. Setzen Sie die Batterie mit korrekt ausgerichteten Plus- (+) und Minuspolen (−) wie auf dem Etikett im Batteriefach dargestellt ein.
3. Bringen Sie die Batteriefachabdeckung an und drehen Sie sie im Uhrzeigersinn, sodass sie sicher befestigt ist.
4. Die Batteriefachabdeckung lässt sich möglicherweise nicht so leicht drehen, da dieses Produkt über eine Gummidichtung verfügt, damit das Gehäuse wasserdicht ist.

□ ■ Batteriestand-Anzeige

Interne Anzeige Externe Anzeige Beschreibung
	Wird nach dem Einschalten nur für 2 Sekunden angezeigt.		Wird konstant angezeigt.	Ausreichend Batterieladung vorhanden.
	Wird nach dem Einschalten nur für 2 Sekunden angezeigt.		Wird konstant angezeigt.	Die Batterieladung ist bereits sehr niedrig.Die Batterie muss bald ausgetauscht werden.
	Wird konstant angezeigt. Wird konstant angezeigt.			Niedrig. Die Batterie muss durch eine neue ersetzt werden.
	Blinkt. Blinkt 3 Mal und dann erfolgt die automatische Abschaltung.		Blinkt. Blinkt 3 Mal und dann erfolgt die automatische Abschaltung.	Die Batterie ist entladen.Ersetzen Sie die Batterie.

Navigieren durch die Menüs

• Funktionsweise der MODE-Taste

Es gibt zwei Möglichkeiten, die MODE-Taste zu drücken. Beachten Sie zur Bedienung der Taste die in diesem Benutzerhandbuch enthaltenen Erläuterungen.

• »Gedrückt halten« bedeutet, die Taste 1,5 Sekunden oder länger kontinuierlich zu drücken.
• »Drücken« bedeutet, die Taste kurz zu drücken (weniger als 1,5 Sekunden lang).

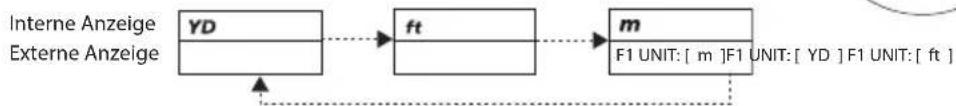

□ ■ Die Entfernungsanzeige-Einheit ändern (F1)

Als Anzeigeeinheit der Messergebnisse können Sie YD (Yard), ft (Fuß) oder m (Meter) auswählen. Die Werkseinstellung lautet YD (Yard).

1. Drücken Sie die PWR-Taste, um den Laser-Entfernungsmesser einzuschalten.
2. Halten Sie die MODE-Taste gedrückt.

- Nun können Sie die Anzeigeeinheit für die Entfernung ändern.

1. Die Einstellung ändert sich bei jedem Drücken auf die PWR-Taste.

Interne Anzeige Externe Anzeige

• Wenn Sie die MODE-Taste gedrückt halten oder 30 Sekunden lang keine Taste drücken, wird die angezeigte Einstellung gespeichert und der Laser-Entfernungsmesser wird in den Standby-Modus versetzt. Wenn Sie erneut ca. 30 Sekunden lang nicht auf die Tasten drücken, wird der Laser-Entfernungsmesser ausgeschaltet.
  • Die Einstellung wird gespeichert, selbst wenn der Laser-Entfernungsmesser ausgeschaltet wird.

□ ■ Die Zielpriorität ändern (F2)

Der Nikon Laser-Entfernungsmesser verfügt über ein System zum Ändern der Zielpriorität.

Werkseitige Standardeinstellung ist der Modus Nahzielpriorität.

1. Drücken Sie die PWR-Taste, um den Laser-Entfernungsmesser einzuschalten.
2. Halten Sie die MODE-Taste gedrückt.
3. Drücken Sie ein Mal die MODE-Taste.

- Nun können Sie die Zielpriorität ändern.

1. Die Einstellung ändert sich bei jedem Drücken auf die PWR-Taste.

Interne Anzeige Externe Anzeige

• Wenn Sie die MODE-Taste gedrückt halten oder 30 Sekunden lang keine Taste drücken, wird die angezeigte Einstellung gespeichert und der Laser-Entfernungsmesser wird in den Standby-Modus versetzt. Wenn Sie erneut ca. 30 Sekunden lang nicht auf die Tasten drücken, wird der Laser-Entfernungsmesser ausgeschaltet.
  • Die Einstellung wird gespeichert, selbst wenn der Laser-Entfernungsmesser ausgeschaltet wird.

Modi Nahzielpriorität und Fernzielpriorität

Beim Messen von sich überlappenden Zielen:

Der Modus Nahzielpriorität zeigt die Entfernung des nächstliegenden Ziels an. Der Modus

Fernzielpriorität zeigt die Entfernung des am weitesten entfernten Ziels an.

☐ ■ Die Hintergrundbeleuchtung der externen Anzeige ändern (F3)

Stellen Sie die Helligkeit der externen Anzeige ein. Die Werkseinstellung lautet 3 (Hoch). Sie können die Hintergrundbeleuchtung von 0 (aus) bis 3 (hoch) einstellen.

1. Drücken Sie die PWR-Taste, um den Laser-Entfernungsmesser einzuschalten.
2. Halten Sie die MODE-Taste gedrückt.
3. Drücken Sie zwei Mal die MODE-Taste.

- Sie können nun die Hintergrundbeleuchtung der externen Anzeige ändern.

1. Die Einstellung ändert sich bei jedem Drücken auf die PWR-Taste.

Interne Anzeige Externe Anzeige

• Wenn Sie die MODE-Taste gedrückt halten oder 30 Sekunden lang keine Taste drücken, wird die angezeigte Einstellung gespeichert und der Laser-Entfernungsmesser wird in den Standby-Modus versetzt. Wenn Sie erneut ca. 30 Sekunden lang nicht auf die Tasten drücken, wird der Laser-Entfernungsmesser ausgeschaltet.
  • Die Einstellung wird gespeichert, selbst wenn der Laser-Entfernungsmesser ausgeschaltet wird.

□ ■ Aktivieren oder Deaktivieren der Protokollfunktion (F4)

Sie können die Messprotokoll-Funktion aktivieren oder deaktivieren. Die Werkseinstellung lautet Ein.

• Falls die Messung erfolgreich war, wird die Protokollnummer auf der externen Anzeige angezeigt. Die Nummer entspricht der Nummer in der Protokollliste (auf Seite 42).
• Es können maximal 250 Protokolle gespeichert werden. Wenn die Protokollanzeige sowohl auf der internen als auch der externen Anzeige blinkt (auf Seite 36), können keine neuen Protokolle gespeichert werden. Löschen Sie Protokolle mit F6 (auf Seite 43).

Interne Anzeige Externe Anzeige

1. Drücken Sie die PWR-Taste, um den Laser-Entfernungsmesser einzuschalten.

2. Halten Sie die MODE-Taste gedrückt.

3. Drücken Sie drei Mal die MODE-Taste.

- Nun können Sie die Einstellung ändern.

1. Die Einstellung ändert sich bei jedem Drücken auf die PWR-Taste.

- Wenn Sie die MODE-Taste gedrückt halten oder 30 Sekunden lang keine Taste drücken, wird die angezeigte Einstellung gespeichert und der Laser-Entfernungsmesser wird in den Standby-Modus versetzt. Wenn Sie erneut ca. 30 Sekunden lang nicht auf die Tasten drücken, wird der Laser-Entfernungsmesser ausgeschaltet.

• Die Einstellung wird gespeichert, selbst wenn der Laser-Entfernungsmesser ausgeschaltet wird.

□ ■ Anzeigen der Protokollliste (F5)

Sie können sich das Messprotokoll auf der externen Anzeige anzeigen lassen.

1. Drücken Sie die PWR-Taste, um den Laser-Entfernungsmesser einzuschalten.
2. Halten Sie die MODE-Taste gedrückt.
3. Drücken Sie viermal die MODE-Taste.
4. Drücken Sie die PWR-Taste, um in den Protokollistenmodus zu gelangen.

- Drücken Sie die PWR-Taste, um vorwärts zu blättern.

- Drücken Sie die MODE-Taste, um zurück zu blättern.

Interne Anzeige

Externe Anzeige

Interne Anzeige Externe Anzeige

...... Drücken Sie die PWR-Taste. → Drücken Sie die MODE-Taste.

① Protokollnummer
② Messergebnis
③ Messanzeigemodus

• Wenn Sie die MODE-Taste gedrückt halten oder 30 Sekunden lang keine Taste drücken, wird der Laser-Entfernungsmesser in den Standby-Modus versetzt. Wenn Sie erneut ca. 30 Sekunden lang nicht auf die Tasten drücken, wird der Laser-Entfernungsmesser ausgeschaltet.
• Es können maximal 250 Protokolle (50 Seiten) angezeigt werden.

□ ■ Löschen aller Protokolle (F6)

1. Drücken Sie die PWR-Taste, um den Laser-Entfernungsmesser einzuschalten.
2. Halten Sie die MODE-Taste gedrückt.
3. Drücken Sie fünfmal die MODE-Taste.
4. Drücken Sie die PWR-Taste.

5. Auf der externen Anzeige wird die Nachricht »Log delete?« angezeigt.

6. Halten Sie die PWR-Taste gedrückt, um alle Protokolle zu löschen. Gelöschte Daten können nicht wiederhergestellt werden.

7. Drücken Sie die MODE-Taste, um den Löschvorgang abzubrechen.

8. Der Laser-Entfernungsmesser kehrt zum Bildschirm »F6 Log delete« zurück.

- Wenn Sie die MODE-Taste drücken oder 30 Sekunden lang keine Taste drücken, wird der Laser-Entfernungsmesser in den Standby-Modus versetzt. Wenn Sie erneut ca. 30 Sekunden lang nicht auf die Tasten drücken, wird der Laser-Entfernungsmesser ausgeschaltet.

Interne Anzeige Externe Anzeige

□ ■ Diagramm zur Bedienung der Einstellungsmenüs

    B --> H["Interne Anzeige Externe Anzeige"]
    B --> I["YD F1 UNIT: [YD"]]
    B --> J["ft F1 UNIT: [ft"]]
    B --> K["m F1 UNIT: [m"]]

    C --> L["1st (Modus Nahzielpriorität)"]
    C --> M["Dst (Modus Fernzielpriorität)"]

    D --> N["Interne Anzeige Externe Anzeige"]
    D --> O["F3 3 F3 IL: [3 High"]]
    D --> P["F3 0 F3 IL: [0 Off"]]
    D --> Q["F3 1 F3 IL: [1 Low"]]
    D --> R["F3 2 F3 IL: [2 Mid"]]

    E --> S["Log F4 Log: [On"]]
    E --> T["N/A F4 Log: [Off"]]

    F --> U["Log F5 Log list"]
    F --> V["Log 1. Seite"]
    F --> W["Log 2. Seite"]
    F --> X["Log (nächste Seite, falls verfügbar)"]

    G --> Y["Interne Anzeige Externe Anzeige"]
    G --> Z["Log delete?"]
    G --> AA["Log delete canceled"]
    G --> AB["Log deleting..."]
    G --> AC["Log delete done"]

    style A fill:#f9f,stroke:#333
    style B fill:#ccf,stroke:#333
    style C fill:#cfc,stroke:#333
    style D fill:#fcc,stroke:#333
    style E fill:#cff,stroke:#333
    style F fill:#ffc,stroke:#333
    style G fill:#fcf,stroke:#333
    style H fill:#fff,stroke:#333
    style I fill:#fff,stroke:#333
    style J fill:#fff,stroke:#333
    style K fill:#fff,stroke:#333
    style L fill:#fff,stroke:#333
    style M fill:#fff,stroke:#333
    style N fill:#fff,stroke:#333
    style O fill:#fff,stroke:#333
    style P fill:#fff,stroke:#333
    style Q fill:#fff,stroke:#333
    style R fill:#fff,stroke:#333
    style S fill:#fff,stroke:#333
    style T fill:#fff,stroke:#333
    style U fill:#fff,stroke:#333
    style V fill:#fff,stroke:#333
    style W fill:#fff,stroke:#333
    style X fill:#fff,stroke:#333
    style Y fill:#fff,stroke:#333
    style Z fill:#fff,stroke:#333

• Wenn Sie die MODE-Taste gedrückt halten oder beim Bearbeiten der Menüeinstellungen 30 Sekunden lang keine Taste drücken, wird der Laser-Entfernungsmesser in den Standby-Modus versetzt. Wenn Sie erneut ca. 30 Sekunden lang nicht auf die Tasten drücken, wird der Laser-Entfernungsmesser ausgeschaltet.

Messung

Achtung — Einstellungen, Anpassungen oder die Verwendung von Verfahren, die nicht in diesem Handbuch beschrieben sind, können aufgrund der Laserstrahlung zu negativen Folgen oder Schädigung Ihrer Gesundheit führen.

- Überprüfen Sie vor der Messung die jeweilige Modus-Einstellung. Weitere Informationen finden Sie unter »Navigieren durch die Menüs« (Seite 38).

□ ■ Einstellen der Bildschärfe der internen Anzeige

Wenn die interne Anzeige schwer ablesbar ist, können Sie anhand der folgenden Vorgehensweise die Bildschärfe anpassen.

1. Drücken Sie die PWR-Taste, um das Gerät einzuschalten.
2. Sehen Sie durch das Okular und drehen Sie dann den Dioptrieneinstellring, bis die interne Anzeige scharf gestellt ist.

□ ■ Der Messanzeigemodus

Folgende sechs Modi sind verfügbar. Sie können die Messergebnisse sowohl auf der internen als auch der externen Anzeige bestätigen. Die externe Anzeige zeigt detailliertere Informationen an.

Modus tatsächliche Entfernung	Modus horizontale Entfernung	Höhenmodus Winkelmodus Externe Anzeige (allen vier Modi auf der linken Seite gemeinsam.)Tatsächliche EntfernungI ng
Interne Anzeige	Interne Anzeige[IMAGE]	Interne Anzeige	Interne Anzeige
2-Punkt-Modus (Höhe zwischen 2 Punkten)		Interne Anzeige	Externe Anzeige
Zeigt die Höhe (vertikaler Abstand) zwischen zwei Punkten an. Dieser Modus verwendet die tatsächliche Entfernung und Winkeldaten von zwei Punkten, um die Höhen zwischen den Punkten zu berechnen.
3-Punkt-Modus (Höhe zwischen 2 Punkten)		Interne Anzeige	Externe Anzeige
Zeigt die Höhe (vertikaler Abstand) zwischen zwei Punkten an. Dieser Modus verwendet die horizontalen Entfernungsdaten (1. Punkt) und Winkeldaten von zwei Punkten (2. und 3. Punkt), um die Höhe zwischen dem 2. und dem 3. Punkt zu berechnen und anzuzeigen.

□ ■ Den Messanzeigemodus ändern

1. Drücken Sie die PWR-Taste, um den Laser-Entfernungsmesser einzuschalten.
2. Der Modus wechselt bei jedem Drücken auf die MODE-Taste.

Messanzeigemodus

Interne Anzeige

Externe Anzeige

• Drücken Sie die PWR-Taste, um Messungen mit dem angezeigten Modus durchzuführen.
• Wenn Sie ca. 30 Sekunden lang nicht auf die Tasten drücken, wird die angezeigte Einstellung gespeichert und der Laser-Entfernungsmesser ausgeschaltet.
  • Die Einstellung wird gespeichert, selbst wenn der Laser-Entfernungsmesser ausgeschaltet wird.

□ ■ Messung

Hier wird als Beispiel der Modus tatsächliche Entfernung verwendet.

1. Drücken Sie die PWR-Taste, um das Gerät einzuschalten.

- Wenn Sie ca. 30 Sekunden lang nicht auf die Tasten drücken, wird das Gerät automatisch abgeschaltet.

1. Visieren Sie das Ziel an.

Richten Sie die Mitte der Zielmarkierung auf das Ziel aus.

1. Drücken Sie zum Messen die PWR-Taste.

- Nach der Messung wird das gemessene Ergebnis ca. 30 Sekunden lang angezeigt, dann schaltet sich die Anzeige automatisch ab. Drücken Sie bei eingeschaltetem Gerät die PWR-Taste, um eine weitere Messung vorzunehmen.

- Weitere Informationen zum Anzeigeinhalt jedes Modus finden Sie unter auf Seite 46.

- Um das Messprotokoll später zu überprüfen, sollten Sie sich die Protokollnummer, die auf der externen Anzeige angezeigt wird, notieren. Die Nummer entspricht der Nummer in der Protokollliste (auf Seite 42).

Interne Anzeige Externe Anzeige

- Kontinuierliche Messung

In den Modi tatsächliche Entfernung, horizontale Entfernung, Höhe und Winkel können Sie bis zu ca. 8 Sekunden kontinuierlich messen, indem Sie die PWR-Taste gedrückt halten. Während der Messung werden die gemessenen Ergebnisse nacheinander angezeigt, während die Laseremissionsmarkierung blinkt. Wenn Sie die Taste loslassen, hört die kontinuierliche Messung auf.

Hinweis: Das letzte gemessene Ergebnis ist das einzige Protokoll, das gespeichert wird. Sie können es in der Protokollliste aufrufen. Fehler werden nicht gespeichert.

□ ■ Messung mithilfe des 2-Punkte-Modus

Stellen Sie den Messanzeigemodus auf »2-Punkte-Modus«, bevor Sie mit der Messung beginnen. Weitere Informationen finden Sie unter auf Seite 47.

1. Drücken Sie die PWR-Taste, um das Gerät einzuschalten.

- Wenn der Laser-Entfernungsmesser sich im Standby-Modus befindet, blinktigt der internen Anzeige.

1. Zielen Sie auf den ersten Punkt des Ziels und drücken Sie dann die PWR-Taste, um die Messung durchzuführen.

2. Das Messergebnis des ersten Punkts wird so angezeigt, wie auf der rechten Seite dargestellt.
   • Hgt hört auf und +begtämt zu blinken.

3. Zielen Sie auf den zweiten Punkt des Ziels und drücken Sie dann die PWR-Taste, um die Messung durchzuführen.

- +Hgjt2auf zu blinken und das Messergebnis wird angezeigt. Weitere Informationen zum Anzeigeinhalt finden Sie unter auf Seite 46.

Interne Anzeige Externe Anzeige

□ ■ Messung mithilfe des 3-Punkte-Modus

Stellen Sie den Messanzeigemodus auf »3-Punkte-Modus«, bevor Sie mit der Messung beginnen. Weitere Informationen finden Sie unter auf Seite 47.

Führen sie drei Messungen in der Reihenfolge ①, ② und ③ durch, so wie auf der Abbildung rechts dargestellt. Die Punkte ② und ③ können in umgekehrter Reihenfolge gemessen werden.

1. Drücken Sie die PWR-Taste, um das Gerät einzuschalten.

- Wenn der Laser-Entfernungsmesser sich im Standby-Modus befindet, blinkt Hor in der internen Anzeige.

1. Zielen Sie auf den ersten Punkt des Ziels (①) und drücken Sie dann die PWR-Taste, um die Messung durchzuführen.

2. Das Messergebnis (horizontale Entfernung zum ersten Punkt) wird so angezeigt, wie auf der rechten Seite dargestellt.
   • Hört auf und begijnt zu blinken.

3. Zielen Sie auf den zweiten Punkt des Ziels (②) und drücken Sie dann die PWR-Taste, um die Messung durchzuführen.

4. Das Messergebnis (Ang (1) und Hgt (1)) wird so angezeigt, wie auf der rechten Seite dargestellt.

5. Hgört auf und begltzu blinken.

6. Zielen Sie auf den dritten Punkt des Ziels (③) und drücken Sie dann die PWR-Taste, um die Messung durchzuführen.

- +Hgt2auf zu blinken und das Messergebnis (Ang (2) und Hgt (2)) wird angezeigt. Weitere Informationen zum Anzeigeinhalt finden Sie unter auf Seite 46.

Interne Anzeige Externe Anzeige

Technische Hinweise

□ ■ Technische Daten

Messbereich (tatsächliche Entfernung)*1			Entfernung: 7,5-1.600 m/8-1.750 yd./25-5.250 ftWinkel: ±89°
Maximale Messentfernung (Baum)*1			1.100 m/1.200 yd./3.600 ft
Anzeigeschritte (Schritt)	Interne Anzeige	Act(Tatsächliche Entfernung)	Hauptanzeige: alle 0,1 m/yd./ftUnteranzeige: alle 0,1 m/yd./ft (kürzer als 999,9 m/yd./ft)alle 1,0 m/yd./ft (1.000,0 m/yd./ft und darüber)
		Hor(Horizontalentfernung)Hgt (Höhe)	Alle 0,1 m/yd./ft
		Ang (Winkel) Alle 0,1°
	Externe Anzeige	Tatsächliche EntfernungHorizontalentfernungHöhe	Alle 0,1 m/yd./ft
		Winkel Alle 0,1°
Genauigkeit (tatsächliche Entfernung)*2			±0,3 m/±0,3 yd./±0,9 ft (kürzer als 1.000 m/1.000 yd./3.280 ft)±1,0 m/±1,0 yd./±3,0 ft (1.000 m/1.000 yd./3.280 ft und darüber)
Vergrößerung (×) 6
Effektiver Durchmesser des Objektivs (mm) 21
Sichtwinkel (wahr) (°) 7,5
Augenabstand (mm) 18,0
Austrittspupille (mm) 3,5
Dioptrieneinstellung ±2,5 m-1
Maße (L × B × H) (mm/in.)			110 × 74 × 42/4,3 × 2,9 × 1,7
Gewicht (g/oz.) Ca. 170/6,0 (ohne Batterie)
Betriebstemperatur (°C/°F) -10 — +50/14 — 122
Betriebsfeuchtigkeit (% rel. Feuchtigkeit) 80 oder weniger (ohne Taukondensation)
Spannungsquelle			1× Lithiumbatterie CR2 (3V DC)Abschaltautomatik (nach ca. 30 Sekunden ohne Bedienung)
Struktur			Wasserdicht (bis zu 1 Meter/3,3 Fuß für 10 Minuten)4, beschlägt nichtDas Batteriefach ist regendicht — entspricht der JIS/IEC-Schutzklasse 4 (IPX4)(unter den Nikon Test-Bedingungen)4
Elektromagnetische Verträglichkeit			FCC Teil 15 UnterteilungB Klasse B, EU:EMV-Richtlinie, AS/NZS, VCCI-KlasseB,CU TR 020, ICES-003
Umwelt RoHS, WEEE
Laserklassifizierung			IEC60825-1: Klasse 1M/Laser-ProduktFDA/21 CFR Part 1040.10: Laser-Produkt der Klasse I
Wellenlänge (nm) 905
Impulsdauer (ns) 9,5
Ausgabe (W) 15
Lichtstrahlabweichung (mrad) Vertikal: 1,8/Horizontal: 0,25

• Je nach Form des Zielobjekts, Oberflächenbeschaffenheit und/oder Witterungsbedingungen werden die optimalen Werte des Produkts möglicherweise nicht erzielt.
  ^*1 Unter den Messbedingungen und mit den Referenzwerten von Nikon.
  ^2 Unter Nikon-Messbedingungen.
  *3 Wasserdichte Modelle
  Dieses Produkt ist wasserfest und erleidet keinen Schaden am optischen System oder der Beobachtung, wenn es für bis zu 10 Minuten in max. 1 Meter/3,3 Fuß tiefes Wasser getaucht wird oder fällt.
  Dieses Produkt bietet folgende Vorteile:
  Kann bei hoher Feuchtigkeit, Staub und Regen ohne Gefahr eines Schadens der internen Funktionen verwendet werden.
• Stickstoff-gefülltes Design lässt es beständig gegen Kondensation und Schimmelbildung werden.
  Beachten Sie das Folgende, wenn Sie den Nikon Laser-Entfernungsmesser verwenden:
• Das Gerät sollte nicht in fließendem Wasser verwendet noch in dieses gehalten werden.
• Wenn die beweglichen Teile dieses Geräts mit Feuchtigkeit in Kontakt kommen, verwenden Sie es nicht mehr und wischen Sie es trocken.
  *4 Das Batteriefach ist regendicht, nicht wasserdicht. Wasser kann in das Gerät eindringen, wenn der Entfernungsmesser in Wasser getaucht wird. Wischen Sie nach dem Eindringen von Wasser das Batteriefach sorgfältig aus, und lassen Sie ausreichend Zeit, damit dieses vollständig trocknen kann.

● Batterielebensdauer

Ca. 9.400 mal (bei ca. 20°C (68°F))

Dieser Wert kann, entsprechend der Temperatur und anderer Faktoren, schwanken. Er gilt nur als Annäherungswert.

• Die mit dem Nikon Laser-Entfernungsmesser mitgelieferte Batterie dient nur zum Überprüfen des Betriebs. Bedingt durch die natürliche elektrische Entladung ist die Lebensdauer der Batterie wahrscheinlich kürzer als die oben angegebene.

Informationen zum Laser

Dieses Produkt setzt für die Messung einen unsichtbaren Laserstrahl ein. Er misst die Zeit, die der Laserstrahl braucht, um vom Entfernungsmesser zum Ziel und wieder zurück zu gelangen. Laserstrahl-Reflexionsvermögen und Messergebnisse können, entsprechend den klimatischen und Umweltbedingungen, der Farbe, Oberflächenbeschaffenheit, Größe, Form und anderen Eigenschaften des Ziels, schwanken.

Die Messung kann in folgenden Fällen Ungenauigkeiten oder Störungen aufweisen:

• Im Schnee, Regen oder Nebel
• Kleines oder schmales Ziel
• Schwarzes oder dunkles Ziel
• Das Ziel hat eine stufenförmige Oberfläche
• Bewegliches oder vibrierendes Ziel
- Beim Messen der Oberfläche von Wasser
• Durch Glas gemessenes Ziel
- Wenn das Ziel ein Glas oder Spiegel ist
- Wenn der Einfall des Laserstrahls auf die reflektierende Oberfläche des Ziels schräg ist

□ ■ Fehlersuche/Reparatur

Wenn dieses Produkt nicht wie erwartet funktioniert, überprüfen Sie die unten stehende Liste, bevor Sie sich an Ihren lokalen Händler oder der Verkaufsstelle, bei der Sie ihn erworben haben, wenden.

- Wenn ein Problem mit dem Produkt auftritt.

Problem Ursache/Lösung
Das Gerät schaltet sich nicht ein	Drücken Sie die PWR-Taste (auf der Oberseite des Geräts).Überprüfen Sie, ob die Batterie richtig eingelegt ist.Ersetzen Sie die Batterie durch eine neue.
Es erfolgt keine MessungFalsches Ergebnis	Bestätigen Sie die Einstellungen.Überprüfen Sie, ob Sie ein großes Ziel in Ihrer Nähe messen können (Beispiel: ein Gebäude im Abstand von ca. 15 Metern/15 Yards bzw. 49 ft vor Ihnen).Reinigen Sie die Objektivoberfläche, falls nötig.
Die externe Anzeige wird nicht dargestelltDie externe Anzeige ist schwer lesbar	Überprüfen Sie die Hintergrundbeleuchtung der externen Anzeige und passen Sie sie ggf. an.
»] wird im internen Display angezeigt	Es ist ein Fehler aufgetreten. Bitte wenden Sie sich an Ihren lokalen Händler, bei dem Sie das Produkt erworben haben.

- Wenn Sie eine Reparatur benötigen, wenden Sie sich bitte an Ihren lokalen Händler, bei dem Sie das Produkt erworben haben. Das Gerät nicht selbst reparieren oder auseinandernehmen. Dies kann zu einer schweren Störung führen. Bitte beachten Sie, dass Nikon keine Haftung für direkte oder indirekte Schäden übernimmt, wenn der Benutzer versucht, das Gerät zu reparieren oder auseinanderzunehmen.

Italiano

INDICE

Introduzione
