Produkttype	Laser-afstandsmåler til skovbrug
Mål (B x H x D)	ca. 127 x 69 x 48 mm
Vægt (uden batteri)	ca. 200 g
Strømforsyning	2x CR2 lithium-batterier
Måleområde (reflekterende)	op til 1.600 m
Målenøjagtighed	± 0,3 m
Forstørrelse	6x
Display	LCD med baggrundsbelysning
Vandbeskyttelse	IPX4 (stænktæt)
Laserklasse	Klasse 1M (øjensikker)
Afstandsmåling	Enkelt- og kontinuerlig drift
Højdemåling	Ja (via trigonometri)
Vinkelmåling	Ja (vertikal vinkel)
Horisontal afstand	Automatisk beregning
Målprioritetstilstande	Første mål / Sidste mål / Fjern
Optisk coating	Flerlagscoating
Rengøring	Rengør linser kun med en blød klud og rengøringsvæske
Reparationsmulighed	Kun af autoriserede Nikon-servicecentre

Ofte stillede spørgsmål - Forestry Pro II NIKON

Hvordan tænder jeg Nikon Forestry Pro II?

Hvilke batterier kræver enheden?

Hvordan måler jeg højden af et træ?

Kan jeg bruge enheden i regn?

Hvad betyder målprioritetstilstanden 'Sidste mål'?

Hvordan rengør jeg linserne korrekt?

Laseren virker ikke – hvad kan jeg gøre?

Hvilken garanti gælder for Forestry Pro II?

Kan jeg montere enheden på et stativ?

Hvorfor viser displayet 'Error'?

BRUGSANVISNING Forestry Pro II NIKON

- Om du får problem med produkten.

Om radioforstyrrelser

• Hver gang du trykker på strømknappen, endres siden.

- Hver gang du trykker på modusknappen, endres siden i revers.

Internt display

Ekstern skjerm

Dette produktet er vanntett, og det vil ikke bli skader på det optiske systemet hvis det senkes ned eller mistes i vann med en maksimal dybde på 1 m/3,3 ft i opptil 10 minutter.

Dette produktet har følgende fordeler:

● Hvis det er et problem med produktet.

- Hvis du ønsker reparasjon, må du kontakte den lokale forhandleren din eller butikken der du kjøpte produktet.

Isætning af batteriet

Batteritype....245

Isætning af batteriet 245

Indikator for batteriniveau 245

Navigering i menuerne

Ændring af enhed for afstandsvisning (F1) ......246

Ændring af Prioritet til mål (F2)......247

Ændring af det eksterne displays

baggrundslysniveau (F3)......248

Aktivering eller deaktivering af logfunktionen (F4)...249

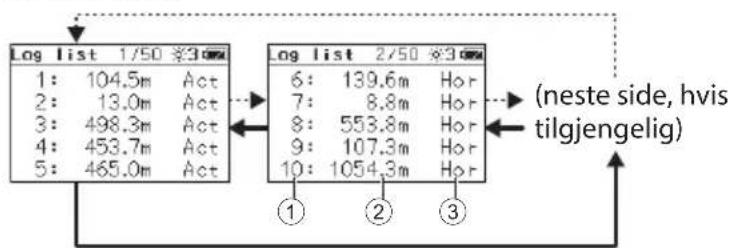

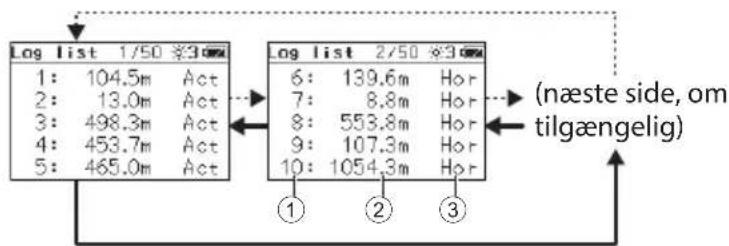

Visning af loglisten (F5)....250

Sletning af alle logfiler (F6)....251

Betjeningsdiagram for indstillingsmenuerne.....252

Måling

Justering af det interne displays fokus....253

Visningstilstanden for måling....254

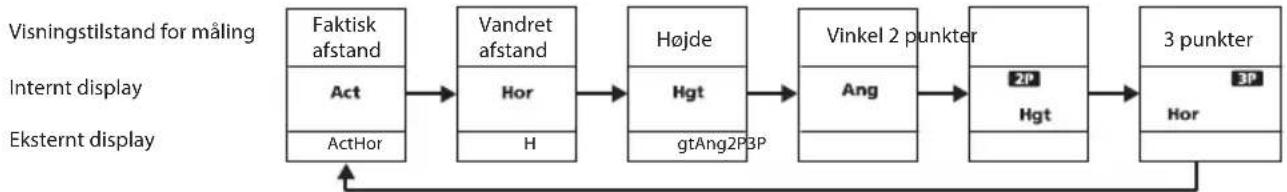

Ændring af visningsfunktionen for afstandsmåling...255

Måling 256

Måling med 2-punktstilstand....257

Måling med 3-punktstilstand....258

Tekniske bemærkninger

Specifikationer 259

Fejlfinding/Reparation 262

Indledning

□ ■ Læs dette først

Tak, fordi du har købt Nikon-laserafstandsmåleren.

Læs denne vejledning omhyggeligt, før du bruger produktet, så du bruger det korrekt.

Opbevar denne vejledning på et lettilgængeligt sted til senere brug, när du har læst den.

- Om vejledningen

• Denne vejledning må ikke reproduceres, overføres, transskriberes, opbevares i et hentningssystem eller oversættes til andre sprog i nogen som helst form eller på nogen som helst måde uden Nikons forudgående, skriftlige tilladelse.
• Indholdet i illustrationer og display, der er vist i denne vejledning, kan afvige fra det faktiske produkt.
• Nikon kan ikke holdes ansvarlig for eventuelle fejl i denne vejledning.
• Produktets udseende, specifikationer og egenskaber kan blive ændret uden varsel.

Denne enhed er en grundlæggende afstandsmåler. Dens måleresultater kan ikke bruges som officielt bevismateriale.

- Om betjeninger for radiointerferens

• Denne enhed overholder Del 15 i FCC-bestemmelserne. Brug er underlagt følgende to betingelser:
  (1) Denne enhed må ikke forårsage skadelig interferens, og
  (2) Denne enhed skal acceptere enhver modtaget interferens, inklusive interferens, der kan forårsage uønsket drift.
• Dette udstyr er blevet testet og fundet i overensstemmelse med grænserne for en digital klasse B-enhed, der overholder del 15 i FCC-bestemmelserne og EU's EMC-direktiv. Disse grænser er beregnet til at give rimelig beskyttelse mod skadelig interferens i beboelsesinstallationer. Dette udstyr genererer, bruger og kan udsende radiofrekvensenergi, og hvis det ikke er installeret og bruges i overensstemmelse med instruktionerne, kan det forårsage skadelig interferens for radiokommunikationer. Der er imidlertid ingen garanti for, at interferens ikke vil opstå i en bestemt installation. Hvis dette udstyr forårsager skadelig interferens for radio- eller tvmodtagelse, hvilket kan afgøres ved at slukke og tænde for udstyret, opfordres brugeren til at prøve at korrigere interferensen ved at foretage en eller flere af følgende handlinger:

• Drej eller flyt modtagerantennen.
- ∅g afstanden mellem udstyret og modtageren.
- Kontakt forhandleren eller en erfaren radio/tv-installatør for assistance.

Bemærkning til kunder i Canada

CAN ICES-3(B)/NMB-3(B)

■ SIKKERHEDS- OG DRIFTSMÄSSIGE FORHOLDSREGLER

Følg nøje retningslinjerne i denne vejledning for at bruge produktet sikkert og forhindre risikoen for personskade eller materielle skader for dig og andre. Sæt dig omhyggeligt ind i indholdet, så du kan bruge produktet korrekt.

ADVARSEL

Dette produkt bruger en usynlig laserstråle. Sørg for at overholde følgende:

ADVARSEL

- Tryk ikke på PWR-knappen, mens du ser ind i laseremissionsåbningen. Dine øjne kan tage skade.

• Sigt ikke mod øjne.
• Ret ikke laseren mod mennesker.
- Se ikke på lasere med andre optiske instrumenter som f.eks. linser eller kikkerter. Dine øjne kan tage skade.
- Når du ikke måler, skal du holde fingrene væk fra PWR-knappen for at undgå utilsigtet udsendelse af laserstrålen.
- Tag batteriet ud, hvis produktet ikke skal bruges i en længere periode.
- Du må ikke adskille, ombygge eller reparere produktet. Den udsendte laserstråle kan være skadelig for helbredet. Hvis produktet adskilles, ombygges eller repareres, er det ikke længere omfattet af producentens garanti.
- Opbevar produktet på et sted uden for børns rækkevidde.

SIKKERHEDSFORHOLDSREGLER (Monokular kikkert)

ADVARSEL

- Se aldrig direkte på solen, kraftigt lys eller lasere med dette produkt. Dine øjne kan tage alvorlig skade, eller du kan blive blind.

FORSIGTIG

• Hold plastikposen, som produktet eller andre mindre dele var indpakket i, uden for børns rækkevidde. Posen kan blokere mund og næse og forårsage kvælning.
• Pas på, at børn ikke kommer til at sluge små dele eller tilbehør ved et uheld. Søg straks læge, hvis børn sluger sådanne dele.
• Sluk for produktet, när det ikke er i brug.
• Bær produktet i bæretasken, när du medbringer det.

• Hvis produktet af en eller anden grund ikke fungerer korrekt, skal du omgående holde op med at bruge det og kontakte en autoriseret Nikonservicerepræsentant.

• Efterlad ikke produktet på et ustabilt sted. Det kan falde ned med tilskadekomst eller fejlfunktion til følge.

• Se ikke gennem produktet, mens du går. Du kan gå ind i noget eller falde med tilskadekomst eller fejlfunktion til følge.
• Sving ikke produktet i remmen. Du kan ramme nogen med tilskadekomst til følge.
• Produktets gummidele (f.eks. øjekoppen) eller gummidele i den medfølgende bæretaske og rem kan forringes ved lang tids brug eller opbevaring. Nedbrudt gummi kan sætte sig fast på tøj og give skjolder. Kontroller deres tilstand før brug, og kontakt en autoriseret Nikon-servicerepræsentant i tilfælde af en defekt.
• Hvis du bruger gummiøjestykket i længere tid, kan det forårsage betændelse i huden. Stop brugen, og søg omgående læg, hvis du får symptomer.

FORHOLDSREGLER (Litiumbatteri)

Forkert brug kan forårsage brud på litium-batteriet eller lækage, som ætser enheden og pletter hænder og tøj.

• Læg batteriet i med + og - polerne korrekt placeret.
• Tag batteriet ud, når det er fladt eller ikke skal bruges i længere tid.
• Hold batteriet væk fra åben ild eller vand. Skil aldrig batteriet ad.
  • Oplad aldrig litium-batteriet.
• Kortslut ikke batterikammerets klemme.
• Opbevar ikke batteriet sammen med nøgler eller mønter i lommen eller tasken. Batteriet kan kortslutte og forårsage overophedning.
• Skyl med rigelige mængder vand, hvis udløbet væske fra litiumbatteriet kommer i kontakt med tøj eller hud. Hvis du får den i munden eller øjnene, skal du skylle med vand og omgående søge læge.
• Følg de lokale bestemmelser ved bortskaffelse af litiumbatteriet.

FORHOLDSREGLER VED HÅNDTERING OG BRUG

• Udsæt ikke produktet for fysiske stød.
• Hvis du kommer til at støde produktet hårdt eller taber det og har mistanke om en fejlfunktion, skal du omgående kontakte den lokale forhandler eller en autoriseret Nikonservicerepræsentant.
  • Brug ikke produktet under vand.
• Tør regn, vand, sand eller mudder af produktet så hurtigt som muligt med en blød, ren klud.
• Hvis dette produkt udsættes for ekstreme temperaturændringer (pludselig bragt fra et koldt sted til et varmt sted eller omvendt), kan linseoverfladerne dugge. Brug ikke produktet, før duggen er forsvundet.
• Efterlad ikke produktet i bilen på en varm solskinsdag eller tæt ved udstyr, der genererer varme.

- Udsæt ikke øjestykket for direkte sollys. Linsens kondenseringseffekt kan beskadige det interne displays overflade.

PLEJE OG VEDLIGEHOLDELSE

LINSE

Pas på, at du ikke rører direkte ved linseoverfladen med hænderne, når du gør den ren. Fjern støv eller fnug med en pustebold*. Fingeraftryk eller andre pletter, der ikke kan fjernes med en pustebold, tørres af objektivet med en tør, blød klud eller en rengøringsklud til briller. Start midt på linsen, og tør i en spiralformet bevægelse ud mod kanterne. Hvis du tørrer for hårdt eller med et hårdt materiale, kan linsen tage skade. Hvis dette ikke lykkes, skal du forsigtigt tørre linsen af med en klud, der er let fugtet med et almindeligt rengøringsmiddel til linser.

KABINETTET

Når du forsigtigt har fjernet støv med en pustebold, skal du rengøre kabinettets overflade med en blød, ren klud. Efter brug i saltvandsområder skal du tørre salt af kabinettets overflade med en fugtig, blød, ren klud og derefter tørre efter med en tør klud. Brug ikke benzen, fortynder eller andre organiske midler.

OPBEVARING

Der kan opstå kondens eller mug på linserne på grund af høj fugtighed. Derfor skal du opbevare produktet på et køligt, tørt sted. Efter brug på en regnfuld dag eller nat skal du lade den tørre grundigt ved stuetemperatur og derefter lægge den et køligt, tørt sted.

* Et rengøringsværktøj, der blæser luft fra en dyse.

Symbol for separat bortskaffelse i de europæiske lande

Dette symbol angiver, at dette batteri skal bortskaffes separat. Det følgende gælder kun for forbrugere i de europæiske lande.

• Dette batteri skal bortskaffes på fx en genbrugsplads eller lignende. Det må ikke smides væk som normalt husholdningsaffald.
• Kontakt din forhandler eller de lokale myndigheder såsom teknisk forvaltning for at få flere oplysninger.

Symbol for separat bortskaffelse i de europæiske lande

Dette symbol angiver, at dette produkt skal bortskaffes separat. Det følgende gælder kun for forbrugere i de europæiske lande.

• Dette produkt skal bortskaffes på fx en genbrugsplads eller lignende. Det må ikke smides væk som normalt husholdningsaffald.
• Kontakt din forhandler eller de lokale myndigheder såsom teknisk forvaltning for at få flere oplysninger.

① MODE-knap
② PWR-knap (POWER ON/Måleknap)
③ 6× monokulart øjestykke
④ ∅jestykke/Diopterjusteringshjul
⑤ Diopterindeks
⑥ ∅je til nakkerem
⑦ Batteridæksel
⑧ "Åben"-angivelse for batteridæksel
⑨ Monokular frontlinse/Laseremissionsåbning
⑩ Eksternt display
⑪ Detektoråbning til usynlig laser
⑫ Mærkat med produktnummer
⑬ Indikation

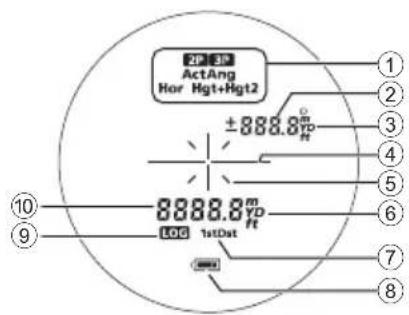

□ ■ Indikatorer

- Internt display

① Visningstilstand for måling ^*1
② Afstand eller vinkel ^2 (underindikator)
- - - - : "Måling mislykket" eller "Kunne ikke måle"
③ Måleenhed (°: vinkel i grader/m: meter/YD: yard/ft: feet)
④ Målmærke
—|— : Sigt mod målet, du vil foretage måling for. Placer målet i midten af mærket.

⑤ Laseremissionsmærke

: Vises, mens laseren udsendes til en måling. Se ikke mod siden med frontlinsen, när dette mærke vises.

⑥ Måleenhed (m: meter/YD: yard/ft: feet)

⑦ Tilstanden Prioritet til mål (1st: Tilstanden Prioritet til nærmeste mål/Dst: Tilstanden Prioritet til fjernt mål)

⑧ Indikator for batteriniveau

⑨ Logindikator ^4

⑩ Afstand eller højde ^*2 (hovedindikator)

^1 Se side 254 for at få flere oplysninger.
^2 Varierer afhængigt af visningstilstanden for måling.
^*3 Se "Logindikator" (side 244) og "Aktivering eller deaktivering af logfunktionen (F4)" (side 249) for at få flere oplysninger.
- Produktets interne display forstørres af øjestykket. Selvom du kan se støv, der er trængt ind, påvirker det ikke målenøjagtigheden.

*1 Se side 254 for at få flere oplysninger. *2 Se "Logindikator" (side 244) og "Aktivering eller deaktivering af logfunktionen (F4)" (side 249) for at få flere oplysninger.

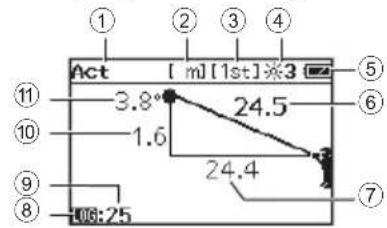

Ved opadgående måling

Internt display Eksternt display Beskrivelse
-LOG- Blinker. Blinker.	-100:250-100:411-	Logfunktionen er aktiveret, men der gemmes ikke nye logfiler, eftersom der allerede er blevet gemt det maksimale antal på 250 logfiler.
LOG Vises kontinuerligt.	100:25 Vises kontinuerligt.	Logfunktionen er aktiveret. Hvis målingen lykkes, vises lognummeret på det eksterne display.
Ikke vist. Ikke vist. Logfunktionen er deaktiveret.

Isætning af batteriet

□ ■ Batteritype

3V CR2 litium-batteri ×1

□ ■ Isætning af batteriet

1. Drej batteridækslet mod uret for at åbne det.
2. Sæt batteriet i med den positive (+) og negative (−) pol vendt korrekt som vist på mærkaten i batterikammeret.
3. Sæt batteridækslet på, drej dækslet med uret, og fastgør det.

- Det kan være vanskeligt at dreje batteridækslet, fordi produktet har en gummipakning til opretholdelse af de vandtætte egenskaber.

□ ■ Indikator for batteriniveau

Internt display Eksternt display Beskrivelse
	Vises kun i 2 sekunder efter tænding.		Vises kontinuerligt.	Batteristyrken er tilstrækkelig.
	Vises kun i 2 sekunder efter tænding.		Vises kontinuerligt.	Batteriet er næsten afladet. Vær forberedt på at udskifte batteriet.
	Vises kontinuerligt. Vises kontinuerligt.		gt.	Lavt. Batteriet skal udskiftes med et nyt.
-	Blinker. Slukker automatisk efter 3 blink.		Blinker. Slukker automatisk efter 3 blink.	Batteriet er fladt. Udskift batteriet.

Navigering i menuerne

• Brug af MODE-knappen

Du kan trykke på MODE-knappen på to måder. Betjen knappen ved at følge beskrivelserne i denne vejledning.
- "Tryk på og hold" betyder, at der skal trykkes på knappen i 1,5 sekund eller længere.
- "Tryk" betyder et hurtigt tryk på knappen (mindre end 1,5 sekunder).

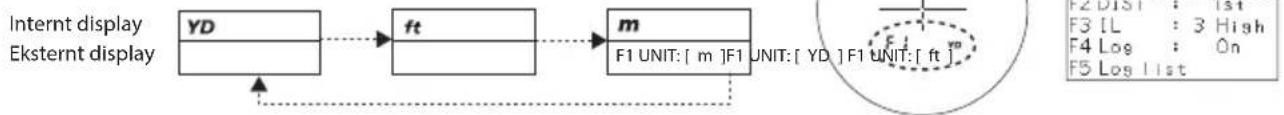

□ ■ Endring af enhed for afstandsvisning (F1)

Vælg YD (yards), ft (feet) eller m (meter) som visningsenhed for måleresultaterne. Standardindstillingen fra fabrikken er yard (YD).

1. Tryk på PWR-knappen for at tænde laserafstandsmåleren.
2. Tryk på MODE-knappen, og hold den nede.

• Du kan nu ændre enheden for afstandsvisning.

1. Indstillingen skifter, hver gang du trykker på PWR-knappen.

• Hvis du trykker på MODE-knappen og holder den nede eller ikke betjener knapperne i ca. 30 sekunder, gemmes den viste indstilling, og laserafstandsmåleren vender tilbage til standby. Hvis du ikke betjener knapperne i yderligere ca. 30 sekunder, slukkes laserafstandsmåleren.
• Indstillingen gemmes, selvom laserafstandsmåleren slukkes.

Internt display Eksternt display

□ ■ Ændring af Prioritet til mål (F2)

Denne Nikon laserafstandsmåler anvender systemet til skift mellem Prioritet til nærmeste mål/Prioritet til fjernt mål. Standardindstillingen fra fabrikken er tilstanden Prioritet til nærmeste mål.

1. Tryk på PWR-knappen for at tænde laserafstandsmåleren.
2. Tryk på MODE-knappen, og hold den nede.
3. Tryk på MODE-knappen én gang.

• Du kan nu ændre tilstanden Prioritet til mål.

1. Indstillingen skifter, hver gang du trykker på PWR-knappen.

Internt display Eksternt display

• Hvis du trykker på MODE-knappen og holder den nede eller ikke betjener knapperne i ca. 30 sekunder, gemmes den viste indstilling, og laserafstandsmåleren vender tilbage til standby. Hvis du ikke betjener knapperne i yderligere ca. 30 sekunder, slukkes laserafstandsmåleren.
• Indstillingen gemmes, selvom laserafstandsmåleren slukkes.

Prioritet til nærmeste mål viser afstanden til den nærmeste genstand, og Prioritet til fjernt mål viser afstanden til den fjerneste genstand.

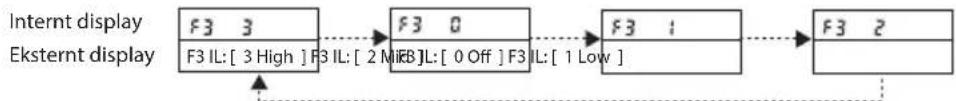

□ ■ Endring af det eksterne displays baggrundslysniveau (F3)

Juster lysstyrken på det eksterne display. Standardindstillingen fra fabrikken er 3 (høj). Du kan ændre niveauet af baggrundsbelysning fra 0 (fra) til 3 (høj).

1. Tryk på PWR-knappen for at tænde laserafstandsmåleren.
2. Tryk på MODE-knappen, og hold den nede.
3. Tryk på MODE-knappen to gange.

- Du kan nu ændre niveauet for det eksterne displays baggrundsbelysning.

1. Indstillingen skifter, hver gang du trykker på PWR-knappen.

Internt display Eksternt display

• Hvis du trykker på MODE-knappen og holder den nede eller ikke betjener knapperne i ca. 30 sekunder, gemmes den viste indstilling, og laserafstandsmåleren vender tilbage til standby. Hvis du ikke betjener knapperne i yderligere ca. 30 sekunder, slukkes laserafstandsmåleren.
• Indstillingen gemmes, selvom laserafstandsmåleren slukkes.

□ ■ Aktivering eller deaktivering af logfunktionen (F4)

Du kan aktivere eller deaktivere målingslogfunktionen. Standardindstillingen fra fabrikken er aktiveret.

• Hvis målingen lykkes, vises lognummeret på det eksterne display. Nummeret svarer til nummeret i loglisten (side 250).

• Der kan højst gemmes 250 logfiler. Når logindikatoren på både det interne og eksterne display blinker (side 244), kan der ikke gemmes nye logfiler. Slet logfiler ved hjælp af F6 (side 251).

• Tryk på PWR-knappen for at tænde laserafstandsmåleren.

• Tryk på MODE-knappen, og hold den nede.

• Tryk på MODE-knappen tre gange.

• Du kan nu ændre indstillingen.

1. Indstillingen skifter, hver gang du trykker på PWR-knappen.

Internt display Eksternt display

• Hvis du trykker på MODE-knappen og holder den nede eller ikke betjener knapperne i ca. 30 sekunder, gemmes den viste indstilling, og laserafstandsmåleren vender tilbage til standby. Hvis du ikke betjener knapperne i yderligere ca. 30 sekunder, slukkes laserafstandsmåleren.
• Indstillingen gemmes, selvom laserafstandsmåleren slukkes.

□ ■ Visning af loglisten (F5)

Du kan se målingslogfilen på det eksterne display.

1. Tryk på PWR-knappen for at tænde laserafstandsmåleren.
2. Tryk på MODE-knappen, og hold den nede.
3. Tryk på MODE-knappen fire gange.
4. Tryk på knappen PWR for at gå til loglistetilstanden.

• Hver gang du trykker på PWR-knappen, ændres siden.

- Hver gang du trykker på MODE-knappen, ændres siden tilbage.

Internt display

Eksternt display

Internt display Eksternt display

• Hvis du trykker på MODE-knappen og holder den nede eller ikke betjener knapperne i ca. 30 sekunder, vender laserafstandsmåleren tilbage til standby. Hvis du ikke betjener knapperne i yderligere ca. 30 sekunder, slukkes laserafstandsmåleren.
  • Der kan højst vises 250 logfiler (50 sider).

□ ■ Sletning af alle logfiler (F6)

1. Tryk på PWR-knappen for at tænde laserafstandsmåleren.
2. Tryk på MODE-knappen, og hold den nede.
3. Tryk på MODE-knappen fem gange.
4. Tryk på PWR-knappen.

5. Meddelelsen "Log delete?" vises på det eksterne display.

6. Tryk på PWR-knappen, og hold den nede for at slette alle logfiler. Data, der er blevet slettet, kan ikke genoprettes.
   • Tryk på MODE-knappen for at annullere sletningen.

7. Laserafstandsmåleren vender tilbage til skærmen "F6 Log delete".

- Hvis du trykker på MODE-knappen eller ikke betjener knapperne i ca. 30 sekunder, vender laserafstandsmåleren tilbage til standby. Hvis du ikke betjener knapperne i yderligere ca. 30 sekunder, slukkes laserafstandsmåleren.

Internt display Eksternt display

• Hvis du trykker på MODE-knappen og holder den nede eller ikke betjener knapperne i ca. 30 sekunder, mens du betjener indstillingsmenuerne, vender laserafstandsmåleren tilbage til standby. Hvis du ikke betjener knapperne i yderligere ca. 30 sekunder, slukkes laserafstandsmåleren.

Måling

Advarsel — Ukorrekt brug af knapper og justeringer eller udførelse af andre procedurer end dem, der er specificeret i dette dokument, kan være farlig pga. udsættelse for farlig bestråling.

Juster fokus som beskrevet herunder, hvis det interne display er vanskeligt at se.

1. Tryk på PWR-knappen for at tænde laserafstandsmåleren.
2. Se gennem øjestykket, og drej diopterjusteringshjulet, indtil det interne display er i fokus.

Diopterjusteringshjul

Følgende seks tilstande er tilgængelige. Du kan bekræfte måleresultaterne på både det interne og eksterne display. Det eksterne display viser mere detaljerede oplysninger.

Funktion for faktisk afstand	Funktion for vandret afstand	Højdetilstand Vinkeltilstand		Eksternt display (almindeligt på tværs af de fire tilstande til venstre.)
Internt display	Internt display	Internt display	Internt display	\
2-punktstilstand (højde mellem 2 punkter)		Internt display Eksternt display
Viser højden (højdeadskillelse) mellem to punkter gennem en beregning, der anvender den faktiske afstand og vinkeldata for de to punkter.
3-punktstilstand (højde mellem 2 punkter)		Internt display Eksternt display
Viser højden (højdeadskillelse) mellem to punkter. Denne tilstand bruger data om vandret afstand til målet (1. punkt) og vinkeldata for to punkter (2. og 3. punkt) til at beregne og vise højden mellem 2. og 3. punkt.

□ ■ Endring af visningsfunktionen for afstandsmåling

1. Tryk på PWR-knappen for at tænde laserafstandsmåleren.
2. Tilstanden ændres, hver gang du trykker på MODE-knappen.

    subgraph Visningstilstand for måling
        A --> A1["Faktisk afstand"]
        A --> A2["Act"]
        A --> A3["ActHor"]
    end

    subgraph Internt display
        B --> B1["Vandret afstand"]
        B --> B2["Hor"]
        B --> B3["H"]
    end

    subgraph Eksternt display
        C --> C1["Hgt"]
        C --> C2["gtAng2P3P"]
        C --> C3["gtAng2P3P"]
        C --> C4["gtAng2P3P"]
        C --> C5["gtAng2P3P"]
        C --> C6["gtAng2P3P"]
        C --> C7["gtAng2P3P"]
        C --> C8["gtAng2P3P"]
        C --> C9["gtAng2P3P"]
        C --> C10["gtAng2P3P"]
        C --> C11["gtAng2P3P"]
        C --> C12["gtAng2P3P"]
        C --> C13["gtAng2P3P"]
        C --> C14["gtAng2P3P"]
        C --> C15["gtAng2P3P"]
        C --> C16["gtAng2P3P"]
        C --> C17["gtAng2P3P"]
        C --> C18["gtAng2P3P"]
        C --> C19["gtAng2P3P"]
        C --> C20["gtAng2P3P"]
        C --> C21["gtAng2P3P"]
        C --> C22["gtAng2P3P"]
        C --> C23["gtAng2P3P"]
        C --> C24["gtAng2P3P"]
        C --> C25["gtAng2P3P"]
        C --> C26["gtAng2P3P"]
        C --> C27["gtAng2P3P"]
        C --> C28["gtAng2P3P"]
        C --> C29["gtAng2P3P"]
        C --> C30["gtAng2P3P"]
        C --> C31["gtAng2P3P"]
        C --> C32["gtAng2P3P"]
        C --> C33["gtAng2P3P"]
        C --> C34["gtAng2P3P"]
        C --> C35["gtAng2P3P"]
        C --> C36["gtAng2P3P"]
        C --> C37["gtAng2P3P"]
        C --> C38["gtAng2P3P"]
        C --> C39["gtAng2P3P"]
        C --> C40["gtAng2P3P"]
        C --> C41["gtAng2P3P"]
        C --> C42["gtAng2P3P"]
        C --> C43["gtAng2P3P"]
        C --> C44["gtAng2P3P"]
        C --> C45["gtAng2P3P"]
        C --> C46["gtAng2P3P"]
        C --> C47["gtAng2P3P"]
        C --> C48["gtAng2P3P"]
        C --> C49["gtAng2P3P"]
        C --> C50["gtAng2P3P"]
        C --> C51["gtAng2P3P"]
        C --> C52["gtAng2P3P"]
        C --> C53["gtAng2P3P"]
        C --> C54["gtAng2P3P"]
        C --> C55["gtAng2P3P"]
        C --> C56["gtAng2P3P"]
        C --> C57["gtAng2P3P"]
        C --> C58["gtAng2P3P"]
        C --> C59["gtAng2P3P"]
        C --> C60["gtAng2P3P"]
        C --> C61["gtAng2P3P"]
        C --> C62["gtAng2P3P"]
        C --> C63["gtAng2P3P"]
        C --> C64["gtAng2P3P"]
        C --> C65["gtAng2P3P"]
        C --> C66["gtAng2P3P"]
        C --> C67["gtAng2P3P"]
        C --> C68["gtAng2P3P"]
        C --> C69["gtAng2P3P"]
        C --> C70["gtAng2P3P"]
        C --> C71["gtAng2P3P"]
        C --> C72["gtAng2P3P"]
        C --> C73["gtAng2P3P"]
        C --> C74["gtAng2P3P"]
        C --> C75["gtAng2P3P"]
        C --> C76["gtAng2P3P"]
        C --> C77["gtAng2P3P"]
        C --> C78["gtAng2P3P"]
        C --> C79["gtAng2P3P"]
        C --> C80["gtAng2P3P"]
    end

• Tryk på PWR-knappen for at gå i gang med at måle med den viste tilstand.
- Hvis du ikke betjener knapperne i ca. 30 sekunder, gemmes den viste indstilling, og laserafstandsmåleren slukkes.
- Indstillingen gemmes, selvom laserafstandsmåleren slukkes.

□ ■ Måling

Tilstanden Faktisk afstand bruges her som eksempel.

1. Tryk på PWR-knappen for at tænde laserafstandsmåleren.

2. Hvis du ikke betjener knapperne i ca. 30 sekunder, slukkes der automatisk for strømmen.

3. Sigt mod målet.

Placer midten af målmærket på målet.

1. Tryk på PWR-knappen for at måle.

2. Efter måling vises resultatet i ca. 30 sekunder, og der slukkes automatisk for strømmen.
   Tryk på PWR-knappen, mens laserafstandsmåleren er tændt, for at måle igen.

3. Se side 254 for at få flere oplysninger om hver tilstands viste indhold.
4. Hvis du vil se målingslogfilen senere, skal du notere dig det lognummer, der vises på det eksterne display. Nummeret svarer til nummeret i loglisten (side 250).

Internt display Eksternt display

- Fortsat måling

I tilstandene Faktisk afstand, Vandret afstand, Højde og Vinkel kan du kontinuerligt måle op til ca. 8 sekunder ved at trykke på PWR-knappen og holde den nede. Under målingen blinker laseremissionsmærket, hvorefter målingsresultatet vises fortløbende. Hvis du ophører med at trykke på knappen, stopper den fortsatte måling.

Bemærk: Det sidst målte resultat er den eneste logfil, der gemmes, og du kan tjekke den på loglisten. Resultatfejl gemmes ikke.

□ ■ Måling med 2-punktstilstand

Før du starter målingen, skal du indstille visningstilstanden for måling til "2-punktstilstand". Se side 255 for at få flere oplysninger.

1. Tryk på PWR-knappen for at tænde laserafstandsmåleren.

• Når laserafstandsmåleren er på standby, blinkerigt det interne display.

1. Sigt mod målets første punkt, og tryk derefter på PWR-knappen for at foretage målingen.

2. Måleresultatet for det første punkt vises som angivet til højre.

3. Hgt holder op med at blinke, og +bgt2nder at blinke.

4. Sigt mod målets 2. punkt, og tryk derefter på PWR-knappen for at foretage målingen.

- +Hgt2er op med at blinke, og måleresultatet vises. Se side 254 for at få flere oplysninger om det viste indhold.

Internt display Eksternt display

□ ■ Måling med 3-punktstilstand

Før du starter målingen, skal du indstille visningstilstanden for måling til "3-punktstilstand". Se side 255 for at få flere oplysninger.

Udfør måling tre gange i rækkefølgen ①, ②, og ③ som i illustrationen til højre. Der kan byttes om på punkt ② og ③.

1. Tryk på PWR-knappen for at tænde laserafstandsmåleren.

- Når laserafstandsmåleren er på standby, blinkeHordet interne display.

1. Sigt mod målets første punkt (①), og tryk derefter på PWRknappen for at foretage målingen.

2. Måleresultatet (vandret afstand til det første punkt) vises som angivet til højre.

3. Hor holder op med at blinke, og Hørgynder at blinke.

4. Sigt mod målets 2. punkt (②), og tryk derefter på PWR-knappen for at foretage målingen.

5. Måleresultatet (Ang (1) og Hgt (1)) vises som angivet til højre.

6. Hgolder op med at blinke, og begyptør at blinke.

7. Sigt mod målets 3. punkt (③), og tryk derefter på PWR-knappen for at foretage målingen.

Tekniske bemærkninger

□ ■ Specifikationer

Målingsområde (faktisk afstand)*1			Afstand: 7,5-1.600 m/8-1.750 yd./25-5.250 ftVinkel: ±89°
Maksimal målingsafstand (træ)*1			1.100 m/1.200 yd./3.600 ft
Displaytrin(stigende)	Internt display	Act(Faktisk afstand)	Hovedindikator: hver 0,1 m/yd./ftUnderindikator: hver 0,1 m/yd./ft (kortere end 999,9 m/yd./ft)hver 1,0 m/yd./ft (1.000,0 m/yd./ft og derover)
		Hor (Vandret afstand)Hgt (Højde)	Hver 0,1 m/yd./ft
		Ang (Vinkel) Hver 0,1°
	Eksterntdisplay	Faktisk afstandVandret afstandHøjde	Hver 0,1 m/yd./ft
		Vinkel Hver 0,1°
Nøjagtighed (faktisk afstand)*2			±0,3 m/±0,3 yd./±0,9 ft (kortere end 1.000 m/1.000 yd./3.280 ft)±1,0 m/±1,0 yd./±3,0 ft (1.000 m/1.000 yd./3.280 ft og derover)
Forstørrelse (×) 6
Effektiv frontlinsediameter (mm) 21
Rektangulært synsfelt (reelt) (°) 7,5
∅jeafstand (mm) 18,0
Udgangspupil (mm) 3,5
Justering af diopter ±2,5 m-1
Mål (L × H × B) (mm/tommer)			110 × 74 × 42/4,3 × 2,9 × 1,7
Vægt (g/oz.) Ca. 170/6,0 (uden batteri)
Betjeningstemperatur (°C/°F) -10 — +50/14 — 122
Fugtighed under betjening (%RH) 80 eller mindre (uden dugdannelse)
Strømkilde			CR2 litium-batteri × 1 (DC 3V)Automatisk slukning (efter ca. 30. sek. uden betjening)
Struktur			Vandtæt (ned til 1 m/3,3 fod i 10 minutter) ^3 , tågesikkerBatterikammeret er regntæt — svarer til JIS/IEC beskyttelsesklasse 4 (IPX4) (under Nikons testbetingelser) ^4
Elektromagnetisk kompatibilitet			FCC Del15 SubPartB klasse B, EU:EMC-direktiv, AS/NZS, VCCI klasseB, CU TR 020, ICES-003
Miljø RoHS, WEEE
Laserklassificering			IEC60825-1: Klasse 1M/LaserproduktFDA/21 CFR Part 1040.10: Klasse | Laserprodukt
Bølgelængde (nm) 905
Pulsvarighed (ns) 9,5
Udgang (W) 15
Stråledivergens (mrad) Lodret: 1,8, Vandret: 0,25

• Specifikationerne for produktet opnås muligvis ikke afhængigt af målobjektets form, overfladetekstur og art og/eller vejrforhold.
  *1 I henhold til Nikons måleforhold og referenceværdier.
  ^*2 I henhold til Nikons måleforhold.
  ^x3 Vandtætte modeller

Dette produkt er vandtæt, og det optiske system eller iagttagelse vil ikke blive påvirket, hvis enheden nedsænkes eller falder i vand til en maksimal dybde på 1 m/3,3 fod i op til 10 minutter.

Produktet tilbyder følgende fordele:

- Kan anvendes under forhold med stor fugtighed, meget støv og regn uden risiko for skade af indre komponenter.

- Designet med nitrogenfyld gør den modstandsdygtig mod dugdannelse og mug.

Bemærk dog følgende ved brug af Nikon- laserafstandsmåleren:

- Brug eller hold ikke produktet under rindende vand.

- Hvis der konstateres fugt på bevægelige dele i dette produkt, skal du stoppe brugen af det og tørre det af.

^24 Batterikammeret er regntæt, ikke vandtæt. Der kan trænge vand ind i enheden, hvis Nikon laser-afstandsmåleren nedsænkes i vand. Hvis der kommer vand ind i batterikammeret, skal du aftørre al fugt og lade kammeret tørre helt.

● Batterilevetid

Ca. 9.400 gange (ved ca. 20°C (68°F))

Dette tal kan variere alt efter temperatur og andre faktorer. Det er kun et vejledende tal.

- Batteriet, der følger med denne Nikon-laserafstandsmåler, er kun beregnet til driftscheck. På grund af naturlig elektrisk afladning vil levetiden af dette batteri sandsynligvis være kortere end angivet ovenfor.

Om laser

Dette produkt bruger en usynlig laserstråle til måling. Den måler den tid, som laserstrålen bruger til at bevæge sig fra afstandsmåleren til målet og tilbage igen. Laserreflektivitet og målingsresultater kan variere alt efter klimatiske og omgivende forhold samt efter målets farve, overfladefinish, størrelse, form og andre egenskaber.

Målingen kan være unøjagtig eller mislykket under følgende forhold:

• I sne, regn eller tåge
• Lille eller smalt mål
- Sort eller mørkt mål
• Målet har en ujævn overflade
• Målet bevæger sig eller vibrerer
• Når målet er en vandoverflade
• Målet måles gennem glas
• Når målet er af glas eller er et spejl
• Når laseren falder skråt ind på målets reflekterende overflade

□ ■ Fejlfinding/Reparation

Hvis dette produkt ikke fungerer som forventet, bedes du tjekke listen nedenfor, før du kontakter din lokale forhandler eller butikken, hvor det er købt.

● Hvis der er et problem med produktet.

Problem Årsag/løsning
Tænder ikke	Tryk på PWR-knappen (oven på enheden).Kontrollér, at batteriet er sat korrekt i.Udskift batteriet med et nyt.
Kan ikke måleUnormalt resultat	Kontrollér indstillingerne.Kontrollér, at den kan måle et stort mål tæt ved dig (f.eks. en bygning ca. 15 m/15 yd./49 ft foran dig).Rengør linsen om nødvendigt.
Det eksterne display kan ikke sesVanskeligt at se det eksterne display	Kontrollér det eksterne displays baggrundslysniveau, og juster det efter behov.
Vises på det interne display	Angiver en fejl. Kontakt forhandleren eller butikken, hvor du har købt produktet.

- Hvis der er behov for reparation, bedes du kontakte din lokale forhandler eller butikken, hvor du har købt produktet.

Du må ikke selv reparere eller adskille produktet. Det kan resultere i en alvorlig ulykke.

Vær opmærksom på, at Nikon ikke er ansvarlig for direkte eller indirekte skade, hvis brugeren har forsøgt at reparere eller adskille produktet.

Česky

OBSAH

Úvod
