Forestry Pro II - Laserpekare NIKON - Gratis bruksanvisning och manual

Produkttyp	Laseravståndsmätare för skogsbruk
Mått (B x H x D)	ca. 127 x 69 x 48 mm
Vikt (utan batteri)	ca. 200 g
Strömförsörjning	2x CR2 litiumbatterier
Mätområde (reflekterande)	upp till 1.600 m
Mätnoggrannhet	± 0,3 m
Förstoring	6x
Display	LCD med bakgrundsbelysning
Vattenskydd	IPX4 (stänkskyddad)
Laserklass	Klass 1M (ögonsäker)
Avståndsmätning	Enkel- och kontinuerlig drift
Höjdmätning	Ja (via trigonometri)
Vinkelmätning	Ja (vertikal vinkel)
Horisontellt avstånd	Automatisk beräkning
Målprioritetslägen	Första mål / Sista mål / Långt
Optikbeläggning	Flerlagersbeläggning
Rengöring	Rengör linser endast med mjuk trasa och rengöringsvätska
Reparerbarhet	Endast av auktoriserade Nikon-servicecenter

Vanliga frågor - Forestry Pro II NIKON

Hur slår jag på Nikon Forestry Pro II?

Vilka batterier behöver enheten?

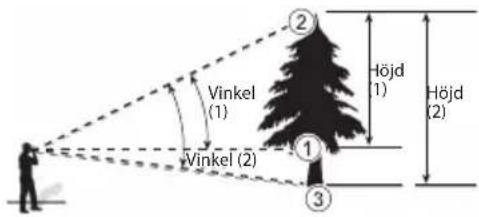

Hur mäter jag höjden på ett träd?

Kan jag använda enheten i regn?

Vad betyder målprioritetsläget 'Sista mål'?

Hur rengör jag linserna korrekt?

Lasern fungerar inte – vad kan jag göra?

Vilken garanti gäller för Forestry Pro II?

Kan jag montera enheten på stativ?

Varför visar displayen 'Error'?

BRUKSANVISNING Forestry Pro II NIKON

Läs detta först....82

SÄKERHETSÅTGÄRDER OCH

ANVÄNDNINGSFÖRESKRIFTER 83

Beskrivning av delar och indikatorer

Terminologi/sammansättning 86

Indikatorer....87

Isättning av batteri

Isättning av batteri 89

Batterinivåindikator 89

Navigera i menyerna

Ändra distansvisningsenheten (F1)....90

Ändra läget för prioritet på mål (F2) 91

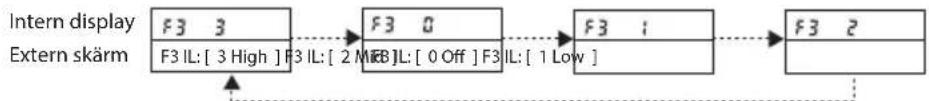

Ändra den externa skärmens

bakgrundsbelysningsnivå (F3)....92

Aktivera eller avaktivera loggfunktionen (F4) ..... 93

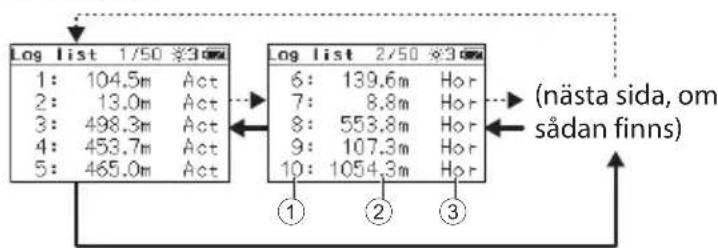

Visa logglistan (F5)....94

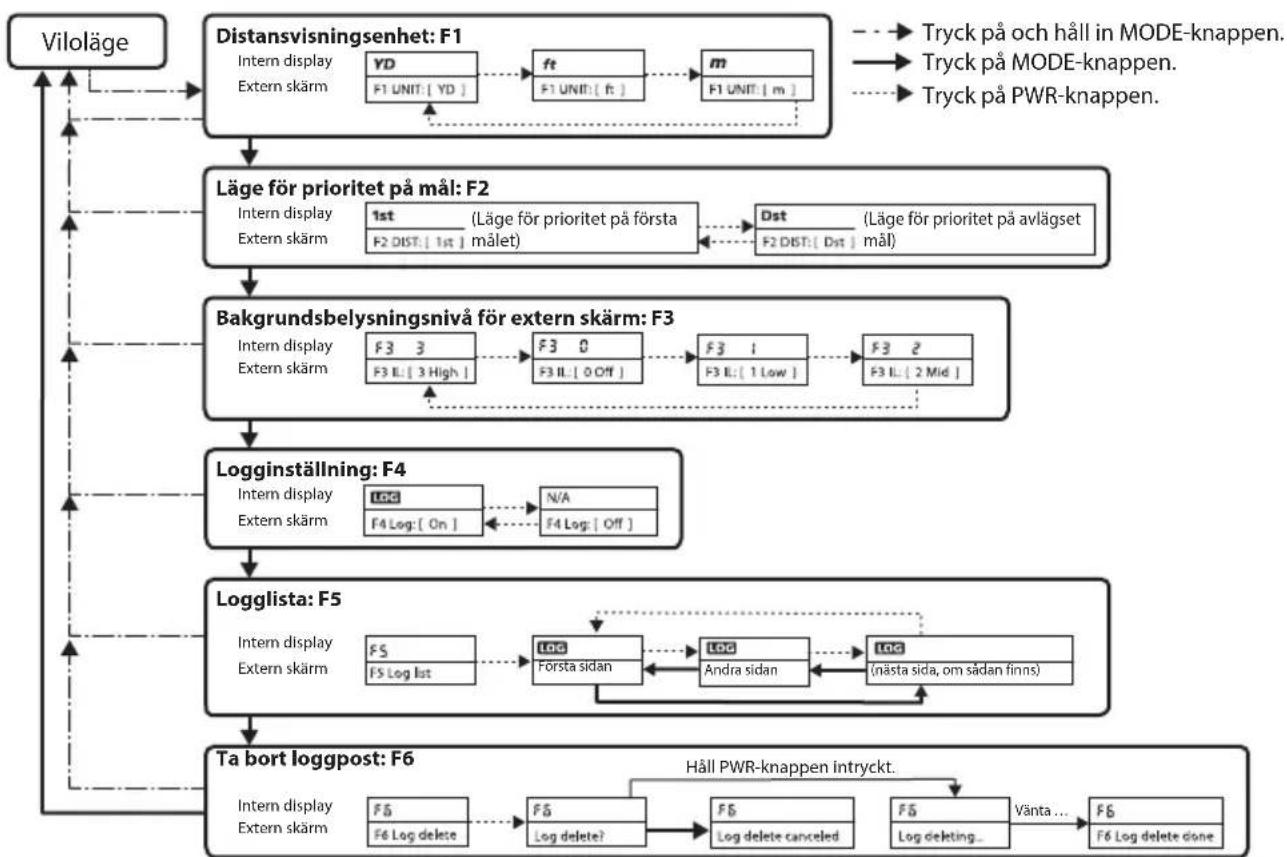

Schema för inställningsmenyerna 96

Mätning

Ställa in fokus på den interna displayen....97

Mätningsvisningsläge 98

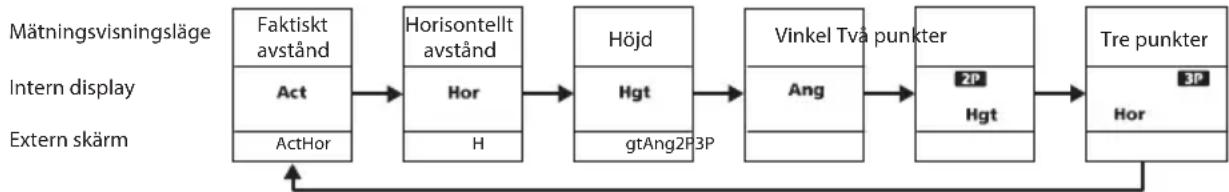

Ändra mätningsvisningsläget 99

Mätning 100

Mätning med tvåpunktsläge....101

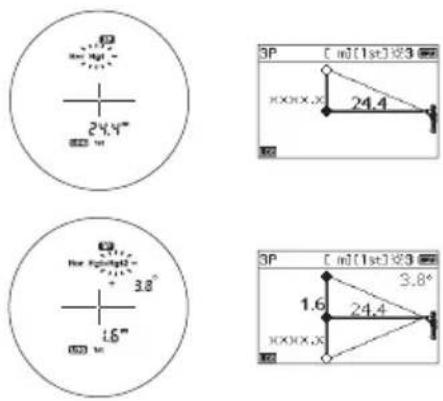

Mätning med trepunktsläge....102

Teknisk information

Specifikationer....103

Felsökning/Reparation....106

Inledning

□ ■ Läs detta först

Tack för att du har valt att köpa Nikons laseravständsmätare.

Innan du använder produkten bör noga läsa igenom anvisningarna i denna handbok.

När du har läst igenom handboken bör du förvara den på ett lättåtkomligt ställe för framtida bruk.

- Om handboken

• Inga delar av handboken får i någon form eller på något sätt reproduceras, överföras, transkriberas, lagras i ett informationssystem eller översättas till ett annat språk utan ett föregående skriftligt medgivande från Nikon.
• Illustrationerna och displayinnehållet som visas i handboken kan skilja sig från hur det ser ut på den faktiska produkten.
• Nikon kan inte hållas ansvarigt för eventuella fel denna handbok.
• Produktens utseende, specifikationer och funktioner kan komma att ändras utan föregående meddelande.

Om mätresultat

Enheten är en enkel avständsmätare. Dess mätresultat kan inte användas som officiellt bevismaterial.

- Om kontroller för radiostörningar

• Apparaten uppfyller bestämmelserna i avsnitt 15 i FCC:s bestämmelser. Följande två villkor måste uppfyllas vid användning av apparaten:
  (1) Enheten får inte orsaka skadlig störning
  (2) Apparaten måste kunna ta emot mottagen interferens, även interferens som kan orsaka oönskad drift.
• Den här utrustningen har testats och uppfyller gränserna för Klass B digital utrustning, i enlighet med del 15 i FCC-bestämmelserna och EU:s EMC-direktiv. Dessa gränser är utformade för att tillhandahålla rimligt skydd mot skadlig interferens vid installation i bostadsmiljö. Denna utrustning alstrar, använder och kan utstråla radiofrekvensenergi och, om den inte installeras och används i enlighet med instruktionerna, kan den orsaka skadlig interferens på radiokommunikationer. Det finns emellertid inga garantier för att interferens inte kan uppstå i en specifik installation. Om denna apparat skulle orsaka skadlig interferens på radio- eller TV-mottagningar, vilket upptäcks genom att man slår av och på apparaten, uppmanas användaren att försöka rätta till störningen genom att vidta en eller flera av följande åtgärder:

• Rikta om eller omplacera mottagningsantennen.

- Öka avståndet mellan utrustning och mottagare.

- Kontakta återförsäljaren eller en erfaren radio-/TV-tekniker för hjälp.

Meddelande till kunder i Kanada

CAN ICES-3(B)/NMB-3(B)

SÄKERHETSÅTGÄRDER OCH ANVÄNDNINGSFÖRESKRIFTER

Var noga med att följa de riktlinjer som anges i denna handbok så att du använder produkten på ett säkert sätt och undviker att åsamka dig själv eller andra personskador eller egendomsskador. Se till att du är fullt införstådd med innehållet så att du använder produkten på korrekt sätt.

WARNING

Detta betyder att underlåtelse att beakta innehållet kan leda till dödsfall eller allvarliga skador.

⚠ IAKTTAG FÖRSIKTIGHET

Detta betyder att underlåtelse att beakta innehållet kan leda till eventuella personskador eller materiella skador.

SÄKERHETSÅTGÄRDER (laser)

Denna produkt använder en osynlig laserstråle. Se till att du iakttar följande:

WARNING

- Tryck inte på PWR-knappen medan du tittar in i laseröppningen. Du kan då skada ögonen.

• Sikta aldrig mot ögon.
• Rikta inte laserstrålen mot människor.
• Titta inte på laserstrålar genom andra optiska instrument såsom linser eller kikare. Du kan då skada ögonen.
• När du inte mäter ska du hålla fingrarna borta från PWR-knappen for att undvika att lasern oavsiktligt aktiveras.
• När enheten inte ska användas under en längre period bör du ta ut batteriet.
• Du får inte montera isär, göra om eller reparera produkten.
  Laserstrålningen kan vara skadlig för hälsan. Om du monterar isär, gör om eller reparerar produkten gäller inte längre tillverkarens garanti.
• Förvara produkten på ett ställe som är oåtkomligt för barn.

SÄKERHETSÅTGÄRDER (monokular)

WARNING

- Titta aldrig direkt mot solen, ett intensivt ljus eller laserstrålar när du använder produkten. Du kan då skada ögonen allvarligt eller bli blind.

⚠ IAKTTAG FÖRSIKTIGHET

• Förvara plastpåsen som används för att linda in denna produkt eller andra små delar utom räckhåll för barn. Påsen kan täppa till deras mun och näsa och orsaka kvävning.
• Var uppmärksam så att inte barn oavsiktligt råkar svälja små delar eller tillbehör. Om barnen sväljer sådana delar måste en läkare omedelbart uppsökas.
• Stäng av produkten när den inte används.
• När du bär med dig produkten bör du förvara den i fodralet.

• Om produkten av någon anledning inte fungerar som den ska, ska du omedelbart sluta använda den och rådfråga en av Nikon auktoriserad servicerepresentant.

• Lämna inte produkten på en ostabil yta. Den kan falla ned, vilket kan resultera i skador eller funktionsfel.

• Använd inte den här produkten samtidigt som du går. Du kan gå in i något eller ramla, vilket kan resultera i skador eller funktionsfel.
• Sväng inte produkten i remmen. Du kan råka slå till andra och orsaka skada.
• Gummidelarna på produkten (såsom ögonmusslan) och på det medföljande fodralet och remmen kan försämras om de används eller förvaras under en längre period. Det försämrade gummit kan häfta fast på kläder och orsaka fläckar. Kontrollera gummidelarnas skick före användning och rådfråga en av Nikon auktoriserad servicerepresentant om du upptäcker en defekt.
• Om du använder ögonmussla under en längre period kan huden irriteras eller inflammeras. Om några symptom uppträder bör du upphöra med användningen och uppsöka en läkare omedelbart.

SÄKERHETSÄTGÄRDER (litiumbatteri)

Vid felaktig användning kan litiumbatteriet gå sönder eller läcka, vilket kan göra att enheten korroderar eller att du får fläckar på händerna eller kläderna.

Se till att du iakttar följande:

• Montera batteriet med + och - korrekt positionerade.
• Ta ut batteriet när det är urladdat eller inte kommer att användas under en längre period.
• Håll batteriet borta från eld och vatten. Ta aldrig isär batteriet.
  • Ladda inte litiumbatteriet.
• Kortslut inte terminalen på batterifacket.
• Bär inte batteriet tillsammans med nycklar eller mynt i en ficka eller väska. Du kan kortsluta batteriet och orsaka överhettning.
• Om vätska som läckt från litiumbatteriet kommer i kontakt med kläderna eller huden ska du skölja med rikligt med vatten. Om du får den i ögonen eller munnen ska du skölja med vatten och konsultera en läkare omedelbart.
• Vid kassering av litiumbatteriet ska du följa lokala föreskrifter.

HANTERINGS- OCH ANVÄNDNINGSFÖRESKRIFTER

• Utsätt inte produkten för fysiska stötar.
• Om du oavsiktligt ger den en kraftig stöt eller råkar tappa den och misstänker att den inte fungerar som den ska bör du omedelbart kontakta den lokala återförsäljaren eller Nikons auktoriserade servicerepresentant.
• Använd inte produkten under vatten.
• Torka bort eventuella regndroppar eller annan vätska, sand eller lera från produkten så snart som möjligt med en mjuk, ren trasa.
• Om produkten utsätts för extrema temperaturförändringar (plötsligt flyttas från en kall till en varm plats eller tvärtom) kan det bildas kondens på linsernas ytor. Använd inte produkten förrän kondensen har försvunnit.
• Låt inte produkten ligga i bilen om det är varmt eller soligt ute och inte heller i närheten av värmeavgivande utrustning.

- Lämna inte okularet i direkt solsken. Den interna displayens yta kan skadas av linsens kondensation.

FÖRESKRIFTER FÖR SKÖTSEL OCH UNDERHÅLL

LINSEN

Var noga med att inte röra direkt vid linsytan med händerna när du rengör den. Avlägsna damm eller ludd med hjälp av en fläkt*. Om det finns fingeravtryck eller andra fläckar som inte kan tas bort med hjälp av en fläkt torkar du linsen med en ren och mjuk trasa eller en rengöringsduk för glasögon i en spiralformad rörelse med början i linsens centrum och vidare ut mot kanterna. Om du torkar för hårt eller använder ett hårt material kan det skada linsen. Om du inte lyckas rengöra linsen med den här metoden kan du använda en trasa lätt fuktad med linsrengöringsmedel av den typ som finns i handeln.

HUSET

Avlägsna damm med hjälp av en fläkt och rengör sedan husets yta med en ren, mjuk trasa. Om du använt produkten vid havet ska du torka bort salt som kan ha hamnat på ytan av huset med hjälp av en fuktig, mjuk och ren trasa och därefter torka av den med en torr trasa. Använd inte bensen, förtunning eller andra organiska lösningsmedel.

FÖRVARING

Kondens eller mögel kan uppträda på linsens ytor på grund av hög luftfuktighet. Förvara därför produkten på en sval och torr plats. Torka den ordentligt i rumstemperatur efter att du har haft den ute i regnet, och förvara den sedan på en torr, sval plats.

* Ett rengöringsverktyg av gummi som blåser ut luft från ett munstycke.

Symbol för källsortering i europeiska länder

Den här symbolen anger att detta batteri måste källsorteras. Följande gäller enbart för användare i europeiska länder.

• Detta batteri är avsett att källsorteras vid ett lämpligt insamlingsställe. Produkten får inte kastas i
  hushållsayfall.
• För mer information, kontakta återförsäljaren eller de lokala myndigheter som ansvarar för avfallshantering.

Symbol för källsortering i europeiska länder

Den här symbolen anger att produkten måste källsorteras. Följande gäller enbart för användare i europeiska länder.

• Den här produkten är avsedd för separat upphämtning vid ett lämpligt uppsamlingsställe. Produkten får inte kastas i hushällsavfall.
• För mer information, kontakta återförsäljaren eller de lokala myndigheter som ansvarar för avfallshantering.

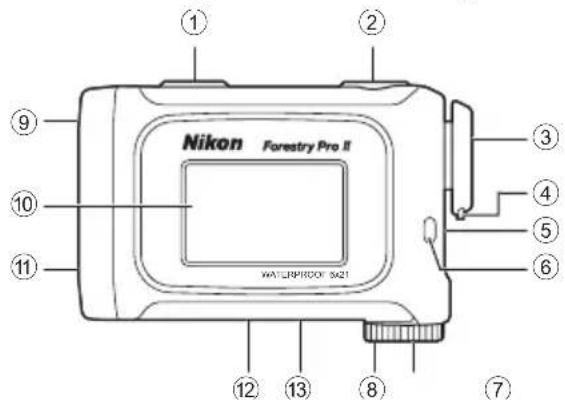

Beskrivning av delar och indikatorer

□ ■ Terminologi/sammansättning

Sammansättning

- Hus ×1

- Rem ×1

- Fodral ×1

• Litiumbatteri (CR2) ×1

① MODE-knapp
② PWR-knapp (POWER ON/mätningsknapp)
③ 6× monokulärt okular
④ Ögonmussla/dioptrijusteringsring
⑤ Dioptriindex
⑥ Remögla
⑦ Batterilucka
⑧ Indikering för "öppna" på batteriluckan
⑨ Monokulär objektivlins/laseröppning
⑩ Extern skärm
⑪ Detekteringsöppning för osynlig laser
⑫ Produktnummeretikett
⑬ Indikering

□ ■ Indikatorer

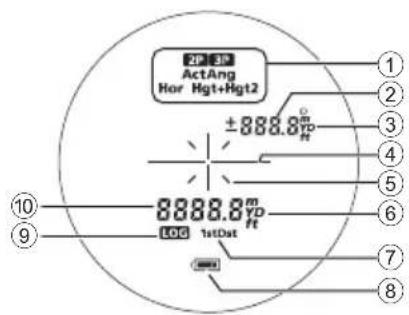

- Intern display

① Mätningsvisningsläge ^*1
② Avständ eller vinkel *2 (delindikator) ----: "Misslyckad mätning" eller "Kunde inte mäta"
③ Måttenhet (°: vinkel i grader/m: meter/YD: yard/ft: fot)
④ Målmarkering ——|—— : Sikta mot det mål du vill mäta. Positionera målet i centrum av markeringen.

⑤ Laserstrålningsmärke ∵ : Visas medan lasern används för mätning. Titta inte mot objektivets linssida när denna markering visas.

⑥ Måttenhet (m: meter/YD: yard/ft: fot) ⑦ Målprioritetsläge (1st: Läget för prioritet på första målet/Dst: Läget för prioritet på avlägset mål)

⑧ Batterinivåindikator ⑨ Loggindikator ^3 ⑩ Avständ eller höjd ^*2 (huvudindikator) ----: "Misslyckad mätning" eller "Kunde inte mäta"

^+1 Se sidan 98 för mer information.
^2 Varierar beroende på mätningsvisningsläget.
^*3 Se "Loggindikator" (sidan 88) och "Aktivera eller avaktivera loggfunktionen (F4)" (sidan 93) för mer information.
- Den interna displayen förstoras av okularet. Även om du kan e damm som trängt in påverkar inte detta mätningens exakthet.

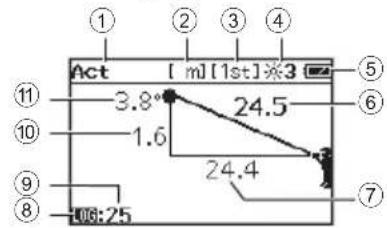

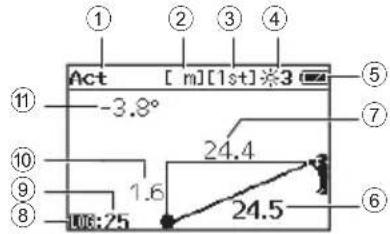

① Mätningsvisningsläge*1
② Måttenhet (m: meter/YD: yard/ft: fot)
③ Målprioritetsläge (1st: Läget för prioritet på första målet/Dst: Läget för prioritet på avlögset mål)
④ Bakgrundsbelysningsnivå för extern skärm
⑤ Batterinivåindikator
⑥ Faktiskt avständ
⑦ Horisontellt avständ
⑧ Loggindikator ^2
⑨ Loggnummer ^2
⑩ Höjd
⑪ Vinkel

*1 Se sidan 98 för mer information. *2 Se "Loggindikator" (sidan 88) och "Aktivera eller avaktivera loggfunktionen (F4)" (sidan 93) för mer information.

Vid mätning uppåt

Intern display Extern skärm Beskrivning
-LOG- Blinkar. Blinkar.	-100:250-100:411-	Loggfunktionen är aktiverad men nya loggposter sparas inte eftersom det maximala antalet, 250 loggposter, redan har sparats.
LOG Visas hela tiden.	100:25 Visas hela tiden.	Loggfunktionen är aktiverad. Om mätningen lyckas visas loggnumret på den externa skärmen.
Visas inte. Visas inte. Loggfunktionen är avaktiverad.

Isättning av batteri

□ ■ Typ av batteri

3V CR2-litiumbatteri ×1

□ ■ Isättning av batteri

1. Vrid batterifackets lock moturs för att öppna det.
2. Sätt i batteriet med plus- (+) och minus (-)-poler vända åt rätt håll i enlighet med etiketten i batterifacket.
3. Sätt fast batterifackets lock och vrid det medurs så att det fastnar ordentligt.

- Det kan vara svårt att vrida batteriluckan eftersom produkten är försedd med en gummipackning för att dess vattentäta egenskaper ska upprätthållas.

□ ■ Batterinivåindikator

Intern display Extern skärm		Beskrivning
	Efter påslagning, visas endast i 2 sekunder.	Visas hela tiden. Tillräcklig laddning.
	Efter påslagning, visas endast i 2 sekunder.	Visas hela tiden.	Batteriladdningen börjar bli låg.Förbered batteribyte.
	Visas hela tiden. Visas hela tide		Låg batteriladdning.Batteriet bör bytas mot ett nytt.
	Blinkar. Stängs automatiskt av efter 3 blinkningar.	Blinkar. Stängs automatiskt av efter 3 blinkningar.	Batteriet är tomt.Byt batteriet.

Navigera i menyerna

• Använda MODE-knappen

Du kan trycka på MODE-knappen på två sätt. Använd knappen enligt anvisningarna i den här handboken.

• "Tryck på och håll in" betyder att du ska fortsätta att trycka på knappen i minst 1,5 sekund.
• "Tryck" betyder att du ska trycka på knappen snabbt (i mindre än 1,5 sekund).

□ ■ Ändra distansvisningsenheten (F1)

Som mättenheter för mätresultaten kan du välja YD (yards), ft (fot) eller m (meter). Standardinställningen är YD (yards).

1. Tryck på PWR-knappen för att sätta på laseravständsmätaren.
2. Tryck på och håll in MODE-knappen.

• Du kan nu ändra distansvisningsenheten.

1. Inställningen ändras varje gång du trycker på PWR-knappen.

Intern display Extern skärm

• Om du trycker på och håller in MODE-knappen eller inte använder knapparna på ungefär 30 sekunder, sparas den visade inställningen och laseravständsmätaren återgår till viloläge. Om du inte använder knapparna på ungefär 30 sekunder stängs laseravständsmätaren av.
• Inställningen sparas även om laseravständsmätaren stängs av.

□ ■ Ändra läget för prioritet på mål (F2)

Denna laseravständsmätare från Nikon använder sig av växlingssystemet för läget för prioritet på första målet/läget för prioritet på avlögset mål.

Standardinställningen är läget för prioritet på första målet.

1. Tryck på PWR-knappen för att sätta på laseravständsmätaren.

2. Tryck på och håll in MODE-knappen.

3. Tryck på MODE-knappen en gång.

• Du kan nu ändra läget för prioritet på mål.

1. Inställningen ändras varje gång du trycker på PWR-knappen.

Intern display Extern skärm

- Om du trycker på och håller in MODE-knappen eller inte använder knapparna på ungefär 30 sekunder, sparas den visade inställningen och laseravständsmätaren återgår till viloläge. Om du inte använder knapparna på ungefär 30 sekunder stängs laseravständsmätaren av.

- Inställningen sparas även om laseravständsmätaren stängs av.

Läge för prioritet på mål och läge för prioritet på avlägset mål Vid mätning av överlappande föremål:

I läget för prioritet på första målet visas avständet till det närmaste föremålet och i läget för prioritet på avlägset mål visas avständet till det föremål som är längst bort.

- Ändra den externa skärmens bakgrundsbelysningsnivå (F3)

Justera ljusstyrkan på den externa skärmen. Fabriksinställningen är 3 (hög). Du kan ändra bakgrundsbelysningsnivån från 0 (av) till 3 (hög).

1. Tryck på PWR-knappen för att sätta på laseravständsmätaren.
2. Tryck på och håll in MODE-knappen.
3. Tryck på MODE-knappen två gånger.

- Du kan nu ändra den externa skärmens bakgrundsbelysningsnivå.

1. Inställningen ändras varje gång du trycker på PWR-knappen.

Intern display Extern skärm

• Om du trycker på och håller in MODE-knappen eller inte använder knapparna på ungefär 30 sekunder, sparas den visade inställningen och laseravständsmätaren återgår till viloläge. Om du inte använder knapparna på ungefär 30 sekunder stängs laseravständsmätaren av.
• Inställningen sparas även om laseravständsmätaren stängs av.

□ ■ Aktivera eller avaktivera loggfunktionen (F4)

Du kan aktivera eller avaktivera mätningsloggfunktionen. Fabriksinställningen är På.

• Om mätningen lyckas visas loggnumret på den externa skärmen. Numret motsvarar numret i logglistan (sidan 94).

• Högst 250 loggposter kan sparas. När loggindikatorn på både den interna och externa skärmen blinkar (sidan 88) kan inte nya loggposter sparas. Ta bort loggposter med F6 (sidan 95).

• Tryck på PWR-knappen för att sätta på laseravständsmätaren.

• Tryck på och håll in MODE-knappen.

• Tryck på MODE-knappen tre gånger.

• Du kan nu ändra inställningen.

1. Inställningen ändras varje gång du trycker på PWR-knappen.

Intern display Extern skärm

• Om du trycker på och håller in MODE-knappen eller inte använder knapparna på ungefär 30 sekunder, sparas den visade inställningen och laseravständsmätaren återgår till viloläge. Om du inte använder knapparna på ungefär 30 sekunder stängs laseravständsmätaren av.
• Inställningen sparas även om laseravständsmätaren stängs av.

□ ■ Visa logglistan (F5)

Du kan visa mätningsloggen på den externa skärmen.

1. Tryck på PWR-knappen för att sätta på laseravständsmätaren.
2. Tryck på och håll in MODE-knappen.
3. Tryck på MODE-knappen fyra gånger.
4. Tryck på PWR-knappen för att öppna logglistläget.

- Sidan ändras varje gång du trycker på PWR-knappen.

- Sidan ändras bakåt varje gång du trycker på MODEknappen.

Intern display

Extern skärm

Tryck på PWR-knappen.

→ Tryck på MODE-knappen.

① Loggnummer
② Mätresultat
③ Mätningsvisningsläge

• Om du håller MODE-knappen intryckt eller inte använder knapparna på ungefär 30 sekunder återgår laseravständsmätaren till viloläge. Om du inte använder knapparna på ungefär 30 sekunder stängs laseravständsmätaren av.
  • Högst 250 loggposter (50 sidor) kan visas.

1. Tryck på PWR-knappen för att sätta på laseravständsmätaren.
2. Tryck på och håll in MODE-knappen.
3. Tryck på MODE-knappen fem gånger.
4. Tryck på PWR-knappen.
5. Meddelandet "Log delete?" visas på den externa skärmen.

- Håll PWR-knappen intryckt för att ta bort alla loggposter.

Data som har tagits bort kan inte återställas.

- Tryck på MODE-knappen för att avbryta borttagningen.

1. Laseravständsmätaren återgår till skärmbilden "F6 Log delete".

- Om du håller MODE-knappen intryckt eller inte använder knapparna på ungefär 30 sekunder återgår laseravständsmätaren till viloläge. Om du inte använder knapparna på ungefär 30 sekunder stängs laseravständsmätaren av.

Intern display Extern skärm

□ ■ Schema för inställningsmenyerna

    subgraph B
        B1["YD"] --> B2["ft"] --> B3["m"]
        B2 --> B4["F1 UNIT: [ YD "]]
        B4 --> B5["F1 UNIT: [ ft "]]
        B5 --> B6["F1 UNIT: [ m "]
    end

    subgraph C
        C1["1st (Läge för prioritet på första)"] --> C2["Dst (Läge för prioritet på avlägset)"]
        C2 --> C3["F2 DIST: [ 1st "] målet]
        C3 --> C4["F2 DIST: [ 2 Mid "]
    end

    subgraph D
        D1["1st"] --> D2["3 High"]
        D2 --> D3["0 Off"]
        D3 --> D4["1 Low"]
        D4 --> D5["2 Mid"]
        D5 --> D6["N/A"]
        D6 --> D7["F4 Log: [ On "]
    end

    subgraph E
        E1["FG"] --> E2["FG Log list"]
        E2 --> E3["FG Forsta sidan"]
        E3 --> E4["FG Andra sidan"]
        E4 --> E5["FG (nästa sida, om sådan finns)"]
    end

    subgraph F
        F1["FG Log delete"] --> F2["FG Log delete?"]
        F2 --> F3["FG Log delete canceled"]
        F3 --> F4["FG Log deleting..."]
        F4 --> F5["Vänta ..."]
        F5 --> F6["F6 Log delete done"]
    end

    subgraph G
        G1["FG Log delete"] --> G2["FG Log delete?"]
        G2 --> G3["FG Log delete canceled"]
        G3 --> G4["FG Log deleting..."]
        G4 --> G5["Vänta ..."]
        G5 --> G6["F6 Log delete done"]
    end

    style B fill:#f9f,stroke:#333
    style C fill:#f9f,stroke:#333
    style D fill:#f9f,stroke:#333
    style E fill:#f9f,stroke:#333
    style F fill:#f9f,stroke:#333
    style G fill:#f9f,stroke:#333
    style H fill:#ccf,stroke:#333

• Om du håller MODE-knappen intryckt eller inte använder knapparna på ungefär 30 sekunder medan du använder inställningsmenyerna återgår laseravständsmätaren till viloläge. Om du inte använder knapparna på ungefär 30 sekunder stängs laseravständsmätaren av.

Mätning

lakttag försiktighet — Användning av reglage, justeringar eller funktioner för andra ändamål än de som anges häri kan på grund av farlig strålning orsaka negativa effekter för eller skada din hälsa.

- Kontrollera varje menyinställning innan du utför en mätning. Mer information finns i "Navigera i menyerna" (sidan 90).

□ ■ Ställa in fokus på den interna displayen

Om det är svårt att se den interna displayen kan du ställa in fokus med hjälp av följande anvisningar.

1. Tryck på PWR-knappen för att slå på strömmen.
2. Titta i okularet och vrid ringen för dioptrijustering tills den interna displayen är i fokus.

Dioptrijusteringsring

□ ■ Mätningsvisningsläge

Följande sex lägen finns tillgängliga. Du kan kontrollera mätresultaten på både den interna och externa skärmen. Den externa skärmen visar mer detaljerad information.

Läge för faktiskt avstånd	Läge för horisonellt avstånd	Höjdläge Vinkelläge		Extern skärm	(gemensam för de fyra lägena till vänster.)
Intern display	Intern display	Intern display		Intern display
Tvåpunktsläge (höjd mellan två punkter) Intern display Extern skärm
Visar höjden (vertikal separation) mellan två punkter genom att beräkna faktisk avständs- och vinkelinformation för två punkter.
Trepunktsläge (höjd mellan två punkter) Intern display Extern skärm
Visar höjden (vertikal separation) mellan två punkter. I detta läge används horisontell avständsinformation till målet (första punkten) och vinkelinformation för två punkter (andra och tredje punkten) för att beräkna och visa höjden mellan den andra och tredje punkten.

□ ■ Ändra mätningsvisningsläget

1. Tryck på PWR-knappen för att sätta på laseravständsmätaren.
2. Läget växlar varje gång du trycker på MODE-knappen.

• Starta mätningen med det visade läget genom att trycka på PWR-knappen.
• Om du inte använder knapparna på ungefär 30 sekunder sparas den visade inställningen och laseravständsmätaren stängs av.
• Inställningen sparas även om laseravständsmätaren stängs av.

□ ■ Mätning

Faktiskt avständsläge används här som exempel.

1. Tryck på PWR-knappen för att slå på strömmen.

- Om du inte använder knapparna på ungefär 30 sekunder stängs strömmen av automatiskt.

1. Sikta mot målet.

Positionera centrum av målmarkeringen mitt i målet.

1. Tryck på PWR-knappen för att utföra mätningen.

2. Efter mätning visas resultatet i ungefär 30 sekunder, sedan stängs strömmen av automatiskt.
   Tryck på PWR-knappen medan strömmen är påslagen för att mäta en gång till.

3. Se sidan 98 för mer information om visningsinnehållet i varje läge.
4. Om du vill kontrollera mätningsloggen senare ska du anteckna loggnumret som visas på den externa skärmen.
   Numret motsvarar numret i logglistan (sidan 94).

Intern display Extern skärm

I lägena Faktiskt avständ, Horisontellt avständ, Höjd och Vinkel kan du mäta kontinuerligt i upp till ungefär 8 sekunder genom att hålla ned PWR-knappen. Under mätningen visas det uppmätta resultatet konsekutivt medan laserstrålningsmärket blinkar. Om du släpper knappen avbryts den kontinuerliga mätningen.

Anmärkning: Det senaste uppmätta resultatet är den enda loggpost som sparas och du kan kontrollera den i logglistan. Resultatfel sparas inte.

□ ■ Mätning med tvåpunktsläge

Innan du påbörjar mätningen ska du ställa in mätningsvisningsläget "tvåpunktsläge". Mer information finns i sidan 99.

1. Tryck på PWR-knappen för att slå på strömmen.

- När laseravständsmätaren är i viloläge blinkar Hgta den interna skärmen.

1. Sikta på målets första punkt och tryck på PWR-knappen för att mäta.

2. Mätresultatet för den första punkten visas som till höger.
   • Hgt slutar blinka och +bigja2 blinka.

3. Sikta på målets andra punkt och tryck på PWR-knappen för att mäta.

- +Hlyt2r blinka och mätresultatet visas. Se sidan 98 för mer information om visningsinnehållet.

Intern display Extern skärm

□ ■ Mätning med trepunktsläge

Innan du påbörjar mätningen ska du ställa in mätningsvisningsläget "trepunktsläge". Mer information finns i sidan 99. Utför mätningen tre gånger i ordningen ①, ② och ③ på bilden till höger. Punkterna ② och ③ kan utföras i valfri ordning.

1. Tryck på PWR-knappen för att slå på strömmen.

- När laseravständsmätaren är i viloläge blinkaHørå den interna skärmen.

1. Sikta på målets första punkt (①) och tryck på PWR-knappen för att mäta.

2. Mätresultatet (horisontellt avständ till den första punkten) visas som till höger.
   • Hor slutar blinka och Hjörjar blinka.

3. Sikta på målets andra punkt (②) och tryck på PWR-knappen för att mäta.

4. Mätresultatet (vinkel (1) och höjd (1)) visas som till höger.

5. Hglutar blinka och börjag blinka.

6. Sikta på målets tredje punkt (③) och tryck på PWR-knappen för att mäta.

- +Hlyt2r blinka och mätresultatet (vinkel (2) och höjd (2)) visas. Se sidan 98 för mer information om visningsinnehållet.

Intern display Extern skärm

Teknisk information

□ ■ Specifikationer

Mätinterall (faktiskt avstånd)*1			Avstånd: 7,5–1600 m/8–1750 yd/25–5250 ftVinkel: ±89°
Maximalt mätavstånd (träd)*1			1100 m/1200 yd/3600 ft
Visningssteg(inkrement)	Intern display	Fakt.(Faktiskt avstånd)	Huvudindikator: var 0,1 m/yd/ftUnderindikator: var 0,1 m/yd/ft (mindre än 999,9 m/yd/ft)var 1,0 m/yd/ft (1000,0 m/yd/ft och över)
		Hor (Horisontellt avstånd)Höjd	Var 0,1 m/yd/ft
		Vinkel Var 0,1°
	Extern skärn	Faktiskt avståndHorisontellt avståndHöjd	Var 0,1 m/yd/ft
		Vinkel Var 0,1°
Exakthet (faktiskt avstånd)*2			±0,3 m/±0,3 yd/±0,9 ft (mindre än 1000 m/1000 yd/3280 ft)±1,0 m/±1,0 yd/±3,0 ft (1000 m/1000 yd/3280 ft och över)
Förstoringsgrad (×) 6
Objektivets effektiva diameter (mm) 21
Synfältsvinkel (faktisk) (°) 7,5
Pupillavstånd (mm) 18,0
Utgångspupill (mm) 3,5
Dioptrijustering ±2,5 m-1
Mått (L × H × B) (mm/in. (tum))			110 × 74 × 42/4,3 × 2,9 × 1,7
Vikt (g/oz.) Ca 170/6,0 (utan batteri)
Driftstemperatur (°C/°F) -10 — +50/14 — 122
Driftsluftfuktighet (%RH) 80 eller lägre (utan kondensation)
Strömförsörjning			CR2-litiumbatteri × 1 (DC 3V)Automatisk avstängning (efter ung. 30 sekunder utan användning)
Konstruktion			Vattentät (upp till 1 m/3,3 fot i 10 minuter) ^3 , imtätBatterifacket är vattenresistent — motsvarande JIS/IEC-skydd, klass 4 (IPX4) (under Nikons testförhållanden) ^4
Elektromagnetisk kompatibilitet			FCC del15 underdelB klass B, EU: EMC-direktivet, AS/NZS, VCCI klassB, CU TR 020, ICES-003
Miljö RoHS, WEEE
Laserklassificering			IEC60825-1: Klass 1M/LaserproduktFDA/21 CFR Del 1040.10: Klass I Laserprodukt
Våglängd (nm) 905
Pulslängd (ns) 9,5
Uteffekt (W) 15
Strålens avvikelse (mrad) Vertikalt: 1,8, horisontellt:			0,25

• Specifikationerna för produkten kanske inte uppnås på grund av målobjektets form, texturen och egenskaperna hos ytan och/eller väderförhållandena.
  ^*1 Under Nikons mätförhållanden och referensvärden.
  ^2 Under Nikons mätförhållanden.
  *3 Vattentäta modeller Produkten är vattentät, och det optiska systemet skadas inte om produkten sänks ner eller tappas i vatten till ett maximalt djup om 1 m/3,3 fot i upp till 10 minuter.
  Produkten har följande fördelar:
• Kan användas i hög luftfuktighet, dammiga miljöer och regn utan risk för att interna funktioner skadas.
• Fylld med kvävgas, vilket gör att den står emot kondens och mögel.
  Observera emellertid följande när du använder Nikons Laseravständsmätare:
• Produkten får ej användas eller hållas under rinnande vatten.
• Om du upptäcker fukt på produktens rörliga delar ska du sluta använda den och torka bort fukten.
  ^*4 Batterifacket är vattenresistent, inte vattentätt. Vatten kan tränga in i produkten om avständsmätaren sänks ner i vatten. Om vatten tränger in i batterifacket ska all fukt torkas ur och batterifacket ska sedan stå och torka.

● Batteriets livslängd

Ca 9400 gånger (vid ca 20°C (68°F))

Denna siffra kan variera med temperatur och andra faktorer. Betrakta den bara som vägledande.

- Det batteri som medföljer denna Nikon laseravständsmätare är endast för driftskontroll. Dock kommer batteriets livslängd troligtvis att vara kortare än vad som anges ovan på grund av naturlig elektrisk urladdning.

Om laser

Denna produkt använder en osynlig laserstråle för mätning. Den mäter tiden det tar för laserstrålen att förfytta sig från laseravständsmätaren till målet och tillbaka. Laserreflexionsförmågan och mätresultaten kan variera efter klimat- och miljöförhållanden samt färg, struktur, storlek, form och andra egenskaper hos målet.

Mätningarna kan vara felaktiga eller misslyckas i följande fall:

• I snö, regn eller dimma
• Små eller smala mål
• Svart eller mörkt mål
• Målet har en stegvis yta
• Rörligt eller vibrerande mål
• Vit mätning av en vattenyta
• Målet mätt genom glas
• När målet är av glas eller en spegel
• När laserstrålen träffar snett mot målets reflekterande yta

□ ■ Felsökning/Reparation

Om produkten inte fungerar som förväntat kontrollerar du listan nedan innan du kontaktar din lokala återförsäljare eller butiken där du köpte den.

Problem Orsak/åtgärd
• Startar inte	Tryck på PWR-knappen (på avständsmätarens ovansida).Kontrollera att du har satt i batteriet på rätt sätt.Byt ut batteriet mot ett nytt.
• Mätningen fungerar inte• Anomala resultat	Kontrollera inställningarna.Kontrollera om produkten kan mäta ett stort mål i närheten (t.ex. en byggnad ungefär 15 m/15 yard/49 fot framför dig).Rengör linsen om så behövs.
• Det går inte att se den externa skärmen• Det är svårt att se den externa skärmen	Kontrollera bakgrundsbelysningsnivån för den externa skärmen och justera den efter behov.
• [8] visas i den interna displayen	Felindikering. Kontakta närmaste återförsäljare eller affären där du köpte produkten.

• Om en reparation erfordras kontaktar du din lokala återförsäljare eller butiken där du köpte produkten. Du får inte reparera eller ta isär produkten. Det kan leda till allvarliga olyckor.
  Observera att Nikon inte är ansvarigt för någon direkt eller indirekt skada om användaren själv försöker reparera eller ta isär produkten.

Nederlands

INHOUD

Inleiding

① Loggnummer
② Målingsresultat
③ Målingsvisningsmodus

Om målingsresultater

Ved nedadgående måling

Tryk på PWR-knappen. Tryk på MODE-knappen.

① Lognummer
② Måleresultat
③ Visningstilstand for måling

□ ■ Visningstilstanden for måling
