Tuotetyyppi	Metsätalouden lasermittari
Mitat (L x K x S)	n. 127 x 69 x 48 mm
Paino (ilman paristoja)	n. 200 g
Virtalähde	2x CR2 litiumparistoa
Mittausalue (heijastava)	jopa 1 600 m
Mittaustarkkuus	± 0,3 m
Suurennus	6x
Näyttö	LCD taustavalaistu
Vedenkestävyys	IPX4 (roiskevesisuojattu)
Laserluokka	Luokka 1M (silmäturvallinen)
Etäisyyden mittaus	Kerta- ja jatkuva mittaus
Korkeuden mittaus	Kyllä (trigonometrian avulla)
Kulman mittaus	Kyllä (pystykuima)
Vaakaetäisyys	Automaattinen laskenta
Kohteen prioriteettitilat	Ensimmäinen kohde / Viimeinen kohde / Kaukana
Optiikan pinnoitus	Monikerrospinnoitus
Puhdistus	Linssit puhdistetaan vain pehmeällä liinalla ja puhdistusnesteellä
Korjattavuus	Vain valtuutetut Nikon-huoltokeskukset

Usein kysytyt kysymykset - Forestry Pro II NIKON

Kuinka kytken Nikon Forestry Pro II:n päälle?

Mitä paristoja laite tarvitsee?

Kuinka mittaan puun korkeuden?

Voinko käyttää laitetta sateessa?

Mitä kohteen prioriteettitila 'Viimeinen kohde' tarkoittaa?

Kuinka puhdistan linssit oikein?

Laseri ei toimi - mitä voin tehdä?

Mikä takuu koskee Forestry Pro II:ta?

Voinko kiinnittää laitteen jalustaan?

Miksi näyttö näyttää 'Error'?

KÄYTTÖOHJE Forestry Pro II NIKON

Lue tämä ensin....186 TURVALLISUUS- JA KÄYTTÖHUOMAUTUKSET....187

Osien ja näyttöjen kuvaus

Nimikkeet/Kokoonpano....190 Näyttömerkinnät....191

Pariston asettaminen

Paristotyyppi....193 Pariston asettaminen....193 Pariston varaustason näyttö....193

Valikoissa siirtyminen

Etäisyyden näyttöyksikön muuttaminen (F1)....194 Kohteen prioriteettitilan muuttaminen (F2)....195 Ulkoisen näytön taustavalon voimakkuuden muuttaminen (F3)....196 Lokitoiminnon ottaminen käyttöön tai poistaminen käytöstä (F4)....197 Lokiluettelon tarkasteleminen (F5)....198

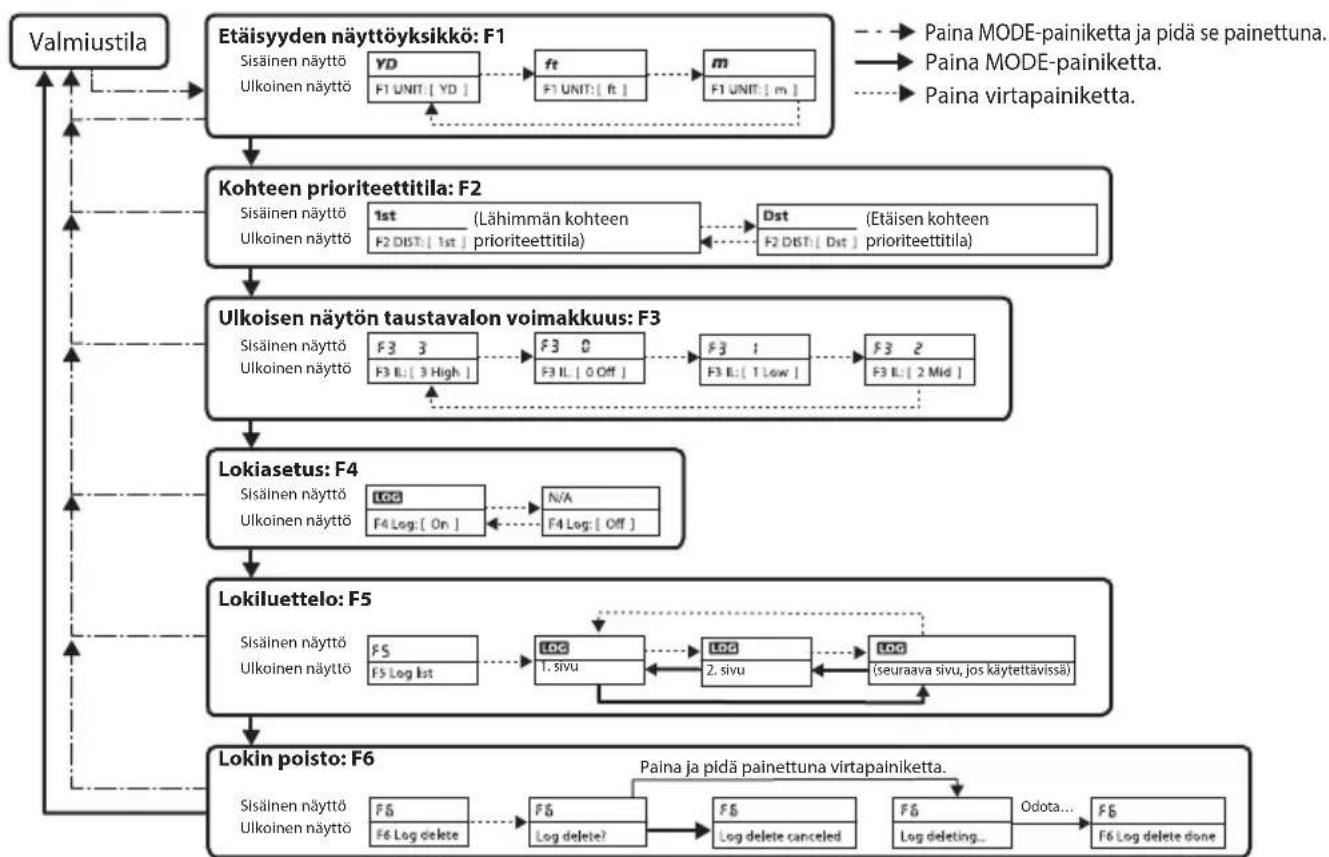

Kaikkien lokien poistaminen (F6)....199 Asetusvalikkojen käyttökaavio ....200

Mittaus

Sisäisen näytön tarkennuksen säätö....201 Mittausnäytön tila....202 Mittausnäytön tilan muuttaminen....203 Mittaus käynnissä....204 Kahden pisteen mittaustila....205 Kolmen pisteen mittaustila....206

Tekniset tiedot

Ominaisuudet....207 Vianetsintä/Korjaus....210

Johdanto

□ ■ Lue tämä ensin

Kiitämme sinua Nikon-laseretäisyysmittarin valinnasta.

Lue tämä käyttöohje huolellisesti ennen tämän tuotteen käyttöä oikean käytön varmistamiseksi.

Pidä tämä käyttöohje lukemisen jälkeen helposti saatavilla olevassa paikassa myöhempää tarvetta varten.

Käyttöohjeesta

• Mitään käyttöohjeen osaa ei saa monistaa, levittää, jäljentää, tallentaa tiedonhakujärjestelmään tai kääntää millekään kielellä missään muodossa, millään tavalla, ilman Nikonin etukäteistä kirjallista suostumusta.
• Tämän käyttöohjeen kuvat ja näytön sisältö saattavat poiketa todellisesta tuotteesta.
• Nikon ei vastaa mistään tämän käyttöohjeen mahdollisesti sisältämistä virheistä.
• Tämän tuotteen ulkonäkö, tekniset tiedot ja ominaisuudet voivat muuttua ilman ennakkoilmoitusta.

Mittaustuloksista

Tämä laite on perusmallin etäisyysmittari. Sen antamia mittaustuloksia ei voida käyttää virallisina todisteina.

- Radiohäiriöitä koskevista ohjaimista

• Tämä laite on FCC-määräysten osan 15 vaatimusten mukainen. Sen käyttöä koskevat seuraavat kaksi ehtoa:
  (1) Tämä laite ei saa aiheuttaa haitallisia häiriöitä ja
  (2) tämän laitteen tulee sietää kaikkia mahdollisia häiriöitä, mukaan lukien ei-toivottua toimintaa aiheuttavat häiriöt.
• Tämä laite on testattu ja todettu luokan B mukaiseksi digitaalilaitteeksi FCC-määräysten osan 15 ja Euroopan Unionin EMC-direktiivin edellyttämässä laajuudessa. Näiden rajoitusten tarkoituksena on varmistaa suojaus haitallisia häiriösignaaleja vastaan asuinalueilla. Tämä laite luo, käyttää ja säteilee radiotaajuusenergiaa, joten jos sitä ei suojata määräysten mukaisesti, se voi häiritä radioliikennettä. Tosin siitä ei ole mitään takuuta, että häiriötä ei esiinny tietyissä käyttökohteissa. Jos tämä laite häiritsee radion tai television käyttöä, mikä voidaan helposti selvittää kytkemällä laite pois ja päälle, kehotamme käyttäjää poistamaan häiriötekijät jollakin seuraavista toimenpiteistä:

- Suuntaa tai kohdista vastaanottoantenni uudelleen.

- Lisää laitteen ja vastaanottimen välistä keskinäistä etäisyyttä.

- Ota yhteys jälleenmyyjään tai asiantuntevaan radio-/TV-asentajaan avun saamiseksi.

Ilmoitus Kanadassa asuville asiakkaille CAN ICES-3(B)/NMB-3(B)

□ ■ TURVALLISUUS- JA KÄYTTÖHUOMAUTUKSET

Noudata tämän käyttöohjeen ohjeita tarkasti, jotta tuotteen käyttö on turvallista ja vältetään mahdolliset loukkaantumiset ja omaisuusvahingot käyttäjälle ja muille. Tuotteen oikea käyttö edellyttää ohjeiden perusteellista tuntemista.

VAROITUS

Tämä ilmoittaa, että väärinkäyttö annetut ohjeet laiminlyöden voi aiheuttaa vakavan loukkaantumisen tai kuoleman.

HUOMAUTUS

Tämä ilmoittaa, että väärinkäyttö annetut ohjeet laiminlyöden voi aiheuttaa loukkaantumisen tai aineellista vahinkoa.

TURVALLISUUSHUOMAUTUKSET (Laser)

Tämä tuote käyttää näkymätöntä lasersädettä. Huomioi seuraavat seikat:

VAROITUS

- Älä paina virtapainiketta silloin, kun katsot laserlähettimen aukkoon. Tästä voi aiheutua silmävammoja.

• Älä suuntaa silmiin.
- Älä osoita lasersädettä ihmisiä kohti.
- Älä katso lasereihin toisilla optisilla instrumenteilla, kuten linssien tai kiikareiden läpi. Tästä voi aiheutua silmävammoja.
- Kun et mittaa, pidä sormet poissa virtapainikkeelta välttääksesi laserin lähettämisen epähuomiossa.
- Kun laitetta ei käytetä pitkään aikaan, poista paristo.
- Älä pura, korjaa tai tee muutoksia tuotteeseen. Lasersäteily voi olla vahingollista terveydelle. Jos tuote puretaan, korjataan tai siihen tehdään muutoksia, valmistajan takuu ei enää kata sitä.
- Pidä tuote poissa lasten ulottuvilta.

TURVALLISUUSHUOMAUTUKSET (Monokulaari)

VAROITUS

- Älä koskaan katso suoraan aurinkoon, voimakkaaseen valoon tai lasereihin käyttäessäsi tätä tuotetta. Seurauksena voi olla vakava silmävamma tai sokeus.

HUOMAUTUS

• Älä jätä pakkauksessa käytettävää muovipussia tai pieniä osia pienten lasten ulottuville. Pussi saattaa tukkia lapsen suun ja nenän ja aiheuttaa tukehtumisen.
• Varmista, että lapset eivät vahingossa niele pieniä osia tai lisävarusteita. Jos lapset nielaisevat näitä osia, hakeudu välittömästi lääkärin hoitoon.
• Kytke tämä tuote pois käytöstä, kun sitä ei käytetä.
  • Kuljeta tätä tuotetta kotelossa.

• Jos tämä tuote ei toimi oikein mistä tahansa syystä, lopeta käyttäminen välittömästi ja ota yhteys valtuutettuun Nikonhuoltoon.

• Älä aseta tätä tuotetta epätasaiselle alustalle. Se voi tippua ja aiheuttaa loukkaantumisen tai vikatoiminnan.

• Älä käytä tätä tuotetta kävellessäsi.
  Voit törmätä johonkin tai kaatua ja aiheuttaa loukkaantumisen tai vikatoiminnan.
• Älä heiluta tätä tuotetta sen hihnasta. Voit osua muihin ja aiheuttaa loukkaantumisen.
• Tämän tuotteen kumiosat (kuten silmäsuppilo) tai toimitukseen kuuluvan kotelon ja hihnan kumiosat saattavat heikentyä, jos niitä käytetään tai varastoidaan pitkään. Heikentynyt kumi voi kiinnittyä vaatteisiin ja aiheuttaa tahroja. Tarkasta niiden kunto ennen käyttöä ja ota yhteys valtuutettuun Nikon-huoltoon, jos havaitset vian.
• Kumisen silmäsuppilon pitkäaikainen käyttö voi aiheuttaa ihon tulehtumista. Jos oireita kehittyy, lopeta käyttö ja hakeudu välittömästi lääkärin hoitoon.

HUOMAUTUKSET (Litiumparisto)

Litiumpariston vääränlainen käyttö voi johtaa sen vahingoittumiseen ja vuotamiseen, mikä aiheuttaa laitteen ruostumista tai käsien ja vaatteiden tahriintumista.

Huomioi seuraavat seikat:

• Asenna paristo oikein niin, että napaisuudet + ja – täsmäävät.
• Poista paristo, kun se on tyhjentynyt tai sitä ei käytetä pitkään aikaan.
• Pidä paristo pois tulen tai veden luota. Älä koskaan pura paristoa.
• Älä lataa litiumparistoa.
• Älä oikosulje paristolokeron liitäntää.
• Älä kanna paristoa avaimien tai kolikoiden kanssa samassa taskussa tai pussissa. Paristoon voi tulla oikosulku, ja se voi ylikuumentua.
• Jos litiumparistosta vuotavaa nestettä roiskuu vaatteille tai iholle, huuhtele runsaalla vedellä. Jos sitä joutuu silmiin tai suuhun, huuhtele vedellä ja hakeudu välittömästi lääkärin hoitoon.
• Hävitä litiumparisto paikallisten määräysten mukaisesti.

KÄSITTELY-JA KÄYTTÖHUOMAUTUKSET

• Älä altista tätä tuotetta iskuille.
• Jos tuote saa vahingossa voimakkaan iskun tai putoaa ja epäilet vikatoimintaa, ota välittömästi yhteys paikalliseen jälleenmyyjän tai valtuutettuun Nikon-huoltoon.
• Älä käytä tuotetta veden alla.
• Pyyhi sadepisarat, vesi, hiekka ja mutatahrat pois tuotteesta niin pian kuin mahdollista pehmeällä, puhtaalla liinalla.
• Kun tämä tuote altistuu äärimmäisille lämpötilamuutoksille (jos se esimerkiksi tuodaan nopeasti kylmästä paikasta kuumaan paikkaan tai päinvastoin), linssipinnoista voi tulla sameita. Älä käytä tuotetta, ennen kuin sameus on kadonnut.
• Älä jätä tuotetta autoon kuumana tai aurinkoisena päivänä äläkä myöskään lämpöä kehittävän laitteen läheisyyteen.

- Älä jätä okulaaria suoraan auringonvaloon. Kosteuden tiivistyminen linssin pinnalle voi vahingoittaa sisäisen näytön pintaa.

HOITO-JA KUNNOSSAPITOHUOMAUTUKSET

LINSSI

Varmista, ettet koske linssipintaa suoraan käsillä sen puhdistuksen aikana. Poista pöly tai nukka puhaltimella*. Jos linssissä on sormenjälkiä tai muita tahroja, joita ei voi poistaa puhaltimella, pyyhi linssi kuivalla pehmeällä liinalla tai silmälasien puhdistusliinalla pyörivin liikkein linssin keskeltä aloittaen ja kohti reunoja jatkaen. Pyyhkiminen liian kovaa tai pyyhkiminen kovalla materiaalilla saattaa vaurioittaa linssiä. Jos tämä ei onnistu, pyyhi linssiä varovasti liinalla, joka on kostutettu vähäisellä määrällä kaupallista linssinpuhdistusainetta.

PÄÄRUNKO

Poistettuasi pölyn kevyesti puhaltimen avulla puhdista rungon pinta pehmeällä, puhtaalla liinalla. Jos tuotetta on käytetty merenrannalla, pyyhi rungossa mahdollisesti oleva suola kostealla, pehmeällä, puhtaalla liinalla ja pyyhi sitten kuivaksi kuivalla liinalla. Älä käytä bentseeniä, tinneriä tai muuta orgaanista liuotinta sisältävää pesuainetta.

SÄILYTYS

Kosteissa tiloissa linssipintoihin voi tiivistyä vettä tai muodostua hometta. Siksi tuotetta on hyvä säilyttää kuivassa ja viileässä paikassa. Sen jälkeen kun olet käyttänyt etäisyysmittaria sateisena päivänä tai iltana, kuivaa se huolellisesti huoneenlämpötilassa ja säilytä kuivassa, viileässä paikassa.

* Kuminen puhdistustyökalu, joka puhaltaa ilmaa suuttimesta.

Fi Erillisen keräyksen merkki Euroopan maissa

Tämä merkki osoittaa, että tämä paristo kerätään erikseen.

Seuraavat maininnat koskevat vain käyttäjiä Euroopan maissa.

• Tämä paristo kerätään erikseen asianmukaisista keräyspisteistä. Älä hävitä paristoa talousjätteiden mukana.
• Lisätietoja saat jälleenmyyjältä tai paikallisilta jätehuoltoviranomaisilta.

Fi Erillisen keräyksen merkki Euroopan maissa

Tämä merkki osoittaa, että tämä tuote kerätään erikseen.

Seuraavat maininnat koskevat vain käyttäjiä Euroopan maissa.

• Tämä tuote kerätään erikseen asianmukaisista keräyspisteistä. Älä hävitä paristoa talousjätteiden mukana.
• Lisätietoja saat jälleenmyyjältä tai paikallisilta jätehuoltoviranomaisilta.

Osien ja näyttöjen kuvaus

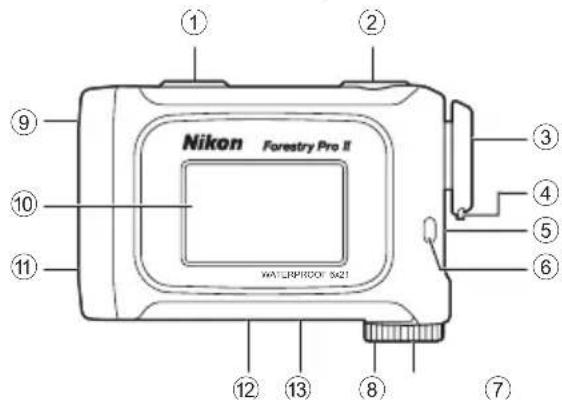

□ ■ Nimikkeet/Kokoonpano

① MODE-painike
② Virtapainike (VIRTA PÄÄLLE-/Mittauspainike)
③ 6-kertaisella suurennuksella varustettu okulaari
④ Silmäsuppilo/Diopterin säätörengas
⑤ Diopterin indeksi
⑥ Hihnan reikä
⑦ Paristolokeron kansi
⑧ Paristolokeron kannen Auki-merkintä
⑨ Monokulaarinen objektiivi/Laserlähettimen aukko
⑩ Ulkoinen näyttö
⑪ Näkymättömän laserin tunnistimen aukko
⑫ Tuotenumerotarra
⑬ Merkintä

Näyttömerkinnät

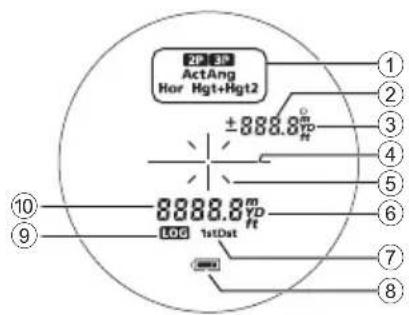

- Sisäinen näyttö

① Mittausnäytön tila ^1
② Etäisyys tai kulma ^2 (lisänäyttö)
- - - - : Mittaus epäonnistui tai etäisyyttä ei voi mitata
③ Mittayksikkö (°: kulma asteina/m: metri/YD: jaardi/ft: jalka)
④ Kohdemerkki
—|— : Tähtää mitattavaan kohteeseen. Sijoita kohde merkin keskelle.

⑤ Laserlähettimen merkki

: Tulee näkyviin, kun lasersäteilyä käytetään mittaamiseen. Älä katso objektiivilinssin puolelle, kun tämä merkki on näkyvissä.

⑥ Mittayksikkö (m: metri/YD: jaardi/ft: jalka)

⑦ Kohteen prioriteettitila (1st: Lähimmän kohteen prioriteettitila/Dst: Etäisen kohteen prioriteettitila)

⑧ Pariston varaustason näyttö

⑨ Lokin näyttö *3

⑩ Etäisyys tai korkeus *2 (päänäyttö)

----: Mittaus epäonnistui tai etäisyyttä ei voi mitata

*1 Katso lisätietoja kohdasta sivu 202.
^*2 Vaihtelee mittausnäytön tilan mukaan.
*3 Katso lisätietoja kohdasta "Lokin näyttö" (sivu 192) ja "Lokitoiminnon ottaminen käyttöön tai poistaminen käytöstä (F4)" (sivu 197).
- Okulaari suurentaa tämän tuotteen sisäistä näyttöä. Voit ehkä nähdä pölyä sisällä, mutta se ei vaikuta mittauksen tarkkuuteen.

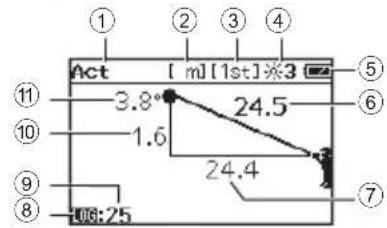

① Mittausnäytön tila ^*1
② Mittayksikkö (m: metri/YD: jaardi/ft: jalka)
③ Kohteen prioriteettitila (1st: Lähimmän kohteen prioriteettitila/Dst: Etäisen kohteen prioriteettitila)
④ Ulkoisen näytön taustavalon voimakkuus
⑤ Pariston varaustason näyttö
⑥ Todellinen etäisyys
⑦ Vaakasuora etäisyys
⑧ Lokin näyttö *2
⑨ Lokinumero ^4
⑩ Korkeus
⑪ Kulma

*1 Katso lisätietoja kohdasta sivu 202.
^*2 Katso lisätietoja kohdasta "Lokin näyttö" (sivu 192) ja "Lokitoiminnon ottaminen käyttöön tai poistaminen käytöstä (F4)" (sivu 197).

Ylöspäin mitattaessa

Sisäinen näyttö Ulkoinen näyttö Kuvaus
-LOGVilkkuu. Vilkkuu.		-100:25N-100:FIII-	Lokitoiminto on käytössä, mutta uusia lokeja ei tallenneta, koska tallennettujen lokien enimmäismäärä 250 on jo saavutettu.
LOGNäytetään jatkuvasti.		100:25Näytetään jatkuvasti.	Lokitoiminto on käytössä. Jos mittaus onnistuu, lokin numero näkyy ulkoisessa näytössä.
Ei näytetä. Ei näytetä. Lokitoiminto ei ole käytössä.

Pariston asettaminen

□ ■ Paristotyyppi

3V:n CR2-litiumparisto, 1 kpl

□ ■ Pariston asettaminen

1. Avaa paristolokeron kansi kiertämällä sitä vastapäivään.

2. Asenna paristo niin, että positiivinen (+) ja negatiivinen (−) napa on suunnattu oikein, kuten paristolokeron tarrassa on kuvattu.

3. Kiinnitä paristolokeron kansi, kierrä sitä myötäpäivään ja kiinnitä se tiukasti.

- Paristolokeron kannen kiertäminen voi olla vaikeaa, koska tuotteessa on kumitiiviste vesitiiviyden ylläpitämistä varten.

□ ■ Pariston varaustason näyttö

Sisäinen näyttö Ulkoinen näyttö Kuvaus
	Virran kytkemisen jälkeen, näkyy vain 2 sekunnin ajan.		Näytetään jatkuvasti.	Riittävästi tehoa käytettävissä.
	Virran kytkemisen jälkeen, näkyy vain 2 sekunnin ajan.		Näytetään jatkuvasti.	Teho laskemassa. Valmistaudu pariston vaihtoon.
	Näytetään jatkuvasti. Näytetään jatkuvasti.			Alhainen. Paristo tulee vaihtaa uuteen.
	Vilkkuu. 3 vilkunnan jälkeen automaattinen virrankatkaisu.		Vilkkuu. 3 vilkunnan jälkeen automaattinen virrankatkaisu.	Paristo on tyhjä. Vaihda paristo.

Valikoissa siirtyminen

• MODE-painikkeen käyttö

MODE-painiketta voi painaa kahdella tavalla. Käytä painiketta tämän käyttöohjeen kuvausten mukaisesti.

• "Painaminen ja painettuna pitäminen" tarkoittaa painikkeen painamista vähintään 1,5 sekunnin ajan.
• "Painaminen" tarkoittaa painikkeen nopeaa painallusta (alle 1,5 sekuntia).

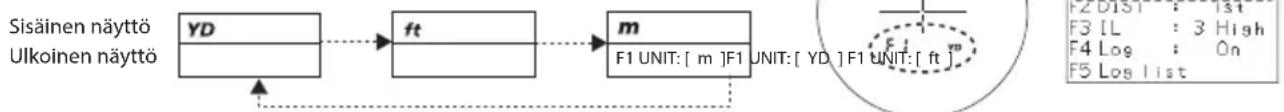

□ ■ Etäisyyden näyttöyksikön muuttaminen (F1)

Valitse mittaustulosten näyttöyksiköksi YD (jaardi), ft (jalka) tai m (metri). Oletusasetuksena on YD (jaardit).

1. Kytke laseretäisysmittari käyttöön painamalla virtapainiketta.
2. Paina MODE-painiketta ja pidä se painettuna.

- Etäisyyden näyttöyksikköä voidaan nyt muuttaa.

1. Asetus vaihtuu aina, kun virtapainiketta painetaan.

Sisäinen näyttö Ulkoinen näyttö

• Jos painat MODE-painiketta ja pidät sen painettuna tai et käytä painikkeita noin 30 sekuntiin, näytössä oleva asetus tallennetaan ja laseretäisyysmittari palaa valmiustilaan. Jos painikkeita ei käytetä noin 30 sekuntiin, laseretäisyysmittarin virta katkeaa.
• Asetus tallennetaan, vaikka laseretäisyysmittari kytketään POIS PÄÄLTÄ.

□ ■ Kohteen prioriteettitilan muuttaminen (F2)

Tässä Nikon-laseretäisyysmittarissa käytetään Lähimmän Kohteen Prioriteetin/Etäisen Kohteen Prioriteetin vaihtojärjestelmää. Tehdasasetus on Lähimmän kohteen prioriteettitila.

1. Kytke laseretäisyysmittari käyttöön painamalla virtapainiketta.
2. Paina MODE-painiketta ja pidä se painettuna.
3. Paina MODE-painiketta kerran.

- Kohteen prioriteettitilaa voidaan nyt muuttaa.

1. Asetus vaihtuu aina, kun virtapainiketta painetaan.

Sisäinen näyttö Ulkoinen näyttö

• Jos painat MODE-painiketta ja pidät sen painettuna tai et käytä painikkeita noin 30 sekuntiin, näytössä oleva asetus tallennetaan ja laseretäisyysmittari palaa valmiustilaan. Jos painikkeita ei käytetä noin 30 sekuntiin, laseretäisyysmittarin virta katkeaa.
• Asetus tallennetaan, vaikka laseretäisyysmittari kytketään POIS PÄÄLTÄ.

Lähimmän Kohteen Prioriteettitila ja Etäisen Kohteen Prioriteettitila Kun mitataan limittäisiä kohteita:

Lähimmän Kohteen Prioriteettitilassa näytetään etäisyys lähimpään kohteeseen ja Etäisen Kohteen Prioriteettitilassa näytetään etäisyys etäisimpään kohteeseen.

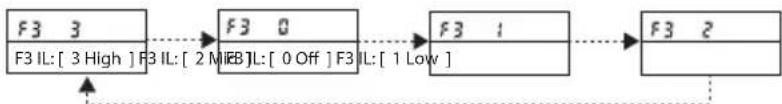

□ Ulkoisen näytön taustavalon voimakkuuden muuttaminen (F3)

Säädä ulkoisen näytön kirkkautta. Tehdasasetus on 3 (korkea). Taustavalon voimakkuudeksi voi valita 0 (pois) – 3 (korkea).

1. Kytke laseretäisyysmittari käyttöön painamalla virtapainiketta.
2. Paina MODE-painiketta ja pidä se painettuna.
3. Paina MODE-painiketta kahdesti.
4. Ulkoisen näytön taustavalon voimakkuutta voi nyt muuttaa.
5. Asetus vaihtuu aina, kun virtapainiketta painetaan.

Sisäinen näyttö Ulkoinen näyttö

Sisäinen näyttö Ulkoinen näyttö

• Jos painat MODE-painiketta ja pidät sen painettuna tai et käytä painikkeita noin 30 sekuntiin, näytössä oleva asetus tallennetaan ja laseretäisyysmittari palaa valmiustilaan. Jos painikkeita ei käytetä noin 30 sekuntiin, laseretäisyysmittarin virta katkeaa.
• Asetus tallennetaan, vaikka laseretäisyysmittari kytketään POIS PÄÄLTÄ.

□ ■ Lokitoiminnon ottaminen käyttöön tai poistaminen käytöstä (F4)

Mittauslokitoiminnon voi ottaa käyttöön tai poistaa käytöstä. Toiminto on käytössä tehdasasetuksissa.

• Jos mittaus onnistuu, lokin numero näkyy ulkoisessa näytössä. Numero on sama kuin lokiluettelon numero (sivu 198).

• Enintään 250 lokia voidaan tallentaa. Kun sekä sisäisen että ulkoisen näytön lokinäyttö vilkkuu (sivu 192), uusia lokeja ei voi tallentaa. Poista lokit F6-näppäimellä (sivu 199).

• Kytke laseretäisyysmittari käyttöön painamalla virtapainiketta.

• Paina MODE-painiketta ja pidä se painettuna.
• Paina MODE-painiketta kolme kertaa.

• Asetusta voi nyt muuttaa.

1. Asetus vaihtuu aina, kun virtapainiketta painetaan.

Sisäinen näyttö Ulkoinen näyttö

• Jos painat MODE-painiketta ja pidät sen painettuna tai et käytä painikkeita noin 30 sekuntiin, näytössä oleva asetus tallennetaan ja laseretäisyysmittari palaa valmiustilaan. Jos painikkeita ei käytetä noin 30 sekuntiin, laseretäisyysmittarin virta katkeaa.
• Asetus tallennetaan, vaikka laseretäisyysmittari kytketään POIS PÄÄLTÄ.

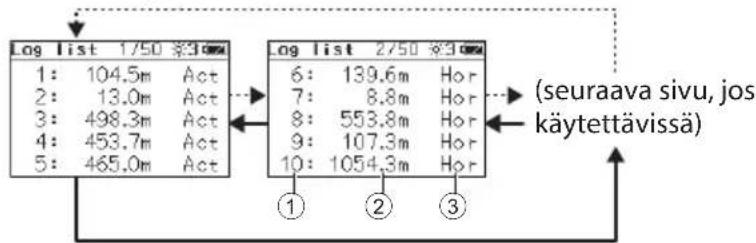

□ ■ Lokiluettelon tarkasteleminen (F5)

Mittauslokiia voi tarkastella ulkoisessa näytössä.

1. Kytke laseretäisysmittari käyttöön painamalla virtapainiketta.
2. Paina MODE-painiketta ja pidä se painettuna.
3. Paina MODE-painiketta neljä kertaa.
4. Siirry lokiluettelotilaan painamalla virtapainiketta.

• Näytä seuraava sivu painamalla virtapainiketta.
- Näytä edellinen sivu painamalla MODE-painiketta.

Sisäinen näyttö

Sisäinen näyttö Ulkoinen näyttö

Ulkoinen näyttö

Paina virtapainiketta.
→ Paina MODE-painiketta.

① Lokinumero
② Mittaustulos
③ Mittausnäytön tila

• Jos painat MODE-painiketta ja pidät sen painettuna tai et käytä painikkeita noin 30 sekuntiin, laseretäisyysmittari palaa valmiustilaan. Jos painikkeita ei käytetä noin 30 sekuntiin, laseretäisyysmittarin virta katkeaa.
• Enintään 250 lokia (50 sivua) voidaan näyttää.

□ ■ Kaikkien lokien poistaminen (F6)

1. Kytke laseretäisyysmittari käyttöön painamalla virtapainiketta.
2. Paina MODE-painiketta ja pidä se painettuna.
3. Paina MODE-painiketta viisi kertaa.
4. Paina virtapainiketta.

5. Ulkoisessa näytössä näkyy viesti "Log Delete?".

6. Poista kaikki lokit painamalla virtapainiketta ja pitämällä se painettuna. Poistettuja tietoja ei voi palauttaa.
   • Peruuta poisto painamalla MODE-painiketta.

7. Laseretäisyysmittari palaa "F6 Log delete" -näyttöön.

- Jos painat MODE-painiketta tai et käytä painikkeita noin 30 sekuntiin, laseretäisyysmittari palaa valmiustilaan. Jos painikkeita ei käytetä noin 30 sekuntiin, laseretäisyysmittarin virta katkeaa.

Sisäinen näyttö Ulkoinen näyttö

□ ■ Asetusvalikkojen käyttökaavio

• Jos painat MODE-painiketta ja pidät sen painettuna tai et käytä painikkeita noin 30 sekuntiin asetusvalikkoja käytettäessä, laseretäisyysmittari palaa valmiustilaan. Jos painikkeita ei käytetä noin 30 sekuntiin, laseretäisyysmittarin virta katkeaa.

Mittaus

Varo — Muut kuin tässä kuvatut ohjaimet, säädöt tai toimintatavat saattavat aiheuttaa lasersäteilystä aiheutuvia, terveyteesi kohdistuvia negatiivisia vaikutuksia tai vaurioita.

- Ennen mittausta on varmistettava jokainen valikkoasetus. Lisätietoja on kohdassa "Valikoissa siirtyminen" (sivu 194).

Sisäisen näytön tarkennuksen säätö

Jos sisäistä näyttöä on vaikea nähdä, säädä tarkennusta seuraavalla tavalla.

1. Kytke virta painamalla virtapainiketta.
2. Katso okulaarin läpi ja käännä diopterin säätörengasta, kunnes sisäinen näyttö tarkentuu.

Diopterin säätörengas

□ ■ Mittausnäytön tila

Seuraavat kuusi tilaa ovat käytettävissä. Mittaustulokset voi vahvistaa sekä sisäisessä että ulkoisessa näytössä. Ulkoisessa näytössä näytetään tarkemmat tiedot.

Todellisen etäisyyden tila	Vaakasuoran etäisyyden tila	Korkeustila Kulmatila		Ulkoinen näyttö	(koskee kaikkia neljää vasemmalla esitettyä tilaa)Todellinen etäisyys
Sisäinen näyttö	Sisäinen näyttö	Sisäinen näyttö		Sisäinen näyttö
2 pisteen tila (kahden pisteen välinen korkeus)			Sisäinen näyttö	Ulkoinen näyttö
Näyttää kahden pisteen välisen korkeuden (pystysuoran erotuksen), joka lasketaan pisteiden todellisen etäisyyden ja kulman avulla.
3 pisteen tila (kahden pisteen välinen korkeus)			Sisäinen näyttö	Ulkoinen näyttö
Näyttää kahden pisteen välisen korkeuden (pystysuoran erotuksen). Tämä tila laskee ja näyttää toisen ja kolmannen pisteen välisen korkeuden, joka lasketaan käyttämällä vaakasuoraa etäisyyttä kohteeseen (1. piste) ja kahden muun pisteen kulmatietoja (2. ja 3. piste).

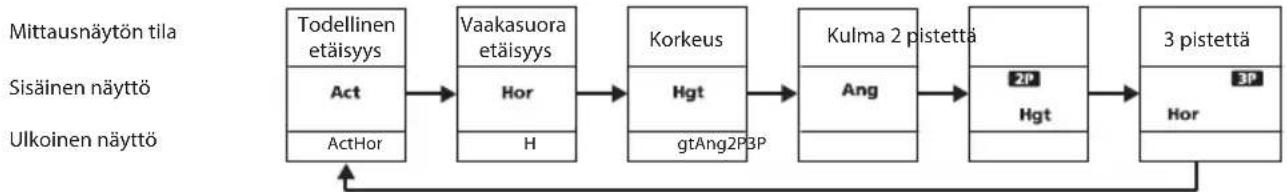

□ ■ Mittausnäytön tilan muuttaminen

1. Kytke laseretäisyysmittari käyttöön painamalla virtapainiketta.
2. Tila vaihtuu aina, kun painat MODE-painiketta.

• Aloita mittaus käyttämällä näytössä näkyvää tilaa painamalla virtapainiketta.
• Jos painikkeita ei käytetä noin 30 sekuntiin, näytössä oleva asetus tallennetaan ja laseretäisyysmittarin virta katkeaa.
• Asetus tallennetaan, vaikka laseretäisyysmittari kytketään POIS PÄÄLTÄ.

□ ■ Mittaus käynnissä

Todellisen etäisyyden tilaa käytetään esimerkkinä.

1. Kytke virta painamalla virtapainiketta.

- Jos et käytä painikkeita noin 30 sekuntiin, virta katkeaa automaattisesti.

1. Tähtää kohteeseen.

Sijoita kohdemerkin keskikohta kohteeseen.

1. Mittaa painamalla virtapainiketta.

2. Mittauksen jälkeen mitattuja tuloksia näytetään noin 30 sekunnin ajan, jonka jälkeen virta kytkeytyy automaattisesti pois päältä. Mittaa uudelleen painamalla virtapainiketta virran ollessa kytkettynä.

3. Lisätietoja kunkin tilan näytöistä on kohdassa sivu 202.
4. Jos haluat tarkistaa mittauslokin myöhemmin, huomioi ulkoisessa näytössä näkyvä lokinumero. Numero on sama kuin lokiluettelon numero (sivu 198).

Sisäinen näyttö Ulkoinen näyttö

Todellisen etäisyyden, vaakasuoran etäisyyden, korkeuden ja kulman tilojen avulla voit mitata keskeytyksettä noin 8 sekuntia painamalla ja pitämällä painettuna virtapainiketta. Mittauksen aikana laserin säteilymerkki vilkkuu ja näyttää sitten mitatun tuloksen peräkkäin. Jos nostat sormesi painikkeelta, jatkuva mittaus keskeytyy.

Huomautus: Ainoastaan viimeinen mittaustulos tallennetaan lokiiin ja sen voi tarkistaa lokiluettelosta. Mittausvirheitä ei tallenneta.

□ ■ Kahden pisteen mittaustila

Ennen mittauksen aloittamista aseta mittausnäyttötilaksi kahden pisteen mittaus "2 pisteen tila". Lisätietoja on kohdassa sivu 203.

1. Kytke virta painamalla virtapainiketta.

- Kun laseretäisyysmittari on valmiustilassa, Hgtlkkuu sisäisessä näytössä.

1. Tähtää kohteen ensimmäiseen pisteeseen ja mittaa painamalla virtapainiketta.

2. Ensimmäisen pisteen mittaustulos näytetään oikealla olevan kuvan mukaisesti.
   • Hgt lakkaa vilkkumasta ja +Hgt2vilkkua.

3. Tähtää kohteen toiseen pisteeseen ja mittaa painamalla virtapainiketta.

- +Hgkt2a vilkkumasta ja mittaustulos tulee näyttöön. Lisätietoja näytön sisällöstä on kohdassa sivu 202.

Sisäinen näyttö Ulkoinen näyttö

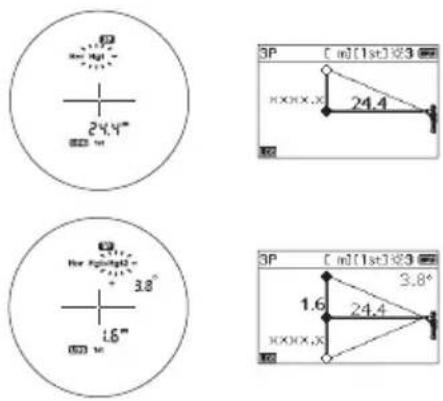

□ ■ Kolmen pisteen mittaustila

Ennen mittauksen aloittamista aseta mittausnäyttötilaksi kolmen pisteen mittaus "3 pisteen tila". Lisätietoja on kohdassa sivu 203. Tee kolme mittausta, pisteet ①, ② ja ③, oikealla olevan kuvan mukaisessa järjestyksessä. Pisteiden ② ja ③ keskinäisellä järjestyksellä ei ole väliä.

1. Kytke virta painamalla virtapainiketta.

- Kun laseretäisyysmittari on valmiustilassa, Horilkkuu sisäisessä näytössä.

1. Tähtää kohteen ensimmäiseen pisteeseen (①) ja mittaa painamalla virtapainiketta.

2. Mittaustulos (vaakasuora etäisyys ensimmäiseen pisteeseen) näytetään oikealla olevan kuvan mukaisesti.
   • Hor lakkaa vilkkumasta ja Halkaa vilkkua.

3. Tähtää kohteen toiseen pisteeseen (②) ja mittaa painamalla virtapainiketta.

4. Mittaustulos (kulma "Ang" (1) ja korkeus "Hgt" (1)) näytetään oikealla olevan kuvan mukaisesti.

5. Hgakkaa vilkkumasta ja alkagykukua.

6. Tähtää kohteen kolmanteen pisteeseen (③) ja mittaa painamalla virtapainiketta.

- +Hgkt2a vilkkumasta ja mittaustulos (kulma "Ang" (2) ja korkeus "Hgt" (2)) näytetään. Lisätietoja näytön sisällöstä on kohdassa sivu 202.

Sisäinen näyttö Ulkoinen näyttö

Tekniset tiedot

□ ■ Ominaisuudet

Mittausalue (todellinen etäisyys)*1			Etäisyys: 7,5-1 600 m/8-1 750 yd./25-5 250 ftKulma: ±89°
Maksimimittausetäisyys (puu)*1			1 100 m/1 200 yd./3 600 ft
Näytönmittaustarkkuus	Sisäinen näyttö	Act(Todellinen etäisyys)	Päänäyttö: tarkkuus 0,1 m/yd./ftLisänäyttö: tarkkuus 0,1 m/yd./ft (lyhyempi kuin 999,9 m/yd./ft)tarkkuus 1,0 m/yd./ft (1 000,0 m/yd./ft ja enemmän)
		Hor (Vaakasuora etäisyys)Hgt (Korkeus)	Tarkkuus 0,1 m/yd./ft
		Ang (Kulma) Tarkkuus 0,1°
	Ulkoinen näyttö	Todellinen etäisyysVaakasuora etäisyysKorkeus	Tarkkuus 0,1 m/yd./ft
		Kulma Tarkkuus 0,1°
Tarkkuus (todellinen etäisyys)*2			±0,3 m/±0,3 yd./±0,9 ft (lyhyempi kuin 1 000 m/1 000 yd./3 280 ft)±1,0 m/±1,0 yd./±3,0 ft (1 000 m/1 000 yd./3 280 ft ja enemmän)
Suurennus (×) 6
Objektiivin linssin tehollinen läpimitta (mm) 21
Kulmamääräinen näkökenttä (todellinen) (°) 7,5
Katseluetäisyys (mm) 18,0
Lähtöaukko (mm) 3,5
Diopterin säätö ±2,5 m-1
Mitat (pituus × korkeus × leveys) (mm/tuumaa)			110 × 74 × 42/4,3 × 2,9 × 1,7
Paino (g/oz.) Noin 170/6,0 (ilman paristoa)
Käyttölämpötila (°C/°F) -10 — +50/14 —122
Kosteus käyttöolosuhteissa (%, suhteellinen) 80 tai alle (ei kastekondensaatiota)
Virtalähde			CR2-litiumparisto, 1 kpl (3V DC)Automaattinen virrankatkaisu (kun käyttämättä noin 30 sekuntia)
Rakenne			Vesitiivis (10 minuuttia jopa 1 metrin/3,3 jalan syvyydessä) ^43 , sumunkestävä Akkukotelo on sadevesitiivis — vastaa JIS/IEC-suojausluokkaa 4 (IPX4) (Nikonin testiolosuhteissa) ^44
Sähkömagneettinen yhteensopivuus			FCC Osa15 AlaOsaB luokka B, EU:EMC-direktiivi, AS/NZS, VCCI-luokkaB, CU TR 020, ICES-003
Ympäristö RoHS, WEEE
Laserluokka			IEC60825-1: Luokan 1M/LasertuoteFDA/21 CFR Osa 1040.10: Luokan I Lasertuote
Aallonpituus (nm) 905
Pulssin kestoaika (ns) 9,5
Teho (W) 15
Suuntapoikkeama (mrad) Pystysuora: 1,8, Vaakasuora: 0,25

• Tuotteen ominaisuuksia ei ehkä saavuteta kohteen muodon, pinnan rakenteen ja ominaisuuksien ja/tai sääolosuhteiden vuoksi.
  *1 Nikonin mittausolosuhteissa ja viitearvojen mukaan.
  ^*2 Nikonin mittausolosuhteissa.
  ^3 Vesitiiviit mallit

Tällä tuotteella on vesitiiviysominaisuksia, ja sen optinen järjestelmä tai havainnointiominaisuudet eivät vahingoitu, jos se upotetaan tai pudotetaan veteen enintään 1 metrin/3,3 jalan syvyyteen korkeintaan 10 minuutin ajaksi.

Tällä tuotteella on seuraavat edut:

• Voidaan käyttää kosteissa, pölyisissä tai sateisissa olosuhteissa ilman vahingoittumisen vaaraa.
• Typpitäytteiset mallit ovat huurtumattomat eivätkä muodosta hometta.

Huomioi kuitenkin seuraavat asiat Nikonin laseretäisyysmittarin käytössä:

• Älä käytä tai pidä tuotetta juoksevassa vedessä.
• Jos tuotteen liikkuvissa osissa näkyy kosteutta, lopeta käyttö ja pyyhi kosteus pois.

^*4 Akkukotelo on sadevesitiivis, mutta ei vedenkestävä. Jos Rangefinder upotetaan veteen, sen sisään voi päästä vettä. Jos paristolokeron sisään pääsee vettä, pyyhi kosteus pois ja anna lokeron kuivua.

- Pariston kestoaika

Noin 9 400 kertaa (noin lämpötilassa 20°C (68°F))

Tämä saattaa vaihdella ympäristön lämpötilan ja muiden tekijöiden. Määrä on vain suuntaa-antava.

- Tämän Nikon-laseretäisyysmittarin mukana toimitettu paristo on tarkoitettu toiminnan tarkastamiseen. Luonnollisen sähköisen purkautumisen vuoksi pariston kestoaika on todennäköisesti lyhyempi kuin edellä on mainittu.

Tietoja laserista

Tämä tuote käyttää näkymätöntä lasersädettä mittaukseen. Se mittaa ajan, jonka lasersäde tarvitsee kulkiessaan etäisyysmittarilta kohteelle ja takaisin. Laserheijastuksen laatu ja mittaustulokset vaihtelevat ilmaston ja ympäristöolosuhteiden sekä kohteen värin, pinnanlaadun, koon, muodon ja muiden ominaisuuksien mukaan.

Mittaustulos voi olla epätarkka tai virheellinen seuraavissa tapauksissa:

• Lumessa, sateessa tai sumussa
• Pieni tai kapea kohde
• Musta tai tumma kohde
• Kohteen pinnassa on porrastuksia
• Kohde liikkuu tai tärisee
• Kun kohteeksi valitaan veden pinta
• Kohdetta mitataan lasin läpi
• Jos kohde on lasia tai peili
• Kun laser osuu kohteen heijastavaan pintaan vinossa

□ ■ Vianetsintä/Korjaus

Jos tuote ei toimi odotetulla tavalla, tarkasta alla oleva luettelo ennen kuin otat yhteyden paikalliseen jälleenmyyjään tai tuotteen ostopaikkaan.

- Jos tuotteen kanssa ilmenee ongelmia.

Ongelma Syy/Ratkaisu
Ei käynnisty	Paina virtapainiketta (rungon yläosassa).Tarkista, että paristo on asetettu oikein.Vaihda paristo uuteen.
Mittaus ei onnistuPoikkeava tulos	Vahvista asetukset.Vahvista, että se kykenee mittaamaan lähelläsi sijaitsevan suuren kohteen (esimerkki: rakennus n. 15 metrin/15 jaardin/49 jalan päässä edessäsi).Puhdista linssin pinta tarvittaessa.
Ulkoista näyttöä ei voi nähdäVaikea nähdä ulkoista näyttöä	Tarkista ulkoisen näytön taustavalon voimakkuus ja muuta sitä tarpeen mukaan.
ä] näkyy sisäisessä näytössä	Vikailmoitus. Ota yhteyttä paikalliseen jälleenmyyjään tai myymälään, josta ostit tuotteen.

- Jos vaadit korjausta, ota yhteys paikalliseen jälleenmyyjään tai tuotteen ostopaikkaan.

Älä korjaa tai pura osiin. Sillä saattaa olla vakavia seurauksia.

Huomaa, ettei Nikon vastaa mistään suorasta tai epäsuorasta vahingosta, jos käyttäjä yrittää korjata tuotetta tai purkaa sitä osiin.

Norsk

INNHOLD

Introduksjon
