Produkttype	Laseravstandsmåler for skogbruk
Mål (B x H x D)	ca. 127 x 69 x 48 mm
Vekt (uten batteri)	ca. 200 g
Strømforsyning	2x CR2 litiumbatterier
Måleområde (reflekterende)	opptil 1.600 m
Målenøyaktighet	± 0,3 m
Forstørrelse	6x
Display	LCD med bakgrunnsbelysning
Vannbeskyttelse	IPX4 (sprutvannsbeskyttet)
Laserklasse	Klasse 1M (øyetrygg)
Avstandsmåling	Enkelt- og kontinuerlig måling
Høydemåling	Ja (via trigonometri)
Vinkelmåling	Ja (vertikal vinkel)
Horisontal avstand	Automatisk beregning
Målprioritetsmoduser	Første mål / Siste mål / Fjernt
Optikkbelegg	Flerlagsbelegg
Rengjøring	Rengjør linser kun med myk klut og rengjøringsvæske
Reparerbarhet	Kun av autoriserte Nikon-servicesentre

Ofte stilte spørsmål - Forestry Pro II NIKON

Hvordan slår jeg på Nikon Forestry Pro II?

Hvilke batterier trenger enheten?

Hvordan måler jeg høyden på et tre?

Kan jeg bruke enheten i regn?

Hva betyr målprioritetsmodusen 'Siste mål'?

Hvordan rengjør jeg linsene riktig?

Laseren fungerer ikke – hva kan jeg gjøre?

Hvilken garanti gjelder for Forestry Pro II?

Kan jeg montere enheten på stativ?

Hvorfor viser displayet 'Error'?

BRUKSANVISNING Forestry Pro II NIKON

Typ av batteri....89

Les dette først....212

SIKKERHETS- OG BRUKSTILTAK....213

Beskrivelse av deler og indikatorer

Nomenklatur/Sammensetning....216

Indikatorer 217

Sette inn batteriet

Batteritype....219

Sette inn batteriet....219

Batterinivåindikator 219

Navigere i menyene

Endring av visningsenhet i displayet (F1) ......220

Endring av modusen for prioritert mål (F2)......221

Endre motlysnivået for ekstern skjerm (F3)......222

Aktivere eller deaktivere loggfunksjonen (F4) ...223

Vise logglisten (F5) 224

Slette alle logger (F6)....225

Diagram over innstillingsmenyene ....226

Måling

Justere fokuset for det interne displayet......227

Målingsvisningsmodus....228

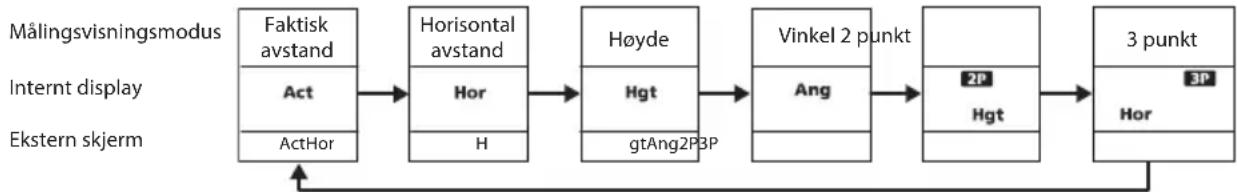

Endring av visningsmodus for målinger .....229

Måling 230

Måle med 2 punkt-modus....231

Måle med 3 punkt-modus....232

Tekniske merknader

Spesifikasjoner....233

Feilsøking/Reparasjon....236

Introduksjon

□ ■ Les dette først

Takk for at du har kjøpt en Nikon-laseravstandsmåler.

Les disse instruksjonene omhyggelig før du bruker produktet for å sørge for at du bruker det riktig.

Oppbevar denne håndboken lett tilgjengelig for senere referanse etter at du har lest den.

- Om håndboken

• Ingen del av håndboken skal reproduseres, overføres, transkriberes, lagres i et gjenfinningssystem eller oversettes uten skriftlig tillatelse fra Nikon.
• Illustrasjonene og skjermbildene som vises i denne håndboken, kan avvike fra det faktiske produktet.
• Nikon vil ikke holdes ansvarlig for eventuelle feil i denne håndboken.
• Produktets utseende, spesifikasjoner og egenskaper kan endres uten varsel.

Om måleresultater

Denne enheten er en grunnleggende avstandsmåler. Måleresultater fra den kan ikke brukes som formelle bevis.

• Denne enheten etterkommer kravene i del 15 i FCC-reglene. Bruk av enheten er underlagt følgende to betingelser:
  (1) Denne enheten må ikke forårsake sjenerende interferens, og
  (2) Denne enheten må tåle alle typer interferens, inkludert interferens som kan føre til uønskede virkninger.
• Dette utstyret er testet og funnet å overholde grensene for en digital enhet i klasse B, i henhold til del 15 i FCC-reglene og EU EMC-direktivet. Disse grensene er utarbeidet for å gi en rimelig beskyttelse mot skadelig interferens fra en installasjon i en bolig. Utstyret genererer, benytter og kan sende ut radiofrekvensenergi og kan, hvis det ikke monteres og brukes i henhold til instruksjonene, føre til skadelig interferens for radiokommunikasjon. Det er imidlertid ingen garanti for at det ikke vil være interferens i en bestemt installasjon. Hvis dette utstyret gir sjenerende interferens for radio- eller TV-mottak, noe som kan avgjøres ved å slå utstyret av og på igjen, anbefales det at brukeren prøver å korrigere interferensen ved hjelp av ett av disse tiltakene:
• Snu eller plasser mottakerantennen på et annet sted.
• ∅k avstanden mellom utstyret og mottakeren.
  • Ta kontakt med forhandleren eller en erfaren radio-/TV-tekniker for hjelp.

Melding til forbrukere i Canada

CAN ICES-3(B)/NMB-3(B)

□ ■ SIKKERHETS- OG BRUKSTILTAK

Følg retningslinjene i denne håndboken nøye slik at du bruker utstyret på sikker måte og unngår potensielle personskader eller skader på eiendom. Forstå innholdet grundig for korrekt bruk av dette produktet.

ADVARSEL

Dette symbolet indikerer at feilaktig bruk som ikke tar hensyn til innholdet som beskrives her, kan forårsake død eller alvorlige personskader.

FORSIKTIG

Dette symbolet indikerer at feilaktig bruk som ikke tar hensyn til innholdet som beskrives her, kan forårsake personskade eller materiell skade.

SIKKERHETSTILTAK (Laser)

Dette produktet bruker en usynlig laserstråle. Følg disse retningslinjene nøye:

ADVARSEL

- Trykk ikke ned på-/av-knappen mens du ser inn i åpningen for

laserstråle. Du kan skade øynene.

• Sikt aldri på øynene.
- Pek aldri laseren mot mennesker.
- Du må ikke se på laseren med et annet optisk instrument, for eksempel linser eller kikkerter. Du kan skade øynene.
- Når du ikke måler, må du holde fingrene borte fra på-/av-knappen for å unngå at du utilsiktet sender ut laserstrålen.
- Når avstandsmåleren ikke skal brukes i en lengre periode, må du ta ut batteriet.
- Du må ikke demontere, ombygge eller reparere produktet. Laserstrålen som sendes ut, kan være helseskadelig. Et produkt som er demontert, ombygget eller reparert, er ikke garantert av produsenten.
- Oppbevar produktet utenfor barns rekkevidde.

SIKKERHETSTILTAK (Monokular)

ADVARSEL

- Se aldri rett mot solen, et internst lys eller mot laserstråler när du bruker dette produktet. Det kan skade øynene alvorlig, eller forårsake blindhet.

FORSIKTIG

• Sørg for å holde plastposen som brukes for innpakning av produktet, eller andre små deler, ute av rekkevidde for barn. Posen kan blokkere munn og nese, og føre til at de ikke får puste.
• Sørg for at barn ikke svelger små deler eller tilbehør. Hvis et barn svelger en slik del, må du straks ta kontakt med lege.
• Slå av produktet när det ikke er i bruk.
• Når du bærer dette produktet, skal det oppbevares i vesken.

• Hvis dette produktet ikke fungerer som det skal, må du straks slutte å bruke det, og ta kontakt med en autorisert Nikonservicerepresentant.

• Du må ikke sette dette produktet på et ustabilt sted. Det kan falle ned og forårsake skader eller funksjonsfeil.

• Du må ikke bruke dette produktet mens du går. Du kan krasje inn i ting eller falle og forårsake personskader eller funksjonsfeil.
• Du må ikke svinge produktet etter bærestroppen. Det kan treffe noen og forårsake personskade.
• Gummidelene i produktet (f.eks. øyemuslingen) eller gummideler på vesken og stroppen kan forringes hvis de brukes eller oppbevares over lang tid. Forringet gummi kan feste seg på tøy og forårsake flekker. Kontroller tilstanden før bruk, og ta kontakt med en autorisert Nikonservicerepresentant hvis du finner defekter.
• Bruk av øyemuslinger av gummi i en lengre periode kan forårsake hudinflammasjon. Hvis det oppstår symptomer på dette, må du avslutte bruken og straks ta kontakt med en lege.

Feil bruk kan føre til at litium-batteriet sprekker og lekker, noe som kan føre til korrosjon på utstyr og flekker på klær.

Følg disse retningslinjene nøye:

• Installer batteriet med + og - -polene plassert riktig vei.
• Ta ut batteriet när det er utgått eller hvis utstyret ikke skal brukes på lenge.
• Hold batteriet unna ild og vann. Batteriet må aldri demonteres.
  • Du må ikke lade litium-batteriet.
• Kontakten i batterirommet må ikke kortsluttes.
• Batteriet må ikke oppbevares sammen med nøkler eller mynter i en lomme eller veske. Det kan føre til overoppvarming hvis batteriet kortsluttes.
• Hvis væske fra litium-batteriet kommer i kontakt med klær eller hud, må du skylle med mye vann. Hvis det kommer inn i øynene eller munnen, må du straks skylle med vann og deretter ta kontakt med lege.
• Når du kaster litium-batteriet, må du følge det lokale regelverket.

HÄNDTERING OG DRIFTSTILTAK

• Ikke utsett produktet for støt.
• Hvis du utilsiktet påførte produktet et kraftig støt eller fall og mistenker en feilfunksjon, skal du umiddelbart ta kontakt med en lokal forhandler eller en autorisert Nikon-servicerepresentant.
  • Ikke bruk produktet under vann.
• Tørk eventuelt regn, vann, sand eller søle av produktet så fort som mulig med en myk og ren klut.
• Hvis dette produktet utsettes for plutselige temperaturendringer (rett fra et kaldt sted til et varmt sted, og motsatt), kan det forekomme kondens på objektivoverflatene. Du må ikke bruke produktet før kondensen har fordampet.
• Du må ikke la produktet ligge i bilen på en varm eller solrik dag eller i nærheten av utstyr som genererer varme.

- Ikke utsett okularet for direkte sollys. Kondensatoreffekten til linsen kan skade overflaten på det interne displayet.

Rengjør husets overflate med en myk, ren klut etter at du har blåst vekk støv forsiktig med en blåsebelg. Etter at du har brukt det ved sjøen, skal du tørke av salt som kan være på husets overflate med en fuktet, myk og ren klut, og deretter tørke av med en tørr klut. Ikke bruk benzen, tynner eller andre rengjøringsmidler som inneholder løsningsmidler.

OPPBEVARING

Det kan forekomme kondens eller mugg på objektivoverflaten ved høy fuktighet. Produktet må derfor oppbevares på et kjølig, tørt sted. Hvis enheten har vært brukt i regnvær eller om natten, må den tørkes grundig ved romtemperatur og oppbevares på et kjølig, tørt sted.

* Et rengjøringsverktøy av gummi som blåser luft gjennom en dyse.

No Symbol for kildesortering i europeiske land

Dette symbolet indikerer at dette batteriet skal kildesorteres. Følgende punkter gjelder for alle europeiske brukere.

• Dette batteriet skal kildersorteres på godkjente innsamlingspunkter/miljøstasjoner. Må ikke kastes med normalt husholdningsavfall.
• For mer informasjon, kontakt din forhandler eller lokale myndigheter.

No Symbol for kildesortering i europeiske land

Dette symbolet indikerer at dette produktet skal kildesorteres. Følgende punkter gjelder for alle europeiske brukere.

- Dette produktet skal kildersorteres på godkjente innsamlingspunkter/miljøstasjoner. Må ikke kastes med normalt husholdningsavfall.

- For mer informasjon, kontakt din forhandler eller lokale myndigheter.

Beskrivelse av deler og indikatorer

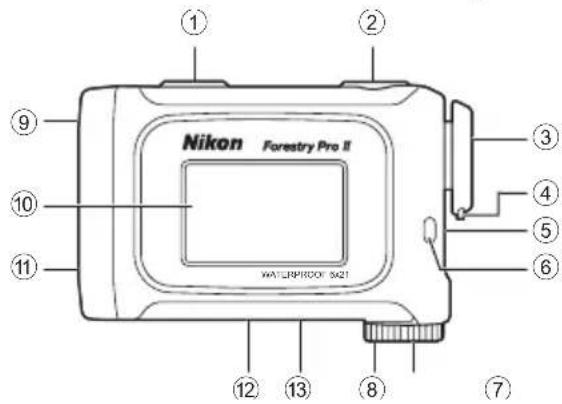

□ ■ Nomenklatur/Sammensetning

① MODUS-knapp
② På-/Av-/Måleknapp
③ 6× monokulært okular
④ ∅yemusling-/diopterjusteringsring
⑤ Diopterindeks
⑥ Hull for stropp
⑦ Deksel for batterirom
⑧ Symbol for "åpent" deksel for batterirom
⑨ Monokulær objektivlinse/åpning for laserstråle
⑩ Ekstern skjerm
⑪ Usynlig laser-detektoråpning
⑫ Etikett for produktnummer
⑬ Indikasjon

□ ■ Indikatorer

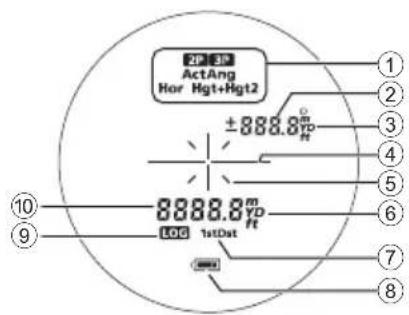

- Internt display

① Målingsvisningsmodus ^1
② Avstand eller vinkel *2 (underindikator)
- - - - : "Mislyktes i å måle" eller "Kan ikke måle"
③ Måleenhet (°: vinkel i grader/m: meter/YD: yard/ft: fot)
④ Målmerke
—|— : Sikt på målet du ønsker å måle. Plasser målet i sentrum av merket.

⑤ Laserutslippsmerke

: Vises när laseren brukes til måling. Ikke se mot objektivlinsen mens dette merket vises.

⑥ Måleenhet (m: meter/YD: yard/ft: fot)

⑦ Målprioritetsmodus (1st: Modus for prioritering av første mål/Dst: Modus for prioritering av fjernt mål)

⑧ Batterinivåindikator

⑨ Loggindikator ^4

⑩ Avstand eller høyde *2 (hovedindikator)

- - - - : "Mislyktes i å måle" eller "Kan ikke måle"

^+1 Se side 228 for mer informasjon.
^2 Varierer avhengig av målevisningsmodusen.
^3 Se "Loggindikator" (side 218) og "Aktivere eller deaktivere loggfunksjonen (F4)" (side 223) for mer informasjon.
- Det interne displayet i produktet blir forstørret av okularet. Selv om du kan se støv som har kommet inn, påvirker det ikke nøyaktigheten til målingen.

*1 Se side 228 for mer informasjon. *2 Se "Loggindikator" (side 218) og "Aktivere eller deaktivere loggfunksjonen (F4)" (side 223) for mer informasjon.

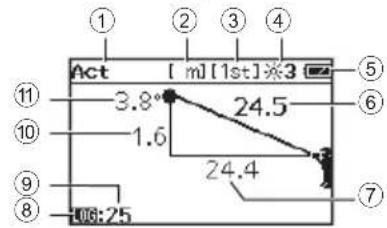

Når du måler oppover

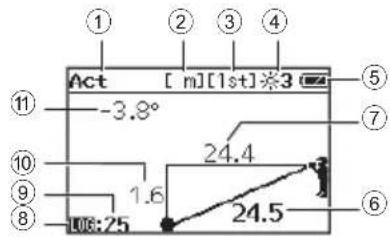

Når du måler nedover

1. Drei batteridekselet mot klokken for å åpne det.
2. Sett inn batteriet med de positive (+) og negative (−) polene plassert korrekt som beskrevet på etiketten i batterikammeret.
3. Fest dekselet til batterirommet, vri dekselet med klokken og fest det godt.

- Dekselet til batterirommet kan være litt vanskelig å vri på grunn av gummipakningen som gjør det vanntett.

□ ■ Batterinivåindikator

Internt display Ekstern skjerm Beskrivelse
	Vises i bare 2 sekunder etter strøm på.		Vises kontinuerlig.	Tilstrekkelig strøm tilgjengelig.
	Vises i bare 2 sekunder etter strøm på.		Vises kontinuerlig.	Strømnivået begynner å bli lavt.Gjør deg klar til å byte batteriet.
	Vises kontinuerlig. Vises kontinuerlig.			Lavt. Batteriet bør byttes i et nytt.
	Blinker. Slås av automatisk etter å ha blinket tre ganger.		Blinker. Slås av automatisk etter å ha blinket tre ganger.	Batteriet er tomt.Bytt batteriet.

Navigere i menyene

• Bruke MODUS-knappen

MODUS-knappen kan trykkes på to måter. Bruk knappen mens du følger beskrivelsene i denne håndboken.

• "Trykk og hold" betyr å trykke kontinuerlig på knappen i minst 1,5 sekunder.
• "Trykk" betyr å trykke kort på knappen (kortere enn 1,5 sekunder).

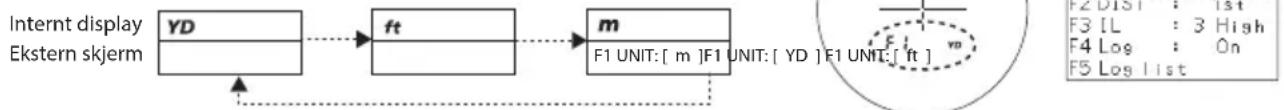

□ ■ Endring av visningsenhet i displayet (F1)

Velg YD (yard), ft (fot) eller m (meter) som visningsenhet for måleresultater. Standard fabrikkinnstilling er YD (yard).

1. Trykk på på-/av-knappen for å slå på laseravstandsmåleren.
2. Trykk på MODUS-knappen, og hold den inne.

• Du kan nå endre visningsenhet i displayet.

1. Innstillingen endres hver gang du trykker på på-av-knappen.

• Hvis du trykker på MODUS-knappen og holder den inne, eller ikke bruker knappene i ca. 30 sekunder, lagres den viste innstillingen, og laseravstandsmåleren går tilbake til standby. Hvis du ikke bruker knappene på ca. 30 sekunder, blir laseravstandsmåleren slått av.
• Innstillingen lagres hver gang laseravstandsmåleren slås AV.

Internt display Ekstern skjerm

□ ■ Endring av modusen for prioritert mål (F2)

Denne Nikon-laseravstandsmåleren bruker vekslingssystemet Prioritering av første mål/Prioritering av fjernt mål. Standard fabrikkinnstilling er modusen Prioritering av første mål.

1. Trykk på på/-av-knappen for å slå på laseravstandsmåleren.
2. Trykk på MODUS-knappen, og hold den inne.
3. Trykk én gang på MODUS-knappen.

• Du kan nå endre modusen for prioritert mål.

1. Innstillingen endres hver gang du trykker på på-av-knappen.

Internt display Ekstern skjerm

• Hvis du trykker på MODUS-knappen og holder den inne, eller ikke bruker knappene i ca. 30 sekunder, lagres den viste innstillingen, og laseravstandsmåleren går tilbake til standby. Hvis du ikke bruker knappene på ca. 30 sekunder, blir laseravstandsmåleren slått av.
• Innstillingen lagres hver gang laseravstandsmåleren slås AV.

Modus for prioritering av første mål og modus for prioritering av fjernt mål Ved måling av overlappende objekter:

Modusen for prioritering av første mål viser avstanden til nærmeste objekt, og modusen for prioritering av fjernt mål viser avstanden til objektet lengst borte.

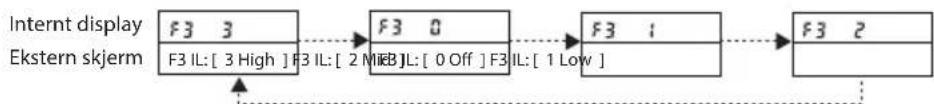

□ ■ Endre motlysnivået for ekstern skjerm (F3)

Juster lysstyrken på den eksterne skjermen. Standard fabrikkinnstilling er 3 (høy). Du kan endre motlysnivået fra 0 (av) til 3 (høy).

1. Trykk på på-/av-knappen for å slå på laseravstandsmåleren.
2. Trykk på MODUS-knappen, og hold den inne.
3. Trykk to ganger på MODUS-knappen.
4. Du kan nå endre motlysnivået til den eksterne skjermen.
5. Innstillingen endres hver gang du trykker på på-av-knappen.

Internt display Ekstern skjerm

• Hvis du trykker på MODUS-knappen og holder den inne, eller ikke bruker knappene i ca. 30 sekunder, lagres den viste innstillingen, og laseravstandsmåleren går tilbake til standby. Hvis du ikke bruker knappene på ca. 30 sekunder, blir laseravstandsmåleren slått av.
• Innstillingen lagres hver gang laseravstandsmåleren slås AV.

□ ■ Aktivere eller deaktivere loggfunksjonen (F4)

Du kan aktivere eller deaktivere målingsloggfunksjonen. Standard fabrikkinnstilling er På.

• Hvis målingen er vellykket, vises loggnummeret på den eksterne skjermen. Nummeret tilsvarer nummeret i logglisten (side 224).

• Maksimalt 250 logger kan lagres. Når loggindikatoren på både den interne og den eksterne skjermen blinker (side 218), kan ikke nye logger lagres. Slett logger ved hjelp av F6 (side 225).

• Trykk på på-/av-knappen for å slå på laseravstandsmåleren.

• Trykk på MODUS-knappen, og hold den inne.

• Trykk tre ganger på MODUS-knappen.

• Du kan nå endre innstillingen.

1. Innstillingen endres hver gang du trykker på på-av-knappen.

Internt display Ekstern skjerm

• Hvis du trykker på MODUS-knappen og holder den inne, eller ikke bruker knappene i ca. 30 sekunder, lagres den viste innstillingen, og laseravstandsmåleren går tilbake til standby. Hvis du ikke bruker knappene på ca. 30 sekunder, blir laseravstandsmåleren slått av.
• Innstillingen lagres hver gang laseravstandsmåleren slås AV.

□ ■ Vise logglisten (F5)

Du kan vise målingsloggen på den eksterne skjermen.

1. Trykk på på/-av-knappen for å slå på laseravstandsmåleren.
2. Trykk på MODUS-knappen, og hold den inne.
3. Trykk på MODUS-knappen fire ganger.
4. Trykk på strømknappen for å gå inn i logglistemodus.

Trykk på på-av-knappen.

→ Trykk på MODUS-knappen.

• Hvis du trykker på modusknappen og holder den inne, eller ikke bruker knappene i ca. 30 sekunder, går laseravstandsmåleren tilbake til standby. Hvis du ikke bruker knappene på ca. 30 sekunder, blir laseravstandsmåleren slått av.
  • Maksimalt 250 logger (50 sider) kan vises.

□ ■ Slette alle logger (F6)

1. Trykk på på/-av-knappen for å slå på laseravstandsmåleren.
2. Trykk på MODUS-knappen, og hold den inne.
3. Trykk på MODUS-knappen fem ganger.
4. Trykk på på/-av-knappen.
5. Meldingen "Log delete?" vises på den eksterne skjermen.

• Trykk på og hold inne strømknappen for å slette alle logger.

Data som er slettet, kan ikke gjenopprettes.

• Trykk på modusknappen for å avbryte slettingen.

1. Laseravstandsmåleren går tilbake til skjermbildet "F6 Log delete".

- Hvis du trykker på modusknappen, eller ikke bruker knappene i ca. 30 sekunder, går laseravstandsmåleren tilbake til standby. Hvis du ikke bruker knappene på ca. 30 sekunder, blir laseravstandsmåleren slått av.

Internt display Ekstern skjerm

• Hvis du trykker på modusknappen og holder den inne, eller ikke bruker knappene i ca. 30 sekunder mens du bruker innstillingsmenyene, går laseravstandsmåleren tilbake til standby. Hvis du ikke bruker knappene på ca. 30 sekunder, blir laseravstandsmåleren slått av.

Måling

Forsiktig — Annen betjening, justering eller bruk av andre fremgangsmåter enn det som er beskrevet her kan gi negative effekter eller helseskader på grunn av laserstråling.

- Før du foretar en måling, må du kontrollere hver menyinnstilling. Se "Navigere i menyene" (side 220) for mer informasjon.

□ ■ Justere fokuset for det interne displayet

Hvis det er vanskelig å se det interne displayet, kan du justere fokuset med følgende prosedyre.

1. Trykk på på-/av-knappen for å slå på strømmen.
2. Se i okularet, og roter diopterjusteringsringen til det interne displayet er i fokus.

Diopterjusteringsring

□ ■ Målingsvisningsmodus

Følgende seks moduser er tilgjengelige. Du kan bekrefte målingsresultatene på både den interne og eksterne skjermen. Den eksterne skjermen viser mer detaljert informasjon.

Modus for faktisk avstand	Modus for horisontal avstand	Høydemodus Vinkelmodus Ekstern skjerm		(felles på tvers av de fire modusene på venstre side.)
Internt display	Internt display	Internt display	Internt display
2 punkt-modus (høyde mellom to punkter)		Internt display	Ekstern skjerm
Viser høyden (vertikal separasjon) mellom to punkter ved å beregne ved hjelp av den faktiske avstanden og vinkeldataene til to punkter.
3 punkt-modus (høyde mellom tre punkter)		Internt display	Ekstern skjerm
Viser høyden (vertikal separasjon) mellom to punkter. Denne modusen bruker de horisontale avstandsdataene til målet (1. punkt) og vinkeldata på to punkter (2. og 3. punkt) for å beregne og vise høyden mellom 2. og 3. punkt.

□ ■ Endring av visningsmodus for målinger

1. Trykk på på-/av-knappen for å slå på laseravstandsmåleren.
2. Modus bytter hver gang du trykker på modusknappen.

• For å begynne å måle med den viste modusen trykker du på strømknappen.
• Hvis du ikke bruker knappene på ca. 30 sekunder, lagres viste innstillinger og laseravstandsmåleren blir slått av.
• Innstillingen lagres hver gang laseravstandsmåleren slås AV.

□ ■ Måling

Faktisk avstand-modus er brukt her som et eksempel.

1. Trykk på på-/av-knappen for å slå på strømmen.

- Hvis ikke du bruker knappene innen ca. 30 sekunder, slås strømmen automatisk av.

1. Sikt på målet.

Plasser sentrum av målmerket på målet.

1. Trykk på på-/av-knappen for å måle.

2. Etter målingen vises resultatet i om lag 30 sekunder, deretter slås enheten av automatisk.
   Trykk på på-/av-knappen mens strømmen er på for å måle igjen.

3. Se side 228 for mer informasjon om visningsinnholdet i hver modus.
4. Hvis du vil kontrollere måleloggen senere, noterer du loggnummeret som vises på den eksterne skjermen.
   Nummeret tilsvarer nummeret i logglisten (side 224).

Internt display Ekstern skjerm

- Kontinuerlig måling

I faktisk avstand, horisontal avstand, høyde og vinkelmodus, kan du måle kontinuerlig opptil ca. 8 sekunder ved å trykke på og holde nede strømknappen. Under målingen blinker laserstrålemerket, og viser deretter måleresultatet fortløpende. Hvis du slipper knappen, stopper den kontinuerlige målingen. Merk: Det siste målte resultatet er den eneste loggen som er lagret, og du kan sjekke den i logglisten. Resultatfeil lagres ikke.

1. Trykk på på-/av-knappen for å slå på strømmen.

- Når laser avstandsmåleren er i standby, blinkeHgtden interne skjermen.

1. Sikt på det første punktet i målet, og trykk deretter på strømknappen for å måle.

2. Målingsresultatet for det første punktet vises som vist på høyre side.
   • Hgt slutter å blinke, og +bgt2inner å blinke.

3. Sikt på det andre punktet i målet, og trykk deretter på strømknappen for å måle.

- +HjrtBør å blinke, og målingsresultatet vises. Se side 228 for mer informasjon om visningsinnholdet.

Internt display Ekstern skjerm

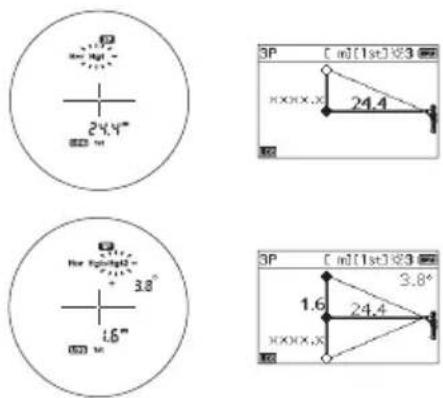

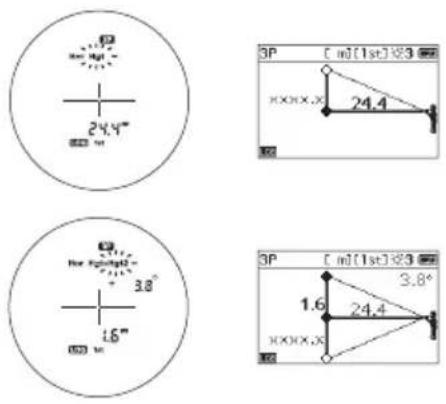

Før du starter målingen, setter du målevisningsmodusen til "3 punkt-modus". Se side 229 for mer informasjon. Utfør måling tre ganger i rekkefølgen ①, ② og ③ i illustrasjonen til høyre. Punkt ② og ③ kan reverseres.

1. Trykk på på/-av-knappen for å slå på strømmen.

• Når laser avstandsmåleren er i standby, blinkeHorden interne skjermen.

1. Sikt på det første punktet i målet (①), og trykk deretter på strømknappen for å måle.

2. Målingsresultatet (horisontal avstand til første punkt) vises som vist på høyre side.

3. Hor slutter å blinke, og Høgynner å blinke.

4. Sikt på det andre punktet i målet (②), og trykk deretter på strømknappen for å måle.

5. Målingsresultatet (Ang (1) og hgt (1)) vises som vist på høyre side.

6. Hglutter å blinke, og beglytter å blinke.

7. Sikt på det tredje punktet i målet (③), og trykk deretter på strømknappen for å måle.

- +Hgtter å blinke, og målingsresultatet (Ang (2) og hgt (2)) vises. Se side 228 for mer informasjon om visningsinnholdet.

Internt display Ekstern skjerm

Tekniske merknader

□ ■ Spesifikasjoner

Måleområde (faktisk avstand)*1			Avstand: 7,5-1 600 m/8-1 750 yd./25-5 250 ftVinkel: ±89°
Maksimum måleavstand (tre)*1			1 100 m/1 200 yd./3 600 ft
Skjermtrinn(økning)	Internt display	Act(Faktisk avstand)	Hovedindikator: hver 0,1 m/yd./ftUnderindikator: hver 0,1 m/yd./ft (kortere enn 999,9 m/yd./ft)hver 1,0 m/yd./ft (1 000,0 m/yd./ft og over)
		Hor (horisontal avstand)Hgt (høyde)	Hver 0,1 m/yd./ft
		Ang (vinkel) Hver 0,1°
	Eksternskjerm	Faktisk avstandHorisontal avstandHøyde	Hver 0,1 m/yd./ft
		Vinkel Hver 0,1°
Nøyaktighet (faktisk avstand)*2			±0,3 m/±0,3 yd./±0,9 ft (kortere enn 1 000 m/1 000 yd./3 280 ft)±1,0 m/±1,0 yd./±3,0 ft (1 000 m/1 000 yd./3 280 ft og over)
Forstørrelse (×) 6
Effektiv diameter på objektivlinse (mm) 21
Vinkel på synsfelt (virkelig) (°) 7,5
∅yestykke (mm) 18,0
Utgangspupill (mm) 3,5
Diopterjustering ±2,5 m-1
Dimensjoner (L × H × B) (mm/in.)			110 × 74 × 42/4,3 × 2,9 × 1,7
Vekt (g/oz.) Ca. 170/6,0 (uten batteri)
Driftstemperatur (°C/°F) -10 — +50/14 — 122
Fuktighet ved drift (%RF) 80 eller mindre (uten kondensing)
Strømkilde			CR2 litium-batteri × 1 (DC 3V)Automatisk avstenging (etter ca. 30 sek. uten betjening)
Konstruksjon			Vanntett (opptil 1 m/3,3 ft i 10 minutter) ^3 , duggtettBatterikammeret er regntett — ekvivalent med JIS/IEC-beskyttelsesklasse 4 (IPX4) (under Nikons testbetingelser) ^4
Elektromagnetisk kompatibilitet			FCC Part 15 SubPart B klasse B, EU: EMC-direktiv, AS/NZS, VCCI klasseB, CU TR 020, ICES-003
Miljø RoHS, WEEE
Laserklassifisering			IEC60825-1: Klasse 1M/LaserproduktFDA/21 CFR Part 1040.10: Klasse I Laserprodukt
Bølgelengde (nm) 905
Pulsvarighet (ns) 9,5
Effekt (W) 15
Strålingsdivergens (mrad) Vertikalt: 1,8, Horisontal:			0,25

• Spesifikasjonene til dette produktet kan kanskje ikke oppnås avhengig av målobjektets form, overflatetekstur og natur, og/eller værforhold.
  ^1 Under Nikons målebetingelser og referanseverdier.
  ^2 Under Nikons målingsbetingelser.
  ^3 Vanntette modeller

- Kan brukes under forhold med høy fuktighet, støv og regn uten fare for skade på interne funksjoner.

- Nitrogenfylt konstruksjon gjør den motstandsdyktig mot kondens og mugg.

Vær imidlertid oppmerksom på følgende när du bruker Nikon-laseravstandsmåleren:

- Ikke bruk eller hold produktet i rennende vann.

- Hvis det er fuktighet på noen av de bevegelige delene på dette produktet, må du slutte å bruke produktet og tørke det av.

*4 Batterikammeret er regntett, ikke vanntett. Det kan komme vann inn i laseravstandsmåleren hvis den senkes ned i vann. Hvis det kommer vann inn i batterirommet, må all fuktighet tørkes bort og batterirommet må få tid til å tørke.

● Batterilevetid

Ca. 9 400 ganger (ved ca. 20°C (68°F))

Dette tallet kan variere etter temperatur og andre faktorer. Brukes bare som en veiledning.

- Batteriet som følger med denne Nikon laseravstandsmåleren, er beregnet for driftskontroll. Batteriets levetid vil imidlertid på grunn av naturlig elektrisk utlading sannsynligvis være kortere enn det som står ovenfor.

Om laser

Dette produktet bruker en usynlig laserstråle for måling. Den måler hvor lang tid det tar for laserstrålen å gå fra avstandsmåleren til målet og tilbake igjen. Laserens reflektivitet og måleresultater kan variere etter klimatiske og miljømessige forhold så vel som farge, overflatebehandling, størrelse, form og andre egenskaper ved målet.

Målingen kan bli unøyaktig i følgende tilfelle:

• Det snør, regner eller er tåke
• Lite eller slankt mål
• Svart eller mørkt mål
• Målet har trinndelt overflate
• Målet flytter seg eller vibrerer
• Ved måling av overflaten på vann
• Målet måles gjennom glass
• Når målet er av glass eller speil
• Dersom laserstrålen er i skrå vinkel til den reflekterende overflaten på målet

□ ■ Feilsøking/Reparasjon

Dersom dette produktet ikke fungerer som forventet, bør du sjekke listen nedenfor før du kontakter den lokale forhandleren din eller butikken der du kjøpte produktet.

Problem Årsak/Løsning
Slår seg ikke på	Trykk på på-/av-knappen (på toppen av enheten).Sjekk at batteriet er satt riktig i.Bytt batteriet i et nytt.
Måler ikkeFeilaktig måleresultat	Kontroller innstillingene.Bekreft at produktet kan måle et mål nær deg (eksempel: en bygning om lag 15 m/15 yd./49 ft foran deg).Rengjør linseoverflaten om nødvendig.
Kan ikke se den eksterne skjermenVanskelig å se den eksterne skjermen	Kontroller motlysnivået på den eksterne skjermen, og juster det etter behov.
8] vises i det interne displayet	Feilindikasjon. Kontakt den lokale forhandleren eller butikken der du kjøpte produktet.

Ikke foreta reparasjon eller demontering på egen hånd. Det kan føre til en alvorlig hendelse.

Vær oppmerksom på at Nikon ikke er ansvarlig for noen direkte eller indirekte skade av brukerens forsøk på reparasjon eller demontering av produktet.

Dansk

INDHOLD

Indledning

Læs dette først 238

SIKKERHEDS- OG DRIFTSMÄSSIGE

Beskrivelse af dele og indikatorer

Nomenklatur/Medfølgende dele....242

Indikatorer 243

Dette angiver, at ukorrekt brug, hvor indholdet i dette dokument ikke overholdes, kan resultere i fare for død eller alvorlig personskade.

FORSIGTIG

Dette angiver, at ukorrekt brug, hvor indholdet beskrevet i dette dokument ikke overholdes, kan resultere i fare for personskade eller materielle skader.

SIKKERHEDSFORHOLDSREGLER (Laser)

Sørg for at overholde følgende:

Beskrivelse af dele og indikatorer

□ ■ Nomenklatur/Medfølgende dele

----: "Måling mislykket" eller "Kunne ikke måle"

- Tilstanden Prioritet til nærmeste mål og tilstanden Prioritet til fjerneste mål Ved måling af overlappende genstande:

- Kontroller hver menuindstilling før måling. Se "Navigering i menuerne" (side 246) for at få flere oplysninger.

□ ■ Justering af det interne displays fokus

- +Hggtær op med at blinke, og måleresultatet (Ang (2) og HGT (2)) vises. Se side 254 for at få flere oplysninger om det viste indhold.

Internt display Eksternt display
