BRUKSANVISNING Forestry Pro NIKON

- Se aldri direkte på laserstrålen eller direkte på solen när du bruker Nikon Laser Forestry Pro.

Läs före användning 215-217

Nomenklatur/Sammansättning 220

Byta batterier 221

Intern display 222-223

Sammanfattning av användning.... 224-226

Specifikationer 227-228

Extern display 229-231

Användning och intern display 232-238

Övrigt 239

Felsökning/Reparation 240-241

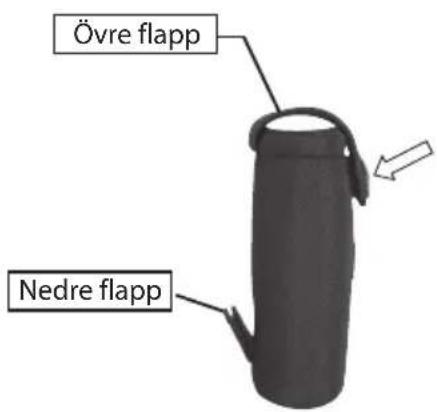

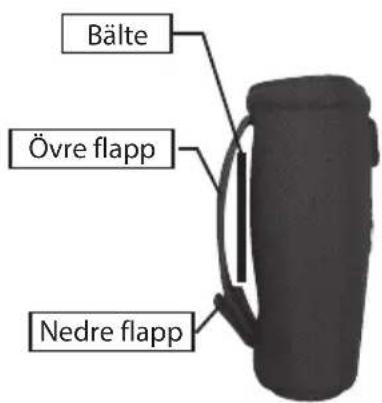

Hur man använder avständsmätarens

fodral 242

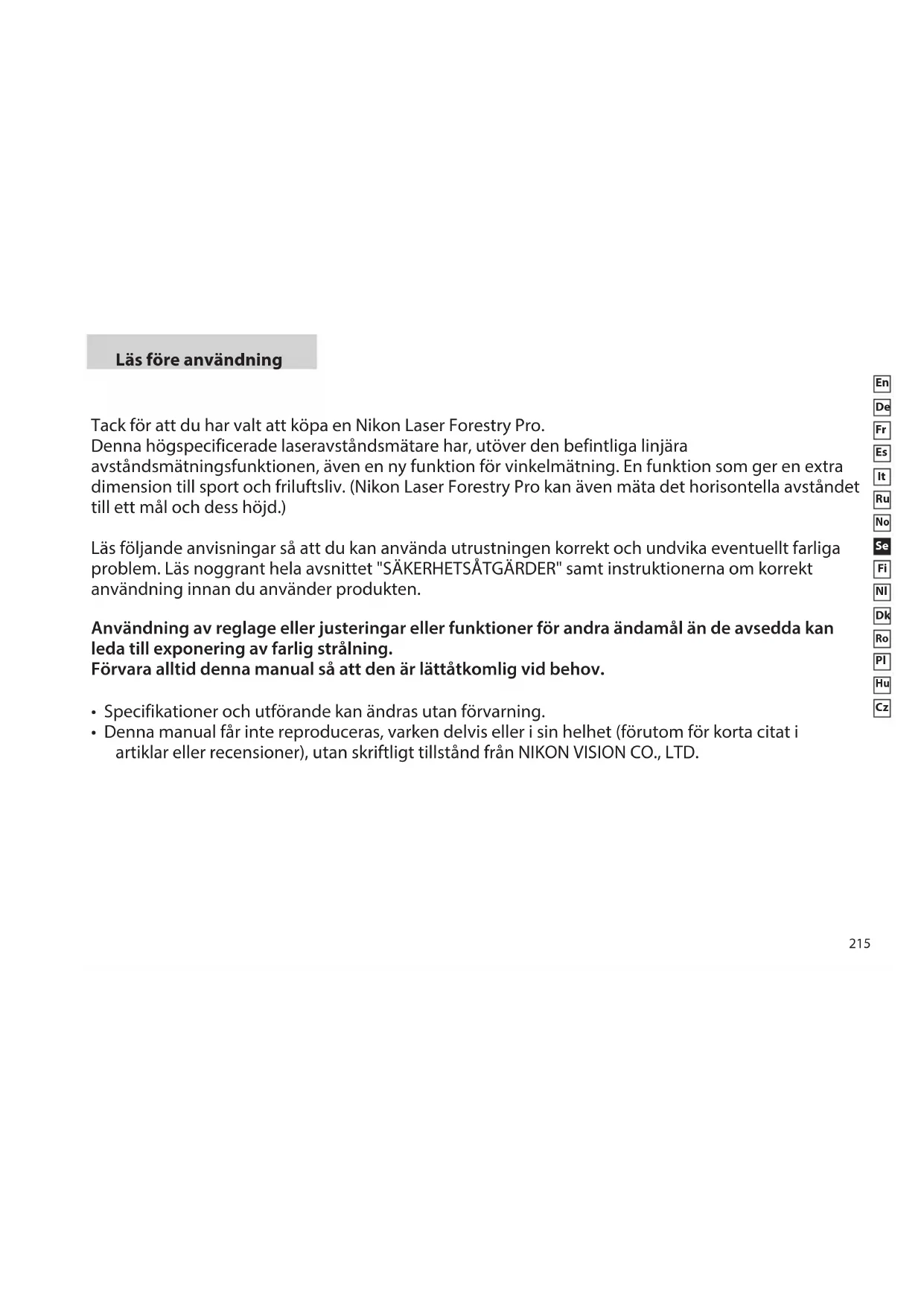

Läs före användning

Tack för att du har valt att köpa en Nikon Laser Forestry Pro.

Denna högspecificerade laseravständsmätare har, utöver den befintliga linjära

avständsmätningsfunktionen, även en ny funktion för vinkelmätning. En funktion som ger en extra dimension till sport och friluftsliv. (Nikon Laser Forestry Pro kan även mäta det horisontella avståndet till ett mål och dess höjd.)

Läs följande anvisningar så att du kan använda utrustningen korrekt och undvika eventuellt farliga problem. Läs noggrant hela avsnittet "SÄKERHETSÄTGÄRDER" samt instruktionerna om korrekt användning innan du använder produkten.

Användning av reglage eller justeringar eller funktioner för andra ändamål än de avsedda kan leda till exponering av farlig strålning.

Förvara alltid denna manual så att den är lättåtkomlig vid behov.

• Specifikationer och utförande kan ändras utan förvarning.
• Denna manual får inte reproduceras, varken delvis eller i sin helhet (förutom för korta citat i artiklar eller recensioner), utan skriftligt tillstånd från NIKON VISION CO., LTD.

Läs före användning

Följ följande anvisningar så att du kan använda utrustningen korrekt och undvika eventuellt farliga problem. Läs noggrant hela avsnittet "SÄKERHETSÅTGÄRDER OCH ANVÄNDNINGSFÖRESKRIFTER" samt instruktionerna om korrekt användning innan du använder produkten. Förvara alltid denna manual så att den är lättåtkomlig vid behov.

⚠️ WARNING

Detta betyder att felaktigt bruk och underlåtelse att beakta detta innehåll kan leda till dödsfall eller allvarliga skador.

⚠ FÖRSIKTIGHET

Detta betyder att felaktigt bruk och underlåtelse att beakta innehållet kan leda till skador på person eller förlust av materiel.

SÄKERHETSÅTGÄRDER OCH ANVÄNDNINGSFÖRESKRIFTER

⚠ Varning

• Titta aldrig direkt mot laserstrålen eller direkt mot solen vid användning av Nikon Laser Forestry Pro.
• Tryck inte på POWER när du tittar in i optiken från objektivets sida.

• Sikta inte mot ögonen.

• Använd inte produkten med extra optiska element, som till exempel linser eller kikare. Om ett optiskt instrument används tillsammans med Nikon Laser Forestry Pro ökar risken för skador på ögonen.

• Ta inte isär Nikon Laser Forestry Pro. Laserstrålningen kan vara hälsofarlig. Om produkten tas isär upphör all garanti från tillverkarens sida att gälla.
• Om höljet på Nikon Laser Forestry Pro skadas eller om det hörs ett märkligt ljud på grund av att den tappats eller av annan anledning, skall batteriet genast tas ut och användning omgående avslutas.

⚠ Försiktighet

• Tryck inte på POWER när du inte använder Nikon Laser Forestry Pro.
• Lämna inte Nikon Laser Forestry Pro inom räckhåll för små barn.
• Regn, vatten, sand och lera skall tas bort från avständsmätarens hölje så snart som möjligt med en mjuk, ren och torr trasa.
• Även om Nikon Laser Forestry Pro är vattentät är den inte konstruerad för användning under vatten.
• Sväng inte Nikon Laser Forestry Pro i remmen. Den kan träffa någon och orsaka skada.
  • Lämna inte Nikon Laser Forestry Pro

på en ostabil plats, eftersom den kan falla och orsaka skada eller skada utrustningen.

• Titta inte genom Nikon Laser Forestry Pro medan du går. Du kan krocka med något och skada dig.
• Lämna inte Nikon Laser Forestry Pro i bilen om det är varmt eller soligt ute, eller nära värmeavgivande utrustning. Det kan skada eller påverka den negativt.
• Lämna inte Nikon Laser Forestry Pro i direkt solljus. Ultravioletta strålar och för hög värme kan påverka produkten negativt eller till och med skada den.
• När Nikon Laser Forestry Pro utsätts för plötsliga temperaturförändringar kan det bildas kondens på linsernas ytor. Använd inte produkten förrän kondensen har förångats.
• Använd inte alkohol för att rengöra höljet.
• Håll förpackningens plastpåse utom räckhåll för små barn.
• Se till att små barn inte sväljer ögonmusslorna. Om det skulle ske måste du omedelbart kontakta läkare.
• Om du använder ögonmusslan under längre perioder kan huden inflammeras. Om sådana symtom uppträder bör du omedelbart kontakta läkare.
  • När du bär Nikon Laser Forestry Pro

ska den förvaras i det mjuka fodralet.

- Om Nikon Laser Forestry Pro inte fungerar korrekt, avbryt omedelbart användningen och konsultera felsökningstabellen för hjälp. Om du inte kan lösa problemet skall du kontakta din lokala återförsäljare för instruktioner om vart den skall skickas för reparation.

VÄRD OCH UNDERHÅLL Linser

• Använd en mjuk, oljefri borste när du tar bort damm från linserna.
• Torka linserna mycket försiktigt med en mjuk, ren trasa eller oljefria linsdukar av hög kvalitet om du behöver ta bort fläckar eller märken, t.ex. fingeravtryck från linserna.
  Använd en liten mängd alkohol (ej denaturerad) för att torka av envisa smutsfläckar. Använd inte sammetstyg eller vanligt tyg, eftersom det kan skada linsens yta. Använd inte samma trasa till huset och linserna.

Höljet

- Rengör höljets yta med en mjuk, ren och torr trasa. Använd inte bensen, thinner eller andra

organiska lösningsmedel eftersom de kan orsaka missfärgning eller att gummit förstörs.

Förvaring

- Kondens eller mögel kan uppträda på linsen på grund av hög luftfuktighet. Förvara därför alltid Nikon Laser Forestry Pro på en torr, sval plats. Torka den ordentligt i rumstemperatur efter att du har haft den ute i regnet, och förvara den sedan på en torr, sval plats.

NOTERINGAR OM LITIUMBATTERI

Om de hanteras felaktigt kan batterierna gå sönder och läcka, orsaka korrosion på utrustningen och fläckar på kläderna. Se till att du iakttar följande:

• Montera batterierna med + och - polerna korrekt positionerade.
• Batterierna skall tas bort när de är urladdade eller vid längre tidsperioder utan användning.
• Använd alltid samma batterityp.
• Om batterivätska kommer i kontakt med ögon eller hud ska de/den sköljas väl med vatten. Vid förtäring, kontakta genast läkare.
  • Kortslut inte batteriernas poler.
  • Ha inte batterierna i fickan eller

väskan tillsammans med nycklar eller mynt. Detta kan orsaka överhettning och kortslutning av batterierna.

• Kasta inte batterierna i eld eller vatten. Ta aldrig isär batterierna.
  • Ladda inte batterierna.
• Utsätt inte förvarade batterier för extrema temperaturer.
• Utsätt inte batterierna för kraftiga vibrationer eller stötar.

Symbol för källsortering i europeiska länder

Den här symbolen anger alt detta batteri måste källsorteras.

Följande gäller enbart för användare i europeiska länder.

- Detta batten skall källsortertas och lämnas vid ett limpligt uppsamlingsställe. Det får inte kastas bland hushålsavfall.

- För mer information, kontakta återförsäljaren eller de lokala myndigheter som ansvarar för avfallshantering.

Symbol för separat upphämtning i europeiska länder

Den här symbolen anger att produkten måste hämtas separat.

Följande gåler bara användare i europeiska länder. - Den här produkten är avsedd för separat upphämtning vid ett lämpligt uppsamlingsställe. Produkten får inte kastas i hushållsavfall.

- För mer information, kontakta återförsäljaren eller de lokala myndigheter som ansvarar för avfallshantering.

Viktiga egenskaper

• Linjär avständsmätning: 10-500 meter/11-550 yard/33-999 fot
• Vinkelmätning: ± 89°
- Avständsmätning display steg:

[Intern display]:

(Linjärt avständ)

0,5 meter/yard, 1 fot (avståndet som skall mätas är kortare än 100 meter/ yard/fot)

1,0 meter/yard, 1 fot (avständet som skall mätas är 100 meter/yard/fot eller längre)

(Horisontellt avstånd/höjd)

0,2 meter/yard, 0,5 fot (avståndet som skall mätas är kortare än 100 meter/ yard/fot)

1,0 meter/yard, 1 fot (avständet som skall mätas är 100 meter/yard/fot eller längre)

(Vinkel)

$$ 0, 1 ^ {\circ} (- 1 0 ^ {\circ} - 1 0 ^ {\circ}) $$

$$ 1, 0 ^ {\circ} (\leq - 1 0 ^ {\circ}, 1 0 ^ {\circ} \leq) $$

[Extern display]

(Linjärt avstånd) 0,5 meter/yard, 1 fot (Horisontellt avstånd/höjd) 0,2 meter/yard, 0,5 fot (Vinkel) 0,1°

• Optiskt observationssystem 6x lätt att sikta med
• Bestämmer det horisontella avständet till målet och höjden i förhållande till sökarens nivå genom att mäta det linjära avständet och vinkeln.
• Mäter det vertikala avständet (höjden mellan två punkter) - vertikalt avständsläge samt läge för trepunktsmätning är tillgängliga
• Resultatet visas både på en intern och en extern LCD-skärm. Den externa LCD-skärmen visar alla resultat samtidigt.
• Med hjälp av målprioritetssystemet kan du enkelt anpassa efter mätsituationen.
  • Vattentät design (INTE avsedd för användning under vatten)
• Osynlig/ögonsäker EN/IEC klass 1M laser
  • Resultaten visas i 30 sekunder
• Kompakt, lätt vikt, ergonomisk design
• Automatisk avstängning (efter ca. 30 sekunder utan användning)
• Öppnar de senaste inställningarna som standard
  • Ca 20-sekunders kontinuerlig mätfunktion

Nikon Laser Forestry Pro sänder ut osynliga, ögonsäkra, infraröda energipulser som reflekteras mot det valda målet tillbaka till dess optiska mottagare. Sofistikerad precisionskrets används för att direkt beräkna avständ genom att mäta tiden det tar för varje puls att förflytta sig från sökaren till målet och tillbaka. Laserreflexionsförmågan och mätresultaten kan variera efter klimat- och miljöförhållanden, färg, struktur, storlek, form och andra egenskaper hos målet.

Följande faktorer garanterar bäst räckvidd och noggrannhet:

• Nattanvändning
• Molnigt väder
• Ljust färgade mål
• Mål med högreflekterande ytor
  • Mål med glansigt yttre
• Stora mål
• Sikta mot mål som befinner sig i 90 graders vinkel

Mätningen kan leda till bristande precision eller misslyckande i följande fall:

• Klent eller litet mål
• Målet har diffust reflekterande ytor
• Målet reflekterar inte laserstrålen till avständsmätaren (glas, spegelglas, etc.)
• Svart mål
  • Målet har olika djup
  • I snö, regn eller dimma
• Målet mätt genom glas
• Reflekterande yta mätt från en diagonal riktning
  • Rörligt mål
• Hinder rör sig framför målet
• När målet är en vattenyta

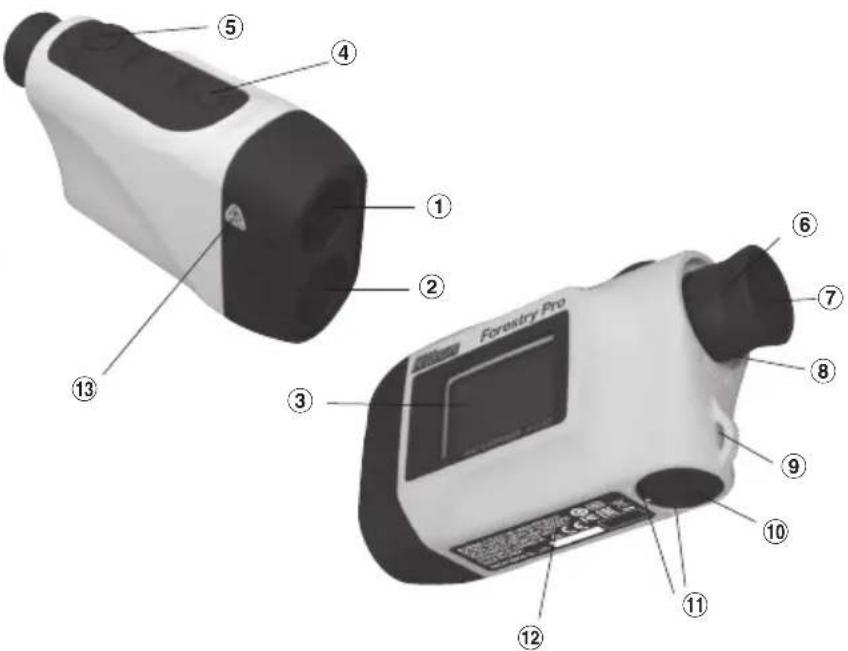

Nomenklatur/Sammansättning

① Monokulär objektivlins/Laseröppning
② Laserdetektoröppning
③ Extern LCD
④ MODE-knapp
⑤ POWER-knapp
⑥ 6x monokulär okular
⑦ Ögonmussla/dioptrijusteringsring
⑧ dioptri-index
⑨ Öljett för rem
⑩ Batterilucka
⑪ Indikering för "öppna/stäng" på batteriluckan

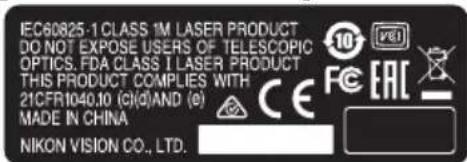

⑫ Produktnummer/förklaringsetikett

- Indikatorer för batteristatus

: Batteriet har tillräcklig laddning.

: Batteriladdningen börjar bli låg.

blinkar : Batteriladdningen är låg och batteriet bör bytas.

försvinner : Batteriet är urladdat och bör bytas.

blinkar i LCD:n : Indikerar att batteriet bör bytas.

① Öppna locket till batterifacket

Sätt i tumnageln eller ett mynt i den försänkta delen av locket till batterifacket och vrid locket enligt pilmarkeringen för öppna/stäng. Det kan vara trägt på grund av gummipackningen som skyddar mot vatteninträngning.

② Byt ut det gamla batteriet mot ett nytt

Sätt i det nya batteriet med [+] och [-] korrekt positionerat enligt anvisningarna för isättning av batteriet i batterifacket. (Sätt i batteriet med [+]-polen riktad mot insidan av facket.) [Nikon Laser Forestry Pro fungerar inte om batteriet är felaktigt isatt.]

③ Stäng locket till batterifacket

Rikta indikatorn för öppna/stäng efter den vita pricken och sätt i locket till batterifacket. Använd tumnageln eller ett mynt för att vrida locket i motsatt riktning mot pilen. Det kan vara trägt att stänga på grund av gummipackningen som skyddar mot vatten, men fortsätt att vrida locket tills det stannar. Kontrollera att locket är ordentligt stängt.

• Batteriets livslängd

Kontinuerlig användning: ca. 13.000 gånger (vid 20 °C)

Målfokusering, mätning och automatisk avstängning är inkluderat i varje cykel. Denna siffra kan variera med temperatur och andra faktorer som målets form, färg, etc.

* Nikon Laser Forestry Pro levereras med ett 3V CR2 litiumbatteri. Dock kommer batteriets livslängd troligtvis att vara kortaren än vad som anges ovan på grund av naturlig elektrisk urladdning.

* Byt batteriet om Nikon Laser Forestry Pro sänks ner i vatten eller om vatten tränger in i batterfacket.

Intern display

1. [米] - Målfokusering/laserstrålningssystem

[> < ] - Visas medan lasern används för en mätning. (Blir kvar under en mätning. Blinkar under kontinuerliga mätningar.) Varning: Titta inte i objektivet när detta märke visas.

Indikerar digitalt det uppmätta avständet i meter/yard/fot och vinklar i grader. Indikerar även mätstatus som till exempel "Measurement in progress" (Mätning pågår), "Measurement unsuccessful" (Mätning misslyckades) eller "Unable to measure" (Kunde inte mäta).

(Avständ)

Visning av resultat: ( ≤q -10^ och ≥q 10^ ) t.ex. 36° = [36]

t.ex. -29^= [-29]

Visning av resultat: (-10^ < och < 10^) t.ex. 3,5^ = 3.5

t.ex. -7,0° = [ -7.0 ]

『 : 』 - Mäter nu

[---] - Misslyckad mätning eller kunde inte mäta avständ

1. Visningsenheter

『m』 Indikerar att avständet mäts i meter.

『YD』 Indikerar att avståndet mäts i yard.

[Ingen enhet visas] Betyder att avståndet mäts i fot.

1. 『◀』 - Indikerar batteristatus. (Se "Byta batterier")

(Se "Extern display" och "Användning och intern display" för exempel på användning och visning.)

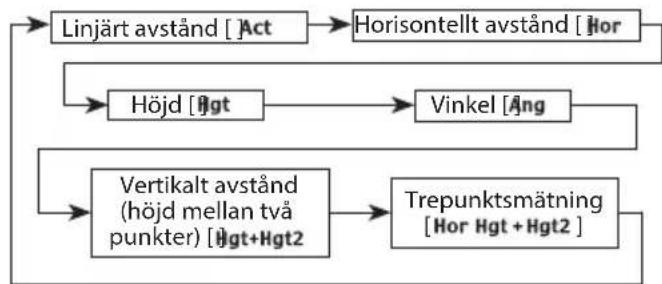

Linjärt avständsläge

[Act] Beräknar det linjära avständet till ditt mål och visar resultaten.

Horisontellt avständsläge

[Hor] Beräknar det horisontella avständet till målet genom att mäta det linjära avständet och vinkeln samt visar resultaten.

Höjdläge

[ Hgt ] Mäter målets höjd från horisontalnivån och visar resultaten.

Vertikalt avständsläge (höjd mellan två punkter)

[Hgt+Hgt2] Använder det linjära avståndet och vinkeln mellan två punkter för att beräkna och visa det vertikala avståndet (höjden mellan två punkter.)

Läge för trepunktsmätning (höjd mellan två punkter)

[Hor Hgt + Hgt2] Använd det horisontala avståndet till målet (första punkten) och vinkeln mellan två punkter (andra och tredje punkten) för att beräkna och visa det vertikala avståndet (höjden mellan två punkter).

Vinkelläge

[Ang] Mäter vinkeln för målet från horisontalnivån och visar resultaten.

6. [1st Dst] Målprioritetsläge

Prioritetsinställning på första målet

[1st] Indikerar att prioritetsinställning på första målet är inställt.

Prioritetsinställning på målet som är längst bort

[ Dst ] Indikerar att prioritetsinställning på målet som är längst bort är inställt.

Anmärkning: När läget vinkelmätningsläget är inställt (visas med symbolen [Ang]), visas inte målprioritetsläget och symbolerna [1st] och [Dst] är släckta.

Även om LCD-skärmen tillverkades med den allra senaste teknologin är det omöjligt att helt eliminera damm. När den här produkten används förstoras LCD-skärmen med den höga förstoringen hos okularet och damm kan visas som en defekt. Det kommer dock inte att påverka mätningens exakthet.

Sammanfattning av användning

Försiktighet — användning av reglage eller justeringar eller funktioner för andra ändamål än de avsedda kan leda till exponering av farlig strålning.

1. Sätt i ett batteri i batterifacket. (Se "Byta batterier")

2. Ögonmussla av gummi

För personer med glasögon: Fäll ihop ögonmusslorna.

För personer utan glasögon: Fäll inte ihop ögonmusslorna.

1. Diopterjustering

Justera dioptern för att få en tydlig bild på LCD-skärmen.

Vrid först diopterjusteringsringen moturs tills den stoppar. Slå därefter till strömmen för att aktivera LCD-skärmen när du tittar genom Nikon Laser Forestry Pro. Vrid diopterjusteringsringen medurs tills bilden blir fokuserad.

Om dioptern inte justeras efter din syn kan du få svårt att tydligt fokusera på dina mål.

1. Mätning

Anmärkning: Se kapitlet "Extern och intern display" för information om den externa LCD-panelen.

Anmärkning: Genom att trycka in och hålla POWER intryckt visas alla symboler på den interna LCD-displayen. När du släpper upp POWER-knappen visas de senast använda inställningarna. (Om du kort trycker ner POWER-knappen och därefter tar bort ditt finger kan LCD-displayen visa de senast använda inställningarna utan att visa alla symboler. Detta är inte något fel eller problem.)

Kontrollera inställningarna, t.ex enhet, mätnings-/visningsläge och prioritetsläge, före mätning.

: Se relevant avsnitt för läget i denna manual för inställning.

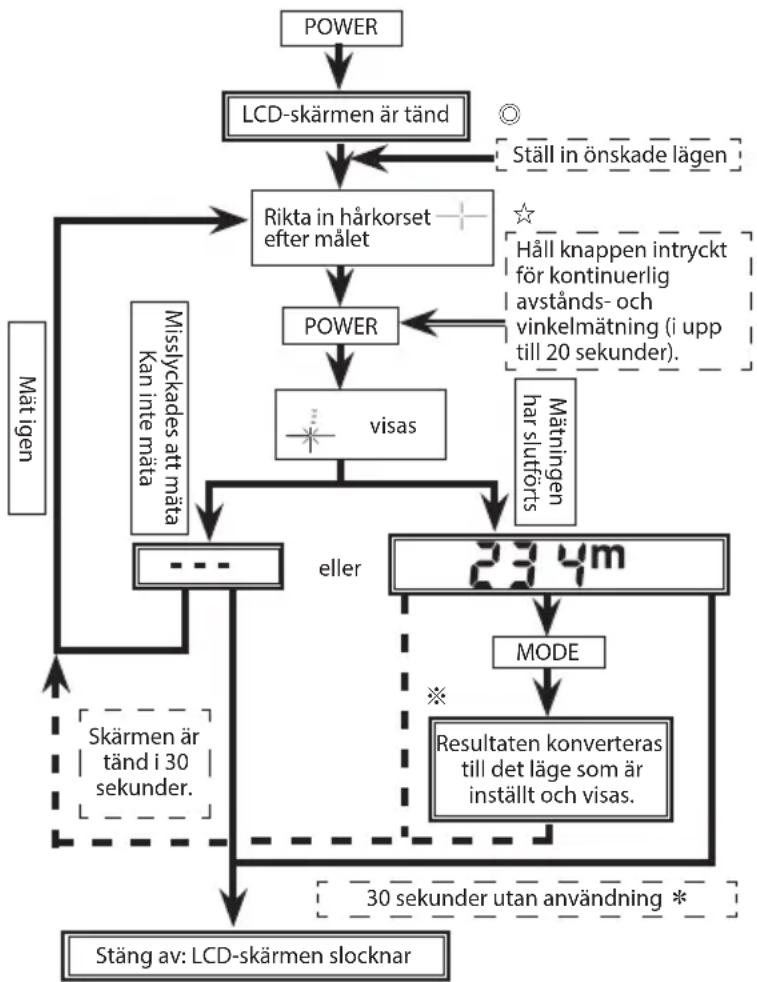


※ Se kapitlet "Extern och intern display" för information om användning och resultatvisning för de olika lägena".
* Strömmen stängs av 30 sekunder efter senaste aktiviteten.

☆ 【Kontinuerligt mätläge】

POWER Om POWER-knappen hålls intryckt kan du göra en kontinuerlig mätning i 20 sekunder.

Blinkar medan en mätning utförs.

Vid mätning av en pinne på en golfbana kan till exempel Prioritetsinställning på första målet och kontinuerlig mätning underlätta mätningen. Om det inte finns några föremål mellan dig och pinnen är den lägsta siffran avständet mellan dig och målpinnen.

1. Välja visningsenhet (Fabriksinställningen är fot.)

1. Kontrollera att LCD-skärmen är på.
2. Tryck in och håll knappen MODE intryckt i ungefär två sekunder.
3. När visningsenheten har ändrats släpper du knappen MODE .
4. Upprepa steg 2 och 3 tills önskat läge visas.

5. När enheten har ställts in konverteras resultaten och visas i vald mätenhet.

6. Växla mätnings-/Visningslägen (Fabriksinställningen är linjär avständsmätning)

Genom att trycka på knappen MODE ändras lägena i den ordning som anges ovan.

1. Kontrollera att LCD-skärmen är på.
2. Tryck på knappen MODE inom 0,5 sekunder.
3. Släpp knappen MODE för att växla läge.
4. Upprepa steg 2 och 3 tills att önskat läge visas.
5. Genom att växla läge efter mätningen konverteras resultaten till det nya läget.
6. När läget har ställts in utförs mätningen i det nya läget.

Sammanfattning av användning

7. Växla mellan målprioritetslägen (fabriksinställningen är Prioritetsinställning på målet längst bort.)

1. LCD-skärmen skall vara tänd.

2. Tryck in och håll knappen MODE intryckt, tryck sedan in och håll knappen intryckt inom 0,5 sekunder.

Anmärkning: Om knappenPOWER inte trycks in inom 0,5 sekunder ändras visningsenhet (meter/yard/fot).

1. Fortsätt att trycka in och hålla knapparna intryckta (mer än 2 sekunder) tills lägesväxling sker mellan Prioritetsinställning på första målet och Prioritetsinställning på målet som är längst bort.

Anmärkning: Om knapparna inte trycks in i rätt ordning sker inte växling mellan lägena.

Anmärkning: Upprepa 2 om inte växlingen genomförs.

1. Släpp knapparna.

Anmärkning: Eftersom inte målprioritetsläge visas när vinkelläge är inställt sker växling, men det är inte möjligt att se växlingen visuellt. Växla till ett annat mätläge för att bekräfta växlingen.

[Besluta vilket målprioritetsläge som skall användas]

När olika resultat erhålls från en enda mätning visar Nikon Laser Forestry Pro avständet till målet som är längst bort på LCD-skärmen när Prioritetsinställning för målet som är längst bort, medan Målprioritetsinställning på första målet visar avständet till det närmaste målet.

Exempel) Om man mäter ett träd som står framför ett hus.

Avständ till målet	Träd	Staket	Hus
	115 m	123 m	128 m

"115 m" (avständet till trädet) visas i Målprioritetsläge på första målet och "128 m" (avständet till huset) visas i Målprioritetsläge på målet som är längst bort. Prioritetsinställning på första målet, kan till exempel användas vid golf medan Prioritetsinställning på målet som är längst bort är användbart vid jakt på områden med mycket växtlighet.

8. Indikering för låg batteriladdning

Blinkande 📄 visar att batteriladdningen är låg och att batteriet bör bytas. (Se "Byta batteri".)

Specifikationer

Mätsystem
Mätningsläge display	Linjärt avstånd : ActHorisontellt avstånd : HorHöjd : HgtVinkel : AngVertikalt avstånd (höjden mellan två punkter): Hgt + Hgt2Trepunktsmätning : Hor + Hgt + Hgt2
Uppmätt avstånd/vinkelintervall	Avstånd : 10 - 500 meter/11 - 550 yard/ 33 - 999 fot(999 fot 304,5 meter/333 yard)Vinkel : ± 89°
Avstånd VinkelVisningssteg	Intern	Act(Linjärt avstånd)	0,5 meter/yard, 1,0 fot ( < 100 meter/yard/fot),1,0 meter/yard, 1,0 fot ( ≥ 100 meter/yard/fot)
		Hor(Horisontellt avstånd)	0,2 meter/yard, 0,5 fot ( < 100 meter/yard/fot),1,0 meter/yard, 1,0 fot ( ≥ 100 meter/yard/fot)
		Hgt (Höjd)	0,2 meter/yard, 0,5 fot ( < 100 meter/yard/fot),1,0 meter/yard, 1,0 fot ( ≥ 100 meter/yard/fot)
		Ang (Vinkel) 0,1° ( < 10°), 1,0° ( ≥ 10°)
	Extern	Linjärt avstånd 0,5 meter/yard, 1,0 fotHorisontellt avst. 0,2 meter/yard, 0,5 fotHöjd 0,2 meter/yard, 0,5 fotVinkel 0,1°
System		Växlingssystem mellan Prioritetsinställning på första målet ochPrioritetsinställning på målet längst bort
Optiskt system
Typ Tak-prisma monokulär
Förstoring (x) 6
Objektivlinsens effektiva diameter (mm)			21
Synfältsvinkel (faktisk) (°)			6,0
Ögonrelief (mm)			18,2
Utgångspupill (mm)			3,5
Diopterjustering			± 4 m ^-1

Specifikationer

Övrigt
Driftstemperatur (°C) -10 — +50
Strömkälla	CR2 litiumbatteri x1 (3V DC)Automatisk avstängning (ung. 30 sekunder)
Mått (D x H x B) (mm) 130 × 69 × 45
Vikt (g) ca. 210 (utan batteri)
Konstruktion	Hus: Vattensäkert (max djup på en meter i upp till tio minuter)*(Batterifack: Vattentät**)
Laserklassificering	IEC60825-1: Klass 1M/LaserproduktFDA/21 CFR Part 1040.10: Klass 1 Laserprodukt
EMK FCC del15 UnderdelB klass B, EU	EMK-direktivet, AS/NZS, VCCI klassB, CU TR 020
Miljö RoHS, WEEE
Laser
Våglängd (nm) 870
Pulslängd (ns) 14
Uteffekt (W) 15
Strålens avvikelse (mrad) Vertikalt: 2	5, Horisontellt: 0.025
Drifts-luftfuktighet (% rel. fukt.) 80 (ut) tan kondens)

\*Vattentäta modeller:

Nikon Laser Forestry Pro är vattentät och det optiska systemet skadas inte om den sänks ner eller tappas i vatten till ett maximalt djup om 1 meter i upp till 10 minuter.

Nikon Laser Forestry Pro har följande fördelar:

• Kan användas i hög luftfuktighet, dammiga miljöer och regn utan risk för skada.
• De är fyllda med kvävgas, vilket gör att de står emot kondens och mögel.

Observera följande när du använder Nikon Laser Forestry Pro.

• Produkten får inte användas eller hållas i rinnande vatten.
• Torka av all eventuell fukt innan du justerar rörliga delar (ögonmussla etc.) för att undvika att Nikon Laser Forestry Pro skadas samt av säkerhetsskäl.

Om du vill hålla Nikon Laser Forestry Pro i perfekt skick rekommenderar vi på Nikon Vision att du regelbundet lämnar in den till en auktoriserad återförsäljare för service.

** Batterifacket är vattenbeständigt, inte vattentätt. Vatten kan tränga in i produkten om Nikon Laser Forestry Pro sänks ner i vatten. Om vatten tränger in i batterifacket skall fukten torkas ur och batterifacket torka.

Extern display

[Starta]

När strömmen har slagits på tänds den interna och den externa LCD'n tills att POWER-knappen eller MODE-knappen trycks in.

Om det går trettio sekunder utan att avständsmätaren används visas denna skärm ungefär en sekund innan avstängning.

Enpunktsmätning
[Resultat]

[5m] 45.2 206.0 201.0 [2.7°]

Efter mätningen visas all information: "linjärt avständ", "horisontellt avständ" och "vinkel". Enheterna kan visas i meter, yard eller fot. Vinklar indikeras i° (grader).

[ YD ] : yard

ft : fot

① Linjärt avstånd Horisontellt avstånd
③ Höjd Vinkel Enhet

[Under mätning]

[ m ] * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * ******

När målet är placerat uppåt

När målet är placerat nedåt

[Mätningen misslyckades eller kunde inte mäta]

När målet är placerat uppåt

När målet är placerat nedåt "-" (minustecknet) visas inte för negativa värden.

[Mätningen har slutförts]

[ m ] 45.2 206.0 201.0 12.7°

När målet är placerat uppåt

[ m ] 45.2 12.7° 201.0 206.0

När målet är placerat nedåt

Extern display

Vertikalt avständsläge (höjd mellan två punkter)

[Resultat]

Efter att avständet mellan två punkter har mätts visas "Linjärt avständ mellan två punkter" och "Vertikalt avständ (höjd) och vinkel mellan två punkter". Enheterna kan visas i meter, yard eller fot. Vinklar indikeras i ° (grader).

① Linjärt avstånd (första punkten)
② Linjärt avständ (andra punkten)
3 Vertikalt avstånd (höjd mellan två punkter)
④ Vinkel mellan två punkter
Enhet

[Mäter första punkten] [Misslyckades att mäta den

första punkten]

[ m ] * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * ***,

[ m ] 17.4°

Vinkelmätning misslyckas aldrig.

[Resultat för den första punkten]

[Mäter den andra punkten] [Misslyckades att mäta den andra punkten]

[ m ] * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * *

Även om punkten är riktad nedåt visar displayen uppåtposition.

Vinkelmätning misslyckas aldrig.

[Visning av resultat för vertikalt avständ (höjd mellan två punkter) och andra punkten]

[ m ] 21.4 51.0 24.7° 49.0

Vertikalt avständ (höjd mellan två punkter)

När det vertikala avständet (höjden mellan två punkter) har visats, visas resultatet för den andra punkten när man trycker på MODE-knappen.

Läge för trepunktsmätning (höjd mellan två punkter)

[Resultat]

Efter att det horisontala avständet samt vinkeln mellan två punkter och dess höjd mätits, visas det "vertikala avständet (höjden) och vinkeln mellan två punkter". Enheterna kan visas i meter, yards eller feet. Vinklar indikeras i° (grader).

① Vertikalt avstånd (höjd mellan två punkter)
② Vinkel mellan två punkter
③ Enhet

[Mäter första punkten] [Misslyckades att mäta

den första punkten]

[Resultat för den första punkten]

Det horisontella avståndet visas.

[Mäter den andra punkten] [Resultat för den andra punkten]

[ m ] ***** 24.4 *****

Vid mätning av andra och tredje målet, vänligen observera att vinklarna ska vara mellan -75^ och +75^ från horisontalnivån. Om mätningen misslyckas, överstiger vinkeln ±75^ .

[Mäter den tredje punkten] [Resultat för den tredje punkten]

Vid mätning av andra och tredje målet, vänligen observera att vinklarna ska vara mellan -75^ och +75^ från horisontalnivån. Om mätningen misslyckas, överstiger vinkeln ±75^ .

Användning och intern display

[1 • 2] Starta/stänga av och lägesinställningar

	Användning/resultat Arbete	Knapp Display Displayexempel
1	[Starta]Mätning, standby		Ursprunglig skärm POWER		Alla symboler(under intryckning)	88.8
			Mätning, standby		Symbol för läget Senasteanvändning
2	Välja och ställa in läge	(1) Linjärt avstånd [3]			Act	n/a
		(2) Horisontellt avstånd [4]	MODE		Hor	n/a
		(3) Höjd (från horisontalnivån) [5]	MODE		Hgt	n/a
		(4) Vinkel (från horisontalnivån) [6]	MODE		Ang	n/a
		(5) Vertikalt avstånd(höjden mellan två punkter) [7]	MODE		blinkar	n/a
		(6) Trepunktsmätning [8](höjd mellan två punkter)	MODE		blinkar	n/a
			Gå tillbaka till 2-(1) Linjärt avstånd, upprepasedan.		Act	n/a

Se relevant avsnitt i denna manual för varje lägesinställning och display.

9

Stäng av

Oberoende av arbetet stängs avständsmätaren av efter 30 sek. efter senaste operation.

30 sek. utan användning

[3] Linjärt avständsläge

	Användning/resultat Arbete		Knapp Display			Displayexempel
						meter yard fot
						Höjdvinkel (°) Sänkning (°)
3 Mätning med linjärt avständsläge
3-1	Söka efter målet(Rikta in härkorset efter målet)		Linjärt avständ		Act—|—
3-2	Mätning(Laserstrålningssymbolen visas.)		När POWER-knappen hålls intryckt kan mätning ske kontinuerligt i upp till 20 sekunder.(När det är klart visas 3-3 display.)	POWER	×	≡
3-3	Misslyckades att mäta Upprepa steg 3-1.					---
3-4	Mätning OK		Linjärt avständFöljt av 3-1.		Act	206225		676
9 Stäng av			Oberoende av arbetet stängs avstånds-mätaren av efter 30 sek. efter senaste operation.	30 sek. utan användning

Användning och intern display

[4] Horisontellt avständsläge

	Användning/resultat Arbete		Knapp Display			Displayexempel
						meter yard fot
						Höjdvinkel (°) Sänkning (°)
4 Mätning med Horisontellt avständsläge
4-1	Söka efter målet(Rikta in hårkorset efter målet)		Horisontellt avstånd		—!—
4-2	Mätning(Laserstrålningssymbolenvisas.)		När POWER-knappen hålls intrycktkan mätning ske kontinuerligt i upptill 20 sekunder.(När det är klart visas 4-3 display.)	POWER	×	—
4-3	Misslyckades att måta Upprepa steg		4-1.			---
4-4	Mätning OK		Horisontellt avståndFöljt av 4-1.		Hor	20 1220	660
9 Stäng av			Oberoende av arbetet stängsavständsmätaren av efter 30 sek. eftersenaste operation.	30 sek. utananvändning

[5] Höjdläge

	Användning/resultat Arbete	Knapp Display			Displayexempel
					meter yard	fot
					Höjdvinkel (°)	Sänkning (°)
5 Mätning med Höjdläge
5-1	Söka efter målet(Rikta in härkorset efter målet)		Höjd (från horisontalnivån)
5-2	Mätning(Laserstrålningssymbolen visas.)		När POWER-knappen hålls intryckt kan mätning ske kontinuerligt i upp till 20 sekunder.(När det är klart visas 5-3 display.)	POWER
5-3	Misslyckades att mäta Upprepa		steg 5-1.			[6K78]
5-4	Mätning OK		Höjd (från horisontalnivån)Följt av 5-1.		Hgt
9 Stäng av			Oberoende av arbetet stängs avständsmätaren av efter 30 sek. efter senaste operation.	30 sek. utan användning

Användning och intern display

En [6] Vinkelläge

De		Användning/resultat Arbete		Knapp Display			Displayexempel
							meter yard	fot
Fr							Höjdvinkel (°)	Sänkning (°)
Es	6 M	Mätning med Vinkelläge
It	6-1	Söka efter målet(Rikta in hårkorset efter målet)		Vinkel (från horisontalnivån)		—	—
Ru
No	6-2	Mätning(Laserstrålningssymbolen visas.)		När POWER-knappen hålls intryckt kan mätning ske kontinuerligt i upp till 20 sekunder.(När det är klart visas 6-3 display.)	POWER	×	—
Se
Fi	6-3	Misslyckades att mäta Upprepa steg 6-1.					---
NI	6-4	Mätning OK		Vinkel (från horisontalnivån)Följt av 6-1.		Ang	13
Dk
Ro	9 S	Stäng av		Oberoende av arbetet stängs avständsmäta-ren av efter 30 sek. efter senaste operation.	30 sek. utan användning

[7] Vertikalt avständsläge (höjd mellan två punkter)

	Användning/resultat Arbete	Knapp Display			Displayexempel
					meter yard fot
					Höjdvinkel (°)	Sänkning (°)
7	Mätning med Vertikalt avständsläge (höjd mellan två punkter)
7-1	Söka efter målet(Rikta in hårkorset efter målet)		Vertikalt avständ(höjd mellan två punkter) (första målet)		blinkar
7-2	Mätning(Laserstrålningssymbolen visas.)			POWER
7-3	Misslyckades att mäta		Följt av 7-1Upprepa 7-1, 7-2, 7-3 tills mätningen har slutförts.		blinkar	---
7-4	Mätning OK		Höjd på första målet(från horisontalnivån)		blinkar	15.2 16.	550.0
7-5	Sikta (andra målet)(Rikta in hårkorset efter målet)		Vertikalt avständ(höjden mellan två punkter)(andra målet)(Resultatet som visas är höjden på det första målet		blinkar	15.2 16.	550.0
7-6	Mätning(Laserstrålningssymbolen visas.)			POWER
7-7	Misslyckades att mäta		Följt av 7-5Upprepa 7-5,7-6 och 7-7 tills mätningen har slutförts		blinkar	---
7-8	Mätning OK		Vertikalt avständ(höjden mellan två punkter)Gå vidare till 7-1 efter två sekunder		Hgt+Hgt2	21.423.4		70.0

9 Stäng av

Oberoende av arbetet stängs avständsmätaren av efter 30 sek. efter senaste operation.

30 sek. utan användning

Användning och intern display

En [8] Läge för trepunktsmätning (höjden mellan två punkter)

	Användning/resultat Arbete			Knapp Display			Displayexempel
							meter yard	fot
							Höjdvinkel (°)	Sänkning (°)
8 Mätning med Läge för trepunktsmätning (höjd mellan två punkter)
8-1	Söka efter målet(Rikta in hårkorset efter målet)		Horisontellt avstånd (första målet)			blinkar
8-2	Mätning(Laserstrålningssymbolen visas.)				POWER	×	=
8-3	Misslyckades att mäta		Följt av 8-1Upprepa 8-1, 8-2, 8-3 tills mätningen har slutförts.			linkar	---
8-4	Mätning OK		Horisontellt avståndFöljt av 8-5.			Hglt	24.4 26	8 80.5
8-5	Sikta (andra målet) (Rikta in hårkorset efter målet)		Vertikalt avstånd(höjd från horisontalnivån till andra målet).			blinkar	24.4 26	8 80.5
8-6	Mätning(Laserstrålningssymbolen visas)				POWER	×	=
8-7	Mätning OK		Vertikalt avstånd(höjd från horisontalnivån till andra målet).			Hggt	3.4 3.8	11.0
8-8	Sikta (tredje målet) (Rikta in hårkorset efter målet)		Vertikalt avstånd(höjd mellan det andra och tredje målet)			blinkar	3.4 3.8	11.0
8-9	Mätning(Laserstrålningssymbolen visas)				POWER	×	=
8-10	Mätning OK		Vertikalt avstånd(höjd mellan det andra och tredje målet)Efter 2 sekunder, följt av 8-1			Hor Hgt+Hgt2	17.4	19.0	57.0
9	Stäng av		Oberoende av arbetet stängs avständsmätaren av efter 30 sekunder efter senaste operation.		30 sek. utan användning

Övrigt

Enheten uppfyller del 15 i FCC-bestämmelserna. Användning av utrustningen lyder under följande två villkor:

(1) Enheten får inte orsaka skadlig störning
(2) Denna enhet måste klara all störning som mottas, inkluderat störning som kan orsaka oönskade funktioner.

Den här utrustningen har testats och uppfyller gränserna för Klass B digital utrustning, i enlighet med del 15 i FCCbestämmelserna och EU:s EMK-direktiv. Dessa gränser är avsedda att ge rimligt skydd mot skadliga störningar i hemmiljö. Denna utrustning alstrar, använder och kan stråla radiofrekvensenergi och, om den inte installeras och används i enlighet med instruktionerna, kan den orsaka skadlig störningar av radiokommunikationer. Dock finns det inte någon garanti att störningar inte kommer att inträffa i en särskild installation. Om utrustningen orsakar skadlig störning av radio- eller TV-mottagning, vilket kan fastställas genom att starta och stänga av utrustningen, uppmanas användaren att försöka korrigera störningen genom en eller flera av följande åtgärder:

• Rikta om eller omplacera mottagarantennen.
• Öka avståndet mellan utrustning och mottagare.
• Kontakta återförsäljaren eller en erfaren radio-/TV-tekniker för hjälp.

Denna klass B digital utrustning uppfyller alla krav i enlighet med de kanadensiska bestämmelserna för störningsorsakanden utrustning.

Forestry Pro är en förenklad laseravständsmätare. Erhållna resultat bör inte användas för officiella protokoll.

Felsökning/Reparation

Om Nikon Laser Forestry Pro måste repareras skall du kontakta din lokala återförsäljare för information om var den skall skickas. Innan du gör detta bör du se om felsökningstabellen nedan kan hjälpa dig att lösa problemet.

Symptom Kontrollpunkter
Instrumentet startar inte — LCD-skärmentänds inte.	Tryck på POWER-knappen.Kontrollera och byt batterierna vid behov.
Kan inte mäta avståndet till målet. • Se till	att inte något, till exempel din hand eller ditt finger, blockerar laserstrålens öppning eller laserdetektorn.Se till att laserstrålens öppning och laserdetektorn är rena. Rengör vid behov.Kontrollera att målets form och beskaffenhet är lämpligt för att reflektera laserstrålen.Bytbatteriet.
[- - -] ("Cannot measure" (Kan inte mäta)) visas.	Var noga med att hålla instrumentet stadigt när POWER-knappen trycks ner.Se till att målet befinner sig inom mätintervallet(10 - 500 m/11 - 550 yard/33 - 999 fot).
Mål som befinner sig närmare kan inte mätas.	Se till att inte någonting, till exempel löv eller gräs finns mellan Nikon Laser Forestry Pro och målet.
Mål som befinner sig längre bort än ett visst avständ kan inte mätas.	Se till att inte någonting, till exempel löv eller gräs finns mellan Nikon Laser Forestry Pro och målet.
Mätresultatet är instabilt. • Byt batteriet.	Kontrollera att målets form och beskaffenhet är lämpligt för att reflektera laserstrålen.Var noga med att hålla instrumentet stadigt när POWER-knappen trycks ner.Se till att inte någonting, till exempel löv eller gräs finns mellan Nikon Laser Forestry Pro och målet.
Felaktiga resultat visas. •Bytbatteriet.	Kontrollera att målets form och beskaffenhet är lämpligt för att reflektera laserstrålen.Se till att inte någonting, till exempel löv eller gräs finns mellan Nikon Laser Forestry Pro och målet.

Om problemet kvarstår när åtgärderna som föreslås i felsökningstabellen har utförts, kontakta din lokala återförsäljare för kontroll/reparation av Nikon Laser Forestry Pro. Låt aldrig någon annan än tillverkarens officiella representant kontrollera eller reparera Nikon Laser Forestry Pro. Om detta ignoreras kan det leda till personskador eller skador på produkten.

Hur man använder avständsmätarens fodral

Vanligt fodral

Övre flapp Nedre flapp

Fodral med bältesögla

Bälte Övre flapp Nedre flapp

1) Öppna den nedre flappen och dela den i sina två delar. ①
2) Fäst toppen på den övre flapp vid den nedre. ②
3) Säkra den övre flappen genom att klicka ihop den nedre flappens två delar. ③

Suomi

SISÄLTÖ

Sammendrag om betjening 314-316

Specifikationer 317-318

Eksternt display.... 319-321

Betjening og internt display.... 322-328

Andet 329

Fejlfinding/Reparation 330-331

Sammendrag om betjening

Sammendrag om betjening
