Precauciones antes del uso

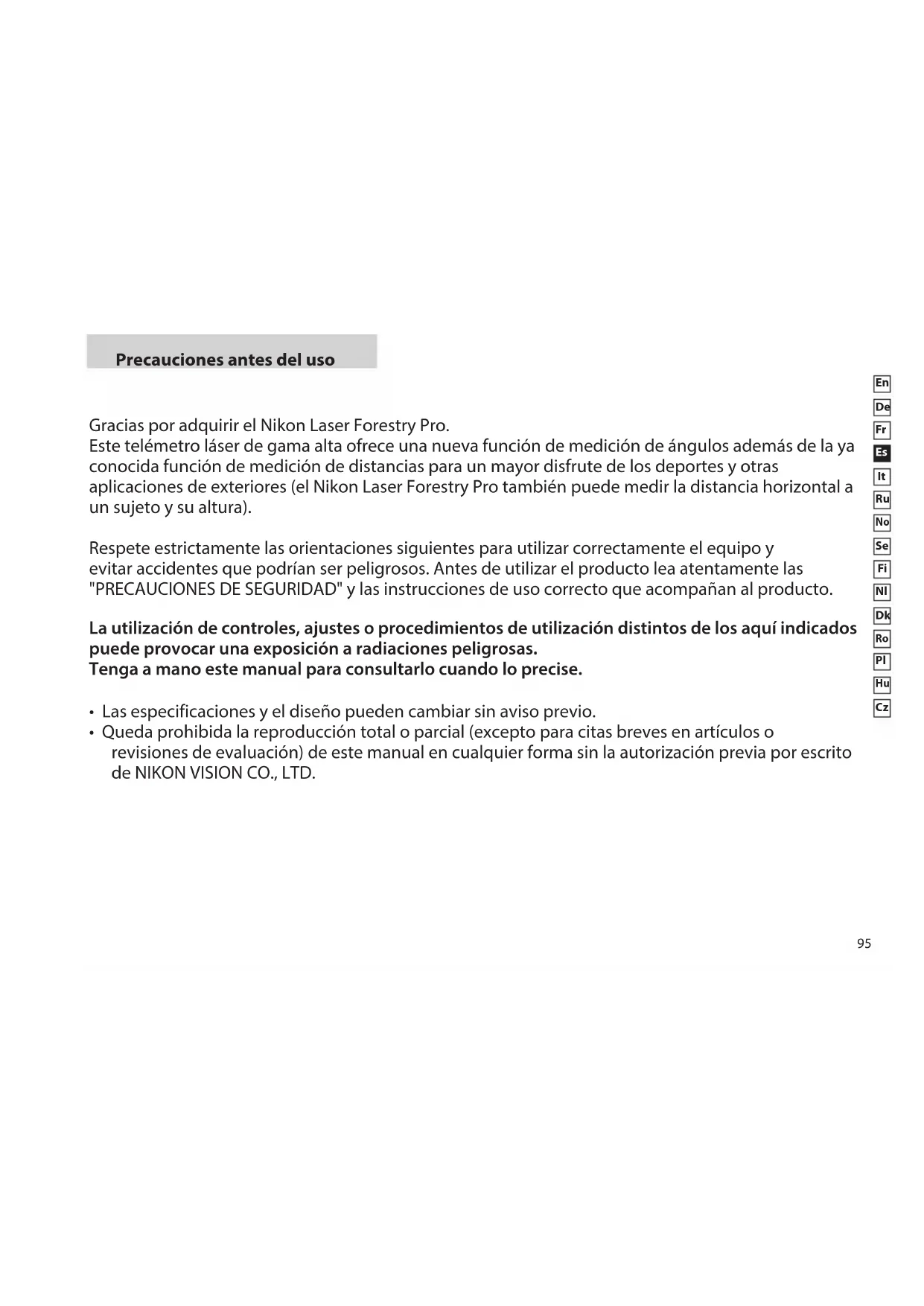

Gracias por adquirir el Nikon Laser Forestry Pro.

Este telémetro láser de gama alta ofrece una nueva función de medición de ángulos además de la ya conocida función de medición de distancias para un mayor disfrute de los deportes y otras aplicaciones de exteriores (el Nikon Laser Forestry Pro también puede medir la distancia horizontal a un sujeto y su altura).

Respete estrictamente las orientaciones siguientes para utilizar correctamente el equipo y evitar accidentes que podrían ser peligrosos. Antes de utilizar el producto lea atentamente las "PRECAUCIONES DE SEGURIDAD" y las instrucciones de uso correcto que acompañan al producto.

La utilización de controles, ajustes o procedimientos de utilización distintos de los aquí indicados puede provocar una exposición a radiaciones peligrosas.

Tenga a mano este manual para consultarlo cuando lo precise.

- Las especificaciones y el diseño pueden cambiar sin aviso previo.

- Queda prohibida la reproducción total o parcial (excepto para citas breves en artículos o revisiones de evaluación) de este manual en cualquier forma sin la autorización previa por escrito de NIKON VISION CO., LTD.

Precauciones antes del uso

En Respete estrictamente las orientaciones siguientes para utilizar correctamente el equipo y evitar accidentes que podrían ser peligrosos. Es Antes de utilizar el producto lea atentamente las "PRECAUCIONES DE SEGURIDAD Y FUNCIONAMIENTO" y las instrucciones de uso correcto que acompañan al producto. Tenga a mano este manual para consultarlo cuando lo precise.

Fi ADVERTENCIA

NI Esta indicación le advierte que cualquier utilización inadecuada que ignore el contenido aquí incluido puede provocar Dk la muerte o lesiones graves.

PI ▲ PRECAUCIÓN

Hu Esta indicación le advierte que cualquier utilización inadecuada que ignore el contenido aquí incluido puede provocar lesiones o pérdidas materiales.

• Nunca mire directamente al haz láser ni al sol cuando utilice el Nikon Laser Forestry Pro.
• No pulse el botón POWER mientras mira la óptica desde el lado del objetivo.
• No apunte al ojo.
• No utilice la unidad junto con otros elementos ópticos adicionales, como

lentes o binoculares. La utilización de un elemento óptico junto con el Nikon Laser Forestry Pro aumenta el riesgo de dañar los ojos.

• No desmonte el Nikon Laser Forestry Pro. El láser emitido podría ser nocivo para su salud. Un producto que haya sido desmontado pierde la garantía del fabricante.
• Si la cubierta del cuerpo del Nikon Laser Forestry Pro está dañada o si emite un ruido raro después de una caída o por cualquier otra causa, retire inmediatamente la batería y deje de usarlo.

Precauciones

• Si no utiliza el Nikon Laser Forestry Pro, no pulse el botón POWER.
• No deje el Nikon Laser Forestry Pro, al alcance de niños pequeños.
• Lluvia, agua, arena y barro deben eliminarse de la superficie del telémetro lo antes posible, utilizando un paño suave, limpio y seco.
• Aunque el Nikon Laser Forestry Pro es impermeable, no está diseñado para utilizarlo bajo el agua.
• No haga balancear el Nikon Laser Forestry Pro con las correas. Podría golpear a alguien y herirle.
• No deje el Nikon Laser Forestry Pro en un lugar inestable ya que podría caer y provocar lesiones, o dañar el equipo.
• No mire a través del Nikon Laser Forestry

Pro mientras anda. Podría tropezar o caerse y resultar herido.

• No deje el Nikon Laser Forestry Pro en un coche en días cálidos o soleados, ni cerca de equipos generadores de calor. Podría dañarlo o afectarle negativamente.
• No deje el Nikon Laser Forestry Pro bajo la luz solar directa. Los rayos ultravioleta y el exceso de calor podrían afectar negativamente a la unidad e incluso dañarla.
• Si se expone el Nikon Laser Forestry Pro a cambios de temperatura repentinos, puede condensarse agua en las superficies de las lentes. No utilice el producto hasta que se haya evaporado la condensación.
• No utilice alcohol para limpiar el cuerpo principal.
• No deje la bolsa de polietileno del embalaje al alcance de niños pequeños.
• Tenga cuidado con los niños pequeños para que no se traguen accidentalmente la ojera. Si se da el caso, consulte a un médico inmediatamente.
• Si utiliza las ojeras de goma durante mucho tiempo puede notar una inflamación de la piel. Si presenta algún síntoma, consulte inmediatamente a un médico.
• Cuando transporte el Nikon Laser Forestry Pro, guárdelo en el estuche flexible.

- Si su Nikon Laser Forestry Pro no funciona correctamente, deje de utilizarlo inmediatamente y consulte la Tabla de solución de problemas. Si no consigue resolver el problema, póngase en contacto con su distribuidor local quien le indicará dónde enviarlo para su reparación.

• Para eliminar el polvo de la superficie de las lentes, utilice un cepillo blando sin aceite.
• Al eliminar manchas o residuos como marcas de dedos de la superficie de los objetivos, limpielos muy suavemente con un paño de algodón suave y limpio o con un paño de limpieza de lentes de calidad sin aceite.

Utilice una pequeña cantidad de alcohol puro (no desnaturalizado) para limpiar las manchas resistentes. No utilice paños de terciopelo ni telas normales, pues podrían rayar la superficie de los objetivos. Si se ha utilizado un paño para limpiar el cuerpo no debe usarse para la superficie del objetivo.

Cuerpo principal

- Limpie la superficie del cuerpo con un paño suave, limpio y seco. No utilice benceno, disolvente ni otros agentes orgánicos ya que podrían decolorar el cuerpo o deteriorar las gomas.

Almacenamiento

- En caso de humedad elevada puede aparecer condensación de agua o moho sobre la superficie de los objetivos. Por tanto, guarde el Nikon Laser Forestry Pro en un lugar fresco y seco. Después de usarlo en un día lluvioso o por la noche, séquelo a temperatura ambiente y guárdelo en un lugar fresco y seco.

NOTAS SOBRE LA BATERÍA DE LITIO

Si se manejan incorrectamente, las baterías pueden romperse y tener fugas, corroyendo los equipos y manchando la ropa. Asegúrese de respetar lo siguiente:

• Monte las baterías con los polos + y - colocados correctamente.
• Cuando las baterías están agotadas, o en períodos prolongados de no utilización, deben retirarse.
• Utilice siempre el mismo tipo de baterías.
• Si el fluido de la batería entra en contacto con los ojos o la piel enjuáguelos abundantemente con agua. Si se tragan, consulte a un médico inmediatamente.
• No cortocircuite los terminales de la cámara de la batería.
• No lleve baterías junto con llaves o monedas en un bolsillo o bolsa. Podría sobrecalentar y cortocircuitar las

baterías.

• No tire las baterías al fuego ni al agua. Nunca desmonte las baterías.
• No cargue las baterías.
• No someta las baterías guardadas a temperaturas extremas.
• No someta las baterías guardadas a grandes vibraciones ni golpes.

Símbolo para recogida separada aplicable en países Europeos

Este símbolo indica que esta batería se recogerá por separado.

Lo siguiente sólo se aplicará a usuarios en países europeos.

• Esta batería ha sido designada para su recogida en un punto de recogida apropiado. No la tire como desecho doméstico.
• Para más información, contacte con el vendedor o autoridades locales a cargo de la gestión de residuos.

ES Símbolo para recogida separada aplicable en países Europeos

Este símbolo indica que este producto se recogerá por separado.
Lo siguiente sólo se aplicará en países Europeos. - Este producto ha sido designado para su recogida en un punto de almacenamiento apropiado. No lo tire como un deshecho doméstico.
- Para más información, contacte con el vendedor o autoridades locales al cargo de la gestión de residuos.

Características clave

• Gama de distancias de medición lineal: 10-500 metros/11-550 yardas/33-999 pies
  • Gama de medición de ángulos: ± 89°
• Pasos de visualización de la medición de distancias:

[Pantalla interna]:

(Distancia lineal)

0,5 metros/yardas, 1 pie (distancia de medición menor de 100 metros/yardas/pies)

1,0 metro/yarda, 1 pie (distancia de medición de 100 metros/yardas/pies o más)

(Distancia horizontal/Altura)

0,2 metros/yardas, 0,5 pies (distancia de medición menor de 100 metros/yardas/pies)

1,0 metro/yarda, 1 pie (distancia de medición de 100 metros/yardas/pies o más)

(Ángulo) 0,1° (-10° — 10°) 1,0° (≤ -10°, 10° ≤ )

[Visor externo]

(Distancia lineal) 0,5 metros/yardas, 1 pie (Distancia horizontal/Altura) 0,2 metros/yardas, 0,5 pies (Ángulo) 0,1°

• Sistema de observación óptica de 6x fácil de apuntar
• Cuantifica la distancia horizontal al sujeto y su altura con respecto al nivel del telémetro mediante la medición de la distancia lineal y el ángulo.
• Mida la separación vertical (altura entre dos puntos) - dispone de los modos de separación vertical y de medición en tres puntos.
• Los resultados se muestran en as pantallas LCD interna y externa. El panel LCD externo muestra todos los resultados simultáneamente.
• El "sistema de conmutación de prioridad al sujeto" le permite adecuarse con facilidad a la situación de medición.
• Diseño impermeable (NO diseñado para utilización bajo el agua)
• Láser invisible/seguro para la vista de clase 1M según EN/IEC
• Visualización de resultados durante 30 segundos
• Diseño compacto, ligero y ergonómico
• Apagado automático (después de aprox. 30 segundos sin tocarlo)
• Predeterminación a los "Ultimos ajustes usados"
• Función de medición continua de aproximadamente 20 segundos

El Nikon Laser Forestry Pro emite impulsos de energía infrarroja invisible y segura para los ojos que se refleja en el sujeto seleccionado y vuelve a su receptor óptico. Sus complejos circuitos de carga de precisión calculan instantáneamente las distancias midiendo el tiempo que tarda cada impulso en ir desde el telémetro al sujeto y volver. La reflectividad láser y los resultados de medición pueden variar en función de las condiciones climáticas y ambientales, el color, acabado superficial, tamaño, forma y otras características del sujeto.

Los factores siguientes aseguran mejores alcance y precisión:

• Utilización nocturna
• Tiempo nuboso
• Sujetos de colores brillantes
• Sujetos con superficies muy reflectantes
• Sujetos con exteriores lustrosos
• Sujetos de gran tamaño
• Apuntar a sujetos orientados a 90 grados

La medición puede resultar imprecisa o fallar en los casos siguientes:

• Sujeto delgado o pequeño
• Sujeto con una superficie reflectante difusora
• Sujeto que no refleja el haz láser hacia el telémetro (vidrio, un espejo, etc.)
• Sujeto negro
• Sujeto con distintas profundidades
  • Nieve, Iluvia o niebla
• Sujeto medido a través de vidrio
• Superficie reflectora medida en dirección diagonal
• Sujeto en movimiento
• Obstáculo en movimiento delante del sujeto
• Apuntar a la superficie del agua

Nomenclatura/Componentes

Correa de cuello .....x1

Batería de litio (CR2) ...x1

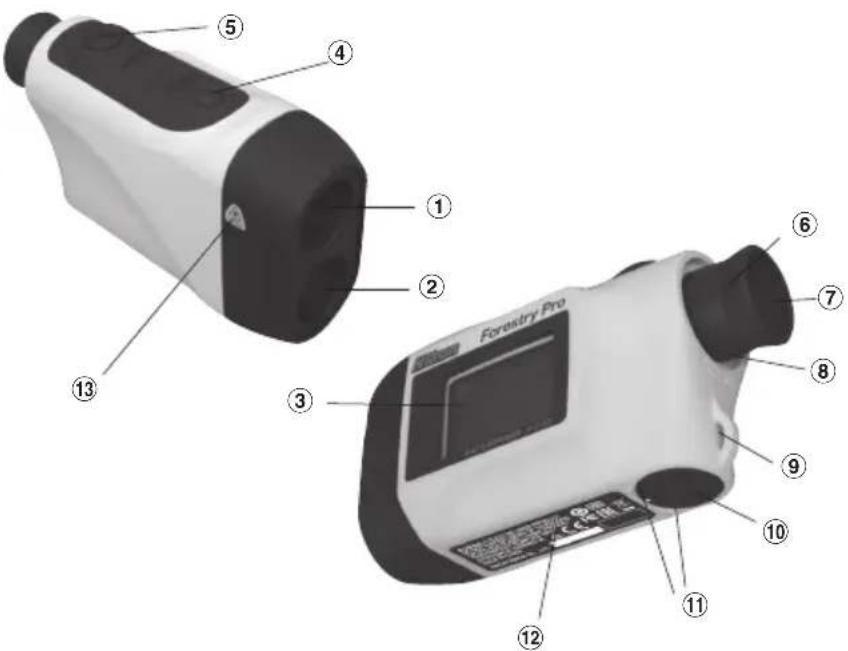

① Lente del objetivo monocular/Abertura para emisión láser
② Abertura del detector láser
③ LCD externo
④ Botón MODE
⑤ Botón POWER
⑥ Ocular monocular de 6x
⑦ Ojera/Anillo de ajuste de dioptrías
⑧ Índice de dioptrías
⑨ Ojal para correa
⑩ Tapa del compartimento de la batería
⑪ Indicación "Abierta/Cerrada" de la tapa del compartimento de la batería
⑫ Etiqueta de número de producto/explicatoria

⑬ Etiqueta de advertencia sobre el láser

Cambio de baterías

- Tipo de batería: Batería de litio 3V CR2

- Indicadores del estado de la batería

: La batería tiene carga suficiente para usarla.

: La carga de la batería se está quedando baja

destellante: La batería está baja y debe ser sustituida.

desaparece : La batería se ha agotado y debe ser sustituida.

destellando en el LCD : Indica que la batería debe ser sustituida.

① Abra la tapa del compartimento de la batería

Con la yema del pulgar o con una moneda en la parte hundida de la cámara de la tapa de la batería, gire la tapa conforme al indicador de flecha "Abierta/Cerrada". No es fácil de abrir debido a su empaquetadura de goma de impermeabilidad.

② Sustituya la batería vieja por otra nueva

Coloque la nueva batería con los polos [+] y [-] bien orientados conforme a la indicación "Posición de la batería" del adhesivo del compartimento de la batería (coloque la batería con el polo [+] hacia el interior del compartimento) [el Nikon Laser Forestry Pro no funcionará si se coloca la batería incorrectamente].

③ Cierre la tapa del compartimento de la batería

Alinee el indicador"Abierta/Cerrada" con el punto blanco e inserte la tapa del compartimento de la batería. Con la yema del pulgar o una moneda, gire la tapa en la dirección opuesta al indicador de flecha. Puede que cueste de cerrar debido a la goma de la impermeabilización, pero siga girándola del todo hasta que haga tope. Compruebe que la tapa está cerrada firmemente.

- Duración de la batería

Funcionamiento continuo: Aprox. 13.000 ciclos (a 20°C)

Cada ciclo incluye apuntar al sujeto, medición y apagado automático. Esta cifra puede variar en función de la temperatura y otros factores como forma del sujeto, color, etc.

* El Nikon Laser Forestry Pro se entrega con una batería de litio 3V CR2. No obstante, debido a la descarga eléctrica natural, su duración será probablemente menor que la antes indicada.

* Sustituya la batería si el Nikon Laser Forestry Pro se sumerge en agua o si entra agua en el compartimento de la batería.

Pantalla interna

1. [米] - Enfoque del sujeto/sistema de radiación de láser

「—」 Apunte al sujeto. Coloque el sujeto en el centro de la retícula.

「＞＞」 - Aparece mientras se usa el láser para una medición (se mantiene presente durante la medición simple. Parpadea durante las mediciones continuas). Advertencia: No mire a las lentes del objetivo mientras aparezca esta marca.

1. [88.8] - Visualización de la distancia/medición

Indica digitalmente la distancia medida en metros, yardas o pies y los ángulos en grados. También indica el estado de medición como "Medición en curso", "Medición no satisfactoria" o "No se pudo medir".

(Distancia)

Visualización de resultados: (≥ 100 m/yardas/pies) p. ej. 234 metros = [234m]

Visualización de resultados: (< 100 m/yardas/pies) p. ej. 76,5 yardas = [76.5yD]

Visualización de resultados: (< 100 m/yardas/pies) p. ej. 82 pies = 『82』 (Ángulo)

Visualización de resultados: ( ≤ -10°y ≥ 10°) p. ej. 36° = [36]

$$ p. e j. - 2 9 ^ {\circ} = \quad \lceil - 2 9 \rfloor $$

Visualización de resultados: (-10^ < y < 10^) p. ej. 3,5° = 3.5

$$ p. e j. - 7, 0 ^ {\circ} = [ - 7. 0 ] $$

1. Unidades de visualización

『m』 Indica distancia medida en metros.

『YD』 Indica distancia medida en yardas.

[No se visualiza ninguna unidad] Indica distancia medida en pies.

1. 『 [←→] - Indica el estado de la batería (consulte "Cambio de baterías")

5. [Act HModos de Vis Aralización

(En Pantalla externa, Funcionamiento y Pantalla interna encontrará ejemplos de operaciones y visualizaciones)

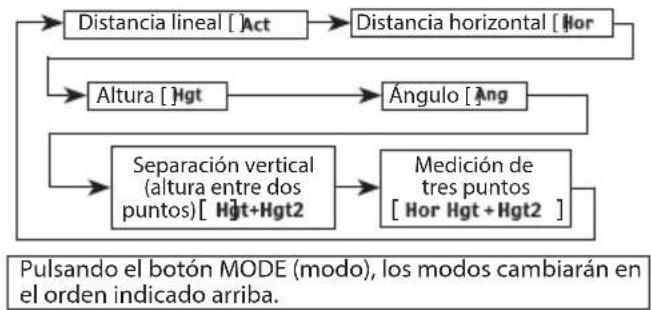

Modo de distancia lineal

「Act」 Calcula la distancia lineal al sujeto y muestra los resultados.

Modo de distancia horizontal

「Hor」 Calcula la distancia horizontal al sujeto midiendo la distancia lineal y el ángulo y muestra los resultados.

Modo de altura

「Hgt」 Mide la altura de su sujeto desde el nivel horizontal y muestra los resultados.

Modo de separación vertical (altura entre dos puntos)

[Hgt+Hgt2] Utiliza los datos de distancia lineal y ángulo de dos puntos para calcular y visualizar la separación vertical (altura entre dos puntos).

Modo de medición de tres puntos (altura entre dos puntos)

『 Hor Hgt + Hgt2 』 Use los datos de distancia horizontal al sujeto (primer punto) y los datos de ángulo de dos puntos (segundo y tercer puntos) para calcular y visualizar la separación vertical (altura entre el segundo y el tercer puntos).

Modo de ángulo

「Ang」 Mide el ángulo de su sujeto desde el nivel horizontal y muestra los resultados.

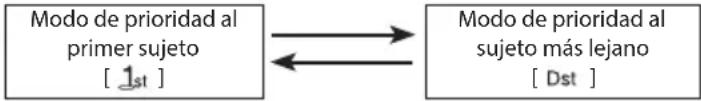

6. 1Modo de prioridad al sujeto

Modo de prioridad al primer sujeto

「1st」 Indica que se ha fijado el modo de Prioridad al primer sujeto.

Modo de prioridad al sujeto más lejano

「Dst」 Indica que se ha fijado el modo de Prioridad al sujeto más lejano.

Nota: Si se ha fijado el modo de medición de ángulo (se visualiza el símbolo [Ang]), no se visualiza el modo de prioridad al sujeto y los símbolos iluminados [1st] o [Dst] se apagan.

Aunque el LCD se fabricó empleando la tecnología más avanzada, es imposible eliminar totalmente el polvo. Al utilizar este producto, el LCD está ampliado por la gran ampliación de la lente del ocular y puede verse polvo como un defecto. No obstante, no afectará a la precisión de la medición.

Resumen operativo

Precaución: La utilización de controles o ajustes o procedimientos de utilización distintos de los aquí indicados puede provocar una exposición a radiaciones peligrosas

1. Coloque una batería en el compartimento de la batería (consulte "Cambio de baterías")

2. Ojera de goma

Si lleva gafas: Pliegue los oculares.

Si no lleva gafas: No pliegue los oculares.

1. Ajuste dióptrico

Ajuste las dioptrías para conseguir una imagen clara en el LCD.

En primer lugar gire el anillo de ajuste de dioptrías en sentido contrario al de las agujas del reloj hasta que llegue a su tope. Después encienda el aparato para activar el LCD cuando mire a través del Nikon Laser Forestry Pro. Gire el anillo de ajuste de dioptrías en el sentido de las agujas del reloj hasta que la pantalla quede enfocada.

Si no ajusta las dioptrías a su graduación, quizás no pueda enfocar claramente su sujeto.

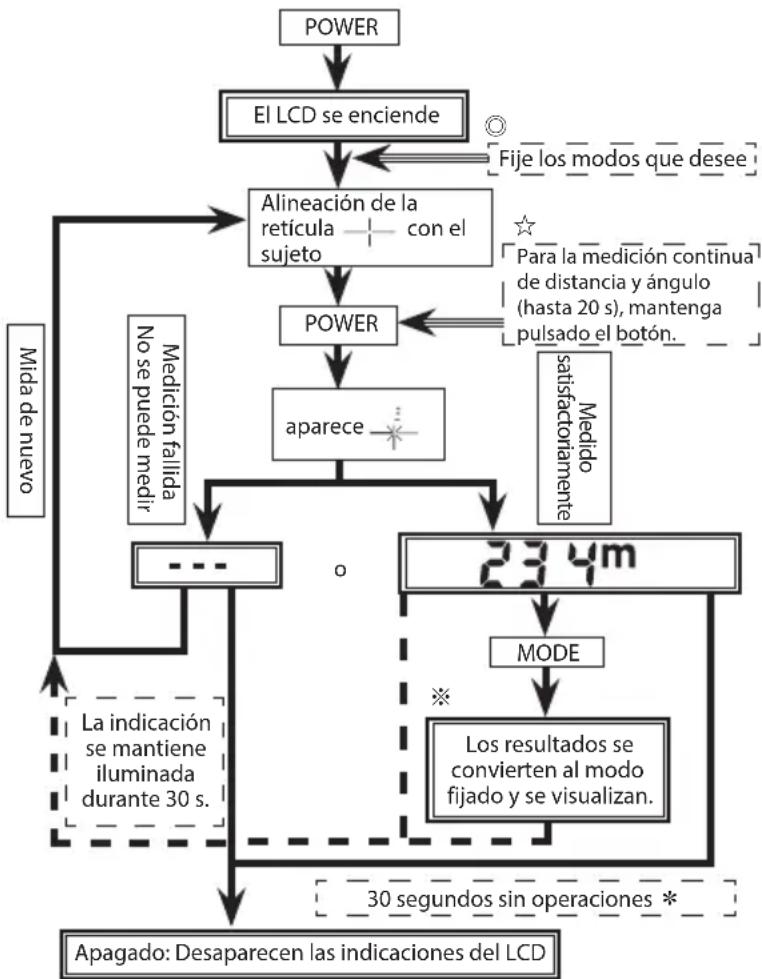

1. Medición

Nota: El panel LCD externo se explica en "Pantalla externa e interna".

Nota: Si mantiene pulsado el botón POWER aparecerán todos los símbolos en el panel LCD interno. Después de retirar el dedo del botón POWER se mostrará el último ajuste utilizado (si pulsa brevemente el botón POWER el panel LCD mostrará el último ajuste utilizado sin mostrar todos los símbolos. Esto no supone que haya ninguna avería ni otro problema).

Antes de medir asegúrese de confirmar los ajustes, como unidad, modo de medición/visualización y modo de prioridad.

○ : Consulte la sección del modo correspondiente de este manual para realizar el ajuste.

Consulte en el capítulo "Pantalla externa e interna" los detalles sobre las operaciones y los resultados de visualización de los distintos modos.
* La corriente se apaga 30 segundos después de la última operación.

POWER Si mantiene pulsado el botón POWER podrá llevar a cabo una medición continua durante 20 segundos.

< Destella mientras se realizan mediciones.

Al medir una bandera en un recorrido de golf, por ejemplo, utilice la Prioridad al primer sujeto y el modo de Medición continua para facilitar la medición. Si no hay objetos entre usted y la bandera, el número más pequeño es la distancia a la bandera a la que apunta.

1. Selección de la unidad de visualización (el ajuste predeterminado de fábrica son los pies).

1. Confirme que el panel LCD está encendido.
2. Mantenga pulsado el botón MODE durante unos dos segundos.
3. Cuando la unidad de visualización haya cambiado, suelte el botón MODE .
4. Repita los pasos 2 y 3 hasta que se muestre el modo deseado.

5. Cuando termine los ajustes, los resultados se convertirán y visualizarán en la unidad de medición seleccionada.

6. Conmutación de modos de medición/visualización (el ajuste predeterminado de fábrica es el modo de medición de la distancia lineal)

1. Confirme que el panel LCD está encendido.
2. Pulse el botón MODE en 0,5 segundos.
3. Suelte el botón MODE para cambiar de modo.
4. Repita los pasos 2 y 3 hasta que se muestre el modo deseado.

5. Cambiar de modo después de la medición convierte los resultados al nuevo modo.

6. Después de fijar el modo las mediciones se realizan según el nuevo modo.

Resumen operativo

1. Cambio de los modos de prioridad al sujeto (el valor predeterminado de fábrica es el modo de Prioridad al sujeto más lejano.)

1. El panel LCD debe estar encendido.
2. Mantenga pulsado el botón MODE y después pulse el botón POWER antes de 0,5 segundos.

Nota: Si no se pulsa el botón POWER antes de 0,5 s se cambiará la unidad de medida (metros/yardas/pies).

1. Siga manteniendo pulsados ambos botones (más de dos segundos), hasta que conmuten el modo de Prioridad al primer sujeto y Prioridad al sujeto más lejano.

Nota: Si no se pulsan los botones en el orden correcto no se producirá la conmutación.

Nota: Si no se produce la conmutación, repita el paso 2.

1. Suelte los botones.

Nota: Dado que el modo de Prioridad al sujeto no se visualiza si está seleccionado el modo de ángulo, la conmutación se realiza pero no se puede confirmarla visualmente. Cambie a otro modo de medición para confirmarla.

[Cómo decidir qué Prioridad al sujeto aplicar]

Si obtiene distintos resultados de una sola operación de medición, el Nikon Laser Forestry Pro mostrará en el panel LCD la distancia al sujeto más lejano si se utiliza el modo de Prioridad al sujeto más lejano mientras que si se utiliza la Prioridad al primer sujeto mostrará la distancia al sujeto más cercano.

p. ej.) Al medir un árbol que está delante de una casa;

Distancia al sujeto	Árbol	Va	la	Casa
	15 m 123 m	128 m

En modo de Prioridad al primer sujeto se mostrará "115 m" (distancia al árbol) y en modo de Prioridad al sujeto más lejano se indicará "128 m" (distancia a la casa). El modo de Prioridad al primer sujeto, por ejemplo, tiene aplicaciones para el golf, mientras que la Prioridad al sujeto más lejano resulta útil al cazar en zonas muy frondosas.

8. Indicador de batería baja

destellante indica que la carga es baja y debe sustituirse la batería (consulte "Cambio de baterías").

Especificaciones

Sistema de medición
Indicación del modo de medición	Distancia lineal : ActDistancia horizontal : HorAltura : HgtÁngulo : AngSeparación vertical (altura entre dos puntos) : Hgt + Hgt2Medición de tres puntos : Hor + Hgt + Hgt2
Distancia medida/gama de ángulos	Distancia : 10-500 metros/11-550 yardas/33-999 pies(999 pies: 304,5 metros/333 yardas)Ángulo : ± 89°
Pasos de visualización de distancia y ángulo	Interno	Act(Distancia lineal)	0,5 metros/yardas, 1,0 pie (< 100 metros/yardas/pies)1,0 metro/yarda, 1,0 pie (≥ 100 metros/yardas/pies)
		Hor(Distancia horizontal)	0,2 metros/yardas, 0,5 pies (< 100 metros/yardas/pies)1,0 metro/yarda, 1,0 pie (≥ 100 metros/yardas/pies)
		Hgt (altura)	0,2 metros/yardas, 0,5 pies (< 100 metros/yardas/pies)1,0 metro/yarda, 1,0 pie (≥ 100 metros/yardas/pies)
		Ang (Ángulo) 0,1° (< 10°), 1,0° (≥ 10°)
	Externo	Distancia lineal 0,5 metros/yardas, 1,0 pieDistancia horizontal 0,2 metros/yardas, 0,5 piesAltura 0,2 metros/yardas, 0,5 piesÁngulo 0,1°
Sistema Sistema de conmutación de Prioridad al primer objeto/Prioridad al objeto más lejano
Sistema óptico
Tipo Monocular de pared prismática
Ampliación (x) 6
Diámetro efectivo de la lente del objetivo (mm) ø21
Campo de visión angular (real) (°)			6,0
Relieve ocular (mm)			18,2
Pupila de salida (mm)			ø3,5
Ajuste dióptrico			±4 m-1

Especificaciones

Otros
Temperatura de funcionamiento (°C) -10 — +50
Fuente de alimentación	Batería de litio CR2 x 1, 3 Vcc,Apagado automático (aprox. 30 s)
Dimensiones (L x Al x An) (mm) 130 × 69 × 45
Peso (g) Aprox. 210 (sin batería)
Estructura	Cuerpo: Impermeable (profundidad máxima de 1 m durante 10 minutos)*(Compartimento de la batería: Resistente al agua**)
Clasificación del láser	IEC60825-1: Clase 1M/Producto láserFDA/21 CFR Parte 1040.10: Producto láser de clase 1
CEM FCC Parte15 sub-parteB clase B, UE: directiva CEM, AS/NZS, VCCI claseB, CU TR 020
Medio ambiente	RoHS, WEEE
Láser
Longitud de onda (nm) 870
Duración del impulso (ns) 14
Potencia (W) 15
Divergencia del haz (mrad) Vertical: 2.5,	Horizontal: 0.025
Humedad de funcionamiento (% HR) 80 (sin condensación)

\* Modelos impermeables

El Nikon Laser Forestry Pro es impermeable y su sistema óptico no sufrirá daños si se sumerge o cae al agua a una profundidad máxima de 1 m durante un máximo de 10 minutos.

El Nikon Laser Forestry Pro ofrece las ventajas siguientes:

• Puede usarse en condiciones de gran humedad, polvo o lluvia sin riesgo de deterioro.
• Diseño llenado con nitrógeno que lo hace resistente a la humedad y el enmohecimiento.

Al utilizar el Nikon Laser Forestry Pro respete lo siguiente.

• La unidad no debe utilizarse ni mantenerse bajo agua corriente.
• Cualquier humedad debe ser eliminada antes de ajustar las piezas móviles (ocular, etc.) del Nikon Laser Forestry Pro para evitar daños y por razones de seguridad.

Para conservar su Nikon Laser Forestry Pro en un estado excelente, Nikon Vision recomienda una revisión periódica por parte de un distribuidor autorizado.

** El compartimento de la batería es resistente al agua, no impermeable. Si se sumerge el Nikon Laser Forestry Pro en agua puede entrar agua en el dispositivo. Si entra agua en el compartimento de la batería, elimine toda la humedad y deje pasar un tiempo suficiente para que se seque.

Pantalla externa

[Encendido]

Después de encender el aparato, las LCD interna y externa sed iluminan hasta que se pulsa el botón POWER o MODE.

[Aviso de apagado]

POWER OFF

Si pasan 30 s sin hacer nada el aparato se apaga. Aproximadamente un segundo antes aparece esta pantalla.

Medición de un punto
[Resultados]

[⑤m] ① 206.0 ② 45.2 ③ 201.0 ④ 12.7°

Después de la medición se visualizan todos los datos de "distancia lineal, distancia horizontal, altura y ángulo". Las unidades pueden ser metros, yardas o pies. Los ángulos se indican en ° (grados).

[ YD ] : yardas

ft : pies

① Distancia lineal Distancia horizontal

③ Altura Ángulo Unidad

[Durante la medición]

[ m ] * * * * * * * * * * * * * * * * * *

[ m ] * * * * * * * * * * * * * * * *

Cuando el objeto está arriba Cuando el objeto está abajo

[Medición no satisfactoria o no se pudo medir]

Cuando el objeto está arriba

Cuando el objeto está abajo En valores negativos, el símbolo "- (menos)" no aparece.

[Medición completa]

[ m ] 45.2 206.0 201.0 12.7°

Cuando el objeto está arriba

[ m ] 45.2 12.7° 201.0 206.0

Cuando el objeto está abajo

Pantalla externa

Modo de separación vertical (altura entre dos puntos)

[Resultados]

Después de medir dos puntos se visualizan "Distancia lineal a dos puntos" y "Separación vertical (altura) y ángulo entre dos puntos". Las unidades pueden ser metros, yardas o pies. Los ángulos se indican en ° (grados).

① Distancia lineal (primer punto)
② Distancia lineal (segundo punto)
③ Separación vertical (altura entre dos puntos)
④ Ángulo entre dos puntos
⑤ Unidad

[Medición del primer punto]

[No se pudo medir el primer punto]

[ m ] * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * *

[ m ] 17.4°

[Medición del primer punto]

Las mediciones de ángulos nunca fallan.

[Medición del segundo punto]

[ m ] * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * +

Aunque el punto se encuentra más abajo, el visor indica la posición hacia arriba

[No se pudo medir el segundo punto]

Las mediciones de ángulos nunca fallan.

[Visualización de los resultados de separación vertical (altura entre dos puntos) y segundo punto]

[ m ] 21.4 24.7° 51.0 49.0

Separación vertical (altura entre dos puntos)

Después de mostrar la separación vertical (altura entre dos puntos), si pulsa el botón MODE se visualiza el resultado del segundo punto.

Modo de medición de tres puntos (altura entre dos puntos)

[Resultados]

Después de medir la distancia horizontal y dos ángulos y su altura, se visualiza "separación vertical (altura) y ángulo entre dos puntos". Las unidades pueden indicarse en metros, yardas o pies. Los ángulos se indican en ° (grados).

① Separación vertical (altura entre dos puntos)
② Ángulo de dos puntos
Unidad

[Resultados del primer punto] [No se pudo medir el primer punto]

[Medición del primer punto]

Indica la distancia horizontal.

[Medición del segundo punto] [Resultados del segundo punto]

[ m ] ***** 24.4 *****

Al medir el 2° y 3er puntos, tenga en cuenta que los ángulos deben estar entre -75 y +75° desde el nivel horizontal. Si la medición falla, el ángulo es superior a ±75°.

[Medición del tercer punto]

[Resultados del tercer punto]

Al medir el 2° y 3er puntos, tenga en cuenta que los ángulos deben estar entre -75 y +75° desde el nivel horizontal. Si la medición falla, el ángulo es superior a ±75°.

Operación y pantalla interna

[1 • 2] Encendido/apagado y ajustes de modo

	Operación/Resultados Tarea Botón Pantalla				Ejemplos de visualización
1	EncendidoMedición en espera		Pantalla inicial	POWER	Todos los símbolos(mientras se pulsa)	88.8
			Medición en espera		Símbolo del último modo usado
2	Selección y fijación de modos	(1)	Distancia lineal [3]		Act	n/a
		(2)	Distancia horizontal [4] MODE		Hor	n/a
		(3)	Altura (desde la horizontal) [5] MODE		Hgt	n/a
		(4)	Ángulo (desde la horizontal) [6] MODE		Ang	n/a
		(5)	Separación vertical(altura entre dos puntos) [7]	MODE	destella	n/a
		(6)	Medición de tres puntos [8](altura entre dos puntos)	MODE	destella	n/a
			Vuelva a 2-(1) Distancia lineal y después repita.		Act	n/a

Consulte en la sección correspondiente de este manual cómo realizar el ajuste y la visualización de cada modo.

9 A pagado

Con independencia del proceso, 30 segundos después de su última operación el aparato se apaga.

30 segundos sin operaciones

[3] Modo de distancia lineal

	Operación/Resultados Tarea		Botón Pantalla			Ejemplos de visualización
						metros yaldas pies
						Elevación (°)	Depresión (°)
3 Medición en modo de distancia lineal
3-1	Búsqueda de su sujeto(Alineación de la retícula conel objeto)		Distancia lineal		Act—!—
3-2	Medición(Se visualiza el símbolo deradiación láser)		Con el botón POWER pulsado, seráposible una medición continuadurante 20 segundos(al terminar aparece la pantalla 3-3).	POWER	×	≡
3-3 No se pudo medir Repita el paso 3-1.						---
3-4 Medición satisfactoria			Distancia linealSiga en 3-1.		Act	206225		676

9 Apagado

Con independencia del proceso, 30 segundos después de su última operación el aparato se apaga.

30 segundos sin operaciones

Operación y pantalla interna

[4] Modo de distancia Horizontal

	Operación/Resultados Tarea		Botón Pantalla			Ejemplos de visualización
						metros yardas pies
						Elevación (°) Depresión (°)
4 Medición en Modo de distancia Horizontal
4-1	Búsqueda de su sujeto(Alineación de la retícula conel objeto)		Distancia horizontal		Nor—|—
4-2	Medición(Se visualiza el símbolo deradiación láser)		Con el botón POWER pulsado, seráposible una medición continuadurante 20 segundos(al terminar aparece la pantalla 4-3).	POWER	××	≡
4-3	No se pudo medir Repita el paso		4-1.			---
4-4	Medición satisfactoria		Distancia HorizontalSiga en 4-1.		Hor	20 1220660

9 Apagado

Con independencia del proceso, 30 segundos después de su última operación el aparato se apaga.

30 segundos sin operaciones

[5] Modo de altura

	Operación/Resultados Tarea	Botón Pantalla			Ejemplos de visualización
					metros yarcas pies
					Elevación (°) Depresión (°)
5 Medición en Modo de altura
5-1	Búsqueda de su sujeto (Alineación de la retícula con el objeto)		Altura (desde la horizontal)
5-2	Medición (Se visualiza el símbolo de radiación láser)		Con el botón POWER pulsado, será posible una medición continua durante 20 segundos (al terminar aparece la pantalla 5-3).	POWER	[wwzd]	=
5-3 No se pudo medir Repita el paso 5-1.					---
5-4 Medición satisfactoria			Altura (desde la horizontal) Siga en 5-1.		Hgt	45.249.4	148
9 Apagado			Con independencia del proceso, 30 segundos después de su última operación el aparato se apaga.	30 segundos sin operaciones

Operación y pantalla interna

[6] Modo de ángulo

	Operación/Resultados Tarea		Botón Pantalla			Ejemplos de visualización
						metros yardas pies
						Elevación (°) Depresión (°)
6 Medición en Modo de ángulo
6-1	Búsqueda de su sujeto (Alineación de la retícula con el objeto)		Ángulo (desde la horizontal)		—|—Ang|
6-2	Medición (Se visualiza el símbolo de radiación láser)		Con el botón POWER pulsado, será posible una medición continua durante 20 segundos (al terminar aparece la pantalla 6-3).	POWER	×	≡
6-3	No se pudo medir Repita el paso		6-1.			---
6-4	Medición satisfactoria		Ángulo (desde la horizontal) Siga en 6-1.		Ang	13
9 Apagado			Con independencia del proceso, 30 segundos después de su última operación el aparato se apaga.	30 segundos sin operaciones

[7] Modo de separación vertical (altura entre dos puntos)

	Operación/Resultados Tarea	Botón Pantalla			Ejemplos de visualización
					metros yardas pies
					Elevación (°) Depresión (°)
7 Modo de medición con separación vertical (altura entre dos puntos)
7-1	Búsqueda de su objeto(Alineación de la retícula con el objeto)		Separación vertical(altura entre dos puntos) (primer objeto)		______destella
7-2	Medición(Se visualiza el símbolo de radiación láser)			POWER	×	—
7-3	No se pudo medir		Siga en 7-1Repita 7-1, 7-2, 7-3 hasta terminar la medición.		______destella	---
7-4	Medición satisfactoria		Altura del primer sujeto(desde la horizontal)		______destella	15.2 16.650.0
7-5	Apuntar (segundo objeto)(Alineación de la retícula con el objeto)		Separación vertical(altura entre dos puntos)(segundo objeto)(el resultado mostrado es la altura del primer objeto)		______destella	15.2 16.650.0
7-6	Medición(Se visualiza el símbolo de radiación láser)			POWER	×	—
7-7	No se pudo medir		Siga en 7-5Repita 7-5, 7-6 y 7-7 hasta terminar la medición		______destella	---
7-8	Medición satisfactoria		Separación vertical(altura entre dos puntos)Después de 2 s pase a 7-1		Hgt+Hgt2	21.423.4	70.0

9 A pagado

Con independencia del proceso, 30 s después de su última operación el aparato se apaga.

30 segundos sin operaciones

Operación y pantalla interna

[8] Modo de medición de tres puntos (altura entre dos puntos)

	Operación/Resultados Tarea		Botón Pantalla			Ejemplos de visualización
						metro yardas pies
						Elevación (°)	Depresión (°)
8 Medición en modo de medición de tres puntos (altura entre dos puntos)
8-1	Búsqueda de su objeto(Alineación de la retícula con el objeto)		Distancia horizontal (primer objeto)		destella
8-2	Medición (Se visualiza el símbolo de radiación láser).			POWER	×	=
8-3 No se pudo medir			Siga en 8-1Repita 8-1, 8-2, 8-3 hasta terminar la medición.		hor destella	---
8-4 Medición satisfactoria			Distancia horizontal Seguido por 8-5.		Hgt	24.4 26.	8 80.5
8-5	Apuntar (segundo sujeto)(Alineación de la retícula con el objeto)		Separación vertical(altura desde el nivel horizontal al segundo punto).		destella	24.4 26.	8 80.5
8-6	Medición (Se visualiza el símbolo de radiación láser).			POWER	×	=
8-7 Medición satisfactoria			Separación vertical(altura desde el nivel horizontal al segundo punto).		Hor Hgt+Hgt2	3.4 3.8	11.0
8-8	Apuntar (tercer sujeto)(Alineación de la retícula con el objeto)		Separación vertical(altura entre el segundo y el tercer sujeto)		hor destella	3.4 3.8	11.0
8-9	Medición (Se visualiza el símbolo de radiación láser).			POWER	×	=
8-10	Medición satisfactoria		Separación vertical(altura entre el segundo y el tercer sujeto)Después de dos segundos, siga en 8-1		Hor Hgt+Hgt2	17.4	19.0	57.0
9	Apagado		Con independencia del proceso, 30 s después de su última operación el aparato se apaga.	30 segundos sin operaciones

Otros

Este dispositivo cumple con la Parte 15 de las Reglas de la FCC. El funcionamiento está sujeto a las dos condiciones siguientes:

(1) Este dispositivo no puede provocar interferencias peligrosas, y
(2) Este dispositivo debe aceptar cualquier interferencia recibida, incluidas las interferencias que pueden provocar un funcionamiento no deseado.

Este equipo ha sido evaluado y cumple con los límites para un dispositivo de digital de clase B, de conformidad con la Parte 15 de las reglas de la FCC y con la directiva sobre CEM de la UE. Estos límites están diseñados para proporcionar una protección razonable contra la interferencia perjudicial en una instalación residencial. Este equipo genera, usa y puede irradiar energía de frecuencia de radio y, si no se instala y usa de conformidad con las instrucciones, podría causar interferencia perjudicial a las comunicaciones de radio. Sin embargo, no hay garantía de que la interferencia no ocurra en una instalación particular. Si el equipo provoca perturbaciones en la recepción de radio o televisión, lo que se puede comprobar apagando y volviendo a encender el equipo, el usuario debería intentar corregir la interferencia mediante una o más de las medidas siguientes:

• Reoriente o reubique la antena receptora.
• Aumente la separación entre el equipo y el receptor.
• Consulte al distribuidor o a un técnico de televisión/radio experimentado.

Este aparato digital de Clase B cumple todos los requisitos de las Regulaciones Canadienses sobre Equipos que Provocan Interferencias.

El Forestry Pro es un telémetro láser simplificado. Los resultados obtenidos no deben usarse para registros oficiales.

Solución de problemas/Reparación

Si su Nikon Laser Forestry Pro precisara alguna reparación, póngase en contacto con su distribuidor local para saber a dónde debe enviarlo. Antes de hacerlo, le aconsejamos que consulte la Tabla de solución de problemas siguiente.

Síntoma Puntos que debe comprobar
La unidad no se enciende - El LCD no se ilumina	Presione el botón POWER.Revise y cambie la batería si es necesario.
No se puede obtener el rango de medición	Compruebe que no hay nada, como su mano o dedo, que bloquee la apertura de emisión del láser ni el detector del láser.Compruebe que la abertura de emisión del láser y el detector del láser estén limpios. Límpielos si es necesario.Compruebe que la forma y el estado del sujeto son adecuados para reflejar el haz láser.Sustituya la batería.
Aparece [-- -] ("No se puede medir") • Asegúrese de mantener la unidad fija mientras pulsa el botón POWER.Compruebe que el sujeto está dentro del rango de medición (10 - 500 m/11 - 550 yardas/33-999 pies)
No se puede medir un sujeto cercano • Compruebe que no hay nada, como hojas o hierba, entre el Nikon Laser Forestry Pro y el sujeto.
No puede medirse un objeto más allá de determinada distancia	Compruebe que no hay nada, como hojas o hierba, entre el Nikon Laser Forestry Pro y el sujeto.
El resultado de la medición es inestable	Sustituya la batería.Compruebe que la forma y el estado del sujeto son adecuados para reflejar el haz láser.Asegúrese de mantener la unidad fija mientras pulsa el botón POWER.Compruebe que no hay nada, como hojas o hierba, entre el Nikon Laser Forestry Pro y el sujeto.
Se visualiza un resultado incorrecto	Sustituya la batería.Compruebe que la forma y el estado del sujeto son adecuados para reflejar el haz láser.Compruebe que no hay nada, como hojas o hierba, entre el Nikon Laser Forestry Pro y el sujeto.

Si persisten los problemas después de consultar la Tabla de solución de problemas, póngase en contacto con su distribuidor local para que revise/repare el Nikon Laser Forestry Pro. No deje que nadie distinto del representante oficial del fabricante del producto revise ni repare el Nikon Laser Forestry Pro. No respetar esta indicación podría provocar lesiones o dañar el producto.

Utilización de la funda del telémetro

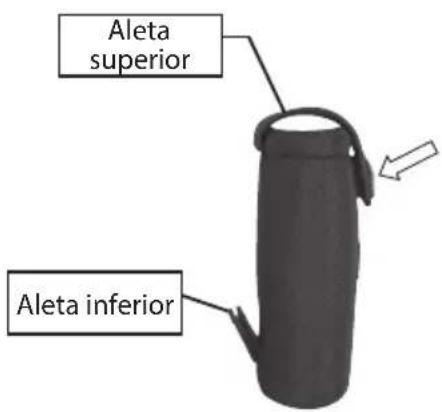

Funda normal

Aleta superior Aleta inferior

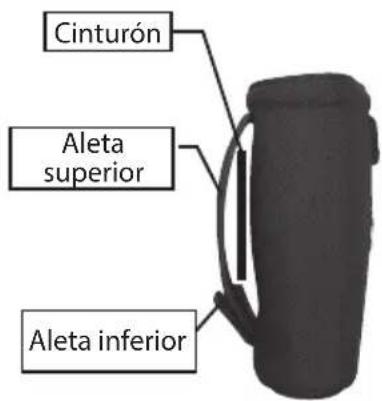

Funda con lazo para cinturón

Cinturón Aleta superior Aleta inferior

1) Abra la aleta inferior y separe sus dos partes. ①
2) Fije la punta de la aleta superior a la aleta inferior. ②
3) Sujete la aleta superior engarzando entre ellas las dos partes de la aleta inferior. ③

Italiano

INDICE
