GEBRUIKSAANWIJZING Forestry Pro NIKON

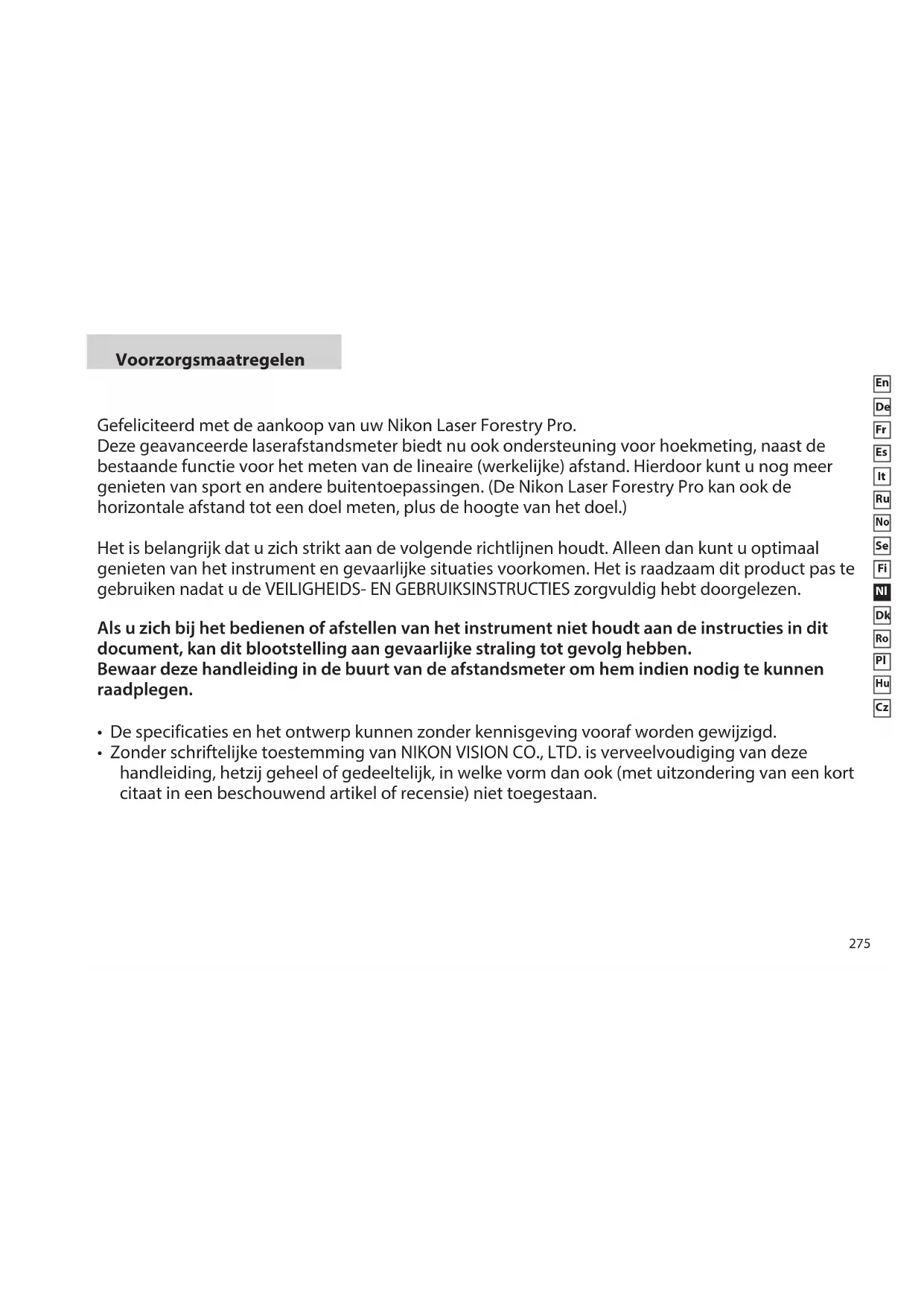

Voorzorgsmaatregelen Gefeliciteerd met de aankoop van uw Nikon Laser Forestry Pro. Deze geavanceerde laserafstandsmeter biedt nu ook ondersteuning voor hoekmeting, naast de bestaande functie voor het meten van de lineaire (werkelijke) afstand. Hierdoor kunt u nog meer genieten van sport en andere buitentoepassingen. (De Nikon Laser Forestry Pro kan ook de horizontale afstand tot een doel meten, plus de hoogte van het doel.) Het is belangrijk dat u zich strikt aan de volgende richtlijnen houdt. Alleen dan kunt u optimaal genieten van het instrument en gevaarlijke situaties voorkomen. Het is raadzaam dit product pas te gebruiken nadat u de VEILIGHEIDS- EN GEBRUIKSINSTRUCTIES zorgvuldig hebt doorgelezen. Als u zich bij het bedienen of afstellen van het instrument niet houdt aan de instructies in dit document, kan dit blootstelling aan gevaarlijke straling tot gevolg hebben. Bewaar deze handleiding in de buurt van de afstandsmeter om hem indien nodig te kunnen raadplegen.

• De specificaties en het ontwerp kunnen zonder kennisgeving vooraf worden gewijzigd.

• Zonder schriftelijke toestemming van NIKON VISION CO., LTD. is verveelvoudiging van deze handleiding, hetzij geheel of gedeeltelijk, in welke vorm dan ook (met uitzondering van een kort citaat in een beschouwend artikel of recensie) niet toegestaan.Ru

Het is belangrijk dat u zich strikt aan de volgende richtlijnen houdt. Alleen dan kunt u optimaal genieten van het instru- ment en gevaarlijke situaties voorko- men. Het is raadzaam dit product pas te gebruiken nadat u de VEILIGHEIDS- EN GEBRUIKSINSTRUCTIES zorgvuldig hebt doorgelezen. Houd deze gebruiksaan- wijzing bij de hand als naslagmateriaal. WAARSCHUWING Deze aanwijzing maakt u attent op het feit dat iedere vorm van incorrect gebruik of veronachtzaming van de hier beschreven inhoud kan leiden tot ernstig letsel of de dood. VOORZICHTIG Deze aanwijzing maakt u attent op het feit dat iedere vorm van incorrect gebruik of veronachtzaming van de hier beschreven inhoud kan leiden tot lichamelijk letsel of onherstelbare beschadiging van eigendommen. VEILIGHEIDS- EN GEBRUIKSINSTRUCTIES Waarschuwing

• Kijk nooit direct in de laserstraal of de zon wanneer u de Nikon Laser Forestry Pro gebruikt.

• Druk niet op de POWER-knop terwijl u in het objectief kijkt.

• Richt het instrument niet op de ogen.

• Gebruik het product niet met andere optische elementen, zoals lenzen of verrekijkers. Als u de Nikon Laser Forestry Pro samen gebruikt met een optisch instrument, vergroot dit de kans op oogbeschadiging.

• Demonteer de Nikon Laser Forestry Pro niet. De laser kan schadelijk zijn voor uw gezondheid. Een product dat gedemon- teerd is, valt niet onder de fabrieksgarantie.

• Als de behuizing van de Nikon Laser Forestry Pro beschadigd raakt, of als u een vreemd geluid hoort doordat het instrument is gevallen of door een andere oorzaak, moet u direct de batterij verwijderen en het instrument niet meer gebruiken. Voorzichtig

• Druk niet op de POWER-knop wanneer u de Nikon Laser Forestry Pro niet gebruikt.

• Houd de Nikon Laser Forestry Pro buiten bereik van kleine kinderen.

• Verwijder regendruppels, water, zand en modder zo snel mogelijk van de behuizing. Gebruik hiervoor een zachte, schone en droge doek.

• Hoewel de Nikon Laser Forestry Pro waterdicht is, kunt u het instrument niet onder water gebruiken.

• Zwaai de Nikon Laser Forestry Pro niet heen en weer aan de draagriem. U kunt dan per ongeluk iemand raken, met lichamelijk letsel als gevolg.

• Leg de Nikon Laser Forestry Pro niet op een onstabiel oppervlak. Het instrument kan dan vallen en lichamelijk letsel veroorzaken of beschadigd raken.

• Kijk niet door de Nikon Laser Forestry Pro terwijl u loopt. U kunt ergens tegenaan lopen en zich bezeren.

• Laat de Nikon Laser Forestry Pro op een warme of zonnige dag niet achter in de auto. Bewaar het instrument ook niet in de buurt van apparatuur die warmte genereert. Dit kan beschadiging van het instrument tot gevolg hebben of de goede werking van het instrument beïnvloeden.

• Leg de Nikon Laser Forestry Pro niet in direct zonlicht. Ultraviolette straling en extreme hitte kunnen de goede werking van het instrument beïnvloeden of zelfs beschadiging tot gevolg hebben.

• Als de Nikon Laser Forestry Pro wordt blootgesteld aan plotselinge tempera- tuurwisselingen, kan er condensvorming optreden op de lensoppervlakken. U mag het instrument dan pas weer gebruiken nadat het vocht is verdampt.

• Gebruik geen alcohol om de behuizing te reinigen.

• Houd het plastic verpakkingsmateriaal buiten het bereik van kleine kinderen.

• Kijk uit dat kleine kinderen niet per ongeluk de oogschelp inslikken. Mocht dit toch gebeuren, roep dan onmiddellijk de hulp van een dokter in.

• Als u de rubberen oogschelp gedurende langere tijd gebruikt, kan uw huid VoorzorgsmaatregelenRu

• Reinig de behuizing met een zachte, schone en droge doek. Gebruik geen benzeen, verdunner of andere organische middelen. Deze kunnen verkleuring van de behuizing veroorzaken of het rubber aantasten. Opslag

• Bij een hoge luchtvochtigheid kan de lens beslaan of beschimmelen. Berg de Nikon Laser Forestry Pro daarom op een koele en droge plaats op. Droog het instrument na gebruik op een regenachtige dag op kamertemperatuur en berg hem vervolgens op een koele en droge plaats op.

AANDACHTSPUNTEN VOOR DE

LITHIUMBATTERIJ Als u batterijen niet op de juiste manier behandelt, kunnen ze barsten en gaan lekken. Dit kan leiden tot corrosie van het instrument en vlekken veroorzaken op uw kleding. De volgende aandachtspunten zijn daarom belangrijk bij het omgaan met batterijen:

• Plaats batterijen met de plus- en minpolen op de juiste manier in het instrument.

• Verwijder de batterij als deze leeg is of als u het instrument langere tijd niet gaat gebruiken.

• Gebruik altijd hetzelfde type batterijen.

• Als er batterijvloeistof in uw ogen of op geïrriteerd raken. Als u ontstekingsver- schijnselen krijgt, ga dan direct naar uw dokter.

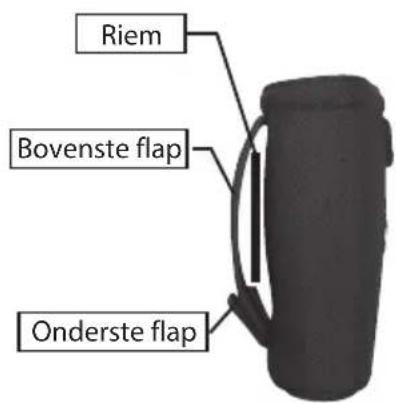

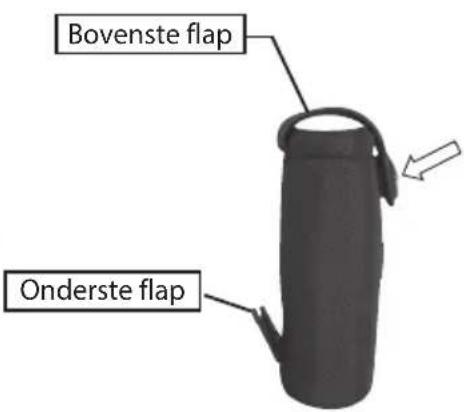

• Draag de Nikon Laser Forestry Pro altijd in de beschermtas.

• Als uw Nikon Laser Forestry Pro niet goed werkt, schakel het instrument dan meteen uit en raadpleeg de instructies voor het oplossen van problemen. Als u het probleem niet kunt oplossen, neemt u contact op met uw dealer en vraagt u hoe u het instrument kunt opsturen voor reparatie.

• Gebruik een zachte, olievrije borstel voor het stofvrij maken van het lensoppervlak.

• Vlekken of vegen, zoals vingerafdruk- ken, op het lensoppervlak verwijdert u heel voorzichtig met een schone, zachte katoenen doek of een olievrij lensdoekje van goede kwaliteit. Gebruik voor hardnekkige vlekken een kleine hoeveelheid pure alcohol (niet gedenatureerd). Gebruik geen fluwe- len doeken of gewone tissues, aange- zien deze krassen kunnen veroorza- ken. Gebruik voor het reinigen van het lensoppervlak geen doek die ook al is gebruikt voor het schoonmaken van de behuizing. uw huid komt, spoel dan direct met water. Als u de vloeistof hebt ingeslikt, neem dan direct contact op met een dokter.

• Zorg ervoor dat u de aansluitpunten in het batterijvak niet kortsluit.

• Bewaar batterijen niet samen met sleutels of munten in een zak of tas. Hierdoor kunnen de batterijen oververhit raken of kortsluiten.

• Leg batterijen niet in vuur of water. Haal batterijen nooit uit elkaar.

• U mag batterijen niet opladen.

• Voorkom dat ongebruikte batterijen worden blootgesteld aan extreme temperatuurwisselingen.

• Meetbereik voor lineaire afstand: 10-500 meter/11-550 yard/ 33-999 voet

Bereik voor hoekmetingen: ± 89°

Afstandsweergave: [Intern LCD-venster]: (Lineaire afstand) 0,5 meter/yard, 1 voet (bij een meetafstand van minder dan 100 meter/ yard/voet) 1,0 meter/yard, 1 voet (bij een meetafstand van 100 meter/yard/voet of meer) (Horizontale afstand/hoogte) 0,2 meter/yard, 0,5 voet (bij een meetafstand van minder dan 100 meter/ yard/voet) 1,0 meter/yard, 1 voet (bij een meetafstand van 100 meter/yard of meer) (Hoek) 0,1° (-10° — 10°) 1,0° ( ≦ -10°, 10° ≦ ) [Extern LCD-venster] (Lineaire afstand) 0,5 meter/yard, 1 voet (Horizontale afstand/hoogte) 0,2 meter/yard, 0,5 voet (Hoek) 0,1°

• Eenvoudig te gebruiken 6x optisch observatiesysteem

• Berekent de horizontale afstand tot het doel en de hoogte van het doel in verhouding tot het niveau van de afstandsmeter door de lineaire afstand en hoek te meten.

• Meet de verticale afstand (verschil in hoogte tussen twee punten) - biedt zowel modus verticale afstand als modus driepuntsmeting

• De resultaten verschijnen op zowel het interne als het externe LCD-venster. Het externe LCD-venster toont alle resultaten tegelijkertijd.

• Het schakelsysteem voor doelprioriteit zorgt ervoor dat u snel kunt reageren op veranderende meetbehoeften.

• Waterdicht ontwerp (NIET bestemd voor gebruik onder water)

• Onzichtbare/oogveilige EN/IEC klasse 1M laser

• Resultaten worden gedurende 30 seconden weergegeven

• Compact, licht en ergonomisch ontwerp

• Automatische uitschakeling (na inactiviteit van ongeveer 30 seconden)

• Standaard worden de laatst gebruikte instellingen geactiveerd

• Continumeting van circa 20 seconden. De Nikon Laser Forestry Pro zendt onzichtbare, oogveilige, IR-energiepulsen uit die door het geselecteerde doel worden teruggekaatst naar de optische ontvanger. Het instrument maakt gebruik van geavanceerde en zeer nauwkeurige CCD- techniek voor het direct berekenen van afstanden. Hiervoor wordt de tijd gemeten die een puls onderweg is van de afstandsmeter naar het doel en weer terug. De reflectiviteit van de laser en de meetresultaten kunnen variëren naargelang de weers- en omgevingsomstandigheden, evenals de kleur, het materiaal, de grootte, de vorm en andere kenmerken van het doel. FunctieoverzichtRu

De volgende factoren garanderen een beter bereik en nauwkeurigheid:

• Doelen met een heldere kleur

• Doelen met sterk reflecterende oppervlakken

• Doelen met een glanzende buitenkant

• Doelen raken onder een hoek van 90 graden In de volgende gevallen kunnen metingen onnauwkeurig zijn of mislukken:

• Een smal of klein doel

• Een doel met een verstrooiend reflecterend oppervlak

• De laserstraal wordt niet gereflecteerd richting afstandmeter (glas, een spiegel, enz.)

• Een doel met verschillende diepten

• Bij sneeuw, regen of mist

• Het doel wordt gemeten door glas

• Er verschijnt een obstakel voor het doel

• De straal is gericht op een wateroppervlakRu

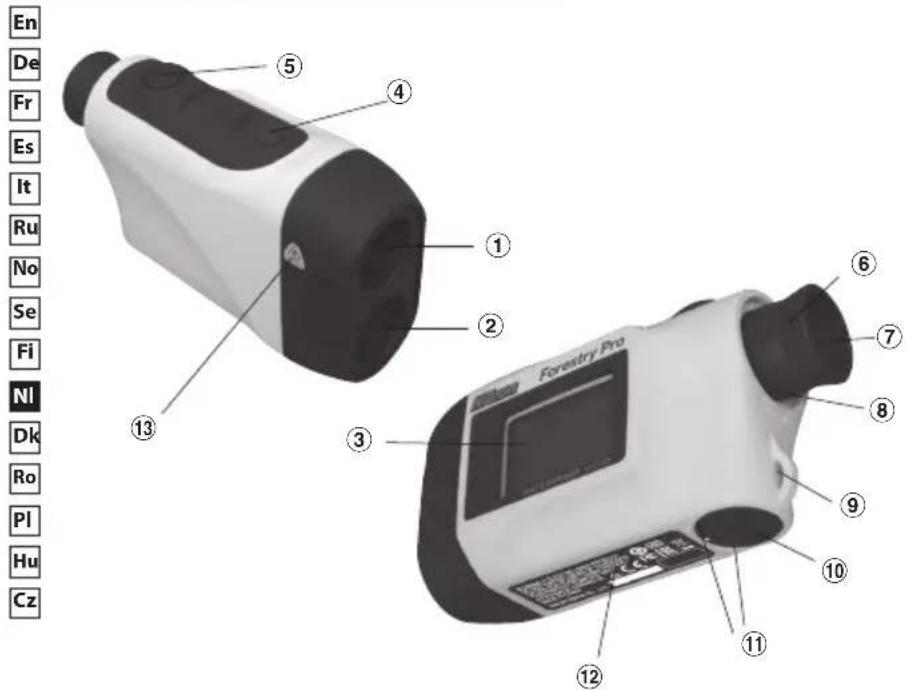

Benamingen / Onderdelen 1Monoculair objectieflens/ laserstraalopening 2Laserdetectoropening 3Extern LCD-venster 4MODE-knop 5POWER-knop 6Monoculaire zoeker met 6x vergroting 7Oogschelp/dioptriering 8Dioptrie-index 9Bevestigingsoog voor draagriem !pDeksel van batterijvak !qIndicator voor openen/sluiten van batterijvak !wLabel productnummer/-beschrijving !e Laserwaarschuwingslabel Behuizing ....................................x1 Beschermtas (CCN) ...................x1 Draagriem ...................................x1 Lithiumbatterij (CR2) ............... x1 Onderdelen

Symbolen voor batterijlading : De batterij heeft voldoende lading voor gebruik. : De batterij begint leeg te raken. knipperend : De batterij is bijna leeg en moet worden vervangen. verdwijnt : De batterij is leeg en moet worden vervangen. knippert in het LCD-venster : De batterij moet worden vervangen. 1 Open het deksel van het batterijvak Plaats de muis van uw duim of een muntstuk in de uitsparing van het deksel en draai het deksel in de richting van de pijl die openen aangeeft. Het openen van het deksel kan enige moeite kosten door de rubberen ring die water moet tegenhouden. 2 Vervang de oude batterij door een nieuwe batterij Plaats de nieuwe batterij met de pluspool [+] en de minpool [-] aan de juiste kant. De juiste positie wordt aangegeven op een label in het batterijvak. (Plaats de batterij met de pluspool [+] naar de binnenzijde van het batterijvak.) [De Nikon Laser Forestry Pro werkt niet als de batterij verkeerd is geplaatst.] 3 Sluit het deksel van het batterijvak Zorg ervoor dat de indicator voor het openen/sluiten van het batterijvak tegenover de witte stip staat en plaats het deksel van het batterijvak terug. Gebruik de muis van uw duim of een muntstuk en draai het deksel in de tegenovergestelde richting van de pijl. Het sluiten van het deksel kan enige moeite kosten door de rubberen ring die water moet tegenhouden. Draai het deksel totdat u weerstand voelt. Controleer of het deksel goed is gesloten.

Levensduur van batterij Bij continu gebruik: ongeveer 13.000 keer (bij 20°C) Eén cyclus omvat scherpstelling, meting en automatische uitschakeling. Dit aantal kan afwijken afhankelijk van de temperatuur en andere factoren, zoals de vorm, kleur, etc. van het doel.

• De Nikon Laser Forestry Pro wordt geleverd met een 3 V CR2 lithiumbatterij. Als gevolg van natuurlijke elektrische ontlading zal de levensduur van de batterij waarschijnlijk korter zijn dan hierboven aangegeven.

• U moet de batterij vervangen als de Nikon Laser Forestry Pro volledig onder water is geweest of als er water in het batterijvak is gekomen.Ru

Scherpstelling op doel/voorbereiden lasersysteem

Richt op het doel. Plaats het doel in het midden van het dradenkruis.

Wordt weergegeven terwijl de laser wordt gebruikt voor een meting. (Blijft zichtbaar tijdens een enkelvoudige meting. Knippert tijdens continue metingen.) Waarschuwing: kijk niet in de objectieflens als dit symbool wordt weergegeven.

Statusweergave van afstand/meting De gemeten afstand wordt digitaal uitgedrukt in meters/yards/voeten. Hoeken worden aangegeven in graden. Hier wordt ook visueel de status van een meting weergegeven, zoals "Bezig met meten", "Meting mislukt" of "Geen meting mogelijk". <Voorbeelden van meetresultaten> (Afstand) Weergave van resultaten: ( ≧ 100 m/yard/voet) bijv. 234 meter =

Weergave van resultaten: ( ＜ 100 m/yard/voet) bijv. 76,5 yard =

Weergave van resultaten: ( ＜ 100 m/yard/voet) bijv. 82 voet =

(Hoek) Weergave van resultaten: ( ≦ -10˚ en ≧ 10˚) bijv. 36˚ =

Weergave van resultaten: (-10˚ ＜en ＜ 10˚) bijv. 3,5˚ =

De meting is mislukt of de afstand kan niet worden gemeten

De gemeten afstand wordt uitgedrukt in meters.

De gemeten afstand wordt uitgedrukt in yards. [Geen eenheid weergegeven] De gemeten afstand wordt uitgedrukt in voeten.

Geeft de toestand van de batterij aan. (Zie "De batterij vervangen") Intern LCD-vensterRu

『 』 Weergavemodi (Zie "Extern LCD-venster" en "Bediening en intern LCD-venster" voor voorbeelden van de bediening en weergave.) Modus voor meten van lineaire afstand

Hiermee berekent u de lineaire (werkelijke) afstand tot het doel en wordt het resultaat weergegeven. Modus voor meten van horizontale afstand

Hiermee berekent u de horizontale afstand tot het doel door de lineaire afstand en hoek te meten en wordt het resultaat weergegeven. Modus voor meten van hoogte

Hiermee meet u de hoogte van het doel tot het horizontale niveau en wordt het resultaat weergegeven. Modus voor meten van verticale afstand (verschil in hoogte tussen twee punten)

Hiermee wordt op basis van de gegevens voor de lineaire afstand en hoek van twee punten de verticale afstand (verschil in hoogte tussen de twee punten) berekend en weergegeven. Modus driepuntsmeting (verschil in hoogte tussen twee punten)

Gebruikt de horizontale afstand tot het doel (1ste punt) en hoekgegevens van twee punten (2e en 3e punt) om de verticale afstand (verschil in hoogte tussen 2e en 3e punt) te berekenen en weer te geven. Modus voor hoekmeting

Hiermee meet u de hoek van het doel ten opzichte van het horizontale niveau en wordt het resultaat weergegeven.

Modus voor instellen van doelprioriteit De modus Prioriteit eerste doel

Geeft aan dat de modus Prioriteit eerste doel is ingesteld. De modus Prioriteit verste doel

Geeft aan dat de modus Prioriteit verste doel is ingesteld. NB: Wanneer de modus voor hoekmeting is ingesteld (het symbool [Ang] wordt weergegeven), wordt de modus voor de doelprioriteit niet weergegeven en brandt het symbool [1st] of [Dst] niet. Hoewel bij de fabricage van het LCD-venster de meest geavanceerde technologie is toegepast, is het onmogelijk de aanwezigheid van stof volledig te voorkomen. De weergave op het LCD-venster is een uitvergroting van het beeld dat wordt ontvangen door de lens. Hierdoor kan een stofkorrel op de lens de illusie wekken dat het venster defect is. Dit zal echter niet de meetnauwkeurigheid beïnvloeden.Ru

Gebruiksaanwijzing Voorzichtig: als u zich bij het bedienen of afstellen van het instrument niet houdt aan de instructies in dit document, kan dit blootstelling aan gevaarlijke straling tot gevolg hebben.

1. Plaats een batterij in het batterijvak. (Zie "De batterij

Brildragers: vouw de oogschelp om. Niet-brildragers: vouw de oogschelp niet om.

3. Aanpassing van de dioptrie

Pas de dioptrie aan om een scherp beeld te krijgen op het LCD-venster. Draai de dioptriering eerst helemaal naar links. Zet het instrument aan om het LCD-venster in te schakelen wanneer u door de Nikon Laser Forestry Pro kijkt. Draai de dioptriering naar rechts totdat het beeld is scherpgesteld. Als de dioptrie niet is afgesteld op uw gezichtsvermogen, kan het lastig zijn om scherp te stellen op het doel.

NB: Lees het hoofdstuk "Extern en intern LCD-venster" voor informatie over het externe LCD-venster. NB: Als u de POWER-knop ingedrukt houdt, worden alle symbolen weergegeven op het interne LCD-venster. Als u de POWER-knop loslaat, wordt de laatst gebruikte instelling weergegeven. (Als u de POWER-knop kort indrukt, kan de laatst gebruikte instelling verschijnen op het LCD-venster, zonder dat alle symbolen worden weergegeven. Dit is normaal en duidt niet op een storing of een ander probleem.) Voer pas een meting uit nadat u hebt gecontroleerd of alle instellingen juist zijn. Denk hierbij aan de weergave-eenheid, de meet-/weergavemodus en de prioriteitsmodus. ◎: Zie de sectie over meetmodi in deze handleiding voor het kiezen van de juiste instelling. POWER Verlichting LCD-venster brandt Stel de gewenste modi in

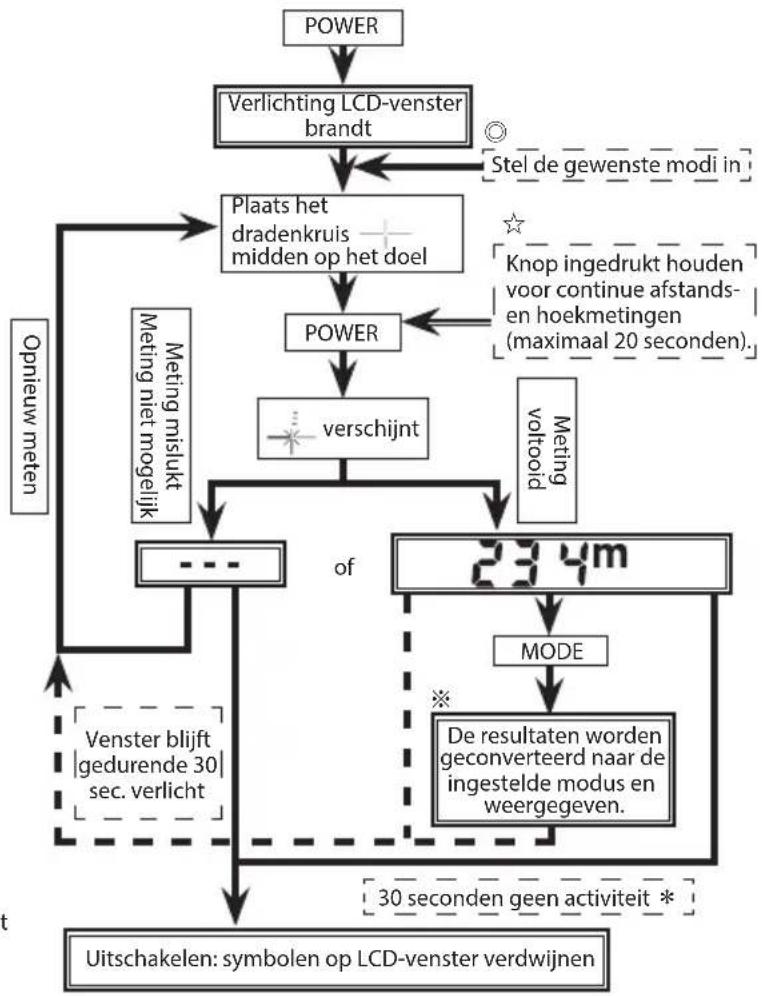

Plaats het dradenkruis midden op het doel POWER verschijnt De resultaten worden geconverteerd naar de ingestelde modus en weergegeven. MODE Venster blijft gedurende 30 sec. verlicht 30 seconden geen activiteit ＊ Uitschakelen: symbolen op LCD-venster verdwijnen Opnieuw meten Meting mislukt Meting niet mogelijk Meting voltooid Knop ingedrukt houden voor continue afstands- en hoekmetingen (maximaal 20 seconden).

☆【Modus voor continue meting】 Als u de POWER-knop ingedrukt houdt, kunt u gedurende 20 seconden continue metingen uitvoeren. Knippert tijdens het uitvoeren van metingen. Wanneer u bijvoorbeeld de afstand wilt meten tot een vlag op een golfbaan, combineert u de modus Prioriteit eerste doel met de meetmethode Continu om eenvoudig de afstand te bepalen. Als er zich geen voorwerpen bevinden tussen u en de vlag, geeft de laagste waarde de afstand tot de vlag aan. ※ Zie het hoofdstuk "Extern en intern LCD-venster" voor meer informatie over de werking en de resultaten van de verschillende modi. ＊Het instrument wordt 30 seconden na de laatste handeling automatisch uitgeschakeld.

1. Controleer of het LCD-venster is ingeschakeld.

-knop ongeveer twee seconden ingedrukt.

-knop los als de andere eenheid wordt weergegeven.

4. Herstaal stappen 2 en 3 totdat de gewenste modus wordt

5. Als u overschakelt naar de andere weergave-eenheid,

worden de resultaten omgerekend en weergegeven in de nieuwe eenheid. Druk de MODE-knop in om de beschikbare meetmethoden/ weergavemodi in de bovenstaande volgorde te doorlopen.

1. Controleer of het LCD-venster is ingeschakeld.

2. Druk binnen een halve seconde op de

-knop los om een andere modus te kiezen.

4. Herhaal stappen 2 en 3 totdat de gewenste modus wordt

5. Als u na het uitvoeren van een meting een andere modus

kiest, wordt het resultaat aangepast aan de nieuwe modus.

6. Als de modus is ingesteld, worden metingen uitgevoerd in

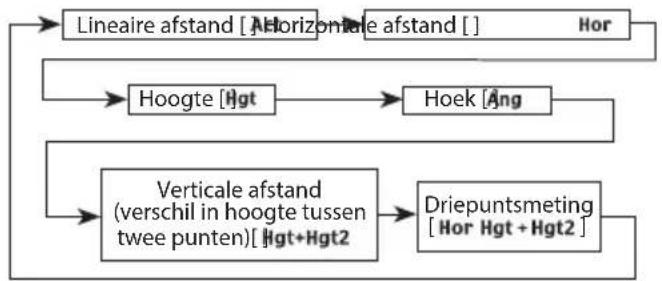

6. Een andere meetmethode/weergavemodus kiezen

7. Een andere doelprioriteit kiezen (de doelprioriteit is

standaard ingesteld op Prioriteit verste doel)

1. Het LCD-venster moet zijn ingeschakeld.

-knop in en houdt deze knop ingedrukt terwijl u binnen een halve seconde op de -knop drukt. NB:Als u de -knop niet binnen een halve seconde indrukt, wordt er geschakeld tussen de weergave- eenheden (m/yd/ft).

3. Houd beide knoppen (langer dan 2 seconden) ingedrukt

totdat de andere prioriteitsmodus is geactiveerd. NB: Als u de knoppen niet in de juiste volgorde indrukt, wordt er niet naar de andere modus overgeschakeld. NB: Als het overschakelen mislukt, herhaalt u stap 2.

4. Laat de knoppen los.

NB: Aangezien de gekozen doelprioriteit niet wordt weergegeven als de modus voor hoekmeting is ingesteld, wordt er wel overgeschakeld maar kunt u dit niet zien op het LCD-venster. Schakel in dat geval naar een andere meetmethode om dit te controleren. [De gewenste doelprioriteit kiezen] Wanneer u met één meting verschillende resultaten wilt verkrijgen, toont de Nikon Laser Forestry Pro de afstand tot het verste doel als u de modus Prioriteit verste doel activeert en de afstand tot het eerste doel als u de modus Prioriteit eerste doel selecteert. Voorbeeld: het meten van de afstand tot een boom die voor een huis staat: Boom Schutting Huis Afstand tot doel 115 m 123 m 128 m "115 m" (de afstand tot de boom) wordt weergegeven in de modus Prioriteit eerste doel en "128 m" (de afstand tot het huis) in de modus Prioriteit verste doel. De modus Prioriteit eerste doel kan bijvoorbeeld worden gebruikt bij het golfen, terwijl de modus Prioriteit verste doel handig is bij het jagen in bosrijk gebied.

8. Batterij bijna leeg

Als het symbool knippert, betekent dit dat de batterij bijna leeg is en moet worden vervangen. (Zie "De batterij vervangen".) Prioriteit eerste doel

Prioriteit verste doel

GebruiksaanwijzingRu

Specificaties Meetsysteem Aanduiding van meetmodus Lineaire afstand : Act Horizontale afstand : Hor Hoogte : Hgt Hoek : Ang Verticale afstand (verschil in hoogte tussen twee punten): Hgt + Hgt2 Driepuntsmeting : Hor + Hgt + Hgt2 Gemeten afstand/hoekbereik Afstand : 10-500 meter/11-550 yard/33-999 voet (999 voet: 304,5 meter/333 yard) Hoek : ± 89° Weergavestappen afstand en hoek Intern Act (lineaire afstand) 0,5 meter/yard, 1,0 voet ( ＜ 100 meter/yard/voet) 1,0 meter/yard, 1,0 voet ( ≧ 100 meter/yard/voet) Hor (horizontale afstand) 0,2 meter/yard, 0,5 voet ( ＜ 100 meter/yard/voet) 1,0 meter/yard, 1,0 voet ( ≧ 100 meter/yard/voet) Hgt (hoogte) 0,2 meter/yard, 0,5 voet ( ＜ 100 meter/yard)/voet) 1,0 meter/yard, 1,0 voet ( ≧ 100 meter/yard/voet) Ang (hoek) 0,1° ( ＜ 10°), 1,0°( ≧ 10°) Extern Lineaire afstand 0,5 meter/yard, 1,0 voet Hor. afstand 0,2 meter/yard, 0,5 voet Hoogte 0,2 meter/yard, 0,5 voet Hoek 0,1° Systeem Schakelsysteem voor doelprioriteit (Prioriteit eerste doel/verste doel) Optisch systeem Type Dakprisma monoculair Vergroting (x) 6 Effectieve objectiefdiameter (mm) ø21 Beeldhoek (Werkelijk) (°) 6,0 Oogafstand (mm) 18,2 Uittredepupil (mm) ø3,5 Dioptrie-aanpassing ±4 m -1Ru

Overige Gebruikstemperatuur (˚C) -10 — +50 Voedingsbron 1 CR2 lithiumbatterij van 3 V gelijkstroom, Aut. uitschakelen (na ongeveer 30 seconden) Afmetingen (D x H x B) (mm) 130 × 69 × 45 Gewicht (g) Ongeveer 210 (zonder batterij) Materiaal Behuizing: waterdicht (maximale diepte van 1 meter gedurende maximaal 10 minuten)* (Batterijvak: waterbestendig**) Laserclassificatie IEC60825-1: Klasse 1M/laserproduct FDA/21 CFR Deel 1040.10: Klasse I laserproduct EMC FCC deel15 SubKlasseB, EU:EMC richtlijn, AS/NZS, VCCI klasseB, CU TR 020 Milieu RoHS, WEEE Laser Golflengte (nm) 870 Pulsduur (ns) 14 Uitvoer (W) 15 Straalafwijking (mrad) Verticaal: 2.5, horizontaal: 0.025 Luchtvochtigheid (% RL) 80 (zonder dauwcondensatie)

• Waterdichte modellen De Nikon Laser Forestry Pro is waterdicht, wat inhoudt dat het optisch systeem gegarandeerd schadevrij is te gebruiken tot een diepte van 1 meter gedurende maximaal 10 minuten. De Nikon Laser Forestry Pro biedt de volgende voordelen:

• Dit model kan zonder risico op schade worden gebruikt bij een zeer hoge luchtvochtigheid, in stoffige omstandigheden en tijdens regen.

• Omdat de afstandsmeter gevuld is met stikstof is hij condens- en schimmelbestendig. De volgende punten zijn van belang voor het gebruik van de Nikon Laser Forestry Pro.

• Houd of gebruik het instrument niet in stromend water.

• Om eventuele schade te voorkomen en om veiligheidsredenen, moet u de Nikon Laser Forestry Pro goed droog maken voordat u de bewegende delen instelt (zoals het oculair.). Om de Nikon Laser Forestry Pro in perfecte conditie te houden, raadt Nikon Vision aan dat u het product regelmatig laat onderhouden door een geautoriseerde dealer. ** Het batterijvak is waterbestendig, maar niet waterdicht. Er kan water in het instrument komen als de Nikon Laser Forestry Pro wordt ondergedompeld in water. Als er water in het batterijvak is gekomen, verwijdert u het water en laat u het batterijvak goed drogen. SpecificatiesRu

Extern LCD-venster [Inschakelen] Als u het apparaat inschakelt, gaat de verlichting van de interne en externe LCD-vensters branden totdat u op de POWER- of MODE-knop drukt. [Melding bij uitschakelen] Als er gedurende 30 seconden geen handeling wordt uitgevoerd, wordt het instrument automatisch uitgeschakeld. Ongeveer één seconde daarvoor verschijnt deze melding. [Resultaten] 1 Puntmeting Als een meting is afgerond, worden alle meetgegevens weergegeven (lineaire afstand, horizontale afstand, hoogte en hoek). Eenheden kunnen worden weergegeven in meters, yards of voeten. De hoek wordt aangegeven met ° (graden). [ m ] : meter [ YD ] : yard [ft] : voet Lineaire afstand Horizontale afstand Hoogte Hoek Eenheid [Tijdens het meten] Doel ligt boven horizontale vlak Doel ligt onder horizontale vlak [Meting mislukt of niet mogelijk] Doel ligt boven horizontale vlak Doel ligt onder horizontale vlak Bij negatieve waarden wordt geen minteken (“–”) weergegeven. [Meting voltooid] Doel ligt boven horizontale vlak Doel ligt onder horizontale vlakRu

Als u twee punten hebt gemeten, worden er waarden voor de "lineaire afstand tussen de twee punten", de "verticale afstand (verschil in hoogte tussen twee punten) en de hoek tussen de twee punten" weergegeven. Eenheden kunnen worden weergegeven in meters, yards of voeten. De hoek wordt aangegeven met ° (graden). Lineaire afstand (1e punt) Lineaire afstand (2e punt) Verticale afstand (verschil in hoogte tussen twee punten) Hoek tussen twee punten Eenheid [Meten van 1e punt] [Meten van 1e punt niet gelukt] Hoekmetingen mislukken nooit. [Resultaten van 1e punt] [Meten van 2e punt] [Meten van 2e punt niet gelukt] Hoewel het punt zich lager bevindt, toont het venster de bovenste positie. Hoekmetingen mislukken nooit. [Weergave van resultaten voor verticale afstand (verschil in hoogte tussen twee punten) en 2e punt] Verticale afstand (verschil in hoogte tussen twee punten) Als u in de resultaten van de verticale afstand (verschil in hoogte tussen twee punten) op de MODE-knop drukt, ziet u de resultaten van het 2e punt. Extern LCD-venster Modus verticale afstand (verschil in hoogte tussen twee punten) [Resultaten]Ru

Modus driepuntsmeting (verschil in hoogte tussen twee punten) [Resultaten] [Meten van 1e punt] [Meten van 1e punt niet gelukt] [Resultaten van 1e punt] Verticale afstand (verschil in hoogte tussen twee punten) Hoek tussen twee punten Eenheid Na het meten van de horizontale afstand, twee hoeken en de hoogte, worden de "verticale afstand (hoogte) en de hoek tussen twee punten" getoond. Eenheden kunnen worden weergegeven in meters, yards of voeten. De hoek wordt aangegeven met ° (graden). Weergave van horizontale afstand. [Meten van 2e punt] [Resultaten van 2e punt] [Meten van 3e punt] [Resultaten van 3e punt] Let er bij het meten van het 2e en 3e punt op dat de hoeken moeten liggen tussen –75˚ en +75˚ ten opzichte van het horizontale niveau. Als de meting is mislukt is de hoek groter dan +/- 75˚. Let er bij het meten van het 2e en 3e punt op dat de hoeken moeten liggen tussen –75˚ en +75˚ ten opzichte van het horizontale niveau. Als de meting is mislukt is de hoek groter dan +/- 75˚.Ru

【1 • 2】 In-/uitschakelen en modus-instellingen Activiteit/resultaten Toelichting Knop LCD-venster Weergavevoorbeelden 1 Inschakelen Gereed voor metingen Beginscherm POWER Gereed voor metingen Symbool voor laatst gebruikte modus 2 Modus selecteren en instellen (1) Lineaire afstand【3】 n.v.t. (2) Horizontale afstand【4】 MODE n.v.t. (3) Hoogte (vanaf hor. niveau)【5】 MODE n.v.t. (4) Hoek (vanaf hor. niveau)【6】 MODE n.v.t. (5) Verticale afstand (verschil in hoogte tussen twee punten)【7】 MODE knippert n.v.t. (6) Driepuntsmeting 【8】 (verschil in hoogte tussen twee punten) MODE knippert n.v.t. Terug naar 2-(1) Lineaire afstand en herhalen. n.v.t. Zie het desbetreffende onderwerp in deze gebruiksaanwijzing voor meer informatie over de gewenste modus- en weergave-instellingen. 9 Uitschakelen Het instrument wordt na 30 seconden inactiviteit automatisch uitgeschakeld, ongeacht de huidige status. 30 sec. zonder activiteit Bediening en intern LCD-venster Alle symbolen (tijdens het indrukken)Ru

【3】 Modus voor meten van lineaire afstand Activiteit/resultaten Toelichting Knop LCD-venster Weergavevoorbeelden meters yards voeten Elevatie (º) Depressie (º) 3 Meting in modus voor lineaire afstand 3-1 Het doel zoeken (het doel in het midden van het dradenkruis plaatsen) Lineaire afstand 3-2 Meting (Symbool voor voorbereiden van lasersysteem wordt weergegeven.) Met de POWER-knop ingedrukt, zijn continue metingen van maximaal 20 seconden mogelijk. (De weergave uit 3-3 verschijnt als de metingen zijn voltooid.) POWER 3-3 De meting is mislukt Herhaal stap 3-1. 3-4 De meting is uitgevoerd Lineaire afstand Gevolgd door 3-1.

9 Uitschakelen Het instrument wordt na 30 seconden inactiviteit automatisch uitgeschakeld, ongeacht de huidige status. 30 sec. zonder activiteitRu

【4】 Modus voor meten van Horizontale afstand Activiteit/resultaten Toelichting Knop LCD-venster Weergavevoorbeelden meters yards voeten Elevatie (º) Depressie (º) 4 Meting in Modus voor horizontale afstand 4-1 Het doel zoeken (het doel in het midden van het dradenkruis plaatsen) Horizontale afstand 4-2 Meting (Symbool voor voorbereiden van lasersysteem wordt weergegeven.) Met de POWER-knop ingedrukt, zijn continue metingen van maximaal 20 seconden mogelijk. (De weergave uit 4-3 verschijnt als de metingen zijn voltooid.) POWER 4-3 De meting is mislukt Herhaal stap 4-1. 4-4 De meting is uitgevoerd Horizontale afstand Gevolgd door 4-1.

9 Uitschakelen Het instrument wordt na 30 seconden inactiviteit automatisch uitgeschakeld, ongeacht de huidige status. 30 sec. zonder activiteit Bediening en intern LCD-vensterRu

【5】 Modus voor meten van hoogte Activiteit/resultaten Toelichting Knop LCD-venster Weergavevoorbeelden meters yards voeten Elevatie (º) Depressie (º) 5 Meting in Modus voor hoogte 5-1 Het doel zoeken (het doel in het midden van het dradenkruis plaatsen) Hoek (t.o.v. hor. niveau) 5-2 Meting (Symbool voor voorbereiden van lasersysteem wordt weergegeven.) Met de POWER-knop ingedrukt, zijn continue metingen van maximaal 20 seconden mogelijk. (De weergave uit 5-3 verschijnt als de metingen zijn voltooid.) POWER 5-3 De meting is mislukt Herhaal stap 5-1. 5-4 De meting is uitgevoerd Hoek (t.o.v. hor. niveau) Gevolgd door 5-1.

9 Uitschakelen Het instrument wordt na 30 seconden inactiviteit automatisch uitgeschakeld, ongeacht de huidige status. 30 sec. zonder activiteitRu

【6】 Modus voor meten van hoek Activiteit/resultaten Toelichting Knop LCD-venster Weergavevoorbeelden meters yards voeten Elevatie (º) Depressie (º) 6 Meting in modus voor hoek 6-1 Het doel zoeken (het doel in het midden van het dradenkruis plaatsen) Hoek (t.o.v. hor. niveau) 6-2 Meting (Symbool voor voorbereiden van lasersysteem wordt weergegeven.) Met de POWER-knop ingedrukt, zijn continue metingen van maximaal 20 seconden mogelijk. (De weergave uit 6-3 verschijnt als de metingen zijn voltooid.) POWER 6-3 De meting is mislukt Herhaal stap 6-1. 6-4 De meting is uitgevoerd Hoek (t.o.v. hor. niveau) Gevolgd door 6-1.

9 Uitschakelen Het instrument wordt na 30 seconden inactiviteit automatisch uitgeschakeld, ongeacht de huidige status. 30 sec. zonder activiteit Bediening en intern LCD-vensterRu

【7】 Modus voor meten van verticale afstand (verschil in hoogte tussen twee punten) Activiteit/resultaten Toelichting Knop LCD-venster Weergavevoorbeelden meters yards voeten Elevatie (º) Depressie (º) 7 Modus voor meten van verticale afstand (verschil in hoogte tussen twee punten) 7-1 Het doel zoeken (het doel in het mid-den van het dradenkruis plaatsen) Verticale afstand (verschil in hoogte tussen twee punten) (1e doel) knippert 7-2 Meting (Symbool voor voorbereiden van lasersysteem wordt weergegeven) POWER 7-3 De meting is mislukt Gevolgd door 7-1 Herhaal 7-1, 7-2, 7-3 totdat de meting is voltooid.

knippert 7-4 De meting is uitgevoerd Hoogte van 1e doel (vanaf horizontaal niveau) knippert

7-5 Richten (2e doel) (het doel in het midden van het dradenkruis plaatsen) Verticale afstand (verschil in hoogte tussen twee punten) (2e doel) (Het weergegeven resultaat is de hoogte van het 1e doel.) knippert

7-6 Meting (Symbool voor voorbereiden van lasersysteem wordt weergegeven.) POWER 7-7 De meting is mislukt Gevolgd door 7-5 Herhaal 7-5, 7-6 en 7-7 totdat de meting is voltooid.

knippert 7-8 De meting is uitgevoerd Verticale afstand (verschil in hoogte tussen twee punten) Na 2 seconden verder met 7-1

9 Uitschakelen Het instrument wordt na 30 seconden inactiviteit automatisch uitgeschakeld, ongeacht de huidige status. 30 sec. zonder activiteitRu

Bediening en intern LCD-venster 【8】 Modus driepuntsmeting (verschil in hoogte tussen twee punten) Activiteit/resultaten Toelichting Knop LCD-venster Weergavevoorbeelden meters yards voeten Elevatie (º) Depressie (º)

Meting in modus driepuntsmeting (verschil in hoogte tussen twee punten). 8-1 Het doel zoeken (het doel in het midden van het dradenkruis plaatsen) Horizontale afstand (1e doel) knippert 8-2 Meting (Symbool voor voorbereiden van lasersysteem wordt weergegeven.) POWER 8-3 De meting is mislukt Gevolgd door 8-1 Herhaal 8-1, 8-2, 8-3 totdat de meting is voltooid. knippert 8-4 De meting is uitgevoerd Horizontale afstand Gevolgd door 8-5

8-5 Richten (2e doel) (het doel in het midden van het dradenkruis plaatsen) Verticale afstand (hoogte vanaf horizontaal niveau tot 2e punt). knippert

8-6 Meting (Symbool voor voorbereiden van lasersysteem wordt weergegeven) POWER 8-7 De meting is uitgevoerd Verticale afstand (hoogte vanaf horizontaal niveau tot 2e punt).

8-8 Richten (3e doel) (het doel in het midden van het dradenkruis plaatsen) Verticale afstand (verschil in hoogte tussen het 2e en 3e doel) knippert

8-9 Meting (Symbool voor voorbereiden van lasersysteem wordt weergegeven) POWER 8-10 De meting is uitgevoerd Verticale afstand (verschil in hoogte tussen het 2e en 3e doel) Na 2 seconden gevolgd door 8-1

9 Uitschakelen Het instrument wordt na 30 seconden inactiviteit automatisch uitgeschakeld, ongeacht de huidige status. 30 sec. geen activiteitRu

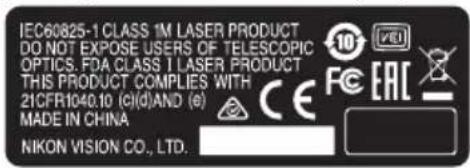

Overige Uit tests is gebleken dat dit instrument voldoet aan de normen voor een digitaal instrument van klasse B, conform deel 15 van de FCC-voorschriften, evenals de normen die zijn beschreven in de relevante EU EMC-richtlijn. Deze normen zijn opgesteld om een redelijke bescherming te bieden tegen schadelijke interferentie wanneer de apparatuur in een thuisomgeving wordt gebruikt. Dit instrument genereert en gebruikt radiogolven en kan radiogolven uitzenden die, bij installatie en gebruik anders dan in de instructies is aangegeven, communicatie via radiogolven kunnen verstoren. Er is echter geen garantie dat er in een bepaalde omgeving geen interferentie zal optreden. Als dit instrument schadelijke interferentie veroorzaakt in de ontvangst van radio of televisie, wat kan worden vastgesteld door het instrument uit en in te schakelen, wordt de gebruiker verzocht een of meer van de volgende maatregelen te nemen om deze interferentie op te heffen: 　• Richt de antenne anders of geef deze een andere plaats. 　• Vergroot de afstand tussen het instrument en de radio of televisie. 　• Neem contact op met de leverancier van het instrument of met een serviceverlenende instantie voor meer suggesties. Dit digitale instrument van klasse B voldoet aan alle vereisten van de Canadese Interference-Causing Equipment Regulations. Dit instrument voldoet aan de normen vastgelegd in deel 15 van de FCC-voorschriften. De werking van het instrument is afhankelijk van de volgende twee voorwaarden: (1) dit instrument mag geen schadelijke interferentie veroorzaken en (2) dit instrument moet bestand zijn tegen eventuele interferentie die wordt veroorzaakt door andere apparatuur, inclusief interferentie die kan leiden tot ongewenst functioneren. De Forestry Pro is een vereenvoudigde laserafstandsmeter. Metingen dienen niet gebruikt te worden voor officiële documenten.Ru

Problemen oplossen en reparatie Als uw Nikon Laser Forestry Pro moet worden gerepareerd, neemt u contact op met uw dealer en vraagt u hoe u het instrument kunt opsturen voor reparatie. Het is echter zinvol dit pas te doen nadat u de onderstaande tabel met mogelijke problemen en oplossingen hebt geraadpleegd. Symptoom Controlepunten Het instrument kan niet worden ingeschakeld; de verlichting van de LCD-vensters gaat niet branden.

• Druk op de POWER-knop.

• Controleer de batterij en vervang deze indien nodig. Het doelbereik kan niet worden bepaald. • Zorg ervoor dat de laserstraalopening en de laserdetectoropening niet worden geblokkeerd, bijvoorbeeld door uw hand of vinger.

• Zorg ervoor dat de laserstraalopening en de laserdetectoropening schoon zijn. Reinig de openingen indien nodig.

• Stel vast of de vorm en het materiaal van het doel wel geschikt zijn voor reflectie van de laserstraal.

• Vervang de batterij. [- - -] (meting niet mogelijk) wordt weergegeven.

• Houd het instrument stil als u op de POWER-knop drukt.

• Controleer of het doel zich binnen het meetbereik bevindt (10 - 500 meter/11 - 550 yard/33-999 voet) Het dichtstbijzijnde doel kan niet worden gemeten.

• Zorg ervoor dat er zich geen obstakels, zoals bladeren of gras, bevinden tussen de Nikon Laser Forestry Pro en het doel. Een doel dat verder weg is dan een bepaalde afstand kan niet worden gemeten.

• Zorg ervoor dat er zich geen obstakels, zoals bladeren of gras, bevinden tussen de Nikon Laser Forestry Pro en het doel.Ru

Als u het probleem niet hebt kunnen oplossen aan de hand van de bovenstaande tabel, neemt u contact op met uw dealer om de Nikon Laser Forestry Pro te laten controleren/repareren. Laat de Nikon Laser Forestry Pro alleen controleren/ repareren door een officiële vertegenwoordiger van de fabrikant. Als u dat niet doet, kan dit lichamelijk letsel of beschadiging van het product tot gevolg hebben. Symptoom Controlepunten De meetresultaten zijn niet consistent.

• Vervang de batterij.

• Stel vast of de vorm en het materiaal van het doel wel geschikt zijn voor reflectie van de laserstraal.

• Houd het instrument stil als u op de POWER-knop drukt.

• Zorg ervoor dat er zich geen obstakels, zoals bladeren of gras, bevinden tussen de Nikon Laser Forestry Pro en het doel. Er wordt een onjuist meetresultaat weergegeven.

• Vervang de batterij.

• Stel vast of de vorm en het materiaal van het doel wel geschikt zijn voor reflectie van de laserstraal.

• Zorg ervoor dat er zich geen obstakels, zoals bladeren of gras, bevinden tussen de Nikon Laser Forestry Pro en het doel.Ru

Gebruik beschermtas afstandsmeter Standaard tas Bovenste flap Onderste flap Tas met riemlus Riem Bovenste flap Onderste flap

1) Open de twee delen van de onderste

2) Maak het uiteinde van de bovenste

flap vast aan de onderste flap. ②

3) Zet de bovenste flap vast door de

twee delen van de onderste flap tegen elkaar te drukken. ③Ru
