Producttype	Laserpointer
Merk	Nikon
Model	Monarch 2000
Lasertype	Groen (golflengte 532 nm)
Laserklasse	Klasse IIIa (< 5 mW)
Bereik	ca. 2000 m ('s nachts)
Stroomvoorziening	2 x AAA-batterijen (niet inbegrepen)
Afmetingen (lengte x diameter)	ca. 150 mm x 20 mm
Gewicht	ca. 50 g (zonder batterijen)
Behuizingsmateriaal	Aluminium
Schakelaartype	Drukknop (momentane schakelaar)
Extra functies	Instelwiel voor scherpstelling
Toepassingsgebied	Astronomie, presentaties, buiten
Reiniging	Behuizing reinigen met een zachte, droge doek; lens voorzichtig reinigen met lensreinigingsdoekje
Opslagtemperatuur	-10 °C tot 50 °C
Veiligheidsinstructies	Niet in de ogen stralen; buiten bereik van kinderen houden; niet direct in de straal kijken
Repareerbaarheid	Batterijvak toegankelijk; geen door gebruiker vervangbare onderdelen binnenin
Garantie	2 jaar (afhankelijk van verkoper)

Veelgestelde vragen - Monarch 2000 NIKON

Hoe vervang ik de batterijen in de Nikon Monarch 2000?

Welke golflengte heeft de laserpointer Monarch 2000?

Hoe ver reikt de laserpointer?

Is de laserpointer gevaarlijk voor de ogen?

Hoe reinig ik de lens van de Monarch 2000?

Kan ik de focus instellen?

Wat is de maximale gebruiksduur met een batterijlading?

De laserpointer brandt zwak of helemaal niet. Wat te doen?

Is de Nikon Monarch 2000 waterdicht?

Waar vind ik de volledige gebruiksaanwijzing?

GEBRUIKSAANWIJZING Monarch 2000 NIKON

Kennismaking met de laserafstandsmeter

Functieoverzicht....88

Benamingen/Onderdelen....89

Interne display 90

Functies

Modus voor doelprioriteit (Modus voor Prioriteit Eerste

Doel/Modus voor Prioriteit Doel op Afstand)....91

Batterij plaatsen/Vervangen

Type batterij....92

Batterij plaatsen/Vervangen 92

Indicator batterijlading....92

Door de menu's navigeren

De helderheid van het interne display wijzigen (IL)...93

De eenheid voor afstandsweergave wijzigen (F1)...94

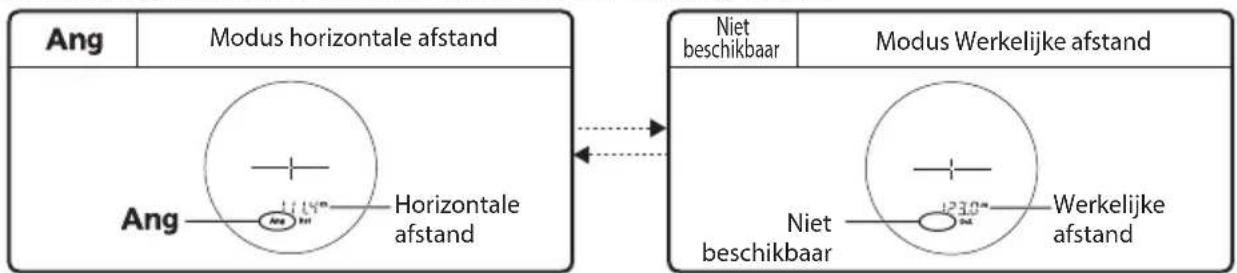

De weergavemodus voor metingen wijzigen (F2)... 95

De modus voor doelprioriteit wijzigen (F3) ..... 96

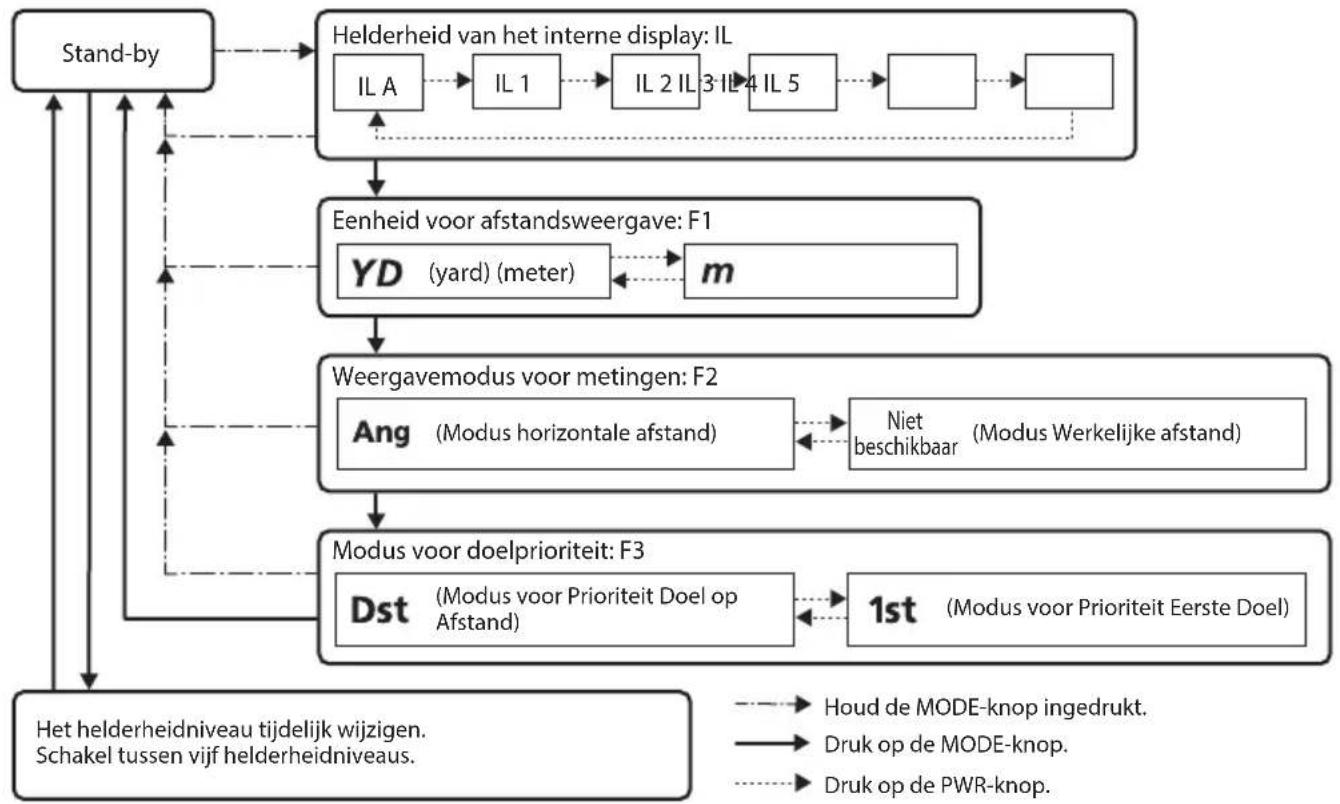

Bedieningsoverzicht van het instellingenmenu...97

Meting

De scherpte van het interne display aanpassen...98

Meten 98

Enkelvoudige meting 99

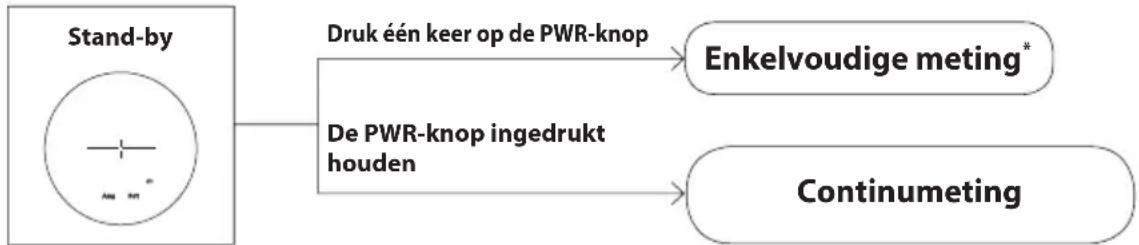

Continuumeting 99

Technische informatie

Specifications 100

Problemen oplossen/Reparatie....102

Inleiding

□ ■ Lees dit eerst

Gefeliciteerd met de aankoop van uw Nikon-laserafstandsmeter MONARCH 2000.

Lees deze handleiding voor gebruik van het product aandachtig door om zeker te zijn van een juist gebruik.

Bewaar de handleiding na het lezen op een toegankelijke plaats voor toekomstig gebruik.

Over de handleiding

• Geen enkel deel van de handleiding mag in enige vorm of op enige manier worden gereproduceerd, uitgezonden, overgenomen, opgeslagen op een terugzoeksysteem of worden vertaald in enige taal zonder voorafgaande schriftelijke toestemming van Nikon.
• Afbeeldingen en inhoud van het display, getoond in deze handleiding, kunnen afwijken van het daadwerkelijke product.
• Nikon kan niet aansprakelijk worden gehouden voor enige fouten die deze handleiding bevat.
• Het uiterlijk, de specificaties en mogelijkheden van dit product kunnen zonder kennisgeving vooraf worden gewijzigd.

Over het voorkomen van radio-interferentie

- Dit instrument voldoet aan de normen vastgelegd in deel 15 van de FCC-voorschriften. De werking van het instrument is afhankelijk van de volgende twee voorwaarden:

(1) Dit instrument mag geen schadelijke interferentie veroorzaken en
(2) Dit instrument moet bestand zijn tegen eventuele interferentie die wordt veroorzaakt door andere apparatuur, inclusief interferentie die kan leiden tot ongewenst functioneren.

- Uit tests is gebleken dat dit instrument voldoet aan de normen voor een digitaal apparaat van klasse B, conform deel 15 van de FCC-voorschriften, evenals de normen die zijn beschreven in de relevante EU EMC-richtlijn. Deze normen zijn opgesteld om een acceptabele bescherming te bieden tegen schadelijke interferentie in een thuisomgeving. Dit instrument genereert en gebruikt radiogolven en kan radiogolven uitzenden die, bij installatie en gebruik anders dan in de instructies is aangegeven, communicatie via radiogolven kunnen verstoren. Er is echter geen garantie dat er in een bepaalde omgeving geen interferentie zal optreden. Als dit instrument schadelijke interferentie veroorzaakt in de ontvangst van radio of televisie, wat kan worden vastgesteld door het instrument uit en in te schakelen, wordt de gebruiker aangeraden een of meer van de volgende maatregelen te nemen om deze interferentie op te heffen:

• Richt de antenne anders of verplaats hem.
• Vergroot de afstand tussen het instrument en de radio of televisie.
• Vraag de leverancier van het instrument of een ervaren radio/TV technicus om advies.

Mededeling voor klanten in Canada

CAN ICES-3(B)/NMB-3(B)

□ ■ VOORZORGSMAATREGELEN VOOR VEILIGHEID EN BEDIENING

Houdt u zich strikt aan de richtlijnen in deze handleiding, zodat u het product veilig kunt gebruiken en mogelijk letsel of materiële schade kunt voorkomen. Zorg ervoor dat u de inhoud goed begrijpt voor een correct gebruik van het product.

WAARSCHUWING

Dit symbool maakt u erop attent dat incorrect gebruik door veronachtzaming van de hier beschreven inhoud mogelijk kan leiden tot ernstig letsel of de dood.

VOORZICHTIG

Dit symbool maakt u erop attent dat incorrect gebruik door veronachtzaming van de hier beschreven inhoud mogelijk kan leiden tot mogelijk letsel of materiële schade.

VEILIGHEIDSINSTRUCTIES (Laser)

Het product gebruikt een onzichtbare laserstraal. De volgende aandachtspunten zijn belangrijk:

WAARSCHUWING

- Druk niet op de PWR-knop terwijl u in de opening van de laserstraal kijkt. Dit kan schade aan uw ogen veroorzaken.

• Richt niet op ogen.
  • Richt de laser niet op mensen.
• Kijk niet naar een laser met een ander optisch instrument, zoals door een lens of verrekijker. Dit kan schade aan uw ogen veroorzaken.
• Als u geen meting uitvoert, houd dan uw vingers uit de buurt van de PWR-knop zodat u niet per ongeluk de laser activeert.
• Verwijder de batterij als u het instrument langere tijd niet gebruikt.
• Demonteer of repareer het product niet en breng geen aanpassingen aan. De laser kan schadelijk zijn voor uw gezondheid. Als het product is gedemonteerd, aangepast of gerepareerd, valt het niet meer onder de fabrieksgarantie.
• Bewaar het product buiten het bereik van kinderen.

VEILIGHEIDSINSTRUCTIES (Monoculair)

WAARSCHUWING

- Kijk nooit rechtstreeks naar de zon, een fel licht of een laser wanneer u dit product gebruikt. Dit kan ernstige schade aan de ogen of blindheid veroorzaken.

VOORZICHTIG

• Houd het plastic verpakkingsmateriaal en andere kleine onderdelen buiten het bereik van kinderen. Het verpakkingsmateriaal kan de mond en neus afsluiten en verstikking veroorzaken.
• Wees er alert op dat kinderen geen kleine onderdelen of accessoires inslikken. Raadpleeg onmiddellijk een arts als kinderen dergelijke onderdelen hebben ingeslikt.
• Zet het product uit als het niet wordt gebruikt.
• Draag het product altijd in de beschermtas.

• Als dit product om wat voor reden dan ook niet goed werkt, gebruik het dan niet meer en raadpleeg een erkende Nikon servicevertegenwoordiger.

• Leg dit product altijd op een stabiel oppervlak. Anders kan het product vallen en letsel of storing veroorzaken.

• Gebruik dit product niet terwijl u loopt. U kunt dan ergens tegenaan lopen, of vallen en letsel of een storing veroorzaken.
• Zwaai het instrument niet aan zijn draagriem. U kunt dan iemand raken en verwonden.
• De rubberen onderdelen van dit product (zoals de oogschelp) of rubberen onderdelen van de meegeleverde beschermtas en draagriem, kunnen na langdurig gebruik of bewaren verteren. Het verteerde rubber kan zich aan kleding hechten en vlekken veroorzaken. Controleer de staat van de onderdelen voordat u deze gebruikt en raadpleeg een erkende Nikon servicevertegenwoordiger.
• Als u de rubberen oogschelp langere tijd gebruikt, kan de huid ontstoken raken. Staak het gebruik en raadpleeg onmiddellijk een arts als u last krijgt van ontstekingsverschijnselen.

INSTRUCTIES (Lithiumbatterij)

Als u de lithiumbatterij niet op de juiste manier behandelt, kan deze barsten en gaan lekken. Dit kan leiden tot corrosie van het instrument en vlekken veroorzaken op uw handen en kleding.

De volgende aandachtspunten zijn belangrijk:

• Plaats de batterij met de plus- en minpolen op de juiste manier in het instrument.
• Verwijder de batterij wanneer deze leeg is of langere tijd niet gebruikt zal worden.
• Houd de batterij uit de buurt van vuur of water. Haal de batterij nooit uit elkaar.
  • Laad de lithiumbatterij niet op.
• Veroorzaak geen kortsluiting in het batterijvak.
• Draag de batterij niet samen met sleutels of munten in een zak of tas. Hierdoor kan de batterij kortsluiten en oververhit raken.
• Als er vloeistof uit de lithiumbatterij in contact komt met kleding of huid, spoel dan met veel water. Als het in de ogen of mond komt, spoel dan met water en raadpleeg onmiddellijk een arts.
• Houd u bij het weggooien van de lithiumbatterij aan de plaatselijke regelgeving.

VOORZORGSMAATREGELEN VOOR BEHANDELING EN BEDIENING

• Stel het product niet bloot aan harde stoten.
• Als u het product per ongeluk een harde stoot geeft of laat vallen en u vermoedt dat er sprake is van een storing, raadpleeg dan onmiddellijk uw lokale vertegenwoordiger of een erkende Nikon servicevertegenwoordiger.
• Gebruik het product niet onder water.
• Verwijder regendruppels, water, zand of modder zo snel mogelijk van het product. Gebruik hiervoor een zachte, schone doek.
• Wanneer het product wordt blootgesteld aan extreme temperatuurwisselingen (snel van een koude naar een warme ruimte verplaatst wordt of omgekeerd), kan het lensoppervlak beslagen raken. U mag het product dan pas weer gebruiken nadat de condens is verdwenen.
• Laat het product op een warme of zonnige dag niet achter in de auto. Bewaar het instrument ook niet in de buurt van apparatuur die warmte genereert.

- Laat de monoculaire zoeker niet in direct zonlicht liggen. Condensvorming op de lens kan het oppervlak van het interne display beschadigen.

VOORZORGSMAATREGELEN VOOR VERZORGING EN ONDERHOUD

LENS

Zorg ervoor dat u het lensoppervlak niet direct aanraakt wanneer u deze schoonmaakt. Verwijder stof of pluisjes met een blaasbalgje*. Bij vingerafdrukken of andere vlekken die niet met een blaasbalgje verwijderd kunnen worden, veegt u de lens met een droge, zachte doek of een brillendoekje schoon; maak hierbij een draaiende beweging vanuit het midden van de lens naar de buitenranden. Wanneer u te hard poetst of hard materiaal gebruikt, kan de lens beschadigd raken. Als dit niet helpt, gebruikt u een doek die met een universele lensreiniger vochtig is gemaakt om de lens schoon te vegen.

BODY

Maak, nadat het stof met een blaasbalgje is verwijderd, het oppervlak van de body schoon met een zachte, schone doek. Veeg, na gebruik aan zee, zout op de body weg met een vochtige, zachte, schone doek en veeg het na met een droge doek. Gebruik geen benzeen, verdunner of andere reinigingsmiddelen die organische oplosmiddelen bevatten.

OPSLAG

Bij een hoge luchtvochtigheid kan de lens beslaan of beschimmelen. Berg het product daarom op een koele en droge plaats op. Droog het instrument na gebruik op een regenachtige dag op kamertemperatuur en berg hem vervolgens op een koele en droge plaats op.

* Een rubberen schoonmaakinstrument dat lucht blaast uit een mondstuk.

Symbool voor gescheiden inzameling zoals dat wordt gebruikt in Europese landen

Dit symbool betekent dat deze batterij apart moet worden ingezameld. Het volgende is alleen van toepassing op gebruikers in Europa.

• Deze batterij dient gescheiden ingezameld te worden op een daartoe bestemd inzamelpunt. Niet wegwerpen bij het normale huisvuil.
• Neem voor verdere informatie contact op met het verkooppunt, of met de lokale instantie die verantwoordelijk is voor het verwerken van afval.

Symbool voor gescheiden inzameling zoals dat wordt gebruikt in Europese landen

Dit symbool betekent dat dit product apart moet worden ingezameld. Het volgende is alleen van toepassing op gebruikers in Europa.

• Dit product dient gescheiden ingezameld te worden op een daartoe bestemd inzamelpunt. Niet wegwerpen bij het normale huisvuil.
• Neem voor verdere informatie contact op met het verkooppunt, of met de lokale instantie die verantwoordelijk is voor het verwerken van afval.

Kennismaking met de laserafstandsmeter

□ ■ Functieoverzicht

• Het rode interne display is gereed om te lezen
- De modus horizontale afstand en modus werkelijke afstand kunnen eenvoudig worden gewisseld
- Wisselsysteem Doelprioriteit voor het meten van voorwerpen die deels achter elkaar staan
- Hoogwaardige zoeker met 6× vergroting en meerlagige coating
• Groter oculair voor meer kijkgemak
- Automatische continue meting, gedurende maximaal 4 seconden, als een enkele meting mislukt.
- Houd de PWR-knop ingedrukt om de continueting te activeren (tot ongeveer 8 seconden)
- Schakelt automatisch uit (als instrument circa 8 sec. niet wordt gebruikt)
- Water- en condensdicht (niet ontworpen voor gebruik onder water)
• Onzichtbare/Oogveilige EN/IEC Klasse 1M Laser

Het product gebruikt een onzichtbare laserstraal voor het meten. Het instrument meet hoe lang de laserstraal doet over de afstand tussen de afstandsmeter en het doel en weer terug. Het reflecterend vermogen van de laser en de meetresultaten kunnen variëren afhankelijk van de weers- en omgevingsomstandigheden en de kleur, het materiaal, de grootte, de vorm en andere kenmerken van het doel.

In de volgende gevallen kunnen metingen onnauwkeurig zijn of mislukken:

• Bij sneeuw, regen of mist
- Klein of smal doel
• Zwart of donker doel
- Doel heeft een oppervlak met verschillende niveaus
• Doel beweegt of trilt
• De straal is gericht op een wateroppervlak
• Doel wordt door glas heen gemeten
• Als het doel een spiegel of van glas is
- Als de laser het reflecterende oppervlak van het doel schuin raakt

Over de meetresultaten

Dit apparaat is een standaard afstandsmeter. Gemeten resultaten kunnen niet als officieel bewijs worden gebruikt.

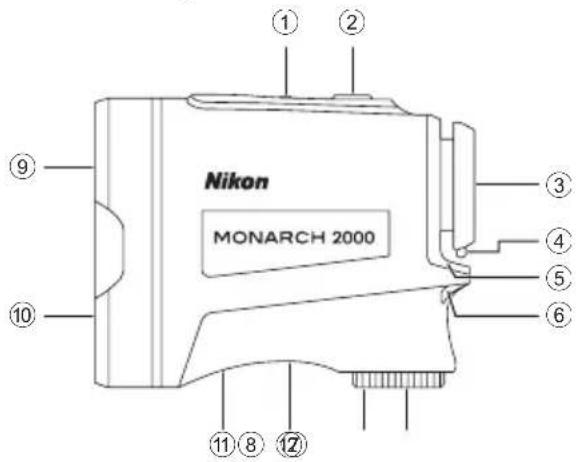

□ ■ Benamingen/Onderdelen

Onderdelen

- Body ×1

- Draagriem ×1

- Beschermtas ×1

• Lithiumbatterij (CR2) ×1

① MODE-knop
② PWR-knop (POWER ON-/Meetknop)
③ 6× monoculaire zoeker
④ Oogschelp/Dioptriering
⑤ Dioptrie-index
⑥ Bevestigingsoog voor draagriem
⑦ Deksel batterijvak
⑧ Symbool voor "Openen" van batterijvak
⑨ Monoculaire objectieflens/Opening laserstraal
⑩ Onzichtbare opening voor laserdetector
⑪ Label met productnummer
⑫ Indicatie

IEC60825-1 CLASS 1M LASER PRODUCT

DO NOT EXPOSE USERS OF TELESCOPIC OPTICS.

* De karabijnachtige ring aan de beschermtas is alleen bedoeld om de laserafstandsmeter te kunnen dragen. Hang er geen zware voorwerpen aan en trek er ook niet hard aan. De ring is niet geschikt om mee te klimmen.

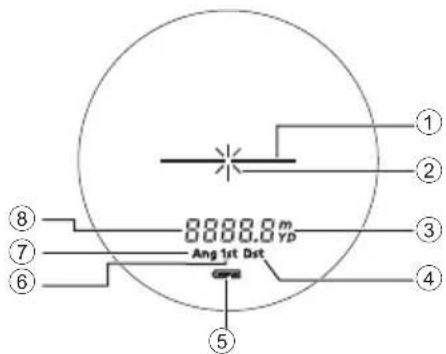

□ ■ Interne display

① Dradenkruis ——|—— : Richt op het doel dat u wilt meten. Plaats het doel in het midden van het dradenkruis.

② Symbol voor laserstraal × : Wordt weergegeven als de laserstraal een meting uitvoert. Kijk niet in de objectieflens als dit symbol wordt weergegeven.

③ Meeteenheid (m: meter/YD: yard)
④ Modus voor Prioriteit Doel op Afstand
⑤ Indicator batterijlading
⑥ Modus voor Prioriteit Eerste Doel
⑦ Modus horizontale afstand

⑧ Afstand ----: De meting is mislukt of de afstand kan niet worden gemeten

- Het interne display van dit product wordt vergroot door het oculair. Hoewel u stof kunt zien dat naar binnen gedrongen is, is dit echter niet van invloed op de nauwkeurigheid van de meting.

Functions

□ ■ Modus voor doelprioriteit (Modus voor Prioriteit Eerste Doel/Modus voor Prioriteit Doop Afstand)

Deze Nikon-laserafstandsmeter gebruikt het wisselsysteem Prioriteit Eerste Doel/Prioriteit Doel op Afstand. (De standaard fabrieksinstelling is de modus voor Prioriteit Doel op Afstand.)

Bij het meten van voorwerpen die deels achter elkaar staan:

Geeft Modus voor Prioriteit Eerste Doel de afstand tot het dichtstbijzijnde voorwerp weer, en Modus voor Prioriteit Doel op Afstand de afstand tot het verste voorwerp.

Batterij plaatsen/Vervangen

□ ■ Type batterij

3V CR2 lithiumbatterij ×1

□ ■ Batterij plaatsen/Vervangen

1. Open het deksel van het batterijvak. Draai het deksel van het batterijvak linksom en verwijder het.
2. Batterij plaatsen. Verwijder eerst de oude batterij voordat u deze vervangt door een nieuwe. Plaats de + en - kant van de batterij in de juiste richting die wordt aangegeven door de markering in het batterijvak (met de - kant naar buiten plaatsen). De laserafstandsmeter werkt niet als de batterij verkeerd is geplaatst.
3. Bevestig het deksel van het batterijvak. Draai het deksel van het batterijvak rechtsom en zet het vast. Draai het deksel van het batterijvak helemaal door om het vast te zetten en controleer of het stevig zit.
4. Doordat het product een rubberen afdichting heeft om de waterdichte eigenschappen te garanderen, kan het moeilijk zijn om het deksel van het batterijvak te draaien.

□ ■ Indicator batterijlading

Weergave Omschrijving
	Wordt na inschakeling slechts 2 seconden weergegeven.	Voldoende lading voor gebruik.
	Wordt na inschakeling slechts 2 seconden weergegeven.	Batterij begint leeg te raken.Zorg dat u een nieuwe batterij bij de hand hebt.
	Wordt continu weergegeven.	Batterij is bijna leeg. De batterij moet worden vervangen door een nieuwe.
	Knippert. Schakelt automatisch uit na 3 keer knipperen.	De batterij is leeg.Vervang de batterij.

Door de menu's navigeren

• De MODE-knop gebruiken

Er zijn twee manieren om de MODE-knop in te drukken. Bedien de knop volgens de beschrijving in deze handleiding.

• "Indrukken en ingedrukt houden" betekent dat de knop 1,5 seconde of langer ingedrukt moet blijven.
• "Indrukken" betekent dat de knop kort ingedrukt moet worden (minder dan 1,5 seconde).

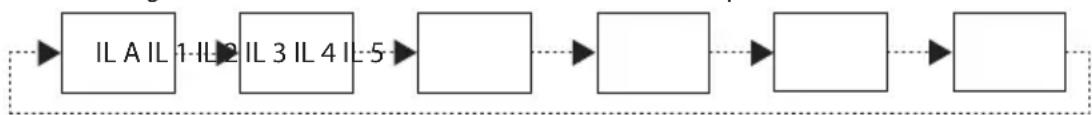

□ ■ De helderheid van het interne display wijzigen (IL)

Pas de helderheid van het interne display aan. De standaard fabrieksinstelling is IL A (Auto, automatische helderheidsregeling). De keuzemogelijkheden bestaan uit IL A, of IL 1 tot IL 5.

• IL A (Auto): De helderheid wordt automatisch aangepast afhankelijk van het licht in de omgeving.
  • IL 1 - IL 5: IL 1 is het donkerst en IL 5 is het lichtst.

• Druk op de PWR-knop om de laserafstandsmeter aan te zetten.

• Houd de MODE-knop ingedrukt.

- De helderheid van het interne display kan nu worden gewijzigd.

1. De instelling verandert iedere keer wanneer u de PWR-knop indrukt.

• Wanneer u de MODE-knop ingedrukt houdt of de knoppen ongeveer 8 seconden niet gebruikt, wordt de weergegeven instelling opgeslagen en keert de laserafstandsmeter terug naar stand-by.
• De instelling wordt ook opgeslagen wanneer de laserafstandsmeter UIT staat.

- De helderheid van het interne display tijdelijk wijzigen

Wanneer het interne display door de omgevingsomstandigheden slecht gelezen kan worden, kan de helderheid tijdelijk worden aangepast. De helderheid verandert iedere keer wanneer u de MODE-knop indrukt.

• Het niveau van helderheid wordt niet weergegeven in het interne display.
  • IL A kan niet worden ingesteld.
• Wanneer de laserafstandsmeter UIT staat, keert het interne display terug naar de oorspronkelijke helderheid.

□ ■ De eenheid voor afstandsweergave wijzigen (F1)

Selecteer YD (yards) of m (meters), voor de weergave-eenheid van de meetresultaten. De standaard fabrieksinstelling is YD (yard).

1. Druk op de PWR-knop om de laserafstandsmeter aan te zetten.
2. Houd de MODE-knop ingedrukt.
3. Druk één keer op de MODE-knop.

- De eenheid voor afstandsweergave kan nu worden gewijzigd.

1. De instelling verandert iedere keer wanneer u de PWR-knop indrukt.

- Wanneer u de MODE-knop ingedrukt houdt of de knoppen ongeveer 8 seconden niet gebruikt, wordt de weergegeven instelling opgeslagen en keert de laserafstandsmeter terug naar stand-by. - De instelling wordt ook opgeslagen wanneer de laserafstandsmeter UIT staat.

□ ■ De weergavemodus voor metingen wijzigen (F2)

De modus horizontale afstand en modus werkelijke afstand kunnen worden gewisseld. De standaard fabrieksinstelling is modus horizontale afstand.

1. Druk op de PWR-knop om de laserafstandsmeter aan te zetten.
2. Houd de MODE-knop ingedrukt.
3. Druk twee keer op de MÖDE-knop.

- De weergavemodus voor metingen kan nu worden gewijzigd.

1. De instelling verandert iedere keer wanneer u de PWR-knop indrukt.

• Wanneer u de MODE-knop ingedrukt houdt of de knoppen ongeveer 8 seconden niet gebruikt, wordt de weergegeven instelling opgeslagen en keert de laserafstandsmeter terug naar stand-by.
• De instelling wordt ook opgeslagen wanneer de laserafstandsmeter UIT staat.

□ ■ De modus voor doelprioriteit wijzigen (F3)

Deze Nikon-laserafstandsmeter gebruikt het wisselsysteem Prioriteit Eerste Doel/Prioriteit Doel op Afstand.

De standaard fabrieksinstelling is de modus voor Prioriteit Doel op Afstand.

1. Druk op de PWR-knop om de laserafstandsmeter aan te zetten.

2. Houd de MODE-knop ingedrukt.

3. Druk drie keer op de MODE-knop.

- De modus voor doelprioriteit kan nu worden gewijzigd.

1. De instelling verandert iedere keer wanneer u de PWR-knop indrukt.

- Wanneer u de MODE-knop indrukt of de knoppen ongeveer 8 seconden niet gebruikt, wordt de weergegeven instelling opgeslagen en keert de laserafstandsmeter terug naar stand-by.

- De instelling wordt ook opgeslagen wanneer de laserafstandsmeter UIT staat.

- Modus voor Prioriteit Eerste Doel en Modus voor Prioriteit Doel op Afstand Bij het meten van voorwerpen die deels achter elkaar staan:

Geeft Modus voor Prioriteit Eerste Doel de afstand tot het dichtstbijzijnde voorwerp weer, en Modus voor Prioriteit Doel op Afstand de afstand tot het verste voorwerp.

□ ■ Bedieningsoverzicht van het instellingenmenu

• Wanneer u de MODE-knop ingedrukt houdt of de knoppen ongeveer 8 seconden niet gebruikt, terwijl het instellingenmenu wordt gebruikt, wordt de weergegeven instelling opgeslagen en keert de laserafstandsmeter terug naar stand-by.

Meting

Voorzichtig — Als u zich bij het bedienen of afstellen van het instrument niet houdt aan de instructies in dit document, kan dit negatieve effecten of schade aan de gezondheid tot gevolg hebben door straling.

- Controleer alle menu-instellingen voordat u begint met meten. Raadpleeg "Navigeer door de menu's" voor menu-informatie en het wijzigen van de instellingen.

□ ■ De scherpte van het interne display aanpassen

Wanneer het interne display slecht gelezen kan worden, past u de scherpte als volgt aan.

1. Druk op de PWR-knop om de voeding in te schakelen.
2. Kijk door het oculair en draai de dioptriering tot u het interne display scherp ziet.

□ ■ Meten

1. Druk op de PWR-knop om de voeding in te schakelen. • Als u de knop ongeveer 8 seconden niet gebruikt, wordt de voeding automatisch uitgeschakeld.

Onmiddellijk na inschakeling

1. Richt op het doel. Plaats het midden van het dradenkruis op het doel.

1. Druk op de PWR-knop om te meten. Na de meting wordt het resultaat gedurende ongeveer 8 seconden getoond, daarna schakelt het instrument automatisch uit. Druk op de PWR-knop terwijl de voeding ingeschakeld is om opnieuw te meten.

□ ■ Enkelvoudige meting

Wanneer u één keer op de PWR-knop drukt, start er een enkelvoudige meting, vervolgens wordt het resultaat getoond.

- Als de meting mislukt, wordt deze ongeveer 4 seconden automatisch voortgezet totdat de resultaten worden verkregen. De meting stopt zodra deze succesvol is, zelfs binnen ongeveer 4 seconden.

Voorbeeld van weergave van gemeten afstand

Voorbeeld van mislukte meting

□ ■ Continumeting

Druk op de PWR-knop en houd deze ingedrukt om een continuumeting van ongeveer 8 seconden te starten. Tijdens het meten knippert het symbool voor Laser is actief. Vervolgens wordt de gemeten afstand weergegeven. Als u uw vinger van de knop haalt, stopt de continuumeting.

* Als de meting mislukt, wordt deze ongeveer 4 seconden automatisch voortgezet totdat de resultaten worden verkregen.

Technische informatie

□ ■ Specifications

Meetbereik (werkelijke afstand)*1	7,3 - 1.820 m/8 - 2.000 yd.
Maximale meetafstand (reflecterend)*1	1.820 m/2.000 yd.
Maximale meetafstand (boom)*1	1.090 m/1.200 yd.
Maximale meetafstand (hert)*1	1.000 m/1.100 yd.
Afstandsweergave	Ledere 0,1 m/yd.
Nauwkeurigheid (werkelijke afstand)*2	±0,5 m/yd. (minder dan 700 m/yd.) ±1,0 m/yd. (700 m/yd. en meer, minder dan 1.000 m/yd.) ±1,5 m/yd. (1.000 m/yd. en meer)
Vergrotingsfactor (×) 6
Effectieve diameter objectieflens (mm) 21
Beeldhoek (werkelijk) (°) 7,5
Oogafstand (mm) 18,0
Uittredepupil (mm) 3,5
Aanpassing van de dioptrie ±4 m	-1
Afmetingen (L × H × B) (mm/in.)	96 × 74 × 42/3,8 × 2,9 × 1,7
Gewicht (g/oz) Ongeveer 175/6,1 gram (zonder batterij)
Gebruikstemperatuur (°C/°F) -10 — +50/14 — 122
Werkingsvochtigheid (%RH) 80 of lager (zonder dauwcondensatie)
Voeding	CR2 lithiumbatterij × 1 (DC 3V) Automatische uitschakeling (als instrument ongeveer 8 sec. niet wordt gebruikt)
Constructie	Waterdicht (tot 1 m/3,3 voet gedurende 10 minuten)*3, condensdicht Batterijvak is regenbestendig — equivalent met JIS/IEC-beveiligingsklasse 4 (IPX4) (onder testomstandigheden van Nikon)*4
Elektromagnetische compatibiliteit	FCC Deel15 SubDeelB klasse B, EU:EMC richtlijn, AS/NZS, VCCI klasseB, CU TR 020, ICES-003
Milieu RoHS, WEEE
Laserclassificatie	IEC60825-1: Klasse 1M/LaserproductFDA/21 CFR Deel 1040.10: Klasse I Laserproduct
Golflengte (nm) 905
Duur puls (ns) 9,5
Uitvoer (W) 15
Straalafwijking (mrad) Verticaal: 1,8, Horizontaal: 0,25

• De specificaties van het product worden mogelijk niet behaald afhankelijk van de vorm, oppervlaktestructuur en aard van het doel, en/of de weersomstandigheden.
  *1 Volgens de meetvoorwaarden en referentiewaarden van Nikon.
  ^*2 Onder meetomstandigheden van Nikon.
  *3 Waterdichte modellen

Dit product is waterdicht, wat inhoudt dat het optische systeem en de observatie gegarandeerd geen schade zullen oplopen wanneer u het product tot een diepte van 1 m/3,3 voet gedurende maximaal 10 minuten in water onderdompelt of laat vallen.

Dit product biedt de volgende voordelen:

• Dit model kan zonder risico op schade aan interne onderdelen worden gebruikt bij een zeer hoge luchtvochtigheid, in stoffige omstandigheden en als het regent.
• Omdat het instrument gevuld is met stikstof, is hij condens- en schimmelbestendig.

De volgende punten zijn echter van belang voor het gebruik van de Nikon-laserafstandsmeter:

• Het product moet niet worden gebruikt of ondergedompeld in stromend water.
• Mochten de bewegende delen van dit product vochtig zijn, schakel het product dan uit, en veeg het vocht weg.

*4 Het batterijvak is regenbestendig, maar niet waterdicht. Er kan water in het instrument komen als de afstandsmeter volledig in water wordt ondergedompeld. Als er water in het batterijvak is gekomen, verwijdert u het water en laat u het batterijvak goed drogen.

Levensduur van de batterij

Ongeveer 8.500 metingen (bij circa 20°C (68°F))

Dit aantal kan afwijken afhankelijk van de temperatuur en andere factoren. Dit is slechts een indicatie.

- De batterij die bij deze Nikon-laserafstandsmeter wordt geleverd is bedoeld om te controleren op het instrument werkt. Als gevolg van natuurlijke elektrische ontlading, zal de levensduur van deze batterij waarschijnlijk korter zijn dan hierboven aangegeven.

□ ■ Problemen oplossen/Reparatie

Als dit product niet naar behoren functioneert, bekijk dan eerst onderstaand overzicht voordat u contact opneemt met uw plaatselijke dealer of de winkel waar u het instrument hebt gekocht.

- Als er een probleem is met het product.

Probleem Oorzaak/Oplossing
Instrument schakelt niet in	Druk op de PWR-knop (boven op de body).Controleer of de batterij juist is geplaatst.Vervang de batterij.
Instrument meet nietAbnormaal resultaat	Controleer de instellingen.Controleer of het instrument een groot doel bij u in de buurt kan meten (bijvoorbeeld: een gebouw dat op circa 15 m/yd. afstand van u staat).Maak zo nodig het lensoppervlak schoon.
Het interne display kan niet gelezen wordenHet interne display kan slecht gelezen worden	Controleer de helderheid van het interne display en pas dit zo nodig aan Dek de objectieflens af zodat het eenvoudiger is om het interne display te controleren.
Wordt weergegeven in het display	Dit geeft een fout aan. Neem contact op met uw plaatselijke dealer of de winkel waar u het instrument hebt gekocht.

- Mocht een reparatie nodig zijn, neem dan contact op met uw plaatselijke dealer of de winkel waar u het instrument hebt gekocht.

Repareer of demonteer het instrument niet zelf. Dit kan resulteren in een ernstig ongeval.

Nikon is niet verantwoordelijk voor enige directe of indirecte schade als de gebruiker het instrument probeert te repareren of demonteren.

Русский

СОДЕРЖАНИЕ

Введение
