HASZNÁLATI ÚTMUTATÓ Monarch 2000 NIKON

Először olvassa el ezt 244

BIZTONSÁGI ÉS HASZNÁLATI ÓVINTÉZKEDÉSEK...245

A lézeres távolságmérő megismerése

Legfontosabb tulajdonságok 248

Elnevezések/Felépítés 249

Belső kijelző 250

Funkciók

Céltárgy Elsőbbsége üzemmód (Első Céltárgy

Elsőbbsége üzemmód/Távoli Céltárgy Elsőbbsége

üzemmód)....251

Az elem behelyezése/cseréje

Elem típusa....252

Az elem behelyezése/cseréje 252

Akkumulátorszint kijelzése....252

Navigálás a menüben

A belső kijelző fényerejének módosítása (IL).....253

A távolságkijelzés mértékegységének átállítása (F1)....254

A méréskijelző mód átállítása (F2)....255

A céltárgy elsőbbsége üzemmód átállítása (F3)...256

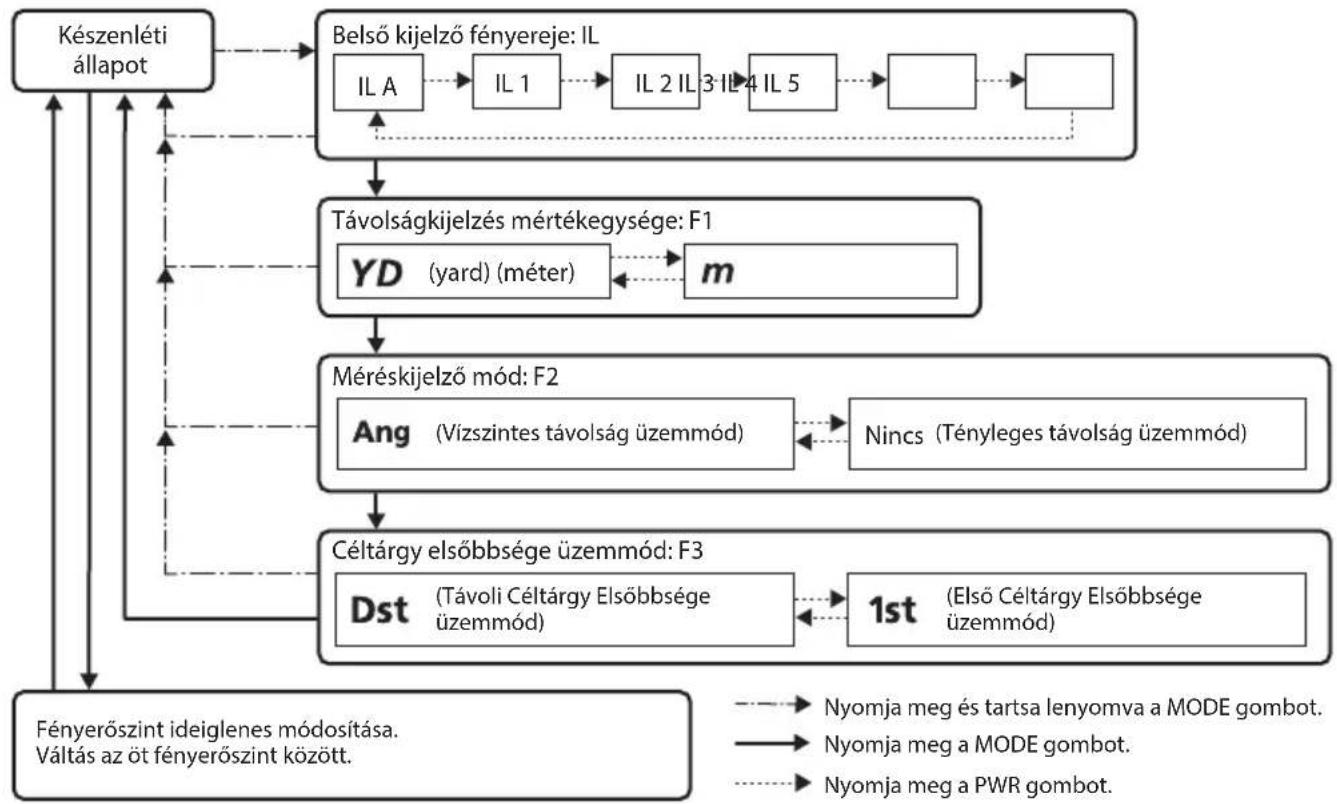

A beállítási menüpontok használati diagramja ...257

Mérés

A belső kijelző élességének beállítása....258

Mérés....258

Egyszeri mérés 259

Folyamatos mérés....259

Technikai megjegyzések

Specifikációk....260

Hibaelhárítás/javítás 262

Bevezetés

Először olvassa el ezt

Köszönjük, hogy megvásárolta a Nikon MONARCH 2000 lézeres távolságmérőt.

A készülék használata előtt alaposan olvassa el ezt a kézikönyvet a megfelelő használat érdekében.

A kézikönyvet elolvasás után tartsa olyan helyen, ahol később szükség esetén könnyen hozzáférhet.

● Néhány szó a kézikönyvröl

• A Nikon előzetes írásbeli engedélye nélkül tilos a kézikönyv bármely részét, bármilyen formában és bármilyen módon lemásolni, átadni, átírni, visszakereshető rendszerben tárolni vagy bármely nyelvre lefordítani.
• A jelen kézikönyvben található illusztrációk és a kijelző képei eltérhetnek a tényleges terméktől.
  • A Nikon nem tehető felelőssé a kézikönyvben esetleg előforduló bármilyen hiba miatt.
• A készülék megjelenése, műszaki paraméterei és képességei értesítés nélkül megváltozhatnak.

Néhány szó a rádiós zavarok ellenőrzéséről

- A berendezés eleget tesz az FCC szabályok 15. részében foglaltaknak. Az üzemeltetés a következő két feltétellel lehetséges:

(1) Ez a készülék nem okozhat káros interferenciát, és
(2) Ennek a készüléknek bírnia kell minden kapott interferenciát, beleértve azokat is, melyek váratlan működést eredményezhetnek.

- Az EU EMC rendelete és az FCC szabályzat 15. részének értelmében a tesztelés során úgy találtuk, hogy ez a berendezés megfelel egy B osztályú digitális készülék határértékeinek. Ezek a határértékek megfelelő védelmet nyújtanak a káros interferenciák ellen, ha a készüléket lakóövezetben használja. A készülék rádiófrekvenciás energiát hoz létre, használ, és képes sugározni. Ha nem az előírásoknak megfelelően szereli össze és használja, az súlyos interferenciát okozhat a rádiós kommunikációban. Ennek ellenére nincs garancia arra, hogy egy bizonyos esetben nem fordul elő interferencia. Ha ez a készülék olyan káros zavart okoz a rádiós vagy televíziós vételben, amely megszüntethető a berendezés ki- és bekapcsolásával, akkor a következő intézkedésekel próbálja meg megszüntetni a zavart:

• Állítsa be újra, vagy helyezze át a vevőantennát.
  • Növelje a készülék és a vevő közötti távolságot.
• Kérje az eladó, vagy egy tapasztalt rádió/TV műszerész segítségét.

Megjegyzés a Kanadában élő vásárlóknak CAN ICES-3(B)/NMB-3(B)

□ ■ BIZTONSÁGI ÉS HASZNÁLATI ÓVINTÉZKEDÉSEK

A készülék biztonságos használata, valamint az Önt és másokat érő esetleges személyi sérülések vagy anyagi károk elkerülése érdekében szigorúan tartsa be a jelen kézikönyvben foglalt útmutatásokat. A készülék helyes használatához alaposan ismerje meg a kézikönyv tartalmát.

FIGYELMEZTETÉS

Arra figyelmeztet, hogy az itt leírtakat figyelmen kívül hagyó, helytelen használat halált vagy súlyos sérülést okozhat.

VIGYÁZAT

Arra figyelmeztet, hogy az itt leírtakat figyelmen kívül hagyó, helytelen használat sérüléshez vagy anyagi károkhoz vezethet.

BIZTONSÁGI ÓVINTÉZKEDÉSEK (Lézer)

Ez a készülék láthatatlan lézersugarat használ. Mindenképpen tartsa be az alábbi pontokat:

! FIGYELMEZTETÉS

- Ne nyomja meg a PWR gombot, amikor a lézerkibocsátó nyílásba néz. Ellenkező esetben szemsérülést szenvedhet.

• Ne célozzon senki szemére.
- Ne célozzon a lézerrel személyekre.
- Ne nézzen bele a lézerekbe más optikai eszközökön, például objektíveken vagy távcsöveken keresztül. Ellenkező esetben szemsérülést szenvedhet.

- Mikor nem végez mérést, vigyázzon, hogy ujjaival ne érjen a PWR gombhoz, hogy véletlenül se bocsáthasson ki lézert.

- Ha a készüléket hosszabb ideig nem használja, vegye ki belőle az elemet.

- Ne szerelje szét, alakítsa át vagy próbálja megjavítani a készüléket. A lézerkibocsátás ártalmas lehet az egészségére. Ha a készüléket szétszerelik, átalakítják vagy megpróbálják megjavítani, a gyártó által vállalt garancia megszűnik.

- A készüléket gyermekek által el nem érhető helyen tárolja.

BIZTONSÁGI ÓVINTÉZKEDÉSEK (Egylencsés kivitel)

FIGYELMEZTETÉS

- A készülék használatakor soha ne nézzen közvetlenül a napba, erős fényforrásba vagy lézerekbe. Ez súlyos szemsérüléshez vagy a látás elvesztéséhez vezethet.

VIGYÁZAT

• A termék vagy más apró alkatrészek csomagolásához használt műanyag zacskót gyermekek által el nem érhető helyen tartsa. A zacskó a gyermekek szájánál vagy orránál elzárhatja a levegő útját, és fulladáshoz vezethet.
• Ügyeljen rá, hogy a gyermekek nehogy véletlenül lenyeljék a kis alkatrészeket vagy tartozékokat. Ha a gyermekek lenyelnek ilyen alkatrészeket, azonnal forduljon orvoshoz.
• Ha nem használja, kapcsolja ki a készüléket.
• A készüléket szállítás közben tartsa a tokban.

• Ha a készülék helyes működésében bármilyen okból hibát tapasztal, haladéktalanul fejezze be a használatát, és forduljon a Nikon hivatalos szervizképviseletéhez.

• Ne hagyja a készüléket instabil helyen. Ilyen esetben leeshet, ami sérülést vagy hibás működést okozhat.

• Ne használja a készüléket sétálás közben. Ilyen esetben nekimehet valaminek vagy eleshet, ami sérülést vagy hibás működést okozhat.
• Ne lengesse a készüléket a szíjánál fogva. Eltalálhat másokat és sérülést okozhat.
• A készülék gumi alkatrészei (például a szemkagyló) vagy a mellékelt tok és szíj gumiból készült részei hosszú idejű használat vagy tárolás során elöregedhetnek. Az elöregedett gumi a ruhára ragadhat és foltokat hagyhat. Használat előtt ellenőrizze az állapotukat, és ha károsodást tapasztal, forduljon a Nikon hivatalos szervizképviseletéhez.
• A gumi szemkagyló huzamosabb ideig történő használata börgyulladást okozhat. Ha valamilyen tünetet észlel, ne használja tovább a készüléket, és haladéktalanul forduljon orvoshoz.

ÓVINTÉZKEDÉSEK (Lítiumelem)

Helytelen használat esetén a lítiumelem megrepedhet vagy szivároghat, ami a készülék korróziójához vezethet, illetve beszennyezheti a kezét és a ruházatát. Mindenképpen tartsa be az alábbi pontokat:

• Az elemet a + és – pólusaival a megfelelő irányba állítva helyezze be.
• Vegye ki az elemet, ha lemerült, vagy hosszabb ideig nem fogja használni a készüléket.
• Az elemet tartsa távol tüztöl és víztöl. Soha ne próbálja szétszedni az elemet.
  • Ne töltse a lítiumelemet.
• Ne zárja rövidre az elemrekesz érintkezőjét.
• Az elemet ne hordja a zsebében vagy a táskájában kulcsokkal vagy pénzérmékkel együtt. Ilyen esetben az elem rövidre záródhat és túlmelegedhet.
• Ha a lítiumelemből kiszivárgó folyadék hozzáér a ruhájához vagy a bőréhez, öblítse le bő vízzel. Ha a szemébe vagy a szájába kerül, öblítse ki vízzel, és haladéktalanul forduljon orvoshoz.
• A lítiumelem hulladékként való elhelyezésekor tartsa be a helyi szabályozásokat.

KEZELÉSI ÉS HASZNÁLATI ÓVINTÉZKEDÉSEK

• Ne tegye ki a készüléket ütésnek.
- Ha a készüléket véletlenül erős ütés éri vagy leejtik, és felmerül a hibás működés gyanúja, haladéktalanul forduljon a helyi forgalmazóhoz vagy a Nikon hivatalos szervizképviseletéhez.
• Ne használja a készüléket víz alatt.
- A készülékre került esővizet, vizet, homokot vagy sarat a lehető leghamarabb törölje le egy puha, tiszta ruhával.
- Ha készüléket szélsőséges hőmérséklet-változásnak teszik ki (hideg helyről hirtelen meleg helyre viszik vagy fordítva), a lencsék felülete bepárásodhat. A párásodás eltűnéséig ne használja a készüléket.
- Ne hagyja a készüléket meleg vagy napos időben az autóban vagy hőforrás közelében.

- Ne tegye ki a lencsét közvetlen napfénynek. A lencsére lecsapódó folyadék károsíthatja a belső kijelző felületét.

ÁPOLÁSI ÉS KARBANTARTÁSI ÓVINTÉZKEDÉSEK

LENCSE

Ügyeljen rá, hogy tisztításkor ne érintse meg közvetlenül a lencse felületét a kezével. A port vagy a szöszöket lefúvóval* távolítsa el. Az ujjlenyomatok vagy lefúvóval nem eltávolítható foltok esetén a lencse közepéről induló és a szélek felé tovább haladó körkörös mozdulatokkal törölje meg a lencsét egy puha, száraz ruhával vagy szemüvegekhez használatos törlőkendővel. A túl erőteljes vagy durva anyaggal végzett törlés károsíthatja a lencsét. Ha a fenti eljárás nem elégséges, óvatosan törölje meg a lencsét kereskedelmi forgalomban kapható lencsetisztító folyadékkal megnedvesített ruhával.

GÉPVÁZ

Miután egy lefúvó segítségével eltávolította a port, egy puha, tiszta ruhával tisztítsa meg a gépvázat. Tengerparton való használat után a burkolat felületére került sót egy nedves, puha, tiszta ruhával törölje le, majd egy száraz ruhával törölje át a felületet. Ne használjon benzint, hígítót vagy más, szerves oldószert tartalmazó tisztítókat.

TÁROLÁS

A magas páratartalom miatt a lencsefelületeken kicsapódhat a víz vagy penész jelenhet meg. Ezért a készüléket száraz, hűvös helyen tárolja. Az esős időben vagy éjszaka használt készüléket utána szobahőmérsékleten szárítsa meg, és hűvös, száraz helyen tárolja.

* Gumi tisztítóeszköz, ami egy fúvókán át levegőt fúj ki.

Európai országokban érvényes „Elkülönített hulladékgyűjtés” jelzése

Ez a jelzés azt jelenti, hogy az elemet elkülönítve kell gyűjteni. Az alábbiak csak az európai országokban élő felhasználókra érvényesek.

• Ezt az elemet a megfelelő hulladékgyűjtő helyen, elkülönítve kell gyűjteni. Ne dobja ki háztartási hulladékként.
• További információkért forduljon a forgalmazóhoz, vagy a helyi hatóság hulladékgyűjtésért felelős részlegéhez.

Európai országokban érvényes „Elkülönített hulladékgyűjtés” jelzése

Ez a jelzés azt jelenti, hogy ezt a terméket elkülönítve kell gyűjteni. Az alábbiak csak az európai országokban élő felhasználókra érvényesek.

• Ezt a terméket a megfelelő hulladékgyűjtő helyen, elkülönítve kell gyűjteni. Ne dobja ki háztartási hulladékként.
• További információkért forduljon a forgalmazóhoz, vagy a helyi hatóság hulladékgyűjtésért felelős részlegéhez.

A lézeres távolságmérő megismerése

□ ■ Legfontosabb tulajdonságok

• A piros belső kijelző könnyen leolvasható
- A vízszintes távolság és a tényleges távolság üzemmód között könnyű az átkapcsolás
- Céltárgy Elsőbbsége kapcsolási rendszer az egymást átfedő céltárgyak méréséhez
- Kiváló minőségű, 6×-os nagyítású kereső, többrétegű bevonattal
• Nagyobb szemlencse a könnyű megfigyeléshez
- Automatikus folyamatos mérés legfeljebb 4 másodpercig sikertelen egyszeri mérés esetén
- A folyamatos mérés elindításához tartsa lenyomva a PWR gombot (kb. 8 másodpercig)
- Automatikus kikapcsolás (ha a készenléti képernyőn kb. 8 másodpercig semmilyen műveletet nem végeztek)
- Víz- és páraálló (víz alatti használatra nem alkalmas)
- Láthatatlan/szemre ártalmatlan EN/IEC osztályú 1M lézer

Ez a készülék láthatatlan lézersugarat használ a méréshez. Megméri azt az időt, amely alatt a lézersugár megteszi az utat a távolságmérőtől a célig és vissza. A lézer visszaverődése és a mérési eredmények változhatnak az időjárási és környezeti viszonyoktól, valamint a céltárgy színétől, felületi kikészítésétől, méretétől, formájától és egyéb jellemzőitől függően.

A mérés pontatlan vagy hibás lehet a következő esetekben:

• Havas, esős vagy ködös idő
• Kicsi vagy vékony céltárgy
• Fekete vagy sötét céltárgy
• A céltárgy lépcsős felületű
• Mozgó vagy rázkódó céltárgy
• Ha vízfelület távolságát szeretné megmérni
• A céltárgy távolságát üvegen keresztül méri meg
• Ha a céltárgy üveg vagy tükör
- Ha a lézer ferde beesési szögben érkezik a céltárgy visszaverő felületére

Néhány szó a mérési eredményekről

Ez a készülék egy alapvető funkciókkal rendelkező távolságmérő. Mérési eredményei nem használhatók hivatalos bizonyítékként.

□ ■ Elnevezések/Felépítés

Felépítés

• Váz, 1 db

- Szíj, 1 db

- Tok, 1 db

• Lítiumelem (CR2), 1 db

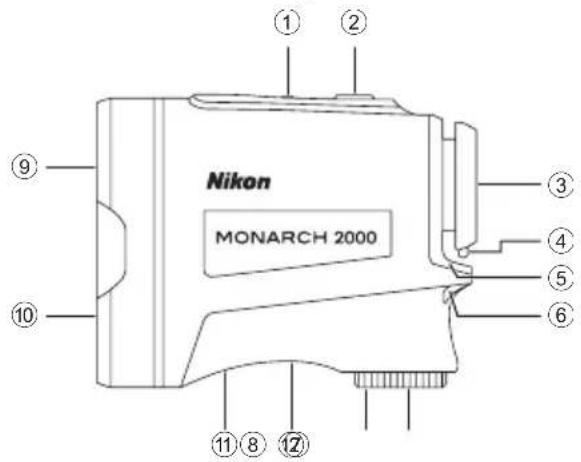

① MODE gomb
② PWR gomb (BEKAPCSOLÁS/Mérés gomb)
③ 6×-os nagyítású egyszemes lencse
④ Szemkagyló/Dioptriaállító gyűrű
⑤ Dioptriamutató
⑥ Szíj befüzölyuka
⑦ Elemrekesz fedele
⑧ Elemrekesz-fedél „Nyitás” jelölése
⑨ Egyszemes objektívlencse/Lézerkibocsátó nyílás
⑩ Láthatatlan lézer érzékelőnyílása
⑪ Termékszám címkéje
⑫ Jelzés

* A tokon található karabinerszerű gyűrű csak a lézeres távolságmérő hordozására alkalmas. Ne akasszon rá súlyos tárgyakat és ne húzza meg erősen. Sziklamászásra nem használható!

□ ■ Belső kijelző

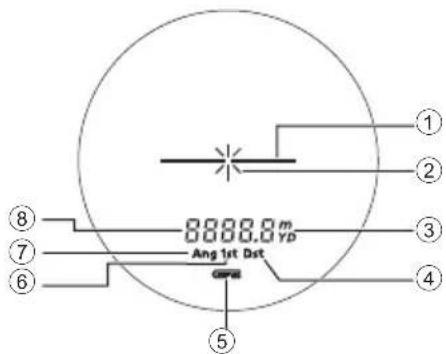

① Céltárgyjelölő
—|— : Célozza be a mérni kívánt tárgyat. Állítsa be a célt a jelölő közepére.
② Lézerkibocsátás jele
× : Akkor jelenik meg, amikor az eszköz lézersugarat bocsát ki a méréshez. Ne nézzen az objektívlencse irányába, amíg ez a jel látható.
③ Mértékegység (m: méter/YD: yard)
④ Távoli Céltárgy Elsőbbsége üzemmód
⑤ Akkumulátorszint visszajelzője
⑥ Első Céltárgy Elsőbbsége üzemmód
⑦ Vízszintes távolság üzemmód
⑧ Távolság
----: „Hibás a mérés" vagy „Nem lehet mérni“

- A készülék belső kijelzőjét a szemlencse felnagyítja. Esetenként a készülékbe került port láthat, ez azonban a mérés pontosságát nem befolyásolja.

Funkciók

□ ■ Céltárgy Elsőbbsége üzemmód (Első Céltárgy Elsőbbsége üzemmód/Távoli Céltárgy Elsőbbsége üzemmód)

Ez a Nikon lézeres távolságmérő Első Céltárgy Elsőbbsége/Távoli Céltárgy Elsőbbsége átkapcsoló rendszerrel rendelkezik. (A gyári alapértelmezett beállítás a Távoli Céltárgy Elsőbbsége üzemmód.)

Átfedésben lévő céltárgyak távolságának mérése:

Az Első Céltárgy Elsőbbsége üzemmód a legközelebbi céltárgy, a Távoli Céltárgy Elsőbbsége üzemmód pedig a legtávolabbi céltárgy távolságát mutatja.

Az elem behelyezése/cseréje

□ ■ Elem típusa

□ ■ Az elem behelyezése/cseréje

1. Nyissa ki az elemrekesz fedelét. Forgassa el az elemrekesz fedelét az óramutató járásával ellentétes irányba, majd vegye le.

2. Helyezze be az elemet. Az elem cseréjéhez először vegye ki a régi elemet, azután helyezze be az újat. Az elem + és – pólusainak helyes irányban való behelyezéséhez kövesse az elemrekesz belsejében található elembehelyezési jeleket (az elemet a - pólussal kifele kell behelyezni). Ha az elemet nem megfelelően helyezi be, a lézeres távolságmérő nem fog működni.

3. Helyezze vissza az elemrekesz fedelét. Forgassa el az elemrekesz fedelét az óramutató járásával megegyező irányba, majd rögzítse. Az elemrekeszt a visszahelyezéskor teljesen forgassa el, és ellenőrizze, hogy rögzült-e.

- Lehetséges, hogy az elemrekeszt nehéz elforgatni, mivel ez a termék a vízálló tulajdonságok biztosítása érdekében gumitömítéssel rendelkezik.

□ ■ Akkumulátorszint kijelzése

Kijelző Leírás
	Bekapcsolás után csak 2 másodpercig látszik. E	egendő töltöttség áll rendelkezésre.
	Bekapcsolás után csak 2 másodpercig látszik.	A töltöttség kezd alacsony lenni.Készüljön fel az elemcserére.
	Folyamatosan látszik. Alacsony. Cserélje le az e	emet egy újra.
	Villog. 3 villanás után automatikusan kikapcsol.	Az elem lemerült.Cserélje le az elemet.

Navigálás a menüben

• A MODE gomb használata

A MODE gombot kétféleképpen lehet megnyomni. A gombot a jelen kézikönyvben leírtak szerint használja.
- „Nyomja meg és tartsa lenyomva“: tartsa lenyomva a gombot legalább 1,5 másodpercig.
- „Nyomja meg”: gyorsan (1,5 másodpercnél kevesebb ideig) nyomja le a gombot.

□ ■ A belső kijelző fényerejének módosítása (IL)

A belső kijelző fényereje állítható. A gyári alapértelmezett beállítás az IL A (Auto, automatikus fényerőszabályozás). A választási lehetőségek: IL A vagy IL 1-től IL 5-ig.

• IL A (Auto): A fényerőt a rendszer automatikusan a környezet fényerejének megfelelően állítja be.

• IL1 – IL 5: az IL 1 a legsötétebb, az IL 5 pedig a legvilágosabb.

• A lézeres távolságmérő bekapcsolásához nyomja meg a PWR gombot.

• Nyomja meg és tartsa lenyomva a MODE gombot.

- Ekkor módosíthatja a belső kijelző fényerejét.

1. A beállítás a PWR gomb minden egyes megnyomásával a következőre vált.

• Ha megnyomja és lenyomva tartja a MODE gombot, vagy nagyjából 8 másodpercig nem működteti a gombokat, a készülék elmenti a megjelenített beállítást, és a lézeres távolságmérő visszatér készenléti állapotba.
  • A beállítást akkor is elmenti, ha a lézeres távolságmérőt kikapcsolja.

A belső kijelző fényerő-beállításának ideiglenes módosítása

Ha a belső kijelző a környezeti feltételek miatt rosszul látható, ideiglenesen módosíthatja a fényerőt. A fényerő a MODE gomb minden egyes megnyomásával a módosul.

• A fényerő szintje a belső kijelzőn nem jelenik meg.
• Az IL A beállítására nincs lehetőség.
- A lézeres távolságmérő kikapcsolásakor a belső kijelző fényereje visszaáll az eredeti értékre.

□ ■ A távolságkijelzés mértékegységének átállítása (F1)

A mérési eredmények megjelenítési mértékegységeként YD (yard) vagy m (méter) választható. A gyári alapértelmezett beállítás az YD (yard).

1. A lézeres távolságmérő bekapcsolásához nyomja meg a PWR gombot.

2. Nyomja meg és tartsa lenyomva a MODE gombot.

3. Nyomja meg a MODE gombot egyszer.

- Ekkor módosíthatja a távolságkijelzés mértékegységét.

1. A beállítás a PWR gomb minden egyes megnyomásával a következőre vált.

- Ha megnyomja és lenyomva tartja a MODE gombot, vagy nagyjából 8 másodpercig nem működteti a gombokat, a készülék elmenti a megjelenített beállítást, és a lézeres távolságmérő visszatér készenléti állapotba.

• A beállítást akkor is elmenti, ha a lézeres távolságmérőt kikapcsolja.

□ ■ A méréskijelző mód átállítása (F2)

A vízszintes távolság és a tényleges távolság üzemmód átkapcsolható. A gyári alapbeállítás a vízszintes távolság üzemmód.

1. A lézeres távolságmérő bekapcsolásához nyomja meg a PWR gombot.

2. Nyomja meg és tartsa lenyomva a MODE gombot.

3. Nyomja meg a MODE gombot kétszer.

- Ekkor módosíthatja a méréskijelző módot.

1. A beállítás a PWR gomb minden egyes megnyomásával a következőre vált.

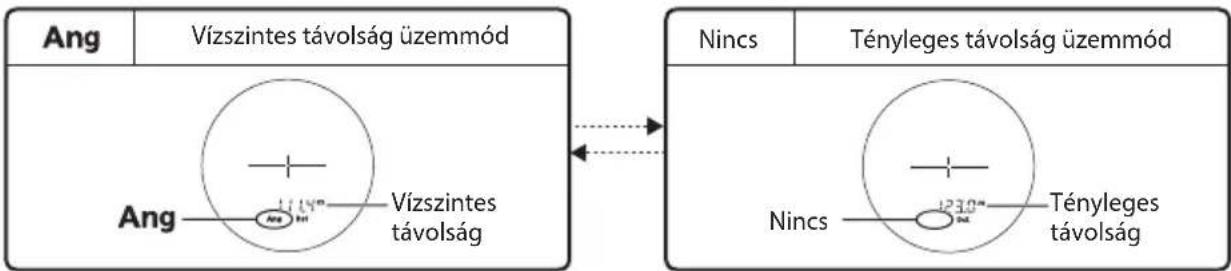


- Ha megnyomja és lenyomva tartja a MODE gombot, vagy nagyjából 8 másodpercig nem működteti a gombokat, a készülék elmenti a megjelenített beállítást, és a lézeres távolságmérő visszatér készenléti állapotba.

• A beállítást akkor is elmenti, ha a lézeres távolságmérőt kikapcsolja.

□ ■ A céltárgy elsőbbsége üzemmód átállítása (F3)

Ez a Nikon lézeres távolságmérő Első Céltárgy Elsőbbsége/Távoli Céltárgy Elsőbbsége átkapcsoló rendszerrel rendelkezik.

A gyári alapértelmezett beállítás a Távoli Céltárgy Elsőbbsége üzemmód.

1. A lézeres távolságmérő bekapcsolásához nyomja meg a PWR gombot.
2. Nyomja meg és tartsa lenyomva a MODE gombot.
3. Nyomja meg a MODE gombot háromszor.

- Ekkor módosíthatja a céltárgy elsőbbsége üzemmódot.

1. A beállítás a PWR gomb minden egyes megnyomásával a következőre vált.

• Ha megnyomja a MODE gombot, vagy nagyjából 8 másodpercig nem működteti a gombokat, a készülék elmenti a megjelenített beállítást, és a lézeres távolságmérő visszatér készenléti állapotba.
  • A beállítást akkor is elmenti, ha a lézeres távolságmérőt kikapcsolja.

- Első Céltárgy Elsőbbsége üzemmód és Távoli Céltárgy Elsőbbsége üzemmód Átfedésben lévő céltárgyak távolságának mérése:

Az Első Céltárgy Elsőbbsége üzemmód a legközelebbi céltárgy, a Távoli Céltárgy Elsőbbsége üzemmód pedig a legtávolabbi céltárgy távolságát mutatja.

□ ■ A beállítási menüpontok használati diagramja

• Ha megnyomja és lenyomva tartja a MODE gombot, vagy a beállítási menü használata során nagyjából 8 másodpercig nem működteti a gombokat, a készülék elmenti a megjelenített beállítást, és a lézeres távolságmérő visszatér készenléti állapotba.

Mérés

Vigyázat — Az itt megadottaktól eltérő vezérlések, beállítások vagy használati eljárások negatív hatásokat idézhetnek elő, vagy a lézersugárzás miatt károsak lehetnek az egészségére.

- Mérés előtt ellenőrizze mindegyik menü beállítását. A menüpontokkal és a beállítások módosításával kapcsolatos részleteket a „Navigálás a menüben” című részben találja.

□ ■ A belső kijelző élességének beállítása

Ha a belső kijelző rosszul látható, az alábbi eljárást követve állítsa be az élességet.

1. A készülék bekapcsolásához nyomja meg a PWR gombot.
2. Nézzen bele a keresőbe, és forgassa a dioptriabeállító gyűrűt addig, amíg a belső kijelző éles nem lesz.

Dioptriaállító gyűrű

□ ■ Mérés

1. A készülék bekapcsolásához nyomja meg a PWR gombot.

- Ha nagyjából 8 másodpercig nem működteti a gombot, a készülék automatikusan kikapcsol.

Közvetlenül a bekapcsolás után

1. Állítsa a keresőt a céltárgyra. Állítsa a céltárgyjelölő középpontját a céltárgyra.

1. A méréshez nyomja meg a PWR gombot. Mérés után kb. 8 másodpercre megjelennek a mért eredmények, aztán az eszköz kikapcsol. Az újbóli méréshez nyomja meg a PWR gombot, amíg a készülék be van kapcsolva.

□ ■ Egyszeri mérés

Ha a PWR gombot egyszer nyomja meg, egyszeri mérés kezdődik, majd az eszköz megjeleníti az eredményeket.

- Sikertelen mérés esetén az eszköz automatikusan további kb. 4 másodpercig mér, amíg eléri az eredményt. 4 másodpercen belüli sikeres mérés esetén az eszköz azonnal befejezi a mérést.

Mért távolság kijelzési példája

Mérési hiba példája

□ ■ Folyamatos mérés

A folyamatos mérés elindításához tartsa lenyomva a PWR gombot kb. 8 másodpercig. Mérés közben villog a lézerkibocsátás jele, majd folyamatosan látható lesz a mért eredmény. Ha leveszi az ujját a gombról, akkor a folyamatos mérés megáll.

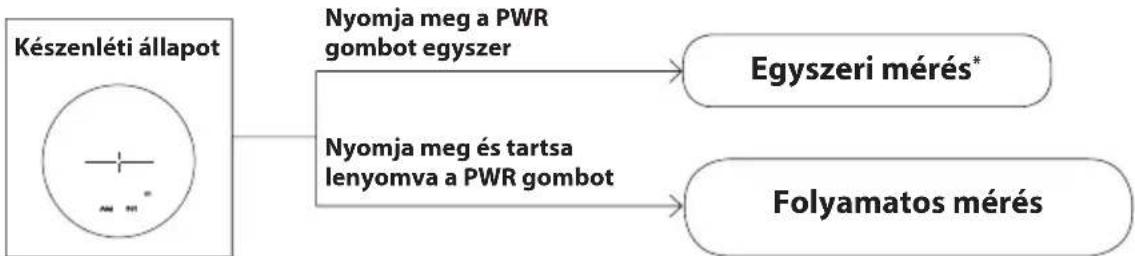


* Sikertelen mérés esetén az eszköz automatikusan további kb. 4 másodpercig mér, amíg eléri az eredményt.

Technikai megjegyzések

□ ■ Specifikációk

Mérési távolság (tényleges távolság)*1	7,3–1820 m/8–2000 yd.
Maximális mérési távolság (visszatükröződő)*1	1820 m/2000 yd.
Maximális mérési távolság (fa)*1	1090 m/1200 yd.
Maximális mérési távolság (őz)*1	1000 m/1100 yd.
Távolság kijelzése (növekedés)	Minden 0,1 m/yd.
Pontosság (tényleges távolság)*2	±0,5 m/yd. (700 m/yd. alatt)±1,0 m/yd. (700 m/yd. és a felett, 1000 m/yd. alatt)±1,5 m/yd. (1000 m/yd. és a felett)
Nagyítás (×) 6
Az objektívlencse tényleges átmérője (mm) 21
Valós látószög (valós) (°) 7,5
Betekintési távolság (mm) 18,0
Betekintő lencse (mm) 3,5
Dioptria beállítása ±4 m	-1
Méretek (H × M × Sz) (mm/hüvelyk)	96 × 74 × 42/3,8 × 2,9 × 1,7
Tömeg (g/oz.) Körülbelül 175/6,1 (elem nélkül)
Működési hőmérséklet (°C/°F) -10 — +50/14 —	122
Működési páratartalom (%RH) 80 vagy kevesebb (pára kicsapódása nélkül)
Áramforrás	1 db CR2 lítiumelem (3V DC)Automatikus kikapcsolás (kb. 8 mp tétlenség után)
Szerkezet	Vízálló (1 m/3,3 láb mélységig, 10 percen keresztül)*3, nem párásodikAz elemrekesz esőálló — 4. osztályú (IPX4) JIS/IEC védelemmel egyenértékű (a Nikon tesztkörülményei között)*4
Elektromágneses összeférhetőség	FCC 15. rész, B szakasz, B osztály, EU:EMC direktíva, AS/NZS, VCCI B osztály, CU TR 020, ICES-003
Környezet RoHS, WEEE
Lézer osztályozása	IEC60825-1: 1M Osztályú/LézertermékFDA/21 CFR 1040.10. Rész: I. Osztályú Lézertermék
Hullámhossz (nm) 905
Impulzushossz (ns) 9,5
Kimenet (W) 15
Sugárdivergencia (mrad) Függőleges: 1,8, Vízszintes: 0,25

• A céltárgy alakjától, felületi textúrájától és jellegétől és/vagy az időjárási körülményektől függően lehetséges, hogy a termék nem tudja teljesíteni a műszaki adatok közt megadott értékeket.
  ^1 A Nikon mérési körülményei és referenciaértékei mellett.
  ^2 A Nikon mérési körülményei között.
  ^*3 Vízhatlan modellek

A termék vízhatlan tulajdonságokkal bír, optikai és megfigyelő rendszere nem károsodik, ha akár 10 perc időtartamra legfeljebb 1 m/3,3 láb mély vízbe meríti vagy ejti.

A termék a következő előnyöket kínálja:

• Magas páratartalmú, poros és esős időben is használható anélkül, hogy a belső funkciók károsodásától kellene tartani.
• Nitrogén töltésű kivitele ellenállóvá teszi a lecsapódó párával és a penésszel szemben.

A Nikon lézeres távolságmérő használata során azonban tartsa be a következőket:

• Ne tartsa folyó víz alá, illetve ne működtesse folyó vízben.
• Ha a készülék mozgó alkatrészein nedvesség található, ne használja tovább a készüléket, és törölje le.

^*4 Az elemrekesz esőálló, nem vízhatlan. Ha a távolságmérőt vízbe meríti, az eszköz beázhat. Ha víz kerül az elemrekeszbe, törölje ki alaposan a nedvességet, és hagyjon időt a kiszáradására.

Elem élettartama

Kb. 8500 alkalom (kb. 20°C-on (68°F))

Ez a szám a hömérséklettöl és más tényezöktöl függően változhat. Csak útmutatóként használja.

- A Nikon lézeres távolságmérőhöz adott elemmel a működést ellenőrizheti. A természetes elektromos kisülés miatt ezen elem élettartama valószínűleg rövidebb lesz a fentiekben megadottnál.

□ ■ Hibaelhárítás/javítás

Ha a készülék nem a várakozásoknak megfelelően működik, nézze át az alábbi ellenőrzőlistát, mielőtt kapcsolatba lép a helyi viszonteladóval vagy azzal szaküzlettel, ahol vásárolta.

● Ha probléma van a termékkel.

Probléma Ok/Megoldás
Nem kapcsol be	Nyomja meg a PWR gombot (a ház tetején).Ellenőrizze, hogy az elem megfelelően van-e behelyezve.Cserélje le az elemet egy újra.
Nem lehet mérniHelytelen eredmény	Ellenőrizze a beállításokat.Ellenőrizze, hogy meg tud-e mérni egy nagy, közeli céltárgyat (például: egy épületet kb. 15 m/yd. távolságra Ön előtt).Szükség esetén tisztítsa meg a lencsefelületet.
Nem látható a belső kijelzőA belső kijelző nehezen látható	Ellenőrizze, és szükség esetén módosítsa a belső kijelző fényerejét. Takarja el az objektív lencséjét, hogy a belső kijelzőt könnyebben ellenőrizni tudja.
A belső kijelzőn egy[ ]jel látszik	Ez valamilyen hibát jelez. Lépjen kapcsolatba a helyi viszonteladóval vagy azzal a szaküzlettel, ahol a terméket vásárolta.

- Ha javításra van szüksége, lépjen kapcsolatba a helyi viszonteladóval vagy azzal a szaküzlettel, ahol a terméket vásárolta.

A készüléket ne próbálja megjavítani, és ne szerelje szét. Ez súlyos balesetet okozhat.

Felhívjuk figyelmét, hogy a Nikon semmilyen közvetlen vagy közvetett kárért nem felelős, ha a felhasználó megpróbálja a készüléket megjavítani vagy szétszerelni.

Memo
