Terméktípus	Lézeres távolságmérő
Márka	Nikon
Modell	Prostaff 1000
Méretek (h x sz x m)	91 x 73 x 37 mm
Tömeg (elem nélkül)	Kb. 130 g
Tápellátás	1 x CR2 lítiumelem (3V DC)
Elem élettartam	Kb. 20.000 mérés (20°C-on)
Mérési tartomány (tényleges távolság)	5 – 910 m / 6 – 1.000 yd
Pontosság	±1 m (100 m alatt), ±2 m (100 m felett)
Nagyítás	6x
Hatásos objektívátmérő	20 mm
Kilépő pupilla	3,3 mm
Dioptria beállítás	±4 m⁻¹
Célprioritási módok	Közeli cél prioritás (1st) / Távoli cél prioritás (Dst)
Mérési módok	Egyszeri mérés, Folyamatos mérés (legfeljebb 8 mp.)
Automatikus kikapcsolás	Kb. 8 mp. inaktivitás után
Lézer típus	1M osztály, láthatatlan (905 nm)
Fröccsenő víz elleni védelem	IPX4 (esőálló)
Üzemi hőmérséklet	-10 °C és +50 °C között
A csomag tartalma	Készülék, nyakpánt, tároló tok, CR2 elem
Objektív ápolási útmutató	Sűrített levegő vagy puha kendő; ujjlenyomatok esetén nedves kendővel
Biztonsági figyelmeztetések	Ne nézzen a lézernyílásba; ne irányítsa a szemek felé; tartsa gyermekektől távol

Gyakran ismételt kérdések - Prostaff 1000 NIKON

Hogyan cserélem ki az elemet a Nikon Prostaff 1000-ben?

Fordítsa el az elemtartó fedelét az óramutató járásával ellentétes irányba, és vegye le. Vegye ki a régi elemet, és helyezzen be egy új CR2 lítiumelemet úgy, hogy a pluszpólus kifelé nézzen. Csavarja vissza a fedelet az óramutató járásával megegyező irányba. Ügyeljen a polaritásra.

Hogyan állítsam be a dioptriát?

Kapcsolja be a készüléket a PWR gombbal. Nézzen a szemlencsébe, és forgassa a dioptria beállító gyűrűt, amíg a belső kijelző éles nem lesz. A beállítás egyénenként változó.

Mit jelent a '---' jelzés a kijelzőn?

A '---' jelzés azt jelenti, hogy a mérés sikertelen volt, vagy a távolság nem mérhető. Ez nehéz célpontoknál (pl. nagyon sötét, kicsi vagy esőben) fordulhat elő. Próbáljon másik célt.

Hogyan változtatom meg a célprioritási módot?

Kapcsolja be a készüléket, tartsa lenyomva a MODE gombot, amíg a kijelző egység megjelenik. Ezután nyomja meg egyszer a MODE gombot a célprioritás beállításához. A PWR gombbal válthat a 'Dst' (távoli cél prioritás) és az '1st' (közeli cél prioritás) között. A mód elmentésre kerül.

Használható a Nikon Prostaff 1000 esőben?

Igen, a készülék a JIS/IEC IPX4 szabvány szerint fröccsenő víz ellen védett (esőálló). Azonban ne használja folyó víz alatt. Eső után törölje szárazra a felületeket. Nem alkalmas víz alatti használatra.

Hogyan tisztítsam meg az objektívet helyesen?

Távolítsa el a port sűrített levegővel. Ujjlenyomatok esetén használjon puha, száraz kendőt vagy szemüvegtisztító kendőt, spirálszerű mozdulatokkal a középponttól kifelé. Szükség esetén nedvesítse meg kereskedelmi forgalomban kapható objektívtisztítóval. Ne használjon kemény anyagokat.

Miért nem végez mérést a készülék, vagy miért ad hibás eredményeket?

Ellenőrizze az elemet (helyesen behelyezve és feltöltve) és a cél kiválasztását. Tesztelje egy nagy célponttal, kb. 15 m távolságra, pl. egy épülettel. Tisztítsa meg az objektívet. Az automatikus mérés legfeljebb 4 másodpercig próbál értéket kapni.

Hogyan kapcsolom ki a készüléket?

A készülék automatikusan kikapcsol kb. 8 másodperc inaktivitás után. Kézi kikapcsolás nem lehetséges. Az energiatakarékos funkció meghosszabbítja az elem élettartamát.

Milyen elem szükséges a Prostaff 1000-hez?

Egyetlen 3V-os CR2 lítiumelem szükséges. Ügyeljen a helyes polaritásra (pluszpólus kifelé). Ne használjon újratölthető elemeket.

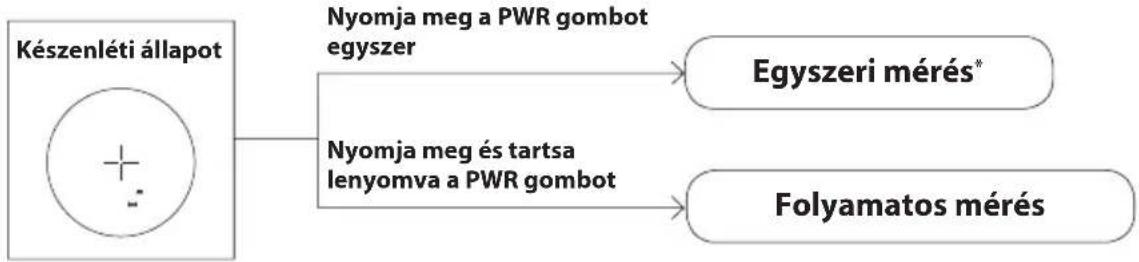

Hogyan aktiválom a folyamatos mérést?

Tartsa lenyomva a PWR gombot. A készülék ezután folyamatosan mér legfeljebb kb. 8 másodpercig. A mérés alatt a lézersugár szimbólum villog. Engedje el a gombot a mérés befejezéséhez. Az eredmények egymás után jelennek meg.

HASZNÁLATI ÚTMUTATÓ Prostaff 1000 NIKON

Először olvassa el ezt 256

BIZTONSÁGI ÉS HASZNÁLATI

ÓVINTÉZKEDÉSEK 257

A lézeres távolságmérő megismerése

Legfontosabb tulajdonságok 260

Elnevezések/Felépítés....261

Belső kijelző 262

Funkciók

Céltárgy Elsőbbsége üzemmód (Első Céltárgy

Elsőbbsége üzemmód/Távoli Céltárgy Elsőbbsége

üzemmód)....263

Az elem behelyezése/cseréje

Elem típusa....264

Az elem behelyezése/cseréje 264

Akkumulátorszint visszajelzése 264

Navigálás a menüben

A beállítási menüpontok használati diagramja...265

A távolságkijelzés mértékegységének átállítása (F1)....266

A céltárgy elsőbbsége üzemmód átállítása (F2)..267

Mérés

A belső kijelző élességének beállítása....268

Mérés....268

Egyszeri mérés 269

Folyamatos mérés....269

Technikai megjegyzések

Specifikációk....270

Hibaelhárítás/javítás 272

Bevezetés

Először olvassa el ezt

Köszönjük, hogy megvásárolta a Nikon COOLSHOT PROSTAFF 1000 lézeres távolságmérőt.

A készülék használata előtt alaposan olvassa el ezt a kézikönyvet a megfelelő használat érdekében.

A kézikönyvet elolvasás után tartsa olyan helyen, ahol később szükség esetén könnyen hozzáférhet.

● Néhány szó a kézikönyvröl

• A Nikon előzetes írásbeli engedélye nélkül tilos a kézikönyv bármely részét, bármilyen formában és bármilyen módon lemásolni, átadni, átírni, visszakereshető rendszerben tárolni vagy bármely nyelvre lefordítani.
• A jelen kézikönyvben található illusztrációk és a kijelző képei eltérhetnek a tényleges terméktől.
  • A Nikon nem tehető felelőssé a kézikönyvben esetleg előforduló bármilyen hiba miatt.
  • A készülék megjelenése, műszaki paraméterei és képességei értesítés nélkül megváltozhatnak.

Néhány szó a rádiós zavarok ellenőrzéséről

- A berendezés eleget tesz az FCC szabályok 15. részében foglaltaknak. Az üzemeltetés a következő két feltétellel lehetséges:

(1) Ez a készülék nem okozhat káros interferenciát, és
(2) Ennek a készüléknek bírnia kell minden kapott interferenciát, beleértve azokat is, melyek váratlan működést eredményezhetnek.

- Az EU EMC rendelete és az FCC szabályzat 15. részének értelmében a tesztelés során úgy találtuk, hogy ez a berendezés megfelel egy B osztályú digitális készülék határértékeinek. Ezek a határértékek megfelelő védelmet nyújtanak a káros interferenciák ellen lakossági használat esetén. A készülék rádiófrekvenciás energiát hoz létre, használ, és képes sugározni. Ha nem az előírásoknak megfelelően szereli össze és használja, az súlyos interferenciát okozhat a rádiós kommunikációban. Ennek ellenére nincs garancia arra, hogy egy bizonyos esetben nem fordul elő interferencia. Ha ez a készülék olyan káros zavart okoz a rádiós vagy televíziós vételben, amely megszüntethető a berendezés ki- és bekapcsolásával, akkor a következő intézkedésekel próbálja meg megszüntetni a zavart:

• Állítsa be újra, vagy helyezze át a vevőantennát.
  • A készülék és a vevő között tartson nagyobb távolságot.
  • Kérje az eladó, vagy egy tapasztalt rádió/TV műszerész segítségét.

Megjegyzés a Kanadában élő vásárlóknak CAN ICES-3(B)/NMB-3(B)

□ ■ BIZTONSÁGI ÉS HASZNÁLATI ÓVINTÉZKEDÉSEK

A készülék biztonságos használata, valamint az Önt és másokat érő esetleges személyi sérülések vagy anyagi károk elkerülése érdekében szigorúan tartsa be a jelen kézikönyvben foglalt útmutatásokat. A készülék helyes használatához alaposan ismerje meg a kézikönyv tartalmát.

! FIGYELMEZTETÉS

Arra figyelmeztet, hogy az itt leírtakat figyelmen kívül hagyó, helytelen használat halált vagy súlyos sérülést okozhat.

VIGYÁZAT

Arra figyelmeztet, hogy az itt leírtakat figyelmen kívül hagyó, helytelen használat sérüléshez vagy anyagi károkhoz vezethet.

BIZTONSÁGI ÓVINTÉZKEDÉSEK (Lézer)

Ez a készülék láthatatlan lézersugarat használ. Mindenképpen tartsa be az alábbi pontokat:

! FIGYELMEZTETÉS

- Ne nyomja meg a PWR gombot, amikor a lézerkibocsátó nyílásba néz. Ellenkező esetben szemsérülést szenvedhet.

• Ne célozzon senki szemére.
- Ne célozzon a lézerrel személyekre.
- Ne nézzen bele a lézerekbe más optikai eszközökön, például objektíveken vagy távcsöveken keresztül. Ellenkező esetben szemsérülést szenvedhet.

- Mikor nem végez mérést, vigyázzon, hogy ujjaival ne érjen a PWR gombhoz, hogy véletlenül se bocsáthasson ki lézert.

- Ha a készüléket hosszabb ideig nem használja, vegye ki belőle az elemet.

- Ne szerelje szét, alakítsa át vagy próbálja megjavítani a készüléket. A lézerkibocsátás ártalmas lehet az egészségére. Ha a készüléket szétszerelik, átalakítják vagy megpróbálják megjavítani, a gyártó által vállalt garancia megszűnik.

- A készüléket gyermekek által el nem érhető helyen tárolja.

BIZTONSÁGI

ÓVINTÉZKEDÉSEK

(Egylencsés kivitel)

FIGYELMEZTETÉS

- A készülék használatakor soha ne nézzen közvetlenül a napba, erős fényforrásba vagy lézerekbe. Ez súlyos szemsérüléshez vagy a látás elvesztéséhez vezethet.

VIGYÁZAT

• A termék vagy más apró alkatrészek csomagolásához használt műanyag zacskót gyermekek által el nem érhető helyen tartsa. A zacskó a gyermekek szájánál vagy orránál elzárhatja a levegő útját, és fulladáshoz vezethet.
• Ügyeljen rá, hogy a gyermekek nehogy véletlenül lenyeljék a kis alkatrészeket vagy tartozékokat. Ha a gyermekek lenyelnek ilyen alkatrészeket, azonnal forduljon orvoshoz.
• Ha nem használja, kapcsolja ki a készüléket.
• A készüléket szállítás közben tartsa a tokban.

• Ha a készülék helyes működésében bármilyen okból hibát tapasztal, haladéktalanul fejezze be a használatát, és forduljon a Nikon hivatalos szervizképviseletéhez.

• Ne hagyja a készüléket instabil helyen. Ilyen esetben leeshet, ami sérülést vagy hibás működést okozhat.

• Ne használja a készüléket sétálás közben. Ilyen esetben nekimehet valaminek vagy eleshet, ami sérülést vagy hibás működést okozhat.
• Ne lengesse a készüléket a szíjánál fogva. Eltalálhat másokat és sérülést okozhat.
• A készülék gumi alkatrészei (például a szemkagyló) vagy a mellékelt tok és szíj gumiból készült részei hosszú idejű használat vagy tárolás során elöregedhetnek. Az elöregedett gumi a ruhára ragadhat és foltokat hagyhat. Használat előtt ellenőrizze az állapotukat, és ha károsodást tapasztal, forduljon a Nikon hivatalos szervizképviseletéhez.
• A gumi szemkagyló huzamosabb ideig történő használata börgyulladást okozhat. Ha valamilyen tünetet észlel, ne használja tovább a készüléket, és haladéktalanul forduljon orvoshoz.

ÓVINTÉZKEDÉSEK (Lítiumelem)

Helytelen használat esetén a lítiumelem megrepedhet vagy szivároghat, ami a készülék korróziójához vezethet, illetve beszennyezheti a kezét és a ruházatát. Mindenképpen tartsa be az alábbi pontokat:

• Az elemet a + és - pólusaival a megfelelő irányba állítva helyezze be.
• Vegye ki az elemet, ha lemerült, vagy hosszabb ideig nem fogja használni a készüléket.
• Az elemet tartsa távol tüztöl és víztöl. Soha ne próbálja szétszedni az elemet.
  • Ne töltse a lítiumelemet.
• Ne zárja rövidre az elemrekesz érintkezőjét.
• Az elemet ne hordja a zsebében vagy a táskájában kulcsokkal vagy pénzérmékkel együtt. Ilyen esetben az elem rövidre záródhat és túlmelegedhet.
• Ha a lítiumelemből kiszivárgó folyadék hozzáér a ruhájához vagy a bőréhez, öblítse le bő vízzel. Ha a szemébe vagy a szájába kerül, öblítse ki vízzel, és haladéktalanul forduljon orvoshoz.
• A lítiumelem hulladékként való elhelyezésekor tartsa be a helyi szabályozásokat.

KEZELÉSI ÉS HASZNÁLATI ÓVINTÉZKEDÉSEK

• Ne tegye ki a készüléket ütésnek.
• Ha a készüléket véletlenül erős ütés éri vagy leejtik, és felmerül a hibás működés gyanúja, haladéktalanul forduljon a helyi forgalmazóhoz vagy a Nikon hivatalos szervizképviseletéhez.
• Ne használja a készüléket víz alatt.
• A készülékre került esővizet, vizet, homokot vagy sarat a lehető leghamarabb törölje le egy puha, tiszta ruhával.
• Ha készüléket szélsőséges hőmérséklet-változásnak teszik ki (hideg helyről hirtelen meleg helyre viszik vagy fordítva), a lencsék felülete bepárásodhat. A párásodás eltűnéséig ne használja a készüléket.
• Ne hagyja a készüléket meleg vagy napos időben az autóban vagy hőforrás közelében.

- Ne tegye ki a lencsét közvetlen napfénynek. A lencsére lecsapódó folyadék károsíthatja a belső kijelző felületét.

ÁPOLÁSI ÉS KARBANTARTÁSI ÓVINTÉZKEDÉSEK

LENCSE

Ügyeljen rá, hogy tisztításkor ne érintse meg közvetlenül a lencse felületét a kezével. A port vagy a szöszöket lefúvóval* távolítsa el. Az ujjlenyomatok vagy lefúvóval nem eltávolítható foltok esetén a lencse közepéről induló és a szélek felé tovább haladó körkörös mozdulatokkal törölje meg a lencsét egy puha, száraz ruhával vagy szemüvegekhez használatos törlőkendővel. A túl erőteljes vagy durva anyaggal végzett törlés károsíthatja a lencsét. Ha a fenti eljárás nem elégséges, óvatosan törölje meg a lencsét kereskedelmi forgalomban kapható lencsetisztító folyadékkal megnedvesített ruhával.

GÉPVÁZ

Miután egy lefúvó segítségével eltávolította a port, egy puha, tiszta ruhával tisztítsa meg a gépvázat. Tengerparton való használat után a burkolat felületére került sót egy nedves, puha, tiszta ruhával törölje le, majd egy száraz ruhával törölje át a felületet. Ne használjon benzint, hígítót vagy más, szerves oldószert tartalmazó tisztítókat.

TÁROLÁS

A magas páratartalom miatt a lencsefelületeken kicsapódhat a víz vagy penész jelenhet meg. Ezért a készüléket száraz, hűvös helyen tárolja. Az esős időben vagy éjszaka használt készüléket utána szobahőmérsékleten szárítsa meg, és hűvös, száraz helyen tárolja.

* Gumi tisztítóeszköz, ami egy fúvókán át levegőt fúj ki.

Európai országokban érvényes „Elkülönített hulladékgyűjtés” jelzése

Ez a jelzés azt jelenti, hogy az elemet elkülönítve kell gyűjteni. Az alábbiak csak az európai országokban élő felhasználókra érvényesek.

• Ezt az elemet a megfelelő hulladékgyűjtő helyen, elkülönítve kell gyűjteni. Ne dobja ki háztartási hulladékként.
• További információkért forduljon a forgalmazóhoz, vagy a helyi hatóság hulladékgyűjtésért felelős részlegéhez.

Európai országokban érvényes „Elkülönített hulladékgyűjtés” jelzése

Ez a jelzés azt jelenti, hogy ezt a terméket elkülönítve kell gyűjteni. Az alábbiak csak az európai országokban élő felhasználókra érvényesek.

• Ezt a terméket a megfelelő hulladékgyűjtő helyen, elkülönítve kell gyűjteni. Ne dobja ki háztartási hulladékként.
• További információkért forduljon a forgalmazóhoz, vagy a helyi hatóság hulladékgyűjtésért felelős részlegéhez.

A lézeres távolságmérő megismerése

□ ■ Legfontosabb tulajdonságok

• Célprioritás-kapcsoló rendszer az egymást átfedő célpontok méréséhez
• Kiváló minőségű, 6-szoros nagyítású távolságmérő többrétegű bevonattal
  • Automatikus folyamatos mérés legfeljebb
  4 másodpercig sikertelen egyszeri mérés esetén
• A folyamatos mérés funkció bekapcsolásához nyomja meg, és tartsa lenyomva a PWR gombot (kb. 8 másodpercig)
• Automatikus kikapcsolás (ha a készenléti képernyőt 8 mp-nél hosszabb ideig nem működteti)
• Esőálló-JIS/IEC 4. védettségi osztálynak (IPX4) megfelelő (a Nikon tesztkörülményei között)
• Láthatatlan/szemet nem károsító, EN/IEC 1M osztályú lézer

Ez a készülék láthatatlan lézersugarat használ a méréshez. Megméri azt az időt, amely alatt a lézersugár megteszi az utat a távolságmérőtől a célig és vissza. A lézer visszaverődése és a mérési eredmények változhatnak az időjárási és környezeti viszonyoktól, valamint a céltárgy színétől, felületi kikészítésétől, méretétől, formájától és egyéb jellemzőitől függően.

A mérés pontatlan vagy hibás lehet a következő esetekben:

• Havas, esős vagy ködös idő
• Kicsi vagy vékony céltárgy
• Fekete vagy sötét céltárgy
• A céltárgy lépcsős felületű
• Mozgó vagy rázkódó céltárgy
• Ha vízfelület távolságát szeretné megmérni
• A céltárgy távolságát üvegen keresztül méri meg
• Ha a céltárgy üveg vagy tükör
- Ha a lézer ferde beesési szögben érkezik a céltárgy visszaverő felületére

Néhány szó a mérési eredményekről

Ez a készülék egy alapvető funkciókkal rendelkező távolságmérő. Mérési eredményei nem használhatók hivatalos bizonyítékként.

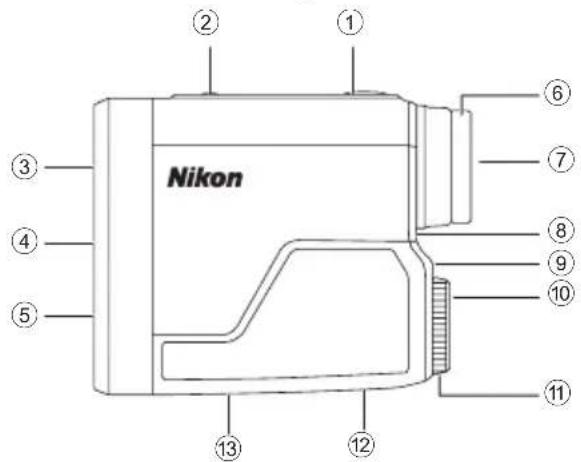

□ ■ Elnevezések/Felépítés

Felépítés

- Váz, 1 db

- Szíj, 1 db

- Tok, 1 db

• Lítiumelem (CR2), 1 db

① PWR gomb (BEKAPCSOLÁS/Mérés gomb)
② MODE gomb
③ Egyszemes objektívlencse
④ Lézerkibocsátó nyílás
⑤ Lézerdetektor rekesze
⑥ Szemkagyló/Dioptriaállító gyűrű
⑦ 6x-os nagyítású egyszemes lencse
⑧ Dioptriamutató
⑨ Szíj befüzölyuka
⑩ Elemrekesz-fedél „Nyitás” jelölése
⑪ Elemrekesz fedele
⑫ Termékszám címkéje
⑬ Jelzés

IEC60825-1 CLASS 1M LASER PRODUCT

DO NOT EXPOSE USERS OF TELESCOPIC OPTICS.

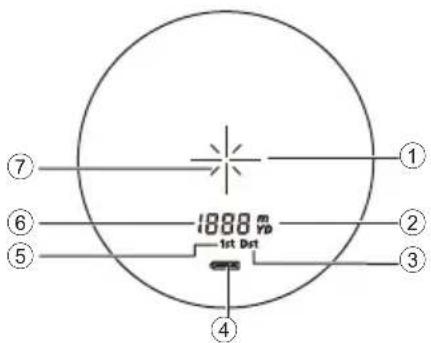

① Céltárgyjelölő + : Célozza be a mérni kívánt tárgyat. Állítsa be a célt a jelölő közepére.

② Mértékegység (m: méter/YD: yard)

③ Távoli Céltárgy Elsőbbsége üzemmód

④ Akkumulátorszint visszajelzője

⑤ Első Céltárgy Elsőbbsége üzemmód

⑥ Távolság ---: „Hibás a mérés” vagy „Nem lehet mérni”

⑦ Lézerkibocsátás jele ✗ : Akkor jelenik meg, amikor az eszköz lézersugarat bocsát ki a méréshez. Ne nézzen az objektívlencse irányába, amíg ez a jel látható.

- A készülék belső kijelzőjét a szemlencse felnagyítja. Esetenként a készülékbe került port láthat, ez azonban a mérés pontosságát nem befolyásolja.

Funkciók

□ ■ Céltárgy Elsőbbsége üzemmód (Első Céltárgy Elsőbbsége üzemmód/Távoli Céltárgy Elsőbbsége üzemmód)

Ez a Nikon lézeres távolságmérő Első Céltárgy Elsőbbsége/Távoli Céltárgy Elsőbbsége átkapcsoló rendszerrel rendelkezik. (A gyári alapértelmezett beállítás a Távoli Céltárgy Elsőbbsége üzemmód.)

Átfedésben lévő céltárgyak távolságának mérése:

Az Első Céltárgy Elsőbbsége üzemmód a legközelebbi céltárgy, a Távoli Céltárgy Elsőbbsége üzemmód pedig a legtávolabbi céltárgy távolságát mutatja.

Az elem behelyezése/cseréje

□ ■ Elem típusa

□ ■ Az elem behelyezése/cseréje

1. Nyissa ki az elemrekesz fedelét. Forgassa el az elemrekesz fedelét az óramutató járásával ellentétes irányba, majd vegye le.

2. Helyezze be az elemet. Az elem cseréjéhez először vegye ki a régi elemet, azután helyezze be az újat. Az elem + és - pólusainak helyes irányban való behelyezéséhez kövesse az elemrekesz belsejében található elembehelyezési jeleket (az elemet a + pólussal kifele kell behelyezni). Ha az elemet nem megfelelően helyezi be, a lézeres távolságmérő nem fog működni.

3. Helyezze vissza az elemrekesz fedelét. Forgassa el az elemrekesz fedelét az óramutató járásával megegyező irányba, majd rögzítse. Az elemrekeszt a visszahelyezéskor teljesen forgassa el, és ellenőrizze, hogy rögzült-e.

- Az elemtartó rekesz fedelének elfordítása a vártnál nagyobb erőt igényelhet, mert a terméknél gumitömítés biztosítja a vízszigetelést.

□ ■ Akkumulátorszint visszajelzése

Kijelző Leírás
	Bekapcsolás után csak 2 másodpercig látszik.	legendő töltöttség áll rendelkezésre.
	Bekapcsolás után csak 2 másodpercig látszik.	A töltöttség kezd alacsony lenni.Készüljön fel az elemcserére.
	Folyamatosan mutatja. Alacsony. Cserélje le az	elemet egy újra.
	Villog. 3 villanás után automatikusan kikapcsol.	Az elem lemerült.Cserélje le az elemet.

Navigálás a menüben

• A MODE gomb használata
A MODE gombot kétféleképpen lehet megnyomni. A gombot a jelen kézikönyvben leírtak szerint használja.
- „Nyomja meg és tartsa lenyomva”: tartsa lenyomva a gombot legalább 1,5 másodpercig.
- „Nyomja meg”: gyorsan (1,5 másodpercnél kevesebb ideig) nyomja le a gombot.

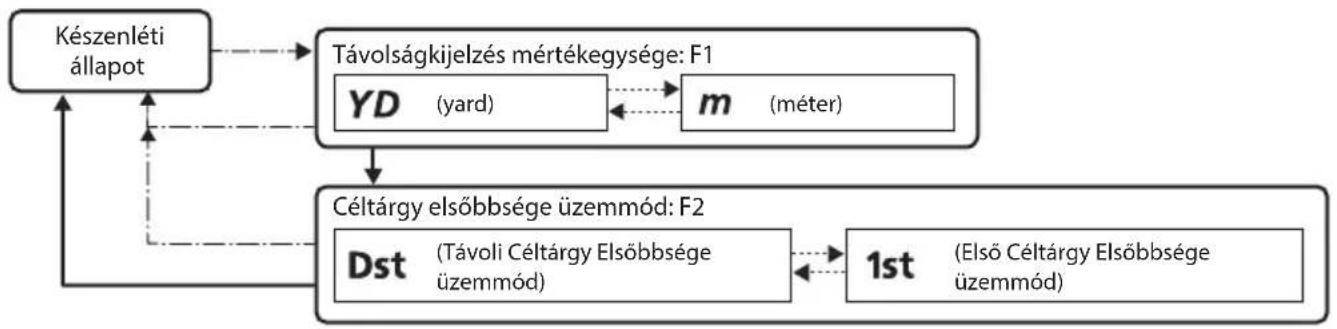

□ ■ A beállítási menüpontok használati diagramja

--→ Nyomja meg és tartsa lenyomva a MODE gombot.

→ Nyomja meg a MODE gombot.

Nkomja meg a PWR gombot.

Ha megnyomja és lenyomva tartja a MODE gombot, vagy a beállítási menü használata során nagyjából 8 másodpercig nem működteti a gombokat, a készülék elmenti a megjelenített beállítást, és a lézeres távolságmérő visszatér készenléti állapotba.

□ ■ A távolságkijelzés mértékegységének átállítása (F1)

A mérési eredmények megjelenítési mértékegységeként YD (yard) vagy m (méter) választható. A gyári alapértelmezett beállítás az YD (yard).

1. A lézeres távolságmérő bekapcsolásához nyomja meg a PWR gombot.

2. Nyomja meg és tartsa lenyomva a MODE gombot.

- Ekkor módosíthatja a távolságkijelzés mértékegységét.

1. A beállítás a PWR gomb minden egyes megnyomásával a következőre vált.

- Ha megnyomja és lenyomva tartja a MODE gombot, vagy nagyjából 8 másodpercig nem működteti a gombokat, a készülék elmenti a megjelenített beállítást, és a lézeres távolságmérő visszatér készenléti állapotba.

• A beállítás akkor is megmarad, amikor a lézeres távolságmérőt kikapcsolja.

□ ■ A céltárgy elsőbbsége üzemmód átállítása (F2)

Ez a Nikon lézeres távolságmérő Első Céltárgy Elsőbbsége/Távoli Céltárgy Elsőbbsége átkapcsoló rendszerrel rendelkezik.

A gyári alapértelmezett beállítás a Távoli Céltárgy Elsőbbsége üzemmód.

1. A lézeres távolságmérő bekapcsolásához nyomja meg a PWR gombot.
2. Nyomja meg és tartsa lenyomva a MODE gombot.
3. Nyomja meg a MODE gombot egyszer.

- Ekkor módosíthatja a céltárgy elsőbbsége üzemmódot.

1. A beállítás a PWR gomb minden egyes megnyomásával a következőre vált.

• Ha megnyomja a MODE gombot, vagy nagyjából 8 másodpercig nem működteti a gombokat, a készülék elmenti a megjelenített beállítást, és a lézeres távolságmérő visszatér készenléti állapotba.
  • A beállítást akkor is elmenti, ha a lézeres távolságmérőt kikapcsolja.

- Első Céltárgy Elsőbbsége üzemmód és Távoli Céltárgy Elsőbbsége üzemmód Átfedésben lévő céltárgyak távolságának mérése:

Az Első Céltárgy Elsőbbsége üzemmód a legközelebbi céltárgy, a Távoli Céltárgy Elsőbbsége üzemmód pedig a legtávolabbi céltárgy távolságát mutatja.

Mérés

Vigyázat — Az itt megadottaktól eltérő vezérlések, beállítások vagy használati eljárások negatív hatásokat idézhetnek elő, vagy a lézersugárzás miatt károsak lehetnek az egészségére.

- Mérés előtt ellenőrizze mindegyik menü beállítását. A menüpontokkal és a beállítások módosításával kapcsolatos részleteket a „Navigálás a menüben” című részben találja.

□ ■ A belső kijelző élességének beállítása

Ha a belső kijelző rosszul látható, az alábbi eljárást követve állítsa be az élességet.

1. A készülék bekapcsolásához nyomja meg a PWR gombot.
2. Nézzen bele a keresőbe, és forgassa a dioptriabeállító gyűrűt addig, amíg a belső kijelző éles nem lesz.

□ ■ Mérés

1. A készülék bekapcsolásához nyomja meg a PWR gombot.

- Ha nagyjából 8 másodpercig nem működteti a gombot, a készülék automatikusan kikapcsol.

Közvetlenül a bekapcsolás után

1. Állítsa a keresőt a céltárgyra.

Állítsa a céltárgyjelölő középpontját a céltárgyra.

1. A méréshez nyomja meg a PWR gombot.

Mérés után kb. 8 másodpercre megjelennek a mért eredmények, aztán az eszköz kikapcsol. Az újbóli méréshez nyomja meg a PWR gombot, amíg a készülék be van kapcsolva.

□ ■ Egyszeri mérés

Ha a PWR gombot egyszer nyomja meg, egyszeri mérés kezdődik, majd az eszköz megjeleníti az eredményeket.

- Sikertelen mérés esetén az eszköz automatikusan további kb. 4 másodpercig mér, amíg eléri az eredményt. 4 másodpercen belüli sikeres mérés esetén az eszköz azonnal befejezi a mérést.

Mért távolság kijelzési példája

Mérési hiba példája

□ ■ Folyamatos mérés

A folyamatos mérés elindításához tartsa lenyomva a PWR gombot kb. 8 másodpercig. Mérés közben villog a lézerkibocsátás jele, majd folyamatosan látható lesz a mért eredmény. Ha leveszi az ujját a gombról, akkor a folyamatos mérés megáll.

* Sikertelen mérés esetén az eszköz automatikusan további kb. 4 másodpercig mér, amíg eléri az eredményt.

Technikai megjegyzések

□ ■ Specifikációk

Mérési távolság (tényleges távolság)*1	5 - 910 m/6 - 1000 yd.
Maximum mérhető távolság (tükröződő)*1	910 m/1000 yd.
Maximum mérhető távolság (fa)*1	730 m/800 yd.
Maximum mérhető távolság (szarvas)*1	540 m/600 yd.
Távolság kijelzése (növekedés) 1 m/yd.
Pontosság (tényleges távolság)*2	±1 m/yd. (100 m/yd. alatt) ±2 m/yd. (100 m/yd. és a felett)
Nagyítás (×) 6
Az objektívlencse tényleges átmérője (mm)	20
Valós látószög (valós) (°) 6,0
Betekintési távolság (mm) 16,7
Betekintő lencse (mm) 3,3
Dioptria beállítása ±4 m	-1
Méretek (H × M × Sz) (mm/hüvelyk)	91 × 73 × 37/3,6 × 2,9 × 1,5
Tömeg (g/oz.) Körülbelül 130/4,6 (elem nélkül)
Működési hőmérséklet (°C/°F) -10 — +50/14 — 122
Működési páratartalom (%RH) 80 vagy kevessebb (pára kicsapódása nélkül)
Áramforrás	1 db CR2 lítiumelem (3V DC) Automatikus kikapcsolás (kb. 8 mp tétlenség után)
Szerkezet Esőálló	*3
Elektromágneses összeférhetőség	FCC 15. rész, B szakasz, B osztály, EU:EMC direktíva, AS/NZS, VCCI B osztály, CU TR 020, ICES-003
Környezet RoHS, WEEE
Lézer osztályozásaHullámhossz (nm) 905	IEC60825-1: 1M Osztályú/Lézertermék FDA/21 CFR 1040.10. Rész: I. Osztályú Lézertermék
Impulzushossz (ns) 20
Kimenet (W) 23
Sugárdivergencia (mrad) Függőleges: 3,33, Vízszintes: 0,17

• A céltárgy alakjától, felületi textúrájától és jellegétől és/vagy az időjárási körülményektől függően lehetséges, hogy a termék nem tudja teljesíteni a műszaki adatok közt megadott értékeket.
  *1 A Nikon feltételei és referenciaértékei szerint végzett mérések alapján.
  ^2 A Nikon feltételei szerint végzett mérések alapján.
  ^3 A termék megfelel a JIS/IEC 4. védettségi osztályának (IPX4) (a Nikon tesztkörülményei között). Ez a besorolás nem garantálja sem a termék vízállóságát, sem azt, hogy minden körülmények között problémamentes lesz, és nem éri sérülés. Használat közben tartsa be az alábbi óvintézkedéseket:
• Ne használja, és ne tartsa a terméket folyó vízben.
• Ha a mozgatható részeket nedvesség éri, hagyja abba a termék használatát, és törölje meg.

Elem élettartama

Kb. 20 000 alkalom (kb. 20°C-on (68°F))

Ez a szám a hömérséklettöl és más tényezőktöl függően változhat. Csak útmutatóként használja.

- A Nikon lézeres távolságmérőhöz adott elemmel a működést ellenőrizheti. A természetes elektromos kisülés miatt ezen elem élettartama valószínűleg rövidebb lesz a fentiekben megadottnál.

□ ■ Hibaelhárítás/javítás

Ha a készülék nem a várakozásoknak megfelelően működik, nézze át az alábbi ellenőrzőlistát, mielőtt kapcsolatba lép a helyi viszonteladóval vagy azzal szaküzlettel, ahol vásárolta.

● Ha probléma van a termékkel.

Probléma Ok/Megoldás
Nem kapcsol be	Nyomja meg a PWR gombot (a ház tetején).Ellenőrizze, hogy az elem megfelelően van-e behelyezve.Cserélje le az elemet egy újra.
Nem lehet mérniHelytelen eredmény	Ellenőrizze a beállításokat.Ellenőrizze, hogy meg tud-e mérni egy nagy, közeli céltárgyat (például: egy épületet kb. 15 m/yd. távolságra Ön előtt).Szükség esetén tisztítsa meg a lencsefelületet.

- Ha javításra van szüksége, lépjen kapcsolatba a helyi viszonteladóval vagy azzal a szaküzlettel, ahol a terméket vásárolta.

A készüléket ne próbálja megjavítani, és ne szerelje szét. Ez súlyos balesetet okozhat. Felhívjuk figyelmét, hogy a Nikon semmilyen közvetlen vagy közvetett kárért nem felelős, ha a felhasználó megpróbálja a készüléket megjavítani vagy szétszerelni.

Memo

Memo

Memo
