MANUAL DE UTILIZADOR Deco Flex SL SCHEPPACH

Serra de recorte com veio exívelTradução do manual de operação original

Explicação dos símbolos no aparelho Aviso - Ler o manual de instruções para minimizar o risco de ferimentos Use uma máscara de proteção contra poeiras. O tratamento de madeira e outros materiais pode gerar poeiras nocivas à saúde. Não deve ser tratado material com amianto! Use proteção auditiva! Utilize óculos de proteção. Durante o trabalho, faíscas e lascas, aparas e pós ejetados pelo aparelho poderão provocar cegueira. Atenção! perigo de ferimentos! Não pegue na lâmina de serra em funcionamento! O produto cumpre as diretivas europeias em vigor. O produto está em conformidade com as diretrizes sérvias aplicáveis.www.scheppach.com

Conteúdo: Página: 1. Introdução .......................................................................................................... 109

2. Descrição do aparelho (g. 1-29) ...................................................................... 109

3. Âmbito de fornecimento..................................................................................... 110

4. Utilização correta ............................................................................................... 110

5. Indicações de segurança .................................................................................. 110

6. Dados técnicos .................................................................................................. 114

7. Antes da colocação em funcionamento ............................................................ 115

• 8. Estrutura p. 115
• 9. Operação p. 118
• 10. Ligação elétrica p. 119
• 11. Transporte p. 119

12. Limpeza, manutenção e encomenda de peças sobresselentes ...................... 119

13. Armazenamento ................................................................................................ 120

14. Eliminação e reciclagem.................................................................................... 120

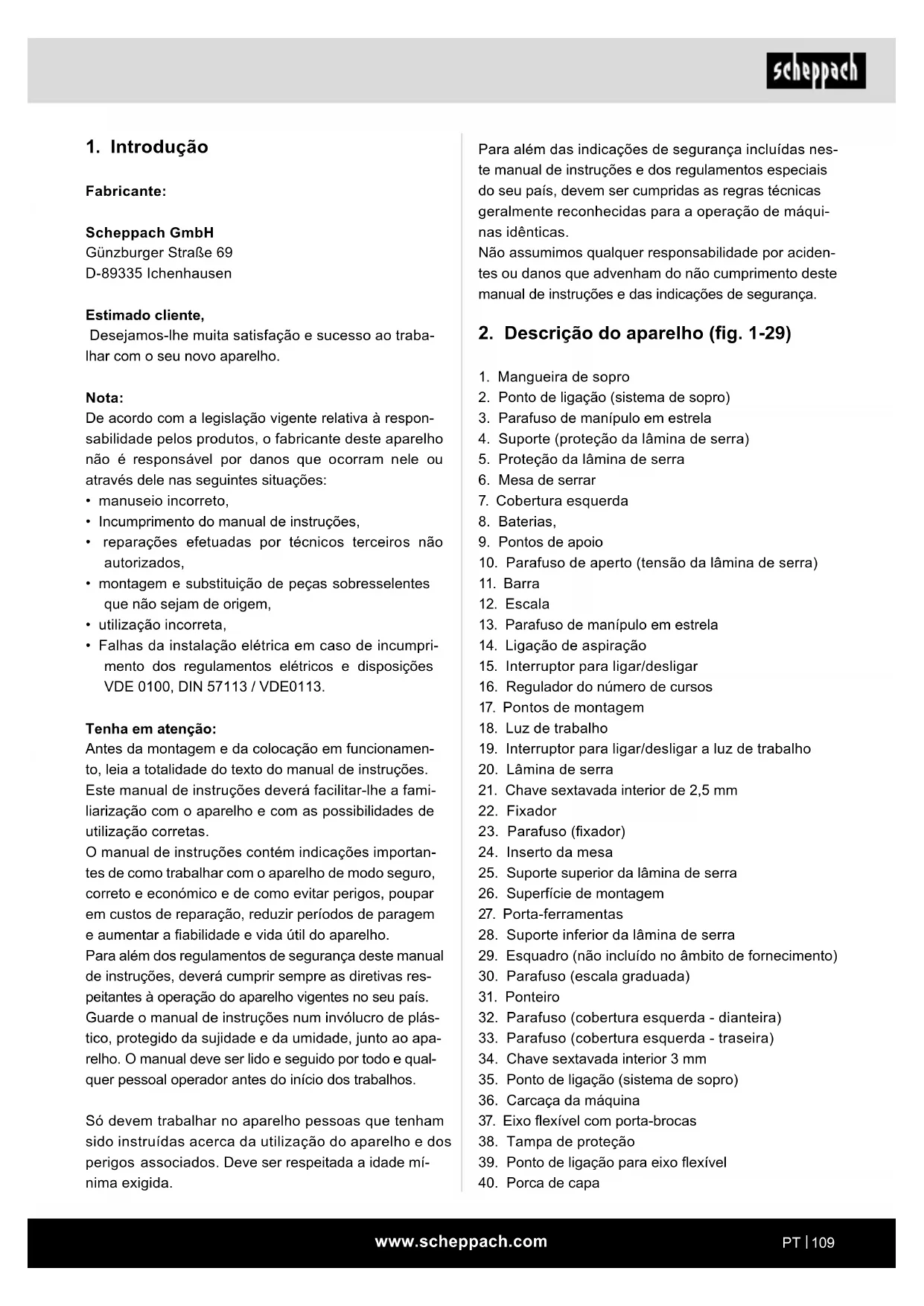

Fabricante: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Estimado cliente, Desejamos-lhe muita satisfação e sucesso ao traba- lhar com o seu novo aparelho. Nota: De acordo com a legislação vigente relativa à respon- sabilidade pelos produtos, o fabricante deste aparelho não é responsável por danos que ocorram nele ou através dele nas seguintes situações:

• Incumprimento do manual de instruções,

• reparações efetuadas por técnicos terceiros não autorizados,

• montagem e substituição de peças sobresselentes que não sejam de origem,

• utilização incorreta,

• Falhas da instalação elétrica em caso de incumpri- mento dos regulamentos elétricos e disposições VDE 0100, DIN 57113 / VDE0113. Tenha em atenção: Antes da montagem e da colocação em funcionamen- to, leia a totalidade do texto do manual de instruções. Este manual de instruções deverá facilitar-lhe a fami- liarização com o aparelho e com as possibilidades de utilização corretas. O manual de instruções contém indicações importan- tes de como trabalhar com o aparelho de modo seguro, correto e económico e de como evitar perigos, poupar em custos de reparação, reduzir períodos de paragem e aumentar a abilidade e vida útil do aparelho. Para além dos regulamentos de segurança deste manual de instruções, deverá cumprir sempre as diretivas res- peitantes à operação do aparelho vigentes no seu país. Guarde o manual de instruções num invólucro de plás- tico, protegido da sujidade e da umidade, junto ao apa- relho. O manual deve ser lido e seguido por todo e qual- quer pessoal operador antes do início dos trabalhos. Só devem trabalhar no aparelho pessoas que tenham sido instruídas acerca da utilização do aparelho e dos perigos associados. Deve ser respeitada a idade mí- nima exigida. Para além das indicações de segurança incluídas nes- te manual de instruções e dos regulamentos especiais do seu país, devem ser cumpridas as regras técnicas geralmente reconhecidas para a operação de máqui- nas idênticas. Não assumimos qualquer responsabilidade por aciden- tes ou danos que advenham do não cumprimento deste manual de instruções e das indicações de segurança.

2. Descrição do aparelho (g. 1-29)

1. Mangueira de sopro

2. Ponto de ligação (sistema de sopro)

3. Parafuso de manípulo em estrela

4. Suporte (proteção da lâmina de serra)

5. Proteção da lâmina de serra

7. Cobertura esquerda

10. Parafuso de aperto (tensão da lâmina de serra)

13. Parafuso de manípulo em estrela

14. Ligação de aspiração

17. Pontos de montagem

19. Interruptor para ligar/desligar a luz de trabalho

25. Suporte superior da lâmina de serra

29. Esquadro (não incluído no âmbito de fornecimento)

32. Parafuso (cobertura esquerda - dianteira)

33. Parafuso (cobertura esquerda - traseira)

34. Chave sextavada interior 3 mm

35. Ponto de ligação (sistema de sopro)

36. Carcaça da máquina

37. Eixo exível com porta-brocas

38. Tampa de proteção

39. Ponto de ligação para eixo exível

• Proteção da lâmina de serra (5)

• Lâmina de serra (20)

• Eixo exível com porta-brocas (37)

• Porta-ferramentas (27)

• Parafusos de sextavado interno para porta-ferra- mentas (4x) (27.4)

• Arruela espaçadora (2x) (a)

• Porca de bloqueio (b)

• Tradução do manual de instruções original

4. Utilização correta

A serra de recortar serve para cortar madeiras angu- lares e outros materiais, tais como plexiglas, plástico reforçado com bra de vidro, borracha, couro e cortiça. Não utilize a serra para cortar material redondo. O ma- terial redondo torna-se facilmente angular. perigo de ferimentos! Podem ocorrer projeções de peças! O aparelho só deve ser utilizado para o seu propósito especicado. Qualquer outra utilização é considerada incorreta. Os danos ou ferimentos daí resultantes se- rão da responsabilidade da entidade operadora/opera- dor e não do fabricante. Tenha em atenção que os nossos aparelhos não foram desenvolvidos para utilização em ambientes comer- ciais, artesanais ou industriais. Não assumimos qual- quer garantia, se o aparelho for utilizado em ambientes comerciais, artesanais, industriais ou equivalentes.

• Só devem ser utilizadas lâminas de serra adequa- das à máquina.

• Faz igualmente parte da utilização correta o cum- primento das indicações de segurança, assim como das instruções de montagem e das indicações de operação no manual de instruções.

• As pessoas que operem ou mantenham a máquina deverão ser familiarizadas com a mesma e ser ins- truídas relativamente aos perigos possível.

• Para além disso, devem ser estritamente cumpridos os regulamentos de prevenção de acidentes vigentes.

• Devem ser seguidas todas as restantes regras ge- rais relativas às áreas de medicina do trabalho e de segurança.

• Qualquer alteração na máquina exclui o fabricante de toda e qualquer responsabilidade por danos daí resultantes. Riscos residuais Mesmo que opere corretamente esta ferramenta elétrica, existem sempre riscos residuais. Os se- guintes perigos podem ocorrer em conexão com a construção e versão desta ferramenta elétrica:

• Podem surgir lesões pulmonares, se não for usada uma máscara de proteção contra poeiras adequada.

• Podem surgir lesões auditivas, se não for usada pro- teção auditiva adequada.

• Risco de acidentes através do contacto manual com a região de corte não coberta da máquina.

• Inclinação das peças devido a superfície de apoio insuciente.

• Entrada em contacto com a ferramenta de corte.

• Projeção de pedaços de ramos e partes de peças.

5. Indicações de segurança

5.1 Indicações de segurança gerais para ferramen-

tas elétricas m AVISO! leia todas as indicações de segurança, instruções, ilustrações e dados técnicos que vêm com esta ferramenta elétrica. O incumprimento das instruções que se seguem poderá causar choques elé- tricos, incêndio e/ou ferimentos graves. Guarde todas as indicações de segurança e instru- ções para uso futuro. O termo “ferramenta elétrica” utilizado nas indicações de segurança refere-se a ferramentas elétricas alimen- tadas pela rede elétrica (com cabo de alimentação) ou a ferramentas elétricas alimentadas por bateria (sem cabo de alimentação).www.scheppach.com

1. Segurança no posto de trabalho

a) Mantenha a sua área de trabalho limpa e bem iluminada. Desordem ou áreas de trabalho não iluminadas podem provocar acidentes. b) Não trabalhe com a ferramenta elétrica num ambiente potencialmente explosivo, no qual estejam presentes líquidos inamáveis, gases ou poeiras. As ferramentas elétricas geram faís- cas, que podem inamar a poeira ou os vapores. c) Mantenha as crianças e outras pessoas afas- tadas enquanto usa a ferramenta elétrica. Em caso de distração, pode perder o controlo da fer- ramenta elétrica.

2. Segurança elétrica

a) A cha de ligação da ferramenta elétrica tem de caber na tomada. A cha não deve ser mo- dicada de forma alguma. Não utilize qualquer cha de adaptador em conjunto com ferra- mentas elétricas com ligação à terra. As chas inalteradas e as tomadas adequadas diminuem o risco de um choque elétrico. b) Evite o contacto do corpo com superfícies liga- das à terra, como tubos, aquecedores, fogões e frigorícos. Existe um risco elevado de choque elétrico se o seu corpo estiver ligado à terra. c) Mantenha as ferramentas elétricas afastadas de chuva e humidade. A penetração de água na ferramenta elétrica aumenta o risco de um choque elétrico. d) Não use o cabo de ligação para transportar ou suspender a ferramenta elétrica ou para desli- gar a cha da tomada. Mantenha o cabo de liga- ção afastado de calor, óleo, bordas aadas ou peças móveis. Cabos de ligação danicados ou enrolados aumentam o risco de um choque elétrico. e) Ao trabalhar com uma ferramenta elétrica ao ar livre, use apenas linhas de prolongamento que também sejam adequados para utilização no exterior. A utilização de uma linha de prolon- gamento adequada para a área exterior diminui o risco de um choque elétrico. f) Se for inevitável a operação da ferramenta elé- trica num ambiente húmido, use um disjuntor diferencial. A utilização de um disjuntor diferen- cial diminui o risco de um choque elétrico.

3. Segurança das pessoas

a) Mantenha-se atento, concentre-se no que está a fazer e proceda com sensatez ao trabalho com uma ferramenta elétrica. Não utilize qual- quer ferramenta elétrica se estiver com sono ou sob a inuência de álcool, drogas ou me- dicamentos. Um instante de descuido durante a utilização da ferramenta elétrica pode provocar lesões graves. b) Utilize sempre equipamentos de proteção pessoal e óculos de proteção. A utilização de equipamentos de proteção pessoal, como másca- ra antipoeira, sapatos de segurança antiderrapan- tes, capacete de proteção ou proteção auditiva, dependendo do tipo e uso da ferramenta elétrica, reduz o risco de ferimentos. c) Evite uma colocação em funcionamento invo- luntária. Assegure-se de que a ferramenta elé- trica está desligada antes de a ligar à fonte de alimentação e/ou à bateria, receber corrente ou transportá-la. Se tiver o dedo no interruptor quando estiver a transportar a ferramenta elétrica ou se conetar a ferramenta elétrica à fonte de ali- mentação, isso pode causar um acidente. d) Remova as ferramentas de ajuste ou as chaves de caixa antes de ligar a ferramenta elétrica. Uma ferramenta ou chave que se encontre numa peça rotativa da ferramenta elétrica pode causar ferimentos. e) Evite uma posição do corpo anormal. Certi- que-se de que se coloca numa posição se- gura e que mantém o equilíbrio em todos os momentos. Assim, controla melhor a ferramenta elétrica em situações inesperadas. f) Use vestuário de trabalho adequado. Não use roupas largas ou joalharia. Mantenha o cabelo e a roupa afastados de peças móveis. Roupa larga, joalharia ou cabelos longos podem ser cap- turados por peças móveis. g) Se puderem ser montados equipamentos de aspiração e recolha de pó, certique-se de que estes estão ligados e são usados correta- mente. A utilização de uma aspiração de pó pode reduzir riscos devido a pó. h) Não se sinta seguro e nunca transgrida as re- gras de segurança para ferramentas elétricas, mesmo se estiver familiarizado com a ferra- menta elétrica após uso frequente. A atuação descuidada pode provocar lesões graves, dentro em frações de segundos.www.scheppach.com

4. Utilização e manuseio da ferramenta elétrica

a) Não sobrecarregue a ferramenta elétrica. Utili- ze a ferramenta elétrica adequada para o seu trabalho. Com a ferramenta elétrica correta, tra- balha melhor e de forma mais segura na gama de desempenho especicada. b) Não utilize qualquer ferramenta elétrica cujo interruptor esteja defeituoso. Uma ferramenta elétrica que já não possa ser ligada ou desligada é perigosa e tem de ser reparada. c) Desconete a cha da tomada e/ou remova a bateria antes de efetuar quaisquer ajustes no aparelho, trocar insertos da ferramenta ou guardar a ferramenta elétrica. Esta medida de precaução impede o arranque involuntário da fer- ramenta elétrica. d) Guarde as ferramentas elétricas não utiliza- das fora do alcance de crianças. Não permita a utilização desta ferramenta elétrica a pessoas que não estejam familiarizadas com ela ou não tenham lido estas instruções. As ferramentas elétricas são perigosas se forem utilizadas por pessoas inexperientes. e) Realize a manutenção das ferramentas elétri- cas das ferramentas de colocação com cuida- do. Verique se as peças móveis funcionam na perfeição e não cam presas, se peças estão partidas ou danicadas de forma a prejudicar a função da ferramenta elétrica. Mande repa- rar peças danicadas antes da utilização da ferramenta elétrica. Muitos acidentes são causa- dos por ferramentas elétricas com a manutenção mal realizada. f) Mantenha as suas ferramentas de corte aa- das e limpas. Ferramentas de corte com arestas de corte aadas tratadas com cuidado emperram menos e são mais fáceis de usar. g) Utilize ferramentas elétricas, acessórios, ferra- mentas de ajuste, etc. de acordo com estas ins- truções. Tome em consideração as condições de trabalho e a atividade a ser realizada. A utili- zação de ferramentas elétricas para aplicações que não sejam as previstas pode conduzir a situações perigosas. h) Mantenha as pegas e superfícies para se- gurar secas, limpas e livres de óleo e massa lubricante. Em situações imprevistas, pegas e superfícies de pegar escorregadias não permitem uma operação e controlo seguro da ferramenta elétrica.

a) A ferramenta elétrica só deve ser reparada por pessoal especializado, usando somente peças sobresselentes de origem. Assim assegura-se que a segurança da ferramenta elétrica é mantida. AVISO Esta ferramenta elétrica cria um campo eletromagné- tico durante o funcionamento. Esse campo poderá, sob determinadas circunstâncias, afetar implantes médicos ativos e passivos. Para reduzir o risco de feri- mentos graves ou mortais, recomendamos às pessoas com implantes médicos que consultem o seu médico e o fabricante do seu implante antes de operarem a ferramenta elétrica.

5.2 Indicações de segurança para serras de recortar

• Em caso de emergência, desligue diretamente a máquina e retire a cha de rede.

• Siga todas estas indicações antes e durante os tra- balhos com a serra.

• Não utilize a serra para serrar lenha.

• A máquina está equipada com um interruptor de segu- rança contra a reativação após uma quebra de tensão.

• Se for necessário um cabo de extensão, certique- -se de que a respetiva secção transversal é su- ciente para o consumo energético da serra. Secção transversal mínima 1,5 mm

• As pessoas que realizam trabalhos na máquina não podem ser distraídas por outros.

• As lâminas de serra não podem, em caso algum, ser travadas através de pressão lateral depois de o acionamento ter sido desligado.

• Instale apenas lâminas de serra bem aadas, sem rachas e não deformadas.

• As lâminas de serra defeituosas devem ser substi- tuídas de imediato.

• Não utilize lâminas de serra que não correspondam às características indicadas nestas instruções de funcionamento.

• Deve-se certicar de que todos os dispositivos que cobrem a lâmina de serra funcionam na perfeição.

• Os dispositivos de segurança na máquina não po- dem ser desmontados ou inutilizados.

• Os dispositivos de proteção danicados ou defeituo- sos devem ser substituídos imediatamente.www.scheppach.com

• Ao puxar-se a peça para trás, os dentes poderão en- ganchar-se no traço de corte, especialmente se as aparas de serragem obstruírem o traço. Neste caso deve desligar a serra, retirar a cha de rede, abrir o traço de corte com uma cunha e retirar a peça.

• Nunca abandone o posto de trabalho sem desligar antes a serra. Espere até que a serra se imobilize.

• Não coloque, cole nem monte peças na mesa de trabalho com a serra em funcionamento.

• Ligue a serra só após a mesa de trabalho estar livre de restos de material e ferramentas. Deixe na mesa de trabalho apenas a peça a ser trabalhada e even- tuais meios auxiliares (cunhas).

• Utilize sempre óculos de proteção.

• Mantenha os dedos a uma distância segura da lâ- mina de serra.

• Guie a peça de modo seguro e rme e nunca a deixe solta.

• Nunca abandone o posto de trabalho sem desligar antes a serra.

• Não deixe que a sua familiaridade com a serra provoque momentos de negligência. A negligência poderá resultar em ferimentos graves, mesmo após apenas algumas frações de segundo. Guarde bem estas indicações de segurança.

5.3 Indicações de segurança para o manuseio de

1. Certique-se sempre de que as baterias são uti-

lizadas com a polaridade (+ e -) correta, tal como indicada na bateria.

2. Não curto-circuite as baterias.

3. Não carregue baterias não recarregáveis.

4. Nunca descarregue em demasia a bateria!

5. Não misture baterias antigas e novas, assim como

baterias de tipos ou fabricantes diferentes! Substi- tua simultaneamente todas as baterias de um jogo.

6. Remova imediatamente as baterias gastas do

aparelho e elimine-as corretamente! Não deite pilhas no lixo doméstico. Baterias com defeito ou gastas devem ser recicladas em conformidade com a diretiva 2006/66/CE. Entregue as pilhas e / ou o aparelho usando os meios de recolha disponibilizados. Poderá informar- se relativamente às possibilidades de reciclagem junto da sua comunidade ou câmara municipal.

7. Não aqueça as baterias!

8. Não solde nem brase diretamente nas baterias!

9. Não desmantele as baterias!

10. Não deforme as baterias!

• Não corte peças demasiado pequenas para conse- guir agarrá-las com a mão.

• Não carregar a máquina ao ponto de esta parar.

• Prima sempre a peça rmemente contra a superfí- cie de trabalho.

• Nunca remova pedaços ou aparas soltos ou ainda peças de madeira emperradas com a lâmina de ser- ra em movimento.

• Desligue a máquina para eliminar falhas na ferra- menta de colocação obstruída. retire a cha de rede. Remova a obstrução. Atenção! Perigo de feri- mentos devido à lâmina de serra! Use luvas de pro- teção! Execute um ensaio sem peça. Certique-se de que não ocorrem vibrações ou ruídos invulgares. Se tal for o caso, desligue o aparelho e entre em contacto com o fabricante.

• Realizar trabalhos de conversão, bem como de ajuste, medição e limpeza apenas com o motor des- ligado. retire a cha de rede.

• Antes de ligar, verique se a chave e as ferramentas de ajuste foram retiradas.

• No caso de abandonar o local de trabalho, desligar o motor e retirar a cha da tomada.

• As instalações elétricas, as reparações e os trabalho s de manutenção só podem ser realizados por pes- soal especializado.

• Todos os dispositivos de proteção e segurança devem voltar a ser montados imediatamente após a conclu- são dos trabalhos de reparação ou manutenção.

• As indicações de segurança, trabalho e manutenção do fabricante, bem como as dimensões que constam dos Dados Técnicos devem ser observados.

• Os regulamentos de prevenção de acidentes apli- cáveis e as restantes regras técnicas de segurança geralmente aceites devem ser observados.

• A serra só se adequa à montagem em recintos fe- chados.

• As peças que sejam mais pequenas do que a prote- ção da lâmina de serra podem levar a ferimentos nas mãos e dedos. Utilize meios auxiliares adequados!

• Evite posições das mãos tensas ao guiar a peça e posições que levem a mão diretamente para a lâmi- na de serra em caso de escorregamento.

• Insira sempre a lâmina de serra de modo a que os dentes apontem para baixo, para a mesa de serrar.

• Ajuste sempre a tensão da lâmina correta, para im- pedir um arranque das lâminas de serra.

*Modo de operação S1 (operação contínua) A máquina pode operar continuamente com a potência indicada **Modo de operação S2 (operação de curta duração) A máquina pode operar com a potência indicada por um breve período Valores de emissão de ruído Ruído Os valores de ruído foram determinados de acordo com a norma EN 62841-1:2015. Usar proteção auditiva. O ruído pode causar perda de audição. Nível de pressão sonora L

3 dB Nível de potência sonora L

3 dB Os valores indicados são valores de emissão e, por- tanto, também não devem representar simultanea- mente valores de posto de trabalho seguros. Embora haja uma correlação entre níveis de ruído e níveis de emissão, não pode ser conduzida uma dedução ável acerca de serem ou não necessárias medidas de pre- caução adicionais. Fatores que podem inuenciar o nível de emissão presente no posto de trabalho incluem a duração das exposições, a natureza do espaço de trabalho, outras fontes de ruído, etc., como por ex., o número de máqui- nas e outras atividades no espaço adjacente. Contudo, os valores áveis no posto de trabalho po- dem variar de país para país. No entanto, as informa- ções permitem ao utilizador uma melhor avaliação do perigo e do risco. Limite a geração de ruído a um mínimo!

• Utilize apenas aparelhos em estado perfeito.

• Faça a manutenção e a limpeza do aparelho regu- larmente.

• Adapte sua forma de trabalho ao aparelho.

• Não sobrecarregue o aparelho.

• Se necessário, mande vericar o aparelho.

• Desligue o aparelho se este não estiver a ser utilizado.

11. Não atire as baterias para o fogo!

12. Guarde as baterias fora do alcance de crianças.

13. Não permita que crianças substituam as baterias

14. Não guarde as baterias nas imediações de fogo,

fogões e outras fontes de calor. Não exponha a bateria à radiação solar direta, nem a utilize nem guarde em veículos com o tempo quente.

15. Guarde as baterias não utilizadas na embalagem

original e mantenha-as longe de objetos metálicos. Não misture baterias desembaladas! Tal poderá levar a um curto-circuito e a danos subsequentes, a queimaduras e até a incêndios.

16. Retire as baterias do aparelho, se este não for uti-

lizado durante um período prolongado, exceto se for previsto para casos de emergência!

17. NUNCA pegue em baterias derramadas sem uma

proteção adequada. Se o líquido derramado entrar em contacto com a pele, lave imediatamente a pele afetada com água corrente. Evite a todo o custo o contacto do líquido com os olhos e a boca. Se tal acontecer, consulte imediatamente um médico.

18. Limpe os contactos da bateria e os do aparelho

antes de inserir as baterias.

Tensão de rede 230-240 V~/50 Hz Potência absorvida 70 W (S1*) 90 W (S2 15 min**) Número de cursos 550-1500 rpm Movimento de curso 18 mm Dimensões C x L x A 665 x 310 x 340 mm Mesa orientável 0° a 45° para a esquerda/direita Tamanho da mesa 254 x 407 mm Comprimento aprox. da lâmina de serra (entre os dois pinos) 127 mm Alcance do braço de serra 405 mm Altura de corte máx. a 90° 50 mm Altura de corte máx. a 45° 20 mm Grau de proteção IP20 Ø da boca de aspiração 34,5 mm Peso 8,1 kg Reservam-se alterações técnicas!www.scheppach.com

O comprimento dos parafusos utilizados varia con- soante a espessura da placa da mesa. AVISO perigo de ferimentos! Retire sempre a cha de rede da tomada antes de quaisquer trabalhos de montagem na serra de recortar.

1. Monte a serra de recortar sobre uma mesa de tra-

balho de madeira maciça. Isto permite evitar uma forte geração de ruído devido a vibrações.

2. Assinale os furos com a ajuda das dimensões (Fig. 5.2)

3. Faça 4 furos (diâmetro de 6 mm) na mesa de trabalho.

4. Aparafuse a serra de recortar na mesa de trabalho

com o parafuso sextavado (E) através dos pontos de montagem (Fig. 3, Pos. 17) pela ordem seguin- te (Fig. 5.1): D Porca sextavada C Anilha A Serra de recortar B Mesa de trabalho C Anilha E Parafuso sextavado

5. Aperte primeiro a porca sextavada (D).

AVISO perigo de ferimentos! Retire sempre a cha de rede da tomada antes de quaisquer trabalhos de montagem na serra de recortar.

8.1 Montagem/substituição da lâmina de serra

(Fig. 6-11) AVISO Para evitar ferimentos devido a um arranque inad- vertido: Antes de remover ou substituir a lâmina de serra, prima sempre a tecla “0” e retire a cha de rede da tomada.

8.1.1 Remover/inserir o inserto da mesa (Fig. 6-11)

1. Desaperte o parafuso de manípulo em estrela (3).

2. Ajuste a proteção da lâmina de serra (5) completa-

o inserto da mesa (24) para cima.

4. É agora possível remover o inserto da mesa (24).

Ao colocar o inserto da mesa (24), tenha em atenção a posição da folga da serra. O inserto da mesa (24) deve ser colocado tal como ilustrado na Fig. 8. Caso contrário, a máquina poderá sofrer danos durante cor- tes oblíquos. Lâminas de serra adequadas Podem ser utilizadas todas as lâminas de serra co- muns no mercado com um comprimento mínimo de 133 mm com e sem pino.

7. Antes da colocação em funciona-

• Abra a embalagem e retire cuidadosamente o apa- relho.

• Remova o material de embalamento, assim como as xações de embalamento e transporte (se presentes).

• Verique se o âmbito de fornecimento está completo.

• Inspecione o aparelho e os acessórios quanto a da- nos de transporte.

• Guarde a embalagem até ao m do período de ga- rantia, se possível. AVISO O aparelho e o material de embalamento não são brinquedos! Crianças não deverão brincar com sa- cos de plástico, películas e peças pequenas! Risco de ingestão e asxia!

• Antes da colocação em funcionamento, todas as co- berturas e dispositivos de segurança devem estar instalados corretamente.

• A lâmina de corte deve poder girar livremente.

• Observar a madeira já processada quando a corpos estranhos, como por ex. pregos ou parafusos, etc.

• Antes de ligar/desligar, certique-se de que a lâmi- na de serra está montada corretamente e as peças móveis se movem sem problemas.

• Antes de ligar a máquina, vericar se os dados da placa de características correspondem aos dados efetivos da rede.

• Ligue a máquina apenas a uma tomada elétrica com ligação à terra instalada adequadamente, que este- ja protegida com pelo menos 10 A.

7.3 Montagem da serra de recortar numa bancada

de trabalho (Fig. 5.1-5.2) Para a montagem, necessita do seguinte:

• Parafuso sextavado M6 (4x)

• Matriz de furação (Fig. 5.2) O material de montagem não está incluído no âmbito de fornecimento.www.scheppach.com

de montagem (26) prevista para o efeito na mesa (6). (ver Fig. 18).

3. Introduza a lâmina de serra pela abertura no por-

ta-ferramentas (27) e aperte bem os dois parafu- sos de sextavado interno (Fig. 18). Certique-se de que a lâmina de serra é apertada centrada.

4. Insira a lâmina de serra com o porta-ferramentas

montado através da abertura na mesa.

5. Pressione a barra (11) da serra um pouco para

baixo (Fig. 20, F) e xe a outra extremidade do porta-ferramentas no suporte superior.

6. Aperte a lâmina de serra (20) com o parafuso de

aperto (10), rodando-o em sentido horário. (Fig. 16)

7. Volte a colocar o inserto da mesa (24). (ver 8.1.1)

8.2 Vericação da tensão da lâmina de serra

AVISO Verique a tensão da lâmina regularmente e após a colocação de uma lâmina de serra. Aperte a lâmina de serra após a sua montagem, rodan- do o parafuso de aperto (10) em sentido horário. Se a tensão da lâmina for insuciente ou demasiado alta, proceda da seguinte maneira:

• Rode o parafuso de aperto (10) em sentido horário para aumentar e em sentido anti-horário para redu- zir a tensão. (Fig. 16) Se a tensão for a correta, a lâmina de serra deverá emitir um som claro ao ser “tocada”, tal como numa corda de guitarra.

8.3 Montagem/substituição da ta abrasiva

8.3.1 Remoção da ta abrasiva (Fig. 23-25)

1. Para a remoção da ta abrasiva, retire o inserto

da mesa (24) para cima.

2. Alivie primeiro a tensão, rodando o parafuso de

aperto (10) em sentido anti-horário. (Fig. 16)

3. Pressione a barra (11) ligeiramente para baixo.

4. Remova a ta abrasiva, puxando-a para a frente,

para fora dos suportes, e pela abertura na mesa.

8.3.2 Colocação da ta abrasiva nos suportes

(Fig. 23-25) A ta abrasiva deve apontar na direção do utilizador (ver Fig. 23-25)

8.1.2 Desmontagem da lâmina de serra com pinos

(Fig. 8-11, 16, 18- 20)

1. Para a remoção da lâmina de serra (20), retire o

inserto da mesa (24) para cima. (ver 8.1.1)

2. Alivie primeiro a tensão, rodando o parafuso de

aperto (10) em sentido anti-horário. (Fig. 16)

3. Segure a lâmina de serra e pressione a barra (11)

ligeiramente para baixo (vide Fig. 9).

4. Puxe a lâmina de serra para fora dos suportes su-

perior e inferior da lâmina de serra (25/28).

8.1.3 Montagem da lâmina de serra com pinos

(Fig. 8-11, 16; 18-20) Os dentes da lâmina de serra devem apontar sempre para baixo.

1. Insira uma das extremidades da lâmina de serra

(20) através da abertura na mesa. Insira os pinos da lâmina de serra (20) nos entalhes correspon- dentes dos suportes superior e inferior da lâmina de serra (25/28).

2. Coloque primeiro a lâmina de serra (20) no supor-

te inferior da lâmina de serra (28).

3. Empurre a barra (11) ligeiramente para baixo (vide

Fig. 9). Coloque a lâmina de serra (20) no suporte superior da lâmina de serra (25).

4. Verique a posição dos pinos da lâmina de serra

nos suportes da lâmina de serra (25/28).

5. Aperte a lâmina de serra (20) com o parafuso de

aperto (10), rodando-o em sentido horário. Veri- que a tensão da lâmina de serra (20). (Fig. 16)

6. Volte a colocar o inserto da mesa (24). (ver 8.1.1)

8.1.4 Desmontagem da lâmina de serra sem pinos

(Fig. 1, 9, 10, 18, 19, 20)

1. Para a remoção da lâmina de serra, retire o inser-

to da mesa (24) para cima (ver 8.1.1)

2. Alivie primeiro a tensão, rodando o parafuso de

aperto (10) em sentido anti-horário. (Fig. 16)

3. Pressione a barra (11) ligeiramente para baixo.

4. Remova a lâmina de serra, puxando-a para a

frente, para fora dos suportes, e pela abertura na mesa.

5. Remover a lâmina de serra do porta-ferramentas.

8.1.5 Aplicação da lâmina de serra sem pinos (op-

cional) (Fig. 1, 3, 16, 18, 19, 20) Os dentes da lâmina de serra devem apontar sempre para baixo.

1. Utilize a superfície de montagem (26) para lâmi-

Introduza o parafuso (46) no orifício no suporte (4) e aperte-o com a ajuda de uma chave de fendas Phillips e uma chave de parafusos (não incluídas no âmbito de fornecimento).

8.7 Ajuste do xador (Fig. 7)

NOTA: O xador (22) deve ser sempre adaptado à altura da peça. A peça não deve ser apertada, devendo conti- nuar com liberdade de movimentos. O xador (22) serve de segurança, para que a peça não possa ser arrancada para cima e destrua a lâmina de serra (20).

1. Para ajustar o xador (22), desaperte o parafuso

de manípulo em estrela (3).

2. Ajuste o xador (22) conforme a altura da peça de

3. Volte a apertar o parafuso de manípulo em estrela (3).

8.8 Montagem do sistema de sopro (Fig. 8)

1. Certique-se de que a proteção da lâmina de ser-

ção (2) e (35), tal como ilustrado na Fig. 8.

8.9 Colocação das pilhas na luz de trabalho

1. Retire a cobertura do compartimento das pilhas,

desbloqueando e levantando a mesma para cima.

2. Coloque as pilhas fornecidas (8). Atenção: Obser-

3. Coloque a tampa do compartimento das pilhas

8.10 Aspiração de aparas (Fig. 13)

ATENÇÃO: Opere o produto apenas com um sistema de aspiração de aparas adequado. Não utilize aspira- dores domésticos. Ligue um sistema de aspiração de aparas adequado (não incluído no âmbito de fornecimento) à ligação de aspiração (14). ATENÇÃO: verique e limpe regularmente os canais de aspiração.

• A serra, por si só, não corta madeira. O utilizador permite o corte guiando a madeira para a lâmina de serra em movimento.

• Os dentes cortam a madeira apenas no curso des- cendente.

2. Posicione o porta-ferramentas (27) nos entalhes

previstos para o efeito na mesa (6).

3. Introduza a ta abrasiva pela abertura no porta-

-ferramentas (27) e aperte bem os dois parafusos Phillips (27.3). Certique-se de que a ta abrasiva é apertada centrada (ver Fig. 23/24).

4. Insira a ta abrasiva com o porta-ferramentas

montado através da abertura na mesa.

5. Pressione a barra (11) da serra um pouco para

baixo (Fig. 20, F) e xe a outra extremidade do porta-ferramentas no suporte superior.

6. Aperte a ta abrasiva (d) com o parafuso de aperto

(10), rodando-o em sentido horário. (Fig. 16)

7. Volte a colocar o inserto da mesa (24). (ver 8.1.1)

8.4 Montagem do porta-ferramentas (Fig. 23)

1. Enrosque o parafuso de sextavado interno (27.4)

no orifício previsto para o efeito no porta-ferra- mentas (27.1)

2. Repita o processo no lado oposto.

3. Coloque a parte superior do porta-ferramentas

(27.2) sobre a parte inferior do mesmo (27.1).

Ajuste de precisão da escala de ângulos (Fig. 12) ATENÇÃO Verique a conguração da escala de ângulos antes de trabalhar com o aparelho.

1. Para a conguração da mesa de serrar, utilize um

esquadro de 90º (29) (não incluído no âmbito de fornecimento). Coloque-o rente à mesa de serrar e à lâmina de serra (Fig. 12).

2. Desaperte o parafuso de manípulo em estrela

(13). Ajuste a mesa de serrar (6) até que o ângulo entre a lâmina de serra (20) e a mesa de serrar (6) seja de 90º.

3. Volte a apertar o parafuso de manípulo em estrela

5. Execute um corte preparatório. Verique o ângulo

na peça com um medidor de ângulos (não incluído no âmbito de fornecimento). Reajuste eventual- mente o ponteiro (31).

8.6 Montagem da proteção da lâmina de serra

1. Monte a proteção da lâmina de serra (5) no supor-

nípulo em estrela (13) e basculando a mesa de serrar (6) para a posição desejada.

3. Aperte o parafuso de manípulo em estrela (13).

9.5 Trabalhar com a ta abrasiva

Esta serra de recortar permite realizar trabalhos de po- limento no lado interior e exterior da peça.

9.5.1 Trabalhos de polimento no lado interior e ex-

1. Monte a ta abrasiva conforme descrito em 8.3.

2. Para a execução de trabalhos de polimento, adapte

a distância do xador (22) à mesa de trabalho (6).

3. Conduza a peça de trabalho com cuidado, pressio-

nando-a uniformemente contra a ta abrasiva (d).

4. Terminados os trabalhos de polimento, remova a

ta abrasiva (tal como descrito em 8.3). Atenção: Em caso de tensão elevada, a ta abrasiva pode rasgar-se.

9.6 Operação da luz de trabalho (Fig. 4)

• Ative o interruptor para ligar/desligar (19), para co- mandar a luz de trabalho (18).

9.7 Trabalhar com o eixo exível (Fig. 26-28)

• Retirar a capa protetora (38) (Fig. 26).

• Aplicar o eixo exível (37) ao ponto de ligação (39) e apertar bem. (Fig. 27).

• Aperte a ferramenta no mandril (D 3,2 mm).

• Segurar no eixo exível pela pega e ajustar a regula- ção da velocidade conforme descrito em (9.2 / 9.9).

• Após a conclusão dos trabalhos, retirar novamente o eixo exível e aparafusar a capa protetora (38).

• Atenção: No caso de trabalhos com o eixo e- xível, tape a lâmina de serra com a proteção da lâmina (5).

• Desligar: Prima a tecla vermelha “0”. ATENÇÃO A máquina está equipada com um interruptor de segu- rança contra a reativação após uma quebra de tensão. Se a serra de recortar estiver ligada e a alimentação elétrica for interrompida, a serra de recortar permanece desligada, mesmo que a alimentação elétrica seja re- posta. Para ligar, volte a acionar a tecla “I”.

• A madeira deve ser guiada lentamente para a lâmina de serra, uma vez que os dentes da lâmina de serra são extremamente pequenos.

• Qualquer pessoa que pretenda manusear a serra necessita de um determinado período de aprendi- zagem. Serão partidas algumas lâminas durante esse período.

• Durante o corte de madeiras mais espessas, deve- -se certicar de que a lâmina de serra não é dobra- da ou torcida.

• Um modo de trabalho cuidadoso permite aumentar a vida útil da lâmina de serra.

9.3 Execução de cortes interiores

Esta serra de recortar permite cortes interiores em pe- ças, sem que o lado exterior ou o perímetro da peça sejam danicados.

2. Faça um furo na peça.

3. Coloque a peça com o orifício por cima da abertura

do inserto da mesa (24) na mesa de serrar (6).

4. Instale a lâmina de serra (20) (tal como descrito

em 8.1) através do orifício na peça e congure a tensão da lâmina.

5. Terminados os cortes interiores, remova a lâmina

de serra (20) dos suportes da lâmina (tal como descrito em 8.1).

6. Retire a peça da mesa.

9.4 Execução de cortes em ângulo (Fig. 14)

AVISO Tenha especial cuidado ao executar cortes em ângulo. A inclinação da mesa de serrar facilita um deslizamen- to. Existe o perigo de ferimentos.

1. Para a execução de cortes em ângulo, adapte a

distância da proteção da lâmina de serra (5) mon- tada no xador (22) à mesa de trabalho.www.scheppach.com

10. Ligação elétrica

O motor elétrico instalado está ligado pronto a ser utilizado. A ligação corresponde às normas VDE e DIN relevantes. A ligação à rede por parte do cliente, assim como o cabo de prolongamento utilizado, deverão corres- ponder a essas normas. Cabo de ligação elétrica com defeito Ocorrem muitas vezes danos de isolamento em cabos de ligação elétrica. As causas para tal poderão ser:

• Pontos de pressão se os cabos forem conduzidos através de janelas ou portas

• Pontos de dobragem devido a uma xação ou con- dução incorreta do cabo de ligação

• Pontos de corte devido a passagem de veículo por cima do cabo de ligação

• Danos de isolamento devido a puxar com força da tomada.

• Fissuras devido à idade do isolamento. Tais cabos de ligação elétrica danicados não devem ser utilizados e representam perigo de vida devido aos danos no isolamento. Inspecione regularmente os cabos de ligação elétrica quanto a danos. Durante a inspeção, certique-se de que o cabo não está ligado à rede elétrica. Os cabos de ligação elétrica devem corresponder às normas VDE e DIN relevantes. Utilize apenas cabos de ligação com a marcação H 05 V V- F. É obrigatória uma impressão da designação do tipo no cabo de ligação. Motor de corrente alternada

• A tensão de rede deve ser de 220-240 V~.

• Os cabos de prolongamento de até 25 m de com- primento devem ter uma secção transversal de 1,5 mm quadrados. As ligações e reparações do equipamento elétrico só devem ser executadas por um eletricista. Em caso de dúvidas, indique os seguintes dados:

• Tipo de corrente do motor

• Dados da placa de características da máquina Tipo de ligação Y Se o cabo de ligação à rede deste aparelho estiver dani- cado, este deve ser substituído pelo fabricante ou pelo seu serviço de assistência ao cliente ou por uma pessoa igualmente qualicada, de modo a evitar perigos.

• Transporte a ferramenta elétrica, elevando-a pelo respetivo corpo da máquina (36). (Fig. 26)

• Nunca utilize os dispositivos de proteção para o ma- nuseio ou transporte.

• Durante o transporte, certique-se de que a parte exposta da lâmina de serra se encontra coberta, por exemplo, pelo dispositivo de proteção.

12. Limpeza, manutenção e encomen-

da de peças sobresselentes AVISO Desligue sempre a serra e retire a cha de rede da toma- da antes de realizar trabalhos de manutenção e limpeza.

Mantenha os dispositivos de segurança, as grelhas de ventilação e a estrutura do motor o mais livres possível de pó e sujidade. Recomendamos a limpeza do apare- lho imediatamente após cada utilização.

12.1.1 Limpeza exterior

• Limpe o aparelho regularmente com um pano húmi- do e sabão suave.

• Não utilize produtos de limpeza ou solventes. Eles poderão ser agressivos para com as peças de plás- tico do aparelho.

• Certique-se de que não penetra água no interior do aparelho.

4. Sopre o interior do aparelho com ar comprimido

• Lubrique os pontos de apoio (9) dos roletes, o mais tardar, após cerca 50 horas de funcionamen- to com uma massa lubricante para máquinas de alta qualidade. No interior do aparelho não existem quaisquer peças que necessitem de manutenção.

12.2.2 Escovas de carvão

Em caso de formação excessiva de faíscas, peça a um eletricista para vericar as escovas de carvão. ATENÇÃO As escovas de carvão só podem ser substituídas por um eletricista especializado.

Se o cabo de alimentação estiver rasgado, cortado ou apresentar outros danos, deve ser substituído de ime- diato. Não lubrique os rolamentos do motor nem as peças internas!

12.3 Informações de assistência

Deve-se ter em conta que as seguintes peças deste produto estão sujeitas a um desgaste consoante a utili- zação ou natural ou que as seguintes peças são neces- sárias como consumíveis. Peças de desgaste*: escovas de carvão, lâmina de ser- ra, inserto da mesa

• Nem sempre incluídas no âmbito de fornecimento! Entre em contacto com o nosso centro de assistência para obter peças sobresselentes e acessórios. Para isso, utilize o código QR na capa.

12.4 Encomenda de peças sobresselentes

Ao encomendar peças sobresselentes (através da Hotline de Assistência), deve fornecer as seguintes informações:

• Número de artigo do aparelho (pode ser consultado na embalagem ou no manual)

Armazene o aparelho e os seus acessórios num local escuro, seco, ao abrigo de temperaturas negativas e fora do alcance das crianças. A temperatura ideal de armazenagem situa-se entre 5 a 30 ˚C. Guarde a ferramenta elétrica apenas na em- balagem original.

14. Eliminação e reciclagem

Notas relativas à embalagem Os materiais de embalagem são recicláveis. Elimine as embala- gens de modo ecológico. Notas relativas à legislação alemã sobre aparelhos elétricos e eletrónicos (ElektroG) Os aparelhos elétricos e eletrónicos usa- dos não pertencem no lixo doméstico, de- vendo ser alvo de uma recolha ou elimina- ção separadas!

• As baterias e pilhas usadas que não estejam mon- tadas de modo xo no aparelho usado devem ser retiradas sem as destruir antes da entrega do apa- relho! A sua eliminação é regulada pela legislação relativa a baterias.

• Os proprietários ou utilizadores de aparelhos elétri- cos e eletrónicos são legalmente obrigados a devol- ver os mesmos após a sua utilização.

• O utilizador nal tem a responsabilidade pela elimi- nação dos seus dados pessoais no aparelho usado a ser eliminado!

• O símbolo do caixote do lixo riscado signica que aparelhos usados elétricos ou eletrónicos não de- vem ser eliminados no lixo doméstico.

• Os aparelhos usados elétricos e eletrónicos podem ser entregues sem custos nos seguintes pontos: - Centros de recolha ou de eliminação públicos (p. ex. depósitos municipais) - Pontos de venda de aparelhos elétricos (lojas físicas e online), desde que o revendedor este- ja obrigado a aceitar a devolução ou a aceite de livre vontade. - Pode entregar sem custos até três aparelhos elétricos usados com um comprimento de até 25 centímetros ao fabricante sem que tenha de comprar um aparelho novo ou a outro centro de recolha autorizado na sua vizinhança. - Para se informar acerca de condições de devo- lução adicionais dos fabricantes e distribuidores, queira entrar em contacto com o respetivo servi- ço de apoio ao cliente.www.scheppach.com

• Estas declarações são apenas válidas para baterias e pilhas que sejam vendidas nos países da União Europeia e que estejam sujeitas à Diretiva Europeia 2006/66/CE. Em países fora da União Europeia, a eliminação de baterias e pilhas poderá estar regula- da por outra legislação divergente.

• Em caso de fornecimento de um aparelho elétrico novo por parte do fabricante a um domicílio, este pode efetuar a recolha sem custos do aparelho elétrico usado a pedido do utilizador nal. Para tal, entre em contacto com o serviço de apoio ao cliente do fabricante.

• Estas declarações são apenas válidas para apare- lhos que sejam instalados e vendidos nos países da União Europeia e que estejam sujeitos à Diretiva Europeia 2012/19/UE. Em países fora da União Eu- ropeia, a eliminação de aparelhos usados elétricos e eletrónicos poderá estar regulada por outra legis- lação divergente. Notas relativas à lei alemã sobre baterias (BattG) As baterias e pilhas usadas não pertencem no lixo doméstico, devendo ser alvo de uma recolha ou eliminação separadas!

• Para a remoção segura de baterias e pilhas do apa- relho elétrico e para informações acerca do seu tipo ou sistema químico, tenha em atenção as indica- ções no manual de instruções ou de montagem.

• Os proprietários ou utilizadores de baterias e pilhas são legalmente obrigados a devolver as mesmas após a sua utilização. A devolução está limitada a quantidades comuns a domicílios.

• Baterias usadas podem conter poluentes ou me- tais pesados, que podem provocar danos para o ambiente e para a saúde. A reciclagem de baterias usadas e a utilização dos recursos nelas contidos contribui para a proteção do ambiente e da saúde.

• O símbolo do caixote do lixo riscado signica que baterias e pilhas usadas não devem ser eliminadas no lixo doméstico.

• Adicionalmente, se os carateres Hg, Cd ou Pb se encontrarem por baixo do símbolo do caixote de lixo, eles representam o seguinte: - Hg: a bateria contém mais de 0,0005 % de mercúrio - Cd: a bateria contém mais de 0,002 % de cádmio - Pb: a bateria contém mais de 0,004 % de chumbo

• As baterias e pilhas podem ser entregues sem cus- tos nos seguintes pontos: - Centros de recolha ou de eliminação públicos (p. ex. depósitos municipais) - Pontos de venda de baterias e pilhas - Centros de recolha do sistema de recolha comum para baterias usadas de aparelhos - Centro de recolha do fabricante (caso ele não seja membro do sistema de recolha comum)www.scheppach.com

15. Resolução de problemas

AVISO Desligue sempre a serra e retire a cha de rede da tomada antes de realizar trabalhos de manutenção e limpeza. Falha Causa possível Resolução A lâmina de serra sem pinos solta-se depois de se desligar o motor Parafuso de xação da lâmina de serra do porta-ferramentas (27) insucientemente apertado Apertar o parafuso de xação da lâmina de serra do porta-ferramentas (27) O motor não funciona Cabo de extensão com defeito Substituir a linha de prolongamento Ligações no motor ou interruptor não funcionam Pedir a um eletricista para vericar Motor ou interruptor com defeito Pedir a um eletricista para vericar As lâminas de serra partem Conguração incorreta da tensão Congurar tensão correta Carga excessiva Transportar a peça mais devagar Tipo incorreto de lâmina de serra Utilizar lâminas de serra corretas Peça não conduzida direita Evitar a pressão lateral A lâmina de serra oscila para fora, está desalinhada. Suportes não alinhados Desapertar os parafusos que xam os suportes. Coloque os suportes na posição vertical e volte a apertar os parafusos.www.scheppach.com

16. Declaração de conformidade
