HASZNÁLATI ÚTMUTATÓ Deco Flex SL SCHEPPACH
Omezte tvorbu hluku na minimum!
A készüléken található szimbólumok magyarázata
 | Figyelmeztetés - A sérülések kockázatának csökkentése érdekében olvassa el a kezelési útmutatót |
 | Viseljen porvédő maszkot. Fa és más anyagok megmunkálásakor egészségre káros por keletkezhet. Azbeszttartalmú anyag megmunkálása tilos! |
 | Viseljen hallásvédőt! |
 | Viseljen védőszemüveget. A munka közben keletkező szikrák vagy a készülékből kikerülő szilánkok, forgács és por látásvesztést okozhat. |
 | Figyelem! Sérülésveszély! Ne nyúljon a mozgó fűrészlaphoz! |
 | A termék megfelel a hatályos európai irányelveknek. |
 | A termék megfelel a vonatkozó szerbiai irányelveknek. |
Tartalomjegyzék: Oldal:
- Bevezetés 154
- A készülék leírása (1–29. ábra).... 154
- Szállított elemek 155
- Rendeltetésszerű használat.... 155
- Biztonsági utasítások....155
- Műszaki adatok.... 159
- Üzembe helyezés előtt 160
- Felépítés 160
- Kezelés 162
- Elektromos csatlakoztatás 164
- Szállítás 164
- Tisztítás, karbantartás és pótalkatrész-rendelés.... 164
- Tárolás 165
- Ártalmatlanítás és újrahasznosítás 165
- Hibaelhárítás.... 167
- Megfelelőségi nyilatkozat 394

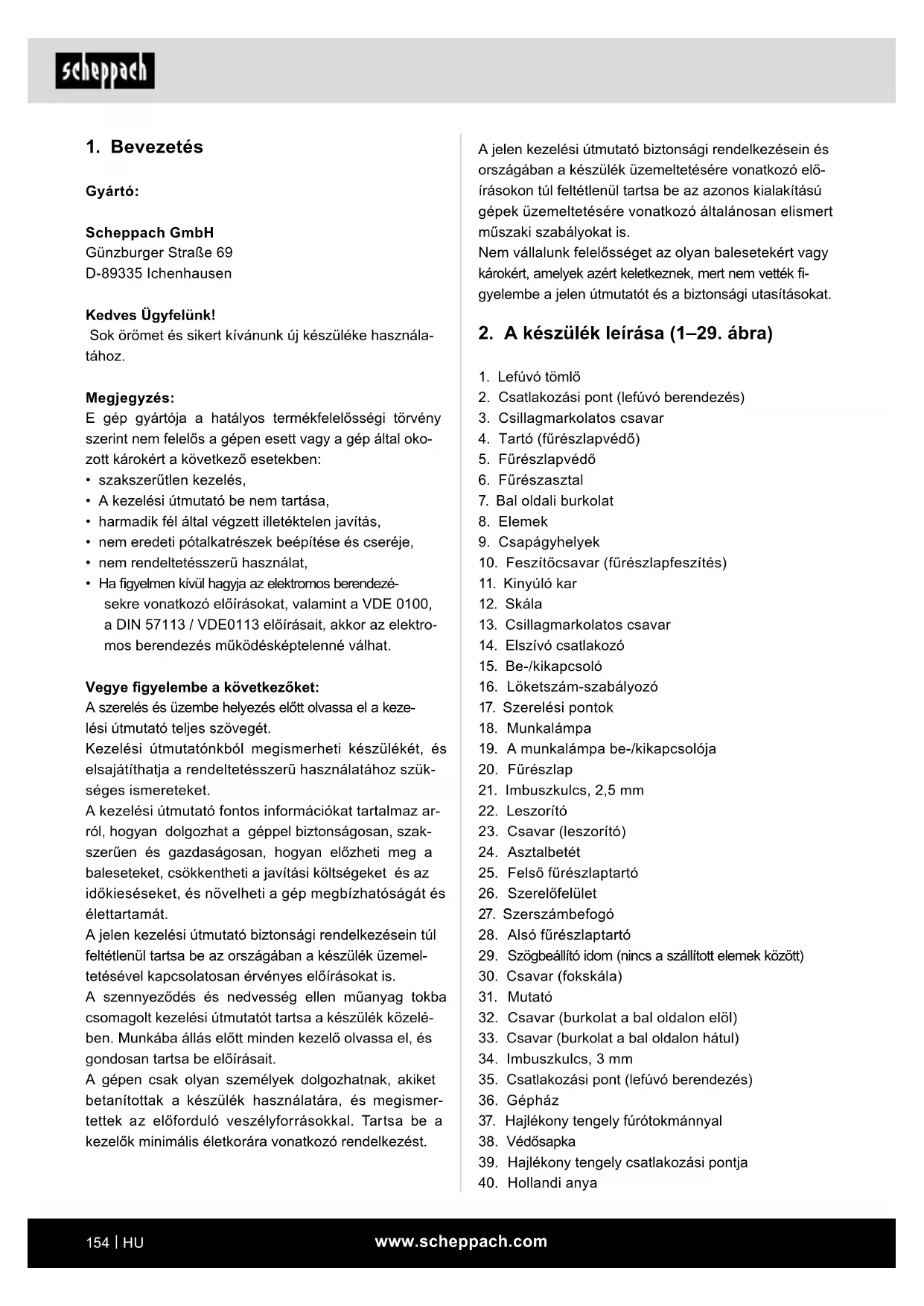

1. Bevezetés
Gyártó:
Scheppach GmbH
Sok örömet és sikert kívánunk új készüléke használatához.
Megjegyzés:
E gép gyártója a hatályos termékfelelősségi törvény szerint nem felelős a gépen esett vagy a gép által okozott károkért a következő esetekben:
- szakszerütlen kezelés,
- A kezelési útmutató be nem tartása,
- harmadik fél által végzett illetéktelen javítás,
- nem eredeti pótalkatrészek beépítése és cseréje,
- nem rendeltetésszerű használat,
- Ha figyelmen kívül hagyja az elektromos berendezésekre vonatkozó előírásokat, valamint a VDE 0100, a DIN 57113 / VDE0113 előírásait, akkor az elektromos berendezés működésképtelenné válhat.
Vegye figyelembe a következőket:
A szerelés és üzembe helyezés előtt olvassa el a kezelési útmutató teljes szövegét.
Kezelési útmutatónkból megismerheti készülékét, és elsajátíthatja a rendeltetésszerű használatához szükséges ismereteket.
A kezelési útmutató fontos információkat tartalmaz arról, hogyan dolgozhat a géppel biztonságosan, szakszerűen és gazdaságosan, hogyan előzheti meg a baleseteket, csökkentheti a javítási költségeket és az időkieséseket, és növelheti a gép megbízhatóságát és élettartamát.
A jelen kezelési útmutató biztonsági rendelkezésein túl feltétlenül tartsa be az országában a készülék üzemeltetésével kapcsolatosan érvényes előírásokat is.
A szennyeződés és nedvesség ellen műanyag tokba csomagolt kezelési útmutatót tartsa a készülék közelében. Munkába állás előtt minden kezelő olvassa el, és gondosan tartsa be előírásait.
A gépen csak olyan személyek dolgozhatnak, akiket betanítottak a készülék használatára, és megismertettek az előforduló veszélyforrásokkal. Tartsa be a kezelők minimális életkorára vonatkozó rendelkezést.
A jelen kezelési útmutató biztonsági rendelkezésein és országában a készülék üzemeltetésére vonatkozó előírásokon túl feltétlenül tartsa be az azonos kialakítású gépek üzemeltetésére vonatkozó általánosan elismert műszaki szabályokat is.
Nem vállalunk felelősséget az olyan balesetekért vagy károkért, amelyek azért keletkeznek, mert nem vették figyelembe a jelen útmutatót és a biztonsági utasításokat.
2. A készülék leírása (1–29. ábra)
- Lefúvó tömlő
- Csatlakozási pont (lefúvó berendezés)
- Csillagmarkolatos csavar
- Tartó (fürészlapvédő)
- Fürészlapvédő
- Fürészasztal
- Bal oldali burkolat
- Elemek
- Csapágyhelyek
- Feszítőcsavar (fürészlapfeszítés)
- Kinyúló kar
- Skála
- Csillagmarkolatos csavar
- Elszívó csatlakozó
- Be-/kikapcsoló
- Löketszám-szabályozó
- Szerelési pontok
- Munkalámpa
- A munkalámpa be-/kikapcsolója
- Fürészlap
- Imbuszkulcs, 2,5 mm
- Leszorító
- Csavar (leszorító)
- Asztalbetét
- Felső fűrészlaptartó
- Szerelöfelület
- Szerszámbefogó
- Alsó fűrészlaptartó
- Szögbeállító idom (nincs a szállított elemek között)
- Csavar (fokskála)
- Mutató
- Csavar (burkolat a bal oldalon elöl)
- Csavar (burkolat a bal oldalon hátul)
- Imbuszkulcs, 3 mm
- Csatlakozási pont (lefúvó berendezés)
- Gépház
- Hajlékony tengely fúrótokmánnyal
- Védősapka
- Hajlékony tengely csatlakozási pontja
- Hollandi anya
3. Szállított elemek
- Dekopírfűrész
• Fűrészlapvédő (5)
- Fürészlap (20)
- Imbuszkulcs, 2,5 mm (21)
- Imbuszkulcs, 3 mm (34)
- Elemek (2 db AAA) (8)
• Hajlékony tengely fúrótokmánnyal (37)
- Szerszámbefogó (27)
- Szerszámbefogó, alsó rész (2 db) (27.1)
- Szerszámbefogó, felső rész (2 db) (27.2)
• Szerszámbefogó csavarjai (4 db) (27.3)
• Hézagoló alátét (2 db) (a)
- Biztosító anya (b)
- Csavar (c)
• Csiszolószalag (d)
- Az eredeti üzemeltetési útmutató fordítása
- Szerszámbefogóbelső hatszög kulcsnyílású csavarjai (4 db) (27.4)
4. Rendeltetésszerű használat
A dekopírfűrész szögletes faanyagok vagy más anyagok, például plexi, üvegszál erősítésű műanyag (GFK), habanyag, gumi, bör és parafa vágására használható. Ne használja a fűrészt körkeresztmetszetű anyagok vágására. A körkeresztmetszetű anyag könnyen elmozdulhat.
Sérülésveszély! Az alkatrészek kirepülhetnek!
Csak a rendeltetésének megfelelően használja a ké- szüléket. Minden ettől eltérő használat nem rendeltetésszerűnek minősül. Az ebből fakadó minden kárért és sérülésért nem a gyártó, hanem a felhasználó/kezelő viseli a felelősséget.
Kérjük, vegye figyelembe, hogy készülékeinket rendel-
tetésük szerint nem kisipari, kéziipari vagy ipari hasz-
nálatra tervezték. A készülékre semmilyen garanciát
nem vállalunk, ha kisipari, kéziipari vagy ipari, valamint
ezekkel egyenértékű tevékenységekhez használja.
- Csak a géphez alkalmas fürészlapokat szabad használni.
-
A rendeltetésszerű használat része a biztonsági utasítások betartása, valamint a kezelési útmutatóban foglalt szerelési és üzemeltetési utasítások betartása is.
-
A gépet kezelő és karbantartó személyeknek ismerniük kell ezeket, és tájékozottnak kell lenniük a lehetséges veszélyekröl.
- Ezenfelül a lehető legszigorúbban be kell tartani a balesetmegelőzési előírásokat.
- Vegye figyelembe a további általános érvényű munkaegészségügyi és biztonságtechnikai szabályokat is.
- Ha a Gépen változtatást hajt végre, az ebből eredő károkért a gyártó nem vállal felelösséget.
Fennmaradó kockázatok
Maradék kockázatok akkor is léteznek, ha az előírásoknak megfelelően használja ezt a villamos kézi szerszámot. A villamos kézi szerszám kialakításához és kiviteléhez kapcsolódóan az alábbi veszélyek jelentkezhetnek:
- A tüdő károsodására kerül sor, ha nem visel megfelelő porvédő maszkot.
- Ha nem visel megfelelő hallásvédőt, halláskárosodást szenvedhet.
- Balesetveszély, ha kezével a szerszám fedetlen vágási területére nyúl.
- Sérülésveszély a szerszámcserénél (vágásveszély).
- Ujjak zúzódása.
• Visszacsapás általi veszély.
- A munkadarab billenése, ha nem elégséges méretű a munkadarab lehelyezési felülete.
• A vágószerszám érintése.
- Ágdarabok és munkadarabrészek kisodrása.
5. Biztonsági utasítások
5.1 Az elektromos szerszámokra vonatkozó általános biztonsági utasítások
⚠ FIGYELMEZTETÉS! Olvassa el az összes biztonsági utasítást, egyéb utasítást, ábrát és müszaki adatot, melyet az elektromos szerszámhoz mellékeltek.
A következő útmutatások betartásának elmulasztása áramütést, tüzet és/vagy súlyos sérüléseket okozhat.
Az összes biztonsági utasítást és útmutatót őrizze meg későbbi használat céljából.
A biztonsági utasításokban használt „elektromos szerszám” fogalom a hálózatról üzemeltetett elektromos szerszámokra (hálózati vezetékkel), illetve az akkumulátorról üzemeltetett elektromos szerszámokra (hálózati vezeték nélkül) vonatkozik.
1. A munkahely biztonsága
a) Gondoskodjon a munkahely tisztaságáról és megfelelő megvilágításáról. A rendetlenség, illetve a megvilágítatlan munkaterületek balesetekhez vezethetnek.
b) Ne dolgozzon az elektromos szerszámmal olyan robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy porok találhatók. Az elektromos szerszámok szikráznak, és a szikrák meggyújthatják a port és a gözöket.
c) Az elektromos szerszám használata során tartsa távol a gyermekeket és más személyeket. A figyelem elterelése miatt elveszítheti uralmát az elektromos szerszám felett.
2. Elektromos biztonság
a) Az elektromos szerszám csatlakozódugója illeszkedjen a csatlakozóaljzatba. A csatlakozódugót semmilyen módon nem szabad módosítani. A védőföldeléssel ellátott elektromos szerszámokkal együtt ne használjon adapteres csatlakozót. A változatlan csatlakozódugók és a hozzájuk illő csatlakozóaljzatok csökkentik az áramütés kockázatát.
b) Kerülje el a teste földelt felületekkel, pél-
dául csövekkel, fütésekkel, tűzhelyekkel és
hütőszekrényekkel való érintkezését. Megnő az
áramütés kockázata, ha a teste földelve van.
c) Tartsa esötöl és nedvességtöl távol az elektromos szerszámokat. Az elektromos szerszámba hatoló víz növeli az áramütés kockázatát.
d) Ne használja a csatlakozó vezetéket a rendel-
tetésétől eltérő módon, például az elektromos
szerszám szállításához, felakasztásához vagy
a csatlakozóaljzatból való kihúzásához. Tart-
sa távol a csatlakozó vezetéket hőtől, olajtól,
éles élektől és a mozgó alkatrészeitől. A sérült
vagy összegubancolódott csatlakozó vezeték
növeli az áramütés kockázatát.
e) Ha a szabadban dolgozik az elektromos szerszámmal, akkor csak olyan hosszabbító vezetékeket alkalmazzon, amelyek kültéri használatra is alkalmasak. A kültéri használatra alkalmas hosszabbító vezeték használata csökkenti az áramütés kockázatát.
f) Ha elkerülhetetlen, hogy nedves környezetben használja az elektromos szerszámot, akkor használjon hibaáram-védőkapcsolót.
A hibaáram-védőkapcsoló használata csökkenti az áramütés kockázatát.
3. Személyi biztonság
a) Legyen figyelmes, ügyeljen arra, amit csinál, és az elektromos szerszám használata során józan ésszel cselekedjen. Ne használja az elektromos szerszámot, ha fáradt, vagy ha drogok, alkohol vagy gyógyszerek hatása alatt áll. Az elektromos szerszám használata során egy pillanatnyi figyelmetlenség is súlyos sérüléseket okozhat.
b) Viseljen személyi védőfelszerelést, és mindig használjon védőszemüveget. Az elektromos szerszám típusától és használatától függően alkalmazott személyi védőfelszerelések, például pormaszk, csúszásmentes munkavédelmi cipő, munkavédelmi sisak vagy hallásvédő viselése csökkenti a sérülések kockázatát.
c) Kerülje el az akaratlan üzembe helyezést. A szerszám áramellátásra és/vagy akkumulátorra való csatlakoztatása, felvétele vagy szállítása előtt győződjön meg arról, hogy ki van-e kapcsolva az elektromos szerszám. Ha az elektromos szerszám szállítása közben a kapcsolón tartja az ujját, vagy a készüléket bekapcsolva csatlakoztatja az áramellátásra, akkor balesetek történhetnek.
d) Az elektromos szerszám bekapcsolása előtt távolítsa el a beállító szerszámokat vagy a csavarkulcsokat. Az elektromos szerszám forgó részében maradt szerszám vagy kulcs sérüléseket okozhat.
e) Kerülje a rendellenes testtartást. Álljon stabilan a lábán, és mindig örizze meg egyensúlyát.
Így váratlan helyzetekben is jobban irányíthatja az elektromos szerszámot.
f) Megfelelő ruházatot viseljen. Ne viseljen túl bő ruházatot vagy ékszereket. Haját és ruházatát tartsa távol a maguktól mozgó alkatrészektől.
A mozgó alkatrészek elkaphatják a laza ruházatot, az ékszereket vagy a hosszú hajat.
g) Ha lehetséges a porelszívó és -gyűjtő berendezések felszerelése, azokat csatlakoztatni és megfelelően használni kell. Porelszívó használatával csökkentheti a por által okozott veszélyeket.
h) Ne keltsen hamis biztonságérzetet és ne szegje meg az elektromos szerszámra vonatkozó biztonsági előírásokat még abban az esetben sem, ha az elektromos szerszámot többszöri használat után ismerni véli. A másodperc törtrésze alatt bekövetkező súlyos sérülések lehetnek a következményei annak, ha a szerszámot gondatlanul kezeli.
4. Az elektromos szerszám használata és kezelése
a) Ne terhelje túl az elektromos szerszámot. A munkájához mindig az arra megfelelő elektromos szerszámot használja. A megfelelő elektromos szerszámmal jobban és biztonságosabban dolgozhat a megadott teljesítménytartományban.
b) Ne használjon olyan elektromos szerszámot, amelynek hibás a kapcsolója. Az az elektromos szerszám, amelyet nem lehet be- vagy kikapcsolni, veszélyesnek számít, és meg kell javítani.
c) Húzza ki a csatlakozódugót a csatlakozóaljzatból, és/vagy vegye ki a kivehető akkumulátort, mielőtt beállításokat végez a készüléken, cserélhető szerszámokat cserél ki vagy félreteszi az elektromos szerszámot. Ezen elővigyázatos-sági intézkedések megakadályozzák az elektromos szerszám akaratlan elindulását.
d) Tartsa gyermekektől távol a nem használt elektromos szerszámokat. Ne hagyja, hogy az elektromos szerszámot olyan személyek használják, akik nem ismerik azt vagy nem olvasták el a jelen utasításokat. Az elektromos szerszámok veszélyesek, ha tapasztalatlan személyek használják őket.
e) Gondosan ápolja az elektromos szerszámokat és a cserélhető szerszámot. Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul működnek-e, nem szorulnak, nincsenek-e törött vagy sérült alkatrészek, amelyek negatív hatással lennének az elektromos szerszám működésére. Az elektromos szerszám használata előtt javíttassa meg a sérült alkatrészeket. Sok bal- esetet a rosszul karbantartott elektromos szerszá- mok okoznak.
f) Tartsa élesen és tisztán a vágószerszámokat.
A gondosan épolt, éles vágóélekkel rendelkező vágószerszámok kevésbé szorulnak be, és köny-nyebben vezethetők.
g) Az elektromos szerszámot, tartozékokat, betétszerszámokat stb. a jelen utasításoknak megfelelően használja.
Közben vegye figyelembe a munkafeltételeket és a végrehajtandó feladatot is. Az elektromos szerszámoknak a tervezett alkalmazásoktól eltérő használata veszélyes helyzetekhez vezethet.
h) A fogantyúkat és a fogantyúfelületeket mindig száraz, tiszta, valamint olajtól és zsírtól mentes állapotban kell tartani. A csúszós fogantyú és fogantyúfelületek nem teszik lehetővé az elektromos szerszám biztonságos üzemeltetését és afölötti uralmának megőrzését előre nem látható helyzetekben.
5. Szerviz
a) Csak képzett szakszemélyzettel és csak eredeti pótalkatrészek használatával javíttassa meg elektromos szerszámát. Ezáltal biztosítható az elektromos szerszám biztonságának megőrzése.
FIGYELMEZTETÉS
Ez az elektromos szerszám üzem közben elektromágneses mezőt hoz létre. Ez a mező bizonyos körülmények között negatív hatással lehet az aktív vagy passzív orvosi implantátumokra. A komoly és súlyos sérülések kockázatának elkerülése érdekében javasoljuk, hogy az orvosi implantátummal rendelkező személyek az elektromos szerszám használata előtt keressék fel orvosukat és implantátumuk gyártóját.
5.2. Dekopírfűrészekre vonatkozó biztonsági utasítások
- Vészhelyzet esetén kapcsolja ki közvetlenül a gépet, és húzza ki a hálózati csatlakozót.
- A fűrész használata előtt és közben tartsa be az ösz-szes biztonsági utasítást.
- Ne használja a fűrészt tűzifa aprítására.
- A gép a feszültségkimaradás utáni visszakapcsolás megakadályozása érdekében biztonsági kapcsolóval rendelkezik.
- Ha hosszabbítókábelre van szükség, akkor győződjön meg arról, hogy annak keresztmetszete elégséges a fűrész áramfelvételéhez. Minimális keresztmetszet 1,5 mm ^2 .
- Kábeldob használata esetén mindig tekerje le teljesen a kábelt.
- Nem szabad a gépen dolgozó személy figyelmét elvonni.
- A fűrészlapot tilos a meghajtás kikapcsolása után oldalirányú ellennyomással fékezni.
- Csak jól megélezett, nem repedt és nem deformált fűrészlapot szereljen be.
- A hibás fűrészlapot haladéktalanul ki kell cserélni.
- Ne használjon olyan fürészlapot, amely nem felel meg a jelen használati utasítás paramétereinek.
- Gondoskodni kell arról, hogy a fürészlapot takaró valamennyi berendezés kifogástalanul működjön.
- Tilos a gép biztonsági berendezéseit leszerelni vagy használhatatlanná tenni.
- A sérült vagy hibás védőberendezéseket haladéktalanul ki kell cserélni.
- Ne vágjon túl kicsi munkadarabokat, hogy kézzel biztonságosan meg tudja tartani.
- Ne terhelje meg a gépet annyira, hogy leálljon.
- A munkadarabot minden esetben erösen nyomja a munkalapnak.
- Ne próbáljon járó fűrészlap mellett eltávolítani szilánkokat, forgácsokat vagy beszorult fadarabokat.
- A blokkolt cserélhető szerszám üzemzavarának elhárítása előtt kapcsolja ki a gépet. Húzza ki a hálózati csatlakozót. Szüntesse meg a blokkolódás okát. Figyelem! Fürészlap miatti sérülésveszély! Viseljen védőkesztyűt! Próbálja ki a működést munkadarab nélkül. Ügyeljen arra, hogy ne legyenek szokatlan zajok és rezgések. Ha mégis ezt tapasztalná, kapcsolja ki a készüléket, és forduljon a gyártóhoz.
- Át- és beállítási, mérési és tisztítási munkákat csak a motor kikapcsolása után végezzen. Húzza ki a há- lózati csatlakozót.
- A bekapcsolás előtt ellenőrizze, hogy nem maradt-e a gépben kulcs és beállítószerszám.
- A munkahely elhagyásakor kapcsolja ki a motort és húzza ki a hálózati csatlakozódugót.
- A villamossági telepítési, javítási és karbantartási munkákat kizárólag szakemberek végezhetik.
- Minden védő- és biztonsági berendezést szereljen a helyére rögtön a javítás vagy karbantartás befejeztével.
- Tartsa be a gyártó biztonsági, munkavégzési és karbantartási utasításait, valamint a Műszaki adatok részben megadott méretkorlátokat.
- Tartsa be a vonatkozó baleset-megelőzési előírá-sokat és az egyéb, általánosan elismert biztonság-technikai szabályokat.
- A fürészt csak beltéri használatra tervezték.
- Az olyan munkadarabok, amelyek kisebbek, mint a fürészlapvédő, a kezek és az ujjak sérüléseit okozhatják. Használjon megfelelő segédeszközt!
-
A munkadarab irányítása közben kerülje a görcsös kézpozíciókat, és az olyan helyzeteket, amikor a ki-csúszás a kezét közvetlenül a fűrészlaphoz vezetheti.
-
A fűrészlapot mindig úgy helyezze be, hogy a fogai lefelé nézzenek a fűrészasztal felé.
- A fürészlapok elszakadásának elkerülése érdekében mindig a megfelelő lapfeszességet állítsa be.
- Legyen különösen óvatos, ha nem egyenletes profilú anyagot vág.
- A munkadarab visszahúzásakor a fogak beragadhatnak a vágási hézagba, különösen, ha a forgács elzárja a hézagot. Ebben az esetben állítsa le a fűrészt, húzza ki a hálózati csatlakozót, egy ékkel nyissa meg a vágási hézagot, és húzza le a munkadarabot.
- Soha ne hagyja el a munkavégzés helyét a fürész előzetes leállítása nélkül. Várja meg, hogy a fürész leálljon.
- Ne helyezzen, ragasszon és szereljen össze alkatrészeket a munkaasztalon, amíg a fűrész fut.
- Csak akkor kapcsolja be a fűrészt, miután eltávolította az anyagmaradványokat és szerszámokat a munkaasztalról. A munkaasztalon csak a megmunkálandó munkadarabot és az esetleges munkaeszközöket (ékek) hagyja fent.
- Mindig viseljen védőszemüveget.
- Ujjait tartsa biztonságos távolságban a fűrészlaptól.
- Vezesse a munkadarabot biztonságosan és szorosan tartva, soha ne tartsa lazán.
- Soha ne hagyja el a munkavégzés helyét anélkül, hogy a fűrészt előzetesen nem állítja le.
- Ügyeljen arra, hogy akkor se váljon figyelmetlenné, ha gyakorlottan bánik a fűrésszel. A figyelmetlenség súlyos sérüléseket okozhat akár egy másodperc töredéke alatt.
A biztonsági utasításokat tárolja megfelelően.
5.3 Biztonsági utasítások az elemek kezeléséhez
-
Minden esetben ügyeljen arra, hogy helyes polaritással (+ és –) használja az elemeket, az elemen megadottaknak megfelelően.
-
Az elemeket ne zárja rövidre.
-
A nem tölthető elemeket ne töltse.
-
Ne merítse le túlságosan az elemet!
-
Ne használjon vegyesen régi és új, valamint külön-böző típusú és gyártmányú elemeket! Mindig teljes készletnyi elemet cseréljen egyszerre.
-
A lemerült elemeket haladéktalanul távolítsa el a készülékből, és megfelelően ártalmatlanítsa őket! Ne dobja az elemeket a háztartási hulladékba. A hibás vagy lemerült elemeket a 2006/66/EK irányelys szerint hasznosítsa újra. Az elemeket és/vagy a készüléket a megfelelő gyűjtőpontokon adja le.
Az ártalmatlanítási lehetőségekről a községi vagy városi önkormányzatnál tájékozódhat.
-
Az elemeket ne hevítse!
-
Ne hegesszen vagy forrasszon közvetlenül az ele-
men!
-
Az elemeket ne szedje szét!
-
Az elemeket ne deformálja!
-
Az elemeket ne dobja tüzbe!
-
Az elemeket gyermekek számára nem hozzáférhető helyen tárolja.
-
Ne engedje, hogy gyermek felügyelet nélkül ele- met cseréljen!
-
Ne tárolja az elemeket tüz, tüzhely, vagy egyéb höforrás közelében.
Ne tegye ki az elemet közvetlen napsugárzásnak, meleg időben ne használja vagy tárolja járműben.
-
A nem használt elemeket eredeti csomagolásukban tárolja, és tartsa öket távol a fémtárgyaktól. A kicsomagolt elemeket ne keverje össze, ne ömlessze öket! Ez rövidzárlatot okozhat az elemben, és ennek anyagi kár, égési sérülés vagy akár tüzveszély lehet a következménye.
-
Ha hosszabb ideig nem használja a készüléket, vegye ki belőle az elemeket, kivéve, ha a készülék vészhelyzetben használandó!
-
Ha az elemböl kifolyt a sav, SOHA ne fogja meg megfelelő védőfelszerelés nélkül. Ha a kilépő folyadék a böréhez ér, azonnal mossa le az érintett börfelületet folyó vízzel. Mindenképp kerülje el, hogy a folyadék a szeméhez vagy a szájához érjen. Ilyen esetben azonnal forduljon orvoshoz.
-
Az elemek behelyezése előtt tisztítsa meg az elemek és a készülék érintkezőit.
6. Müszaki adatok
| Hálózati feszültség | 230–240 V, ~/50 Hz |
| Teljesítményfelvétel | 70 W (S1*)90 W (S2 15 perc**) |
| Löketszám | 550–1500 perc-1 |
| Emelő mozgás | 18 mm |
| Méretek, H x Sz x Ma | 665 x 310 x 340 mm |
| Forgatható asztal | 0° és 45° között balra/jobbra |
| Asztalméret | 254 x 407 mm |
| Fűrészlap hossza kb.(a két csap között) | 127 mm |
| Fűrészkar kinyúlása | 405 mm |
| Max. vágási magasság 90°-nál | 50 mm |
| Max. vágási magasság 45°-nál | 20 mm |
| Védelmi fokozat IP20 |
| Elszívócsonk ∅ 34,5 mm |
| Tömeg 8,1 kg |
A müszaki változtatás jogát fenntartjuk!
\* S1 üzemmód (folyamatos üzem)
A gép tartósan üzemeltethető a megadott teljesítménnyel
\*\* S2 üzemmód (rövid idejű üzem)
A gép rövid ideig üzemeltethető a megadott teljesít-ménnyel
Zajkibocsátási értékek
Zaj
A zajkibocsátási értékek megállapítása az EN 62841-1:2015 szabvány alapján történt.
Viseljen hallásvédőt.
A zaj következtében hallásvesztésre kerülhet sor.
L_pA hangnyomásszint 81,7 dB
K_pA bizonytalanság 3 dB
L_WA hangteljesítményszint 94,7 dB
K_WA bizonytalanság 3 dB
A megadott értékek kibocsátási értékek, ezért nem fel-tétlenül tükrözik a biztonságos munkahelyi értékeket. Habár van összefüggés az emissziós és immissziós szint között, ebből nem lehet megbízhatóan megállapí-tani, hogy szükség van-e további elővigyázatossági in-tézkedésekre. A munkaállomáson aktuálisan érvényes immissziós szintet befolyásoló tényezők közé tartozik a kitettség időtartama, a munkatér jellege, az egyéb zajforrások stb., pl. gépek és egyéb szomszédos folyamatok száma.
Az engedélyezett munkahelyi értékek is országonként eltérők lehetnek. Ez az információ azonban segíti a felhasználót abban, hogy jobban megbecsülhesse a veszélyeztetést és a kockázatot.
Csökkentse minimális szintre a zajképződést!
- Csak kifogástalan állapotban lévő eszközöket használjon.
- Rendszeresen végezze el a készülék karbantartását és tisztítását.
- Munkamódszerét igazítsa a készülékhez.
- Ne terhelje túl a készüléket.
- Szükség szerint ellenőriztesse a készüléket.
- Kapcsolja ki a készüléket, ha nem használja.
Megfelelő fűrészlapok
A kereskedelmi forgalomban kapható összes olyan csapos vagy csap nélküli fűrészlap használható, amely legalább 133 mm hosszú.
7. Üzembe helyezés előtt
7.1. Kicsomagolás
- Nyissa ki a csomagolást, és óvatosan vegye ki a készüléket.
- Távolítsa el a csomagolóanyagot, valamint a csomagolási és szállítási biztosítékokat (ha vannak).
- Ellenőrizze, hogy hiánytalan-e a szállítmány.
- Ellenőrizze a készülék és a tartozékok szállításból eredő sérüléseit.
- Lehetőség szerint a jótállási idő leteltéig őrizze meg a csomagolást.
FIGYELMEZTETÉS
A készülék és a csomagolóanyag nem játékszer! Ne engedje, hogy a gyermekek a műanyag zacs-kókkal, fóliákkal és apró részekkel játsszanak! Len-nyelés és fulladás veszélye áll fenn!
7.2. Általános megjegyzések
- Az üzembe helyezés előtt szerelje fel az összes védelmi és biztonsági berendezést.
• A fűrészlap mozogjon szabadon.
- Győződjön meg arról, hogy a feldolgozásra előkészített faanyagban nincsenek idegen testek, pl. szegek, csavarok stb.
- Mielött működteti a be-/kikapcsoló gombot, győződjön meg arról, hogy a fűrészlap helyesen van felszerelve, és hogy a mozgó alkatrészek könnyen járnak.
- A hálózati csatlakoztatás előtt győződjön meg arról, hogy az adattábla és a hálózat adatai megegyeznek.
- Csak megfelelően telepített védőérintkezővel ellátott, legalább 10 A-re biztosított csatlakozóaljzathoz csatlakoztassa a gépet.
7.3 A dekopírfűrész felszerelése mühelypadra (5.1–5.2 ábra)
A szereléshez a következőkre van szükség:
• Hatlapfejü csavar, M6 (4 db)
- Hatlapú anya, M6 (4 db)
• Alátét, ∅ 6,4 mm (8 db)
- Fúrósablon (5.2 ábra)
A szerelőanyag nem tartozik a szállított elemek közé. A használni kívánt csavarok hossza az asztallap vastagságától függően változik.
FIGYELMEZTETÉS
Sérülésveszély! A dekopírfűrészen végzett minden szerelési munkálat előtt húzza ki a hálózati csatlakozót.
- A dekopírfűrészt fából készült masszív munkaasztalra szerelje fel. Ezáltal elkerülhető a rezgések által okozott erős zajképződés.
- Jelölje ki a furatok helyét a méretek (5.2 ábra) segítségével.
- Fúrjon 4 lyukat (6 mm átmérővel) a mühelyasztalba.
-
Csavarozza a dekopírfűrészt a mühelyasztalra a hatlapfejű csavarral (E) a szerelési pontokon (3. ábra, 17. poz.) a következő sorrendben (5.1. ábra):
D Hatlapú anya
C Alátét
A Dekopírfűrész
B Munkaasztal
C Alátét
E Hatlapfejű csavar
-
Először húzza meg a hatlapú anyát (D).
8. Felépítés
FIGYELMEZTETÉS
Sérülésveszély! A dekopírfűrészen végzett minden sze-
relési munkálat előtt húzza ki a hálózati csatlakozót.
8.1 A fűrészlap felszerelése / cseréje (6–11. ábra)
FIGYELMEZTETÉS
A véletlen indítás által okozott sérülések elkerülése érdekében: A fűrészlap eltávolítása vagy cseréje előtt mindig nyomja meg a „0” gombot, és húzza ki a hálózati csatlakozót a csatlakozóaljzatból.
8.1.1 Az asztalbetét eltávolítása / behelyezése (6–11. ábra)
- Oldja ki a csillagmarkolatos csavart (3).
- Állítsa a legfelső állásba a fűrészlapvédőt (5).
- Nyúljon a fűrészasztal (6) alá, és nyomja felfelé az asztalbetétet (24).
- Ekkor az asztalbetét (24) eltávolítható.
Az asztalbetét (24) behelyezésekor ügyeljen a fűrészelő hézag helyzetére.
Az asztalbetétet (24) a 8. ábrán látható módon kell behelyezni. Különben a gép megsérülhet, amikor gérvágást végez.
8.1.2 Csapos fűrészlap leszerelése (8–11., 16., 18–20. ábra)
- A fürészlap (20) kivételéhez vegye le felfelé az asztalbetétet (24). (lásd: 8.1.1)
- Először a feszítőcsavart (10) az óramutató járásával ellentétesen elforgatva szüntesse meg a feszítést. (16. ábra)
- Tartsa a helyén a fűrészlapot, és enyhén nyomja lefelé a kinyúlókart (11) (ld. a 9. ábrán).
- Húzza ki a fűrészlapot a felső és alsó fűrészlap-
tartóból (25/28).
8.1.3 Csapos fűrészlap felszerelése (8–11., 16., 18–20. ábra)
A fürészlap fogai mindig lefelé nézzenek.
- Vezesse át a fűrészlap (20) egyik végét az asztal nyílásán. Vezesse a fűrészlap (20) csapjait a felső és alsó fűrészlapartó (25/28) megfelelő bemarásaiba.
- Először helyezze be a fűrészlapot (20) az alsó fűrészlaptartóba (28).
- Nyomja kissé lefelé a kinyúlókart (11) (lásd a 9. ábrát). Helyezze be a fűrészlapot (20) a felső fűrész-laptartóba (25).
- Ellenőrizze a fűrészlap csapjainak pozícióját a fűrészlaptartókban (25/28).
- A feszítőcsavart (10) az óramutató járásának irányába forgatva feszítse meg a fűrészlapot (20). Ellenőrizze a fűrészlap (20) feszességét. (16. ábra)
- Helyezze vissza az asztalbetétet (24). (lásd: 8.1.1)
8.1.4 Csapok nélküli fürészlap leszerelése (1., 9., 10., 18., 19., 20. ábra)
- A fűrészlap kivételéhez vegye le felfelé az asztalbetétet (24) (lásd a 8.1.1 pontot).
- Először a feszítőcsavart (10) az óramutató járá-
sával ellentétesen elforgatva szüntesse meg a fe-
szítést. (16. ábra)
- Nyomja kissé lefelé a kinyúlókart (11). (9. ábra)
- Távolítsa el a fűrészlapot oly módon, hogy előrefelé kihúzza a tartókból és az asztal nyílásán keresztül.
- Távolítsa el a fűrészlapot a szerszámbefogóból.
8.1.5 Csapok nélküli fürészlap behelyezése (opcionális) (1., 3., 16., 18., 19., 20. ábra)
A fürészlap fogai mindig lefelé nézzenek.
- A csap nélküli fűrészlapokhoz használja a szerelő-felületet (26). (3. ábra)
-
Helyezze a szerszámbefogót (27) az asztal (6) erre szolgáló szerelőfelületére (26) (lásd a 18. ábrát).
-
Tolja bele a fürészlapot a szerszámbefogó (27) nyílásába, majd húzza meg a két imbuszcsavart (18. ábra). Ügyeljen arra, hogy a fürészlap központosan legyen befogva.
- A felszerelt szerszámbefogóval rendelkező fűrészlapot vezesse át az asztal nyílásán.
- Nyomja enyhén lefelé a fűrész kinyúlókarját (11) (20. ábra, F), és a szerszámbefogó másik végét rögzítse a felső tartóba.
- A feszítőcsavart (10) az óramutató járásának irányába forgatva feszítse meg a fűrészlapot (20). (16. ábra)
- Helyezze vissza az asztalbetétet (24). (lásd: 8.1.1)
8.2 A fűrészlap feszességének ellenőrzése FIGYELMEZTETÉS
A fűrészlap behelyezése után és rendszeresen el- lenőrizze a lap feszességét.
Beszerelés után feszítse meg a fűrészlapot úgy, hogy az óramutató járásának irányába forgatja a feszítőcsavart (10).
Ha a lapfeszesség túl kicsi vagy túl nagy, akkor az alábbiak szerint járjon el:
- Forgassa a feszítőcsavart (10) a feszesség növeléséhez az óramutató járásával megegyező, a feszesség csökkentéséhez pedig az óramutató járásával ellentétes irányba. (16. ábra)
Ha a feszesség megfelelő, akkor a fürészlapnak magasan „pengő” hangot kell adnia, mint egy hárfának.
8.3 A csiszolószalag felszerelése / cseréje
8.3.1 A csiszolószalag kivétele (23–25. ábra)
- A csiszolószalag kivételéhez vegye le felfelé az asztalbetétet (24).
- Először a feszítőcsavart (10) az óramutató járá-sával ellentétesen elforgatva szüntesse meg a feszítést. (16. ábra)
- Nyomja kissé lefelé a kinyúlókart (11). (9. ábra)
- Távolítsa el a csiszolószalagot oly módon, hogy előrefelé kihúzza a tartókból és az asztal nyílá- sán keresztül.
- Távolítsa el a csiszolószalagot (d) a szerszámbefogóból (27).
8.3.2 A csiszolószalag behelyezése a tartókba (23–25. ábra)
A csiszolószalag a felhasználó irányába nézzen (lásd a 23–25. ábrát).
-
A csiszolószalagokhoz használja a szerelőfelületet (26).
-
Helyezze a szerszámbefogót (27) az asztal (6) erre szolgáló bemarásaiba.
- Tolja bele a csiszolószalagot a szerszámbefogó (27) nyílásába, majd húzza meg a két kereszthornyos csavart (27.3. ábra). Ügyeljen arra, hogy a csiszolószalag központosan legyen befogva (lásd a 23./24. ábrát).
- A felszerelt szerszámbefogóval rendelkező csiszolószalagot vezesse át az asztal nyílásán.
- Nyomja enyhén lefelé a fűrész kinyúlókarját (11) (20. ábra, F), és a szerszámbefogó másik végét rögzítse a felső tartóba.
- A feszítőcsavart (10) az óramutató járásának irányába forgatva feszítse meg a csiszolószalagot (d). (16. ábra)
- Helyezze vissza az asztalbetétet (24). (lásd: 8.1.1)
8.4 A szerszámbefogó felszerelése (23. ábra)
- Csavarja be a belső hatszög kulcsnyilású csa-
vart (27.4) a szerszámbefogó (27.1) erre szolgáló
furatába.
- Ismételje meg a folyamatot a szemközti oldalon.
- Helyezze a szerszámbefogó felső részét (27.2) a szerszámbefogó alsó részére (27.1).
- A két részt a mellékelt csavarokkal (27.3) csavarozza össze.
8.5 A szögskála finombeállítása (12. ábra) FIGYELEM
Mielőtt a készüléket használni kezdi, ellenőrizze a szögskála beállítását.
- A fűrészasztal beállításához használjon 90°-os szögbeállító idomot (29) (nem tartozik a szállított elemek közé). Ezt helyezze el a fűrészasztalnál és a fűrészlapnál (12. ábra).
- Oldja ki a csillagmarkolatos csavart (13). Állítsa át annyira a fűrészasztalt (6), hogy a fűrészlap (20) és a fűrészasztal (6) által bezárt szög 90°-os legyen.
- Húzza meg ismét a csillagmarkolatos csavart (13).
- Oldja ki a csavart (30), és forgassa a mutatót (31) a 0° jelölésére.
- Végezzen próbavágást. Ellenőrizze szögmérővel a munkadarab szögét (nem tartozik a szállított elemek közé). Szükség esetén igazítsa be a mutatót (31).
8.6 A fűrészlapvédő felszerelése (6. ábra)
- Szerelje fel a fűrészlapvédöt (5) a tartóra (4). Dugja át a csavart (46) a tartó (4) furatán, és húzza meg egy csillagcsavarhúzó és egy csavarkulcs segítségével (nem tartoznak a szállított elemek közé).
8.7 A leszorító beállítása (7. ábra)
MEGJEGYZÉS: A leszorítót (22) mindig a munkadarab magasságának megfelelően kell beállítani. De a munkadarab nem szorulhat, szabadon mozgathatónak kell lennie. A leszorító (22) biztosítékként szolgál, hogy a munkadarab ne tudjon felfelé kiszakadni, és ezáltal ne tudja károsítani a fűrészlapot (20).
- A leszorító (22) beállításához oldja ki a csillagmarkolatos csavart (3).
- Állítsa be a leszorítót (22) a munkadarab magasságának megfelelően.
- Húzza meg ismét a csillagmarkolatos csavart (3).
8.8 A lefúvó berendezés felszerelése (8. ábra)
- Győződjön meg arról, hogy a fűrészlapvédő (5) fel van hajtva.
- Dugja rá a lefúvó tömlőt (1) a (2) és (35) jelü csatlakozási pontokra a 8. ábrán látható módon.
8.9 A munkalámpa elemeinek behelyezése (17. ábra)
- Kioldással és felhajtással távolítsa el az elem tartórekeszének borítását.
- Helyezze be a tartozékként mellékelt elemeket (8). Figyelem: Ügyeljen a polaritásra!
- Szerelje fel az elem tartórekeszének fedelét fordított sorrendben.
8.10 Forgácselszívás (13. ábra)
FIGYELEM: Csak megfelelő forgácselszívó berendezéssel üzemeltesse a terméket. Ne használjon háztartási porszívót.
Csatlakoztasson megfelelő forgácselszívó berendezést (nem tartozik a szállított elemek közé) az elszívócsonkra (14).
FIGYELEM: Rendszeresen ellenőrizze és tisztítsa az elszívócsatornákat.
9. Kezelés
9.1. Általános megjegyzések
- A fürész nem önműködő módon végzi a fa vágását. A vágási müvelet a kezelő segítségével megy végbe a fadarabnak a mozgó fürészlapnál történő vezetésével.
- A fogak csak a lefelé irányuló löket során végzik a fa vágását.
-
A fadarabot lassan kell vezetni a fürészlapnál, mivel a fürészlap fogai nagyon kicsik.
-
A fűrésszel történő munkavégzés betanulásához bizonyos idő szükséges. Ezen idő alatt biztos, hogy eltörik néhány fűrészlap.
- Vastagabb faanyagok vágásánál különösen kell ügyelni arra, hogy a fűrészlap ne hajoljon be és ne forogjon el.
- Az óvatos munkavégzéssel megnövelhető a fűrész-lap élettartama.
9.2 Löketszám-szabál
yozó (2. ábra)
A löketszám-szabályozóval (16) állítható be a vágandó anyagnak megfelelő löketszám. Lágy anyagokhoz nagy löketszámot, kemény anyagokhoz kis löketszámot javaslunk.
Ha növelni kívánja a löketszámot, forgassa a löketszám-szabályozót (16) az óramutató járásával megegyező irányba. Az óramutató járásával ellentétes irányba forgatással csökkentheti a löketszámot.
9.3 Belső vágások végrehajtása
Ezzel a dekopírfűrésszel lehetőség van munkadarabok belső vágására is anélkül, hogy a munkadarab külső oldala vagy kerülete sérülne.
- Távolítsa el a fűrészlapot (20) a 8.1 pontban leírtak szerint.
- Fúrjon a munkadarabba egy furatot.
- Helyezze a furattal ellátott munkadarabot az asztalbetét (24) nyilása fölé a fürészasztalra (6).
- Szerelje fel a fűrészlapot (20) (a 8.1 pontban leírtak szerint) a munkadarab furatán keresztül, és állítsa be a fűrészlap feszességét.
- A belső vágások befejezése után távolítsa el a fű-részlapot (20) a laptartókról (a 8.1 pontban leírtak szerint).
- Vegye le a munkadarabot az asztalról.
9.4 Gérvágások végrehajtása (14. ábra)
FIGYELMEZTETÉS
Ha gérvágást végez, legyen különösen óvatos. A fűrészasztal dőlése miatt könnyebben lecsúszhat a munkadarab. Sérülésveszély áll fenn.
- Gérvágás végrehajtásához megfelelően állítsa be a leszorítóra (22) szerelt fűrészlapvédő (5) munka-asztalhoz viszonyított távolságát.
- Fordítsa el az asztalt a csillagmarkolatos csavar (13) kioldásával, és billentse a fűrészasztalt (6) a kívánt helyzetbe.
- Húzza meg a csillagmarkolatos csavart (13).
9.5 Munkavégzés a csiszolószalaggal
Ezzel a dekopírfűrésszel a munkadarab belső és külső oldalán végezhetők csiszolási munkálatok.
9.5.1 Csiszolási munkálatok a belső és külső oldalon (23–25. ábra)
- Szerelje fel a csiszolószalagot a 8.3 pontban leírtak szerint.
- A csiszolási munkálatokhoz állítsa be a megfelelő távolságot a leszorító (22) és a munkaasztal (6) között.
- Egyenletes nyomással, óvatosan vezesse a munkadarabot a csiszolószalaghoz (d).
- A csiszolási munkálatok befejezése után vegye ki a csiszolószalagot (a 8.3 pontban leírtak szerint).
Figyelem: Túl erős nyomás esetén elszakadhat a csiszolószalag.
9.6 A munkalámpa működtetése (4. ábra)
- Nyomja meg a be-/kikapcsolót (19) a munkalámpa (18) be- és kikapcsolásához.
9.7 Munkavégzés a rugalmas tengellyel (26–28. ábra)
• Távolítsa el a védősapkát (38) (26. ábra).
- Helyezze fel a rugalmas tengelyt (37) a csatlakozási pontra (39), és húzza meg a csavarokat. (27. ábra).
- Fogja be a szerszámot a fúrótokmányba (D 3,2 mm).
- Fogja meg a hajlékony tengelyt a fogantyúnál, és az alább (9.2 / 9.9) leírtak szerint állítsa be a fordulat-szám-szabályozást.
- A munka befejezése után újra vegye le a hajlékony tengelyt, és csavaria vissza a védősapkát (38).
- Figyelem: A hajlékony tengellyel történő munkavégzés során takarja le a fűrészlapot a lapvédővel (5).
9.8 Be-/kikapcsoló (15) (2. ábra)
- Bekapcsolás: Nyomja meg a zöld „I“ gombot.
- Kikapcsolás: Nyomja meg a piros „0“ gombot.
FIGYELEM
A gép a feszültségkimaradás utáni visszakapcsolás megakadályozása érdekében biztonsági kapcsolóval rendelkezik.
Ha a dekopírfűrész be van kapcsolva, és közben a hálózati áramellátás megszakad, a dekopírfűrész nem indul el újra automatikusan, ha az áramellátás helyreáll. Bekapcsoláshoz nyomja meg újra az „l” gombot.
10. Elektromos csatlakoztatás
A telepített villanymotor üzemkész állapotban van csatlakoztatva. A csatlakoztatás megfelel a vonatkozó VDE és DIN előírásoknak.
Az ügyfél által biztosított hálózati csatlakozásnak, valamint az alkalmazott hosszabbító vezetéknek meg kell felelnie ezen előírásoknak.
Sérült elektromos csatlakozóvezetékek
Az elektromos csatlakozóvezetékeken gyakran sérült a szigetelés.
Ennek okai a következők:
- Megnyomódások, ha a csatlakozóvezetékeket ablak- vagy ajtónyílásokon vezeti át
- Megtörések, amikor szakszerűtlenül vezetik vagy rögzítik a csatlakozóvezetéket
- Elnyíródások, amikor áthajtanak a csatlakozóvezetéken
- A szigetelés sérülései, amikor a vezetéket kirántják a konnektorból.
- Repedések a szigetelés elöregedése miatt.
Az ilyen sérült elektromos csatlakozóvezetékek nem használhatók, és a szigetelés sérülései miatt életveszélyesek.
Rendszeresen ellenőrizze az elektromos csatlakozóvezetékek sérüléseit. Ügyeljen arra, hogy a csatlakozóvezeték az ellenőrzéskor ne legyen az áramhálózatra csatlakoztatva.
Az elektromos csatlakozóvezetékeknek meg kell felelniük a vonatkozó VDE- és DIN-előírásoknak.
Csak H 05 VV-F jelölésű csatlakozó vezetékeket használjon.
A csatlakozókábelen kötelező a nyomtatott típusmegnevezés megléte.
Váltóáramú motor
• A hálózati feszültség 220-240 V\~ legyen.
- A legfeljebb 25 m hosszú hosszabbító vezetékek legalább 1,5 négyzetmilliméter keresztmetszettel kell rendelkezzenek.
Az elektromos berendezés csatlakoztatásait és javításait csak villanyszerelő végezze.
Információ kérése esetén a következő adatokat adja meg:
• A motor áramneme
• A gép típustáblájának adatai
Y csatlakoztatási mód
Ha megsérül a készülék hálózati csatlakozóvezetéke, akkor a veszélyek elkerülése érdekében a gyártóval, annak ügyfélszolgálatával vagy hasonló képesítéssel rendelkező szakemberrel cseréltesse ki.
11. Szállítás
- Úgy szállítsa az elektromos szerszámot, hogy a gépháznál (36) emeli meg. (26. ábra)
- Soha ne használja a védőberendezéseket a szerszám megfogására vagy szállítására.
- Ügyeljen arra, hogy a szállítás során a fűrészlap szabadon lévő része például egy védőszerkezet segítségével le legyen fedve.
12. Tisztítás, karbantartás és pótalkat- rész-rendelés
FIGYELMEZTETÉS
Bármilyen karbantartási és tisztítási munka megkezdése előtt kapcsolja ki a fűrészt és húzza ki a hálózati csatlakozót.
12.1. Tisztítás
A védőberendezéseket, levegőnyilásokat és a motorházat tartsa portól és szennyeződéstől mentesen, amennyire csak lehetséges. Javasoljuk, hogy a készüléket minden használat után közvetlenül tisztítsa meg.
12.1.1. Külső tisztítás
- Rendszeresen tisztítsa meg a készüléket egy nedves ruhával és egy kis kenőszappannal.
- Ne használjon tisztító- és oldószereket. Ezek kikezdhetik a készülék műanyag alkatrészeit.
- Ügyeljen arra, hogy ne juthasson víz a készülék belsejébe.
12.1.2. Belső tisztítás (15. ábra)
- Távolítsa el a csavart (33).
- Oldja ki a csavart (32).
- Vegye le a borítást (7).
- Alacsony nyomású sűrített levegővel fújja ki a ké-
szülék belső részét.
- Helyezze vissza a borítást (7).
- Rögzítse a csavart (32).
- Helyezze vissza a csavart (33), és húzza meg.
12.2 Karbantartás
12.2.1 Csapágyak (1. ábra)
- A vezetőgörgők csapágyainak (9) kenését legalább kb. 50 üzemóránként végezze el kiváló minőségű gépzsírral.
A készülék belsejében nincs más olyan alkatrész, amelyet karban kellene tartani.
12.2.2. Szénkefék
Túlzott szikraképződés esetén villamossági szakem-
berrel ellenőriztesse a szénkeféket.
FIGYELEM
A szénkeféket csak villamossági szakember cserélheti ki.
12.2.3. Hálózati kábel
Ha a hálózati kábel kiszakadt, megvágták vagy más formában károsodott, akkor azonnal ki kell cserélni. A motor csapágyait és belső alkatrészeit nem kell kenni!
Vegye figyelembe, hogy ennél a terméknél a következő alkatrészek használati vagy természetes kopásnak kitett elemek, illetve a következő alkatrészekre használati anyagokként van szükség.
Kopóalkatrészek*: szénkefék, fürészlap, asztalbetét
* nem feltétlenül szerepel a szállított elemek között!
Pótalkatrészeket és tartozékokat szervizközpontunktól vásárolhat. Ehhez szkennelje be a címlapon található QR-kódot.
12.4. Pótalkatrész rendelése
Pótalkatrész (a Szerviz forróvonalon keresztül való)
rendelése esetén a következő adatokat kell megadni:
- A készülék típusa
- A készülék cikkszáma (a csomagoláson, illetve az útmutatóban található)
13. Tárolás
Sötét, száraz és fagymentes, valamint gyermekek számára nem hozzáférhető helyen tárolja a készüléket és tartozékait. Az optimális tárolási hömérséklet 5 °C és 30 °C között van. Az elektromos szerszámot az eredeti csomagolásában tárolja.
14. Ártalmatlanítás és újrahasznosítás
A csomagolásra vonatkozó megjegyzések
A csomagolóanyagok újrahaszno-síthatók. Kérjük, ártalmatlanítsa a csomagolásokat környezetbarát módon.
Megjegyzések az elektromos és elektronikai berendezések ártalmatlanításáról (törvényi rendelkezések)
A leselejtezett elektromos és elektronikai berendezések nem minősülnek kommunális hulladéknak, hanem szelektíven gyűjtendők, illetve le kell adni öket ártalmatlanításra!
- A leselejtezett akkumulátorokat és elemeket, melyek nincsenek rögzített módon telepítve a készülékbe, leadás előtt roncsolásmentesen el kell távolítani! Ezek ártalmatlanítását az akkumulátorok hulladékkezelésére vonatkozó törvény szabályozza.
- Az elektromos és elektronikai berendezések tulajdonosát, illetve használóját törvény kötelezi a berendezések leadására az élettartamuk lejártával.
- A végfelhasználó saját maga viseli a felelősséget adatainak törléséért az ártalmatlanítandó készülékről!
- Az áthúzott kuka ikonja arra utal, hogy a leselejte-zett elektromos és elektronikai berendezések nem minősülnek kommunális hulladéknak, és külön kell őket ártalmatlanítani.
- A leselejtezett elektromos és elektronikai berendezéseket az alábbi átvevőhelyeken lehet díjmentesen leadni újrahasznosításra:
- Önkormányzati hulladékszigetek és gyűjtőhelyek (kerületi, illetve települési hulladékudvarok)
- Az elektronikai berendezés vásárlásának helyszíne (telephellyel rendelkező vagy online forgalmazó), amennyiben a kereskedő kötelezhető a visszavételre, vagy önkéntesen vállalja azt.
- Készülékfajtánként legfeljebb három darab, 25 cm-t élhosszúságot meg nem haladó leselejtezett berendezést anélkül lehet térítésmentesen visszavinni a gyártónak, hogy előtte új készüléket vásárolt volna nála, illetve ugyanígy leadhatja öket az Ön közelében található illetékes gyűjtőhelyen is.
- A gyártók és forgalmazók további, kiegészítő visszavételi rendelkezéseiről az adott szolgáltató ügyfélszolgálatán tájékozódhat.
- Ha magánháztartásába kiszállítással rendelt új elektronikai berendezést a gyártótól, akkor végfelhasználóként a gyártótól kérheti a régi berendezés díjtalan elszállítását. Ennek érdekében vegye fel a kapcsolatot a gyártó ügyfélszolgálatával.
- A fentebb közöltek csak azokra a berendezésekre vonatkoznak, melyeket az Európai Unióban telepítettek és értékesítettek, és így a 2012/19/EU európai irányelv hatálya alá tartoznak. Az Európai Unión kívüli országban a fentiektől eltérő rendelkezések vonatkozhatnak a leselejtezett elektromos és elektronikai berendezések ártalmatlanítására.
Az akkumulátorok ártalmatlanítására vonatkozó megjegyzések (törvényi rendelkezések)
A leselejtezett akkumulátorok és elemek nem minősülnek kommunális hulladéknak, hanem szelektíven gyűjtendők, illetve le kell adni őket ártalmatlanításra!
- Az akkumulátorok és elemek biztonságos kivételére vonatkozó tudnivalókért, illetve a típusukkal és vegyi összetételükkel kapcsolatos információkért forduljon a készülék kezelési és szerelési útmutatójában foglalt részletes ismertetőhöz.
- Az akkumulátorok és elemek tulajdonosát, illetve használóját törvény kötelezi a leadásukra az élettartamuk lejártával. A visszaadási lehetőség a háztartásban szokványos mennyiségre korlátozódik.
- A leselejtezett akkumulátorok és elemek káros anyagokat és nehézfémeket tartalmazhatnak, melyek károsak lehetnek a környezetre és az egészségre. A leselejtezett akkumulátorok és elemek újrahasznosítása és a bennük található nyersanyagok felhasználása jelentősen hozzájárul ezek védelméhez.
- Az áthúzott kuka ikonja arra utal, hogy az akkumulátorok és elemek nem minősülnek kommunális hulladéknak, és külön kell őket ártalmatlanítani.
-
Ha az áthúzott kuka ikonja alatt megtalálható a Hg, Cd vagy Pb felirat is, akkor ezek az alábbiakra vonatkoznak:
-
Hg: Az akkumulátor több mint 0,0005% higanyt tartalmaz
- Cd: Az akkumulátor több mint 0,002% kadmiumot tartalmaz
-
Pb: Az akkumulátor több mint 0,004 % ólmot tartalmaz
-
Az akkumulátorokat és elemeket az alábbi átvevőhelyeken lehet díjmentesen leadni újrahasznosításra:
- Önkormányzati hulladékszigetek és gyűjtőhelyek (kerületi, illetve települési hulladékudvarok)
- Az akkumulátorok és elemek értékesítési helyén
- A készülékek leselejtezett akkumulátorainak országos visszavételi rendszerének átvételi pontjai
- A gyártó kijelölt átvételi pontja (ha nem tagja az országos visszavételi hálózatnak)
- A fentebb közöltek csak azokra az akkumulátorokra és elemekre, melyeket az Európai Unióban értékesítettek, és így a 2006/66/EK európai irányelv hatálya alá tartoznak. Az Európai Unión kívüli országban a fentiektől eltérő rendelkezések vonatkozhatnak a leselejtezett akkumulátorok és elemek ártalmatlanítására.
15. Hibaelhárítás
FIGYELMEZTETÉS
Bármilyen karbantartási és tisztítási munka megkezdése előtt kapcsolja ki a fűrészt és húzza ki a hálózati csatlakozót.
| Üzemzavar Lehetséges ok Megoldás |
| A motor leállítását követően a csap nélküli fűrészlap kiold | A szerszámbefogó (27) fűrészlapszorító csavarja nincs elég szorosan meghúzva | Húzza meg szorosan a szerszámbefogó (27) fűrészlapszorító csavarját |
| A motor nem indul be | Hibás a hosszabbító vezeték Cserélje ki a hosszabbító vezetéket |
| Rossz a csatlakozás a motornál vagy a kapcsolónál | Villamos szakemberrel ellenőriztesse |
| Hibás a motor vagy a kapcsoló Villamos szakemberrel ellenőriztesse |
| Eltörnek a fűrészlapok | Hibásan van beállítva a feszesség Állítsa be a helyes feszességet |
| A terhelés túl nagy Lassabban vezesse a munkadarabot |
| Nem megfelelő a fűrészlap típusa Használjon megfelelő fűrészlapokat |
| Nem egyenesen vezetik a munkadarabot | Kerülje az oldalirányú nyomást |
| A fűrészlap kileng, nem egyenesen van beállítva. | A tartók nincsenek beállítva Lazítsa meg a tartók rögzítőcsavarjait. Állítsa függőleges pozícióba a tartókat, húzza meg újra a csavarokat. |
A nyilvánvaló hibákat ki kell jelenteni számított 8 napon belül az áruk, különben a vevő elveszti minden igényt az ilyen hibák. Kínálunk garanciát a gépeinket a megfelelő kezelés időtartamának hallgatólagos garancia a szállítás időpontját oly módon, hogy cserélje ki minden egyes része ezen idő alatt észlelhető a sorban anyag-vagy gyártási legyen hiábavaló, ingyen. Az alkatrészeket, hogy nem termel magunkat, hogy csak olyan garanciát, hiszen jogosultak jótállási igények beszállítókkal szemben. A költségek beillesztése az új részek a vevőnek. Átalakítása és csökkentése követelések és egyéb kártérítési igények ki vannak zárva.
Gwarancja PL
