BRUGSANVISNING Deco Flex SL SCHEPPACH

Dekupørsav med eksibel akselOversættelse fra den oprindelige betjeningsvejledning

5. Säkerhetsanvisningar

Forklaring til symbolerne på maskinen Advarsel - Læs brugsanvisningen for at reducere risikoen for personskader Brug støvmaske. Når der arbejdes med træ og andre materialer, kan der opstå sundhedsfarligt støv. Asbestholdigt materiale må ikke bearbejdes! Brug høreværn! Brug beskyttelsesbriller. Gnister, der opstår under arbejdet, eller splinter, spåner og støv, der springer ud af apparatet, kan forringe synet. Pas på! Fare for tilskadekomst! Undlad at række hånden ind i den kørende savklinge! Produktet opfylder gældende EU-direktiver. Produktet opfylder gældende serbiske direktiver.www.scheppach.com

Producent: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Kære kunde, Vi ønsker dig rigtig god fornøjelse og held og lykke med arbejdet med dit nye apparat. Bemærk: Iht. den gældende lov om produktansvar hæfter produ- centen af denne maskine ikke for skader, der opstår på eller i forbindelse med denne maskine i forbindelse med:

• Tilsidesættelse af brugsanvisningen,

• reparationer gennemført af tredjemand og/eller af ikke autoriserede fagfolk

• indbygning og udskiftning af ikke originale reservedele

• brug i strid med formålet

• Svigt af det elektriske anlæg som følge af tilsidesæt- telse af de elektriske forskrifter og VDE-bestemmel- serne 0100, DIN 57113 / VDE0113. Vær opmærksom på følgende: Læs hele brugsanvisningens tekst igennem før monte- ring og før ibrugtagning. Formålet med denne brugsanvisning er at gøre det let- tere for dig at lære apparatet at kende og benytte det som tilsigtet. Brugsanvisningen indeholder vigtige oplysninger om, hvordan man bruger apparatet sikkert, professionelt og økonomisk, og hvordan man undgår farer, sparer reparationsomkostninger, reducerer driftsstop og øger apparatets driftssikkerhed og levetid. Udover sikkerhedsbestemmelserne i denne brugsan- visning skal de forskrifter vedr. brug af apparatet, der måtte gælde i det enkelte land (brugslandet), overhol- des til punkt og prikke. Opbevar brugsanvisningen i nærheden apparatet; pak den ind i en plastikpose, så den er beskyttet mod snavs og fugt. Den skal læses og overholdes nøje af alle be- tjeningspersoner, før arbejdet startes. Arbejde på apparatet på kun udføres af personer, der er instrueret i brug af apparatet, og som er informeret om de dermed forbundne farer. Den lovmæssige mind- stealder skal overholdes. Ud over sikkerhedsanvisningerne i denne brugsanvis- ning og de særlige forskrifter, der gælder i brugslandet, skal de almindeligt anerkendte, tekniske regler, der gælder i forbindelse med brug af træbearbejdningsma- skiner, overholdes. Vi fraskriver os ethvert ansvar for uheld eller skader, der måtte opstå som følge af manglende overholdelse af denne vejledning og sikkerhedsinstrukserne.

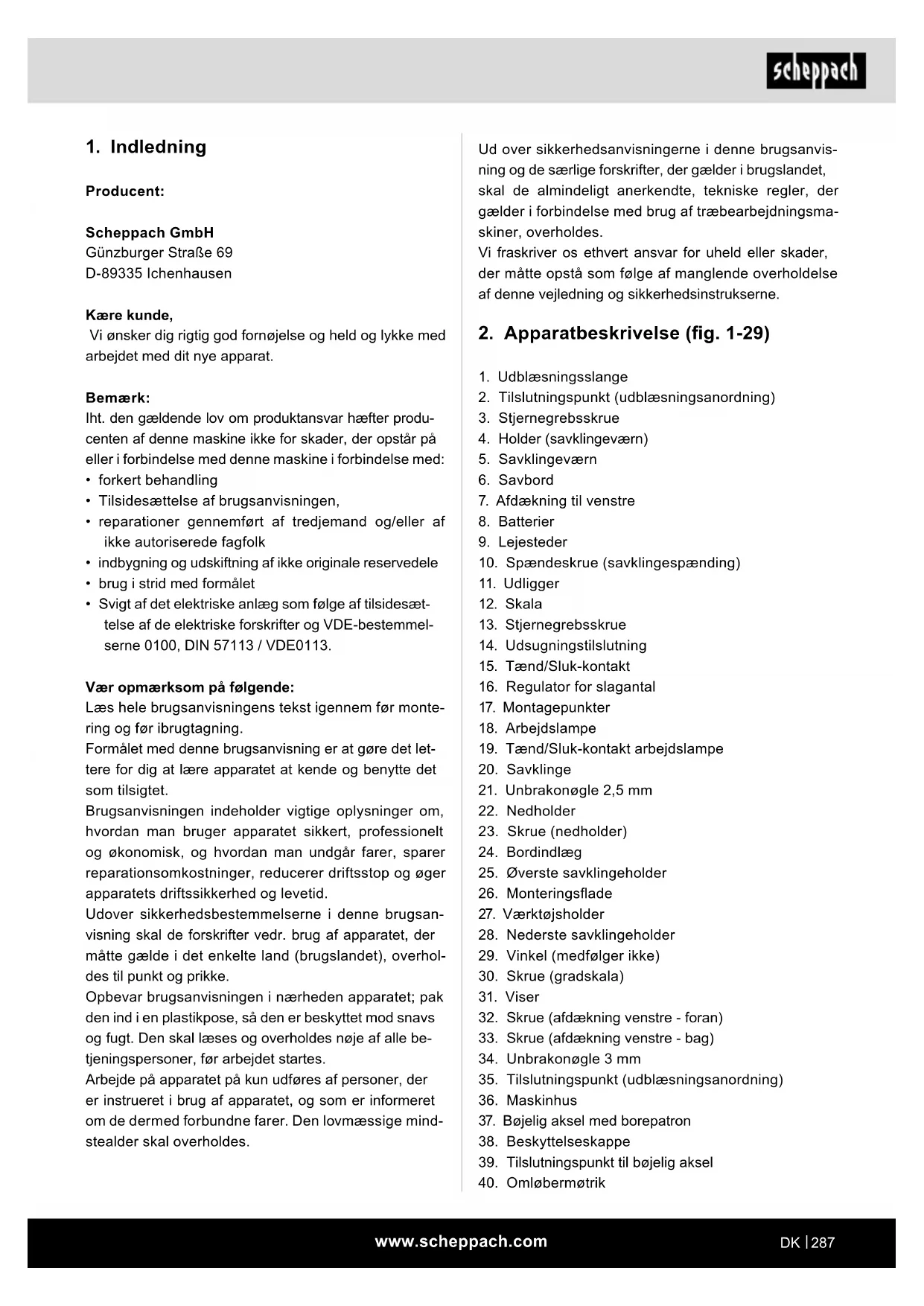

2. Apparatbeskrivelse (g. 1-29)

1. Udblæsningsslange

2. Tilslutningspunkt (udblæsningsanordning)

7. Afdækning til venstre

10. Spændeskrue (savklingespænding)

14. Udsugningstilslutning

15. Tænd/Sluk-kontakt

19. Tænd/Sluk-kontakt arbejdslampe

21. Unbrakonøgle 2,5 mm

29. Vinkel (medfølger ikke)

35. Tilslutningspunkt (udblæsningsanordning)

• Værktøjsholder underdel (2x) (27.1)

• Værktøjsholder overdel (2x) (27.2)

• Skruer til værktøjsholder (4x) (27.3)

• Unbrakoskrue til værktøjsholder (4x) (27.4)

• Spændeskive (2x) (a)

Dekupørsaven benyttes til savning i kantet træ eller andre materialer, såsom plexiglas, glasber, skumstof, gummi, læder og kork. Brug ikke saven til savning af rundt materiale. Rundt materiale kan let kippe. Fare for tilskadekomst! Dele kan slynges ud! Apparatet må kun bruges som tilsigtet. Enhver anden form for brug falder uden for den korrekte anvendelse. Brugeren, ikke producenten, bærer ansvaret for mate- rielle skader eller personskader af enhver art, der måt- te opstå som følge heraf. Vær opmærksom på, at vores apparater ikke er kon- strueret til erhvervsmæssig, håndværksmæssig eller industriel brug. Vi fraskriver os ansvaret, hvis apparatet bruges i erhvervs-, håndværks- eller industrivirksom- heder samt til lignende arbejde.

• Der må kun bruges savklinger, som er egnet til ma- skinen.

• Tilsigtet anvendelse omfatter også overholdelse af sikkerhedsanvisningerne og monteringsvejledningen samt driftsanvisningerne i betjeningsvejledningen.

• Personer, der betjener og vedligeholder maskinen, skal være fortrolige med denne og være informeret om mulige farer.

• Derudover skal de gældende uheldsforebyggende forskrifter overholdes meget nøje.

• Andre, generelle regler inden for arbejdsmedicinske og sikkerhedstekniske områder skal overholdes.

• Hvis der foretages ændringer på maskinen, bortfal- der producentens ansvar for deraf følgende skader. Restrisici Selv om man betjener elværktøjet forskriftsmæs- sigt, vil der stadigvæk være restrisici at tage højde for. Følgende farer kan opstå i sammenhæng med elværktøjets design og udførelse:

• Lungeskader, hvis der ikke bruges egnet støvmaske.

• Høreskader, hvis der ikke bruges egnet høreværn.

• Ulykkesfare ved håndberøring i værktøjets skære- zone, hvor der ikke ndes afskærmning.

• Fare for tilskadekomst ved skift af værktøj (snitsår).

• Arbejdsemnet vælter på grund af for lille støtteade.

• Berøring af skæreværktøj.

• Udslyngning af dele fra grene og emner.

5. Sikkerhedsforskrifter

5.1 Generelle sikkerhedsforskrifter for elværktøj

m ADVARSEL! Læs alle sikkerhedsforskrifter, anvisninger, illustrationer og tekniske data, der følger med dette elværktøj. Følges de følgende in- struktioner ikke nøje som beskrevet, kan dette føre til elektrisk stød, brand og/eller alvorlige personskader. Opbevar alle sikkerhedsforskrifter og anvisninger til fremtidig brug. Udtrykket ”elværktøj”, der er anvendt i sikkerhedsfor- skrifterne, henviser til lysnet-drevne elværktøjer (med lysnetkabel) eller til batteridrevne elværktøjer (uden lysnetkabel).

1. Arbejdspladssikkerhed

a) Hold arbejdsområdet rent og godt oplyst. Uor- den eller uoplyste arbejdsområder kan føre til ulyk- ker. b) Arbejd ikke med elværktøjet i eksplosionsfar- lige omgivelser, hvor der ndes brændbare væsker, gasser eller støv. Elværktøj genererer gnister, der kan antænde støv eller dampe. c) Hold børn og andre personer på afstand, når der arbejdes med elværktøjet. Hvis du bliver distraheret, risikerer du at miste kontrollen over elværktøjet.www.scheppach.com

2. Elektrisk sikkerhed

a) Elværktøjets tilslutningsstik skal passe til stikkontakten. Stikket må ikke ændres på no- gen måde. Undlad brug af adapterstik sammen med elektrisk jordet elværktøj. Uændrede stik og passende stikkontakter mindsker risikoen for at få stød. b) Undgå kropskontakt med jordede overader som rør, varmeapparater, komfurer og køleska- be. Der er øget risiko for elektrisk stød, hvis din krop er jordforbundet. c) Hold elværktøj på afstand af regn og fugt. Ind- trængning af vand i et elværktøj øger risikoen for at få stød. d) Brug ikke tilslutningsledningen til at bære eller ophænge elværktøjet eller til at trække stikket ud af stikkontakten med. Hold tilslutningsled- ningen på afstand af varme, olie, skarpe kanter eller bevægelige dele. Beskadigede eller sam- menltrede tilslutningsledninger øger risikoen for at få stød. e) Når du arbejder udendørs med et elværktøj, må du kun bruge forlængerledninger, som også er egnet til udendørs brug. Brug af forlæn- gerledning, der er egnet til udendørs brug, reduce- rer risikoen for at få elektrisk stød. f) Hvis brug af elværktøjet i fugtigt miljø er uund- gåelig, skal du bruge en fejlstrømsafbryder. Brug af et fejlstrømsrelæ mindsker risikoen for at få elektrisk stød.

3. Personers sikkerhed

a) Vær opmærksom, vær agtpågivende på, hvad du gør, og arbejd altid fornuftigt med et el- værktøj. Brug ikke et elværktøj, hvis du er træt eller påvirket af narkotika, alkohol eller medi- kamenter. Et øjebliks uagtsomhed, mens elværk- tøjet bruges, kan føre til alvorlige personskader. b) Brug personlige værnemidler og altid beskyt- telsesbriller. Brug af personlige værnemidler såsom støvmaske, skridsikre sikkerhedssko, be- skyttelseshjelm eller høreværn, afhængigt af hvad elværktøjet bruges til, mindsker risikoen for per- sonskader. c) Undgå utilsigtet ibrugtagning. Sørg for, at el- værktøjet er slukket, før du tilslutter, opsamler eller bærer det hen til strømforsyningen og/ eller batteriet. Hvis du holder ngeren på kontakten, mens du bærer elværktøjet eller tilslutter det til strømforsy- ningen, kan dette forårsage ulykker. d) Fjern indstillingsværktøj eller skruenøgler, inden du tilslutter elværktøjet. Værktøj eller nøgler, som måtte bende sig i en roterende del af elværktøjet, kan medføre personskader. e) Undgå unormale kropsholdninger. Sørg for at stå sikkert, og hold altid ligevægten. På denne måde kan du bedre kontrollere elværktøjet, hvis der opstår uventede situationer. f) Brug egnet tøj. Brug ikke løstsiddende tøj eller smykker. Hold hår og tøj på afstand af bevæ- gelige dele. Løstsiddende tøj, smykker eller langt hår kan blive viklet ind i bevægelige dele. g) Hvis der kan monteres støvudsugnings- og opsamlingsudstyr, skal sådant tilsluttes og anvendes korrekt. Brug af støvudsugning kan mindske faren pga. støv. h) Forlad dig ikke på falsk sikkerhed, og overskrid ikke sikkerhedsreglerne for elværktøjer, selvom du evt. føler dig fortrolig med elværktøjet efter længere tids brug. Skødesløse handlinger kan føre til alvorlige personskader på en brøkdel af et sekund.

4. Anvendelse og behandling af elværktøjet

a) Undlad at overbelaste elværktøjet. Til arbejdet skal man benytte det hertil beregnede elværk- tøj. Du arbejder bedre og mere sikkert med det passende elværktøj i det angivne e󰀨ektområde. b) Brug aldrig et elværktøj med defekt kontakt. Et elværktøj, der ikke kan tændes eller slukkes, er farligt og skal repareres. c) Træk stikket ud af stikkontakten, og/eller fjern et udtageligt batteri, før du foretager juste- ringer på enheden, skifter værktøjsdele eller lægger elværktøjet fra dig. Denne forholdsregel forhindrer utilsigtet start af elværktøjet. d) Opbevar ubenyttet elværktøj utilgængeligt for børn. Lad ikke personer bruge elværktøjet, som ikke er fortrolige med det, eller som ikke har læst denne vejledning. Elværktøjer er farlige i hænderne på uerfarne personer. e) Elværktøjer og indsatsværktøjer skal ple- jes omhyggeligt. Kontrollér med jævne mel- lemrum, om bevægelige dele fungerer, som de skal, og at de ikke sidder fast, om dele er brækket eller beskadiget på en sådan måde, at elværktøjets funktion er forringet.www.scheppach.com

Få beskadigede dele repareret eller udskiftet, før elværktøjet tages i brug. Mange ulykker skyl- des dårligt vedligeholdt elværktøj. f) Hold skæreværktøj skarpt og rent. Omhygge- ligt plejet skæreværktøj med skarpe skærekanter sætter sig mindre hyppigt fast og er lettere at føre. g) Brug elværktøj, tilbehør, indsatsværktøjer osv. i henhold til disse instruktioner. Tag hen- syn til arbejdsvilkårene og den aktivitet, der skal udføres. Brug af elværktøj til andre formål end de tilsigtede kan medføre farlige situationer. h) Hold greb og gribeader tørre, rene og fri for olie og fedt. Glatte greb og gribeader umuliggør sikker betjening af og kontrol med elværktøjet i uforudsete situationer.

a) Elværktøjet må kun repareres af uddannet fag- personale, og der må kun bruges originale re- servedele. Dette sikrer, at elværktøjet også frem- over er sikkert at benytte. ADVARSEL Dette elværktøj fremstiller et elektromagnetisk felt un- der driften. Dette felt kan under bestemte omstændig- heder forringe aktive eller passive medicinske implan- tater. For at forringe faren for alvorlige kvæstelser eller kvæstelser med døden til følge anbefales det personer med medicinske implantater at gå til læge og kontakte producenten af det medicinske implantat, før elværk- tøjet betjenes.

5.2 Sikkerhedsforskrifter for dekupørsave

• I en nødsituation skal maskinen slukkes umiddelbart og netstikket trækkes ud.

• Vær hele tiden opmærksom på alle disse forskrifter, før og under arbejdet med saven.

• Brug ikke saven til at save i brændetræ.

• Maskinen er udstyret med en sikkerhedsafbryder, så den ikke genstarter af sig selv efter spændingsfald.

• Ved brug af forlængerledning skal du kontrollere, at ledningens tværsnit er tilstrækkeligt stort i forhold til savens strømforbrug. Mindste tværsnit 1,5 mm

• Anvendes kabeltromle, skal ledningen være rullet helt ud.

• Personer, som arbejder med maskinen, må ikke di- straheres under arbejdet.

• Savklinger må ikke bremses ned ved at trykke ind på siden af dem, når maskinen slukkes.

• Isæt kun skærpede savklinger uden revner og de- formeringer.

• Savklinger med fejl skal omgående skiftes ud.

• Brug ikke savklinger, som ikke er i overensstemmel- se med de mærkedata, som er nævnt i denne betje- ningsvejledning.

• Kontroller, at alle anordninger, som dækker savklin- gen, fungerer fejlfrit.

• Sikkerhedsanordninger på maskinen må ikke afmon- teres eller sættes ud af kraft.

• Beskadigede eller fejlbehæftede beskyttelses- anordninger skal omgående erstattes af nye.

• Sav ikke i emner, som er for små til, at de kan holdes sikkert i hånden.

• Belast ikke maskinen så meget, at den står helt stille.

• Pres altid arbejdsemnet fast ind mod arbejdspladen.

• Fjern aldrig løse splinter, spåner eller fastklemte trædele, mens savklingen kører.

• Sluk maskinen, inden forstyrrelser på det blokerede indsatsværktøj afhjælpes. Træk netstikket ud. Fjern blokeringen. Pas på! Fare for personskade pga. savklingen! Brug beskyttelseshandsker! Foretag en testkørsel uden arbejdsemne. Usædvanlig støj eller svingninger må ikke forekomme. I givet fald skal ma- skinen slukkes og producenten kontaktes.

• Omstillinger samt indstillings-, måle- og rengørings- arbejde skal udføres med motoren slukket. Træk netstikket ud.

• Kontroller, at nøglerne og indstillingsværktøj er fjer- net, før værktøjet tændes.

• Sluk motoren, og træk stikket ud af stikkontakten, når du forlader arbejdsstedet.

• Arbejde med el-installation, reparation og vedligehol- delse skal udføres af fagfolk.

• Alle beskyttelses- og sikkerhedsanordninger skal genmonteres omgående efter udført reparation eller vedligeholdelse.

• Producentens anvisninger vedrørende sikkerhed, ar- bejdsmåde og vedligeholdelse samt målene, som er angivet i de tekniske data, skal overholdes.

• Relevante bestemmelser vedrørende ulykkesfore- byggelse og øvrige almindeligt anerkendte sikker- hedstekniske regler skal overholdes.

• Saven er udelukkende beregnet til indendørs instal- lering.

• Arbejdsemner, som er mindre end klingeværnet, kan forårsage kvæstelser af hænder og ngre. Brug eg- nede hjælpemidler!

• Undgå forkrampede håndstillinger, når du fører ar- bejdsemnet, og stillinger, hvor hånden vil støde direkte ind i savklingen, hvis arbejdsemnet glider ud af hånden.www.scheppach.com

8. Hverken svejs eller lod direkte på batterier!

9. Skil ikke batterier ad!

10. Deformer ikke batterier!

11. Kast ikke batterier i ilden!

12. Opbevar batterier uden for børns rækkevidde.

13. Børn skal være under opsyn, hvis de skifter batterier!

14. Opbevar ikke batterier i nærheden af ild, komfurer

eller andre varmekilder. Udsæt ikke batteriet for direkte solstråler og opbevar det ikke i køretøjer, når det er varmt.

15. Opbevar ubrugte batterier i den originale embal-

lage og hold dem væk fra metalgenstande. Bland ikke udpakkede batterier og yt ikke rundt på dem! Dette kan føre til kortslutning på batteriet og der- med til beskadigelser, forbrændinger eller endda til fare for brand.

16. Tag batterier ud af apparatet, hvis dette ikke bruges

i længere tid, medmindre det er til nødstilfælde!

17. Tag ALDRIG fat i batterier, der er løbet ud, uden

passende beskyttelse. Kommer den udløbende væske i kontakt med huden, skal dette område af huden straks skylles under rindende vand. Forhin- dr i hvert fald, at øjne og mund kommer i kontakt med væsken. Gå i dette tilfælde straks til læge.

18. Rengør batterikontakter og modkontakter i appa-

ratet, før batterierne lægges i.

Slagbevægelse 18 mm Mål L x B x H 665 x 310 x 340 mm Bord svingbart 0° til 45° til venstre/højre Bordstørrelse 254 x 407 mm Savklingelængde ca. (mellem begge pins) 127 mm Savarmsprojektion 405 mm Snithøjde maks. ved 90° 50 mm Snithøjde maks. ved 45° 20 mm Beskyttelsesgrad IP20 Udsugningsstuds ø 34,5 mm Vægt 8,1 kg Forbehold for tekniske ændringer! *Driftsfunktion S1 (kontinuerlig drift) Maskinen kan køre kontinuerligt med den angivne e󰀨ekt

• Isæt altid savklingen således, at tænderne peger nedad mod savbordet.

• Indstil altid den rigtige klingespænding, så savklin- gerne ikke revner.

• Savning i materiale med uregelmæssige skærepro- ler kræver særlig forsigtighed.

• Når arbejdsemnet trækkes tilbage kan tænder sæt- te sig fast i snitfugen, især hvis fugen blokeres af savspån. I så tilfælde bør saven standses, netstikket trækkes ud, og snitfugen åbnes med en kile, så ar- bejdsemnet kan trækkes ud.

• Forlad aldrig arbejdsstedet uden først at standse sa- ven. Vent, indtil saven står helt stille.

• Dele må ikke sættes, klæbes eller bygges sammen på arbejdsbordet, mens saven kører.

• Vent med at tænde for saven, til materialerester og værktøj er blevet fjernet fra arbejdsbordet. Lad kun arbejdsemnet og eventuelle hjælpemidler (kiler) være på arbejdsbordet.

• Før arbejdsemnet stabilt og sikkert, og hold det hele tiden fast.

• Forlad aldrig arbejdsstedet uden først at standse saven.

• Pas på ikke at miste koncentrationen, efter at du er begyndt at føle dig fortrolig med arbejdet. Et øjebliks uagtsomhed kan føre til svære kvæstelser inden for brøkdele af et sekund. Opbevar sikkerhedsforskrifterne et sikkert sted.

5.3 Sikkerhedsforskrifter for omgang med batterier

1. Vær altid opmærksom på, at batterierne sættes

rigtigt i (+ - og – -poler) iht. det, der er angivet på batteriet.

2. Kortslut ikke batterier.

3. Oplad ikke batterier, der ikke er egnet til genop-

4. Aad ikke batteriet for meget!

5. Bland ikke gamle og nye batterier samt batterier

af forskellig type eller fra forskellige producenter! Skift alle batterier fra en pool på samme tid.

6. Fjern omgående opbrugte batterier fra apparatet

og bortskaf dem korrekt! Bortskaf aldrig batterier- ne med husholdningsa󰀨aldet. Defekte eller brugte batterier skal genvindes iht. direktivet 2006/66/EF. Indlever batterier og/eller maskinen på genbrugs- stationen. Kontakt kommunen for at få nærmere oplysninger om genbrugsstationer og indsamling af genbrug lokalt.

7. Opvarm ikke batterier!www.scheppach.com
