BRUKSANVISNING Deco Flex SL SCHEPPACH

3 dB Ljude󰀨ektnivå L

38. Beskyttelseskappe

• Udslyngning af dele fra grene og emner.

• Kontrollér maskinen og tilbehørsdelene for trans- portskader.

(10) ved at skrue denne i urets retning. (g. 16)

4. Skru de to dele sammen med de medfølgende

1. Man indstiller nedholderen (22) ved at løsne stjer-

terne (2) og (35), som vist i Fig. 8.

8.9 Indsætning af batterier i arbejdslampen (g. 17)

1. Fjern afdækningen fra batterirummet ved at løsne

(10) ved at skrue denne i urets retning. (g. 16)

2. Drej bordet ved at løsne stjernegrebsskrue (13), og

1. Fjern savklingen (20), som beskrevet under 8.1.

5. Fjern savklingen (20) fra klingeholderen, når du

12. Rengøring, vedligeholdelse og

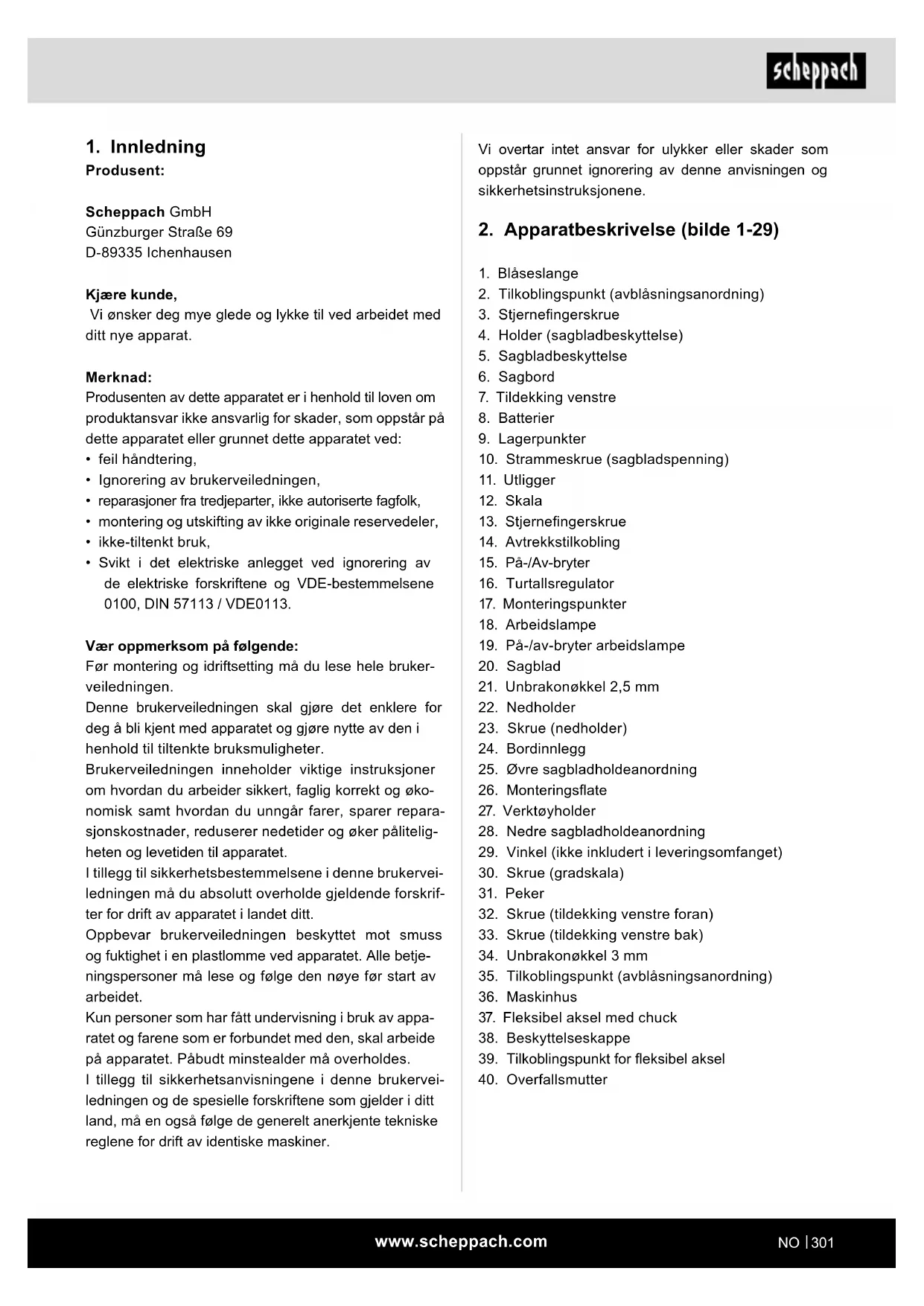

Forklaring av symbolene på apparatet Advarsel - Les brukerveiledningen for å redusere risikoen for personskader. Bruk støvmaske. Ved bearbeiding av tre og andre materialer, kan det oppstå helseskadelig støv. Materiale som inneholder asbest skal ikke bearbeides! Bruk hørselsvern! Bruk vernebrille. Gnister som oppstår under arbeidet eller splinter, spon og støv som kommer ut av apparatet, kan forårsake redusert sikt. Obs! Fare for personskader! Ikke grip inn i et løpende sagblad! Produktet tilsvarer de aktuelle europeiske direktivene. Produktet er i samsvar med gjeldende serbiske retningslinjer.www.scheppach.com

Vi overtar intet ansvar for ulykker eller skader som oppstår grunnet ignorering av denne anvisningen og sikkerhetsinstruksjonene.

5. Sagbladbeskyttelse

19. På-/av-bryter arbeidslampe

38. Beskyttelseskappe

Produsent: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Kjære kunde, Vi ønsker deg mye glede og lykke til ved arbeidet med ditt nye apparat. Merknad: Produsenten av dette apparatet er i henhold til loven om produktansvar ikke ansvarlig for skader, som oppstår på dette apparatet eller grunnet dette apparatet ved:

• Ignorering av brukerveiledningen,

• reparasjoner fra tredjeparter, ikke autoriserte fagfolk,

• montering og utskifting av ikke originale reservedeler,

• Svikt i det elektriske anlegget ved ignorering av de elektriske forskriftene og VDE-bestemmelsene 0100, DIN 57113 / VDE0113. Vær oppmerksom på følgende: Før montering og idriftsetting må du lese hele bruker- veiledningen. Denne brukerveiledningen skal gjøre det enklere for deg å bli kjent med apparatet og gjøre nytte av den i henhold til tiltenkte bruksmuligheter. Brukerveiledningen inneholder viktige instruksjoner om hvordan du arbeider sikkert, faglig korrekt og øko- nomisk samt hvordan du unngår farer, sparer repara- sjonskostnader, reduserer nedetider og øker pålitelig- heten og levetiden til apparatet. I tillegg til sikkerhetsbestemmelsene i denne brukervei- ledningen må du absolutt overholde gjeldende forskrif- ter for drift av apparatet i landet ditt. Oppbevar brukerveiledningen beskyttet mot smuss og fuktighet i en plastlomme ved apparatet. Alle betje- ningspersoner må lese og følge den nøye før start av arbeidet. Kun personer som har fått undervisning i bruk av appa- ratet og farene som er forbundet med den, skal arbeide på apparatet. Påbudt minstealder må overholdes. I tillegg til sikkerhetsanvisningene i denne brukervei- ledningen og de spesielle forskriftene som gjelder i ditt land, må en også følge de generelt anerkjente tekniske reglene for drift av identiske maskiner.www.scheppach.com

• Foretas det endringer på maskinen, påtar ikke pro- dusenten seg noe ansvar for skader som kan oppstå som følge av dette. Resterende risikoer Også når dette El-verktøyet håndteres forskrifts- messig, er det restfarer. Følgende farer kan opptre i sammenheng med konstruksjonsmåten og utfø- relsen av dette elektroverktøyet:

• Skader på lungene, hvis man ikke bruker egnet støv- beskyttelsesmaske.

• Skader på hørselen, hvis man ikke bruker egnet hørselsvern.

• Fare for ulykker ved kontakt med hendene i ikke til- dekket skjæreområde til verktøyet.

• Fare for personskader ved skifte av verktøy (fare for kuttskader).

• Klemskader på ngrene.

• Fare i forbindelse med tilbakeslag.

• Vipping av arbeidsstykket på grunn av ikke tilstrek- kelig anleggsate til arbeidsstykket.

• Berøring av kutteverktøyet.

• Utkasting av kviststykker og deler av arbeidsstykker.

5. Sikkerhetsinstruksjoner

5.1 Generelle sikkerhetsinstruksjoner for

el-verktøy m ADVARSEL! Les alle sikkerhetsinstruksjoner, anvisninger, illustrasjoner og tekniske data, som er vedlagt el-verktøyet. Unnlatelse av å overholde de påfølgende anvisningene kan føre til elektrisk støt, brann og/eller alvorlige personskader. Oppbevar alle sikkerhetsinstruksjoner og anvis- ninger for framtiden. Begrepet ”El-verktøy” som brukes i sikkerhetsin- struksjonene gjelder for strømdrevne el-verktøy (med strømledning) eller batteridrevne el-verktøy (uten strømledning).

1. Sikkerhet på arbeidsplassen

• Sagbladbeskyttelse (5)

• Original bruksanvisning

Dekupersagen brukes til skjæring av treplater eller an- dre materialer som f.eks. pleksiglass, GFK, skumplast, gummi, lær og kork. Bruk ikke sagen til kutting av runde materialer. Runde materialer kan lett kile seg fast. Fare for personskader! Deler kan bli kastet ut! Apparatet skal bare brukes til hva det er laget for. En- hver annen bruk som går utover dette er ikke forskrifts- messig. Brukeren/operatøren, og ikke produsenten, er ansvarlig for materielle skader eller personskader av enhver art som forårsakes av dette. Vennligst merk at våre apparater forskriftsmessig sett ikke ble konstruert for bruk innen handel, håndverk og industri. Vi påtar oss intet garantiansvar dersom ap- paratet benyttes innen handel, håndverk eller industri, eller ved likestilte aktiviteter.

• Bruk kun sagblad som er egnet for maskinen.

• Det å følge sikkerhetsinstruksjonene, monteringsan- visningen og brukerveiledningen er også en del av forskriftsmessig bruk.

• Personer som betjener og vedlikeholder maskinen, må kjenne godt til den og være orientert om mulige farer.

• Ut over dette skal gjeldende forskrifter for ulykkes- forebygging overholdes nøyaktig.

• Øvrige generelle regler på arbeidsmedisinske og sikkerhetstekniske områder skal følges.www.scheppach.com

c) Unngå utilsiktet idriftsettelse. Forsikre deg om at el-verktøyet er slått av, før du kobler det til på strømforsyningen og/eller batteriet, samt løfter eller bærer det. Hvis du har ngeren på bryteren mens du bærer el-verktøyet eller kobler el-verktøyet til strømforsyningen mens det er slått på, kan dette føre til ulykker. d) Fjern innstillingsverktøy eller skrunøkler, før du slår på elektroverktøyet. Et verktøy eller en nøkkel, som benner seg i en dreiende del av el-verktøyet, kan føre til personskader. e) Unngå en unormal kroppsholdning. Sørg for sikkert fotfeste og hold alltid likevekten. Slik kan du i uventede situasjoner bedre kontrollere el-verktøyet. f) Bruk egnede klær. Du skal ikke benytte vide klær eller smykker. Sørg for at hår og klær holdes unna bevegelige deler. Løstsittende klær, smykker eller langt hår kan hektes fast i bevegelige deler. g) Hvis det er mulig å montere støvavtrekks- og -oppsamlingsinnretninger, må de tilkobles og brukes på riktig måte. Bruk av et støvavtrekk kan redusere støvrelaterte farer. h) Men du må ikke føle deg for sikker, og ikke heve deg selv over sikkerhetsreglene for el-verk- tøy, selv om du etter hyppig bruk er kjent med el-verktøyet. Uaktsom handling kan i løpet av et brøkdels sekund føre til alvorlige personskader.

4. Bruk og behandling av el-verktøyet

a) Du skal ikke overbelaste el-verktøyet. Bruk et el-verktøy som er egnet for arbeidet som skal utføres. Med passende el-verktøy arbeider du bedre og sikrere i det angitte e󰀨ektområdet. b) Ikke bruk el-verktøy, som har defekt bryter. El-verktøy, som ikke lenger kan slås på eller av, er farlig og må repareres. c) Trekk støpselet ut av stikkontakten og/eller fjern det avtakbare batteriet, før du foretar inn- stillinger på apparatet, skifter deler til bruks- verktøyet som brukes eller legger bort el-verk- tøyet. Denne forholdsregelen hindrer utilsiktet start av el-verktøyet. d) El-verktøy som ikke er i bruk, må oppbevares utenfor rekkevidden til barn. Ikke la personer bruke el-verktøyet, som ikke er kjent med det eller ikke har lest disse anvisningene. El-verk- tøy er farlige, når de brukes av uerfarne personer. c) Hold barn og andre personer unna når du bru- ker el-verktøyet. Hvis du blir distrahert, kan du miste kontrollen over el-verktøyet.

2. Elektrisk sikkerhet

a) Tilkoblingspluggen til el-verktøyet må passe inn i stikkontakten. Støpselet må på ingen må- ter endres. Ikke bruk adapterplugger sammen med jordet el-verktøy. Uendrede støpsler og passende stikkontakter reduserer risikoen for elektrisk støt. b) Unngå kroppskontakt med jordete overater til f.eks. rør, radiatorer, ovner og kjøleskap. Det består en økt risiko for elektrisk støt, når din kropp er jordet. c) Hold el-verktøy unna regn og fuktighet. Hvis det kommer inn vann i et el-verktøy øker dette fa- ren for elektrisk støt. d) Ikke misbruk tilkoblingsledningen til å bære el-verktøyet, til å henge opp eller å trekke ut støpselet fra stikkontakten. Hold tilkoblings- ledningen unna varme, olje, skarpe kanter eller bevegelige deler. Skadde eller sammenviklede tilkoblingsledninger øker risikoen for elektrisk støt. e) Når du arbeider med et el-verktøy utendørs, må du kun bruke skjøteledninger, som også er egnet for utendørs bruk. Bruken av en skjøte- ledning som er egnet for utendørs bruk reduserer risikoen for elektrisk støt. f) Hvis det ikke er mulig å unngå drift av el-verk- tøyet i fuktig omgivelse, må du bruke en feil- strømbryter. Bruk av en feilstrømbryter reduserer faren for elektrisk støt.

3. Sikkerhet til personer

a) Vær oppmerksom, pass på hva du holder på med, og gå fornuftig frem ved arbeid med et el-verktøy. Ikke bruk el-verktøy når du er trett eller er påvirket av narkotika, alkohol eller medikamenter. Ett øyeblikks uoppmerksomhet ved bruk av elektroverktøyet kan føre til alvorlige personskader. b) Bruk personlig verneutstyr og alltid verne- briller. Bruk av personlig verneutstyr, som støv- maske, sklisikre vernesko, sikkerhetshjelm eller hørselsvern, alt etter type og bruk av el-verktøyet, reduserer faren for personskader.www.scheppach.com

• Sagbladene skal under ingen omstendighet brem- ses ved sideveis trykk etter utkobling av driften.

• Sikkerhetsinnretninger på maskinen skal ikke de- monteres eller settes ut av drift.

• Skadede eller defekte verneinnretninger skal skiftes umiddelbart.

• Skjær ikke noen arbeidsstykker som er for små til at man kan holde dem sikkert i hånden.

• Fjern ikke løse splinter, spon eller innklemte tredeler når sagbladet er i gang.

• For å fjerne feil på blokkerte bruksverktøy, skal mas- kinen slås av. Trekk ut strømpluggen. Fjern blokke- ringen. Obs! Fare for personskader på grunn av sag- bladet! Bruk vernehansker! Utfør en prøvekjøring uten arbeidsstykke. Pass på at det ikke opptrer noe uvanlig støy eller svingninger. Hvis det skjer, slå av apparatet og henvend deg til produsenten.

• Gjennomfør omstillinger samt justerings-, måle- og rengjøringsarbeid kun ved utkoblet motor. Trekk ut strømpluggen.

• Sjekk før tilkobling at nøkkelen og innstillingsverktøy er fjernet.

• Når man forlater arbeidsplassen skal man slå av mo- toren og trekke ut strømpluggen.

• Elektroinstallasjoner, reparasjoner og vedlikeholds- arbeider skal kun gjennomføres av fagfolk.

• Samtlige verne- og sikkerhetsinnretninger må mon- teres igjen umiddelbart etter avsluttet reparasjon eller vedlikehold.

• Sikkerhets-, arbeids- og vedlikeholdsinstruksjonene til produsenten, i tillegg til dimensjonene angitt i de tekniske dataene, må overholdes.

• Gjeldende ulykkesforebyggende forskrifter og an- dre, generelt anerkjente sikkerhetstekniske regler må følges.

• Sagen er kun ment for montering innendørs.

• Arbeidsstykker som er mindre enn sagbladbeskyt- telsen, kan føre til skader på hender og ngre. Bruk egnede hjelpemidler! e) El-verktøy og bruksverktøy som brukes kre- ver nøye pleie. Kontroller om bevegelige deler fungerer feilfritt og ikke klemmer, om deler er brukket eller ødelagt, slik at funksjonen til el-verktøyet er redusert. Sørg for at skadde deler repareres før el-verktøyet brukes. Mange ulykker skyldes dårlig vedlikeholdt el-verktøy. f) Skjæreverktøy skal holdes skarpe og rene. Kor- rekt pleide skjæreverktøy med skarpe skjærekanter er mindre utsatt for fastsetting og lettere å føre. g) El-verktøy, tilbehør, bruksverktøy osv. skal brukes tilsvarende disse anvisningene. Der- ved må du ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av el-verktøy til andre formål enn det som regnes som tiltenkt bruk kan føre til farlige situasjoner. h) Sørg for at håndtak og håndtaksater holdes tørre, rene og fri for olje og fett. Glatte håndtak og håndtaksater tillater ikke sikker betjening og styring av el-verktøyet i uforutsigbare situasjoner.

a) El-verktøyet skal kun repareres av kvalisert fagpersonell og kun med original-reservede- ler. Dermed sikres det at sikkerheten til el-verk- tøyet opprettholdes. ADVARSEL Under drift danner dette el-verktøyet et elektromagne- tisk felt. Dette feltet kan under visse omstendigheter skade aktive eller passive medisinske implantater. For å redusere faren for alvorlige eller dødelige farer anbe- faler vi at personer med medisinske implantater forhø- rer seg med legen sin eller produsenten av implantatet før elektroverktøyet betjenes.

5.2 Sikkerhetsinstruksjoner for dekupørsager

• Ved et nødstilfelle skal man umiddelbart slå av mas- kinen og trekke ut strømpluggen.

• Følg alle disse instruksjonene, før og mens du arbei- der med sagen.

• Du skal ikke benytte sagen til å kappe ved.

• Maskinen er utstyrt med en sikkerhetsbryter mot gjeninnkobling etter spenningsutfall.

8. Ikke sveis eller lodd direkte på batteriene!

12. Batteriene skal oppbevares utilgjengelige for barn.

13. Ikke la barn skifte ut batterier uten tilsyn!

14. Ikke oppbevar batterier i nærheten av ild, ovner

og andre varmekilder. Ikke legg batteriet i direkte solskinn, ikke bruk eller oppbevar det i kjøretøy i varmt vær.

kes over lengre tid, unntatt hvis det skal brukes i nødtilfeller!

18. Batterikontaktene og motkontaktene skal rengjø-

res før batteriene settes inn i apparatet.

Slagbevegelse 18 mm Dimensjon L x B x H 665 x 310 x 340 mm Svingbart bord 0° til 45° mot venstre/høyre Bordstørrelse 254 x 407 mm Sagbladlengde ca. (mellom begge pinnene) 127 mm Framspring sagarm 405 mm Snitthøyde maks. ved 90° 50 mm Snitthøyde maks. ved 45° 20 mm Beskyttelsesart IP20 Avtrekksstuss ø 34,5 mm Vekt 8,1 kg Med forbehold om tekniske endringer!

• Unngå krampaktige håndposisjoner ved føring av arbeidsstykket, og posisjoner hvor hånden vil gå rett inn i sagbladet hvis den sklir.

• Sett alltid inn sagbladet slik at tennene peker ned- over mot sagbordet.

• Still alltid inn korrekt bladstramming, slik at man unngår at sagbladet ryker.

• Gå fram svært forsiktig ved saging av materiale med uregelmessige snittproler.

• Ved tilbaketrekking av arbeidsstykket kan tenner hake seg fast i snittfugen, spesielt når sagspon blokkerer fugen. I dette tilfelle skal du stoppe sagen, trekke ut strømpluggen, åpne snittfugen med en kile og trekke av arbeidsstykket.

• Forlat aldri arbeidsplassen, uten at sagen på for- hånd er slått av. Vent til sagen har stanset.

• Sett ikke sammen, lim eller monter noen deler på arbeidsbordet, mens sagen er i drift.

• Slå først på sagen etter at arbeidsbordet er renset for materialrester og verktøy. La kun arbeidsstykket som skal bearbeides og eventuelle arbeidshjelpe- midler (kiler) være på arbeidsbordet.

• Bruk alltid vernebriller.

• Hold ngrene i sikker avstand fra sagbladet.

• Før arbeidsstykket sikkert og fast, og slipp det ikke på noe tidspunkt.

• Forlat aldri arbeidsplassen, uten å slå av sagen på forhånd.

• La ikke din fortrolighet med sagen føre til at du ar- beider uaktsomt. Ved uaktsomhet kan det i løpet av brøkdeler av et sekund oppstå store personskader. Ta godt vare på sikkerhetsinstruksjonene.

5.3 Sikkerhetsanvsininger for omgang med bat-

1. Pass alltid på at batteriene settes inn med riktig

5. Ikke bland gamle og nye batterier eller batterier av

deponeres på riktig måte! Batterier skal ikke kastes i husholdningsavfall. Defekte eller brukte batterier må resirkuleres iht. direktiv 2006/66/EC.Returner batterier og / eller apparatet til angitte innsamlings- steder. Du kan få informasjon om av hendingsalter- nativer fra din kommune eller byadministrasjon.www.scheppach.com

• Åpne emballasjen og ta apparatet forsiktig ut av esken.

• Sjekk apparatet og tilbehørsdeler for transportskader.

• Hvis det er mulig, bør du bevare emballasjen til ga- rantiperioden er over. ADVARSEL Apparatet og emballasjemateriale er ikke et leke- tøy! Barn skal ikke leke med plastposer, folier og smådeler! Det er fare for svelging og kvelning!

7.2 Generelle instruksjoner

• Før idriftsettelse må alle deksler og sikkerhetsinn- retninger være forskriftsmessig montert.

• Før tilkobling av maskinen må du selv overbevise deg om at dataene på typeskiltet stemmer overens med dataene til strømnettet.

• Boremal (g. 5.2) Monteringsmateriale er ikke inkludert i leveringsom- fanget. Lengden til skruene som brukes, avhenger av tykkelsen på bordplaten. ADVARSEL Fare for personskader! Trekk ut strømpluggen på deku- persagen før alle monteringsarbeider.

1. Monter dekupersagen på et massivt arbeidsbord

av tre. Dermed kan man unngå en kraftig støyut- vikling på grunn av vibrasjon.

2. Marker borehullene ved hjelp av dimensjonene

*Driftsmodus S1(kontinuerlig drift) Maskinen kan drives kontinuerlig med den angitte ytelsen. **Driftsmodus S2 (korttidsdrift) Maskinen kan drives i kort tid med den angitte ytelsen. Støyutslippsverdier Støy Støyverdiene ble utledet i samsvar med EN 62841- 1:2015. Bruk hørselsvern. Innvirkningen av støy kan føre til hørselstap. Støynivå L

3 dB De angitte verdiene er utslippsverdier og er dermed ikke samtidig også sikre arbeidsplassverdier. Selv om det foreligger en korrelasjon mellom emisjons- og immisjonsnivåer, kan man likevel ikke utlede pålitelig om det er påkrevd med ekstra forholdsregler eller ikke. Faktorer som kan påvirke det aktuelle immisjonsnivået på arbeidsplassen omfatter varigheten av påvirknin- gen, arbeidsrommet særpreg, andre støykilder, osv., f.eks. antallet maskiner og andre prosesser i nærheten. De tillatte arbeidsplassverdiene kan også variere fra land til land. Denne informasjonen skal imidlertid gjøre det mulig for operatøren å bedre vurdere faren og risikoen. Begrens støyutviklingen til et minimum!

• Bruk kun feilfrie apparater.

• Vedlikehold og rengjør apparatet regelmessig.

• Tilpass arbeidsmåten til apparatet.

• Slå av apparatet når det ikke er i bruk. Egnede sagblader Alle sagblader som er vanlige i handelen, med en mini- mumslengde på 133 mm, kan settes inn med eller uten stift.

7. Før idriftsetting

2. Sett sagbladet (20) først inn i den nedre sagblad-

4. Kontroller posisjonen til sagbladstiften i sagblad-

6. Sett inn bordinnlegget (24) igjen. (se 8.1.1)

8.1.4 Demontering av sagbladet uten stifter

(g. 1, 9, 10, 18, 19, 20)

1. For uttak av sagbladet tar du av bordinnlegget (24)

2. Løsne først spenningen ved å dreie strammeskru-

en (10) mot urviseren. (g.16)

3. Trykk utliggeren (11) litt ned. (g.9)

4. Fjern sagbladet, ved å trekke det fremover ut av

holderen og gjennom åpningen i bordet.

5. Fjern sagbladet fra verktøyholderen.

8.1.5 Sette inn av sagbladet uten stifter

(ekstrautstyr) (g. 1, 3, 16, 18, 19, 20) Tennene til sagbladet må alltid peke nedover.

3. Sett sagbladet inn i åpningen på verktøyholderen

(27) og trekk til de to unbrakonskruene (g. 18). Pass på at sagbladet klemmes sentrert.

4. Før sagbladet med montert verktøyholder gjen-

nom åpningen i bordet.

5. Trykk utliggeren (11) til sagen litt nedover (g. 20,

7. Sett inn bordinnlegget (24) igjen. (se 8.1.1)

8.2 Kontroll av strammingen av sagbladet

ADVARSEL Kontroller bladstrammingen regelmessig og etter innsetting av et sagblad. Stram sagbladet etter monteringen ved å dreie stram- meskruen (10) med urviseren.

ADVARSEL For å unngå personskader ved utilsiktet start: Før du fjerner eller skifter sagbladet, må du alltid tryk- ke på tasten “0” og trekke strømpluggen ut av stik- kontakten.

2. Still sagbladbeskyttelsen (5) helt opp.

3. Grip under sagbordet (6) og press bordinnlegget

4. Nå kan du fjerne bordinnlegget (24).

Pass på posisjonen til sagespalten når du setter inn bor- dinnlegget (24). Bordinnlegget (24) må settes inn som vist i g. 8. Ellers kan maskinen skades ved gjæringssnitt.

1. For uttak av sagbladet (20) tar du av bordinnlegget

(24) oppover. (se 8.1.1)

2. Løsne først spenningen ved å dreie strammeskru-

4. Trekk sagbladet ut av den øvre og nedre sagblad-

1. Før én ende av sagbladet (20) gjennom åpningen

1. Til innstilling av sagbordet bruker du en 90°-vinkel

3. Trekk til stjernengerskruen (13) igjen.

8.6 Montering av sagbladbeskyttelsen (g. 6)

1. Monter sagbladbeskyttelsen (5) på holderen (4).

Stikk skruen (46) gjennom borehullet i holderen (4) og stram den ved hjelp av et stjerneskrujern og en skrunøkkel (ikke inkludert i leveringsomfanget).

1. Løsne stjernengerskruen (3) for innstilling av

2. Juster nedholderen (22) i henhold til høyden på

3. Trekk til stjernengerskruen (3) igjen.

8.8 Montering av avblåsningsanordningen (g. 8)

1. Forsikre deg om at sagbladbeskyttelsen (5) er vip-

2. Sett blåseslangen (1) på tilkoblingspunktene (2) og

(35), som vist i g. 8.

8.9 Sette inn batteriene i arbeidslampen (g. 17)

1. Fjern dekselet til batterirommet, ved å låse det

opp og folde det oppover.

2. Sett inn de medfølgende batteriene (8). Obs: Vær

oppmerksom på polaritet!

3. Monter lokket til batterirommet i omvendt rekkefølge.

8.10 Sponavtrekk (g. 13)

OBS: Bruk kun produktet med et egnet sponavtrekks- anlegg. Bruk ikke noen husholdningsstøvsuger. Koble til et egnet sponavtrekksanlegg (ikke inkludert i leveringsomfanget) på avtrekkstilkoblingen (14). Hvis bladet er for lite eller for mye strammet, går du fram på følgende måte:

• Drei strammeskruen (10) med urviseren for å øke spenningen, og mot urviseren for å redusere spen- ningen. (g. 16) Når sagbladet er riktig strammet, skal det avgi en lys tone når du «knipser» på det, slik som på en streng.

8.3 Montering/utskifting av slipebåndet

8.3.1 Uttak av slipebåndet (g. 23-25)

1. For uttak av slipebåndet tar du av bordinnlegget

2. Løsne først spenningen ved å dreie strammeskru-

en (10) mot urviseren. (g.16)

3. Trykk utliggeren (11) litt ned. (g.9)

4. Fjern slipebåndet, ved å trekke det fremover ut av

holderne og gjennom åpningen i bordet.

Slipebåndet må peke i retning av brukeren (g.23-25).

3. Skyv slipebåndet inn i åpningen på verktøyholderen

(27) og trekk til de to kryssporskruene (27.3). Pass på at slipebåndet klemmes sentrert (se g. 23/24).

4. Før slipebåndet med montert verktøyholder gjen-

nom åpningen i bordet.

5. Trykk utliggeren (11) til sagen litt nedover (g. 20,

7. Sett inn bordinnlegget (24) igjen. (se 8.1.1)

2. Gjenta denne prosessen på den motsatte siden.

4. Skru sammen de to delene med de medfølgende

9.4 Gjennomføring av gjæringssnitt (g. 14)

ADVARSEL Vær spesielt forsiktig ved gjennomføring av gjæringss- nitt. Hellingen av sagbordet gjør at det er lett å skli. Det er fare for personskader.

1. For gjennomføring av gjæringssnitt, tilpass av-

standen mellom sagbladbeskyttelsen (5) som er montert på nedholderen (22) og til arbeidsbordet.

2. Sving bordet ved å løsne stjernengerskruen (13)

og vippe sagbordet (6) i ønsket stilling.

3. Trekk til stjernengerskruen (13).

9.5 Arbeide med slipebåndet

Med denne dekupørsagen er det mulig å gjennomføre slipearbeider på inn- og utsiden av arbeidsstykket.

2. For gjennomføring av slipearbeider må du tilpasse

avstanden mellom nedholderen (22) og arbeids- bordet (6).

3. Før arbeidsstykket med jevnt trykk forsiktig inntil

4. Fjern slipebåndet (som beskrevet under 8.3) etter

at du er ferdig med slipearbeidene. Obs: Ved for sterkt trykk kan slipebåndet revne.

9.6 Drift av arbeidslampe (g. 4)

• Trykk på-/av-bryteren (19) for å slå arbeidslampen (18) på og av.

• Hold tak i den eksivle akselen på håndtaket og still inn turtallsreguleringen som beskrevet under (9.2/9.9).

• Etter at du er ferdig med arbeidet, fjern den eksible akselen og skru på beskyttelseshetten (38) igjen.

• Slå av: Trykk på den røde tasten «0». OBS Maskinen er utstyrt med en sikkerhetsbryter mot gjeninnkobling etter spenningsutfall. OBS: Sugekanalene må regelmessig kontrolleres og rengjøres.

9.1 Generelle instruksjoner

• Sagen skjærer ikke tre automatisk. Brukeren mulig- gjør kuttingen ved å føre trestykket inn i det bevege- lige sagbladet.

• Tennene skjærer kun treet ved slaget nedover.

• Trestykket må føres langsomt inn i sagbladet, da tennene til sagbladet er svært små.

• Alle personer som håndterer sagen, trenger en viss opplæring. Under opplæringen kommer det helt sik- kert til å ryke noen blader.

• Spesielt ved kutting av tykkere trestykker, må man passe på at sagbladet ikke bøyes eller vris.

• Ved å arbeide forsiktig, forlenges levetiden til sag- bladet.

9.2 Slagtallregulator (g. 2)

Med slagtallregulatoren (16) kan du stille inn slagtallet avhengig av materialet som skal kuttes. For mykt ma- teriale anbefaler vi høye slagtall, for hardere materialer anbefaler vi lavere slagtall. Vrir du slagtallregulatoren (16) med klokken, øker du slag- tallet. Hvis du vrir mot klokken, reduserer du slagtallet.

9.3 Gjennomføring av innvendige snitt

Med denne dekupersagen kan du lage innvendige snitt i arbeidsstykker uten at utsiden eller omfanget av ar- beidsstykket skades.

1. Fjern sagbladet (20) som beskrevet under 8.1.

2. Bor et hull i arbeidsstykket.

3. Legg arbeidsstykket med hullet over åpningen i

gjennom hullet i arbeidsstykket, og still inn blad- strammingen.

5. Fjern sagbladet (20) fra bladholderne når de innven-

12. Rengjøring, vedlikehold og

reservedelsbestilling ADVARSEL Koble alltid ut sagen og trekk ut strømpluggen før alle vedlikeholds- og rengjøringsarbeider.

Hold beskyttelsesinnretninger, luftspalter og motorhu- set mest mulig fri for støv og smuss. Vi anbefaler at du rengjør apparatet rett etter hver bruk.

12.1.1 Utvendig rengjøring

• Rengjør apparatet regelmessig med en fuktig klut og litt ytende såpe.

• Ikke bruk rengjørings- eller løsemidler. Disse kan an- gripe kunststo󰀨delene i apparatet.

• Pass på at det ikke kan komme vann inn i maskinen.

12.1.2 Innvendig rengjøring (g. 15)

4. Blås ut av innsiden av apparatet med trykkluft ved

5. Sett på tildekkingen (7) igjen.

6. Fest skruen (32).

7. Sett inn skruen (33) igjen, og stram den.

• Smør lagerpunktene (9) for venderullene senest et- ter 50 driftstimer med et maskinfett av høy kvalitet. Inne i apparatet er det ikke noen andre deler som skal vedlikeholdes. Hvis dekupersagen er innkoblet og strømtilførselen i nettet blir brutt, forblir dekupersagen koblet ut, også når strømtilførselen gjenopprettes. For å slå på må du trykke på tasten «I» igjen.

• Trykksteder, når tilkoblingsledninger føres gjennom vinduer eller dørsprekker.

• Knekkpunkt på grunn av feil feste eller føring av til- koblingsledningen.

• Grensesnitt på grunn av at tilkoblingsledningen ble overkjørt.

• Skader på isoleringen fordi den ble revet ut av stik- kontakten i veggen.

• Skjøteledninger med opp til 25 m lengde må ha et tverrsnitt på 1,5 kvadratmillimeter. Tilkoblinger og reparasjoner av det elektriske utstyret skal kun utføres av en elektriker. Ved tilbakemeldinger må du angi følgende informasjon:

• strømtype til motoren

• Informasjon fra maskinens typeskiltwww.scheppach.com

• Gamle batterier eller oppladbare batterier, som ikke er fast installert i det gamle apparatet, må tas ut uten at de skades før apparatet leveres inn! Kasseringen av disse er regulert av batteriloven.

• Eieren eller brukeren av elektriske og elektroniske ap- parater er forpliktet til å levere disse inn til gjenvinning.

• Sluttbrukeren har ansvaret for å slette personrela- terte opplysninger fra enheten som skal kasseres!

• Symbolet med gjennomstreket søppelkasse betyr at brukte elektriske og elektroniske enheter ikke skal kastes i husholdningsavfallet.

• Brukte elektroniske og elektriske enheter kan leve- res inn gratis ved følgende steder: - O󰀨entlige kasserings- eller innsamlingssteder (f.eks. kommunale miljøstasjoner). - Utsalgssteder for elektriske apparater (stasjonæ- re eller online) dersom forhandleren er forpliktet til å ta enhetene tilbake eller frivillig tilbyr dette. - Du kan levere inn opptil tre gamle elektriske en- heter per type enhet, med en maksimal kantleng- de på 25 centimeter, fra produsenten gratis uten å først kjøpe en ny enhet eller ta dem til et annet autorisert innsamlingspunkt i ditt område. - Du kan nne ut ere supplerende returbetingelser fra produsenter og distributører hos de respektive kundeservicene.

• Hvis produsenten leverer et nytt elektrisk apparat til en privat husholdning, kan denne arrangere at det gamle elektriske apparatet skal hentes på fore- spørsel fra sluttbrukeren. Ta kontakt med produsen- tens kundeservice for dette.

• Disse erklæringene gjelder kun for enheter som er installert og solgt i landene i EU og underlagt det europeiske direktivet 2012/19/EU. I land utenfor EU kan det være avvikende bestemmelser for kassering av brukte elektriske og elektroniske enheter. Informasjon om batteriloven (BattG) Brukte batterier og oppladbare batterier skal ikke kastes i husholdningsavfallet, men må leveres inn eller kasseres separat!

• Vær oppmerksom på de andre angivelsene i bruks- eller monteringsanvisningen for sikker fjerning av batterier fra det elektriske apparatet og informasjon

12.3 Serviceinformasjon

Du må passe på, at følgende deler til dette produktet underligger en bruksavhengig eller naturlig slitasje hhv. følgende deler er nødvendige som forbruksmaterialer. Slitedeler*: Kullbørster, sagblad, bordinnlegg

Lagre apparatet og tilbehøret på et mørkt, tørt og frost- fritt sted som er utilgjengelig for barn. Den optimale lagringstemperaturen er mellom 5 og 30 ˚C. Oppbevar el-verktøyet i originalemballasjen.

14. Kassering og gjenvinning

• Eieren eller brukeren av batteriene er forpliktet til å levere disse inn til gjenvinning. Returen begrenser seg til innlevering av normale mengder fra vanlig husholdning.

• Brukte batterier kan inneholde skadelige sto󰀨er el- ler tungmetaller som kan skade miljøet og personer helse. Resirkulering av gamle batterier og bruk av ressursene de inneholder bidrar til å beskytte disse to viktige råemnene.

• Symbolet med utkrysset søppelkasse betyr at bat- terier og oppladbare batterier ikke skal kastes i hus- holdningsavfallet.

• Hvis i tillegg symbolene Hg, Cd eller Pb står under søppelkassesymbolet, så står dette for følgende: - Hg: Batteriet inneholder mer enn 0,0005 % kvikk- sølv - Cd: Batteriet inneholder mer enn 0,002 % kadmium - Pb: Batteriet inneholder mer enn 0,004 % bly

ADVARSEL Koble alltid ut sagen og trekk ut strømpluggen før alle vedlikeholds- og rengjøringsarbeider. Feil Mulig årsak Tiltak Sagblad uten stifter løsner etter at motoren er slått av Sagbladklemskruen til verktøyholderen (27) er trukket til for løst Sagbladklemskruen til verktøyholderen (27) må trekkes fast Motoren starter ikke Skjøteledning defekt Skift skjøteledningen Tilkoblinger på motoren eller bryteren ikke i orden Få kontrollert av elektriker Motor eller bryter er defekt Få kontrollert av elektriker Sagblader brekker Innstilt feil spenning Still inn korrekt spenning For sterk belastning Før arbeidsstykket langsommere Feil sagbladtype Bruk korrekte sagblader Arbeidsstykket føres ikke rett Reduser sidetrykket Sagbladet svinger ut, ikke rettet inn rett Holder ikke utrettet Åpne skruene som holderne er festet med. Sett holderne i loddrett posisjon og trekk igjen til skruenewww.scheppach.com
