Deco Flex SL - Πριόνι SCHEPPACH - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Πριονοκόφτης (παλμικοπρίονο σε τραπέζι)
Μάρκα	Scheppach
Μοντέλο	Deco Flex SL
Διαστάσεις (Μ x Π x Υ)	665 x 310 x 340 mm
Βάρος	8,1 kg
Τροφοδοσία	230-240 V~ / 50 Hz
Απορροφούμενη ισχύς	70 W (συνεχές S1) / 90 W (S2 15 λεπτά)
Αριθμός διαδρομών	550 έως 1500 min⁻¹ (ρυθμιζόμενο)
Κίνηση ανύψωσης	1,8 mm
Κλίση τραπεζιού	Από 0° έως 45° προς αριστερά και δεξιά
Μέγεθος τραπεζιού	254 x 407 mm
Συμβατό μήκος λεπίδας	≥ 133 mm (με ή χωρίς στέλεχος)
Μέγιστο ύψος κοπής στις 90°	50 mm
Μέγιστο ύψος κοπής στις 45°	20 mm
Κλάση προστασίας	IP20
Διάμετρος σωλήνα αναρρόφησης	34,5 mm
Στάθμη ηχητικής πίεσης (LpA)	81,7 dB (αβεβαιότητα K=3 dB)
Στάθμη ηχητικής ισχύος (LWA)	94,7 dB (αβεβαιότητα K=3 dB)
Κύριες λειτουργίες	Ευθείες κοπές, λοξές, εσωτερικές· λείανση με λειαντική ταινία· χρήση με εύκαμπτο άξονα
Ασφάλεια	Προστασία λεπίδας, διακόπτης επανεκκίνησης, διακόπτης έκτακτης ανάγκης, ρυθμιζόμενο κάλυμμα προστασίας
Συντήρηση	Εξωτερικός και εσωτερικός καθαρισμός (πεπιεσμένος αέρας)· λίπανση των ρουλεμάν κάθε 50 ώρες· αντικατάσταση των ψηγμάτων άνθρακα από ηλεκτρολόγο
Ανταλλακτικά φθοράς	Λεπίδα πριονιού, τραπέζι, ψήγματα άνθρακα
Συμπεριλαμβανόμενα αξεσουάρ	Λεπίδα πριονιού, κλειδιά Allen 2,5 και 3 mm, μπαταρίες AAA (2x), εύκαμπτος άξονας με τσοκ, λειαντική ταινία, θήκη εργαλείου, βίδες
Εγγύηση	Νόμιμη εγγύηση (ελαττώματα υλικού ή κατασκευής)

Συχνές ερωτήσεις - Deco Flex SL SCHEPPACH

Πώς αλλάζω τη λεπίδα του πριονιού;

Αποσυνδέστε τη συσκευή, αφαιρέστε το τραπέζι, χαλαρώστε τη βίδα τάσης (10) αριστερόστροφα, πιέστε ελαφρά τον βραχίονα (11) προς τα κάτω, στη συνέχεια αφαιρέστε τη λεπίδα από τις βάσεις. Τοποθετήστε τη νέα λεπίδα με τα δόντια στραμμένα προς τα κάτω, εισαγάγετε τα στελέχη στις βάσεις, σφίξτε τη βίδα τάσης δεξιόστροφα και επανατοποθετήστε το τραπέζι.

Πώς ρυθμίζω την τάση της λεπίδας;

Γυρίστε τη βίδα τάσης (10) δεξιόστροφα για να αυξήσετε την τάση, αριστερόστροφα για να τη μειώσετε. Η τάση είναι σωστή όταν η λεπίδα κάνει έναν καθαρό ήχο σαν χορδή. Ελέγξτε τακτικά την τάση μετά από κάθε αλλαγή λεπίδας.

Πώς κάνω λοξή κοπή;

Χαλαρώστε τη βίδα με χερούλι αστέρι (13), κλίνετε το τραπέζι (6) στην επιθυμητή γωνία (από 0° έως 45° αριστερά/δεξιά), στη συνέχεια σφίξτε τη βίδα. Ρυθμίστε επίσης την απόσταση του ποδαριού (22) ανάλογα με την κλίση για να αποφύγετε την ολίσθηση.

Ποια υλικά μπορώ να κόψω με αυτό το πριόνι;

Το πριόνι είναι σχεδιασμένο για κοπή ξύλου, πλεξιγκλάς, GFK, αφρού, καουτσούκ, δέρματος και φελλού. Μην το χρησιμοποιείτε για κοπή στρογγυλού υλικού (κίνδυνος εκτίναξης).

Πώς τοποθετώ τη λειαντική ταινία για λείανση;

Αφαιρέστε το τραπέζι, χαλαρώστε τη βίδα τάσης, τοποθετήστε τη θήκη εργαλείου στην επιφάνεια στερέωσης (26), εισαγάγετε τη λειαντική ταινία (δόντια προς το χρήστη) και σφίξτε τις σταυρωτές βίδες (27.3). Οδηγήστε την ταινία μέσα από το τραπέζι, στερεώστε την στην άνω βάση, στη συνέχεια σφίξτε τη βίδα τάσης (10).

Τι κάνω αν η λεπίδα σπάει συχνά;

Ελέγξτε την τάση (πολύ χαλαρή ή πολύ σφιχτή), μειώστε το φορτίο εισάγοντας το τεμάχιο πιο αργά, χρησιμοποιήστε τον κατάλληλο τύπο λεπίδας και οδηγήστε το τεμάχιο χωρίς πλευρική πίεση. Βεβαιωθείτε ότι οι βάσεις είναι ευθυγραμμισμένες κατακόρυφα.

Πώς καθαρίζω το εσωτερικό της μηχανής;

Αποσυνδέστε τη μηχανή, αφαιρέστε τις βίδες (32) και (33) του αριστερού καλύμματος, ψεκάστε πεπιεσμένο αέρα χαμηλής πίεσης στο εσωτερικό, στη συνέχεια τοποθετήστε ξανά το κάλυμμα. Μη χρησιμοποιείτε ποτέ υγρά.

Πώς χρησιμοποιώ τον εύκαμπτο άξονα;

Αφαιρέστε το προστατευτικό κάλυμμα (38), βιδώστε τον εύκαμπτο άξονα στο σημείο σύνδεσης (39), σφίξτε το εργαλείο στο τσοκ (μέγ. διάμετρος 3,2 mm), ρυθμίστε την ταχύτητα με τον ρυθμιστή (16). Μετά τη χρήση, αφαιρέστε τον άξονα και βιδώστε ξανά το κάλυμμα. Καλύπτετε πάντα τη λεπίδα με την προστασία όταν χρησιμοποιείτε τον άξονα.

Ποιον εξοπλισμό προστασίας πρέπει να φορώ;

Φοράτε πάντα προστατευτικά γυαλιά, ωτοασπίδες και μάσκα κατά της σκόνης. Μη φοράτε φαρδιά ρούχα ή κοσμήματα, δέστε τα μακριά μαλλιά.

Τι κάνω σε περίπτωση διακοπής ρεύματος;

Η μηχανή είναι εξοπλισμένη με διακόπτη ασφαλείας επανεκκίνησης. Μετά την αποκατάσταση του ρεύματος, πατήστε ξανά το πράσινο κουμπί 'I' για να θέσετε τη μηχανή σε λειτουργία.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Deco Flex SL SCHEPPACH

Εξήγηση των συμβόλων πάνω στη συσκευή

	Προειδοποίηση - Για να μειωθεί ο κίνδυνος τραιματισμού, διαβάστε τις οδηγίες χειρισμού.
	Φοράτε μάσκα προστασίας από σκόνη. Κατά την επεξεργασία ξύλου και άλλων υλικών μπορεί να προκύψει σκόνη επιβλαβής για την υγεία. Δεν επιτρέπεται η επεξεργασία υλικών που περιέχουν αμίαντο!
	Φοράτε προστασία ακοής!
	Φοράτε προστατευτικά γυαλιά. Οι σπινθήρες που παράγονται κατά την εργασία ή τα θραύσματα, τα πριονίδια και οι σκόνες που εξέρχονται από τη συσκευή μπορούν να προκαλέσουν απώλεια της όρασης.
	Προσοχή! Κίνδυνος τραιματισμού! Μην τοποθετείτε τα χέρια σας στην περιοχή της κινούμενης λεπίδας πριονιού!
	Το προϊόν συμμορφώνεται με τις ισχύουσες Ευρωπαϊκές Οδηγίες.
	Το προϊόν συμμορφώνεται με τις ισχύουσες σερβικές κανονιστικές Οδηγίες.

Περιεχόμενα: Σελίδα:

1. Εισαγωγή 332
2. Περιγραφή της συσκευής (Εικ. 1-29) ...... 332
3. Παραδοτέο υλικό 333
4. Ενδεδειγμένη χρήση...... 333
5. Υποδείξεις ασφαλείας 333
6. Τεχνικά χαρακτηριστικά 338
7. Πριν από τη θέση σε λειτουργία...... 338
8. Τοποθέτηση 339
9. Χειρισμός 342
10. Ηλεκτρική σύνδεση.... 343
11. Μεταφορά 344
12. Καθαρισμός, συντήρηση και παραγγελία ανταλλακτικών 344
13. Αποθήκευση 345
14. Απόρριψη και ανακύκλωση...... 345
15. Αντιμετώπιση προβλημάτων 346
16. Δήλωση συμμόρφωσης 396

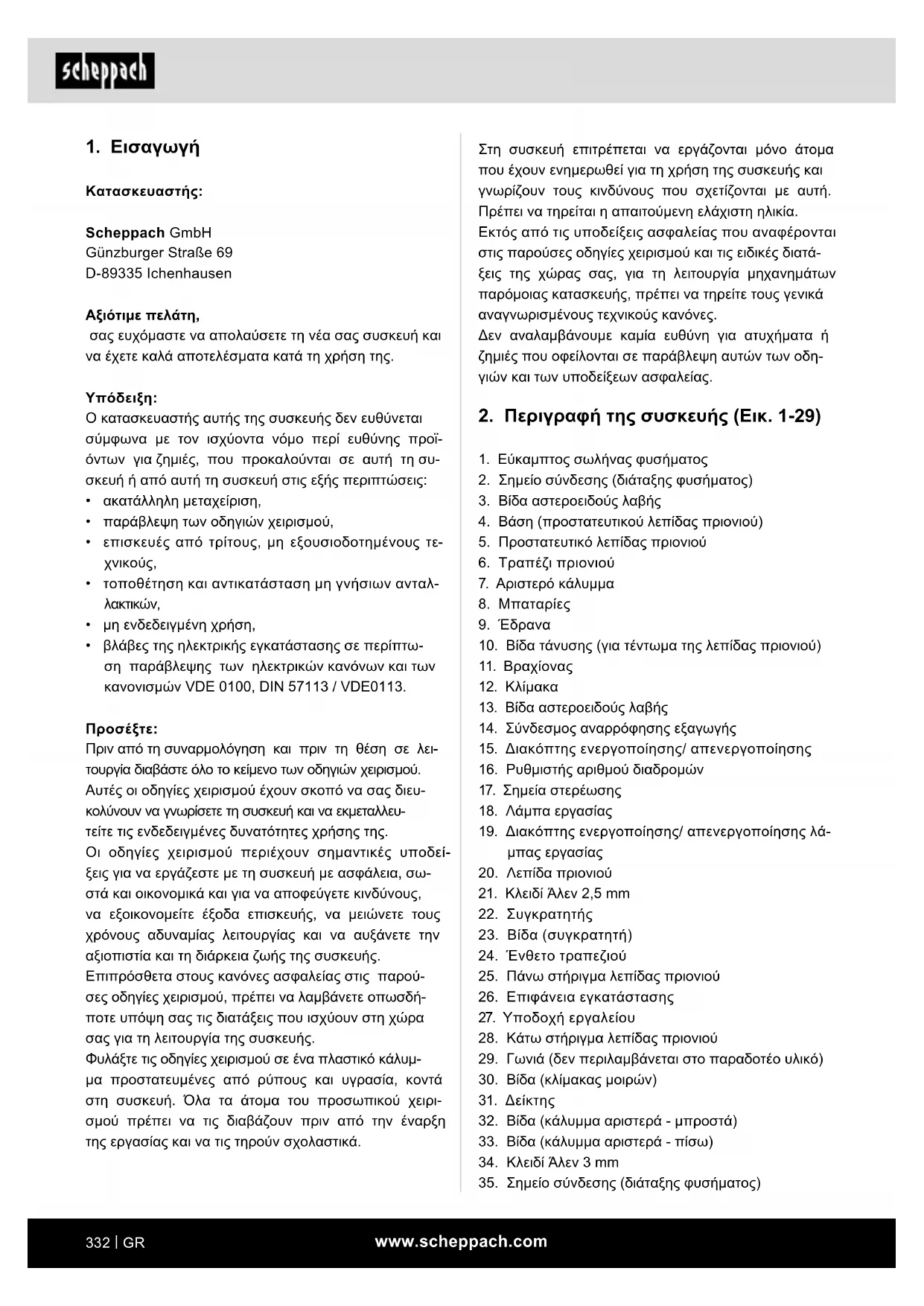

1. Εισαγωγή

Κατασκευαστής:

Scheppach GmbH

σας ευχόμαστε να απολαύσετε τη νέα σας συσκευή και να έχετε καλά αποτελέσματα κατά τη χρήση της.

Υπόδειξη:

Ο κατασκευαστής αυτής της συσκευής δεν ευθύνεται σύμφωνα με τον ισχύοντα νόμο περί ευθύνης προϊόντων για ζημιές, που προκαλούνται σε αυτή τη συσκευή ή από αυτή τη συσκευή στις εξής περιπτώσεις:

• ακατάλληλη μεταχείριση,
  • παράβλεψη των οδηγιών χειρισμού,
• επισκευές από τρίτους, μη εξουσιοδοτημένους τεχνικούς,
• τοποθέτηση και αντικατάσταση μη γνήσιων ανταλ- λακτικών.
  • μη ενδεδειγμένη χρήση,
• βλάβες της ηλεκτρικής εγκατάστασης σε περίπτωση παράβλεψης των ηλεκτρικών κανόνων και των κανονισμών VDE 0100, DIN 57113 / VDE0113.

Προσέξτε:

Πριν από τη συναρμολόγηση και πριν τη θέση σε λει- τουργία διαβάστε όλο το κείμενο των οδηγιών χειρισμού.

Αυτές οι οδηγίες χειρισμού έχουν σκοπό να σας διευκολύνουν να γνωρίσετε τη συσκευή και να εκμεταλλευτείτε τις ενδεδειγμένες δυνατότητες χρήσης της.

Οι οδηγίες χειρισμού περιέχουν σημαντικές υποδείξεις για να εργάζεστε με τη συσκευή με ασφάλεια, σωστά και οικονομικά και για να αποφεύγετε κινδύνους, να εξοικονομείτε έξοδα επισκευής, να μειώνετε τους χρόνους αδυναμίας λειτουργίας και να αυξάνετε την αξιοπιστία και τη διάρκεια ζωής της συσκευής.

Επιτρόσθετα στους κανόνες ασφαλείας στις παρού- σες οδηγίες χειρισμού, πρέπει να λαμβάνετε οπωσδή- ποτε υπόψη σας τις διατάξεις που ισχύουν στη χώρα σας για τη λειτουργία της συσκευής.

Φυλάξτε τις οδηγίες χειρισμού σε ένα πλαστικό κάλυμ- μα προστατευμένες από ρύπους και υγρασία, κοντά στη συσκευή. Όλα τα άτομα του προσωπικού χειρι- σμού πρέπει να τις διαβάζουν πριν από την έναρξη της εργασίας και να τις τηρούν σχολαστικά.

Στη συσκευή επιτρέπεται να εργάζονται μόνο άτομα που έχουν ενημερωθεί για τη χρήση της συσκευής και γνωρίζουν τους κινδύνους που σχετίζονται με αυτή. Πρέπει να τηρείται η απαιτούμενη ελάχιστη ηλικία.

Εκτός από τις υποδείξεις ασφαλείας που αναφέρονται στις παρούσες οδηγίες χειρισμού και τις ειδικές διατάξεις της χώρας σας, για τη λειτουργία μηχανημάτων παρόμοιας κατασκευής, πρέπει να τηρείτε τους γενικά αναγνωρισμένους τεχνικούς κανόνες.

Δεν αναλαμβάνουμε καμία ευθύνη για ατυχήματα ή ζημιές που οφείλονται σε παράβλεψη αυτών των οδηγιών και των υποδείξεων ασφαλείας.

2. Περιγραφή της συσκευής (Εικ. 1-29)

1. Εύκαμπτος σωλήνας φυσήματος
2. Σημείο σύνδεσης (διάταξης φυσήματος)
3. Βίδα αστεροειδούς λαβής
4. Βάση (προστατευτικού λεπίδας πριονιού)
5. Προστατευτικό λεπίδας πριονιού
6. Τραπέζι πριονιού
7. Αριστερό κάλυμμα
8. Μπαταρίες
9. 'Εδρανα
10. Βίδα τάνυσης (για τέντωμα της λεπίδας πριονιού)
11. Βραχίονας
12. Κλίμακα
13. Βίδα αστεροειδούς λαβής
14. Σύνδεσμος αναρρόφησης εξαγωγής
15. Διακόπτης ενεργοποίησης/ απενεργοποίησης
16. Ρυθμιστής αριθμού διαδρομών
17. Σημεία στερέωσης
18. Λάμπα εργασίας
19. Διακόπτης ενεργοποίησης/ απενεργοποίησης λάμπας εργασίας
20. Λεπίδα πριονιού
21. Κλειδί Άλεν 2,5 mm
22. Συγκρατητής
23. Bíδα (συγκρατητή)
24. 'Ενθετο τραπεζιού
25. Πάνω στήριγμα λεπίδας πριονιού
26. Επιφάνεια εγκατάστασης
27. Υποδοχή εργαλείου
28. Κάτω στήριγμα λεπίδας πριονιού
29. Γωνιά (δεν περιλαμβάνεται στο παραδοτέο υλικό)
30. Bída (κλίμακας μοιρών)
31. Δείκτης
32. Βίδα (κάλυμμα αριστερά - μπροστά)
33. Bíđa (κάλυμμα αριστερά - πίσω)
34. Κλειδί Άλεν 3 mm

35. Σημείο σύνδεσης (διάταξης φυσήματος)

36. Περίβλημα του μηχανήματος

37. Εύκαμπτος άξονας με τσοκ
38. Простатеутικό πώμα
39. Σημείο σύνδεσης για τον εύκαμπτο άξονα
40. Παξιμάδι ρακόρ

3. Παραδοτέο υλικό

• Επιτραπέζια σέγα
  • Προστατευτικό λεπίδας πριονιού (5)
  • Λεπίδα πριονιού (20)
  • Κλειδί Άλεν 2,5 mm (21)
  • Κλειδί Άλεν 3 mm (34)
  • Μπαταρίες (2x AAA) (8)
  • Εύκαμπτος άξονας με τσοκ (37)
• Υποδοχή εργαλείου (27)
• Υποδοχή εργαλείου Κάτω τμήμα (2x) (27.1)
• Υποδοχή εργαλείου Επάνω τμήμα (2x) (27.2)
  • Βίδες για υποδοχή εργαλείου (4x) (27.3)
  • Βίδες Άλεν για υποδοχή εργαλείου (4x) (27.4)
  • Ροδέλα συναρμογής (2x) (a)
  • Παξιμάδι ασφάλισης (b)
  • Bíðα (c)
  • Ταινία λείανσης (d)
• Μετάφραση των οδηγιών λειτουργίας από το πρω- τότυπο

4. Ενδεδειγμένη χρήση

Η επιτραπέζια σέγα χρησιμεύει για την κοπή γωνι- ωδών ξύλων ή άλλων υλικών όπως π.χ. πλεξιγκλάς, GFK (φάιμπεργκλας), αφρωδών υλικών, λάστιχου, δέρματος και φελλού. Μη χρησιμοποιείτε το πριόνι για την κοπή στρογγυλών υλικών. Τα στρογγυλά υλικά μπορούν να γλιστρήσουν εύκολα.

Κίνδυνος τραυματισμού! Μπορεί να εκσφενδονι- στούν θραύσματα ή εξαρτήματα!

Η συσκευή επιτρέπτεται να χρησιμοποιείται μόνο όπως προβλέπτεται. Κάθε χρήση πέραν αυτής θεωρείται μη ενδεδειγμένη. Για ζημιές ή τραυματισμούς οποιουδήπο- τε είδους προκαλούμενες από αυτή τη χρήση, την ευθύ- νη φέρει ο χρήστης/χειριστής και όχι ο κατασκευαστής.

'Εχετε υπόψη σας ότι οι συσκευές μας κανονικά δεν έχουν σχεδιαστεί για εμπορική, βιοτεχνική ή βιομηχανική χρήση. Δεν αναλαμβάνουμε καμία ευθύνη αν η συσκευή χρησιμοποιηθεί σε εμπορικές, βιοτεχνικές ή βιομηχανικές επιχειρήσεις καθώς και σε παρόμοιες δραστηριότητες.

• Επιτρέπεται να χρησιμοποιούνται μόνο λεπίδες πριονιού που είναι κατάλληλες για το μηχάνημα.
  • Συστατικό μέρος της ενδεδειγμένης χρήσης αποτελεί και η τήρηση των υποδείξεων ασφαλείας, καθώς και των οδηγιών συναρμολόγησης και των υποδείξεων λειτουργίας που υπάρχουν στις Οδηγίες χειρισμού.
  • Τα άτομα που χειρίζονται και συντηρούν το μηχάνημα πρέπει να είναι εξοικειωμένα με αυτό και να έχουν διδαχθεί σχετικά με τους ενδεχόμενους κινδύνους.
  • Πέραν αυτού, πρέπει να τηρούνται με απόλυτη ακρίβεια οι ισχύοντες κανονισμοί πρόληψης ατυχημάτων.
• Πρέπει να τηρούνται και οι λοιπτοί κανόνες στους τομείς της ιατρικής εργασίας και της τεχνικής ασφάλειας.
• Οι τροποποιήσεις στο μηχάνημα αποκλείουν κάθε ευθύνη του κατασκευαστή για όσες ζημιές προκύψουν από αυτές.

Υπολειπόμενοι κίνδυνοι

Ακόμα και αν χειρίζεστε αυτό το ηλεκτρικό εργα- λείο όπως προβλέπεται, παραμένουν πάντα υπο- λειπόμενοι κίνδυνοι. Μπορεί να προκύψουν οι εξής κίνδυνοι σε σχέση με τη μέθοδο κατασκευής και την έκδοση αυτού του ηλεκτρικού εργαλείου:

• Βλάβες των πνευμόνων, εάν δεν χρησιμοποιείται κατάλληλη μάσκα προστασίας από σκόνη.
• Βλάβες της ακοής, αν δεν χρησιμοποιείται κατάλληλη προστασία ακοής.
• Κίνδυνος ατυχήματος λόγω επαφής των χεριών σε ακάλυπτη περιοχή κοπής του εργαλείου.
• Κίνδυνος τραυματισμού κατά την αλλαγή εργαλείου (κίνδυνος κοψίματος).
  • Σύνθλιψη των δαχτύλων.
  • Κίνδυνος από ανάκρουση.
• Κλίση του αντικειμένου εργασίας λόγω ανεπαρκούς επιφάνειας στήριξης του αντικειμένου εργασίας.
• Επαφή με το κοπτικό εργαλείο.
• Εκσφενδονισμός τμημάτων ρόζων και τμημάτων του αντικειμένου εργασίας.

5. Υποδείξεις ασφαλείας

5.1 Γενικές υποδείξεις ασφαλείας για ηλεκτρικά εργαλεία

⚠ ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Διαβάστε όλες τις υποδείξεις ασφαλείας, τις οδηγίες, τις απεικονίσεις και τα τεχνικά χαρακτηριστικά που παρέχονται με το ηλεκτρικό εργαλείο σας. Από παραλείψεις στην τήρηση των ακόλουθων οδηγιών ενδέχεται να προκληθεί ηλεκτροπληξία, φωτιά και/ή σοβαροί τραυματισμοί.

Φυλάξτε όλες τις υποδείξεις ασφαλείας και τις οδηγίες για μελλοντική χρήση.

Ο όρος «ηλεκτρικό εργαλείο» που χρησιμοποιείται στις υποδείξεις ασφαλείας αναφέρεται σε ηλεκτρικά εργαλεία που λειτουργούν με ρεύμα (με καλώδιο ρεύματος) ή σε ηλεκτρικά εργαλεία που λειτουργούν με επαναφορτιζόμενες μπαταρίες (χωρίς καλώδιο ρεύματος).

1. Ασφάλεια χώρου εργασίας

a) Διατηρείτε την περιοχή εργασίας καθαρή και καλά φωτισμένη. Από ακαταστασία ή μη φωτισμένες περιοχές εργασίας μπορεί να προκληθούν ατυχήματα.
b) Μην εργάζεστε με το ηλεκτρικό εργαλείο σε δυνητικά εκρήξιμο περιβάλλον όπου βρίσκονται καύσιμα υγρά, αέρια ή σκόνες. Τα ηλεκτρικά εργαλεία παράγουν σπινθήρες οι οποίοι μπορούν να προκαλέσουν ανάφλεξη της σκόνης ή των ατμών.
c) Κατά τη χρήση του ηλεκτρικού εργαλείου κρα- τάτε μακριά παιδιά και άλλα άτομα. Σε περί- πτωση εκτροπής μπορεί να χάσετε τον έλεγχο του ηλεκτρικού εργαλείου.

1. Ασφάλεια χρήσης ηλεκτρικού ρεύματος

a) Το φις σύνδεσης του ηλεκτρικού εργαλείου πρέπει να ταιριάζει στην πρίζα. Δεν επιτρέπεται κανενός είδους τροποποίηση του φις. Μη χρησιμοποιείτε φις προσαρμογής με ηλεκτρικά εργαλεία που διαθέτουν προστασία μέσω γείωσης. Τα μη τροποποιημένα φις και οι κατάλληλες πρίζες μειώνουν τον κίνδυνο ηλεκτροπληξίας.
b) Αποφεύγετε την επαφή του σώματος με γει- ωμένες επιφάνειες όπως σε σωλήνες, θερμα- ντικά σώματα, ηλεκτρικές κουζίνες και ψυγεία. Όταν το σώμα σας είναι γειωμένο, υπάρχει αυξη- μένος κίνδυνος από ηλεκτροπληξία.
c) Διατηρείτε τα ηλεκτρικά εργαλεία μακριά από βροχή ή υγρασία. Η διείσδυση νερού σε ένα ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξίας.
d) Μην κακομεταχειρίζεστε το καλώδιο σύνδεσης για να μεταφέρετε ή να αναρτήσετε το ηλεκτρικό εργαλείο ή για να αποσυνδέσετε το φις από την πρίζα. Κρατάτε το καλώδιο σύνδεσης μακριά από υπερβολική θερμοκρασία, λάδι, αιχμηρά άκρα ή κινούμενα μέρη.

Τα καλώδια σύνδεσης που έχουν υποστεί ζημιά ή είναι μπερδεμένα αυξάνουν τον κίνδυνο ηλεκτροπληξίας.

e) Όταν εργάζεστε με ένα ηλεκτρικό εργαλείο σε υπαίθριο χώρο, χρησιμοποιείτε μόνο καλώδια επέκτασης που είναι και αυτά κατάλληλα για χρήση σε εξωτερικούς χώρους. Η χρήση καλωδίου επέκτασης κατάλληλου για χρήση σε εξωτερικούς χώρους μειώνει τον κίνδυνο ηλεκτροπληξίας.
f) Αν είναι αναπόφευκτη η λειτουργία του ηλεκτρικού εργαλείου σε περιβάλλον με υγρασία, χρησιμοποιείτε ένα ρελέ προστασίας από ρεύμα διαρροής. Η χρήση ενός ρελέ προστασίας από ρεύμα διαρροής μειώνει τον κίνδυνο ηλεκτροπληξίας.

1. Ασφάλεια ατόμων

a) Πρέπει να είστε προσεκτικοί, να προσέχετε τι κάνετε και να χρησιμοποιείτε σύνεση κατά την εργασία με ένα ηλεκτρικό εργαλείο. Μη χρησιμοποιείτε ηλεκτρικό εργαλείο όταν είστε κουρασμένοι ή υπό την επήρεια ναρκωτικών, οινοπνεύματος ή φαρμάκων. Μία στιγμή απροσεξίας κατά τη χρήση του ηλεκτρικού εργαλείου μπορεί να οδηγήσει σε σοβαρούς τραυματισμούς.
b) Φοράτε ατομικό εξοπλισμό προστασίας και πάντα προστατευτικά γυαλιά. Η χρήση ατομικού εξοπλισμού προστασίας, όπως μάσκας κατά της σκόνης, αντιολισθητικών υποδημάτων ασφαλείας, προστατευτικού κράνους ή μέσων προστασίας ακοής, ανάλογα με το είδος και τη χρήση του ηλεκτρικού εργαλείου, μειώνει τον κίνδυνο τραυματισμών.
c) Αποφεύγετε την ακούσια θέση σε λειτουργία. Να βεβαιώνεστε ότι το ηλεκτρικό εργαλείο είναι απενεργοποιημένο πριν το συνδέσετε στην τροφοδοσία ρεύματος και/ή συνδέσετε την επαναφορτιζόμενη μπαταρία, το πάρετε στα χέρια σας ή το μεταφέρετε. Αν κατά τη μεταφορά του ηλεκτρικού εργαλείου έχετε το δάχτυλο στον διακόπτη ή αν συνδέσετε το εργαλείο στην τροφοδοσία ρεύματος ενώ είναι ενεργοποιημένο, μπορεί να προκληθούν ατυχήματα.
d) Απομακρύνετε εργαλεία ρύθμισης ή κλειδιά βιδώματος πριν ενεργοποιήσετε το ηλεκτρικό εργαλείο. Ένα εργαλείο ή κλειδί το οποίο βρίσκεται σε ένα περιστρεφόμενο μέρος του ηλεκτρικού εργαλείου μπορεί να προκαλέσει τραυματισμούς.

e) Αποφεύγετε οποιαδήποτε αφύσικη στάση σώματος. Να φροντίζετε για ασφαλή στήριξη στα πόδια σας και να διατηρείτε πάντα την ισορροπία σας. Με αυτόν τον τρόπο μπορείτε να ελέγχετε καλύτερα το ηλεκτρικό εργαλείο σε μη αναμενόμενες καταστάσεις.

f) Φοράτε κατάλληλο ρουχισμό. Μη φοράτε φαρδιά ρούχα ή κοσμήματα. Κρατάτε τα μαλλιά και τα ρούχα μακριά από κινούμενα μέρη. Τα ρούχα με φαρδιά εφαρμογή, τα κοσμήματα ή τα μακριά μαλλιά μπορεί να πιαστούν από κινούμενα μέρη.

g) Αν μπορούν να εγκατασταθούν διατάξεις αναρρόφησης και συλλογής σκόνης, αυτές πρέπει να είναι συνδεδεμένες και να χρησιμοποιούνται σωστά. Η χρήση μιας διάταξης αναρρόφησης σκόνης μπορεί να μειώσει τους κινδύνους από τη σκόνη.

h) Μην έχετε ψευδή αίσθηση της ασφάλειας και μην αψηφάτε τους κανόνες ασφαλείας για ηλεκτρικά εργαλεία, ακόμα και αν έχετε εξοικειωθεί με το ηλεκτρικό εργαλείο μετά από επανειλημμένη χρήση του. Οι απρόσεκτοι χειρισμοί μπορούν σε κλάσματα του δευτερολέπτου να επιφέρουν σοβαρούς τραυματισμούς.

1. Χρήση και μεταχείριση του ηλεκτρικού εργα- λείου

a) Μην υπερφορτώνετε το ηλεκτρικό εργαλείο. Χρησιμοποιείτε για την εργασία σας το ηλεκτρικό εργαλείο που προορίζεται για αυτή. Με το κατάλληλο ηλεκτρικό εργαλείο εργάζεστε καλύτερα και ασφαλέστερα στην προβλεπόμενη περιοχή ισχύος.

b) Μη χρησιμοποιήσετε ποτέ ηλεκτρικό εργαλείο του οποίου ο διακόπτης παρουσιάζει βλάβη. Ένα ηλεκτρικό εργαλείο που δεν μπορεί πλέον να ενεργοποιηθεί ή να απενεργοποιηθεί, είναι επικίνδυνο και πρέπει να επισκευαστεί.

c) Αφαιρέστε το φις από την πρίζα και/ή αφαιρέστε την αφαιρούμενη επαναφορτιζόμενη μπαταρία, πριν πραγματοποιήσετε ρυθμίσεις στη συσκευή, αλλάξετε εργαλείο εργασίας ή αφήσετε στην άκρη το ηλεκτρικό εργαλείο. Αυτό το μέτρο προφύλαξης αποτρέπει την αθέλητη εκκίνηση του ηλεκτρικού εργαλείου.

d) Φυλάσσετε μακριά από παιδιά τα ηλεκτρικά εργαλεία που δεν χρησιμοποιείτε. Μην αφήνετε να χρησιμοποιεί το ηλεκτρικό εργαλείο κανένα άτομο που δεν είναι εξοικειωμένο με αυτό ή δεν έχει διαβάσεις τις παρούσες οδηγίες. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα, όταν χρησιμοποιούνται από άπειρα άτομα.

e) Φροντίζετε σχολαστικά τα ηλεκτρικά εργαλεία και το εργαλείο εργασίας. Ελέγχετε ότι λει- τουργούν απρόσκοπτα και δεν κολλάνε τα κι- νούμενα μέρη, αν υπάρχουν εξαρτήματα που έχουν σπάσει ή έχουν υποστεί ζημιά τέτοια που να επηρεάζεται η λειτουργία του ηλεκτρι- κού εργαλείου. Αναθέτετε πριν τη χρήση του ηλεκτρικού εργαλείου την επισκευή των εξαρ- τημάτων που έχουν υποστεί ζημιά. Πολλά ατυ- χήματα έχουν την αιτία τους σε κακοσυντηρημένα ηλεκτρικά εργαλεία.

f) Διατηρείτε τα εργαλεία κοπής αιχμηρά και κα- θαρά. Τα προσεκτικά φροντισμένα εργαλεία κο πής με κοφτερές αιχμές έχουν μικρότερη τάση για σφήνωμα και είναι ευκολότερο να καθοδηγηθούν.

g) Χρησιμοποιείτε το ηλεκτρικό εργαλείο, τα αξε- σουάρ, τα εργαλεία εργασίας κλπ. σύμφωνα με τις παρούσες οδηγίες. Λαμβάνετε επίσης υπόψη τις συνθήκες εργασίας και την εργασία που πρόκειται να εκτελεστεί. Η χρήση ηλεκτρι- κών εργαλείων για εφαρμογές άλλες από τις προ- βλεπόμενες μπορεί να οδηγήσει σε επικίνδυνες καταστάσεις.

h) Κρατάτε τις λαβές και τις επιφάνειες κρατήματος στεγνές, καθαρές και απαλλαγμένες από λάδια και γράσα. Οι ολισθηρές λαβές και επιφάνειες κρατήματος δεν επιτρέπουν ασφαλή χειρισμό και έλεγχο του ηλεκτρικού εργαλείου σε απρόβλεπτες καταστάσεις.

5. Σέρβις

a) Αναθέτετε την επισκευή του ηλεκτρικού εργαλείου μόνο σε πιστοποιημένο ειδικευμένο προσωπικό και μόνο με γνήσια ανταλλακτικά. Με αυτόν τον τρόπο εξασφαλίζετε ότι θα διατηρείται η ασφάλεια του ηλεκτρικού εργαλείου.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Αυτό το ηλεκτρικό εργαλείο παράγει ένα ηλεκτρομαγνητικό πεδίο κατά τη διάρκεια της λειτουργίας του. Αυτό το πεδίο υπό ορισμένες περιστάσεις μπορεί να επηρεάσει ενεργά ή παθητικά ιατρικά εμφυτεύματα.

Για να μειώσετε τον κίνδυνο σοβαρών ή θανατηφόρων τραυματισμών, συνιστούμε σε άτομα με ιατρικά εμφυτεύματα να συμβουλεύονται το γιατρό τους και τον κατασκευαστή του ιατρικού εμφυτεύματος, πριν το χειρισμό του ηλεκτρικού εργαλείου.

5.2 Υποδείξεις ασφαλείας για επιτραπέζιες σέγες

• Σε περίπτωση ανάγκης απενεργοποιήστε άμεσα το μηχάνημα και αποσυνδέστε το φις ρευματοληψίας από την πρίζα.
  • Λαμβάνετε υπόψη σας όλες αυτές τις υποδείξεις, πριν και κατά τη διάρκεια της εργασίας σας με το πριόνι.
• Μη χρησιμοποιείτε το πριόνι για την κοπή καυσόξυλων.
• Το μηχάνημα είναι έξοπλισμένο με διακόπτη ασφαλείας έναντι επανενεργοποίησης μετά από διακοπή ρεύματος.
• Αν απαιτείται καλώδιο επέκτασης, βεβαιωθείτε ότι η διατομή του είναι επαρκής για την κατανάλωση ρεύματος του πριονιού. Ελάχιστη διατομή 1,5 mm ^2 .
• Χρησιμοποιείτε μπαλαντέζες μόνον αφού έχετε ξετυλίξει πλήρως το καλώδιο.
• Δεν επιτρέπεται να αποσπάται η προσοχή των ατόμων που απασχολούνται στο μηχάνημα.
• Δεν επιτρέπεται σε καμία περίπτωση να ασκείτε πλευρική πίεση στις λεπίδες πριονιού για να τις επιβραδύνετε μετά την απενεργοποίηση του κινητήρα.
• Χρησιμοποιείτε μόνο λεπίδες πριονιού που είναι κοφτερές και δεν παρουσιάζουν ρωγμές ή παραμόρφωση.
• Οι λεπίδες πριονιού που παρουσιάζουν ελαττώμα- τα πρέπει να αντικαθίστανται άμεσα.
• Μη χρησιμοποιήσετε ποτέ λεπίδες πριονιού οι οποίες δεν ανταποκρίνονται στα χαρακτηριστικά που ορίζονται στις παρούσες οδηγίες χρήσης.
• Πρέπει να βεβαιώνεστε ότι λειτουργούν άψογα όλες οι διατάξεις οι οποίες καλύπτουν τη λεπίδα πριονιού.
• Οι διατάξεις ασφαλείας στο μηχάνημα δεν επιτρέπεται να αφαιρούνται ή να τίθενται σε αχρηστία.
• Οι προστατευτικές διατάξεις που έχουν υποστεί ζημιά ή βλάβη πρέπει να αντικαθίστανται άμεσα.
• Μην κόβετε αντικείμενα εργασίας που είναι πολύ μικρά για να τα κρατάτε με ασφάλεια με το χέρι.
• Μην επιβάλλετε στο μηχάνημα φορτίο τόσο μεγάλο που θα το κάνει να ακινητοποιηθεί.
• Πάντα πιέζετε το αντικείμενο εργασίας σταθερά πάνω στην πλάκα εργασίας.
  • Ποτέ μην αφαιρείτε θραύσματα, πριονίδια ή σφηνωμένα τεμάχια ξύλου ενώ κινείται η λεπίδα πριονιού.

• Για τη διόρθωση προβλημάτων στο μπλοκαρισμένο εργαλείο εργασίας απενεργοποιήστε το μηχάνημα. Αποσυνδέστε το φις ρευματοληψίας από την πρίζα. Απομακρύνετε το μπλοκάρισμα. Προσοχή! Κίνδυνος τραυματισμού από λεπίδα πριονιού! Φοράτε προστατευτικά γάντια! Εκτελέστε δοκιμαστική λειτουργία χωρίς αντικείμενο εργασίας. Προσέχετε ότι δεν υπάρχουν ασυνήθιστοι θόρυβοι ή κραδασμοί. Σε αυτή την περίπτωση, απενεργοποιήστε τη συσκευή και απευθυνθείτε στον κατασκευαστή.

- Εκτελείτε τις αλλαγές εξοπλισμού καθώς και τις εργασίες ρύθμισης, μέτρησης και καθαρισμού μόνο με απενεργοποιημένο κινητήρα. Αποσυνδέστε το φις ρευματοληψίας από την πρίζα.

- Πριν την ενεργοποίηση ελέγξτε ότι έχουν αφαιρεθεί κλειδιά και εργαλεία ρύθμισης.

- Πριν απομακρυνθείτε από τη θέση εργασίας απενεργοποιήστε τον κινητήρα και αποσυνδέστε το φις ρευματοληψίας από την πρίζα.

- Οι ηλεκτρικές εγκαταστάσεις, επισκευές και εργασίες συντήρησης επιτρέπεται να εκτελούνται μόνο από ειδικούς τεχνικούς.

- Όλες οι διατάξεις προστασίας και ασφαλείας πρέπει να εγκαθίστανται πάλι άμεσα μετά την ολοκλήρωση της επισκευής ή συντήρησης.

- Πρέπει να τηρούνται οι υποδείξεις ασφαλείας, εργασίας και συντήρησης που έχει καθορίσει ο κατασκευαστής, καθώς και οι διαστάσεις που αναφέρονται στα Τεχνικά δεδομένα.

- Πρέπει να τηρούνται οι εφαρμόσιμες διατάξεις πρόληψης ατυχημάτων, καθώς και οι λοιποί, γενικά αναγνωρισμένοι τεχνικοί κανόνες ασφαλείας.

- Το πριόνι προορίζεται μόνο για εγκατάσταση σε εσωτερικούς χώρους.

• Τα αντικείμενα εργασίας που είναι μικρότερα από το προστατευτικό λεπίδας πριονιού μπορούν να γίνουν αιτία για τραυματισμούς στα χέρια και στα δάχτυλα. Χρησιμοποιήστε κατάλληλο βοήθημα!

- Αποφεύγετε άβολες θέσεις των χεριών κατά την καθοδήγηση του αντικειμένου εργασίας και θέσεις στις οποίες τυχόν γλίστρημα του χεριού θα το έφερνε απευθείας στη λεπίδα πριονιού.

- Πάντα εισάγετε τη λεπίδα πριονιού με τρόπο ώστε τα δόντια να δείχνουν προς τα κάτω δηλαδή προς το τραπέζι πριονιού.

- Ρυθμίζετε πάντα τη σωστή τάνυση της λεπίδας πριονιού για να αποφύγετε τη θραύση των λεπίδων πριονιού.

- Προχωράτε ιδιαίτερα προσεκτικά κατά την κοπή υλικού με ακανόνιστο προφίλ κοπής.

• Κατά την απόσυρση του αντικειμένου εργασίας μπορεί να μαγκώσουν δόντια στο άνοιγμα της τομής, ιδιαιτέρως αν το άνοιγμα φράζεται από πριονίδια. Σε αυτή την περίπτωση πρέπει να απενεργοποιήσετε το πριόνι, να αποσυνδέσετε το φις ρευματοληψίας από την πρίζα, να ανοίξετε με μια σφήνα το άνοιγμα της τομής και να αφαιρέσετε το αντικείμενο εργασίας.
• Ποτέ μη φεύγετε από το χώρο εργασίας χωρίς να έχετε πρώτα απενεργοποιήσει το πριόνι. Περιμένετε έως ότου ακινητοποιηθεί πλήρως το πριόνι.
• Μην τοποθετείτε, κολλάτε ή κατασκευάζετε οποιαδήποτε εξαρτήματα στο τραπέζι εργασίας κατά τη λειτουργία του πριονιού.
• Ενεργοποιείτε το πριόνι μόνο μετά την απαλλαγή του τραπεζιού εργασίας από υπόλοιπα υλικών και εργαλεία. Αφήστε πάνω στο τραπέζι εργασίας μόνο το αντικείμενο εργασίας και τυχόν βοηθήματα εργασίας (σφήνες).
  • Φοράτε πάντα προστατευτικά γυαλιά.
• Κρατάτε τα δάχτυλα σε ασφαλή απόσταση από τη λεπίδα πριονιού.
• Καθοδηγείτε το αντικείμενο εργασίας με ασφάλεια και σταθερότητα και μην το αφήνετε ποτέ χαλαρό.
• Ποτέ μη φεύγετε από το χώρο εργασίας χωρίς προ- ηγουμένως να έχετε απενεργοποιήσει το πριόνι.
• Μην αφήσετε την εξοικείωσή σας με το πριόνι να σας παρασύρει σε απροσεξία. Από απροσεξία μπορούν σε κλάσματα του δευτερολέπτου να προκύψουν βαρείς τραυματισμοί.

Φυλάξτε προσεκτικά τις υποδείξεις ασφαλείας.

5.3 Υποδείξεις ασφαλείας για το χειρισμό μπα- ταριών

1. Προσέχετε πάντα οι μπαταρίες να τοποθετούνται με τη σωστή πολικότητα (+ και –), σύμφωνα με τις ενδείξεις πάνω στην κάθε μπαταρία.
2. Μην βραχυκυκλώνετε τις μπαταρίες.
3. Μη φορτίζετε μη επαναφορτιζόμενες μπαταρίες.
4. Μην αποφορτίζετε υπερβολικά τη μπαταρία!
5. Μη χρησιμοποιείτε μαζί παλιές και καινούργιες μπαταρίες ή μπαταρίες διαφορετικού τύπου ή κατασκευαστή! Αλλάζετε ταυτόχρονα όλες τις μπαταρίες ενός σετ.
6. Να αφαιρείτε χωρίς καθυστέρηση τις εξαντλημένες μπαταρίες από τη συσκευή και να τις απορρίπτετε με σωστό τρόπο! Μην απορρίπτετε μπαταρίες στα οικιακά απορρίμματα. Οι ελαττωματικές ή χρησιμοποιημένες μπαταρίες πρέπει να ανακυκλώνονται σύμφωνα με την οδηγία 2006/66/ΕΚ.

Επιστρέψτε τις μπαταρίες και / ή τη συσκευή στα σχετικά σημεία συλλογής. Σχετικά με τις διαθέσιμες δυνατότητες τελικής διάθεσης των αποβλήτων μπορείτε να πληροφορηθείτε από τις αρχές της κοινότητας ή της πόλης σας.

1. Μην υπερθερμαίνετε τις μπαταρίες!
2. Μη κάνετε συγκολλήσεις απευθείας πάνω στις μπαταρίες!
3. Μην αποσυναρμολογείτε τις μπαταρίες!
4. Μην παραμορφώνετε τις μπαταρίες!
5. Μην πετάτε τις μπαταρίες σε φωτιά!
6. Να κρατάτε τις μπαταρίες μακριά από παιδιά.
7. Μην επιτρέπετε σε παιδιά την αλλαγή μπαταριών χωρίς επιτήρηση!
8. Μη φυλάσσετε τις μπαταρίες κοντά σε φωτιά, τζάκι ή άλλες πηγές θερμότητας. Μην εκθέτετε τη μπαταρία σε άμεση ηλιακή ακτινοβολία και μην τη χρησιμοποιείτε ή την αποθηκεύετε σε οχήματα όταν ο καιρός είναι ζεστός.
9. Διατηρείτε τις μπαταρίες που δεν χρησιμοποιείτε στην αρχική συσκευασία και κρατήστε τις μακριά από μεταλλικά αντικείμενα. Μην αναμιγνύετε τις αποσυσκευασμένες μπαταρίες και μην τις έχετε ανακατωμένες! Με αυτό τον τρόπο μπορεί να προκληθεί βραχυκύκλωμα της μπαταρίας, με αποτέλεσμα ζημιές, εγκαύματα ή ακόμα και κίνδυνο πυρκαγιάς.
10. Να αφαιρείτε τις μπαταρίες από τη συσκευή όταν αυτή δεν χρησιμοποιείται για παρατεταμένο χρονικό διάστημα, εκτός από περιπτώσεις έκτακτης ανάγκης!
11. Μην πιάνετε ΠΟΤΕ χωρίς κατάλληλη προστασία μπαταρίες που έχουν παρουσιάσει διαρροή. Αν το υγρό που έχει διαρρεύσει έρθει σε επαφή με το δέρμα, θα πρέπει να ξεπλύνετε την προσβεβλημένη περιοχή του δέρματος αμέσως με τρεχούμενο νερό. Αποτρέψτε σε κάθε περίπτωση την επαφή του υγρού με τα μάτια και το στόμα. Σε μια τέτοια περίπτωση, επισκεφθείτε άμεσα γιατρό.
12. Πριν την τοποθέτηση των μπαταριών, καθαρίζετε τις επαφές των μπαταριών και τις αντίστοιχες επαφές της συσκευής.

6. Τεχνικά χαρακτηριστικά

Τάση δικτύουρεύματος	230-240 V~/50 Hz
Κατανάλωση ισχύος 70 W (S1*)	90 W (S2 15min**)
Αριθμός διαδρομών 550-1500 min	-1
Διαδρομή κίνησης 18 mm
Διαστάσεις M x Π x Y	665 x 310 x 340 mm
Στρεφόμενο τραπέζι	0° έως 45° προς τα αριστερά/δεξιά
Μέγεθος τραπεζιού	254 x 407 mm
Μήκος λεπίδας πριονιού, περ. (μεταξύ των δύο πείρων)	127 mm
Μήκος προβολής βραχίονα πριονιού	405 mm
Ύψος κοπής, μέγ. στις 90°	50 mm
Ύψος κοπής, μέγ. στις 45°	20 mm
Βαθμός προστασίας IP20
Στόμιο αναρρόφησης, ø	34,5 mm
Βάρος	8,1 kg

Με την επιφύλαξη τεχνικών τροποποιήσεων!

\*Τρόπος λειτουργίας S1 (συνεχής λειτουργία)

Το μηχάνημα μπορεί να λειτουργεί μόνιμα με τη αναφερόμενη ισχύ.

\*\*Τρόπος λειτουργίας S2 (σύντομη λειτουργία)

Το μηχάνημα επιτρέπεται να λειτουργήσει σύντομα με την αναφερόμενη ισχύ.

Τιμές εκπομπών θορύβου

Θόρυβος

Οι τιμές θορύβου προσδιορίστηκαν βάσει του προτύπου EN 62841-1:2015.

Φοράτε προστασία ακοής.

Η επίδραση του θορύβου ενδέχεται να προκαλέσει απώλεια ακοής.

Στάθμη ηχητικής πίεσης L_pA	81,7 dB
Αβεβαιότητα K_pA	3 dB

Στάθμη ηχητικής ισχύος L_WA	94,7 dB
Αβεβαιότητα K_WA	3 dB

Οι αναφερόμενες τιμές είναι τιμές εκπομπής και επομένως δεν αντιπροσωπεύουν απαραίτητα ασφαλείς τιμές για χώρους εργασίας. Παρόλο που υπάρχει μια συσχέτιση ανάμεσα στα επίπεδα εκπομπής και στα επίπεδα επιπτώσεων στο περιβάλλον, δεν μπορεί από αυτά να προσδιοριστεί με αξιοπιστία αν χρειάζονται πρόσθετα μέτρα προφύλαξης ή όχι. Παράγοντες οι οποίοι μπορούν να επηρεάσουν το τρέχον επίπεδο περιβαλλοντικών επιπτώσεων στο χώρο εργασίας περιλαμβάνουν τη διάρκεια των δράσεων, τις ιδιαιτερότητες του χώρου εργασίας, άλλες πηγές θορύβου κλπ., π.χ. τον αριθμό τον μηχανημάτων και των άλλων γειτονικών διαδικασιών.

Οι έγκυρες τιμές για τους χώρους εργασίας μπορεί επίσης να διαφέρουν από χώρα σε χώρα. Ωστόσο αυτές οι πληροφορίες θα πρέπει να επιτρέπουν στο χρήστη να πραγματοποιήσει μια καλύτερη αξιολόγηση κινδύνου και επικινδυνότητας.

Περιορίζετε στο ελάχιστο την παραγωγή θορύβου!

• Χρησιμοποιείτε μόνο συσκευές που είναι σε άψογη κατάσταση.
  • Συντηρείτε και καθαρίζετε τακτικά τη συσκευή.
  • Προσαρμόζετε τον τρόπο εργασίας σας στη συσκευή.
  • Μην υπερφορτώνετε τη συσκευή.
  • Αν χρειάζεται δώστε τη συσκευή για έλεγχο.
• Απενεργοποιείτε τη συσκευή όταν δεν χρησιμοποιείται.

Κατάλληλες λεπίδες πριονιού

Μπορούν να χρησιμοποιηθούν όλες οι λεπίδες πριονιού του εμπορίου με ελάχιστο μήκος 133 mm με και χωρίς πείρο.

7. Πριν από τη θέση σε λειτουργία

7.1 Αποσυσκευασία

• Ανοίξτε τη συσκευασία και αφαιρέστε προσεκτικά τη συσκευή.
• Απομακρύνετε τα υλικά συσκευασίας καθώς και τα ασφαλιστικά συσκευασίας και μεταφοράς (εφόσον υπάρχουν).
• Ελέγξτε εάν είναι πλήρες το παραδοτέο υλικό.
• Ελέγξτε τη συσκευή και τα αξεσουάρ για τυχόν ζημιές κατά τη μεταφορά.
• Φυλάξτε τη συσκευασία κατά το δυνατό μέχρι τη λήξη της εγγύησης.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η συσκευή και τα υλικά συσκευασίας δεν είναι παιδικά παιχνίδια! Τα παιδιά δεν επιτρέπεται να παίζουν με πλαστικές σακούλες, μεμβράνες και μικρά εξαρτήματα! Υπάρχει κίνδυνος κατάποσης και ασφυξίας!

7.2 Γενικές υποδείξεις

• Πριν τη θέση σε λειτουργία πρέπει να έχουν εγκα- τασταθεί κανονικά όλα τα καλύμματα και τα συστή- ματα ασφαλείας.
• Η λεπίδα πριονιού πρέπει να μπορεί να κινείται ελεύθερα.
  • Αν επεξεργάζεστε ξύλο που έχει ήδη χρησιμοποιη- θεί, προσέχετε για ξένα σώματα όπως π.χ. καρφιά ή βίδες κλπ.
• Πριν πατήσετε το διακόπτη ενεργοποίησης/ απενεργοποίησης, βεβαιωθείτε ότι η λεπίδα πριονιού έχει εγκατασταθεί σωστά και τα κινητά μέρη μπορούν να κινούνται εύκολα.
• Βεβαιωθείτε πριν από τη σύνδεση του μηχανήμα- τος, ότι τα στοιχεία στην πινακίδα τύπου συμφω- νούν με τα στοιχεία του δικτύου τροφοδοσίας.
• Συνδέετε το μηχάνημα μόνο σε μια εγκατεστημένη σύμφωνα με τους κανονισμούς πρίζα με προστα- τευτική επαφή -πρίζα σούκο- η οποία προστατεύε- ται με ασφάλεια τουλάχιστον 10 Α.

7.3 Εγκατάσταση της επιτραπέζιας σέγας πάνω σε έναν πάγκο εργασίας (Εικ. 5.1-5.2)

Για την εγκατάσταση χρειάζεστε:

• Βίδα εξαγωνικής κεφαλής M6 (4x)
• Εξαγωνικό παξιμάδι Μ6 (4x)
• Poδέλα ∅ 6,4 mm (8x)
• Υπόδειγμα διάτρησης (Εικ. 5.2)

Τα υλικά συναρμολόγησης δεν περιλαμβάνονται στο παραδοτέο υλικό.

Το μήκος των βιδών που πρέπει να χρησιμοποιηθούν διαφέρει ανάλογα με το πάχος της πλάκας του τραπτεζιού.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος τραυματισμού! Πριν από κάθε εργασία εγκα- τάστασης στην επιτραπέζια σέγα αποσυνδέετε το φις ρευματοληψίας από την πρίζα.

1. Εγκαταστήστε την επιτραπέζια σέγα πάνω σε ένα πάγκο εργασίας από συμπαγές ξύλο. Με αυτό τον τρόπο μπορεί να αποφευχθεί η έντονη δημιουργία θορύβου λόγω κραδασμών.

2. Επισημάνετε τις οπές που χρειάζεται να διατρη- θούν με τη βοήθεια των διαστάσεων (Εικ. 5.2.)

3. Διανοίξτε με τρυπάνι 4 οπές (διαμέτρου 6 mm) στο τραπέζι εργασίας.

4. Βιδώστε την επιτραπέζια σέγα με το τραπέζι εργασίας χρησιμοποιώντας τη βίδα εξαγωνικής κεφαλής (Ε) στα σημεία εγκατάστασης (Εικ. 3 θέση 17) με την εξής σειρά (Εικ. 5.1):
   D Εξαγωνικό παξιμάδι
   C Ροδέλα στήριξης
   Α Επιτραπέζια σέγα
   Β Τραπέζι εργασίας
   C Ροδέλα στήριξης
   Ε Βίδα εξαγωνικής κεφαλής

5. Πρώτα σφίξτε καλά το εξαγωνικό παξιμάδι (D).

8. Τοποθέτηση

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος τραυματισμού! Πριν από κάθε εργασία εγκα- τάστασης στην επιτραπέζια σέγα αποσυνδέετε το φις ρευματοληψίας από την πρίζα.

8.1 Εγκατάσταση / Αλλαγή της λεπίδας πριονιού (Εικ. 6-11)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Για να αποφεύγετε τραυματισμούς από αθέλητη εκκίνηση: Πριν την αφαίρεση ή την αντικατάσταση της λεπίδας πριονιού πιέζετε πάντα το πλήκτρο "0" και αποσυνδέετε το φις ρευματοληψίας από την πρίζα.

8.1.1 Αφαίρεση / τοποθέτηση ενθέτου τραπεζιού (Εικ. 6-11)

1. Ξεβιδώστε τη βίδα αστεροειδούς λαβής (3).
2. Θέστε το προστατευτικό λεπίδας πριονιού (5) τε- λείως προς τα πάνω.

3. Πιάστε κάτω από το τραπέζι πριονιού (6) και πιέστε το ένθετο τραπεζιού (24) προς τα πάνω.

4. Τώρα μπορεί να αφαιρεθεί το ένθετο τραπεζιού (24). Κατά την τοποθέτηση του ενθέτου τραπεζιού (24) προσέξτε τη θέση της εντομής κοπής με πριόνι. Το ένθετο τραπεζιού (24) πρέπει να τοποθετηθεί όπως δείχνει η Εικ. 8. Διαφορετικά το μηχάνημα μπορεί να υποστεί ζημιά κατά τις φαλτσοκοπές.

8.1.2 Απεγκατάσταση της λεπίδας πριονιού με πείρους (Εικ. 8-11, 16, 18-20)

1. Για την αφαίρεση της λεπίδας πριονιού (20) αφαι- ρέστε το ένθετο τραπεζιού (24) προς τα πάνω. (βλ. 8.1.1)

2. Λασκάρετε πρώτα την τάνυση, περιστρέφοντας τη βίδα τάνυσης (10) αριστερόστροφα. (Εικ. 16)

3. Κρατήστε σταθερά τη λεπίδα πριονιού και πιέστε τον βραχίονα (11) ελαφρά προς τα κάτω (βλ. Εικ. 9).

4. Αφαιρέστε τη λεπίδα πριονιού από το πάνω και κάτω στήριγμα λεπίδας πριονιού (25/28).

8.1.3 Εγκατάστασητηςλεπίδαςπριονιούμεπείρους (Εικ. 8-11, 16, 18-20)

Τα δόντια της λεπίδας πριονιού πρέπει πάντα να δεί- χνουν προς τα κάτω.

1. Περάστε το ένα άκρο της λεπίδας πριονιού (20) μέσα από το άνοιγμα στο τραπέζι. Περάστε τους πείρους της λεπίδας πριονιού (20) στις αντίστοι- χες εγκοπές του πάνω και του κάτω στηρίγματος λεπίδας πριονιού (25/28).
2. Εισάγετε πρώτα τη λεπίδα πριονιού (20) στο κάτω στήριγμα λεπίδας πριονιού (28).
3. Πιέστε τον βραχίονα (11) ελαφρά προς τα κάτω (βλ. Εικ. 9). Εισάγετε τη λεπίδα πριονιού (20) στο πάνω στήριγμα λεπίδας πριονιού (25).
4. Ελέγξτε τη θέση των πείρων λεπίδας πριονιού στα στηρίγματα λεπίδας πριονιού (25/28).
5. Τεντώστε τη λεπίδα πριονιού (20) με τη βίδα τάνυσης (10), περιστρέφοντας τη βίδα δεξιόστροφα. Ελέγξτε την τάνυση της λεπίδας πριονιού (20). (Εικ. 16)
6. Εισάγετε πάλι το ένθετο τραπεζιού (24). (βλ. 8.1.1)

8.1.4 Απεγκατάσταση της λεπίδας πριονιού χωρίς πείρους (Εικ. 1, 9, 10, 18, 19, 20)

1. Για την αφαίρεση της λεπίδας πριονιού, αφαιρέστε το ένθετο τραπεζιού (24) προς τα πάνω. (Βλ. 8.1.1)
2. Λασκάρετε πρώτα την τάνυση, περιστρέφοντας τη βίδα τάνυσης (10) αριστερόστροφα. (Εικ. 16)
3. Πιέστε τον βραχίονα (11) ελαφρά προς τα κάτω. (Εικ. 9)
4. Αφαιρέστε τη λεπίδα πριονιού τραβώντας την προς τα εμπρός από τα στηρίγματα και μέσα από το άνοιγμα στο τραπέζι.
5. Αφαιρέστε τη λεπίδα πριονιού από την υποδοχή εργαλείου.

8.1.5 Τοποθέτηση της λεπίδας πριονιού χωρίς πείρους (προαιρ.) (Εικ. 1, 3, 16, 18, 19, 20)

Τα δόντια της λεπίδας πριονιού πρέπει πάντα να δεί- χνουν προς τα κάτω.

1. Για λεπίδες πριονιού χωρίς πείρους χρησιμοποιείτε την επιφάνεια εγκατάστασης (26). (Εικ. 3)

2. Τοποθετήστε την υποδοχή εργαλείου (27) στην προβλεπόμενη για τον σκοπό αυτό επιφάνεια εγκατάστασης (26) στο τραπέζι (6). (βλ. Εικ. 18).

3. Περάστε τη λεπίδα πριονιού μέσα στο άνοιγμα της υποδοχής εργαλείου (27) και σφίξτε καλά τις δύο βίδες Άλεν (Εικ. 18). Προσέξτε να συσφιχτεί κεντραρισμένη η λεπίδα πριονιού.

4. Περάστε τη λεπίδα πριονιού με εγκατεστημένη υποδοχή εργαλείου μέσα από το άνοιγμα στο τραπέζι.
5. Πιέστε τον βραχίονα (11) του πριονιού λίγο προς τα κάτω (Εικ. 20, F) και στερεώστε το άλλο άκρο της υποδοχής εργαλείου στο επάνω στήριγμα.
6. Τεντώστε τη λεπίδα πριονιού (20) με τη βίδα τάνυσης (10), περιστρέφοντας τη βίδα δεξιόστροφα. (Εικ. 16)
7. Εισάγετε πάλι το ένθετο τραπεζιού (24). (βλ. 8.1.1)

8.2 Έλεγχος της τάνυσης της λεπίδας πριονιού ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Ελέγχετε την τάνυση της λεπίδας τακτικά και μετά την τοποθέτηση μιας λεπίδας πριονιού.

Μετά την εγκατάσταση της λεπίδας πριονιού, τεντώστε την περιστρέφοντας δεξιόστροφα τη βίδα τάνυσης (10).

Αν η τάνυση της λεπίδας είναι πολύ χαμηλή ή πολύ υψηλή, προχωρήστε ως εξής:

- Περιστρέψτε τη βίδα τάνυσης (10) δεξιόστροφα για να αυξήσετε την τάνυση και αριστερόστροφα για να τη μειώσετε. (Εικ. 16)

Όταν είναι σωστή η τάνυση, η λεπίδα πριονιού θα πρέπει να παράγει έναν υψηλής συχνότητας ήχο αν την "χτυπήσετε", όπως μια χορδή.

8.3 Εγκατάσταση / Αλλαγή της ταινίας λείανσης

8.3.1 Αφαίρεση της ταινίας λείανσης (Εικ. 23-25)

1. Για την αφαίρεση της ταινίας λείανσης, αφαιρέστε το ένθετο τραπεζιού (24) προς τα πάνω.
2. Λασκάρετε πρώτα την τάνυση, περιστρέφοντας τη βίδα τάνυσης (10) αριστερόστροφα. (Εικ. 16)
3. Πιέστε τον βραχίονα (11) ελαφρά προς τα κάτω. (Εικ. 9)
4. Αφαιρέστε την ταινία λείανσης, τραβώντας την προς τα εμπρός έξω από τα στηρίγματα και μέσα από το άνοιγμα στο τραπέζι.
5. Αφαιρέστε την ταινία λείανσης (d) από την υπο- δοχή εργαλείου (27)

8.3.2 Τοποθέτηση της ταινίας λείανσης μέσα στα στηρίγματα (Εικ. 23-25)

Η ταινία λείανσης πρέπει να είναι στραμμένη στην κατεύθυνση του χρήστη, βλ. (Εικ. 23-25).

1. Για ταινίες λείανσης χωρίς πείρους χρησιμοποιείτε την επιφάνεια εγκατάστασης (26).

2. Τοποθετήστε την υποδοχή εργαλείου (27) μέσα στις στα ειδικά προβλεπόμενα ανοίγματα στο τραπέζι (6).

3. Περάστε την ταινία λείανσης μέσα στο άνοιγμα της υποδοχής εργαλείου (27) και σφίξτε καλά τις δύο σταυρόβιδες (27.3). Προσέξτε να συσφιχτεί κεντραρισμένη η ταινία λείανσης (βλ. Εικ. 23/24).
4. Περάστε την ταινία λείανσης με εγκατεστημένη υποδοχή εργαλείου μέσα από το άνοιγμα στο τραπέζι.
5. Πιέστε τον βραχίονα (11) του πριονιού λίγο προς τα κάτω (Εικ. 20, F) και στερεώστε το άλλο άκρο της υποδοχής εργαλείου στο επάνω στήριγμα.
6. Τεντώστε την ταινία λείανσης (d) με τη βίδα τάνυσης (10), περιστρέφοντας τη βίδα δεξιόστροφα. (Εικ. 16)
7. Εισάγετε πάλι το ένθετο τραπεζιού (24). (βλ. 8.1.1)

8.4 Εγκατάσταση της υποδοχής εργαλείου (Εικ. 23)

1. Βιδώστε τη βίδα Άλεν (27.4) στην ειδικά προβλεπόμενη οπή της υποδοχής εργαλείου (27.1).
2. Επαναλάβετε τη διαδικασία στην απέναντι πλευρά.
3. Τοποθετήστε το επάνω τμήμα της υποδοχής εργαλείου (27.2) πάνω στο κάτω τμήμα της υποδοχής εργαλείου (27.1).
4. Βιδώστε μεταξύ τους τα δύο τμήματα με τις παρε- χόμενες βίδες (27.3).

8.5 Μικρορρύθμιση της κλίμακας γωνίας (Εικ. 12) ΠΡΟΣΟΧΗ

Ελέγχετε τη ρύθμιση της κλίμακας γωνίας πριν εργαστείτε με τη συσκευή.

1. Για τη ρύθμιση του τραπεζιού πριονιού χρησιμο- ποιήστε μια γωνιά 90° (29) (δεν περιλαμβάνεται στο παραδοτέο υλικό). Τοποθετήστε την σε επα- φή με το τραπέζι πριονιού και τη λεπίδα πριονιού (Εικ. 12).

2. Ξεβιδώστε τη βίδα αστεροειδούς λαβής (13). Ρυθμίστε το τραπέζι πριονιού (6) έως ότου η γωνία ανάμεσα στη λεπίδα πριονιού (20) και το τραπέζι πριονιού (6) ανέρχεται σε 90°.

3. Σφίξτε πάλι καλά τη βίδα αστεροειδούς λαβής (13).

4. Λασκάρετε τη βίδα (30) και περιοτρέψτε τον δείκτη (31) στην ένδειξη 0°.

5. Διενεργήστε μια δοκιμαστική κοπή. Ελέγξτε τη γωνία στο αντικείμενο εργασίας με ένα γωνιόμετρο (δεν περιλαμβάνεται στο παραδοτέο υλικό). Αν χρειάζεται προσαρμόστε τον δείκτη (31).

8.6 Εγκατάσταση του προστατευτικού λεπίδας πριονιού (Εικ. 6)

1. Εγκαταστήστε το προστατευτικό λεπίδας πριονιού (5) στη βάση (4). Περάστε τη βίδα (46) μέσα από την οπή στη βάση (4) και σφίξτε τη με τη βοήθεια του σταυροκατσάβιδου και ενός κλειδιού βιδώματος (δεν περιλαμβάνονται στο παραδοτέο υλικό).

8.7 Ρύθμιση του συγκρατητή (Εικ. 7)

ΥΠΟΔΕΙΞΗ: Ο συγκρατητής (22) πρέπει πάντα να προσαρμόζεται σύμφωνα με το ύψος του αντικειμένου εργασίας. Ωστόσο, τότε το αντικείμενο εργασίας δεν πρέπει να είναι συσφιγμένο, αλλά να παραμείνει ελεύθερα κινούμενο. Ο συγκρατητής (22) χρησιμεύει ως ασφάλεια ώστε το αντικείμενο εργασίας να μην μπορεί να εκτιναχτεί προς τα πάνω καταστρέφοντας έτσι τη λεπίδα πριονιού (20).

1. Για τη ρύθμιση του συγκρατητή (22) ξεβιδώστε τη βίδα αστεροειδούς λαβής (3).
2. Ρυθμίστε τον συγκρατητή (22) σύμφωνα με το ύψος του αντικειμένου εργασίας.
3. Σφίξτε πάλι καλά τη βίδα αστεροειδούς λαβής (3).

8.8 Εγκατάσταση της διάταξης εξαγωγής (Εικ. 8)

1. Βεβαιωθείτε ότι το προστατευτικό λεπίδας πριονιού (5) είναι γυρισμένο προς τα πάνω.
2. Συνδέστε τον εύκαμπτο σωλήνα φυσήματος (1) στα σημεία σύνδεσης (2) και (35), όπως δείχνει η Εικ. 8.

8.9 Τοποθέτηση των μπαταριών στο φως εργασίας (Εικ. 17)

1. Αφαιρέστε το κάλυμμα της θήκης μπαταριών απασφαλίζοντας το κάλυμμα και γυρίζοντάς το προς τα πάνω.
2. Τοποθετήστε μέσα τις παρεχόμενες μπαταρίες (8). Προσοχή: Προσέχετε την πολικότητα!
3. Εγκαταστήστε το καπάκι της θήκης μπαταριών με την αντίστροφη σειρά ενεργειών.

8.10 Σύστημα αναρρόφησης πριονιδιών (Εικ. 13)

ΠΡΟΣΟΧΗ: Χρησιμοποιείτε το προϊόν μόνο με κατάλ- ληλο σύστημα αναρρόφησης ροκανιδιών. Μη χρησι- μοποιείτε οικιακή ηλεκτρική σκούπα.

Συνδέστε στον σύνδεσμο αναρρόφησης εξαγωγής (14) ένα κατάλληλο σύστημα αναρρόφησης πριονιδιών (δεν περιλαμβάνεται στο παραδοτέο υλικό).

ΠΡΟΣΟΧΗ: Ελέγχετε και καθαρίζετε τακτικά τα κανά- λια αναρρόφησης.

9. Χειρισμός

⚠️ Προσοχή!

Πριν από τη θέση σε λειτουργία, οπωσδήποτε συ- ναρμολογήστε πλήρως το προϊόν!

9.1 Γενικές υποδείξεις

• Το πριόνι δεν κόβει ξύλο αυτόνομα. Ο χρήστης κάνει εφικτή την κοπή καθοδηγώντας το ξύλο προς την κινούμενη λεπίδα πριονιού.
• Τα δόντια κόβουν το ξύλο μόνο κατά τη διαδρομή κίνησης προς τα κάτω.
- Το ξύλο πρέπει να καθοδηγείται αργά προς τη λεπίδα πριονιού, επειδή τα δόντια της λεπίδας πριονιού είναι πολύ μικρά.
- Κάθε άτομο που θέλει να χρησιμοποιεί το πριόνι χρειάζεται μια ορισμένη περίοδο εκμάθησης. Στη διάρκεια αυτής της περιόδου σίγουρα θα σπάσουν μερικές λάμες.
- Κατά την κοπή ξύλων σχετικά μεγάλου πάχους πρέπει να προσέχετε ιδιαίτερα να μη λυγίζει και να μη στρίβει η λεπίδα πριονιού.
- Με προσεκτικό τρόπο εργασίας αυξάνεται η διάρκεια ζωής της λεπίδας πριονιού.

9.2 Ρυθμιστής αριθμού διαδρομών (Εικ. 2)

Με το ρυθμιστή αριθμού διαδρομών (16) μπορείτε να ρυθμίσετε τον αριθμό διαδρομών ανάλογα με το υλικό που θέλετε να κόψετε. Για μαλακά υλικά συνιστούμε υψηλό αριθμό διαδρομών και για σκληρά υλικά χαμηλό αριθμό διαδρομών.

Περιστρέφοντας δεξιόστροφα τον ρυθμιστή αριθμού διαδρομών (16), αυξάνετε τον αριθμό διαδρομών. Περιστρέφοντας αριστερόστροφα μειώνετε τον αριθμό διαδρομών.

9.3 Εκτέλεση εσωτερικών τομών

Με αυτή την επιτραπέζια σέγα είναι εφικτή η εκτέλεση εσωτερικών τομών σε αντικείμενα εργασίας, χωρίς να υποστεί ζημιά η εξωτερική πλευρά ή η περιφέρεια του αντικειμένου εργασίας.

1. Απομακρύνετε τη λεπίδα πριονιού (20), όπως πε- ριγράφεται στην ενότητα 8.1.
2. Διανοίξτε με τρυπάνι μία οπή στο αντικείμενο εργασίας.

3. Τοποθετήστε το αντικείμενο εργασίας με τη στρογγυλή οπή πάνω από το άνοιγμα του ενθέτου τραπεζιού (24) πάνω στο τραπέζι πριονιού (6).

4. Εγκαταστήστε τη λεπίδα πριονιού (20) (όπως πε- ριγράφεται στο τμήμα 8.1) μέσα από την οπή στο αντικείμενο εργασίας και ρυθμίστε τη σύσφιξη της λεπίδας.

5. Μετά το τέλος της εσωτερικής τομής αφαιρέστε τη λεπίδα πριονιού (20) από τα στηρίγματα της λεπίδας (όπως περιγράφεται στην ενότητα 8.1).
6. Πάρτε το αντικείμενο εργασίας από το τραπέζι.

9.4 Πραγματοποίηση φαλτσοκοπών (Εικ. 14)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Προσέχετε ιδιαίτερα κατά την πραγματοποίηση φαλ- τσοκοπών. Με την κλίση του τραπεζιού πριονιού ευ- νοείται η ολίσθηση. Υπάρχει κίνδυνος τραυματισμού.

1. Για την εκτέλεση φαλτσοκοπών προσαρμόστε αντίστοιχα την απόσταση του προστατευτικού λεπίδας δισκοπρίονου (5) που είναι εγκατεστημένο στον συγκρατητή (22) σε σχέση με το τραπέζι εργασίας.
2. Στρίψτε το τραπέζι λασκάροντας τη βίδα αστερο- ειδούς λαβής (13) και γέρνοντας το τραπέζι πριο- νιού (6) στην επιθυμητή θέση.
3. Σφίξτε τη βίδα αστεροειδούς λαβής (13).

9.5 Εργασία με την ταινία λείανσης

Με αυτή την επιτραπέζια σέγα είναι εφικτές εργασίες λείανσης στην εσωτερική και εξωτερική πλευρά του αντικειμένου εργασίας.

9.5.1 Εργασίες λείανσης στην εσωτερική και εξω- τερική πλευρά (Εικ. 23-25)

1. Εγκαταστήστε την ταινία λείανσης όπως περιγράφεται στην ενότητα 8.3.
2. Για την εκτέλεση εργασιών λείανσης προσαρμόστε αντίστοιχα την απόσταση του συγκρατητή (22) από το τραπέζι εργασίας (6).
3. Καθοδηγείτε την ταινία λείανσης (d) ώστε να έρχε- ται με σταθερή πίεση σε επαφή με το αντικείμενο εργασίας.
4. Μετά την ολοκλήρωση των εργασιών λείανσης αφαιρέστε την ταινία λείανσης (όπως περιγράφεται στην ενότητα 8.3).

Προσοχή: Σε περίπτωση πολύ υψηλής τάνυσης, η ται- νία λείανσης μπορεί να κοπεί.

9.6 Λειτουργία της λάμπας εργασίας (Εικ. 4)

- Πατήστε τον διακόπτη ενεργοποίησης/ απενεργοποίησης (19) για να ενεργοποιήσετε και απενεργοποιήσετε τη λάμπα εργασίας (18).

9.7 Εργασία με τον εύκαμπτο άξονα (Εικ. 26-28)

• Απομακρύνετε το προστατευτικό πώμα (38) (Εικ. 26).
  • Τοποθετήστε τον εύκαμπτο άξονα (37) πάνω στο σημείο σύνδεσης (39) και βιδώστε τον σφιχτά. (Εικ. 27).
• Συσφίξτε το εργαλείο μέσα στο τσοκ (διάμετρος 3,2 mm).
• Συγκρατήστε τον εύκαμπτο άξονα σταθερά από τη λαβή και προσαρμόστε τον ρυθμιστή αριθμού στροφών όπως περιγράφεται στην ενότητα (9.2 / 9.9).
• Μετά την ολοκλήρωση της εργασίας αφαιρέστε πάλι τον εύκαμπτο άξονα και βιδώστε πάλι το προστατευτικό πώμα (38).
• Προσοχή: Για εργασίες με τον εύκαμπτο άξονα καλύψτε τη λεπίδα πριονιού με το προστατευτικό λεπίδας (5).

9.8 Διακόπτης ενεργοποίησης/ απενεργοποίησης (15) (Εικ. 2)

• Ενεργοποίηση: Πατήστε το πράσινο πλήκτρο "I".
- Απενεργοποίηση: Πατήστε το κόκκινο πλήκτρο "0".

ΠΡΟΣΟΧΗ

Το μηχάνημα είναι έξοπλισμένο με διακόττη ασφα- λείας έναντι επανενεργοποίησης μετά από διακοπή ρεύματος.

Αν η επιτραπέζια σέγα είναι ενεργοποιημένη και διακοπεί η παροχή ρεύματος στο δίκτυο, η επιτραπέζια σέγα παραμένει απενεργοποιημένη, ακόμα και αν αποκατασταθεί η παροχή ρεύματος. Για ενεργοποίηση πατήστε πάλι το πλήκτρο "I".

10. Ηλεκτρική σύνδεση

Ο εγκατεστημένος ηλεκτροκινητήρας έχει συνδεθεί ώστε να είναι έτοιμος για λειτουργία. Η σύνδεση συμμορφώνεται με τις ισχύουσες διατάξεις VDE και DIN.

Η σύνδεση στο ηλεκτρικό δίκτυο από την πλευρά του πελάτη καθώς και το καλώδιο επέκτασης που χρησιμοποιείται πρέπει να συμμορφώνονται με αυτές τις προδιαγραφές.

Καλώδιο ηλεκτρικής σύνδεσης με ζημιά

Στα καλώδια σύνδεσης συχνά προκύπτουν ζημιές στη μόνωση.

Οι σχετικές αιτίες μπορεί να είναι:

- σημεία πίεσης, όταν καλώδια σύνδεσης περνούν μέσα από διάκενα παραθύρου ή πόρτας.

- θέσεις τσακίσματος λόγω ακατάλληλης στερέωσης ή διέλευσης του καλωδίου σύνδεσης.

• σημεία κοψίματος λόγω διέλευσης τροχήλατων αντικειμένων επάνω από το καλώδιο σύνδεσης.
- ζημιές στη μόνωση λόγω τραβήγματος του φις από την πρίζα.
• ρωγμές λόγω γήρανσης της μόνωσης.

Καλώδια ηλεκτρικής σύνδεσης με τέτοιες ζημιές δεν επιτρέπεται να χρησιμοποιηθούν και λόγω των ζημιών στη μόνωση αποτελούν κίνδυνο για τη ζωή.

Ελέγχετε τακτικά τα καλώδια ηλεκτρικής σύνδεσης για τυχόν ζημιές. Προσέχετε ώστε κατά τον έλεγχο το καλώδιο σύνδεσης να μην είναι συνδεδεμένο στο δίκτυο ρεύματος.

Τα καλώδια σύνδεσης πρέπει να συμμορφώνονται με τις ισχύουσες διατάξεις VDE και DIN.

Χρησιμοποιείτε μόνο καλώδια σύνδεσης με χαρακτη- ρισμό Η 05 VV-F.

Είναι υποχρεωτικό να είναι τυπωμένη η ονομασία τύπου πάνω στο καλώδιο σύνδεσης.

Μοτέρ εναλλασσόμενου ρεύματος

• Η τάση δικτύου ρεύματος πρέπει να είναι 220-240 V\~.
  • Τα καλώδια επέκτασης μήκους έως 25 m πρέπει να έχουν διατομή 1,5 τετραγωνικού χιλιοστού.

Συνδέσεις και επισκευές του ηλεκτρικού εξοπλισμού επιτρέπεται να γίνονται μόνο από ειδικευμένο ηλεκτρολόγο.

Σε περίπτωση ερωτήσεων, αναφέρετε τα εξής στοιχεία:

• Τύπος ρεύματος του κινητήρα
• Στοιχεία της πινακίδας τύπου του μηχανήματος

Τύπος σύνδεσης Υ

Αν υποστεί ζημιά το καλώδιο ρεύματος αυτού του προ- ϊόντος, το καλώδιο πρέπει να αντικατασταθεί από τον κατασκευαστή ή από κέντρο εξυπηρέτησης πελατών του ή κάποιο πρόσωπο παρόμοιας κατάρτισης, ώστε να αποφευχθούν κίνδυνοι.

11. Μεταφορά

• Μεταφέρετε το ηλεκτρικό εργαλείο ανυψώνοντάς το από το περίβλημα μηχανήματος (36). (Εικ. 26).
  • Ποτέ μη χρησιμοποιήσετε τις προστατευτικές δια- τάξεις για χειρισμό ή μεταφορά του μηχανήματος.
• Προσέχετε κατά τη διάρκεια της μεταφοράς ώστε το ελεύθερο μέρος της λεπίδας πριονιού να είναι καλυμμένο, παραδείγματος χάριν από την προστατευτική διάταξη.

12. Καθαρισμός, συντήρηση και πα- ραγγελία ανταλλακτικών

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Πάντα απενεργοποιείτε το πριόνι και αποσυνδέετε το φις ρευματοληψίας από την πρίζα πριν από όλες τις εργασίες συντήρησης και καθαρισμού.

12.1 Καθαρισμός

Διατηρείτε τις προστατευτικές διατάξεις, τις σχισμές αερισμού και το περίβλημα κινητήρα όσο το δυνατόν καθαρά από σκόνη και ακαθαρσίες. Συνιστούμε να καθαρίζετε τη συσκευή άμεσα μετά από κάθε χρήση.

12.1.1 Καθαρισμός εξωτερικά

• Καθαρίζετε τη συσκευή τακτικά με ένα ελαφρά υγρό πανί και λίγο μαλακό σαπούνι.
• Μη χρησιμοποιήσετε καθαριστικά ή διαλυτικά. Αυτά θα μπορούσαν να προσβάλουν τα πλαστικά μέρη της συσκευής.
• Προσέχετε να μην μπορέσει να εισχωρήσει νερό στο εσωτερικό της συσκευής.

12.1.2 Εσωτερικός καθαρισμός (Εικ. 15)

1. Αφαιρέστε τη βίδα (33).
2. Ξεβιδώστε τη βίδα (32).
3. Αφαιρέστε το κάλυμμα (7).
4. Φυσήξτε το εσωτερικό της συσκευής με πεπιεσμένο αέρα χαμηλής πίεσης.
5. Τοποθετήστε πάλι το κάλυμμα (7).
6. Σφίξτε τη βίδα (32).
7. Εισάγετε πάλι τη βίδα (33) και σφίξτε την.

12.2 Συντήρηση

12.2.1 Έδρανα (Εικ. 1)

- Λιπαίνετε τα έδρανα (9) των ράουλων εκτροπής το αργότερο μετά από περίπου 50 ώρες λειτουργίας με ένα καλής ποιότητας γράσο μηχανών.

Στο εσωτερικό της συσκευής δεν υπάρχουν άλλα εξαρτήματα που επιδέχονται συντήρηση.

12.2.2 Ψήκτρες άνθρακα

Σε περίπτωση υπερβολικής δημιουργίας σπινθήρων, αναθέστε τον έλεγχο των ψηκτρών άνθρακα σε ειδικευμένο ηλεκτρολόγο.

ΠΡΟΣΟΧΗ

Οι ψήκτρες άνθρακα επιτρέπεται να αντικαθίστανται μόνο από ειδικευμένο ηλεκτρολόγο.

12.2.3 Καλώδιο ρεύματος δικτύου

Αν το καλώδιο ρεύματος δικτύου έχει σχιστεί, κοπεί ή έχει υποστεί άλλη ζημιά, πρέπει να αντικατασταθεί άμεσα. Μη λιπαίνετε τα ρουλεμάν του κινητήρα και τα εσωτερικά μέρη!

12.3 Πληροφορίες σέρβις

Πρέπει να έχετε υπόψη σας ότι σε αυτό το προϊόν τα παρακάτω εξαρτήματα υπόκεινται σε φθορά ανάλογα με τη χρήση ή φυσική φθορά, δηλ. τα παρακάτω εξαρτήματα χρειάζονται ως αναλώσιμα.

Αναλώσιμα*: Ψήκτρες άνθρακα, λεπίδα πριονιού, έν- θετο τραπεζιού

* Δεν περιλαμβάνονται υποχρεωτικά στο παραδοτέο υλικό!

Ανταλλακτικά και αξεσουάρ μπορείτε να προμηθευτεί- τε από το κέντρο σέρβις της εταιρείας μας. Για τον σκο- πό αυτόν, σαρώστε τον κωδικό QR στη σελίδα τίτλου.

12.4 Παραγγελία ανταλλακτικών

Κατά την παραγγελία ανταλλακτικών(μέσω της ανοικτής γραμμής σέρβις) πρέπει να δίνονται οι εξής πληροφορίες:

• Τύπος της συσκευής
- Αριθμός είδους της συσκευής (μπορείτε να τον βρείτε στη συσκευασία ή στις οδηγίες)

13. Αποθήκευση

Αποθηκεύετε τη συσκευή και τα αξεσουάρ της σε χώρο σκοτεινό, στεγνό, χωρίς κίνδυνο παγετού και μη προσβάσιμο σε παιδιά. Η ιδανική θερμοκρασία αποθήκευσης είναι μεταξύ 5 και 30 °C. Φυλάσσετε το ηλεκτρικό εργαλείο στην αρχική συσκευασία του.

14. Απόρριψη και ανακύκλωση

Υποδείξεις για τη συσκευασία

Τα υλικά συσκευασίας είναι ανα- κυκλώσιμα. Παρακαλούμε να απορρίψετε τη συσκευασία με τρόπο φιλικό προς το περιβάλλον.

Υποδείξεις σχετικά με το νόμο περί ηλεκτρικού και ηλεκτρονικού εξοπλισμού (ElektroG)

Τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού δεν πρέπει να απορρίπτονται στα οικιακά απορρίμματα, αλλά να συλλέγονται ή να απορρίπτονται ξεχωριστά!

- Οι χρησιμοποιημένες μπαταρίες ή επαναφορτιζόμενες μπαταρίες που δεν είναι σταθερά εγκατεστημένες στην παλαιά συσκευή, πρέπει πριν την παράδοσή τους να αφαιρούνται χωρίς να καταστραφούν! Η απόρριψή τους ρυθμίζεται από τον νόμο σχετικά με μπαταρίες.

- Οι ιδιοκτήτες ή χρήστες παλαιού ηλεκτρικού και ηλεκτρονικού εξοπλισμού υποχρεούνται από τη νομοθεσία να τον επιστρέφουν μετά το τέλος της ωφέλιμης ζωής του.

- Ο τελικός χρήστης φέρει ο ίδιος την ευθύνη για τη διαγραφή των προσωπικών δεδομένων του από την προς απόρριψη παλαιά συσκευή!

- Το σύμβολο διαγραμμένου κάδου απορρίμμάτων σημαίνει ότι τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού δεν επιτρέπεται να απορρίπτονται στα οικιακά απορρίμματα.

• Τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού μπορούν να παραδίδονται χωρίς χρέωση στις εξής θέσεις:

- Δημόσιες θέσεις απόρριψης ή θέσεις συλλογής (π.χ. θέσεις που έχουν ορίσει οι δημοτικές αρχές).

- Σημεία πώλησης ηλεκτρικού εξοπλισμού (είτε φυσικά καταστήματα είτε online) εφόσον οι έμπο- ροι έχουν την υποχρέωση παραλαβής τους ή προσφέρουν αυτή την υπηρεσία εθελοντικά.

- Έως τρεις παλαιές ηλεκτρικές συσκευές ανά είδος συσκευής, με μήκος ακμής έως 25 εκατοστών μπορείτε να τις παραδώσετε στον κατασκευαστή, χωρίς χρέωση και χωρίς προηγούμενη αγορά νέας συσκευής, ή να τις παραδώσετε σε άλλη εξουσιοδοτημένη θέση συλλογής στην περιοχή σας.

- Περαιτέρω συμπληρωματικούς όρους παραλαβής του κατασκευαστή και του διανομέα μπορείτε να πληροφορηθείτε από το εκάστοτε τμήμα εξυπηρέτησης πελατών.

- Σε περίπτωση παράδοσης μιας νέας ηλεκτρικής συσκευής από τον κατασκευαστή σε μια ιδιωτική οικία, αυτός μπορεί να φροντίσει για τη δωρεάν παραλαβή της παλαιάς ηλεκτρικής συσκευής, κατόπιν ζήτησης από τον τελικό χρήστη. Για τον σκοπό αυτό επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών του κατασκευαστή.

- Αυτές οι δηλώσεις ισχύουν μόνο για συσκευές που εγκαθίστανται και πωλούνται σε χώρες της Ευρωπαϊκής Ένωσης και υπόκεινται στην Ευρωπαϊκή Οδηγία 2012/19/ΕΕ. Σε χώρες εκτός Ευρωπαϊκής Ένωσης μπορεί να ισχύουν διαφορετικές διατάξεις για την απόρριψη αποβλήτων ηλεκτρικού και ηλεκτρονικού εξοπλισμού.

Υποδείξεις σχετικά με τη νομοθεσία για τις μπατα- ρίες (BattG)

Οι χρησιμοποιημένες απλές και επαναφορτιζόμενες μπαταρίες δεν πρέπει να απορρίπτονται στα οικιακά απορρίμματα, αλλά πρέπει να συλλέγονται ή να απορρίπτονται ξεχωριστά!

• Για την ασφαλή αφαίρεση μπαταριών ή επαναφορτιζόμενων μπαταριών από την ηλεκτρική συσκευή και για πληροφορίες σχετικά με τον τύπο τους ή το χημικό τους σύστημα λαμβάνετε υπόψη σας τα περαιτέρω στοιχεία που περιλαμβάνονται στις οδηγίες χειρισμού και τις οδηγίες συναρμολόγησης.

- Οι ιδιοκτήτες ή χρήστες μπαταριών και επαναφορτιζόμενων μπαταριών έχουν από το νόμο υποχρέωση επιστροφής τους μετά τη χρήση τους. Η επιστροφή περιορίζεται σε παράδοση κανονικών οικιακών ποσοτήτων.

- Οι παλαιές μπαταρίες μπορεί να περιέχουν επιβλαβείς ουσίες ή βαρέα μέταλλα που μπορούν να βλάψουν το περιβάλλον και την ανθρώπινη υγεία. Η ανακύκλωση των παλαιών μπαταριών και η χρήση των πόρων που περιέχουν συμβάλλει στην προστασία αυτών των δύο σημαντικών αγαθών.

- Το σύμβολο διαγραμμένου κάδου απορρίμμάτων σημαίνει ότι οι μπαταρίες και οι επαναφορτιζόμενες μπαταρίες δεν επιτρέπεται να απορρίπτονται στα οικιακά απορρίμματα.

• Αν επιπλέον υπάρχει το σύμβολο Hg, Cd ή Pb κάτω από το σύμβολο κάδου απορριμμάτων, τότε αυτό σημαίνει τα εξής:

- Hg: Η μπαταρία περιέχει υδράργυρο σε ποσοστό μεγαλύτερο του 0,0005%

- Cd: Η μπαταρία περιέχει κάδμιο σε ποσοστό μεγαλύτερο του 0,002%

- Pb: Η μπαταρία περιέχει μόλυβδο σε ποσοστό μεγαλύτερο του 0,004%

- Οι μπαταρίες και οι επαναφορτιζόμενες μπαταρίες μπορούν να παραδίδονται χωρίς χρέωση στις εξής θέσεις:

- Δημόσιες θέσεις απόρριψης ή θέσεις συλλογής (π.χ. θέσεις που έχουν ορίσει οι δημοτικές αρχές)

• Σημεία πώλησης μπαταριών και επαναφορτιζόμενων μπαταριών
• Σημεία συλλογής του κοινού συστήματος συλλογής για παλαιές μπαταρίες συσκευών
• Σημείο συλλογής του κατασκευαστή (αν δεν συμ- μετέχει στο κοινό σύστημα συλλογής)

• Αυτές οι δηλώσεις ισχύουν μόνο για μπαταρίες και επαναφορτιζόμενες μπαταρίες που πωλούνται σε χώρες της Ευρωπαϊκής Ένωσης και υπόκεινται στην Ευρωπαϊκή Οδηγία 2006/66/ΕΚ. Σε χώρες εκτός της Ευρωπαϊκής Ένωσης μπορεί να ισχύουν διαφορετικές διατάξεις για την απόρριψη απλών μπαταριών και επαναφορτιζόμενων μπαταριών.

15. Αντιμετώπιση προβλημάτων

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Πάντα απενεργοποιείτε το πριόνι και αποσυνδέετε το φις ρευματοληψίας από την πρίζα πριν από όλες τις εργασίες συντήρησης και καθαρισμού.

Πρόβλημα Ενδεχόμενη αιτία Μέτρο αντιμετώπισης
Η λεπίδα πριονιού χωρίς πείρους λασκάρει μετά την απενεργοποίηση του κινητήρα	Η βίδα σύσφιξης λεπίδας πριονιού της υποδοχής εργαλείου (27) έχει συσφιχτεί πολύ λίγο	Σφίξτε καλά τη βίδα σύσφιξης λεπίδας πριονιού της υποδοχής εργαλείου (27)
Ο κινητήρας δεν ξεκινά	Βλάβη καλωδίου επέκτασης Αντικαταστήστε το καλώδιο επέκτασης
	Πρόβλημα συνδέσεων στον κινητήρα ή στον διακόπτη	Αναθέστε τον έλεγχο σε ειδικευμένο ηλεκτρολόγο
	Βλάβη κινητήρα ή διακόπτη Αναθέστε	τον έλεγχο σε ειδικευμένο ηλεκτρολόγο
Οι λεπίδες πριονιού σπάζουν	Λανθασμένη ρύθμιση της τάνυσης Ρυθμίστε σωστά την τάνυση
	Πολύ έντονη καταπόνηση Προωθείτε πιο αργά το αντικείμενο εργασίας
	Λανθασμένος τύπος λεπίδας πριονιού	Χρησιμοποιείτε σωστές λεπίδες πριονιού
	Το αντικείμενο εργασίας δεν καθοδηγείται σε ευθεία	Αποφεύγετε την πλευρική πίεση
Η λεπίδα πριονιού εκτρέπεται, δεν είναι ευθυγραμμισμένη σωστά	Στηρίγματα μη ευθυγραμμισμένα Ανοίξτε τις βίδες με τις οποίες στερεώνονται τα στηρίγματα. Φέρτε τα στηρίγματα σε κατακόρυφα ευθυγραμμισμένη θέση και σφίξτε πάλι τις βίδες

Εμφανών ελαττωμάτων που πρέπει να κοινοποιούνται εντός 8 ημερών από την παραλαβή των εμπορευμάτων. Διαφορετικά, τα δικαιώματα buyerís της αξίωσης λόγω τέτοιων ελαττωμάτων ακυρωθεί. Εγγυόμαστε για τις μηχανές μας σε περίπτωση κατάλληλη θεραπτεία για το χρόνο της εκ του νόμου περιόδου εγγύησης από την παράδοση με τέτοιο τρόπο ώστε να αντικαταστήσει οποιοδήποτε μέρος δωρεάν μηχανή που αποδεδειγμένα θα αχρηστευτεί λόγω ελαττωματικού υλικού ή ελαττώματα της κατασκευής μέσα σε τέτοια χρονική περίοδο. Όσον αφορά τα τμήματα που δεν έχουν κατασκευαστεί από εμάς έχουμε μόνο εγγυάται εφόσον έχουμε το δικαίωμα να τις αξιώσεις εγγύησης έναντι των προμηθευτών. Τα έξοδα για την εγκατάσταση των νέων τμημάτων θα πρέπει να βαρύνουν τον αγοραστή. Πρέπει να αποκλείεται η ακύρωση της πώλησης ή η μείωση της πιμής αγοράς, καθώς και οποιεσδήποτε άλλες αξιώσεις για αποζημίωση. Η λεπίδα πριονιού είναι αναλώσιμο είδος και εξαιρούνται ρητά από καμία εγγύηση.

Garanti TR
