BRUKSANVISNING Deco Flex SL SCHEPPACH

Kontursåg med exibel axelÖversättning av original-bruksanvisning

Förklaring av symbolerna på apparaten Varning - läs instruktionsmanualen för att minska risk för personskada Bär andningsmask. När du arbetar med trä och andra material kan hälsovådligt damm uppstå. Asbesthaltigt material får inte bearbetas! Använd hörselskydd! Använd skyddsglasögon. Om gnistor uppstår under arbetet eller det yr isor, spån och damm från maskinen, kan det orsaka synförlust. Observera! Skaderisk! Håll händerna borta från sågbladet när det är igång! Produkten uppfyller kraven i gällande europeiska direktiv. Produkten uppfyller kraven i gällande serbiska direktiv.www.scheppach.com

12. Rengöring, underhåll och reservdelsbeställning............................................... 267

Tillverkare: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Bästa Kund! Vi hoppas att du får mycket glädje och nytta av din nya maskin. Info: Tillverkaren av denna maskin ansvarar enligt gällande produktansvar inte för skador som kan uppstå på ma- skinen eller genom maskinen:

• Vid felaktig hantering.

• Om instruktionsmanualen inte följs,

• Vid reparationer genom utomstående, icke auktori- serade personer.

• Vid byte och montering av reservdelar som inte är original.

• Vid icke avsedd användning.

• Den elektriska anläggningen slutar fungera om man inte följer de elektriska föreskrifterna och VDE-be- stämmelse 0100, DIN 57113 / VDE0113. Beakta följande: Läs hela texten i bruksanvisningen innan montering och idrifttagning. Denna instruktionsmanual hjälper dig lära känna ap- paraten och hur den bäst kan användas på avsett sätt. Instruktionsmanualen innehåller viktiga anvisning- ar om hur du arbetar säkert, fackmannamässigt och ekonomiskt med apparaten. Den informerar om hur du undviker faror, håller nere reparationskostnader och stilleståndstider samt hur du ökar apparatens tillförlit- lighet och livslängd. Utöver denna instruktionsmanuals säkerhetsbestäm- melser måste även föreskrifterna beaktas som gäller apparatens användning i ditt land. Bevara denna instruktionsmanual vid apparaten, i en plastcka som skyddar den mot smuts och fukt. Bruks- anvisningen måste läsas och följas av all operatörsper- sonal innan arbetet påbörjas. Endast personer som utbildats i apparatens använd- ning, och som informerats om riskerna som nns, får arbeta med apparaten. Minsta ålder måste beaktas. Förutom säkerhetsanvisningarna i denna bruksanvisning och de landsspecika föreskrifterna, måste man också beakta allmänna regler för drift av identiska maskiner. Vi tar inget ansvar för olyckor eller skador som orsakats av underlåtenhet att följa bruksanvisningen och säker- hetsinstruktionerna .

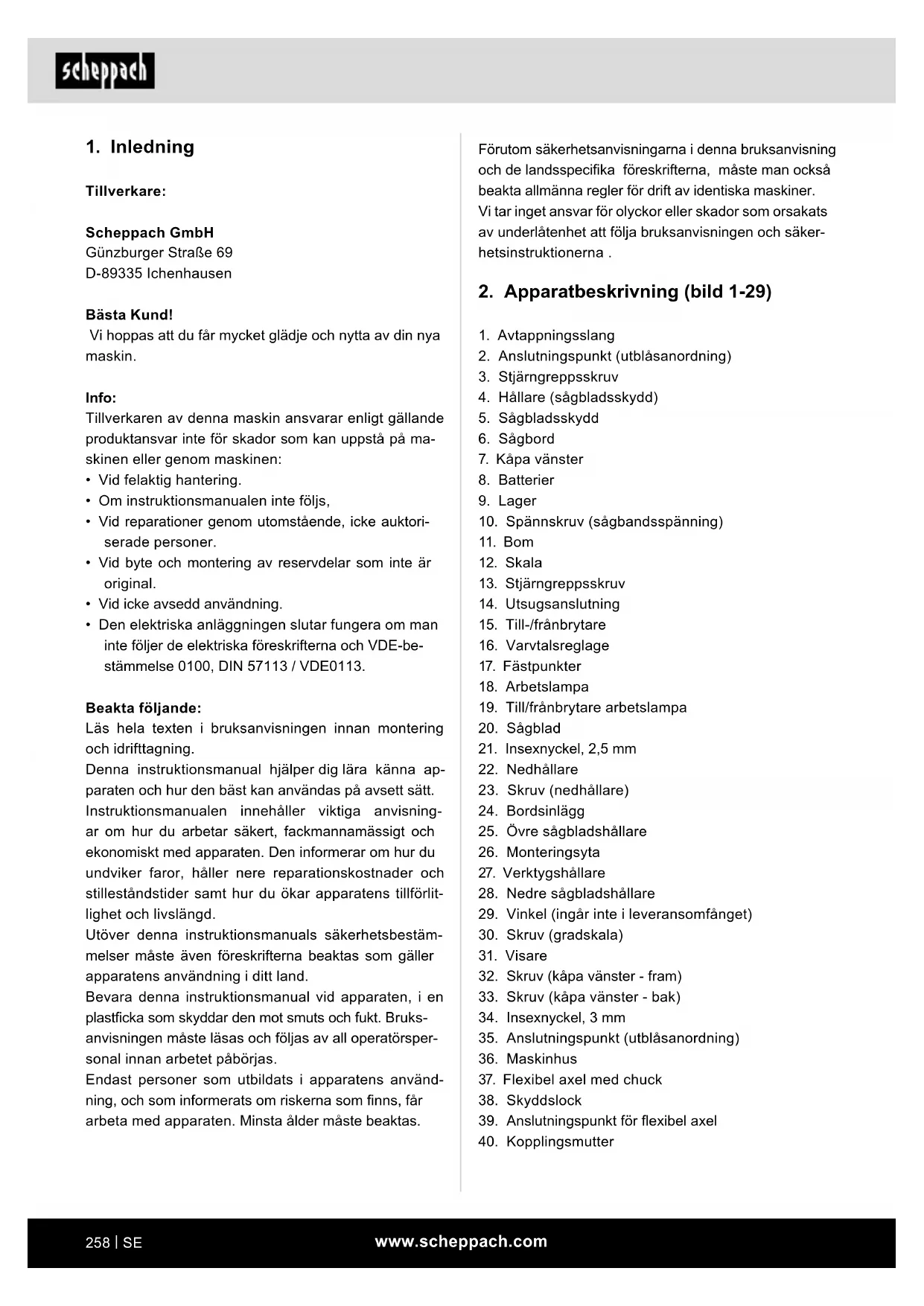

2. Apparatbeskrivning (bild 1-29)

2. Anslutningspunkt (utblåsanordning)

3. Stjärngreppsskruv

4. Hållare (sågbladsskydd)

10. Spännskruv (sågbandsspänning)

15. Till-/frånbrytare

19. Till/frånbrytare arbetslampa

25. Övre sågbladshållare

28. Nedre sågbladshållare

29. Vinkel (ingår inte i leveransomfånget)

32. Skruv (kåpa vänster - fram)

33. Skruv (kåpa vänster - bak)

34. Insexnyckel, 3 mm

35. Anslutningspunkt (utblåsanordning)

39. Anslutningspunkt för exibel axel

• Verktygshållare (27)

• Verktygshållare underdel (2x) (27.1)

• Verktygshållare överdel (2x) (27.2)

• Skruvar för verktygshållare (4x) (27.3)

• Sexkantshålskruvar för verktygshållare (4x) (27.4)

4. Avsedd användning

Dekupörsågen används för att skära och kapa kantat virke och annat material som plexiglas, glasber, skum, gummi, läder och kork. Använd inte sågen för sågning av runt material. Runt material kan lätt vicka. Skaderisk! Delar kan kastas ut! Apparaten får endast användas i enlighet med dess syfte. Varje användning därutöver är inte ändamål- senlig. För skador eller personskador till följd av detta ansvarar användaren/operatören och inte tillverkaren. Observera att våra maskiner inte är konstruerade för kommersiell, hantverksmässig eller industriell använd- ning. Vi lämnar ingen garanti när apparaten används i kommersiella eller industriella verksamheter liksom liknande verksamheter.

• Enbart sågklingor som passar till maskinen får an- vändas.

• I den avsedda användningen ingår också att man följer säkerhetsanvisningen liksom monteringsan- visningen och driftanvisningar i bruksanvisningen.

• De som använder och underhåller maskinen måste vara bekant med maskinens funktioner och känna till möjliga risker.

• Dessutom måste gällande föreskrifter för olycksfö- rebyggande arbete följas strikt.

• Följ också andra allmänna bestämmelser för aktuel- la branschspecika yrkesområden vad gäller hälsa och säkerhet.

• Förändringar av maskinen fritar tillverkaren från allt ansvar och därav resulterande skador. Restrisker Även om du använder detta elverktyg på rätt sätt, nns det alltid kvarstående risker. Följande risker kan uppstå på grund av elverktygets konstruktion och formgivning:

• Lungskador, om lämplig andningsmask inte används.

• Hörselskador, om inte lämpligt hörselskydd används.

• Olycksrisk vid handkontakt med oskyddade delar inom verktygets arbetsområde.

• Risk för personskada vid byte av verktyg (skärrisk).

• Klämskador på ngrar.

• Risker på grund av bakåtkast.

• Arbetsstycket lutar på grund av att det är för stort för arbetsbordet.

• Beröring av skärverktyget.

• Grendelar och verktygsdelar kastas ut.

5. Säkerhetsanvisningar

5.1 Allmänna säkerhetsanvisningar för elverktyg

m VARNING! Läs alla säkerhetsanvisningar, in- struktioner, illustrationer och tekniska specika- tioner som medföljer detta elverktyg. Om du inte följer säkerhetsanvisningarna och de angivna instruk- tionerna nns risk för elstötar, bränder och/eller allvar- liga personskador. Bevara alla säkerhetsanvisningar och instruktio- ner för framtida bruk. Begreppet elverktyg som används i säkerhetsanvis- ningarna avser såväl eldrivna elverktyg (med elsladd) som batteridrivna elverktyg (utan elsladd).

1. Arbetsplatssäkerhet

a) Se till att ditt arbetsområde är rent och har god belysning. Stökiga och dåligt belysta arbetsplat- ser utgör en olycksrisk. b) Arbeta inte med elverktyg i områden med ex- plosionsrisk om det nns antändliga vätskor, gaser eller damm i området. Elverktyg genererar gnistor som kan antända dammet eller ångorna.www.scheppach.com

c) Barn och andra personer får inte vistas i om- rådet medan du använder elverktyget. Du kan förlora kontrollen över elverktyget om du blir dist- raherad.

a) Elverktygets stickkontakt måste passa i el- uttaget. Du får inte ändra stickkontakten på något sätt. Använd inte adapterkontakter till- sammans med jordade elredskap. Intakta stick- kontakter och uttag som passar till dessa minskar risken för elstötar. b) Undvik att vidröra jordade delar, exempelvis rör, radiatorer, spisar och kylskåp, med kroppen. Risken för elstötar ökar om din kropp är jordad. c) Låt inte elverktyg utsättas för regn eller väta. Vatten som tränger in i elverktyg ökar risken för el- stötar. d) Använd inte anslutningssladden för andra upp- gifter än den är avsedd för, till exempel för att bära eller hänga upp elverktyget eller för att dra ut kontakten ur eluttaget. Håll anslutningsslad- den borta från värme, olja, vassa kanter och rör- liga delar. Skadade eller tilltrasslade sladdar ökar risken för elstötar. e) När du arbetar utomhus med ett elverktyg, an- vänd endast förlängningskabel som också är lämplig för utomhusbruk. Att använda en för- längningssladd som är lämplig för utomhusbruk minskar risken för elektrisk stöt. f) Använd en jordfelsbrytare om du måste an- vända elverktyget i en fuktig omgivning. An- vändning av en jordfelsbrytare minskar risken för elstötar.

a) Var uppmärksam, tänk på vad du gör och an- vänd ditt förnuft när du arbetar med elverktyg. Använd inte elverktyget om du är trött eller på- verkad av alkohol, droger eller läkemedel. Ett ögonblicks oaktsamhet vid användning av elverk- tyget kan leda till allvarliga olyckor. b) Använd personlig skyddsutrustning och ha alltid skyddsglasögon på dig. Personlig skydds- utrustning anpassad till elverktygets användning, som dammask, halksäkra säkerhetsskor, skydds- hjälm och hörselskydd, minskar risken för person- skador. c) Undvik att starta maskinen oavsiktligt. Försäk- ra dig om att elverktyget är avstängt innan du ansluter det till strömförsörjningen och/eller batteriet samt innan du lyfter upp eller bär det. Olyckor kan inträ󰀨a om du håller ngret på brytaren när du bär elverktyget, eller om maskinen är till- slagen när du ansluter den till strömförsörjningen. d) Ta bort alla inställningsverktyg eller skruv- nycklar innan du startar elverktyget.Ett verktyg eller en skruvmejsel som benner sig i en roteran- de maskindel på elverktyget kan orsaka person- skador. e) Undvik en onormal kroppsställning. Se till att stå säkert och behåll balansen hela tiden. Då har du bättre kontroll över elverktyget om något oförutsett inträ󰀨ar. f) Använd lämpliga arbetskläder. Använd inte löst sittande kläder eller smycken. Håll hår och klä- der på avstånd från rörliga delar. Löst sittande klä- der, smycken och långt hår kan fastna i rörliga delar. g) Om dammsugnings- och uppsamlingsutrust- ning kan installeras måste de anslutas och an- vändas korrekt. Användning av en dammutsug- ning kan minska risker orsakade av damm. h) Låt dig inte invaggas i falsk säkerhet och bryt inte mot säkerhetsreglerna för elverktyg, även om du känner till elverktyget när du använt det många gånger. Oaktsam hantering kan leda till all- varliga personskador inom bråkdelar av sekunder.

4. Använda och hantera elverktyget

a) Överbelasta inte dina elverktyg. Använd det elverktyg som är avsett för arbetet. Du arbe- tar bättre och säkrare i det angivna e󰀨ektområdet med ett elverktyg som är avsett för arbetet. b) Använd inte ett elverktyg med defekt brytare. Ett elverktyg som inte kan startas/stängas av läng- re är farligt och måste repareras. c) Dra ut stickkontakten ur eluttaget och/eller ta ut ett uttagbart batteri innan du gör maskin- inställningar, byter delar hos insatsverktyget eller lägger undan elverktyget. Denna försik- tighetsåtgärd förhindrar att du startar elverktyget oavsiktligt. d) Förvara elverktyg som inte används utom räckhåll för barn. Låt inte personer använ- da elverktyget om de inte känner till hur det fungerar eller inte har läst dessa anvisningar. Elverktyg utgör en fara om de används av oerfarna personer.www.scheppach.com

e) Ta väl hand om elverktyg och insättningsverk- tyg. Kontrollera att rörliga delar fungerar som de ska och inte är fastklämda, kontrollera om delar är brutna eller så pass skadade att det inverkar på elverktygets funktion. Skadade delar ska repareras innan du börjar använda elverktyget igen. Många olyckor orsakas av då- ligt underhållna elverktyg. f) Håll skärverktyg vassa och rena. Skärverktyg som underhålls noga och hålls vassa fastnar inte så ofta och är lättare att styra. g) Använd elverktyget, tillbehören och andra tillbehör som används under arbetet enligt an- visningarna i denna bruksanvisning. Ta även hänsyn till arbetsförhållandena under ditt ar- bete. Farliga situationer kan uppstå om elverktyg används för andra ändamål än de är avsedda för. h) Håll alltid handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor tillåter inte säker användning och kon- troll av elverktyget i oförutsedda situationer.

a) Elverktyg måste repareras av kvalicerade fack- män, endast originalreservdelar får användas. Därmed säkerställs att elverktyget fortsätter vara säkert. VARNING Elverktyg alstrar ett elektromagnetiskt fält under drift. Under vissa omständigheter kan fältet störa aktiva eller passiva medicinska implantat. För att minska risken för dödsfall eller allvarliga skador rekommenderar vi där- för personer med medicinska implantat till att höra med sin läkare och kontakta tillverkaren av det medicinska implantatet innan verktyget används.

5.2 Säkerhetsanvisningar för dekupörsågar

• I nödfall stänger du direkt av maskinen och drar ut kontakten ur uttaget.

• Följ alla anvisningar före och under arbetet med så- gen.

• Använd inte sågen för sågning av brännved.

• Maskinen är utrustad med säkerhetsbrytare mot återinkoppling efter spänningsbortfall.

• Om förlängningssladd behövs, ska du se till att are- an räcker för sågens strömförbrukning. Minsta area är 1,5 mm

• Använd kabeltrumma bara i utrullat tillstånd.

• De personer som arbetar med maskinen får inte distraheras.

• Sågbladen får inte i något fall bromsas med sido- tryck sedan apparaten stängts av.

• Montera enbart vassa, sprickfria och icke-deforme- rade sågblad.

• Felaktiga sågblad måste bytas ut omedelbart.

• Använd bara sådana sågblad som har de egenska- per som anges i denna bruksanvisning.

• Kontrollera att alla anordningar som täcker sågbla- det fungerar som de ska.

• Säkerhetsanordningarna på maskinen får inte monte- ras bort eller göras obrukbara.

• Skadade eller felaktiga säkerhetsanordningar måste bytas ut omedelbart.

• Såga och kapa inte arbetsstycken som är för små för att hållas i handen på ett säkert sätt.

• Belasta inte maskinen så mycket att den stannar.

• Tryck arbetsstycket mot arbetsbordet så att det lig- ger stadigt.

• Ta inte bort isor, spån eller träbitar som fastnat när sågbladet är igång.

• Stäng av maskinen innan du åtgärdar fel på block- erade verktyg. Dra ut nätstickkontakten. Ta bort blockeringen. Observera! Skaderisk av sågblad! Bär skyddshandskar! Kör en provkörning utan arbetss- tycke. Se till att inga ovanliga ljud eller vibrationer förekommer. Om så är fallet, stänger du av maski- nen och kontaktar tillverkaren.

• Kompletteringar liksom inställnings-, mät- och ren- göringsarbeten får utföras endast med avstängd motor. Dra ut nätstickkontakten.

• Kontrollera före inkoppling att nyckeln och inställ- ningsverktyg är borttagna.

• När du lämnar arbetsplatsen, stänger du av motorn och drar ut nätkontakten.

• Elinstallationer, reparationer och underhåll får utföras endast av fackpersonal.

• Alla skydds- och säkerhetsanordningar måste ome- delbart sättas tillbaka efter avslutat reparations- el- ler underhållsarbete.

• Tillverkarens säkerhets-, arbets- och underhållsanvis- ningar samt de mått som anges i den tekniska speci- kationen måste följas.

• Gällande föreskrifter om förebyggande av olycksfall och andra allmänt erkända säkerhetstekniska regler måste följas.

• Sågen är avsedd endast för uppställning inomhus.

• Arbetsstycken som är mindre än sågbladsskyddet, kan orsaka allvarliga skador på händer och ngrar. Använd lämpliga verktyg och hjälpmedel!www.scheppach.com

7. Hetta inte upp batterierna!

8. Svetsa eller löd inte direkt på batterierna!

9. Plocka inte isär batterierna!

10. Deformera inte batterierna!

11. Kasta inte batterier i elden!

12. Förvara batterier utom räckhåll för barn.

13. Barn får inte utan överinseende byta batterier!

14. Förvara inte batterierna i närheten av eld, spisar

och andra värmekällor. Placera inte batteriet i di- rekt solljus. Använd och förvara dem i fordon vid varmt väder.

15. Förvara oanvända batterier i originalförpackningen

och håll dem från metallföremål. Blanda inte ihop uppackade batterier med varandra! Det kan leda till kortslutning av batteriet och därmed till skador, brännskador och till och med brandfara.

16. Ta ur batterierna från apparaten när den inte an-

vänds under längre tid, såvida det inte är en nöd- situation!

17. Rör INTE batterier som har läckt utan lämpligt

skydd. Om utläckt vätska kommer i kontakt med huden, bör du omedelbart spola det hudområdet under rinnande vatten. I vilket fall som helst ska du förhindra att ögon och mun kommer i kontakt med vätskan. Sök i ett sådana fall omedelbart kontakt med läkare.

18. Rengör batterikontakterna och kontakterna i appa-

raten innan du sätter i batterierna.

Slagrörelse 18 mm Mått L x B x H 665 x 310 x 340 mm Svängbart bord 0° till 45° till vänster/höger Bordsstorlek 254 x 407 mm Sågbladslängd ca. (mellan båda pins) 127 mm Radie sågarm 405 mm Skärhöjd max vid 90° 50 mm Skärhöjd max vid 45° 20 mm Skyddstyp IP20 Utsugsstuts ø 34,5 mm Vikt 8,1 kg Med förbehåll för tekniska ändringar!

• Undvik trånga lägen för händerna när du använder verktyget och också sådana positioner där du riske- rar att handen åker direkt in i sågbladet.

• Sätt i sågbladet så att tänderna pekar nedåt mot sågbordet.

• Ställ in rätt bladspänningen för att undvika sprick- bildning i sågbladen.

• Var särskilt försiktig när du skär eller kapar material med oregelbundna skärproler.

• Vid arbetsstycket dras tillbaka kan tänderna haka fast i sågspåret, särskilt om det nns sågspån som blockerar spåret. I ett sådant fall ska du stoppa så- gen, dra ut nätkontakten, öppna sågspåret med kil och ta bort arbetsstycket.

• Lämna inte arbetsplatsen utan att först stänga av sågen. Vänta tills sågen har stannat helt.

• Sätt inte ihop delar med lim eller på annat sätt på arbetsbordet medan sågen är igång.

• Starta sågen först när du rensat arbetsbordet från materialrester och tagit bort verktyg. På arbetsbor- det får det nnas bara det arbetsstycke som ska be- arbetas och eventuella hjälpmedel (kilar).

• Bär alltid skyddsglasögon.

• Håll ngrarna på ett säkert avstånd från sågbladet.

• För arbetsstycket på ett säkert och stadigt sätt, och låt det inte lossna.

• Lämna inte arbetsplatsen utan att först stänga av sågen.

• Låt inte dina kunskaper om sågen leda till slarv. Slarv kan orsaka allvarliga skador på bara bråkdelar av sekunder. Förvara säkerhetsanvisningen på ett säkert sätt.

5.3 Säkerhetsanvisningar för hantering av batterier

1. Se till att batterierna sätts i med rätt polaritet (+

och -) enligt vad som anges på batteriet.

2. Kortslut inte batterierna.

3. Ladda upp bara laddbara batterier.

4. Överladda inte batterierna!

5. Blanda inte gamla och nya batterier eller batterier

av olika typer och tillverkare! Byt samtidigt ut alla batterier i en sats.

6. Ta omedelbart ut använda batterier från appara-

ten och kassera dem på ett korrekt sätt! Släng inte batterier tillsammans med hushållsavfall. Defekta eller använda batterier måste återvinnas i enlighet med direktiv 2006/66/EG. Lämna batterier och/eller apparaten via de tillgäng- liga insamlingsenheterna. Du kan få information om var du hittar återvinningsstationer hos din kommun.www.scheppach.com

7. Före idrifttagning

• Öppna förpackningen och ta ut enheten försiktigt.

• Ta bort förpackningsmaterialet samt förpacknings- och transportsäkringar (om det nns).

• Kontrollera att leveransomfånget är fullständigt.

• Kontrollera enheten och tillbehör för transportskador.

• Om möjligt, ha kvar förpackningen fram till utgången av garantiperioden. VARNING Maskinen och förpackningsmaterialet är inga lek- saker! Barn får inte leka med plastpåsar, folie och smådelar! Risk för kvävning eller andra skador!

7.2 Allmänna anvisningar

• Alla skydds- och säkerhetsanordningar måste vara korrekt monterade på maskinen innan du börjar an- vända den.

• Sågklingan måste kunna löpa fritt.

• Var uppmärksam på främmande material i redan be- arbetat trä, som t,ex, spikar eller skruvar o.s.v.

• Förvissa dig om att sågklingan är rätt monterad och att rörliga delar löper smidigt innan du trycker på Till-/Från-brytaren.

• Innan du ansluter maskinen kontrollerar du att upp- gifterna på märkskylten motsvarar dem som gäller för elnätet.

• Anslut maskinen bara till ett korrekt installerat jord-eluttag som är säkrat med minst 10 A.

7.3 Montera dekupörsågen på en arbetsbänk

(bild 5.1-5.2) Följande behövs för monteringen:

• Borrmall (bild 5.2) Monteringsmaterialet ingår inte i leveransomfånget. Längden på de skruvar som ska användas varierar be- roende på bordsskivans tjocklek. VARNING Skaderisk! Dra ut nätstickkontakten ur dekupörsågen före alla monteringsarbeten.

1. Montera dekupörsågen på ett massivt träbord. Det

gör att man undviker att så mycket buller uppstår på grund av vibrationer.

2. Markera borrhålen med hjälp av måtten (bild 5.2)

3. Borra 4 hål (diameter 6 mm) i arbetsbordet.

*Driftläge S1 (kontinuerlig drift) Maskinen kan köras kontinuerligt med den angivna ef- fekten **Driftläge S2 (korttidsdrift) Maskinen får köras med den angivna e󰀨ekten under kort tid Bulleremissionsvärden Buller Bullervärdena fastställdes i enlighet med EN 62841- 1:2015. Använd ett hörselskydd. Buller kan orsaka hörselskador. Ljudtrycksnivå L

81,7, dB Osäkerhet K

3 dB De angivna värdena är emissionsvärden och måste därmed inte tillika även representera säkra arbetsplats- värden. Även om det nns korrelation mellan emis- sions- och immissionsnivåer kan man inte därur på ett tillförlitligt sätt härleda om ytterligare försiktighets- åtgärder är nödvändiga eller inte. Faktorer som kan påverka den aktuella immissionnivån vid arbetsplatsen innefattar exponeringarnas varaktighet, arbetsområ- dets egenskaper, andra bullerkällor o.s.v., t.ex. antalet maskiner och andra angränsande aktiviteter. De tillåtna arbetsplatsvärdena kan även variera mellan olika länder. Denna information bör dock göra det möj- ligt för användaren att göra bättre uppskattningar av faror och risker. Begränsa bullerutvecklingen till ett minimum!

• Använd enbart maskiner som inte är skadade.

• Underhåll och rengör maskinen regelbundet.

• Anpassa ditt sätt att arbeta till hur maskinen fungerar.

• Överbelasta inte maskinen.

• Låt undersöka maskinen om så behövs.

• Stäng av maskinen när den inte används. Lämpliga sågblad Man kan använda alla vanliga sågblad med en minimi- längd på 133 mm, med och utan stift.www.scheppach.com

För in sågbladets stift (20) i motsvarande urtag i det övre och undre sågbladsfästet (25/28).

2. Sätt sedan in sågbladet (20) i det undre sågblads-

3. Tryck bommen (11) lätt nedåt (se bild 9). Sätt in

sågbladet (20) i det övre sågbladsfästet (25).

4. Kontrollera sågbladsstiftens läge i sågbladsfästet

nom att vrida den medurs. Kontrollera sågbladets (20) spänning. (Bild 16)

6. Sätt tillbaka bordsinlägget (24). (se 8.1.1)

8.1.4 Demontering av sågbladet utan stift

(bild 1, 9, 10, 18, 19, 20)

1. När sågbladet ska tas bort tar man av bordsinläg-

get (24) uppåt. (Se 8.1.1)

2. Släpp först spänningen genom att vrida spänn-

skruven (10) moturs. (Bild 16)

3. Tryck bommen (11) lätt nedåt. (Fig.9)

4. Ta bort sågbladet genom att dra ut det framåt ur

fästena och genom öppningen i bordet.

5. Ta ut sågbladet ur verktygshållaren.

8.1.5 Insättning av sågbladet utan stift (tillval)

(bild 1, 3, 16, 18, 19, 20) Sågbladets tänder måste alltid peka nedåt.

1. För sågblad utan stift använder du monteringsytan

2. Placera verktygshållaren (27) i monteringsytan (26)

i bordet (6) som är avsedd för detta. (se bild 18).

3. Skjut in sågbladet i öppningen på verktygshållaren

(27) och dra fast de två sexkantshålskruvarna (bild

18) ordentligt. Var noga med att sågbladet kläms

4. För in sågbladet med monterad verktygshållare

genom öppningen i bordet.

5. Tryck sågens bom (11) lite neråt (bild 20, F) och

xera andra änden av verktygshållaren i det öv- re fästet.

7. Sätt tillbaka bordsinlägget (24). (se 8.1.1)

8.2 Kontroll av sågbladets spänning

VARNING Kontrollera bladets spänning regelbundet och ef- ter insättning av ett sågblad. När sågbladet monterats ska det spännas och man vri- der då spännskruven (10) medurs.

4. Skruva fast dekupörsågen på arbetsbordet med

sexkantsskruven (E) genom fästpunkterna (bild 3, pos 17) i följande ordning (bild 5.1): D Sexkantmutter C Bricka A Dekupörsåg B Arbetsbord C Bricka E Sexkantskruv

5. Dra först åt sexkantmuttern (D) ordentligt.

VARNING Skaderisk! Dra ut nätstickkontakten ur dekupörsågen före alla monteringsarbeten.

8.1 Montera/byt sågbladet (bild 6-11)

VARNING För att undvika personskador orsakade av oavsikt- lig start: Innan du tar bort eller byter sågbladet, tryck alltid på ”0”-knappen och dra ut nätstickkon- takten ur eluttaget.

8.1.1 Ta bort/sätta in bordsinlägg (bild 6-11)

1. Lossa stjärngreppsskruven (3).

2. Ställ sågbladsskyddet (5) helt uppåt.

3. Grip tag under sågbordet (6) och tryck bordsinläg-

4. Nu kan bordsinlägget (24) tas bort.

Tänk på sågspaltens position när bordsinlägget (24) sätts in. Bordsinlägget (24) måste sättas in så som visas på bild 8. Annars kan maskinen skadas vid geringssnitt.

8.1.2 Demontering av sågbladet med stift

(bild 8-11, 16, 18- 20)

1. När sågbladet (20) ska tas bort tar man av bords-

inlägget (24) uppåt. (se 8.1.1)

2. Släpp först spänningen genom att vrida spänn-

skruven (10) moturs. (Bild 16)

3. Håll fast sågbladet och tryck bommen (11) lätt ned-

4. Dra ut sågbladet ur det övre och undre sågblads-

8.1.3 Montera sågbladet med stift (bild 8-11, 16,

Sågbladets tänder måste alltid peka nedåt.

1. För in den ena änden av sågbla-

det (20) genom öppningen i bordet.www.scheppach.com

1. Använd en 90° vinkel (29), (ingår inte i leveransom-

fånget) för att ställa in sågbordet. Placera denna på sågbordet och på sågbladet (bild 12).

2. Lossa stjärngreppsskruven (13). Justera sågbor-

det (6) så mycket att vinkeln mellan sågblad (20) och sågbord (6) är 90°.

3. Dra fast stjärngreppsskruven (13) igen.

4. Lossa skruven (30) och vrid visaren (31) till

5. Utför ett testsnitt. Kontrollera vinkeln på arbetss-

tycket med en vinkelkniv (ingår inte i leveransom- fånget). Om så behövs efterjusterar du visaren (31).

8.6 Montera sågbladsskyddet (bild 6)

1. Montera sågbladsskyddet (5) på hållaren (4). Stick

skruven (46) genom hålet i hållaren (4) och dra fast den med hjälp av en stjärnskruvdragare och en skruvnyckel (ingår inte i leveransomfånget).

8.7 Ställa in nedhållaren (bild 7)

ANVISNING: Nedhållaren (22) måste alltid anpassas ef- ter arbetsstyckets höjd. Emellertid bör arbetsstycket inte klämmas fast utan förbli fritt för rörelse. Nedhållaren (22) tjänar som en säkerhet för att arbetsstycket inte kan rivas uppåt och förstöra sågbladet (20).

1. Lossa stjärngreppsskruven (3) för att ställa in ned-

2. Ställ in nedhållaren (22) efter arbetsstyckets höjd.

3. Dra fast stjärngreppsskruven (3) igen.

8.8 Montera utblåsanordningen (bild 8)

1. Säkerställ att sågbladsskyddet (5) är uppfällt.

2. Stick på avtappningsslangen (1) på anslutnings-

punkterna (2) och (35), så som visas på bild 8.

8.9 Sätta in batterier i arbetslampan (bild 17)

1. Ta bort kåpan till batterifacket genom att låsa upp

den och fälla den uppåt.

2. Sätt in de medföljande batterierna (8). Obs: Tänk

8.10 Spånutsug (bild 13)

OBS: Kör produkten endast med en lämpligt spånsugs- anläggning. Använd inte en vanlig dammsugare. Anslut en lämplig spånsugsanläggning (ingår inte i leve- ransomfånget) på utsugsanslutningen (14). OBS: Kontrollera och rengör utsugskanalerna regelbun- det. Om bladspänningen är för låg eller för hög, gör enligt följande:

• Vrid spännskruven (10) medurs för att öka spänning- en och moturs för att minska den. (Bild 16) Om spänningen är korrekt ska sågbladet avge en lätt ton vid ”knäppning”, som hos en sträng.

1. När slipbandet ska tas bort tar man av bordsin-

2. Släpp först spänningen genom att vrida spänn-

skruven (10) moturs. (Bild 16)

3. Tryck bommen (11) lätt nedåt. (Fig.9)

4. Ta bort slipbandet genom att dra ut det framåt ur

fästena och genom öppningen i bordet.

5. Ta ut slipband (d) ur verktygshållaren (27)

8.3.2 Insättning av slipbandet i fästena (bild 23-25)

Slipbandet måste peka i användarens riktning (bild 23-25)

1. För slipband använder du monteringsytan (26).

2. Placera verktygshållaren (27) i urtagen i bordet (6)

som är avsedda för detta.

3. Skjut in slipbandet i öppningen på verktygshålla-

ren (27) och dra fast de två krysskruvarna (bild 27.3) ordentligt. Var noga med att slipbandet kläms fast centrerat (se bild 23/24).

4. För in slipbandet med monterad verktygshållare

genom öppningen i bordet.

5. Tryck sågens bom (11) lite neråt (bild 20, F) och

xera andra änden av verktygshållaren i det öv- re fästet.

7. Sätt tillbaka bordsinlägget (24). (se 8.1.1)

8.4 Montera verktygshållaren (bild 23)

1. Skruva in sexkantshålskruven (27.4) i hålet som

är avsett för detta hos verktygshållaren (27.1)

2. Upprepa förloppet på motsatta sidan.

3. Lägg verktygshållarens överdel (27.2) på verk-

tygshållarens underdel (27.1).

4. Skruva ihop de två delarna med de medföljande

8.5 Fininställa vinkelskalan (bild 12)

OBSERVERA Kontrollera inställningen av vinkelskalan innan du bör- jar arbeta med maskinen.www.scheppach.com

9.5 Arbeta med slipbandet

Med denna dekupörsåg kan sliparbeten utföras på ar- betsstyckets in- och utsida.

9.5.1 Sliparbeten på in- och utsidan (bild 23-25)

1. Montera slipbandet så som beskrivs under 8.3.

2. När sliparbeten ska utföras ställer man in nedhål-

larens (22) avstånd till arbetsbordet (6).

3. För försiktigt fram arbetsstycket, med jämnt tryck,

till slipbandet (d).

4. Ta ut slipbandet (så som beskrivs under 8.3) efter

avslutade sliparbeten. Obs: Vid för kraftigt tryck kan slipbandet gå sönder.

9.6 Drift arbetslampa (bild 4)

• Tryck på till-/frånknappen (19) för att tända/släcka arbetsbelysningen (18).

9.7 Arbeta med den exibla axeln (bild 26-28)

• Ta bort skyddskåpa (38) (bild 26).

• Sätt på den exibla axeln (37) på anslutningspunk- ten (39) och skruva fast den. (Bild 27).

• Spänn fast verktyg i chucken (D 3.2 mm).

• Håll fast den exibla axeln i greppet och ställ in varv- talsregleringen så som beskrivs under (9.2/9.9).

• Efter avslutat arbete tas den exibla axeln av igen och skyddskåpan (38) skruvas åter fast.

• Obs: Täck sågbladet med bladskyddet (5) vid ar- beten med den exibla axeln.

9.8 Till-/Från-knapp (15) (bild 2)

• Starta: Tryck på den gröna knappen ”I”.

• Stänga av: Tryck på den röda knappen ”0”. OBSERVERA Maskinen är utrustad med säkerhetsbrytare mot återin- koppling efter spänningsbortfall. Om dekupörsågen är påslagen och strömförsörjningen avbryts, förblir dekupörsågen urkopplad även sedan strömförsörjningen återställts. För att starta trycker du igen på knappen”I”.

10. Elektrisk anslutning

Den installerade elmotorn är ansluten så att den är redo för drift. Anslutningen motsvarar tillämpliga VDE- och DIN-bestämmelser.

9.1 Allmänna anvisningar

• Sågen kapar eller skär inte trä automatiskt. Använ- daren kapar eller skär trä genom att föra det mot det rörliga sågbladet.

• Tänderna kapar eller skär träet bara vid nedåtgåen- de rörelse.

• Träet ska yttas långsamt mot sågbladet eftersom tänderna på sågbladet är mycket små.

• Alla som ska arbeta med sågen, behöver viss inlär- ningstid. Under den tiden kommer en säkert en del blad att gå sönder.

• När du skär eller kapar tjockare trä, är det särskilt viktigt att sågbladet inte är böjt eller vridet.

• Genom att vara försiktig när sågbladet används, ökas dess livslängd.

9.2 Hastighetsreglage (bild 2)

Med hastighetsreglaget (16) reglerar du varvtalet så det passar det material som ska kapas eller skäras. För mjukt material rekommenderar vi höga hastigheter, för hårda material låga hastigheter. Vrid hastighetsreglaget (16) medurs för att öka hastig- heten. Om du vrider det moturs minskar hastigheten.

9.3 Utföra utskärningar

Med denna dekupörsåg kan interna skär göras i arbetss- tycken utan att skada arbetsstyckets yttre eller omkrets.

1. Ta bort sågbladet (20) enligt nedan i 8.1.

2. Borra ett hål i arbetsstycket.

3. Placera arbetsstycket med hålet över bordsinläg-

gets öppning (24) på sågbordet (6).

4. Montera sågbladet (20) (se beskrivning under

8.1) genom borrhålet i arbetsstycket och justera knivspänningen.

5. När du har slutfört innersågningen, ta bort sågbla-

det (20) från bladhållarna (som beskrivs under 8.1).

6. Ta bort arbetsstycket från bordet.

9.4 Utföra geringssnitt (bild 14)

VARNING Var särskilt försiktig när du utför geringssnitt. Eftersom sågbordet lutar, nns risk att föremål glider ner. Det nns risk för personskador.

1. När geringssnitt ska utföras anpassar man avstån-

det mellan sågbladsskyddet (5) som är monterat på nedhållaren (22) och arbetsbordet.

2. Sväng bordet genom att lossa stjärngreppsskru-

ven (13) och tippa sågbordet (6) till önskat läge.www.scheppach.com

• Se till att den friliggande delen av sågbladet är skyddad vid transport, exempelvis med skyddsanordningen.

12. Rengöring, underhåll och reserv-

delsbeställning VARNING Stäng alltid av sågen och dra ur nätstickkontakten innan allt underhålls- och rengöringsarbete.

Se till att skyddsutrustningar, ventilationsöppningar och motorhus är så fria från damm och smuts som möjligt. Vi rekommenderar att apparaten rengörs direkt efter varje användning.

12.1.1 Yttre rengöring

• Rengör maskinen regelbundet med en fuktig trasa och lite såpa.

• Använd inga rengöringsmedel eller lösningsmedel. Dessa kan skada enhetens plastdelar.

• Se till att det inte tränger in vatten i maskinen.

12.1.2 Inre rengöring (bild 15)

4. Blås ut enhetens insida med tryckluft vid lågt tryck.

5. Sätt på kåpan (7) igen.

6. Fixera skruven (32).

7. Sätt i skruven (33) igen och dra fast den.

• Smörj lagerställena (9) hos vändhjulen med högkva- litativt maskinfett senast efter cirka 50 drifttimmar. Inuti enheten nns inga delar som behöver underhåll.

Vid överdriven gnistbildning ska du se till att en elinstal- latör kontrollerar kolborstarna. OBSERVERA Kolborstarna får bara bytas av en elinstallatör.

Om elsladden har gått av, fått skärskador eller på annat sätt har skadats måste den ögonblickligen bytas. Mo- torlager och invändiga delar ska inte smörjas! Kundens nätanslutning liksom den använda förläng- ningskabeln måste motsvara dessa föreskrifter. Skadad elanslutningsledning På elektriska anslutningsledningar uppstår ofta isola- tionsskador. Orsaker till detta kan vara:

• tryckställen när anslutningsledningar förs genom fönster- eller dörröppningar

• Knäckställen genom felaktig fastsättning eller styr- ning av anslutningsledningen

• Snittställen genom att anslutningsledningen körts över

• Isolationsskador genom ryck ur vägguttaget.

• Sprickor genom isolationens åldring. Sådana skadade elanslutningsledningar får inte använ- das och är på grund av isolationsskadorna livsfarliga. Kontrollera regelbundet anslutningsledningar för skad- or. Se upp så att anslutningsledningen inte är ansluten till elnätet vid kontrollen. Elektriska anslutningsledningar måste motsvara till- lämpliga VDE- och DIN-bestämmelser. Använd endast anslutningsledningar med märkning H 05 V V-F. Enligt föreskrift ska typbeteckningen vara tryckt på an- slutningskabeln. Växelströmsmotor

• Nätspänningen måste vara 220–240 V~.

• Förlängningskablar upp till 25 m måste ha ett tvärsnitt på 1,5 kvadratmillimeter. Anslutningar och reparationer av elektrisk utrustning får endast utföras av elektriker. Uppge följande information om du har frågor:

• Uppgifter på maskinens typskylt Anslutningstyp Y Om nätanslutningskabeln till den här maskinen skadas måste den bytas ut av tillverkaren eller dennes kund- service eller av en person med liknande kvalikationer för att undvika fara.

• Transportera elverktyget genom att lyfta det i ma- skinkåpan (36). (Bild 26)

• Använd inte skyddsanordningar för hantering eller transport.www.scheppach.com

Tänk på att produktens följande delar slits naturligt eller under bruk, eller att följande delar används som förbruk- ningsmaterial. Slitdelar*: Kolborstar, sågblad, bordsinlägg

• Ingår inte obligatoriskt i leveransen! Du kan få reservdelar och tillbehör från vårt servicecen- ter. För att göra detta, skanna QR-koden på förstasidan.

12.4 Reservdelsbeställning

Vid reservdelsbeställning (via Service-Hotline) ska föl- jande information uppges:

• Artikelnummer för apparaten (anges på förpack- ningen samt i beskrivningen)

Lagra apparaten och dess tillbehör på en mörk, torr och frostfri plats som inte är tillgänglig för barn. Den optimala lagertemperaturen ligger mellan 5 och 30 ˚C. Förvara elverktyget i originalförpackningen.

14. Kassering och återvinning

Anvisningar beträ󰀨ande förpackningen Förpackningsmaterialen kan åter- vinnas. Avfallshantera förpack- ningar miljövänligt. Anvisningar beträ󰀨ande den tyska lagen om dist- ribution, återtagning och miljövänlig avfallshan- tering av elektriska och elektroniska apparater (Elektro- und Elektronikgerätegesetz - ElektroG) Uttjänta elektriska och elektroniska appa- rater ska inte kastas i hushållssoporna utan lämnas till separat insamling respekti- ve avfallshantering!

• Uttjänta vanliga och uppladdningsbara batterier, som inte är fast monterade i den uttjänta apparaten, måste tas ut utan skador före överlämningen! Batte- riers avfallshantering regleras i batterilagstiftningen.

• Innehavare respektive användare av elektriska och elektroniska apparater är enligt lagstiftning förplik- tade till återlämning efter apparaternas användning.

• Slutanvändaren ansvarar själv för raderingen av de egna personuppgifterna på den uttjänta apparat som ska avfallshanteras!

• Symbolen med den överkryssade soptunnan bety- der att uttjänta elektriska och elektroniska apparater inte får kastas i hushållssoporna.

• Uttjänta elektriska och elektroniska apparater kan lämnas avgiftsfritt på följande ställen: - O󰀨entligträttsliga avfallshanterings- respektive samlingsställen (t.ex. kommunala återvinnings- enheter) - Inköpsställen för elektriska apparater (stationära och online), om handlare är skyldiga att ta emot eller frivilligt erbjuder detta. - Man kan kostnadsfritt lämna upp till tre uttjänta elektriska apparater per apparattyp, med en kant- längd på maximalt 25 centimeter, hos tillverkaren utan att först köpa en ny apparat av denne, eller lämna dem till ett annat auktoriserat samlingsstäl- le på närmare håll. - Kontakta respektive kundservice för information om tillverkarnas och distributörernas övriga, kom- pletterande villkor för återlämning.

• Om tillverkaren levererar en ny elektrisk apparat till ett privat hushåll kan denne ordna med avgiftsfri hämtning av den uttjänta elektriska apparaten, efter förfrågan från slutanvändaren. Kontakta tillverka- rens kundservice angående detta.

• Dessa uppgifter gäller endast för apparater som in- stalleras och säljs i länderna i den Europeiska uni- onen och som omfattas av det europeiska direktivet 2012/19/EU. I länder utanför Europeiska unionen kan avvikande bestämmelser gälla för avfallshantering av uttjänta elektriska och elektroniska apparater. Anvisningar beträ󰀨ande batterilagstiftningen (Batteriegesetz - BattG) Uttjänta vanliga och uppladdningsbara batterier ska inte kastas i hushållssoporna utan lämnas till separat insamling respek- tive avfallshantering!

• Se övriga uppgifter i instruktions- respektive monte- ringsmanualen för säker uttagning av vanliga eller upp- laddningsbara batterier ur den elektriska apparaten och för information om deras typ eller kemiska system.

• Innehavare respektive användare av vanliga eller uppladdningsbara batterier är enligt lagstiftning förpliktade till återlämning efter användningen. Åter- lämningen begränsas till avlämning av normala hus- hållsmängder.www.scheppach.com

• Uttjänta batterier kan innehålla farliga ämnen eller tungmetaller som kan vara skadliga för miljön och hälsan. En återvinning av de uttjänta batterierna och användning av resurserna i dem bidrar till att skydda dessa viktiga aspekter.

• Symbolen med den överkryssade soptunnan bety- der att vanliga och uppladdningsbara batterier inte får kastas i hushållssoporna.

• Om även tecknen Hg, Cd eller Pb nns under sop- tunnesymbolen så innebär detta följande: - Hg: Batteri innehåller mer än 0,0005 % kvicksilver - Cd: Batteri innehåller mer än 0,002 % kadmium - Pb: Batteri innehåller mer än 0,004 % bly

• Uppladdningsbara och vanliga batterier kan lämnas avgiftsfritt på följande ställen: - O󰀨entligträttsliga avfallshanterings- respektive samlingsställen (t.ex. kommunala återvinnings- enheter) - Inköpsställen för vanliga och uppladdningsbara batterier - Insamlingsställen inom det gemensamma insam- lingssystemet för uttjänta apparatbatterier - Tillverkarens insamlingsställe (om ej medlem i det gemensamma insamlingssystemet)

• Dessa uppgifter gäller endast för uppladdningsba- ra och vanliga batterier som säljs i länderna i den Europeiska unionen och omfattas av det europeiska direktivet 2006/66/EU. I länder utanför Europeis- ka unionen kan avvikande bestämmelser gälla för avfallshantering av uttjänta uppladdningsbara och vanliga batterier.

VARNING Stäng alltid av sågen och dra ur nätstickkontakten innan allt underhålls- och rengöringsarbete. Störning Möjliga orsaker Åtgärd Sågblad utan stift lossar efter att motorn stängts

Sågbladets klämskruv hos verktygshållaren (27) har inte dragits fast tillräckligt Dra fast sågbladets klämskruv hos verktygshållaren (27) ordentligt Motor startar inte Förlängningsledning defekt Byt förlängningsledning Anslutningar till motorn eller brytaren felaktiga Låt elektriker kontrollera Motor eller brytare defekta Låt elektriker kontrollera Sågbladen bryts sönder. Spänningen är felinställd. Ställ in den korrekta spänningen. För hög belastning. För fram arbetsstycket långsammare. Felaktig sågbladstyp. Använd rätt sågblad. Arbetsstycket förs inte fram rakt. Undvik att trycka på sidorna. Sågbladet svänger ut, inte rakt. Fästen är inte inriktade. Lossa skruvarna som håller fast fästena. Ställ fästena i lodrätt läge och dra åt skruvarna igen.www.scheppach.com

2. Tilkoblingspunkt (avblåsningsanordning)

35. Tilkoblingspunkt (avblåsningsanordning)

holdeanordningen (28).

holdeanordningen (25/28).

8.8 Montering av avblåsningsanordningen (g. 8)

• Slå på: Trykk på den grønne tasten «I».

16. Försäkran om överensstämmelse
