Deco Flex SL - Pila SCHEPPACH - Bezplatný návod k obsluze

Typ produktu	Stolová přímočará pila (na stole)
Značka	Scheppach
Model	Deco Flex SL
Rozměry (D x Š x V)	665 x 310 x 340 mm
Hmotnost	8,1 kg
Napájení	230-240 V~ / 50 Hz
Příkon	70 W (S1 trvalý) / 90 W (S2 15 min)
Počet zdvihů	550 až 1500 min⁻¹ (nastavitelné)
Zdvih	1,8 mm
Sklopný stůl	Od 0° do 45° vlevo a vpravo
Velikost stolu	254 x 407 mm
Kompatibilní délka pilového listu	≥ 133 mm (s dříkem nebo bez)
Max. výška řezu při 90°	50 mm
Max. výška řezu při 45°	20 mm
Třída ochrany	IP20
Průměr odsávacího nástavce	34,5 mm
Hladina akustického tlaku (LpA)	81,7 dB (nejistota K=3 dB)
Hladina akustického výkonu (LWA)	94,7 dB (nejistota K=3 dB)
Hlavní funkce	Rovné, šikmé a vnitřní řezy; broušení brusným pásem; použití s ohebným hřídelem
Bezpečnost	Ochrana pilového listu, spínač proti opětovnému spuštění, nouzové zastavení, nastavitelné ochranné víko
Údržba	Čištění vnější a vnitřní (stlačený vzduch); mazání ložisek každých 50 hodin; výměna uhlíkových kartáčů elektrikářem
Opotřebitelné díly	Pilový list, stolová deska, uhlíkové kartáče
Příslušenství v balení	Pilový list, imbusové klíče 2,5 a 3 mm, baterie AAA (2x), ohebný hřídel se sklíčidlem, brusný pás, držák nástroje, šroubovací materiál
Záruka	Zákonná záruka (vady materiálu nebo zpracování)

Často kladené otázky - Deco Flex SL SCHEPPACH

Jak vyměnit pilový list?

Odpojte zařízení, vyjměte stolovou desku, povolte napínací šroub (10) proti směru hodinových ručiček, lehce stlačte rameno (11) dolů, poté vyjměte pilový list z držáků. Nasaďte nový pilový list zuby směřujícími dolů, zasuňte dříky do držáků, utáhněte napínací šroub ve směru hodinových ručiček a vraťte stolovou desku.

Jak nastavit napětí pilového listu?

Otáčejte napínacím šroubem (10) ve směru hodinových ručiček pro zvýšení napětí, proti směru pro snížení. Správné napětí je, když pilový list vydává jasný tón jako struna. Pravidelně kontrolujte napětí po každé výměně pilového listu.

Jak provést šikmý řez?

Povolte křídlový šroub (13), nakloňte stůl pily (6) do požadovaného úhlu (od 0° do 45° vlevo/vpravo), poté šroub znovu utáhněte. Nastavte také vzdálenost podpěrky (22) podle sklonu, aby nedošlo k prokluzu.

Jaké materiály mohu touto pilou řezat?

Pila je určena k řezání řeziva, plexiskla, GFK, pěny, pryže, kůže a korku. Nepoužívejte k řezání kulatého materiálu (nebezpečí odmrštění).

Jak nainstalovat brusný pás pro broušení?

Vyjměte stolovou desku, povolte napínací šroub, umístěte držák nástroje do montážní plochy (26), vložte brusný pás (zuby směrem k uživateli) a utáhněte křížové šrouby (27.3). Proveďte pás skrz stůl, upevněte jej v horním držáku, poté utáhněte napínací šroub (10).

Co dělat, když se pilový list často láme?

Zkontrolujte napětí pilového listu (příliš nízké nebo vysoké), snižte zatížení zaváděním obrobku pomaleji, používejte správný typ pilového listu a veďte obrobek bez bočního tlaku. Ujistěte se, že držáky jsou svisle vyrovnány.

Jak čistit vnitřek stroje?

Odpojte stroj, odstraňte šrouby (32) a (33) levého krytu, nastříkejte dovnitř stlačený vzduch při nízkém tlaku, poté kryt vraťte zpět. Nikdy nepoužívejte kapaliny.

Jak používat ohebný hřídel?

Sejměte ochranný kryt (38), našroubujte ohebný hřídel na připojovací místo (39), upněte nástroj do sklíčidla (max. průměr 3,2 mm), nastavte rychlost regulátorem (16). Po použití hřídel sejměte a kryt našroubujte zpět. Při používání hřídele vždy zakryjte pilový list ochranným krytem.

Jaké ochranné prostředky mám nosit?

Vždy noste ochranné brýle, chrániče sluchu a protiprachovou masku. Nenoste volné oblečení ani šperky, svažte dlouhé vlasy.

Co dělat v případě výpadku proudu?

Stroj je vybaven bezpečnostním spínačem proti opětovnému spuštění. Po obnovení napájení znovu stiskněte zelené tlačítko 'I' pro spuštění stroje.

NÁVOD K OBSLUZE Deco Flex SL SCHEPPACH

Vysvětlení symbolů na přístroji

	Varování - Přečtěte si pro snížení nebezpečí úrazu návod k obsluze
	Používejte ochrannou masku proti prachu. Při zpracovávání dřeva a dalších materiálů může vznikat zdraví škodlivý prach. Nesmí být zpracováván materiál obsahující azbest!
	Noste ochranná sluchátka!
	Používejte ochranné brýle. Během práce vzniklé jiskry nebo z přístroje odlétávající třísky, hobliny a prachové částice mohou způsobit ztrátu zraku.
	Pozor! Nebezpečí zranění! Nedotýkejte se pilového listu v provozu!
	Výrobek odpovídá platným evropským směrnicím.
	Výrobek odpovídá platným srbským směrnicím.

Obsah: Strana:

1. Úvod.... 125
2. Popis prístroje (obr. 1–29)....125
3. Rozsah dodávky 126
4. Použití v souladu s určením 126
5. Bezpečnostní pokyny 126
6. Technické údaje....130
7. Před uvedením do provozu.... 130
8. Konstrukce....131
9. Obsluha....133
10. Elektrické připojení 134
11. Přeprava 134
12. Čištění, údržba a objednání náhradních dílů 134
13. Skladování 135
14. Likvidace a recyklace 135
15. Odstraňování poruch.... 136
16. Prohlášení o shodě.... 394

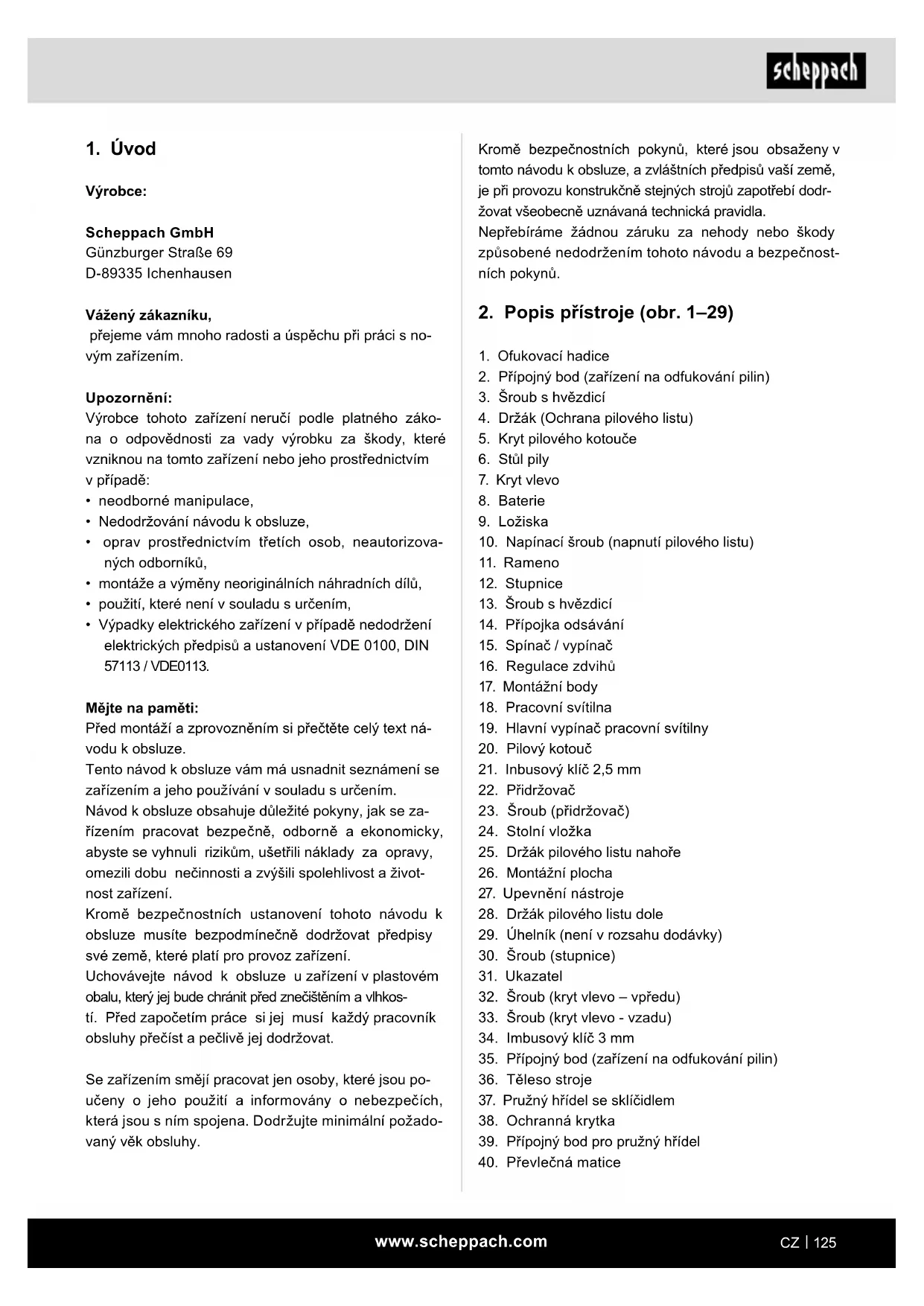

1. Úvod

Výrobce:

Scheppach GmbH

přejeme vám mnoho radosti a úspěchu při práci s novým zařízením.

Upozornění:

Výrobce tohoto zařízení neručí podle platného zákona o odpovědnosti za vady výrobku za škody, které vzniknou na tomto zařízení nebo jeho prostřednictvím v případě:

• neodborné manipulace,
  • Nedodržování návodu k obsluze,
• oprav prostřednictvím třetích osob, neautorizovaných odborníků,
• montáže a výměny neoriginálních náhradních dílů,
• použití, které není v souladu s určením,
• Výpadky elektrického zařízení v případě nedodržení elektrických předpisů a ustanovení VDE 0100, DIN 57113 / VDE0113.

Mějte na paměti:

Před montáží a zprovozněním si přečtěte celý text návodu k obsluze.

Tento návod k obsluze vám má usnadnit seznámení se zařízením a jeho používání v souladu s určením.

Návod k obsluze obsahuje důležité pokyny, jak se zařízením pracovat bezpečně, odborně a ekonomicky, abyste se vyhnuli rizikům, ušetřili náklady za opravy, omezili dobu nečinnosti a zvýšili spolehlivost a životnost zařízení.

Kromě bezpečnostních ustanovení tohoto návodu k obsluze musíte bezpodmínečně dodržovat předpisy své země, které platí pro provoz zařízení.

Uchovávejte návod k obsluze u zařízení v plastovém obalu, který jej bude chránit před znečištěním a vlhkostí. Před započetím práce si jej musí každý pracovník obsluhy přečíst a pečlivě jej dodržovat.

Se zařízením smějí pracovat jen osoby, které jsou poučeny o jeho použití a informovány o nebezpečích, která jsou s ním spojena. Dodržujte minimální požadovaný věk obsluhy.

Kromě bezpečnostních pokynů, které jsou obsaženy v tomto návodu k obsluze, a zvláštních předpisů vaší země, je při provozu konstrukčně stejných strojů zapotřebí dodržovat všeobecně uznávaná technická pravidla.

Nepřebíráme žádnou záruku za nehody nebo škody způsobené nedodržením tohoto návodu a bezpečnostních pokynů.

2. Popis přístroje (obr. 1–29)

1. Ofukovací hadice
2. Přípojný bod (zařízení na odfukování pilin)
3. Šroub s hvězdicí
4. Držák (Ochrana pilového listu)
5. Kryt pilového kotouče
6. Stül pily
7. Kryt vlevo
8. Baterie
9. Ložiska
10. Napínací šroub (napnutí pilového listu)
11. Rameno
12. Stupnice
13. Šroub s hvězdicí
14. Přípojka odsávání
15. Spínač / vypínač
16. Regulace zdvihů
17. Montážní body
18. Pracovní svítilna
19. Hlavní vypínač pracovní svítilny
20. Pilový kotouč
21. Inbusový klíč 2,5 mm
22. Přidržovač
23. Šroub (přidržovač)
24. Stolní vložka
25. Držák pilového listu nahoře
26. Montážní plocha
27. Upevnění nástroje
28. Držák pilového listu dole
29. Úhelník (není v rozsahu dodávky)
30. Šroub (stupnice)
31. Ukazatel
32. Šroub (kryt vlevo – vpředu)
33. Šroub (kryt vlevo - vzadu)
34. Imbusový klíč 3 mm
35. Přípojný bod (zařízení na odfukování pilin)
36. Těleso stroje
37. Pružný hřídel se sklíčidlem
38. Ochranná krytka
39. Přípojný bod pro pružný hřídel
40. Převlečná matice

3. Rozsah dodávky

• Dekupírovací pila
  • Kryt pilového kotouče (5)
• Pilový list (20)
• Imbusový klíč 2,5 mm (21)
• Imbusový klíč 3 mm (34)
  • Baterie (2x AAA) (8)
• Pružný hřídel se sklíčidlem (37)
  • Upevnění nástroje (27)
  • Upevnění nástroje spodní část (2x) (27.1)
  • Upevnění nástroje horní část (2x) (27.2)
• Šrouby pro upevnění nástroje (4x) (27.3)
• Šrouby s vnitřním šestihranem pro upevnění nástroje (4x) (27.4)
• Příložka (2x) (a)
• Pojistná matice (b)
• Šroub (c)
• Brusný pás (d)
• Překlad originálního návodu k obsluze

4. Použití v souladu s určením

Vyřezávací lupínková pila slouží k řezání hranatých dřevěných obrobků nebo jiných materiálů, např. plexisklo, GFK, pěnový materiál, pryž, kůže a korek. Nepoužívejte pilu k řezání kulatého materiálu. Kulatý materiál se snadno pootočí.

Nebezpečí zranění! Může dojít k vymrštění dílů!

Nářadí se smí používat pouze v souladu s určením. Jakékoliv jiné použití je v rozporu s určením. Za škody nebo zranění všeho druhu, které vzniknou na základě použití v rozporu s určením, zodpovídá uživatel/obsluhující osoba a ne výrobce.

Respektujte prosím, že náš přístroj v souladu s určením není konstruován pro komerční, řemeslné a průmyslové použití. Nepřebíráme zodpovědnost v případě, když se přístroj použije v komerčních, řemeslných nebo průmyslových provozech, a při srovnatelných činnostech.

• Smí se používat pouze pilové kotouče vhodné pro konkrétní stroj.
• Součástí použití k určenému účelu je dodržování bezpečnostních pokynů a také montážní návod a provozní pokyny v návodu k obsluze.

• Osoby provádějící obsluhu a údržbu stroje s ním musí být seznámeny a informovány o potenciálních nebezpečích.

• Kromě toho je třeba co nejpřesněji dodržovat platné předpisy pro prevenci nehodovosti.

• Je třeba dodržovat ostatní všeobecná pravidla pro oblasti pracovního lékařství a bezpečnostně technická pravidla.
• Změny stroje zcela vylučují ručení výrobce za škody, které takto vzniknou.

Zbytková rizika

I když obsluhujete tento elektrický nástroj podle předpisů, vždy hrozí zbytková rizika. Níže uvedená nebezpečí se mohou vyskytnout v souvislosti s typem konstrukce a provedením tohoto elektrického nástroje:

• Poškození plic, pokud není používána vhodná protiprašná maska.
• Poškození sluchu, pokud není používána vhodná ochrana sluchu.
• Nebezpečí nehody kvůli kontaktu rukou s nezakrytou oblastí řezání nástroje.
• Nebezpečí zranění při výměně nástroje (nebezpečí pořezání).
• Pohmoždění prstů.
  • Ohrožení zpětným rázem.
• Převrácení obrobku kvůli nedostatečné ploše uložení obrobku.
  • Dotyk řezného nástroje.
• Nebezpečí vymrštění zbytků větví a částí obrobku.

5. Bezpečnostní pokyny

5.1 Obecné bezpečnostní pokyny pro elektrické nástroje

⚠️ VAROVÁNÍ! Přečtěte si všechny bezpečnostní pokyny, instrukce, ilustrace a technické údaje, kterými je tento elektrický nástroj opatřen. Pokud zanedbáte dodržování následujících instrukcí, může to způsobit zásah elektrickým proudem, požár a/nebo těžká zranění.

Uschovejte si do budoucna veškeré bezpečnostní pokyny a instrukce.

Pojem „elektrický nástroj“, který je uveden v bezpečnostních pokynech, se vztahuje na elektrický nástroj (se síťovým kabelem), poháněný proudem ze sítě nebo na elektrický nástroj poháněný akumulátorem (bez síťového kabelu).

1. Bezpečnost na pracovišti

a) Udržujte svou pracovní oblast čistou a dobře osvětlenou. Pracovní oblasti, ve kterých je nepořádek nebo nejsou osvětlené, mohou vést k nehodám.
b) Nepracujte s tímto elektrickým nástrojem v prostředí ohroženém výbuchem, ve kterém se nacházejí hořlavé kapaliny, plyny nebo prach. Elektrické nástroje vytvářejí jiskry, které by mohly zapálit prach nebo výpary.
c) Udržujte děti nebo jiné osoby během používání elektrického nástroje v patřičné vzdálenosti. Při nesoustředěnosti můžete ztratit kontrolu nad elektrickým nástrojem.

2. Elektrická bezpečnost

a) Přípojná zástrčka elektrického nástroje musí být vhodná pro danou zásuvku. Zástrčka se nesmí žádným způsobem měnit. V kombinaci s uzemněnými elektrickými nástroji nepouží-vejte žádné zásuvkové adaptéry. Nezměněné zástrčky a vhodné zásuvky zmenšují riziko zasažení elektrickým proudem.
b) Zabraňte kontaktu těla s uzemněnými povrchy jako trubkami, topeními, sporáky a chladničkami. Je-li vaše tělo uzemněné, hrozí zvýšené riziko zasažení elektrickým proudem.
c) Elektrické nástroje chraňte před deštěm a vlhkem. Vniknutí vody do elektrického nástroje zvyšuje riziko zásahu elektrickým proudem.
d) Připojovací vedení nepoužívejte k prénášení a zavěšení elektrického nástroje, nebo k vytažení zástrčky ze zásuvky. Připojovací vedení chraňte před horkem, olejem, ostrými hranami nebo pohyblivými díly. Poškozené nebo zamotané přípojné vedení zvyšuje riziko zasažení elektrickým proudem.
e) Používáte-li elektrický nástroj venku, použí-vejte prodlužovací kabely vhodné i pro venkovní použití. Používání vhodného prodlužovacího vedení vhodného pro venkovní použití snižuje riziko zasažení elektrickým proudem.
f) Pokud není možno zabránit provozu elektrického nástroje ve vlhkém prostředí, používejte proudový chránič. Použití vložky pro proudový chránič zmírňuje riziko zasažení elektrickým proudem.

3. Bezpečnost osob

a) Při práci s elektrickým nástrojem bud'te pozorní a neustále dávejte pozor na to, co děláte a postupujte vždy s rozvahou. Nepoužívejte elektrický nástroj, jste-li unavení nebo pod vlivem drog, alkoholu nebo léků. Okamžik nepozornosti při používání elektrického nástroje může vést k vážným zraněním.
b) Používejte osobní ochranné pracovní prostředky a vždy ochranné brýle. Použití osobních ochranných pracovních prostředků jako je protiprachová maska, protiskluzová bezpečnostní obuv, ochranná helma nebo ochrana sluchu podle druhu a způsobu použití elektrických nástrojů zmenšuje riziko zranění.
c) Zabraňte neúmyslnému uvedení do provozu. Než elektrický nástroj připojíte k napájení proudem a/nebo akumulátoru a než jej budete zvedat nebo nosit, ujistěte se, že je vypnutý. Máte-li při přenášení elektrického nástroje prst na spínači nebo zapojíte-li elektrický nástroj do zá-suvky zapnutý, může to vést nehodám.
d) Před zapnutím elektrického nástroje odstraňte veškeré seřizovací nástroje nebo klíče. Nástroj nebo klíč, který se nachází v otáčejícím se dílu elektrického nástroje, může vést ke zraněním.
e) Zabraňte nestabilnímu držení těla. Zajistěte si stabilní postoj a vždy udržujte rovnováhu. Tak můžete elektrický nástroj v nečekaných situacích lépe udržet pod kontrolou.
f) Noste vhodný oděv. Nenoste volný oděv nebo šperky. Udržujte vlasy a oděv v bezpečné vzdálenosti od pohybujících se dílů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny rotujícími díly.
g) Je-li možné namontovat zařízení pro odsávání a zachycování prachu, je třeba je namontovat a správně používat. Používání odsávání prachu může snížit ohrožení prachem.
h) Nenechte se ukolébat falešným pocitem bezpečí a nepřeskočte bezpečnostní pravidla pro elektrické nástroje, i když je po častém používání elektrického nástroje znáte. Nedbalé chování může vést ve zlomku sekundy k těžkým zraněním.

1. Používání a manipulace s elektrickým nástrojem

a) Nepřetěžujte elektrický nástroj. Pro svou práci používejte vhodný elektrický nástroj. S vhodným elektrickým nástrojem budete pracovat lépe a bezpečněji v udávaném rozsahu výkonu.

b) Nepoužívejte elektrický nástroj, jehož vypínač je vadný. Elektrický nástroj, který již nelze zapnout nebo vypnout, je nebezpečný a musí být opraven.

c) Než budete provádět nastavení nástroje, měnit díly vložného nástroje nebo elektrický nástroj odložite, vytáhněte zástrčku ze zásuvky a/nebo vyjměte vyjímatelný akumulátor. Toto preventivní bezpečnostní opatření brání neúmyslnému spuštění elektrického nástroje.

d) Uchovávejte nepoužívané elektrické nástroje mimo dosah dětí. Nenechte elektrický nástroj používat osoby, které s ním nejsou seznámeny nebo si nepřečetly tento návod. Elektrické nástroje představují nebezpečí, jsou-li používány nezkušenými osobami.

e) O elektrické nástroje a nástavec pečlivě pečujte. Kontrolujte, zda pohyblivé díly fungují bezvadně a nejdou vzpříčené, zda nejsou prasklé nebo tak poškozené, že je omezena funkčnost elektrického nástroje. Poškozené díly nechte před používáním elektrického nástroje opravit. Příčinou mnoha nehod je špatně udržovaný elektrický nástroj.

f) Udržujte řezné nástroje ostré a čisté. Pečlivě udržované řezné nástroje s ostrými břity se méně příčí a lze je snadněji vést.

g) Používejte elektrický nástroj, příslušenství, nástavce atd. v souladu s instrukcemi. Zohledněte přitom pracovní podmínky a prováděnou činnost. Používání elektrických nástrojů pro jiné než určené aplikace může vést k nebezpečným situacím.

h) Rukojeti a úchopné plochy udržujte suché, čisté a bez oleje a tuku. Kluzké rukojeti a úchopné plochy neumožňují bezpečnou obsluhu a kontrolu elektrického nástroje v nepředvídatelných situacích.

1. Servis

a) Nechte svůj elektrický nástroj opravovat pouze kvalifikovaný odborný personál a pouze za použití originálních náhradních dílů. Tím se zajistí, aby zůstala zachována bezpečnost elektrického nástroje.

VAROVÁNÍ

Tento elektrický nástroj vytváří během provozu elektromagnetické pole. Toto pole může za určitých podmínek ovlivňovat aktivní nebo pasivní zdravotní implantáty. Pro snížení rizika vážných nebo smrtelných úrazů doporučujeme osobám se zdravotními implantáty, aby se před obsluhou tohoto elektrického nástroje obrátily na svého lékaře nebo na výrobce zdravotního implantátu.

5.2 Bezpečnostní pokyny pro dekupírovací pily

• V případě nouze stroj ihned vypněte a vytáhněte sí- t'ovou zástrčku.
- Před prací s pilou a během ní se řídte těmito pokyny.
- Nepoužívejte pilu k řezání palivového dříví.
- Stroj je vybaven bezpečnostním spínačem proti opětnému zapnutí po výpadku el. napětí.

- Pokud je nutný prodlužovací kabel, zajistěte, aby měl dostatečný průřez pro příkon pily. Minimální průřez 1.5 mm².

• Naviják kabelů používeite pouze v odvinutém stavu.

- Osoby pracující se strojem musí své práci věnovat náležitou pozornost.

- Pilové kotouče nesmí být v žádném případě brzděny po vypnutí pohonu postranním protitlakem.

- Používejte pouze dobře nabroušené, nedeformované pilové kotouče bez prasklin.

• Vadné pilové kotouče musí být okamžitě vyměněny.

- Nepoužívejte pilové listy, které neodpovídají parametrům uvedeným v tomto návodu k použití.

- Musí být zajištěno, aby všechny prvky, které zakrývají pilový kotouč, fungovaly bezchybně.

- Bezpečnostní zařízení u stroje nesmí být demontována ani upravena na nepoužitelná.

- Poškozená nebo vadná ochranná zařízení musí být okamžitě vyměněna.

- Neřezejte žádné obrobky, které jsou přiliš malé, aby mohly být bezpečně udrženy v ruce.

- Nezatěžujte stroj natolik, že se zastaví.

- Obrobek vždy silně přitlačte na pracovní desku.

- S pilovým kotoučem v provozu nikdy neodstraňujte třísky, hobliny nebo upevněné dřevěné díly.

- K odstraňování poruch na zablokovaném nástavci stroj vypněte. Vytáhněte síťovou zástrčku. Odstraňte zablokování. Pozor! Nebezpečí zranění pilovým listem! Používejte ochranné rukavice! Provedťe zkušební chod bez obrobku. Dávejte pozor na to, aby se nevyskytly neobvyklé zvuky nebo vibrace. Pokud se tak stane, přístroj vypněte a obraťte se na výrobce.

- Přestrojování, seřizování, měření a čištění vždy provádějte pouze s vypnutým motorem. Vytáhněte síťovou zástrčku.

- Zkontrolujte před zapnutím, že jsou klíče a nastavovací nástroje odstraněny.

- Při opuštění pracoviště vypněte stroj a vytáhněte sítovou zástrčku.

- Elektrickou instalaci, opravy a údržbu smějí provádět jen odborní pracovníci.

- Všechny ochranné a bezpečnostní prvky musí být na- montovány zpět ihned po dokončení oprav a údržby.

- Je nutné dodržovat veškeré pokyny výrobce k bezpečnosti, provozu a údržbě stroje, a také rozměry uvedené v technických datech.

- Je nutné dodržovat příslušné předpisy k prevenci úrazů a ostatní všeobecně uznávaná bezpečnostně technická pravidla.

- Pila je určena pouze k instalaci v interiérech.

- Obrobky menší než kryt pilového listu mohou způsobit zranění rukou a prstů. Používejte vhodné pomůcky!

- Při vedení obrobku zabraňte křečovitým polohám rukou a pozicím, při kterých by uklouznutí ruky vedlo přímo k pilovému listu.

- Pilový list vkládejte vždy tak, aby zuby směřovaly dolů ke stolu pily.

- Vždy nastavte správné napnuti listu, abyste zabránili jeho přetržení.

- Opatrně postupujte zejména při řezání materiálu s nepravidelnými profily řezu.

- Při tažení obrobku zpět se mohou zuby zchytit v řezné mezeře, zvláště když mezeru blokují piliny. V takovém případě byste měli pilu vypnout, vytáhnout síťovou zástrčku, řeznou mezeru otevřít klinem a obrobek vyjmout.

- Nikdy neopouštějte pracoviště, aniž byste pilu před- tím vypnuli. Vyčkejte, dokud se pila nezastaví.

- Během chodu pily nepokládejte, nelepte ani nese-stavujte díly na pracovním stolu.

- Pilu zapněte až po odstranění zbytků materiálu a nástrojů z pracovního stolu. Na pracovním stole nechte pouze obráběný obrobek a případné pracovní pomůcky (klíny).

• Vždy noste ochranné brýle.

- Držte prsty v bezpečné vzdálenosti od pilového listu.

- Obrobek veďte bezpečně a pevně v žádném okamžiku ho nenechte volně.

- Nikdy neopouštějte pracoviště, aniž byste pilu před-tím vypnuli.

- Nedovolte, aby vás vaše obeznámenost s pilou vedla k nepozornosti. Nepozornost může vést ve zlomku sekundy k těžkým zraněním.

Bezpečnostní pokyny dobře uchovejte.

5.3 Bezpečnostní pokyny pro zacházení s bateriemi

1. Vždy dávejte pozor na to, abyste baterie vkládaly se správnou polaritou (+ a –), která je uvedena na baterii.

2. Baterie nezkratujte.

3. Nenabíjejte baterie, které nejsou akumulátorové.

4. Baterie nepřebíjejte!

5. Nevkládejte současně staré a nové baterie, ani baterie různých typů nebo od různých výrobců. Baterie z jedné sady vždy vyměňujte současně.

6. Použité baterie ihned vyjměte z přístroje a správně zlikvidujte! Baterie nevyhazujte do komunálního odpadu. Vadné nebo spotřebované baterie se musí recyklovat podle směrnice 2006/66/ES. Baterie a/nebo zařízení odevzdejte prostřednictvím sběrných míst. O možnostech likvidace se informujte na místním obecním nebo městském úřadě.

7. Baterie nezahřívejte!

8. Přímo na bateriích nesvařujte ani neletujte!

9. Baterie nerozebírejte!

10. Baterie nedeformujte!

11. Baterie nevhazujte do ohně!

12. Baterie ukládejte mimo dosah dětí.

13. Děti nesmí provádět výměnu baterií bez dohledu!

14. Baterie neukládejte v blízkosti ohně, vařičů nebo jiných zdrojů tepla. Baterie nevystavujte přímému slunečnímu svitu a v horkém počasí je nepoužívejte ani neukládejte ve vozidlech.

15. Nepoužívané baterie uchovávejte v originálním obalu a neukládejte je do blízkosti kovových předmětů. Vybalené baterie nemíchejte ani neukládejte v nepořádku! To může způsobit zkratování baterie, což může způsobit škody, popáleniny, nebo dokonce nebezpečí požáru.

16. Nebude-li přístroj delší dobu používán a nebude-li určen pro případy nouze, baterie z něj vyjměte!

17. Vyteklých baterií se NIKDY nedotýkejte bez vhodné ochrany. Dostane-li se vyteklá kapalina do styku s pokožkou, je třeba zasaženou oblast pokožky ihned omýt tekoucí vodou. V každém případě zabraňte styku kapaliny s očima a ústy. V takovém případě neprodleně vyhledejte lékaře.

18. Před vložením baterií očistěte kontakty baterie i kontakty v přístroji.

6. Technické údaje

Sítové napětí 230-240 V\~/50 Hz

Příkon 70 W (S1*)	90 W (S2 15min**)
Počet zdvihů 550-1500 min	-1
Zdvihový pohyb 18 mm
Rozměry d x š x v	665 x 310 x 340 mm
Výkyvný stůl 0° až 45° doleva/doprava
Velikost stolu 254 x 407 mm
Délka pilového listu cca (mezi oběma kolíky)	127 mm
Vyložení ramena pily 405 mm
Max. řezná výška při 90°	50 mm
Max. řezná výška při 45°	20 mm
Stupeň krytí	IP20
∅ odsávacího hrdla	34,5 mm
Hmotnost	8,1 kg

Technické změny vyhrazeny!

\*druh provozního režimu S1 (nepřetržitý provoz)

Stroj může být stále provozován s uvedeným výkonem

\*\*druh provozního režimu S2 (krátkodobý provoz)

Stroj může být krátkodobě provozován s uvedeným výkonem

Hodnoty hlukových emisí

Hluk

Hodnoty hluku byly stanoveny podle EN 62841-1:2015.

Používejte ochranu sluchu.

Působení hluku může vést ke ztrátě sluchu.

Uvedené hodnoty jsou emisní hodnoty a nemusí tak zároveň představovat také bezpečné hodnoty pracoviště. Ačkoliv existuje korelace mezi emisní a imisní hladinou, nelze z toho spolehlivě odvodit, zda jsou nebo nejsou potřeba dodatečná preventivní opatření.

Mezi faktory, které mohou ovlivnit současnou imisní hladinu na pracovišti, patří délka působení, vlastní druh pracoviště, jiné zdroje hluku atd., např. počet strojů a dalších okolních postupů.

Spolehlivé hodnoty na pracovišti se mohou lišit i v závislosti na státu. Tato informace by ale měla uživatelům pomoci lépe odhadnout rizika a předcházet jim.

• Používejte pouze bezvadné přístroje.
• Pravidelně provádějte údržbu a čištění přístroje.
• Přizpůsobte svůj styl práce přístroji.
• Přístroj nepřetěžujte.
• Případně nechte přístroj přezkoušet.
• Přístroj vypněte, když se nepoužívá.

Vhodné pilové listy

Je možné použití všech běžných pilových listů s minimální délkou 133 mm s kolíkem i bez.

7. Před uvedením do provozu

7.1 Vybalení

• Otevřete balení a opatrně vyjměte přístroj.
• Odstraňte balicí materiál a obalové a přepravní pojistky (pokud je jimi výrobek opatřen).
• Zkontrolujte, zda je rozsah dodávky úplný.
• Zkontrolujte přístroj a díly příslušenství, zda se při přepravě nepoškodily.
• Uchovejte obal dle možností až do uplynutí záruční doby.

VAROVÁNÍ

Zařízení a obalové materiály nejsou hračka! S plastovými sáčky, fóliemi a drobným díly si nesmějí hrát děti! Hrozí nebezpečí spolknutí těchto věcí a udušení!

7.2 Obecná upozornění

• Před uvedením do provozu musí být rádně namontovány všechny kryty a bezpečnostní zařízení.
• Pilový kotouč musí mít možnost volného pohybu.
• U již obrobeného dřeva dávejte pozor na cizí tělesa, např. hřebíky nebo šrouby atd.
• Před použitím vypínače se ujistěte, zda je pilový kotouč správně namontován a pohyblivé díly se pohybují lehce.
• Před připojením stroje se přesvědčte, že jsou údaje na typovém štítku shodné s údaji sítě.
• Stroj připojte pouze do zásuvky s řádně nainstalovaným ochranným kontaktem jištěným minimálně 10 A.

7.3 Montáž dekupírovací pily na dílenský stůl (obr. 5.1-5.2)

K montáži potřebujete:

• Šroub se šestihrannou hlavou M6 (4x)
• Šestihranná matice M6 (4x)
• Podložka ∅ 6,4 mm (8 x)
• Šablona pro vrtání (obr. 5.2)

Montážní materiál není součástí rozsahu dodávky.

Délka použitých šroubů se liší podle tloušťky stolní desky.

VAROVÁNÍ

Nebezpečí zranění! Před prováděním všech montážních prací na vyřezávací pile odpojte síťovou zástrčku.

1. Dekupírovací pilu namontujte na masivní pracovní stůl ze dřeva. Tak lze zabránit značné hlučnosti následkem vibrací.
2. Vyznačte vrtané otvory pomoci rozměrů (obr. 5.2).
3. Do pracovního stolu vyvrtejte 4 otvory (průměr 6 mm).

4. Přišroubujte dekupírovací pilu na dílenský stůl šroubem se šestihrannou hlavou (E) skrz montážní body (obr. 3, pol. 17) v následujícím pořadí (obr. 5.1):
   D Šestihranná matice
   C Podložka
   B Dekupírovací pila
   B Pracovní stůl
   C Podložka
   E Šroub se šestihrannou hlavou

5. Dotáhněte nejdříve šestihrannou matici (D).

8. Konstrukce

VAROVÁNÍ

Nebezpečí zranění! Před prováděním všech montážních prací na vyřezávací pile odpojte síťovou zástrčku.

8.1 Montáž / výměna pilového listu (obr. 6-11) VAROVÁNÍ

Pro zabránění zraněním v důsledku spuštění omylem: Před odstraněním nebo výměnou pilového listu vždy stiskněte tlačítko „0“ a vytáhněte sít’ovou zástrčku ze zásuvky.

8.1.1 Odstranění / vložení stolní vložky (obr. 6-11)

1. Povolte šroub s hvězdicí (3).
2. Nastavte kryt pilového listu (5) úplně nahoru.
3. Sáhněte pod stůl pily (6) a zatlačte stolní vložku (24) nahoru.
4. Nyní lze stolní vložku (24) odstranit.
   Při vkládání stolní vložky (24) dejte pozor na polohu řezné mezery. Stolní vložku (24) je třeba vložit podle obr. 8. Jinak se může stroj při řezání na pokos poškodit.

8.1.2 Demontáž pilového listu s kolíky (obr. 8-11, 16, 18-20)

1. Pro vyjmutí pilového listu (20) vyjměte stolní vložku (24) směrem nahoru. (viz 8.1.1)
2. Povolte nejdříve napnutí otáčením napínacího šroubu (10) proti směru hodinových ručiček. (Obr.16)
3. Pilový list pevně podržte a zatlačte rameno (11) lehce dolů (viz obr. 9).
4. Pilový list vytáhněte z držáku pilového listu dole a nahoře (25/28).

8.1.3 Montáž pilového listu s kolíky(obr. 8-11, 16; 18-20)

Zuby pilového listu musí vždy směřovat dolů.

1. Ved'te konec pilového listu (20) skrze otvor ve stole. Zasuňte kolíky pilového listu (20) do příslušných vy- brání v držáku pilového listu nahoře a dole (25/28).
2. Pilový list (20) usad'te nejdříve v držáku pilového listu dole (28).
3. Tlačte rameno (11) lehce dolů (viz obr. 9). Vložte pilový list (20) do držáku pilového listu nahoře (25).
4. Zkontrolujte polohu kolíků pilového listu v držácích pilového listu (25/28).
5. Pilový list (20) napněte napínacím šroubem (10) jeho otáčením ve směru hodinových ručiček. Zkontrolujte napnutí pilového listu (20). (Obr.16)
6. Znovu vložte stolní vložku (24). (viz 8.1.1)

8.1.4 Demontáž pilového listu bez kolíků (obr. 1, 9, 10, 18, 19, 20)

1. Pro vyjmutí pilového listu vyjměte stolní vložku (24) směrem nahoru.(Viz 8.1.1)
2. Povolte nejdříve napnutí otáčením napínacího šroubu (10) proti směru hodinových ručiček. (Obr.16)
3. Tlačte rameno (11) lehce dolů. (obr. 9)
4. Odstraňte pilový list tak, že jej vytáhnete dopředu z držáků a skrz otvor ve stole.
5. Odstraňte pilový list z upevnění nástroje.

8.1.5 Vložení pilového listu bez kolíků (volitelně) (obr. 1, 3, 16, 18, 19, 20)

Zuby pilového listu musí vždy směřovat dolů.

1. Pro pilové listy bez kolíků používejte montážní plochu (26). (Obr. 3)
2. Umístěte upevnění nástroje (27) do k tomu určené montážní plochy (26) ve stole (6). (viz obr.18).

3. Vložte pilový list do otvoru upevnění nástroje (27) a utáhněte dva šrouby s vnitřním šestihranem (obr. 18). Dbejte na to, aby byl pilový list upevněn vystředěně.

4. Ved'te pilový list s namontovaným upevněním nástroje skrz otvor ve stole.

5. Stlačte rameno (11) pily trochu dolů (obr. 20, F) a zafixujte druhý konec upevnění nástroje v horním držáku.
6. Pilový list (20) napněte napínacím šroubem (10) jeho otáčením ve směru hodinových ručiček. (Obr.16)
7. Znovu vložte stolní vložku (24). (viz 8.1.1)

8.2 Kontrola napnutí pilového listu VAROVÁNÍ

Pravidelně a po nasazení pilového listu kontrolujte napnutí listu.

Pilový list po montáži napněte otáčením napínacího šroubu (10) ve směru hodinových ručiček.

Pokud je napnutí listu příliš malé nebo velké, postupujte následujícím způsobem:

- Ke zvýšení napnutí otáčejte napínacím šroubem (10) ve směru hodinových ručiček a k jeho snížení proti směru hodinových ručiček. (Obr.16)

Při správném napnutí by měl pilový list po „brnknutí“ vydat jasný zvuk jako struna.

8.3 Montáž / výměna brusného pásu

1. Pro vyjmutí brusného pásu vyjměte stolní vložku (24) směrem nahoru.
2. Povolte nejdříve napnutí otáčením napínacího šroubu (10) proti směru hodinových ručiček. (Obr.16)
3. Tlačte rameno (11) lehce dolů. (obr. 9)
4. Odstraňte brusný pás tak, že jej vytáhnete dopředu z držáků a skrz otvor ve stole.
5. Odstranění brusného pásu (d) z upevnění nástroje (27)

8.3.2 Vložení brusného pásu do držáků (obr. 23-25)

Brusný pás musí ukazovat ve směru uživatele (obr.23-25)

1. Pro brusné pásy používejte montážní plochu (26).
2. Umístěte upevnění nástroje (27) do k tomu určených vybrání ve stole (6).
3. Vložte brusný pás do otvoru upevnění nástroje (27) a utáhněte dva šrouby s křížovou hlavou (obr. 27.3). Dbejte na to, aby byl brusný pás upevněn vystředěně (viz obr. 23/24).
4. Vedte brusný pás s namontovaným upevněním nástroje skrz otvor ve stole.

5. Stlačte rameno (11) pily trochu dolů (obr. 20, F) a zafixujte druhý konec upevnění nástroje v horním držáku.

6. Brusný pás (d) napněte napínacím šroubem (10) jeho otáčením ve směru hodinových ručiček. (Obr.16)

7. Znovu vložte stolní vložku (24). (viz 8.1.1)

8.4 Montáž upevnění nástroje (obr.23)

1. Zašroubujte šroub s vnitřním šestihranem (27.4) do k tomu určeného otvoru upevnění nástroje (27.1)
2. Opakujte postup na profilehlé straně.
3. Položte horní část upevnění nástroje (27.2) na spodní část upevnění nástroje (27.1).
4. Sešroubujte obě části dodanými šrouby (27.3) k sobě.

8.5 Přesné nastavení úhlové stupnice (obr. 12) POZOR

Nastavení úhlové stupnice zkontrolujte dříve, než zahájite práci s přístrojem.

1. K nastavení stolu pily použijte úhelník 90° (29) (není v rozsahu dodávky). Položte ho ke stolu pily a k pilovému listu (obr. 12).
2. Povolte šroub s hvězdicí (13). Stůl pily (6) seřid'te tak, aby úhel mezi pilovým listem (20) a stolem pily (6) byl 90°.
3. Znovu pevně dotáhněte šroub s hvězdicí (13).
4. Povolte šroub (30) a otočte ukazatel (31) ke značce 0°.
5. Proved'te zkušební řez. Zkontrolujte úhel na obrobku úhloměrem (není v rozsahu dodávky). V případě potřeby ukazatel (31) seřid'te.

1. Namontujte kryt pilového listu (5) k držáku (4). Zasuňte šroub (46) přes otvor v držáku (4) a utáhněte jej pomocí šroubováku s křížovou hlavou a klíče na šrouby (není v rozsahu dodávky).

8.7 Nastavení přidržovače (obr. 7)

UPOZORNĚNÍ: Přidržovač (22) musí být vždy přizpůsoben výšce obrobku. Obrobek by přitom ovšem neměl být pevně přitisknutý, ale měl by zůstat volně pohyblivý. Přidržovač (22) slouží jako pojistka, aby obrobek nemohl být vytržen směrem nahoru a přitom zničit pilový list (20).

1. Pro nastavení přidržovače (22) uvolněte šroub s hvězdicí (3).
2. Nastavte přidržovač (22) podle výšky obrobku.
3. Znovu pevně dotáhněte šroub s hvězdicí (3).

8.8 Montáž zařízení na odfukování pilin (obr. 8)

1. Ujistěte se, že je kryt pilového listu (5) vyklopený nahoru.

2. Zapojte ofukovací hadici (1) na přípojné body (2) a (35), jak je znázorněno na obr. 8.

8.9 Vložení baterií do pracovní svítilny (obr. 17)

1. Odstraňte kryt přihrádky baterií jeho odjištěním a odklopením nahoru.
2. Vložte dodané baterie (8). Pozor: Dbejte na správnou polaritu!
3. Namontujte kryt přihrádky baterií v obráceném pořadí.

8.10 Odsávání třísek (obr. 13)

POZOR: Výrobek provozujte pouze s vhodným odsávacím zařízením na třísky. Nepoužívejte domácí vysavač. Přípojte vhodné odsávací zařízení na třísky (není obsaženo v rozsahu dodávky) k přípojce odsávání (14).

POZOR: Pravidelně kontrolujte a čistěte odsávací kanály.

9. Obsluha

9.1 Obecná upozornění

• Pila dřevo neřeže samočinně. Uživatel umožňuje řezání tím, že vede dřevo k pohybujícímu se pilovému listu.
• Zuby řežou dřevo pouze během pohybu dolů.
• Dřevo musí být k pilovému listu vedeno pomalu, protože zuby pilového listu jsou velmi malé.
• Každá osoba, která chce s pilou zacházet, potřebuje určitou dobu na učení. Během této doby se určitě zlomí několik pilových listů.
• Při řezání silnějšího dřeva je třeba věnovat zvláštní pozornost tomu, aby pilový list nebyl ohnutý nebo zkroucený.
• Opatrný způsob práce zvyšuje životnost pilového listu.

9.2 Regulace zdvihů (obr. 2)

Pomocí regulace zdvihů (16) můžete nastavit počet zdvihů v závislosti na řezaném materiálu. Pro měkký materiál doporučujeme vysoký počet zdvihů, pro tvrdý materiál nízký počet zdvihů.

Počet zdvihů zvýšíte otáčením regulace zdvihů (16) ve směru pohybu hodinových ručiček. Otáčením proti směru hodinových ručiček počet zdvihů snížíte.

9.3 Provedení vnitřních řezů

Touto vyřezávací pilou je možné provádět vnitřní řezy do obrobků bez poškození vnější strany nebo obvodu obrobku.

1. Vyjměte pilový list (20) způsobem popsaným v bodu 8.1.

2. Vyvrtejte do obrobku otvor.

3. Položte obrobek otvorem nad otvor stolní vložky (24) na stůl pily (6).

4. Nainstalujte pilový list (20) (jak je popsáno v 8.1) otvorem v obrobku a nastavte napnutí listu.
5. Po dokončení vnitřních řezů vyjměte pilový list (20) z držáků listu (způsobem popsaným v bodu 8.1).
6. Odeberte obrobek ze stolu.

9.4 Provedení pokosových řezů (obr. 14)

VAROVÁNÍ

Při provádění pokosových řezů budťe obzvláště opatrní. Sklon stol pily podporuje sesmeknutí. Hrozí nebezpečí zranění.

1. K provádění pokosových řezů upravte odpovídajícím způsobem vzdálenost krytu pilového listu (5) namontovaného na přidržovači (22) k pracovnímu stolu.
2. Stůl natočte tím, že uvolníte šroub s hvězdicí (13) a stůl pily (6) naklopíte do požadované polohy.
3. Dotáhněte šroub s hvězdicí (13).

S touto dekupírovací pilou je možné broušení na vnitřní a vnější straně obrobku.

9.5.1 Broušení na vnitřní a vnější straně (obr. 23-25)

1. Namontujte brusný pás, jak je popsáno v bodě 8.3.
2. K provádění broušení upravte vzdálenost přidržovače (22) k pracovnímu stolu (6) odpovídajícím způsobem.
3. Ved'te rovnoměrným tlakem obrobek opatrně na brusný pás (d).
4. Vyjměte po dokončení broušení brusný pás (podle popisu v bodě 8.3).

Pozor: Při příliš silném tlaku se může brusný pás pře-trhnout.

9.6 Provoz pracovní svítilny (obr. 4)

- Pro zapnutí a vypnutí pracovní svítilny (18) stiskněte za-/vypínač (19).

9.7 Práce s pružným hřídelem (obr. 26-28)

• Odstraňte ochrannou krytku (38) (viz 26).
• Nasadte pružný hřídel (37) na přípojný bod (39) a pevně přišroubujte. (obr. 27).
• Upněte nástroj do sklíčidla (D 3,2 mm).
• Uchopte pružný hřídel za úchop a nastavte regulaci otáček podle popisu (9.2 / 9.9).
• Po dokončení práce pružný hřídel znovu sejměte a našroubujte znovu ochrannou krytku (38).

- Pozor: Při práci s pružným hřídelem zakryjte pilový list chráničem listu (5).

9.8 Za-/vypínač (15) (obr. 2)

- Zapnutí: Stiskněte zelené tlačítko „l“.

• Vypnutí: Stiskněte červené tlačítko „0“.

POZOR

Stroj je vybaven bezpečnostním spínačem proti opětnému zapnutí po výpadku el. napětí.

Je-li vyřezávací pila zapnutá a dojde k přerušení přívodu el. proudu do sítě, zůstane vyřezávací pila vypnutá i po obnovení přívodu el. proudu. K zapnutí znovu stiskněte tlačítko „l“.

10. Elektrické připojení

Instalovaný elektromotor je připojen v provozuschopném stavu. Přípojka musí odpovídat příslušným předpisům VDE a DIN.

Těmto předpisům musí odpovídat síťová přípojka zákazníka i použité prodlužovací kabely.

Vadný elektrický přívodní kabel

U elektrických přívodních kabelů často dochází k poškození izolace.

Jeho příčinami mohou být:

- Smáčknutá místa, je-li přívodní kabel veden oknem nebo štěrbinou ve dveřích

- Prohnutí kvůli nevhodnému upevnění nebo vedení přívodního kabelu

- Zlomení kvůli přejíždění přes přívodní kabel

- Poškození izolace kvůli vytržení z elektrické zásuvky ve stěně.

- Praskliny v důsledku stárnutí izolace.

Tyto vadné elektrické přívodní kabely nesmí být používány a kvůli poškození izolace jsou životu nebezpečné.

Pravidelně kontrolujte, zda elektrické přívodní kabely nejsou poškozeny. Dávejte pozor, aby nebyl přívodní kabel při kontrole připojen do elektrické sítě.

Elektrické přívodní kabely musí odpovídat příslušným předpisům VDE a DIN.

Používejte pouze přípojné vedení s označením H 05 VV-F.

Uvedení typového označení na přívodním kabelu je povinné.

Motor na střídavý proud

- Sít'ové napětí musí činit 220–240 V\~.

- Prodlužovací vedení do délky 25 m musí mít průřez 1,5 čtverečního milimetru.

Připojení a opravy elektrické výbavy smí provádět pouze kvalifikovaný elektrikár.

Při zpětných dotazech uvádějte prosím tyto údaje:

• Typ proudu napájejícího motor

- Údaje z typového štítku stroje

Typ připojení Y

Pokud dojde k poškození vedení pro připojení na síť tohoto přístroje, musí být vedení pro zabránění vzniku nebezpečí vyměněno výrobcem nebo jeho servisem nebo podobným způsobem kvalifikovanou osobou.

11. Přeprava

- Přepravujte elektrický nástroj zvednutím za těleso stroje (36). (obr.26)

- Pro manipulaci nebo dopravu nikdy nepoužívejte ochranné prostředky.

- Dbejte na to, aby během přepravy byla volně uložená část pilového listu zakrytá, například ochranným zařízením.

12. Čištění, údržba a objednání náhradních dílů

VAROVÁNÍ

Před veškerými úkony údržby a čištění vždy vypněte pilu a odpojte síťovou zástrčku.

12.1 Čištění

Udržujte ochranná zařízení, větrací štěrbiny a plást motoru pokud možno bez prachu a nečistot. Doporu-čujeme přístroj vyčistit hned po každém použití.

12.1.1 Čištění zevní

- Čistěte přístroj pravidelně vlhkým hadrem a trochou tekutého mýdla.

- Nepoužívejte žádná čistidla a rozpouštědla. Ta by mohla poškodit plastové dily přístroje.

- Dbejte na to, aby se dovnitř prístroje nemohla dostat žádná voda.

12.1.2 Čištění vnitřní (obr. 15)

1. Odstraňte šroub (33).

2. Povolte šroub (32).

3. Sejměte kryt (7).

4. Vyfoukejte vnitřek přístroje stlačeným vzduchem o nízkém tlaku.

5. Namontujte opět kryt (7).

6. Dotáhněte šroub (32).

7. Nasad'te opět šroub (33) a dotáhněte ho.

12.2 Údržba

12.2.1 Ložiska (obr. 1)

- Promazání ložisek (9) vratných kladek kvalitním strojním tukem provádějte nejpozději po 50 provozních hodinách.

Uvnitř nástroje se nenacházejí žádné díly, na kterých by bylo potřeba provádět údržbu.

12.2.2 Uhlíkové kartáčky

Při nadměrné tvorbě jisker nechte zkontrolovat uhlíkové kartáče odborným elektrikářem.

POZOR

Výměnu uhlíkových kartáčů smí provádět pouze kvalifikovaný elektrikář.

12.2.3 Sít'ový kabel

Pokud je síťový kabel vytržený, naříznutý nebo poškozený jiným způsobem, měl by být ihned vyměněn. Ložiska motoru a vnitřní dily nemažte!

12.3 Servisní informace

Je nutno dbát na to, že v případě tohoto výrobku následující díly podléhají opotřebení, které je dáno používáním nebo se tak děje přirozeně, příp. že na následující díly je pohlíženo jako na spotřební materiál.

Namáhané díly*: Uhlíkové kartáčky, pilový list, stolní vložka

* Není nutně zahrnuto v rozsahu dodávky!

Náhradní díly a příslušenství obdržíte v našem servisním středisku. Naskenujte k tomu QR kód na titulní straně.

12.4 Objednávání náhradních dílů

Při objednávání náhradních dílů (přes servisní hotline) je nutné uvést tyto údaje:

- Typ přístroje

- Číslo výrobku přístroje (je uvedeno na obalu, popř. v návodu)

13. Skladování

Uložte přístroj a jeho příslušenství na tmavém, suchém místě, chráněném před mrazem a nedostupném pro děti. Optimální skladovací teplota se pohybuje mezi 5 a 30°C. Elektrický přístroj uchovávejte v originálním obalu.

14. Likvidace a recyklace

Upozornění k obalu

Balicí materiály jsou recyklovatelné. Obaly prosím likvidujte způsobem šetmým k životnímu prostředí.

Upozornění k zákonu o elektrických a elektronických zařízeních (ElektroG)

Odpadní elektrická a elektronická zařízení nepatří do domovního odpadu, ale musí se sbírat a likvidovat odděleně!

- Staré baterie nebo akumulátory, které nejsou na- pevno zabudované ve starém přístroji, musí být před odevzdáním bez poškození vyjmuty! Jejich likvidaci upravuje zákon o bateriích.

- Majitelé nebo uživatelé elektrických a elektronických zařízení jsou ze zákona povinni je po použití vrátit.

- Koncový uživatel je zodpovědný za vymazání svých osobních údajů ze starého zařízení určeného k likvidaci!

- Symbol přeškrtnuté popelnice znamená, že se odpadní elektrická a elektronická zařízení nesmí likvidovat společně s domovním odpadem.

- Elektrická a elektronická zařízení můžete bezplatně odevzdat na následujících místech:

- Veřejné skládky nebo sběrná místa odpadů (např. obecní stavební dvory)

- Prodejní místa elektrospotřebičů (stacionární a online), pokud jsou obchodníci povinni je odebírat nebo to nabízejí dobrovolně.

- Až tři kusy elektroodpadu od jednoho typu spotře-biče s délkou hrany maximálně 25 cm lze bezplatně vrátit výrobci, aniž by bylo nutné předtím zakoupit nový spotřebič od výrobce nebo jej odevzdat na ji-ném autorizovaném sběrném místě ve vašem okolí.

- Pro další doplňující podmínky zpětného odběru výrobců a distributorů se obratte na příslušný zákaznický servis.

- V případě, že výrobce dodá nový elektrospotřebič do soukromé domácnosti, může na žádost koncového uživatele zajistit bezplatný sběr elektroodpadu. Za tímto účelem kontaktujte zákaznický servis výrobce.

- Tato prohlášení se vztahují pouze na přístroje instalované a prodávané v zemích Evropské unie a podléhající evropské směrnici 2012/19/EU. V zemích mimo Evropskou unii mohou pro likvidaci elektroodpadu platit jiné předpisy.

Upozornění k zákonu o bateriích (BattG)

Odpadní baterie a akumulátory nepatří do domovního odpadu, ale musí se sbírat a likvidovat odděleně!

• Informace o bezpečném vyjmutí baterií nebo akumulátorů z elektrického přístroje a informace o jejich typu nebo chemickém systému naleznete v dalších informacích v návodu k obsluze nebo montáži.
• Majitelé nebo uživatelé baterií a akumulátorů jsou ze zákona povinni je po použití vrátit. Vrácení je omezeno na množství běžná pro domácnost.

• Odpadní baterie mohou obsahovat škodlivé látky nebo těžké kovy, které mohou poškodit životní prostředí a zdraví. Recyklace odpadních baterií a využití zdrojů, které obsahuji, pomáhá chránit tyto dva důležité statky.

• Symbol přeškrtnuté popelnice znamená, že se baterie a akumulátory nesmí likvidovat společně s domovním odpadem.

• Pokud jsou pod symbolem popelnice navíc umístěny značky Hg, Cd nebo Pb, znamená to následující:

- Hg: Baterie obsahuje více než 0,0005 % rtuti

- Cd: Baterie obsahuje více než 0,002 % kadmia

- Pb: Baterie obsahuje více než 0,004 % olova

- Akumulátory a baterie můžete bezplatně odevzdat na následujících místech:

• Veřejné skládky nebo sběrná místa odpadů (např. obecní stavební dvory)
• Prodejní místa baterií a akumulátorů
• Místa zpětného odběru společného systému sběru použitých přístrojových baterií
• Místo zpětného odběru výrobce (pokud není členem společného systému zpětného odběru)

- Tato prohlášení se vztahují pouze na akumulátory a baterie prodávané v zemích Evropské unie a podléhající evropské směrnici 2006/66/ES. V zemích mimo Evropskou unii mohou pro likvidaci akumulátorů a baterií platit jiné předpisy.

15. Odstraňování poruch

VAROVÁNÍ

Před veškerými úkony údržby a čištění vždy vypněte pilu a odpojte síťovou zástrčku.

Porucha Možná příčina Řešení
Pilový list bez kolíku se po vypnutí motoru uvolní	Svěrný šroub pilového listu upevnění nástroje (27) málo dotažený	Svěrný šroub pilového listu upevnění nástroje (27) pevně dotáhněte
Motor se nerozběhne	Prodlužovací vedení je vadné Vyměňte	prodlužovací vedení
	Přípojky k motoru nebo spínači nejsou v pořádku	Nechte zkontrolovat odborným elektrikářem
	Motor nebo spínač je vadný Nechte zkontrolovat odborným elektrikářem
Pilové listy se lámou	Chybně nastavené napnutí Nastavte správné napnutí
	Příliš silné zatížení Přivedťte pomalu obrobek
	Chybný typ pilového listu Používejte správné pilové listy
	Obrobek není veden rovně Vyvarujte se bočního tlaku
Pilový list se vychyluje, není vyrovnán do roviny.	Nejsou vyrovnané držáky Povolte šrouby, kterými jsou připevněny držáky. Nastavte držáky do svislé polohy a dotáhněte opět šrouby.

• neodbornej manipulácii,
  • Nedodržiavanie návodu na obsluhu
• opravách tretími osobami, neautorizovanými odborníkmi,
• použití v rozpore s určením,
• Výpadky elektrického zariadenia pri nedodržiavaní elektrických predpisov a ustanovení VDE 0100, DIN 57113/ VDE0113.

Dodržiavajte:

Pred montážou a uvedením do prevádzky si prečítajte cely text návodu na obsluhu.

- Pri škodách vzniknutých v dôsledku zmien na stroji sa vylučuje záruka výrobcu.

Zvyškové riziká

5. Bezpečnostné upozornenia

1. Bezpečnost' pracoviska

2. Elektrická bezpečnost'

Hodnoty emisie hluku

Hluk

Hodnoty hluku boli stanovené v súlade s normou EN 62841-1:2015.

Noste ochranu sluchu.

Na montáž potrebujete:

• Skrutka so šest'hrannou hlavou M6 (4x)
• Šest'hranná matica M6 (4x)
• Podložka ∅ 6,4 mm (8x)
  • Vítacia šablóna (obr. 5.2)

Montážny materiál nie je v rozsahu dodávky.

Po jeho montáži napnite pílový kotúč otočením upínacej skrutky (10) v smere hodinových ručičiek.

- Otáčajte upínaciu skrutku (10) v smere hodinových ručičiek, aby ste zvýšili napnutie a proti smeru hodinových ručičiek, aby ste znížili napnutie. (Obr. 16)

Otáčaním regulátora zdvihovej frekvencie (16) zvýšite počet zdvihov. Otáčaním proti smeru hodinových ručičiek znížite počet zdvihov.

9.5 Práce s brúsnym pásom

- Zapnutie: stlačte zelené tlačidlo „l“.

• Vypnutie: stlačte červené tlačidlo „0“.

POZOR

• druh prúdu motora,
• Údaje z typového štítka stroja

Druh pripojenia Y

12. Čistenie, údržba a objednávka náhradných dielov

VAROVANIE

12.2.2 Uhlíkové kefy

Pri nadmernom iskrení zabezpečte, aby elektrikár skontroloval uhlíkové kefy.

POZOR

Uhlíkové kefy smie vymieňat' len elektrikár.

12.2.3 Siet'ový kábel

- Elektrické a elektronické zariadenia je možné bezplatne odovzdat' na týchto miestach:

- Akumulátory a batérie je možné bezplatne odovzdat na týchto miestach:

1. Varnost na delovnem mestu

DE	erklärt folgende Konformität gemäß EU-Richtlinien und Normen für den Artikel	PL	deklaruje, ze produkt jest zgodny z nastepujacymi dyrektywami UE i normami
GB	hereby declares the following conformity under the EU Directive and standards for the following article	HU	az EU-irányelv és a vonatkozó szabványok szerinti következo megfeleloségi nyilatkozatot teszi a termékre
CZ	prohlašuje následující shodu podle smernice EU a norem pro výrobek	HR	ovime izjavljuje da postoji sukladnost prema EU-smjernica i normama za sljedece artikle
SK	prehlasuje nasledujúcu zhodu podla smernice EÚ a noriem pre výrobok	SI	izjavlja sledeco skladnost z EU-direktivo in normami za artikel

Marke / Brand / Marque:

Art.-Bezeichnung:

Article name:

Nom d'article:

Viditelné vady jsou poukazatelné během 8 dní od obdržení zboží, jinak ztrácí zákazník všechny nároky týkající se takovýchto vad. Poskytujeme záruku na naše stroje, s kterými je správně zacházeno, na dobu zákonné záruční lhůty začínající od doručení tak, že bezplatně vyměníme každou část stroje, která se během této doby může stát prokazatelně nepoužitelnou následkem materiálové či výrobní vady. Na díly, které sami neopravujeme, poskytujeme záruku pouze v rozsahu , v němž nám přísluší nárok na záruční plnění vůči subdodavateli. Náklady na instalaci nového dílu nese zákazník. Nárok na výměnu zboží, na slevu a jiné nároky na odškodnění jsou vyloučené.

Záruka SK
