Tuotetyyppi	Lehtisaha (pöytälehtisaha)
Merkki	Scheppach
Malli	Deco Flex SL
Mitat (P x L x K)	665 x 310 x 340 mm
Paino	8,1 kg
Virtalähde	230-240 V~ / 50 Hz
Tehonkulutus	70 W (S1 jatkuva) / 90 W (S2 15 min)
Iskujen määrä	550 – 1500 min⁻¹ (säädettävä)
Nostoliike	1,8 mm
Kallistettava pöytä	0° – 45° vasemmalle ja oikealle
Pöydän koko	254 x 407 mm
Yhteensopivan terän pituus	≥ 133 mm (varrella tai ilman)
Leikkauskorkeus max. 90°:ssa	50 mm
Leikkauskorkeus max. 45°:ssa	20 mm
Suojausluokka	IP20
Imuliittimen halkaisija	34,5 mm
Äänenpainetaso (LpA)	81,7 dB (epävarmuus K=3 dB)
Äänitehotaso (LWA)	94,7 dB (epävarmuus K=3 dB)
Päätoiminnot	Suorat, viisto- ja sisäleikkaukset; hionta hiomahihnalla; käyttö joustavan akselin kanssa
Turvallisuus	Teränsuojus, uudelleenkäynnistyksenestokytkin, hätäpysäytys, säädettävä suojakupu
Huolto	Ulko- ja sisäpuhdistus (paineilma); laakereiden voitelu 50 h välein; hiiliharjojen vaihto sähköasentajan toimesta
Kulutusosat	Sahanterä, pöytälevy, hiiliharjat
Mukana tulevat lisävarusteet	Sahanterä, Allen-avaimet 2,5 ja 3 mm, AAA-paristot (2x), joustava akseli istukan kanssa, hiomahihna, työkalupidike, ruuvit
Takuu	Lakisääteinen takuu (materiaali- tai valmistusvirheet)

Usein kysytyt kysymykset - Deco Flex SL SCHEPPACH

Kuinka vaihtaa sahanterä?

Irrota laite verkosta, poista pöytälevy, löysää kiristysruuvia (10) vastapäivään, paina vartta (11) hieman alaspäin ja poista terä kannattimista. Asenna uusi terä hampaiden osoittaessa alaspäin, työnnä varret kannattimiin, kiristä kiristysruuvia myötäpäivään ja aseta pöytälevy takaisin.

Kuinka säätää terän kireys?

Kierrä kiristysruuvia (10) myötäpäivään lisätäksesi kireyttä, vastapäivään vähentääksesi. Kireys on oikea, kun terä tuottaa kirkkaan äänen kuten kieli. Tarkista kireys säännöllisesti jokaisen teränvaihdon jälkeen.

Kuinka tehdä viistoleikkaus?

Löysää tähtikahvaruuvia (13), kallista sahanpöytää (6) haluttuun kulmaan (0° – 45° vasemmalle/oikealle) ja kiristä ruuvi. Säädä myös jalan (22) etäisyys kallistuksen mukaan estääksesi liukumisen.

Mitä materiaaleja voin leikata tällä sahalla?

Saha on suunniteltu leikkaamaan terävää puuta, pleksilasia, GFK:ta, vaahtoa, kumia, nahkaa ja korkkia. Älä käytä pyöreän materiaalin leikkaamiseen (heittovaara).

Kuinka asentaa hiomahihna hiontaa varten?

Poista pöytälevy, löysää kiristysruuvia, aseta työkalupidike asennuspintaan (26), työnnä hiomahihna (hampaat käyttäjää kohti) ja kiristä ristipääruuvit (27.3). Ohjaa hihna pöydän läpi, kiinnitä se yläkannattimeen ja kiristä kiristysruuvi (10).

Mitä tehdä, jos sahanterä katkeaa usein?

Tarkista terän kireys (liian alhainen tai korkea), vähennä kuormitusta syöttämällä työkappaletta hitaammin, käytä oikeaa terätyyppiä ja ohjaa työkappaletta ilman sivuttaispainetta. Varmista, että kannattimet ovat pystysuorassa linjassa.

Kuinka puhdistaa koneen sisäosa?

Irrota kone verkosta, poista vasemman kannen ruuvit (32) ja (33), suihkuta matalapaineista paineilmaa sisälle ja asenna kansi takaisin. Älä koskaan käytä nesteitä.

Kuinka käyttää joustavaa akselia?

Poista suojakorkki (38), kierrä joustava akseli liitäntäpisteeseen (39), kiristä työkalu istukkaan (D max 3,2 mm), säädä nopeus säätimellä (16). Käytön jälkeen irrota akseli ja kierrä korkki takaisin. Peitä sahanterä aina suojuksella käytettäessä akselia.

Mitä suojavarusteita minun tulee käyttää?

Käytä aina suojalaseja, kuulosuojaimia ja pölynaamaria. Älä käytä väljiä vaatteita tai koruja, sido pitkät hiukset.

Mitä tehdä sähkökatkon sattuessa?

Kone on varustettu uudelleenkäynnistyksenestokytkimellä. Sähköjen palauduttua paina uudelleen vihreää 'I'-painiketta käynnistääksesi koneen.

KÄYTTÖOHJE Deco Flex SL SCHEPPACH

9.4 Eerungilöigete teostamine (joon. 14)

HOIATUS

Laitteessa olevien symbolien selitys

	Varoitus - Lue käyttöohje vähentääksesi vammautumisvaraa.
	Käytä hengityssuojainta. Kun työstetään puuta ja muita materiaaleja, voi muodostua terveydelle haitallista pölyä. Asbestia sisältäviä materiaaleja ei saa työstää!
	Käytä kuulosuojaimia!
	Käytä suojalaseja. Työskentelyn aikana syntyvät kipinät tai laitteesta sinkoilevat sirpaleet, lastut ja pöly voivat aiheuttaa sokeutumisen.
	Huomio! Loukkaantumisvaara! Älä tartu liikkuvaan sahanterään!
	Tuote vastaa voimassa olevia eurooppalaisia direktiivejä.
	Tuote on sovellettavien Serbian ohjeiden mukainen.

Sisällysluettelo: Sivu:

1. Johdanto 272
2. Laitteen kuvaus (kuva 1-29) 272
3. Toimituksen sisältö 273
4. Määräystenmukainen käyttö 273
5. Turvallisuusohjeet....273
6. Tekniset tiedot....277
7. Ennen käyttöönottoa....277
8. Asennus 278
9. Käyttö....280
10. Sähköliitäntä 281
11. Kuljetus 281
12. Puhdistus, huolto ja varaosien tilaaminen.... 281
13. Varastointi 282
14. Hävittäminen ja kierrätys 282
15. Ohjeet häiriöiden poistoon....284
16. Vaatimustenmukaisuusvakuutus 395

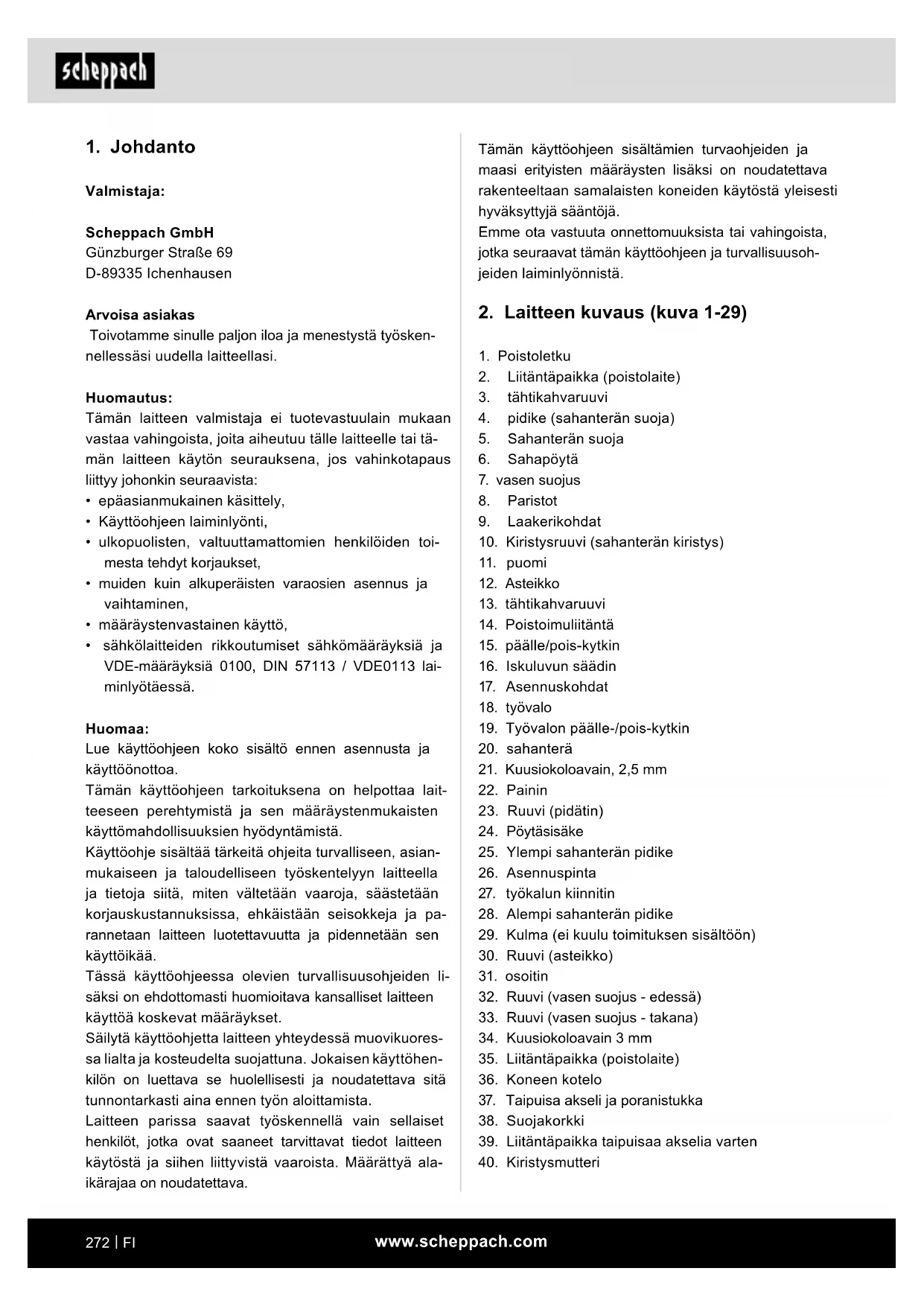

1. Johdanto

Valmistaja:

Scheppach GmbH

Toivotamme sinulle paljon iloa ja menestystä työskennellessäsi uudella laitteellasi.

Huomautus:

Tämän laitteen valmistaja ei tuotevastuulain mukaan vastaa vahingoista, joita aiheutuu tälle laitteelle tai tä- män laitteen käytön seurauksena, jos vahinkotapaus liittyy johonkin seuraavista:

• epäasianmukainen käsittely,
- Käyttöohjeen laiminlyönti,
- ulkopuolisten, valtuuttamattomien henkilöiden toimesta tehdyt korjaukset,
- muiden kuin alkuperäisten varaosien asennus ja vaihtaminen,
- määräystenvastainen käyttö,
- sähkölaitteiden rikkoutumiset sähkömääräyksiä ja VDE-määräyksiä 0100, DIN 57113 / VDE0113 laiminlyötäessä.

Huomaa:

Lue käyttöohjeen koko sisältö ennen asennusta ja käyttöönottoa.

Tämän käyttöohjeen tarkoituksena on helpottaa laitteeseen perehtymistä ja sen määräystenmukaisten käyttömahdollisuuksien hyödyntämistä.

Käyttöohje sisältää tärkeitä ohjeita turvalliseen, asianmukaiseen ja taloudelliseen työskentelyyn laitteella ja tietoja siitä, miten vältetään vaaroja, säästetään korjauskustannuksissa, ehkäistään seisokkeja ja parannetaan laitteen luotettavuutta ja pidennetään sen käyttöikää.

Tässä käyttöohjeessa olevien turvallisuusohjeiden lisäksi on ehdottomasti huomioitava kansalliset laitteen käyttöä koskevat määräykset.

Säilytä käyttöohjetta laitteen yhteydessä muovikuoressa lialta ja kosteudelta suojattuna. Jokaisen käyttöhenkilön on luettava se huolellisesti ja noudatettava sitä tunnontarkasti aina ennen työn aloittamista.

Laitteen parissa saavat työskennellä vain sellaiset henkilöt, jotka ovat saaneet tarvittavat tiedot laitteen käytöstä ja siihen liittyvistä vaaroista. Määrättyä alaikärajaa on noudatettava.

Tämän käyttöohjeen sisältämien turvaohjeiden ja maasi erityisten määräysten lisäksi on noudatettava rakenteeltaan samalaisten koneiden käytöstä yleisesti hyväksyttyjä sääntöjä.

Emme ota vastuuta onnettomuuksista tai vahingoista, jotka seuraavat tämän käyttöohjeen ja turvallisuusohjeiden laiminlyönnistä.

2. Laitteen kuvaus (kuva 1-29)

1. Poistoletku
2. Liitäntäpaikka (poistolaite)
3. tähtikahvaruuvi
4. pidike (sahanterän suoja)
5. Sahanterän suoja
6. Sahapöytä
7. vasen suojus
8. Paristot
9. Laakerikohdat
10. Kiristysruuvi (sahanterän kiristys)
11. puomi
12. Asteikko
13. tähtikahvaruuvi
14. Poistoimuliitäntä
15. päälle/pois-kytkin
16. Iskuluvun säädin
17. Asennuskohdat
18. työvalo
19. Työvalon päälle-/pois-kytkin
20. sahanterä
21. Kuusiokoloavain, 2,5 mm
22. Painin
23. Ruuvi (pidätin)
24. Pöytäsisäke
25. Ylempi sahanterän pidike
26. Asennuspinta
27. työkalun kiinnitin
28. Alempi sahanterän pidike
29. Kulma (ei kuulu toimituksen sisältöön)
30. Ruuvi (asteikko)
31. osoitin
32. Ruuvi (vasen suojus - edessä)
33. Ruuvi (vasen suojus - takana)
34. Kuusiokoloavain 3 mm
35. Liitäntäpaikka (poistolaite)
36. Koneen kotelo
37. Taipuisa akseli ja poranistukka
38. Suojakorkki
39. Liitäntäpaikka taipuisaa akselia varten
40. Kiristysmutteri

3. Toimituksen sisältö

• kuviosaha
• Sahanterän suoja (5)
• Sahanterä (20)
  • Kuusiokoloavain, 2,5 mm (21)
  • Kuusiokoloavain, 3 mm (34)
• Paristot (2x AAA) (8)
  • Taipuisa akseli ja poranistukka (37)
  • Työkalun kiinnitin (27)
  • Aluslevy (2 kpl) (a)
  • Lukkomutteri (b)
• Ruuvi (c)
  • Hiomanauha (d)
• Alkuperäinen käyttöohje

• Työkalun kiinnitin, alaosa (2 kpl) (27.1)

• Työkalun kiinnitin, yläosa (2 kpl) (27.2)

• Työkalun kiinnittimen ruuvit (4 kpl) (27.3)

- Työkalun kiinnittimen kuusiokoloruuvit (4 kpl) (27.4)

4. Määräystenmukainen käyttö

Kuviosahaa käytetään kulmikkaiden puukappaleiden tai muiden materiaalien, kuten pleksilasin, GFK:n, so-lumuovin, kumin, nahan ja korkin leikkaamiseen. Älä käytä sahaa pyöreiden materiaalien sahaamiseen. Pyöreät materiaalit kallistuvat helposti.

Loukkaantumisvaara! Osia voi sinkoutua ulos!

Laitetta saa käyttää vain sen käyttötarkoituksen mukaisesti. Kaikki muunlainen käyttö katsotaan määräystenvastaiseksi käytöksi. Kaikista näin syntyneistä vahingoista ja tapaturmista vastaa käyttäjä, ei valmistaja.

Huomaa, että laitteitamme ei ole tarkoitettu kaupalliseen käyttöön, ammatin harjoittamiseen tai teolliseen käyttöön. Takuu ei ole voimassa, jos laitetta käytetään kaupalliseen tarkoitukseen, käsityöammatin harjoittamiseen tai teollisuudessa tai jossain muussa näitä vastaavassa toiminnassa.

• Vain koneelle sopivia sahanteriä saa käyttää.
• Määräystenmukaiseen käyttöön kuuluu myös turvallisuusohjeiden ja asennusohjeen sekä käyttöohjeessa olevien ohjeiden huomioiminen.
• Konetta käyttävien ja huoltavien henkilöiden on perehdyttävä niihin ja heillä on oltava tiedot mahdollisista vaaroista.

• Sen lisäksi voimassa olevien tapaturmantorjunta-määräyksiä on noudatettava tunnontarkasti.

• Muita yleisiä työterveys- ja turvateknisiä säädöksiä on noudatettava.

• Jos koneeseen tehdään muutoksia, valmistaja ei ota mitään vastuuta siitä aiheutuvista vahingoista.

Jäännösriskit

Vaikka tätä sähkötyökalua käytetään määräystenmukaisesti, jäljelle jää aina jäännösriskejä. Seuraavia vaaroja voi esiintyä tämän sähkötyökalun mallin ja version yhteydessä:

• Keuhkovammat, jos ei käytetä sopivaa pölysuojanaamaria.
• Kuulovammat, jos ei käytetä sopivaa kuulosuojainta.
• Onnettomuusvaara koskettaessa kädellä työkalun suojaamattomalle leikkausalueelle.
• Vammautumisvaara työkaluja vaihdettaessa (viilto-vammojen vaara).
  • Sormien puristuminen.
  • Takaiskusta aiheutuva vaara.
• Työkappaleen kallistuminen riittämättömän työkappaleen asetuspinnan vuoksi.
  • Leikkuutyökaluun koskeminen.
• Oksan kappaleiden ja työkappaleen osien ulos sin- koileminen.

5. Turvallisuusohjeet

5.1 Sähkötyökalujen yleiset turvallisuusohjeet

⚠ VAROITUS! Lue kaikki turvallisuusohjeet, ohjeet, kuvaukset ja tekniset tiedot, jotka ovat tämän sähkötyökalun ohessa. Laiminlyönnit seuraavien ohjeiden noudattamisessa voivat aiheuttaa sähköiskun, tulipalon ja/tai vakavia vammoja.

Säilytä kaikki turvallisuusohjeet ja muut ohjeet myöhempää tarvetta varten.

Turvallisuusohjeissa käytetty termi "sähkötyökalu" tarkoittaa verkkovirralla toimivia sähkötyökaluja (joissa on virtajohto) tai akkukäyttöisiä sähkötyökaluja (ilman virtajohtoa).

1. Työpaikan turvallisuus

a) Pidä työpaikka siistinä ja hyvin valaistuna. Epäjärjestys tai huono/puuttuva valaistus työalu- eilla voi aiheuttaa onnettomuuksia.
b) Älä työskentele sähkötyökalulla räjähdysvaarallisessa ympäristössä, jossa on palavia nesteitä, kaasuja tai pölyjä.

Sähkötyökalut muodostavat kipinöitä, jotka voivat sytyttää pölyn tai höyryt.

c) Pidä lapset ja muut henkilöt loitolla sähkötyökalusta, kun käytät sitä. Jos olet työskentelyn aikana epävakaassa asennossa, voit menettää sähkötyökalun hallinnan.

2. Sähköturvallisuus

a) Sähkötyökalun liitäntäpistokkeen täytyy sopia pistorasiaan. Pistoketta ei saa muuttaa millään tavalla. Älä käytä mitään sovitinpistoketta yhdessä suojamaadoitettujen sähkötyöka-lujen kanssa. Kun pistoketta ei muunnella ja se sopii pistorasiaan, sähköiskun vaara on pienempi. b) Vältä vartalon kosketusta maadoitettuihin pintoihin, kuten putkiin, lämmittimiin, uuneihin ja jääkaappeihin. Sähköiskun vaara kasvaa, kun vartalosi on maadoitettu.

c) Pidä sähkötyökalu loitolla sateesta tai kosteu-desta. Jos sähkötyökaluun pääsee vettä, sähköiskun vaara kasvaa.

d) Älä käytä liitäntäjohtoa epätarkoituksenmukaisesti esim. sähkötyökalun kantamiseen ja ripustamiseen, äläkä irrota pistoketta pistorasiasta vetämällä johdosta. Pidä liitäntäjohto loitolla kuumuudesta, öljystä, terävistä reunoista tai liikkuvista osista. Kun liitäntäjohto on vioittunut tai kierteellä, sähköiskun vaara on suurempi.

e) Kun käytät sähkötyökalua ulkona, käytä vain sellaista jatkojohtoja, jotka on hyväksytty ulkokäyttöön. Ulkokäyttöön hyväksytyn jatkojohdon käyttäminen vähentää sähköiskun vaaraa.

f) Jos sähkötyökalun käyttöä kosteassa ympäristössä ei voi välttää, käytä vikavirtasuojakytkintä. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.

3. Ihmisten turvallisuus

a) Ole tarkkaavainen, toimi varovaisesti ja menettele järkevästi sähkötyökalua käyttäessäsi. Älä käytä sähkötyökalua, jos olet väsynyt tai jos olet huumaavien aineiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Huomion herpaantuminen hetkeksikin sähkötyökalua käytettäessä voi johtaa vakaviin vammautumisiin.

b) Käytä henkilökohtaista suojavarustusta ja aina suojalaseja. Henkilökohtaisen suojavarustuksen, kuten pölynaamarin, liukuestepohjaisten turvajalkineiden, suojakypärän tai kuulosuojaimien käyttö sähkötyökalulla tehtävistä töistä riippuen vähentää vammautumisvaaraa.

c) Estä tahaton käyttöönotto. Varmista, että sähkötyökalu on kytketty pois ennen kuin kytket virransyötön ja/tai akun päälle, ennen kuin otat laitteen käteesi tai alat kantaa sitä. Jos sähkötyökalua kantaessasi pidät sormiasi kytkimellä tai sähkötyökalu on kytkettynä päälle-asentoon, kun se kytketään virransyöttöön seurauksena voi olla onnettomuuksia.

d) Poista säätötyökalut tai ruuviavaimet ennen kuin kytket sähkötyökalun päälle. Pyörivässä sähkötyökalun osassa oleva työkalu tai avain voi aiheuttaa vammoja.

e) Vältä epänormaaleja vartalon asentoja. Varmista, että seisot tukevasti ja säilytät aina tasapainon. Näin pidät sähkötyökalun paremmin hallinnassa myös odottamattomissa tilanteissa.

f) Käytä sopivaa vaatetusta. Älä pidä päälläsi liian väljiä vaatteita tai koruja. Pidä hiuksesi ja vaatteesi loitolla liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat jäädä kiinni liikkuviiin osiin.

g) Jos pölyn poistoimu- ja -keräyslaitteet voidaan asentaa, varmista, ne on liitettävä ja niitä on käytettävä oikein. Pölyn poistoimulaitteen käytöllä voidaan vähentää pölystä aiheutuvia vaaroja.

h) Älä tuudittaudu katteettomaan turvallisuuden- tunteeseen äläkä poikkea sähkötyökalujen tur- vamääräyksistä vaikka olisit jo harjaantunut sähkötyökalun käyttäjä. Huolimattomuus laitteen käsittelyssä voi jo sekunnin murto-osassa johtaa va- kaviin vammoihin.

4. Sähkötyökalun käyttö ja käsittely

a) Älä ylikuormita sähkötyökalua. Käytä työssä sitä varten tarkoitettua sähkötyökalua. Sopivalla sähkötyökalulla työskentelet paremmin ja turvallisemmin ilmoitetulla tehoalueella.

b) Älä käytä sähkötyökalua, jonka kytkin on viallinen. Sähkötyökalu, jota ei voi kytkeä asianmukaisesti päälle tai pois päältä, on vaarallinen ja se täytyy korjata.

c) Vedä pistoke irti pistorasiasta ja/tai poista irrotettava akku ennen kuin alat säätää laitetta, vaihtaa käyttötyökaluja tai laitat sähkötyökalun pois. Nämä varotoimenpiteet estävät sähkötyökalun tahattoman käynnistymisen.

d) Säilytä käyttämättömiä sähkötyökaluja lasten ulottumattomissa. Älä anna sellaisten henkilöiden käyttää sähkötyökalua, jotka eivät ole perehtyneet siihen tai jotka eivät ole lukeneet näitä ohjeita. Kokemattomien henkilöiden käytössä sähkötyökalut ovat vaarallisia.

e) Hoida sähkötyökaluja ja käytettäviä työkaluja huolellisesti. Tarkasta, että liikkuvat osat toimivat moitteettomasti ja jumittumatta ja etteivät osat ole murtuneet tai vaurioituneet niin, että sähkötyökalun toiminta vaarantuu. Korjauta vialliset osat ennen sähkötyökalun käyttöä. Monien onnettomuuksien taustalla on sähkötyökalujen huono huolto.

f) Pidä leikkuutyökalut terävinä ja puhtaina. Huolellisesti hoidetut leikkuutyökalut, joissa on terävät leikkuureunat, juuttuvat vähemmän ja ovat kevyemmin ohjailtavissa.

g) Käytä sähkötyökalua, lisävarusteita, käyttö- työkaluja jne. näiden ohjeiden mukaisella ta- valla. Huomioi tällöin työolosuhteet ja suoritettava tehtävä. Sähkötyökalujen käyttö muuhun kuin niille määritettyihin käyttötarkoituksiin voi johtaa vaarallisiin tilanteisiin.

h) Pidä kahvat ja tartuntapinnat kuivina, puhtaina ja öljyttöminä ja rasvattomina. Sähkötyökalun käyttö ja hallinta odottamattomissa tilanteissa ei ole turvallista, jos kahvat ja tartuntapinnat ovat liukkaita.

5. Huolto

a) Korjauta sähkötyökalu vain pätevällä ammat- tihenkilöllä ja käyttäen vain alkuperäisiä va- raosia. Näin varmistetaan sähkötyökalun pysymi- nen turvallisena.

VAROITUS

Tämä sähkötyökalu muodostaa käytön aikana sähkömagneettisen kentän. Tämä kenttä voi joissain olosuhteissa haitata aktiivisten tai passiivisten ihonalais- ten lääkinnällisten laitteiden toimintaa. Vakavien tai hengenvaarallisten vammojen vaaran vähentämiseksi suosittelemme, että ihonalaisia lääkinnällisiä laitteita käyttävät henkilöt neuvottelevat lääkärinsä kanssa en- nen kuin alkavat käyttää sähkötyökalua.

5.2 Turvallisuusohjeet kuviosahoja varten

- Kytke kone välittömästi pois päältä hätätilanteessa ja vedä virtapistoke irti pistorasiasta.

- Huomioi kaikki nämä turvallisuusohjeet ennen kuin alat työskennellä sahalla ja työskentelyn aikana.

- Älä käytä sahaa polttopuiden sahaamiseen.

- Koneessa on turvakytkin, joka estää sen uudelleenkäynnistymisen virtakatkoksen jälkeen.

- Jos tarvitaan jatkojohtoa, on varmistettava, että sen poikkileikkaus on riittävä sahan virrankulutukseen. Vähimmäispoikkileikkaus on 1,5 mm ^2 .

- Käytä johtokelaa vain, kun se on kelattu auki.

- Koneella työskenteleviä henkilöitä ei saa häiritä.

- Sahanteriä ei saa moottorin sammuttamisen jälkeen missään tapauksessa jarruttaa painamalla sivusuuntaan.

- Asenna vain hyvin teroitettuja, säröttömiä ja vääntymättömiä sahanteriä.

• Vialliset sahanterät on heti vaihdettava.

- Älä käytä sahanteriä, jotka eivät vastaa tässä käyttöohjeessa ilmoitettuja tietoja.

- Varmista, että kaikki sahanterän peittävät laitteet toimivat moitteettomasti.

- Koneessa olevia turvalaitteita ei saa purkaa eikä tehdä toimimattomiksi.

- Vioittuneet tai virheelliset suojalaitteet on vaihdetta-va viipymättä uusiin.

- Älä leikkaa työkappaleita, jotka ovat niin pieniä, ettei niistä voi pitää kunnolla käsin kiinni.

- Älä kuormita konetta niin paljon, että se pysähtyy.

- Paina työkappaletta aina lujasti vasten työlevyä.

- Älä koskaan poista irronneita sirpaleita, lastuja tai kiinni juuttuneita puuosia sahanterän liikkuessa.

- Kytke kone pois päältä poistaaksesi juuttuneen käyttötyökalun häiriöt. Irrota virtapistoke. Poista tukos. Huomio! Sahanterästä johtuva loukkaantumisvaara! Käytä suojakäsineitä! Suorita koekäyttö ilman työkappaletta. Varmista, ettei esiinny epätavallista melua tai tärinää. Jos näin on, kytke laite pois päältä ja ota yhteyttä valmistajaan.

- Varusteiden asennuksen ja säätö-, mittaus- ja puhdistustöitä saa suorittaa vain moottorin ollessa sammutettuna. Irrota virtapistoke.

- Tarkasta ennen päälle kytkemistä, että avaimet ja säätötyökalut on poistettu.

- Kun poistut työpaikalta, kytke moottori pois päältä ja vedä virtapistoke irti pistorasiasta.

- Sähköasennuksia, korjauksia ja huoltotöitä saa teet-tää vain ammattihenkilöillä.

• Kaikki suoja- ja turvalaitteet on korjaus- ja huoltotöiden suorittamisen jälkeen asennettava heti takaisin paikoilleen.
• Valmistajan määrittämiä turvallisuus-, työ- ja huol-to-ohjeita ja teknisissä tiedoissa annettuja mittoja on noudatettava.
• Voimassa olevat tapaturmantorjuntamääräykset ja muut yleisesti voimassa olevat turvatekniset mää-räykset on huomioitava.
• Saha on tarkoitettu asennettavaksi vain sisätiloihin.
• Sahanterän suojusta pienemmät työkappaleet voivat aiheuttaa vammoja käsiin ja sormiin. Käytä sopivia apuvälineitä!
• Vältä kouristavia käsiasentoja ohjatessasi työkappaletta ja vältä asentoja, joissa kädet voivat luiskahtaa suoraan sahanterään.
• Aseta sahanterä aina niin, että hampaat osoittavat alas kohti sahapöytää.
• Säädä aina oikea terän jännitys välttääksesi sahanterän repeämisen.
• Menettele erityisen varovaisesti leikatessasi materiaaleja, joiden leikkausprofiili on epäsäännöllinen.
• Kun vedät työkappaletta taaksepäin, hampaat voivat juuttua kiinni leikkausuraan, erityisesti, jos sahauslastut tukkivat uran. Tässä tapauksessa saha on sammutettava, virtapistoke vedettävä irti, leikkausura avattava kiilalla ja työkappale vedettävä irti.
• Älä koskaan poistu työpaikalta sammuttamatta sahaa ennen sitä. Odota, kunnes saha on pysähtynyt kokonaan.
• Älä aseta, liimaa tai asenna työpöydälle mitään osia sahan käydessä.
• Kytke saha päälle vasta siivottuasi työpöydältä pois kaikki materiaalijäänteet ja työkalut. Työstöpöydällä saa olla vain työstettävä työkappale ja joitain apuvälineitä (kiilat).
• Käytä aina suojalaseja.
• Pidä sormesi turvallisen välimatkan päässä sahanterästä.
• Ohjaa työkappaletta varmasti ja lujasti kiinni pitäen äläkä päästä työkappaletta irti missään vaiheessa.
• Älä koskaan poistu työpaikalta sammuttamatta sahaa ennen sitä.
• Vaikka tuntisit sahan hyvin, älä päästä tarkkaavaisuuttasi koskaan herpaantumaan. Tarkkaavaisuuden herpaantuminen voi jo sekunnin murto-osassa johtaa vakaviin vammaoihin.

Säilytä turvallisuusohjeita hyvin.

5.3 Akkujen käsittelyä koskevat turvallisuusohjeet

1. Joka tapauksessa on varmistettava, että paristot asetetaan navat oikein päin (+ ja –) siten kuin ne on merkitty kyseisiin paristoihin.
2. Älä oikosulje paristoja.
3. Älä lataa paristoja, joita ei voi ladata uudelleen.
4. Älä päästä paristoja ylipurkautumaan!
5. Älä sekoita uusia ja vanhoja paristoja tai eri tyyppisiä tai eri valmistajien paristoja keskenään! Vaihda samaan sarjaan kuuluvat vanhat paristot samanaikaisesti.
6. Poista käytetyt paristot viipymättä laitteesta ja hävitä ne oikealla tavalla! Älä laita paristoja sekajätteen joukkoon. Vialliset tai käytetyt paristot on toimitettava kierrätykseen direktiivin 2006/66/EY mukaisesti.
   Toimita paristot ja / tai laite valtuutettuihin keräyspisteisiin. Voit pyytää tietoja hävitysmahdollisuuksista paikallisilta viranomaisilta.
7. Älä päästä paristoja ylikuumentumaan!
8. Älä tee hitsausta tai juotoksia suoraan paristoihin!
9. Älä pura paristoja!
10. Älä väännä paristoja!
11. Älä heitä paristoja tuleen!
12. Säilytä paristoja poissa lasten ulottuvilta.
13. Älä anna lasten vaihtaa paristoja valvomatta heidän toimiaan!
14. Älä säilytä paristoja tulen, liesien tai muiden lämmönlähteiden lähellä. Älä altista paristoa suoralle auringonsäteilylle, äläkä käytä tai varastoi sitä kuumalla säällä autossa.
15. Käyttämättömiä paristoja on säilytettävä alkuperäispakkauksessa ja niitä on pidettävä erillään metalliesineistä. Älä sekoita tai heitä sekaisin pakkauksesta poistettuja paristoja! Se voi johtaa pariston oikosulkuun ja vaurioihin, palovammoihin tai tulipaloon.
16. Ota paristot pois laitteesta, jos sitä ei käytetä pitkään aikaan, ellei kyse ole hätätilanteesta!
17. Vuotaneisiin paristoihin ei saa koskaan tarttua ilman vastaavaa suojaa. Jos vuotanutta nestettä pääsee iholle, kyseinen ihon kohta on huuhdeltava heti juoksevalla vedellä. Estä joka tapauksessa nesteen pääsy silmiin ja suuhun. Hakeudu sellaisessa tapauksessa viipymättä lääkärin hoitoon.
18. Puhdista paristojen navat ja myös laitteessa olevat asetuskohdat ennen paristojen asettamista paikoilleen.

6. Tekniset tiedot

verkkojännite 230-240 V\~/50 Hz

Tehontarve 70 W (S1*)	90 W (S2 15min**)
Iskuluku 550-1500 min	-1
Iskunpituus 18 mm
Mitat P x L x K	665 x 310 x 340 mm
Kääntyvä pöytä 0° - 45° vasemmalle/	oikealle
Pöydän koko 254 x 407 mm
Sahanterän pituus noin(kahden tapin välissä)	127 mm
Sahan varren ulottuvuus 405 mm
Leikkauskorkeus 90°:ssa	50 mm
Leikkauskorkeus 45°:ssa 20 mm
Kotelointiluokka	IP20
Poistoimuliitos ø	34,5 mm
Paino	8,1 kg

Oikeus teknisiin muutoksiin pidätetään!

\*Käyttötapa S1 (jatkuva käyttö)

Konetta voidaan käyttää jatkuvasti ilmoitetulla teholla

\*\*Käyttötapa S2 (lyhytaikainen käyttö)

Konetta saa käyttää lyhytaikaisesti ilmoitetulla teholla

Melupäästöarvot

Melu

Meluarvot on määritetty standardin EN 62841-1:2015 mukaisesti.

Käytä kuulosuojaimia.

Melu voi aiheuttaa kuulovamman.

Äänen painetaso L_pA	81,7, dB
Epävarmuus K_pA	3 dB
Äänen tehotaso L_WA	94,7 dB
Epävarmuus K_WA	3 dB

Annetut arvot ovat emissioarvoja ja ne eivät esitä. Vaikka emissio- ja immissiotason välillä on korrelaatio, ei niistä voida luotettavasti määrittää mahdollisesti tarvittavia lisävarotoimenpiteitä.

Työpaikalla vallitsevaan immissiotasoon mahdollisesti vaikuttavia tekijöitä ovat vaikutusten kesto, työtilan ominaisuudet, muut melulähteet jne., esim. koneiden määrä ja muut lähellä suoritettavat toimenpiteet.

Luotettavat työpaikan arvot voivat sen vuoksi olla eri maissa erilaisia. Käyttäjä voi näiden tietojen perusteella kuitenkin arvioida vaarat ja riskit paremmin.

Rajoita melun muodostuminen minimiin!

• Käytä vain moitteettomassa kunnossa olevia laitteita.
• Huolla ja puhdista laite säännöllisesti.
• Mukauta työtapasi laitteelle sopivaksi.
• Älä ylikuormita laitetta.
  • Tarkastuta laite tarvittaessa.
• Kytke laite pois päältä, jos sitä ei käytetä.

Sopivat sahanterät

Voidaan käyttää kaikkia hyvin varustetuissa kaupoissa myytäviä sahanteriä, joiden vähimmäispituus on 133 mm tapin kanssa ja ilman sitä.

7. Ennen käyttöönottoa

7.1 Purkaminen pakkauksesta

• Avaa pakkaus ja ota laite varovasti ulos.
• Poista pakkausmateriaali sekä pakkaus- ja kuljetusvarmistukset (jos sellaiset on).
• Tarkasta, onko toimituksen sisältö täydellinen.
• Tarkasta, onko laitteessa tai lisäosissa kuljetusvaurioita.
• Säilytä pakkausta mahdollisuuksien mukaan takuuajan päättymiseen asti.

VAROITUS

Laite ja pakkausmateriaalit eivät ole lasten leikki-kaluja! Lapset eivät saa leikkiä muovipussien, kalvojen tai pienosien kanssa! Vaarana osien joutuminen nieluun ja tuhehtuminen!

7.2 Yleiset ohjeet

• Kaikkien suojakansien ja turvalaitteiden on oltava asianmukaisesti asennettuna ennen kuin kone otetaan käyttöön.
• Sahanterän on voitava liikkua vapaasti.
• Varo kertaalleen työstetyssä puussa olevia vieraita esineitä, kuten esim. nauloja tai ruuveja.
• Varmista ennen päälle-/pois-kytkimen painamista, että sahanterä on asennettu oikein ja liikkuvat osat liikkuvat kevyesti.
• Varmista ennen koneen kytkemistä, että tyyppikilven tiedot vastaavat verkkovirran tietoja.

- Liitä kone vain asianmukaisesti asennettuun suojakoskettimelliseen pistorasiaan, jonka suojaus on vähintään 10 A.

7.3 Kuviosahan asennus työpöytään (kuvat 5.1-5.2)

Asennuksessa tarvitaan:

• Kuusioruuvi M6 (4 kpl)
• Kuusiomutteri M6 (4 kpl)
• Aluslaatta ∅ 6,4 mm (8 kpl)
• Porausmalli (kuva 5.2)

Asennustarvikkeet eivät kuulu toimituksen sisältöön.

Käytettävien ruuvien pituus vaihtelee pöytälevyn pak-suuden mukaan.

VAROITUS

Loukkaantumisvaara! Vedä kuviosahan virtapistoke irti pistorasiasta aina ennen asennustöitä.

1. Asenna kuviosaha tukevaan puiseen työpenkkiin. Näin voidaan välttää tärinästä aiheutuvan melun muodostuminen.
2. Merkitse porausaukkojen paikat mittojen mukaan (kuva 5.2.)
3. Poraa 4 reikää (halkaisija 6 mm) työpöytään.
4. Kiinnitä kuviosaha kuusioruuveilla (E) työpöydän asennuskohtiin (kuva 3, kohta 17) seuraavassa järjestyksessä (kuva 5.1):

D Kuusiomutteri
C Aluslaatta
A Kuviosaha
B Työpöytä
C Aluslaatta
E Kuusioruuvi

1. Kiristä kuusiomutteri (D) ensin tiukkaan.

8. Asennus

VAROITUS

Loukkaantumisvaara! Vedä kuviosahan virtapistoke irti pistorasiasta aina ennen asennustöitä.

8.1 Sahanterän asennus / vaihto (kuvat 6-11) VAROITUS

Tahattomasta käynnistyksestä aiheutuvien vammo- jen välttämiseksi: Paina "0" -painiketta ja vedä vir- tapistoke irti pistorasiasta aina ennen sahanterän poistamista tai vaihtamista.

8.1.1 Pöytäsisäkkeen poistaminen (kuvat 6-11)

1. Avaa tähtikahvaruuvi (3).

2. Aseta sahanterän suoja (5) täysin ylös.

3. Tartu sahapöytään (6) sen alapuolelta ja paina pöytäsisäke (24) ylös.

4. Pöytäsisäke (24) voidaan nyt poistaa.

Kun asetat pöytäsisäkkeen (24), huomioi sahausraon sijainti. Pöytäsisäke (24) on asetettava paikalleen kuvassa 8 esitetyllä tavalla. Muuten kone voi vahingoittua viisteleikkausten aikana.

8.1.2 Sahanterän irrottaminen tapeilla (kuvat 8-11, 16, 18-20)

1. Sahanterän (20) irrottamiseksi tulee pöytäsisäke (24) ottaa pois. (katso 8.1.1)
2. Löysää ensin kiristys kiertämällä kiristysruuvia (10) vastapäivään. (Kuva 16)
3. Pidä sahanterää paikallaan ja paina puomia (11) hieman alaspäin (katso kuva 9).
4. Vedä sahanterä ulos ylemmästä ja alemmasta sa- hanterän pitimestä (25/28).

8.1.3 Sahanterän asennus tapeilla (kuvat 8-11, 16; 18-20)

Sahanterän hampaiden täytyy aina osoittaa alaspäin.

1. Ohjaa sahanterän (20) pää pöydässä olevan aukon läpi. Ohjaa sahanterän tapit (20) vastaaviin koloihin ylemmässä ja alemmassa sahanterän pitimessä (25/28).
2. Aseta sahanterä (20) ensin alempaan sahanterän pitimeen (28).
3. Paina puomia (11) hieman alaspäin (katso kuva 9). Aseta sahanterä (20) ylempään sahanterän piti- meen (25).
4. Tarkasta sahanterän tappien asento sahanterän pitimissä (25/28).
5. Kiristä sahanterä (20) kiertämällä kiristysruuvia (10) myötäpäivään. Tarkasta sahanterän kiristys (20). (Kuva 16)
6. Aseta pöytäalusta (24) uudelleen. (katso 8.1.1)

8.1.4 Sahanterän irrottaminen ilman tappeja (kuvat 1, 9, 10, 18, 19, 20)

1. Sahanterän irrottamiseksi tulee pöytäsisäke (24) ottaa ylöspäin pois. (Katso 8.1.1)
2. Löysää ensin kiristys kiertämällä kiristysruuvia (10) vastapäivään. (Kuva 16)
3. Paina puomia (11) hieman alaspäin. (Kuva 9)
4. Poista sahanterä vetämällä sen eteenpäin ulos pidikkeistä ja pöydässä olevan aukon läpi.
5. Poista sahanterä työkalun kiinnittimestä.

8.1.5 Sahanterän asettaminen ilman tappeja (kuvat 1, 3, 16, 18, 19, 20)

Sahanterän hampaiden täytyy aina osoittaa alaspäin.

1. Käytä asennuspintaa (26) sahanterille ilman tappeja. (Kuva 3)
2. Aseta työkalun kiinnitin (27) pöydässä (6) sitä varten olevaan asennuspintaan (26). (katso kuva 18).
3. Työnnä sahanterä työkalun kiinnittimen (27) auk- koon ja kiristä kaksi kuusiokoloruuvia (kuva 18). Varmista, että sahanterä kiinnitetään keskitetysti.
4. Ohjaa sahanterä asennetun työkalun kiinnittimen kanssa pöydässä olevan aukon läpi.
5. Paina sahan puomia (11) hieman alaspäin (kuva 20, F) ja kiinnitä työkalun kiinnittimen toinen pää ylempään pidikkeeseen.
6. Kiristä sahanterä (20) kiertämällä kiristysruuvia (10) myötäpäivään. (Kuva 16)
7. Aseta pöytäalusta (24) uudelleen. (katso 8.1.1)

8.2 Sahanterän kiristyksen tarkastus VAROITUS

Tarkasta terän kireys säännöllisesti ja sahanterän asettamisen jälkeen.

Kiristä sahanterä asennettuasi sen, tee tämä kiertä- mällä kiristysruuvia (10) myötäpäivään.

Jos terän kirstys on liian pieni tai liian suuri, menettele seuraavasti:

• Kierrä kiristysruuvia (10) myötäpäivään lisätäksesi ki-reyttä ja vastapäivään vähentääksesi sitä. (Kuva 16)
  Sahanterästä on oikein kiristettynä lähdettävä korkea ääni, kuten soittimen kielestä, kun sitä "isketään".

8.3 Hiomanauhan asennus / vaihto

8.3.1 Hiomanauhan irrottaminen (kuvat 23-25)

1. Hiomanauhan irrottamiseksi tulee pöytäsisäke (24) ottaa ylöspäin pois.
2. Löysää ensin kiristys kiertämällä kiristysruuvia (10) vastapäivään. (Kuva 16)
3. Paina puomia (11) hieman alaspäin. (Kuva 9)
4. Poista hiomanauha vetämällä sen eteenpäin ulos pidikkeistä ja pöydässä olevan aukon läpi.
5. Poista hiomanauha (d) työkalun kiinnittimestä (27)

8.3.2 Hiomanauhan asettaminen pidikkeisiin (kuvat 23–25)

Hiomanauhan täytyy osoittaa käyttäjän suuntaan, katso (kuvat 23-25)

1. Käytä asennuspintaa (26) hiomanauhoja varten.

2. Aseta työkalun kiinnitin (27) pöydässä (6) sitä varten oleviin aukkoihin.

3. Työnnä hiomanauha työkalun kiinnittimen (27) aukkoon ja kiristä kaksi ristipääruuvia (27.3). Varmista, että hiomanauha kiinnitetään keskitetysti (katso kuvat 23/24).

4. Ohjaa hiomanauha asennetun työkalun kiinnittimen kanssa pöydässä olevan aukon läpi.
5. Paina sahan puomia (11) hieman alaspäin (kuva 20, F) ja kiinnitä työkalun kiinnittimen toinen pää ylempään pidikkeeseen.
6. Kiristä hiomanauha (d) kiertämällä kiristysruuvia (10) myötäpäivään. (Kuva 16)
7. Aseta pöytäalusta (24) uudelleen. (katso 8.1.1)

8.4 Työkalun kiinnittimen asennus (kuva 23)

1. Kierrä kuusiokoloruuvi (27.4) sitä varten olevaan reikään työkalun kiinnittimessä (27.1)
2. Toista toimenpide vastapäisellä puolella.
3. Aseta työkalun kiinnittimenyläosa (27.2) työkalun kiinnittimen alaosan (27.1) päälle.
4. Ruuvaa kaksi osaa yhteen mukana toimitettujen ruuvien (27.3) avulla.

8.5 Kulma-asteikon hienosäätö (kuva 12) HUOMIO

Tarkasta kulma-asteikon säätö ennen kuin alat työs-kennellä laitteella.

1. Käytä sahapöydän säätämiseen 90°-kulmaa (29) (ei kuulu toimituksen sisältöön). Aseta se sahapöytää ja sahanterää vasten (kuva 12).
2. Avaa tähtikahvaruuvi (13). Säädä sahapöytää (6) niin paljon, että sahanterän (20) ja sahapöydän (6) välinen kulma on 90°.
3. Kiristä tähtikahvaruuvi (13) uudelleen.
4. Löysää ruuvi (30) ja kierrä osoitin (31) 0°-merkin kohdalle.
5. Suorita koeleikkaus. Tarkasta kulma työkappa-leessa kulmamittarilla (ei kuulu toimituksen sisäl-töön). Säädä tarvittaessa osoittimen (31) asentoa.

8.6 Sahanterän suojan asennus (kuva 6)

1. Asenna sahanterän suoja (5) pidikkeeseen (4). Pistä ruuvi (46) pidikkeessä (4) olevan aukon läpi ja kiris-tä se ristipääruuvimeisselillä ja ruuvimeisselillä (ei kuulu toimituksen sisältöön).

8.7 Pidättimen säätö (kuva 7)

HUOMAUTUS: Pidätin (22) täytyy aina mukauttaa työkappaleen korkeutta vastaavasti.

Työkappale ei saa kuitenkaan juuttua, vaan sen on pysyt- tävä vapaasti liikuteltavana.

Pidätintä (22) käytetään varmistamaan, että työkappale ei voi irrota ylöspäin, jolloin sahanterä (20) rikkoutuisi.

1. Löysää tähtikahvaruuvi (3) pidättimen (22) säätämiseksi.
2. Säädä pidätin (22) työkappaleen korkeutta vastaavasti.
3. Kiristä tähtikahvaruuvi (3) uudelleen.

8.8 Poistolaitteen asennus (kuva 8)

1. Varmista, että sahanterän suoja (5) on käännetty ylös.
2. Liitä poistoletku (1) kiinnityskohtiin (2) ja (35) kuvassa 8 esitetyllä tavalla.

8.9 Paristojen asettaminen työlamppuun (kuva 17)

1. Poista akkukotelon suojus vapauttamalla sen lukitus ja kääntämällä sen ylös.
2. Aseta mukana toimitetut paristot (8) sisään. Huomio: Huomioi napaisuus!
3. Asenna paristolokeron kansi käänetyssä järjes-tyksessä.

8.10 Lastujen poistoimu (kuva 13)

HUOMIO: Käytä tuotetta vain sopivan lastujen poistoimulaitteiston kanssa. Älä käytä kotitalouspölynimuria. Liitä sopiva lastujen poistoimulaitteisto (ei toimituksen sisällössä) poistoimuliitäntään (14).

HUOMIO: Tarkasta ja puhdista imukanavat säännöllisesti.

9. Käyttö

9.1 Yleiset ohjeet

• Saha ei leikkaa puuta itsestään. Käyttäjä mahdollistaa sahaamisen ohjaamalla puuta liikkuvaan sahanterään.
• Hampaat leikkaavat puuta vain alaspäinliikkeessä.
• Puu on ohjattava sahanterään hitaasti, koska sahanterän hampaat ovat erittäin pieniä.
• Kaikki sahalla työskentelevät henkilöt tarvitsevat jonkin verran aikaa totutellakseen sahan käyttöön. Tänä aikana muutama terä varmasti menee rikki.
• Paksumpien puukappaleiden leikkaamisessa on varmistettava erityisesti, että sahanterä ei taivu eikä väänny.
• Varovainen työskentelytapa pidentää sahanterän käyttöikää.

9.2 Iskuluvun säädin (kuva 2)

Iskulukua voidaan säätää iskuluvun säätimellä (16) lei- kattavan materiaalin mukaan.

Pehmeille materiaaleille suosittelemme korkeampia iskulukuja, koville materiaaleille alhaisempia iskulukuja. Kierrä iskuluvun säädintä (16) myötäpäivään, jolloin iskuluku kasvaa. Vähennä iskulukua kiertämällä vastapäivään.

9.3 Sisäleikkausten suorittaminen

Tällä kuviosahalla voidaan tehdä sisäleikkauksia työkappaleeseen ilman, että työkappaleen ulkopuoli tai ympärys vahingoittuu.

1. Poista sahanterä (20) kohdassa 8.1 kuvatulla tavalla.
2. Poraa reikä työkappaleeseen.
3. Aseta työkappale reikineen pöytäsisäkkeen (24) aukon yläpuolelle sahapöydän (6) päälle.
4. Asenna sahanterä (20) (kohdassa 8.1 kuvatulla ta- valla) työkappaleessa olevan aukon läpi ja säädä terän kiristys.
5. Poista sahanterä (20) sisäleikkauksen päättymisen jälkeen terän pidikkeistä (kohdassa 8.1 kuvatulla tavalla).
6. Ota työkappale pois pöydältä.

9.4 Viisteleikkausten suorittaminen (kuva 14)

VAROITUS

Ole erittäin varovainen suorittaessasi viisteleikkauksia. Sahapöydän kallistaminen voi aiheuttaa työkappaleen luiskahtamisen. Loukkaantumisvaara.

1. Viisteleikkausten suorittamiseksi on pidätttimeen (22) asennetun sahanterän suojan (5) etäisyyttä työpöydästä mukautettava vastaavasti.
2. Käännä pöytää löysäämällä tähtikahvaruuvi (13) ja kallistamalla sahapöytä (6) haluttuun asentoon.
3. Kiristä tähtikahvaruuvi (13).

9.5 Työskentely hiomanauhan kanssa

Tällä kuviosahalla voidaan hioa työkappaleen sisä- ja ulkopuolelta.

9.5.1 Hionta sisä- ja ulkopuolelta (kuvat 23-25)

1. Asenna hiomanauha kohdassa 8.3 kuvatulla tavalla.
2. Hiontatöiden suorittamiseksi on pidättimen (22) etäisyyttä työpöydästä (6) mukautettava vastaavasti.
3. Ohjaa työkappaletta tasaisesti painaen varovaisesti hiomanauhan (d) yli.
4. Ota hiomanauha hiontatyön jälkeen pois (kohdas- sa 8.3 kuvatulla tavalla).

Huomio: Jos painetaan liikaa, hiomanauha voi revetä.

9.6 Työvalon käyttö (kuva 4)

- Käytä päälle-/pois-kytkintä (19) kytkeäksesi työvalon (18) päälle ja pois.

9.7 Työskentely taipuisan akselin kanssa (kuvat 26-28)

• Poista suojakorkki (38) (kuva 26).
• Aseta taipuisa akseli (37) liitäntäkohtaan (39) ja ruu- vaa kiinni. (Kuva 27).
• Kiristä työkalu poranistukkaan (D 3,2 mm).
• Pidä taipuisaa akselia kahvasta paikallaan ja sää-dä kierrosluvun säätö kohdassa (9.2 / 9.9) kuvatulla tavalla.
• Ota taipuisa akseli työn jälkeen uudelleen pois ja ruuvaa suojakorkki (38) takaisin paikalleen.
• Huomio: Työskenneltäessä taipuisan akselin kanssa on sahanterä peitettävä teräsuojuksella (5).

9.8 Päälle/pois-kytkin (15) (kuva 2)

• Kytkeminen päälle: Paina vihreää painiketta "I".
• Kytkeminen pois päältä: Paina punaista painiketta "0".

HUOMIO

Koneessa on turvakytkin, joka estää sen uudelleenkäynnistymisen virtakatkoksen jälkeen.

Kun kuviosaha on kytketty päälle ja verkkovirran syöttö katkeaa, kuviosaha jää pois kytketyksi, vaikka virransyöttö palautuu. Kytke päälle painamalla uudelleen painiketta "l".

10. Sähköliitäntä

Asennettu sähkömoottori on liitetty käyttövalmiiksi. Liitäntä vastaa asiaankuuluvia Saksan sähkötekniiikan liiton (VDE) ja standardoimisliiton (DIN) määräyksiä.

Asiakkaan sähköliitännän sekä käytetyn jatkojohdon on vastattava näitä määräyksiä.

Viallinen sähköliitosjohto

Sähkön liitosjohtoon syntyy usein eristevaurioita.

Syynä tähän voi olla:

• Painaumakohdat, jos liitosjohdot viedään ikkunoiden tai ovenraon läpi
• Taitekohdat liitosjohdon ollessa kiinnitetty tai johdettu väärin
  • Viiltokohdat ajettaessa liitosjohdon ylitse
• Eristevauriot repäistäessä irti seinäpistorasiasta.
• Eristeen vanhenemisesta aiheutuvat halkeamat.

Tällaisia vahingollisia sähkölliitosjohtoja ei saa käyttää, sillä ne ovat eristevaurioiden vuoksi hengenvaarallisia. Tarkasta säännöllisesti, onko liitosjohdoissa vaurioita. Varmista, ettei liitosjohto tarkastettaessa ole kiinni virtaverkossa.

Liitäntäjohtojen on vastattava asiaankuuluvia Saksan sähkötekniikan liiton (VDE) ja standardoimisliiton (DIN) määräyksiä.

Käytä vain sellaista liitäntäjohtoa, jossa on merkintä H 05 VV-F.

Tyyppimerkinnän painatus liitosjohdossa on pakollista.

Vaihtovirtamoottori

• Verkkojännitteen on oltava 220-240 V\~
• Enintään 25 m pitkien jatkojohtojen poikkipinnan on oltava 1,5 neliömillimetriä.

Sähkövarusteiden liitännät ja korjaukset saa tehdä vain sähköalan ammattilainen.

Ilmoita tiedusteluissa seuraavat tiedot:

• Moottorin virtatyyppi
  • Koneen tyyppikilven tiedot

Kytkentätyyppi Y

Jos tämän laitteen virtajohto on vioittunut, sen vaihtaminen on vaarojen välttämiseksi teetettävä valmistajalla tai valmistajan valtuuttamassa asiakaspalvelupisteessä tai muulla pätevällä henkilöllä.

11. Kuljetus

• Kuljeta sähkötyökalua nostamalla sitä koneen kotelosta (36). (Kuva 26)
• Älä koskaan käytä suojalaitteita pitääksesi niistä kiinni käsittelyn tai kuljetuksen aikana.
• Varmista, että kuljetuksen aikana sahanterän paljaa- na oleva osa on peitetty, esimerkiksi suojalaitteella.

12. Puhdistus, huolto ja varaosien tilaaminen

VAROITUS

Kytke saha aina pois päältä ja vedä virtapistoke irti pisto- rasiasta aina ennen huolto- ja puhdistustöitä.

12.1 Puhdistus

Pidä suojalaitteet, ilmaraot ja moottorin kotelo niin pölyttömänä ja puhtaana kuin vain mahdollista. Suosittelemme, että laite puhdistetaan heti jokaisen käyttökerran jälkeen.

12.1.1 Puhdistus ulkopuolelta

• Puhdista laite säännöllisesti kostealla liinalla ja vähäisellä määrällä suopaa.
• Älä käytä mitään puhdistus- tai liuotinaineita. Ne voivat vahingoittaa laitteen muoviosia.
• Pidä huoli siitä, ettei laitteen sisäosiin pääse vettä.

12.1.2 Puhdistus sisäpuolelta (kuva 15)

1. Poista ruuvi (33).
2. Löysää ruuvi (32).
3. Irrota suojus (7).
4. Puhalla laitteen sisäpuoli paineilmalla, jossa on alhainen paine.
5. Aseta suojus (7) uudelleen.
6. Kiinnitä ruuvi (32).
7. Aseta ruuvi (33) uudelleen ja kiristä se.

12.2 Huolto

12.2.1 Laakeri (kuva 1)

- Voitele ohjausrullien laakerikohdat (9) vähintään 50 käyttötunnin välein korkealuokkaisella konerasvalla. Laitteen sisällä ei ole muita huollettavia osia.

12.2.2 Hiiliharjat

Jos kipinöitä alkaa muodostua tavallista enemmän, anna sähköalan ammattilaisen tarkastaa hiiliharjat.

HUOMIO

Hiiliharjat saa vaihtaa vain sähköalan ammattilainen.

12.2.3 Virtajohto

Jos virtajohto on vahingoittunut, siinä on leikkausvaurioita tai muita vaurioita, se on heti vaihdettava. Älä voitele moottorin ja sisäisten osien laakereita!

12.3 Huoltotiedot

Huomaa, että tämän tuotteen seuraavat osat altistuvat käytönmukaiselle ja luonnolliselle kulumiselle tai että seuraavia osia tarvitaan kuluvina materiaaleina.

Kuluvat osat*: Hiiliharjat, sahanterä, pöytäsisäke

* Eivät välttämättä sisälly toimitukseen!

Varaosia ja tarvikkeita saa asiakaspalvelupisteistämme. Skannaa sitä varten etusivulla oleva QR-koodi.

12.4 Varaosien tilaus

Varaosia tilattaessa (huoltopalvelusta) on ilmoitettava seuraavat tiedot:

- Laitteen tyyppi

- Laitteen tuotenumero (löytyy pakkauksesta tai ohjekirjasta)

13. Varastointi

Varastoi laitetta ja sen lisävarusteita pimeässä, kuivassa ja jäätymiseltä suojatussa paikassa niin, että se on lasten ulottumattomissa. Optimaalinen varastointilämpötila on 5 - 30 °C. Säilytä sähkötyökalua alkuperäisessä pakkauksessaan.

14. Hävittäminen ja kierrätys

Pakkausta koskevat ohjeet

Pakkausmateriaalit voidaan kierrättää. Hävitä pakkaukset ympäristönsuojelumääräysten mukaan.

Sähkö- ja elektroniikkalaitteiden käsittelyä koskevan lain tiedot

Sähkö- ja elektroniikkalaitteet eivät kuulu sekajätteisiin, vaan ne on hävitettävä lajiteltuina!

• Käytetyt paristot ja akut, jotka eivät ole laitteeseen kiinteästi asennettuina, on irrotettava vahingoittumattomina ennen laitteen hävittämistä! Niiden hävittämistä säädellään vastaavassa paristojen ja akkujen käsittelyä koskevassa laissa.
• Sähkö- ja elektroniikkalaitteiden omistajan tai käyttäjän velvollisuutena on toimittaa laite lain mukaisella tavalla kierrätykseen.
• Loppukäyttäjä on yksin vastuussa henkilökohtaisten tietojensa poistamisesta laitteesta!
• Yliviiivattua roskalaatikkoa kuvaava symboli tarkoittaa, että sähkö- ja elektroniikkalaitteita ei saa hävittää sekajätteen mukana.
• Sähkö- ja elektroniikkalaitteet voidaan toimittaa veloituksetta seuraaviin paikkoihin:

- Julkiset hävitys- tai keräyspaikat (esim. kunnallinen kierrätyskeskus)

- Sähkölaitteita myyvät liikkeet (paikalliset tai verkossa toimivat), jos jälleenmyyjä on velvoitettu vastaanottamaan käytettyjä laitteita tai tarjoaa tämän palvelun vapaaehtoisesti.

- Valmistajalle tai lähialueella sijaitsevaan valtuutettuun keräyspaikkaan voidaan uutta laitetta ostamatta palauttaa maksutta enintään kolme samaa laitetyyppiä edustavaa käytettyä sähkö-laitetta. joiden reunan pituus on enintään 25 cm.

- Muut valmistajan ja jälleenmyyjän täydentävät palautusehdot saa kyseisestä asiakaspalvelusta.

• Jos valmistaja toimittaa uuden sähkölaitteen yksityistalouteen, vanha laite voidaan samalla loppukäyttäjän pyynnöstä noutaa ilman veloitusta. Ota tätä varten yhteyttä valmistajan asiakaspalveluun.
• Tämä koskee vain laitteita, jotka asennetaan ja myydään Euroopan Unionin jäsenmaissa ja joihin sovelletaan EU:n direktiiviä 2012/19/EU. Euroopan Unionin ulkopuolisissa maissa käytettyjen sähkö- ja elektroniikkalaitteiden hävittämiseen voidaan soveltaa näistä poikkeavia ehtoja.

Paristoja ja akkuja koskevaan lakiin liittyvä huomautus

Käytetyt paristot ja akut eivät kuulu seka-jätteisiin, vaan ne on hävitettävä lajiteltui-na!

• Jotta paristojen ja akkujen poistaminen sähkölaitteesta olisi turvallisempaa ja saadaksesi lisätietoja niiden tyypistä tai kemiallisesta järjestelmästä, tutustu käyttö- tai asennusohjeessa oleviin tietoihin.
• Paristojen ja akkujen omistajan tai käyttäjän velvol-lisuutena on toimittaa nämä osat lain mukaisella ta-valla kierrätykseen. Palautusmäärien on vastattava normaalia kotitalouksissa syntyvää määrää.
• Käytetyt paristot ja akut voivat sisältää haitallisia aineita tai raskasmetalleja, joista voi aiheutua vaaraa ympäristölle ja ihmisten terveydelle. Käytettyjen paristojen ja akkujen lajittelu ja niiden sisältämien materiaalien asianmukainen käsittely on tärkeää ympäristön ja terveyden suojelun kannalta.
• Yliviiivattua roskalaatikkoa kuvaava symboli tarkoittaa, että paristoja ja akkuja ei saa hävittää sekajätteen mukana.

• Jos roskalaatikkosymbolin alapuolella on lisäksi merkinnät Hg, Cd tai Pb, se tarkoittaa seuraavaa:

• Hg: Paristo sisältää yli 0,0005 % elohopeaa

• Cd: Paristo sisältää yli 0,002 % kadmiumia
• Pb: Paristo sisältää yli 0,004 % lyijyä

- Akut ja paristot voidaan toimittaa veloituksetta seuraaviin paikkoihin:

• Julkiset hävitys- tai keräyspaikat (esim. kunnallinen kierrätyskeskus)
• Paristojen ja akkujen myyntipaikat
• Käytettyjen paristojen ja akkujen yleiset vastaanottopisteet
• Valmistajan vastaanottopiste (jos ei ole mukana yleisessä kierrätysjärjestelmässä)

- Tämä koskee vain akkuja ja paristoja, jotka myydään Euroopan Unionin jäsenmaissa ja joihin sovelletaan EU:n direktiiviä 2006/66/EU. Euroopan Unionin ul-kopuolisissa maissa käytettyjen akkujen ja paristo-jen hävittämiseen voidaan soveltaa näistä poikkea-via ehtoja.

15. Ohjeet häiriöiden poistoon

VAROITUS

Kytke saha aina pois päältä ja vedä virtapistoke irti pistorasiasta aina ennen huolto- ja puhdistustöitä.

Häiriö Mahdolliset syyt Korjauskeinot
Sahanterä ilman tappeja irtoaa moottorin pois kytkemisen jälkeen	Sahanterän kiristysruuvi (27) työkalun kiinnittimessä on kiristetty liian kevyesti	Kiristä sahanterän kiristysruuvi (27) työkalun kiinnittimessä kunnolla
Moottori ei käynnisty	Jatkojohto viallinen Vaihda jatkojohto
	Moottorin tai kytkimen liitännät eivät ole oikein	Tarkastuta sähköalan ammattilaisella
	Moottori tai kytkin viallinen Tarkastuta	sähköalan ammattilaisella
Sahanterät murtuvat	Kireys on säädetty väärin Säädä kireys oikein
	Kuormitus on liian suuri Ohjaa työkappaletta hitaammin
	Väärä sahanterän tyyppi Käytä oikeita sahanteriä
	Työkappaletta ei ohjata suoraan Vältä	sivuttaispainetta
Sahanterä heilahtelee, sitä ei ole suunnattu suoraan.	Pidikkeitä ei ole suunnattu Avaa ruuvit,	joilla pidikkeet on kiinnitetty.Aseta pidikkeet kohtisuoraan asentoon,kiristä ruuvit uudelleen.

Ilmeisistä puutteista tulee ilmoittaa kahdeksan päivän kuluessa tavaran vastaanottamisesta. Muutoin ostaja ei voi vaatia korvausta ko. puutteista. Annamme takuun oikein käsitellyille koneillemme lakisääteiseksi takuuajaksi tavaran luovutuksesta alkaen siten, että vaihdamme korvauksetta minkä tahansa koneenosan, joka osoittautuu tämän ajan kuluessa käyttökelvottomaksi raaka-aine- tai valmistusvirheestä johtuen. Osille, joita emme valmista itse, annamme takuun vain mikäli osien toimittaja on antanut niistä takuun meille. Uusien osien asennuskustannukset maksaa ostaja. Purku- ja vähennysvaatimukset ja muut vahingonkorvausvaatimukset eivät tule kysymykseen.

Garanti DK
