Deco Flex SL - Fierăstrău SCHEPPACH - Manual de utilizare gratuit

Tip produs	Ferăstrău de decupat (ferăstrău pendular pe masă)
Marcă	Scheppach
Model	Deco Flex SL
Dimensiuni (L x l x h)	665 x 310 x 340 mm
Greutate	8,1 kg
Alimentare	230-240 V~ / 50 Hz
Putere absorbită	70 W (S1 continu) / 90 W (S2 15 min)
Număr de curse	550 până la 1500 min⁻¹ (reglabil)
Mișcare de ridicare	1,8 mm
Masă înclinabilă	De la 0° la 45° spre stânga și dreapta
Dimensiunea mesei	254 x 407 mm
Lungime lamă compatibilă	≥ 133 mm (cu sau fără tijă)
Înălțimea maximă de tăiere la 90°	50 mm
Înălțimea maximă de tăiere la 45°	20 mm
Clasă de protecție	IP20
Diametrul manșonului de aspirație	34,5 mm
Nivel de presiune sonoră (LpA)	81,7 dB (incertitudine K=3 dB)
Nivel de putere sonoră (LWA)	94,7 dB (incertitudine K=3 dB)
Funcții principale	Tăieri drepte, oblice, interne; șlefuire cu bandă abrazivă; utilizare cu arbore flexibil
Siguranță	Protecție lamă, întrerupător anti-repornire, oprire de urgență, capotă de protecție reglabilă
Întreținere	Curățare exterioară și interioară (aer comprimat); ungerea lagărelor la fiecare 50 h; înlocuirea periilor de cărbune de către un electrician
Piese de uzură	Lamă de ferăstrău, platou de masă, perii de cărbune
Accesorii incluse	Lamă de ferăstrău, chei Allen 2,5 și 3 mm, baterii AAA (2x), arbore flexibil cu mandrină, bandă abrazivă, suport de sculă, șuruburi
Garanție	Garanție legală (defecte de material sau de fabricație)

Întrebări frecvente - Deco Flex SL SCHEPPACH

Cum se schimbă lama de ferăstrău?

Deconectați aparatul, scoateți platoul mesei, slăbiți șurubul de tensiune (10) în sens antiorar, apăsați ușor brațul (11) în jos, apoi scoateți lama din suporți. Montați lama nouă cu dinții orientați în jos, introduceți tijele în suporți, strângeți șurubul de tensiune în sens orar și puneți la loc platoul mesei.

Cum se reglează tensiunea lamei?

Rotiți șurubul de tensiune (10) în sens orar pentru a crește tensiunea, antiorar pentru a o reduce. Tensiunea este corectă atunci când lama emite un sunet clar ca o coardă. Verificați tensiunea în mod regulat după fiecare schimbare a lamei.

Cum se realizează o tăiere oblică?

Slăbiți șurubul cu mâner stea (13), înclinați masa ferăstrăului (6) la unghiul dorit (de la 0° la 45° stânga/dreapta), apoi strângeți șurubul. Reglați și distanța piciorului de sprijin (22) în funcție de înclinare pentru a evita orice alunecare.

Ce materiale pot tăia cu acest ferăstrău?

Ferăstrăul este conceput pentru a tăia lemn tăios, plexiglas, GFK, spumă, cauciuc, piele și plută. Nu utilizați pentru tăierea materialelor rotunde (pericol de proiectare).

Cum se instalează banda abrazivă pentru șlefuire?

Scoateți platoul mesei, slăbiți șurubul de tensiune, plasați suportul de sculă în suprafața de montare (26), introduceți banda abrazivă (dinții spre utilizator) și strângeți șuruburile cu cap cruce (27.3). Ghidați banda prin masă, fixați-o în suportul superior, apoi strângeți șurubul de tensiune (10).

Ce fac dacă lama de ferăstrău se rupe des?

Verificați tensiunea lamei (prea mică sau prea mare), reduceți sarcina introducând piesa mai lent, utilizați tipul corect de lamă și ghidați piesa fără presiune laterală. Asigurați-vă că suporții sunt aliniați vertical.

Cum se curăță interiorul mașinii?

Deconectați mașina, scoateți șuruburile (32) și (33) ale capacului stâng, pulverizați aer comprimat la presiune joasă în interior, apoi montați la loc capacul. Nu utilizați niciodată lichide.

Cum se utilizează arborele flexibil?

Scoateți capacul de protecție (38), înșurubați arborele flexibil pe punctul de racord (39), strângeți scula în mandrină (D max 3,2 mm), reglați viteza cu regulatorul (16). După utilizare, scoateți arborele și înșurubați la loc capacul. Acoperiți întotdeauna lama ferăstrăului cu protecția atunci când utilizați arborele.

Ce echipamente de protecție trebuie să port?

Purtați întotdeauna ochelari de protecție, protecție auditivă și mască anti-praf. Nu purtați haine largi sau bijuterii, legați părul lung.

Ce fac în caz de pană de curent?

Mașina este echipată cu un întrerupător de siguranță anti-repornire. După restabilirea curentului, apăsați din nou butonul verde 'I' pentru a reporni mașina.

MANUAL DE UTILIZARE Deco Flex SL SCHEPPACH

Explicitarea simbolurilor de pe aparat

	Avertizare - Pentru reducerea riscului de vătămare, citiți manualul de utilizare.
	Purtați o mască anti-praf. La prelucrarea lemnului și a altor materiale se poate produce praf nociv pentru sănătate. Nu este permisă prelucrarea materialului care conține azbest!
	Purtați căști antifonice!
	Purtați ochelari de protecție. Scânteile sau fragmentele libere, așchiile și prafurile produse în timpul lucrului pot duce la pierderea vederii.
	Atenție! Pericol de vătămare! Nu interveniți dacă pânza de ferăstrău este în funcțiune!
	Produsul este conform cu directivele europene aplicabile.
	Produsul este conform cu directivele sârbe în vigoare.

Cuprins: Pagină:

1. Introducere....349
2. Descrierea aparatului (fig. 1-29)....349
3. Pachetul de livrare 350
4. Utilizarea conformă cu destinația 350
5. Indicații de securitate....350
6. Date tehnice.... 354
7. Înainte de punerea în funcțiune.... 355
8. Structura 355
9. Operarea....357
10. Branşamentul electric.... 359
11. Transport....359
12. Curățarea, întreținerea curentă și comanda pentru piese de schimb ..... 359
13. Depozitare.... 360
14. Eliminarea ca deșeu și revalorificarea 360
15. Remedierea avariilor 362
16. Declarația de conformitate 396

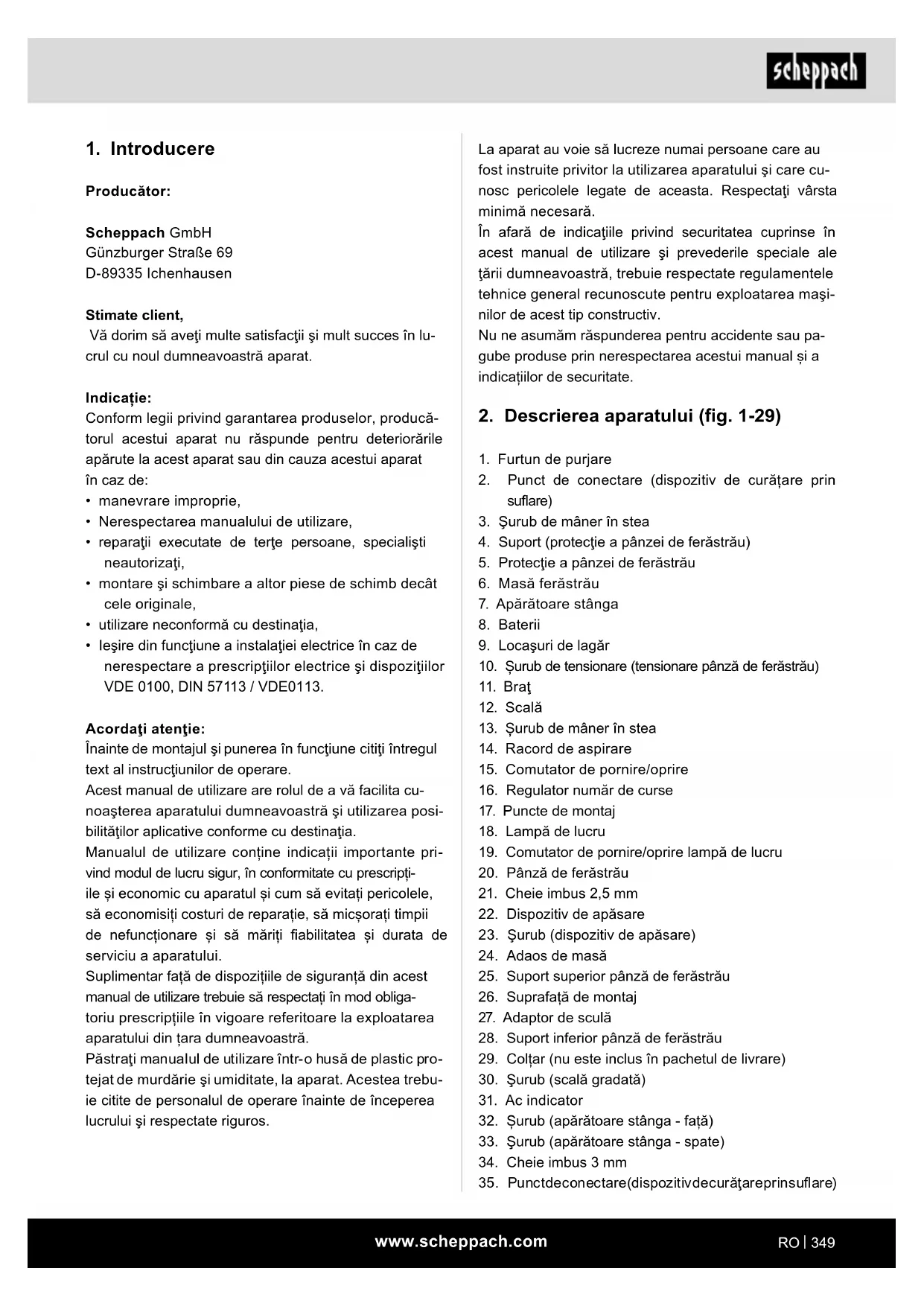

1. Introducere

Producător:

Scheppach GmbH

Vă dorim să aveți multe satisfacții și mult succes în lu- crul cu noul dumneavoastră aparat.

Indicatie:

Conform legii privind garantarea produselor, producătorul acestui aparat nu răspunde pentru deteriorările apărute la acest aparat sau din cauza acestui aparat în caz de:

• manevrare improprie,
- Nerespectarea manualului de utilizare,
- reparații executate de terțe persoane, specialiști neautorizați,
- montare și schimbare a altor piese de schimb decât cele originale,
- utilizare neconformă cu destinația,
- leşire din funcțiune a instalației electrice în caz de nerespectare a prescripțiilor electrice și dispozițiilor VDE 0100, DIN 57113 / VDE0113.

Acordati atenție:

Înainte de montajul și punerea în funcțiune citiți întregul text al instructiunilor de operare.

Acest manual de utilizare are rolul de a vă facilita cu-noașterea aparatului dumneavoastră și utilizarea posibilităților aplicative conforme cu destinația.

Manualul de utilizare conține indicații importante privind modul de lucru sigur, în conformitate cu prescripțiile și economic cu aparatul și cum să evitați pericolele, să economisiți costuri de reparație, să micșorați timpii de nefuncționare și să măriți fiabilitatea și durata de serviciu a aparatului.

Suplimentar față de dispozițiile de siguranță din acest manual de utilizare trebuie să respectați în mod obligatoriu prescripțiile în vigoare referitoare la exploatarea aparatului din țara dumneavoastră.

Păstrați manualul de utilizare într-o husă de plastic protejat de murdărie și umiditate, la aparat. Acestea trebuie citite de personalul de operare înainte de începerea lucrului și respectate riguros.

La aparat au voie să lucreze numai persoane care au fost instruite privitor la utilizarea aparatului și care cu-nosc pericolele legate de aceasta. Respectați vârsta minimă necesară.

În afară de indicațiile privind securitatea cuprinse în acest manual de utilizare și prevederile speciale ale țării dumneavoastră, trebuie respectate regulamentele tehnice general recunoscute pentru exploatarea mașinilor de acest tip constructiv.

Nu ne asumăm răspunderea pentru accidente sau pagube produse prin nerespectarea acestui manual și a indicatiilor de securitate.

2. Descrierea aparatului (fig. 1-29)

1. Furtun de purjare
2. Punct de conectare (dispozitiv de curățare prin suflare)
3. Şurub de mâner în stea
4. Suport (protectie a pânzei de ferăstrău)
5. Protectie a pânzei de ferăstrău
6. Masă ferăstrău
7. Apărătoare stânga
8. Baterii
9. Locaşuri de lagâr
10. Şurub de tensionare (tensionare pânză de ferăstrău)
11. Brat
12. Scală
13. Şurub de mâner în stea
14. Racord de aspirare
15. Comutator de pornire/oprire
16. Regulator număr de curse
17. Puncte de montaj
18. Lampă de lucru
19. Comutator de pornire/oprire lampă de lucru
20. Pânză de ferăstrău
21. Cheie imbus 2,5 mm
22. Dispozitiv de apăsare
23. Şurub (dispozitiv de apăsare)
24. Adaos de masă
25. Suport superior pânză de ferăstrău
26. Suprafață de montaj
27. Adaptor de sculă
28. Suport inferior pânză de ferăstrău
29. Coltar (nu este inclus în pachetul de livrare)
30. Şurub (scală gradată)
31. Ac indicator
32. Şurub (apărătoare stânga - față)
33. Şurub (apărătoare stânga - spate)
34. Cheie imbus 3 mm

35. Punctdeconectare(dispozitivdecurățareprinsuflare)

36. Carcasa maşinii

37. Arbore flexibil cu mandrină de găurit
38. Capac de protectie
39. Punct de conectare pentru arbore flexibil
40. Piuliță olandeză

3. Pachetul de livrare

• Ferăstrău de decupat
• Protectie a pânzei de ferăstrău (5)
  • Pânză de ferăstrău (20)
  • Cheie imbus 2,5 mm (21)
  • Cheie imbus 3 mm (34)
• Baterii (2x AAA) (8)
  • Arbore flexibil cu mandrină de găurit (37)
• Adaptor de sculă (27)
• Adaptor de sculă parte inferioară (2x) (27.1)
• Adaptor de sculă parte superioară (2x) (27.2)
• Şuruburi pentru adaptorul de sculă (4x) (27.3)
• Şuruburi cu cap hexagonal înecat pentru adaptor de sculă (4x) (27.4)
  • Saibă (2x) (a)
  • Piulița de siguranță (b)
• Şurub (c)
• Bandă de șlefuire (d)
• Manual de exploatare original

4. Utilizarea conformă cu destinația

Ferăstrăul de decupat servește la tăierea lemnelor cu muchii sau altor materiale ca de ex. plexiglas, plastic întărit cu fibră de sticlă, material spongios, cauciuc, piele și plută. Nu utilizați ferăstrăul pentru tăierea materialelor rotunde. Materialul rotund se poate înlina greșit ușor.

Pericol de vătămare! Piesele pot fi proiectate în afară!

Aparatul se va utiliza numai conform destinației. Orice altă utilizare este considerată neconformă cu destinația. Pentru pagubele materiale și vătămările de orice fel rezultate pe cale de consecință răspunde utilizatorul/operatorul și nu producătorul.

Vă rugăm să aveți în vedere că aparatele noastre nu au fost construite având ca destinație utilizarea profesională sau industrială.

Nu preluăm garanția dacă aparatul este utilizat în regim profesional sau industrial, precum și la activități la fel de solicitante.

• Se vor utiliza numai pânze de ferăstrău adecvate pentru mașină.
• Din utilizarea conformă cu destinația face parte și respectarea indicațiilor de securitate, precum și a manualului de montaj și a indicațiilor de operare din manualul de utilizare.
• Persoanele care operează și întrețin mașina trebuie să fie familiarizați cu aceasta și informați cu privire la pericolele posibile.
• Suplimentar trebuie respectate strict prescriptiile de prevenire a accidentelor în vigoare.
• Tineți cont de celelalte regulamente generale din domeniul de medicină a muncii și tehnica securității.
• Modificările la mașină exclud complet orice răspundere a producătorului pentru prejudiciile rezultate din situațiile respective.

Riscuri reziduale

Chiar dacă operați scula electrică conform prescriptiilor, există întotdeauna riscuri neclasificate.

Pot apărea următoarele pericole în legătură strân- să cu felul de constructie și execuția acestei scule electrice:

• Leziuni ale plămânilor, în caz că nu este purtată o mască adecvată de protectie împotriva prafului.
• Leziuni ale auzului, în caz că nu sunt purtate căști antifonice adecvate.
• Pericol de accidentare din cauza contactului cu mâna în zona de tăiere neacoperită a sculei.
• Pericol de vătămare la schimbarea sculei (pericol de tăiere).
• Strivirea degetelor.
  • Pericitare din cauza reculului.
• Bascularea piesei din cauza suprafetei de aşezare a piesei insuficientă.
• Atingerea sculei aşchietoare.
• Aruncarea bucăților crengilor și părților pieselor.

5. Indicații de securitate

5.1 Indicații de securitate generale pentru scule electrice

⚠ AVERTIZARE! Citiți toate indicațiile de securitate, instrucțiunile, ilustrațiile și datele tehnice, cu care este prevăzută această sculă electrică. Deficiențele la respectarea următoarelor instrucțiuni pot provoca electrocutarea, incendiul și/sau vătămări grele.

Păstrați toate indicațiile de securitate și instrucțiu- nile pentru utilizarea viitoare.

Noțiunea „sculă electrică“, utilizată în indicațiile de securitate, face referire la sculele electrice acționate prin rețea (cu cablu de rețea) sau la sculele electrice acționate prin acumulatori (fără cablu de rețea).

1. Securitatea postului de lucru

a) Mențineți locul de muncă curat și bine iluminat. Dezordinea și zonele de lucru neluminate pot cauza accidente.
b) Nu lucrați cu scula electrică în medii cu pericol de explozie în care se găsesc lichide, gaze sau pulberi inflamabile. Sculele electrice produc scântei care pot să aprindă pulberile sau vaporii.
c) Tineți la distanță copiii și alte persoane în timpul utilizării sculei electrice. În cazul devierii pu- teți pierde controlul asupra sculei electrice.

1. Securitatea electrică

a) Fișa de conectare a sculei electrice trebuie să se potrivească în priză. Fișa nu trebuie în niciun caz modificată. Nu utilizați nicio fișă a adaptorului împreună cu sculele electrice cu pământare de protecție. Fișele nemodificate și prizele potrivite diminuează riscul unui electroșoc.
b) Evitați contactul corporal cu suprafețele împământate cum ar fi țevile, sistemele de încălzi-re, plitele și frigiderele. Există un risc crescut de electrocutare dacă corpul vă este pământat.
c) Mențineți sculele electrice la distanță de ploa- ie sau umezeală. Pătrunderea apei într-o sculă electrică crește riscul de electrocutare.
d) Nu folosiți în alte scopuri cablul de racordare pentru a purta, acroșa scula electrică sau pentru a scoate fișa din priză. Tineți cablul de racordare la depărtare de căldură, ulei, muchii ascuțite sau piese mobile. Cablurile de racordare deteriorate sau încâlcite cresc riscul de electrocutare.
e) Dacă lucrați cu o sculă electrică în aer liber, utilizați numai cabluri prelungitoare care sunt adecvate și pentru zona exterioară. Utilizarea unui cablu prelungitor adecvat pentru zona exterioară diminuează riscul de electrocutare.
f) Dacă utilizarea sculei electrice într-o zonă cu umiditate nu poate fi evitată, utilizați un comutator de protecție pentru curenți vagabonzi. Utilizarea unui comutator de protecție pentru curenți vagabonzi diminuează riscul de electrocutare.

1. Securitatea persoanelor

a) Fiți atenți la ceea ce faceți și lucrați rațional cu o sculă electrică. Nu utilizați scula electrică dacă sunteți obosit sau sub influența droguri-lor, alcoolului sau medicamentelor. Un moment de neatenție la utilizarea sculei electrice poate provoca cele mai serioase vătămări.
b) Purtați întotdeauna echipament personal de protecție și ochelari de protecție. Purtarea echipamentului personal de protecție precum masca împotriva prafului, încălțămintea de siguranță rezistentă la alunecare, casca de protecție sau căștile antifonice, în funcție de tipul și utilizarea sculei electrice diminuează riscul de vătămări.
c) Evitați o punere în funcțiune involuntară. Asigurați-vă că scula electrică este oprită înainte de conectarea la alimentarea cu curent și/sau la accumulator, preluarea sau transportarea acesteia. Dacă la cărarea sculei electrice aveți degetul pe comutator sau dacă conectați scula electrică în poziția pornit la alimentarea electrică, acest lucru poate cauza accidente.
d) Înlăturați sculele electrice sau cheia pentru şuruburi înainte de a cupla scula electrică. O unealtă sau cheie care se află în partea rotativă a sculei electrice poate cauza vătămări.
e) Evitați o poziție anormală a corpului. Asigu-rați-vă o poziție stabilă și mențineți în perma-nență echilibrul. Astfel puteți controla mai bine scula electrică în situații neașteptate.
f) Purtați îmbrăcăminte adecvată. Nu purtați îmbrăcăminte largă sau bijuterii. Mențineți la distanță părul și îmbrăcămintea de piesele mobile. Îmbrăcămintea largă, bijuteriile sau părul lung pot fi prinse de piesele mobile.
g) Dacă pot fi montate dispositive de aspirare și de captare a prafului, acestea se vor racorda și utiliza corect. Utilizarea unei aspirări a prafului poate diminua pericolele determinate de praf.
h) Nu vă bazați pe o falsă siguranță și nu încălcați regulamentele de siguranță pentru scule electrice, chiar dacă sunteți familiarizat cu scula electrică după multiple utilizări. Aktionarea neglijentă poate conduce în interval de fracțiuni de secunde la vătămări grave.

1. Utilizarea și întreținerea sculelor electrice

a) Nu suprasolicitați scula electrică. Utilizați scula electrică adecvată pentru lucrul dumneavoastră. Cu scula electrică potrivită lucrați mai bine și mai sigur în domeniul de putere indicat.

b) Nu utilizați scule electrice cu comutator defect. O sculă electrică care nu mai poate fi pornită sau oprită este periculoasă și trebuie reparată.

c) Scoateți fișa din priză și/ sau îndepărtați un acumulator detașabil înainte de a efectua setări ale aparatului, de a schimba piesele sculei de lucru sau de a depune scula electrică în afara zonei de lucru. Această măsură de precauție previne pornirea involuntară a sculei electrice.

d) Păstrați sculele electrice neutilizate în afara razei de acțiune a copiilor. Nu permiteți utilizarea sculei electrice de nicio persoană care nu este familiarizată cu acesta sau care nu a citit aceste instrucțiuni. Sculele electrice sunt periculoase dacă sunt utilizate de către persoane neexperimentate.

e) Întrețineți sculele electrice și unealta de lucru cu atenție. Controlați dacă componentele mobile funcționează ireproșabil și dacă nu prind, dacă piesele sunt rupte sau deteriorate, dacă funcționarea sculei electrice este afectată. Dispuneți repararea pieselor deteriorate înainte de utilizarea sculei electrice. Multe accidente sunt cauzate de sculele electrice prost întreținute.

f) Mențineți sculele de tăiere ascuțite și curate. Sculele de tăiere îngrijite cu atenție și având muchii de tăiere ascuțite se înțepenesc mai puțin și sunt ușor de dirijat.

g) Utilizați scula electrică, accesoriiile, sculele de lucru etc. corespunzător acestor instrucțiuni. Totodată luați în considerare condițiile de lucru și activitatea de executat. Utilizarea de scule electrice pentru alte aplicații decât cele prevăzute poate să conducă la situații periculoase.

h) Păstrați mânerele și suprafețele mânerului uscate, curate, fără urme de ulei și unsoare. Mânerele și suprafețele mânerului alunecoase nu permit o operare sigură și controlul sculei electrice în situații neprevăzute.

5. Service

a) Dispuneți repararea sculei dumneavoastră electrice numai de către personal de specialitate calificat și numai cu piese de schimb originale. Astfel vă asigurați că este păstrată siguranța sculei electrice.

AVERTIZARE

Această sculă electrică generează pe parcursul func- tionării un câmp electromagnetic. Acest câmp poate în anumite împrejurări să influențeze negativ implanturile medicale active sau pasive. Pentru a micșora pericolul unor vătămări grave sau mortale, recomandăm per- soanelor cu implanturi medicale să consulte medicul și producătorul implantului medical înainte de a folosi scula electrică.

5.2 Instrucțiuni siguranță pentru ferăstraiele de decupat

- În caz de urgență, deconectați direct mașina și scoateți fișa de rețea.

- Respectați toate aceste indicații înainte și pe parcursul lucrului cu ferăstrăul.

- Nu utilizati ferăstrăul pentru tăierea lemnului de foc.

- Mașina este echipată cu un comutator de siguranță împotriva reconectării după căderea de tensiune.

- Dacă este necesar un cablu prelungitor, asigurați-vă că secțiunea transversală al acestuia este suficientă pentru curentul absorbit de ferăstrău. Secțiune minimă 1,5 mm².

- Utilizați tamburul de cablu numai în stare derulată.

- Nu distragetți atenția persoanelor care lucrează la mașină.

- După deconectarea sistemului de actionare, pânzele de ferăstrău nu trebuie frânate în niciun caz prin contraapăsare laterală.

- Montați numai pânze de ferăstrău bine ascuțite, fără fisuri și nedeformate.

- Pânzele de ferăstrău defectuoase trebuie schimbate imediat.

- Nu utilizati pânze de ferăstrău care nu corespund datelor caracteristice indicate în acest manual de utilizare.

- Asigurați-vă că toate dispozitivele care acoperă pânza de ferăstrău funcționează impecabil.

- Este interzisă demontarea sau scoaterea din funcțiune a dispozitivelor de siguranță de la mașină.

- Dispositivele de protectie avariate sau defecte trebuie schimbate neîntârziat.

- Nu tăiați piese, care sunt prea mici, pentru a le putea ține sigur în mână.

- Nu suprasolicitați mașina astfel încât să ajungă în starea de repaus.

- Apăsați piesa de lucru întotdeauna ferm spre placa de lucru.

- Nu înlăturați niciodată fragmentele libere, așchiile sau bucățile de lemn înțepenite dacă pânza de ferăstrău este în funcțiune.

- Pentru remedierea defectiunilor la unealta de lucru blocată deconectați mașina. Scoateți fișa de rețea. Înlăturați blocajul. Atenție! Pericol de vătămare cauzat de pânza de ferăstrău! Purtați mănuși de protectie! Efectuați o probă de funcționare fără piesă de lucru. Aveți în vedere să nu apară zgomote neobișnuite sau vibrații. Dacă apar, deconectați aparatul și adresați-vă producătorului.

- Reechipările, precum și lucrările de reglaj, de măsurare și de curățare se execută numai cu motorul deconectat. Scoateti fișa de rețea.

- Înainte de conectare, verificați dacă cheile și uneltele de reglaj au fost îndepărtate.

- În caz de părăsire a locului de muncă, deconectați motorul și scoateți fisa de retea.

- Efectuarea lucrărilor de instalare electrică, reparaților și lucrărilor de întreținere curentă este permisă numai specialiștilor.

- Toate dispozitivele de protectie și de siguranță trebuie să fie montate imediat din nou după încheierea reparatiei sau întreținerii curente.

- Indicațiile de securitate, de lucru și de întreținere curentă ale producătorului, precum și dimensiunile menționate la Date tehnice trebuie respectate.

- Trebuie respectate toate prevederile de prevenire a accidentelor în vigoare și celelalte reguli tehnice generale de securitate consacrate.

- Ferăstrăul este conceput numai pentru instalarea în spații interioare.

- Piesele de lucru, care sunt mai mici decât protectția pânzei de ferăstrău, pot provoca vătămări la mâini și degete. Utilizați mijloace ajutătoare adecvate!

- Evitați pozițiile crispate ale mâinii la ghidarea piesei și pozițiile în care o alunecare ar deplasa mâna direct în pânza de ferăstrău.

- Montați pânza de ferăstrău întotdeauna astfel încât dintii să fie orientați în jos spre masa ferăstrăului.

- Reglați întotdeauna tensionarea corectă a pânzei, pentru a evita ruperea pânzelor de ferăstrău.

- Procedați cu maximă precauție la tăierea materiale- lor cu profiluri de tăiere neregulate.

- La retragerea piesei, dinții se pot agăța în rostul de tăiere, în special dacă așchiile de tăiere cu ferăstrăul blochează rostul. În acest caz trebuie să opriți ferăstrăul, să scoateți fișa de rețea, să deschideți cu o pană rostul de tăiere și să desprindetți piesa de lucru.

- Nu părăsiți niciodată locul de muncă fără a opri ferăstrăul în prealabil. Așteptați până când ferăstrăul ajunge în starea de repaus.

- Nu asamblati, lipiti sau montați piese pe masa de lucru cât timp ferăstrăul este în functiune.

- Conectați ferăstrăul abia după eliberarea mesei de lucru de resturile de material și scule. Lăsați numai piesa de prelucrat și eventualele mijloace ajutătoare de lucru (pene) pe banc.

- Purtati întotdeauna ochelari de protectie.

- Tineți degetele la o distanță sigură față de pânza de ferăstrău.

- Ghidați piesa de lucru sigur și ferm și nu o slăbiți în niciun moment.

- Nu părăsiți niciodată locul de muncă fără a opri ferăstrăul în prealabil.

- Nu deveniți neatent bazându-vă pe faptul că sunteți familiarizat cu ferăstrăul. Din cauza neatenției se pot produce vătămări grave deja în fractiuni de secundă.

Păstrați în siguranță indicațiile de securitate.

5.3 Indicații de securitate pentru manevrarea bateriilor

1. Aveți întotdeauna în vedere ca bateriile să fie introduse cu polaritatea corectă (+ și –), conform indicatiei de pe baterie.

2. Nu scurtcircuitati bateriile.

3. Nu încărcati bateriile fără posibilitate de reîncărcare.

4. Nu descărcati excesiv bateria!

5. Nu amestecati bateriile vechi și noi, precum și bateriile de diferite tipuri sau producători! Schimbați concomitent toate bateriile unui set.

6. Înlăturați neîntârziat bateriile uzate din aparat și eliminați-le corect ca deșeu! Nu aruncați bateriile în gunoiul menajer. Bateriile defecte sau consuma- te trebuie reciclate conform directivei 2006/66/EC. Returnați bateriile și / sau aparatul prin intermediul dispozitivelor de colectare oferite. Despre posibili-tățile de evacuare vă puteți informa la administra-tia comunală sau municipală.

7. Nu încălziti bateriile!

8. Nu sudati sau lipiti direct la baterii!

9. Nu dezmembrati bateriile!

10. Nu deformati bateriile!

11. Nu aruncati bateriile în foc!

12. Păstrați bateriile în afara razei de actiune a copiilor.

13. Nu permiteți copiilor schimbarea bateriilor fără supraveghere!
14. Nu depozitați bateriile în apropierea focului, plitelor sau altor surse de căldură. Nu expuneți bateriile radiației solare directe, nu le utilizați sau depozitați în autovehicule dacă vremea este caniculară.
15. Păstrați bateriile neutilizate în ambalajul original și țineți-le la distanță de obiectele metalice. Nu amestecați și nu aruncați bateriile despachetate! Acest lucru poate să ducă la scurtcircuitarea bateriei și, implicit, la deteriorări, arsuri sau chiar la pericol de incendiu.
16. Scoateți bateriile din aparat în cazul în care acesta nu va fi utilizat un timp mai îndelungat, exceptând cazurile de urgență!
17. Nu atingeți NICIODATĂ bateriile expirate fără protecție corespunzătoare. Dacă lichidul scurs vine în contact cu pielea, spălați imediat pielea în acea zonă sub apă curgătoare. Evitați în toate cazurile contactul lichidului cu ochii și gura. Într-un astfel de caz, apelați imediat la un medic.
18. Înainte de introducerea bateriilor, curățați contactele bateriei și contracontactele din aparat.

6. Date tehnice

Tensiune de rețea 230-240 V\~/50 Hz

Putere consumată 70 W (S1*)
	90 W (S2 15min**)
Număr de curse 550-1500 min	-1
Mișcarea de ridicare 18 mm
Dimensiune L x l x Î	665 x 310 x 340 mm
Masă rabatabilă	0° până la 45° spre stânga/dreapta
Mărimea mesei	254 x 407 mm
Lungimea pânzei de ferăstrău aprox.(între cei doi pini)	127 mm
Ieşirea în consolă braț de ferăstrău	405 mm
Înălțime de tăiere max. la 90°	50 mm
Înălțime de tăiere max. la 45°	20 mm
Tip de protectie	IP20
Ștuț de aspirareø	34,5 mm
Masă	8,1 kg

Ne rezervăm dreptul asupra modificărilor tehnice!

\*Regim de funcționare S1( funcționare continuă)

Mașina poate fi exploatată permanent cu puterea indicată.

\*\*Regim de functionare S2 (regim de scurtă durată)

Mașina poate fi exploatată pe termen scurt cu puterea indicată.

Valori ale emisiei sonore

Zgomot

Valorile emisiei sonore au fost determinate corespun- zător EN 62841-1:2015.

Purtați căști antifonice.

Influenta zgomotului poate provoca pierderea auzului.

Nivelul presiunii acustice L_pA	81,7, dB
Incertitudinea K_pA	3 dB
Nivelul puterii acustice L_WA	94,7 dB
Incertitudinea K_WA	3 dB

Valorile indicate sunt valorile emisiilor și deci nu trebuie să reprezinte concomitent și valorile sigure de la locul de muncă. Cu toate că există o corelație între nivelurile de emisii și imisii, nu se poate determina cu certitudine de aici dacă sunt necesare măsuri de precauție suplimentare sau nu. Factorii care pot influența nivelul de imisii existent în momentul de față la locul de muncă, includ durata influențelor, caracteristica spațiului de lucru, alte surse de zgomot etc., de ex. numărul mașinilor și a altor procese învecinate.

Valorile certe de la locul de muncă pot varia de aseme- nea de la țară la țară. Această informație are rolul de a ajuta utilizatorul să efectueze o estimare mai bună a pericolelor și riscurilor.

Limitați la minim zgomotul produs!

• Utilizați numai aparate ireproșabile.
• Întrețineți și curățați regulat aparatul.
• Adaptați modul dumneavoastră de lucru cu aparatul.
• Nu suprasolicitați aparatul.
• Dacă este cazul, permiteți verificarea aparatului.
• Deconectați aparatul când nu este folosit.

Pânze de ferăstrău adecvate

Se pot utiliza toate pânzele de ferăstrău uzuale din comerț cu o lungime minimă de 133 mm cu și fără știft.

7. Înainte de punerea în funcțiune

7.1 Dezambalarea

• Deschideti ambalajul și scoateți cu precautie aparatul.
• Înlăturați materialul de ambalat, precum și siguranțele de ambalare și de transport (dacă există).
• Verificați dacă pachetul de livrare este complet.
• Verificați dacă aparatul și accesoriiile prezintă deteriorări de la transport.
• Dacă este posibil, păstrați ambalajul până la expira- rea perioadei de garanție.

AVERTIZARE

Aparatul și materialele de ambalat nu sunt jucării pentru copii! Copiii nu au voie să se joace cu sacii din plastic, foliile și piesele mici! Există pericol de înghițire și sufocare!

7.2 Indicații generale

• Înainte de punerea în funcțiune trebuie montate toate capacele și dispozitivele de siguranță în conformitate cu prescripțiile.
• Pânza de ferăstrău trebuie să aibă libertate de mișcare deplină.
• În cazul lemnului prelucrat anterior, acordati atenție corpurilor străine, ca de ex. cuie sau şuruburi etc.
• Înainte de a acționa comutatorul de pornire/oprire, asigurați-vă că pânza de ferăstrău este montată corect și piesele mobile funcționează mecanic ușor.
• Înainte de racordarea maşinii, convingeti-vă că datele de pe plăcuța de fabricație coincid cu datele rețelei.
• Racordati mașina numai la o priză cu contact de protecție instalată conform prescripțiilor, asigurată pentru cel puțin 10 A.

7.3 Montajul ferăstrăului de decupat pe un banc de lucru (fig. 5.1-5.2)

Pentru montaj aveți nevoie de:

• Şurub cu cap hexagonal M6 (4x)
  • Piuliță hexagonală M6 (4x)
• Saibă ∅ 6,4 mm (8x)
• Şablon de găurire (fig. 5.2)

Materialul de montaj nu este inclus în pachetul de livrare.

Lungimea şuruburilor utilizate variază în funcție de gro- simea plăcii mesei.

AVERTIZARE

Pericol de vătămare! Înainte de efectuarea oricărei lucrări de montaj la ferăstrăul de decupat, scoateți fișa de rețea.

1. Montați ferăstrăul de decupat pe un banc masiv din lemn. În acest fel, se evită zgomotul puternic produs prin vibrații.
2. Marcati găurile folosind dimensiunile (imaginea 5.2.)
3. Executați 4 găuri (diametrul 6 mm) în banc.

4. Înşurubați ferăstrăul de decupat cu bancul cu şu-rubul cu cap hexagonal (E) prin punctele de montaj (fig. 3 poz. 17) în ordinea următoare (fig. 5.1):
   D Piuliță hexagonală
   C Saibă
   A Ferăstrău de decupat
   B Banc
   C Saibă
   E Şurub cu cap hexagonal

5. Strângeti mai întâi ferm piulița hexagonală (D).

8. Structura

AVERTIZARE

Pericol de vătămare! Înainte de efectuarea oricărei lucrări de montaj la ferăstrăul de decupat, scoateți fișa de rețea.

8.1 Montajul / schimbarea pânzei de ferăstrău (fig. 6-11)

AVERTIZARE

Pentru a evita vătămările cauzate de pornirea involuntară: Înainte de înlăturarea sau schimbarea pânzei de ferăstrău apăsați întotdeauna tasta „0“ și scoateți fișa de rețea din priză.

8.1.1 Îndepărtarea/introducerea adaosului de masă (fig. 6-11)

1. Desfaceti şuruburile cu mâner-stea (3).
2. Fixați protectția pânzei de ferăstrău (5) complet în sus.
3. Prindeți sub masa ferăstrău (6) și apăsați adaosul de masă (24) în sus.
4. Acum poate fi îndepărtat adaosul de masă (24). Aveți în vedere poziția fantei de tăiere cu ferăstrăul la introducerea adaosului de masă (24). Adaosul de masă (24) trebuie să fie introdus ca în fig. 8. #În caz contrar, poate fi deteriorată mașina la tăieturi pentru îmbinări la colț.

8.1.2 Demontarea pânzei de ferăstrău cu știfturi (fig. 8-11, 16, 18-20)

1. Pentru extragerea pânzei de ferăstrău (20) deta- şatî în sus adaosul de masă (24). (a se vedea 8.1.1)

2. Mai întâi efectuați detensionarea prin rotirea șurubului de tensionare (10) în sens antiorar. (fig.16)

3. Tineți ferm pânza de ferăstrău și apăsați ușor în jos brațul (11) (a se vedea fig. 9).

4. Trageți pânza de ferăstrău din suportul superior și inferior al pânzei de ferăstrău (25/28).

8.1.3 Montajul pânzei de ferăstrău cu știfturi (fig. 8-11, 16, 18-20)

Dinții pânzei de ferăstrău trebuie să fie întotdeauna orientați în jos.

1. Introduceți un capăt al pânzei de ferăstrău (20) prin deschizătura din masă. Introduceți știfturile pânzei de ferăstrău (20) în degajările corespunzătoare din suportul superior și inferior al pânzei de ferăstrău (25/28).

2. Introduceți pânza de ferăstrău (20) mai întâi în supportul inferior al pânzei de ferăstrău (28).

3. Apăsați ușor în jos brațul (11) (a se vedea fig. 9). Introduceți pânza de ferăstrău (20) în suportul superior al pânzei de ferăstrău (25).

4. Verificați poziția stifturilor pânzei de ferăstrău în suporturile pânzei de ferăstrău (25/28).

5. Tensionați pânza de ferăstrău (20) cu şurubul de tensionare (10), rotindu-l în sens orar. Verificați tensionarea pânzei de ferăstrău (20). (fig.16)

6. Introduceți din nou adaosul de masă (24). (a se vedea 8.1.1)

8.1.4 Demontarea pânzei de ferăstrău fără știfturi (fig. 1, 9, 10, 18, 19, 20)

1. Pentru extragerea pânzei de ferăstrău detașați în sus adaosul de masă (24). (a se vedea 8.1.1)

2. Mai întâi efectuați detensionarea prin rotirea șurubului de tensionare (10) în sens antiorar. (fig.16)

3. Apăsați ușor în jos brațul (11). (fig.9)

4. Înlăturați pânza de ferăstrău prin tragere în față din suporturile de susținere și prin deschizătura din masă.

5. Îndepărtati pânza de ferăstrău din adaptorul de sculă.

8.1.5 Introducerea pânzei de ferăstrău fără știfturi (opțional) (fig. 1, 3, 16, 18, 19, 20)

Dinții pânzei de ferăstrău trebuie să fie întotdeauna orientați în jos.

1. Pentru pânzele de ferăstrău fără stifturi, utilizati suprafața de montaj (26). (fig.3)

2. Amplasați adaptorul de sculă (27) în suprafața de montaj (26) prevăzută în masa (6). (a se vedea fig.18).

3. Inserați pânza de ferăstrău în deschizătura adaptorului de sculă (27) și strângeți cele două șuruburi cu cap hexagonal înecat (fig. 18). Aveți în vedere ca pânza de ferăstrău să fie strânsă centrat.

4. Ghidați pânza de ferăstrău cu adaptorul de sculă montat prin deschizătura din masă.

5. Apăsați brațul (11) al ferăstrăului puțin în jos (fig. 20, F) și fixați celălalt capăt al adaptorului de scu-lă în suportul superior.

6. Tensionați pânza de ferăstrău (20) cu şurubul de tensionare (10), rotindu-l în sens orar. (fig.16)

7. Introduceți din nou adaosul de masă (24). (a se vedea 8.1.1)

8.2 Verificarea tensionării pânzei de ferăstrău AVERTIZARE

Verificați regulat și după montarea pânzei de ferăs-trău tensionarea pânzei.

Tensionați pânza de ferăstrău după montajul acesteia prin rotirea șurubului de tensionare (10) în sens orar.

Dacă tensionarea pânzei este prea redusă sau prea mare, procedați după cum urmează:

- Rotiți şurubul de tensionare (10) în sens orar pentru a mări tensionarea și în sens antiorar pentru a o reduce. (Fig. 16)

În cazul tensionării corecte, pânza de ferăstrău ar trebui să emită la „ciupire“ un ton deschis, ca cel al unei corzi.

8.3 Montajul / schimbarea benzii de șlefuire

8.3.1 Extragerea benzii de şlefuire (fig. 23-25)

1. Pentru extragerea benzii de șlefuire detaşati în sus adaosul de masă (24).

2. Mai întâi efectuați detensionarea prin rotirea șurubului de tensionare (10) în sens anteriorar. (fig.16)

3. Apăsați ușor în jos brațul (11). (fig.9)

4. Înlăturați banda de șlefuire prin tragere în față din suporturile de susținere și prin deschizătura din masă.

5. Îndepărtatii banda de șlefuire (d) din adaptorul de sculă (27)

8.3.2 Introduceți banda de şlefuire în suporturi (fig. 23-25)

Banda de șlefuire trebuie să fie orientată în direcția utilizatorului, a se vedea (fig.23-25).

1. Pentru benzile de șlefuire, utilizati suprafața de montaj (26).

2. Amplasați adaptorul de sculă (27) în degajările prevăzute special în masa (6).

3. Inserați banda de șlefuire în deschizătura adaptorului de sculă (27) și strângeți cele două șuruburi cu cres-tătură în cruce (27,3). Aveți în vedere ca banda de șlefuire să fie strânsă centrat (a se vedea fig. 23/24).

4. Ghidați banda de șlefuire cu adaptorul de sculă montat prin deschizătura din masă.
5. Apăsați brațul (11) al ferăstrăului puțin în jos (fig. 20, F) și fixați celălalt capăt al adaptorului de scu-lă în suportul superior.
6. Tensionați banda de șlefuire (d) cu şurubul de tensionare (10), rotindu-l în sens orar. (fig.16)
7. Introduceți din nou adaosul de masă (24). (a se vedea 8.1.1)

8.4 Montajul adaptorului de sculă (fig.23)

1. Înşurubați şurubul cu cap hexagonal înecat (27.4) în orificiul prevăzut în adaptorul de sculă (27.1).
2. Repetați procesul pe partea opusă.
3. Aşezatı partea superioară a adaptorului de sculă (27.2) pe partea inferioară a adaptorului de sculă (27.1).
4. Înşurubați între ele cele două părți cu ajutorul şuruburilor incluse în pachetul de livrare (27.3).

8.5 Reglajul fin al scalei unghiulare (fig. 12) ATENTIE

Verificați reglajul scalei unghiulare, înainte de a lucra cu aparatul.

1. Pentru reglarea mesei ferăstrăului, utilizați un colțar de 90° (29) (nu este inclus în pachetul de livrare). Aplicați colțarul pe masa ferăstrăului și la pânza de ferăstrău (fig. 12).
2. Desfaceti şuruburile cu mâner-stea (13). Repoziționați masa ferăstrăului (6) până când unghiul dintre pânza de ferăstrău (20) și masa ferăstrăului (6) este de 90°.
3. Strângeti din nou ferm şurubul cu mâner-stea (13).
4. Desfaceti şurubul (30) şi rotiți acul indicator (31) pe marcajul 0°.
5. Executați o tăiere de probă. Verificați unghiul de pe piesă cu ajutorul unui raportor (nu este inclus în pachetul de livrare). Reajustați după caz acul indicator (31).

8.6 Montarea apărătorii pânzei de ferăstrău (fig. 6)

1. Montați apărătoarea pânzei de ferăstrău (5) la suportul (4). Introduceți șurubul (46) prin orificiul din suportul (4) și strângeti-l folosind o șurubelnită în cruce și o cheie pentru șuruburi (nu este inclusă în pachetul de livrare).

8.7 Reglarea dispozitivului de apăsare (fig. 7)

INDICATIE: Dispozitivul de apăsare (22) trebuie să fie întotdeauna adaptat corespunzător înălțimii pie-sei. Astfel, piesa de lucru nu trebuie să fie înțepenită ci trebuie să permită mișcarea liberă. Dispozitivul de apăsare (22) servește ca siguranță, pentru ca piesa de lucru să nu fie smulsă în sus și să distrugă astfel pânza de ferăstrău (20).

1. Pentru reglarea dispozitivului de apăsare (22), desfaceti șurubul cu mâner-stea (3).
2. Reglați dispozitivul de apăsare (22), conform înălțimii piesei.
3. Strângeti din nou ferm şurubul cu mâner-stea (3).

8.8 Montajul dispozitivului de curățare prin suflare (fig. 8)

1. Asigurați-vă că apărătoarea pânzei de ferăstrău (5) este rabatată în sus.
2. Introduceți furtunul de purjare (1) la punctele de conectare (2) și (35), după cum se arată în fig. 8.

8.9 Introducerea bateriilor în lampa de lucru (fig. 17)

1. Îndepărtați apărătoarea compartimentului bateriei prin deblocarea acesteia și prin rabatarea ei în sus.
2. Introduceți bateriile incluse în pachetul de livrare (8). Atenție: Respectați polaritatea!
3. Montați capacul compartimentului bateriilor în ordine inversă.

8.10 Aspirarea aşchiilor (Fig. 13)

ATENTIE: Utilizați produsul numai cu o instalație adecvată de aspirare a aşchiilor. Nu utilizați un aspirator de uz casnic.

Conectați o instalatie adecvată de aspirare a așchiilor (care nu este inclusă în pachetul de livrare) la racordul de aspirare (14).

ATENTIE: Verificați și curățați regulat canalele de aspirare.

9. Operarea

⚠️ Atentie!

Este esențial să asamblați complet produsul înainte de punerea în funcțiune!

9.1 Indicații generale

• Ferăstrăul nu taie lemnul în mod automat. Utilizatorul face posibilă tăierea prin ghidarea lemnului în pânza de ferăstrău în mișcare.

• Dinți taie lemnul numai la cursa în jos.

• Lemnul trebuie dirijat lent în pânza de ferăstrău, deoarece dinții pânzei de ferăstrău sunt foarte mici.

• Orice persoană care urmează să manevreze ferăstrăul are nevoie de un anumit timp de învățare. Pe parcursul acestui timp se vor rupe cu siguranță câteva pânze.
• În cazul tăierii lemnelor mai groase, se va avea în mod deosebit în vedere ca pânza de ferăstrău să nu se curbeze sau să se răsucească.
• Printr-o modalitate de lucru precaută crește durata de serviciu a pânzei de ferăstrău.

9.2 Regulatorul numărului de curse (fig. 2)

Cu regulatorul numărului de curse (16) puteți să reglați numărul de curse corespunzător materialului de tăiat. Pentru materiale moi recomandăm un număr mare de curse, iar pentru material dur un număr mic de curse. Dacă rotiți regulatorul numărului de curse (16) în sens orar, măriți numărul de curse. Prin rotirea în sens anti-orar se micșorează numărul de curse.

9.3 Executarea tăieturilor interioare

Cu acest ferăstrău de decupat sunt posibile tăieturi interioare în piese de lucru, fără a deteriora partea exterioară sau circumferința piesei.

1. Îndepărtați pânza de ferăstrău (20), așa cum este descris la 8.1.
2. Executați o gaură în piesa de lucru.
3. Aşezatii piesa de lucru cu orificiul deasupra deschizăturii din adaosul de masă (24) pe masa ferăstrăului (6).
4. Instalati pânza de ferăstrău (20) (conform descrierii de la 8.1) prin orificiul din piesa de lucru și reglați tensionarea pânzei.
5. După finalizarea tăieturilor interioare, îndepărtați pânza de ferăstrău (20) din suporturile pânzei (așa cum este descris la 8.1).
6. Luați piesa de lucru de pe masă.

9.4 Executarea tăieturilor de îmbinare la colț (fig. 14)

AVERTIZARE

Procedați cu mare atenție la executarea tăieturilor de îmbinare la colț. Prin înclinarea mesei ferăstrăului se favorizează alunecarea. Există pericol de vătămare.

1. Pentru executarea tăieturilor de îmbinare la colț, adaptați corespunzător distanța protectiei pânzei de ferăstrău (5) montată la dispozitivul de apăsare (22) față de masa de lucru.

2. Rabatați masa prin desfacerea şurubului cu mâner-stea (13) și bascularea mesei ferăstrăului (6) în poziția dorită.

3. Strângeti şurubul cu mâner-stea (13).

9.5 Lucrul cu banda de şlefuire

Cu acest ferăstrău de decupat se poate șlefui interiorul și exteriorul piesei.

9.5.1 Lucrări de șlefuire pe interior și exterior (fig. 23-25)

1. Montați banda de șlefuire conform descrierii de la punctul 8.3.
2. Pentru executarea lucrărilor de șlefuire, reglați corespunzător distanța dintre dispozitivul de apăsare (22) și masa de lucru (6).
3. Ghidați cu precauție piesa spre banda de șlefuire (d), aplicând în același timp o presiune uniformă.
4. Extrageti banda de șlefuire după finalizarea lucrărilor de șlefuire (conform descrierii de la punctul 8.3).
   Atenție: Dacă se aplică prea multă presiune, banda de șlefuire se poate rupe.

9.6 Funcționarea lămpii de lucru (fig. 4)

- Aționați comutatorul de pornire/oprire (19), pentru a porni și opri lampa de lucru (18).

9.7 Lucrul cu arborele flexibil (fig. 26-28)

• Îndepărtati capacul de protectie (38) (fig. 26).
• Aşezati arborele flexibil (37) pe punctul de conectare (39) și înşurubați ferm. (Fig. 27).
• Fixați scula în mandrină (D 3,2 mm).
• Tineți ferm arborele flexibil de mâner și fixați regulatorul de viteză așa cum este descris în (9.2 / 9.9).
• După finalizarea lucrului, demontați din nou arborele flexibil în însurubați capacul de protectie (38).
• Atenție: La lucrările cu arborele flexibil, acoperiți pânza de ferăstrău cu apărătoarea pânzei (5).

9.8 Întrerupător Pornire/Oprire (15) (fig. 2)

• Pornirea: Apăsați tasta verde „I”.
• Oprirea: Apăsați tasta roșie „0”.

ATENTIE

Maşina este echipată cu un comutator de siguranță împotriva reconectării după căderea de tensiune.

Dacă ferăstrăul de decupat este conectat și se între- rupe alimentarea electrică din rețea, ferăstrăul de de- cupat rămâne deconectat chiar dacă se restabilește alimentarea electrică. Pentru pornire apăsați din nou tasta „I“.

10. Branşamentul electric

Motorul electric instalat este racordat pregătit de funcționare. Racordul corespunde dispozițiilor în vigoare ale asociațiilor profesionale și din normele DIN.

Racordul la rețeaua electrică pus la dispoziție de client, precum și cablul prelungitor utilizat, trebuie să corespundă acestor prescripții.

Conductori de legătură electrici deteriorați

La conductorii de legătură electrici apar în mod frec-vent deteriorări ale izolației.

Cauzele pentru aceasta pot fi:

• Puncte de presiune, când conductorii de legătură trec prin ferestre sau fante de uși.
• Puncte de frângere, din cauza fixării sau ghidării improprii a conductorului de legătură.
• Puncte de tăiere cauzate de trecerea cu vehicule peste conductorii de legătură.
• Deteriorări ale izolatiei cauzate de smulgerea din priza de perete.
• Fisuri cauzate de învechirea izolatiei.

Utilizarea conductorilor de legătură electrici care pre-zintă asemenea deteriorări nu este permisă, ei prezentând pericol de moarte din cauza deteriorării izolației.

Verificați regulat la conductorii de legătură electrici dacă prezintă deteriorări. Aveți în vedere ca, la verifi- care, conductorul de legătură să nu stea suspendat de rețeaua electrică.

Conductorii de legătură electrici trebuie să corespundă dispozițiilor în vigoare ale asociațiilor profesionale și din normele DIN.

Utilizați numai conductori de legătură cu identificatorul H 05 VV-F.

Este prescris ca notația tipului să fie imprimată pe cablul de conexiune.

Motorul de curent alternativ

• Tensiunea de retea trebuie să fie 220-240 V\~.
• Cablurile prelungitoare până la o lungime de 25 m trebuie să aibă o secțiune de 1,5 milimetri pătrați.

Racordurile și reparațiile la echipamentul electric pot fi efectuate numai de către un electrician calificat.

În cazul solicitărilor de informații vă rugăm să indicați următoarele date:

• Tipul de curent al motorului
- Datele plăcuței de fabricație a mașinii

Tipul racordului Y

În cazul în care conducta de racord la rețeaua electrică a acestui produs este deteriorată, acesta trebuie înlocuit de către producător sau de către serviciul de asistență pentru clienti al acestuia sau de către o persoană cu calificare similară pentru a evita pericolele.

11. Transport

• Transportați scula electrică ridicând-o de carcasa mașinii (36). (fig.26)
• Nu utilizati niciodată dispositivele de protectie pentru manevrare sau transport.
• Aveți în vedere ca pe parcursul transportului, partea neprotejată a pânzei de ferăstrău să fie acoperită, de exemplu cu dispozitivul de protecție.

12. Curățarea, întreținerea curentă și comanda pentru piese de schimb

AVERTIZARE

Înainte de toate lucrările de întreținere curentă și de curățare, deconectați ferăstrăul și scoateți fișa de rețea.

12.1 Curățarea

Feriți dispozitivele de protecție, fantele pentru aer și carcasa motorului cât mai mult posibil de praf și mur-dărie. Vă recomandăm să curățați aparatul direct după fiecare utilizare.

12.1.1 Curățarea exterioară

• Curățați regulat aparatul după fiecare folosire cu o lavetă umedă și puțin săpun de lubrifiere.
• Nu utilizati agenti de curătare sau solventi. Aceștia pot ataca piesele din plastic ale aparatului.
• Aveți grijă să nu poată pătrundă apă în interiorul aparatului.

12.1.2 Curățarea interioară (Fig. 15)

1. Îndepărtati şurubul (33).
2. Desfaceti şurubul (32).
3. Detaşati apărătoarea (7).
4. Suflați interiorul aparatului cu aer comprimat cu presiune scăzută.
5. Montați din nou apărătoarea (7).
6. Fixați şurubul (32).
7. Introduceți din nou şurubul (33) și strângeti.

12.2 Întreținerea curentă

12.2.1 Lagăre (fig. 1)

- Lubrifiati locașurile de lagăr (9) ale rolelor de întoarcere cel târziu după aproximativ 50 ore de funcționa-re cu o unsoare de calitate superioară pentru mașini.

În interiorul aparatului nu există alte piese care să necesite întreținere.

12.2.2 Perii de cărbune

În cazul formării exagerate de scântei solicitati verificarea periilor de cărbune de către un specialist electrician.

ATENTIE

Schimbarea periilor de cărbune este permisă numai unui specialist electrician.

12.2.3 Cablu pentru rețea

Dacă cablul de rețea este rupt, tăiat sau deteriorat în alt mod, atunci trebuie înlocuit imediat. Nu lubrifiati la-gărele motorului și componentele interne!

12.3 Informații cu privire la service

Trebuie menționat faptul că, în cazul acestui produs, următoarele piese sunt supuse uzurii în conformitate cu utilizarea prevăzută sau uzurii naturale, respectiv că următoarele componente sunt necesare drept consumabile.

Piese de uzură*: Periile de cărbune, pânza de ferăstrău, adaosul de masă

* Nu este inclus în mod obligatoriu în pachetul de livrare!

Puteți obține piese de schimb și accesorii de la centrul nostru de service. În acest scop scanați codul QR de pe pagina de titlu.

12.4 Comandă pentru piese de schimb

La comanda pentru piese de schimb (prin linia de asistență de service) trebuie specificate următoarele:

- Tipul aparatului

- Numărul de articol al aparatului (trebuie preluat de pe ambalaj, respectiv din manual)

13. Depozitare

Depozitați aparatul și accesoriiile acestuia într-un loc în-tunecat, uscat, ferit de îngheț și inaccesibil pentru copii. Temperatura optimă de depozitare se situează între 5 și 30 °C. Păstrați unealta electrică în ambalajul original.

14. Eliminarea ca deșeu și revalorificarea

Indicații referitoare la ambalaj

Materialele de ambalare sunt reciclabile. Vă rugăm să eliminați ambalajele ca deșeu, în mod ecologic.

Indicații referitoare la Legea privind echipamente- le electrice și electronice (ElektroG)

Echipamentele uzate electrice și electronice nu reprezintă gunoi menajer și trebuie colec-tate separat, respectiv eliminate ca deșeu!

- Bateriile sau accumulatorii uzați care nu sunt încorporați în aparatul uzat trebuie îndepărtați fără a fi distruși înainte de predarea acestora! Eliminarea ca deșeu a acestora este reglementată de Legea privind bateriile.

- Deținătorii, respectiv utilizatorii echipamentelor electrice și electronice sunt obligați prin lege să le returneze după folosire.

- Utilizatorul final este personal responsabil de ștergerea datelor sale cu caracter personal din echipamentul uzat care trebuie eliminat ca deșeu!

- Simbolul pubelei de gunoi barate cu două linii în formă de X înseamnă că echipamentele electrice și electronice nu pot fi aruncate la gunoiul menajer.

- Echipamentele electrice și electronice pot fi predate gratuit la următoarele puncte:

- Puncte publice de eliminare sau colectare a de- şeurilor (de exemplu, curțile clădirilor municipale).

- Puncte de vânzare ale echipamentelor electronice (fizice sau online), în cazul în care distribuitorii sunt obligați să primească produsele spre a fi colectate sau dacă oferă în mod voluntar acest serviciu

- Puteți preda gratuit către producător, fără a fi necesară achiziționarea în prealabil a unui echipament nou, sau către un alt punct de colectare autorizat din apropierea dvs. până la trei echipamente electrice uzate din fiecare tip de echipament, cu o lungime laterală de maximum 25 de centimetri.

- Puteți afla care sunt condițiile suplimentare de colectare ale producătorului și distribuitorului la serviciul de asistență a clientilor respectiv.

- În cazul în care un producător livrează un echipament electronic nou către o gospodărie privată, echipamentul electric uzat va fi colectat gratuit, la cererea utilizatorului final. În acest scop, contactați serviciul de asistență a clientilor al producătorului.

- Acestea se aplică doar pentru aparatele care sunt instalate și achiziționate în țările Uniunii Europene și care sunt supuse Directivei Europene 2012/19/UE. Este posibil ca în țările din afara Uniunii Europene să se aplice alte dispoziții pentru eliminarea ca deșeu a echipamentelor electrice și electronice uzate.

Indicații referitoare la Legea privind bateriile (BattG)

Bateriile și accumulatorii uzați nu reprezintă gunoi menajer și trebuie colectate separat, respectiv eliminate ca deșeu!

• Pentru îndepărtarea în siguranță a bateriilor și acumulatorilor din aparatul electric și pentru informații referitoare la tipul, respectiv sistemul chimic, luați în considerare și celelalte indicații din instrucțiunile de operare, respectiv de montare.
• Deținătorii, respectiv utilizatorii bateriilor și accumulatorilor sunt obligați prin lege să le returneze după folosire. Returnarea se limitează la predarea canti-tăților obișnuite gospodăriilor.
• Bateriile uzate pot conține substanțe dăunătoare sau metale grele, care pot dăuna mediului înconjurător și sănătății. O recuperare a bateriilor uzate și folosirea resurselor din interiorul acestora contribuie la protecția bunurilor importante ale acestora.
• Simbolul pubelei de gunoi barate cu două linii în formă de X înseamnă că bateriile și accumulatorii nu pot fi aruncați în gunoiul menajer.

• În cazul în care sub simbolul pubelei de gunoi se află și simbolurile Hg, Cd sau Pb, acestea reprezintă următoarele:

• Hg: Bateria contine peste 0,0005 % mercur

• Cd: Bateria contine peste 0,002 % cadmiu
• Pb: Bateria contine peste 0,004 % plumb

- Acumulatorii și bateriile pot fi predate gratuit la următoarele puncte:

• Puncte publice de eliminare sau colectare a de- şeurilor (de exemplu, curțile clădirilor municipale)
• Puncte de vânzare ale bateriilor și accumulatorilor
• Puncte de colectare ale sistemului comun de co- lectare a bateriilor uzate ale aparatelor
• Punctul de colectare al producătorului (în cazul în care nu este membru al sistemului comun de colectare)

- Acestea se aplică doar pentru acumulatorii și bateriile care sunt achiziționate în țările Uniunii Europene și care sunt supuse Directivei Europene 2006/66/UE. Este posibil ca în țările din afara Uniunii Europene să se aplice alte dispoziții pentru eliminarea ca deșeu a acumulatorilor și a bateriilor.

15. Remedierea avariilor

AVERTIZARE

Înainte de toate lucrările de întreținere curentă și de curățare, deconectați ferăstrăul și scoateți fișa de rețea.

Defecțiune Cauza posibilă Remediere
Pânza de ferăstrău fără stifturi se desprinde după deconectarea motorului	Şurubul de strângere al pânzei de ferăstrău de la adaptorul de sculă (27) nu este strâns suficient	Strângeti ferm şurubul de strângere al pânzei de ferăstrău de la adaptorul de sculă (27)
Motorul nu pornește	Cablul prelungitor defect Schimbați cablul prelungitor
	Racordurile la motor sau comutatorul nu sunt în ordine	Dispuneți verificarea de către un specialist electrician
	Motorul sau comutatorul defect Dispuneți verificarea de către un specialist electrician
Pânzele de ferăstrău se rup	Tensionarea reglată greșit Reglați tensionarea corectă
	Solicitare prea mare Apropiatți piesa mai lent
	Tip de pânză de ferăstrău greșit Utilizați pânze de ferăstrău corecte
	Piesa nu este ghidată drept Evitați presiunea laterală
Pânza de ferăstrău vibrează, nu este aliniată drept	Suporturile de susținere nu sunt aliniate	Desfaceți şuruburile cu care sunt fixate suporturile. Aduceți suporturile de susținere în poziție perpendiculară și strângeti din nou şuruburile.

Defecte evidente trebuie să fie raportate în termen de 8 zile de la primirea de bunuri, altfel cumpărătorul pierde toate cererile pentru astfel de defecte. Oferim o garanție de pe mașinile noastre cu un tratament adecvat pe durata unei garanții implicite de la data de livrare în așa fel încât vom înlocui fiecare parte în acel moment detectabil într-un rând în material sau manoperă ar fi inutil, gratuit. Pentru părțile care nu ne produc, vom face doar o astfel de garanție, așa cum avem dreptul la pretenții de garanție împotriva furnizorilor. Costurile pentru introducerea de piese noi la cumpărător. Conversie și reducerea creanțe și alte cererile de despăgubire sunt excluse.

εγγύηση GR
