BEDIENUNGSANLEITUNG Deco Flex SL SCHEPPACH

ACHTUNG! Vor Inbetriebnahme die Bedienungsanleitung genau durchlesen! CAUTION! Read the manual carefully before operating this machine! ATTENTION! Lire la notice intégralement avant l’utilisation de la machine! Art.Nr. 5901410901 / 5901410938 AusgabeNr. 5901410901_0003 Rev.Nr. 03/04/2025

Dekupiersäge mit exibler WelleOriginalbetriebsanleitung

Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft!www.scheppach.com 2www.scheppach.com

Erklärung der Symbole auf dem Gerät Warnung - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen. Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden! Gehörschutz tragen! Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken. Achtung! Verletzungsgefahr! Nicht in das laufende Sägeblatt greifen! Das Produkt entspricht den geltenden europäischen Richtlinien. Das Produkt entspricht den geltenden serbischen Richtlinien.www.scheppach.com

12. Reinigung, Wartung und Ersatzteilbestellung ................................................... 22

13. Lagerung ............................................................................................................ 22

14. Entsorgung und Wiederverwertung .................................................................. 22

Hersteller: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Verehrter Kunde, Wir wünschen Ihnen viel Freude und Erfolg beim Arbei- ten mit Ihrem neuen Gerät. Hinweis: Der Hersteller dieses Gerätes haftet nach dem gelten- den Produkthaftungsgesetz nicht für Schäden, die an diesem Gerät oder durch dieses Gerät entstehen bei:

• unsachgemäßer Behandlung,

• Nichtbeachtung der Bedienungsanleitung,

• Reparaturen durch Dritte, nicht autorisierte Fach- kräfte,

• Einbau und Austausch von nicht originalen Ersatz- teilen,

• nicht bestimmungsgemäßer Verwendung,

• Ausfällen der elektrischen Anlage bei Nichtbeach- tung der elektrischen Vorschriften und VDE-Bestim- mungen 0100, DIN 57113 / VDE0113. Beachten Sie: Lesen Sie vor der Montage und vor Inbetriebnahme den gesamten Text der Bedienungsanleitung durch. Diese Bedienungsanleitung soll es Ihnen erleichtern, Ihr Gerät kennenzulernen und dessen bestimmungs- gemäßen Einsatzmöglichkeiten zu nutzen. Die Bedienungsanleitung enthält wichtige Hinweise, wie Sie mit dem Gerät sicher, fachgerecht und wirtschaftlich arbeiten, und wie Sie Gefahren vermeiden, Reparatur- kosten sparen, Ausfallzeiten verringern und die Zuver- lässigkeit und Lebensdauer des Gerätes erhöhen. Zusätzlich zu den Sicherheitsbestimmungen dieser Bedienungsanleitung müssen Sie unbedingt die für den Betrieb des Gerätes geltenden Vorschriften Ihres Landes beachten. Bewahren Sie die Bedienungsanleitung, in einer Plas- tikhülle geschützt vor Schmutz und Feuchtigkeit, bei dem Gerät auf. Sie muss von jeder Bedienungsperson vor Aufnahme der Arbeit gelesen und sorgfältig beach- tet werden. An dem Gerät dürfen nur Personen arbeiten, die im Gebrauch des Gerätes unterwiesen und über die damit verbundenen Gefahren unterrichtet sind. Das gefor- derte Mindestalter ist einzuhalten. Neben den in dieser Bedienungsanleitung enthaltenen Sicherheitshinweisen und den besonderen Vorschrif- ten Ihres Landes sind die für den Betrieb von bauglei- chen Maschinen allgemein anerkannten technischen Regeln zu beachten. Wir übernehmen keine Haftung für Unfälle oder Schä- den, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

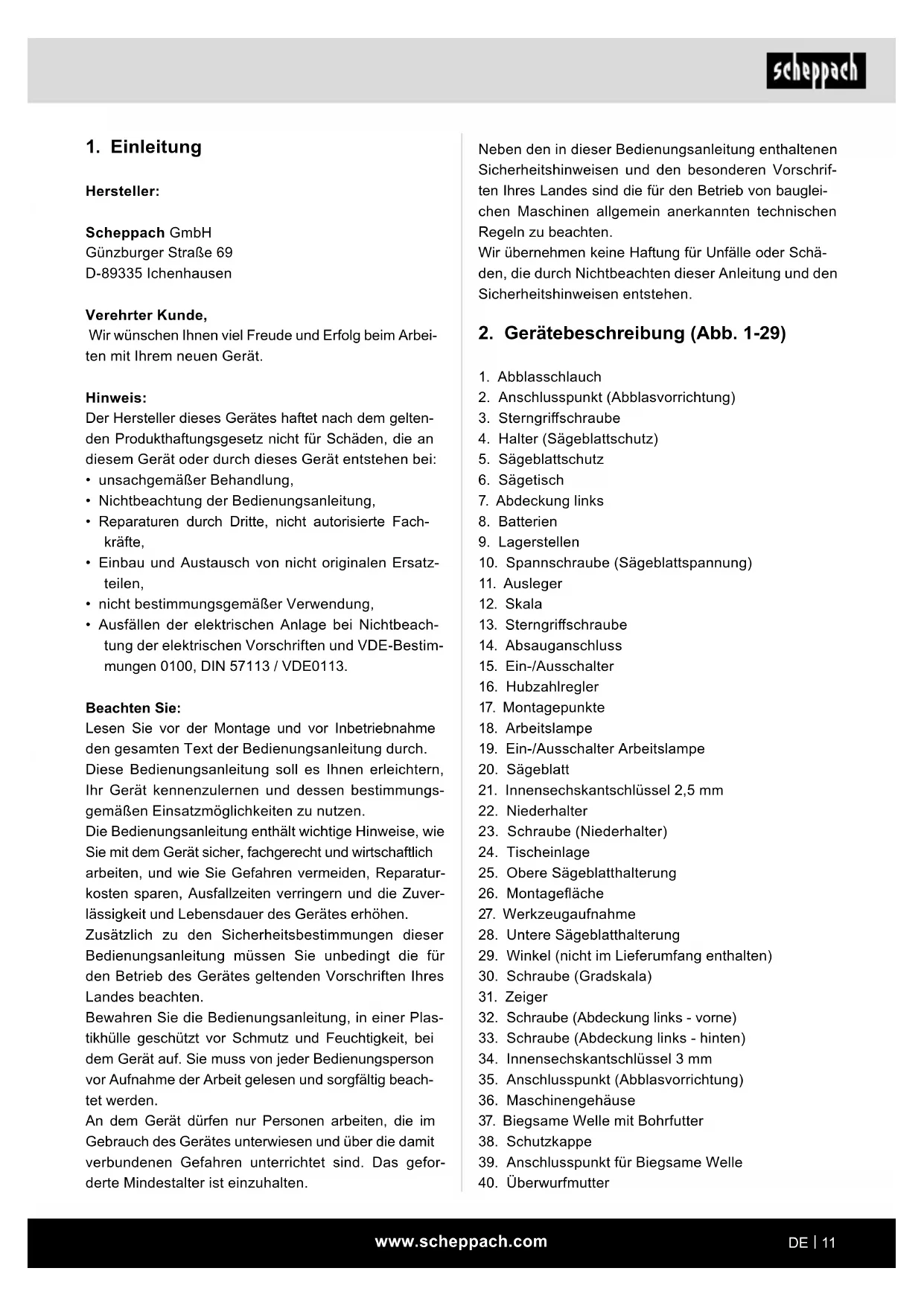

2. Gerätebeschreibung (Abb. 1-29)

2. Anschlusspunkt (Abblasvorrichtung)

3. Sterngri󰀨schraube

4. Halter (Sägeblattschutz)

10. Spannschraube (Sägeblattspannung)

13. Sterngri󰀨schraube

15. Ein-/Ausschalter

19. Ein-/Ausschalter Arbeitslampe

21. Innensechskantschlüssel 2,5 mm

23. Schraube (Niederhalter)

25. Obere Sägeblatthalterung

27. Werkzeugaufnahme

28. Untere Sägeblatthalterung

29. Winkel (nicht im Lieferumfang enthalten)

30. Schraube (Gradskala)

32. Schraube (Abdeckung links - vorne)

33. Schraube (Abdeckung links - hinten)

34. Innensechskantschlüssel 3 mm

35. Anschlusspunkt (Abblasvorrichtung)

36. Maschinengehäuse

37. Biegsame Welle mit Bohrfutter

39. Anschlusspunkt für Biegsame Welle

40. Überwurfmutterwww.scheppach.com

• Innensechskantschlüssel 2,5 mm (21)

• Biegsame Welle mit Bohrfutter (37)

• Werkzeugaufnahme (27)

• Werkzeugaufnahme Unterteil (2x) (27.1)

• Werkzeugaufnahme Oberteil (2x) (27.2)

• Schrauben für Werkzeugaufnahme (4x) (27.3)

• Innensechskantschrauben für Werkzeugaufnahme (4x) (27.4)

• Beilagescheibe (2x) (a)

• Sicherungsmutter (b)

• Originalbetriebsanleitung

4. Bestimmungsgemäße Verwendung

Die Dekupiersäge dient zum Schneiden von kantigen Hölzern oder anderen Werksto󰀨en wie z.B. Plexiglas, GFK, Schaumsto󰀨, Gummi, Leder und Kork. Verwen- den Sie die Säge nicht zum Schneiden von Rundmate- rial. Rundmaterial kann leicht verkanten. Verletzungsgefahr! Teile können herausgeschleu- dert werden! Das Gerät darf nur nach seiner Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwen- dung ist nicht bestimmungsgemäß. Für daraus hervor- gerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller. Bitte beachten Sie, dass unsere Geräte bestimmungs- gemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

• Es dürfen nur für die Maschine geeignete Sägeblät- ter verwendet werden.

• Bestandteil der bestimmungsgemäßen Verwendung ist auch die Beachtung der Sicherheitshinweise, so- wie die Montageanleitung und Betriebshinweise in der Bedienungsanleitung.

• Personen, die die Maschine bedienen und warten, müssen mit dieser vertraut und über mögliche Ge- fahren unterrichtet sein.

• Darüber hinaus sind die geltenden Unfallverhü- tungsvorschriften genauestens einzuhalten.

• Sonstige allgemeine Regeln in arbeitsmedizini- schen und sicherheitstechnischen Bereichen sind zu beachten.

• Veränderungen an der Maschine schließen eine Haftung des Herstellers und daraus entstehende Schäden gänzlich aus. Restrisiken Auch wenn Sie dieses Elektrowerkzeug vor- schriftsmäßig bedienen, bleiben immer Restrisi- ken bestehen. Folgende Gefahren können im Zu- sammenhang mit der Bauweise und Ausführung dieses Elektrowerkzeuges auftreten:

• Lungenschäden, falls keine geeignete Staubschutz- maske getragen wird.

• Gehörschäden, falls kein geeigneter Gehörschutz getragen wird.

• Unfallgefahr durch Handkontakt in nicht abgedeck- tem Schneidbereich des Werkzeuges.

• Verletzungsgefahr beim Werkzeugwechsel (Schnitt- gefahr).

• Quetschen der Finger.

• Gefährdung durch Rückschlag.

• Kippen des Werkstückes aufgrund einer unzurei- chenden Werkstückauageäche.

• Berühren des Schneidwerkzeuges.

• Herausschleudern von Astteilen und Werkstückteilen.

5. Sicherheitshinweise

5.1 Allgemeine Sicherheitshinweise für Elektro-

werkzeuge m WARNUNG! Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebilderungen und technischen Daten, mit denen dieses Elektrowerkzeug ver- sehen ist. Versäumnisse bei der Einhaltung der nach- folgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anwei- sungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begri󰀨 „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) oder auf akkube- triebene Elektrowerkzeuge (ohne Netzleitung).www.scheppach.com

1. Arbeitsplatzsicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen. b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube benden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. c) Halten Sie Kinder und andere Personen wäh- rend der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlieren.

2. Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwen- den Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unverän- derte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages. b) Vermeiden Sie Körperkontakt mit geerdeten Oberächen wie von Rohren, Heizungen, Her- den und Kühlschränken. Es besteht ein erhöh- tes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist. c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektri- schen Schlages. d) Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, auf- zuhängen oder um den Stecker aus der Steck- dose zu ziehen. Halten Sie die Anschlusslei- tung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder ver- wickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages. e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungslei- tungen, die auch für den Außenbereich geeig- net sind. Die Anwendung einer für den Außenbe- reich geeigneten Verlängerungsleitung verringert das Risiko eines elektrischen Schlages. f) Wenn der Betrieb des Elektrowerkzeugs in feuchter Umgebung nicht vermeidbar ist, ver- wenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters ver- mindert das Risiko eines elektrischen Schlages.

3. Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einuss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerk- zeuges kann zu ernsthaften Verletzungen führen. b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeugs, ver- ringert das Risiko von Verletzungen. c) Vermeiden Sie eine unbeabsichtigte Inbetrieb- nahme. Vergewissern Sie sich, dass das Elek- trowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeugs den Finger am Schalter haben oder das Elektrowerkzeug ein- geschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen. d) Entfernen Sie Einstellwerkzeuge oder Schrau- benschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Teil des Elektrowerk- zeugs bendet, kann zu Verletzungen führen. e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und hal- ten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren. f) Tragen Sie geeignete Kleidung. Tragen Sie kei- ne weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen er- fasst werden. g) Wenn Staubabsaug- und -au󰀨angeinrichtun- gen montiert werden können, sind diese anzu- schließen und richtig zu verwenden. Verwendung einer Staubabsaugung kann Gefähr- dungen durch Staub verringern.www.scheppach.com

h) Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheits- regeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Han- deln kann binnen Sekundenbruchteilen zu schwe- ren Verletzungen führen.

4. Verwendung und Behandlung des Elektro-

werkzeuges a) Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für Ihre Arbeit das dafür be- stimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich. b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist ge- fährlich und muss repariert werden. c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie einen abnehmbaren Akku, bevor Sie Geräteeinstellungen vorneh- men, Einsatzwerkzeugteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorsichts- maßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeugs. d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerk- zeug benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. e) Pegen Sie Elektrowerkzeuge und Einsatz- werkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Elektrowerkzeuges reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elek- trowerkzeugen. f) Halten Sie Schneidwerkzeuge scharf und sau- ber. Sorgfältig gepegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weni- ger und sind leichter zu führen. g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedin- gungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefähr- lichen Situationen führen. h) Halten Sie Gri󰀨e und Gri󰀨ächen trocken, sauber und frei von Öl und Fett. Rutschige Grif- fe und Gri󰀨ächen erlauben keine sichere Bedie- nung und Kontrolle des Elektrowerkzeugs in un- vorhergesehenen Situationen.

a) Lassen Sie Ihr Elektrowerkzeug nur von quali- ziertem Fachpersonal und nur mit Original- Ersatzteilen reparieren. Damit wird sicherge- stellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt. WARNUNG Dieses Elektrowerkzeug erzeugt während des Betrie- bes ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive me- dizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu ver- ringern, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller vom medi- zinischen Implantat zu konsultieren, bevor das Elektro- werkzeug bedient wird.

5.2 Sicherheitshinweise für Dekupiersägen

• In einem Notfall die Maschine direkt ausschalten und den Netzstecker ziehen.

• Beachten Sie alle diese Hinweise, bevor und wäh- rend Sie mit der Säge arbeiten.

• Verwenden Sie die Säge nicht zum Brennholzsägen.

• Die Maschine ist mit einem Sicherheitsschalter gegen Wiedereinschalten nach Spannungsabfall ausgerüstet.

• Ist ein Verlängerungskabel erforderlich, so verge- wissern Sie sich, dass dessen Querschnitt für die Stromaufnahme der Säge ausreichend ist. Mindest- querschnitt 1,5 mm

• Kabeltrommel nur im abgerollten Zustand verwenden.

• An der Maschine tätige Personen dürfen nicht ab- gelenkt werden.

• Die Sägeblätter dürfen in keinem Fall nach dem Ausschalten des Antriebs durch seitliches Gegen- drücken gebremst werden.www.scheppach.com

• Werkstücke, die kleiner als der Sägeblattschutz sind, können zu Verletzungen an Händen und Fin- gern führen. Geeignete Hilfsmittel verwenden!

• Vermeiden Sie verkrampfte Handpositionen beim Füh- ren des Werkstücks und Positionen, in denen ein Aus- rutschen die Hand direkt ins Sägeblatt führen würde.

• Legen Sie das Sägeblatt immer so ein, dass die Zähne nach unten zum Sägetisch hinweisen.

• Stellen Sie immer die korrekte Blattspannung ein, um ein Reißen der Sägeblätter zu vermeiden.

• Gehen Sie besonders vorsichtig beim Schneiden von Material mit unregelmäßigen Schnittprolen vor.

• Beim Zurückziehen des Werkstücks können sich Zähne in der Schnittfuge verhaken, besonders wenn die Sägespäne die Fuge blockieren. In diesem Fall sollten Sie die Säge abstellen, den Netzstecker zie- hen, mit einem Keil die Schnittfuge ö󰀨nen und das Werkstück abziehen.

• Verlassen Sie den Arbeitsplatz niemals, ohne die Säge vorher abzustellen. Warten Sie, bis die Säge zum Stillstand gekommen ist.

• Setzen, kleben oder bauen Sie keine Teile am Ar- beitstisch zusammen, während die Säge läuft.

• Säge erst nach Freimachen des Arbeitstisches von Materialresten und Werkzeugen einschalten. Las- sen Sie nur das zu bearbeitende Werkstück und et- waige Arbeitshilfen (Keile) auf dem Werktisch.

• Tragen Sie immer eine Schutzbrille.

• Halten Sie die Finger in einem sicheren Abstand vom Sägeblatt.

• Führen Sie das Werkstück sicher und fest und las- sen Sie es zu keinem Zeitpunkt locker.

• Verlassen Sie den Arbeitsplatz niemals, ohne vor- her die Säge abzustellen.

• Lassen Sie sich von Ihrer Vertrautheit mit der Säge nicht zu Unachtsamkeit verleiten. Durch Unacht- samkeit kann es bereits innerhalb von Sekunden- bruchteilen zu schweren Verletzungen kommen. Bewahren Sie die Sicherheitshinweise gut auf.

5.3 Sicherheitshinweise zum Umgang mit Batte-

1. Jederzeit darauf achten, dass die Batterien mit der

richtigen Polarität (+ und –) eingesetzt werden, wie sie auf der Batterie angegeben ist.

2. Batterien nicht kurzschließen.

3. Nicht wiederauadbare Batterien nicht laden.

4. Batterie nicht überentladen!

• Bauen Sie nur gut geschärfte, rissfreie und nicht verformte Sägeblätter ein.

• Fehlerhafte Sägeblätter müssen sofort ausge- tauscht werden.

• Benützen Sie keine Sägeblätter, die den in dieser Gebrauchsanweisung angegebenen Kenndaten nicht entsprechen.

• Es ist sicherzustellen, dass alle Einrichtungen, die das Sägeblatt verdecken, einwandfrei arbeiten.

• Sicherheitseinrichtungen an der Maschine dürfen nicht demontiert oder unbrauchbar gemacht werden.

• Beschädigte oder fehlerhafte Schutzeinrichtungen sind unverzüglich auszutauschen.

• Schneiden Sie keine Werkstücke, die zu klein sind, um sie sicher in der Hand zu halten.

• Die Maschine nicht soweit belasten, dass sie zum Stillstand kommt.

• Drücken Sie das Werkstück immer fest gegen die Arbeitsplatte.

• Entfernen Sie nie lose Splitter, Späne oder einge- klemmte Holzteile bei laufendem Sägeblatt.

• Zum Beheben von Störungen am blockierten Ein- satzwerkzeug die Maschine ausschalten. Netzste- cker ziehen. Entfernen Sie die Blockade. Achtung! Verletzungsgefahr durch Sägeblatt! Tragen Sie Schutzhandschuhe! Führen Sie einen Probelauf ohne Werkstück durch. Achten Sie darauf, dass kei- ne ungewöhnlichen Geräusche oder Schwingungen auftreten. Ist dies der Fall, schalten Sie das Gerät aus und wenden sich an den Hersteller.

• Umrüstungen, sowie Einstell-, Mess- und Reini- gungsarbeiten nur bei abgeschaltetem Motor durch- führen. Netzstecker ziehen.

• Überprüfen Sie vor dem Einschalten, dass die Schlüssel und Einstellwerkzeuge entfernt sind.

• Beim Verlassen des Arbeitsplatzes den Motor aus- schalten und Netzstecker ziehen.

• Elektroinstallationen, Reparaturen und Wartungsar- beiten dürfen nur von Fachleuten ausgeführt werden.

• Sämtliche Schutz- und Sicherheitseinrichtungen müssen nach abgeschlossener Reparatur oder Wartung sofort wieder montiert werden.

• Die Sicherheits-, Arbeits-, und Wartungshinweise des Herstellers, sowie die in den Technischen Daten angegebenen Abmessungen, müssen eingehalten werden.

• Die einschlägigen Unfallverhütungsvorschriften und die sonstigen, allgemein anerkannten sicherheits- technischen Regeln müssen beachtet werden.

• Die Säge ist nur zur Aufstellung in Innenräumen ge- dacht.www.scheppach.com

Netzspannung 230-240 V~/50 Hz Leistungsaufnahme 70 W (S1*) 90 W (S2 15min**) Hubzahl 550-1500 min

Hubbewegung 18 mm Abmessung L x B x H 665 x 310 x 340 mm Tisch schwenkbar 0° bis 45° nach links/rechts Tischgröße 254 x 407 mm Sägeblattlänge ca. (zwischen beiden Pins) 127 mm Ausladung Sägearm 405 mm Schnitthöhe max. bei 90° 50 mm Schnitthöhe max. bei 45° 20 mm Schutzart IP20 Absaugstutzen ø 34,5 mm Gewicht 8,1 kg Technische Änderungen vorbehalten! *Betriebsart S1 (Dauerbetrieb) Die Maschine kann dauerhaft mit der angegebenen Leistung betrieben werden. **Betriebsart S2 (Kurzzeitbetrieb) Die Maschine darf kurzzeitig mit der angegebenen Leistung betrieben werden. Geräuschemissionswerte Geräusch Die Geräuschwerte wurden entsprechend EN 62841- 1:2015 ermittelt. Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken. Schalldruckpegel L

81,7, dB Unsicherheit K

3 dB Schallleistungspegel L

94,7 dB Unsicherheit K

5. Alte und neue Batterien sowie Batterien unter-

schiedlichen Typs oder Herstellers nicht mischen! Alle Batterien eines Satzes gleichzeitig wechseln.

6. Verbrauchte Batterien unverzüglich aus dem Ge-

rät entfernen und richtig entsorgen! Werfen Sie Batterien nicht in den Hausmüll. Defekte oder verbrauchte Batterien müssen gemäß Richtlinie 2006/66/EC recycelt werden. Geben Sie Batterien und / oder das Gerät über die angebotene Sammeleinrichtungen zurück. Über Entsorgungsmöglichkeiten können Sie sich bei Ih- rer Gemeinde- oder Stadtverwaltung informieren.

7. Batterien nicht erhitzen!

8. Nicht direkt an Batterien schweißen oder löten!

9. Batterien nicht auseinandernehmen!

10. Batterien nicht deformieren!

11. Batterien nicht ins Feuer werfen!

12. Batterien außerhalb der Reichweite von Kindern

13. Kindern nicht ohne Aufsicht das Wechseln von

Batterien gestatten!

14. Bewahren Sie Batterien nicht in der Nähe von

Feuer, Herden oder anderen Wärmequellen auf. Legen Sie die Batterie nicht in direkte Sonnenein- strahlung, benutzen oder lagern Sie diese nicht bei heißem Wetter in Fahrzeugen.

15. Unbenutzte Batterien in der Originalverpackung

aufbewahren und von Metallgegenständen fern- halten. Ausgepackte Batterien nicht mischen oder durcheinander werfen! Dies kann zum Kurz- schluss der Batterie und damit zu Beschädigun- gen, zu Verbrennungen oder gar zu Brandgefahr führen.

16. Batterien aus dem Gerät entnehmen, wenn dieses

für längere Zeit nicht benutzt wird, außer es ist für Notfälle!

17. Batterien, die ausgelaufen sind NIEMALS ohne

entsprechenden Schutz anfassen. Wenn die aus- gelaufene Flüssigkeit mit der Haut in Berührung kommt, sollten Sie die Haut in diesem Bereich so- fort unter laufendem Wasser abspülen. Verhindern Sie in jedem Fall, dass Augen und Mund mit der Flüssigkeit in Berührung kommen. Suchen Sie in einem solchen Fall bitte umgehend einen Arzt auf.

18. Batteriekontakte und auch die Gegenkontakte im

Gerät vor dem Einlegen der Batterien reinigen.www.scheppach.com

7.2 Allgemeine Hinweise

• Vor Inbetriebnahme müssen alle Abdeckungen und Sicherheitsvorrichtungen ordnungsgemäß montiert sein.

• Das Sägeblatt muss frei laufen können.

• Bei bereits bearbeitetem Holz auf Fremdkörper wie z.B. Nägel oder Schrauben usw. achten.

• Bevor Sie den Ein-/Ausschalter betätigen, vergewis- sern Sie sich, ob das Sägeblatt richtig montiert ist und bewegliche Teile leichtgängig sind.

• Überzeugen Sie sich vor dem Anschließen der Ma- schine, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.

• Schließen Sie die Maschine nur an eine ordnungs- gemäß installierte Schutzkontakt- Steckdose an, die mit mindestens 10 A abgesichert ist.

7.3 Montage der Dekupiersäge auf einer Werk-

bank (Abb. 5.1-5.2) Zur Montage benötigen Sie:

• Sechskantschraube M6 (4x)

• Sechskantmutter M6 (4x)

• Unterlegscheibe Ø 6,4 mm (8x)

• Bohrschablone (Abb. 5.2) Das Montagematerial ist nicht im Lieferumfang enthalten. Die Länge der zu verwendeten Schrauben variiert je nach Dicke der Tischplatte. WARNUNG Verletzungsgefahr! Ziehen Sie vor allen Montagearbei- ten an der Dekupiersäge den Netzstecker.

1. Montieren Sie die Dekupiersäge auf einem massi-

ven Werktisch aus Holz. Dadurch kann eine starke Geräuschentwicklung durch Vibrationen vermie- den werden.

2. Markieren Sie die Bohrlöcher mithilfe der Abmes-

3. Bohren Sie 4 Löcher (Durchmesser 6 mm) in den

4. Verschrauben Sie die Dekupiersäge mit dem

Werktisch mit der Sechskantschraube (E) durch die Montagepunkte (Abb. 3 Pos. 17) in folgender Reihenfolge (Abb. 5.1): D Sechskantmutter C Unterlegscheibe A Dekupiersäge B Werktisch C Unterlegscheibe E Sechskantschraube

5. Ziehen Sie zuerst die Sechskantmutter (D) fest an.

Die angegebenen Werte sind Emissionswerte und müssen damit nicht zugleich auch sichere Arbeitsplatz- werte darstellen. Obwohl es eine Korrelation zwischen Emissions- und Immissionspegeln gibt, kann daraus nicht zuverlässig abgeleitet werden, ob zusätzliche Vor- sichtsmaßnahmen notwendig sind oder nicht. Faktoren, welche den derzeitigen am Arbeitsplatz vorhandenen Immissionspegel beeinussen können, beinhalten die Dauer der Einwirkungen, die Eigenart des Arbeitsrau- mes, andere Geräuschquellen usw., z.B. die Anzahl der Maschinen und von anderen benachbarten Vorgängen. Die zuverlässigen Arbeitsplatzwerte können ebenso von Land zu Land variieren. Diese Information soll je- doch den Anwender befähigen, eine bessere Abschät- zung von Gefährdung und Risiko vorzunehmen. Beschränken Sie die Geräuschentwicklung auf ein Minimum!

• Verwenden Sie nur einwandfreie Geräte.

• Warten und reinigen Sie das Gerät regelmäßig.

• Passen Sie Ihre Arbeitsweise dem Gerät an.

• Überlasten Sie das Gerät nicht.

• Lassen Sie das Gerät gegebenenfalls überprüfen.

• Schalten Sie das Gerät aus, wenn es nicht benutzt wird. Geeignete Sägeblätter Es können alle handelsüblichen Sägeblätter mit einer Mindestlänge von 133 mm mit und ohne Stift einge- setzt werden.

7. Vor Inbetriebnahme

• Ö󰀨nen Sie die Verpackung und nehmen Sie das Ge- rät vorsichtig heraus.

• Entfernen Sie das Verpackungsmaterial sowie Ver- packungs- und Transportsicherungen (falls vorhan- den).

• Überprüfen Sie, ob der Lieferumfang vollständig ist.

• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden.

• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf. WARNUNG Gerät und Verpackungsmaterialien sind kein Kin- derspielzeug! Kinder dürfen nicht mit Kunststo󰀨- beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!www.scheppach.com

4. Überprüfen Sie die Position der Sägeblattstifte in

den Sägeblatthalterungen (25/28).

5. Spannen Sie das Sägeblatt (20) mit der Spann-

schraube (10), indem Sie diese im Uhrzeigersinn drehen. Überprüfen Sie die Spannung des Säge- blattes (20). (Abb.16)

6. Setzen Sie die Tischeinlage (24) wieder ein. (siehe 8.1.1)

8.1.4 Demontage des Sägeblattes ohne Stifte

(Abb. 1, 9, 10, 18, 19, 20)

1. Zur Entnahme des Sägeblattes nehmen Sie die

Tischeinlage (24) nach oben ab. (Siehe 8.1.1)

2. Lösen Sie zuerst die Spannung, indem Sie die

Spannschraube (10) gegen den Uhrzeigersinn drehen. (Abb.16)

3. Drücken Sie den Ausleger (11) leicht nach unten.

4. Entfernen Sie das Sägeblatt, indem Sie es nach

vorne aus den Halterungen und durch die Ö󰀨nung im Tisch ziehen.

5. Sägeblatt aus der Werkzeugaufnahme entfernen.

8.1.5 Einsetzen des Sägeblattes ohne Stifte

(optional) (Abb. 1, 3, 16, 18, 19, 20) Die Zähne des Sägeblattes müssen immer nach unten zeigen.

1. Für Sägeblätter ohne Stifte verwenden Sie die

Montageäche (26). (Abb.3)

2. Platzieren Sie die Werkzeugaufnahme (27) in der

dafür vorgesehene Montageäche (26) im Tisch (6). (siehe Abb.18).

3. Schieben Sie das Sägeblatt in die Ö󰀨nung der

Werkzeugaufnahme (27) ein und ziehen Sie die zwei Innensechskantschrauben (Abb. 18) fest an. Achten Sie darauf, dass das Sägeblatt zentriert geklemmt wird.

4. Führen Sie das Sägeblatt mit montierter Werk-

zeugaufnahme durch die Ö󰀨nung im Tisch.

5. Drücken Sie den Ausleger (11) der Säge etwas

nach unten (Abb. 20, F) und xieren Sie das an- dere Ende der Werkzeugaufnahme in der oberen Halterung.

6. Spannen Sie das Sägeblatt (20) mit der Spann-

schraube (10), indem Sie diese im Uhrzeigersinn drehen. (Abb.16)

7. Setzen Sie die Tischeinlage (24) wieder ein. (siehe

WARNUNG Verletzungsgefahr! Ziehen Sie vor allen Montagearbei- ten an der Dekupiersäge den Netzstecker.

8.1 Montage / Wechsel des Sägeblattes (Abb. 6-11)

WARNUNG Um Verletzungen durch ein versehentliches Star- ten zu vermeiden: Drücken Sie vor dem Entfernen oder Auswechseln des Sägeblattes immer die Taste „0“ und ziehen Sie den Netzstecker aus der Steckdose.

8.1.1 Tischeinlage entfernen / einsetzen (Abb. 6-11)

1. Lösen Sie die Sterngri󰀨schraube (3).

2. Stellen Sie den Sägeblattschutz (5) ganz nach oben.

3. Fassen Sie unter den Sägetisch (6) und drücken

die Tischeinlage (24) nach oben.

4. Nun kann die Tischeinlage (24) entfernt werden.

Achten Sie beim Einsetzen der Tischeinlage (24) auf die Position des Sägespalts. Die Tischeinlage (24) muss wie in Abb. 8 eingesetzt werden. Ansonsten kann die Maschine bei Gehrungsschnitten beschädigt werden.

8.1.2 Demontage des Sägeblattes mit Stiften

(Abb. 8-11, 16, 18- 20)

1. Zur Entnahme des Sägeblattes (20) nehmen Sie

die Tischeinlage (24) nach oben ab. (siehe 8.1.1)

2. Lösen Sie zuerst die Spannung, indem Sie den

Spannschraube (10) gegen den Uhrzeigersinn drehen. (Abb.16)

3. Halten Sie das Sägeblatt fest und drücken Sie den

Ausleger (11) leicht nach unten (siehe Abb. 9).

4. Ziehen Sie das Sägeblatt aus der oberen und un-

teren Sägeblatthalterung (25/28).

8.1.3 Montage des Sägeblattes mit Stiften

(Abb. 8-11, 16; 18-20) Die Zähne des Sägeblattes müssen immer nach unten zeigen.

1. Führen Sie ein Ende des Sägeblattes (20) durch die

Ö󰀨nung im Tisch. Führen Sie die Stifte des Säge- blattes (20) in die entsprechenden Aussparungen der oberen und unteren Sägeblatthalterung (25/28).

2. Setzen Sie das Sägeblatt (20) zuerst in der unte-

ren Sägeblatthalterung (28) ein.

3. Drücken Sie den Ausleger (11) leicht nach unten

(siehe Abb. 9). Setzen Sie das Sägeblatt (20) in die obere Sägeblatthalterung (25) ein.www.scheppach.com

7. Setzen Sie die Tischeinlage (24) wieder ein. (siehe

8.4 Montage der Werkzeugaufnahme (Abb.23)

1. Schrauben Sie die Innensechskantschraube (27.4)

in die dafür vorgesehenen Bohrung der Werk- zeugaufnahme (27.1).

2. Wieder holen Sie den Vorgang auf der gegenüber-

3. Legen Sie das Oberteil der Werkzeugaufnahme

(27.2) auf das Unterteil der Werkzeugaufnahme (27.1).

4. Schrauben Sie die zwei Teile mit den mitgeliefer-

ten Schrauben (27.3) zusammen.

8.5 Feineinstellung der Winkelskala (Abb. 12)

ACHTUNG Überprüfen Sie die Einstellung der Winkelskala, bevor Sie mit dem Gerät arbeiten.

1. Verwenden Sie zum Einstellen des Sägetisches

einen 90°-Winkel (29) (nicht im Lieferumfang ent- halten). Legen Sie diesen am Sägetisch und am Sägeblatt an (Abb. 12).

2. Lösen Sie die Sterngri󰀨schraube (13). Den Säge-

tisch (6) soweit verstellen, bis der Winkel zwischen Sägeblatt (20) und dem Sägetisch (6) 90° beträgt.

3. Ziehen Sie die Sterngri󰀨schraube (13) wieder fest.

4. Lösen Sie die Schraube (30) und drehen Sie den

Zeiger (31) auf die 0°-Markierung.

5. Führen Sie einen Probeschnitt durch. Prüfen Sie

den Winkel am Werkstück mit einem Winkelmes- ser (nicht im Lieferumfang enthalten). Justieren Sie gegebenenfalls den Zeiger (31) nach.

8.6 Montage des Sägeblattschutzes (Abb. 6)

1. Montieren Sie den Sägeblattschutz (5) an den

Halter (4). Stecken Sie die Schraube (46) durch die Bohrung im Halter (4) und ziehen diese mithil- fe eines Kreuzschlitzschraubendrehers und einem Schraubenschlüssel (nicht im Lieferumfang ent- halten) fest.

8.7 Einstellen des Niederhalters (Abb. 7)

HINWEIS: Der Niederhalter (22) muss immer entspre- chend der Werkstückhöhe angepasst werden. Das Werkstück sollte dabei jedoch nicht geklemmt werden, sondern frei beweglich bleiben. Der Niederhalter (22) dient als Sicherung, dass das Werkstück nicht nach oben gerissen werden kann und dabei das Sägeblatt (20) zerstört.

8.2 Überprüfung der Spannung des Sägeblattes

WARNUNG Überprüfen Sie regelmäßig und nach dem Einset- zen eines Sägeblattes die Blattspannung. Spannen Sie das Sägeblatt nach dessen Montage, indem Sie die Spannschraube (10) im Uhrzeigersinn drehen. Sollte die Blattspannung zu gering oder zu hoch sein, gehen Sie wie folgt vor:

• Drehen Sie die Spannschraube (10) im Uhrzeiger- sinn, um die Spannung zu erhöhen und gegen den Uhrzeigersinn um diese zu verringern. (Abb. 16) Das Sägeblatt sollte bei richtiger Spannung einen hel- len Ton beim „Anzupfen“, wie bei einer Saite, abgeben.

8.3 Montage / Wechsel des Schleifbands

8.3.1 Entnahme des Schleifbands (Abb. 23-25)

1. Zur Entnahme des Schleifbands nehmen Sie die

Tischeinlage (24) nach oben ab.

2. Lösen Sie zuerst die Spannung, indem Sie die

Spannschraube (10) gegen den Uhrzeigersinn drehen. (Abb.16)

3. Drücken Sie den Ausleger (11) leicht nach unten.

4. Entfernen Sie das Schleifband, indem Sie es nach

vorne aus den Halterungen und durch die Ö󰀨nung im Tisch ziehen.

5. Schleifband (d) aus der Werkzeugaufnahme (27)

8.3.2 Einsetzten des Schleifbands in die Halterun-

gen (Abb. 23-25) Das Schleifband muss in Richtung des Anwenders zei- gen siehe (Abb.23-25).

1. Für Schleifbänder verwenden Sie die Montage-

2. Platzieren Sie die Werkzeugaufnahme (27) in der

dafür vorgesehenen Aussparungen im Tisch (6).

3. Schieben Sie das Schleifband in die Ö󰀨nung der

Werkzeugaufnahme (27) ein und ziehen Sie die zwei Kreuzschlitzschrauben (27.3) fest an. Achten Sie darauf, dass das Schleifband zentriert ge- klemmt wird (siehe Abb. 23/24).

4. Führen Sie das Schleifband mit montierter Werk-

zeugaufnahme durch die Ö󰀨nung im Tisch.

5. Drücken Sie den Ausleger (11) der Säge etwas nach

unten (Abb. 20, F) und xieren Sie das andere Ende der Werkzeugaufnahme in der oberen Halterung.

6. Spannen Sie das Schleifband (d) mit der Spann-

schraube (10), indem Sie diese im Uhrzeigersinn drehen. (Abb.16)www.scheppach.com

• Durch eine vorsichtige Arbeitsweise wird die Le- bensdauer des Sägeblatts erhöht.

9.2 Hubzahlregler (Abb. 2)

Mit dem Hubzahlregler (16) können Sie die Hubzahl entsprechend des zu schneidenden Materials einstel- len. Für weiches Material empfehlen wir hohe Hubzah- len, für hartes Material niedrige Hubzahlen. Drehen Sie den Hubzahlregler (16) im Uhrzeigersinn, erhöhen Sie die Hubzahl. Durch Drehen gegen den Uhrzeigersinn verringern Sie die Hubzahl.

9.3 Durchführung von Innenschnitten

Mit dieser Dekupiersäge sind Innenschnitte in Werk- stücke möglich, ohne dass die Außenseite oder der Umfang des Werkstücks beschädigt wird.

1. Entfernen Sie das Sägeblatt (20), wie unter 8.1 be-

2. Bohren Sie ein Loch in das Werkstück.

3. Legen Sie das Werkstück mit der Bohrung über die

Ö󰀨nung der Tischeinlage (24) auf den Sägetisch (6).

4. Installieren Sie das Sägeblatt (20) (wie unter 8.1

beschrieben) durch die Bohrung im Werkstück und stellen Sie die Blattspannung ein.

5. Entfernen Sie nach Beendigung der Innenschnitte

das Sägeblatt (20) von den Blatthalterungen (wie unter 8.1 beschrieben).

6. Nehmen Sie das Werkstück vom Tisch.

9.4 Durchführen von Gehrungsschnitten (Abb. 14)

WARNUNG Seien Sie beim Durchführen von Gehrungsschnitten besonders vorsichtig. Durch die Neigung des Sägeti- sches wird ein Abrutschen begünstigt. Es besteht Ver- letzungsgefahr.

1. Zur Durchführung von Gehrungsschnitten passen

Sie den Abstand des am Niederhalter (22) mon- tierten Sägeblattschutzes (5) zum Arbeitstisch entsprechend an.

2. Schwenken Sie den Tisch, indem Sie die Stern-

gri󰀨schraube (13) lösen und den Sägetisch (6) in die gewünschte Lage kippen.

3. Ziehen Sie die Sterngri󰀨schraube (13) an.

9.5 Arbeiten mit dem Schleifband

Mit dieser Dekupiersäge sind Schleifarbeiten an der Innen- und Außenseite des Werkstücks möglich.

1. Lösen Sie zum Einstellen des Niederhalters (22)

die Sterngri󰀨schraube (3).

2. Stellen Sie den Niederhalter (22) entsprechend

der Werkstückhöhe ein.

3. Ziehen Sie die Sterngri󰀨schraube (3) wieder fest.

8.8 Montage der Abblasvorrichtung (Abb. 8)

1. Stellen Sie sicher, dass der Sägeblattschutz (5)

2. Stecken Sie den Abblasschlauch (1) auf die An-

schlusspunkte (2) und (35), wie in Abb. 8 dargestellt.

8.9 Einsetzen der Batterien in die Arbeitslampe

1. Entfernen Sie die Abdeckung des Batteriefaches,

in dem Sie diese entriegeln und nach oben weg- klappen.

2. Setzen Sie die mitgelieferten Batterien (8) ein.

Achtung: Polung beachten!

3. Montieren Sie den Deckel des Batteriefaches in

umgekehrter Reihenfolge.

8.10 Späneabsaugung (Abb. 13)

ACHTUNG: Betreiben Sie das Produkt nur mit einer geeigneten Späneabsauganlage. Verwenden Sie kei- nen Haushaltsstaubsauger. Schließen Sie eine geeignete Späneabsauganlage (nicht im Lieferumfang enthalten) am Absauganschluss (14) an. ACHTUNG: Überprüfen und reinigen Sie regelmäßig die Absaugkanäle.

m Achtung! Vor der Inbetriebnahme das Produkt unbedingt komplett montieren!

9.1 Allgemeine Hinweise

• Die Säge schneidet Holz nicht selbsttätig. Der Be- nutzer ermöglicht das Schneiden durch Führung des Holzes in das bewegte Sägeblatt.

• Die Zähne schneiden das Holz nur beim Abwärtshub.

• Das Holz muss langsam in das Sägeblatt geführt wer- den, da die Zähne des Sägeblattes sehr klein sind.

• Jede Person, die mit der Säge umgehen will, be- nötigt eine gewisse Lernzeit. Während dieser Zeit werden sicher einige Blätter brechen.

• Beim Schneiden von dickeren Hölzern ist besonders zu beachten, dass das Sägeblatt nicht gebogen oder verdreht wird.www.scheppach.com

9.5.1 Schleifarbeiten an der Innen- und Außensei-

1. Montieren Sie das Schleifband, wie unter 8.3 be-

2. Zur Durchführung von Schleifarbeiten passen Sie

den Abstand des Niederhalter (22) zum Arbeits- tisch (6) entsprechend an.

3. Führen Sie unter gleichmäßigem Druck das Werk-

stück vorsichtig an das Schleifband (d) heran.

4. Entnehmen Sie nach Beendigung der Schleifarbei-

ten das Schleifband (wie unter 8.3 beschrieben). Achtung: Bei zu starkem Druck kann das Schleifband reißen.

9.6 Betrieb Arbeitslampe (Abb. 4)

• Betätigen Sie den Ein-/Ausschalter (19), um die Ar- beitslampe (18) ein- und auszuschalten.

9.7 Arbeiten mit der biegsamen Welle (Abb. 26-28)

• Schutzkappe (38) entfernen (Abb. 26).

• Biegsame Welle (37) auf den Anschlusspunkt (39) aufsetzen und fest Schrauben. (Abb. 27).

• Werkzeug in das Bohrfutter spannen (D 3,2 mm).

• Biegsame Welle am Gri󰀨 festhalten und die Dreh- zahlregulierung wie unter (9.2 / 9.9) beschrieben einstellen.

• Nach Beenden der Arbeit nehmen Sie die biegsame Welle wieder ab und schrauben die Schutzkappe (38) wieder auf.

• Achtung: Bei Arbeiten mit der biegsamen Welle das Sägeblatt mit dem Blattschutz (5) abdecken.

9.8 Ein-/Ausschalter (15) (Abb. 2)

• Einschalten: Drücken Sie die grüne Taste „I“.

• Ausschalten: Drücken Sie die rote Taste „0“. ACHTUNG Die Maschine ist mit einem Sicherheitsschalter gegen Wiedereinschalten nach Spannungsabfall ausgerüstet. Ist die Dekupiersäge eingeschaltet und die Stromzu- fuhr im Netz wird unterbrochen, bleibt die Dekupiersä- ge ausgeschaltet, auch wenn die Stromzufuhr wieder- hergestellt ist. Zum Einschalten betätigen Sie erneut die Taste „I“.

10. Elektrischer Anschluss

Der installierte Elektromotor ist betriebsfertig an- geschlossen. Der Anschluss entspricht den ein- schlägigen VDE- und DIN-Bestimmungen. Der kundenseitige Netzanschluss sowie die ver- wendete Verlängerungsleitung müssen diesen Vorschriften entsprechen. Schadhafte Elektro-Anschlussleitung An elektrischen Anschlussleitungen entstehen oft Iso- lationsschäden. Ursachen hierfür können sein:

• Druckstellen, wenn Anschlussleitungen durch Fens- ter oder Türspalten geführt werden.

• Knickstellen durch unsachgemäße Befestigung oder Führung der Anschlussleitung.

• Schnittstellen durch Überfahren der Anschlussleitung.

• Isolationsschäden durch Herausreißen aus der Wandsteckdose.

• Risse durch Alterung der Isolation. Solch schadhafte Elektro-Anschlussleitungen dürfen nicht verwendet werden und sind aufgrund der Isola- tionsschäden lebensgefährlich. Elektrische Anschlussleitungen regelmäßig auf Schä- den überprüfen. Achten Sie darauf, dass beim Über- prüfen die Anschlussleitung nicht am Stromnetz hängt. Elektrische Anschlussleitungen müssen den einschlä- gigen VDE- und DIN-Bestimmungen entsprechen. Verwenden Sie nur Anschlussleitungen mit Kennzeich- nung H 05 VV-F. Ein Aufdruck der Typenbezeichnung auf dem An- schlusskabel ist Vorschrift. Wechselstrommotor

• Die Netzspannung muss 220-240 V~ betragen.

• Verlängerungsleitungen bis 25 m Länge müssen einen Querschnitt von 1,5 Quadratmillimeter auf- weisen. Anschlüsse und Reparaturen der elektrischen Aus- rüstung dürfen nur von einer Elektrofachkraft durch- geführt werden. Bei Rückfragen bitte folgende Daten angeben:

• Daten des Maschinen-Typenschilds Anschlussart Y Wenn die Netzanschlussleitung dieses Produkts be- schädigt wird, muss sie durch den Hersteller oder sei- nen Kundendienst oder eine ähnlich qualizierte Per- son ersetzt werden, um Gefährdungen zu vermeiden.www.scheppach.com

• Transportieren Sie das Elektrowerkzeug, indem Sie es am Maschinengehäuse (36) anheben. (Abb.26)

• Verwenden Sie niemals die Schutzvorrichtungen für Handhabung oder Transport.

• Achten Sie darauf, dass während des Transportes der freiliegende Teil des Sägeblattes abgedeckt ist, beispielsweise durch die Schutzvorrichtung.

12. Reinigung, Wartung und

Ersatzteilbestellung WARNUNG Schalten Sie die Säge immer aus und ziehen Sie den Netzstecker vor allen Wartungs- und Reinigungsarbeiten.

Halten Sie Schutzvorrichtungen, Luftschlitze und Mo- torengehäuse so staub- und schmutzfrei wie möglich. Wir empfehlen, das Gerät direkt nach jeder Benutzung zu reinigen.

12.1.1 Reinigung außen

• Reinigen Sie das Gerät regelmäßig mit einem feuch- ten Tuch und etwas Schmierseife.

• Verwenden Sie keine Reinigungs- oder Lösungsmittel. Diese könnten die Kunststo󰀨teile des Gerätes angreifen.

• Achten Sie darauf, dass kein Wasser in das Geräte- innere gelangen kann.

12.1.2 Reinigung innen (Abb. 15)

1. Entfernen Sie die Schraube (33).

2. Lösen Sie die Schraube (32).

3. Nehmen Sie die Abdeckung (7) ab.

4. Blasen Sie das Geräteinnere mit Druckluft bei

niedrigem Druck aus.

5. Bringen Sie die Abdeckung (7) wieder an.

6. Fixieren Sie die Schraube (32).

7. Setzen Sie die Schraube (33) wieder ein und zie-

• Schmieren Sie die Lagerstellen (9) der Umlenkrol- len spätestens nach etwa 50 Betriebsstunden mit einem hochwertigen Maschinenfett. Im Geräteinneren benden sich keine weiteren zu war- tenden Teile.

Bei übermäßiger Funkenbildung lassen Sie die Kohle- bürsten durch eine Elektrofachkraft überprüfen. ACHTUNG Die Kohlebürsten dürfen nur von einer Elektrofachkraft ausgewechselt werden.

Wenn das Netzkabel ausgerissen, angeschnitten oder in anderer Form beschädigt ist, sollte es augenblicklich ersetzt werden. Die Lager des Motors und interne Teile nicht schmieren!

12.3 Service-Informationen

Es ist zu beachten, dass bei diesem Produkt folgen- de Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Ver- brauchsmaterialien benötigt werden. Verschleißteile*: Kohlebürsten, Sägeblatt, Tischeinlage

• Nicht zwingend im Lieferumfang enthalten! Ersatzteile und Zubehör erhalten Sie in unserem Ser- vice-Center. Scannen Sie hierzu den QR-Code auf der Titelseite.

12.4 Ersatzteilbestellung

Bei der Ersatzteilbestellung (über die Service-Hotline) müssen folgende Angaben gemacht werden:

• Artikelnummer des Geräts (ist der Verpackung bzw. der Anleitung zu entnehmen)

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreien sowie für Kinder un- zugänglichen Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30 ˚C. Bewahren Sie das Elektrowerk- zeug in der Originalverpackung auf.

14. Entsorgung und Wiederverwertung

Hinweise zur Verpackung Die Verpackungsmaterialien sind recycelbar. Bitte Verpackungen umweltgerecht entsorgen.www.scheppach.com

Hinweise zum Batteriegesetz (BattG) Altbatterien und -akkus gehören nicht in den Hausmüll, sondern sind einer getrenn- ten Erfassung bzw. Entsorgung zuzuführen!

• Zur sicheren Entnahme von Batterien oder Akkus aus dem Elektrogerät und für Informationen über deren Typ bzw. chemisches System beachten Sie die weiteren Angaben innerhalb der Bedienungs- bzw. Montageanleitung.

• Besitzer bzw. Nutzer von Batterien und Akkus sind nach deren Gebrauch gesetzlich zur Rückgabe ver- pichtet. Die Rückgabe beschränkt sich auf die Ab- gabe von haushaltsüblichen Mengen.

• Altbatterien können Schadsto󰀨e oder Schwerme- talle enthalten, die der Umwelt und der Gesundheit Schaden zufügen können. Eine Verwertung der Alt- batterien und Nutzung der darin enthaltenen Res- sourcen trägt zum Schutz dieser beiden wichtigen Güter bei.

• Das Symbol der durchgestrichenen Mülltonne be- deutet, dass Batterien und Akkus nicht über den Hausmüll entsorgt werden dürfen.

• Benden sich zudem die Zeichen Hg, Cd oder Pb unterhalb des Mülltonnensymbols, so steht dies für Folgendes: - Hg: Batterie enthält mehr als 0,0005 % Queck- silber - Cd: Batterie enthält mehr als 0,002 % Cadmium - Pb: Batterie enthält mehr als 0,004 % Blei

• Akkus und Batterien können bei folgenden Stellen unentgeltlich abgeben werden: - Ö󰀨entlich-rechtliche Entsorgungs- bzw. Sammel- stellen (z. B. kommunale Bauhöfe) - Verkaufsstellen von Batterien und Akkus - Rücknahmestellen des gemeinsamen Rücknah- mesystems für Geräte-Altbatterien - Rücknahmestelle des Herstellers (falls nicht Mit- glied des gemeinsamen Rücknahmesystems)

• Diese Aussagen sind nur gültig für Akkus und Bat- terien, die in den Ländern der Europäischen Union verkauft werden und die der Europäischen Richtlinie 2006/66/EG unterliegen. In Ländern außerhalb der Europäischen Union können davon abweichende Bestimmungen für die Entsorgung von Akkus und Batterien gelten. Hinweise zum Elektro- und Elektronikgerätegesetz (ElektroG) Elektro- und Elektronik-Altgeräte gehören nicht in den Hausmüll, sondern sind einer getrennten Erfassung bzw. Entsorgung zu- zuführen!

• Altbatterien oder -akkus, welche nicht fest im Altge- rät verbaut sind, müssen vor Abgabe zerstörungs- frei entnommen werden! Deren Entsorgung wird über das Batteriegesetz geregelt.

• Besitzer bzw. Nutzer von Elektro- und Elektronik- geräten sind nach deren Gebrauch gesetzlich zur Rückgabe verpichtet.

• Der Endnutzer trägt die Eigenverantwortung für das Löschen seiner personenbezogenen Daten auf dem zu entsorgenden Altgerät!

• Das Symbol der durchgestrichenen Mülltonne be- deutet, dass Elektro- und Elektronikaltgeräte nicht über den Hausmüll entsorgt werden dürfen.

• Elektro- und Elektronikaltgeräte können bei folgen- den Stellen unentgeltlich abgegeben werden: - Ö󰀨entlich-rechtliche Entsorgungs- bzw. Sammel- stellen (z. B. kommunale Bauhöfe). - Verkaufsstellen von Elektrogeräten (stationär und online), sofern Händler zur Rücknahme verpich- tet sind oder diese freiwillig anbieten. - Bis zu drei Elektroaltgeräte pro Geräteart, mit einer Kantenlänge von maximal 25 Zentimetern, können Sie ohne vorherigen Erwerb eines Neu- gerätes vom Hersteller kostenfrei bei diesem ab- geben oder einer anderen autorisierten Sammel- stelle in Ihrer Nähe zuführen. - Weitere ergänzende Rücknahmebedingungen der Hersteller und Vertreiber erfahren Sie beim jeweiligen Kundenservice.

• Im Falle der Anlieferung eines neuen Elektrogerä- tes durch den Hersteller an einen privaten Haushalt, kann dieser die unentgeltliche Abholung des Elekt- roaltgerätes, auf Nachfrage vom Endnutzer, veran- lassen. Setzen Sie sich hierzu mit dem Kundenser- vice des Herstellers in Verbindung.

• Diese Aussagen gelten nur für Geräte, die in den Ländern der Europäischen Union installiert und ver- kauft werden und die der Europäischen Richtlinie 2012/19/EU unterliegen. In Ländern außerhalb der Europäischen Union können davon abweichende Bestimmungen für die Entsorgung von Elektro- und Elektronik-Altgeräten gelten.www.scheppach.com

WARNUNG Schalten Sie die Säge immer aus und ziehen Sie den Netzstecker vor allen Wartungs- und Reinigungsarbeiten. Störung Mögliche Ursache Abhilfe Sägeblatt ohne Stifte löst sich nach Abschalten des Motors Sägeblattklemmschraube von Werkzeugaufnahme (27) zu leicht angezogen Sägeblattklemmschraube von Werkzeugaufnahme (27) fest anziehen Motor läuft nicht an Verlängerungsleitung defekt Verlängerungsleitung austauschen Anschlüsse an Motor oder Schalter nicht in Ordnung Von Elektrofachkraft prüfen lassen Motor oder Schalter defekt Von Elektrofachkraft prüfen lassen Sägeblätter brechen Spannung falsch eingestellt Korrekte Spannung einstellen Belastung zu stark Werkstück langsamer zuführen Falscher Sägeblatttyp Korrekte Sägeblätter verwenden Werkstück nicht gerade geführt Seitendruck vermeiden Sägeblatt schwingt aus, nicht gerade ausgerichtet Halterungen nicht ausgerichtet Ö󰀨nen Sie die Schrauben, mit denen die Halterungen befestigt sind. Bringen Sie die Halterungen in lotrechte Position, ziehen Sie die Schrauben wieder anwww.scheppach.com

Garantiebedingungen Revisionsdatum 26.11.2021 Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte ein Gerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der unten angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die Service- rufnummer zur Verfügung. Die nachfolgenden Hinweise sollen Ihnen für eine problemlose Bearbeitung und Regulierung im Schadensfall dienen. Für die Geltendmachung von Garantieansprüchen - innerhalb Deutschland - gilt folgendes: 1. Diese Garantiebedingungen regeln unsere zusätzlichen Hersteller-Garantieleistungen für Käufer (private Endverbraucher) von Neugeräten. Die gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Für diese ist der Händler zuständig, bei dem Sie das Produkt erworben haben. 2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät, die auf einem Material- oder Her- stellungsfehler beruhen und ist - nach unserer Wahl - auf die unentgeltliche Reparatur solcher Mängel oder den Austausch des Gerätes beschränkt (ggf. auch Austausch mit einem Nachfolgemodell). Ersetzte Geräte oder Teile gehen in unser Eigentum über. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruichen Einsatz konstruiert wurden. Ein Garantiefall kommt daher nicht zu- stande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unseren Garantieleistungen ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung, nicht fachgerechte Installation, Nichtbeachtung der Bedienungsanleitung (z.B. Anschluss an eine falsche Netzspannung oder Stromart) bzw. der Wartungs- und Sicherheitsbestimmungen oder durch Einsatz des Geräts unter ungeeigneten Umweltbedingungen sowie durch mangelnde Pege und Wartung entstanden sind. - Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Werkzeugen bzw. Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub), Transportschäden, Ge- waltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind. - Schäden am Gerät oder an Teilen des Geräts, die auf einen bestimmungsgemäßen, üblichen (betriebsbedingten) oder sonstigen natürlichen Ver- schleiß zurückzuführen sind sowie Schäden und/oder Abnutzung von Verschleißteilen. - Mängel am Gerät, die durch Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen verursacht wurden, die keine Originalteile sind oder nicht bestimmungsgemäß verwendet werden. - Geräte, an denen Veränderungen oder Modikationen vorgenommen wurden. - Geringfügige Abweichungen von der Soll-Beschaenheit, die für Wert und Gebrauchstauglichkeit des Geräts unerheblich sind. - Geräte an denen eigenmächtig Reparaturen oder Reparaturen , insbesondere durch einen nicht autorisierten Dritten, vorgenommen wurden. - Wenn die Kennzeichnung am Gerät bzw. die Identikationsinformationen des Produktes (Maschinenaufkleber) fehlen oder unlesbar sind. - Geräte die eine starke Verschmutzung aufweisen und daher vom Servicepersonal abgelehnt werden. Schadensersatzansprüche sowie Folgeschäden sind von dieser Garantieleistung generell ausgeschlossen. 4. Die Garantiezeit beträgt regulär 24 Monate* (12 Monate bei Batterien / Akkus) und beginnt mit dem Kaufdatum des Gerätes. Maßgeblich ist das Datum auf dem Original-Kaufbeleg. Garantieansprüche müssen jeweils nach Kenntniserlangung unverzüglich erhoben werden. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlän- gerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services. Das betroene Gerät ist in gesäubertem Zustand zusammen mit einer Kopie des Kaufbelegs, - hierin enthalten die Angaben zum Kaufdatum und der Produktbezeichnung - der Kundendienststelle vorzulegen bzw. einzusenden. Wird ein Gerät unvoll- ständig, ohne den kompletten Lieferumfang eingesendet, wird das fehlende Zubehör wertmäßig in Anrechnung / Abzug gebracht, falls das Gerät ausgetauscht wird oder eine Rückerstattung erfolgt. Teilweise oder komplett zerlegte Geräte können nicht als Garantiefall akzeptiert werden. Bei nicht berechtigter Reklamation bzw. außerhalb der Garantiezeit trägt der Käufer generell die Transportkosten und das Transportrisiko. Einen Garantiefall melden Sie bitte vorab bei der Servicestelle (s.u.) an. In der Regel wird vereinbart, dass das defekte Gerät mit einer kurzen Beschreibung der Störung per Abhol-Service (nur in Deutschland) oder - im Reparaturfall außerhalb des Garantiezeitraums - ausreichend frankiert, unter Beachtung der entsprechenden Verpackungs- und Versandrichtlinien, an die unten angegebene Serviceadresse eingesendet wird. Beachten Sie bitte, dass Ihr Gerät (modellabhängig) bei Rücklieferung, aus Sicherheitsgründen - frei von allen Betriebsstoen ist. Das an unser Service-Center eingeschickte Produkt, muss so verpackt sein, dass Beschädigungen am Reklamationsgerät auf dem Transportweg vermieden werden. Nach erfolgter Reparatur / Austausch senden wir das Gerät frei an Sie zurück. Können Produkte nicht repariert oder ausgetauscht werden, kann nach unserem eigenen freien Ermessen ein Geldbetrag bis zur Höhe des Kaufpreises des mangelhaften Produkts erstattet werden, wobei ein Abzug aufgrund von Abnutzung und Verschleiß berücksichtigt wird. Diese Garantieleistungen gelten nur zugunsten des privaten Erstkäufers und sind nicht abtret- oder übertragbar.www.scheppach.com

5. Für die Geltendmachung Ihres Garantieanspruches kontaktieren Sie bitte unser Service-Center.

Bitte verwenden Sie vorzugsweise unser Formular auf unserer Homepage: https://www.scheppach.com/de/service Bitte senden Sie uns keine Geräte ohne vorherige Kontaktaufnahme und Anmeldung bei unserem Service-Center. Für die Inanspruchnahme dieser Garantiezusagen ist der Erstkontakt mit unserem Service-Center zwingende Voraussetzung.

6. Bearbeitungszeit - Im Regelfall erledigen wir Reklamationssendungen innerhalb

14 Tagen nach Eingang in unserem Service-Center. Sollte in Ausnahmefällen die genannte Bearbeitungszeit überschritten werden, so informieren wir Sie rechtzeitig. 7. Verschleißteile - Verschleißteile sind: a) mitgelieferte, an- und/oder eingebaute Batterien / Akkus sowie b) alle modellabhängigen Ver- schleißteile (siehe Bedienungsanleitung). Von der Garantieleistung ausgeschlossen sind tief entladene bzw. an Gehäuse und oder Batteriepolen beschädigte Batterien / Akkus. 8. Kostenvoranschlag - Von der Garantieleistung nicht oder nicht mehr erfasste Geräte reparieren wir gegen Berechnung. Auf Nachfrage bei unserem Service-Center können Sie die defekten Geräte für einen Kostenvoranschlag einsenden und ggf. dem Service-Center schriftlich (per Post, eMail) die Reparaturfreigabe erteilen. Ohne Reparaturfreigabe erfolgt keine weitere Bearbeitung.

9. Andere Ansprüche, als die oben genannten, können nicht geltend gemacht werden.

Die Garantiebedingungen gelten nur in der jeweils aktuellen Fassung zum Zeitpunkt der Reklamation und können ggf. unserer Homepage (www.scheppach.com) entnommen werden. Bei Übersetzungen ist stets die deutsche Fassung maßgeblich. Scheppach GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Deutschland) · www.scheppach.com Telefon: [phone] (Service-Hotline/Freecall Rufnummer dt. Festnetz**) · Telefax +49 [0] 8223 4002 20 · E-Mail: [e-mail]

• Internet: http://www.scheppach.com

• Produktabhängig auch über 24 Monate; länderbezogen können erweiterte Garantieleistungen gelten ** Verbindungskosten: kostenlos aus dem deutschen Festnetz Änderungen dieser Garantiebedingungen ohne Voranmeldung behalten wir uns jederzeit vor. Ersatzteile Zubehör DokumenteKontakt Reparaturwww.scheppach.com

6. Technische gegevens

• Kuuskantmutter M6 (4x)

EU-Konformitätserklärung Originalkonformitätserklärung EU Declaration of Conformity Déclaration de conformité UE Scheppach GmbH, Günzburger Str. 69, D-89335 Ichenhausen

16. Konformitätserklärung

EU-Konformitätserklärung Originalkonformitätserklärung EU Declaration of Conformity Déclaration de conformité UE Scheppach GmbH, Günzburger Str. 69, D-89335 Ichenhausen

erklärt folgende Konformität gemäß EU-Richtlinien und Normen für den Artikel

• Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter

Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller. This declaration of conformity is issued under the sole responsibility of the manufacturer. Standard references:
