GEBRUIKSAANWIJZING Deco Flex SL SCHEPPACH

Decoupeerzaag met exibele asVertaling van de originele gebruikshandleiding

Verklaring van de symbolen op het apparaat WAARSCHUWING - Ter vermindering van het risico op letsel, moet de gebruikshandleiding worden gelezen Draag een stofmasker. Tijdens het bewerken van hout en andere materialen kan stof ontstaan die schadelijk is voor de gezondheid. Asbesthoudend materiaal mag niet worden bewerkt! Draag gehoorbescherming! Draag een veiligheidsbril. Vonken die tijdens het werk ontstaan of vrijkomende houtsplinters, houtkrullen en stof uit het apparaat kunnen leiden tot verlies van het gezichtsvermogen. Let op! Gevaar voor letsel! Raak het draaiende zaagblad niet aan! Het product voldoet aan de geldende EU-bepalingen. Het product voldoet aan de geldende Servische richtlijnen.www.scheppach.com

12. Reiniging, onderhoud en bestelling van reserveonderdelen ............................ 86

Fabrikant: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Geachte klant, Wij wensen u veel plezier en succes bij het werken met uw nieuwe apparaat. Aanwijzing: De fabrikant van dit apparaat is volgens de van kracht zijnde wet inzake productaansprakelijkheid niet aan- sprakelijk voor schade die aan dit apparaat of door dit apparaat ontstaan bij:

• ondeskundige behandeling,

• Het niet in acht nemen van de gebruikshandleiding

• reparaties door derden, niet geautoriseerde vak- mensen

• inbouw en vervanging van niet-originele reserveon- derdelen

• uitvallen van de elektrische installatie bij het niet in acht nemen van de elektrische voorschriften en VDE-voorschriften 0100, DIN 57113 / VDE0113. Let op: Lees voor de montage en voor de inbedrijfstelling de complete tekst van de gebruikshandleiding door. De gebruiksaanwijzing is bedoeld om het gemakkelij- ker te maken, uw apparaat te leren kennen en de be- oogde toepassingsmogelijkheden van het apparaat te benutten. De gebruikshandleiding bevat belangrijke aanwijzingen, hoe u met het apparaat veilig, vakkundig en economisch werkt en hoe u gevaren vermijdt, reparatiekosten uits- paart, uitvaltijden vermindert en de betrouwbaarheid en levensduur van het apparaat verhoogt. Aanvullend op de veiligheidsbepalingen van deze ge- bruikshandleiding moet u absoluut de voor de werking van het apparaat geldende voorschriften van uw land in acht nemen. Bewaar de gebruikshandleiding bij het product in een plastic hoes, beschermd tegen vuil en vocht. De ge- bruikshandleiding moet door elke bediener van de ma- chine voor aanvang van de werkzaamheden worden gelezen en zorgvuldig worden nageleefd. Aan het apparaat mogen alleen personen werken, die voor het gebruik van het apparaat geïnstrueerd en over de daarmee verbonden gevaren geïnformeerd zijn. De vereiste minimumleeftijd moet aangehouden worden. Naast de in deze gebruikshandleiding opgenomen vei- ligheidsvoorschriften en de bijzondere voorschriften van uw land moet u de algemeen erkende technische voorschriften in acht nemen voor de werking van ma- chines van hetzelfde type. Wij kunnen niet aansprakelijk worden gesteld voor on- gevallen of schade, veroorzaakt door niet-naleving van deze handleiding of de veiligheidsvoorschriften.

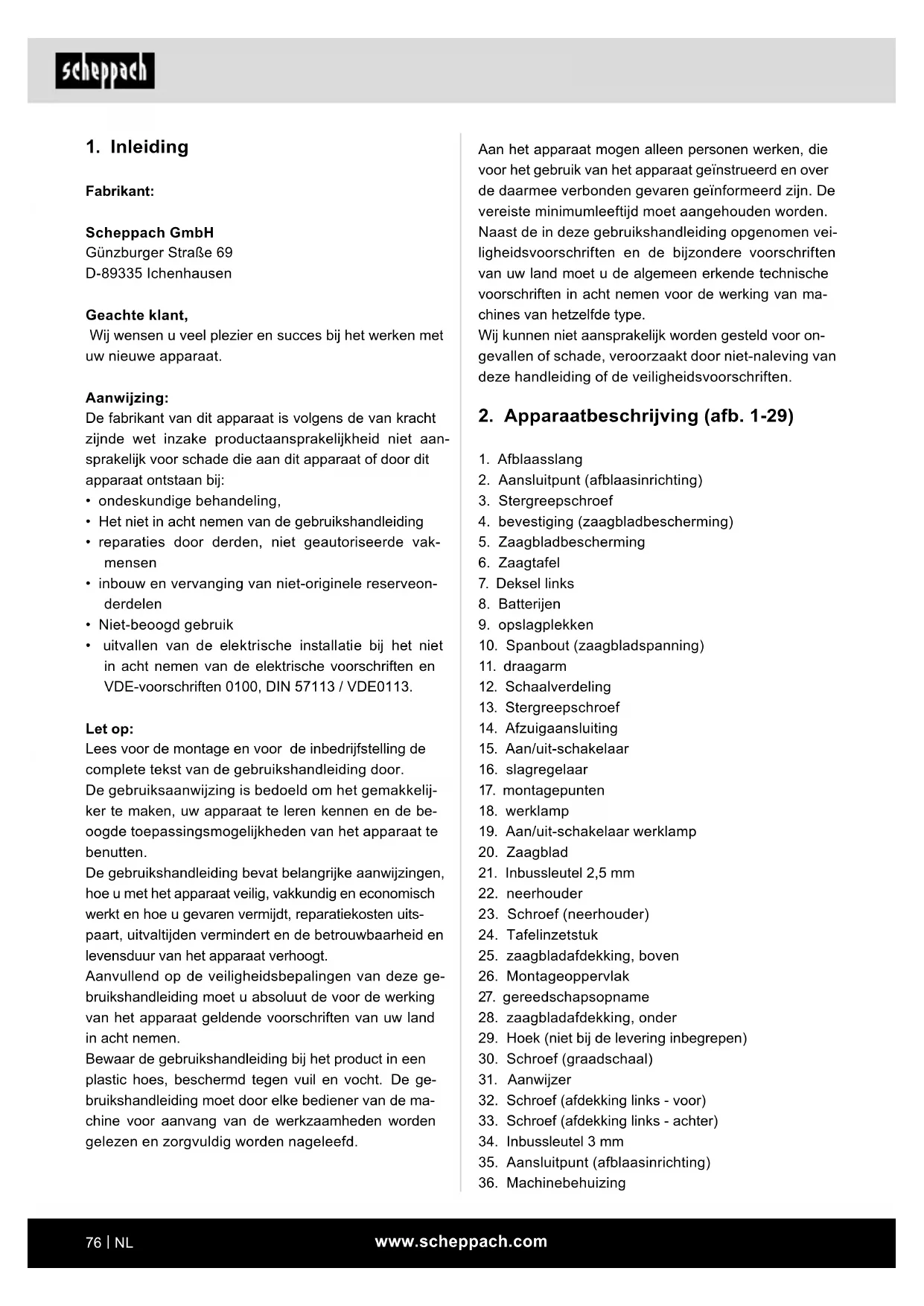

2. Apparaatbeschrijving (afb. 1-29)

2. Aansluitpunt (afblaasinrichting)

14. Afzuigaansluiting

15. Aan/uit-schakelaar

19. Aan/uit-schakelaar werklamp

28. zaagbladafdekking, onder

29. Hoek (niet bij de levering inbegrepen)

30. Schroef (graadschaal)

35. Aansluitpunt (afblaasinrichting)

39. Aansluitpunt voor buigzame as

• Gereedschapsopname onderste deel (2x) (27.1)

• Gereedschapsopname bovenste deel (2x) (27.2)

• Schroeven voor gereedschapsopname (4x) (27.3)

• Inbusbout voor gereedschapsopname (4x) (27.4)

• Originele gebruikshandleiding

De decoupeerzaag wordt gebruikt voor het zagen van kantige houtblokken of andere materialen zoals bijv. plexiglas, GFK, schuimstof, rubber, leer en kurk. Ge- bruik de zaag niet voor het zagen van rond materiaal. Rond materiaal kan snel kantelen. Gevaar voor letsel! Onderdelen kunnen worden weggeslingerd! Het apparaat mag uitsluitend voor het beoogde doel worden gebruikt. Elk ander of verdergaand gebruik is niet volgens de voorschriften. De gebruiker/bedie- ner en niet de fabrikant is aansprakelijk voor ontstane schade of elke vorm van letsel. Let erop dat onze apparaten volgens het beoogd ge- bruik niet voor bedrijfsmatige, ambachtelijke of indus- triële toepassingen zijn ontworpen. Wij aanvaarden geen aansprakelijkheid wanneer het apparaat in be- drijfsmatige, ambachtelijke of industriële ondernemin- gen of bij soortgelijke werkzaamheden wordt ingezet.

• Er mogen uitsluitend voor de machine geschikte zaagbladen worden gebruikt.

• Ook de naleving van de veiligheidsvoorschriften, de montagehandleiding en de aanwijzingen in de gebruiks- handleiding maken deel uit van het beoogd gebruik.

• Personen die de machine bedienen of die onder- houd aan de machine verrichten, moeten hiermee bekend zijn en op de hoogte zijn van de mogelijke gevaren.

• Bovendien moeten de van kracht zijnde voorschrif- ten ter voorkoming van ongevallen strikt worden nageleefd.

• Andere algemene arbo-, gezondheids- en veilig- heidsvoorschriften moeten in acht worden genomen.

• De fabrikant is niet aansprakelijk voor wijzigingen die aan de machine worden aangebracht en de hier- uit voortvloeiende schade. Restrisico‘s Ook als u dit elektrisch apparaat conform de voor- schriften gebruikt, blijven er altijd restrisico’s be- staan. De volgende gevaren kunnen in relatie tot de constructie en de uitvoering van dit elektrisch apparaat optreden:

• Longschade, als geen geschikt stofmasker wordt gedragen.

• Gehoorschade, als de voorgeschreven gehoorbe- scherming niet wordt gedragen.

• Gevaar voor ongevallen door contact met de han- den in het niet-afgeschermde zaaggebied van het werkstuk.

• Gevaar voor letsel bij gereedschapswissel (gevaar voor snijwonden).

• Beknellen van de vingers.

• Gevaar door terugslag.

• Kantelen van het werkstuk door een te klein ople- goppervlak van het werkstuk.

• Aanraken van het snijwerktuig.

• Wegslingeren van takken en werkstukdelen.

5. Veiligheidsvoorschriften

5.1 Algemene veiligheidsvoorschriften voor elek-

trische apparaten m WAARSCHUWING! Lees alle veiligheidsvoor- schriften, aanwijzingen, afbeeldingen en techni- sche gegevens die bij deze elektrische machine zijn meegeleverd. Nalatigheden bij het niet naleven van de onderstaande aanwijzingen kunnen elektrische schok, brand en/of ernstige verwondingen veroorzaken.www.scheppach.com

Bewaar alle veiligheidsvoorschriften en -aanwij- zingen voor toekomstig gebruik. Het in de veiligheidsvoorschriften gebruikte begrip “Elektrisch gereedschap” is van toepassing op netge- voed elektrisch gereedschap (met netsnoer) of op ac- cugevoed elektrisch gereedschap (zonder netsnoer).

1. Veiligheid op de werkplek

a) Houd uw werkomgeving schoon en goed ver- licht. Rommel of slecht verlichte werkplaatsen kunnen leiden tot ongevallen. b) Werk met het elektrisch gereedschap niet in een explosiegevaarlijke omgeving, waarin zich brandbare vloeisto󰀨en, gas of stof bevinden. Elektrisch gereedschap kan vonken veroorzaken, die het stof of de dampen kunnen ontsteken. c) Houd kinderen en andere personen tijdens het gebruik uit de buurt van het elektrische ge- reedschap. Bij afbuiging kunt u de controle over het elektrische apparaat verliezen.

2. Elektrische veiligheid

a) De aansluitstekker van het elektrische ge- reedschap moet in het stopcontact passen. De stekker mag op geen enkele wijze worden gewijzigd. Gebruik geen adapterstekker sa- men met geaard elektrisch gereedschap. On- gewijzigde stekkers en passende stopcontacten verminderen het risico op elektrische schok. b) Let op dat uw lichaam geen contact maakt met geaarde onderdelen zoals bijv. buizen, radiato- ren, elektrische haarden, koelkasten. Er bestaat een verhoogd risico op een elektrische schok als uw lichaam geaard is. c) Houd elektrisch gereedschap uit de buurt van regen of vocht. Het indringen van water in een elektrisch apparaat vergroot het risico op een elektrische schok. d) Gebruik het snoer niet om het elektrische ge- reedschap te dragen, aan op te hangen of om de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van hitte, scherpe randen of bewegende delen. Beschadigde of opgewikkel- de snoeren verhogen het risico op een elektrische schok. e) Als u met een elektrisch gereedschap in de open lucht werkt, gebruik dan alleen een verlengsnoer dat ook geschikt is voor gebruik buitenshuis. De toepassing van een voor buitenshuis gebruik geschikt verlengsnoer vermindert het risico op een elektrische schok. f) Als het gebruik van het elektrische gereed- schap in een vochtige omgeving niet kan wor- den vermeden, gebruik dan een aardlekscha- kelaar. Het gebruik van een aardlekschakelaar voorkomt het risico op een elektrische schok.

3. Veiligheid van personen

a) Wees altijd voorzichtig, let op waar u mee bezig bent en ga verstandig te werk bij werk- zaamheden met elektrisch gereedschap. Maak geen gebruik van elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicamenten. Een moment van onachtzaamheid bij gebruik van het elektrisch ge- reedschap kan leiden tot ernstig letsel. b) Draag persoonlijke beschermingsmiddelen en ook altijd een veiligheidsbril. Het dragen van persoonlijke beschermingsmiddelen zoals een stofmasker, antislip-veiligheidsschoenen, een veiligheidshelm of gehoorbescherming, al naar gelang het soort gereedschap en de toepassing ervan, verkleint het risico op verwondingen. c) Vermijd ingebruikname zonder toezicht. Con- troleer of het elektrisch gereedschap is uitge- schakeld voordat u het op de stroomvoorzie- ning en/of de accu aansluit, het gereedschap oppakt of draagt. Als u tijdens het dragen van het elektrische gereedschap uw vinger op de schake- laar hebt of het reeds ingeschakelde elektrische apparaat op de stroomvoorziening aansluit, kan dit tot letsel en ongevallen leiden. d) Verwijder instelgereedschap of de moersleutel, voordat u het elektrische gereedschap inscha- kelt. Een gereedschap of sleutel dat/die zich in een draaiend onderdeel van het elektrische gereed- schap bevindt, kan verwondingen veroorzaken. e) Voorkom een onnatuurlijke lichaamshouding. Zorg voor een stabiele positie en zorg ervoor dat u altijd stabiel staat. Daardoor kunt u het elektrische gereedschap in onverwachte situaties beter onder controle houden. f) Draag geschikte kleding. Draag geen wijde kleding of sieraden. Houd haren en kleding uit de buurt van bewegende delen. Loszittendekleding, sieraden of lange haren kun- nen worden vastgegrepen door bewegende delen.www.scheppach.com

g) Als stofafzuig- en -opvanginrichtingen kun- nen worden gemonteerd, moeten deze wor- den aangesloten en juist worden toegepast. Het gebruik van een stofafzuiging kan gevaar door stof verminderen. h) Voorkom een vals gevoel van zekerheid en houd u altijd aan de veiligheidsvoorschriften voor elektrische apparaten, ook als u ervaren bent met het elektrisch apparaat. Achteloos handelen kan in een fractie van een seconde tot ernstige verwondingen leiden.

4. Gebruik en behandeling van het elektrisch ge-

reedschap a) Zorg dat het elektrische gereedschap niet over- belast raakt. Gebruik voor de werkzaamheden het daarvoor bedoelde elektrische gereedschap. Met het juiste elektrisch gereedschap werkt u beter en veiliger in het aangegeven vermogensbereik. b) Gebruik geen elektrisch gereedschap, waar- van de schakelaar defect is. Een elektrisch ge- reedschap, dat niet meer in- of uitgeschakeld kan worden, is gevaarlijk en moet gerepareerd worden. c) Trek de stekker uit het stopcontact en/of ver- wijder de uitneembare accu voordat u de appa- raatinstellingen wijzigt, inzetstukken vervangt of het elektrische apparaat weglegt. Deze voor- zorgsmaatregel voorkomt dat het elektrische ge- reedschap per ongeluk wordt gestart. d) Bewaar ongebruikt elektrisch gereedschap bui- ten het bereik van kinderen. Laat het elektrisch apparaat niet gebruiken door personen die er niet mee vertrouwd zijn of deze aanwijzingen niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk als deze door onervaren personen worden gebruikt. e) Voer zorgvuldig onderhoud uit aan elektrische apparaten en inzetstukken. Controleer of be- wegende delen probleemloos functioneren en niet klemmen, of onderdelen gebroken of beschadigd zijn, waardoor de functie van het elektrische gereedschap wordt beïnvloed. Laat beschadigde onderdelen voor gebruik van het elektrische apparaat eerst repareren. Veel ongevallen ontstaan door slecht onderhou- den elektrisch gereedschap. f) Houd snijgereedschap scherp en schoon. Zorgvuldig onderhouden snijgereedschap met scherpe snijranden komt minder snel vast te zitten en is makkelijker te gebruiken. g) Gebruik elektrische apparaten, accessoires en inzetstukken, etc. overeenkomstig deze aanwijzingen. Houd daarbij rekening met de omstandigheden waarin gewerkt wordt en de uit te voeren werkzaamheden. Het gebruik van elektrisch gereedschap voor andere toepassingen dan het voorgeschreven gebruik kan leiden tot ge- vaarlijke situaties. h) Houd grepen en greepoppervlakken droog, schoon en vrij van olie en vet. Als grepen en greepoppervlakken glad zijn, kan het elektrisch gereedschap in onvoorziene situaties niet veilig bediend en onder controle gehouden worden.

a) Laat uw elektrisch gereedschap uitsluitend door gekwaliceerd deskundig personeel repa- reren met uitsluitend originele reserveonderde- len. Hiermee wordt de veiligheid van het elektrische gereedschap gewaarborgd. WAARSCHUWING Dit elektrisch apparaat genereert een elektromagne- tisch veld als het is ingeschakeld. Dit veld kan onder bepaalde omstandigheden interfereren met actieve of passieve medische implantaten. Om het risico op ernstig of dodelijk letsel te beperken, raden we perso- nen met medische implantaten aan om hun arts en de fabrikant van het medische implantaat te raadplegen voordat de machine wordt gebruikt.

5.2 Veiligheidsvoorschriften voor decoupeerzagen

• In een noodgeval de machine direct uitschakelen en de voedingsstekker loskoppelen.

• Neem deze aanwijzingen in acht, voor en terwijl u met de zaag werkt.

• Gebruik de zaag niet voor het zagen van brandhout.

• De machine is voorzien van een veiligheidsschake- laar tegen herinschakelen van de machine na span- ningsuitval.

• Controleer bij toepassing van een verlengsnoer, of de diameter voldoende is voor de stroomopname van de zaag. Minimale diameter 1,5 mm

• Kabeltrommel alleen in afgerolde toestand gebruiken.

• Personen die aan of met de machine werken, mogen niet worden afgeleid.

• De zaagbladen mogen na het uitschakelen van de aandrijving niet worden afgeremd door er zijdelings tegenaan te drukken.www.scheppach.com

• De zaag is uitsluitend bestemd voor opstelling bin- nenshuis.

• Werkstukken die kleiner zijn dan de zaagbladbe- scherming, kunnen tot letsel aan handen en vingers leiden. Gebruik geschikte hulpmiddelen!

• Vermijd verkrampte handposities bij het geleiden van het werkstuk en posities waarbij het wegglijden van de hand direct in het zaagblad zou leiden.

• Plaats het zaagblad altijd dusdanig dat de tanden omlaag richting de zaagtafel wijzen.

• Neem altijd een juiste bladspanning in om het scheuren van de zaagbladen te vermijden.

• Ga altijd bijzonder voorzichtig te werk bij het zagen van materiaal met onregelmatige zaagproelen.

• Bij het terugtrekken van het werkstuk kunnen de tanden in de zaagsnede vasthaken, met name als het zaagsel de zaagsnede blokkeren. In dit geval moet u de zaag afstellen, de stekker loskoppelen, met een wig de zaagsnede openen en het werkstuk wegtrekken.

• Verlaat de werkplek nooit zonder de zaag eerst uit te schakelen. Wacht tot de zaag tot stilstand is gekomen.

• Plaats, lijm of bouw geen onderdelen op de werkta- fel samen als de zaag draait.

• Zaag pas na het vrijmaken van de werktafel van materiaalresten en gereedschap inschakelen. Laat alleen het te bewerken werkstuk en eventuele werk- middelen (wiggen) op de werktafel.

• Draag altijd een veiligheidsbril.

• Houd de vingers op een veilige afstand van het zaagblad.

• Geleid het werkstuk veilig en stevig en laat het op geen enkel moment losser.

• Verlaat de werkplek nooit zonder eerst de zaag uit te schakelen.

• Laat het feit dat u vertrouwd bent met de zaag niet tot onachtzaamheid leiden. Door onachtzaamheid kan er reeds in een fractie van een seconde ernstig letsel ontstaan. Bewaar de veiligheidsvoorschriften zorgvuldig.

5.3 Veiligheidsvoorschriften voor de omgang met

1. Zorg er altijd voor dat de accu’s met de juiste pola-

riteit (+ en -) worden geplaatst, zoals aangegeven op de accu.

2. Voorkom dat de accu’s worden kortgesloten.

3. Niet-oplaadbare accu’s mag u niet opladen.

4. Voorkom dat de accu te veel wordt ontladen!

• Plaats uitsluitend scherpe, breukvrije en niet-ver- vormde zaagbladen in de machine.

• Defecte zaagbladen moeten onmiddellijk worden vervangen.

• Gebruik geen zaagbladen die niet overeenkomen met de in deze gebruikshandleiding aangegeven specicaties.

• Controleer of alle voorzieningen die het zaagblad afdekken correct werken.

• De veiligheidsvoorzieningen van de machine mogen niet worden gedemonteerd of onbruikbaar worden gemaakt.

• Beschadigde of defecte veiligheidsvoorzieningen dienen onverwijld te worden vervangen.

• Zaag geen werkstukken die te klein zijn om ze nog goed met uw hand vast te kunnen houden.

• Belast de machine niet zodanig dat ze stil komt te staan.

• Druk het werkstuk altijd stevig tegen het werkblad aan.

• Verwijder nooit losse houtsplinters, spaanders of vastzittende houtstukken als het zaagblad draait.

• Voor het oplossen van storingen aan het geblok- keerde inzetstuk moet de machine inzetstuk de machine worden uitgeschakeld. Netstekker loskop- pelen. Verwijder de blokkade. Let op! Gevaar voor letsel door zaagblad! Draag veiligheidshandschoe- nen! Voer een testrun zonder werkstuk uit. Let op dat er geen ongewone geluiden of schommelingen optreden. Als dit het geval is, moet het apparaat wor- den uitgeschakeld en moet contact worden opgeno- men met de fabrikant.

• Voer ombouw-, instellings-, meet- en reinigings- werkzaamheden uitsluitend bij uitgeschakelde mo- tor uit. Netstekker loskoppelen.

• Controleer voor het inschakelen of de sleutel en het instelgereedschap zijn verwijderd.

• Bij het verlaten van de werkplek moet de motor altijd worden uitgeschakeld en de stekker uit het contact getrokken.

• Elektrische installaties, reparaties en onderhouds- werkzaamheden mogen uitsluitend door bevoegde technici worden uitgevoerd.

• Alle beschermings- en veiligheidsvoorzieningen moeten direct worden teruggeplaatst nadat de repa- ratie of het onderhoud is voltooid.

• De veiligheids-, werk- en onderhoudsvoorschriften van de fabrikant en de in de technische gegevens aan- gegeven afmetingen moeten in acht worden genomen.

• De relevante ongevallenpreventievoorschriften en alle overige algemeen erkende veiligheidstechni- sche voorschriften moeten in acht worden genomen.www.scheppach.com

Hefbeweging 18 mm Afmetingen L x B x H 665 x 310 x 340 mm Tafel zwenkbaar 0° tot 45° naar links/rechts Tafelgrootte 254 x 407 mm Zaagbladlengte ca. (tussen beide pennen) 127 mm Lossen zaagarm 405 mm Zaaghoogte max. bij 90° 50 mm Zaaghoogte max. bij 45° 20 mm Beschermingsgraad IP20 Afzuigmof ø 34,5 mm Gewicht 8,1 kg Technische wijzigingen voorbehouden! *Bedrijfsmodus S1 (continubedrijf) De machine kan continu met het aangegeven vermo- gen worden gebruikt **Bedrijfsmodus S2 (kortstondig gebruik) De machine mag kortstondig bij het aangegeven ver- mogen worden gebruikt Geluidsemissiewaarden Geluid De geluidswaarden zijn overeenkomstig EN 62841- 1:2015 bepaald. Draag gehoorbescherming. Het e󰀨ect van lawaai kan gehoorverlies zijn. Geluidsdrukniveau L

81,7 dB Onzekerheid K

94,7 dB Onzekerheid K

3 dB De aangegeven waarden zijn emissiewaarden en hoe- ven daarmee niet tegelijk ook veilige werkplekwaarden te zijn. Hoewel er een correlatie bestaat tussen emis- sie- en immisieniveaus, kan daaruit niet met zekerheid worden afgeleid of er extra voorzorgsmaatregelen nodig zijn of niet. Factoren die het actuele, daadwer- kelijk op de werkplek, aanwezige immissieniveau beïnvloeden, omvatten de duur van de invloeden, de eigenschappen van de werkruimte en andere geluids- bronnen, bijvoorbeeld het aantal machines en andere arbeidsprocessen in de buurt.

5. Combineer geen oude en nieuwe accu’s of accu’s

van verschillende typen of fabrikanten! Vervang de set accu’s gelijktijdig.

6. Verwijder lege accu’s direct uit het apparaat en

voer ze op de juiste wijze af! Gooi accu’s niet bij het huishoudelijk afval. Defecte of verbruikte ac- cu’s moeten overeenkomstig richtlijn 2006/66/EC worden gerecycled. Lever accu’s en/of het apparaat in bij de hiertoe bestemde afvalverwerkingsstations. U kunt bij uw gemeente of plaatselijke overheidsinstantie infor- matie krijgen over afvalverwijdering.

7. Accu’s niet verwarmen!

8. Niet rechtstreeks op accu’s solderen of lassen!

9. Accu’s niet demonteren!

10. Accu’s niet vervormen!

11. Accu’s niet in open vuur werpen!

12. Bewaar accu’s buiten het bereik van kinderen.

13. Voorkom dat kinderen zonder toezicht de accu’s

14. Bewaar accu’s niet in de buurt van open vuur, ka-

chels of andere warmtebronnen. Plaats de accu niet in direct zonlicht en gebruik of bewaar ze niet bij warm weer in de auto.

15. Bewaar ongebruikte accu’s in hun originele ver-

pakking en uit de buurt van metalen voorwerpen. Voorkom dat uitgepakte accu’s worden gemengd of bij elkaar worden gelegd! Dit kan kortsluiting van de accu veroorzaken en beschadiging, brandwon- den of zelfs brandgevaar tot gevolg hebben.

16. Verwijder de accu’s uit het apparaat wanneer ze

langere tijd niet wordt gebruikt, tenzij het gaat om noodgevallen!

17. Raak lekkende accu’s NOOIT aan zonder ade-

quate beschermingsuitrusting. Indien de gelekte vloeistof in aanraking komt met de huid, moet dat gebied van de huid onmiddellijk onder stromend water worden afgespoeld. Voorkom in ieder geval dat de vloeistof in aanraking komt met de ogen en de mond. Neem in dat geval onmiddellijk contact op met een arts.

18. Reinig de accupolen en de contactpunten in het

apparaat voordat u de accu’s plaatst.

• Overtuig u voor het aansluiten van de machine, dat de gegevens op het typeplaatje overeenkomen met de netwerkgegevens.

• Sluit de machine alleen aan op een correct geïnstal- leerd geaard stopcontact dat met minimaal 10 A is gezekerd.

7.3 Montage van de decoupeerzaag op een werk-

bank (afb. 5.1-5.2) Voor de montage heb je nodig:

• Onderlegring Ø 6,4 mm (8x)

• Boorsjabloon (afb. 5.2) Het montagemateriaal is niet bij de levering inbegrepen. De lengte van de te gebruiken schroeven varieert met de dikte van de tafelplaat. WAARSCHUWING Gevaar voor letsel! Trek bij alle montagewerkzaam- heden aan de decoupeerzaag altijd de stekker uit het stopcontact.

1. Monteer de decoupeerzaag op een massieve

werktafel van hout. Hierdoor kan een sterke ge- luidsproductie door trillingen worden vermeden.

2. Markeer de boorgaten met behulp van de afmetin-

4. Schroef de decoupeerzaag met de werktafel met

de zeskantbout (E) door de montagepunten (afb. 3 pos. 17) in de onderstaande volgorde (afb. 5,1) vast: D Zeskantmoer C Onderlegring A Decoupeerzaag B Werktafel C Onderlegring E Zeskantbout

5. Haal eerst de zeskantmoer (D) goed aan.

WAARSCHUWING Gevaar voor letsel! Trek bij alle montagewerkzaam- heden aan de decoupeerzaag altijd de stekker uit het stopcontact. Neem bij de betre󰀨ende werkplekwaarden ook moge- lijke afwijkingen van land tot land in acht. De vermelde informatie stelt de gebruiker echter in staat, een betere inschatting van gevaren en risico‘s te maken. Beperk de geluidsproductie tot een minimum!

• Gebruik uitsluitend goed functionerende apparaten.

• Onderhoud en reinig het apparaat regelmatig.

• Pas uw werkwijze aan het apparaat aan.

• Zorg dat het apparaat niet overbelast raakt.

• Laat het apparaat eventueel controleren.

• Schakel het apparaat uit als deze niet in bedrijf is. Geschikte zaagbladen Er kunnen in de handel verkrijgbare zaagbladen met een minimumlengte van 133 mm met en zonder stift worden gebruikt.

7. Voor de ingebruikname

• Open de verpakking en haal het apparaat er voor- zichtig uit.

• Verwijder het verpakkingsmateriaal evenals de ver- pakkings- en transportbeveiligingen (indien voor- handen).

• Controleer of de inhoud van de levering volledig is.

• Controleer het apparaat en de hulpstukken op trans- portschade.

• Bewaar de verpakking indien mogelijk tot na het ver- strijken van de garantietijd. WAARSCHUWING Het apparaat en de verpakkingsmaterialen zijn geen kinderspeelgoed! Kinderen mogen niet met plastic zakken, folies en kleine onderdelen spelen! Er bestaat gevaar voor inslikken en verstikkings- gevaar!

7.2 Algemene instructies

• Voor ingebruikname moeten alle afdekkingen en veiligheidsvoorzieningen conform de voorschriften zijn gemonteerd.

• Het zaagblad moet vrij kunnen draaien.

• Let bij al bewerkt hout op vreemde voorwerpen, zo- als bijv. spijkers of schroeven enz.

• Controleer, voordat u op de aan/uit-schakelaar drukt, of het zaagblad correct gemonteerd is en of de bewegende delen soepel lopen.www.scheppach.com

8.1.4 Demontage van het zaagblad zonder pennen

(afb. 1, 9, 10, 18, 19, 20)

1. Voor het verwijderen van het zaagblad neemt u

het tafelinzetstuk (24) van bovenaf weg. (zie 8.1.1)

2. Haal eerst de spanning er af door de spanschroef

(10) tegen de wijzers van de klok in draaien. (afb. 16)

3. Druk de draagarm (11) iets omlaag. (afb. 9)

4. Verwijder het zaagblad door deze naar voren uit de

houders en door de opening in de tafel te trekken.

5. Zaagblad uit de gereedschapsopname verwijderen.

8.1.5 Vervang het zaagblad zonder pennen (optio-

neel) (afb. 1, 3, 16, 18, 19, 20) De tanden van het zaagblad moeten altijd omlaag wijzen.

1. Voor zaagbladen zonder pennen gebruikt u het

montageoppervlak (26). (Afb.3)

2. Plaats de gereedschapsopname (27) in het hier-

voor bestemde montageoppervlak (26) op de tafel (6). (zie afb. 18).

3. Schuif het zaagblad in de opening van de gereed-

schapsopname (27) en haal de twee inbusbouten (afb. 18) goed aan. Let op dat het zaagblad gecen- treerd wordt vastgeklemd.

4. Voer het zaagblad met gemonteerde gereed-

schapsopname door de opening in de tafel.

5. Druk de draagarm (11) van de zaag iets omlaag

(afb. 20, F) en xeer het andere einde van de ge- reedschapsopname in de bovenste houder.

6. Span het zaagblad (20) met de spanschroef (10)

door deze met de wijzers van de klok mee te draai- en. (afb. 16)

7. Plaats het tafelinzetstuk (24) weer terug. (zie 8.1.1)

8.2 Controle van de spanning van het zaagblad

WAARSCHUWING Controleer de bladspanning regelmatig en ook na het plaatsen van een zaagblad. Span het zaagblad na montage door de spanschroef (10) met de wijzers van de klok mee te draaien. Mocht de bladspanning te laag of te hoog zijn, gaat u als volgt te werk:

• Draai de spanschroef (10) rechtsom om de spanning te verhogen en linksom om deze te verlagen. (afb. 16) Het zaagblad moet, bij een juiste spanning, een zachte toon geven bij het “aantikken”, net als bij een snaar.

8.3 Montage/vervanging van de schuurband

8.3.1 Verwijderen van de schuurband (afb. 23-25)

1. Voor het verwijderen van de schuurband neemt u

het tafelinzetstuk (24) van bovenaf weg.

8.1 Montage / vervanging van het zaagblad

(afb. 6-11) WAARSCHUWING Om verwondingen door een onvoorzien starten te voorkomen: Druk voor het verwijderen of vervan- gen van het zaagblad altijd de toets “0” in en trek de stekker uit het stopcontact.

8.1.1 Tafelinzetstuk verwijderen / plaatsen

2. Stel de zaagbladbescherming (5) geheel naar bo-

3. Grijp onder de zaagtafel (6) het tafelinzetstuk (24)

vast en duw deze omhoog.

4. Nu kan het tafelinzetstuk (24) worden verwijderd.

Let bij het plaatsen van het tafelinzetstuk (24) op de positie van de zaagsnede. Het tafelinzetstuk (24) moet worden geplaatst zoals in afb. 8 weergegeven. Anders kan de machine bij versteksnedes beschadigd raken.

8.1.2 Demontage van het zaagblad met pennen

(afb. 8-11, 16, 18-20)

1. Voor het verwijderen van het zaagblad (20) neemt

u het tafelinzetstuk (24) van bovenaf weg. (zie 8.1.1)

2. Haal eerst de spanning er af door de spanschroef

(10) tegen de wijzers van de klok in draaien. (afb. 16)

3. Houd het zaagblad goed vast en druk de draagarm

(11) iets omlaag (zie afb. 9).

4. Trek het zaagblad uit de bovenste en onderste

zaagbladhouder (25/28).

8.1.3 Montage van het zaagblad met pennen

(afb. 8-11, 16; 18-20) De tanden van het zaagblad moeten altijd omlaag wijzen.

1. Breng het einde van het zaagblad (20) door de ope-

ning in de tafel. Breng de pennen van het zaagblad (20) in de overeenkomstige uitsparingen van de bo- venste en onderste zaagbladhouder (25/28).

2. Plaats het zaagblad (20) eerst in de onderste

zaagbladhouder (28).

3. Druk de draagarm (11) iets omlaag (zie afb. 9).

Plaats het zaagblad (20) in de zaagbladhouder boven (25).

4. Controleer de positie van de pennen van het zaag-

blad in de zaagbladhouders (25/28).

5. Span het zaagblad (20) met de spanschroef (10)

door deze met de wijzers van de klok mee te draai- en. Controleer de spanning van het zaagblad (20). (afb. 16)

6. Plaats het tafelinzetstuk (24) weer terug. (zie 8.1.1)www.scheppach.com

2. Draai de stergreepschroef (13) los. De zaagtafel

(6) zover verstellen, tot de hoek tussen zaagblad (20) en zaagtafel (6) 90° bedraagt.

3. Draai de stergreepschroef (13) weer vast.

4. Draai de schroef (30) los en draai de aanwijzer (31)

5. Voer een testsnede uit. Controleer de hoek op het

werkstuk met een hoekmeter (niet bij de levering inbegrepen). Stel eventueel de aanwijzer (31) af.

8.6 Montage van de zaagbladbescherming (afb. 6)

1. Monteer de zaagbladbescherming (5) op de houder

(4). Steek de schroef (46) door het boorgat in de houder (4) en draai deze met behulp van een kruis- kopschroevendraaier en een schroevendraaier (niet bij de levering inbegrepen) vast.

8.7 Instellen van het neerhouder (afb. 7)

AANWIJZING: De neerhouder (22) moet altijd overeen- komstig de werkstukhoogte worden aangepast. Het werk- stuk mag hierbij niet worden vastgeklemd, maar moet vrij beweegbaar zijn. De neerhouder (22) dient als borging, dat het werkstuk niet naar boven kan worden getrokken en daarbij het zaagblad (20) vernield.

1. Draai voor het instellen van het neerhouder (22) de

stergreepschroef (3) los.

2. Stel de neerhouder (22) overeenkomstig de werk-

8.8 Montage van de afblaasinrichting (afb. 8)

2. Steek de afblaasslang (1) op de aansluitpunten (2)

en (35), zoals weergegeven in afb. 8.

8.9 Plaats de batterijen in de werklamp (afb. 17)

1. Verwijder de afdekking van het batterijvak door

deze te ontgrendelen en naar boven toe weg te lappen.

2. Plaats de meegeleverde batterijen (8). Let op: Po-

lariteit in acht nemen!

3. Monteer het deksel van het batterijvakje in omge-

LET OP: Bedien het product alleen met een geschikte spanenafzuiginstallatie. Gebruik geen huishoudstofzui- ger. Sluit een geschikte spanenafzuiginstallatie (niet bij de le- vering inbegrepen) aan op de afzuigaansluiting (14).

2. Haal eerst de spanning er af door de spanschroef

(10) tegen de wijzers van de klok in draaien. (afb. 16)

3. Druk de draagarm (11) iets omlaag. (afb. 9)

4. Verwijder de schuurband deze naar voren uit de

houders en door de opening in de tafel te trekken.

8.3.2 Plaats de schuurband in de houders

(afb. 23-25) De schuurband moet in de richting van de gebruiker wijzen zie (afb. 23-25)

1. Voor schuurbanden gebruikt u het montageopper-

2. Plaats de gereedschapsopname (27) in het hier-

voor bestemde montageoppervlak uitsparingen in de tafel (6).

3. Schuif de schuurband in de opening van de ge-

reedschapsopname (27) en haal de twee kruiskop- schroeven (27.3) goed aan. Let op dat de schuurband gecentreerd wordt vastgeklemd (zie afb. 23/24).

4. Voer de schuurband met gemonteerde gereed-

schapsopname door de opening in de tafel.

5. Druk de draagarm (11) van de zaag iets omlaag

(afb. 20, F) en xeer het andere einde van de ge- reedschapsopname in de bovenste houder.

6. Span de schuurband (d) met de spanschroef (10)

door deze met de wijzers van de klok mee te draai- en. (afb. 16)

7. Plaats het tafelinzetstuk (24) weer terug. (zie 8.1.1)

8.4 Montage van de gereedschapsopname (afb. 23)

1. Schroef de inbusbout (27.4) in het daarvoor

aanwezige boorgat van de gereedschapsopna- me (27.1)

2. Haal de werkwijze aan de tegenoverliggende zijde.

3. Plaats het bovenste gedeelte van de gereed-

schapsopname (27.2) op het onderste gedeelte van de gereedschapsopname (27.1).

4. Schroef de twee gedeeltes met de meegelever-

de schroeven (27.3) vast.

8.5 Fijninstelling van de hoekschaal (afb. 12)

LET OP Controleer de instelling van de hoekschaal, voordat u met het apparaat werkt.

1. Gebruik voor het instellen van de zaagtafel een

90°-hoek (29) (niet bij de levering inbegrepen). Leg deze op de zaagtafel en tegen het zaagblad (afb. 12).www.scheppach.com

9.4 Uitvoeren van versteksnedes(afb. 14)

WAARSCHUWING Wees bij het uitvoeren van versteksnedes uitzonderlijk voorzichtig. Door het kantelen van de zaagtafel wordt de kans op wegglijden groter. Er bestaat gevaar voor letsel.

1. Voor het uitvoeren van versteksnedes past u de

afstand van de op de neerhouder (22) gemonteer- de zaagbladbescherming (5) tot de werktafel over- eenkomstig aan.

2. Zwenk de tafel, door de stergreepschroef (13) los

te maken en de zaagtafel (6) in de gewenste posi- tie te kantelen.

3. Haal de stergreepschroef (13) aan.

9.5 Werken met de schuurband

Met deze decoupeerzaag zijn slijpwerkzaamheden aan de binnen- en buitenzijde van het werkstuk mogelijk.

9.5.1 Slijpwerkzaamheden aan de binnen- en bui-

tenzijde (afb. 23-25)

1. Monteer de schuurband, zoals onder 8.3 beschre-

2. Voor het uitvoeren van slijpwerkzaamheden past

u de afstand van de neerhouder (22) overeenkom- stig aan de werktafel (6) aan.

3. Voer onder gelijkmatige druk het werkstuk voor-

zichtig tegen de schuurband (d) aan.

4. Verwijder na het beëindigen van de slijpwerk-

zaamheden de schuurband (zoals onder 8.3 be- schreven). Let op: Bij een te sterke druk kan de schuurband scheuren.

9.6 Bedrijf werklamp (afb. 4)

• Bedien de aan/uit-schakelaar (19) om de werklamp (18) in en uit te schakelen.

9.7 Werken met de buigzame as (afb. 26-28)

• Beschermkap (38) verwijderen (afb. 26).

• Buigzame as (37) op het aansluitpunt (39) plaatsen en vastschroeven. (Afb. 27).

• Gereedschap in de boorkop spannen (D 3,2 mm).

• Buigzame as op de greep vasthouden en de toeren- regeling zoals onder (9.2 / 9.9) beschreven instellen.

• Na het beëindigen van de werkzaamheden verwij- dert u de buigzame as weer en schroeft u de be- schermkap (38) er weer op.

• Let op: Bij werkzaamheden met de buigzame as het zaagblad met de bladbescherming (5) afdek- ken. LET OP: Controleer en reinig regelmatig de afzuigkanalen.

9.1 Algemene instructies

• De zaag snijdt het hout niet zelfstandig. De gebrui- ker maakt het zagen mogelijk door geleiding van het hout in het bewegende zaagblad.

• De tanden zagen het hout alleen bij neerwaartse slag.

• Het hout moet langzaam in het zaagblad worden gevoerd, omdat de tanden van het zaagblad zeer klein zijn.

• Elke persoon die met de zaag wil werken, heeft een bepaalde leertijd nodig. Tijdens deze periode zullen gegarandeerd enkele bladen breken.

• Tijdens het zagen van dikke houtblokken moet met name in acht worden genomen dat het zaagblad niet wordt verbogen of verdraaid.

• Door een voorzichtige werkwijze wordt de levens- duur van het zaagblad verhoogd.

9.2 Regelaar aantal slagen (afb. 2)

Met de regelaar aantal slagen (16) kunt u het aantal slagen overeenkomstig het te zagen materiaal instel- len. Voor zacht materiaal adviseren wij een hoger aan- tal slagen, voor hard materiaal een lager aantal slagen. Draai de regelaar aantal slagen (16) rechtsom om het aantal slagen te verhogen. Draai de slagregelaar links- om om het aantal slagen te verlagen.

9.3 Uitvoeren van uitsparingen

Met deze decoupeerzaag zijn uitsparingen in werk- stukken mogelijk, zonder dat de buitenzijde of de om- vang van het werkstuk beschadigd wordt.

1. Verwijder het zaagblad (20) zoals onder 8.1 be-

2. Boor een gat in het werkstuk.

3. Leg het werkstuk met het boorgat over de opening

van het tafelinzetstuk (24) op de zaagtafel (6).

4. Installeer het zaagblad (20) (zoals onder 8,1 be-

schreven) door het boorgat in het werkstuk en stel de bladspanning in.

5. Verwijder na het beëindigen van de uitsparing het

zaagblad (20) uit de bladhouder (zoals onder 8.1 beschreven).

6. Neem het werkstuk van de tafel.www.scheppach.com

• Inschakelen: Druk op de groene toets “I”.

• Uitschakelen: Druk op de rode toets “0”. LET OP De machine is voorzien van een veiligheidsschakelaar te- gen herinschakelen van de machine na spanningsuitval. Als de decoupeerzaag is ingeschakeld en de stroom- voorziening wordt onderbroken, blijft de decoupeer- zaag uitgeschakeld, ook als de stroomvoorziening weer wordt hersteld. Voor het inschakelen drukt u op- nieuw op toets “I”.

10. Elektrische aansluiting

De geïnstalleerde elektromotor is bedrijfsklaar aangesloten. De aansluiting voldoet aan de rele- vante VDE- en DIN-voorschriften. De netaansluiting van de klant en het gebruikte verlengsnoer moeten eveneens aan deze voor- schriften voldoen. Defecte elektrische aansluitkabel Bij elektrische aansluitkabels treedt vaak schade aan de isolatie op. Mogelijke oorzaken zijn:

• Versleten plekken, als aansluitkabels door venster- of deuropeningen worden geleid

• Knikken door een onvakkundige bevestiging of ge- leiding van de aansluitkabel

• Snijplekken omdat over de aansluitkabel is gereden

• Beschadigde isolatie omdat de stekker uit het stop- contact is getrokken.

• Scheuren door veroudering van de isolatie. Dergelijke defecte elektrische aansluitkabels mogen niet worden gebruikt en zijn levensgevaarlijk als de iso- latie is beschadigd. Controleer de elektrische aansluitkabels regelmatig op schade. Let erop dat bij het controleren de aansluitka- bel niet op het elektriciteitsnet is aangesloten. Elektrische aansluitkabels moeten aan de relevante VDE- en DIN-voorschriften voldoen. Gebruik uitsluitend aansluitkabels met de aanduiding H 05 VV- F. Op de aansluitkabel moet de typeaanduiding vermeld staan. Wisselstroommotor

• De netspanning moet 220 - 240 V~ zijn.

• Verlengsnoeren moeten tot een lengte van 25 m een doorsnede hebben van 1,5 vierkante millimeter. Aansluitingen en reparaties aan de elektrische uitrus- ting mogen uitsluitend door een elektromonteur wor- den uitgevoerd. Vermeld in geval van vragen de volgende gegevens:

• Stroomtype van de motor

• Gegevens van het machinetypeplaatje Aansluittype Y Als het netsnoer van dit apparaat beschadigd is, moet dit door de fabrikant, diens servicedienst of door een soortgelijk gekwaliceerde persoon vervangen worden om gevaar te vermijden.

• Transporteer het elektrisch gereedschap door deze aan de machinebehuizing (36) op te tillen. (afb. 26)

• Gebruik nooit de veiligheidsvoorzieningen om het apparaat te hanteren of te transporteren.

• Let op dat tijdens het transport van het vrijliggende deel van het zaagblad is afgedekt, bijvoorbeeld door de veiligheidsvoorziening.

12. Reiniging, onderhoud en bestelling

van reserveonderdelen WAARSCHUWING Schakel de zaag altijd uit en trek de stekker uit het stopcon- tact voor alle onderhouds- en reinigingswerkzaamheden.

Zorg dat de veiligheidsinrichtingen, de ventilatiesleu- ven en de motorbehuizing zo stof- en vuilvrij mogelijk zijn. Wij adviseren om het apparaat direct na elk ge- bruik te reinigen.

12.1.1 Reiniging buitenzijde

• Reinig het apparaat regelmatig met een vochtige doek en wat zachte zeep.

• Gebruik geen reinigings- of oplosmiddelen. Deze kunnen de kunststofonderdelen van het apparaat aantasten.

• Let op dat er geen water in het apparaat terecht komt.

12.1.2 Reiniging binnenzijde (afb. 15)

1. Verwijder de schroef (33).

2. Draai de schroef (32) los.

3. Verwijder de afdekking (7).www.scheppach.com

4. Blaas de binnenzijde van het apparaat met pers-

lucht bij lage druk uit.

7. Plaats de schroef (33) weer terug en haal deze aan.

• Smeer de lagerplaatsen (9) van de keerrollen ui- terlijk na ca. 50 bedrijfsuren met een hoogwaardig machinevet. In het apparaat bevinden zich geen andere onderdelen die onderhoud vereisen.

Bij overmatige vonkvorming moet u de koolborstels door een elektricien laten controleren. LET OP De koolborstels mogen alleen door een elektricien wor- den vervangen.

Als het netsnoer is gescheurd, ingesneden of in enige andere vorm is beschadigd, moet deze direct worden vervangen. De lagers van de motor en interne delen niet smeren!

12.3 Service-informatie

Let op dat bij dit product de volgende delen onderhevig zijn aan gebruiksmatige of natuurlijke slijtage, resp. de volgen- de delen als verbruiksmateriaal wordt gebruikt. Slijtageon- derdelen*: Koolborstels, zaagblad, tafelinzetstukken

• Niet absoluut bij de levering inbegrepen! Neem in het geval van reserveonderdelen en accessoi- res contact op met ons servicecentrum. Scan hiervoor de QR code op de voorpagina.

12.4 Bestelling van reserveonderdelen

Bij de bestelling van reserveonderdelen (via de ser- vice-hotline) moeten de volgende gegevens worden vermeld:

• Artikelnummer van het apparaat (kunt u vinden op de verpakking resp. de handleiding)

Bewaar het apparaat en de bijbehorende accessoires op een donkere, droge en vorstvrije en voor kinderen ontoegankelijke plaats. De optimale opslagtempera- tuur ligt tussen 5 en 30˚C. Bewaar het elektrisch appa- raat in de originele verpakking.

14. Afvalverwerking en hergebruik

Aanwijzingen op de verpakking De verpakkingsmaterialen zijn re- cyclebaar. Verpakkingen milieu- vriendelijk afvoeren. Aanwijzingen betre󰀨ende de wetgeving Afgedank- te elektrische en elektronische apparatuur (AEEA) Afgedankte elektrische en elektronische apparatuur behoort niet bij het huishoude- lijke afval, maar moeten worden ingeza- meld resp. gescheiden worden afgevoerd!

• Oude batterijen of accu’s die niet vast in het afge- dankte apparatuur zijn geïntegreerd, moeten vóór het afvoeren op niet-destructieve wijze worden ver- wijderd! Het afvoeren hiervan is geregeld in de wet- geving inzake batterijen.

• Eigenaars resp. gebruikers van elektrische en elek- tronische apparaten zijn wettelijk verplicht om na gebruik de batterijen en accu’s in te leveren.

• De eindgebruiker is verantwoordelijk voor het wis- sen van persoonsgerelateerde gegevens op het af te voeren afgedankte apparaat!

• Het symbool van de doorgekruiste vuilnisbak bete- kent dat afgedankte elektrische en elektronische ap- paratuur niet bij het huishoudelijk afval mag worden gegooid.

• Afgedankte elektrische en elektronische apparatuur kunnen bij de volgende punten kosteloos worden ingeleverd: - Openbare afvalverwijderings- of inzamelpunten (bijv. gemeentewerven) - Verkooppunten van elektrische apparaten (statio- nair en online), voor zover dealers verplicht zijn ze terug te nemen of dit vrijwillig aanbieden.www.scheppach.com

• Als er onder het vuilnisbaksymbool ook de tekens Hg, Cd of Pb staan, betekent dit het volgende: - Hg: Batterij bevat meer dan 0,0005% kwikzilver - Cd: Batterij bevat meer dan 0,002% cadmium - Pb: Batterij bevat meer dan 0,004% lood

• Accu’s en batterijen kunnen bij de volgende punten kosteloos worden ingeleverd: - Openbare afvalverwijderings- of inzamelpunten (bijv. gemeentewerven) - Verkooppunten van batterijen en accu’s - Verzamelpunten van het gezamenlijke inzamel- systeem voor oude batterijen van een apparaat - Verzamelpunten van de fabrikant (indien geen deelnemer van het gezamenlijke inzamelsysteem)

• Deze uitspraken zijn alleen geldig voor accu’s en batterijen die in de landen van de Europese Unie worden verkocht en die onder de Europese Richtlijn 2006/66/EG vallen. In landen buiten de Europese Unie kunnen andere voorschriften gelden voor het afvoeren van accu’s en batterijen. - Tot drie afgedankte elektronische apparaten per apparaattype, met een randlengte van niet meer dan 25 centimeter, kunnen gratis naar de fabrikant worden teruggebracht zonder eerst een nieuw apparaat van de fabrikant te hoeven kopen, of naar een ander erkend inzamelpunt in je omge- ving worden gebracht. - Voor verdere aanvullende terugnamevoorwaar- den van de fabrikanten en distributeurs verzoe- ken wij u contact op te nemen met de betre󰀨ende klantenservice.

• Bij levering van een nieuw elektrisch apparaat door de fabrikaat aan een particulier huishouden, kan de fabrikant op verzoek van de eindgebruiker zorgen voor het kosteloos afhalen van het afgedankte elek- trische apparaat. Neem hiertoe contact op met de klantenservice van de fabrikant.

• Deze uitspraken zijn alleen geldig voor apparaten die in de landen van de Europese Unie worden ge- installeerd en verkocht en die onder de Europese Richtlijn 2012/19/EU vallen. In landen buiten de Europese Unie kunnen andere voorschriften gelden voor het afvoeren van afge- dankte elektrische en elektronische apparatuur. Aanwijzingen voor de wetgeving op batterijen (het Duitse BattG) Oude batterijen en accu’s behoren niet bij het huishoudelijke afval, maar moeten wor- den ingezameld resp. gescheiden worden afgevoerd!

• Voor het veilig verwijderen van batterijen of accu’s uit het elektrische apparaat en voor informatie over het type resp. het chemische systeem dient u de overige gegevens in de bedienings- en montage- handleiding in acht te nemen.

• Eigenaars resp. gebruikers van batterijen en accu’s zijn wettelijk verplicht om na gebruik de batterijen en accu’s in te leveren. Het inleveren beperkt zich tot teruggave van huishoudelijke hoeveelheden.

• Oude batterijen kunnen schadelijke sto󰀨en of zwa- re metalen bevatten die schadelijk kunnen zijn voor het milieu en de gezondheid. Het recyclen van oude batterijen en het gebruik van de hierin opgenomen ressources levert u een bijdrage om deze twee be- langrijke goederen te beschermen.

• Het symbool van de doorgekruiste vuilnisbak bete- kent dat afgedankte batterijen en accu’s niet bij het huishoudelijk afval mag worden gegooid.www.scheppach.com

15. Verhelpen van storingen

WAARSCHUWING Schakel de zaag altijd uit en trek de stekker uit het stopcontact voor alle onderhouds- en reinigingswerkzaamheden. Storing Mogelijke oorzaak Oplossing Zaagblad zonder pennen laat los na het uitschakelen van de motor Zaagbladklemschroef van gereedschapsopname (27) te licht aangehaald Zaagbladklemschroef van gereedschapsopname (27) stevig vastdraaien Motor start niet Verlengsnoer defect Verlengsnoer vervangen Aansluitingen op de motor of schakelaar niet in orde Door elektricien laten controleren Motor of schakelaar defect Door elektricien laten controleren Zaagbladen breken Spanning onjuist ingesteld Juiste spanning instellen Belasting te sterk Werkstuk langzamer aanvoeren Onjuist zaagbladtype Juist zaagblad gebruiken Werkstuk niet recht aangevoerd Zijdruk vermijden Zaagblad zwenkt uit, niet recht uitgelijnd. Houders niet uitgelijnd Draai de schroeven los, waarmee de houders zijn bevestigd. Breng de houders in loodrechte positie en haal de schroeven weer aan.www.scheppach.com

16. Conformiteitsverklaring
