Toote tüüp	Lõikessaag (laualt juhitav tikksaag)
Bränd	Scheppach
Mudel	Deco Flex SL
Mõõtmed (P x L x K)	665 x 310 x 340 mm
Kaal	8,1 kg
Toitepinge	230-240 V~ / 50 Hz
Võimsustarve	70 W (pidev S1) / 90 W (S2 15 min)
Käikude arv	550 kuni 1500 min⁻¹ (reguleeritav)
Tõsteliikumine	1,8 mm
Kallutatav laud	0° kuni 45° vasakule ja paremale
Laua suurus	254 x 407 mm
Sobiva saelehe pikkus	≥ 133 mm (varrega või ilma)
Maksimaalne lõikekõrgus 90° juures	50 mm
Maksimaalne lõikekõrgus 45° juures	20 mm
Kaitseklass	IP20
Imemishülsi läbimõõt	34,5 mm
Helirõhutase (LpA)	81,7 dB (määramatus K=3 dB)
Helivõimsustase (LWA)	94,7 dB (määramatus K=3 dB)
Peamised funktsioonid	Sirged, kaldu ja sisesisselõiked; lihvimine abrasiivlindiga; kasutamine painduva võlliga
Ohutus	Saelehe kaitse, taaskäivitustõkestav lüliti, hädaolukorra seiskamine, reguleeritav kaitsekate
Hooldus	Välis- ja sispuhastus (suruõhk); laagrite määrimine iga 50 tunni järel; süsinikharjade vahetamine elektriku poolt
Kuluosad	Saeleht, lauaplaat, süsinikharjad
Kaasasolevad tarvikud	Saeleht, kuuskantvõtmed 2,5 ja 3 mm, AAA patareid (2 tk), painduv võll padruniga, abrasiivlint, tööriistahoidik, kruvikomplekt
Garantii	Seaduslik garantii (materjali- või tootmisvead)

Korduma kippuvad küsimused - Deco Flex SL SCHEPPACH

Kuidas vahetada saelehte?

Ühendage seade vooluvõrgust lahti, eemaldage lauaplaat, keerake pingutuspolti (10) vastupäeva lahti, suruge käsi (11) veidi alla, seejärel eemaldage saeleht hoidikutest. Paigaldage uus saeleht hammastega allapoole, sisestage varred hoidikutesse, keerake pingutuspolt päripäeva kinni ja pange lauaplaat tagasi.

Kuidas reguleerida saelehe pinget?

Pöörake pingutuspolti (10) päripäeva, et pinget suurendada, vastupäeva, et vähendada. Pinge on õige, kui saeleht teeb selget heli nagu keel. Kontrollige pinget regulaarselt pärast iga saelehe vahetust.

Kuidas teha kaldu lõiget?

Keerake tähttõmmits (13) lahti, kallutage saelauda (6) soovitud nurga alla (0° kuni 45° vasakule/paremale), seejärel keerake tähttõmmits kinni. Reguleerige ka jaluskaugust (22) vastavalt kaldele, et vältida libisemist.

Milliseid materjale saan selle saega lõigata?

Saag on ette nähtud lõikama teravat puitu, pleksiklaasi, GFK-d, vahtplasti, kummi, nahka ja korki. Ärge kasutage ümarate materjalide lõikamiseks (väljapaiskumise oht).

Kuidas paigaldada abrasiivlint lihvimiseks?

Eemaldage lauaplaat, keerake pingutuspolt lahti, asetage tööriistahoidik kinnituspinnale (26), sisestage abrasiivlint (hambad kasutaja poole) ja keerake ristpeaga kruvid (27.3) kinni. Juhtige lint läbi laua, kinnitage see ülemisse hoidikusse, seejärel keerake pingutuspolt (10) kinni.

Mida teha, kui saeleht puruneb sageli?

Kontrollige saelehe pinget (liiga madal või kõrge), vähendage koormust, sisestades detaili aeglasemalt, kasutage õiget tüüpi saelehte ja juhtige detaili ilma külgsurveta. Veenduge, et hoidikud on vertikaalselt joondatud.

Kuidas puhastada masina sisemust?

Ühendage masin vooluvõrgust lahti, eemaldage vasaku katte kruvid (32) ja (33), puhastage seest madala rõhuga suruõhuga, seejärel pange kate tagasi. Ärge kunagi kasutage vedelikke.

Kuidas kasutada painduvat võlli?

Eemaldage kaitsekork (38), keerake painduv võll ühenduspunkti (39) külge, kinnitage tööriist padrunisse (D max 3,2 mm), reguleerige kiirust regulaatoriga (16). Pärast kasutamist eemaldage võll ja keerake kork tagasi. Painduva võlli kasutamisel katke saeleht alati kaitsekattega.

Milliseid kaitsevahendeid pean kandma?

Kandke alati kaitseprille, kuulmiskaitseid ja tolmumaski. Ärge kandke lahtisi riideid ega ehteid, siduge pikad juuksed kinni.

Mida teha voolukatkestuse korral?

Masin on varustatud taaskäivitustõkestava turvalülitiga. Pärast voolu taastumist vajutage uuesti rohelist nuppu "I", et masin uuesti käivitada.

KASUTUSJUHEND Deco Flex SL SCHEPPACH

Seadmel olevate sümbolite selgitus

	Hoiatus - lugege vigastusriski vähendamiseks kasutusjuhendit.
	Kandke tolmukaitsemaski. Puidu ja muude materjalide töötlemisel võib tekkida tervistkahjustav tolm. Asbestisisaldusega materjali ei tohi töödelda!
	Kandke kuulmekaitset!
	Kandke kaitseprille. Töö ajal tekkivad sädemed või seadmest väljatungivad killud, laastud ja tolmud võivad nägemiskadu põhjustada.
	Tähelepanu! Vigastusoht! Ärge sisestage jäsemeid töötavasse saekettasse!
	Toode vastab kehtivatele Euroopa direktiividele.
	Toode vastab kehtivatele Serbia juhistele.

Sisukord: Lk:

1. Sissejuhatus 214
2. Seadme kirjeldus (joon. 1-29) 214
3. Tarnekomplekt 215
4. Sihtotstarbekohane kasutus 215
5. Ohutusjuhised 215
6. Tehnilised andmed....218
7. Enne käikuvõtmist....219
8. Ülesehitus 220
9. Käsitsemine 222
10. Elektriühendus 223
11. Transportimine 223
12. Puhastamine, hooldus ja varuosade tellimine.... 223
13. ladustamine....224
14. Utiliseerimine ja taaskäitlus....224
15. Rikete körvaldamine 225
16. Vastavusdeklaratsioon 395

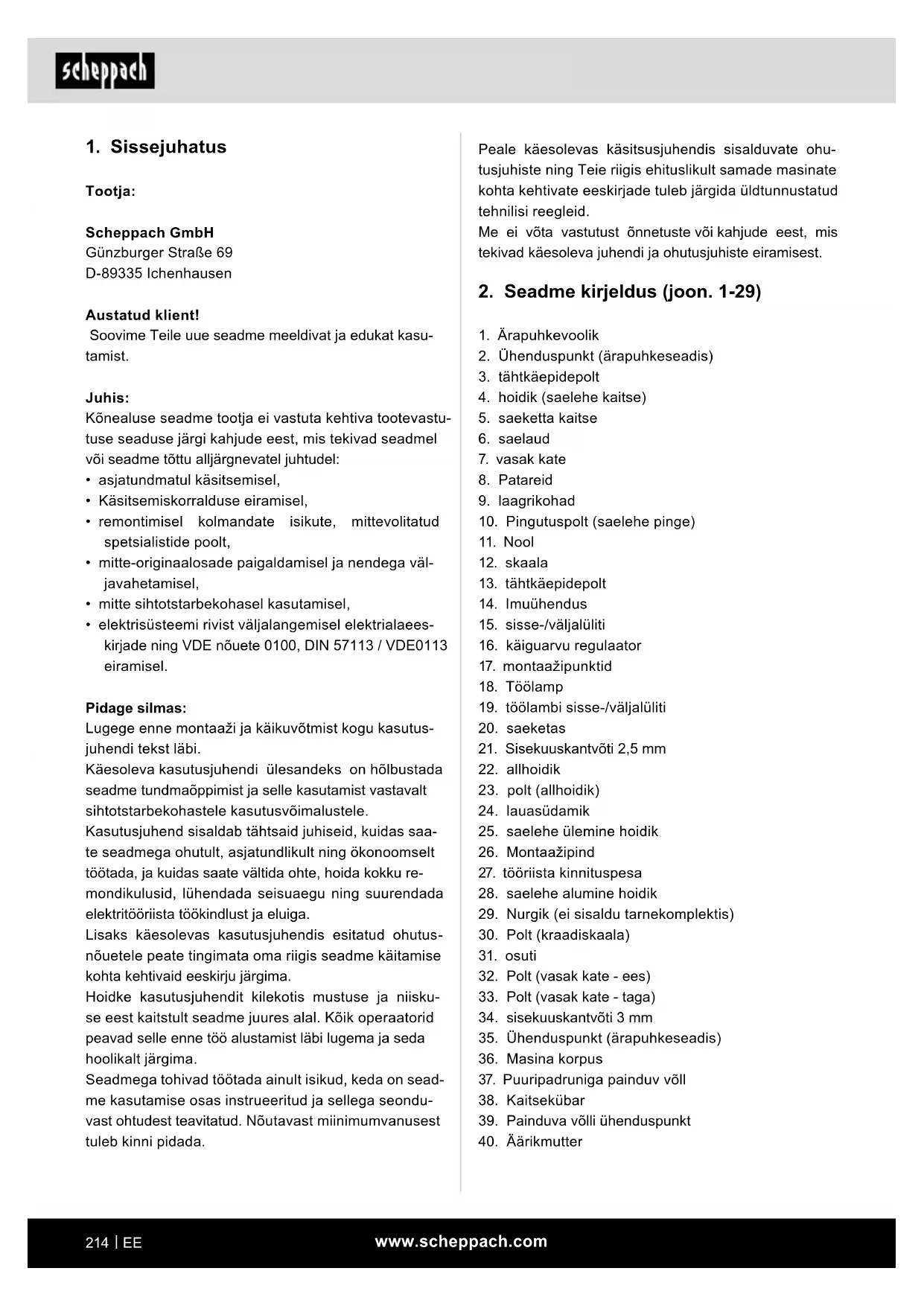

1. Sissejuhatus

Tootja:

Scheppach GmbH

Soovime Teile uue seadme meeldivat ja edukat kasutamist.

Juhis:

Kõnealuse seadme tootja ei vastuta kehtiva tootevastutuse seaduse järgi kahjude eest, mis tekivad seadmel või seadme tõttu alljärgnevatel juhtudel:

• asjatundmatul käsitsemisel,
  • Käsitsemiskorralduse eiramisel,
• remontimisel kolmandate isikute, mittevolitatud spetsialistide poolt,
• mitte-originaalosade paigaldamisel ja nendega väljavahetamisel,
  • mitte sihtotstarbekohasel kasutamisel,
• elektrisüsteemi rivist väljalangemisel elektrialaees-kirjade ning VDE nõuete 0100, DIN 57113 / VDE0113 eiramisel.

Pidage silmas:

Lugege enne montaaži ja käikuvõtmist kogu kasutus- juhendi tekst läbi.

Käesoleva kasutusjuhendi ülesandeks on hölbustada seadme tundmaöppimist ja selle kasutamist vastavalt sihtotstarbekohastele kasutusvõimalustele.

Kasutusjuhend sisaldab tähtsaid juhiseid, kuidas saate seadmega ohutult, asjatundlikult ning ökonoomselt töötada, ja kuidas saate vältida ohte, hoida kokku re-mondikulusid, lühendada seisuaegu ning suurendada elektritööriista töökindlust ja eluiga.

Lisaks käesolevas kasutusjuhendis esitatud ohutus-nõuetele peate tingimata oma riigis seadme käitamise kohta kehtivaid eeskirju järgima.

Hoidke kasutusjuhendit kilekotis mustuse ja niisku-se eest kaitstult seadme juures alal. Köik operaatorid peavad selle enne töö alustamist läbi lugema ja seda hoolikalt järgima.

Seadmega tohivad töötada ainult isikud, keda on seadme kasutamise osas instrueeritud ja sellega seonduvast ohtudest teavitatud. Nõutavast miinimumvanusest tuleb kinni pidada.

Peale käesolevas käsitsusjuhendis sisalduvate ohutusjuhiste ning Teie riigis ehituslikult samade masinate kohta kehtivate eeskirjade tuleb järgida üldtunnustatud tehnilisi reegleid.

Me ei võta vastutust õnnetuste või kahjude eest, mis tekivad käesoleva juhendi ja ohutusjuhiste eiramisest.

2. Seadme kirjeldus (joon. 1-29)

1. Ärapuhkevoolik
2. Ühenduspunkt (ärapuhkeseadis)
3. tähtkäepidepolt
4. hoidik (saelehe kaitse)
5. saeketta kaitse
6. saelaud
7. vasak kate
8. Patareid
9. laagrikohad
10. Pingutuspolt (saelehe pinge)
11. Nool
12. skaala
13. tähtkäepidepolt
14. Imuühendus
15. sisse-/väljalüliti
16. käiguarvu regulaator
17. montaažipunktid
18. Töölamp
19. töölambi sisse-/väljalüliti
20. saeketas
21. Sisekuuskantvõti 2,5 mm
22. allhoidik
23. polt (allhoidik)
24. lauasüdamik
25. saelehe ülemine hoidik
26. Montaažipind
27. tööriista kinnituspesa
28. saelehe alumine hoidik
29. Nurgik (ei sisaldu tarnekomplektis)
30. Polt (kraadiskaala)
31. osuti
32. Polt (vasak kate - ees)
33. Polt (vasak kate - taga)
34. sisekuuskantvõti 3 mm
35. Ühenduspunkt (ärapuhkeseadis)
36. Masina korpus
37. Puuripadruniga painduv võll
38. Kaitsekübar
39. Painduva völli ühenduspunkt
40. Äärikmutter

3. Tarnekomplekt

• jõhvaag
• Saeketta kaitse (5)
• Saeleht (20)
• Sisekuuskantvõti 2,5 mm (21)
• Sisekuuskantvõti 3 mm (34)
• Patareid (2x AAA) (8)
- Puuripadruniga painduv völl (37)
• Tööriista kinnituspesa (27)
• Tööriista kinnituspesa alaosa (2x) (27.1)
• Tööriista kinnituspesa ülaosa (2x) (27.2)
• Tööriista kinnituspesa poldid (4x) (27.3)
• Tööriista kinnituspesa sisekuuskantpoldid (4x) (27.4)
- Alusseib (2x) (a)
- Kindlustusmutter (b)
- Polt (c)
• Lihvlint (d)
- Originaalkäitusjuhend

4. Sihtotstarbekohane kasutus

Jõhvaag on ette nähtud kandiliste puidutükkide või muude valmistamismaterjalide nagu nt pleksiklaasi, GFK, vahtkummi, kummi, naha ja korgi lõikamiseks. Ärge kasutage saagi ümarmaterjali lõikamiseks. Ümar- materjal võib kergesti viltu seaduda.

Vigastusoht! Osi võidakse välja paisata!

Seadet tohib kasutada ainult vastavalt selle otstarbele. Igasugune sellest ulatuslikum kasutus pole sihtotstarbekohane. Sellest põhjustatud kahjude või igat liiki vigastuste eest vastutab kasutaja/operaator ja mitte tootja.

Palun pidage silmas, et meie seadmed pole konstruee-ritud kommerts-, käsitööndus- ega tööstuskasutuse jaoks. Me ei võta üle pretensiooniõiguskohustust, kui seadet kasutatakse kommerts-, käsitööndus- või töös-tusettevõtetes ning samaväärsetel tegevustel.

• Kasutada tohib ainult antud masinale sobivaid saekettaid.
• Sihtotstarbekohase kasutuse koostisosaks on ka ohutusjuhiste, samuti montaažijuhendi ning käsitsusjuhendis sisalduvate käitusjuhiste järgimine.
• Isikud, kes masinat käsitsevad ja hooldavad, peavad seda tundma ja olema võimalikest ohtudest teavitatud.
• Peale selle tuleb kehtivatest önnetuste ennetamise eeskirjadest väga täpselt kinni pidada.
• Tuleb järgida muid töömeditsiiniliste ja ohutustehniliste valdkondade üldisi reegleid.

- Masinal teostatud muudatused välistavad tootja vastutuse sellest tekkivate kahjude eest täielikult.

jääkriskid

Ka siis, kui käsitsete antud elektritööriista eeskirjade kohaselt, jäävad alati valitsema jääkriskid. Antud elektritööriista ehitusviisi ja teostusega seonduvalt võivad tekkida järgmised ohud:

• Kopsukahjustused, kui ei kanta sobivat tolmukaitse-maski.
• Kuulmekahjustused, kui ei kanta sobivat kuulmekaitset.
• Önnetusoht käe kokkupuute töttu tööriista katmata löikepiirkonnas.

• Vigastusoht tööriista vahetamisel (löikeoht).

- Sörmede muljumine.

- Ohustamine tagasilöögi töttu.

- Töödetaili ümberkukkumine ebapiisava toetuspinna töttu.

- Lõiketööriista puudutamine.

- Okste ja töödetaili osade väljapaiskumine.

5. Ohutusjuhised

5.1 Üldised ohutusjuhised elektritööriistade kohta

△ HOIATUS! Lugege köiki ohutusjuhiseid, korraldusi, illustratsioone ja andmeid, millega see elektritööriist on varustatud. Hooletused alljärgnevatest korraldustest kinnipidamisel vöivad pöhjustada elektri- löki, tulekahju ja/vöi raskeid vigastusi.

Hoidke köiki ohutusjuhiseid ja korraldusi tulevikuks alal.

Ohutusjuhistes kasutatav möiste "elektritööriist" kehtib vörgukäitusega elektritööriistade (vörgujuhtmega) ja akukäitusega elektritööriistade (vörgujuhtmeta) kohta.

1. Ohutus töökohal

a) Hoidke oma tööpiirkond puhas ja hästi valgustatud. Korratud või valgustamata tööpiirkonnad võivad önnetusi põhjustada.
b) Ärge töötage elektritööriistaga plahvatusohtlikus ümbruskonnas, milles leidub süttimis- ohtlikke vedelikke, gaase või tolme. Elektritöö- riistad tekitavad sädemeid, mis võivad tolmud või aurud põlema süüdata.
c) Hoidke lapsed ja teised isikud elektritööriista kasutamise ajal eemal. Tähelepanu körvalejuhtimisel võite elektritööriista üle kontrolli kaotada.

2. Elektrialane ohutus

a) Elektritööriista ühenduspistik peab pistikupessa sobima. Pistikut ei tohi ühelgi viisil muuta. Ärge kasutage adapterpistikuid koos kaitsemaandusega elektritööriistadega. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögi riski.
b) Vältige kehalist kontakti torude, küttesüsteemide, pliitide, külmkappide jms maandatud pindadega. Kui Teie keha on maandatud, siis valitseb körgendatud elektrilöögi risk.
c) Kaitske elektritööriistu vihma ja märja eest. Vee tungimine elektritööriista suurendab elektrilöögi riski.
d) Ärge kasutage ühendusjuhet valel otstarbel nagu elektritööriista kandmiseks, üles riputamiseks või pistikupesast pistiku väljatõmbamiseks. Kaitske ühendusjuhet kuumuse, öli, teravate servade ning liikuvate osade eest. Kahjustatud või sasitud ühendusjuhtmed suurendavad elektrilöögi riski.
e) Kui töötate elektritööriistaga öues, siis kasutage üksnes välitingimustesse sobivaid pikendusjuhtmeid. Välitingimustesse sobiva pikendusjuhtme kasutamine vähendab elektrilöögi riski.
f) Kui elektritööriista käitamist pole võimalik niiskes ümbruskonnas vältida, siis kasutage rikkevoolu-kaitselülitit. Rikkevoolu-kaitselüliti kasutamine vähendab elektrilöögi riski.

3. Inimeste ohutus

a) Olge tähelepanelik, pidage oma tegevust silmas ja käige töötamisel elektritööriistaga möistlikult ümber. Ärge kasutage elektritööriista, kui olete väsinud või uimastite, alkoholi või ravimite möju all. Hetkeline tähelepanematus võib põhjustada elektritööriista kasutamisel tõsiseid vigastusi.
b) Kandke isiklikku kaitsevarustust ja alati kaitseprille. Isikliku kaitsevarustuse nagu tolmumaski, libisemiskindlate turvajalatsite, kaitsekiivri või kuulmekaitsme kandmine, vastavalt elektritööriista liigile ning kasutusele, vähendab vigastuste riski.
c) Vältige ettekavatsematut käikuvõtmist. Veenduge, et elektritööriist on enne voolutoite ja/või aku külgeühendamist, ülesvõtmist või kandmist välja lülitatud.

Kui hoiate elektritööriista kandmisel sörme lülitil või ühendate sisselülitatud elektritööriista vooluvarustusega, siis võib see önnetusi põhjustada.

d) Eemaldage enne elektritööriista sisselülitamist seadistustööriistad ja mutrivõtmed. Pöörleva elektritööriista sisemuses paiknev tööriist või võti võib vigastusi põhjustada.
e) Vältige ebaharilikku kehahoiakut. Hoolitsege stabilise seisuasendi eest ja hoidke alati tasakaalu. Seeläbi saate elektritööriista ootamatutes olukordades paremini kontrollida.
f) Kandke sobivat riietust. Ärge kandke avarat riietust ega ehteid. Hoidke juuksed ja riietus pöörlevatest detailidest eemale. Avar riietus, ehted või pikad juuksed võidakse liikuvate detailide poolt kaasa haarata.
g) Kui saab monteerida tolmuimu- ja -püüdeseadiseid, siis tuleb need külge ühendada ning neid öigesti kasutada. Tolmuimusüsteemi kasutamine võib vähendada tolmust tingitud ohte.
h) Ärge uskuge pimesi ohutusse ega eirake elektritööriista ohutusreegleid ka siis, kui olete paljukordse kasutuse töttu elektritööriistaga tuttav. Tähelepanematu tegutsemine vöib pöhjustada sekundi murdosa jooksul raskeid vigastusi.

4. Elektritööriista kasutamine ja käsitsemine

a) Ärge koormake elektritööriista üle. Kasutage töötamisel antud töö jaoks ettenähtud elektritööriista. Sobiva elektritööriistaga töötate paremini ja ohutumalt ettenähtud võimsusvahemiku piires.
b) Ärge kasutage elektritööriista, mille lüliti on defektne. Elektritööriist, mida ei saa enam sisse või välja lülitada, on ohtlik ning tuleb remontida.
c) Tömmake pistik pistikupesast välja ja/või eemaldage äravõetav aku enne seadme seadistamist, rakendustööriistade vahetamist või elektritööriista ärapanemist. See ettevaatusmeede vähendab elektritööriista ettekavatsematu käivitumise ohtu.
d) Ladustage mittekasutatavaid elektritööriistu lastele kättesaamatult. Ärge laske elektritööriista kasutada isikutel, kes seda ei tunne või pole käesolevaid korraldusi lugenud. Elektritööriistad on ohtlikud, kui neid kasutavad kogenematud isikud.
e) Hoolitsege elektritööriistade ja rakendustööriistade eest hästi. Kontrollige, kas liikuvad detailid talitlevad laitmatult ega kiilu kinni, kas esineb murdunud või kahjustatud detaile nii, et elektritööriista talitlus on piiratud.

Laske kahjustatud osad enne elektritööriista kasutamist remontida. Paljude önnetuste põhjus peitub halvasti hooldatud elektritööriistades.

f) Hoidke lõiketööriistad teravad ja puhtad. Hästi hoolitsetud teravate lõikeservadega lõiketööriistad kiiluvad vähem kinni ja neid on lihtsam juhtida.
g) Kasutage elektritööriista, tarvikuid, kasutustööriistu jms vastavalt käesolevatele korral-dustele. Arvestage seejuures töötingimustega ja teostatava tegevuse iseloomuga. Elektritöö- riistade kasutamine muudeks kui ettenähtud rakendusteks vöib pöhjustada ohtlikke olukordi.
h) Hoidke käepidemed ja hoidepinnad kuivad, puhtad ja öli- ning määrdevabad. Libedad käepidemed ja hoidepinnad ei võimalda elektritööriista ettenägematutes olukordades kindlalt käsitseda ning kontrollida.

5. Teenindus

a) Laske elektritööriista remontida ainult kvalifit-seeritud erialapersonalil ja ainult originaalvaru-osadega. Sellega tagatakse elektritööriista ohutuse säilimine.

HOIATUS

Antud elektritööriist tekitab käitamise ajal elektromagnetilise välja. Könealune väli võib teatud tingimustel aktiivsete või passiivsete meditsiiniliste implantaatide talitlust halvendada. Vähendamaks tösiste või surmavate vigastuste ohtu, soovitame me meditsiiniliste implantaatidega isikutel arsti ja meditsiinilise implantaadi tootjaga konsulteerida enne, kui elektritööriista käsitsetakse.

5.2 Jõhvaagide ohutusjuhised

• Lülitage avariijuhtumi korral masin vahetult välja ja tömmake vörgupistik välja.
• Järgige enne saega töötamist ja selle vältel köiki neid juhiseid.
• Ärge kasutage saagi küttepuidu saagimiseks.
• Masin on varustatud ohutuslülitiga taassisselülitamise vastu pärast pingelangust.
• Kui on vajalik pikenduskaabel, siis veenduge, et selle ristlöige on sae voolutarbe jaoks piisav. Miinimumristlöige 1,5 mm ^2 .
• Kasutage kaablitrumlit ainult mahakeritud seisundis.

• Masinal tegutsevate isikute tähelepanu ei tohi kõrvale juhtida.

• Saelehti ei tohi mitte mingil juhul pärast ajami välja-lülitamist külgmise vastusurumisega pidurdada.

• Paigaldage ainult hästi teritatud, pragudeta ja deformeerumata saelehti.
• Vigased saelehed tuleb kohe välja vahetada.
• Ärge kasutage saelehti, mis ei vasta käesolevas kasutusjuhendis esitatud tunnusandmetele.
• Tuleb kindlaks teha, et köik seadised, mis katavad saelehte, töötavad laitmatult.
• Masinal olevaid ohutusseadiseid ei tohi demonteerida ega kasutuskölbmatuks teha.
• Kahjustatud või vigased kaitsseseadised tuleb viivita-matult välja vahetada.
• Ärge lõigake töödetaile, mis kindlaks käeshoidmiseks liiga väikesed.
• Ärge koormake masinat sel määral, et see jääb seisma.
• Suruge töödetaili alati tugevasti vastu tööplaati.
• Ärge eemaldage kunagi lahtiseid kilde, laaste või kinnikiilunud puitdetaile töötava saelehe korral.
• Lülitage masin blokeerunud rakendustööriistal rikete körvaldamiseks välja. Tõmmake võrgupistik välja. Eemaldage blokaad. Tähelepanu! Vigastusoht saelehe tõttu! Kandke kaitsekindaid! Viige läbi ilma töödetailita proovitöötamine. Pidage silmas, et ei teki ebatavalisi mürasid ega võnkeid. Kui neid esineb, siis lülitage seade välja ja pöörduge tootja poole.
• Viige ümbervarustus- ning seadistus-, möötmis- ja puhastustöid läbi ainult seisatud mootori korral. Tõmmake võrgupistik välja.
• Kontrollige enne sisselülitamist üle, kas võtmed ja seadistustööriistad on eemaldatud.
• Lülitage mootor töökohalt lahkumisel välja ja tömmake vörgupistik välja.
• Elektriinstallatsiooni, remonti ja hooldustöid tohivad teostada ainult spetsialistid.
• Kõik kaitse- ja ohutusseadised tuleb pärast remondi või hoolduse lõpetamist kohe tagasi monteerida.
• Tuleb pidada kinni tootja ohutus-, töö- ja hooldusjuhistest ning tehnilistes andmetes esitatud möötmetest.
• Tuleb järgida asjaomaseid önnetuste ennetamise eeskirju ja muid üldtunnustatud ohutustehnilisi reegleid.
• Saag on möeldud ainult siseruumidesse ülespanemiseks.
• Saelehe kaitsmest väiksemad töödetailid võivad põhjustada kätel ja sõrmedel vigastusi. Kasutage sobivaid abivahendeid!

• Vältige töödetaili juhtimisel krampis käeasendeid ja asendeid, mille puhul põhjustaks libastumine käe vahetu sattumise saelehte.

• Pange saeleht alati nii sisse, et hambad on alla, saelaua poole suunatud.

• Seadistage alati korrektne lehepinge, et vältida saelehtede katkemist.
• Toimige ebaregulaarsete lõikeprofiilidega materjali lõikamisel eriti ettevaatlikult.
• Töödetaili tagasitömbamisel vöivad hambad löikesoonde kinni haakuda, eriti siis, kui saelaastud blokeerivad soont. Sel juhul peaksite sae seisma panema, vörgupistiku välja tömbama, kiiluga löikesoo ne avama ja töödetaili maha tömbama.
• Ärge lahkuge kunagi töökohalt ilma saagi eelnevalt seisma panemata. Oodake, kuni saag on seiskunud.
• Ärge koostage, liimige ega ehitage detaile töölaual, mil saag töötab.
• Lülitage saag sisse alles pärast töölaua koristamist materjalijääkidest ja tööriistadest. Jätke ainult töödeldav töödetail ja võimalikud töö-abivahendid (kiilud) töökojalauale.
  • Kandke alati kaitseprille.
  • Hoidke sõrmed saelehest ohutus kauguses.
• Juhtige töödetaili kindlalt ja tugevasti ega laske seda ühelgi ajahetkel lõdvaks.
• Ärge lahkuge kunagi töökohalt ilma eelnevalt saagi seisma panemata.
• Ärge laske ennast saega harjumisel tähelepanematusele juhtida. Tähelepanematust töttu võivad tekki-da sekundi murdosa vältel rasked vigastused.

Hoidke ohutusjuhised korralikult alles.

5.3 Ohutusjuhised patareidega ümberkäimiseks

1. Pöörake alati tähelepanu sellele, et patareid pannakse sisse öige polaarsusega (+ ja –) nagu patareidel esitatud.
2. Ärge lühistage patareisid.
3. Ärge laadige mittelaetavaid patareisid.
4. Ärge laadige patareid üle!
5. Ärge segage omavahel vanu ja uusi patareisid ning erinevat tüüpi või erinevate tootjate patareisid! Vahetage sama komplekti kõik patareid üheaegselt.
6. Eemaldage kasutatud patareid viivitamatult seadmest ja utiliseerige! Ärge visake patareisid olmejäätmete hulka. Defektsed või kasutatud patareid tuleb vastavalt direktiivile 2006/66/EC taaskäidelda. Andke patareid ja / või seade pakutavate kogumisasutuste kaudu tagasi. Utiliseerimisvõimaluste kohta saate infot hankida oma valla- või linnavalitsusest.

7. Ärge kuumutage patareisid!

8. Ärge keevitage ega jootke vahetult patareide läheduses!

9. Ärge võtke patareisid lahti!

10. Ärge deformeerige patareisid!

11. Ärge visake patareisid tulle!

12. Säilitage patareisid väljaspool laste käeulatust.

13. Ärge lubage lastel ilma järelevalveta patareisid vahetada!

14. Ärge säilitage patareisid tule, pliitide või muude soojusallikate läheduses. Ärge asetage patareisid vahetult päikekiirguse kätte ega kasutage või la-dustage neid kuuma ilmaga söidukites.

15. Säilitage kasutamata patareisid originaalpakendis ja hoidke metallesemetest eemal. Ärge segage omavahel lahtipakitud patareisid ega loopige neid segamini! See võib patareil lühise ja seega kah-justuse tekitada, samuti põletusi või isegi tuleohtu põhjustada.

16. Võtke patareid seadmest välja, kui seda pikema aja vältel ei kasutata, välja arvatud hädajuhtumite tarpeks!

17. Patareisid, mis on välja voolanud, ei tohi KUNAGI ilma vastava kaitseta puudutada. Kui väljavoola-nud vedelik satub nahale, siis peaksite naha selles piirkonnas kohe jooksva vee all ära loputama. Väl-tige igal juhul, et silmad ja suu vedelikuga kokku puutuvad. Palun pöörduge sel juhul viivitamatult arsti poole.

18. Puhastage enne patareide sissepanemist patareide kontakte ja ka seadmes asuvaid vastaskontakte.

6. Tehnilised andmed

võrgupinge 230-240 V\~/50 Hz

Võimsustarve 70 W (S1*)	90 W (S2 15min**)
Käiguarv	550-1500 min ^-1
Käiguliikumine	18 mm
Mõõtmed P x L x K	665 x 310 x 340 mm
Laud pööratav	0° kuni 45° vasakule/paremale
Laua suurus	254 x 407 mm
Saelehe pikkus u(mõlema viigu vahel)	127 mm
Saehaara väljaulatuvus	405 mm
Lõikekõrgus max 90°puhul	50 mm
Lõikekõrgus max 45°puhul	20 mm
Kaitseliik IP20
Imuotsaku ø 34,5 mm
Kaal	8,1 kg

Õigus tehnilisteks muudatusteks reserveeritud!

\*töörežiim S1 (kestevrežiim)

Masinat saab kestvalt esitatud võimsusega käitada

\*\*töörežiim S2 (lühiajarežiim)

Masinat tohib lühiajaliselt esitatud võimsusega käitada

müraemissiooni väärtused

Müra

Müraväärtused määrati vastavalt EN 62841-1:2015.

Kandke kuulmekaitset.

Müra toime võib põhjustada kuulmiskadu.

Helirõhutase L_pA	81,7 dB
Määramatus K_pA	3 dB
Helivõimsustase L_WA	94,7 dB
Määramatus K_WA	3 dB

Esitatud väärtused on emissiooniväärtused ega pea endast kujutama samas ka turvalisi töökohapõhiseid väärtusi. Kuigi emissiooni- ja immissioonitasemete vahel valitseb korrelatsioon, ei saa sellest usaldusväärselt järeldada, kas täiendavad ettevaatusmeetmed on vajalikud või mitte. Tegurid, mis võivad mõjutada hetkel töökohal valitsevat immissioonitaseme väärtust, sisaldavad mõjude kestust, tööruumi omapära, muid müraallikaid jms, nt masinate arvu ja teisi naabruses toimuvaid protseduure.

Usaldusväärsed töökohapöhised väärtused võivad ka riigiti varieeruda. See informatsioon peaks siiski võimaldama kasutajal paremini ohtu ja riske hinnata.

Piirake müra teke miinimumile!

• Kasutage ainult laitmatuid seadmeid.
• Hooldage ja puhastage seadet regulaarselt.
• Kohandage oma töötamisviis seadmele.
• Ärge koormake seadet üle.
• Laske seade vajaduse korral üle kontrollida.
• Lülitage seade välja, kui seda ei kasutata.

Sobivad saelehed

Kasutada saab kõiki tihvtiga või tihvtita laiatarbe saelehti miinimumpikkusega 133 mm.

7. Enne käikuvõtmist

7.1 Lahtipakkimine

• Avage pakend ja võtke seade ettevaatlikult välja.
• Eemaldage pakendusmaterjal ja pakendus- ning transpordikindlustused (kui olemas).
• Kontrollige üle, kas tarnekomplekt on terviklik.
• Kontrollige seadet ja tarvikuosi transpordikahjustuste suhtes.
• Hoidke pakendit võimaluse korral kuni garantiiaja möödumiseni alal.

HOIATUS

Seade ja pakendusmaterjalid pole laste mänguas-jad! Lapsed ei tohi kilekottide, kilede ja väikeosade-ga mängida! Valitseb allaneelamis- ja lämbumisoht!

7.2 Üldised juhised

• Enne käikuvõtmist peavad olema kõik katted ja ohutusseadised nõuetekohaselt monteeritud.
  • Saeketas peab saama vabalt liikuda.
• Pöörake juba töödeldud puidu puhul tähelepanu vöörkehadele nagu nt naelad vöi kruvid.
• Veenduge enne sisse-/väljalüliti vajutamist, kas saeketas on õigesti monteeritud ja liikuvad osad liiguvad kergelt.
• Veenduge enne masina külgeühendamist, et tüübisildil esitatud andmed ühilduvad elektrivõrgu andmetega.
• Ühendage masin ainult nõuetekohaselt installeeritud kaitsekontakt-pistikupessa, mis on kaitstud vähemalt 10 A-ga.

7.3 Jöhvsae monteerimine tööpingile (joon. 5.1-5.2)

Monteerimiseks vajate:

• Kuuskantpolt M6 (4x)
• Kuuskantmutter M6 (4x)
- Alusseib ∅ 6,4 mm (8x)
• Puurimisšabloon (joon. 5.2)

Montaažimaterjal ei sisaldu tarnekomplektis.

Kasutatavate poltide pikkus varieerub olenevalt lauaplaadi paksusest.

HOIATUS

Vigastusoht! Tõmmake enne kõiki montaažitöid jõhvsae kallal võrgupistik välja.

1. Monteerige jöhvsaag massiivsele puidust töökoja-lauale. Seeläbi saab vältida vibratsioonidest tingitud tugevat müraemissiooni.

2. Märgistage puuravad möötmete abiga (vt joon. 5.2).

3. Puurige töökojalaua sisse 4 ava (läbimõõt 6 mm).

4. Kruvige jõhvsaaag kuuskantpoldiga (E) montaži-punktide (joon. 3 pos 17) kaudu järgmises järjekor-ras (joon. 5.1) töökojalaua külge:

D Kuuskantmutter

C Alusseib

A Jõhvaag

B Töökojalaud

C Alusseib

E Kuuskantpolt

1. Pingutage esmalt kuuskantmutter (D) tugevasti kinni.

8. Ülesehitus

HOIATUS

Vigastusoht! Tõmmake enne kõiki montaažitöid jõhvsae kallal võrgupistik välja.

8.1 Saelehe montaaž / vahetus (joon. 6-11) HOIATUS

Vältimaks vigastusi kogemata käivitamise töttu: Vajutage enne saelehe eemaldamist või väljavahetamist alati klahvi "0" ja tömmake vörgupistik pistikupesast välja.

8.1.1 Lauasüdamiku eemaldamine / sissepanemine (joon. 6-11)

1. Vabastage tähtkäepidepolt (3).

2. Seadke saeketta kaitse (5) täiesti üles.

3. Haarake saelaua (6) alt kinni ja suruge lauasüdamikku (24) ülespoole.

4. Nüüd saab lauasüdamiku (24) eemaldada.

Pöörake uue lauasüdamiku (24) sissepanemisel tähelepanu saagimispilu positsioonile. Lauasüdamik (24) tuleb joon. 8 kujutatud viisil sisse panna. Vastasel juhul võib masin eerungilõigete korral kahjustada saada.

8.1.2 Tihvtidega saelehe demontaaž (joon. 8-11, 16, 18-20)

1. Võtke saelehe (20) väljavõtmiseks lauasüdamik (24) suunaga ülespoole maha. (vt 8.1.1)

2. Vabastage esmalt pinge pingutuspolti (10) vastupäeva keerates. (joon. 16)

3. Hoidke saelehte kinni ja suruge noolt (11) veidi allapoole (vt joon. 9).

4. Tömmake saeleht saelehe ülemisest ja alumisest hoidikust (25/28) välja.

8.1.3 Tihvtidega saelehe montaaž (joon. 8-11, 16, 18-20)

Saelehe hambad peavad olema alati alla suunatud.

1. Pistke saelehe (20) ots läbi lauas oleva ava. Juhtige saelehe (20) tihvtid saelehe ülemises ja alumises hoidikus (25/28) vastavatesse väljalõigetesse.

2. Pange saeleht (20) esmalt saelehe alumisse hoidikusse (28).

3. Vajutage noolt (11) kergelt alla (vt joon. 9). Pange saeleht (20) saelehe ülemisse hoidikusse (25).

4. Kontrollige saelehe tihvtide positsiooni saelehe hoidikutes (25/28).

5. Pingutage saeleht (20) pingutuspolti (10) päripäeva keerates kinni. Kontrollige saelehe (20) pinget. (joon. 16)

6. Pange lauasüdamik (24) jälle sisse. (vt 8.1.1)

8.1.4 Tihvtideta saelehe demontaaž (joon. 1, 9, 10, 18, 19, 20)

1. Võtke saelehe väljavõtmiseks lauasüdamik (24) suunaga ülespoole maha (vt 8.1.1).

2. Vabastage esmalt pinge pingutuspolti (10) vastupäeva keerates. (joon. 16)

3. Vajutage noolt (11) kergelt alla. (joon. 9)

4. Eemaldage saeleht seda hoidikutest ettepoole välja ja läbi lauas oleva ava tömmates.

5. Eemaldage saeleht tööriista kinnituspesast.

8.1.5 Tihvtideta saelehe sissepanemine (optsionaalne) (joon. 1, 3, 16, 18, 19, 20)

Saelehe hambad peavad olema alati alla suunatud.

1. Kasutage tihvtideta saelehtede jaoks montaažipinda (26). (joon. 3)

2. Paigutage tööriista kinnituspesa (27) lauas (6) selleks ettenähtud montaažipinna (26) sisse. (vt joon. 18).

3. Lükake saeleht tööriista kinnituspesa (27) avasse ja pingutage kaks sisekuuskantpolti (joon. 18) tugevasti kinni. Pöörake tähelepanu sellele, et saeleht pigistatakse kinni tsentreeritult.

4. Pistke saeleht monteeritud tööriista kinnituspesa- ga läbi lauas oleva ava.

5. Vajutage sae noolt (11) veidi allapoole (joon. 20, F) ja fikseerige tööriista kinnituspesa teine ots ülemises hoidikus.

6. Pingutage saeleht (20) pingutuspolti (10) pääripäeva keerates kinni. (joon. 16)

7. Pange lauasüdamik (24) jälle sisse. (vt 8.1.1)

8.2 Saelehe pinge ülekontrollimine HOIATUS

Kontrollige regulaarselt ja pärast sissepanemist lehe pinget.

Pingutage saeleht pärast montaaži pingutuspolti (10) päripäeva keerates.

Kui lehe pinge peaks olema liiga suur või liiga väike, siis toimige järgmiselt:

- Keerake pingutuspolti (10) päripäeva, et pinget suurendada, ja vastupäeva, et seda vähendada. (joon. 16) Saeleht peaks andma "sõrmitsemisel" öige pinge korral kõrge tooni nagu pillikeele puhul.

8.3 Lihvlindi montaaž / vahetus

8.3.1 Lihvlindi väljavõtmine (joon. 23-25)

1. Võtke lihvlindi väljavõtmiseks lauasüdamik (24) suunaga ülespoole maha.
2. Vabastage esmalt pinge pingutuspolti (10) vastupäeva keerates. (joon. 16)
3. Vajutage noolt (11) kergelt alla. (joon. 9)
4. Eemaldage lihvlint seda hoidikutest ettepoole väl- ja ja läbi lauas oleva ava tömmates.
5. Eemaldage lihvlint (d) tööriista kinnituspesast (27).

8.3.2 Lihvlindi panemine hoidikutesse (joon. 23-25) Lihvlint peab olema kasutaja poole suunatud (joon. 23-25).

1. Kasutage lihvlintide jaoks montaažipinda (26).
2. Paigutage tööriista kinnituspesa (27) lauas (6) selleks ettenähtud väljalõigetesse.
3. Lükake lihvlint tööriista kinnituspesa (27) avasse ja pingutage kaks ristpeakruvi (joon. 27.3) tugevasti kinni. Pöörake tähelepanu sellele, et lihvlint pigistatakse kinni tsentreeritult (vt joon. 23/24).
4. Pistke lihvlint monteeritud tööriista kinnituspesaga läbi lauas oleva ava.
5. Vajutage sae noolt (11) veidi allapoole (joon. 20, F) ja fikseerige tööriista kinnituspesa teine ots ülemises hoidikus.
6. Pingutage lihvlint (d) pingutuspolti (10) päripäeva keerates kinni. (joon. 16)
7. Pange lauasüdamik (24) jälle sisse. (vt 8.1.1)

8.4 Tööriista kinnituspesa montaaž (joon. 23)

1. Keerake sisekuuskantpolt (27.4) tööriista kinnituspesal selleks ettenähtud avasse (27.1).
2. Korrake protseduuri vastasküljel.

3. Pange tööriista kinnituspesa ülaosa (27.2) tööriista kinnituspesa alaosale (27.1).

4. Kruvige kaks osa kaasapandud poltidega (27.3) kokku.

8.5 Nurgaskaala peenseadistamine (joon. 12) TÄHELEPANU

Kontrollige enne seadmega töötamist nurgaskaala seadistus üle.

1. Kasutage saelaua seadistamiseks 90° nurgikut (29) (ei sisaldu tarnekomplektis). Asetage see vastu saelauda ja saelehte (joon. 12).
2. Vabastage tähtkäepidepolt (13). Seadke saelauda (6) niipalju ümber, kuni saelehe (20) ja saelaua (6) vaheline nurk on 90°.
3. Pingutage tähtkäepidepolt (13) taas kinni.
4. Vabastage polt (30) ja keerake osuti (31) 0° märgistusele.
5. Teostage proovilõige. Kontrollige nurka töödetailil nurgamõõturiga (ei sisaldu tarnekomplektis). Hää-lestage vajaduse korral osuti (31) üle.

8.6 Saelehe kaitsme montaaž (joon. 6)

1. Monteerige saeketta kaitse (5) hoidiku (4) külge. Pistke kruvi (46) läbi hoidikus (4) asuva ava ja pin-gutage ristpeakruvikeeraja ning mutrivõtmega (ei sisaldu tarnekomplektis) kinni.

8.7 Allhoidiku seadistamine (joon. 7)

JUHIS: Allhoidik (22) tuleb alati töödetaili vastavale kõrgusele kohandada. Kuid töödetaili ei tohiks seejuures kinni kiiluda, vaid see peaks jääma vabalt liikuvaks. Allhoidik (22) on ette nähtud kaitsmeks, et töödetaili ei saaks ülespoole rebida ja seejuures saelehte (20) purustada.

1. Vabastage allhoidiku (22) seadistamiseks tähtkäepidepolt (3).
2. Seadistage allhoidik (22) vastavalt töödetaili kõrgusele.
3. Pingutage tähtkäepidepolt (3) taas kinni.

8.8 Ärapuhkeseadise montaaž (joon. 8)

1. Tehke kindlaks, et saelehe kaitse (5) on üles klapitud.
2. Pistke ärapuhkevoolik (1) ühenduspunktidele (2) ja (35) nagu kujutatakse joon. 8.

8.9 Patareide panemine töölambi sisse (joon. 17)

1. Eemaldage patareilaeka kate lukustades selle lahti ja ülespoole eemale klappides.
2. Pange kaasapandud patareid (8) sisse. Tähelepa-nu: Järgige polaarsust!
3. Monteerige patareilaeka kaas vastupidises järjekorras.

8.10 Laastuimu (joon. 13)

TÄHELEPANU: Käitage toodet ainult sobiva laastui-musüsteemiga. Ärge kasutage kodutolmuimejat.

Ühendage sobiv laastuimusüsteem (ei sisaldu tarne-komplektis) imuühenduse (14) külge.

TÄHELEPANU: Kontrollige ja puhastage regulaarselt imukanaleid.

9. Käsitsemine

9.1 Üldised juhised

• Saag ei lõika puitu iseseisvalt. Kasutaja võimaldab lõikamist puidu juhtimisega läbi liikuva saelehe.
  • Hambad lõikavad puitu ainult üleskäigul.
• Puitu tuleb aeglaselt saelehele peale juhtida, sest saelehe hambad on väga väikesed.
• Kõik isikud, kes soovivad saega ümber käia, vajavad teatud õppimisaega. Selle aja vältel murtakse kindlasti mitmeid lehti.
• Paksemate puidutükkide lõikamisel tuleb eriliselt silmas pidada, et saelehte ei painutata ega seata keerdu.
• Ettevaatliku tööviisiga pikendatakse saelehe eluiga.

9.2 Käiguarvu regulaator (joon. 2)

Käiguarvu regulaatoriga (16) saate käiguarvu vastavalt lõigatavale materjalile seadistada. Pehme materjali jaoks soovitame me suuri käiguarve, kõva materjali jaoks väikseid käiguarve.

Kui keerate käiguarvu regulaatorit (16) päripäeva, siis suurendate käiguarvu. Vastupäeva keeramisega vähendate käiguarvu.

9.3 Siselõigete teostamine

Kõnealuse jõhvsæga on võimalik teha töödetailides si- selõikeid ilma, et kahjustataks töödetaili väliskülge või ümbermõõtu.

1. Eemaldage saeleht (20) 8.1 all kirjeldatud viisil.
2. Puurige töödetaili sisse ava.
3. Pange töödetail avaga lauasüdamiku (24) ava kohal saelauale (6).
4. Installeerige saeleht (20) (kirjeldatakse 8.1 all) läbi töödetailis oleva ava ja seadistage lehepinge.
5. Eemaldage saeleht (20) pärast siselõigete lõpetamist lehehoidikutest (8.1 all kirjeldatud viisil).
6. Võtke töödetail laualt ära.

Olge eerungilõigete teostamisel eriti ettevaatlik.

Saelaua kalle soodustab äralibisemist. Valitseb vigas- tusoht.

1. Kohandage eerungilõigete teostamiseks vastavalt allhoidiku (22) külge monteeritud saelehekaitsme (5) ja töölaua vahekaugust.
2. Pöörake lauda, vabastades selleks tähtkäepidepol- di (13) ja kallutades saelaua (6) soovitud asendisse.
3. Pingutage tähtkäepidepolt (13) kinni.

9.5 Lihvlindiga töötamine

Selle jõhvsaega on võimalik teostada lihvimistöid töö-detaili sise- ja välisküljel.

9.5.1 Lihvimistööd sise- ja välisküljel (joon. 23-25)

1. Monteerige lihvlint 8.3 all kirjeldatud viisil.
2. Kohandage lihvimistööde läbiviimiseks vastavalt allhoidiku (22) ja töölaua (6) vahekaugust.
3. Juhtige töödetail ühtlase survega ettevaatlikult lihvlindi (d) juurde.
4. Võtke lihvlint pärast lihvimistööde lõpetamist välja (8.3 all kirjeldatud viisil).

Tähelepanu: Liiga suure surve korral vöib lihvlint rebe- neda.

9.6 Töölambi käitamine (joon. 4)

- Vajutage sisse-/väljalülitit (19), et töölampi (18) sisse ja välja lülitada.

9.7 Töötamine painduva völliga (joon. 26-28)

• Eemaldage kaitsekübar (38) (joon. 26).
- Pange painduv völl (37) ühenduspunktile (39) ja kru-vige kinni. (joon. 27).
- Pingutage tööriist puuripadrunisse (D 3,2 mm).
- Hoidke painduvat völli käepidemest kinni ja seadistage pöördearvuregulaator (9.2 / 9.9) all kirjeldatud viisil.
- Võtke painduv võll pärast töö lõpetamist jälle maha ja keerake kaitsekübar (38) taas peale.
- Tähelepanu: Katke painduva völliga töötamisel saeleht lehekaitsmega (5) kinni.

9.8 Sisse-väljalüliti (15) (joon. 2)

- Sisselülitamine: Vajutage rohelist klahvi "I".

- Väljalülitamine: Vajutage punast klahvi "0".

TÄHELEPANU

Masin on varustatud ohutuslülitiga taassisselülitamise vastu pärast pingelangust.Kui jõhvsaaag on sisse lülitatud ja voolutoide võrgust katkestatakse, siis jääb jõhvsaaag väljalülitatuks ka siis, kui voolutoide on taastatud. Vajutage sisselülitamiseks uuesti klahvi "I".

10. Elektriühendus

Installeeritud elektrimootor on käitusvalmis kujul külge ühendatud. Ühendus vastab asjaomastele VDE ja DIN nõuetele.

Kliendipoolne võrguühendus ja kasutatav pikendusjuhe peavad vastama nendele eeskirjadele.

Kahjustatud elektriühendusjuhe

Elektriühendusjuhtmetel tekivad sageli isolatsioonikahjustused.

Nende põhjusteks võivad olla:

• Survekohad, kui ühendusjuhtmed veetakse läbi akende või uksevahede
• Murdekohad ühendusjuhtme asjatundmatu kinnitamise või vedamise tõttu
  • Sisselõikekohad ühendusjuhtmest ülesõitmise töttu
• Isolatsioonikahjustused seinapistikupesast väljarebimise töttu.
• Praod isolatsiooni vananemise tõttu.

Selliselt kahjustunud elektriühendusjuhtmeid ei tohi kasutada ja need on isolatsioonikahjustuste töttu eluohtlikud.

Kontrollige elektriühendusjuhtmed regulaarselt kahjustuste suhtes üle. Pidage silmas, et ülekontrollimisel pole ühendusjuhe vooluvörku ühendatud.

Elektriühendusjuhtmed vastavad asjaomastele VDE ja DIN nõuetele.

Kasutage ainult tähisega H 05 VV-F ühendusjuhtmeid.

Ühenduskaablile trükitud tüübitähis on eeskirjaga ko-hustuslik.

Vahelduvvoolumootor

• Vörgupinge peab olema 220-240 V\~.
- Kuni 25 m pikkused pikendusjuhtmed peavad olema ristlõikega 1,5 ruutmillimeetrit.

Elektrialase varustuse ühendamist ja remonti tohib teostada ainult elektrispetsialist.

Küsimuste korra esitage palun järgmised andmed:

• mootori vooluliik
  • Masina tüübisildi andmed

Ühendusliik Y

Kui seadme võrguühendusjuhe saab kahjustada, siis tuleb see lasta ohtude vältimiseks tootjal, klienditeenindusel või sarnase kvalifikatsiooniga isikul asendada.

11. Transportimine

• Transportige elektritööriista töstes selle masinakor-pusest (36) üles. (joon. 26)
• Ärge kasutage käsitsemiseks või transportimiseks kunagi kaitseadiseid.
• Pöörake tähelepanu sellele, et transportimise ajal on saelehe lahtine osa ära kaetud, näiteks kaitse-seadisega.

12. Puhastamine, hooldus ja varuosa-de tellimine

HOIATUS

Lülitage enne köiki hooldus- ja puhastustöid saag alati välja ning tömmake vörgupistik välja.

12.1 Puhastamine

Hoidke kaitseseadised, õhupilud ja mootori korpus võimalikult tolmu- ning mustusevabad. Me soovitame seadet iga kord pärast kasutamist puhastada.

12.1.1 Puhastamine väljast

• Puhastage seadet regulaarselt niiske lapi ja vähese määrdeseebiga.
• Ärge kasutage puhastusvahendeid või lahusteid. Need võivad seadme plastosi rikkuda.
• Pöörake tähelepanu sellele, et vesi ei pääseks seadme sisemusse.

12.1.2 Puhastamine seest (joon. 15)

1. Eemaldage polt (33).
2. Vabastage polt (32).
3. Võtke kate (7) ära.
4. Puhuge seadme sisemus madala rõhuga suruõhu-ga puhtaks.
5. Paigaldage kate (7) taas.
6. Fikseerige polt (32).
7. Pange polt (33) jälle sisse ja pingutage see kinni.

12.2 Hooldus

12.2.1 Laagrid (joon. 1)

- Määrige suunamisrullide laagrikohti (9) hiljemalt umbes 50 töötunni järel körgkvaliteetse masinamäärdega. Seadme sisemuses ei leidu edasisi hooldatavaid detaile.

12.2.2 Süsiharjad

Laske sädemete ülemäärase tekke korral süsiharjad elektrispetsialistil üle kontrollida.

TÄHELEPANU

Süsiharju tohib vahetada ainult elektrispetsialist.

12.2.3 Vörgukaabel

Kui vörgukaabel on küljest rebitud, sisselõikega või muul kujul kahjustatud, siis tuleks see silmapilkselt asendada. Ärge määrige mootori laagreid ja sisemisi osi!

12.3 Teenindus-informatsioon

Tuleb silmas pidada, et antud toote puhul vajatakse kasutusalasele või loomulikule kulumisele alluvaid või kulumaterjalidena järgmisi osi.

Kuluosad*: süsiharjad, saeleht, lauasüdamik

* Ei sisaldu tingimata tarnekomplektis!

Varuosi ja tarvikuid saate meie teeninduskeskusest. Skannige selleks tiitellehel olev QR kood.

12.4 Varuosade tellimine

Varuosade tellimisel (teeninduse otseliini kaudu) tuleb edastada järgmised andmed:

• Seadme tüüp
• Seadme artiklinumber (tuleb võtta pakendilt või juhendist)

13. ladustamine

Ladustage seadet ja selle tarvikuid pimedas, kuivas, külmumisvabas ning lastele kättesaamatus kohas. Optimaalne ladustamistemperatuur on 5 ja 30 °C vahel. Säilitage elektritööriista originaalpakendis.

14. Utiliseerimine ja taaskäitlus

Juhised pakendi kohta

Pakendusmaterjalid on taaskäideldavad. Palun utiliseerige pakendid keskkonnasõbralikult.

Juhised elektri- ja elektroonikaseadmete seadus (ElektroG) kohta

Elektri- ja elektroonikaseadmed ei kuulu olmeprügisse, vaid tuleb suunata eraldi ko-gumisse või utiliseerimisse!

• Vanad patareid või akud, mis pole püsivalt vanaseadmesse paigaldatud, tuleb enne äraandmist purustamata välja võtta! Nende utiliseerimist reguleeritakse patareiseadusega.
• Elektri- ja elektroonikaseadmete omanikud või kasutajad on seadusega kohustatud need kasutuse lõpus tagastama.
• Lõppkasutaja kannab omavastutust utiliseeritava vanaseadmel isikupõhiste andmete kustutamise eest!
• Läbikriipsutatud prügikonteineri sümbol tähendab, et vanu elektri- ja elektroonikaseadmeid ei tohi utiliseerida olmeprügi kaudu.
• Vanad elektri- ja elektroonikaseadmed saab järgmistes kohtades tasuta ära anda:

- Avalik-õiguslikud utiliseerimis- või kogumispunk- tid (nt kommunaalsed toormejaamad)

- Elektriseadmete müügipunktid (statsionaarsed ja online), kui edasimüüjad on tagasivõtmiseks ko-hustatud või pakuvad seda vabatahtlikult.

- Kuni kolm vana elektriseadet seadmeliigi kohta maksimaalselt 25-sentimeetrise servapikkusega saate ilma tootjalt uut seadet soetamata talle ta-suta ära anda või enda läheduses teise volitatud kogumispunkti suunata.

- Tootja ja levitaja edasised täiendavad tagasivõt-mistingimused saate teada vastavast klienditeenindusest.

• Tootja poolt eramajapidamisse uue elektriseadme kohaletarnimise korral võib see anda lõppkasutaja järelepärimisel korralduse vana elektriseade tasuta ära viia. Võtke selleks ühendust tootja klienditeenindusega.
• Need ütlused kehtivad ainult seadmete kohta, mis installeeritakse ja müüakse Euroopa Liidu liikmesriikides ning alluvad Euroopa direktiivile 2012/19/EL. Riikides väljaspool Euroopa Liitu võivad kehtida vanade elektri- ja elektroonikaseadmete utiliseerimise kohta kõrvalekalduvad nõuded.

Juhised patareiseaduse (BattG) kohta

Vanad patareid ja akud ei kuulu olmeprügisse, vaid tuleb suunata eraldi kogumisse või utiliseerimisse!

• Järgige patareide või akude turvaliseks väljavõtmi-seks elektriseadmest ja informatsiooni saamiseks nende tüübi või keemilise süsteemi kohta edasisi andmeid käsitsus- või montaažijuhendis.
• Patareide ja akude omanikud või kasutajad on sea-dusega kohustatud need kasutuse lõpus tagastama. Tagastamine piirdub majapidamisele omaste levinud koguste äraandmisega.
• Vanad patareid võivad sisaldada saasteaineid või raskemetalle, mis võivad keskkonda ja tervist kahjustada. Vanade patareide käitlemine ja neis sisalduvate ressursside kasutamine panustab mõlema tähtsa vara kaitsesse.
• Läbikriipsutatud prügikonteineri sümbol tähendab, et vanu patareisid ja akusid ei tohi utiliseerida olmeprügi kaudu.

- Kui lisaks asuvad prügikonteineri sümboli all märgid Hg, Cd või Pb, siis tähistab see järgmist:

• Hg: patarei sisaldab rohkem kui 0,0005 % elav-höbedat
• Cd: patarei sisaldab rohkem kui 0,002 % kaadmiumi
• Pb: patarei sisaldab rohkem kui 0,004 % pliid

- Akud ja patareid saab järgmistes kohtades tasuta ära anda:

• Avalik-õiguslikud utiliseerimis- või kogumispunk-tid (nt kommunaalsed toormejaamad)
• Patareide ja akude müügipunktid
• Ühise tagastussüsteemi vanade seadmepatareide tagastuspunktid
• Tootja tagastuspunkt (kui pole ühise tagastussüsteemi liige)

- Need ütlused kehtivad ainult akude ja patareide kohta, mis müüakse Euroopa Liidu liikmesriikides ja alluvad Euroopa direktiivile 2006/66/EÜ. Riikides väljaspool Euroopa Liitu võivad kehtida akude ja patareide utiliseerimise kohta kõrvalekalduvad nõuded.

15. Rikete körvaldamine

HOIATUS

Lülitage enne köiki hooldus- ja puhastustöid saag alati välja ning tömmake vörgupistik välja.

Rike Võimalik põhjus Abinõu
Tihvtideta saelehtvabaneb pärastmootori väljalülitamist	Saelehe klemmpolt tööriistakinnituspesal (27) liiga nõrgalt kinnipingutatud	Pingutage saelehe klemmpolt tööriistakinnituspesal (27) tugevasti kinni
Mootor ei käivitu	Pikendusjuhe defektne Vahetage pikendusjuhe välja
	Ühendused mootoril või lülitil polekorras	Laske elektrispetsialistil kontrollida
	Mootor või lüliti defektne Laske elektrispetsialistil kontrollida
Saekettad murduvad	Pinge valesti seadistatud Seadistage	korrektne pinge
	Koormus liiga suur Andke töödetaili aeglasemalt ette
	Vale saekettatüüp Kasutage korrektseid saekettaid
	Töödetaili ei juhita sirgelt Vältige külgsurvet
Saeleht võngubkõrvale, pole sirgeltvälja joondatud.	Hoidikud välja joondamata Avage poldid, millega on hoidikud kinnitatud.Seadke hoidikud vertikaalsesse asendisseja pingutage poldid taas kinni.

Ilmselgetest vigadest tuleb teatada 8 päeva jooksul pärast kauba kättesaamist, vastasel juhul kaotab ostja köik öigused garantiile nimetatud vigade töttu. Öige käsitsemise korral anname oma masinatele garantii seadusega ettenähtud ajaks alates kauba üleandmisest nii, et vahetame tasuta välja köik masina osad, mis nimetatud aja jooksul peaks muutuma kasutuskölbmatuks materjali- või tootmisvea töttu. Osade eest, mida me ise ei tooda, anname garantii vaid selles osas, mis tarnija on meile garanteerinud. Uute osade paigaldamise kulud kannab ostja. Muutmis- ja amortisatsiooninõuded ning muud kahjutasunõuded välistatakse.

Garantija LV
