MANUAL DE UTILIZADOR HS730 SCHEPPACH

Explicação dos símbolos no produto

A utilização de símbolos neste manual serve para chamar a sua atenção para potenciais riscos. Os símbolos de segurança e explicações associadas devem ser bem compreendidos. Os avisos em si não eliminam quaisquer riscos e não substituem medidas corretas para a prevenção de acidentes.

	Tenha em atenção todas as indicações de segurança antes da utilização!
	Leia e compreenda a totalidade do texto do manual de instruções antes da colocação em funcionamento.
	Utilize luvas de proteção!
	Use proteção auditiva!
	Use proteção ocular!
	Use calçado antiderrapante!
	O aparelho deve ser utilizado por uma só pessoa.
	Atenção! Não utilizar o aparelho em condições de humidade.
	Atenção! Não introduza as mãos na área da lâmina de serra! Perigo de ferimentos!
	Desligue a ficha de rede da tomada antes de proceder a trabalhos de reparação, limpeza e manutenção da máquina!
	Mantenha as crianças afastadas da área de trabalho!
	Alta tensão, perigo de vida!
	Os aparelhos antigos nunca devem ser eliminados nos resíduos domésticos.
	É proibido remover ou modificar os dispositivos de proteção e segurança!
	O produto cumpre as diretivas europeias em vigor.
	O produto está em conformidade com as diretivas sérvias aplicáveis.

Conteúdo: Página:

1. Introdução 93
2. Descrição do aparelho (fig. 1 - 2)....93
3. Âmbito de fornecimento....93
4. Utilização correta....93
5. Indicações de segurança gerais 95
6. Dados técnicos 97
7. Desembalar....98
8. Montagem....98
9. Colocação em funcionamento.... 98
10. Indicações sobre funcionamento / trabalho 99
11. Ligação elétrica 100
12. Manutenção 100
13. Transporte.... 102
14. Armazenamento 102
15. Eliminação e reciclagem.... 102
16. Resolução de problemas.... 103
17. Declaração de conformidade 342

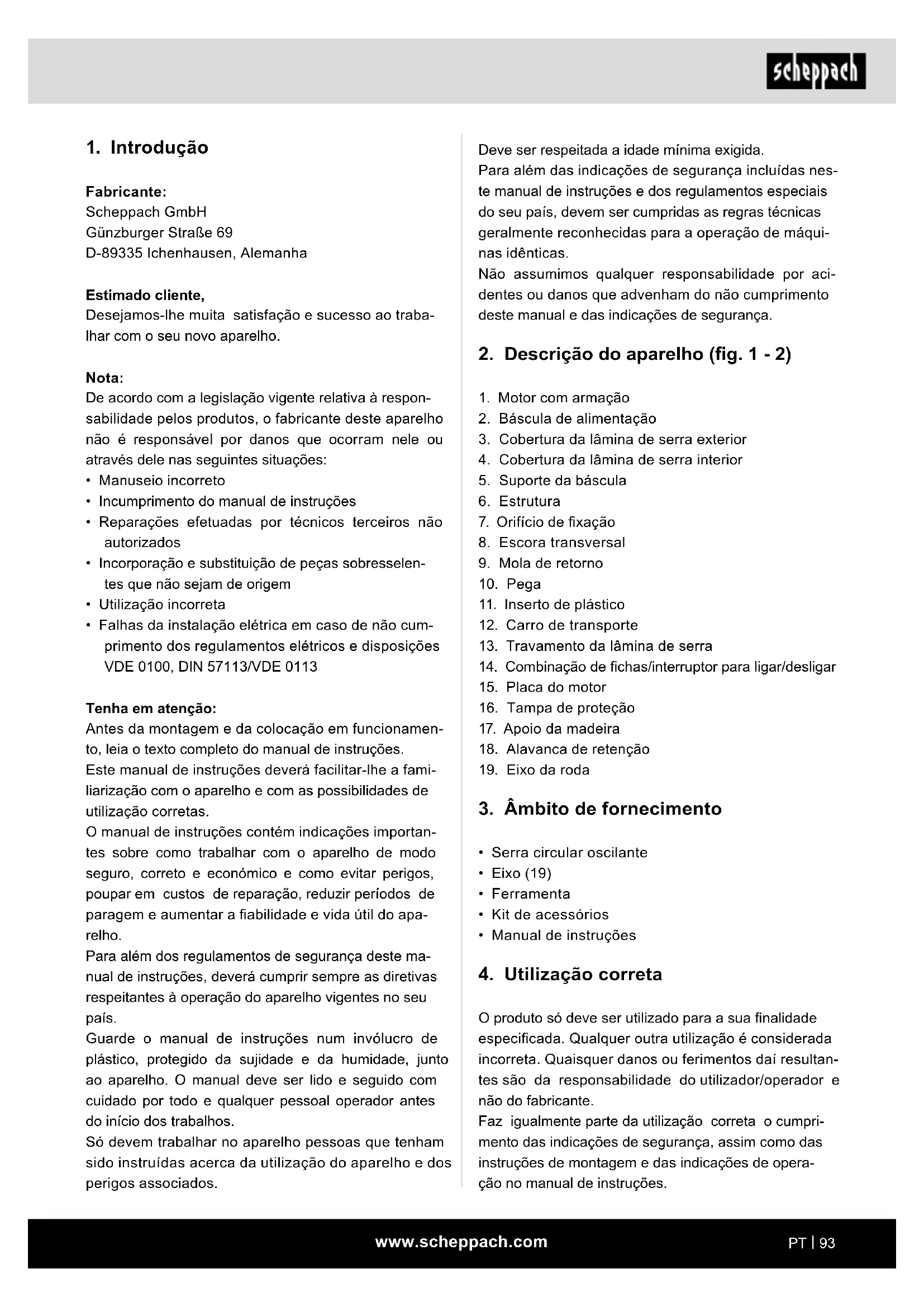

1. Introdução

Fabricante:

Scheppach GmbH

D-89335 Ichenhausen, Alemanha

Estimado cliente,

Desejamos-lhe muita satisfação e sucesso ao trabalhar com o seu novo aparelho.

Nota:

De acordo com a legislação vigente relativa à responsabilidade pelos produtos, o fabricante deste aparelho não é responsável por danos que ocorram nele ou através dele nas seguintes situações:

• Manuseio incorreto
- Incumprimento do manual de instruções
- Reparações efetuadas por técnicos terceiros não autorizados
- Incorporação e substituição de peças sobresselentes que não sejam de origem
- Utilização incorreta
- Falhas da instalação elétrica em caso de não cumprimento dos regulamentos elétricos e disposições VDE 0100, DIN 57113/VDE 0113

Tenha em atenção:

Antes da montagem e da colocação em funcionamento, leia o texto completo do manual de instruções.

Este manual de instruções deverá facilitar-lhe a familiarização com o aparelho e com as possibilidades de utilização corretas.

O manual de instruções contém indicações importantes sobre como trabalhar com o aparelho de modo seguro, correto e económico e como evitar perigos, poupar em custos de reparação, reduzir períodos de paragem e aumentar a fiabilidade e vida útil do aparelho.

Para além dos regulamentos de segurança deste manual de instruções, deverá cumprir sempre as diretivas respeitantes à operação do aparelho vigentes no seu país.

Guarde o manual de instruções num invólucro de plástico, protegido da sujidade e da humidade, junto ao aparelho. O manual deve ser lido e seguido com cuidado por todo e qualquer pessoal operador antes do início dos trabalhos.

Só devem trabalhar no aparelho pessoas que tenham sido instruídas acerca da utilização do aparelho e dos perigos associados.

Deve ser respeitada a idade mínima exigida.

Para além das indicações de segurança incluídas neste manual de instruções e dos regulamentos especiais do seu país, devem ser cumpridas as regras técnicas geralmente reconhecidas para a operação de máquinas idênticas.

Não assumimos qualquer responsabilidade por aci- dentes ou danos que advenham do não cumprimento deste manual e das indicações de segurança.

2. Descrição do aparelho (fig. 1 - 2)

1. Motor com armação
2. Báscula de alimentação
3. Cobertura da lâmina de serra exterior
4. Cobertura da lâmina de serra interior
5. Suporte da báscula
6. Estrutura
7. Orifício de fixação
8. Escora transversal
9. Mola de retorno
10. Pega
11. Inserto de plástico
12. Carro de transporte
13. Travamento da lâmina de serra
14. Combinação de fichas/interruptor para ligar/desligar
15. Placa do motor
16. Tampa de proteção
17. Apoio da madeira
18. Alavanca de retenção
19. Eixo da roda

3. Âmbito de fornecimento

• Serra circular oscilante
• Eixo (19)
- Ferramenta
- Kit de acessórios
- Manual de instruções

4. Utilização correta

O produto só deve ser utilizado para a sua finalidade especificada. Qualquer outra utilização é considerada incorreta. Quaisquer danos ou ferimentos daí resultantes são da responsabilidade do utilizador/operador e não do fabricante.

Faz igualmente parte da utilização correta o cumprimento das indicações de segurança, assim como das instruções de montagem e das indicações de operação no manual de instruções.

As pessoas responsáveis pela operação e manutenção da ferramenta deverão estar familiarizadas com a mesma e ser instruídas relativamente aos possíveis perigos.

Qualquer alteração no produto isenta o fabricante de toda e qualquer responsabilidade por danos daí resul- tantes.

O produto só pode ser operado com peças e acessórios originais do fabricante.

As instruções de segurança e de manutenção, os procedimentos de trabalho do fabricante, bem como as dimensões constantes nos Dados Técnicos devem ser observados.

A máquina corresponde à atual Diretiva Máquinas CE em vigor.

• A serra circular oscilante foi projetada para ser operada por uma só pessoa e apenas no exterior.
• A serra circular oscilante é uma serra circular transportável. De acordo com os dados técnicos, pode ser utilizada apenas para o corte transversal de lenha com báscula de alimentação.
• A serra foi construída exclusivamente para serrar lenha transversalmente.
• Independentemente do diâmetro da lenha, só pode ser colocada 1 peça na báscula.
• Respeite todas as instruções de segurança e indicações de perigo na máquina e mantenha-as completas e legíveis.
• A área de trabalho e as imediações da máquina devem estar livres de corpos estranhos perturba-dores, para evitar acidentes.
• Por princípio, as madeiras a rachar devem estar livres de corpos estranhos como pregos e parafusos.
• Utilize a máquina apenas em perfeitas condições técnicas, para o fim previsto, e de forma consciente no que respeita à segurança e aos perigos, em conformidade com as instruções de operação. Deve (mandar) reparar, de imediato, sobretudo avarias que possam afetar a segurança.
• Os regulamentos de prevenção de acidentes aplicáveis e as restantes regras técnicas de segurança geralmente aceites devem ser respeitados.

O fabricante não se responsabiliza por danos causados pela utilização indevida ou operação incorreta.

Explicação das palavras de sinalização no manual de instruções

PERIGO

Palavra de sinalização para identificar uma situação iminentemente perigosa que, se não for evitada, resultará em morte ou ferimentos graves.

AVISO

Palavra de sinalização para identificar uma situação potencialmente perigosa que, se não for evitada, poderá resultar em morte ou ferimentos graves.

CUIDADO

Palavra de sinalização para identificar uma situação potencialmente perigosa que, se não for evitada, poderá resultar em ferimentos menores ou moderados.

ATENÇÃO

Palavra de sinalização para identificar uma situação potencialmente perigosa que, se não for evitada, poderá resultar em danos materiais ao produto ou património/propriedade.

Tenha em atenção que, de acordo com a finalidade, os nossos aparelhos não foram desenvolvidos para utilização em ambientes comerciais, artesanais ou industriais. Não assumimos qualquer garantia, se o aparelho for utilizado em ambientes comerciais, artesanais, industriais ou equivalentes.

Riscos residuais

A máquina foi produzida de acordo com o estado da técnica e com as regras de segurança reconhecidas. No entanto, poderão surgir riscos residuais durante os trabalhos.

• Perigo de ferimentos nos dedos e nas mãos provocados pela lâmina de serra em rotação, devido ao manuseamento incorreto da peça.

• Ferimentos devido a peças projetadas em caso de fixação ou condução incorretas.

• Perigo para a saúde devido a ruído. O nível de ruído permitido é excedido durante o trabalho. Use imprescindivelmente equipamento de proteção individual, por exemplo, proteção auditiva.

• Ferimentos provocados pela lâmina de serra com defeito. Verifique regularmente e antes de cada utilização a integridade da lâmina de serra.
• Risco relacionado com eletricidade em caso de utilização incorreta de cabos elétricos.
• Na utilização de acessórios especiais, as instruções de operação anexadas aos mesmos devem ser respeitadas e lidas atentamente.
• Além disso, poderão existir riscos residuais não evidentes, apesar de terem sido tomadas todas as medidas relevantes.
• Os riscos residuais podem ser minimizados, se forem observadas as indicações de segurança, a utilização correta e as instruções de operação na sua generalidade.
• Evite colocações em funcionamento acidentais do produto: ao inserir a ficha na tomada, nunca prima o botão de funcionamento. Utilize a ferramenta de colocação recomendada neste manual de instruções. É assim que assegura que o seu produto tem um desempenho ótimo.
• Mantenha as suas mãos longe da área de trabalho, se o produto estiver em funcionamento.

Atenção perigo de acidente! A madeira deve estar sempre em ambos os lados da lâmina de serra no prisma da báscula. (ver setas; fig. 15a)

5. Indicações de segurança gerais

Aviso!

ao utilizar ferramentas elétricas, devem ser cumpridas medidas de segurança fundamentais, para excluir os riscos de incêndio, choque elétrico e ferimentos.

• Siga todas estas indicações antes e durante os trabalhos com a serra.
• Mantenha estas indicações de segurança em local seguro.
• Proteja-se contra choque elétrico!
• Evite o contacto com peças ligadas à terra.
• Os aparelhos não utilizados devem ser armazenados num local seco, vedado e fora do alcance de crianças.

• Mantenha as ferramentas afiadas e limpas, para poder trabalhar melhor e de modo mais seguro.

• Verifique regularmente o cabo da ferramenta e, se ele apresentar danos, peça a um técnico reconhecido para o substituir.

• Verifique regularmente os cabos de prolongamento e substitua-os em caso de danos.
• Utilize apenas cabos de prolongamento autorizados e correspondentemente identificados para o ar livre.
• Preste atenção ao que está a fazer. Realize os trabalhos de forma responsável. Não utilize a ferramenta se estiver cansado.
• Não utilize ferramentas cujo interruptor não possa ser ligado e desligado.
• Aviso! A utilização de outras ferramentas e outros acessórios poderá representar para si um perigo de ferimentos.
• Antes de quaisquer trabalhos de configuração ou manutenção, retire a ficha de rede.
• Transmita as indicações de segurança a todas as pessoas que trabalham na máquina.
• Cuidado! Existe o perigo de lesões nas mãos e dedos devido à lâmina de serra rotativa.
• A máquina está equipada com um interruptor de segurança contra a reativação após uma quebra de tensão.
• Antes da colocação em funcionamento, verifique se a tensão indicada na placa do aparelho corresponde à rede elétrica.
• Se for necessário um cabo de prolongamento, certifique-se de que a respetiva secção transversal é suficiente para o consumo energético da serra. Secção transversal mínima de 1,5 mm², a partir de 20 m de comprimento de cabo 2,5 mm².
• Utilize o tambor de cabo exclusivamente com o cabo desenrolado.
• Verifique o cabo de ligação à rede.
• Não utilize cabos de ligação defeituosos ou danificados.
• Não utilize o cabo para retirar a ficha da tomada. Proteia o cabo contra o calor, óleo e arestas afiadas.
• Não deixe a serra exposta à chuva e não utilize a máquina num ambiente húmido ou molhado.
• Assegure uma boa iluminação.
• Não serre nas imediações de líquidos ou gases inflamáveis.
• Use vestuário de trabalho adequado! Vestuário ou joalharia largos podem ficar presos na lâmina de serra rotativa.
• Ao trabalhar ao ar livre, recomenda-se a utilização de calcado antiderrapante.

• No caso de cabelos compridos, use uma rede para o cabelo.

• Evite uma posição do corpo anormal.

• O operador deve ter, pelo menos, 16 anos.
• Mantenha as crianças afastadas do aparelho ligado à rede.
• Mantenha o local de trabalho sem resíduos de madeira e peças caídas.
• A desordem na área de trabalho poderá ter como consequência acidentes.
• Não deixe que outras pessoas, sobretudo crianças, toquem na ferramenta ou no cabo de rede. Mantenha-as afastadas do local de trabalho.
• As pessoas que realizam trabalhos na máquina não podem ser distraídas por outros.
• Observe o sentido de rotação do motor e da lâmina de serra. Utilize apenas lâminas de serra cuja velocidade máxima permitida não seja inferior à velocidade máxima do mandril da serra circular e à do material a ser cortado.
• As lâminas de serra não podem, em caso algum, ser travadas através de pressão lateral depois de o acionamento ter sido desligado.
• Instale apenas lâminas de serra bem afiadas, sem rachas e não deformadas.
• Não utilize discos de serra circular feitos de aço rápido fortemente ligado (aço HSS).
• Utilize apenas as lâminas de serra conformes à norma EN 847-1 recomendadas pelo fabricante; indicação de aviso: ao substituir a lâmina de serra, deve-se garantir que a largura de corte não é menor que a espessura do corpo da lâmina de serra.
• As lâminas de serra defeituosas devem ser substituídas de imediato.
• Não utilize lâminas de serra que não correspondam às características indicadas nestas instruções de funcionamento.
• Os dispositivos de segurança na máquina não podem ser desmontados ou inutilizados.
• Substitua a unidade de mesa gasta.
• Posição de trabalho sempre lateral relativamente à lâmina de serra.
• Não carregue a máquina ao ponto de esta parar.
• Certifique-se de que os pedaços de madeira cortados não ficam presos e não são atirados para longe pela roda dentada.
• Nunca remova lascas ou aparas soltas ou ainda peças de lenha presas com a lâmina de serra em movimento, a menos que utilize uma haste deslizante.

• Desligue a máquina para eliminar falhas ou remover peças de madeira presas. - Retire a ficha de rede -

• Substitua o inserto da mesa no caso de a fenda da serra estar danificada. - Retire a ficha de rede -

• Realize trabalhos de conversão, bem como de ajuste, medição e limpeza apenas com o motor desligado. - Retire a ficha de rede -
• Antes de ligar, verifique se a chave e as ferramentas de ajuste foram retiradas.
• No caso de abandonar o local de trabalho, desligue o motor e retirar a ficha de rede.
• Todos os dispositivos de proteção e segurança devem voltar a ser montados imediatamente após a conclusão dos trabalhos de reparação ou manutenção.
• As indicações de segurança, trabalho e manutenção do fabricante, bem como as dimensões que constam dos Dados Técnicos devem ser observados.
• Os regulamentos de prevenção de acidentes aplicáveis e as restantes regras técnicas de segurança geralmente aceites devem ser respeitados.
• Observe as notas da associação profissional (VBG 7j).
• A serra circular deve ser ligada a uma tomada de 400 V com uma proteção de fusível de 16 A.
• Não utilize qualquer máquina de potência fraca para trabalhos pesados.
• Não utilize o cabo para fins para os quais é inapropriado!
• Certifique-se de que se coloca numa posição segura e que mantém o equilíbrio em todos os momentos.
• Verifique se a ferramenta apresenta danos!
• Antes de nova utilização da ferramenta, examine minuciosamente todos os dispositivos de proteção ou peças ligeiramente danificadas quanto ao seu funcionamento perfeito e adequado.
• Verifique se as peças móveis funcionam na perfeição e não ficam presas ou se as peças estão danificadas. Todas as peças devem estar montadas corretamente e cumprir todas as condições para garantir o funcionamento sem problemas da ferramenta.
• Os dispositivos de proteção e as peças danificados devem ser reparados ou substituídos de forma adequada por uma oficina especializada reconhecida, salvo indicação em contrário no manual de instruções.
• Mande substituir o interruptor danificado por uma oficina de assistência o cliente.
• Esta ferramenta cumpre os regulamentos de segurança relevantes. As reparações só devem ser executadas por um eletrotécnico, e apenas utilizando peças sobresselentes de origem. Caso contrário, poderão ocorrer acidentes com o utilizador.

- Caso necessário, use equipamento de proteção pessoal adequado. Isto pode incluir:

- proteção auditiva para redução do risco de perda da audição;

- proteção respiratória para redução do risco de inalação de pó perigoso.

- use luvas ao manusear lâminas de serra e materiais ásperos. Sempre que possível, as lâminas de serra devem ser transportadas num recipiente adequado.

- O operador deve ser informado das condições que influenciam os níveis de ruído (p. ex., lâminas de serra construídas para diminuir a geração de ruído, manutenção da lâmina de serra e da máquina).

- Os erros na máquina, incluindo nos dispositivos de proteção e na lâmina de serra, devem ser comunicados à pessoa responsável pela segurança assim que forem detetados.

- Durante o transporte da máquina, utilizar apenas os dispositivos de transporte e nunca usar os dispositivos de proteção para o manuseio e transporte.

- Todos os operadores devem possuir formação adequada para a utilização, a configuração e o funcionamento da máquina.

- Não processe material cortado que contenha corpos estranhos como arames, cabos ou cordas.

- Utilize apenas lâminas de serra afiadas.

- Durante o funcionamento, a máquina deve encontrar-se sobre um chão horizontal e plano; o pavimento em torno da máquina deve ser plano, bem cuidado e estar livre de resíduos como aparas, e peças cortadas.

- É necessária uma iluminação suficiente geral ou local.

- Disponha a pilha de peças a processar e as peças prontas próximo do posto de trabalho do operador.

- Adote procedimentos seguros para a limpeza, a conservação e a remoção regular de aparas e pó, para evitar o risco de incêndio.

- Siga as instruções dos fabricantes sobre a utilização, configuração e reparação de lâminas de serra.

- Respeite a velocidade máxima indicada nas lâminas de serra.

- Certifique-se de que as flanges utilizadas conforme indicado pelo fabricante são apropriadas para a utilização pretendida.

- Assegure-se de que os protetores e outros dispositivos de segurança necessários para o funcionamento da máquina estão aplicados, encontrando-se em bom estado de funcionamento e bem cuidados.

- A exposição ao pó é influenciada pelo tipo de material a cortar.

Aviso! Esta ferramenta elétrica cria um campo ele- tromagnético durante o funcionamento. Esse cam- po poderá, sob determinadas circunstâncias, afetar implantes médicos ativos e passivos. Para reduzir o risco de ferimentos graves ou mortais, recomendamos às pessoas com implantes médicos que consultem o seu médico e o fabricante do seu implante antes de operarem a ferramenta elétrica.

6. Dados técnicos

Dimensões C x L x A 1260 x 700 x 1220 mm

ø lâmina de serra HW 700/30/4,2/ Z42
Peso 89 kg
ø madeira mín./máx. aprox. 3/24 cm
Comprimento da madeira mín. / máx.	25/100 cm
Motor 400 V 3~ / 50 Hz
Potência S1 4000 W
Potência de entrada P1 / Modo de operação	4500 W / S6* 20%
Potência de entrada P1 / Modo de operação	4200 W / S6* 40%
Velocidade nominal em vazio	1400 rpm
Fusível 16 A de ação retardada
Grau de proteção IP54
Classe de proteção 1

Reservam-se alterações técnicas!

\* Modo de operação S6:

funcionamento periódico ininterrupto com tensão de suspensão. O funcionamento é composto de um tempo de arranque, de um tempo com uma carga constante e de um tempo de desaceleração. A duração do ciclo é de 10 minutos, o ciclo de operação relativo representa 20% ou 40% da duração do ciclo.

Valores característicos do ruído

Condições de medição

Os valores indicados são valores de emissão e, portanto, também não devem representar simultaneamente valores de trabalho seguro. Embora haja uma correlação entre os níveis de ruído e os níveis de emissão, não pode daí deduzir-se com fiabilidade se são ou não necessárias medidas de precaução adicionais.

Os fatores que podem influenciar o nível de imissão atualmente presente no posto de trabalho incluem a duração das exposições, a natureza do espaço de trabalho, outras fontes de ruído, etc. como, p. ex., o número de máquinas e processos adjacentes. Contudo, os valores de trabalho admissíveis podem variar de país para país. No entanto, as informações permitem ao utilizador uma melhor avaliação do perigo e do risco.

Ruído e vibração

Aviso: o ruído pode ter efeitos graves para a sua saúde. Se o ruído da máquina exceder os 85 dB, use uma proteção auditiva adequada.

Informações sobre a emissão de ruído conforme a norma EN ISO 3744:2010

Valores característicos do ruído

Nível de potência sonora L_WA	110,5 dB
Nível de pressão sonora L_pA	95 dB
Incerteza K_WA/pA	2 dB

7. Desembalar

• Abra a embalagem e retire cuidadosamente o aparelho.
• Remova o material de embalagem, assim como as fixações de embalagem/transporte (se presentes).
• Verifique se o âmbito de fornecimento está completo.
• Inspezione o aparelho e os acessórios quanto a danos de transporte.
• Guarde a embalagem até ao fim do período de garantia, se possível. Antes da utilização, familiarize-se com o produto, recorrendo ao manual de instruções.
• Utilize apenas peças originais como acessórios e também como peças de desgaste e sobresselentes. Pode obter peças sobresselentes junto do seu revendedor especializado.
• No caso de encomendas, indique os números de referência, bem como o tipo e o ano de construção do produto.

Neste manual de instruções marcamos locais, os quais dizem respeito à sua segurança, com este símbolo: △

ATENÇÃO

O aparelho e o material de embalamento não são brinquedos! As crianças não devem brincar com sacos de plástico, películas e peças pequenas! Risco de ingestão e asfixia!

8. Montagem

Por motivos técnicos relacionados com o acondicionamento, a sua máquina não vem completamente montada.

Montar o eixo (fig. 3 - 6)

Encaixe o eixo da roda (19), tal como mostrado na fig. 3, através do orifício da suspensão do eixo da roda. Esta encontra-se na parte inferior da báscula.

A seguir, empurre as arruelas e os casquilhos fornecidos com o conjunto sobre o eixo da roda, na mesma sequência tal como mostrado na fig. 4. Faça deslizar agora o eixo da roda através do orifício da outra suspensão (fig. 5), certificando-se de que as ranhuras (5a) ficam para dentro. Faça deslizar agora o casquilho com a arruela para o lado, até o casquilho ficar por cima da ranhura. Aperte os pinos roscados tal como ilustrado na fig. 6. Atenção, os casquilhos têm respetivamente dois pinos roscados.

Encaixe ambas as rodas no eixo já montado. Fixe cada roda respetivamente com uma arruela 8,4 e um parafuso M8x20.

Montar a unidade de interruptores (fig. 8)

Aparafuse a unidade de interruptores à base do interruptor.

9. Colocação em funcionamento

Tenha em atenção as indicações de segurança antes da colocação em funcionamento.

• Todos os dispositivos de proteção e auxiliares devem estar montados.
• Verifique se o elemento da báscula apresenta sinais de desgaste e substitua-o, se necessário.
• Examine a báscula, que deve regressar automaticamente à posição inicial.
• Verifique se a lâmina de serra está instalada adequadamente e no sentido de deslocação correto.

• Realizar trabalhos de conversão, ajuste, medição e limpeza apenas com o motor desligado. Retire a ficha de rede da tomada e espere pela imobilização da ferramenta em rotação.

• A serra foi construída exclusivamente para serrar lenha transversalmente.

• Independentemente do diâmetro da lenha, só pode ser colocada uma peça na báscula.
• Atenção! Não serre molhos de lenha ou várias peças simultaneamente.
• Coloque peças de madeira curvadas na báscula de forma a que o lado arqueado para fora aponte para a lâmina de serra.
• Certifique-se de que a máquina se encontra estável sobre solo firme.

Nota!

Para sua segurança no posto de trabalho, fixe a serra ao chão com parafusos ou cavilhas, para evitar o basculamento ou deslocamento.

10. Indicações sobre funcionamento / trabalho

⚠️ ATENÇÃO!

É imprescindível montar o aparelho por completo antes da colocação em funcionamento!

Interruptor para ligar/desligar (14) (fig. 2)

A máquina está equipada com um interruptor de segurança, que evita uma reativação automática após uma queda de tensão.

Ligar

Prima o botão verde I

Desconexão

Prima o botão vermelho O

△ Atenção! O motor “zumbe” durante e um pouco depois do tempo de travagem. Durante esta fase, não é possível acionar o interruptor. Só depois de o som de zumbido terminar é que o motor pode ser ligado outra vez.

Sentido de rotação da lâmina de serra (fig. 10)

Assegure-se de que o sentido de rotação da lâmina de serra está em conformidade com o sentido de rotação indicado na tampa de proteção.

Nos motores trifásicos pode alterar o sentido de ro-tação, inserindo uma chave de parafusos na ranhura prevista para o efeito na carcaça da ficha e girando-a para a esquerda ou para a direita com uma ligeira pressão.

Manuseamento com a grade de proteção (fig. 16, 17)

• Abra a tampa de proteção (16).
• Insira o material cortado.
• Feche a tampa de proteção (16).
• A báscula de alimentação (2) com as pegas (K) e (L) para girar a lâmina de serra e serrar o material cortado.
• Gire a báscula de alimentação (2) para trás e abra a tampa de proteção.
• Empurre o material cortado e feche novamente a tampa de proteção.

Serragem

1 Ligue a máquina.
2 Aguarde até que a lâmina de serra tenha alcançado a velocidade total.
3 Coloque a madeira na báscula de alimentação.
4 Agarre as pegas da báscula de alimentação com as duas mãos e aproxime-a uniformemente à lâmina de serra; deste modo, a lâmina de serra é acionada.
5 Ao serrar, exerça apenas a pressão suficiente na báscula de alimentação para que a velocidade da lâmina de serra não diminua.
6 Retire a lenha cortada da báscula de alimentação depois de esta ter regressado à posição inicial e a lâmina de serra estar coberta. Coloque o pedaço de lenha seguinte.

Atenção!

Não deixe a máquina em funcionamento sem vigilância.

Desligue a máquina, se não continuar a trabalhar e retire a ficha de rede da tomada.

Dispositivo de travagem do motor

O travão trava o motor de acionamento do veio da serra depois de decorridos 10 segundos.

Se o processo de travagem durar mais do que 10 segundos, a máquina não deve ser mais operada porque o travão está com defeito. A máquina deve ser isolada obrigatoriamente da alimentação de tensão. A resolução de problemas apenas deve ser efetuada por um técnico eletricista.

11. Ligação elétrica

O motor elétrico instalado está ligado pronto a ser utilizado. A ligação cumpre as normas VDE e DIN relevantes. A conexão de rede por parte do cliente, assim como a linha de prolongamento utilizada, deverão corresponder a essas normas.

Motor trifásico de 400 V 3\~/ 50 Hz Tensão de rede 400 V 3\~/50 Hz

A conexão de rede e a linha de prolongamento devem ter 5 fios = 3 fases + N + condutor de proteção. - (3/N/PE). Utilize um dispositivo de corrente residual portátil (PR-CD) se na rede de alimentação não estiver previsto um circuito de proteção da corrente de fuga (RCD) com uma corrente diferencial nominal de no máx. 0,03 A.

Modo de operação / Ciclo de operação

O motor elétrico está preparado para o modo de operação S6-20% & S6-40%.

S6 = modo contínuo com carregamento intermitente 20% = referente a 10 min 2 min de carregamento; 8 min de funcionamento em vazio

40% = referente a 10 min 4 min de carregamento; 6 min de funcionamento em vazio

Cabos de ligação elétrica com defeito

Ocorrem muitas vezes danos de isolamento em cabos de ligação elétrica.

As causas são:

• Pontos de pressão se os cabos forem conduzidos através de janelas ou portas.
• Pontos de dobragem devido a uma fixação ou condução incorreta do cabo de ligação.
• Pontos de corte devido a passagem de veículo por cima do cabo de ligação.
• Danos de isolamento devido a puxar com força da tomada.
• Fissuras devido ao envelhecimento do isolamento.

Tais cabos de ligação elétrica danificados não devem ser utilizados e representam perigo de vida devido aos danos no isolamento.

Inspezione regularmente os cabos de ligação elétrica quanto a danos. Durante a inspeção, certifique-se de que o cabo de ligação não está ligado à rede elétrica. Os cabos de ligação elétrica devem corresponder às normas VDE e DIN relevantes. Utilize apenas cabos de ligação com a marcação H 07 RN.

É obrigatória a impressão da designação do tipo no cabo de ligação.

Cabo de prolongamento e fusível de rede

• As linhas de prolongamento com um comprimento até 25 m devem apresentar uma secção transversal de 1,5 mm ^2 e, com um comprimento superior a 25 m, uma de 2,5 mm ^2 no mínimo.
• A conexão de rede é protegida com 16A de ação retardada.

Ligações e reparações

As ligações e reparações do equipamento elétrico só devem ser executadas por um eletricista.

Em caso de dúvidas, indique os dados seguintes.

• Tipo de corrente do motor
• Dados da placa de características da máquina

Em caso de devolução do motor, deve ser sempre enviada a unidade de acionamento completa, com interruptor.

Tenha em atenção as indicações de segurança!

12. Manutenção

△ Aviso: Desligue a máquina e retire a ficha da tomada antes dos trabalhos de manutenção e de regulação.

Guarde o manual na máquina.

Mantenha a máquina limpa.

Use óculos de proteção durante a limpeza.

Limpeza:

Cuidado: Não limpe as peças de plástico da mesa com líquidos agressivos. Recomendamos um detergente suave num pano húmido. Não pode penetrar água na máquina.

• Mantenha os dispositivos de segurança, as grelhas de ventilação e a estrutura do motor o mais livres possível de pó e sujidade. Limpe o produto com um pano limpo ou sopre-o com ar comprimido sob baixa pressão.
• Recomendamos a limpeza do produto imediatamente após cada utilização.
• Limpe o produto regularmente com um pano húmido e sabão mole. Não utilize produtos de limpeza ou solventes; estes poderão ser agressivos para com as peças de plástico do produto.

Certifique-se de que não penetra água no interior do produto. A penetração de água aumenta o risco de um choque elétrico.

Manutenção:

• Verifique regularmente a lâmina de serra. Utilize apenas lâminas de serra bem afiadas, sem rachas e não deformadas. Utilize apenas ferramentas que estejam em conformidade com a norma EN 847-1.
• Substitua imediatamente a guarnição da báscula gasta.
• Verifique todos os mecanismos de segurança após os trabalhos de manutenção e de limpeza.
• Verifique se não se encontram ferramentas ou outras peças sobre ou na máquina antes de voltar a colocá-la em funcionamento.
• Remova eventuais obstruções de serradura na ejeção.

Após a reparação ou manutenção, certifique-se de que todas as peças de segurança estão colocadas e que se encontram num estado perfeito. Armazene peças que possam causar ferimentos fora do alcance de outras pessoas e de crianças.

Atenção: de acordo com a lei sobre a responsabilidade por produtos, o fabricante não assumirá qualquer responsabilidade por danos provocados por reparações incorretas ou pela não utilização de peças sobresselentes de origem.

Atribua a tarefa ao serviço de assistência ao cliente ou a um técnico autorizado. O mesmo se aplica aos acessórios.

Informações de assistência

Deve-se ter em conta que as seguintes peças deste produto estão sujeitas a um desgaste consoante a utilização ou natural e que as peças seguintes são necessárias como consumíveis.

Peças de desgaste*: lâmina de serra, elemento da báscula

* Não obrigatoriamente incluídas no âmbito de fornecimento!

Entre em contacto com o nosso centro de assistência para obter peças sobresselentes e acessórios. Para isso, utilize o código QR na capa.

Substituição da lâmina de serra (Fig. 11-15)

⚠️ Retire a ficha de rede antes de substituir a lâmina de serra.

⚠ Perigo de corte! A lâmina de serra é pesada e pode estar escorregadia.

Use luvas para substituir a lâmina de serra.

• Não utilize lâminas de serra em aço HSS.
• Nunca utilize lâminas de serra fissuradas ou deformadas.
• Utilize apenas lâminas de serra bem afiadas.

△ Risco de queimaduras! A lâmina de serra permanece quente um pouco tempo depois da serragem.

1. Segure na báscula e extraia o perno com mola (fig. 11 A).
2. Solte a porca sextavada (fig. 12 B), continue a segurar na báscula e extraia a guia da báscula (fig. 12 C) do pino roscado (fig. 12 D).
3. Baixe lentamente a báscula na direção do chão.
4. Fixe a lâmina de serra com o pino de retenção (fig. 13, 14) contra torção.
5. Solte o parafuso (fig. 14 E).
6. Remova a arruela (fig. 14 F), o flange da lâmina de serra dianteiro (fig. 14 G) e a lâmina de serra (fig. 14 H).
7. Limpe o flange da lâmina de serra.
8. Encaixe uma lâmina de serra nova ou afiada. Verifique o sentido de deslocação correto da lâ- mina de serra: a seta na tampa de proteção e a seta na lâmina de serra devem apontar na mesma direção!
9. Encaixe novamente o flange da lâmina de serra dianteiro e a arruela.
10. Fixe a lâmina de serra com o parafuso.
11. Empurre as duas arruelas sobre o perno de encaixe (fig. 15 I).
12. Levante a báscula e conduza o perno de encaixe para o orifício (fig. 15 J).
13. Conduza outra vez a guia da báscula (fig. 12 C) sobre o pino roscado (fig. 12 D) e fixe-o com a porca sextavada (fig. 12 B).
14. Encaixe o perno com mola (fig. 11 A) através do perno de encaixe (fig. 15 I).
15. Remova o pino de retenção (fig. 13, 14).

Substituir o inserto de plástico

Substitua imediatamente os insertos de plásticos gastos ou danificados (fig. 1, 11).

1. Solte os parafusos do inserto de plástico e extraia-os.

2. Insira um inserto de plástico novo e aparafuse-o firmemente.

13. Transporte

Transporte (Fig. 9)

Coloque a báscula na posição de transporte e fixe-a com a alavanca de retenção (18) fig. 2.

Para que possa deslocar facilmente a serra, bascule a serra sobre as rodas. Para isso, faça pressão no eixo da roda com o pé e puxe a máquina na sua direção pela pega.

Atenção! A serra só deve ser utilizada se todos os quatro pés assentarem firmemente sobre o piso.

14. Armazenamento

Armazene o aparelho e os seus acessórios num local escuro, seco, ao abrigo de temperaturas negativas e fora do alcance das crianças. A temperatura ideal de armazenamento situa-se entre 5 e 30 °C. Guarde a ferramenta elétrica na embalagem original. Cubra o produto para o proteger contra pó ou humidade. Guarde o manual de instruções junto do produto.

15. Eliminação e reciclagem

Notas relativas à embalagem

Os materiais de embalagem são recicláveis. Elimine as embalagens de forma respeitadora do ambiente.

Notas relativas à legislação alemã sobre aparelhos elétricos e eletrónicos (ElektroG)

Os aparelhos elétricos e eletrónicos usados não pertencem no lixo doméstico, devendo ser alvo de uma recolha ou eliminação separadas!

- As baterias e pilhas usadas que não estejam montadas de modo fixo no aparelho usado devem ser retiradas sem as destruir antes da entrega do aparelho! A sua eliminação é regulada pela legislação relativa a baterias.

- Os proprietários ou utilizadores de aparelhos elétricos e eletrónicos são legalmente obrigados a devolver os mesmos após a sua utilização.

- O utilizador final tem a responsabilidade pela eliminação dos seus dados pessoais no aparelho usado a ser eliminado!

- O símbolo do caixote do lixo riscado significa que aparelhos usados elétricos ou eletrónicos não devem ser eliminados no lixo doméstico.

- Os aparelhos usados elétricos e eletrónicos podem ser entregues sem custos nos seguintes pontos:

- Centros de recolha ou de eliminação públicos (p. ex., depósitos municipais).

- Pontos de venda de aparelhos elétricos (lojas físicas e online), desde que o revendedor esteja obrigado a aceitar a devolução ou a aceite de livre vontade.

- Pode entregar sem custos até três aparelhos elétricos usados com um comprimento de até 25 centímetros ao fabricante sem que tenha de comprar um aparelho novo ou a outro centro de recolha autorizado na sua vizinhança.

- Para se informar acerca de condições de devo-lução adicionais dos fabricantes e distribuidores, queira entrar em contacto com o respetivo serviço de apoio ao cliente.

- Em caso de fornecimento de um aparelho elétrico novo por parte do fabricante a um domicílio, este pode efetuar a recolha sem custos do aparelho elétrico usado a pedido do utilizador final. Para tal, entre em contacto com o serviço de apoio ao cliente do fabricante.

- Estas declarações são apenas válidas para aparelhos que sejam instalados e vendidos nos países da União Europeia e que estejam sujeitos à Diretiva Europeia 2012/19/UE. Em países fora da União Europeia, a eliminação de aparelhos usados elétricos e eletrónicos poderá estar regulada por outra legislação divergente.

16. Resolução de problemas

A seguinte tabela indica sintomas de erro e descreve resoluções, se o seu produto não estiver a funcionar corretamente. Se não for possível localizar e eliminar o problema, entre em contacto com a sua oficina de assistência técnica.

Tenha, por favor, em atenção: Isole sempre a máquina do circuito elétrico antes de executar quaisquer medidas de manutenção ou de reparação.

Falha Causa possível Resolução
A lâmina de serra solta-se após desconexão do motor	Porca de fixação insuficientemente apertada	Apertar a porca de fixação; rosca para a direita
O motor não funciona Falha no fusível de redeCabo de extensão com defeitoMotor ou interruptor com defeito	Fases trocadas Trocar fases (ver fig. 10)	Verificar fusível de redeSubstituir a linha de prolongamentoPedir a um eletricista para verificar
Motor com sentido de rotação incorreto
Motor não tem potência para o fusível responder	Secção transversal insuficiente do cabo de extensãoSobrecarga devido a uma lâmina de serra romba	ver ligação elétricaSubstituição da lâmina de serra
Partes queimadas na superfície de corte	Lâmina de serra gastaLâmina de serra incorreta	Afiar, substituir a lâmina de serraSubstituir a lâmina de serra

Para este aparelho concedemos garantia de 24 meses. A garantia cobre exclusivamente defeitos de matérial ou de fabricação. Peças avariadas são substituidas gratuitamente, cabe ao cliente efetuar a substituição. Assumimos a garantia unicamente de peças genuinas. Não há direito à garantia no caso de: peças de desgaste, danos de transporte, danos causados pelo manejo indevido ou pela desatenção as instruções de serviço, falhas da instalação elétrica por inobservança das normas relativas á electricidade. Além disso, a garantia só poderá ser reinvidicada para aparelhos que não tenham sido convertados por lerceiros. O cartão de garantia só vale em conexão com a fatura.

Garantie DE
