KÄYTTÖOHJE HS730 SCHEPPACH

• Vältige ebanormaalset kehahoiakut.

⚠ Löikeoht! Saeketas on raske ja vöib olla libe.

Kandke saeketta vahetamisel kindaid.

Tuotteessa olevien symbolien merkitys

Tässä käyttöoppaassa olevien symbolien tarkoituksena on kiinnittää huomiosi mahdollisiin riskeihin. Turvallisuusmerkit ja selitykset on ymmärrettävä tarkalleen oikein. Varoitukset itsessään eivät poista riskejä eivätkä korvaa onnettomuuksien ehkäisyn tarvittavia toimenpiteitä.

	Huomioi kaikki turvallisuusohjeet ennen käyttöä!
	Lue ja ymmärrä käyttöohjeen koko sisältö ennen käyttöönottoa.
	Käytä suojakäsineitä!
	Käytä kuulosuojaimia!
	Käytä silmäsuojaimia!
	Käytä luistamattomia jalkineita!
	Vain yksi henkilö saa käyttää laitetta.
	Huomio! Älä käytä laitetta märissä olosuhteissa.
	Huomio! Älä laita käsiäsi sahanterän alueelle! Loukkaantumisvaara!
	Vedä virtapistoke irti ennen koneen korjaamista, puhdistusta tai huoltoa!
	Pidä lapset loitolla työalueelta!
	Suurjännite, hengenvaara!
	Vanhat laitteet eivät kuuluu kotitalousjätteisiin.
	Suoja- ja turvalaitteiden poistaminen tai muuttaminen on kielletty!
	Tuote vastaa voimassa olevia eurooppalaisia direktiivejä.
	Tuote on sovellettavien Serbian ohjeiden mukainen.

Sisällysluettelo: Sivu:

1. Johdanto 237
2. Laitteen kuvaus (kuvat 1 - 2) 237
3. Toimituksen sisältö 237
4. Määräystenmukainen käyttö 237
5. Yleiset turvallisuusohjeet....239
6. Tekniset tiedot....241
7. Purkaminen pakkauksesta 241
8. Asennus 242
9. Käyttöönotto 242
10. Käyttö/työohjeita....242
11. Sähköliitäntä 243
12. Huolto....244
13. Kuljetus 245
14. Varastointi 245
15. Hävittäminen ja kierrätys 245
16. Ohjeet häiriöiden poistoon....246
17. Vaatimustenmukaisuusvakuutus 343

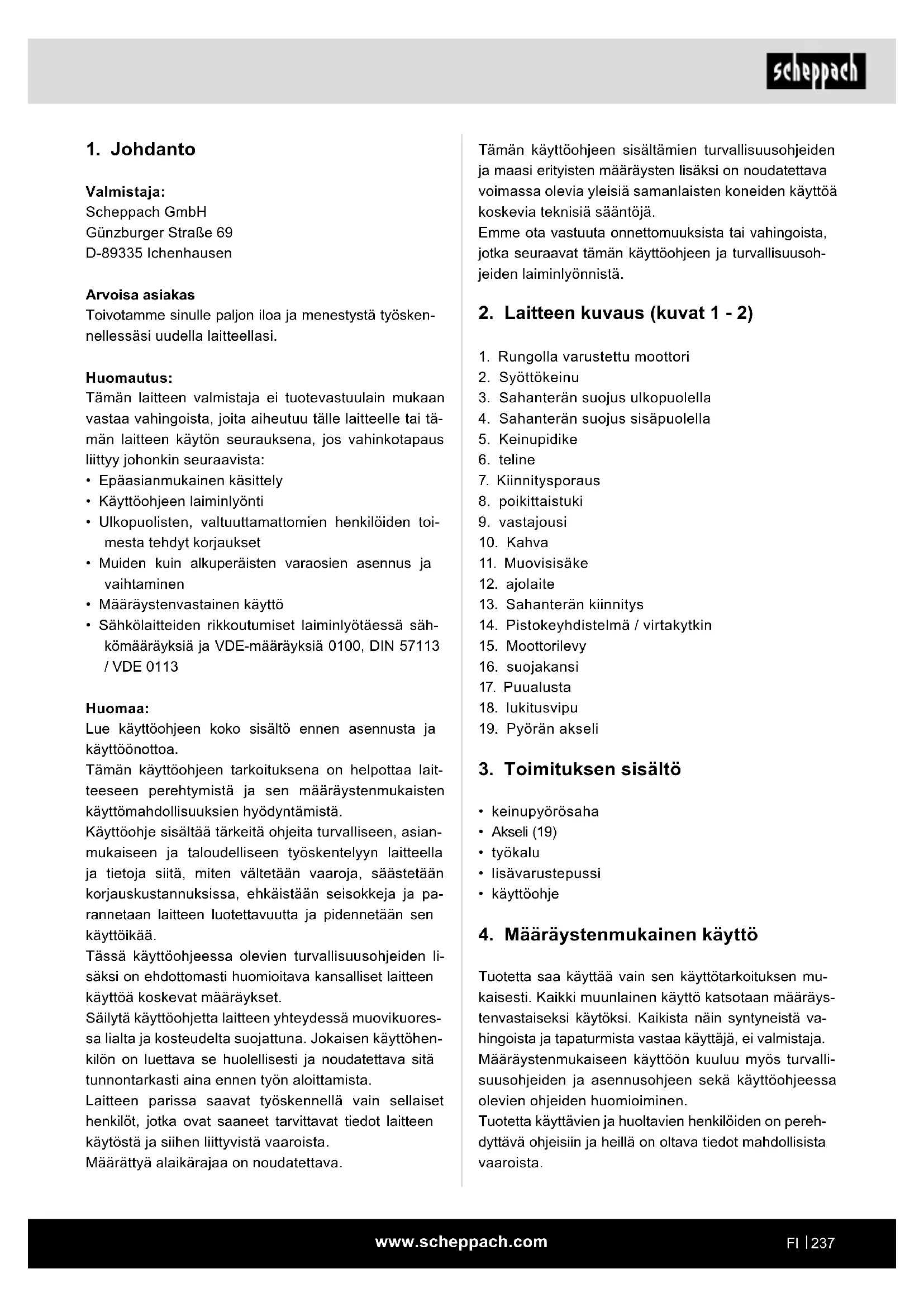

1. Johdanto

Valmistaja:

Scheppach GmbH

Toivotamme sinulle paljon iloa ja menestystä työskennellessäsi uudella laitteellasi.

Huomautus:

Tämän laitteen valmistaja ei tuotevastuulain mukaan vastaa vahingoista, joita aiheutuu tälle laitteelle tai tä- män laitteen käytön seurauksena, jos vahinkotapaus liittyy johonkin seuraavista:

• Epäasianmukainen käsittely
  • Käyttöohjeen laiminlyönti
• Ulkopuolisten, valtuuttamattomien henkilöiden toimesta tehdyt korjaukset

- Muiden kuin alkuperäisten varaosien asennus javaihtaminen

- Määräystenvastainen käyttö

- Sähkölaitteiden rikkoutumiset laiminlyötäessä sähkömääräyksiä ja VDE-määräyksiä 0100, DIN 57113 / VDE 0113

Huomaa:

Lue käyttöohjeen koko sisältö ennen asennusta ja käyttöönottoa.

Tämän käyttöohjeen tarkoituksena on helpottaa laitteeseen perehtymistä ja sen määräystenmukaisten käyttömahdollisuuksien hyödyntämistä.

Käyttöohje sisältää tärkeitä ohjeita turvalliseen, asianmukaiseen ja taloudelliseen työskentelyyn laitteella ja tietoja siitä, miten vältetään vaaroja, säästetään korjauskustannuksissa, ehkäistään seisokkeja ja parannetaan laitteen luotettavuutta ja pidennetään sen käyttöikää.

Tässä käyttöohjeessa olevien turvallisuusohjeiden lisäksi on ehdottomasti huomioitava kansalliset laitteen käyttöä koskevat määräykset.

Säilytä käyttöohjetta laitteen yhteydessä muovikuoressa lialta ja kosteudelta suojattuna. Jokaisen käyttöhenkilön on luettava se huolellisesti ja noudatettava sitä tunnontarkasti aina ennen työn aloittamista.

Laitteen parissa saavat työskennellä vain sellaiset henkilöt, jotka ovat saaneet tarvittavat tiedot laitteen käytöstä ja siihen liittyvistä vaaroista.

Määrättyä alaikärajaa on noudatettava.

Tämän käyttöohjeen sisältämien turvallisuusohjeiden ja maasi erityisten määräysten lisäksi on noudatettava voimassa olevia yleisiä samanlaisten koneiden käyttöä koskevia teknisiä sääntöjä.

Emme ota vastuuta onnettomuuksista tai vahingoista, jotka seuraavat tämän käyttöohjeen ja turvallisuusohjeiden laiminlyönnistä.

2. Laitteen kuvaus (kuvat 1 - 2)

1. Rungolla varustettu moottori
2. Syöttökeinu
3. Sahanterän suojus ulkopuolella
4. Sahanterän suojus sisäpuolella
5. Keinupidike
6. teline
7. Kiinnitysporaus
8. poikittaistuki
9. vastajousi
10. Kahva
11. Muovisisäke
12. ajolaite
13. Sahanterän kiinnitys
14. Pistokeyhdistelmä / virtakytkin
15. Moottorilevy
16. suojakansi
17. Puualusta
18. lukitusvipu
19. Pyörän akseli

3. Toimituksen sisältö

• keinupyörösaha
  • Akseli (19)
• työkalu
• lisävarustepussi
• käyttöohje

4. Määräystenmukainen käyttö

Tuotetta saa käyttää vain sen käyttötarkoituksen mukaisesti. Kaikki muunlainen käyttö katsotaan määräystenvastaiseksi käytöksi. Kaikista näin syntyneistä vahingoista ja tapaturmista vastaa käyttäjä, ei valmistaja. Määräystenmukaiseen käyttöön kuuluu myös turvallisuusohjeiden ja asennusohjeen sekä käyttöohjeessa olevien ohjeiden huomioiminen.

Tuotetta käyttävien ja huoltavien henkilöiden on perehdyttävä ohjeisiin ja heillä on oltava tiedot mahdollisista vaaroista.

Jos tuotteeseen tehdään muutoksia, valmistaja ei ota mitään vastuuta siitä aiheutuvista vahingoista.

Tuotetta saa käyttää vain valmistajan alkuperäisillä osilla ja alkuperäisillä lisävarusteilla.

Valmistajan määrittämiä turvallisuus-, työ- ja huolto-määräyksiä ja teknisissä tiedoissa annettuja mittoja on noudatettava.

Kone täyttää voimassa olevan EY-konedirektiivin vaatimukset.

• Keinupyörösaha on tarkoitettu käytettäväksi 1 henkilön käyttöpaikalla ja sitä saa käyttää vain ulkona.
• Keinupyörösaha on kuljetettava pyörösaha. Sitä voidaan käyttää vain polttopuun poikittaiseen leikkaamiseen syöttökeinun avulla teknisten tietojen mukaisesti.
• Saha on tarkoitettu vain polttopuun sahaamiseen poikittaissuuntaisesti.
• Puun halkaisijasta riippumatta keinun päälle saa asettaa vain 1 työkappaleen.
• Huomioi kaikki koneessa olevat turvaohjeet ja va-roitukset ja pidä ne täysilukuisina ja luettavassa kunnossa.
• Onnettomuuksien välttämiseksi koneen työalueella ja ympäristössä ei saa olla vieraita esineitä.
• Leikattavissa puissa ei saa olla vieraita esineitä, kuten nauloja tai ruuveja.
• Käytä konetta vain sen ollessa teknisesti moitteettomassa kunnossa ja käytä sitä aina määräystenmukaisesti, turvallisuusseikat ja vaarat huomioiden ja noudattaen käyttöohjetta. Korjaa (korjauta) viipymättä erityisesti sellaiset häiriöt, jotka voivat vaarantaa turvallisuuden.
• Asianmukaisia tapaturmantorjuntamääräyksiä ja muita yleisesti voimassa olevia turvateknisiä mää-räyksiä on noudatettava.

Valmistaja ei vastaa vahingoista, jotka ovat aiheutuneet käyttötarkoituksesta poikkeavasta käytöstä tai väärin tapahtuvasta käytöstä.

Signaalisanojen selitykset käyttöohjeessa

VAARA

Merkkisana, joka merkitsee välittömästi uhkaavaa vaaratilannetta, joka johtaa kuolemaan tai vakavaan loukkaantumiseen, jos sitä ei vältetä.

VAROITUS

Merkkisana, joka merkitsee mahdollista vaaratilannetta, joka voi johtaa kuolemaan tai vakavaan loukkaantumiseen, jos sitä ei vältetä.

VARO

Merkkisana, joka merkitsee mahdollista vaaratilannetta, joka voi johtaa lievään tai kohtalaiseen loukkaantumiseen, jos sitä ei vältetä.

HUOMIO

Merkkisana, joka merkitsee mahdollista vaaratilannetta, joka voi johtaa tuotteen tai omaisuuden vahingoittumiseen, jos sitä ei vältetä.

Huomaa, että laitteitamme ei ole tarkoitettu kaupalliseen käyttöön, ammatin harjoittamiseen tai teolliseen käyttöön. Takuu ei ole voimassa, jos laitetta käytetään kaupalliseen tarkoitukseen, käsityöammatin harjoittamiseen tai teollisuudessa tai jossain muussa näitä vastaavassa toiminnassa.

Jäännösriskit

Kone on rakennettu valmistusajankohdan parhaan käytettävissä olleen teknisen tiedon ja voimassa olevien turvateknisten määräysten mukaisesti. Siitä huolimatta töissä voi esiintyä yksittäisiä jäännösriskejä.

• Pyörivä sahanterä altistaa sormien ja käsien loukkaantumisvaaraan, jos työkappaletta ohjataan epäasianmukaisesti.
• Työkappaleen sinkoutuminen aiheuttaa vammoja, jos työkappaleen pidike on virheellinen tai sitä ohjataan väärin.
• Terveyden vaarantuminen melun vuoksi. Sallittu melutaso ylittyy työskentelyn aikana. Käytä eh-dottomasti henkilökohtaisia suojavarusteita, kuten kuulosuojaimia.
• Viallisen sahanterän aiheuttama loukkaantuminen. Tarkasta sahanterän moitteeton kunto säännöllisesti ja aina ennen käyttöä.

• Sähkövirran aiheuttama vaara, jos käytetään epäasianmukaisia virtajohtoja.

• Kun käytetään erikoistarvikkeita, täytyy huomioida erikoistarvikkeiden mukana toimitetut käyttöohjeet ja lukea ne huolellisesti.

• Lisäksi kaikista asianmukaisista toimenpiteistä huolimatta voi jäljelle jäädä piileviä jäännösriskejä.
• Jäännösriskit voidaan minimoida noudattamalla käyttöohjeiden lisäksi kohdissa Turvallisuusohjeet ja Määräystenmukainen käyttö olevia ohjeita.
• Vältä tuotteen käynnistämisiä vahingossa: älä paina käyttöpainiketta pistoketta pistorasiaan liittäessäsi. Käytä sellaista käytettävää työkalua, jota suositellaan tässä käyttöohjeessa. Näin mahdollistetaan tuotteen optimaalinen suorituskyky.
• Pidä kädet loitolla työalueelta, kun tuote on käytössä.

Huomio loukkaantumisvaara! Puun on oltava aina sahanterän molemmilla puolilla keinun prismassa. (katso nuolet, kuva 15a)

5. Yleiset turvallisuusohjeet

⚠ Varoitus!

Kun käytetään sähkötyökaluja, on noudatettava tärkeitä turvallisuusmääräyksiä tulipalo-, sähköisku- ja henkilöiden vammautumisvaaran pois sulkemiseksi.

• Huomioi kaikki nämä turvallisuusohjeet ennen kuin alat työskennellä sahalla ja työskentelyn aikana.
• Säilytä tämä turvallisuusohje hyvin.
• Suojaudu sähköiskulta!
  • Vältä kehon kosketusta maadoitettuihin osiin.
• Laitteita, jotka eivät ole käytössä, on säilytettävä kuivassa ja suljetussa paikassa ja lasten ulottumattomissa.
• Pidä työkalut terävinä ja puhtaina voidaksesi työskennellä paremmin ja turvallisesti.
• Tarkasta työkalun johto säännöllisesti, ja jos se on vaurioitunut, vaihdatuta se valtuutetulla ammattilaiselle.
• Tarkasta jatkojohdot säännöllisesti ja vaihda ne, jos ne ovat vaurijoituneet.
• Käytä ulkona vain ulkokäyttöön hyväksyttyä, vastaavasti merkittyä jatkojohtoa.
• Toimi harkiten ja varovaisesti. Aloita työt keskittyneesti. Älä käytä työkalua väsyneenä.
• Älä käytä työkaluja, joissa kytkintä ei voi kytkeä päälle eikä pois päältä.
• Varoitus! Muiden käyttötyökalujen ja muiden lisätarvikkeiden käyttö voi merkitä loukkaantumisvaaraa.

• Vedä virtapistoke irti aina ennen säätö- ja huolto-töiden suorittamista.

• Anna turvallisuusohjeet edelleen kaikille henkilöille, jotka tvöskentelevät koneen parissa.

• Varo! Pyörivä sahanterä aiheuttaa loukkaantumisvaaran käsille ja sormille.
• Koneessa on turvakytkin, joka estää sen uudelleenkävnnistymisen virtakatkoksen jälkeen.
• Tarkasta ennen käyttöönottoa, että laitteen tyyp-pikilvessä ilmoitettu jännite vastaa verkkovirran jännitettä.
• Jos tarvitaan jatkojohtoa, on varmistettava, että sen poikkileikkaus on riittävä sahan virrankulutukseen. Vähimmäishalkaisija 1,5 mm², yli 20 m pitkillä joh-doilla 2,5 mm².
• Käytä johtokelaa vain, kun se on kelattu auki.
  • Tarkasta verkkoliitäntäjohto.
• Älä käytä vääränlaisia tai vahingoittuneita liitosjohtoja.
• Älä käytä johtoa pistokkeen vetämiseen irti pistorasiasta. Suojaa johto kuumuudelta, öljyltä ja teräviltä reunoilta.
• Älä jätä sahaa sateeseen äläkä käytä konetta kosteassa tai märässä ympäristössä.
  • Varmista hyvä valaistus.
• Älä sahaa palavien nesteiden tai kaasuien lähellä.
• Käytä sopivia työvaatteita! Väljät vaatteet tai korut voivat takertua pyörivään sahanterään.
• Ulkona työskenneltäessä on suositeltavaa käyttää luistamattomia jalkineita.
• Jos sinulla on pitkät hiukset, käytä hiusverkkoa.
  • Vältä epänormaaleja vartalon asentoia.
• Käyttöhenkilön on oltava vähintään 16-vuotias.
• Lapset on pidettävä loitolla verkkovirtaan liitetystä laitteesta.
• Varmista, ettei työpaikalla ole puujätteitä ja lojuvia osia
• Työalueella vallitseva epäjärjestys voi johtaa onnettomuuksiin.
• Älä anna muiden henkilöiden, erityisesti lasten, koskea työkaluun tai virtajohtoon. Pidä heidät poissa työpaikalta.
• Koneella tvöskenteleviä henkilöitä ei saa häiritä.
• Huomioi moottorin ja sahanterän pyörimissuunta. Käytä vain sahanteriä, joiden suurin sallittu nopeus ei ole pyörösahan karan maksimikierroslukua alhaisempi, ja jotka ovat sopivia leikattavalle materiaalille.
• Sahanteriä ei saa moottorin sammuttamisen jälkeen missään tapauksessa jarruttaa painamalla sivusuuntaan.

• Asenna vain hyvin teroitettuja, säröttömiä ja vääntymättömiä sahanteriä.

• Älä käytä runsasseosteisesta pikateräksestä (HSS-teräs) valmistettuja pyörösahan teriä.

• Käytä vain valmistajan suosittelemia sahanteriä, jotka vastaavat standardin EN 847-1 vaatimuksia ja joissa on varoitus. Kun vaihdat sahanterän, varmista, että leikkuuleveys ei ole pienempi kuin sahanterän runko-osan paksuus.
  • Vialliset sahanterät on heti vaihdettava.
• Älä käytä sahanteriä, jotka eivät vastaa tässä käyttöohjeessa ilmoitettuja tietoja.
• Koneessa olevia turvalaitteita ei saa purkaa eikä tehdä toimimattomiksi.
  • Vaihda kulunut pöytäalusta.
• Työasento on aina sivulle pois sahanterästä.
• Älä kuormita konetta niin paljon, että se pysähtyy.
• Varmista, että leikatut puunpalaset eivät takerru sahanterän hammaskehään ja sinkoudu siitä pois.
• Älä koskaan poista irronneita siruja, lastuja tai kiinni juuttuneita puuosia sahanterän liikkuessa. Tätä varten on käytettävä työnnintä.
• Kytke kone pois päältä, kun poistat häiriöitä tai juuttuneita puunpalasia. - Vedä virtapistoke irti -
• Kun sahausrako on lyöty auki, pöytäsisäke on uusittava. - Vedä virtapistoke irti -
• Varusteiden asennuksen ja säätö-, mittaus- ja puhdistustöitä saa suorittaa vain moottorin ollessa sammutettuna. - Vedä virtapistoke irti -
• Tarkasta ennen päälle kytkemistä, että avaimet ja säätötyökalut on poistettu.
• Kun poistut työpaikalta, kytke moottori pois päältä ja vedä virtapistoke irti pistorasiasta.
• Kaikki suoja- ja turvalaitteet on korjaus- ja huoltotöiden suorittamisen jälkeen asennettava heti takaisin paikoilleen.
• Valmistajan määrittämiä turvallisuus-, työ- ja huol-to-ohjeita ja teknisissä tiedoissa annettuja mittoja on noudatettava.
• Voimassa olevat tapaturmantorjuntamääräykset ja muut yleisesti voimassa olevat turvatekniset mää-räykset on huomioitava.
• Huomioi työturvallisuusviranomaisen antamat tie-dotteet (VBG 7j).
• Pyörösaha on liitettävä 400 V:n pistorasiaan, joka on suojattu hitaalla 16 A:n sulakkeella.
• Älä käytä heikkotehoisia koneita raskaisiin töihin.
• Älä käytä johtoa mihinkään muuhun kuin mihin se on tarkoitettu!

• Varmista, että seisot tukevasti ja säilytät aina ta-sapainon.
  • Tarkasta, onko työkalussa mahdollisesti vaurioita!

• Ennen kuin työkalua käytetään uudelleen, on suojalaitteiden ja lievästi vahingoittuneiden osien moitteeton ja määräystenmukainen toiminta tarkastettava huolellisesti.

• Tarkasta, että liikkuvat osat toimivat jumittumatta ja etteivät osat ole vaurioituneet. Kaikkien osien on oltava oikein asennettuina ja täytettävä kaikki ehdot, jotta työkalun moitteeton toiminta on varmistettu.
• Hyväksytyn ammattikorjaamon on korjattava tai vaihdettava vaurioituneet suojalaitteet ja osat asiantuntevasti, mikäli käyttöohjeessa ei ole muuta mainittu.
• Teetä viallisen kytkimen vaihto asiakashuoltokorjaamossa.
• Tämä työkalu vastaa asiaankuuluvia turvallisuusmääräyksiä. Korjaukset saa teettää vain sähköalan ammattilaisella alkuperäisiä varaosia käyttäen; muussa tapauksessa käyttäjälle saattaa aiheutua onnettomuuksia.
• Käytä tarvittaessa sopivaa henkilökohtaista suojavarustusta. Niitä voivat olla:
• Kuulosuojaimet kuulovaurioriskin pienentämiseen;
• Hengityssuojain vaarallisen pölyn hengittämiseen liittyvän riskin pienentämiseen.
• Käytä käsineitä käsitellessäsi sahanteriä ja karkeita materiaaleja. Sahanteriä on kuljetettava säilytyslaatikossa aina, kun se on mahdollista.
• Käyttöhenkilöstön on aina selvitettävä seikat, jotka vaikuttavat meluarvoihin (esim. sahanterät, jotka on suunniteltu vähentämään melun syntymistä, sahanterän ja koneen hoito).
• Koneessa olevista virheistä, mukaan lukien suojalaitteissa ja sahanterässä olevista virheistä, on heti niiden toteamisen jälkeen ilmoitettava turvallisuudesta vastaavalle henkilölle.
• Konetta tulee kuljettaa vain kuljetusvälineillä, eikä suojalaitteita saa koskaan käyttää käsittelyyn tai kuljettamiseen.
• Kaikkien käyttöhenkilöiden on oltava asianmukaisesti koulutettuja koneen käyttöön, säätämiseen ja käsittelyyn.
• Älä sahaa sellaista leikattavaa tuotetta, joka sisäl-tää vieraita esineitä, kuten rautalankoja, johtoja tai naruja.
• Käytä vain teräviä sahanteriä.

• Koneen on oltava käytön aikana vaakasuoralla, tasaisella alustalla ja konetta ympäröivän maan on oltava tasainen, hyvin huollettu eikä siinä saa olla jätteitä, kuten esim. lastuja ja leikattuja työkappaleita.

• Paikassa on oltava riittävä yleinen tai paikallinen valaistus.

• Järjestä työstettävien työkappaleiden pino ja valmiit työkappaleet käyttäjän normaalin työpaikan lähelle.
• Suorita turvalliset puhdistus- ja kunnossapitotoimet ja poista lastut ja pöly säännöllisesti välttääksesi palovaaraa.
• Noudata valmistajan laatimia sahanterien käyttö-, asetus- ja korjausohjeita.
• Huomioi sahanteriin merkitty suurin sallittu kierrosluku.
• Varmista, että käytettävät laipat sopivat käyttötarkoitukseen valmistajan määrittämällä tavalla.
• Varmista, että koneen käytössä tarvittavat erottavat suojalaitteet ja muut turvalaitteet ovat paikoillaan, hyvässä käyttökunnossa ja huollettu oikein.
• Sahattavan materiaalin tyyppi vaikuttaa pölyräjähdyksen mahdollisuuteen.

Varoitus! Tämä sähkötyökalu muodostaa käytön aikana sähkömagneettisen kentän. Tämä kenttä voi joissain olosuhteissa haitata aktiivisten tai passiivisten ihonalaisten lääkinnällisten laitteiden toimintaa. Vakavien tai hengenvaarallisten vammojen vaaran vähentämiseksi suosittelemme, että ihonalaisia lääkinnällisiä laitteita käyttävät henkilöt neuvottelevat lääkärinsä kanssa ennen kuin alkavat käyttää sähkötyökalua.

6. Tekniset tiedot

Mitat P x L x K 1260 x 700 x 1220 mm

ø sahanterä HW 700/30/4,2/ Z42
Paino 89 kg
ø puu min./maks. n. 3/24 cm
Puun pituus min./maks. 25/100 cm
Moottori 400 V 3~ / 50 Hz
Teho S1 4000 W
Käynnistysteho P1 / käyttötapa	4500 W / S6* 20%
Käynnistysteho P1 / käyttötapa	4200 W / S6* 40%
Nimellistyhäkäyntikier-rosluku	1400 min ^-1
Varoke	16 A hidas
Kotelointiluokka	IP54
Suojausluokka 1

Oikeus teknisiin muutoksiin pidätetään!

\* Käyttötapa S6:

Keskeytymätön jaksottainen käyttö ajoittaisella kuormituksella. Käyttö koostuu käynnistysajasta, vakiokuormituksen ajasta ja tyhjäkäyntiajasta. Kuormitusjakso on 10 minuuttia, suhteellinen kytkentäaika on 20% tai 40% kuormitusjaksosta.

Meluarvot

Mittausolosuhteet

Annetut arvot ovat päästöarvoja eivätkä ne välttämät- tä esitä työpaikan arvoja tarkasti. Vaikka emissio- ja imissiotasojen välillä on korrelaatio, ei niistä voida luotettavasti määrittää mahdollisesti tarvittavia lisävaro- toimenpiteitä. Työpaikalla vallitsevaan immissiotasoon mahdollisesti vaikuttavia tekijöitä ovat vaikutusten kesto, työtilan ominaisuudet, muut melulähteet jne., esim. koneiden määrä ja lähellä suoritettavat toimenpiteet. Sallitut työpaikka-arvot voivat sen vuoksi olla eri mais- sa erilaisia. Käyttäjä voi näiden tietojen perusteella kuitenkin arvioida vaarat ja riskit paremmin.

Melu ja tärinä

⚠ Varoitus: Melulla voi olla vakavia vaikutuksia terveyteesi. Jos koneen aiheuttama melu on yli 85 dB, on käytettävä sopivia kuulosuojaimia.

Melun syntymistä koskevat tiedot

EN ISO 3744:2010:n mukaan

Meluarvot

Äänen tehotaso LWA	110,5 dB
Äänenpainetaso LpA	95 dB
Epävarmuus KWA/pA	2 dB

7. Purkaminen pakkauksesta

• Avaa pakkaus ja ota laite varovasti ulos.
• Poista pakkausmateriaali sekä pakkaus- ja kuljetusvarmistukset (jos sellaiset on).
• Tarkasta, onko toimituksen sisältö täydellinen.
• Tarkasta, onko laitteessa tai lisäosissa kuljetus-vaurioita.
• Säilytä pakkausta mahdollisuuksien mukaan takuuajan päättymiseen asti. Perehdy tuotteeseen käyttöohjeen avulla ennen sen käyttöä.
• Käytä lisävarusteina ja kulutus- ja varaosina vain alkuperäisiä osia. Voit ostaa varaosia alueellasi toimivalta alan jälleenmyyjältä.
• Ilmoita tilauksissa tuotteen tuotenumero ja valmis-tusvuosi.

Tämän käyttöohjeen turvallisuuteen liittyvät kohdat on merkitty tällä merkillä: ⚠

HUOMIO

Laite ja pakkausmateriaalit eivät ole lasten leikkikaluja! Lapset eivät saa leikkiä muovipussien, kalvojen tai pienosien kanssa! Vaarana osien jou- tuminen nieluun ja tuhehtuminen!

8. Asennus

Pakkausteknisistä syistä konettasi ei ole koottu koko- naisuudessaan.

Akselin asennus (kuvat 3 - 6)

Työnnä pyörän akseli (19) kuvassa 3 näytetyllä tavalla pyörän akselin ripustuksen reiän läpi. Se sijaitsee keinun alemmalla puolella. Vedä sen jälkeen toimitukseen sisältyvät levyt ja holkit samassa järjestyksessä kuin kuvassa 4 on näytetty kallistettuna pyörän akselin päälle. Työnnä nyt pyörän akseli toisen ripustuksen porauksen (kuva 5) läpi. Varmista, että urat (5a) ovat sisäpuolella. Työnnä nyt holkkia ja levyä niin paljon sivulle, että holkki on uran päällä. Kiristä kierretapit kuvassa 6 esitetyllä tavalla. Huomio, kullakin holkilla on kaksi kierretappia.

Pyörien asennus (kuva 7)

Työnnä molemmat pyörät jo asennetun akselin päälle. Varmista jokainen pyörä kulloinkin levyllä 8,4 ja M8x20-ruuvilla.

Kytkinyksikön asennus (kuva 8)

Ruuvaa kytkinyksikkö kytkinsokkeliin.

9. Käyttöönotto

Huomioi turvallisuusohjeet ennen käyttöönottoa.

• Kaikkien suoja- ja apulaitteiden täytyy olla asen-nettuina.
• Tarkasta keinuosan kuluminen ja vaihda se tarvittaessa.
• Tarkasta keinu, sen on palattava itsenäisesti lähtöasentoon.
• Tarkasta, että sahanterä on moitteettomasti paikallaan ja sen kulkusuunta on oikea.

• Varustelu-, säätö-, mittaus- ja puhdistustöitä saa suorittaa vain moottorin ollessa sammutettuna. Vedä verkkovirran pistoke irti pistorasiasta ja odota, että pyörivät työkalut ovat pysähtyneet.

• Saha on tarkoitettu vain polttopuun sahaamiseen poikittaissuuntaisesti.

• Puun halkaisijasta riippumatta keinun päälle saa asettaa vain yhden kappaleen.
• Huomio! Älä sahaa puunippuja tai useita kappaleita samanaikaisesti.
• Aseta taipuneet puunkappaleet keinuun siten, että ulospäin kaartuva puoli osoittaa kohti sahanterää.
• Varmista, että kone on vakaasti tukevalla alustalla.

Huomautus!

Jotta varmistat oman turvallisuutesi työpaikalla kaatu- misen tai paikaltaan siirtymisen aiheuttamien onnet- tomuuksien varalta, kiinnitä saha ruuveilla tai pulteilla lattiaan.

10. Käyttö/työohjeita

△HUOMIO!

Laite on ehdottomasti asennettava kokonaan en- nen sen käyttöönottoa!

Virtakytkin (14) (kuva 2)

Koneessa on turvakytkin, joka estää sen automaattisen uudelleenkäynnistymisen virtakatkoksen jälkeen.

Kytkeminen päälle

Paina vihreää nappia I

Kytkeminen pois päältä

Paina punaista nappia O

△ Huomio! Moottori jyrisee jarrutusajan aikana ja jälkeen. Kytkintä ei saa käyttää kyseisessä vaiheessa. Moottorin saa kytkeä päälle vasta jyrisevän äänen loppumisen jälkeen.

Sahanterän pyörimissuunta (kuva 10)

Varmista, että sahanterän pyörimissuunta vastaa suo- jakuvussa ilmoitettua pyörimissuuntaa.

Kolmivaihevirtamoottoreissa voit muuttaa pyörimissuuntaa viemällä ruuvimeisselin pistokekauluksessa olevaan sille tarkoitettuun rakoon ja tekemällä säädön kiertämällä vasemmalle tai oikealle kevyesti painamalla.

Käsittely suojakorin kanssa (kuvat 16, 17)

• Käännä suojakansi (16) auki.
• Aseta leikattava tuote sisään.

• Sulje suojakansi (16).

• Käännä syöttökeinua (2) kahvoilla (K) ja (L) sahante-rään päin ja sahaa leikattavan tuotteen läpi.

• Käännä syöttökeinu (2) takaisin ja avaa suojakansi.
• Työnnä leikattava tuote perään ja sulje suojakansi uudelleen.

Sahaaminen

1 Kytke kone päälle.
2 Odota, kunnes sahanterä on saavuttanut täyden kierrosluvun.
3 Aseta puu syöttökeinuun.
4 Tartu molemmin käsin syöttökeinun kahvaan ja ohjaa sitä tasaisesti kohti sahanterää, jolloin sahanterä vapautuu.
5 Paina syöttökeinua sahaamisen aikana vain sen verran, että sahanterän kierrosluku ei laske.
6 Poista leikattu puu syöttökeinusta, kun se on palannut takaisin lähtöasentoon ja sahanterä on peitetty suojuksella. Aseta sitten seuraava puu.

Huomio!

Älä jätä konetta valvomatta käytön aikana.

Kytke kone pois päältä, jos sillä ei enää työskennellä, ja vedä virtapistoke irti.

Moottori-jarrulaite

Jarru jarruttaa sahausakselin käyttömoottorin 10 sekunnin kuluessa pysähdyksiin.

Jos jarrutus kestää yli 10 sekuntia, konetta ei saa enää käyttää, koska jarru on viallinen. Kone on ehdottomasti erotettava jännitteensyötöstä. Vain sähköalan ammat- tilainen saa korjata vian.

11. Sähköliitäntä

Asennettu sähkömoottori on liitetty käyttövalmiiksi. Liitäntä vastaa asiaankuuluvia Saksan sähköteknikan liiton (VDE) ja standardoimisliiton (DIN) määräyksiä. Asiakkaan sähköliitännän sekä käytetyn jatkojohdon on vastattava näitä määräyksiä.

Kolmivaihemoottori 400 V 3\~/ 50 Hz Verkkojännite 400 V 3\~/50 Hz

Verkkoliitännän ja jatkojohdon tulee olla 5-johtimisia = 3 P + N + SL. - (3/N/PE).

Käytä siirrettävää henkilönsuojakytkintä (PRCD), jos virtaverkossa ei ole vikavirtasuojakytkintä (RCD), jonka nimellisvikavirta on enintään 0,03 A.

Käyttötapa / kytkentäaika

Sähkömoottori on mitoitettu käyttötavalle S6-20 % & S6-40 %.

S6 = Pysähtymätön ajoittaiskäyttö

20% = suhteessa 10 minuuttiin. 2 minuutin kuormitus;

8 minuutin tyhjäkäynti

40% = suhteessa 10 minuuttiin. 4 minuutin kuormitus; 6 minuutin tyhjäkäynti

Vialliset sähköliitäntäjohdot

Sähkön liitosjohtoon syntyy usein eristevaurioita. Syitä ovat:

• Painaumakohdat, jos liitosjohdot viedään ikkunoiden tai ovenraon läpi.
• Taitekohdat liitosjohdon ollessa kiinnitetty tai johdettu väärin.
  • Viiltokohdat ajettaessa liitosjohdon ylitse.
• Eristevauriot repäistäessä irti seinäpistorasiasta.
• Eristeen vanhenemisesta aiheutuvat halkeamat.

Tällaisia viallisia sähköliitäntäjohtoja ei saa käyttää, koska ne ovat eristevaurioiden vuoksi hengenvaarallisia.

Tarkasta sähköiset liitäntäjohdot säännöllisesti vaurioiden varalta. Varmista, ettei liitosjohto tarkastettaessa ole kiinni virtaverkossa.

Liitäntäjohtojen on vastattava asiaankuuluvia Saksan sähkötekniiikan liiton (VDE) ja standardoimisliiton (DIN) määräyksiä. Käytä vain sellaista liitäntäjohtoa, jossa on merkintä H 07 RN.

Liitäntäjohdoissa on oltava tyyppimerkintöjen painatus.

Jatkojohto ja verkkovaroke

• Enintään 25m pitkien jatkojohtojen poikkipinta-alan on oltava 1,5mm². Yli 25m pitkien johtojen poikkipinta-alan on oltava vähintään 2,5mm².
• Verkkoliitäntä on suojattu 16 ampeerin sulakkeella.

Liitännät ja korjaukset

Sähkövarusteiden liitännät ja korjaukset saa tehdä vain sähköalan ammattilainen.

Ilmoita tiedusteluissa seuraavat tiedot.

• Moottorin virtatyyppi
  • Koneen tyyppikilven tiedot

Jos moottori palautetaan, on sen mukana lähetettävä aina koko käyttöyksikkö kytkimineen.

Ota huomioon turvallisuusohjeet!

12. Huolto

⚠ Varoitus: Kytke kone pois päältä ja irrota virtapis- toke pistorasiasta ennen koneen huolto- ja säätötöitä.

Säilytä ohjetta koneen yhteydessä.

Pidä kone puhtaana.

Käytä puhdistaessasi suojalaseja.

Puhdistus:

Huomio: Pöydän muoviosia ei saa puhdistaa aggressiivisilla aineilla. On suositeltavaa käyttää mietoon astianpesuaineeseen kostutettua liinaa. Koneeseen ei saa päästä vettä.

• Pidä suojalaitteet, ilmaraot ja moottorin kotelo niin pölyttömänä ja puhtaana kuin vain mahdollista. Pyyhi tuote puhtaalla liinalla tai puhalla se puhtaaksi paineilmalla alhaisella paineella.
• Suosittelemme, että tuote puhdistetaan heti jokai- sen käyttökerran jälkeen.
• Puhdista tuote säännöllisesti kostealla liinalla ja vähäisellä määrällä suopaa. Älä käytä puhdistus- tai liuotinaineita; ne voivat vahingoittaa tuotteen muoviosia. Pidä huoli siitä, ettei tuotteen sisälle voi päästä vettä. Veden pääsy sisään lisää sähköiskun vaaraa.

Huolto:

• Tarkasta sahanterä säännöllisesti. Käytä vain hyvin teroitettuja, säröttömiä ja vääntymättömiä sahanteriä. Käytä vain työkaluja, jotka vastaavat eurooppalaista standardia EN 847-1.
• Vaihda kulunut keinualusta välittömästi.
• Tarkasta kaikkien huolto- ja puhdistustöiden jälkeen kaikki turvalaitteet.
• Tarkasta ettei koneessa ole mitään työkaluja tai muita osia ennen koneen käyttöönottoa.
• Poista mahdolliset sahanpurutukokset ulostulosta.

Korjaamisen tai huollon jälkeen on varmistettava, että kaikki turvatekniset osat on asetettu paikoilleen ja ne ovat moitteettomassa kunnossa. Säilytä loukkaantumisvaaraa aiheuttavia osia poissa muiden henkilöiden ja lasten ulottuvilta.

Huomio: Tuotevastuulain mukaan valmistaja ei vastaa vahingoista, jotka ovat aiheutuneet epäasianmukaisista korjauksista tai muiden kuin alkuperäisten varaosien käyttämisestä.

Teetä työt asiakaspalvelussa tai valtuutetulla ammattilaisella. Sama koskee myös lisävarusteita.

Huoltotietoja

Huomaa, että tämän tuotteen seuraavat osat altistuvat käytönmukaiselle ja luonnolliselle kulumiselle tai että seuraavia osia tarvitaan kuluvina materiaaleina.

Kuluvat osat*: Sahanterä, keinuosa

* eivät välttämättä sisälly toimitukseen!

Varaosia ja tarvikkeita saa huoltopalvelustamme. Skannaa sitä varten etusivulla oleva QR-koodi.

Sahanterän vaihto (kuvat 11-15)

⚠ Irrota virtapistoke ennen sahanterän vaihtamista.

⚠ Viiltovaara! Sahanterä on painava ja se voi olla liukas.

Käytä suojakäsineitä vaihtaessasi sahanterää.

• Älä käytä HSS-teräksestä valmistettuja sahanteriä.
• Älä käytä repeytyneitä tai muotoaan muuttaneita sahanteriä.
• Käytä vain hyvin teroitettuja ja huollettuja teriä.

⚠ Palovammojen vaara! Sahanterä on vielä kuuma heti sahaamisen jälkeen.

1. Pidä kiinni keinusta ja vedä jousisokka (kuva 11 A) ulos.
2. Löysää kuusiomutteri (kuva 12 B), pidä keinusta edelleen kiinni ja vedä keinun ohjaus (kuva 12 C) ulos kierretapista (kuva 12 D).
3. Laske keinua hitaasti lattian suuntaan.
4. Varmista sahanterä pitotapilla (kuva 13, 14) kier- tymiseltä.
5. Löysää ruuvi (kuva 14 E).
6. Irrota levy (kuva 14, F), etummainen sahanterän laippa (kuva 14, G) ja sahanterä (kuva 14, H).

7. Puhdista sahanterän laippa.

8. Työnnä uusi tai teroitettu sahanterä paikoilleen. Varmista sahanterän oikea pyörimissuunta: suojakuvun ja sahanterässä olevan nuolen on osoitettava samaan suuntaan!

9. Työnnä etummainen sahanterän laippa ja levy takaisin paikoilleen.

10. Varmista sahanterä ruuvilla.

11. Työnnä kyseiset kaksi levyä kiinnityspultin päälle (kuva 15 l).

12. Nosta keinua ja työnnä kiinnityspultti poraukseen (kuva 15 J).

13. Aseta keinun ohjaus (kuva 12 C) takaisin kierre- tapin (kuva 12 D) päälle ja kiinnitä se kuusiomut- terilla (kuva 12 B).

14. Työnnä jousisokka (kuva 11, A) kiinnityspultin (kuva 15, I) läpi.

15. Poista pitotappi (kuvat 13, 14).

Muovisisäkkeen vaihtaminen

Vaihda kuluneet tai vaurioituneet muovisisäkkeet (ku- vat 1, 11) välittömästi.

1. Löysää muovisisäkkeen ruuvit ja irrota muovisi-säke.
2. Aseta uusi muovisisäke paikoilleen ja ruuvaa se kiinni.

13. Kuljetus

Kuljetus (kuva 9)

Aseta keinu kuljetusasentoon ja varmista se lukitus-vivulla (18) kuva 2.

Kallista sahaa pyörien päälle voidaksesi siirtää sitä kevyemmin. Kuormita pyörän akselia jalalla ja vedä konetta kahvasta itseäsi kohti.

Huomio! Sahaa saa käyttää vain, kun kaikki neljä jal-kaa ovat tukevasti maassa.

14. Varastointi

Varastoi laitetta ja sen lisävarusteita pimeässä, kuivassa ja jäätymiseltä suojatussa paikassa niin, että se on lasten ulottumattomissa. Ihanteellinen varastointilämpötila on 5–30 °C. Säilytä sähkötyökalua alkuperäispakkauksessa. Peitä tuote suojataksesi sitä pölyltä tai kosteudelta. Säilytä käyttöohje tuotteen läheisyydessä.

15. Hävittäminen ja kierrätys

Pakkausta koskevat ohjeet

Pakkausmateriaalit voidaan kierrättää. Hävitä pakkaus ympäristönsuojelumääräysten edellyttämällä tavalla.

Sähkö- ja elektroniikkalaitteiden käsittelyä koskevan lain (ElektroG) tiedot

Sähkö- ja elektroniikkalaitteet eivät kuulu sekajätteisiin, vaan ne on hävitettävä lajiteltuina!

• Käytetyt paristot ja akut, jotka eivät ole laitteeseen kiinteästi asennettuina, on irrotettava vahingoittumattomina ennen laitteen hävittämistä! Niiden hävittämistä säädellään vastaavassa paristojen ja akkujen käsittelyä koskevassa laissa.
• Sähkö- ja elektroniikkalaitteiden omistajan tai käyttäjän velvollisuutena on toimittaa laite lain mukaisella tavalla kierrätykseen.
• Loppukäyttäjä on yksin vastuussa henkilökohtaisten tietojensa poistamisesta laitteesta!
• Yliviiivattua roskalaatikkoa kuvaava symboli tarkoittaa, että sähkö- ja elektroniikkalaitteita ei saa hävittää sekajätteen mukana.

• Sähkö- ja elektroniikkalaitteet voidaan toimittaa veloituksetta seuraaviin paikkoihin:

• Julkiset hävitys- tai keräyspaikat (esim. kunnallinen kierrätyskeskus).

• Sähkölaitteita myyvät liikkeet (paikalliset tai verkossa toimivat), jos jälleenmyyjä on velvoitettu vastaanottamaan käytettyjä laitteita tai tarjoaa tämän palvelun vapaaehtoisesti.
• Valmistajalle tai lähialueella sijaitsevaan valtuutettuun keräyspaikkaan voidaan uutta laitetta ostamatta palauttaa maksutta enintään kolme samaa laitetyyppiä edustavaa käytettyä sähkö-laitetta. joiden reunan pituus on enintään 25 cm.
• Muut valmistajan ja jälleenmyyjän täydentävät palautusehdot saa kyseisestä asiakaspalvelusta.

- Jos valmistaja toimittaa uuden sähkölaitteen yksityistalouteen, vanha laite voidaan samalla loppukäyttäjän pyynnöstä noutaa ilman veloitusta. Ota tätä varten yhteyttä valmistajan asiakaspalveluun.

- Tämä koskee vain laitteita, jotka asennetaan ja myydään Euroopan Unionin jäsenmaissa ja joihin soveletaan EU:n direktiiviä 2012/19/EU. Euroopan Unionin ulkopuolisissa maissa käytettyjen sähkö- ja elektroniikkalaitteiden hävittämiseen voidaan soveltaa näistä poikkeavia ehtoja.

16. Ohjeet häiriöiden poistoon

Seuraavassa taulukossa on esitetty mahdolliset häiriöiden oireet ja kuvattu, kuinka toimia, jos tuotteesi ei joskus toimi oikein. Jos et pysty paikallistamaan ja poistamaan ongelmaa, ota yhteyttä huoltoliikkeeseen.

Huomaa: Kytke kone aina irti virtapiiristä ennen huolto- ja korjaustöiden aloittamista.

Häiriö Mahdolliset syyt Korjauskeinot
Sahanterä irtoaa moottorin pois kytkemisen jälkeen	Kiinnitysmutteria ei ole kiristetty tar-peeksi tiukkaan	Kiristä kiinnitysmutteri; oikeakätinen kierre
Moottori ei käynnisty Verkkosulakkeen häiriöJatkojohto viallinenMoottori tai kytkin viallinen		Tarkasta verkkosulakeVaihda jatkojohtoTarkastuta sähköalan ammattilaisella
Moottorin väärä pyörimis-suunta	Vaiheet väärin päin Vaihda vaiheet (ks. kuva 10)
Moottori ei tuota tehoa, sulake laukeaa	Jatkojohdon poikkileikkaus ei ole riittäväTylsän sahanterän aiheuttama ylikuormitus	katso SähköliitäntäVaihda sahanterä
Palaneita kohtia leikkauspin-nassa	tylsä sahanterävääärä sahanterä	Teroita, vaihda sahanteräVaihda sahanterä

Forklaring til symbolerne på produktet

Ilmeisistä puutteista tulee ilmoittaa kahdeksan päivän kuluessa tavaran vastaanottamisesta. Muutoin ostaja ei voi vaatia korvausta ko. puutteista. Annamme takuun oikein käsitellyille koneillemme lakisääteiseksi takuuajaksi tavaran luovutuksesta alkaen siten, että vaihdamme korvauksetta minkä tahansa koneenosan, joka osoittautuu tämän ajan kuluessa käyttökelvottomaksi raaka-aine- tai valmistusvirheestä johtuen. Osille, joita emme valmista itse, annamme takuun vain mikäli osien toimittaja on antanut niistä takuun meille. Uusien osien asennuskustannukset maksaa ostaja. Purku- ja vähennysvaatimukset ja muut vahingonkorvausvaatimukset eivät tule kysymykseen.

Garanti DK
