BRUGSANVISNING HS730 SCHEPPACH

- Kontrollera nätanslutningskabeln.

Symbolerne i denne brugsanvisning skal henlede din opmærksomhed på eventuelle risici. Det er vigtigt, at du forstår sikkerhedssymbolerne og forklaringerne i forbindelse med symbolerne. Selve advarslerne afhjælper ikke risici og kan ikke erstatte korrekte foranstaltninger til forebyggelse af ulykker.

	Overhold alle sikkerhedsforskrifter før ibrugtagning!
	Inden ibrugtagningen skal man have læst og forstået hele brugsanvisningen.
	Brug beskyttelseshandsker!
	Brug høreværn!
	Benyt øjenværn!
	Benyt skridsikkert fodtøj!
	Maskinen må kun betjenes af én person.
	PAS PÅ! Brug ikke maskinen under våde forhold.
	PAS PÅ! Undlad at række hånden ind i savklingeområdet! Fare for personskade!
	Træk netstikket ud, før der foretages reparation, rengøring eller vedligeholdelse på maskinen!
	Hold børn væk fra arbejdsområdet!
	Højspænding, livsfare!
	Gamle maskiner må ikke bortskaffes sammen med husholdningsaffald.
	Det er forbudt at fjerne eller ændre beskyttelses- og sikkerhedsudstyr!
	Produktet opfylder gældende EU-direktiver.
	Produktet opfylder gældende serbiske direktiver.

1. Indledning 250
2. Beskrivelse af maskinen (fig. 1 - 2) 250
3. Leveringsomfang 250
4. Tilsigtet brug 250
5. Generelle sikkerhedshenvisninger 252
6. Tekniske data....254
7. Udpakning....254
8. Montering....255
9. Ibrugtagning....255
10. Betjening / arbejdsanvisninger 255
11. Elektrisk tilslutning....256
12. Vedligeholdelse 257
13. Transport....258
14. Opbevaring 258
15. Bortskaffelse og genanvendelse 258
16. Fejlfinding....259
17. Overensstemmelseserklæring 343

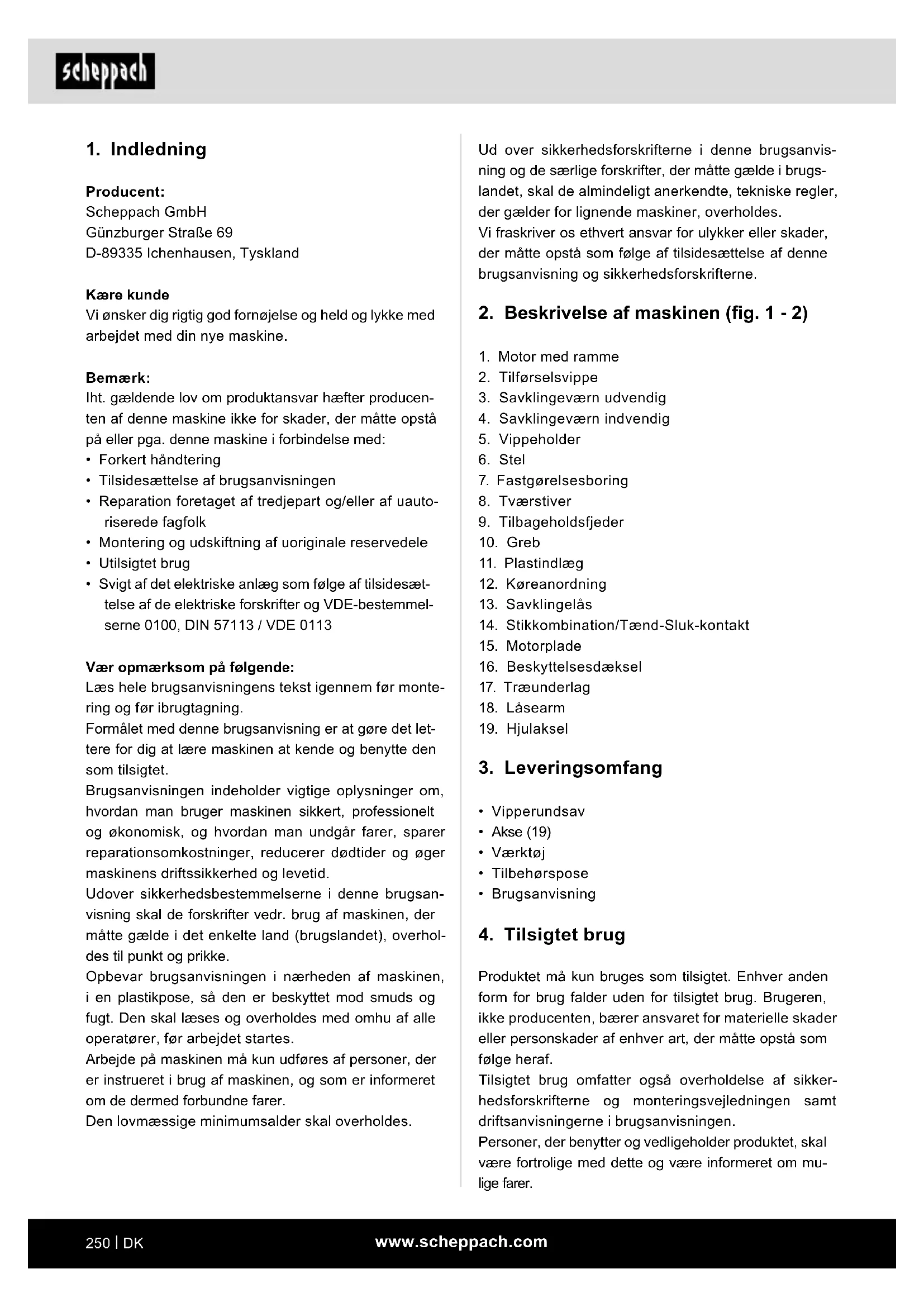

1. Indledning

Producent:

Scheppach GmbH

Vi ønsker dig rigtig god fornøjelse og held og lykke med arbejdet med din nye maskine.

Bemærk:

Iht. gældende lov om produktansvar hæfter producenten af denne maskine ikke for skader, der måtte opstå på eller pga. denne maskine i forbindelse med:

• Forkert håndtering
• Tilsidesættelse af brugsanvisningen
• Reparation foretaget af tredjepart og/eller af uautoriserede fagfolk
• Montering og udskiftning af uoriginale reservedele
• Utilsigtet brug
• Svigt af det elektriske anlæg som følge af tilsidesættelse af de elektriske forskrifter og VDE-bestemmelserne 0100, DIN 57113 / VDE 0113

Vær opmærksom på følgende:

Læs hele brugsanvisningens tekst igennem før montering og før ibrugtagning.

Formålet med denne brugsanvisning er at gøre det lettere for dig at lære maskinen at kende og benytte den som tilsigtet.

Brugsanvisningen indeholder vigtige oplysninger om, hvordan man bruger maskinen sikkert, professionelt og økonomisk, og hvordan man undgår farer, sparer reparationsomkostninger, reducerer dødtider og øger maskinens driftssikkerhed og levetid.

Udover sikkerhedsbestemmelserne i denne brugsanvisning skal de forskrifter vedr. brug af maskinen, der måtte gælde i det enkelte land (brugslandet), overholdes til punkt og prikke.

Opbevar brugsanvisningen i nærheden af maskinen, i en plastikpose, så den er beskyttet mod smuds og fugt. Den skal læses og overholdes med omhu af alle operatører, før arbejdet startes.

Arbejde på maskinen må kun udføres af personer, der er instrueret i brug af maskinen, og som er informeret om de dermed forbundne farer.

Den lovmæssige minimumsalder skal overholdes.

Ud over sikkerhedsforskrifterne i denne brugsanvisning og de særlige forskrifter, der måtte gælde i brugslandet, skal de almindeligt anerkendte, tekniske regler, der gælder for lignende maskiner, overholdes.

Vi fraskriver os ethvert ansvar for ulykker eller skader, der måtte opstå som følge af tilsidesættelse af denne brugsanvisning og sikkerhedsforskrifterne.

2. Beskrivelse af maskinen (fig. 1 - 2)

1. Motor med ramme
2. Tilførselsvippe
3. Savklingeværn udvendig
4. Savklingeværn indvendig
5. Vippeholder
6. Stel
7. Fastgørelsesboring
8. Tværstiver
9. Tilbageholdsfjeder
10. Greb
11. Plastindlæg
12. Køreanordning
13. Savklingelås
14. Stikkombination/Tænd-Sluk-kontakt
15. Motorplade
16. Beskyttelsesdæksel
17. Træunderlag
18. Låsearm
19. Hjulaksel

3. Leveringsomfang

• Vipperundsav
• Akse (19)
  • Værktøj
• Tilbehørspose
• Brugsanvisning

4. Tilsigtet brug

Produktet må kun bruges som tilsigtet. Enhver anden form for brug falder uden for tilsigtet brug. Brugeren, ikke producenten, bærer ansvaret for materielle skader eller personskader af enhver art, der måtte opstå som følge heraf.

Tilsigtet brug omfatter også overholdelse af sikkerhedsforskrifterne og monteringsvejledningen samt driftsanvisningerne i brugsanvisningen.

Hvis der foretages ændringer ved produktet, bortfalder producentens ansvar for deraf følgende skader.

Produktet må kun bruges med originale dele og originalt tilbehør fra producenten.

Producentens forskrifter vedrørende sikkerhed, arbejdsmåde og vedligeholdelse samt målene, som er angivet i de tekniske data, skal overholdes.

Maskinen er i overensstemmelse med det gældende EF-maskindirektiv.

• Vipperundsaven er designet som 1-mands-betjeningsplads og må kun bruges udendørs.
• Vipperundsaven er en transportabel rundsav. Den er kun beregnet til at skære brænde på tværs med tilførselsvippen jf. de tekniske data.
• Saven er kun konstrueret til tværsavning af brænde.
• Uanset træets diameter må der kun placeres 1 emne på vippen ad gangen.
  • Overhold alle sikkerheds- og fareanvisninger på maskinen, og se til, at disse altid er i læsbar stand.
• Maskinens arbejds- og omgivelsesområde skal være fri for forstyrrende fremmedlegemer for at forhindre ulykker.
• Som udgangspunkt skal det træ, der skal skæres, være fri for fremmedlegemer som søm og skruer.
• Brug kun maskinen, hvis den er i teknisk fejlfri stand; den skal bruges som tilsigtet og sikkerhedsog farebevidst iht. betjeningsvejledningen. Især alle fejlfunktioner, der har indflydelse på sikkerheden, skal straks afhjælpes af dig selv (eller af tredjemand).
• De gældende forskrifter til forebyggelse af ulykker og øvrige almindeligt anerkendte sikkerhedstekniske regler skal overholdes.

Producenten er ikke ansvarlig for skader, der er opstået ved ikke-formålsbestemt anvendelse eller forkert betjening.

Forklaring til signalord i brugsanvisningen

FARE

Signalord til angivelse af en overhængende farlig situation, som, hvis den ikke undgås, vil medføre død eller alvorlig personskade.

ADVARSEL

Signalord til angivelse af en potentielt farlig situation, som, hvis den ikke undgås, kan medføre død eller alvorlig personskade.

FORSIGTIG

Signalord til angivelse af en potentielt farlig situation, som, hvis den ikke undgås, kan medføre mindre eller moderat personskade.

PAS PÅ

Signalord til angivelse af en potentielt farlig situation, som, hvis den ikke undgås, kan medføre materielle skader på produktet eller ejendom/besiddelse.

Vær opmærksom på, at vores udstyr ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller industriel brug. Vi fraskriver os ansvaret, hvis udstyret bruges i erhvervs-, håndværks- eller industrivirksomheder samt til lignende arbejde.

Restrisici

Maskinen er bygget efter det aktuelle tekniske niveau og de anerkendte sikkerhedstekniske regler. Alligevel kan der opstå enkelte restrisici under driften.

• Fare for skader på fingre og hænder pga. den roterende savklinge, hvis emnet føres forkert.
• Fare for personskader pga. udslynget emne ved forkert fastholdelse eller føring.
• Sundhedsfare som følge af støj. Det tilladte støjni-veau overskrides under arbejdet. Brug altid person-lige værnemidler som f.eks. høreværn.
• Personskader som følge af defekt savklinge. Kontrollér savklingen for mangler/fejl med jævne mellemrum og før hver indsats.
• Fare som følge af strøm, hvis der bruges elektriske tilslutningsledninger, der ikke lever op til gældende regler.
• Ved indsats af specialtilbehør skal betjeningsvejledningen, der er vedlagt specialtilbehøret, overholdes og læses med omhu.

• Desuden kan der forefindes ikke-åbenbare restrisi-ci, selv om alle foranstaltninger er truffet.

• Restrisici kan reduceres til et minimum, hvis sikkerhedsforskrifterne og den tilsigtede brug samt brugsanvisningen overholdes.

• Undgå utilsigtet igangsætning af produktet: Når stikket sættes i stikkontakten, må driftsknappen ikke være trykket ind. Brug det indsatsværktøj, der anbefales i denne brugsanvisning. Sådan opnås optimal ydeevne med produktet.
• Hold hænderne væk fra arbejdsområdet, når produktet er i drift.

Pas på! Fare for ulykke! Træet skal altid ligge i vip-pens prisme på begge sider af savklingen. (se pile; fig. 15a)

5. Generelle sikkerhedshenvisninger

⚠ Advarsel!

Når elværktøjer benyttes, skal de grundlæggende sikkerhedsforanstaltninger følges for at reducere risikoen for brand, elektrisk stød og personskade.

• Vær hele tiden opmærksom på alle disse forskrifter, før og under arbejdet med saven.
• Opbevar disse sikkerhedsforskrifter et sikkert sted.
• Beskyt dig mod elektrisk stød!

- Undgå kropsberøring med jordede dele.

- Ikke-anvendte maskiner bør opbevares på et tørt, aflåst sted, utilgængeligt for børn.

- Hold værktøjerne skarpe og rene for at kunne arbejde bedre og mere sikkert.

- Kontrollér værktøjets kabel med jævne mellemrum, og få det udskiftet af en anerkendt fagmand, hvis det skulle blive beskadiget.

- Kontrollér forlængerkabler med jævne mellemrum, og erstat dem, hvis de er beskadiget.

- Til udendørs arbejde må der kun bruges forlænger-kabler, der er godkendt og mærket hertil.

- Vær opmærksom på, hvad du laver. Udfør arbejdet med fornuft. Brug ikke værktøjet, hvis du er træt.

- Brug ikke værktøjer, hvis kontakt ikke kan tændes og slukkes.

- Advarsel! Brug af andet indsatsværktøj og andet tilbehør kan være forbundet med fare for kvæstelser for dig.

- Træk altid netstikket ud, før der udføres indstillingsog vedligeholdelsesarbejde.

- Giv sikkerhedsanvisningerne videre til alle personer, som arbejder med maskinen.

- Forsigtig! Den roterende savklinge udgør en risiko for skader på hænder og fingre.

- Maskinen er udstyret med en sikkerhedsafbryder, så den ikke genstarter af sig selv efter spændingsfald.

- Kontrollér, om spændingen, som findes på maskinens typeskilt, stemmer overens med netspændingen i ledningsnettet.

- Ved brug af forlængerledning skal du kontrollere, at ledningens tværsnit er tilstrækkeligt stort i forhold til savens strømforbrug. Minimumstværsnit 1,5 mm², fra 20 m kabellængde 2,5 mm².

- Anvendes kabeltromle, skal ledningen være rullet helt ud.

- Kontrollér nettilslutningsledningen.

- Brug ikke defekte eller beskadigede tilslutningsledninger.

- Brug ikke kablet til at trække netstikket ud af stikkontakten med. Beskyt kablet mod varme, olie og skarpe kanter.

- Undgå at udsætte saven for regn, og brug ikke ma- skinen i fugtige eller våde miljøer.

• Sørg for god belysning.

- Undgå at save i nærheden af brændbare væsker eller gasser.

- Brug egnet arbejdstøj! Løstsiddende tøj eller smykker kan blive indfanget af den roterende savklinge.

- Til arbejde i det fri anbefales det at bruge skridsikkert fodtøj.

- Undgå unormal kropsholdning.

- Operatøren skal være mindst 16 år gammel.

- Hold børn på afstand af maskiner, der er tilsluttet til nettet.

- Hold arbejdspladsen fri for træaffald og omkringliggende dele.

- Uorden i arbejdsområdet kan føre til ulykker.

- Sørg for, at andre personer, især børn, ikke kommer i berøring med værktøjet eller nedledningen. Hold sådanne på afstand af arbejdspladsen.

- Personer, som arbejder med maskinen, må ikke distraheres under arbejdet.

- Vær opmærksom på motorens og savklingens omløbsretning. Brug kun savklinger, hvis maks. tilladte hastighed ikke er lavere end rundsavens maks. spindelhastighed, og som er egnet til det materiale, der skal skæres.

- Savklinger må ikke afbremses ved at trykke ind på siden af dem, när maskinen slukkes.

- Isæt kun skærpede savklinger uden revner og de- formering.

- Brug ikke rundsavsklinger af højlegeret hurtigarbejdsstål ('highspeed'-stål).

- Brug kun savklinger anbefalet af producenten, som overholder EN 847-1 og er forsynet med en fareinstruks. Ved udskiftning af savklinger skal det sikres, at snitbredden ikke er mindre end savklingens hovedklingetykkelse.

- Savklinger med fejl skal omgående skiftes ud.

- Brug ikke savklinger, som ikke er i overensstemmelse med de mærkedata, som er nævnt i denne betjeningsvejledning.

- Sikkerhedsanordninger på maskinen må ikke afmonteres eller sættes ud af kraft.

- En nedslidt bordindsats skal skiftes ud.

- Arbejdsstillingen skal altid være på siden af sav-klingen.

- Belast ikke maskinen så meget, at den stopper helt.

- Pas på, at afsavede træstykker ikke hænger fast i savklingens tandkrans og bliver slynget væk.

- Fjern aldrig løse splinter, spåner eller fastklemte trædele, mens savklingen kører, med mindre dette sker ved hjælp af en skubbestang.

- Sluk maskinen, inden der afhjælpes fejl eller fjernes fastklemte træstykker. - Træk netstikket ud -

- Skift bordindlæg ved udslået saverille. - Træk netstikket ud -

- Omstilling samt indstillings-, måle- og rengøringsarbejde skal udføres med motoren slukket. - Træk netstikket ud -

- Kontrollér, at nøglerne og indstillingsværktøj er fjernet, før værktøjet tændes.

- Sluk motoren, og træk netstikket ud af stikkontakten, när du forlader arbejdsstedet.

- Alle beskyttelses- og sikkerhedsanordninger skal genmonteres omgående efter udført reparation eller vedligeholdelse.

- Producentens anvisninger vedrørende sikkerhed, arbejdsmåde og vedligeholdelse samt målene, som er angivet i de tekniske data, skal overholdes.

- Relevante bestemmelser vedrørende ulykkesforebyggelse og øvrige almindeligt anerkendte sikkerhedstekniske regler skal overholdes.

- Bemærk evt. informationsfoldere fra ulykkesforsikringsselskaber (VBG 7j).

- Rundsaven skal tilsluttes til en 400 V-stikkontakt med en træg sikring på 16 A.

- Brug ikke effektsvage maskiner til tungt arbejde.

- Undlad at bruge kablet til formål, som det ikke er beregnet til!

- Sørg for at stå sikkert, og hold altid ligevægten.

- Kontrollér værktøjet for eventuelle skader!

- Før fortsat brug af værktøjet skal beskyttelsesanordninger eller let beskadigede dele undersøges med omhu for at sikre, at de fungerer korrekt og som tilsigtet.

- Kontrollér, om de bevægelige dele fungerer fejlfrit og ikke sidder i klemme, eller om dele er beskadiget. Samtlige dele skal være korrekt monteret og opfylde alle betingelser for at sikre korrekt værktøjsdrift.

- Beskadigede beskyttelsesanordninger og dele skal repareres eller udskiftes på et anerkendt professionelt værksted, medmindre andet er angivet i brugsanvisningen.

- Få beskadigede kontakter udskiftet på et kunde-serviceværksted.

- Dette værktøj er i overensstemmelse med de relevante sikkerhedsbestemmelser. Reparationer må kun udføres af en uddannet elektriker, og der skal bruges originale reservedele; ellers kan der opstå ulykker for brugeren.

- Brug om nødvendigt egnede personlige værnemidler. Dette kunne være:

- Høreværn for at undgå risikoen for tunghørhed; - Åndedrætsværn for at undgå risikoen for indånding af farligt støv.

- Brug handsker ved håndtering af savklinger og rå materialer. Savklinger skal såvidt muligt transporteres i en kuffert.

- Operatøren skal informeres om forhold, der påvirker støjniveauet (f.eks. savklinger designet til at reducere støjudvikling, pleje af savklinge og maskine).

- Fejl i maskinen, inkl. beskyttelsesudstyr og savklinge, skal - så snart sådanne opdages - rapporteres til den sikkerhedsansvarlige person.

- Når maskinen skal transporteres, må man kun bruge transportanordningerne og aldrig beskyttelsesanordningerne til håndtering og transport.

- Alle operatører skal være tilstrækkeligt uddannet i brug, indstilling og betjening af maskinen.

- Undlad at save skæremateriale, der indeholder fremmedlegemer som f.eks. tråde, kabler eller snore.

• Anvend kun skarpe savklinger.

- Maskinen skal stå på et vandret, plant gulv under driften, og gulvet omkring maskinen skal være plant, velholdt og fri for affald som f.eks. spåner og afskårne emner.

- Tilstrækkelig generel eller lokal belysning skal være tilgængelig.

- Anbring stakken af emner, der skal bearbejdes, og de færdige emner tæt på operatørens normale arbejdsplads.

• Indfør sikre rutiner til rengøring, vedligeholdelse og regelmæssig fjernelse af spåner og støv for at undgå risiko for brand.
• Følg producentens brugsanvisning til anvendelse, indstilling og reparation af savklinger.
  • Overhold den maksimale hastighed, der er angivet på savklingerne.
• Se til, at den anvendte flange, som foreskrevet af producenten, er egnet til anvendelsesformålet.
• Sørg for, at de afskærmende beskyttelsesanordninger og andre sikkerhedsanordninger, der er nødvendige til drift af maskinen, er i god driftstilstand og er vedligeholdt korrekt.
• Støveksponering påvirkes af den type materiale, der skal saves.

Advarsel! Dette elværktøj genererer et elektromagnetisk felt under driften. Dette felt kan under bestemte omstændigheder påvirke aktive eller passive medicinske implantater negativt. For at reducere faren for alvorlige eller dødelige personskader anbefales det personer med medicinske implantater at kontakte en læge og producenten af det medicinske implantat, før elværktøjet betjenes.

6. Tekniske data

Dimensioner L x B x H 1260 x 700 x 1220 mm

ø savklinge HW 700/30/4,2/ Z42
Vægt 89 kg
ø træ min./maks. ca. 3/24 cm
Trælængde min./maks. 25/100 cm
Motor 400 V 3~ / 50 Hz
Ydelse S1 4000 W
Optagen effekt P1 / driftsmåde	4500 W / S6* 20%
Optagen effekt P1 / driftsmåde	4200 W / S6* 40%
Nominelt tomgangsdrejetal	1400 min ^-1
Sikring 16 A træg
Beskyttelsesgrad	IP54
Beskyttelsesklasse	1

Forbehold for tekniske ændringer!

Uafbrudt periodisk drift med periodisk belastning. Driften består af en starttid, en tid med konstant belastning og en tomgangstid. Cyklusvarigheden er 10 min; den relative driftsvarighed er hhv. 20% og 40% af cyklusvarigheden.

Støjkarakteristika

Målebetingelser

De angivne værdier er rene emissionsværdier og udgør ikke nogen garanti for sikre arbejdsværdier. Selv om der er en forbindelse mellem emissions- og immissionsniveauer, kan det heraf ikke med sikkerhed udledes, hvorvidt supplerende sikkerhedsforanstaltninger er nødvendige eller ej. Faktorer, som kan have indflydelse på det aktuelle immissionsniveau på arbejdspladsen, er: Påvirkningens varighed, arbejdsrummets egenskaber, andre støjkilder osv., f.eks. antallet af maskiner og arbejdsprocesser i nærheden. Endvidere kan de tilladte arbejdsværdier variere fra land til land. Ovenstående oplysninger kan dog være en hjælp til brugeren til at kunne foretage et kvalificeret skøn om eksisterende risici.

Støj og vibration

⚠ Advarsel: Støj kan have alvorlig indvirkning på helbredet. Hvis maskinstøjen overstiger 85 dB, skal du bruge et egnet høreværn.

Information om støjudvikling iht. EN ISO 3744:2010 Støjkarakteristika

Lydeffektniveau L_WA	110,5 dB
Lydtryksniveau L_pA	95 dB
Usikkerhed K_WA/pA	2 dB

7. Udpakning

• Åbn emballagen, og tag forsigtigt maskinen ud.
• Fjern emballeringsmaterialet samt emballage-/ transportsikringer (hvis sådanne findes).
• Kontrollér, om leveringsomfanget er fuldstændigt.
• Kontrollér maskinen og tilbehørsdelene for transportskader.
• Opbevar så vidt muligt emballagen frem til udløbet af garantiperioden. Gør dig fortrolig med produktet ved at læse brugsanvisningen, før arbejdet påbegyndes.
• Tilbehør samt slid- og reservedele må kun være originale dele. Reservedele fås i faghandlen.

- Husk, at bestillinger skal være forsynet med artikel-numre samt type og fremstillingsår for produktet.

I denne brugsanvisning er de steder, der omhandler din sikkerhed, forsynet med dette symbol: △

PAS PÅ

Maskinen og emballeringsmaterialet er ikke legetøj! Børn må ikke lege med plastposer, folie og smådele! Fare for slugning og kvælning!

8. Montering

Af emballagetekniske grunde er maskinen ikke monteret helt.

Montering af akse (fig. 3 - 6)

Stil hjulakslen (19), som vist i fig. 3, gennem boringen i hjulakselophænget. Denne findes på vippens underside. Herefter trækkes de medfølgende skiver og bøsninger ind på hjulakslen i samme rækkefølge som vist i fig. 4. Skub derefter hjulakslen gennem boringen i det andet ophæng (fig. 5); se til, at rillerne (5a) er på indersiden. Skub dernæst bøsningen med skiven så langt ud til siden, så bøsningen befinder sig over rillen. Spænd gevindstifterne fast, som vist i fig. 6. Se til, at hver bøsning har to gevindstifter.

Monting af hjul (fig. 7)

Sæt begge hjul på den allerede monterede aksen. Fastlås hvert hjul med en skive 8,4 og en M8x20-skrue.

Monting af kontaktenhed (fig. 8)

Skru kontaktenheden på kontaktsoklen.

9. Ibrugtagning

Overhold sikkerhedsforskrifterne, før maskinen tages i brug.

• Samtlige beskyttelses- og hjælpeanordninger skal være monteret.
• Kontrollér vippeindsatsen for slitage, og udskift den ved behov.
• Kontrollér vippen; denne skal vende tilbage til udgangspositionen af sig selv.
• Kontrollér, at savklingen sidder upåklageligt og i den rigtige løberetning.

• Omstillings-, indstillings-, måle- og rengøringsarbejde skal udføres med motoren slukket. Træk netstikket ud og vent, til det roterende værktøj er standset.

• Saven er kun konstrueret til tværsavning af brænde.

• Uanset træets diameter må der kun lægges ét stykke på vippen ad gangen.
• PAS PÅ! Sav aldrig træbundter eller flere stykker på samme tid.
• Læg bøjede træstykker i vippen således, at den udadbøjede side vender mod savklingen.
• Kontrollér, at maskinen står stabilt på fast underlag.

Bemærk!

For at sikre arbejdspladsen mod kipning eller forskydning skal saven fastgøres til gulvet med skruer eller bolte.

10. Betjening / arbejdsanvisninger

⚠ PAS PÂ!

Inden ibrugtagning skal det sikres, at maskinen er monteret fuldstændigt!

Tænd/Sluk-kontakt (14) (fig. 2)

Maskinen er udstyret med en sikkerhedsafbryder, som forhindrer automatisk genstart efter spændingsfald.

Tænding

Tryk på den grønne knop I

Slukning

Tryk på den røde knop O

⚠ PAS PÅ! Under og umiddelbart efter bremsetiden brummer motoren. I denne fast må kontakten ikke betjenes. Først når motorens brummelyd er forstummet, må motoren genstartes.

Se til, at savklingens omløbsretning stemmer overens med den omløbsretning, der er angivet på beskyttelseshætten.

På 3-fasede vekselstrømsmotorer kan man ændre omløbsretningen ved at stikke en skruetrækker ind i den dertil beregnede slids i stikkraven og dreje den til venstre eller højre med et let tryk.

Händtering med støttekurv (fig. 16, 17)

• Klap beskyttelsesdækslet (16) op.
• Indsæt skærematerialet.
• Luk beskyttelsesdækslet (16).

• Sving tilførselsvippen (2) med håndtagene (K) og (L) ind til savklingen, og gennemsav skærematerialet.

• Sving tilførselsvippen (2) tilbage, og åbn beskyttelsesdækslet.

• Efterskub skærematerialet, og luk atter beskyttelsesdækslet.

Savning

1 Tænd for maskinen.
2 Vent, til savklingen har nået maks. hastighed.
3 Læg træet ind i tilførselsvippen.
4 Tag fat i tilførselsvippens håndtag med begge hænder, og før dem jævnt ind mod savklingen, så savklingen frigøres.
5 Under savningen må der kun trykkes så meget på tilførselsvippen, at savklingens hastighed ikke falder.
6 Fjern snittræet fra tilførselsvippen, efter at denne er vendt tilbage til udgangsstillingen, og savklingen er afdækket. Anbring derefter det næste træ.

PAS PÅ!

Maskinen må ikke være uden opsyn under drift. Sluk maskinen, når der ikke skal arbejdes videre, og træk netstikket ud af stikkontakten.

Motor-bremseudstyr

Bremsen afbremser saveakslens drivmotor inden for 10 sekunder.

Hvis bremseprocessen varer længere end 10 sekunder, må maskinen ikke længere benyttes, fordi bremsen er defekt. Maskinen skal straks kobles fra strømforsyningen. Fejlafhjælpning må kun forestås af elektrikere.

11. Elektrisk tilslutning

Den installerede elektromotor er tilsluttet, så den er driftsklar. Tilslutningen opfylder de relevante VDE- og DIN-bestemmelser.

Elnettilslutningen hos kunden samt den anvendte forlængerledning skal opfylde disse forskrifter.

3-faset vekselstrømsmotor 400 V 3\~/ 50 Hz Netspænding 400 V 3\~/50 Hz

Nettilslutning og forlængerledning skal have 5 ledere = 3 P + N + SL. - (3/N/PE).

Brug en bærbar, personlig beskyttelsesafbryder (PR-CD), hvis der ikke findes et fejlstrømsrelæ (RCD) med en nominel fejlstrøm på maks. 0,03 A.

Elmotoren er designet til driftsfunktion S6-20% og S6-40%.

Beskadigede elektriske tilslutningsledninger

Der opstår ofte isoleringsskader på elektriske tilslutningsledninger.

Dette skyldes:

• Tryksteder, när tilslutningsledninger trækkes gen- nem vinduer eller døråbninger.
• Knæksteder, när tilslutningsledning fastgøres eller trækkes forkert.
• Skæresteder, när tilslutningsledningen køres over.
• Isolationsskader, når stikket trækkes ud af stikkontakten på væggen.
• Revner pga. ældning af isoleringen.

Sådanne defekte elektriske tilslutningsledninger må ikke anvendes og er livsfarlige pga. isoleringsskaderne.

Elektroniske tilslutningsledninger skal kontrolleres for skader med jævne mellemrum. Sørg for, at tilslutningsledningen ikke hænger i elnettet, när den kontrolleres.

Elektriske tilslutningsledninger skal opfylde de relevante VDE- og DIN-bestemmelser. Brug kun tilslutningsledninger med mærkningen H 07 RN.

Påtryk af typebetegnelserne på tilslutningskablet er et krav.

Forlængerkabel og nedsikring

• Forlængerledninger skal op til en længde på 25 m have et tværsnit på 1,5 mm², over 25 m længde: mindst 2,5 mm².
• Elnettislutningen skal sikres med en 16 A træg sikring.

Tilslutning og reparation af elektrisk udstyr må kun forestås af autoriserede elektrikere.

Ved forespørgsler bedes følgende data opgives:

Sendes motoren tilbage, skal du huske at vedlægge hele drivenheden med kontakt/afbryder.

Overhold sikkerhedsanvisningerne!

12. Vedligeholdelse

⚠ Advarsel: Inden vedligeholdelses- og indstillingsarbejde skal maskinen slukkes og stikket trækkes ud af stikkontakten.

Brugsanvisningen skal opbevares i nærheden af maskinen.

Maskinen skal holdes ren.

Brug beskyttelsesbriller under rengøringsarbejdet.

Rengøring:

Forsigtig: Bordets plastdele må ikke rengøre med aggressive midler. Det anbefales at bruge et mildt opvaskemiddel på en fugtig klud. Der må ikke komme vand på maskinen.

• Hold beskyttelsesanordninger, luftslidser og motorhus fri for støv og snavs. Tør produktet af med en ren klud, eller blæs den over med trykluft ved lavt tryk.
• Vi anbefaler, at produktet altid rengøres umiddelbart efter brug.
• Rengør produktet med en fugtig klud og en smule smøresæbe med jævne mellemrum. Brug ikke ren-gørings- eller opløsningsmidler; disse kan angribe produktets plastdele. Sørg for, at vand ikke kan trænge ind i produktet. Indtrængning af vand øger risikoen for elektrisk stød.

Vedligeholdelse:

• Kontrollér savklingen med jævne mellemrum. Brug kun godt slebne savklinger uden revner og deformeringer. Indsæt kun værktøjer, som opfylder den europæiske standard EN 847-1.
• Udslidte vippeindlæg skal straks udskiftes.
• Efter enhver form for vedligeholdelses- og rengøringsarbejde skal man funktionsteste alt sikkerhedsudstyr.
• Kontrollér, at der ikke er værktøjer eller andre dele på eller i maskinen, før den tages i brug igen.
  • Fjern evt. savsmuldsophobninger fra udkastningen.

Kontrollér efter reparation eller vedligeholdelse, om alle sikkerhedstekniske dele er monteret og er i fejlfri tilstand. Dele, der kan forårsage personskader, kan opbevares utilgængeligt for uvedkommende og børn. PAS PÅ! Iht. produktansvarsloven fraskriver vi os ansvaret for skader, der skyldes forkert reparation eller brug af ikke-originale reservedele.

Kontakt en kundeservice eller en autoriseret fagmand. Det samme gælder også for tilbehørsdele.

Serviceinformation

Vær opmærksom på, at følgende dele på dette produkt slides som følge af brug eller naturligt slid, og at der er brug for følgende dele som forbrugsmaterialer.

Sliddele*: Savklinge, vippeindsats

Reservedele og tilbehør fås hos vores servicecenter. Dette gøres ved at scanne QR-koden på forsiden.

Savklingeskift (fig. 11-15)

⚠ Træk netstikket ud inden savklingeskift.

⚠ Skæringsfare! Savklingen er tung og kan være glat. Brug beskyttelseshandsker ved udskiftning af savklingen.

• Brug ikke savklinger af HSS = "highspeed"-stål.
• Benyt aldrig revnede savklinger eller savklinger, som har ændret form.
• Brug kun godt slebne savklinger.

⚠ Fare for forbrænding! Umiddelbart efter savning vil savklingen stadig være varm.

1. Hold vippen fast, og træk fjedersplitten (fig. 11, A) ud.
2. Løsn sekskantmøtrikken (fig. 12 B), hold stadig fast i vippen, og træk vippeføringen (fig. 12 C) af gevindstiften (fig. 12 D).
3. Sænk langsomt vippen ned mod gulvet.
4. Fastlås savklingen mod fordrejning ved hjælp af holdestiften (fig. 13, 14).
5. Løsn skruen (fig. 14, E).
6. Fjern skiven (fig. 14, F), den forreste savklingeflange (fig. 14, G) og savklingen (fig. 14, H).
7. Rengør savklingeflangen.
8. Påsæt en ny og slebet savklinge. Vær opmærksom på savklingens rigtige løbe- retning: pilen på beskyttelseshætten og pilen på savklingen skal pege i samme retning!
9. Påsæt atter den forreste savklingeflange og skiven.
10. Fastlås savklingen med skruen.

11. Skub de to skiver ind på holdebolten (fig. 15, I).

12. Hold vippen fast, og indfør holdebolten i boringen (fig. 15, J).

13. Indfør igen vippeføringen (fig. 12 C) på gevindstiften (fig. 12 D), og fastlås denne med sekskantmøtrikken (fig. 12, B).
14. Stik fjedersplitten (fig. 11, A) gennem holdebolten (fig. 15, I).
15. Fjern holdestiften (fig. 13, 14).

Udskiftning af plastindlæg

Udslidte eller beskadigede plastindlæg (fig. 1, 11) skal straks udskiftes.

1. Løsn plastindlæggets skruer, og tag det ud.
2. Indsæt et nyt plastindlæg, og skru skruerne fast.

13. Transport

Transport (fig. 9)

Sæt vippen i transportstilling, og fastlås den med låsearmen (18) fig. 2.

For at saven let skal kunne forskydes, skal du kippe den ned på hjulene. Dette gør du ved at belaste hjulakslen med foden og trække maskinen ind mod dig i grebet.

Enheden og dennes tilbehør skal opbevares mørkt, tørt og frostsikkert og utilgængeligt for børn. Den optimale opbevaringstemperatur er mellem 5 og 30°C. Elværktøjet skal opbevares i den originale emballage. Tildæk produktet for at beskytte det mod støv eller fugt. Opbevar brugsanvisningen sammen med produktet.

Oplysninger om emballage

Emballeringsmaterialerne er genanvendelige. Emballage skal bortskaffes jf. gældende miljøregler.

Oplysninger om loven om brugt elektrisk og elektronisk udstyr (ElektroG)

Brugt elektrisk og elektronisk udstyr (elskrot) hører ikke til husholdningsaffaldet, men skal indsamles og/eller bortskaffes separat!

• Brugte (genopladelige) batterier, der ikke er permanent installeret i en brugt maskine, skal udtages i intakt tilstand inden aflevering! Sådanne batterier skal bortskaffes i henhold til batteriloven.
• Ejere og/eller brugere af elektriske og elektroniske maskiner er juridisk forpligtet til at returnere sådanne efter brug.
• Slutbrugeren er eneansvarlig for at slette sine personlige oplysninger på den brugte maskine, der skal bortskaffes!
• Symbolet med den overstregede skraldespand betyder, at brugte elektriske og elektroniske apparater (elskrot) ikke må bortskaffes sammen med husholdningsaffald.

- Brugte elektriske og elektroniske apparater (elskrot) kan afleveres gratis på følgende steder:

• Offentlige bortskaffelses- og/eller indsamlingssteder (f.eks. kommunale genbrugsstationer).
• Salgssteder for elektroniske apparater (fysiske butikker og online), forudsat at forhandleren er forpligtet til at tage sådanne apparater retur - eller tilbyder dette frivilligt.
• Du kan gratis aflevere op til tre brugte elektriske apparater pr. apparattype, med en maksimal kantlængde på 25 centimeter, hos producenten uden først at skulle købe et nyt apparat hos samme, eller du kan aflevere sådanne apparater på et andet autoriseret indsamlingssted i dit nærområde.
• Du kan indhente yderligere tilbagetagningsbetingelser hos producenter og distributører hos disses respektive kundeservice.

- Hvis et nyt elektrisk apparat leveres af producenten til en privat husstand, kan producenten foranledige, at det gamle elektriske apparat afhentes gratis efter anmodning fra slutbrugeren. For at gøre dette skal du kontakte producentens kundeservice.

- Disse erklæringer gælder kun for apparater, der installeres og sælges i landene i EU, og som er underlagt det europæiske direktiv 2012/19/EU. I lande uden for EU kan der gælde forskellige regler for bortskaffelse af brugte elektriske og elektroniske apparater (elskrot).

16. Fejlfinding

Følgende tabel viser fejlsymptomer og beskriver, hvordan disse kan hjælpes, hvis produktet ikke fungerer korrekt. Hvis man ikke kan lokalisere og afhjælpe problemet, skal man kontakte sit serviceværksted.

Vær opmærksom på følgende: Kobl altid maskinen fra strømkredsen, før der foretages vedligeholdelses- eller reparationsarbejde.

Fejl Mulig årsag Afhjælpning
Savklinge løsner sig efter slukning af motor	Fastgørelsesmøtrik spændt for let Spænd fastgørelsesmøtrik; højregevind
Motor starter ikke Svigt af netsikringForlængerledning defektMotor eller kontakt defekt		Kontrollér netsikringUdskift forlængerledningFå dem kontrolleret af en elektriker
Motor forkert omløbsretning Faser forbyttet Ombyt faser (se fig. 10)
Motor leverer ingen effekt, sikringen springer	Forlængerledningens tværsnit utilstrækkeligtOverbelastning pga. stump savklinge	se elektrisk tilslutningSkift savklinge
Brandmærker på snitfladen uskarp savklingeforkert savklinge		Opslibning, skift af savklingeSkift savklinge

Påbudt minstealder må overholdes.

- Hvis det er nødvendig med en skjøteledning, må du forsikre deg om at den har et tverrsnitt som er tilstrekkelig for sagens strømopptak. Minste tverrsnitt 1,5 mm ^2 , fra kabellengde 20 m: 2,5 mm ^2 .

- Bruk kun kabeltrommel i utrullet tilstand.

- Kontroller nettilkoblingsledningen.

- Ikke bruk tilkoblingsledninger med feil eller skader.

- Langt hår skal du ha i et hårnett.

- Driftspersoner må være minst 16 år gamle.

- Personer som arbeider med maskinen må ikke forstyrres.

- Sirkelsagen må kobles til en 400 V stikkontakt med en treg 16 A-sikring.

- Du skal ikke benytte kabelen til formål den ikke er ment for!

Av forpakningstekniske årsaker er maskinen ikke komplett montert.

Montere aksel (fig. 3 - 6)

Stikk de to hjulene på den monterte akselen. Hvert hjul må sikres med en skive 8,4 og en M8x20 skrue.

Før idriftsetting må apparatet monteres komplett!

Händtering med beskyttelseskurven (fig. 16, 17)

Hvis bremsingen tar lengre enn 10 sekunder skal maskinen ikke lenger drives, siden bremsen er defekt. Maskinen må absolutt kobles fra spenningsforsyningen. Kun en elektriker skal utføre feilretting.

11. Elektrisk tilkobling

Bruk en bærbar personlig beskyttelsesbryter (PRCD) hvis feilstrømbryteren (RCD) i forsyningsnettet med en nominell feilstrøm på maks. 0,03 A ikke er planlagt.

Defekt(e) elektro-tilkoblingsledninger

Det oppstår ofte skader på isoleringen hos elektriske tilkoblingsledninger.

Årsakene er:

Kontroller den elektroniske tilkoblingsledningen regelmessig for skader. Pass på at tilkoblingsledningen ikke er koblet til strømnettet ved kontroll.

Strømledninger skal være i samsvar med relevante VDE- og DIN-bestemmelser. Du skal bare benytte tilkoblingsledninger med merkingen H 07 RN.

Et påtrykk av typebetegnelsen på tilkoblingsledningen er forskrift.

* ikke absolutt inkludert i leveringsomfanget!

Reservedeler og tilbehør får du i vårt servicesenter. Hertil må du skanne QR-koden på tittelsiden.

For at du lett skal kunne forskyve sagen, må du vippe sagen på hjulene. Hertil belaster du hjulakselen med foten og trekker maskinen på håndtaket mot deg.

Åbenlyse fejl og mangler skal anmeldes senest 8 dage efter modtagelsen afvaren; ellers mister køberen alle garantikrav i forbindelse med sådanne fejl og mangler. Vi yder garanti på vores maskiner, hvis disse håndteres korrekt, i hele den lovpligtige garantiperiode fra leveringsdatoen at regne i det omfang, at vi gratis udskifter enhver maskindel, der beviseligt er ubrugelig som følge af materiale- eller produktionsfejl. For dele, som vi ikke selv fremstiller, yder vi kun garanti i det omfang, at vi kan rejse garantikrav over for underleverandørerne. Køberen oppebærer omkostningerne i forbindelse med montering af nye dele. Omstillings- og reduktionskrav samt andre erstatningskrav er udelukket.

Garanti NO
