LIETOŠANAS INSTRUKCIJA HS730 SCHEPPACH

Simbolu skaidrojums, kas izvietoti uz ražojuma

Simbolu izmantošanai šajā rokasgrāmatā jāvērš jūsu uzmanība uz iespējamiem riskiem. Ir precīzi jāizprot drošības simboli un skaidrojumi, uz kuriem tie attiecas. Brīdinājumi paši par sevi nenovērš riskus un nevar aizvietot pareizos pasākumus, lai novērstu negadījumus.

	Pirms lietošanas ievērojiet visus drošības norādījumus!
	Pirms lietošanas sākšanas izlasiet un izprotiet visu lietošanas instrukcijas tekstu.
	Lietojiet aizsargcimdus!
	Lietojiet ausu aizsargus!
	Lietojiet aizsargbrilles!
	Valkājiet neslīdošus apavus!
	Ierīci var apkalpot tikai viena persona.
	Ievērībai! Neizmantojiet ierīci slapjumā.
	Ievērībai! Nepieskarieties zāga plātnes zonai! Savainošanās risks!
	Pirms remontdarbiem, tīrīšanas un apkopes atvienojiet ierīces tīkla kontaktspraudni!
	Neļaujiet iekļūt darba zonā bērniem!
	Augstspriegums, bīstami dzīvībai!
	Nolietotās iekārtas nedrīkst izmest mājsaimniecības atkritumos.Ir aizliegts noņemt vai izmainīt drošības mehānismus vai aizsargmehānismus!
	Ražojums atbilst spēkā esošajām Eiropas Direktīvām.
	Ražojums atbilst piemērojamām Serbijas vadlīnijām.

Satura rādītājs: Lappuse:

1. levads....211
2. lerīces apraksts (1.-2. att.) 211
3. Piegādes komplekts 211
4. Noteikumiem atbilstoša lietošana....211
5. Vispārējie drošības norādījumi....213
6. Tehniskie dati....215
7. Izpakošana....215
8. Montāža 216
9. Lietošanas sākšana....216
10. Vadība / darba norādījumi 216
11. Pieslēgšana elektrotīklam 217
12. Apkope....218
13. Transportēšana....219
14. Glabāšana 219
15. Utilizācija un otrreizēja izmantošana.... 219
16. Traucējumu novēršana 220
17. Atbilstības deklarācija....343

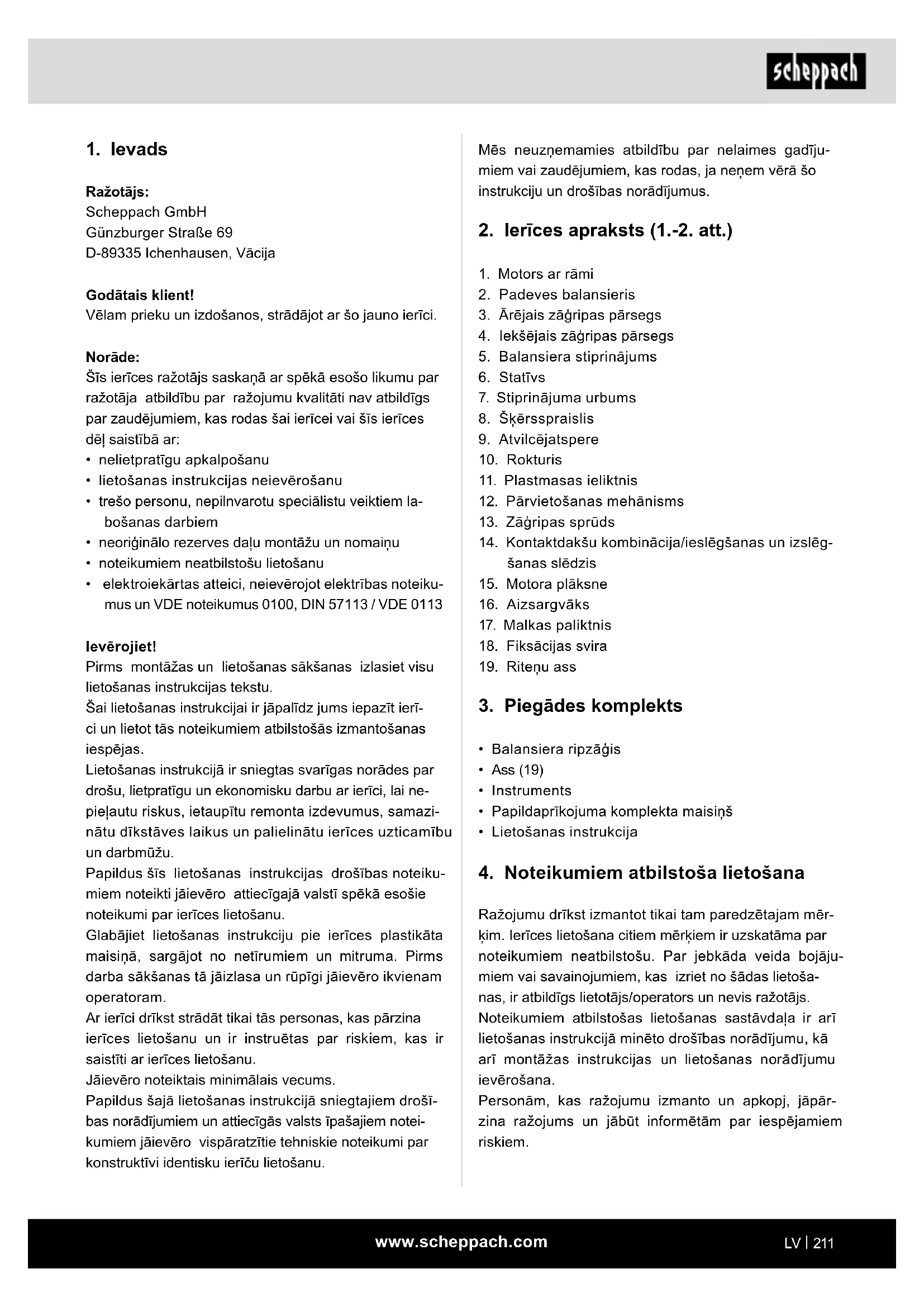

1. levads

Ražotājs:

Scheppach GmbH

D-89335 Ichenhausen, Vācija

Godātais klient!

Vēlam prieku un izdošanos, strādājot ar šo jauno ierīci.

Norāde:

Šīs ierīces ražotājs saskaṇā ar spēkā esošo likumu par ražotāja atbildību par ražojumu kvalitāti nav atbildīgs par zaudējumiem, kas rodas šai ierīcei vai šīs ierīces dēl saistībā ar:

• nelietpratīgu apkalpošanu
- lietošanas instrukcijas neievērošanu
- trešo personu, nepilnvarotu speciālistu veiktiem la- bošanas darbiem
- neoriğinālo rezerves daļu montāžu un nomaiņu
• noteikumiem neatbilstošu lietošanu
- elektroiekārtas atteici, neievērojot elektrības noteikumus un VDE noteikumus 0100, DIN 57113 / VDE 0113

levērojiet!

Pirms montāžas un lietošanas sākšanas izlasiet visu lietošanas instrukcijas tekstu.

Šai lietošanas instrukcijai ir jāpalīdz jums iepazīt ierī-ci un lietot tās noteikumiem atbilstošās izmantošanas iespējas.

Lietošanas instrukcijā ir sniegtas svarīgas norādes par drošu, lietpratīgu un ekonomisku darbu ar ierīci, lai nepieļautu riskus, ietaupītu remonta izdevumus, samazinātu dīkstāves laikus un palielinātu ierīces uzticamību un darbmūžu.

Papildus šīs lietošanas instrukcijas drošības noteikumiem noteikti jāievēro attiecīgajā valstī spēkā esošie noteikumi par ierīces lietošanu.

Glabājiet lietošanas instrukciju pie ierīces plastikāta maisinā, sargājot no netīrumiem un mitruma. Pirms darba sākšanas tā jāizlasa un rūpīgi jāievēro ikvienam operatoram.

Ar ierīci drīkst strādāt tikai tās personas, kas pārzina ierīces lietošanu un ir instruētas par riskiem, kas ir saistīti ar ierīces lietošanu.

Jāievēro noteiktais minimālais vecums.

Papildus šajā lietošanas instrukcijā sniegtajiem drošī-bas norādījumiem un attiecīgās valsts īpašajiem noteikumiem jāievēro vispāratzītie tehniskie noteikumi par konstruktīvi identisku ierīču lietošanu.

Mēs neuzņemamies atbildību par nelaimes gadīju-miem vai zaudējumiem, kas rodas, ja neņem vērā šo instrukciju un drošības norādījumus.

2. lerīces apraksts (1.-2. att.)

1. Motors ar rāmi
2. Padeves balansieris
3. Ārējais zāgripas pārsegs
4. lekšējais zāgripas pārsegs
5. Balansiera stiprinājums
6. Statīvs
7. Stiprinājuma urbums
8. Škērsspraislis
9. Atvilcējatspere
10. Rokturis
11. Plastmasas ieliktnis
12. Pārvietošanas mehānisms
13. Zāğripas sprūds
14. Kontaktdakšu kombinācija/ieslēgšanas un izslēgšanas slēdzis
15. Motora plāksne
16. Aizsargvāks
17. Malkas paliktnis
18. Fiksācijas svira
19. Ritenu ass

3. Piegādes komplekts

• Balansiera ripzāgis
  • Ass (19)
• Instruments
• Papildaprīkojuma komplekta maisiņš
  • Lietošanas instrukcija

4. Noteikumiem atbilstoša lietošana

Ražojumu drīkst izmantot tikai tam paredzētajam mēr- ķim. lerīces lietošana citiem mērķiem ir uzskatāma par noteikumiem neatbilstošu. Par jebkāda veida bojāju- miem vai savainojumiem, kas izriet no šādas lietoša- nas, ir atbildīgs lietotājs/operators un nevis ražotājs.

Noteikumiem atbilstošas lietošanas sastāvdaļa ir arī lietošanas instrukcijā minēto drošības norādījumu, kā arī montāžas instrukcijas un lietošanas norādījumu ievērošana.

Personām, kas ražojumu izmanto un apkopj, jāpār-zina ražojums un jābūt informētām par iespējamiem riskiem.

Patvalīga izmainu veikšana ražojumā pilnīgi atbrīvo ražotāju no atbildības par bojājumiem, kas radušies izmainu rezultātā.

Ražojumu drīkst lietot tikai ar ražotāja originālajām daļām un originālajiem piederumiem.

Jāievēro ražotāja drošības, darba un apkopes noteikumi, kā arī tehniskajos raksturlielumos minētie izmēri.

Ierīce atbilst spēkā esošajai EK Mašīnu direktīvai.

• Balansiera ripzāgis ir izstrādāts kā 1 operatora vieta un izmantojams ārpus telpām.
• Balansiera ripzāgis ir pārvietojams ripzāgis. To var izmantot tikai malkas škērsai zāgēšanai ar padeves balansieri saskaṇā ar tehniskajiem raksturlie-lumiem.
• Zāgis ir konstruēts vienīgi malkas škērsai zāgēša-nai.
• Neatkarīgi no kokmateriāla diametra uz balansiera var novietot tikai 1 darba materiālu.
• levērojiet un uzturiet visus drošības norādījumus un bīstamības norādes uz ierīces pilnā skaitā labi salasāmā stāvoklī.
• lerīces darba un apkārtējai zonai jābūt brīvai no traucējošiem svešķermeņiem, lai novērstu nelaimes gadījumus.
• Principā sazāgējamajos kokmateriālos nedrīkst būt svešķermeņi, piem., naglas vai skrūves.
• Lietojiet ierīci tikai tehniski nevainojamā stāvoklī, kā arī atbilstoši noteikumiem, apzinoties drošības aspektus un iespējamos riskus un ievērojot lietošanas instrukciju. Nekavējoties novērsiet (uzticiet novērst) īpaši traucējumus, kas varētu kaitēt drošībai.
• Jāievēro atbilstošie nelaimes gadījumu novēršanas noteikumi un citi vispāratzītie drošības tehnikas noteikumi.

Ražotājs nav atbildīgs par bojājumiem, kurus izraisī-jusi noteikumiem neatbilstoša lietošana vai nepareiza vadība.

Lietošanas instrukcijā minēto signālvārdu skaidro- jums

BİSTAMI

Signālvārds, lai apzīmētu tieši gaidāmo bīsta-mības situāciju, ja to pieļauj, tad tās sekas ir nā-ve vai smags savainojums.

⚠ BRĪDINĀJUMS!

Signālvārds, lai apzīmētu iespējamu bīstamības situāciju, ja to pieļauj, tad tās sekas varētu būt nāve vai smags savainojums.

⚠ UZMANĪBU!

Signālvārds, lai apzīmētu iespējamu bīstamības situāciju, ja to pieļauj, tad tās sekas varētu būt nenozīmīgs vai vidējs savainojums.

IEVËRÏBAI

Signālvārds, lai apzīmētu iespējamu bīstamības situāciju, ja to pieļauj, tad tās sekas varētu būt ražojuma vai īpašuma materiālie zaudējumi.

Nemiet vērā, ka mūsu ierīces noteikumiem atbilstošā veidā nav konstruētas komerciālai, amatnieciskai vai rūpnieciskai izmantošanai. Mēs neuzņemamies ga- rantiju, ja ierīci izmanto komerciālos, amatniecības vai rūpniecības uzņēmumos, kā arī līdzīgos darbos.

Atlikušie riski

lerīce ir konstruēta saskaņā ar tehniskās attīstības līmeni un vispāratzītajiem drošības tehnikas noteikumiem. Tomēr darba laikā var rasties daži atlikušie riski.

• Pirkstu un delnu savainošanās risks, ko rada rotējošā zāgripa darba materiāla nelietpratīgas vadīšanas gadījumā.
• Savainojumi, ko rada izsviests darba materiāls nelietpratīgas turēšanas vai vadīšanas gadījumā.
• Veselības apdraudējums, ko rada troksnis. Darba laikā tiek pārsniegts pieļaujamais trokšņu līmenis. Noteikti lietojiet personisko aizsargaprīkojumu, pie-mēram, ausu aizsargus.
• Savainojumi, ko rada bojāta zāga plātne. Regulāri pārbaudiet zāga plātni un pirms katras izmantošanas reizes pārbaudiet tās veselumu.
• Apdraudējums, ko rada strāva un neatbilstīgu elektropieslēguma vadu izmantošana.
• Izmantojot papildpiederumus, jāievēro un uzmanīgi jāizlasa tiem pievienotās lietošanas instrukcijas.

• Turklāt neskatoties uz visiem veiktajiem piesardzības pasākumiem, var pastāvēt atlikušie riski, kas nav acīmredzami.

• Atlikušos riskus var minimizēt, ja kopā ievēro drošības norādījumus un noteikumiem atbilstošu lietošanu, kā arī lietošanas instrukciju.

• Nepieļaujiet nejaušu ražojuma iedarbināšanos: ie-vietojot kontaktspraudni kontaktligzdā, nedrīkst nospiest iedarbināšanas taustiņu. Izmantojiet darbinstrumentu, kas ieteikts šajā lietošanas instrukcijā. Tā panāksiet, ka šim ražojumam ir optimāla jauda.
• Kad ražojums darbojas, turiet rokas nost no darba zonas.

levērībai — nelaimes gadījuma risks! Malkai vienmēr abpus zāga plātnēm jābalstās uz balansiera škautna. (skatīt bultinu; 15. a att.)

5. Vispārējie drošības norādījumi

⚠ Brīdinājums!

Kad izmanto elektroinstrumentus, jäievēro pamata piesardzības pasākumi, lai nepieļautu ugunsgrēka, elektriskā trieciena un personu savainojumu riskus.

• levērojiet visus šos norādījumus, pirms darba ar zāgi un darba laikā.
• Uzglabājiet drošības norādījumus drošā vietā.
  • Sargājiet sevi no elektriskā trieciena!
• Nepiełaujiet kermana dalu pieskaršanos iezemētiem priekšmetiem.
• lerīces, ko nelietojat, vajadzētu uzglabāt sausā, aizslēgtā un bērniem nepieejamā vietā.
• Uzturiet instrumentus asus un tīrus, lai darbs veiktos labāk un drošāk.

- Regulāri pārbaudiet instrumenta vadu un bojājumu gadījumā uzticiet to nomainīt kompetentam speciālistam.

- Regulāri pārbaudiet pagarinātāja kabelus un nomainiet tos, ja tie ir bojāti.

- Ārpus telpām izmantojiet tikai šim nolūkam atļautos un atbilstoši marķētos pagarinātāja kabeļus.

- Sekojiet līdzi savai rīcībai. Strādājiet saprātīgi. Nelietojiet instrumentu, ja esat noguris.

- Nelietojiet instrumentus, kuriem nevar ieslēgt un izslēgt slēdzi.

- Brīdinājums! Citu darba instrumentu un piederumu lietošana var izraisīt savainošanās risku.

- Veicot regulēšanas un apkopes darbus, katreiz atvienojiet tikla kontaktspraudni.

- Nododiet drošības norādījumus visām personām, kas darbojas pie ierīces.

- Uzmanību! Rotējošas zāga plātnes dēl pastāv roku un pirkstu savainošanās risks.

• lerīce ir aprīkota ar drošības slēdzi pret atkārtotu ieslēgšanu pēc sprieguma krituma.
• Pirms lietošanas sākšanas pārbaudiet, vai spriegums ierīces datu plāksnītē sakrīt ar tīkla spriegumu.
• Ja ir nepieciešams pagarinātāja kabelis, tad pārlie-cinieties, vai tā škērsgriezums ir pietiekams zāga strāvas patēriņam. Minimālais škērsgriezums 1,5 mm², ja kabelis garāks par 20 m, tad 2,5 mm².
• Izmantojiet vada spoli tikai notītā stāvoklī.
• Pārbaudiet tīkla pieslēguma vadu.
• Neizmantojiet darbnederīgus vai bojātus savienošanas vadus.
• Neizmantojiet kabeli, lai atvienotu spraudni no kontaktligzdas. Sargājiet vadu no karstuma, ellas un asām škautnēm.
• Nepakļaujiet zāgi lietus iedarbībai un nelietojiet ie-rīci mitrā vai slapjā vidē.
• Nodrošiniet labu apgaismojumu.
• Nezāgējiet viegli aizdedzināmu šķidrumu vai gāzu tuvumā.
• Valkājiet piemērotas darba drēbes! Platu apgērbu vai rotaslietas var satvert rotējošā zāga plātne.
• Strādājot ārpus telpām, ieteicams izmantot neslī-došus apavus.
• Garus matus nosedziet ar matu tīklinu.
• Nepieļaujiet pretdabisku stāju.
• Apkalpojošajam personālam jābūt sasniegušam vismaz 16 gadu vecumu.
• Sargājiet bēmus no ierīces, kas pievienota pie tīkla.
• Uzturiet darba vietu brīvu no koka atgriezumiem un apkārt izvietotām dalām.
• Nekārtība darba vietā var izraisīt nelaimes gadī-jumus.
• Neļaujiet citām personām, īpaši bērniem, pieskar- ties instrumentam vai tīkla barošanas vadam. Ne- laidiet vinus darba vietā.
• Nedrīkst novērst personu, kas darbojas pie ierīces, uzmanību.
• levērojiet motora un zāga plātnes griešanās virzienu. Izmantojiet tikai tādas zāga plātnes, kuru maksimālais pieļaujamais ātrums nav mazāks par maksimālo ripzāga vārpstas ātrumu un ir atbilstošs zāgējamajam materiālam.
• Zāga plātnes pēc piedziņas izslēgšanas nekādā ziņā nedrīkst palēnināt, spiežot uz tām no sāniem.
• Uzstādiet tikai labi uzasinātas, nedeformētas zāga plātnes bez plaisām.
• Neizmantojiet augstvērtīga sakausējuma ātrgriezē-jtērauda zāga plāksnes (HSS tērauda).

- Izmantojiet tikai ražotāja ieteiktas zāga plātnes, kas atbilst standartam EN 847-1, un ar brīdinājuma norādi, ka zāga plātnes nomaiņas laikā jāpievērš uzmanība tam, lai iezāgējuma platums nebūtu ma-zāks par galvenās zāga plātnes biezumu.

- Darbnederīgas zāga plātnes nekavējoties jānomaina.

- Nelietojiet zāga plātnes, kas neatbilst šajā lietošanas pamācībā minētajiem raksturlielumiem.

- Nedrīkst demontēt vai padarīt nelietojamus ierīces drošības mehānismus.

- Darba pozīcijai vienmēr jābūt sānis no zāga plātnes.

- Nenoslogojiet ierīci tādā mērā, lai tā apstātos.

- Uzmaniet, lai zāga plātnes zobvainags nesatvertu un neaizmestu nozāgētos kokmateriāla gabalus.

- Nekad netīriet škēpeles, skaidas vai iespiestas koksnes daļiņas zāga plātnes darbības laikā; šim nolūkam jāizmanto bīdstienis.

- Lai novērstu traucējumus vai nonņemtu iespiestos kokmateriāla gabalus, izslēdziet ierīci. - Atvienojiet tīkla kontaktspraudni -

- Izsista zāga spraugas gadījumā atjauniniet galda ieliktni. - Atvienojiet tīkla kontaktspraudni -

- Veiciet pārveidošanas, kā arī regulēšanas, mērišanas un tīrīšanas darbus tikai tad, kad ir izslēgts motors. - Atvienojiet tīkla kontaktspraudni -

- Pirms ieslēgšanas pārbaudiet, vai ir noņemtas atslēgas un regulēšanas instrumenti.

- Atstājot darba vietu, izslēdziet motoru un atvienojiet tīkla kontaktspraudni.

- Pēc pabeigtas labošanas vai apkopes nekavējoties jāuzstāda atpakal visi aizsargmehānismi un drošības mehānismi.

- Jāievēro ražotāja drošības, darba un apkopes norādījumi, kā arī tehniskajos raksturlielumos minētie izmēri.

- Jāievēro attiecīgie nelaimes gadījumu novēršanas noteikumi un citi vispāratzītie drošības tehnikas noteikumi.

- levērojiet arodbiedrības brošūras (VBG 7j).

- Ripzāgis jāpievieno pie 400 V kontaktligzdas, kas aizsargāta ar 16 A drošinātāju.

- Neizmantojiet mazjaudīgas ierīces smagu darbu veikšanai.

- Neizmantojiet vadu mērķiem, kuriem tas nav pa-redzēts!

- Nodrošiniet stabilu pozīciju un vienmēr saglabājiet līdzsvaru.

- Pārbaudiet, vai instrumentam nav iespējamu bojājumu!

- Pirms instrumenta turpmākās lietošanas rūpīgi jāpārbauda, vai aizsargmehānismi vai viegli bojātas daļas darbojas nevainojami un atbilstoši paredzē-tajam mērķim.

- Pārbaudiet, vai kustīgās daļas darbojas nevainojami, neaizķeras vai nav bojātas. Visām daļām jābūt pareizi uzmontētām, un tām jāizpilda visi nosacījumi, lai nodrošinātu nevainojamu instrumenta darbību.

- Bojāti aizsargmehānismi un daļas pienācīgi jāsa-labo vai jānomaina atzītā specializētā darbnīcā, ja lietošanas pamācībā nav norādīts citādi.

- Uzticiet klientu tehniskās apkalpošanas darbnīcā nomainīt bojātos slēdžus.

- Šis instruments atbilst attiecīgajiem drošības noteikumiem. Labošanas darbus drīkst veikt tikai kvalificēts elektriķis, turklāt jāizmanto oriģinālās rezerves daļas, pretējā gadījumā ar lietotāju var notikt nelaimes gadījumi.

- Ja nepieciešams, lietojiet piemērotus individuālos aizsardzības līdzekļus. Tajos varētu ietilpt: - ausu aizsargi dzirdes bojājumu riska novēršanai; - respirators bīstamu putekļu ieelpošanas riska novēršanai.

- Manipulējot ar zāga plātnēm un raupjiem darba materiāliem, valkājiet cimdus. Zāga plātnes, kad vien praktiski iespējams, pārnēsājiet ietvarā.

- Apkalpojošajai personali jābūt informētai par apstāk- liem, kas ietekmē skaņas intensitātes līmeni (piem., zāga plātnes, kas konstruētas skaņas intensitātes līme- na samazināšanai, zāga plātnes un ierīces kopšana).

- Par klūdām ierīcē, tostarp aizsargmehānismos un zāga plātnē, jāziņo par drošību atbildīgai personali, tiklīdz tās tiek atklātas.

- lerīces transportēšanas laikā izmantojiet tikai transportēšanas palīgierīces un nekad neizmantojiet aizsargmehānismus lietošanai un transportēšanai.

- Apkalpojošajām personām jābūt piemēroti apmācītām par ierīces izmantošanu, iestatīšanu un apkalpošanu.

- Nezāgējiet materiālus, kas satur svešķermeņus, piem., stieples, kabelus vai vadus.

- Izmantojiet tikai asas zāga plātnes.

- Ekspluatācijas laikā ierīcei jāatrodas uz horizontālas, līdzenas pamatnes, un grīdai apkārt ierīcei jābūt līdzenai, labi apkoptai un brīvai no atkritumiem, piem., skaidām un nozāgētiem darba materiāliem.

- Jānodrošina pietiekams vispārējais vai vietējais apgaismojums.

- Parūpējieties, lai operatoram būtu normāla darba vieta, ṣemot vērā apstrādājamo materiālu grēdu un vietu gatavajiem materiāliem.

• levērojiet drošības pasākumus tīrīšanas un tehniskās uzturēšanas laikā, kā arī regulāri aizvāciet skaidas un puteklus, lai novērstu ugunsgrēka izcelšanās risku.
• levērojiet ražotāja instrukciju par zāga plākšņu izmantošanu, regulēšanu un labošanu.
• levērojiet uz zāga plāksnēm norādīto maksimālo apgriezienu skaitu.
• Pārliecinieties, vai izmantotie atloki, kā norādījis ražotājs, ir piemēroti izmantošanas nolūkam.
• Pārliecinieties, vai ierīces lietošanai nepieciešamie atvienojamie aizsargmehānismi un citi drošības mehānismi ir piestiprināti, atrodas labā darba stāvoklī un ir pareizi apkopti.
• Putekļu slodze ir atkarīga no zāgējamā materiāla veida.

Bridinājums! Šis elektroinstruments darba laikā rada elektromagnētisko lauku. Šis lauks noteiktos apstāklos var traucēt aktīvo vai pasīvo medicīnisko implantu darbību. Lai mazinātu nopietnu vai nāvējošu savainojumu risku, personām ar medicīniskajiem implantiem pirms elektroinstrumenta lietošanas ieteicams konsultēties ar ārstu un ražotāju.

6. Tehniskie dati

Konstruktīvie izmēri G x P x A 1260 x 700 x 1220 mm

Zāgripas HW ø 700/30/4,2/ Z42
Svars 89 kg
Min./maks. kokmateriāla ø apt. 3/24 cm
Min./maks. kokmateriāla garums	25/100 cm
Motors 400 V 3~ / 50 Hz
S1 jauda 4000 W
P1 ieejas jauda / darba režīms	4500 W / S6* 20 %
P1 ieejas jauda / darba režīms	4200 W / S6* 40 %
Nominālais tukšgaitas apgriezienu skaits	1400 min ^-1
Drošinātājs 16 A
Aizsardzības pakāpe	IP54
Aizsardzības klase	1

Paturētas tiesības veikt tehniskas izmaiņas!

\* Darba režims S6:

Nepārtraukts, periodisks režīms ar atkārtoti īslaicīgu slodzi. Režīmu veido palaides laiks, laiks ar konstantu slodzi un tukšgaitas laiks. Cikla ilgums ir 10 min., relatī- vais ieslēgšanas ilgums ir 20 % vai 40 % no cikla ilguma.

Trokšna raksturlielumi

Mērīšanas apstākļi

Norādītās vērtības ir emisijas vērtības, un tām nav vienlaikus jāataino arī drošas darba vērtības. Lai gan pastāv korelācija starp emisijas un iedarbības līmeņiem, no tās nevar droši secināt papildu piesardzības pasākumu nepieciešamu. Faktori, kas var ietekmēt šobrīd darba vietā esošo iedarbības līmeni, ietver sevī iedarbību ilgumu, darba telpas īpatnību, citus trokšņu avotus utt., piem., iekārtu skaitu un blakusesošus procesus. Pieļaujamās darba vērtības arī var mainīties atkarībā no valsts. Taču šai informācijai ir tehniski jāsagatavo lietotājs veikt bīstamības un riska labāku novērtēšanu.

Troksnis un vibrācija

⚠ Brīdinājums! Troksnis var radīt smagas sekas jūsu veselībai. Ja ierīces troksnis pārsniedz 85 dB, lietojiet piemērotus ausu aizsargus.

Informācija par skaņas intensitātes līmeni saskaņā ar EN ISO 3744:2010

Trokšna raksturlielumi

Skaņas jaudas līmenis, L_WA	110,5 dB
Skaņas spiediena līmenis L_pA	95 dB
Kļūda K_WA/pA	2 dB

7. Izpakošana

• Atveriet iepakojumu un uzmanîgi iznemiet ierîci.
• Noņemiet iepakojuma materiālu, kā arī iepakojuma un transportēšanas stiprinājumus (ja tādi ir).
• Pārbaudiet, vai piegādes komplekts ir pilnīgs.
• Pārbaudiet, vai ierīce un piederumi transportēšanas laikā nav bojāti.
• Ja iespējams, uzglabājiet iepakojumu līdz garantijas termina beigām. Pirms lietošanas iepazīstieties ar ražojumu, izmantojot lietošanas instrukciju.
• Piederumiem, kā arī nodilušo daļu aizvietošanai un rezerves daļām izmantojiet tikai originālās daļas. Rezerves daļas saņemsiet savā tirdzniecības uzņē-mumā.
• Pasūtījumos norādiet mūsu preces numurus, kā arī ražojuma tipu un izgatavošanas gadu.

Šajā lietošanas instrukcijā vietas, kuras attiecas uz jūsu drošību, ir markētas ar šādu zīmi: △

IEVĚRĪBAI

Ierīce un iepakojuma materiāls nav rotaļlietas! Bērni nedrīkst rotaļāties ar plastikāta maisiniem, plēvēm un sīkām detaļām! Pastāv norišanas un nosmakšanas risks!

8. Montāža

lepakošanas tehnisku iemeslu dēl šī ierīce nav uzstādīta nokomplektētā veidā.

Ass montāža (3.-6. att.)

levietojiet riteņa asi (19) pa riteņa ass piekares urbumu, kā tas parādīts 3. att. Tā atrodas balansiera apakšpusē. Pēc tam uz riteņa ass uzvelciet komplektā piegādātās paplāksnes un ieliktņus secībā, kas norādīta 4. att. Tagad bīdiet riteņa asi cauri otras piekares (5. att.) urbumam un pievērsiet uzmanību, lai gropes (5. a att.) atrastos iekšpusē. Tagad bīdiet ieliktni ar paplāksni tiktāl uz malu, līdz ieliktnis atrodas virs gropes. Cieši pievelciet sprostskrūves, kā tas parādīts 6. att. levērībai — katram ieliktnim ir divas sprostskrūves.

Riteņu montāža (7. att.)

Uzspraudiet abus riteņus uz jau uzmontētās ass. No- drošiniet katru riteni ar paplāksni 8,4 un skrūvi M8x20.

Slēdžu bloka montāža (8. att.)

Pieskrūvējiet slēdzi bloku pie slēdžu statna.

9. Lietošanas sākšana

Pirms lietošanas sākšanas ievērojiet drošības no-rādījumus.

• Visiem aizsargmehānismiem un palīgiekārtām jābūt uzstādītām.
• Pärbaudiet, vai balansiera ieliktnis nav nolietojies, un, ja nepieciešams, nomainiet to.
• Pārbaudiet balansieri – tam automātiski jāatgriežas sākuma pozīcijā.
• Pārbaudiet, vai zāga plātnei ir nevainojama pozīcija un pareizs griešanās virziens.
• Veiciet pārveidošanas, regulēšanas, mērīšanas un tīrīšanas darbus tikai tad, kad ir izslēgts motors. Atvienojiet tīkla kontaktspraudni un nogaidiet, līdz rotējošais instruments apstājas.

• Zāgis ir konstruēts vienīgi malkas škērsai zāgēšanai.

• Neatkarīgi no kokmateriāla diametra uz balansiera var novietot tikai vienu gabalu.

• levērībai! Nezāgējiet malkas saiškus vai vairākus gabalus vienlaikus.
• Līkus kokmateriāla gabalus ievietojiet balansierī tā, lai uz āru izliektā puse būtu vērsta pret zāga plātni.
• levērojiet, lai ierīce atrastos uz stabilas pamatnes.

Norāde!

Jūsu drošībai darba vietā pret apgāšanos vai pārvirzīšanos nostipriniet zāgi ar skrūvēm vai tapām pie pamatnes.

10. Vadība / darba norādījumi

⚠ IEVÊRĪBAI!

Pirms lietošanas sākšanas noteikti pilnīgi uzstā-diet ierīci!

leslēgšanas/izslēgšanas slēdzis (14) (2. att.)

lerīce ir aprīkota ar drošības slēdzi, kas novērš automātisku atkārtotu ieslēgšanu pēc sprieguma krituma.

leslēgšana

△ levērībai! Bremzēšanas laikā un īsu brīdi pēc tā motors vēl rūc. Šajā fāzē nedrīkst nospiest slēdzi. Tikai tad, kad rūkšana vairs nav dzirdama, var atkal ieslēgt motoru.

Zāga plātnes griešanās virziens (10. att.)

levērojiet, zāğripas griešanās virziens sakristu ar uz aizsargapvalka norādīto griešanās virzienu.

Trīsfāžu elektromotoriem var mainīt griešanās virzienu, šim nolūkam ievietojot skrūvgriezi kontaktdakšas atlokā īpaši paredzētā spraugā un ar vieglu spiedienu pa kreisi vai labi iestatīt griešanās virzienu.

Lietošana ar aizsargtiklu (16., 17. att.)

• Atveriet aizsargvāku (16).
• levietojiet sazāgējamo materiālu.
• Aizveriet aizsargvāku (16).
• Ar rokturiem (K) un (L) pagrieziet padeves balansieri (2) virzienā uz zāgripu un sazāgējiet materiālu.
• Pagrieziet padeves balansieri (2) atpakal un atveriet aizsargvāku.
• Pārbīdiet sazāgējamo materiālu un atkal aizveriet aizsargvāku.

Zāgēšana

1 leslēdziet ierīci.
2 Nogaidiet, līdz zāgripa ir sasniegusi pilnu apgrie- zienu skaitu.
3 levietojiet malku padeves balansieri.
4 Satveriet ar rokām padeves balansiera rokturus un vienmērīgi virziet to pie zāgripas, tādējādi tiek atbrīvota zāgripa.
5 Zāgēšanas laikā izdariet tikai tik lielu spiedienu uz padeves balansieri, lai nesamazinātos zāgripas apgriezienu skaits.
6 Izņemiet zāg materiālu no padeves balansiera pēc tam, kad tas atkal ir atgriezies sākuma stāvoklī un zāgripa atkal ir nosegta. Tad uzlieciet nākamo kokmateriālu.

levērībai!

Neatstājiet ierīci lietošanas laikā bez uzraudzības. Izslēdziet ierīci, ja neturpināt darbu un atvienojiet tikla kontaktspraudni.

Motora bremzēšanas ierīce

Bremze zāga vārpstas piedziņas motoru aptur 10 sekunžu laikā.

Ja bremzēšana ilgst vairāk nekā 10 sekundes, ierīci vairs nedrīkst ekspluatēt, jo ir bojāta bremze. lerīce nekavējoties jāatvieno no elektroapgādes. Kļūdu novēršanu drīkst veikt tikai kvalificēts elektriķis.

11. Pieslēgšana elektrotīklam

Uzstādītais elektromotors ir pievienots darbam gatavā veidā. Pieslēgums atbilst attiecīgajiem VDE un DIN noteikumiem.

Klienta tīkla pieslēgumam un izmantotajam pagarinā-tāja vadam jāatbilst šiem noteikumiem.

Trisfāžu elektromotors 400 V 3\~ / 50 Hz

Tikla spriegums 400 V 3\~ / 50 Hz

Tikla pieslēgumam un pagarinātāja vadam jābūt ar 5 dzīslām = 3 P + N + SL. - (3/N/PE).

Izmantojiet pārvietojamu personu aizsardzības slēdzi (PRCD), ja barošanas tīklā nav paredzēta noplūdes strāvas aizsardzības shēma (RCD) ar maks. 0,03 A lielu noplūdes strāvu.

Darba režima / ieslēgšanas ilgums

Elektromotors ir izveidots darba režimam S6-20% un S6-40%.

S6 = nepārtraukts darba režīms ar pielaujamo slodzi 20 % = attiecas uz 10 min. 2 min. slodzi; 8 min. tukš-gaitas režimu

40 % = attiecas uz 10 min. 4 min. slodzi; 6 min. tukš-gaitas režimu

Bojāti elektropieslēguma vadi

Elektriskajiem pieslēguma vadiem bieži rodas izolācijas bojājumi.

To iemesli ir:

• saspiedumi, ja pieslēguma vadus izvieto logu vai durvju ailās;
• locijuma vietas pieslēguma vada nepareizas nostiprināšanas vai izvietošanas dēl;
• griezuma vietas pieslēguma vadā, pārbraucot tam pāri;
• izolācijas bojājumi, izraujot no sienas kontaktligzdas;
• plaisas izolācijas novecošanas dēl.

Šādus bojātus elektropieslēguma vadus nedrīkst izmantot, un izolācijas bojājumu dēl tie ir bīstami dzī-vībai.

Regulāri pārbaudiet elektrības pieslēguma vadus, vai tiem nav bojājumu. levērojiet, lai pārbaudes laikā pieslēguma vads nebūtu pievienots elektrotīklam.

Elektropieslēguma vadiem jāatbilst attiecīgajiem VDE un DIN noteikumiem. Izmantojiet tikai pieslēguma vadus ar markējumu H 07 RN.

Tipa markejuma uzdrukas uz piesleguma vada ir obligatas.

Pagarinātāja kabelis un tīkla drošinātājs

• Pagarinātāja vadiem līdz 25 m garumam jābūt 1,5 mm² škērsgriezumam, garākiem par 25 m — vismaz 2,5 mm².
• Tīkla pieslēgums ir aizsargāts ar 16 A inerto drošinātāju.

Pieslēgumi un remonts

Elektriskā aprīkojuma pieslēgumus un labošanas darbus drīkst veikt tikai kvalificēts elektriķis.

Jautājumu gadījumā norādiet turpmāk norādītos da- tus.

• motora strāvas veids;
• ierīces datu plāksnītē norādītie dati;

Nosūtot motoru atpakal, vienmēr jānosūta nokomplektēts piedziņas mezgls ar slēdzi.

levērojiet drošības norādījumus!

12. Apkope

⚠ Brīdinājums! Pirms apkopes un regulēšanas darbiem izslēdziet ierīci un atvienojiet kontaktspraudni.

Uzglabājiet instrukciju pie ierīces.

Uzturiet ierīci tīru.

Tīrīšanas laikā lietojiet aizsargbrilles.

Tīrīšana:

Uzmanību! Netīriet galda plastmasas daļas ar agre- sīviem līdzekļiem. lesakām izmantot mitru lupatu, kas samitrināta ar vieglu mazgāšanas līdzekli. Uz ierīces nedrīkst noklūt ūdens.

• Uzturiet aizsargmehānismus, gaisa spraugas un motora korpusu tīru no putekliem un netīrumiem, cik vien tas ir iespējams. Noberziet ražojumu ar tīru drānu vai izpūtiet to ar zema spiediena saspiesto gaisu.
• lesakām ražojumu notīrīt uzreiz pēc katras lietošanas reizes.
• Regulāri tīriet ražojumu ar mitru drānu un nedaudz ziepju pastas. Neizmantojiet tīrīšanas līdzekļus vai šķīdīnātājus; tie var sabojāt ražojuma plastmasas detaļas. Uzmaniet, lai ražojuma iekšienē nevarētu iekļūt ūdens. Ūdens iekļūšana palielina elektriskā trieciena risku.

Apkope:

• Regulāri pārbaudiet zāgripu. Izmantojiet tikai labi uzasinātas, nesaplaisājušas un nedeformētas zāga plātnes. Izmantojiet tikai Eiropas standartam EN 847-1 atbilstošus instrumentus.
• Nekavējoties nomainiet nolietotu balansiera ieliktni.
• Pēc visiem apkopes un tīrīšanas darbiem pārbau-diet visus drošības mehānismus.
• Pârbaudiet, vai pie ierīces vai ierīcē pirms tās at-kārtotas lietošanas neatrodas instrumenti vai citas dalas.
• Pie izvades novāciet iespējamos zāgskaidu sablī-vējumus.

Pēc remonta vai apkopes pārliecinieties, vai visas da- las, kas attiecas uz drošību, ir piestiprinātas un atrodas nevainojamā stāvoklī. Daļas, kas rada savainojumus, uzglabājiet citām personām un bērniem nepieejamā vietā.

levēribai! Saskaṇā ar Likumu par ražotāja atbildību par ražojumu kvalitāti ražotājs nav atbildīgs par bojā-jumiem, kas radušies nelietpratīgi veiktu remontdarbu vai oriğinālo rezerves daļu neizmantošanas dēļ. Vērsieties klientu servisā vai pie pilnvarota speciālista. Atbilstoši nosacījumi attiecas arī uz piederumiem.

Servisa informācija

Jāievēro, ka šim ražojumam šādas daļas ir pakļautas lietošanas vai dabiskajam nodilumam, vai šādas daļas ir nepieciešamas kā patērējamie materiāli.

Nodilstošas detaļas*: zāga plātne, balansiera ieliktnis

* nav obligāti iekļauts piegādes komplektā!

Rezerves daļas un piederumus varat saņemt mūsu servisa centrā. Šim nolūkam noskenējiet titullapā esošo kvadrātkodu.

Zāga plātnes maiņa (11.-15. att.)

⚠ Pirms zāga plātnes nomaiņas atvienojiet tīkla kontaktspraudni.

⚠ Sagriešanās risks! Zāga plātne ir smaga un būt slidena.

Zāga plātnes nomaiņas laikā valkājiet cimdus.

• Neizmantojiet HSS tērauda zāga plātnes.
• Neizmantojiet saplaisājušas zāga plātnes vai tādas, kas ir deformētas.
• Izmantojiet tikai labi uzasinātas zāga plātnes.

⚠ Apdedzināšanās risks! Tūlīt pēc zāgēšanas zāga plātne ir karsta.

1. Stingri turiet balansieri un izvelciet atsperu škelt- tapu (11., A att.).
2. Atskrūvējiet sešstūra uzgriezni (12. B att.), turpi-niet stingri turēt balansieri un izvelciet balansiera vadotni (12. C att.) no sprostskrūves (12. D att.).
3. Lēnām nolaidiet balansieri pamatnes virzienā.
4. Nodrošiniet zāga plātni pret pagriešanos, izman-tojot sprosttapu (13., 14. att.).
5. Atskrūvējiet skrūvi (14. E att.).
6. Noņemiet paplāksni (14. F att.), priekšējo zāga plātnes atloku (14. G att.) un zāga plātni (14. H att.).
7. Iztīriet zāga plātnes atlokus.
8. Uzspraudiet jaunu vai uzasinātu zāga plātni. levērojiet pareizu zāga plātnes griešanās virzienu: bultiņai uz aizsargapvalka un bultiņai uz zāga plātnes jārāda vienā virzienā!
9. Uzspraudiet atpakal priekšējo zāga plātnes atloku un paplāksni.
10. Nodrošiniet zāga plātni ar skrūvi.

11. Uzbīdiet divas paplāksnes uz uztveres bultskrūves (15. I att.).

12. Paceliet balansieri un vadiet uztveres bultskrūvi urbumā (15. J att.).

13. Vadiet balansiera vadotni (12. C att.) atkal uz sprostskrūvi (12. D att.) un nofiksējiet to ar seš- stūra uzgriezni (12. B att.).
14. levietojiet atsperu škelttapu (11., A att.) pa uztveres bultskrūvi (15., I att.).
15. Nonemiet sprosttapu (13., 14. att.).

Plastmasas ieliktna maiņa

Nekavējoties nomainiet nodilušos un bojātos plastmasas ieliktnus (1., 11. att.).

1. Atskrūvējiet skrūves un iznemiet plastmasas ieliktni.
2. levietojiet jaunu plastmasas ieliktni un cieši pie- skrūvējiet to.

13. Transportēšana

Transportēšana (9. att.)

Novietojiet balansieri transportēšanas stāvoklī un no- stipriniet to ar fiksācijas sviru (18) (2. att.)

Lai varētu zāgi viegli pārbīdīt, apgāziet zāgi uz rite- niem. Šim nolūkam noslogojiet riteņu asi ar kāju un velciet ierīci aiz roktura virzienā uz sevi.

levērībai! Zāgi drīkst lietot tikai tad, kad visas četras kājas nekustīgi atrodas uz pamatnes.

14. Glabāšana

Glabājiet ierīci un tās piederumus tumšā, sausā un nesalstošā, kā arī bērniem nepieejamā vietā. Optimāla uzglabāšanas temperatūra atrodas no 5 līdz 30 °C robežās. Uzglabājiet elektroierīci originālajā iepakojumā. Apsedziet ražojumu, lai to pasargātu no putekļiem vai mitruma. Uzglabājiet lietošanas instrukciju pie ražojuma.

15. Utilizācija un otrreizēja izmantošana

Norādes par iepakojumu

lepakojuma materiāli ir pārstrādā- jami. Utilizējiet iepakojumus at- bilstoši apkārtējās vides prasībām.

Norādes par Vācijas elektrisko un elektronisko iekārtu likumu (ElektroG)

Nolietotās elektriskās un elektroniskās iekārtas nedrīkst izmest sadzīves atkritumos, bet gan tās jānodod šķirošanas vai utilizācijas punktā!

• Nolietotās baterijas vai akumulatori, kas nav nekus-tīgi iebūvēti nolietotajās iekārtās, pirms nodošanas jāizņem bez sagraušanas! To utilizāciju regulē Vāci-jas likums par baterijām.
• Elektrisko un elektronisko iekārtu īpašniekiem vai lietotājiem ir uzlikts par pienākumu pēc lietošanas tās nodot likumā noteiktajā kārtībā.
• Gala lietotājs patstāvīgi ir atbildīgs par savu personīgo datu dzēšanu no utilizējamajās nolietotās iekārtas!
• Nosvītrotā atkritumu konteinera simbols nozīmē, ka elektriskās un elektroniskās iekārtas nedrīkst utilizēt sadzīves atkritumos.

• Nolietotās elektriskās un elektroniskās iekārtas var nodot bez maksas šādās vietās:

• Publiski-tiesiskās utilizācijas vai savākšanas vietas (piem., komunālie būvlaukumi).

• Elektroiekārtu pārdošanas vietas (stacionāri un tiešsaistē), ja tirdzniecības uzņēmumiem ir uzlikts par pienākumu veikt pieņemšanu atpakal, vai tie sniedz šādu pakalpojumu brīvprātīqi.
• Līdz trim nolietotām elektroiekārtām atbilstoši katram iekārtas veidam, kuru malas garums ir maksimāli 25 centimetri, varat bez jaunas iekārtas iepriekšējas iegādes no ražotāja bez maksas nodot pie ražotāja vai kādā citā pilnvarotā savākšanas vietā jūsu tuvumā.
• Citas ražotāja un izplatītāja papildu pienemšanas atpakal' prasības uzzināsiet attiecīgajā klientu servisā.

- Ja ražotājs veic jaunas elektroiekārtas piegādi privātai mājsaimniecībai, tas var ierosināt nolietotās elektroiekārtas bezmaksas savākšanu pēc gala lietotāja pieprasījuma. Šim nolūkam sazinieties ar ražotāja klientu servisu.

- Šie apgalvojumi attiecas tikai uz ierīcēm, kas tiek uzstādītas un pārdotas Eiropas Savienības dalībvalstīs, un kas ir pakļautas Eiropas Direktīvas 2012/19/ES prasībām. Valstīs, kas nav Eiropas Savienības dalībvalstis, var būt spēkā no šīm atšķirīgas prasības attiecībā uz nolietoto elektrisko un elektronisko iekārtu utilizāciju.

16. Traucējumu novēršana

Turpmāk tabulā ir parādītas klūdu pazīmes un aprakstīts, kā jūs varat tās novērst, ja jūsu ražojums nedarbojas pareizi. Ja jūs tādā veidā nevarat lokalizēt un novērst problēmu, vērsieties tuvākajā servisā.

Nemiet vērā: Pirms apkopes vai remonta darbu veikšanas vienmēr atvienojiet ierīci no elektrotīkla.

Traucējums lespējamais cēlonis Novēršana
Zāga plātne atvienojas pēc motora izslēgšanas	Pārāk viegli pievilkts stiprinājuma uzgrieznis	Pievelciet stiprinājuma uzgriezni; labējā vītne
Motors nesāk darboties Tīkla drošinātāja atteiceBojāts pagarinātāja vadsBojāts motors vai slēdzis		Pārbaudiet tīkla drošinātājuNomainiet pagarinātāja vaduLaujiet pārbaudīt kvalificētam elek-trikim
Nepareizs motora griešanās virziens	Samainītas fāzes Samainiet fāzes (skatiet 10. att.)
Motors nesasniedz jaudu; nostrādā drošinātājs	Nav pietiekams pagarinātāja vada škērsgriezumsPārslodze, ko rada neasa zāga plātne	sk. Pieslēgšana elektrotīklamNomainiet zāga plātni
Apdegumu vietas uz zāgēju-ma virsmas	Neasa zāga plātneNepareiza zāga plātne	Uzasiniet, nomainiet zāga plātniNomainiet zāga plātni

Acīmredzami defekti ir jāpaziņo 8 dienu laikā no preces saņemšanas. Pretējā gadījumā pircēja tiesības pieprasīt atlīdzību par šādiem defektiem ir spēkā neesošas. Mēs dodam garantiju savām iekārtām, ja pircējs pret tām atbilstoši izturas garantijas laikā. Mēs apņemamies bez maksas piegādāt jebkuru rezerves daļu, kas iespējams kluvusi nelietojama bojātu materiālu vai ražošanas defektu dēļ šajā laika periodā. Attiecībā uz rezerves daļām, kuras nav mūsu ražotas, mēs garantējam tikai gadījumā, ja mums ir garantija no saviem piegādātājiem. Jauno detalu uzstādišanas izmaksas ir jāuzņemas pircējam. Pirkuma atcelšana vai pirkuma cenas samazināšana, kā arī jebkuras citas prasības par bojājumu atlīdzināšanu netiek izskatītas.

Garantija LT
