Tip produs	Ferăstrău pentru bușteni
Marcă	Scheppach
Model	HS730
Dimensiuni (L x l x Î)	1260 x 700 x 1220 mm
Greutate	89 kg
Alimentare electrică	400 V, 3~, 50 Hz
Putere nominală S1	4000 W
Putere absorbită (mod S6 20%)	4500 W
Viteză de rotație în gol	1400 rpm
Diametrul pânzei de ferăstrău	700 mm / 30 mm / 4,2 mm / Z42
Diametru lemn min./max.	3 / 24 cm
Lungime lemn min./max.	25 / 100 cm
Grad de protecție	IP54
Clasă de protecție	Clasa I
Siguranță recomandată	16 A, cu acțiune întârziată
Tip de tăiere	Tăiere transversală a lemnului de foc
Număr de operatori	1 persoană
Echipamente de siguranță	Capac exterior și interior al pânzei, întrerupător de siguranță anti-repornire, frână motor (< 10 s)
Nivel de putere sonoră	110,5 dB(A)
Nivel de presiune sonoră	95 dB(A)
Piese de uzură	Pânză de ferăstrău, insert basculant
Întreținere	Curățare regulată, verificarea pânzei, ungere nenecesară
Utilizare prevăzută	Exterior, tăierea lemnului de foc exclusiv

Întrebări frecvente - HS730 SCHEPPACH

Ce tip de lemn poate fi tăiat cu ferăstrăul Scheppach HS730?

Ferăstrăul este proiectat exclusiv pentru tăierea transversală a lemnului de foc. Lemnul trebuie să fie lipsit de corpuri străine, cum ar fi cuie sau șuruburi. Diametrul trebuie să fie între 3 și 24 cm, iar lungimea între 25 și 100 cm.

Care este tensiunea de alimentare necesară?

Aparatul funcționează la 400 V trifazat (3~, 50 Hz). Necesită o priză cu 5 conductori (3P + N + SL) și o siguranță de 16 A cu acțiune întârziată. Se recomandă un prelungitor cu secțiunea minimă de 1,5 mm² (până la 25 m) sau 2,5 mm² (peste 25 m).

Cum se schimbă pânza de ferăstrău?

Înainte de orice schimbare, deconectați ștecherul și purtați mănuși de protecție. Coborâți basculanta, asigurați pânza cu un știft, slăbiți șurubul și flanșa frontală. Înlocuiți pânza respectând sensul de rotație. Nu folosiți pânze HSS sau crăpate.

Ce echipamente de protecție individuală sunt recomandate?

Este obligatorie purtarea protecției auditive (nivel sonor > 85 dB), a ochelarilor de protecție, a mănușilor pentru manipularea pânzei și a încălțămintei antiderapante. În exterior, se recomandă îmbrăcăminte de lucru ajustată.

Cum se transportă ferăstrăul?

Așezați basculanta în poziția de transport și fixați-o cu pârghia cu clichet. Deplasați mașina pe roți, apăsând pe osie cu piciorul și trăgând de mâner. Asigurați-vă că cele patru picioare sunt stabile în timpul utilizării.

Ce trebuie făcut dacă pânza de ferăstrău se desprinde după oprire?

Verificați dacă piulița de fixare este suficient de strânsă (filet dreapta). Dacă problema persistă, contactați un electrician specializat. Nu folosiți mașina dacă pânza nu este fixată corect.

Ce tip de întreținere regulată este necesară?

Curățați mașina după fiecare utilizare cu o cârpă umedă și săpun delicat. Verificați periodic starea pânzei de ferăstrău și înlocuiți-o dacă este tocită, crăpată sau deformată. Verificați, de asemenea, insertul basculant și înlocuiți-l dacă este uzat.

Care sunt dimensiunile și greutatea ferăstrăului?

Dimensiunile sunt de 1260 x 700 x 1220 mm, iar greutatea este de 89 kg. Se recomandă fixarea mașinii pe sol pentru a evita răsturnarea.

Ferăstrăul poate fi folosit în interior?

Nu, ferăstrăul pentru bușteni Scheppach HS730 este proiectat numai pentru utilizare în exterior. Nu trebuie expus la ploaie sau umiditate. Asigurați-vă că zona de lucru este bine iluminată și stabilă.

Cum se reglează sensul de rotație al pânzei?

Pentru motoarele trifazate, introduceți o șurubelniță în fanta prevăzută pe gulerul conectorului și rotiți ușor spre stânga sau dreapta. Sensul de rotație trebuie să corespundă săgeții indicate pe capacul de protecție.

MANUAL DE UTILIZARE HS730 SCHEPPACH

Explicația simbolurilor de pe produs

Utilizarea simbolurilor din acest manual trebuie să vă atragă atenția asupra posibilelor riscuri. Simbolurile de securitate și declarațiile care le însoțesc trebuie înțelese exact. Avertizările în sine nu îndepărtează riscurile și nu pot înlocui măsurile corecte pentru prevenirea accidentelor.

	Respectați toate instrucțiunile de siguranță înainte de utilizare!
	Înainte de punerea în funcțiune, citiți și asigurați-vă că înțelegeți întregul text al manualului de utilizare.
	Purtați mănuși de protecție!
	Purtați căști antifonice!
	Purtați protecție pentru ochi!
	Purtați încălțăminte antiderapantă!
	Operarea cu aparatul este permisă doar unei singure persoane.
	Atenție! Nu utilizați aparatul în condiții în umezeală.
	Atenție! Nu interveniți în zona pânzei de ferăstrău! Pericol de vătămare!
	Înainte de reparații, curățare sau de întreținerea curentă a mașinii, scoateți fișa de rețea!
	Țineți copiii departe de zona de lucru!
	Înaltă tensiune, pericol de moarte!
	Aparatele vechi nu se aruncă în gunoiul menajer.
	Este interzisă îndepărtarea sau modificarea dispozitivelor de protecție și de siguranță!
	Produsul este conform cu directivele europene aplicabile.
	Produsul este conform cu directivele sârbe în vigoare.

Cuprins: Pagină:

1. Introducere....305
2. Descrierea aparatului (Fig. 1 - 2)....305
3. Pachetul de livrare 305
4. Utilizarea conformă cu destinația.... 305
5. Indicații generale de securitate 307
6. Date tehnice....309
7. Dezambalarea 310
8. Montajul 310
9. Punerea în funcțiune 310
10. Operare / instrucțiuni de lucru 311
11. Branșamentul electric.... 311
12. Întreținerea curentă .... 312
13. Transportul....313
14. Depozitare....313
15. Eliminarea ca deșeu și revalorificarea 314
16. Remedierea avariilor 314
17. Declarația de conformitate .... 344

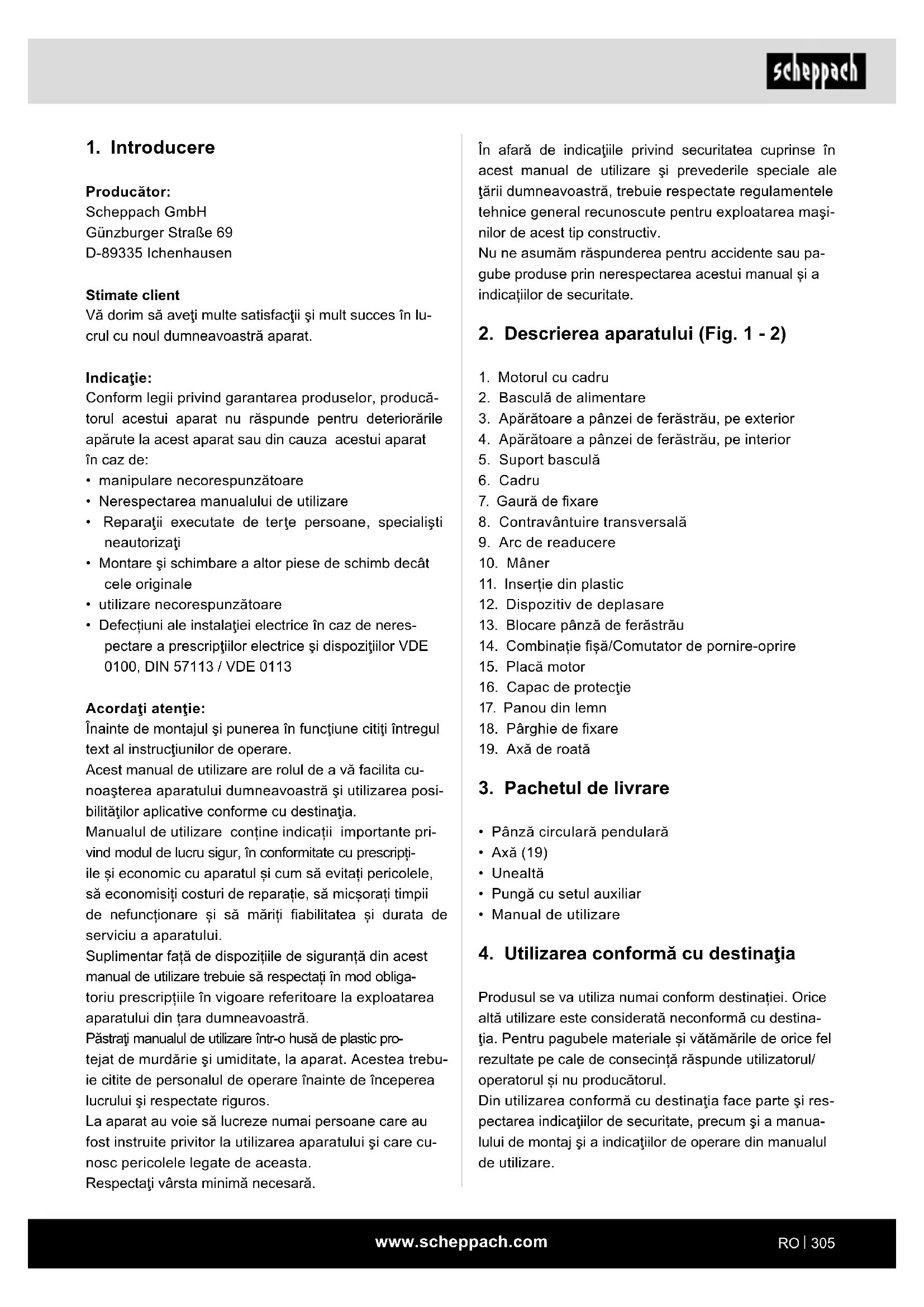

1. Introducere

Producător:

Scheppach GmbH

Vă dorim să aveți multe satisfacții și mult succes în lucrul cu noul dumneavoastră aparat.

Indicație:

Conform legii privind garantarea produselor, producătorul acestui aparat nu răspunde pentru deteriorările apărute la acest aparat sau din cauza acestui aparat în caz de:

• manipulare necorespunzătoare
• Nerespectarea manualului de utilizare
• Reparații executate de terțe persoane, specialiști neautorizați
• Montare și schimbare a altor piese de schimb decât cele originale • utilizare necorespunzătoare
• Defecțiuni ale instalației electrice în caz de nerespectare a prescripțiilor electrice și dispozițiilor VDE 0100, DIN 57113 / VDE 0113

Acordați atenție:

Înainte de montaj și punerea în funcțiune, citiți întregul text al instrucțiunilor de operare.

Acest manual de utilizare are rolul de a vă facilita cunoașterea aparatului dumneavoastră și utilizarea posibilităților aplicative conforme cu destinația.

Manualul de utilizare conține indicații importante privind modul de lucru sigur, în conformitate cu prescripțiile și economic cu aparatul și cum să evitați pericolele, să economisiți costuri de reparație, să micșorați timpii de nefuncționare și să măriți fiabilitatea și durata de serviciu a aparatului.

Suplimentar față de dispozițiile de siguranță din acest manual de utilizare, trebuie să respectați în mod obligatoriu prescripțiile în vigoare referitoare la exploatarea aparatului din țara dumneavoastră.

Păstrați manualul de utilizare într-o husă de plastic, protejat de murdărie și umiditate, la aparat. Acestea trebuie citite de personalul de operare înainte de începerea lucrului și respectate riguros.

La aparat au voie să lucreze numai persoane care au fost instruite privitor la utilizarea aparatului și care cunosc pericolele legate de aceasta.

Respectați vârsta minimă necesară.

În afară de indicațiile privind securitatea cuprinse în acest manual de utilizare și prevederile speciale ale țării dumneavoastră, trebuie respectate regulamentele tehnice general recunoscute pentru exploatarea mașinilor de acest tip constructiv.

Nu ne asumăm răspunderea pentru accidente sau pagube produse prin nerespectarea acestui manual și a indicațiilor de securitate.

2. Descrierea aparatului (Fig. 1 - 2)

1. Motorul cu cadru
2. Basculă de alimentare
3. Apărătoare a pânzei de ferăstrău, pe exterior
4. Apărătoare a pânzei de ferăstrău, pe interior
5. Suport basculă
6. Cadru
7. Gaură de fixare
8. Contravântuire transversală
9. Arc de readucere
10. Mâner
11. Insertie din plastic
12. Dispozitiv de deplasare
13. Blocare pânză de ferăstrău
14. Combinatie fişă/Comutator de pornire-oprire
15. Placă motor
16. Capac de protectie
17. Panou din lemn
18. Pârghie de fixare
19. Axă de roată

3. Pachetul de livrare

• Pânză circulară pendulară - Axă (19) - Unealtă • Pungă cu setul auxiliar • Manual de utilizare

4. Utilizarea conformă cu destinația

Produsul se va utiliza numai conform destinației. Orice altă utilizare este considerată neconformă cu destinația. Pentru pagubele materiale și vătămările de orice fel rezultate pe cale de consecință răspunde utilizatorul/operatorul și nu producătorul.

Din utilizarea conformă cu destinația face parte și respectarea indicațiilor de securitate, precum și a manualului de montaj și a indicațiilor de operare din manualul de utilizare.

Persoanele care operează și întrețin produsul trebuie să fie familiarizate cu acesta și informate cu privire la posibilele pericole.

Modificările aduse produsului exclud complet orice responsabilitate din partea producătorului și orice daune rezultate.

Produsul poate fi utilizat numai cu piese și accesorii originale ale producătorului.

Prescripțiile de securitate, de lucru și de întreținere curentă emise de producător, precum și dimensiunile indicate în Date tehnice trebuie să fie respectate.

Mașina corespunde directivei CE valabile privind echipamentele tehnice.

• Pânza circulară pendulară este concepută ca o stație de operare pentru 1 om și poate fi utilizată numai în spații exterioare.
• Pânza circulară pendulară este un ferăstrău circular transportabil. Ea poate fi utilizată numai pentru tăierea transversală a lemnului de foc cu o basculă de alimentare în conformitate cu datele tehnice.
• Ferăstrăul este construit exclusiv pentru tăierea transversală a lemnului de foc.
• Indiferent de diametrul lemnului, pe basculă poate fi plasată numai 1 piesă.
• Acordați atenție tuturor indicațiilor de securitate și de pericol de pe mașină și mențineți-le în număr complet și în stare bine lizibilă.
• Zona de lucru și zona înconjurătoare a mașinii trebuie să fie eliberată de obiecte străine pentru a preveni accidentele.
• Lemnul care urmează să fie tăiat trebuie să fie întotdeauna lipsit de obiecte străine, cum ar fi cuie și șuruburi.
• Utilizați mașina doar în stare tehnică impecabilă, precum și cu respectarea scopului acesteia, a securității și pericolelor potențiale, respectând instrucțiunile de operare. Remediați (încredințați în vederea remedierii) cu precădere avariile care pot influența securitatea lucrului.
• Prescripțiile respective de prevenire a accidentelor și alte reguli tehnice de securitate generale consacrate trebuie să fie respectate.

Producătorul nu își asumă nici o răspundere pentru avariile cauzate de utilizarea neconformă cu destinația sau pentru manevrarea greșită.

Explicitarea cuvintelor de semnalizare din manualul de utilizare

PERICOL

Cuvânt de semnalizare pentru a indica o situație periculoasă iminentă care, dacă nu este evitată, va avea ca rezultat decesul sau vătămarea gravă.

⚠ AVERTIZARE

Cuvânt de semnalizare pentru a indica o situație potențial periculoasă care, dacă nu este evitată, ar putea avea ca rezultat decesul sau vătămarea gravă.

⚠️ PRECAUȚIE

Cuvânt de semnalizare pentru a indica o situație potențial periculoasă care, dacă nu este evitată, ar putea avea ca rezultat vătămări minore sau moderate.

ATENȚIE

Cuvânt de semnalizare pentru a indica o situație potențial periculoasă care, dacă nu este evitată, ar putea avea drept rezultat daune materiale la produs sau la proprietate/posesie.

Vă rugăm să aveți în vedere că aparatele noastre nu au fost construite având ca destinație utilizarea profesională sau industrială. Nu preluăm garanția dacă aparatul este utilizat în regim profesional sau industrial, precum și la activități la fel de solicitante.

Riscuri reziduale

Mașina este construită după standarde tehnice de actualitate și reguli tehnice de securitate recunoscute. Cu toate acestea, în timpul lucrului pot apărea riscuri reziduale.

- Pericol de vătămare pentru degete și mâini prin pânza de ferăstrău în rotație în caz de ghidare improprie a piesei.

- Vătămări în caz de aruncare a pieselor de lucru în caz de susținere sau ghidare improprie.

• Pericol pentru sănătate datorită zgomotului. Pe parcursul lucrului se depășește nivelul de zgomot admisibil. Purtați neapărat echipamentul personal de protecție, precum căști antiacustice.
• Vătămări prin pânza de ferăstrău defectă. Verificați regulat și înainte de fiecare utilizare integritatea pânzei de ferăstrău.
• Pericol provocat de curentul electric în caz de utilizare a unor conductori electrici de legătură neconformi cu prescripțiile.
• În caz de utilizare a unor accesorii speciale trebuie acordată atenție și citit cu atenție instrucțiunile de operare atașate accesoriului special.
• În plus, există riscuri reziduale care nu sunt evidente, chiar dacă se întreprind toate măsurile preventive.
• Riscurile reziduale pot fi reduse la minimum dacă „indicațiile de securitate” și „utilizarea conformă cu destinația”, precum și instrucțiunile de operare sunt respectate în totalitate.
• Evitați punerea în funcțiune accidentală a produsului: la introducerea fișei în priză este interzisă apăsarea butonului de funcționare. Utilizați unealta de lucru care este recomandată în acest manual de utilizare. Astfel veți obține performanțe optime a produsului dumneavoastră.
• Când produsul este în funcțiune, țineți mâinile la distanță de zona de lucru.

Atenție, pericol de accidentare! Lemnul trebuie să se sprijine întotdeauna pe ambele părți ale pânzei de ferăstrău în prisma basculei. (vezi săgețile; fig. 15a)

5. Indicații generale de securitate

⚠ Avertizare!

Atunci când utilizați unelte electrice, trebuie respectate măsurile de siguranță de bază pentru a elimina riscul de incendiu, electrocutare și vătămare corporală a persoanelor.

- Respectați toate aceste indicații înainte și pe parcursul lucrului cu ferăstrăul.

- Păstrați în siguranță aceste indicații de securitate.

- Protejați-vă împotriva electrocutării!

- Evitați contactul corpului cu piesele împământate.

- Aparatele neutilizate trebuie depozitate într-un loc uscat, închis și departe de accesul copiilor.

- Păstrați uneltele ascuțite și curate, pentru a putea lucra mai bine și mai sigur.

- Verificați periodic cablul uneltei și solicitați înlocuirea acestuia de către un specialist autorizat, în cazul în care există deteriorări.

• Controlați regulat cablurile prelungitoare și înlocuiți-le, dacă sunt deteriorate.
• În aer liber utilizați numai cablul prelungitor avizat în acest scop, marcat corespunzător.
• Concentrați-vă la fiecare operațiune efectuată. Procedați în mod rațional atunci când lucrați. Nu folosiți unealta când sunteți obosit.
• Nu utilizați unelte în cazul în care întrerupătorul nu poate fi pornit și oprit.
• Avertizare! Utilizarea altor unelte de lucru și altor accesorii poate constitui pericol de vătămare pentru dumneavoastră.
• La orice lucrare de reglare și de întreținere curentă, scoateți fișa de rețea.
• Transmiteți indicațiile de securitate tuturor persoanelor care lucrează la mașină.
• Precauție! Pânza de ferăstrău în rotație prezintă un pericol de vătămare a mâinilor și degetelor.
• Mașina este echipată cu un comutator de siguranță împotriva reconectării după căderea de tensiune.
• Înainte de punerea în funcțiune, verificați dacă tensiunea indicată pe plăcuța de fabricație a aparatului coincide cu tensiunea de rețea.
• Dacă este necesar un cablu prelungitor, asigurați-vă că secțiunea transversală a acestuia este suficientă pentru curentul absorbit de ferăstrău. Secțiune minimă 1,5 mm², începând cu o lungime a cablului de 20 m este de 2,5 mm².
• Utilizați tamburul de cablu numai în stare derulată.
• Verificați conducta de racord la rețeaua electrică.
• Nu utilizați cabluri de racord defecte sau deteriorate.
• Nu utilizați cablul pentru tragerea fișei din priză. Protejați cablul împotriva căldurii, uleiului și muchiilor ascuțite.
• Nu expuneți ferăstrăul la ploaie și nu îl utilizați în condiții de umezeală sau de ploaie.
• Asigurați o iluminare corespunzătoare.
• A nu se utiliza în apropierea lichidelor sau gazelor inflamabile.
• Purtați îmbrăcăminte de lucru adecvată! Hainele largi sau bijuteriile pot fi prinse de pânza de ferăstrău care se rotește.
• La efectuarea lucrărilor în aer liber, se recomandă a se purta încălțăminte antiderapantă.
• Dacă aveți păr lung, purtați o plasă pentru păr.
• Evitați o poziție anormală a corpului.
• Personalul de operare trebuie să aibă minim 16 ani.
• Țineți copiii departe de aparat atunci când acesta este conectat la rețeaua electrică.
• Păstrați locul de muncă fără deșeuri de lemn și piese care se află în jur.
• Dezordinea în zona de lucru poate duce la accidente.
• Nu permiteți altor persoane, în special copiilor, să atingă unealta sau cablul de alimentare. Țineți-le departe de locul de muncă.
• Nu distrageți atenția persoanelor care lucrează la mașină.
• Acordați atenție sensului de rotație al motorului și al pânzei de ferăstrău. Utilizați numai pânze de ferăstrău a căror turație maximă admisă nu este mai mică decât turația maximă a axului ferăstrăului circular și a materialului de tăiat.
• După deconectarea sistemului de acționare, pânzele de ferăstrău nu trebuie frânate în niciun caz prin contraapăsare laterală.
• Montați numai pânze de ferăstrău bine ascuțite, fără fisuri și nedeformate.
• Nu utilizați pânze de ferăstrău din oțel rapid înalt aliat (oțel HSS).
• Utilizați numai pânze de ferăstrău recomandate de producător care respectă EN 847-1, cu o indicație de avertizare pentru a vă asigura că lățimea de tăiere nu este mai mică decât grosimea pânzei de bază atunci când schimbați pânza de ferăstrău.
• Pânzele de ferăstrău defectuoase trebuie schimbate imediat.
• Nu utilizați pânze de ferăstrău care nu corespund datelor caracteristice indicate în acest manual de utilizare.
• Este interzisă demontarea sau scoaterea din funcțiune a dispozitivelor de siguranță de la mașină.
• Înlocuiți adaosul de masă uzat.
• Poziția de lucru este întotdeauna în lateral față de pânza de ferăstrău.
• Nu suprasolicitați mașina astfel încât să ajungă în starea de repaus.
• Aveți în vedere ca bucățile de lemn tăiate să nu fie prinse de coroana dințată a pânzei de ferăstrău și aruncate.
• Nu îndepărtați niciodată așchii desprinse, fragmente sau bucăți de lemn blocate în timp ce pânza de ferăstrău este în funcțiune, cu excepția cazului în care se utilizează o tijă de împingere.
• Deconectați mașina pentru a remedia defecțiunile sau pentru a îndepărta bucățile de lemn blocate.
• Scoateți fișa de rețea.
• Înlocuiți adaosul de masă dacă fanta de tăiere cu ferăstrăul nu mai este dreaptă. - Scoateți fișa de rețea.
• Reechipările, precum și lucrările de reglaj, de măsurare și de curățare se execută numai cu motorul deconectat. - Scoateți fișa de rețea.
• Înainte de conectare, verificați dacă cheile și uneltele de reglaj au fost îndepărtate.
• În caz de părăsire a locului de muncă, deconectați motorul și scoateți fișa de rețea.
• Toate dispozitivele de protecție și de siguranță trebuie să fie montate imediat din nou după încheierea reparației sau întreținerii curente.
• Indicațiile de securitate, de lucru și de întreținere curentă ale producătorului, precum și dimensiunile menționate la Date tehnice trebuie respectate.
• Trebuie respectate toate prevederile de prevenire a accidentelor în vigoare și celelalte reguli tehnice generale de securitate consacrate.
• Acordați atenție carnetelor de notițe ale asociației profesionale (VBG 7j).
• Ferăstrăul circular trebuie să fie racordat la o priză de 400 V cu o siguranță generală de 16 A.
• Nu utilizați mașini cu randament redus pentru lucrări dificile.
• Nu utilizați cablul în alte scopuri decât cele pentru care a fost prevăzut!
• Asigurați-vă o poziție stabilă și mențineți-vă în permanență echilibrul.
• Verificați dacă unealta nu a suferit avarii!
• Înainte de utilizarea în continuare a uneltei, verificați riguros funcționarea impecabilă și conformă cu destinația a dispozitivelor de protecție sau a componentelor ușor deteriorate.
• Verificați dacă piesele mobile funcționează impecabil, nu se blochează sau dacă există piese deteriorate. Toate piesele trebuie să fie montate corect și să îndeplinească toate condițiile pentru a asigura funcționarea impecabilă a uneltei.
• Dispozitivele de protecție și piesele deteriorate trebuie să fie reparate sau înlocuite corespunzător într-un atelier de specialitate autorizat, dacă în manualul de utilizare nu este indicat altceva.
• Solicitați înlocuirea întrerupătoarelor deteriorate de către un atelier de service pentru clienți.
• Această unealtă respectă reglementările de siguranță relevante. Reparațiile pot fi efectuate numai de un electrician calificat, folosind piese de schimb originale.
• Dacă este necesar, purtați echipament de protecție personală adecvat. Aceasta ar putea include: – Căști antifonice pentru a evita riscul de pierdere a auzului;
• Protecție respiratorie pentru a evita riscul de inhalare a prafului periculos.

- La manevrarea pânzelor de ferăstrău și a materialelor aspre, purtați mănuși. Pânzele de ferăstrău trebuie transportate într-un recipient ori de câte ori este posibil.

- Operatorul trebuie să fie informat cu privire la condițiile care influențează nivelurile de zgomot (de exemplu, pânze de ferăstrău construite pentru a reduce zgomotul, întreținerea pânzei de ferăstrău și a mașinii).

- Erorile mașinii, inclusiv ale dispozitivelor de siguranță și ale pânzei de ferăstrău, trebuie raportate persoanei responsabile cu siguranța imediat ce sunt descoperite.

- La transportul mașinii, utilizați numai dispozitivele de transport și nu folosiți niciodată dispozitivele de protecție pentru manevrare și transport.

- Toți operatorii trebuie să fie instruiți în mod adecvat cu privire la utilizarea, reglarea și operarea mașinii.

- Nu tăiați cu ferăstrăul materiale care conțin obiecte străine, cum ar fi sârme, cabluri sau cordoane.

- Utilizați numai pânze de ferăstrău ascuțite.

- Mașina trebuie așezată pe o podea orizontală și plană pe parcursul funcționării, iar podeaua din jurul mașinii trebuie să fie plană, bine întreținută și lipsită de resturi precum așchii și piese tăiate.

- Trebuie asigurată o iluminare suficientă, generală sau locală.

- Aranjați stiva de piese și piesele finalizate în apropierea postului normal de lucru al operatorului.

- Familiarizați-vă cu procedurile sigure pentru curățare, întreținere generală și îndepărtarea regulată a așchiilor și a prafului pentru a evita riscul de incendiu.

- Urmați instrucțiunile producătorului pentru utilizarea, reglarea și repararea pânzelor de ferăstrău.

- Acordați atenție turației maxime specificate pe pânzele de ferăstrău.

- Asigurați-vă că flanșele utilizate sunt adecvate pentru destinația de utilizare, conform specificațiilor producătorului.

- Asigurați-vă că dispozitivele de protecție separatoare și alte dispozitive de siguranță necesare pentru funcționarea mașinii sunt montate, în stare bună de funcționare și întreținute corect.

- Expunerea la praf este influențată de tipul de material care urmează să fie tăiat.

Avertizare! Această sculă electrică generează pe parcursul funcționării un câmp electromagnetic. Acest câmp poate în anumite împrejurări să influențeze negativ implanturile medicale active sau pasive.

Pentru a micșora pericolul unor vătămări grave sau mortale, recomandăm persoanelor cu implanturi medicale să consulte medicul și producătorul implantului medical înainte de a folosi scula electrică.

6. Date tehnice

Dimensiuni constructiveL x l x Î	1260 x 700 x 1220 mm
ø pânză de ferăstrău HW 700/30/4,2/ Z42
Masă 89 kg
ø lemn min./max. aprox. 3/24 cm
Lungime lemn min./max. 25/100 cm
Motor 400 V 3~ / 50 Hz
Performanță S1 4000 W
Puterea consumată P1 /regimul de funcționare	4500 W / S6* 20%
Puterea consumată P1 /regimul de funcționare	4200 W / S6* 40%
Turație nominală de mersîn gol	1400 min -1
Siguranță	16 A cu declanșareîntârziată
Tip de protecție IP54
Clasa de protecție 1

Ne rezervăm dreptul asupra modificărilor tehnice!

* Regim de funcționare S6:

Funcționare periodică neîntreruptă cu sarcină intermitentă. Regimul de funcționare se compune dintr-un timp de pornire, un timp cu solicitare constantă și dintr-un timp de mers în gol. Durata ciclului de operație este de 10 min, durata de conectare relativă este 20% sau 40% din durata ciclului de operație.

Valorile caracteristice de zgomot Condiții de măsurare

Valorile indicate sunt valori de emisie și deci nu trebuie să reprezinte concomitent și valori de lucru sigure. Cu toate că există o corelație între nivelurile de emisii și imisii, nu se poate determina cu certitudine de aici dacă sunt necesare măsuri de precauție suplimentare sau nu. Factorii care pot influența nivelul de imisii existent în momentul de față la locul de muncă, includ durata influențelor, caracteristica spațiului de lucru, alte surse de zgomot etc., de ex. numărul mașinilor și a altor proceduri de lucru adiacente.

Valorile de lucru admisibile pot varia de la o țară la alta. Această informație are rolul de a ajuta utilizatorul să efectueze o estimare mai bună a pericolelor și riscurilor.

Zgomot și vibrație

Avertizare: Zgomotul poate avea efecte agravante asupra sănătății dumneavoastră. Dacă zgomotul mașinii depășește 85 dB, vă rugăm să purtați căști antifonice adecvate.

Informații privind zgomotul produs în conformitate cu EN ISO 3744:2010

Valorile caracteristice de zgomot

Nivelul puterii acustice LWA	110,5 dB
Nivelul presiunii acustice LpA	95 dB
Factor de insecuritate KWA/pA	2 dB

7. Dezambalarea

• Deschideți ambalajul și scoateți cu precauție aparatul.
• Înlăturați materialul de ambalat, precum și siguranțele de ambalare și de transport (dacă există).
• Verificați dacă pachetul de livrare este complet.
• Verificați dacă aparatul și accesoriile prezintă deteriorări de la transport.
• Dacă este posibil, păstrați ambalajul până la expirarea perioadei de garanție. Înainte de exploatare, familiarizați-vă cu produsul prin intermediul manualului de utilizare.
• În cazul accesoriilor, precum și a pieselor de uzură și de schimb, utilizați numai piese originale. Piesele de schimb se găsesc la reprezentantul comercial.
• În caz de comenzi, indicați numărul articolului, precum și tipul și anul fabricației produsului.

În acest manual de utilizare am prevăzut pasajele care se referă la securitatea dumneavoastră cu acest simbol: △

ATENȚIE

Aparatul și materialele de ambalat nu sunt jucării pentru copii! Copiii nu au voie să se joace cu sacii din plastic, foliile și piesele mici! Există pericol de înghițire și sufocare!

8. Montajul

Din motive tehnice specifice pentru ambalare, mașina nu este montată complet.

Montarea axei (fig. 3 - 6)

Introduceți axa roții (19) prin orificiul suspensiei axei roții, așa cum se arată în fig. 3. Acestea se află pe partea inferioară a basculei. Apoi, strângeți șuruburile și bucșele în aceeași ordine, așa cum se arată în fig. 4, pe axa roții. Acum împingeți axa roții prin orificiul celeilalte suspensii (Fig. 5), asigurați-vă că canelurile (5a) sunt în interior. Acum împingeți bucșa cu șaiba în lateral, astfel încât bucșa să fie deasupra canelurii. Strângeți știfturile filetate, așa cum este reprezentat în fig. 6. Aveți grijă, bucșele au câte două știfturi filetate.

Montarea roților (fig. 7)

Introduceți ambele roți pe axa deja montată. Fixați fiecare roată cu câte o șaibă de 8,4 și un șurub M8x20.

Montarea unității cu comutator (fig. 8)

Înșurubați unitatea cu comutator pe baza pentru comutator.

9. Punerea în funcțiune

Înainte de punerea în funcțiune acordați atenție indicațiilor de securitate.

• Toate dispozitivele de protecție și auxiliare trebuie să fie montate.
• Verificați dacă inserția basculei este uzată și schimbați-o dacă este necesar.
• Verificați bascula, aceasta trebuie să revină automat la poziția inițială.
• Verificați dacă pânza de ferăstrău este așezată corect și rulează în direcția corectă.

- Lucrările de reechipare, de reglaj, de măsurare și de curățare se execută numai cu motorul deconectat. Scoateți fișa de rețea și așteptați ca scula în rotație să ajungă în starea de repaus.

- Ferăstrăul este construit exclusiv pentru tăierea transversală a lemnului de foc.

- Indiferent de diametrul lemnului, pe basculă poate fi plasată o singură bucată.

- Atenție! Nu tăiați mănunchiuri de lemn sau mai multe bucăți concomitent.

- Așezați bucățile de lemn îndoite în basculă astfel încât partea îndoită spre exterior să fie orientată spre pânza de ferăstrău.

Aveți în vedere ca mașina să stea bine fixată pe un teren ferm.

Indicație!

Pentru securitatea dumneavoastră la locul de muncă împotriva răsturnării sau mișcării, fixați ferăstrăul în podea cu șuruburi sau bolțuri.

10. Operare / instrucțiuni de lucru

⚠️ ATENȚIE!

Înainte de punerea în funcțiune, trebuie să montați complet aparatul!

Mașina este echipată cu un comutator de siguranță, care protejează împotriva reconectării după căderea de tensiune.

Pornirea

Apăsați butonul verde I

Oprirea

Apăsați butonul roșu O

△ Atenție! În timpul și imediat după faza de frânare, motorul vibrează. În această fază, comutatorul nu trebuie acționat. Motorul poate fi repornit doar după ce sunetul de bâzâit a încetat complet.

Direcția de rotire a pânzei de ferăstrău (fig. 10)

Aveți în vedere ca direcția de rotire a pânzei de ferăstrău să coincidă cu direcția de rotire indicată pe capacul de protecție.

La motoarele trifazate, puteți schimba sensul de rotație introducând o șurubelniță în fanta special prevăzută din gulerul fișei și rotind-o ușor spre stânga sau spre dreapta.

Manevrarea coșului de protecție (fig. 16, 17)

• Deschideți capacul de protecție (16).
• Introduceți materialul de tăiat.
• Închideți capacul de protecție (16).
• Bascula de alimentare (2) se înclină spre lama de ferăstrău folosind mânerele (K) și (L), iar materialul de tăiat se taie.
• Apoi, bascula de alimentare (2) se readuce în poziția inițială și se deschide capacul de protecție.
• Se împinge materialul de tăiat înainte și se închide din nou capacul de protecție.

Tăierea

1. Conectați mașina.

2. Așteptați până când pânza de ferăstrău a atins turația maximă. 3. Puneți lemnul în bascula de alimentare. 4. Țineți cu ambele mâini mânerele basculei de alimentare și duceți-le în mod egal spre pânza de ferăstrău, ceea ce va elibera pânza de ferăstrău. 5. Când tăiați cu ferăstrăul, exercitați pe basculă numai presiunea necesară ca turația pânzei de ferăstrău să nu scadă. 6. Îndepărtați lemnul tăiat de pe bascula de alimentare după ce aceasta a revenit la poziția inițială și pânza de ferăstrău este acoperită. Apoi așezați următoarea bucată de lemn deasupra.

Atenție!

Nu lăsați mașina nesupravegheată în timpul funcționării. Deconectați mașina atunci când nu o folosiți și scoateți fișa de rețea.

Dispozitiv de frânare a motorului

Frâna frânează motorul de antrenare a axului de tăiere cu ferăstrăul în interval de 10 secunde.

Dacă procesul de frânare durează mai mult de 10 secunde, mașina nu trebuie să mai fie lăsată în funcțiune, deoarece frâna ar putea fi defectă. Mașina trebuie să fie neapărat decuplată de la alimentarea cu tensiune. Numai un electrician poate efectua depanarea defecțiunii.

11. Branșamentul electric

Motorul electric instalat este racordat pregătit de funcționare. Branșamentul corespunde dispozițiilor în vigoare ale asociațiilor profesionale și din normele DIN. Racordul la rețeaua electrică pus la dispoziție de client, precum și cablul prelungitor utilizat, trebuie să corespundă acestor prescripții.

Motor trifazat 400 V 3~/50 Hz

Tensiune rețea 400 V 3~/50 Hz

Racordul la rețeaua electrică și cablul de prelungire trebuie să fie cu 5 nuclee = 3 P + N + SL - (3/N/PE). Folosiți un dispozitiv de protecție personală portabil (PRCD), dacă rețeaua de alimentare nu furnizează un dispozitiv de protecție pentru curenți vagabonzi (RCD) cu un curent rezidual nominal de max. 0,03A.

Regim de funcționare / Durată de conectare

Motorul electric are dimensiunile pentru regimul de funcționare S6-20% și S6-40%.

S6 = Funcționare continuă cu sarcină intermitentă 20% = Raportat la 10 minute: 2 minute funcționare sub sarcină; 8 minute funcționare în gol

40% = Raportat la 10 minute: 4 minute funcționare sub sarcină; 6 minute funcționare în gol

Conductori de legătură electrici deteriorați

La conductorii de legătură electrici apar în mod frecvent deteriorări ale izolației.

Cauzele sunt:

• Puncte de presiune, când conductorii de legătură trec prin ferestre sau fante de uși.
• Puncte de frângere, din cauza fixării sau ghidării improprii a conductorului de legătură.
• Puncte de tăiere cauzate de trecerea cu vehicule peste conductorii de legătură.
• Deteriorări ale izolației cauzate de smulgerea din priza de perete.
• Fisuri cauzate de învechirea izolației.

Utilizarea conductorilor de legătură electrici care prezintă asemenea deteriorări nu este permisă, ei prezentând pericol de moarte din cauza deteriorării izolației.

Verificați regulat conductorii de legătură electrici pentru a depista eventuale deteriorări. Aveți în vedere ca, la verificare, conductorul de legătură să nu stea suspendat de rețeaua electrică.

Conductorii de legătură electrici trebuie să corespundă dispozițiilor în vigoare ale asociațiilor profesionale și normelor DIN. Utilizați numai conductori de legătură cu identificatorul H 07 RN.

Este obligatoriu ca notația tipului să fie imprimată pe conductorul de legătură.

Cablu prelungitor și siguranță de rețea

• Cablurile prelungitoare trebuie să aibă o secțiune de 1,5 mm² la o lungime până la 25 m și o secțiune de minimum 2,5 mm² la o lungime peste 25 m.
• Racordul la rețeaua electrică este asigurat cu 16A cu declanșare întârziată.

Racorduri și reparații

Racordurile și reparațiile la echipamentul electric pot fi efectuate numai de către un electrician calificat.

În cazul solicitărilor de informații vă rugăm să indicați următoarele date.

• Tipul de curent al motorului - Datele de pe plăcuța de fabricație a mașinii

În caz de returnare a motorului expediați întotdeauna unitatea de acționare completă cu comutatorul.

Acordați atenție indicațiilor de securitate!

12. Întreținerea curentă

Avertizare: Înainte de lucrările de întreținere și reglare, deconectați mașina și scoateți ștecherul.

Păstrați instrucțiunile împreună cu mașina. Păstrați mașina curată.

La curățare, purtați ochelari de protecție.

Curățare:

Precauție: Nu curățați piesele din plastic ale mesei cu agenți agresivi. Se recomandă un detergent delicat pe o cârpă umedă. Nu permiteți pătrunderea apei în mașină.

• Feriți dispozitivele de protecție, fantele pentru aer și carcasa motorului cât mai mult posibil de praf și murdărie. Frecați produsul cu o lavetă curată sau suflați cu aer comprimat la presiune scăzută.
• Vă recomandăm să curățați produsul imediat după fiecare utilizare.
• Curățați regulat produsul după fiecare folosire cu o lavetă umedă și puțin săpun de lubrifiere. Nu folosiți agenți de curățare sau solvenți; aceștia ar putea ataca părțile din plastic ale produsului. Asigurați-vă că nu poate pătrunde apă în interiorul produsului. Intrarea apei crește riscul de electrocutare.

Întreținerea curentă:

• Verificați regulat pânza de ferăstrău. Utilizați numai pânze de ferăstrău bine ascuțite, fără fisuri și nedeformate. Utilizați numai scule care corespund normei europene EN 847-1.
• Înlocuiți imediat inserția basculei care nu mai este în perioada de valabilitate.
• După toate lucrările de întreținere și curățare, verificați toate dispozitivele de siguranță.
• Verificați dacă nu există unelte sau alte piese pe sau în mașină, înainte de a o repune în funcțiune.
• Îndepărtați eventualele blocaje de rumeguș de la evacuare.

După reparație sau întreținere curentă, asigurați-vă că sunt montate toate piesele de siguranță tehnică și că sunt în stare impecabilă. Accesul la piesele cu pericol de vătămare nu este permis altor persoane și copiilor.

Atenție: Conform legislației privind răspunderea pentru produse, nu se acordă garanție pentru daunele care au fost cauzate de reparații necorespunzătoare sau din cauza neutilizării pieselor de schimb originale.

Contactați un punct de service pentru clienți sau un specialist autorizat. Același lucru se aplică și pentru accesorii.

Informații cu privire la service

Trebuie menționat faptul că, în cazul acestui produs, următoarele piese sunt supuse uzurii în conformitate cu utilizarea prevăzută sau uzurii naturale, respectiv că următoarele componente sunt necesare drept consumabile.

Piese de uzură*: Pânza de ferăstrău, inserția basculei

* nu este inclus în mod obligatoriu în pachetul de livrare!

Puteți obține piese de schimb și accesorii de la centrul nostru de service. În acest scop, scanați codul QR de pe pagina de titlu.

Schimbarea pânzei de ferăstrău (fig. 11 - 15)

⚠ Deconectați fișa de rețea înainte de a schimba pânza de ferăstrău.

⚠ Pericol de tăiere! Pânza de ferăstrău este grea și poate aluneca.

Pentru schimbarea pânzei de ferăstrău, purtați mănuși de protecție.

- Nu utilizați pânze de ferăstrău din oțel HSS.

- Nu utilizați pânze de ferăstrău fisurate sau altele care și-au modificat forma.

- Utilizați numai pânze de ferăstrău bine ascuțite.

⚠ Pericol de provocare a arsurilor! Pânza de ferăstrău este încă fierbinte la scurt timp după tăiere.

1. Țineți în continuare ferm bascula și scoateți splintul elastic (fig. 11, A).
2. Slăbiți piulițele hexagonale (fig. 12 B), țineți bine bascula și trageți ghidajul basculei (fig. 12 C) de pe știftul filetat (fig. 12 D).
3. Coborâți bascula lent în direcția solului.
4. Securizați pânza de ferăstrău cu știftul de blocare (fig. 13, 14), prin rotirea în sens antiorar.
5. Slăbiți șurubul (fig. 14, E).
6. Scoateți șaiba (fig. 14, F), flanșa pânzei de ferăstrău anterioare (fig. 14, G) și pânza de ferăstrău (fig. 14, H).
7. Curățați flanșa pânzei de ferăstrău.
8. Așezați o pânză de ferăstrău nouă sau ascuțită. Asigurați-vă că pânza de ferăstrău este în direcția corectă: săgeata de pe capacul de protecție și săgeata de pe pânza de ferăstrău trebuie să fie orientate în aceeași direcție!
9. Introduceți din nou flanșa anterioară a pânzei de ferăstrău și șaiba.
10. Fixați pânza de ferăstrău cu șurubul.
11. Strângeți cele două șaibe pe bolțul de prindere (fig. 15, I).
12. Ridicați bascula și ghidați bolțul de prindere în orificiu (fig. 15, J).
13. Ghidați din nou ghidarea basculei (fig. 12 C) pe stiftul filetat (fig. 12 D) și fixați-o cu o piuliță hexagonală (fig. 12 B).
14. Introduceți splintul elastic (fig. 11, A) prin bolțul de prindere (fig. 15, I).
15. Îndepărtați stiftul de blocare (Fig. 13, 14).

Schimbarea insertiei din plastic

Înlocuiți imediat inserțiile din plastic uzate sau deteriorate (Fig. 1, 11).

1. Slăbiți șuruburile insertiei din plastic și scoateți-le.
2. Introduceți noua inserție din plastic și înșurubați-o ferm.

13. Transportul

Transport (fig. 9)

Aduceți bascula în poziția de transport și asigurați-o cu pârghia de fixare (18) Fig. 2.

Înclinați ușor ferăstrăul pe roți, astfel încât să îl puteți deplasa cu ușurință. Pentru a face acest lucru, încărcați puntea roții cu piciorul și trageți mașina spre dvs. de mâner.

Atenție! Ferăstrăul poate fi utilizat numai dacă toate cele patru picioare sunt pe sol.

14. Depozitare

Depozitați aparatul și accesoriile acestuia într-un loc întunecat, uscat, ferit de îngheț și inaccesibil pentru copii. Temperatura optimă de depozitare se situează între 5 și 30 °C. Păstrați unealta electrică în ambalajul original. Acoperiți aparatul pentru a-l proteja de praf sau umiditate. Păstrați manualul de utilizare împreună cu produsul.

15. Eliminarea ca deșeu și revalorificarea

Indicații referitoare la ambalaj

Materialele de ambalare sunt reciclabile. Vă rugăm să eliminați ambalajele ca deșeu, în mod ecologic.

Indicații referitoare la Legea privind echipamentele electrice și electronice (ElektroG)

Echipamentele uzate electrice și electronice nu reprezintă gunoi menajer și trebuie colectate separat, respectiv eliminate ca deșeu!

• Bateriile sau acumulatorii uzați care nu sunt încorporați în aparatul uzat trebuie îndepărtați fără a fi distruși înainte de predarea acestora! Eliminarea ca deșeu a acestora este reglementată de Legea privind bateriile.
• Deținătorii, respectiv utilizatorii echipamentelor electrice și electronice sunt obligați prin lege să le returneze după folosire.
• Utilizatorul final este personal responsabil de ștergerea datelor sale cu caracter personal din echipamentul uzat care trebuie eliminat ca deșeu!
• Simbolul pubelei de gunoi barate cu două linii în formă de X înseamnă că echipamentele electrice și electronice nu pot fi aruncate la gunoiul menajer.

- Echipamentele electrice și electronice pot fi predate gratuit la următoarele puncte:

• Puncte publice de eliminare sau colectare a deșeurilor (de exemplu, curțile clădirilor municipale).
• Puncte de vânzare ale echipamentelor electronice (fizice sau online), în cazul în care distribuitorii sunt obligați să primească produsele spre a fi colectate sau dacă oferă în mod voluntar acest serviciu.
• Puteți preda gratuit către producător, fără a fi necesară achiziționarea în prealabil a unui echipament nou, sau către un alt punct de colectare autorizat din apropierea dvs. până la trei echipamente electrice uzate din fiecare tip de echipament, cu o lungime laterală de maximum 25 de centimetri.
• Puteți afla care sunt condițiile suplimentare de colectare ale producătorului și distribuitorului la serviciul de asistență a clienților respectiv.

- În cazul în care un producător livrează un echipament electronic nou către o gospodărie privată, echipamentul electric uzat va fi colectat gratuit, la cererea utilizatorului final. În acest scop, contactați serviciul de asistență a clienților al producătorului.

- Acestea se aplică doar pentru aparatele care sunt instalate și achiziționate în țările Uniunii Europene și care sunt supuse Directivei Europene 2012/19/UE. Este posibil ca în țările din afara Uniunii Europene să se aplice alte dispoziții pentru eliminarea ca deșeu a echipamentelor electrice și electronice uzate.

16. Remedierea avariilor

Tabelul următor prezintă simptomele de eroare și descrie modul în care puteți remedia situația dacă produsul nu funcționează corect. Dacă nu reușiți să localizați și să eliminați problema, contactați atelierul dumneavoastră de service.

Vă rugăm să rețineți: Deconectați întotdeauna mașina înainte de aplicarea măsurilor de întreținere sau reparație.

Defecțiune Cauza posibilă Remediere
Pânza de ferăstrău se desprinde după deconectarea motorului	Piulița de fixare nu este strânsă suficient	Strângeti piulița de fixare; filet pe dreapta
Motorul nu pornește leșire din funcțiune a siguranței de rețeaCablul prelungitor defectMotorul sau comutatorul defect		Verificați siguranța de rețeaSchimbați cablul prelungitorDispuneți verificarea de către un specialist electrician
Motorul are sensul de rotație greșit	Faze inversate	Inversați fazele (consultați Fig. 10)
Motorul nu are putere, siguranța reacționează	Secțiunea cablului prelungitor este insuficientăSuprasolicitare din cauza pânzei de ferăstrău tocite	A se vedea Branșamentul electricSchimbați pânza de ferăstrău
Suprafețe cu arsuri pe suprafața de tăiere	Pânză de ferăstrău tocităPânză de ferăstrău greșită	Ascuțiți, schimbați pânza de ferăstrăuÎnlocuiti pânza de ferăstrău

Defectele evidente trebuie raportate în termen de 8 zile de la primirea bunurilor, altfel cumpărătorul pierde toate cererile pentru astfel de defecte. Oferim o garanție pentru mașinile noastre, cu un tratament adecvat, pe durata unei garanții implicite de la data livrării, astfel încât vom înlocui gratuit fiecare parte care, în acel moment, se dovedește a fi defectuoasă din cauza materialului sau a manoperei. Pentru părțile care nu sunt produse de noi, oferim doar garanția pe care o avem dreptul să o cerem de la furnizori. Costurile pentru montarea pieselor noi sunt suportate de cumpărător. Conversia, reducerea creanțelor și alte cereri de despăgubire sunt excluse.
