NAUDOJIMO INSTRUKCIJA HS730 SCHEPPACH

Ant gaminio esančių simbolių aiškinimas

Šiame žinyne naudojami simboliai turi atkreipti Jūsų dėmesį į galimą riziką. Saugos simboliai ir jų paaiškinimai turi būti aiškiai suprasti. Patys įspėjimai rizikos nepašalina ir negali pakeisti tinkamų nelaimingų atsitikimų prevencijos priemonių.

	Prieš naudodami atsižvelkite j visus saugos nurodymus!
	Prieš pradėdami eksploatuoti perskaitykite visą naudojimo instrukcijos tekstą ir jj supraskite.
	Mūvėkite apsaugines pirštines!
	Naudokite klausos apsaugą!
	Naudokite akių apsaugą!
	Avėkite neslidžius batus!
	Įrenginį leidžiama valdyti tik vienam asmeniui.
	Dėmesio! Nenaudokite įrenginio šlapioje vietoje.
	Dėmesio! Nekiškite rankų į pjūklo geležtės sritį! Pavojus susižaloti!
	Prieš atlikdami įrenginio remonto, valymo ir techninės priežiūros darbus, ištraukite tinklo kiš-tuką!
	Liepkite vaikams pasišalinti iš darbo zonos!
	Aukštoji įtampa, pavojus gyvybei!
	Nemeskite senų prietaisų į buitines atliekas.
	Neišmontuokite bei nemodifikuokite apsauginių ir saugos įtaisų!
	Gaminys atitinka galiojančias Europos direktyvas.
	Gaminys atitinka galiojančias Serbijos gaires.

Turinys: Puslapis:

1. lvadas.... 198
2. Irenginio aprašymas (1–2 pav.) 198
3. Komplektacija 198
4. Naudojimas pagal paskirtį 198
5. Bendrieji saugos nurodymai....200
6. Techniniai duomenys 202
7. Išpakavimas....202
8. Montavimas....203
9. Eksploatacijos pradžia....203
10. Valdymas / darbo nurodymai....203
11. Elektros prijungimas 204
12. Techninė priežiūra 205
13. Transportavimas 206
14. Laikymas....206
15. Utilizavimas ir pakartotinis atgavimas 206
16. Sutrikimų šalinimas....207
17. Atitikties deklaracija.... 343

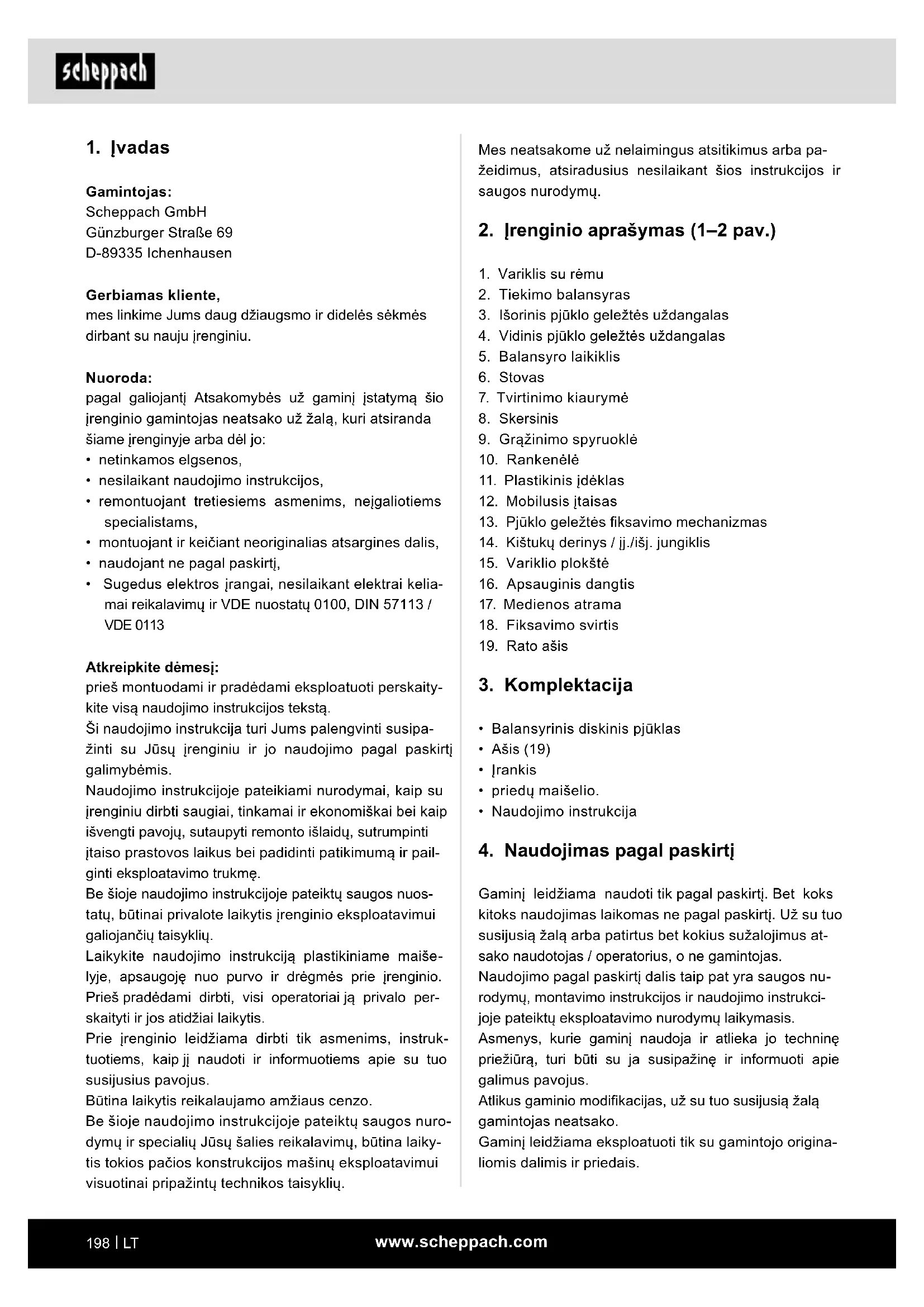

1. Ivadas

Gamintojas:

Scheppach GmbH

mes linkime Jums daug džiaugsmo ir didelės sėkmės dirbant su nauju jrenginiu.

Nuoroda:

pagal galiojanti Atsakomybės už gaminį įstatymą šio įrenginio gamintojas neatsako už žalą, kuri atsiranda šiame įrenginyje arba dėl jo:

• netinkamos elgsenos,
- nesilaikant naudojimo instrukcijos,
- remontuojant tretiesiems asmenims, neigaliotiems specialistams,
• montuojant ir keičiant neoriginalias atsargines dalis,
- naudojant ne pagal paskirti,
- Sugedus elektros jrangai, nesilaikant elektrai kelia-mai reikalavimų ir VDE nuostatų 0100, DIN 57113 / VDE 0113

Atkreipkite dèmesj:

prieš montuodami ir pradėdami eksploatuoti perskaity-kite visą naudojimo instrukcijos tekstą.

Ši naudojimo instrukcija turi Jums palengvinti susipa-žinti su Jūsų įrenginiu ir jo naudojimo pagal paskirtį galimybėmis.

Naudojimo instrukcijoje pateikiami nurodymai, kaip su jrenginiu dirbti saugiai, tinkamai ir ekonomiškai bei kaip išvengti pavojų, sutaupyti remonto išlaidų, sutrumpinti įtaiso prastovos laikus bei padidinti patikimumą ir pailginti eksploatavimo trukmę.

Be šioje naudojimo instrukcijoje pateiktų saugos nuostatų, būtinai privalote laikytis įrenginio eksploatavimui galiojančių taisyklių.

Laikykite naudojimo instrukciją plastikiniame maišelyje, apsaugoję nuo purvo ir drėgmės prie įrenginio. Prieš pradėdami dirbti, visi operatoriai ją privalo perskaityti ir jos atidžiai laikytis.

Prie jrenginio leidžiama dirbti tik asmenims, instruktuotiems, kaip jj naudoti ir informuotiems apie su tuo susijusius pavojus.

Būtina laikytis reikalaujamo amžiaus cenzo.

Be šioje naudojimo instrukcijoje pateiktų saugos nurodymų ir specialių Jūsų šalies reikalavimų, būtina laikytis tokios pačios konstrukcijos mašinų eksploatavimui visuotinai pripažintų technikos taisyklių.

Mes neatsakome už nelaimingus atsitikimus arba pa- žeidimus, atsiradusius nesilaikant šios instrukcijos ir saugos nurodymų.

2. Irenginio aprašymas (1–2 pav.)

1. Variklis su rêmu
2. Tiekimo balansyras
3. Išorinis pjūklo geležtės uždangalas
4. Vidinis pjūklo geležtės uždangalas
5. Balansyro laikiklis
6. Stovas
7. Tvirtinimo kiaurymė
8. Skersinis
9. Gražinimo spyruoklė
10. Rankenèlè
11. Plastikinis jdėklas
12. Mobilusis įtaisas
13. Pjūklo geležtės fiksavimo mechanizmas
14. Kištukų derinys / jj./išj. jungiklis
15. Variklio plokště
16. Apsauginis dangtis
17. Medienos atrama
18. Fiksavimo svirtis
19. Rato ašis

3. Komplektacija

• Balansyrinis diskinis pjūklas
• Ašis (19)
- Irankis
- priedų maišelio.
- Naudojimo instrukcija

4. Naudojimas pagal paskirti

Gaminj leidžiama naudoti tik pagal paskirtj. Bet koks kitoks naudojimas laikomas ne pagal paskirtj. Už su tuo susijusia žalą arba patirtus bet kokius sužalojimus at-sako naudotojas / operatorius, o ne gamintojas.

Naudojimo pagal paskirti dalis taip pat yra saugos nu-rodymu, montavimo instrukcijos ir naudojimo instrukci-joje pateiktu eksploatavimo nurodymu laikymasis.

Asmenys, kurie gaminj naudoja ir atlieka jo techninę priežiūrą, turi būti su ja susipažinę ir informuoti apie galimus pavojus.

Atlikus gaminio modifikacijas, už su tuo susijusią žalą gamintojas neatsako.

Gaminj leidžiama eksploatuoti tik su gamintojo originaliomis dalimis ir priedais.

Laikykitės gamintojo saugos, darbo ir techninės priežiūros reikalavimų bei techniniuose duomenyse nurodytų matmenų.

Mašina atitinka galiojančia EB Mašinų direktyvą.

• Siaurapjūklis skirtas valdyti 1 asmeniui ir naudoti tik išorinėje srityje.
• Balansyrinis diskinis pjūklas yra mobilus diskinis pjūklas. Jis naudojamas malkoms skersai perpjauti su tiekimo balansyru pagal techninius duomenis.
• Pjūklas sukonstruotas tik malkoms skersai pjauti.
• Nepriklausomai nuo medžio skersmens, ant balansyro galima deti tik 1 ruošinj.
• Būtina laikytis visų ant mašinos esančių saugos ir pavojų nuorodu, kurios turi būti gerai įskaitomos.
• Mašinos darbo zonoje ir aplinkoje neturi būti trukdančių svetimkūnių, kad būtų išvengta nelaimingų atsitikimų.
• Iš esmės, ruošiniuose, kuriuos reikia perpjauti, neturi būti svetimkūnių, pvz., vinių ir varžtų.
• Naudokite tik techniškai nepriekaištingos būklės mašiną ir tik pagal paskirtį, atsižvelgdami į saugą ir pavojus bei laikydamiesi naudojimo nurodymų. Ypač nedelsdami pašalinkite (paveskite pašalinti) sutrikimus, galinčius paveikti saugą.
• Būtinai laikykitės galiojančių nelaimingų atsitikimų prevencijos taisyklių ir kitų visuotinai pripažintų saugumo technikos taisyklių.

Gamintojas neatsako už žalą, patirtą naudojant ne pagal paskirtį arba netinkamai.

Signalinių žodžių aiškinimas naudojimo instrukcijoje.

⚠️ PAVOJUS

Signalinis žodis, žymintis tiesioginę pavojingą situaciją, kurios nevengiant pasekmė bus mirtini arba sunkūs sužalojimai.

⚠️ ISPĖJIMAS

Signalinis žodis, žymintis galimai pavojingą situaciją, kurios nevengiant pasekmė gali būti mirtini arba sunkūs sužalojimai.

⚠️ ATSARGIAI

Signalinis žodis, žymintis galimai pavojingą situaciją, kurios nevengiant pasekmė bus lengvi arba vidutinio sunkumo sužalojimai.

DÉMESIO

Signalinis žodis, žymintis galimai pavojingą situaciją, kurios nevengiant pasekmė gali būti ga-minio arba turto / nuosavybės apgadinimas.

Atkreipkite dėmesį į tai, kad mūsų įrenginiai nėra skirti naudoti komerciniams, amatiniams arba pramoniniams tikslams. Mes neteikiame garantijos, kai aparatas naudojamas komercinėse, amatininkų arba pramoninėse įmonėse arba panašiems darbams.

Liekamosios rizikos

Mašina pagaminta pagal technikos lygj ir pripažintas saugumo technikos taisykles. Tačiau dirbant galima pavienė liekamoji rizika.

• Pirštu ir ranku sužalojimo pavojus dėl besisukančios pjūklo geležtės netinkamai kreipiant ruošinį.
• Pavojus susižaloti dėl nusviesto ruošinio netinkamai laikant arba kreipiant.
• Pavojus sveikatai dėl triukšmo. Dirbant viršijamas leistinas triukšmo lygis. Būtinai naudokite asmenines apsaugines priemones, pavyzdžiui, klausos apsaugą.
• Pavojus dėl pažeistos pjūklo geležtės. Reguliariai ir prieš kiekvieną naudojimą tikrinkite, ar pjūklo geležtė nepažeista.
• Pavojus dėl elektros srovės naudojant netinkamus elektros prijungimo laidus.
• Naudojant specialius priedus, reikia laikytis prie specialių priedų pridėtos naudojimo instrukcijos ir ją atidžiai perskaityti.
• Be to, nepaisant visų priemonių, kurių buvo imtasi, galima neakivaizdi liekamoji rizika.
• Liekamąsias rizikas galima sumażinti, jei bus laikomasi saugos nurodymų ir bus naudojama pagal pa-skirtį bei bus laikomasi visos naudojimo instrukcijos.
• Stenkitės nepaleisti gaminio atsitiktinai: kištuką kišdami į kištukinį lizdą, nepaspauskite paleidimo mygtuko. Naudokite įstatomą įrankį, kuris rekomenduojamas šioje naudojimo instrukcijoje. Taip Jūsų gaminys pasieks optimalią galią.

- Kai gaminys eksploatuojamas, laikykite savo rankas toliau nuo darbo zonos.

Dèmesio: nelaimingų atsitikimų pavojus! Mediena turi priglusti abiejose pjūklo geležtės pusėse balansy-ro prizmėje. (žr. rodykles, 15a pav.)

5. Bendrieji saugos nurodymai

⚠️ Ispėjimas!

jei naudojate elektrinius įrankius, laikykitės pagrindinių saugos taisyklių, kad išvengtumėte gaisro, elektros smūgio ir asmenų sužalojimo pavojaus.

• Prieš dirbdami su pjūklu ir darbo su juo metu, laikykitės visų šių nurodymų.
• Padėkite šiuos saugos nurodymus į saugią vietą.
• Apsisaugokite nuo elektros smūgio!
• Stenkitės nesiliesti prie jžemintų dalių.
• Nenaudojamus jrenginius reikėtų laikyti sausoje, užrakintoje ir vaikams nepasiekiamoje vietoje.
• įrankiai turi būti aštrūs ir švarūs, kad būtų galima dirbti geriau ir saugiau,
• Reguliariai tikrinkite įrankio kabelį ir, jei jis pažeistas, paveskite jį pakeisti pripažintam specialistui.
• Reguliariai tikrinkite ilginamuosius kabelius ir, jei jie pažeisti, juos pakeiskite.
• Naudokite lauke tik tam skirtus, atitinkamai pažymėtus ilginamuosius kabelius.
• Žiūrėkite, ką darote. Pradėkite dirbti apgalvotai. Nenaudokite įrankio, jei esate pavargę.
• Nenaudokite įrankių, kurių jungiklis nejsijungia arba neišsijungia.
• Įspėjimas! Naudojant kitus įstatomus įrankius ir priedus, galima susižaloti.
• Atlikdami nustatymo ir techninės priežiūros darbus, ištraukite tinklo kištuką.
• Perduokite saugos nuorodas visiems prie mašinos dirbantiems asmenims.
• Atsargiai! Besisukanti pjūklo geležtė gali sužaloti rankas ir pirštus.
• Mašinoje sumontuotas saugos jungiklis, skirtas apsaugoti nuo pakartotinio jjungimo nutrūkus įtampos tiekimui.
• Prieš pradėdami eksploatuoti, patikrinkite, ar specifikacijų lentelėje nurodyta įtampa sutampa su tinklo įtampa.
• Jeigu reikia ilginamojo kabelio, tuomet jsitikinkite, kad jo skerspjūvio pakanka pjūklo vartojamai elektros srovei. Mažiausiasis skerspjūvis 1,5 mm², nuo 20 m kabelio ilgio 2,5 mm².

• Kabelio būgną naudokite tik išvynioję.

• Patikrinkite prijungimo prie tinklo laidą.

• Nenaudokite netinkamų arba pažeistų jungiamųjų laidų.
• Nenaudokite kabelio, norėdami ištraukti kištuką iš kištukinio lizdo. Apsaugokite kabelį nuo karščio, alyvos ir aštrių briaunų.
• Nepalikite pjūklo lyjant lietui ir nenaudokite mašinos drėgnoje arba šlapioje aplinkoje.
  • Pasirūpinkite geru apšvietimu.
• Nepjaukite šalia degių skysčių arba duju.
• Vilkėkite tinkamus darbinius drabužius! Plačius drabužius arba papuošalus gali pagriebti besisukanti pjūklo geležtė.
• Dirbant lauke, rekomenduojama avėti neslidžiais batais.
• Ant ilgų plaukų užsidėkite plaukų tinklelj.
• Venkite nestandartinės laikysenos.
• Operatoriai turi būti ne jaunesni nei 16 metu.
• Neleiskite vaikams artintis prie prietaiso, kuris pri-jungtas prie tinklo.
• Žiūrėkite, kad darbo vietoje nebūtų medienos atliekų ir aplink negulėtų dalys.
• Netvarkos darbo zonoje pasekmė gali būti nelaimingi atsitikimai.
• Neleiskite kitiems asmenims, ypač vaikams, liestis prie įrankio arba tinklo kabelio. Žiūrėkite, kad jie būtų toliau nuo darbo vietos.
• Neblaškykite prie mašinos dirbančių asmenų.
• Atkreipkite dėmesį i variklio ir pjūklo geležtės sukimosi kryptį. Naudokite tik pjūklo geležtes, kurių didžiausiasis sūkių skaičius yra ne mažesnis už maksimalų diskinio pjūklo suklio ir pjaunamos medžiagos greitį.
• Išjunge pavarą, jokiu būdu nestabdykite pjūklo geležčių, spausdami i šoną.
• Montuokite tik gerai išgaląstas, nejtrūkusias ir ne- deformuotas pjūklo geležtes.
• Nenaudokite diskinio pjūklo geležčių iš gausiai le-giruoto greitapjovio plieno (HSS plieno).
• Naudokite tik gamintojo rekomenduojamas ir EN 847-1 atitinkančias pjūklo geležtes, atsižvelgdami jispėjamąą nuorodą, kad keičiant pjūklo geležte pjo-vimo plotis negali būti mažesnis už pjūklo geležtės pagrindinės geležtės storj.
• Pažeistas pjūklo geležtes nedelsdami pakeiskite.
• Nenaudokite pjūklo geležčių, kurios neatitinka šiuose naudojimo nurodymuose nurodytų techninių duomenų.
• Neišmontuokite ir nepadarykite netinkamais naudoti mašinos saugos įtaisų.

• Pakeiskite susidėvėjusi stalo jdėklą.

• Darbinė padėtis visada šone nuo pjūklo geležtės.

• Neapkraukite mašinos tiek, kad ji sustotu.
• Atkreipkite dėmesį į tai, kad nupjautų medžio gabalų nepagriebtų ir nenusviestų pjūklo geležtės krumpliuotasis vainikas.
• Veikiant pjūklo geležtei, niekada nešalinkite atplaišų, pjuvenų arba jstrigusių medžio dalių, išskyrus, kai naudojamas stūmiklis.
• Norėdami pašalinti sutrikimus arba ištraukti įstri-gusią medieną, mašiną išjunkite. - Ištraukite tinklo kištuką. -
• Susidėvėjus pjūklo tarpui, pakeiskite stalo įdėklą.
• Ištraukite tinklo kištuką. -
• Permontavimo, nustatymo, matavimo ir valymo darbus atlikite tik išjunge variklj. - Ištraukite tinklo kištuką. -
• Prieš jjungdami patikrinkite, kad būtų pašalinti raktai ir nustatymo įrankiai.
• Prieš pasišalindami iš darbo vietos, išjunkite variklj ir ištraukite tinklo kištuką.
• Baigę remonto arba techninės priežiūros darbus, vėl iš karto sumontuokite visus apsauginius ir saugos įtaisus.
• Laikykitės gamintojo saugos, darbo ir techninės priežiūros nuorodu bei techniniuose duomenyse nurodytu matmenų.
• Būtinai laikykitės tam tikrų nelaimingų atsitikimų prevencijos taisyklių ir kitų, visuotinai pripažintų saugumo technikos taisyklių.
• Atkreipkite dėmesį i profesinių sajungų atmintines (VBG 7j).
• Diskinį pjūklą reikia prijungti prie 400 V kištukinio lizdo su lydžiuoju 16 A saugikliu.
• Sunkiems darbams nenaudokite mažos galios mašinų.
  • Nenaudokite kabelio tam neskirtiems tikslams!
• Stovėkite stabiliai ir visada išlaikykite pusiausvyrą.
• Patikrinkite įrankį, ar nėra galimų pažeidimų.
• Prieš tolesnį įrankio naudojimą apsauginius įtaisus arba šiek tiek pažeistas dalis reikia kruopščiai patikrinti, ar jos nepriekaištingai ir pagal paskirtį veikia.
• Patikrinkite, ar judančios dalys nepriekaištingai veikia ir nestringa, ar dalys nepažeistos. Visos dalys turi būti tinkamai sumontuotos ir įvykdyti visas sąlygas, kad būtų užtikrintas nepriekaištingas įrankio eksploatavimas.

• Pažeistus apsauginius įtaisus ir dalis pagal paskirtį turi suremontuoti arba pakeisti pripažintos specializuotos dirbtuvės, jei naudojimo instrukcijoje nenurodyta kitaip.

• Paveskite pažeistą jungiklj pakeisti klientų aptarnavimo dirbtuvėms.

• Šis įrankis atitinka tam tikras saugos nuostatas. Remontuoti leidžiama tik kvalifikuotam elektrikui, naudojant originalias atsargines dalis. Kitais atvejais naudotojas gali patirti nelaimingų atsitikimų.
• Jei reikia, naudokite tinkamas asmenines apsaugines priemones. Jas galėtų sudaryti:
• klausos apsauga, skirta rizikai apkursti mažinti;
• kvėpavimo apsauga, skirta rizikai įkvėpti pavojingų dulkių mažinti.
• Naudodami pjūklo geležtes ir neapdorotus ruošinius, mūvėkite pirštines. Pjūklo geležtes neškite, kas visada yra praktiška, talpykloje.
• Operatorių reikia informuoti apie sąlygas, veikiančias triukšmo vertes (pvz., pjūklo geležtes, kurios buvo sukonstruotos susidarančiam triukšmui sumažinti, pjūklo geležtės ir mašinos priežiūrą).
• Aptikę mašinos, tame tarpe ir apsauginiu įtaisų bei pjūklo geležtės, klaidų, apie tai informuokite už sau-gą atsakingą asmenį.
• Transportuodami mašiną, naudokite tik transportavimo įtaisus bei niekada nenaudokite apsauginių įtaisų manipuliavimui ir transportavimui.
• Visi operatoriai turi būti pakankamai apmokyti, kaip naudoti, nustatyti ir valdyti mašiną.
• Nepjaukite pjaunamos medžiagos, kurioje yra sve-timkūnių, pvz., vielų, kabelių arba virvių.
• Naudokite tik aštrias pjūklo geležtes.
• Vykstant eksploatavimui, mašina turi stovėti ant horizontalaus, lygaus pagrindo, o grindys aplink mašiną turi būti lygios, gerai techniškai prižiūrėtos ir ant jų neturi būti atlieku, pvz., pjuvenų ir nupjautų ruošinių.
• Turi būti pakankamas bendras arba vietinis apšvietimas.
• Ruošinių rietuvę, kurią reikia apdirbti, ir apdirbtus ruošinius dékite šalia įprastos operatoriaus darbo vietos.
• Isisavinkite saugius valymo, einamosios priežiūros ir reguliaraus pjuvenų bei dulkių šalinimo veiksmus, kad būtų išvengta gaisro rizikos.
• Laikykitės gamintojo instrukcijos, kaip naudoti, nu- statyti ir remontuoti pjūklų geležtes.
• Atsižvelkite į ant pjūklų geležčių nurodytą maksimalų sūkių skaičių.
• Isitikinkite, kad naudojamos jungès tinkamos naudojimo tikslui, kaip nurodè gamintojas.
• Įsitikinkite, kad sumontuoti mašinai eksploatuoti reikalingi apsaugai ir kiti saugos įtaisai, jie yra geros eksploatacinės būklės ir tinkamai techniškai prižiūrėti.

- Dulkių ekspozicijai reikšmės turi pjaunama medžiaga.

Įspėjimas! Eksploatuojant šis elektrinis įrankis sudaro elektromagnetinį lauką. Tam tikromis aplinkybėmis šis laukas gali veikti aktyvius arba pasyvius medicininius implantus. Norint sumažinti rimtų arba mirtinų sužalo-jimų pavojų, prieš naudojant elektrinį įtaisą, asmenims su medicininiais implantais rekomenduojame pasikonsultuoti su savo gydytoju arba medicininių implantų gamintoju.

6. Techniniai duomenys

Konstrukciniai matmenys, ilgis x plotis x aukštis 1260 x 700 x 1220 mm

Pjūklo geležtės HW ø 700/30/4,2/ Z42
Svoris 89 kg
Min./maks. medienos ø apie 3/24 cm
Min./maks. medienos ilgis 25/100 cm
Variklis 400 V 3~ / 50 Hz
Galia S1	4000 W
Imamoji galia P1 / darbo režimas	4500 W / S6* 20 %
Imamoji galia P1 / darbo režimas	4200 W / S6* 40%
Vardinis sūkių skaičius tuščiaja eiga	1400 min. ^-1
Saugiklis	16 A lydusis
Apsaugos laipsnis	IP54
Apsaugos klasė	1

Pasiliekame teisę atlikti techninius pakeitimus!

\* Darbo režimas S6:

Nepertraukiamas periodinis režimas su kintamaja apkrova. Režimą sudaro paleidimo laikas, laikas su nuolatine apkrova ir laikas tuščiaja eiga. Ciklo trukmė yra 10 min., santykinė jungimo trukmė – 20 % arba 40 % ciklo trukmės.

Triukšmo vertės

Matavimo sąlygos

Nurodytos vertės yra emisijos vertės, taigi, neprivalo iš karto atspindėti saugių darbinių verčių. Nors tarp emisijos ir imisijos lygių yra ryšys, tačiau iš to nega-lima patikimai nustatyti, ar papildomos atsargumo priemonės reikalingos, ar ne.

Veiksnius, kurie gali veikti šiuo metu darbo vietoje esantį imisijos lygį, sudaro poveikio trukmė, darbinės patalpos savybės, kiti triukšmo šaltiniai ir t. t., pvz., mašinų ir gretimų procesų skaičius. Leistinos vertės darbo vietoje skirtingose šalyse taip pat gali skirtis. Tačiau ši informacija gali padėti naudotojui geriau įvertinti pavojus ir riziką.

Triukšmas ir vibracija

⚠ Įspėjimas: triukšmas gali turėti didelės įtakos Jūsų sveikatai. Jei mašinos skleidžiamas triukšmas viršija 85 dB, naudokite klausos apsaugą.

Informacija apie susidarantį triukšmą pagal EN ISO 3744:2010
Triukšmo vertės

Garso galios lygis L_WA	110,5 dB
Garso slėgio lygis L_pA	95 dB
Neapibrėžtis K_WA/pA	2 dB

7. Išpakavimas

• Atidarykite pakuotę ir atsargiai išimkite jrenginį.
• Nuimkite pakavimo medžiagą ir ištraukite pakavimo / transportavimo fiksatorius (jei yra).
  • Patikrinkite, ar komplektacijoje viskas yra.
• Patikrinkite jrenginj ir priedus, ar transportuojant jie nebuvo pažeisti.
• Jei jmanoma, saugokite pakuotę, kol nepasibaigs garantinis laikotarpis. Prieš naudodami, pagal naudojimo instrukciją susipažinkite su gaminiu.
• Priedams bei greitai susidėvinčioms ir atsarginėms dalims naudokite tik originalias dalis. Atsarginių da-lių jsigysite iš savo prekybos atstovo.
• Užsakydami nurodykite mūsų gaminių numerius bei gaminio tipą ir pagaminimo metus.

Šioje naudojimo instrukcijoje su Jūsų sauga susijusias vietas mes pažymėjome šiuo ženklu:

DÈMESIO

Irenginys ir pakavimo medžiagos nėra vaikų žaislas! Vaikams draudžiama žaisti su plastikiniais maišeliais, plėvelėmis ir mažomis dalimis! Pavo-jus praryti ir uždusti!

8. Montavimas

Dél pakavimo technikos mašina sumontuota ne iki galo.

Ašies montavimas (3–6 pav.)

Prakiškite ratų ašį (19), kaip parodyta 3 pav, pro ratų ašies pakabos kiaurymę. Ji yra balansyro apačioje. Po to komplektacijoje esančias poveržles ir įvores tuo pačiu eiliškumu užmaukite ant ratų ašies, kaip parodyta 4 pav. Dabar prakiškite ratų ašį pro kitos pakabos (5 pav.) kiaurymę ir atkreipkite dėmesį į tai, kad grioveliai (5a) būtų vidinėje pusėje. Dabar įvorę su poveržle nustumkite į šoną tiek, kad įvorė būtų virš griovelio. Tvirtai įtempkite srieginius kaiščius, kaip parodyta 6 pav. Dėmesio: įvorėse po du srieginius kaiščius.

Ratų montavimas (7 pav.)

Užmaukite abu ratus ant jau sumontuotos ašies. Užfiksuokite kiekvieną ratą poveržle 8,4 ir M8x20 varžtu.

Jungiklių bloko montavimas (8 pav.)

Prisukite jungiklių bloką prie jungiklių lizdo.

9. Eksploatacijos pradžia

Prieš eksploatacijos pradžią būtinai atsižvelkite i saugos nurodymus.

• Turi būti sumontuoti visi apsauginiai ir pagalbiniai jtaisai.
• Patikrinkite, ar nesusidėvėjo balansyro įdėklas, ir prireikus jį pakeiskite.
• Patikrinkite balansyrą: jis turi savaime grižti i pradinę padėtį.
• Patikrinkite pjūklo geležtės padėtį ir sukimosi kryptį.
• Permontavimo, nustatymo, matavimo ir valymo darbus atlikite tik išjunge variklj. Ištraukite tinklo kištuką ir palaukite, kol besisukantis įrankis sustos.
• Pjūklas sukonstruotas tik malkoms skersai pjauti.
• Nepriklausomai nuo medžio skersmens, ant balansyro galima deti tik vieną vieneta.
• Dėmesio! Nepjaukite medienos ryšulio arba kelių gabalų tuo pačiu metu.
• Ikiškite lenktus medžio gabalus i balansyrą taip, kad išlenkta pusė būtų nukreipta i pjūklo geležte.
• Atkreipkite dėmesį į tai, kad mašina stovėtų stabiliai ant tvirto pagrindo.

Nuoroda!

Savo pačių saugai užtikrinti darbo vietoje pritvirtinkite pjūklą varžtais arba kaiščiais prie grindų, kad jis neapvirstų arba nepasislinktų.

10. Valdymas / darbo nurodymai

⚠ DÉMESIO!

Prieš pradėdami eksploatuoti, įrenginį būtinai iki galo sumontuokite!

lj./išj. jungiklis (14) (2 pav.)

Mašinoje sumontuotas saugos jungiklis, skirtas apsaugoti nuo pakartotinio automatinio jsijungimo nutrūkus įtampos tiekimui.

ljungimas

Paspauskite raudoną mygtuką O.

△ Dėmesio! Stabdymo laiko metu ir iš karto po jo variklis burzgia. Šiame etape jungiklio negalima aktyvinti. Variklj vėl galima jungti tik nutilus burzgimo garsui.

Pjūklo geležtės sukimosi kryptis (10 pav.)

Atkreipkite dėmesį į tai, kad pjūklo geležtės sukimosi kryptis sutaptų su nurodytaja ant apsauginio gaubto. Trifazės srovės variklių sukimosi kryptį galite pakeisti, jkišę atsuktuvą į tam skirtą tarpą kištuko iškyšoje i šiek tiek paspausdami, sukdami į kairę arba į dešinę.

Naudojimas su apsauginiu krepšiu (16, 17 pav.)

• Atidarykite apsauginj dangtį (16).
• Idėkite pjaunamą medžiagą.
• Uždarykite apsauginj dangtį (16).
• Pasukite tiekimo balansyrą (2) rankenomis (K) ir (L) pjūklo geležtės link ir perpjaukite pjaunamą medžiagą.
• Pasukite tiekimo balansyrą atgal (2) ir atidarykite apsauginj dangtj.
• Pastumkite pjaunamą medžiagą ir vėl uždarykite apsauginį dangtį.

Pjovimas

1 ljunkite mašiną.
2 Palaukite, kol pjūklo geležtė pasieks visą sūkių skaičių.
3 Idėkite medieną i tiekimo balansyra.

4 Suimkite abiem rankomis už tiekimo balansyro rankenu ir kreipkite jj tolygiai pjūklo geležtės link. Taip pjūklo geležtė bus atblokuota.
5 Pjaudami spauskite tiekimo balansyrą tik tiek, kad nesumażėtų pjūklo geležtės sūkių skaičius.
6 Ištraukite pjautinę medieną iš tiekimo balansyro, kai jis vėl grįš į pradinę padėtį ir pjūklo geležtė bus uždengta. Idėkite kitą medžio gabala.

Dèmesio!

Vykstant eksploatacijai, nepalikite mašinos be priežiūros.

Jei planuojate nebedirbti, išjunkite mašiną ir ištraukite tinklo kištuką.

Variklio stabdymo įtaisas

Stabdys sustabdo pjūklo veleno pavaros variklj per 10 sekundžių.

Jei stabdymas trunka ilgiau nei 10 sekundžių, mašinos nebegalima eksploatuoti, nes yra stabdžio gedimas.

Būtina išjungti įtampos tiekimą į mašiną. Klaidų šalini-mą galima patikėti tik kvalifikuotam elektrikui.

11. Elektros prijungimas

Prijungtas elektros variklis yra parengtas naudoti. Jungtis atitinka tam tikras VDE ir DIN nuostatas.

Kliento tinklo jungtis ir naudojamas ilginamasis laidas turi atitikti šiuos reikalavimus.

Trifazès srovès variklis 400 V 3\~/ 50 Hz

Tinklo jtampa 400 V 3\~/50 Hz

Tinklo jungtis ir ilginamasis laidas turi būti 5 gyslų = 3 P + N + SL. - (3/N/PE).

Jei maitinimo tinkle nenumatyta apsaugos nuo nebalanso srovės schema (RCD) su maks. 0,03A vardine nebalanso srove, naudokite tik kilnojamaji asmenų apsaugos jungiklj (PRCD).

Darbo režimas / jjungimo trukmė

Elektros variklis numatytas S6–20 % ir S6–40 % darbo režimui.

S6 = ilgalaikės kintamosios apkrovos režimas

20 % = susiję su 10 min. 2 min. apkrova; 8 min. tuščiosios eigos režimas

40 % = susiję su 10 min. 4 min. apkrova; 6 min. tuščiosios eigos režimas

Pažeisti elektros prijungimo laidai

Dažnai pažeidžiama jungiamuju elektros laidų izolia- cija.

Priežastys yra:

• prispaudimo vietos, kai prijungimo laidai nutiesiami pro langus arba durų plyšius;
• sulenkimo vietos netinkamai pritvirtinus arba nutiesus prijungimo laidą;
• ipjovimo vietos pervažiavus prijungimo laidą;
• izoliacijos pažeidimai išplėšus iš sieninio kištukinio lizdo;
• jtrūkimai dėl izoliacijos senėjimo.

Tokių pažeistų elektros prijungimo laidų negalima naudoti ir dėl pažeistos izoliacijos jie yra pavojingi gyvybei.

Reguliariai tikrinkite, ar elektronikos prijungimo laidai nepažeisti. Atkreipkite dèmesj tai, kad tikrinant jungiamasis laidas nekabotų ant elektros srovės tinklo.

Jungiamieji elektros laidai turi atitikti tam tikras VDE ir DIN nuostatas. Naudokite prijungimo laidus, pažymėtus H 07 RN.

Įspausti tipų pavadinimai prijungimo laide yra priva- lomi.

Ilginamasis kabelis ir tinklo saugiklis

• Ilginamujų laidų iki 25 m ilgio skerspjūvis turi būti 1,5 mm², virš 25 m ilgio – min. 2,5 mm².
  • Tinklo jungtis apsaugoma 16 A lydžiuoju saugikliu.

Jungtys ir remontas

Prijungti ir remontuoti elektros įrangą leidžiama tik kvalifikuotam elektrikui.

Kilus klausimų, nurodykite tolesnius duomenis.

• variklio srovės rūšj;
- duomenis iš jrenginio specifikaciju lentelės;

Gražindami variklj, visada atsiųskite ir visą pavaros mazgą su jungikliu.

Laikykitės saugos nurodymų!

12. Techninė priežiūra

⚠ Įspėjimas: prieš atlikdami bet kokius techninės priežiūros ir nustatymo darbus, išjunkite mašiną ir ištraukite kištuką.

Laikykite instrukciją prie mašinos.

Laikykite mašiną švarioje vietoje.

Valydami užsidėkite apsauginius akinius.

Valymas:

Atsargiai: nevalykite stalo dalių agresyviomis priemonėmis. Rekomenduojama švelni purškiama priemonė ant drėgnos šluostės. Prie mašinos neturi patekti vandens.

• Stenkitės, kad apsauginiai įtaisai, vėdinimo plyšiai ir variklio korpusas būtų kuo švaresni ir nedulkėti. Esant mažam slėgiui, nuvalykite gaminį švaria šluoste arba išpūskite suslėgtuoju oru.
• Rekomenduojame gaminj išvalyti iš karto po kiekvieno naudojimo.
• Reguliariai valykite gaminį drėgna šluoste su šiek tiek skystojo muilo. Nenaudokite valymo priemonių ir tirpiklių. Jie gali pažeisti plastikines gaminio dalis. Atkreipkite dėmesį i tai, kad i gaminio vidų nepatektų vandens. Patekus vandens, didėja elektros smūgio pavojus.

Techniné priežiūra:

• Reguliariai tikrinkite pjūklo geležte. Naudokite tik gerai išgaląstas, nejtrūkusias ir nedeformuotas pjūklo geležtes. Leidžiama naudoti tik įrankius, kurie atitinka Europos standartą EN 847-1.
• Nedelsdami pakeiskite susidėvėjusi balansyro įdėkla.
• Po visų techninės priežiūros ir remonto darbų patikrinkite visus saugos įtaisus.
• Prieš pradėdami eksploatuoti, patikrinkite, kad priem ašinos ir joje nebūtų jokių įrankių arba kitų dalių.
• Iš išmetimo angos pašalinkite galimus pjuvenų kamščius.

Atlikę remonto arba techninės priežiūros darbus, įsi-tikinkite, ar sumontuotos visos su saugumo technika susijusios dalys ir ar jos nepriekaištingos būklės. Dalis, kuriomis galima susižaloti, laikykite kitiems asmenims ir vaikams nepasiekiamoje vietoje.

Dėmesio: pagal Atsakomybės už gaminį įstatymą neatsakoma už žalą, patirtą netinkamai remontuojant ir nenaudojant originalių atsarginių dalių. Igaliokite klientų aptarnavimo tarnybą arba įgaliotą specialistą. Atitinkami reikalavimai galioja ir priedų dalims.

Techninės priežiūros informacija

Atkreipkite dėmesį į tai, kad šio gaminio toliau nurody- tos dalys naudojant arba natūraliai dėvisi arba toliau nurodytų dalių reikia kaip vartojamųjų medžiagų.

Greitai susidėvinčios dalys*: pjūklo geležtė, balansyro jdėklas

* i komplektaciją privalomai nejeina!

Atsarginių dalių ir priedų įsigysite mūsų techninės priežiūros centre. Tam nuskenuokite tituliniame lape esantį QR kodą.

Pjūklo geležtės keitimas (11–15 pav.)

Δ Prieš keisdami pjūklo geležte, ištraukite tinklo kištuką.

⚠ Pavojus jsipjauti! Pjūklo geležtė yra sunki ir gali būti slidi.

Keisdami pjūklo geležte, mūvėkite pirštines.

• Nenaudokite pjūklo geležčių iš greitapjovio (HSS) plieno.
• Nenaudokite įtrūkusių arba pakeitusių formą pjūklo geležčių.
• Naudokite tik gerai išgaląstas pjūklo geležtes.

Δ Pavojus nudegti! Ka tik baigus pjauti, pjūklo geležte yra dar karšta.

1. Tvirtai laikykite balansyrą ir ištraukite spyruoklinį vielokaištį (11 A pav.).
2. Atlaisvinkite šešiabriaunę verzłę (12 B pav.), ir toliau tvirtai laikykite balansyrą ir ištraukite balansyro kreipiamają (12 C pav.) iš srieginio kaiščio (12 D pav.).
3. Lėtai nuleiskite balansyrą grindų kryptimi.
4. Užfiksuokite pjūklo geležte laikančiuoju kaiščiu (13, 14 pav.), kad nepasisuktų.
5. Atlaisvinkite varžta (14 E pav.).
6. Nuimkite poveržlę (14 F pav.), priekinę pjūklo geležtės jungę (14 G pav.) ir pjūklo geležtę (14 H pav.).
7. Išvalykite pjūklo geležtės junges.

8. Užmaukite naują arba išgaląstą pjūklo geležte. Atkreipkite dėmesį į tai, kad pjūklo geležtė suktųsi teisinga kryptimi: rodyklė ant apsauginio gaubto ir rodyklė ant pjūklo geležtės turi būti nukreiptos ta pačia eigos kryptimi!

9. Vél užmaukite priekinę pjūklo geležtės jungę ir poveržlę.

10. Užfiksuokite pjūklo geležte varžtu.
11. Užmaukite dvi poveržles ant tvirtinimo kaiščio (15 l pav.).
12. Pakelkite balansyra ir jkiškite tvirtinimo kaištį i kiaurymę (15 J pav.).
13. Nukreipkite balansyro kreipiamają (12 C pav.) vėl ant srieginio kaiščio (12 D pav.) ir užfiksuokite jį šešiabriaune veržle (12 B pav.).
14. Prakiškite spyruoklinj vielokaištj (11 A pav.) pro tvirtinimo kaištj (15 I pav.).
15. Ištraukite laikantjji kaištį (13, 14 pav.).

Plastikinio jdėklo keitimas

Nedelsdami pakeiskite susidėvėjusius arba pažeistus plastikinius įdėklus (1, 11 pav.).

1. Atlaisvinkite plastikinio jdėklo varžtus ir juos išimkite.
2. Idėkite naują plastikinį jdėklą ir jį tvirtai prisukite.

13. Transportavimas

Transportavimas (9 pav.)

Nustatykite balansyrą i transportavimo padėti ir užfik-suokite jį fiksavimo svirtimi (18), 2 pav.

Kad galėtumėte pjūklą lengvai perstumti, paverskite jį šiek tiek į ratų pusę. Tam spauskite ratų ašį koja ir už rankenos traukite mašiną į save.

Dèmesio! Pjūklą leidžiama naudoti tik tada, kai visos keturios kojelės stovi ant žemės.

14. Laikymas

Laikykite jrenginj ir jo priedus tamsioje, sausoje, apsaugotoje nuo šalčio ir vaikams nepasiekiamoje vietoje. Optimali laikymo temperatūra yra nuo 5 iki 30 °C. Laikykite elektrinj jrankj originalioje pakuotėje. Uždenkite gaminj, kad apsaugotumėte jį nuo dulkių arba drėgmės. Laikykite naudojimo instrukciją prie gaminio.

15. Utilizavimas ir pakartotinis atgavimas

Pakavimo nuorodos

Pakavimo medžiagas galima perdirbti. Utilizuokite pakuotes, tau-sodami aplinką.

Nuorodos dėl Elektros ir elektronikos prietaisų įstatymo (vok. ElektroG)

Panaudotų elektros ir elektronikos prietaisų negalima mesti į buitines atliekas, juos reikia surinkti ir utilizuoti atskirai!

• Panaudotas baterijas arba akumuliatorius, kurie néra fiksuotai sumontuoti sename prietaise, prieš atiduodant reikia išimti jų nepažeidžiant! Toks utilizavimas sureguliuotas Bateriju įstatyme.
• Elektros bei elektronikos prietaisų savininkai ar naudotojai yra teisiškai įpareigoti juos gražinti po naudojimo.
• Galutinis naudotojas yra atsakingas už savo asmeninių duomenų ištrynimą iš utilizuojamo panaudoto įrenginio!
• Perbrauktos šiukšliadėžės simbolis reiškia, kad elektros ir elektronikos prietaisų negalima išmesti kartu su buitinėmis atliekomis.

• Elektros ir elektronikos prietaisus galima nemokamai gražinti šiose vietose:

• viešosiose atlieku šalinimo ar surinkimo vietose (pvz., savivaldybių pastatų kiemuose),

• elektros prietaisų pardavimo vietose (stacionariose ir internetinėse), jei pardavėjai privalo juos priimti atgal arba tai padaryti siūlo savanoriškai.
• Iki trijų vienos rūšies panaudotų elektros prietaisų, kurių krašto ilgis ne didesnis kaip 25 cm, galite nemokamai grąžinti gamintojui prieš tai nejsigy-dami naujo prietaiso iš gamintojo arba nuvežti į kitą įgaliotą surinkimo punktą savo vietovėje.

• Dėl kitų papildomų gamintojų ir platintojų prekių priėmimo atgal sąlygų kreipkitės į atitinkamą klientų aptarnavimo tarnybą.

• Jei gamintojas pristato naują elektros prietaisą privačiam namų ūkiui, jis gali organizuoti nemokamą elektros prietaiso paėmimą galutinio naudotojo prašymu. Tam susisiekite su gamintojo klientų aptarnavimo tarnyba.

• Šie teiginiai galioja tik prietaisams, parduodamiems Europos Sajungos šalyse, kurioms taikoma Europos direktyva 2012/19/ES. Europos Sajungai nepriklausančiose šalyse gali būti taikomos kitokios panaudotų elektros ir elektronikos prietaisų utilizavimo nuostatos.

16. Sutrikimų šalinimas

Tolesnėje lentelėje nurodyti klaidų požymiai ir aprašyta, kaip jas galima pašalinti, jei Jūsų gaminys blogai veiktų. Jei taip problemos nustatyti ir pašalinti negalite, kreipkitės į savo techninės priežiūros dirbtuves.

Atkreipkite dèmesj: prieš atlikdami techninės priežiūros arba remonto darbus, visada atjunkite įrenginį nuo srovės grandinės.

Sutrikimas Galima priežastis Ka daryti
Pjūklo geležte atsilaisvina išjungus variklj.	Per mažai priveržta tvirtinimo veržle Priveržkite tvirtinimo veržle; dešininis sriegis
Variklis nepasileidžia Sugedo tinklo saugiklisPažeistas ilginamasis laidasSugedęs variklis arba jungiklis	Patikrinkite tinklo saugiklj.Pakeiskite ilginamaji laidą.Paveskite patikrinti kvalifikuotam elektrikui.
Neteisinga variklio sukimosi kryptis	Sukeistos fazės Fazių sukeitimas (žr. 10	pav.)
Variklis nepasiekia galios, saugiklis suveikia	Nepakankamas ilginamojo laido skerspjūvisPerkrova dėl atšipusios pjūklo geležtės	žr. „Elektros prijungimas“Pjūklo geležtės keitimas
Pjovimo plote apdegę paviršiai Atšipusi pjūklo geležteNetinkama pjūklo geležte	Pagaląskite, pakeiskite pjūklo geležtePakeiskite pjūklo geležte

Dėl akivaizdžiai matomų defektų turi būti informuota per 8 dienas nuo įrenginio gavimo momento. Kitu atveju pirkėjo teisė reikšti pretenziją dėl šių defektų yra negaliojanti. Savo įrenginiams mes garantuojame įstatymo nustatytą pilną aptarnavimą garantinio laikotarpio metu, jei yra laikomasi gamintojo-vartotojo susitarimo ir mes pažadame nemokamai pakeisti bet kurias mašinos dalis, sugedusias dėl blogos medžiagos ar gamyklinio broko. Mes neatsakome už dalis, pagamintas ne mūsų ir jūsų gautas iš kito tiekėjo. Naujų dalių montavimo kaštai yra pirkėjo atsakomybė. Pirkimo nutraukimas ar pirkimo kainos sumažini-mas, kaip ir bet kurios kitos pretenzijos dėl nuostolių nebus patenkinamos.

Garanti SE
