РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ HS730 SCHEPPACH

Обяснение на символите върху продукта

Използването на символи в настоящото ръководство следва да насочи вниманието Ви към евентуални рискове. Символите за безопасност и объясненията, които ги придружават, трябва да бъдат разбрани точно. Самите предупреждения не премахват рисковете и не могат да заменят правилните мерки за предотвратяване на злополуки.

	Преди употреба спазвайте всички указания за безопасност!
	Преди пускането в експлоатация прочетете и осмислете целия текст на ръководството за употреба.
	Носете предпазни ръкавици!
	Носете защита за слуха!
	Носете защита за зрението!
	Носете обувки, които не се хлъзгат!
	Уредът може да се обслужва само от едно лице.
	Внимание! Не използвайте уреда на мокро.
	Внимание! Не бъркайте в зоната на режещия диск! Опасност от нараняване!
	Преди ремонти, почистване и поддръжка на машината извадете мрежовия щепсел!
	Дръжте деца далеч от работната зона!
	Високо напрежение, опасност за живота!
	Не изхвърляйте старите уреди в битовите отпадъци.
	Забранено е премахването или изменянето на защитните и предпазните приспособления!
	Продуктът отговаря на приложимите европейски директиви.
	Продуктът отговаря на приложимите сръбски директиви.

Съдържание: Страница:

1. Увод 276
2. Описание на уреда (Фиг. 1 - 2) 276
3. Обем на доставката 276
4. Употреба по предназначение 277
5. Общи указания за безопасност 278
6. Технически данни 280
7. Разопаковане....281
8. Монтаж....281
9. Пускане в експлоатация 282
10. Обслужване / Начин на работа.... 282
11. Електрическо свързване 283
12. Поддръжка 284
13. Транспортиране 285
14. Съхранение....285
15. Изхвърляне и рециклиране.... 285
16. Отстраняване на неизправности 286
17. Декларация за съответствие 344

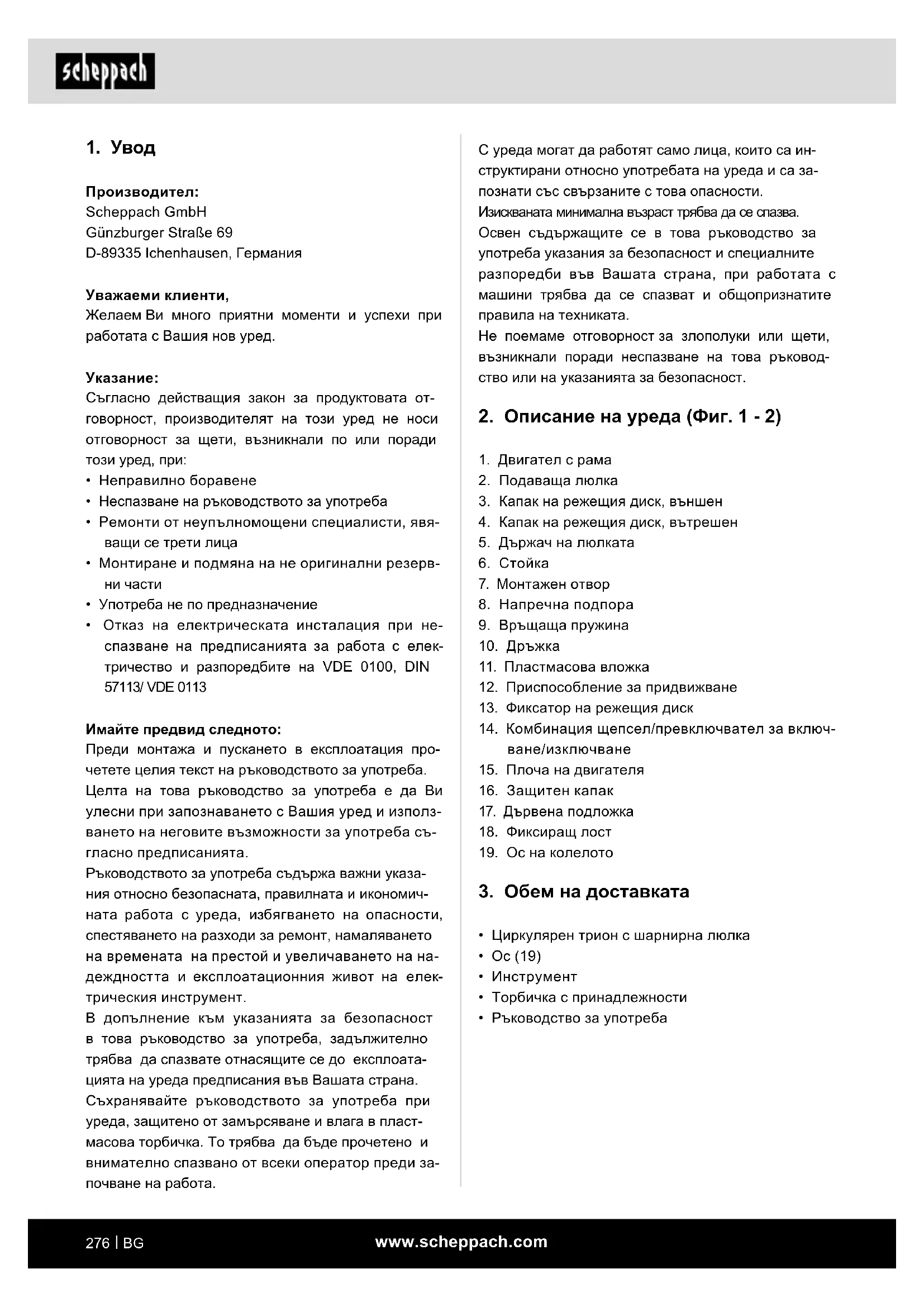

1. Увод

Производител:

Scheppach GmbH

Желаем Ви много приятни моменти и успехи при работата с Вашия нов уред.

Указание:

Съгласно действащия закон за продуктовата отговорност, производителят на този уред не носи отговорност за щети, възникнали по или поради този уред, при:

• Неправилно боравене
- Неспазване на ръководството за употреба
- Ремонти от неупълномощени специалисти, явяващи се трети лица
- Монтиране и подмяна на не оригинални резерв- ни части
- Употреба не по предназначение
- Отказ на електрическата инсталация при неспазване на предписанията за работа с електричество и разпоредбите на VDE 0100, DIN 57113/VDE 0113

Имайте предвид следното:

Преди монтажа и пускането в експлоатация про- четете целия текст на ръководството за употреба.

Целта на това ръководство за употреба е да Ви улесни при запознаването с Вашия уред и използването на неговите възможности за употреба съгласно предписанията.

Ръководството за употреба съдържа важни указания относно безопасната, правилната и икономичната работа с уреда, избягването на опасности, спестяването на разходи за ремонт, намаляването на времената на престой и увеличаването на надеждността и експлоатационния живот на електрическия инструмент.

В допълнение към указанията за безопасност в това ръководство за употреба, задължително трябва да спазвате отнасящите се до експлоата-цията на уреда предписания във Вашата страна.

Съхранявайте ръководството за употреба при уреда, защитено от замърсяване и влага в пластмасова торбичка. То трябва да бъде прочетено и внимателно спазвано от всеки оператор преди започване на работа.

С уреда могат да работят само лица, които са инструктирани относно употребата на уреда и са запознати със свързаните с това опасности.

Изискваната минимална възраст трябва да се спазва.

Освен съдържащите се в това ръководство за употреба указания за безопасност и специалните разпоредби във Вашата страна, при работата с машини трябва да се спазват и общопризнатите правила на техниката.

Не поемаме отговорност за злополуки или щети, възникнали поради неспазване на това ръководство или на указанията за безопасност.

1. Двигател с рама
2. Подаваща люлка
3. Капак на режещия диск, външен
4. Капак на режещия диск, вътрешен
5. Държач на люлката
6. Стойка
7. Монтажен отвор
8. Напречна подпора
9. Връщаща пружина
10. Дръжка
11. Пластмасова вложка
12. Приспособление за придвижване
13. Фиксатор на режещия диск
14. Комбинация щепсел/превключвател за включване/изключване
15. Плоча на двигателя
16. Защитен капак
17. Дървена подложка
18. Фиксиращ лост
19. Ос на колелото

3. Обем на доставката

• Циркулярен трион с шарнирна люлка
- Oc (19)
- Инструмент
• Торбичка с принадлежности
• Ръководство за употреба

4. Употреба по предназначение

Продуктът може да се използва само съгласно своето предназначение. Всяка различаваща се от това употреба не е по предназначение. За всяка- къв вид произтичащи от това щети или наранявания отговорност носи потребителят/операторът, а не производителят.

Съставна част от употребата по предназначение е също и спазването на указанията за безопасност, както и ръководството за монтаж и указанията за експлоатация в ръководството за употреба.

Лицата, които обслужват и поддържат продукта, трябва да са запознати с него и да са информира- ни относно въможните опасности.

Промените по продукта освобождават изцяло производителя от отговорност за възникнали в резул-тат от това щети.

Продуктът може да се използва само с оригинални резервни части и оригинални принадлежности на производителя.

Предписанията за безопасност, работа и поддръжка на производителя, както и посочените размери в Техническите данни, трябва да бъдат спазвани.

Машината отговаря на действащата Директива на ЕО относно машините.

• Циркулярният трион с шарнирна люлка е проектиран като работна станция за 1 човек и може да се използва само на открито.
• Циркулярният трион с шарнирна люлка е прено- сима дискова резачка. Той може да се използва само за напречно рязане на дърва за огрев с подаваща люлка съгласно техническите данни.
• Трионът е предназначен изключително за напречно рязане на дърва за огрев.
• Независимо от диаметъра на дървото, върху люлката може да се постави само 1 парче дърво.
• Поддържайте всички указания за безопасност и предупреждения за опасности върху машината и ги поддържайте цели и в четливо състояние.
• В работната и околната зона на машината трябва няма пречещи чужди тела, за да се избегнат злополуки.
• Дървесината, която ще се реже, винаги трябва да е без чужди предмети, като пирони и винтове.
• Използвайте машината само в технически из- правно състояние, по предназначение, съблю- давайки безопасността и опасностите, като спазвате ръководството за обслужване.

Незабавно отстранявайте (възлагайте отстраняването) специално (на) неизправности, които могат да застрашат безопасността.

- Съответните предписания за трудова безопасност и другите, общопризнати правила на техниката на безопасност трябва да бъдат спазвани.

Производителят не носи отговорност за щети, причинени от неправилна употреба или неправилно обслужване.

Обяснение на сигналните думи в ръководство- то за употреба

ОПАСНОСТ

Сигнална дума за обозначаване на непосредствено опасна ситуация, която, ако не бъде избегната, ще доведе до смърт или сериозно нараняване.

⚠ ПРЕДУПРЕЖДЕНИЕ

Сигнална дума за обозначаване на възможна опасна ситуация, която, ако не бъде избегната, може да доведе до смърт или сериозно нараняване.

⚠ БЛАГОРАЗУМИЕ

Сигнална дума за обозначаване на потенци- ално опасна ситуация, която, ако не бъде из- бегната, може да доведе до леки или средни наранявания.

ВНИМАНИЕ

Сигнална дума за обозначаване на потенци- ално опасна ситуация, която, ако не бъде из- бегната, може да доведе до повреждане на продукта или имуществени щети.

Моля, обърнете внимание, че нашите уреди не са конструирани с предназначение за търговска, про- фесионална или промишлена употреба. Не поема- ме гаранция, ако уредът се използва в търговски,

занаятчийски или промишлени предприятия, както и при равносилни дейности.

Остатъчни рискове

Машината е конструирана съгласно нивото на развитие на техниката и признатите правила на техника на безопасност.

Въпреки това, при работа могат да възникнат отделни остатъчни рискове.

• Опасност от нараняване на пръсти и ръце от въртящия се режещ диск при неправилно водене на детайла.
• Наранявания от изхвърлено парче при неправилно държане или водене.
• Застрашаване на здравето поради шум. При работа се превишава допустимото ниво на шум. Задължително носете лична предпазна екипировка като защита за слуха.
• Наранявания поради дефектен режещ диск. Проверявайте редовно и преди всяка употреба режещия диск за невредимост.
• Опасност от ток при използване на неправилни електрически свързващи проводници.
• При използване на специални принадлежности, приложеното към тях инструкции за обслужване трябва да се прочете внимателно и да се спазва.
• Освен това, въпреки всички взети предпазни мерки, могат да съществуват неявни остатъчни рискове.
• Остатъчните рискове могат да бъдат намалени, ако бъдат спазвани указанията за безопасност и употребата по предназначение, както и ръко-водството за употреба като цяло.
• Предотвратявайте случайни включвания на продукта: при поставяне на щепсела в контакта пусковият бутон не бива да е натиснат. Използвайте работния инструмент, препоръчан в това ръководство за употреба. Така постигате оптимална производителност на Вашия продукт.
• Дръжте ръцете си далеч от работната зона, когато продуктът работи.

Внимание Опасност от злополука! Дървото винаги трябва да лежи от двете страни на режещия диск в призмата на люлката. (вижте стрелката; Фиг. 15а)

5. Общи указания за безопасност

⚠ Предупреждение!

Когато се използват електрически инструменти, трябва да се спазват основните мерки за безопасност, за да се изключат рисковете от пожар, токов удар и наранявания на хора.

• Съблюдавайте всички тези указания преди и по време на работата с триона.
• Съхранявайте добре тези указания за безопасност.
  • Пазете се от токов удар!
• Избягвайте докосвания на тялото до заземени части.
• Неизползваните уреди трябва да се съхраняват на сухо, заключено място извън обсега на деца.
• Поддържайте инструментите остри и чисти, за да можете да работите по-добре и по-сигурно.
• Редовно проверявайте кабела на инструмента и при повреда възлагайте замяната му от признат специалист.
• Проверявайте удължаващите кабели редовно и ги сменяйте, ако са повредени.
• На открыто използвайте само одобрени за това, съответно обозначени удължителни кабели.
• Внимавайте за това, което правите. Подхождайте разумно към работата. Не използвайте инструмента, ако сте изморени.
• Не използвайте инструменти, чийто превключател не може да се включва или изключва.
• Предупреждение! Използването на други работни инструменти и принадлежности може да представлява опасност от нараняване за Вас.
• Преди всякакви работи по настройка и поддръжка издърпвайте мрежовия щепсел.
• Предавайте указанията за безопасност на всички лица, които работят по машината.
• Благоразумие! Поради въртящия се режещ диск съществува опасност от нараняване за ръцете и пръстите.
• Машината е оборудвана със защитен изключвател срещу повторно включване след понижаване на напрежението.
• Преди пускане в експлоатация проверете дали напрежението върху типовата табелка на уреда съвпада с мрежовото напрежение.

• Ако е необходим удължителен кабел, се уверете, че неговото напречно сечение е достатъчно за консумацията на ток на триона. Минимално напречно сечение 1,5 mm², от 20 m дължина на кабела 2,5 mm².

• Използвайте кабелен барабан само в развито състояние.

• Проверете проводника за свързване към мрежата.
• Не използвайте дефектни или повредени свързващи проводници.
• Не използвайте кабела, за да издърпвате щепсела от контакта. Пазете кабела от горещина, масло и остри ръбове.
• Не оставяйте триона на дъжд и не използвайте машината във влажна или мокра среда.
• Осигурявайте добро осветление.
• Не режете в близост до запалими течности или газове.
• Носете подходящо работно облекло! Широко облекло или украшение могат да бъдат захванати от въртящия се режещ диск.
• При работа на открито се препоръчва използването на не хлъзгащи се обувки.
• При дълги коси носете мрежа за коса.
• Избягвайте неправилна стойка на тялото.
• Операторът трябва да е навършил поне 16 години.
• Дръжте децата далеч от свързания към мрежата уред.
• Поддържайте работното място чисто от дървесни отпадъци и намиращи се наоколо части.
• Безпорядъкът на работното място може да доведе до злополуки.
• Не позволявайте на други лица, особено деца, да докосват инструмента или мрежовия кабел. Дръжте ги далеч от работното място.
• Заетите с работа по машината лица не бива да се разсейват.
• Съблюдавайте посоката на въртене на двигателя и на режещия диск. Използвайте режещи дискове, чиято максимальна скорост не е по-малка от максимальната скорост на шпиндела на дисковата резачка и на материала за рязане.
• В никакъв случай не бива да спирате режещите дискове, като ги бутате настрани, след като задвижването е било изключено.
• Монтирайте само добре наточени, без пукнатини и недеформирани режещи дискове.
• Не използвайте циркулярни дискове от високо- легирана бързорежеща стомана (стомана HSS).

• Използвайте само препоръчани от производителя режещи дискове, които отговарят на изискванията на EN 847-1, като при смяна на режещия диск трябва да се предупреди, че ширината на рязане не е по-малка от дебелината на основния диск на режещия диск.

• Повредените режещи дискове трябва да се сменят незабавно.

• Не използвайте режещи дискове, които не от- говарят на посочените в тези инструкции за употреба характеристики.
• Устройствата за безопасност по машината не бива да се демонтират или да се привеждат в неизползваемо състояние.
  • Сменете износения накрайник на плота.
• Работното положение трябва винаги да е встра- ни от режещия диск.
• Не натоварвайте машината до такава степен, че тя да спре.
• Внимавайте отрязаните дървени парчета да не бъдат захванати от зъбния венец на режещия диск и да бъдат изхвърлени настрани.
• Никога не отстранявайте разхлабени трески, стружки или заклещени парчета дърво, докато режещят диск работи, освен ако не се използва инструмент за бутане.
• За отстраняване на неизправности или за отстраняване на заклещени части дърво изключвайте машината. - Издърпайте щепсела -
• Ако процепът на при рязане е износен, сменете вложката на плота. - Издърпайте щепсела -
• Извършвайте работи по преоборудване, както и по настройка, измерване и почистване само при изключен двигател. - Издърпайте щепсела -
• Преди включване проверявайте дали ключовете и инструментите за настройка са отстранени.
• При напускане на работното място изключете двигателя и извадете щепсела.
• Всички предпазни устройства и устройства за безопасност трябва веднага да бъдат монтирани отново след приключване на ремонта или поддръжката.
• Трябва да се спазват инструкциите за безопасност, експлоатация и поддръжка на производителя, как-то и размерите, посочени в техническите данни.
• Трябва да се спазват приложимите разпоредби за предотвратяване на злополуки и другите общоприети правила за безопасност.
• Спазвайте листовките на асоциацията за застраховка „Отговорност на работодателя“ (VBG 7j).
• Дисковата резачка трябва да бъде свързана към контакт 400 V с бавнодействащ предпазител 16 А.
• Не използвайте маломощни машини за тежка работа.

• Не използвайте кабела за цели, за които той не е предназначен!

• Осигурете си стабилен стоеж и пазете равновесие по всяко време.

• Проверете инструмента за евентуални повреди!
• Преди по-нататьшна употреба на инструмента предпазните устройства или леко повредените части трябва да се проверят внимателно за безпроблемно и правилно функциониране.
• Проверявайте дали движещите се части функционират изрядно и не заяждат, или дали няма повредени части. Всички части трябва да са правилно монтирани и да изпълняват всички условия, за да се гарантира безпроблемна експлоатация на инструмента.
• Повредени предпазни устройства и части трябва да бъдат ремонтирани или подменени правилно от признат специализиран сервис, освен ако не е посочено друго в ръководството за употреба.
• Повредените превключватели трябва да се сменят от отдела за обслужване на клиенти.
• Този инструмент отговаря на съответните правила за безопасност. Ремонтите трябва да се извършват само от квалифициран електротехник, като се използват оригинални резервни части, в противен случай могат да възникнат злополуки за потребителя.
• Ако е необходимо, носете подходящи лични предпазни средства. Това би могло да включва:
  – Защита за слуха за избягване на риска от увреждане на слуха;
  – Дихателна защита за избягване на риска от вдишване на опасен прах.
• При боравене с режещи дискове и сурови ма- териали носете ръкавици. Режещите дискове трябва да се пренасят в контейнер, когато това е практически възможно.
• Операторът трябва да бъде информиран за условията, които оказват влияние върху нивата на шума (напр. режещи дискове, проектирани да намаляват шума, поддръжка на режещия диск и машината).
• Дефекти в машината, включително на предпазните устройства и на режещия диск, трябва да се съобщават на отговорното за безопасността лице, веднага щом бъдат открити.
• При транспортиране на машината използвайте само транспортни приспособления и никога предпазни устройства за боравене и транспортиране.

• Всички оператори трябва да бъдат подходящо обучени за използването, настройката и управлението на машината.

• Не режете дървесина, която съдържа чужди тела, като например жици, кабели или шнурове.

• Използвайте само остри режещи дискове.
• По време на работа машината трябва да бъде поставена върху хоризонтален, равен под, а подът около машината трябва да бъде равен, добре поддържан и без замърсявания, като стружки и отрязани дървета.
• Трябва да има достатъчно общо или локално осветление.
• Организирайте стека с парчетата дърво и готовите парчета в близост до обичайното работно място на оператора.
• Запознайте се с безопасните процедури за почистване, поддръжка и редовно отстраняване на стружките и праха, за да избегнете риска от пожар.
• Спазвайте инструкциите на производителя за използване, регулиране и ремонт на режещите дискове.
• Спазвайте максимальните обороти, посочени върху режещите дискове.
• Уверете се, че използваните фланци са подходящи за приложението, както е посочено от производителя.
• Уверете се, че предпазните кожуси и другите предпазни устройства, необходими за работа с машината, са монтирани, в добро работно състояние и се поддържат правилно.
• Излагането на прах се влияе от вида на рязания материал.

Предупреждение! По време на експлоатация този електрически инструмент създава електромагнитно поле. При определени условия това поле може да наруши функционирането на активни или пасивни медицински импланти. За да се намали опасността от сериозни или смъртоносни наранявания, препоръчваме на лица с медицински импланти да се консултират със своя лекар и с производителя на медицинския имплант, преди електрическият инструмент да бъде използван.

6. Технически данни

Конструктивни размери Д × Ш × В

1260 x 700 x 1220 mm

ø на режещия диск HW 700/30/4,2/ Z42

Тегло 89 kg

Мин. / Макс. ø на

дървото

Мин. / Макс. дължина на дървото	25/100 cm
Двигател 400 V 3~ / 50 Hz
Мощност S1 4000 W
Консумирана мощност P1 / Режим на работа	4500 W / S6* 20%
Консумирана мощност P1 / Режим на работа	4200 W / S6* 40%
Номинални обороти на празен ход	1400 min ^-1
Предпазител 16 А бавнодействащ
Тип защита IP54
Клас на защита 1

Запазва се правото на технически промени!

непрекъсната периодична работа с прекъснато натоварване. Експлоатацията се състои от време на пускане, време с постоянно натоварване и вре- ме на работа на празен ход. Продължителността на цикъла е 10 мин., относителната продължител- ност на включване е 20%, респ. 40% от продължи- телността на цикъла.

Условия на измерване

Посочените стойности са стойности на емисии и затова не е задължително в същото време да представляват сигурни работни стойности. Въпре- ки че има зависимост между нивото на емисии и нивото на вредно въздействие, от това не може надеждно да се заключи, дали са необходими до- пълнителни предпазни мерки или не. Фактори, кои- то могат да повлияят върху моментно наличното на работното място ниво на вредно въздействие, включват продължителността на въздействията, особеностите на работното помещение, други из- точници на шум и т.н., напр. броят машини и съсед- ни процеси. Допустимите стойности на работното място могат също така да се различават в различ- ните страни. Тази информация дава възможност на ползвателя да извърши по-добра преценка на застрашаването и риска.

Шум и вибрации

⚠ Предупреждение: Шумът може да окаже сери- озни въздействия върху Вашето здраве. Ако шу- мът на машините превишава 85 dB, моля, носете подходяща защита за слуха.

Информация за образуването на шум съгласно EN ISO 3744:2010

• Отворете опаковката и внимателно извадете уреда.
• Отстранете опаковъчния материал, както и опаковъчните и транспортните предпазители (ако има такива).
• Проверете дали обемът на доставката е пълен.
• Проверете уреда и принадлежностите за повреди от транспортирането.
• По възможност запазете опаковката до изтичане на гаранционния срок. Преди употреба се запознайте с продукта посредством ръководството за употреба.
• За принадлежности, както за износващи се и резервни части, използвайте само оригинални части. Резервни части можете да си набавите от Вашия специализиран търговец.
• При поръчки посочвайте нашия номер на артикул, както и типа и годината на производство на продукта.

В това ръководство за експлоатация сме обозначили местата, свързани с вашата безопасност, с този символ: △

ВНИМАНИЕ

Уредът и опаковъчните материали не са играчка за деца! Деца не бива да играят с пластмасови торбички, фолио и дребни части! Съществува опасност от поглъщане и задушаване!

8. Монтаж

От опаковъчно-технически съображения Вашата машина не е напълно сглобена.

Монтиране на оста (Фиг. 3 - 6)

Вкарайте оста на колелото (19) през отвора в окач- ването на оста на колелото, както е показано на Фиг. 3. Намира се от долната страна на люлката.

След това издърпайте доставените шайби и втулки върху оста на колелото в същата последователност, както е показано на Фиг. 4. Сега прокарайте оста на колелото през отвора в другото окачване (Фиг. 5), като се уверите, че жлебовете (5а) са от вътрешната страна.

Сега избутайте втулката с шайбата настрани, така че втулката да е над жлеба. Затегнете шпилките, както е показано на Фиг. 6. Уверете се, че всяка от втулките има по два шпилки.

Монтиране на колела (Фиг. 7)

Поставете двете колела върху вече монтираната ос. Осигурете всяко колело с шайба 8.4 и винт M8x20.

Монтиране на модула на превключвателя (Фиг. 8)

Завинтете модула на превключвателя към цокъла на превключвателя.

Преди пускане в експлоатация спазвайте ин- струкциите за безопасност.

• Всички защитни и спомагателни устройства трябва да бъдат монтирани.
• Проверете вложката на люlkата за износване и при нужда я сменете.
• Проверете люлката – тя трябва да се връща самостоятелно в изходно положение.
• Проверете дали режещият диск е поставен правилно и дали се движи в правилната посока.
• Извършвайте работи по преоборудване, настройка, измерване и почистване само при изключен двигател. Изваждайте щепсела и изчаквайте спирането на въртящия се инструмент.
• Трионът е предназначен изключително за напречно рязане на дърва за огрев.
• Независимо от диаметъра на дървото, върху люлката може да се постави само едно парче дърво.
• Внимание! Не режете снопове дървесина или няколко парчета едновременно.
• Поставяйте извити парчета дърво в люлката така, че извитата навън страна да е обърната към режещия диск.
• Обърнете внимание на това, машината да стои стабилно върху здрава основа.

Указание!

За вашата безопасност на работното място срещу преобръщане или изместване, закрепете триона към пода с винтове или болтове.

10. Обслужване / Начин на работа

⚠️ ВНИМАНИЕ!

Преди пускането в експлоатация задължител- но сглобете напълно уреда!

Превключвател за включване/изключване (14) (Фиг. 2)

Машината е оборудвана със защитен изключвател, който предотвратява автоматичното рестартиране след понижаване на напрежението.

Включване

Натискане на зеления бутон I

Изключване

Натискане на червения бутон О

⚠ Внимание! Двигателят ръмжи по време на и малко след спиране. По време на тази фаза прев-ключвателят не трябва да се задейства. Двигателят може да бъде включен отново едва след като бръмченето престане.

Посока на въртене на режещия диск (Фиг. 10)

Уверете се, че посоката на въртене на режещия диск съответства на посоката на въртене, указана върху защитния капак.

При трифазните двигатели можете да променяте посоката на въртене, като поставите отвертка в отвора, предвиден в маншета на щепсела, и я за-въртите по посока на часовниковата стрелка или обратно с лек натиск.

-Отворете защитния капак (16).
- Поставете защитната решетка.
- Затворете защитния капак (16).
- Завъртете подаващата люлка (2) към режещия диск с помощта на дръжките (K) и (L) и прережете материала, който трябва да се отреже.
- Извъртете назад подаващата люлка (2) и отворете защитния капак.
- Поставете материала, който трябва да се отреже, и затворете отново защитния капак.

Рязане

1 Включете машината.
2 Изчакайте режещия диск да достигне пълни обороти.
3 Поставете дървото в подаващата люлка.
4 Хванете дръжките на подаващата с двете си ръце и ги насочете равномерно към режещия диск, което ще освободи режещия диск.
5 Когато режете, упражнявайте достатъчен натиск върху подаващата люлка, за да не се намалят оборотите на режещия диск.
6 Извадете дървения материал от люлката, след като той се върне в изходно положение и режещият диск е покрит. След това поставете следващото парче дърво.

Внимание!

Не оставяйте машината без надзор по време на работа.

Изключете машината, когато не я използвате, и извадете щепсела от контакта.

Устройство за спиране на двигателя

Спирачката забавя задвижващия двигател на вала за рязане в рамките на 10 секунди.

Ако процесът на спиране отнема повече от 10 секунди, машината не трябва да се експлоатира повече, тъй като спирачката е повредена. Машината непременно трябва да бъде изключена от електрическата мрежа. Отстраняването на повредите може да се възлага само на квалифицират техник.

11. Електрическо свързване

Монтираният електродвигател е свързан в готовност за експлоатация. Свързването отговаря на приложимите норми на VDE и DIN.

Мрежовото свързване от страна на клиента, както и използваният удължаващ кабел, трябва да отговарят на тези предписания.

Трифазен двигател 400 V 3\~/ 50 Hz

Мрежово напрежение 400 V 3\~/50 Hz

Мрежовото свързване и удължаващият проводник трябва да са 5-жилни = 3 P + N + SL. - (3/N/PE).

Използвайте преносим прекъсвач за лична защита (PRCD), ако в захранващата мрежа прекъсвачът за остатъчен ток (RCD) не е предвиден с номинален паразитен ток от макс. 0,03А.

Режим на работа / Продължителност на включ- ване

Електродвигателят е оразмерен за режими на работа S6-20% и S6-40%.

S6 = Непрекъснат режим на работа с прекъснато натоварване

20% = на базата на 10 мин. 2 мин. натоварване; 8 мин. работа на празен ход

40% = на базата на 10 мин. 4 мин. натоварване; 6 мин. работа на празен ход

Повредени свързващи електрически провод- ници

По свързващите електрически проводници често възникват повреди в изолацията.

Причините са:

• Точки на притискане, когато свързващите проводници са прокарани през процепи на прозорци или врати.
• Точки на прегъване поради неправилно закрепване или прокарване на свързващия проводник.
• Места на прерязване поради прегазване на свързващия проводник.
• Повреди в изолацията поради дърпане от стенния контакт.
• Пукнатини поради стареене на изолацията.

Такива дефектни свързващи електрически проводници не бива да се използват и поради повредената изолация са опасни за живота.

Редовно проверявайте за повреди свързващите електрически проводници. Внимавайте за това, при проверката свързващият проводник да не е свързан към електрическата мрежа.

Свързващите електрически проводници трябва да отговарят на приложимите разпоредби на VDE и DIN. Използвайте само свързващи проводници с обозначение H 07 RN.

Отпечатване на типовите обозначения върху свързващия кабел е задължително предписание.

Удължителен кабел и мрежов предпазител

- При дължина до 25 m удължаващите проводници трябва да са с напречно сечение от 1,5 mm², при дължина над 25 m – поне 2,5 mm².

- Присъединяването към мрежата се осигурява с бавнодействащ предпазител 16А.

Връзки и ремонти

Свързвания и ремонти по електрическото оборудване могат да се извършват само от електротехник.

При запитвания, моля посочвайте следните данни.

• Тип ток на двигателя
- Данни от типовата табелка на уреда
При връщане на двигателя винаги изпращайте целия задвижващ блок с превключвателя.

Съблюдавайте указанията за безопасност!

12. Поддръжка

⚠ Предупреждение: Изключете машината и из- вадете щепсела от контакта, преди да извършвате дейности по поддръжка и настройка.

Съхранявайте ръководството заедно с машината. Поддържайте машината чиста.

По време на почистването носете предпазни очила.

Почистване:

Благоразумие: Не почиствайте пластмасовите части на масата с агресивни препарати. Препоръчваме ви да използвате мек препарат за миене върху влажна кърпа. Не позволявайте на водата да влезе в контакт с машината.

• Поддържайте предпазните приспособления, вентилационните процепи и корпуса на двигателя възможно най-чисти от прах и замърсявания. Избърсвайте продукта с чиста кърпа или го про-духвайте със сгъстен въздух под ниско налягане.
• Препоръчваме да почиствате продукта веднага след всяка употреба.
• Почиствайте продукта редовно с влажна кърпа и малко мек сапун. Не използвайте почистващи препарати или разтворители; те биха могли да разядат пластмасовите части на продукта. Внимавайте за това, да не може да попадне вода във вътрешността на продукта. Проникването на вода увеличава риска от токов удар.

Поддръжка:

- Редовно проверявайте режещия диск. Използвайте само добре заточени дискове без пукнатини и деформации. Използвайте само инструменти, които отговарят на европейския стандарт EN 847-1.

• Незабавно сменете износената вложка на люлката.
• Проверявайте всички предпазни устройства след всяка поддръжка и почистване.
• Проверете дали върху или в машината няма инструменти или други части, преди да я пуснете отново в експлоатация.
• Отстранете всички запушвания от дървени стърготини на изхода.

След ремонт или поддръжка се уверете, че всички части, свързани с безопасността, са на мястото си и са в отлично състояние. Съхранявайте частите, които могат да причинят нараняване, на място, недостъпно за други лица и деца.

Внимание: Съгласно Закона за отговорността за продуктите не се носи отговорност за щети причинени от неправилен ремонт или неизползване на оригинални резервни части.

Обадете се на отдела за обслужване на клиенти или на оторизиран специалист. Същото важи и за принадлежностите.

Сервизна информация

Трябва да се има предвид, че следните части на този продукт са обект на износване поради износване или на естествено износване, респ. следните части са необходими като консумативи.

Бързоизносващи се части*: режещ диск, вложка на люлката

* не са включени задължително в обема на доставката!

Резервни части и принадлежности се предлагат в нашия серверен център. За целта сканирайте QR кода на заглавната страница.

Смяна на режещия диск (Фиг. 11 - 15)

⚠ Издърпайте щепсела, преди да смените реже- щия диск.

⚠️ Опасност от порязване! Режещият диск е тежък и може да бъде хлъзгав.

Носете ръкавици при смяна на режещите дискове.

- Не използвайте режещи дискове от стомана HSS.

- Не използвайте напукани режещи дискове или такива, които са променили формата си.

- Използвайте само добре наточени режещи дискове.

⚠️ Опасност от изгаряне! Скоро след рязането режещият диск все още е горещ.

1. Дръжте здраво люлката и извадете пружинния шплинт (Фиг. 11, А).

2. Развийте шестостенната гайка (Фиг. 12 В), продължавайте да държите здраво люlkата и издърпайте водача на люlkата (Фиг. 12 С) от шпилката (Фиг. 12 Д).

3. Бавно спуснете люлката към пода.

4. Осигурете режещия диск със задържащия цифт (Фиг. 13, 14) срещу превъртане.

5. Развийте винта (Фиг. 14, Е).

6. Свалете винта (Фиг. 14, F), предния фланец на режещия диск (Фиг. 14, G) и режещия диск (Фиг. 14, H).

7. Почистете фланеца на режещия диск.

8. Поставете нов или наточен режещ диск. Уверете се, че режещият диск се движи в правилната посока: стрелката върху защитния капак и стрелката върху режещия диск трябва да сочат в една и съша посока!

9. Поставете предния фланец на режещия диск и шайбата.

10. Осигурете режещия диск с винта.

11. Поставете двете шайби върху центриращия щифт (Фиг. 15, I).

12. Повдигнете люлката и вкарайте центриращия щифт в отвора (Фиг. 15, J).

13. Поставете водача на люлката (Фиг. 12 С) обратно върху шпилката (Фиг. 12 Д) и го фиксирайте с шестостенната гайка (Фиг. 12 В).

14. Вкарайте пружинния шплинт (Фиг. 11, А) през центриращия щифт (Фиг. 15, I).

15. Свалете задържащия шифт (Фиг. 13, 14).

Смяна на пластмасовата вложка

Незабавно сменете износените или повредени пластмасови вложки (Фиг. 1, 11).

1. Развийте винтовете на пластмасовата вложка и я извадете.

2. Поставете нова пластмасова вложка и я за- тегнете.

13. Транспортиране

Транспортиране (Фиг. 9)

Преместете люлката в транспортно положение и я застопорете с помощта на фиксиращия лост (18) Фиг. 2

Наклонете триона върху колелата, за да можете да го преместите лесно. За целта поставете крака си върху оста на колелото и издърпайте машината към себе си за дръжката.

Внимание! Трионът може да се използва само когато и четирите крака стоят здраво на земята.

14. Съхранение

Съхранявайте уреда и неговите принадлежности на тъмно, сухо и защитено от замръзване, както и недостъпно за деца място. Оптималната температура за съхранение е между 5 и 30 °C. Съхранявайте електрическия инструмент в оригиналната опаковка. Покрийте продукта, за да го защитите от прах или влага. Съхранявайте ръководството за употреба при продукта.

15. Изхвърляне и рециклиране

Указания за опаковката

Опаковъчните материали могат да се рециклират. Моля, изхвърлете опаковката по природосъобразен начин.

Указания за Закона за електрическото и електронното оборудване (ElektroG)

Старото електрическо и електронно оборудване не трябва да се изхвърля заедно с битовите отпадъци, а трябва да се събира и изхвърля разделно!

- Старите батерии и акумулатори, които не са неподвижно монтирани в стария уред, трябва да бъдат извадени преди предаване без да се разрушават! Тяхното изхвърляне е регламентирано от Закона за батериите и акумулаторите.

- Собствениците, респ. ползвателите на електрическо и електронно оборудване са законово задължени да ги върнат след употреба.

• Крайният потребител е отговорен за изтриването на личните му данни от стария уред, който трябва да бъде изхвърлен!
• Символът на зачеркната кофа на колела означава, че отпадъците от електрическото и електронното оборудване не трябва да се изхвърлят заедно с битовите отпадъци.
• Електрическото и електронното оборудване може да се предава безплатно на следните места:

- Публични събирателни пунктове (например дворове на общински сгради).

• Магазини за продажба на електронни уреди (физически и онлайн), при условие че търговците са длъжни да ги вземат обратно или предлагат това вземане доброволно.
• Можете да предадете до три стари електрически уреда от всеки тип уред с максимальна дължина на ръба от 25 сантиметра без да купувате нов уред от производителя, или да ги предадете в друг оторизиран събирателен пункт във вашия район.

- За допълнителните условия за връщане на производители и дистрибутори се обърнете към съответния център за обслужване на клиенти.

• Ако новият елек трически уред се дос тавя от про- изводителя на частно домакинство, той може да организира безплатно извозване на стария електрически уред при поискване от крайния потребител. За целта се свържете с отдела за обслужване на клиенти на производителя.
• Това се отнася само за уредите, които се инсталират и продават в Европейския съюз и са предмет на европейската Директива 2012/19/EC. В страни извън Европейския съюз могат да се прилагат различни разпоредби за изхвърляне на отпадъците от електрическо и електронно оборудване.

16. Отстраняване на неизправности

Следващата таблица показва симптомите на грешки и описва как можете да ги отстраните, ако продуктът Ви не работи правилно. Ако не можете да намерите и отстраните проблема, свържете се със сервис.

Моля обърнете внимание: Винаги изключвайте машината от електрическата мрежа, преди да извършвате поддръжка или ремонтни работи.

Неизправност Възможна причина Отстраняване
Режещият диск се разхлаб-ва след изключване на двигателя	Прекалено леко затегната закреп-ваща гайка	Затегнете закрепващата гайка;дясна резба
Двигателят не се задвижва Повреда на мрежов предпазител Дефектен удължаващ проводник Дефектен двигател или превключ-вател		Проверете мрежовия предпазител Смяна на удължаващия проводник Възлагане на проверка от електро-техник
Грешна посока на въртене на двигателя	Разменени фази Разменени фази (вижте Фиг. 10)
Двигателят няма мощност,предпазителят се задейства	Сечението на удължаващия про-водник не е достатъчно Претоварване поради затъпен режещ диск	вижте „Електрическо свързване“Смяна на режещия диск
Нагорели места по повърх-ността на рязане	Затьпен режещ диск Неподходящ режещ диск	Заточване, смяна на режещия диск Подмяна на режещия диск

Очевидни недостатъци трябва да бъдат докладвани в рамките на 8 дни от получаването на стоки, в противен случай купувачът губи всякакви претенции за такива дефекти. Предлагаме гаранция на нашите машини с правилното лечение на срока на действие на косвена гаранция от датата на доставка по такъв начин, че ние замени всяка част в рамките на това време открива в един ред в материала или изработката трябва да бъде безполезно, безплатно. За части, които ние не се произвеждат, ние правим само като гаранция, като имаме право на гаранционни искове срещу доставчици. Разходите за вмъкване на нови части на купувача. Преобразуване и намаляване вземания и други исковете за обезщетения, са изключени.

Garancija RS

Očigledni nedostaci se moraju prijaviti u roku od 8 dana nakon prijema robe, u suprotnom kupac gubi sva prava u pogledu takvih nedostataka. Za naše mašine dajemo garanciju tokom trajanja zakonskog garantnog roka od datuma primopredaje, pod uslovom da se sa njima pravilno rukuje, na taj način besplatno vršimo zamenu svakog dela mašine koji tokom tog perioda postane neupotrebljiv usled greške u materijalu ili proizvodnji. Za delove koje ne proizvodimo sami, dajemo garanciju samo u okviru ostvarivanja garantnih prava koja dobijamo od poddobavljača. Troškove za ugradnju novih delova snosi kupac. Pravo na zamenu i umanjenje i drugi zahtevi za nadoknadu štete su isključeni.

Garantie RO
