KASUTUSJUHEND HS730 SCHEPPACH

Tootel olevate sümbolite selgitus

Käesolevas käsiraamatus on sümbolite kasutamise ülesandeks pöörata Teie tähelepanu võimalikele riskidele. Neid saatvatest ohutussümbolitest ja selgitustest tuleb täpselt aru saada. Hoiatused ise ühtki riski ei kõrvalda ega suuda asendada korrektseid meetmeid önnetuste ärahoidmiseks.

	Järgige enne kasutamist kõiki ohutusjuhiseid!
	Lugege ja möistke enne käikuvõtmist käsitsusjuhendi kogu teksti.
	Kandke kaitsekindaid!
	Kandke kuulmekaitset!
	Kandke silmakaitset!
	Kandke libisemiskindlaid jalatseid!
	Seadet tohib käsitseda ainult üks inimene.
	Tähelepanu! Ärge kasutage seadet märjas.
	Tähelepanu! Ärge sisestage jäsemeid saeketta piirkonda! Vigastusoht!
	Tõmmake enne masina remonte, puhastamist ja hooldust võrgupistik välja!
	Hoidke lapsed tööpiirkonnast eemal!
	Kõrgepinge, oht elule!
	Vanad seadmed ei kuulu olmeprügisse.
	Kaitse- ja ohutusseadiste eemaldamine või muutmine on keelatud!
	Toode vastab kehtivatele Euroopa direktiividele.
	Toode vastab kehtivatele Serbia direktiividele.

Sisukord: Lk:

1. Sissejuhatus 185
2. Seadme kirjeldus (joon. 1 - 2) 185
3. Tarnekomplekt 185
4. Sihtotstarbekohane kasutus....185
5. Üldised ohutusjuhised 187
6. Tehnilised andmed....189
7. Lahtipakkimine....189
8. Montaaž 189
9. Käikuvõtmine 190
10. Käsitsemine / tööjuhised.... 190
11. Elektriühendus.... 191
12. Hooldus.... 191
13. Transportimine.... 192
14. Ladustamine 193
15. Utiliseerimine ja taaskäitlus.... 193
16. Rikete körvaldamine 194
17. Vastavusdeklaratsioon 343

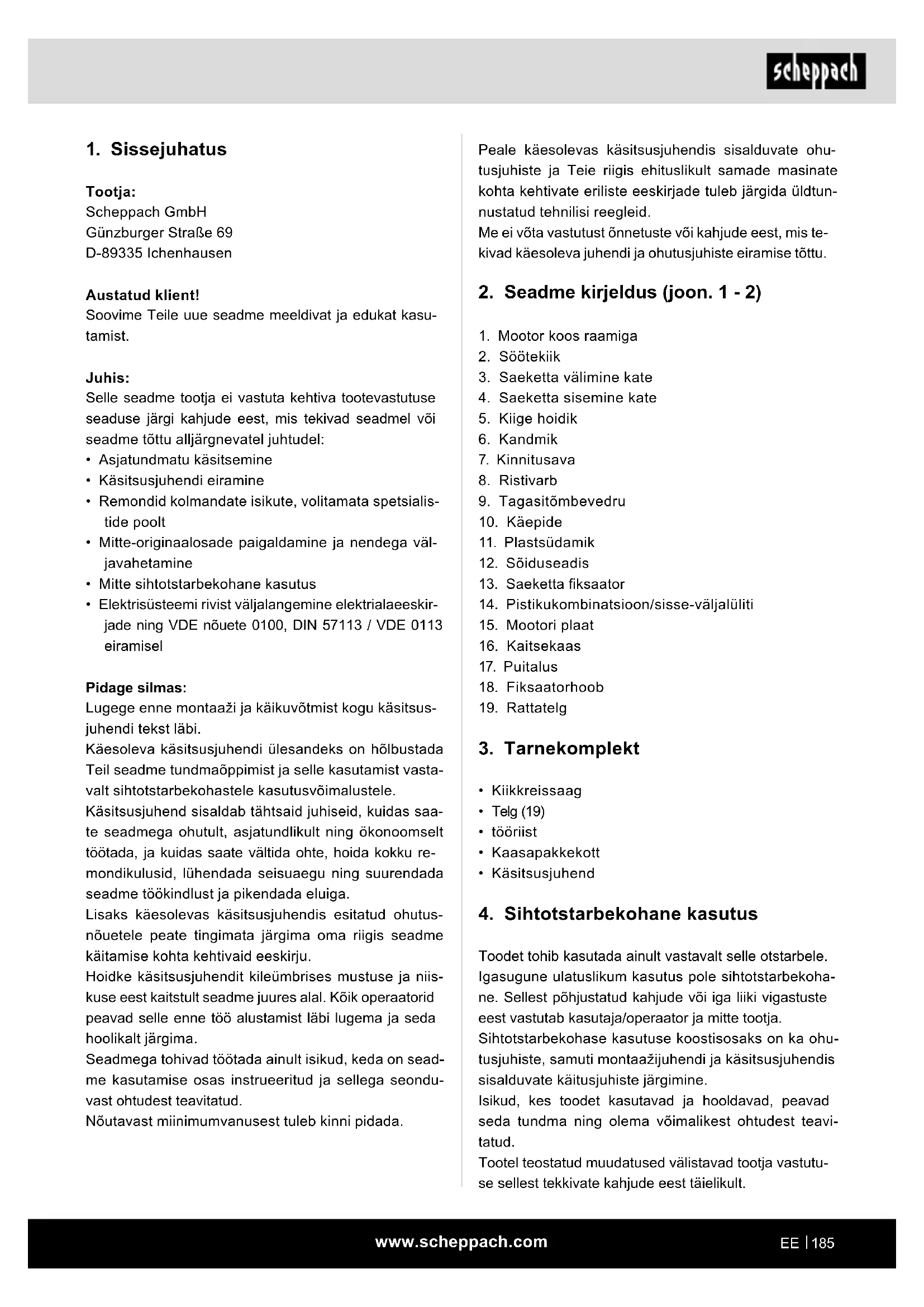

1. Sissejuhatus

Tootja:

Scheppach GmbH

Soovime Teile uue seadme meeldivat ja edukat kasutamist.

Juhis:

Selle seadme tootja ei vastuta kehtiva tootevastutuse seaduse järgi kahjude eest, mis tekivad seadmel või seadme tõttu alljärgnevatel juhtudel:

• Asjatundmatu käsitsemine
  • Käsitsusjuhendi eiramine
• Remondid kolmandate isikute, volitamata spetsialis-tide poolt
• Mitte-originaalosade paigaldamine ja nendega väl-javahetamine
  • Mitte sihtotstarbekohane kasutus
• Elektrisüsteemi rivist väljalangemine elektrialaeeskirjade ning VDE nõuete 0100, DIN 57113 / VDE 0113 eiramisel

Pidage silmas:

Lugege enne montaaži ja käikuvõtmist kogu käsitsus- juhendi tekst läbi.

Käesoleva käsitsusjuhendi ülesandeks on hölbustada Teil seadme tundmaöppimist ja selle kasutamist vastavalt sihtotstarbekohastele kasutusvõimalustele.

Käsitsusjuhend sisaldab tähtsaid juhiseid, kuidas saate seadmega ohutult, asjatundlikult ning ökonoomselt töötada, ja kuidas saate vältida ohte, hoida kokku remondikulusid, lühendada seisuaegu ning suurendada seadme töökindlust ja pikendada eluiga.

Lisaks käesolevas käsitsusjuhendis esitatud ohutus-nõuetele peate tingimata järgima oma riigis seadme käitamise kohta kehtivaid eeskirju.

Hoidke käsitsusjuhendit kileümbrises mustuse ja niiskuse eest kaitstult seadme juures alal. Köik operaatorid peavad selle enne töö alustamist läbi lugema ja seda hoolikalt järgima.

Seadmega tohivad töötada ainult isikud, keda on seadme kasutamise osas instrueeritud ja sellega seonduvast ohtudest teavitatud.

Nõutavast miinimumvanusest tuleb kinni pidada.

Peale käesolevas käsitsusjuhendis sisalduvate ohutusjuhiste ja Teie riigis ehituslikult samade masinate kohta kehtivate eriliste eeskirjade tuleb järgida üldtunnustatud tehnilisi reegleid.

Me ei võta vastutust önnetuste või kahjude eest, mis te- kivad käesoleva juhendi ja ohutusjuhiste eiramise tõttu.

2. Seadme kirjeldus (joon. 1 - 2)

1. Mootor koos raamiga
2. Söötekiik
3. Saeketta välimine kate
4. Saeketta sisemine kate
5. Kiige hoidik
6. Kandmik
7. Kinnitusava
8. Ristivarb
9. Tagasitömbevedru
10. Käepide
11. Plastsüdamik
12. Sõiduseadis
13. Saeketta fiksaator
14. Pistikukombinatsioon/sisse-väljalüliti
15. Mootori plaat
16. Kaitsekaas
17. Puitalus
18. Fiksaatorhoob
19. Rattatelg

3. Tarnekomplekt

• Kiikkreissaag
  • Telg (19)
  • tööriist
• Kaasapakkekott
• Käsitsusjuhend

4. Sihtotstarbekohane kasutus

Toodet tohib kasutada ainult vastavalt selle otstarbele. Igasugune ulatuslikum kasutus pole sihtotstarbekohane. Sellest põhjustatud kahjude või iga liiki vigastuste eest vastutab kasutaja/operaator ja mitte tootja.

Sihtotstarbekohase kasutuse koostisosaks on ka ohutusjuhiste, samuti montaažijuhendi ja käsitsusjuhendis sisalduvate käitusjuhiste järgimine.

Isikud, kes toodet kasutavad ja hooldavad, peavad seda tundma ning olema võimalikest ohtudest teavitatud.

Tootel teostatud muudatused välistavad tootja vastutuse sellest tekkivate kahjude eest täielikult.

Toodet tohib käitada ainult tootja originaalosadega ja originaaltarvikutega.

Tuleb pidada kinni tootja ohutus-, töö- ja hooldusees-kirjadest ning tehnilistes andmetes esitatud möötme-test.

Masin vastab kehtivale EÜ masinadirektiivile.

• Kreissaag on ette nähtud 1 mehe käsitsemiskohaga ja kasutamiseks ainult välistingimustes.
• Kiikkreissaag on transporditav ketassaag. Seda saab kasutada ainult küttepuidu ristisuunaliseks lõikamiseks kiigega vastavalt tehnilistele andmetele.
• Saag on konstrueeritud eranditult küttepuidu ristilõikamiseks.
• Puidu läbimõõdust söltumatult tohib kiigele asetada ainult 1 töödetaili.
• Järgige köiki masinal olevaid ohutus- ja ohujuhiseid ning hoidke need täiearvuliselt hästi loetavas seisundis.
• Masina töö- ja ümbruspiirkond peab olema häirivatest võõrkehadest puhas, et önnetusi ennetada.
• Põhimõtteliselt peavad olema lõigatavad puud võõrkehadest nagu naeltest ja kruvidest puhtad.
• Kasutage masinat ainult laitmatus tehnilises sei-sundis ja sihtotstarbekohaselt, ohutus- ning ohu-teadlikult ja käsitsuskorraldusi järgides. Körvaldage (laske körvaldada) viivitamatult eelkõige rikked, mis võivad halvendada ohutust.
• Asjakohastest önnetuste ennetamise eeskirjadest ja muudest üldtunnustatud ohutustehnilistest reeglitest tuleb kinni pidada.

Tootja ei vastuta sihtotstarbele mittevastavast kasutusest või valest käsitsemisest põhjustatud kahjude eest.

Käsitsusjuhendis esitatud signaalsönade selgitus

OHT

Signaalsõna vahetult eelseisva ohtliku olukorra tähistamiseks, mille tagajärjeks on, kui seda ei väldita, surm või raske vigastus.

HOIATUS

Signaalsõna vahetult võimaliku ohtliku olukorra tähistamiseks, mille tagajärjeks võib olla, kui seda ei väldita, surm või raske vigastus.

ETTEVAATUST

Signaalsõna vahetult võimaliku ohtliku olukorra tähistamiseks, mille tagajärjeks võib olla, kui seda ei väldita, vähene või mõõdukas vigastus.

TÄHELEPANU

Signaalsõna vahetult võimaliku ohtliku olukorra tähistamiseks, mille tagajärjeks võivad olla, kui seda ei väldita, materiaalsed kahjud tootel või omandil/valdusel.

Palun pidage silmas, et meie seadmed pole konstrueeritud kommerts-, käsitööndus- või tööstuskasutuseks. Me ei võta üle pretensiooniöiguskohustust, kui seadet kasutatakse kommerts-, käsitööndus- või tööstusettevõtetes ning samaväärsetel tegevustel.

Jääkriskid

Masin on ehitatud tehnika arengutaseme ja tunnustatud ohutustehniliste reeglite kohaselt. Siiski võib töötamisel esineda üksikuid jääkriske.

• Sörmede ja käte vigastamise oht pöörleva saeketta töttu töödetaili asjatundmatu juhtimise korral.
• Vigastused töödetaili eemalepaiskumise töttu asjatundmatu hoidmise või juhtimise korral.
• Tervise ohustamine müra töttu. Töötamisel ületatakse lubatud mürataset. Kandke tingimata isiklikku kaitsevarustust nagu kuulmekaitset.
• Vigastused defektse saeketta töttu. Kontrollige saeketast regulaarselt ja iga kord enne kasutamist kahjustuste puudumise suhtes.
• Oht voolu töttu, nõuetele mittevastavate elektriühendusjuhtmete kasutamine.
• Eritarvikute kasutamisel tuleb järgida ja hoolikalt lugeda eritarvikutele lisatud käsitsuskorraldust.
• Peale selle võivad köigist tarvitusele võetud abinõudest hoolimata valitseda mitteilmsed jääkriskid.
• Jääkriske saab minimeerida, kui järgitakse ohutusjuhiseid ja sihtotstarbekohast kasutust ning käsit-suskorraldust tervikuna.
• Vältige toote juhuslikku käimapanemist: pistiku pistikupessa sisestamisel ei tohi käitusklahvi vajutada. Kasutage rakendustööriista, mida käesolevas käsitsusjuhendis soovitatakse. Nii saavutate, et Teie toode annab optimaalseid tulemusi.
• Hoidke oma käed tööpiirkonnast eemal, kui toode on käigus.

Tähelepanu, önnetusoht! Puit peab alati saeketta mölemal küljel kiige prismasse toetuma. (vt nooli; joon. 15a)

5. Üldised ohutusjuhised

⚠️ Hoiatus!

Kui kasutatakse elektritööriistu, siis tuleb järgida põhilisi ohutusabinõusid, et välistada tule, elektrilöögi ning inimeste vigastamise riske.

• Järgige enne saega töötamist ja selle vältel köiki neid juhiseid.
• Hoidke neid ohutusjuhiseid korralikult alal.
  • Kaitske ennast elektrilöögi eest!
  • Vältige keha kokkupuudet maandatud osadega.
• Mittekasutatavaid seadmeid tuleks hoida alal kuivas lukustatud kohas ja väljaspool laste käeulatust.
• Hoidke tööriistad teravad ja puhtad, et paremini ning ohutumalt töötada.

- Kontrollige regulaarselt tööriista kaablit ja laske see kahjustumise korral tunnustatud spetsialistil uuega asendada.

- Kontrollige regulaarselt pikendusjuhet ja asendage, kui see on kahjustunud.

- Kasutage öues ainult selleks heaks kiidetud, vastavalt tähistatud pikenduskaableid.

- Pidage silmas, mida Te teete. Toimige töötamisel möistlikult. Ärge kasutage tööriista, kui olete väsinud.

- Ärge kasutage tööriistu, millel ei saa lülitit sisse ja välja lülitada.

- Hoiatus! Muude rakendustööriistade ja muude tarvikute kasutamine võib tähendada Teile vigastusohtu.

- Tõmmake igasugustel seadistus- ja hooldustöödel vörgupistik välja.

- Andke ohutusjuhised köigile isikutele edasi, kes masinal töötavad.

- Ettevaatust! Pöörleva saeketta töttu valitseb käte ja sörmede vigastamise oht.

- Masin on varustatud ohutuslülitiga taassisselülitamise vastu pärast pingelangust.

- Kontrollige enne käikuvõtmist, kas seadme tüübisildil esitatud pinge ühtib võrgupingega.

- Kui on vajalik pikenduskaabel, siis veenduge, et selle ristlöige on sae voolutarbe jaoks piisav. Miini-mumristlöige 1,5 mm², alates 20 m kaablipikkusest 2,5 mm².

- Kasutage kaablitrumlit ainult mahakeritud seisundis.

- Kontrollige vörguühendusjuhe üle.

- Ärge kasutage vigaseid või kahjustatud ühendus- juhtmeid.

- Ärge kasutage kaablit, et pistikut pistikupesast välja tömmata. Kaitske kaablit kuumuse, öli ja teravate servade eest.

- Ärge jätke saagi vihma kätte ega kasutage masinat niiskes või märjas ümbruses.

• Hoolitsege hea valgustuse eest.

- Ärge saagige põlemisvõimeliste vedelike või gaaside läheduses.

- Kandke sobivat tööriietust! Avar riietus või ehteid võivad pöörlevasse saekettasse kinni jääda.

- Õues töötamisel on soovitatavad libisemiskindlad jalatsid.

- Kandke pikkade juuste korral juuksevõrku.

- Operaator peab olema vähemalt 16 aastat vana.

- Hoidke lapsed vörku ühendatud seadmest eemal.

- Hoidke töökoht puidujäätmetest ja vedelevatest osadest puhas.

- Tööpiirkonnas valitseva korratuse tagajärjeks võivad olla önnetused.

- Ärge laske teistel isikutel, eelkõige lastel, tööriista ega võrgukaablit puudutada. Hoidke nad töökohast eemal.

- Masinal tegutsevate isikute tähelepanu ei tohi kõrvale juhtida.

- Järgige mootori ja saeketta pöörlemissuunda. Kasutage ainult saekettaid, mille suurim lubatud kiirus pole väiksem kui ketassae ja lõigatava materjali maksimaalne spindlikiirus.

- Saekettaid ei tohi mitte mingil juhul pärast ajami väljalülitamist külgmise vastusurumisega pidurdada.

- Paigaldage ainult hästi teritatud, pragudeta ja de- formeerumata saekettaid.

- Ärge kasutage körglegeeritud kiirlöiketerasest (HSS teras) ketassaekettaid.

- Kasutage ainult tootja poolt soovitatud saekettaid, mis vastavad normile EN 847-1, koos hoiatusjuhisega pöörata saeketta vahetamisel tähelepanu sellele, et löikelaius pole väiksem kui saeketta tüvilehe paksus.

- Vigased saekettad tuleb kohe välja vahetada.

- Ärge kasutage saekettaid, mis ei vasta käesolevas kasutuskorralduses esitatud tunnusandmetele.

- Masinal olevaid ohutusseadiseid ei tohi demonteerida ega kasutuskölbmatuks teha.

- Vahetage välja ärakulunud lauasüdamik.

- Tööasukoht alati saeketta küljel.

- Ärge koormake masinat sel määral, et see jääb seisma.

- Pöörake tähelepanu sellele, et saeketas ei taba mahalõigatud puidutükke ega paiska neid eemale.

- Ärge eemaldage kunagi lahtiseid kilde, laaste või kinnikiilunud puitosi töötava saeketta korral, välja arvatud tõukepulga kasutamisel.

- Lülitage rikete körvaldamiseks või kinnikiilunud puidutükkide eemaldamiseks masin välja. - Tõmmake võrgupistik välja -

- Asendage kulunud saagimispilu korral lauasüdamik uuega. - Tömmake vörgupistik välja -

- Viige ümbervarustus- ning seadistus-, mõõtmis- ja puhastustöid läbi üksnes seisatud mootoriga. - Tõmmake võrgupistik välja -

- Kontrollige enne sisselülitamist üle, kas võtmed ja seadistustööriistad on eemaldatud.

- Lülitage mootor töökohalt lahkumisel välja ja tömmake vörgupistik välja.

- Kõik kaitse- ja ohutusseadised tuleb pärast remondi või hoolduse lõpetamist kohe tagasi monteerida.

- Tuleb pidada kinni tootja ohutus-, töö- ja hooldusjuhistest ning tehnilistes andmetes esitatud möötmetest.

- Tuleb järgida asjaomaseid önnetuste ennetamise eeskirju ja muid üldtunnustatud ohutustehnilisi reegleid.

- Järgige erialaliidu meelespea-vihikuid (VBG 7j).

- Ketassaag tuleb ühendada 16 A inertse kaitsmega 400 V pistikupesa külge.

- Ärge kasutage rasketeks töödeks väikese võimsusega masinaid.

- Ärge kasutage kaablit eesmärkidel, milleks see pole ette nähtud!

- Hoolitsege stabiilse seisuasendi eest ja hoidke alati tasakaalu.

- Kontrollige tööriista võimalike kahjustuste suhtes!

- Enne tööriista edasist kasutamist tuleb uurida kait-seseadiseid või kergesti kahjustatud osi hoolikalt nende laitmatu ja sihtotstarbekohase talitluse suhtes.

- Kontrollige üle, kas liikuvad osad talitlevad laitmatult ega kiilu kinni või kas osad on kahjustatud. Köik detailid peavad olema õigesti monteeritud ja täitma köiki tingimusi, et tagada tööriista laitmatu käitus.

- Kahjustatud kaitseasadised ja osad tuleb lasta tunnustatud erialatöökojas asjatundlikult remontida või välja vahetada, kui kasutuskorralduses pole mainitud teisiti.

- Laske kahjustatud lüliti klienditeeninduse töökojas välja vahetada.

- See tööriist vastab asjaomastele ohutusnõuete. Remonti tohib teostada ainult elektrispetsialist originaalvaruosi kasutades; vastasel juhul võivad kasutajal önnetused juhtuda.

- Kui vajalik, kandke sobivat isiklikku kaitsevarustust. See võib hölmata:

- kuulmekaitset kuulmiskaotuse riski vähendamiseks;

- respiraatorit ohtliku tolmu sissehingamise riski vähendamiseks.

- Kandke saeketaste ja karedate materjalidega ümberkäimisel kindaid. Saekettaid tuleb, mil alati praktiliselt võimalik, kanda vastavas anumas.

- Operaatorit tuleb informeerida tingimustest, mis mõjutavad müraväärtusi (nt saeketastest, mis konstrueeriti müraemissiooni vähendamiseks, masina ja saeketta hoolitsusest).

- Vigadest masinal, sealhulgas kaitseseadistel ja saekettal, tuleb teavitada nende avastamisel kohe ohutuse eest vastutavat isikut.

- Kasutage masina transportimisel ainult transpor-diseadiseid ega kasutage ümberkäimiseks ning transportimiseks kunagi kaitseadiseid.

- Köik operaatorid peavad olema masina kasutamises, seadistamises ja käsitsemises küllaldaselt koolitatud.

- Ärge saagige lõikematerjali, mis sisaldab võõrkehi nagu nt traate, kaableid või nööre.

- Kasutage ainult teravaid saekettaid.

- Masin peab seisma käituse ajal horisontaalsel, tasa-sel aluspinnal ja põrand peab olema masina ümber tasane, hästi hooldatud ning vaba jäätmetest nagu nt laastudest ja mahalõigatud töödetailidest.

- Peab olema tagatud piisav üldine ja kohapealne valgustus.

- Paigutage töödeldavate töödetailide virn ja valmis töödetailid operaatori tavalise töökoha lähedale.

- Öppige tulekahjuriski vältimiseks selgeks ohutud toimimisviisid puhastamiseks, korrashoiuks ja laastude ning tolmu regulaarseks eemaldamiseks.

- Järgige tootja juhendit saeketaste kasutamise, sea-distamise ja remondi kohta.

- Järgige saeketastel esitatud maksimaalseid pöördeid.

- Tehke kindlaks, et kasutatavad äärikud on tootja andmete kohaselt kasutuseesmärgiks sobilikud.

- Tehke kindlaks, et masina käitamiseks vajalikud lahutavad kaitseseadised ja muud kaitseseadised on paigaldatud, on heas käitusseisundis ning öigesti hooldatud.

- Tolmuplahvatust möjutab saetava materjali liik.

Hoiatus! See elektritööriist tekitab käitamise ajal elektromagnetilise välja. Könealune väli võib teatud tingimustel aktiivsete või passiivsete meditsiiniliste implantaatide talitlust halvendada.

Vähendamaks tõsiste või surmavate vigastuste ohtu, soovitame me meditsiiniliste implantaatidega isikutel arsti ja meditsiinilise implantaadi tootjaga konsulteerida enne, kui elektritööriista käsitsetakse.

6. Tehnilised andmed

Koostemöödud P x L x K 1260 x 700 x 1220 mm

Saeketta HW ø 700/30/4,2/ Z42
Kaal 89 kg
Puidu ø min/max u 3/24 cm
Puidu pikkus min/max. 25/100 cm
Mootor 400 V 3~ / 50 Hz
Võimsus S1 4000 W
Tarbevõimsus P1 / töörežiim	4500 W / S6* 20%
Tarbevõimsus P1 / töörežiim	4200 W / S6* 40%
Nimi-tühikäigupöörded 1400 min	-1
Kaitse 16 A inertne
Kaitseliik	IP54
Kaitseklass	1

Õigus tehnilisteks muudatusteks reserveeritud!

\* Töörežiim S6:

Katkematu perioodiline käitus vahelduvkoormusega. Käitus koosneb käivitumisajast, konstantse koormusega ajast ja tühikäiguajast. Tsükli kestus on 10 min, suhteline sisselülituskestus on 20% või 40% tsükli kestusest.

Müra tunnusväärtused Mõõtmistingimused

Esitatud väärtused on emissiooniväärtused ega pea endast kujutama samas ka turvalisi tööväärtusi. Kui- gi emissiooni- ja immissioonitasemete vahel valitseb korrelatsioon, ei saa sellest usaldusväärselt tuletada, kas täiendavad ettevaatusmeetmed on vajalikud või mitte. Tegurid, mis võivad mõjutada hetkel töökohal valitsevat väärtust, sisaldavad mõjude kestust, tööruu- mi omapära, muid müraallikaid jms, nt masinate arvu ja naabruses toimuvaid protseduure. Lubatud tööväär- tused võivad ka riigiti varieeruda. See informatsioon peaks siiski võimaldama kasutajal paremini ohtu ja riske hinnata.

Müra ja vibratsioon

△ Hoiatus: Müra võib Teie tervisele tõsist mõju avaldada. Kui masina müra ületab 85 dB, siis kandke palun sobivat kuulmekaitset.

Informatsioon müraemissiooni kohta EN ISO 3744:2010 järgi

Müra tunnusväärtused

Helivõimsustase L_WA	110,5 dB
Helirõhutase L_pA	95 dB
Määramatus K_WA/pA	2 dB

7. Lahtipakkimine

• Avage pakend ja võtke seade ettevaatlikult välja.
• Eemaldage pakendusmaterjal ja pakendus- ning transpordikindlustused (kui olemas).
• Kontrollige üle, kas tarnekomplekt on terviklik.
• Kontrollige seadet ja tarvikuosi transpordikahjustuste suhtes.
• Hoidke pakendit võimaluse korral kuni garantiiaja möödumiseni alal. Tutvuge enne kasutamist käsit-susjuhendi alusel tootega.
• Kasutage tarvikute ja kulu- ning varuosade puhul ainult originaalosi. Varuosi saate esindusest.
• Edastage tellimuste korral meie artiklinumbrid ja toote tüüp ning ehitusaasta.

Käesolevas käsitsusjuhendis oleme varustanud Teie ohutust puudutavad kohad selle märgiga: △

TÄHELEPANU

Seade ja pakendusmaterjalid pole laste mänguas-jad! Lapsed ei tohi kilekottide, kilede ja väikeosade-ga mängida! Valitseb allaneelamis- ja lämbumisoht!

8. Montaaž

Pakendamistehnilistel põhjustel pole Teie masin täielikult monteeritud.

Telje monteerimine (joon. 3 - 6)

Pistke nüüd rattatelg (19) joon. 3 näidatud viisil läbi rattatelje rippkinnituse ava. See asub kiige alumisel küljel. Seejärel pange kaasapandud seibid ja puksid joon. 4 näidatud järjekorras rattateljele. Lükake nüüd rattatelg läbi teise rippkinnituse ava (joon. 5) ja pööra- ke tähelepanu sellele, et sooned (5a) asuvad sisekül- jel. Lükake nüüd puksi koos seibiga niipalju körvale, et puks on soone kohal.

Pingutage keermetihvtid joon. 6 kujutatud viisil kinni. Tähelepanu, puksidel on vastavalt kaks keermetihvti.

Rataste monteerimine (joon. 7)

Pistke mölemad rattad juba monteeritud teljele. Kindlustage vastav ratas vastavalt ühe 8,4 seibi ja ühe M8x20 poldiga.

Lülitimooduli monteerimine (joon. 8)

Kruvige lülitimoodul lülitisokli külge.

9. Käikuvõtmine

Järgige enne käikuvõtmist ohutusjuhiseid.

• Köik kaitse- ja abiseadised peavad olema montee-ritud.
• Kontrollige kiigesüdamikku kulumise suhtes ja va- hetage vajaduse korral välja.
• Kontrollige kiik üle, see peab iseseisvalt lähteposit-siooni tagasi pöörduma.
• Kontrollige saeketast laitmatu kinnituse ja öige töö-suuna suhtes.
• Viige ümbervarustus-, seadistus-, möötmis- ja puhastustöid läbi ainult seisatud mootori korral. Tõmmake võrgupistik välja ja oodake ära pöörleva tööriista seiskumine.
• Saag on konstrueeritud eranditult küttepuidu ristilõikamiseks.
• Puidu läbimõõdust söltumatult tohib kiigele asetada ainult ühe tüki.
• Tähelepanu! Ärge saagige puidukubusid ega mitut tükki üheaegselt.
• Pange köverdad puidutükid nii kiige sisse, et välja-poole paindunud külg osutab saeketta poole.
• Pöörake tähelepanu sellele, et masin seisab seisukindlalt köval aluspinnal.

Juhis!

Kinnitage saag töökohal enda ohutuse huvides kaldumise või nihkumise vastu kruvide või poltidega aluspinna külge.

10. Käsitsemine / tööjuhised

⚠ TÄHELEPANU!

Monteerige seade enne käikuvõtmist tingimata terviklikult!

Sisse-väljalüliti (14) (joon. 2)

Masin on varustatud ohutuslülitiga, mis takistab auto-maatset taassisselülitumist pärast pingelangust.

Sisselülitamine

Vajutage rohelist nuppu I

Väljalülitamine

Vajutage punast nuppu O

⚠ Tähelepanu! Pidurdusaja vältel ja vahetult selle järel mootor põriseb. Selles faasis ei tohi lülitit vajutada. Alles pärast mootori põrisemisheli vaikimist tohib mootori jälle sisse lülitada.

Saeketta pöörlemissuund (joon. 10)

Pöörake tähelepanu sellele, et saeketta pöörlemissuund ühtib kaitsekattel esitatud pöörlemissuunaga. Mitmefaasilistel mootoritel saate pöörlemissuunda muuta sedasi, et sisestate kruvikeeraja selleks ettenähtud löhikusse pistikukraes ja seadistate kerge survega vasakule või paremale keerates.

Kaitsekorviga ümberkäimine (joon. 16, 17)

• Klappige kaitsekaas (16) lahti.
• Pange lõikematerjal sisse.
• Sulgege kaitsekaas (16).
• Kallutage söötekiike (2) käepidemetega (K) ja (L) saeketta poole ning saagige löikematerjal läbi.
• Kallutage söötekiik (2) tagasi ja avage kaitsekaas.
• Lükake löikematerjali järele ja sulgege kaitsekaas taas.

Saagimine

1 Lülitage masin sisse.
2 Oodake ära, kuni saeketas on saavutanud täis-pöörded.
3 Pange puit söötekiige sisse.
4 Haarake mölema käega söötekiige käepidemetest kinni ja juhtige see ühtlaselt saeketta juurde, sellega antakse saeketas vabaks.
5 Avaldage saagimisel söötekiigele ainult niipalju survet, et saeketta pöördearv ei lange.
6 Eemaldage lõikepuit söötekiigest pärast seda, kui see on jälle lähteasendisse tagasi pöördunud ja saeketas on kinni kaetud. Pange alles siis järgmine puu peale.

Tähelepanu!

Ärge jätke masinat käitamise ajal järelevalveta.

Lülitage masin välja, kui ei töötata edasi, ja tömmake vörgupistik välja.

Mootoripidurdusseadis

Pidur pidurdab saevölli ajamimootori 10 sekundi jooksul seisma.

Kui pidurdusprotseduur kestab kauem kui 10 sekundit, siis ei tohi masinat enam käitada, sest pidur on defektne. Masin tuleb tingimata pingevarustusest lahutada. Viga körvaldama tohib volitada ainult elektrispetsialisti.

11. Elektriühendus

Installeeritud elektrimootor on käitusvalmis kujul külge ühendatud. Ühendus vastab asjaomastele VDE ja DIN nõuetele.

Kliendipoolne võrguühendus ja kasutatav pikendusjuhe peavad vastama nendele eeskirjadele.

Mitmefaasiline mootor 400 V 3\~/ 50 Hz

Vörgupinge 400 V 3\~/50 Hz

Võrguühendus ja pikendusjuhe peavad olema 5-soonelised = 3 P + N + SL. - (3/N/PE).

Kasutage mobiilseid isikukaitselüliteid (PRCD), kui varustusvõrgus pole ette nähtud max 0,03 A nimivooluga rikkevoolu-kaitselülitust (RCD).

Töörežiim / sisselülituskestus

Elektrimootor on dimensioonitud töörežiimi S6-20% ja S6-40% jaoks.

S6 = läbivrežiim vahelduvkoormusega

20% = 10 min kohta 2 min koormust; 8 min tühikäigurežiim

40% = 10 min kohta 4 min koormust; 6 min tühikäigurežiim

Kahjustunud elektriühendusjuhtmed

Elektriühendusjuhtmetel tekivad sageli isolatsioonikahjustused.

Põhjusteks on:

• Survekohad, kui ühendusjuhtmed veetakse läbi akende või uksevahede.
• Murdekohad ühendusjuhtme asjatundmatu kinnitamise või vedamise töttu.
• Sisselõikekohad ühendusjuhtmest ülesõitmise töttu.
• Isolatsioonikahjustused seinapistikupesast väljarebimise töttu.
• Praod isolatsiooni vananemise töttu.

Selliselt kahjustunud elektriühendusjuhtmeid ei tohi kasutada ja need on isolatsioonikahjustuste töttu eluohtlikud.

Kontrollige elektriühendusjuhtmed regulaarselt kahjustuste suhtes üle. Pöörake tähelepanu sellele, et ülekontrollimisel pole ühendusjuhe vooluvörku ühendatud.

Elektriühendusjuhtmed vastavad asjaomastele VDE ja DIN nõuetele. Kasutage ainult tähisega H 07 RN ühendusjuhtmeid.

Ühendusjuhtmele trükitud tüübitähised on eeskirjaga kohustuslikud.

Pikenduskaablid ja vörgukaitse

• Pikendusjuhtmed peavad olema pikkuseni 25 m vähemalt 1,5 mm², pikkusel üle 25 m vähemalt 2,5 mm² ristlöikega.
  • Võrguühendus kaitstakse inertse 16 A kaitsmega.

Ühendused ja remondid

Elektrialase varustuse ühendamist ja remonti tohib teostada ainult elektrispetsialist.

Küsimuste korra esitage palun järgnevad andmed.

• Mootori vooluliik
  • Masina tüübisildi andmed

Saatke mootori tagasisaatmisel meile alati terviklik ajamimoodul koos lülitiga.

Järgige ohutusjuhiseid!

12. Hooldus

⚠ Hoiatus: Lülitage masin enne hooldus- ja seadistustöid välja ning tömmake pistik välja.

Säilitage juhendit masina juures.

Hoidke masin puhas.

Kandke puhastamiseks kaitseprille.

Puhastamine:

Ettevaatust: Ärge puhastage laua plastosi agressiivsete vahenditega. Soovitame pehmetoimelist nõudepesuvahendit niiskel lapil. Masinale ei tohi vett sattuda.

• Hoidke kaitseseadised, õhupilud ja mootori korpus võimalikult tolmu- ning mustusevabad. Hõõruge toode puhta lapiga üle või puhuge madala rõhuga suruõhuga läbi.
• Me soovitame toodet iga kord pärast kasutamist va-hetult puhastada.
• Puhastage toodet regulaarselt niiske lapi ja vähese määrdeseebiga. Ärge kasutage puhastusvahendeid või lahusteid, need võivad toote plastosi rikkuda.

Pöörake tähelepanu sellele, et vesi ei pääse toote sisemusse. Vee sissetungimine suurendab elektri- löögi riski.

Hooldus:

• Kontrollige regulaarselt saeketast. Kasutage ainult hästi teritatud, pragudeta ja deformeerumata saekettaid. Kasutage ainult tööriistu, mis vastavad Euroopa normile EN 847-1.
• Vahetage väljatulnud kiigesüdamik kohe välja.
• Kontrollige pärast köiki hooldus- ja puhastustöid köik ohutusseadised üle.
• Kontrollige enne uuesti käikuvõtmist, et masinal või masinas ei asu tööriistu ega muid osi.
• Eemaldage väljaviskest võimalikud saepuru-ummistused.

Veenduge pärast remonti või hooldust, kas kõik ohutustehnilised osad on paigaldatud ja laitmatus seisundis. Säilitage vigastusohtlikke osi teistele inimestele ja lastele kättesaamatult.

Tähelepanu: Tootevastutuse seaduse kohaselt ei vas-tuta tootja asjatundmatutest remontidest või mitte-ori-ginaalvaruosade kasutamisest põhjustatud kahjude eest.

Tellige klienditeenindus või volitatud spetsialist. Vastav kehtib ka tarvikuosade kohta.

Teenindus-informatsioon

Tuleb silmas pidada, et selle toote puhul vajatakse kasutusalasele või loomulikule kulumisele alluvaid või kulumaterjalidena järgnevaid osi.

Kuluosad*: saeketas, kiigesüdamik

* ei sisaldu tingimata tarnekomplektis!

Varuosi ja tarvikuid saate meie teeninduskeskusest. Skannige selleks tiitellehel olev QR-kood.

Saeketta vahetus (joon. 11-15)

⚠ Tömmake enne saeketta vahetust vörgupistik välja.

• Ärge kasutage HSS terasest saekettaid.
• Ärge kasutage pragulisi või muutunud kujuga saekettaid.
• Kasutage ainult hästi teritatud saekettaid.

⚠ Põletusoht! Vahetult pärast saagimist on saeketas veel kuum.

1. Hoidke kiike kinni ja tömmake vedrusplint (joon. 11, A) välja.
2. Vabastage kuuskantmutter (joon. 12 B), hoidke kiike jätkuvalt kinni ja tömmake kiigejuhik (joon. 12 C) keermetihvtilt (joon. 12 D) maha.
3. Langetage kiik aeglaselt maapinnale.
4. Kindlustage saeketas hoidetihvtiga (joon. 13, 14) pöördumise vastu.
5. Vabastage polt (joon. 14, E).
6. Võtke seib (joon. 14, F), eesmine saekettaäärik (joon. 14, G) ja saeketas (joon. 14, H) maha.
7. Puhastage saeketta äärikud.
8. Pistke uus saeketas või teritatud saeketas peale. Pöörake tähelepanu saeketta korrektsele liikumissuunale: nool kaitsekattel ja nool saekettal peavad näitama samas suunas!
9. Pistke eesmine saekettaäärik ja seib jälle peale.
10. Kindlustage saeketas poldiga.
11. Lükake kaks seibi vastuvõtupoldile (joon. 15, I).
12. Tõstke kiik üles ja pange vastuvõtupolt avasse (joon. 15, J).
13. Juhtige kiigejuhik (joon. 12 C) jälle keermetihvtile (joon. 12 D) ja fikseerige see kuuskantmutriga (joon. 12 B).
14. Pistke vedrusplint (joon. 11, A) läbi vastuvõtupoldi (joon. 15, I).
15. Eemaldage hoidetihvt (joon. 13, 14).

Plastsüdamiku vahetamine

Vahetage ärakulunud või kahjustatud plastsüdamikud (joon. 1, 11) viivitamatult välja.

1. Vabastage plastsüdamiku kruvid ja võtke see välja.
2. Pange uus plastsüdamik sisse ja kruvige see kinni.

13. Transportimine

Transportimine (joon. 9)

Seadke kiik transpordiasendisse ja kindlustage see fiksaatorhoovaga (18) joon. 2.

Võimaldamaks saagi hölpsalt nihutada, kallutage saag ratastele. Koormake selleks rattatelge jalaga ja tömmake masinat käepidemest enda poole.

Tähelepanu! Saagi tohib kasutada ainult siis, kui köik neli jalga seisavad tugevasti maapinnal.

14. Ladustamine

Ladustage seadet ja tarvikuid pimedas, kuivas, kül-mumiskindlas ning lastele kättesaamatus kohas. Optimaalne ladustamistemperatuur on vahemikus 5 und 30 °C. Säilitage elektritööriista originaalpakendis. Katke toode kinni, et seda tolmu või niiskuse eest kaitsta. Säilitage käsitsusjuhendit toote juures.

15. Utiliseerimine ja taaskäitlus

Juhised pakendi kohta

Pakendusmaterjalid on taaskäideldavad. Palun utiliseerige pakendid keskkonnasõbralikult.

Juhised elektri- ja elektroonikaseadmete seaduse (ElektroG) kohta

Elektri- ja elektroonikaseadmed ei kuulu olmeprügisse, vaid tuleb suunata eraldi kogumisse või utiliseerimisse!

• Vanad patareid või akud, mis pole püsivalt vana-seadmesse paigaldatud, tuleb enne äraandmist purustamata kujul välja võtta! Nende utiliseerimist reguleeritakse patareiseadusega.
• Elektri- ja elektroonikaseadmete omanikud või kasutajad on seadusega kohustatud need kasutuse lõpus tagastama.
• Lõppkasutaja kannab omavastutust utiliseeritava vanaseadmel isikupõhiste andmete kustutamise eest!
• Läbikriipsutatud prügikonteineri sümbol tähendab, et vanu elektri- ja elektroonikaseadmeid ei tohi utiliseerida olmeprügi kaudu.
• Elektri- ja elektroonika-romuseadmed saab järgnevates kohtades tasuta ära anda:
• Avalik-õiguslikud utiliseerimis- või kogumispunktid (nt kommunaalsed toormejaamad).
• Elektriseadmete müügipunktid (statsionaarsed ja online), kui edasimüüjad on tagasivõtmiseks ko-hustatud või pakuvad seda vabatahtlikult.
• Kuni kolm vana elektriseadet seadmeliigi kohta maksimaalselt 25-sentimeetrise servapikkusega saate ilma tootjalt uut seadet soetamata talle ta-suta ära anda või enda läheduses teise volitatud kogumispunkti suunata.

• Tootja ja levitaja edasised täiendavad tagasivõt-mistingimused saate teada vastavast klienditeenindusest.

• Tootja poolt eramajapidamisse uue elektriseadme kohaletarnimise korral vöib see anda löppkasutaja järelepärimisel korralduse vana elektriseade tasuta ära viia. Vötke selleks ühendust tootja klienditeenindusega.

• Need ütlused kehtivad ainult seadmete kohta, mis installeeritakse ja müüakse Euroopa Liidu liikmesriikides ning alluvad Euroopa direktiivile 2012/19/EL. Riikides väljaspool Euroopa Liitu võivad kehtida vanade elektri- ja elektroonikaseadmete utiliseerimise kohta kõrvalekalduvad nõuded.

16. Rikete körvaldamine

Järgnev tabel näitab vigade sümptomeid ja kirjeldab nende körvaldamise abinõusid, kui Teie toode ei tööta ükskord öigesti. Kui Te ei suuda probleemi selle abil lokaliseerida ja körvaldada, siis pöörduge teenindustöökotta.

Palun pidage silmas: Võtke masin alati vooluahelast välja, enne kui teostate hooldus- või remondimeetmeid.

Rike Võimalik põhjus Abinõu
Saeketas vabaneb pärast mootori väljalülitamist	Kinnitusmutter liige nõrgalt kinni pingutatud	Pingutage kinnitusmutter kinni;paremkeere
Mootor ei käivitu Võrgukaitse rivist väljasPikendusjuhe defektneMootor või lüliti defektne		Kontrollige võrgukaitsetVahetage pikendusjuhe väljaLaske elektrispetsialistil kontrollida
Mootori vale pöörlemissuund	Faasid omavahel ära vahetatud	Vahetage faasid omavahel (vt joon. 10)
Mootoril puudub võimsus,kaitse rakendub	Pikendusjuhtme ristlõige ebapiisavÜlekoormus nüri saeketta tõttu	Vt ElektriühendusVahetage saeketas
Põlemisjäljed lõikepinnal Nüri saeketaskiik ale saeketas		Teritage saeketas, vahetage väljaVahetage saeketas välja

Ilmselgetest vigadest tuleb teatada 8 päeva jooksul pärast kauba kättesaamist, vastasel juhul kaotab ostja köik öigused garantiile nimetatud vigade töttu. Öige käsitsemise korral anname oma masinatele garantii seadusega ettenähtud ajaks alates kauba üleandmisest nii, et vahetame tasuta välja köik masina osad, mis nimetatud aja jooksul peaks muutuma kasutuskölbmatuks materjali- või tootmisvea töttu. Osade eest, mida me ise ei tooda, anname garantii vaid selles osas, mis tarnija on meile garanteerinud. Uute osade paigaldamise kulud kannab ostja. Muutmis- ja amortisatsiooninõuded ning muud kahjutasunõuded välistatakse.

Garantija LV
