GEBRUIKSAANWIJZING HS730 SCHEPPACH

Verklaring van de symbolen op het product

Het gebruik van symbolen in deze handleiding is bedoeld om uw aandacht te vestigen op eventuele risico's. De veiligheidssymbolen en de bijbehorende uitleg moeten goed worden begrepen. De waarschuwingen zelf voorkomen geen risico's en kunnen de juiste maatregelen betreffende ongevallenpreventie niet vervangen.

	Neem voor het gebruik alle veiligheidsvoorschriften in acht!
	Zorg ervoor dat u voor de ingebruikname de volledige tekst van de gebruikshandleiding door-leest en begrijpt.
	Draag veiligheidshandschoenen!
	Draag gehoorbescherming!
	Oogbescherming dragen!
	Draag anti-slip schoeisel!
	Het apparaat mag slechts door één persoon worden bediend.
	Let op! Gebruik het apparaat niet als het nat is.
	Let op! Grijp niet in de buurt van het zaagblad! Gevaar voor letsel!
	Trek voor reparaties, reiniging en onderhoud van de machine de voedingsstekker uit het stop-contact!
	Houd kinderen uit de buurt van de werkomgeving!
	Hoogspanning, levensgevaar!
	Afgedankte apparatuur mogen niet bij het huisvuil.Het is verboden om beschermingsinrichtingen en veiligheidsvoorzieningen te verwijderen of te wijzigen!
	Het product voldoet aan de geldende EU-bepalingen.
	Het product voldoet aan de geldende Servische richtlijnen.

Inhoudsopgave: Pagina:

1. Inleiding....65
2. Apparaatbeschrijving (afb. 1 - 2) 65
3. Leveringsomvang 65
4. Beoogd gebruik....65
5. Algemene veiligheidsvoorschriften 67
6. Technische gegevens....69
7. Uitpakken 70
8. Montage....70
9. Ingebruikname 70
10. Bediening / werkinstructies 71
11. Elektrische aansluiting....71
12. Onderhoud....72
13. Transport....73
14. Opslag....74
15. Afvalverwerking en hergebruik....74
16. Verhelpen van storingen.... 75
17. Conformiteitsverklaring....342

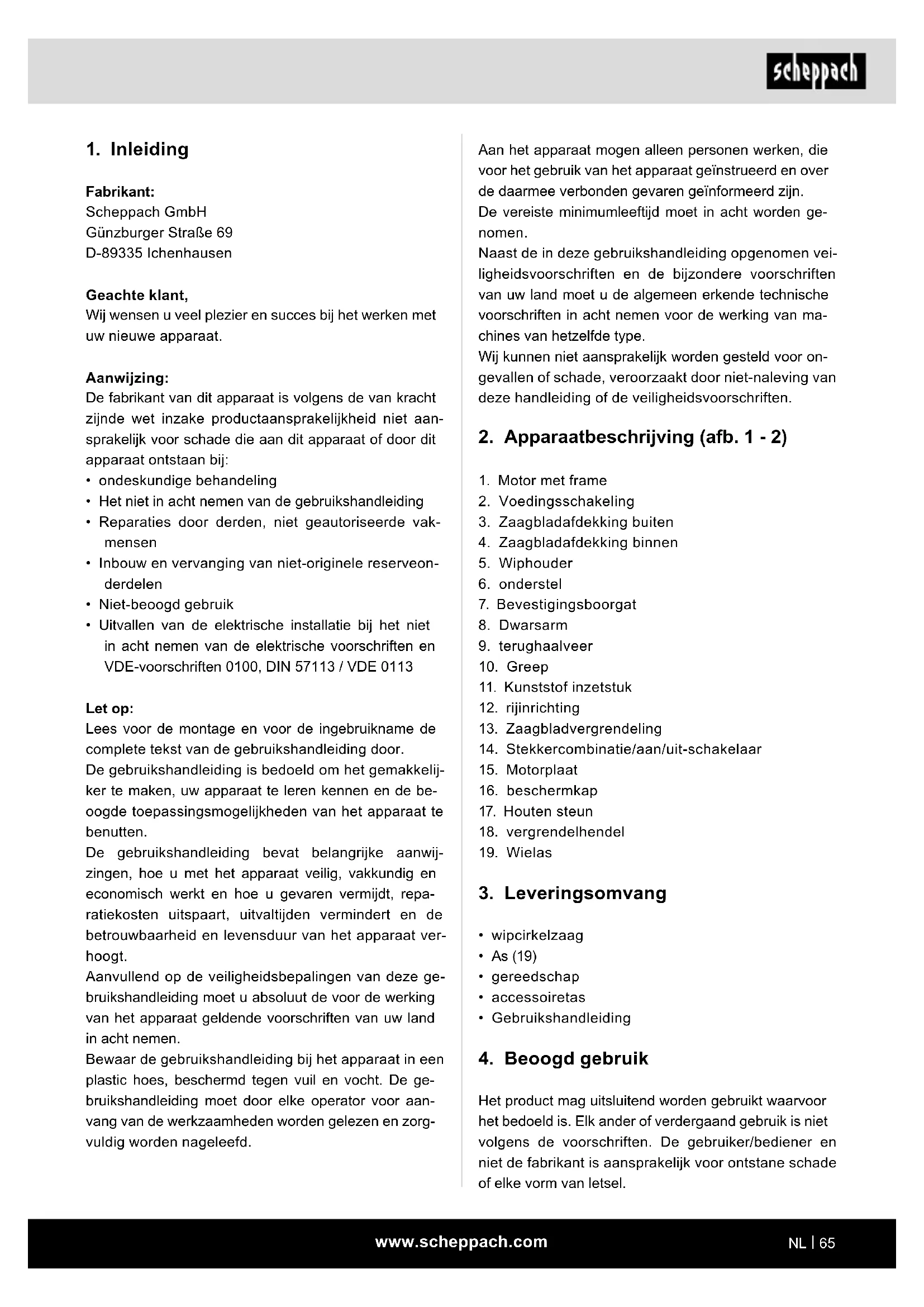

1. Inleiding

Fabrikant:

Scheppach GmbH

Wij wensen u veel plezier en succes bij het werken met uw nieuwe apparaat.

Aanwijzing:

De fabrikant van dit apparaat is volgens de van kracht zijnde wet inzake productaansprakelijkheid niet aansprakelijk voor schade die aan dit apparaat of door dit apparaat ontstaan bij:

• ondeskundige behandeling
- Het niet in acht nemen van de gebruikshandleiding
- Reparaties door derden, niet geautoriseerde vakmensen
- Inbouw en vervanging van niet-originele reserveonderdelen
- Niet-beoogd gebruik
- Uitvallen van de elektrische installatie bij het niet in acht nemen van de elektrische voorschriften en VDE-voorschriften 0100, DIN 57113 / VDE 0113

Let op:

Lees voor de montage en voor de ingebruikname de complete tekst van de gebruikshandleiding door.

De gebruikshandleiding is bedoeld om het gemakkelijker te maken, uw apparaat te leren kennen en de beoogde toepassingsmogelijkheden van het apparaat te benutten.

De gebruikshandleiding bevat belangrijke aanwijzingen, hoe u met het apparaat veilig, vakkundig en economisch werkt en hoe u gevaren vermijdt, reparatiekosten uitspaart, uitvaltijden vermindert en de betrouwbaarheid en levensduur van het apparaat verhoogt.

Aanvullend op de veiligheidsbepalingen van deze gebruikshandleiding moet u absoluut de voor de werking van het apparaat geldende voorschriften van uw land in acht nemen.

Bewaar de gebruikshandleiding bij het apparaat in een plastic hoes, beschermd tegen vuil en vocht. De gebruikshandleiding moet door elke operator voor aanvang van de werkzaamheden worden gelezen en zorgvuldig worden nageleefd.

Aan het apparaat mogen alleen personen werken, die voor het gebruik van het apparaat geïnstrueerd en over de daarmee verbonden gevaren geïnformeerd zijn.

De vereiste minimumleeftijd moet in acht worden genomen.

Naast de in deze gebruikshandleiding opgenomen veiligheidsvoorschriften en de bijzondere voorschriften van uw land moet u de algemeen erkende technische voorschriften in acht nemen voor de werking van machines van hetzelfde type.

Wij kunnen niet aansprakelijk worden gesteld voor ongevallen of schade, veroorzaakt door niet-naleving van deze handleiding of de veiligheidsvoorschriften.

2. Apparaatbeschrijving (afb. 1 - 2)

1. Motor met frame
2. Voedingsschakeling
3. Zaagbladafdekking buiten
4. Zaagbladafdekking binnen
5. Wiphouder
6. onderstel
7. Bevestigingsboorgat
8. Dwarsarm
9. terughaalveer
10. Greep
11. Kunststof inzetstuk
12. rijinrichting
13. Zaagbladvergrendeling
14. Stekkercombinatie/aan/uit-schakelaar
15. Motorplaat
16. beschermkap
17. Houten steun
18. vergrendelhendel
19. Wielas

3. Leveringsomvang

• wipcirkelzaag
  • As (19)
• gereedschap
• accessoiretas
• Gebruikshandleiding

4. Beoogd gebruik

Het product mag uitsluitend worden gebruikt waarvoor het bedoeld is. Elk ander of verdergaand gebruik is niet volgens de voorschriften. De gebruiker/bediener en niet de fabrikant is aansprakelijk voor ontstane schade of elke vorm van letsel.

Ook de naleving van de veiligheidsvoorschriften, de montagehandleiding en de aanwijzingen in de gebruikshandleiding maken deel uit van het beoogd gebruik.

Personen die het product gebruiken of onderhoud aan het product verrichten, moeten hiermee bekend zijn en op de hoogte zijn van de mogelijke gevaren.

De fabrikant is niet aansprakelijk voor wijzigingen die aan het product worden aangebracht en de hieruit voortvloeiende schade.

Het product mag uitsluitend met de originele onderde- len en originele accessoires van de fabrikant worden gebruikt.

De veiligheids-, werk- en onderhoudsvoorschriften van de fabrikant alsook de in de technische gegevens aan- gegeven afmetingen moeten in acht worden genomen.

De machine voldoet aan de geldende EG-machine- richtlijn.

• De wipcirkelzaag is ontworpen als een 1-mansbedieningsstation en is alleen bestemd voor gebruik buitenshuis.
• De wipcirkelzaag is een transporteerbare cirkelzaag. Het kan alleen worden gebruikt voor het afschuinen van brandhout met voedingsschakeling volgens de technische gegevens.
• De zaag is uitsluitend geschikt voor het dwarszagen van brandhout.
• Ongeacht de houtdiameter mag er slechts 1 werkstuk op de wip worden geplaatst.
• Alle veiligheids- en gevareninstructies op de machine moeten altijd in acht nemen volledig en in goed leesbare staat worden gehouden.
• In het werkgebied en de omgeving van de machine mogen zich geen vreemde objecten bevinden, om ongevallen te voorkomen.
• In principe moet het te zagen houtblokken vrij zijn van vreemde voorwerpen zoals spijkers en schroeven.
• Gebruik de machine uitsluitend in technisch onbe-rispelijke staat en voor het beoogd gebruik, bewust van veiligheid en gevaren en met inachtneming van de gebruikshandleiding. In het bijzonder storingen waarbij de veiligheid in het geding komt, moet u direct (laten) verhelpen.
• De geldende ongevallenpreventievoorschriften alsook de overige algemene erkende veiligheidstechnische voorschriften moeten in acht worden genomen.

De fabrikant is niet aansprakelijk voor schade die het gevolg is van oneigenlijk gebruik of onjuiste bediening. Verklaring van de signaalwoorden in de gebruikshandleiding

GEVAAR

Signaalwoord voor aanduiding van een direct aanwezige, gevaarlijke situatie die, indien deze niet wordt vermeden, de dood of ernstige verwondingen tot gevolgd heeft.

⚠ WAARSCHUWING

Signaalwoord voor aanduiding van een mogelijke gevaarlijke situatie die, indien deze niet wordt vermeden, tot de dood of ernstige verwondingen kan leiden.

⚠️ VOORZICHTIG

Signaalwoord voor aanduiding van een mogelijke gevaarlijke situatie die, indien deze niet wordt vermeden, tot geringe of matige verwondingen kan leiden.

LET OP

Signaalwoord voor aanduiding van een mogelijke gevaarlijke situatie die, indien deze niet wordt vermeden, materiële schade aan producten of eigendommen tot gevolg kan hebben.

Let erop dat onze apparaten volgens het beoogd gebruik niet voor bedrijfsmatige, ambachtelijke of industriële toepassingen zijn ontworpen. Wij aanvaarden geen aansprakelijkheid wanneer het apparaat in bedrijfsmatige, ambachtelijke of industriële ondernemingen of bij soortgelijke werkzaamheden wordt ingezet.

Restrisico's

De machine is gebouwd volgens de stand van de techniek en de erkende veiligheidstechnische regels. Toch kan tijdens de werkzaamheden sprake zijn van enkele restrisico's.

- Gevaar voor letsel aan vingers en handen door de draaiende zaagblad bij ondeskundige geleiding van het werkstuk.

• Letsel door een wegslingerend werkstuk bij ondeskundige houding of ondeskundige geleiding.
• Gevaar voor de gezondheid door lawaai. Bij werkzaamheden wordt het toegestane geluidsniveau overschreden. Draag altijd persoonlijke beschermingsmiddelen zoals gehoorbescherming.
• Letsel door een defect zaagblad. Controleer de het zaagblad regelmatig en voor elk gebruik op onberispelijkheid.
• Gevaar door stroom en het gebruik van ongeschikte elektra-aansluitsnoeren.
• Bij gebruik van speciale toebehoren moet de gebruikshandleiding die bij de speciale toebehoren is gevoegd, zorgvuldig worden nageleefd en gelezen.
• Bovendien kunnen er ondanks alle getroffen voorzieningen verborgen residuele risico's bestaan.
• Restrisico's kunnen worden geminimaliseerd als de veiligheidsinstructies en het gebruik conform de voorschriften alsook de gebruiksaanwijzing in acht worden genomen.
• Voorkom dat u het product onbedoeld inschakelt: als u de stekker in het stopcontact steekt, mag de start-knop niet worden ingedrukt. Gebruik het inzetstuk dat in deze gebruikshandleiding wordt aanbevolen. U verkrijgt dan optimale prestaties met uw product.
• Houd uw handen buiten de werkomgeving, wanneer het product in bedrijf is.

Let op: gevaar voor ongevallen! Het hout moet altijd aan beide zijden van het zaagblad in het prisma van de wip rusten. (zie pijl; afb. 15a)

5. Algemene veiligheidsvoorschriften

⚠ Waarschuwing!

Als elektrisch gereedschap wordt gebruikt, moeten de essentiële veiligheidsmaatregelen in acht worden genomen, om de risico's op vuur, een elektrische schok en persoonlijk letsel uit te sluiten.

- Neem deze aanwijzingen in acht, voor en terwijl u met de zaag werkt.

- Bewaar de veiligheidsvoorschriften zorgvuldig.

- Bescherm uzelf tegen een elektrische schok!

- Let op dat uw lichaam geen contact maakt met ge-aarde onderdelen.

- Berg een apparaat dat niet wordt gebruikt, op een droge, afgesloten plaats en buiten het bereik van kinderen op.

- Houd het gereedschap scherp en schoon om beter en veiliger te kunnen werken.

• Controleer regelmatig de kabel van het gereedschap en laat het bij beschadiging door een erkende vakman vervangen.
• Controleer regelmatig de verlengsnoeren en vervang deze als ze zijn beschadigd.
• Gebruik buitenshuis uitsluitend verlengsnoeren die hiervoor zijn goedgekeurd en als zodanig zijn gelabeld.
• Ga voorzichtig te werk. Gebruik uw gezond verstand tijdens de werkzaamheden. Gebruik het gereedschap niet, als u moe bent.
• Gebruik geen gereedschap waarbij de schakelaar niet kan worden in- of uitgeschakeld.
• Waarschuwing! Bij gebruik van andere inzetstukken en accessoires bestaat gevaar voor persoonlijk letsel.
• Haal bij instel- of onderhoudswerkzaamheden altijd de voedingsstekker uit het stopcontact.
• Verstrek de veiligheidsinstructies aan alle personen die werkzaamheden aan of met de machine verrichten.
• Voorzichtig! Het ronddraaiende zaagblad is gevaarlijk en kan letsel aan handen en vingers veroorzaken.
• De machine is voorzien van een veiligheidsschakelaar tegen herinschakelen van de machine na spanningsuitval.
• Controleer voor ingebruikname of de spanning op het typebordje van het apparaat overeenkomt met de netspanning.
• Controleer bij toepassing van een verlengsnoer, of de diameter voldoende is voor de stroomopname van de zaag. Minimale doorsnede 1,5 mm², vanaf 20 m kabellengte 2,5 mm².
• Kabeltrommel alleen in afgerolde toestand gebruiken.
• Controleer het netsnoer.
• Gebruik geen defecte of beschadigde aansluitkabels.
• Gebruik de kabel niet om de stekker uit het stopcontact te trekken. Bescherm de kabel tegen hitte, olie en scherpe kanten.
• Stel de zaag niet bloot aan regen en gebruik de machine niet in een vochtige of natte omgeving.
  • Zorg voor goede verlichting.
• Zaag niet in de buurt van ontvlambare vloeistoffen of gassen.
• Draag geschikte werkkleding! Wijde kleding of sie- raden kunnen door het draaiende zaagblad worden gegrepen.

- Bij werkzaamheden in de buitenlucht, adviseren wij antislip schoeisel.

- Draag bij lang haar een haarnetje.

- Vermijd een abnormale lichaamshouding.

- De bedieningspersoon moet ten minste 16 jaar zijn.

- Kinderen mogen niet in de buurt van het aan het net aangesloten apparaat komen.

- Zorg dat de werkplek vrij is van houtafval en rond-slingerende voorwerpen.

- Een rommelige werkomgeving kan ongevallen met zich meebrengen.

- Laat andere personen, met name kinderen, het gereedschap of de netsnoer niet aanraken. Houd kinderen uit de buurt van de werkplek.

- Personen die aan of met de machine werken, mogen niet worden afgeleid.

- Let op de draairichting van de motor en het zaagblad. Gebruik alleen zaagbladen waarvan het maximaal toegestane toerental niet lager is dan het maximale spiltoerental van de cirkelzaag en die geschikt zijn voor het te bewerken materiaal.

- De zaagbladen mogen na het uitschakelen van de aandrijving niet worden afgeremd door er zijdelings tegenaan te drukken.

- Plaats uitsluitend scherpe, breukvrije en niet-ver-vormde zaagbladen in de machine.

- Gebruik geen cirkelzaagbladen van hooggelegeerd sneldraaistaal (HSS - staal).

- Gebruik alleen door de fabrikant aanbevolen zaagbladen die voldoen aan EN 847-1, met een waarschuwing dat bij het verwisselen van het zaagblader opgelet moet worden dat de zaagbreedte niet kleiner is dan de stambladdikte van het zaagblad.

- Defecte zaagbladen moeten onmiddellijk worden vervangen.

- Gebruik geen zaagbladen die niet overeenkomen met de in deze gebruikshandleiding aangegeven specificaties.

- De veiligheidsvoorzieningen van de machine mogen niet worden gedemonteerd of onbruikbaar worden gemaakt.

- Vervang een versleten tafelinzetstuk.

- De werkpositie is altijd aan de zijkant van het zaagblad.

- Belast de machine niet zodanig dat ze stil komt te staan.

- Let erop dat afgezaagde stukken hout niet door de zaagkrans van het zaagblad worden gegrepen en weggeslingerd.

- Verwijder nooit losse houtsplinters, spaanders of vastzittende houtdelen terwijl het zaagblad draait, tenzij een schuifstok wordt gebruikt.

- Tijdens het oplossen van storingen of om vastzit-tende stukken hout te verwijderen moet de machine worden uitgeschakeld. - Voedingsstekker loskoppelen -

- Vervang het tafelinzetstuk als de zaagsnede versleten of kapot is. - Voedingsstekker loskoppelen -

- Voer ombouw-, instellings-, meet- en reinigingswerkzaamheden uitsluitend bij uitgeschakelde motor uit. - Voedingsstekker loskoppelen -

- Controleer voor het inschakelen of de sleutel en het instelgereedschap zijn verwijderd.

- Bij het verlaten van de werkplek moet de motor altijd worden uitgeschakeld en de voedingsstekker uit het contact getrokken.

- Alle beschermings- en veiligheidsvoorzieningen moeten direct worden teruggeplaatst nadat de reparatie of het onderhoud is voltooid.

- De veiligheids-, werk- en onderhoudsvoorschriften van de fabrikant en de in de technische gegevens aan- gegeven afmetingen moeten in acht worden genomen.

- De relevante ongevallenpreventievoorschriften en alle overige algemeen erkende veiligheidstechnische voorschriften moeten in acht worden genomen.

- Notitieboekje van de industriële bedrijfsvereniging in acht nemen (VBG 7j).

- De cirkelzaag moet worden aangesloten op een stopcontact van 400 V met een zekering van 16 A.

- Gebruik geen machines met gering vermogen voor zware werkzaamheden.

- Gebruik de kabel niet voor toepassingen, waarvoor deze niet is bedoeld!

- Zorg ervoor dat u stevig en stabiel staat.

- Controleer het gereedschap op eventuele beschadigingen!

- Voor verder gebruik van het gereedschap moeten de veiligheidsvoorzieningen of licht beschadigde onderdelen zorgvuldig op probleemloze werking volgens de voorschriften worden gecontroleerd.

- Controleer of de bewegende delen probleemloos functioneren en niet vastklemmen of onderdelen beschadigd zijn. Alle onderdelen moeten correct gemonteerd zijn en aan alle voorwaarden voldoen voor een goede werking van het gereedschap.

- Beschadigde veiligheidsvoorzieningen en onderdelen moeten door een erkende dealer correct worden gerepareerd en vervangen, voor zover niets anders in de gebruiksaanwijzing is aangegeven.

• Laat beschadigde schakelaars vervangen door de werkplaats van een klantendienst.
• Dit gereedschap voldoet aan de relevante veiligheidsbepalingen. Reparaties mogen uitsluitend door een elektricien worden uitgevoerd. Daarbij moeten de originele reserveonderdelen worden gebruikt, anders kunnen ongevallen voor gebruikers ontstaan.
• Indien noodzakelijk, geschikte persoonlijke beschermingsmiddelen dragen. Denk hierbij aan:
• Gehoorbescherming om het risico op gehoorbeschadiging te vermijden;
• Ademhalingsbescherming om het risico van inademing van gevaarlijk stof te voorkomen.
• Draag handschoenen bij het hanteren van zaagbladen en ruwe materialen. Zaagbladen moeten indien mogelijk in een houder worden vervoerd.
• De bedieningspersoon moet worden geïnformeerd over de omstandigheden die van invloed zijn op de geluidsniveaus (bijv. zaagbladen die zijn ontworpen om de geluidsproductie te verminderen, het onderhoud van het zaagblad en machine).
• Defecten aan de machine, inclusief de veiligheids- voorzieningen en het zaagblad. Meld deze zodra ze worden opgemerkt direct aan de verantwoordelijke veiligheidsfunctionaris.
• Gebruik bij het verplaatsen van de machine nooit de veiligheidsvoorzieningen, maar de transport- voorzieningen om het apparaat te hanteren en te transporteren.
• Alle bedieningspersonen moeten voldoende opgeleid zijn in het gebruik, de instelling en de bediening van de machine.
• Zaag geen stekken die vreemde voorwerpen bevatten, zoals draden, kabels of snoeren.
• Gebruik alleen scherpe zaagbladen.
• De machine moet zich tijdens het gebruik op een vlakke, effen vloer bevinden en de vloer rond de machine moet vlak zijn, goed zijn onderhouden en vrij van afval zoals spaanders en afgezaagde werkstukken.
• Er moet voldoende algemene of plaatselijke verlichting aanwezig zijn.
• Leg de stapel te bewerken werkstukken en de afgewerkte werkstukken dicht bij de normale werkplek van de operator.
• Volg de veilige procedures voor reiniging, instand-houding en regelmatige verwijdering van spaanders en stof om brandgevaar te voorkomen.

• Volg de handleiding van de fabrikant voor het gebruik, de instelling en de reparatie van zaagbladen.

• Houd u aan het maximum toerental die op de zaagbladen is aangegeven.

• Zorg ervoor dat de gebruikte flenzen geschikt zijn voor de toepassing zoals gespecificeerd door de fabrikant.
• Zorg ervoor dat de afschermingen en andere voor het gebruik van de machine noodzakelijke veiligheidsvoorzieningen zijn aangebracht, in goede staat verkeren en goed worden onderhouden.
• De blootstelling aan stof wordt beïnvloed door de soort te verwerken materiaal.

Waarschuwing! Dit elektrisch apparaat genereert een elektromagnetisch veld als het is ingeschakeld. Dit veld kan onder bepaalde omstandigheden interfereren met actieve of passieve medische implantaten. Om het risico op ernstig of dodelijk letsel te beperken, raden we personen met medische implantaten aan om hun arts en de fabrikant van het medische implantaat te raadplegen voordat het elektrische apparaat wordt gebruikt.

ø zaagblad HW 700/30/4,2/ Z42
Gewicht 89 kg
ø hout min./max. ca. 3/24 cm
Houtlengte min./max. 25/100 cm
Motor 400 V 3~/ 50 Hz
Vermogen S1 4000 W
Opnamevermogen P1/ bedrijfsmodus	4500 W / S6* 20%
Opnamevermogen P1/ bedrijfsmodus	4200 W / S6* 40%
Nominaal stationair toerental	1400 min ^-1
Zekering 16A traag
Beschermingsgraad IP54
Beschermingsklasse	1

Technische wijzigingen voorbehouden!

\* Bedrijfsmodus S6:

ononderbroken periodiek bedrijf met periodieke belasting. Het gebruik is opgebouwd uit een opstarttijd, een tijd met een constante belasting en een uitlooptijd. De cyclusduur bedraagt 10 minuten en de relatieve inschakelduur bedraagt 20% resp. 40% van de cyclustijd.

Geluidswaarden

Meetomstandigheden

De aangegeven waarden zijn emissiewaarden en hoeven daarmee niet tegelijk ook veilige arbeidswaarden te zijn. Hoewel er een correlatie bestaat tussen emissie- en immissieniveaus, kan daaruit niet met zekerheid worden afgeleid of er extra voorzorgsmaatregelen nodig zijn of niet. Factoren die het actuele, daadwerkelijk op de werkplek, aanwezige immissieniveau beïnvloeden, omvatten de duur van de invloeden, de eigenschappen van de werkruimte en andere geluidsbronnen, bijv. het aantal machines en aangrenzende arbeidsprocessen. De toegestane arbeidswaarden kunnen tevens van land tot land verschillen. Deze informatie moet de gebruiker echter in staat stellen een betere inschatting van gevaren en risico's te maken.

Geluid en trilling

△ Waarschuwing: Lawaai kan ernstige gezondheidsklachten tot gevolg hebben. Als het geluid van de machine hoger is dan 85 dB, dient u geschikte gehoorbescherming te dragen.

Informatie over geluidsontwikkeling conform

EN ISO 3744:2010

Geluidswaarden

Geluidsvermogensniveau L_WA	110,5 dB
Geluidsdrukniveau L_pA	95 dB
Onzekerheid K_WA/pA	2 dB

7. Uitpakken

• Open de verpakking en haal het apparaat er voorzichtig uit.
• Verwijder het verpakkingsmateriaal evenals de verpakkings- en transportbeveiligingen (indien voorhanden).
• Controleer of de inhoud van de levering volledig is.
• Controleer het apparaat en de hulpstukken op transportschade.
• Bewaar de verpakking indien mogelijk tot na het verstrijken van de garantietijd. Maak u voor aanvang van de werkzaamheden bekend met het product aan de hand van de gebruikshandleiding.
• Gebruik bij accessoires alsook slijtage- en reserve-onderdelen uitsluitend originele onderdelen. Reserveonderdelen zijn verkrijgbaar bij de leverancier.
• Geef bij bestellingen onze artikelnummers alsook type en bouwjaar van het product aan.

In deze gebruikshandleiding hebben wij punten die uw veiligheid betreffen van dit teken voorzien: ⚠

LET OP

Het apparaat en de verpakkingsmaterialen zijn geen kinderspeelgoed! Kinderen mogen niet met plastic zakken, folies en kleine onderdelen spelen! Er bestaat gevaar voor inslikken en verstikkingsgevaar!

8. Montage

Om verpakkingstechnische redenen is uw machine niet volledig gemonteerd.

Steek de wielas (19) door het boorgat in de wielasophanging zoals getoond in afb. 3. Deze bevindt zich aan de onderzijde van de wip. Trek vervolgens de meegeleverde ringen en bussen op de wielas in dezelfde volgorde als getoond in afb. 4. Duw nu de wielas door het boorgat in de andere ophanging (afb. 5), waarbij u ervoor zorgt dat de groeven (5a) aan de binnenkant zitten. Schuif nu de bus met de ring zover opzij, zodat de bus over de groef ligt. Draai de stelschroeven vast zoals getoond in afb. 6. Let op, de bussen hebben elk twee stelschroeven.

Wielen monteren (afb. 7)

Steek de twee wielen op de reeds gemonteerde as. Zet elk wiel vast met een ring 8.4 en een M8x20 bout.

Monteren van de schakeleenheid (afb. 8)

Schroef de schakeleenheid op de schakelvoet.

9. Ingebruikname

Neem voor de ingebruikname de veiligheidsin-structies in acht.

• Alle beschermings- en hulpvoorzieningen moeten zijn gemonteerd.
• Controleer het wipinzetstuk op slijtage en vervang deze indien nodig.
• Controleer de wip, deze moet uit zichzelf terugkeren naar de uitgangspositie.
• Controleer of het zaagblad goed past en de juiste looprichting heeft.

• Ombouw-, instellings-, meet- en reinigingswerkzaamheden uitsluitend bij uitgeschakelde motor uitvoeren. Voedingsstekker loskoppelen en wachten tot het draaiende gereedschap stilstaat.

• De zaag is uitsluitend geschikt voor het dwarszagen van brandhout.

• Ongeacht de diameter van het hout, mag slechts één stuk op de wip worden geplaatst.
• Let op! Zaag geen bundels hout of meerdere stukken hout tegelijk.
• Plaats gebogen stukken hout zo in de wip dat de naar buiten gebogen zijde naar het zaagblad wijst.
• Zorg ervoor dat de machine stevig op een stevige ondergrond staat.

Aanwijzing!

Voor uw veiligheid op de werkplek tegen kantelen of verschuiven, moet de zaag met schroeven of pennen aan de vloer worden bevestigd.

10. Bediening / werkinstructies

⚠ LET OP!

Het apparaat moet voor de ingebruikname volledig zijn gemonteerd!

Aan/uit-schakelaar (14) (afb. 2)

De machine is uitgerust met een veiligheidsschakelaar die automatisch herstarten na een spanningsval verhindert.

Inschakelen

Druk op de groene knop I

Uitschakelen

Druk op rode knop O

△ Let op! De motor bromt tijdens en kort na de remperiode. De schakelaar mag tijdens deze fase niet worden bediend. De motor mag pas weer worden ingeschakeld als het brommende geluid is gestopt.

Draairichting van het zaagblad (afb. 10)

Zorg ervoor dat de draairichting van het zaagblad overeenkomt met de draairichting die op de beschermkap is aangegeven.

Bij driefasige motoren kan men de draairichting ver- anderen door een schroevendraaier in de daarvoor bestemde sleuf in de steekkraag te steken en deze met lichte druk te verstellen door hem naar links of rechts te draaien.

Gebruik met de veiligheidskorf (afb. 16, 17)

• Beschermkap (16) openklappen.

• Te zagen materiaal plaatsen.

• Beschermkap (16) sluiten.

• Zwenk de voedingsschakeling (2) met de handgrepen (K) en (L) in de richting van het zaagblad en zaag door het materiaal.
• Draai de voedingsschakeling (2) terug en open de beschermkap.
• Duw het te zagen materiaal na en sluit de beschermkap weer.

Zagen

1 Schakel de machine in.
2 Wacht tot het zaagblad het volle toerental heeft bereikt.
3 Plaats het hout in de voedingsschakelaar.
4 Grijp de handgrepen van de voedingsschakeling met beide handen vast en leid ze gelijkmatig in de richting van het zaagblad, hierdoor komt het zaagblad vrij.
5 Oefen tijdens het zagen slechts zoveel druk uit op de voedingsschakeling, dat het toerental van het zaagblad niet daalt.
6 Verwijder het gezaagde hout van de voedings- schakeling nadat het in de uitgangspositie is te- ruggekeerd en het zaagblad is bedekt. Leg dan het volgende stuk hout er bovenop.

Let op!

Laat de machine niet onbeheerd achter tijdens het gebruik.

Schakel de machine uit als deze niet wordt gebruikt en trek de voedingsstekker uit het stopcontact.

Motor-remvoorziening

De rem remt de aandrijfmotor van de zaagas binnen 10 seconden af.

Als het remmen langer dan 10 seconden duurt, mag de machine niet meer worden gebruikt omdat de rem defect is. Het is essentieel om de machine los te koppelen van de stroomvoorziening. Het oplossen van storingen mag alleen aan een gekwali ceerde elektricien worden toevertrouwd.

11. Elektrische aansluiting

De geïnstalleerde elektromotor is bedrijfsklaar aangesloten. De aansluiting voldoet aan de relevante VDE- en DIN-voorschriften.

De netaansluiting van de klant en het gebruikte ver- lengsnoer moeten eveneens aan deze voorschriften voldoen.

Driefasige motor 400 V 3\~/ 50 Hz

Netspanning 400 V 3\~/50 Hz

Netaansluiting en het verlengsnoer moeten 5-aderig zijn = 3 P + N + SL. - (3/N/PE).

Gebruik een draagbare persoonlijke beschermings- schakelaar (PRCD) indien de netvoeding, niet is voorzien van een aardlekschakelaar (RCD) met een nominale reststroom van max. 0,03 A.

Bedrijfsmodus / Inschakelduur

De elektromotor is gedimensioneerd voor bedrijfsmodus S6-20% & S6-40%.

S6 = continue werking met intermitterende belasting 20% = gebaseerd op 10 min. 2 min. belasting; 8 min. stationair bedrijf

40% = gebaseerd op 10 min. 4 min. belasting; 6 min. stationair bedrijf

Defecte elektrische aansluitkabel

Bij elektrische aansluitkabels treedt vaak schade aan de isolatie op.

Oorzaken zijn:

• Drukpunten, als aansluitkabels door venster- of deuropeningen worden geleid.
• Knikken door een onvakkundige bevestiging of geleiding van het netsnoer.
• Snijplekken omdat over het netsnoer is gereden.
• Beschadigde isolatie omdat de stekker uit de wandcontactdoos is getrokken.
• Scheuren door veroudering van de isolatie.

Dergelijke defecte elektrische aansluitkabels mogen niet worden gebruikt en zijn levensgevaarlijk als de isolatie is beschadigd.

Controleer de elektrische aansluitkabels regelmatig op schade. Let erop dat bij het controleren het netsnoer niet op het stroomnet is aangesloten.

Elektrische aansluitkabels moeten aan de relevante VDE- en DIN-voorschriften voldoen. Gebruik uitsluitend aansluitkabels met de aanduiding H 07 RN.

Op de aansluitkabel moet de type-aanduidingen ver- meld staan.

Verlengsnoer en zekering

• Verlengsnoeren moeten tot een lengte van 25 m een doorsnede hebben van 1,5 mm ^2 millimeter, bij langer dan een lente van 25 m ten minste 2,5 mm ^2 .
• De netaansluiting wordt met 16A traag beveiligd.

Aansluitingen en reparaties

Aansluitingen en reparaties aan de elektrische apparatuur mogen uitsluitend door een elektromonteur worden uitgevoerd.

Vermeld in geval van vragen de volgende gegevens.

• Stroomtype van de motor
- Gegevens van het typeplaatje van de machine

Bij terugsturen van de motor altijd de complete aan- drijfeenheid met schakelaar retourneren.

Neem absoluut de veiligheidsaanwijzingen in acht!

12. Onderhoud

△ Waarschuwing: Schakel de machine uit en trek de stekker uit het stopcontact alvorens onderhouds- en afstelwerkzaamheden uit te voeren.

Bewaar de handleiding bij de machine.

Houd de machine schoon.

Draag een veiligheidsbril bij het reinigen.

Reiniging:

Voorzichtig: Reinig de kunststofonderdelen van de tafel niet met agressieve middelen. Een mild reini-gingsmiddel op een vochtige doek wordt aanbevolen. Er mag geen water in de machine komen.

• Zorg dat de veiligheidsinrichtingen, de ventilatiesleuven en de motorbehuizing zo stof- en vuilvrij mogelijk zijn. Wrijf het product met een schone doek af en blaas deze met perslucht bij lage druk uit.
• Wij adviseren u, om het product direct na elk gebruik te reinigen.
• Maak het product regelmatig schoon met een vochtige doek en een beetje zachte zeep. Gebruik geen reinigingsmiddelen of oplosmiddelen; deze kunnen de kunststofonderdelen van het product aantasten. Let op dat er geen water in het product binnendringt. Het indringen van water vergroot het risico op een elektrische schok.

Onderhoud:

• Controleer het zaagblad regelmatig. Gebruik uit-sluitend scherpe, breukvrije en niet-vervormde zaagbladen. Gebruik alleen gereedschap dat aan de Europese norm EN 847-1 voldoet.
• Vervang een verouderd wipinzetstuk onmiddellijk.

• Controleer altijd alle veiligheidsvoorzieningen na onderhouds- en reinigingswerkzaamheden.

• Controleer of er geen gereedschap of andere onderdelen op of in de machine aanwezig zijn, voordat de machine weer in gebruik wordt genomen.

• Verwijder eventuele zaagselverstoppingen bij de uitworp.

Na reparatie of onderhoud controleren of alle veiligheidstechnische delen zijn bevestigd en in optimale toestand zijn. Delen, waarbij er gevaar voor verwonding voor andere personen en kinderen bestaat, on-toegankelijk bewaren.

Let op: Conform de wetgeving voor productgaranties wordt er geen garantie geboden voor schade die ontstaan is door incorrecte reparaties of door het niet gebruiken van originele reserveonderdelen.

Draag hiertoe een klantenservice of een geautoriseerde specialist op. Overeenkomstig geldt dit ook voor accessoires.

Service-informatie

Let op dat bij dit product de volgende delen onderhevig zijn aan gebruiksmatige of natuurlijke slijtage, resp. de volgende delen als verbruiksmateriaal wordt gebruikt. Slijtageonderdelen*: Zaagblad, wipinzetstuk

* niet persé meegeleverd!

Reserveonderdelen en accessoires zijn verkrijgbaar bij ons servicecentrum. Scan hiertoe de QR-code op de titelpagina.

Het zaagblad vervangen (afb. 11-15)

⚠ Trek de voedingsstekker uit het stopcontact voordat u het zaagblad vervangt.

⚠ Gevaar van snijden! Het zaagblad is zwaar en kan glibberig zijn.

Draag handschoenen bij het verwisselen van het zaagblad.

- Gebruik geen zaagbladen van HSS-staal.

- Gebruik geen zaagbladen met scheuren of zaagbladen die vervormd zijn.

- Gebruik alleen goed geslepen zaagbladen.

⚠ Gevaar voor brandwonden! Kort na het zagen is het zaagblad nog heet.

1. Houd de wip vast en trek de veer uit de borgclip (afb. 11, A).

2. Draai de zeskantmoer (afb. 12 B) los, blijf de wip vasthouden en trek de wipgeleider (afb. 12 C) uit de stelschroef (afb. 12 D).

3. Laat de wip langzaam zakken naar de vloer.

4. Zet het zaagblad vast met de borgpen (afb. 13, 14) om te voorkomen dat het gaat verdraaien.

5. Draai de bout los (afb. 14, E).

6. Verwijder de schijf (afb. 14, F), de voorste zaagbladflens (afb. 14, G) en het zaagblad (afb. 14, H).

7. Reinig de zaagbladflens.

8. Plaats een nieuw of geslepen zaagblad. Let op de juiste looprichting van het zaagblad: de pijl op de beschermkap en de pijl op het zaagblad moeten in dezelfde richting wijzen!

9. Zet de voorste zaagbladflens en de schijf er weer op.

10. Zet het zaagblad vast met de bout.

11. Schuif de twee ringen op de centreerpen (afb. 15, I).

12. Til de wip op en steek de centreerpen in het boorgat (afb. 15, J).

13. Schuif de wipgeleider (afb. 12 C) weer op de stelschroef (afb. 12 D) en zet hem vast met de zeskantmoer (afb. 12 B).

14. Steek de borgclip (afb. 11, A) door de centreerpen (afb. 15, I).

15. Verwijder de borgpen (afb. 13, 14).

Kunststof inzetstuk vervangen

Vervang versleten of beschadigde kunststof inzetstukken (afb. 1, 11) onmiddellijk.

1. Draai de schroeven van het kunststof inzetstuk los en verwijder het.

2. Plaats een nieuw kunststof inzetstuk en schroef het vast.

13. Transport

Transport (afb. 9)

Zet de wip in de transportstand en borg deze met de vergrendelhendel (18) afb. 2.

Om de zaag gemakkelijk te kunnen verschuiven, kan- telt u de zaag op de wielen. Daartoe belast u de wielas met uw voet en trekt u de machine aan de handgreep naar u toe.

Let op! De zaag mag alleen worden gebruikt wanneer alle vier de voeten stevig op de grond staan.

14. Opslag

Sla het apparaat en de accessoires op een donkere, droge en vorstvrije plaats en voor kinderen ontoegan- kelijke plaats op. De optimale opslagtemperatuur ligt tussen 5 en 30 °C. Bewaar het elektrische gereedschap in de originele verpakking. Dek het product af om het te beschermen tegen stof of vocht. Bewaar de gebruikshandleiding bij het product.

15. Afvalverwerking en hergebruik

Aanwijzingen op de verpakking

De verpakkingsmaterialen zijn recyclebaar. Verpakkingen milieu-vriendelijk afvoeren.

Aanwijzingen betreffende de wetgeving Afgedankte elektrische en elektronische apparatuur (AEEA)

Afgedankte elektrische en elektronische apparatuur behoort niet bij het huishoudelijke afval, maar moeten worden ingezameld resp. gescheiden worden afgevoerd!

- Oude batterijen of accu's die niet vast in het afgedankte apparatuur zijn geïntegreerd, moeten vóór het afvoeren op niet-destructieve wijze worden verwijderd! Het afvoeren hiervan is geregeld in de wetgeving inzake batterijen.

- Eigenaars resp. gebruikers van elektrische en elektronische apparaten zijn wettelijk verplicht om na gebruik de batterijen en accu's in te leveren.

- De eindgebruiker is verantwoordelijk voor het wissen van persoonsgerelateerde gegevens op het af te voeren afgedankte apparaat!

- Het symbool van de doorgekruiste vuilnisbak betekent dat afgedankte elektrische en elektronische apparatuur niet bij het huishoudelijk afval mag worden gegooid.

- Afgedankte elektrische en elektronische apparatuur kunnen bij de volgende punten kosteloos worden ingeleverd:

- Openbare afvalverwijderings- of inzamelpunten (bijv. gemeentewerven).

- Verkooppunten van elektrische apparaten (stationair en online), voor zover dealers verplicht zijn ze terug te nemen of dit vrijwillig aanbieden.

- Tot drie afgedankte elektronische apparaten per apparaattype, met een randlengte van niet meer dan 25 centimeter, kunnen gratis naar de fabrikant worden teruggebracht zonder eerst een nieuw apparaat van de fabrikant te hoeven kopen, of naar een ander erkend verzamelpunt in je omgeving worden gebracht.

- Voor verdere aanvullende terugnamevoorwaarden van de fabrikanten en distributeurs verzoeken wij u contact op te nemen met de betreffende klantenservice.

- Bij levering van een nieuw elektrisch apparaat door de fabrikant aan een particulier huishouden, kan de fabrikant op verzoek van de eindgebruiker zorgen voor het kosteloos afhalen van het afgedankte elektrische apparaat. Neem hiertoe contact op met de klantenservice van de fabrikant.

- Deze uitspraken zijn alleen geldig voor apparaten die in de landen van de Europese Unie worden geinstalleerd en verkocht en die onder de Europese Richtlijn 2012/19/EU vallen. In landen buiten de Europese Unie kunnen andere voorschriften gelden voor het afvoeren van afgedankte elektrische en elektronische apparatuur.

16. Verhelpen van storingen

De volgende tabel toont storingssymptomen en beschrijft hoe u deze op kunt lossen, als uw product niet goed werkt. Als u het probleem hiermee niet kunt vinden en oplossen, neem dan contact op met uw service-werkplaats.

Neem onderstaande in acht: Koppel de machine altijd los van het stroomnet voordat u onderhouds- of reparatiewerkzaamheden uitvoert.

Storing Mogelijke oorzaak Oplossing
Zaagblad laat los na het uit-schakelen van de motor	Bevestigingsmoer te licht aangedraaid	Draai de bevestigingsmoer vast;rechtse draad
Motor start niet Uitval netzekering	Verlengsnoer defectMotor of schakelaar defect	Netzekering controlerenVerlengsnoer vervangenDoor elektricien laten controleren
Motor onjuiste draairichting	Fasen omgewisseld	Fasen verwisselen (zie afb. 10)
Motor heeft geen vermogen,de zekering wordt geactiveerd	Onvoldoende doorsnede van hetverlengsnoerOverbelasting door stomp zaagblad	zie Elektrische aansluitingZaagblad vervangen
Brandplekken op de zaags-nede	stomp zaagbladverkeerd zaagblad	Zaagblad slijpen, vervangenZaagblad vervangen

• Nomainiet nolietoto galda ieliktni.

Merknad om emballasjen

Emballasjemateriale kan resirkuleres. Vennligst kast emballasje på en miljøvennlig måte.

Henvisninger til elektro- og elektronikkenhetslov (ElektroG)

Zichtbare gebreken moeten binnen de 8 dagen na ontvangst van de goederen worden gemeld, zo niet verliest de verkoper elke aanspraak op grond van deze gebreken. Onze machines worden geleverd met een garantie voor de duur van de wettelijke garantietermijn. Deze termijn gaat in vanaf het moment dat de koper de machine ontvangt. De garantie houdt in dat wij elk onderdeel van de machine dat binnen de garantietermijn aantoonbaar onbruikbaar wordt als gevolg van materiaal- of productiefouten, kosteloos vervangen. De garantie vervalt echter bij verkeerd gebruik of verkeerde behandeling van de machine. Voor onderdelen die wij niet zelf produceren, geven wij enkel de garantie die wij zelf krijgen van de oorspronkelijke leverancier. De kosten voor de montage van nieuwe onderdelen vallen ten laste van de koper. Eisen tot het aanbrengen van veranderingen of het toestaan van een korting en overige schadeloosstellingsclaims zijn uitgesloten.

Garantía ES
