Typ produktu	Czujnik obecności mikrofalowy
Marka	Steinel
Model	Dual HF
Wymiary (W x S x G)	120 x 120 x 56 mm
Zasilanie	230-240 V, 50/60 Hz
Moc wyjściowa przełączania 1	2000 W max (omowa), 1000 VA max (cos φ=0.5)
Kąt detekcji	Podwójny kierunek, zasięg regulowany od 3x3 do 10x3 m na kierunek
Maksymalny zasięg	10 m na kierunek
Wysokość montażu	2,5 do 3,5 m
Opóźnienie wyjścia 1	30 s do 30 min, tryb impulsowy (2 s), tryb IQ
Opóźnienie wyjścia 2 (CAC)	1 min do 2 h, opóźnienie startu 0 s do 10 min
Regulacja zmierzchu	10 do 1000 luksów, ∞ światło dzienne
Stopień ochrony	IP20 (IP54 z obudową AP)
Klasa	II
Temperatura pracy	-25°C do +55°C
Technologia detekcji	Wysoka częstotliwość 5,8 GHz, moc nadawania < 1 mW
Funkcje DIP	Tryb normalny/test, półautomatyczny/automatyczny, przycisk/przełącznik, włącz/wyłącz, oświetlenie stałe (DIM)
Połączenia równoległe	Master/slave, master/master
Akcesoria	Pilot RC5, RC8, adapter sufitowy, obudowa natynkowa, kosz ochronny
Gwarancja	5 lat producenta
Konserwacja i czyszczenie	Czyścić suchą szmatką, nie używać agresywnych środków
Bezpieczeństwo	Odciąć zasilanie przed interwencją, instalacja przez profesjonalistę
Części zamienne	Piloty, adaptery, kosz ochronny

Często zadawane pytania - Dual HF STEINEL

Jak zainstalować czujnik Dual HF?

Czujnik jest przeznaczony do montażu podtynkowego w suficie wewnątrz pomieszczeń. Przed instalacją odłącz zasilanie elektryczne. Podłącz przewody zgodnie ze schematem podłączenia. Po montażu wyreguluj potencjometry i przełączniki DIP przed włożeniem modułu czujnika.

Co zrobić, jeśli światło nie zapala się?

Sprawdź zasilanie elektryczne, ustawioną wartość jasności (stopniowo zwiększaj) i upewnij się, że strefa detekcji jest wolna. W razie potrzeby wyreguluj zasięg potencjometrem.

Jak wyregulować zasięg?

Użyj potencjometru ⑨ (regulacja zasięgu) znajdującego się na module. Obróć go w prawo, aby zwiększyć zasięg (maks. 10 m na kierunek) lub w lewo, aby go zmniejszyć.

Jak ustawić opóźnienie?

Dla wyjścia przełączania 1 użyj potencjometru ⑥. Obróć go w prawo, aby uzyskać dłuższe opóźnienie (maks. 30 min), w lewo, aby uzyskać krótsze (min. 30 s). Lewy krańcowy włącznik aktywuje tryb impulsowy (2 s).

Jaka jest różnica między trybem automatycznym a półautomatycznym?

W trybie w pełni automatycznym (AUTO) oświetlenie włącza się i wyłącza automatycznie w zależności od jasności i obecności. W trybie półautomatycznym (MAN) oświetlenie wyłącza się automatycznie, ale musi być włączone ręcznie za pomocą przycisku.

Jak używać pilota?

Opcjonalne piloty RC5 (użytkownik) i RC8 (serwis) umożliwiają zdalne ustawianie funkcji, takich jak opóźnienie, tryb testowy, oznaczenie lub regulacja intensywności. Skieruj pilota w stronę czujnika i naciśnij odpowiedni przycisk.

Czujnik wyłącza się pomimo obecności, dlaczego?

Może to wynikać z zbyt krótkiego czasu utrzymania lub zbyt niskiego progu jasności. Zwiększ czas utrzymania za pomocą potencjometru lub dostosuj regulację zmierzchu.

Czy mogę podłączyć kilka czujników razem?

Tak, w konfiguracji master/slave lub master/master. Upewnij się, że są na tej samej fazie. W konfiguracji master/slave tylko master ocenia jasność, slave'y przekazują wykrywanie ruchu.

Jak wyczyścić czujnik?

Użyj suchej, niepylącej szmatki. Nie używaj agresywnych środków czyszczących ani wody, ponieważ mogą uszkodzić urządzenie.

Jaka jest gwarancja?

Steinel udziela 5-letniej gwarancji na doskonały stan i prawidłowe działanie produktu. Zachowaj oryginalny dowód zakupu z datą i oznaczeniem produktu.

INSTRUKCJA OBSŁUGI Dual HF STEINEL

min. 1 m - maks. 12 m

■ DUAL HF

min. 3 × 3 m - 10 × 3 m

i hver retning

min. 1 m - maks. 12 m

■ DUAL HF

min. 3 × 3 m - 10 × 3 m

pr. retning

⑭ásič jako schodišťový automat

1. 按該 sič DIM

• Nastavovacia hodnota 0 s – 10 min.

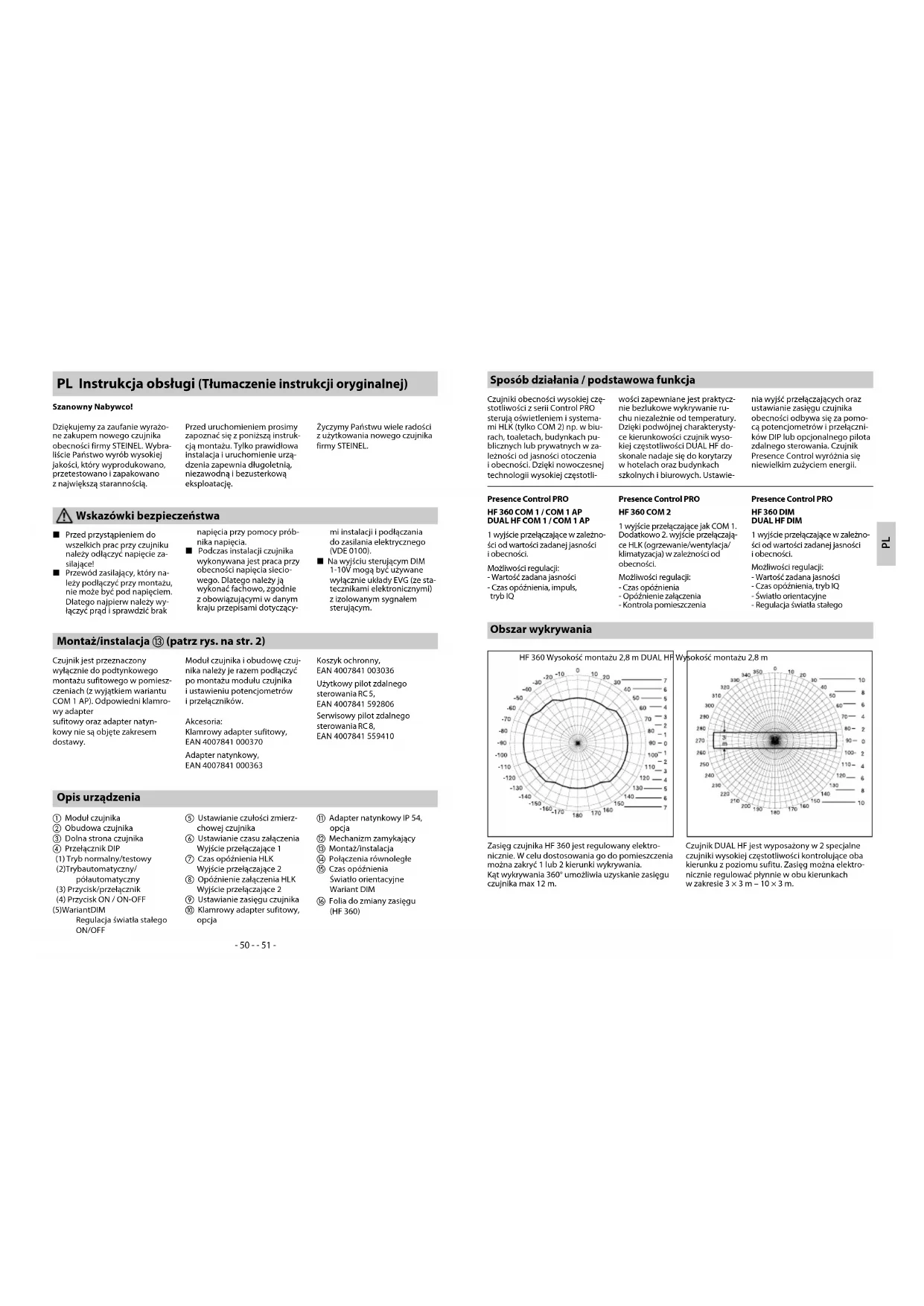

PL Instrukcja obsługi (Tłumaczenie instrukcji oryginalnej)

Szanowny Nabywco!

Dziękujemy za zaufanie wyrażone zakupem nowego czujnika obecności firmy STEINEL. Wybraliście Państwo wyrób wysokiej jakości, który wyprodukowano, przetestowano i zapakowano z największą starannością.

Przed uruchomieniem prosłmy zapoznać się z poniższą instrukcją montażu. Tylko prawidłowa instalacja i uruchomienie urządzenia zapewnia długoletnią, niezawodną i bezusterkową eksploatację.

Życzymy Państwu wiele radości z użytkowania nowego czujnika firmy STEINEL.

Wskazówki bezpieczeństwa

■ Przed przystąpieniem do wszelkich prac przy czujniku należy odłączyć napięcie zasilające!
■ Przewód zasilający, który należy podłączyć przy montażu, nie może być pod napięciem. Dlatego najpierw należy wyłączyć prąd i sprawdzić brak

napięcia przy pomocy prób- nika napięcia.

Podczas instalacji czujnika wykonywana jest praca przy obecności napięcia sieciowego. Dlatego należy ją wykonać fachowo, zgodnie z obowlązującymi w danym kraju przepisami dotyczący-

mi instalacji i podłączania do zasilania elektrycznego (VDE 0100).

■ Na wyjściu sterującym DIM 1-10V mogą być używane wyłącznie uklady EVG (ze statecznikami elektronicznymi) z izolowanym sygnałem sterującym.

Montaż/instalacja ⑬ (patrz rys. na str. 2)

Czujnik jest przeznaczony wyłącznie do podtynkowego montażu sufitowego w pomieszczeniach (z wyjątkiem wariantu COM 1 AP). Odpowiedni klamrowy adapter sufitowy oraz adapter natynkowy nie są objęte zakresem dostawy.

Moduł czujnika i obudowę czujnika należy je razem podłączyć po montażu modułu czujnika i ustawieniu potencjometrów i przełączników.

Akcesoria: Klamrowy adapter sufitowy, EAN 4007841 000370 Adapter natynkowy, EAN 4007841 000363

Koszyk ochronny, EAN 4007841 003036 Użytkowy pilot zdalnego sterowania RC5, EAN 4007841 592806 Serwisowy pilot zdalnego sterowania RC8, EAN 4007841 559410

Opis urządzenia

① Moduł czujnika
② Obudowa czujnika
③ Dolna strona czujnika
④ Przełącznik DIP
(1) Tryb normalny/testowy

(2) Trybautomatyczny/

półautomatyczny

(3) Przycisk/przełącznik

(4) Przycisk ON / ON-OFF

(5)WariantDIM

Regulacja światła stałego ON/OFF

⑤ Ustawianie czułości zmierz- chowej czujnika
⑥ Ustawianie czasu załączenia Wyjście przełączające 1
⑦ Czas opóźnienia HLK
Wyjście przełączające 2
⑧ Opóźnienie załączenia HLK Wyjście przełączające 2
⑨ Ustawianie zasięgu czujnika
⑩ Klamrowy adapter sufitowy, opcja

⑪ Adapter natynkowy IP 54, opcja
⑫ Mechanizm zamykający
⑬ Montaż/instalacja
⑭ Połączenia równoległe
⑮ Czas opóźnienia
Światło orientacyjne Wariant DIM
⑯ Folia do zmiany zasięgu (HF 360)

Sposób działania / podstawowa funkcja

Czujniki obecności wysokiej częstotliwości z serii Control PRO sterują oświetleniem i systemami HLK (tylko COM 2) np. w blurach, toaletach, budynkach publicznych lub prywatnych w zależności od jasności otoczenia i obecności. Dzięki nowoczesnej technologii wysokiej częstotli-

wości zapewniane jest praktycznie bezlukowe wykrywanie ruchu niezależnie od temperatury. Dzięki podwójnej charakterystyce kierunkowości czujnik wysokiej częstotliwości DUAL HF doskonale nadaje się do korytarzy w hotelach oraz budynkach szkolnych i biurowych. Ustawie-

nia wyjść przełączających oraz ustawianie zasięgu czujnika obecności odbywa się za pomocą potencjometrów i przełączników DIP lub opcjonalnego pilota zdalnego sterowania. Czujnik Presence Control wyróżnia się niewielkim zużyciem energii.

Presence Control PRO

HF 360 COM 1 / COM 1 AP DUAL HF COM 1 / COM 1 AP

1 wyjście przełączające w zależności od wartości zadanej jasności i obecności.

Możliwości regulacji:

• Wartość zadana jasności
• Czas opóźnienia, impuls, tryb IQ

Presence Control PRO

HF 360 COM 2

1 wyjście przełączające jak COM 1. Dodatkowo 2. wyjście przełączające HLK (ogrzewanie/wentylacja/klimatyzacja) w zależności od obecności.

Możliwości regulacji:

• Czas opóźnienia
• Opóźnienie załączenia
• Kontrola pomieszczenia

Presence Control PRO

HF 360 DIM

DUAL HF DIM

1 wyjście przełączające w zależności od wartości zadanej jasności i obecności.

Możliwości regulacji:
- Wartość zadana jasności
- Czas opoznienia, tryb IQ
- Swlatło orientacyjne
- Regulacja światła stałego

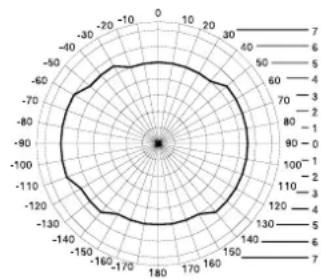

Obszar wykrywania

HF 360 Wysokość montażu 2,8 m DUAL HF Wysokość montażu 2,8 m

Zasłęg czujnika HF 360 jest regulowany elektronicznie. W celu dostosowania go do pomieszczenia można zakryć 1 lub 2 kierunki wykrywania. Kąt wykrywania 360° umożliwia uzyskanle zasłęgu czujnika max 12 m.

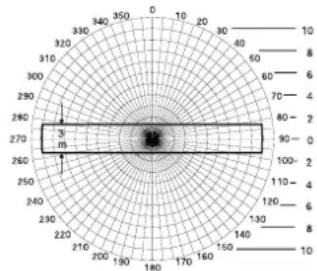

Czujnik DUAL HF jest wyposażony w 2 specjalne czujniki wysokiej częstotliwości kontrolujące oba kierunku z poziomu sufitu. Zasięg można elektronicznie regulować płynnie w obu kierunkach w zakresie 3 × 3 m – 10 × 3 m.

Instalacja elektryczna/tryb automatyczny

Podczas wybierania przewodów połączeniowych należy zasadniczo przestrzegać przepisów dotyczących instalacji zgodnych z VDE 0100 (patrz wskazówki dotyczące bezpieczeństwa na stronie 9). Odnośnie łączenia czujników

obecności obowiązuje: Zgodnie z VDE 0100 S20 ust. 6 w celu utworzenia połączenia między czujnikiem a elektronicznym urządzeniem stabilizacyjno-zapłonowym należy użyć przewodu wielokrotnego, zawlerającego w sobie za-

równo przewody zasilające, jak również przewody sterujące (np. NYM 5 × 1,52). Średnica przewodu sieciłowego może wynosić max 10 mm. Obszar zaciskania zacisku sieciłowego jest przeznaczony do max 2 × 1,5 mm² lub 1 × 2,5 mm².

Wymiary (wys. x szer. x gl.) HF 360120 × 120 × 56 mm		Dual HF120 × 120 × 76 mm
Napięcie sieciowe 230 – 240 V, 50 Hz/60 Hz
Moc, wyjście przełączające 1(COM 1/COM 2)	Przekaznik 230Vmax 2000 W obciążenie ornowe (cos φ = 1)max 1000 VA (cos φ = 0,5)
EVG:(COM 1/COM 1 AP/COM 2/DIM)	Szczytowy prąd włączenia max 800 A/200 μs30 × (1 × 18 W), 25 × (2 × 18 W)25 × (1 × 36 W), 15 × (2 × 36 W)20 × (1 × 58 W), 10 × (2 × 58 W)Uwzględnić indywidualne prądy włączania elektron. urządzeń stabilizacyjno-zapłonowych!Przy większych mocach przełączania należy zainstalować przekaźnik lub stycznik.
Moc, wyjście przełączające 2(tylko COM 2) (tylko HF 360)	Obecnośćmax 230 W/230Vmax 1 A, (cos φ = 1) dla HLK (ogrzewanie/wentylacja/klimatyzacja)
Mlejsce zastosowania wewnątrz budynków
Wysokość montażu(montaż sufitowy)	2,5 m – 3,5 m wysokość sufitu
Kat wykrywania	HF 360360" z kątem rozwarcia 140°ewent. przez szyby, drewno i ścianki o lekkiej konstrukcji. W celu dosta-sowania go do pomieszczenia można zakryć 1 lub 2 kierunki wykrywania.	Dual HFPatrz schemat str. 51ewent. przez szyby, drewno i ścianki o lekkiej konstrukcji.
Zasięg czujnika	HF 360max ∅ 12 m, płynnie regulowany elektronicznie	Dual HFMax 10 × 3 m w każdym kierunku, płynnie regulowany elektronicznie
Wyjście przełączające 1Ustawianie czasu	30 sek. – 30 min, tryb impulsowy (ok. 2 sek),tryb IQ (automatyczne dopasowanie do profilu wykorzystania)
Wyjście przełączające 2Ustawianie czasu(tylko HF 360)	tylko COM2 dla HLKOpóźnienie włączenia 0 sek. – 10 minCzas opóźnienia wyłączenia 1 min – 2 godz.Automatyczna kontrola pornieszczenia
DIM:Ustawianie czasuWyjście sterujące	30 sek. – 30 mintryb IQ (automatyczne dopasowanie do profilu wykorzystania)1 – 10 V / max 50 elektron. urządzeń stabilizacyjno-zapłonowych, max 100 mA
Czujniki	Wysoka częstotliwość 5,8 GHz, moc nadajnika < 1 mW
Funkcje za pomocą przełącznika DIP	DIP 1 Tryb normalny/testowyDIP 2 Tryb półautomatyczny/automatycznyDIP 3 Tryb przycisków/przełącznikówDIP 4 Przycisk Wt./Przycisk Wt.-WYL.DIP 5 Regulacja światła stałego Wt.-WYL. (DIM)
Połączenia równoległe	Master/SlaveMaster/Master
Ustawianie komfortowe	Teach In (za pomocą opcjonalnego pilota zdalnego sterowania)
Ustawianie wartości światła	10 – 1000 luksów, ≡/swlatło dzlenneDIM 100 – 1000 luksów
Stopień ochrony	IP 20 (IP 54 z AP Box)
Klasa ochronności	II
Zakres temperatury	-25 do +55°C
Obudowa	odpoma na promieniowanie UV, z możliwością lakierowania

Funkcje – ustawienia za pomocą przełącznika DIP

COM 1 + COM 2

DIP 1

Tryb normalny / testowy (NORM / TEST)

Tryb testowy ma priorytet wyż- szy niż wszystkie pozostałe usta- wienia czujnika obecności i służy do sprawdzenia działania funkcji oraz obszaru wykrywania. Nieza- leżnie od jasności czujnik obec-

ności włącza światło po wykryciu ruchu w pomleszczeniu na czas opóźnienia ok. 8 sek. (niebieska dioda LED świeci po wykryciu ruchu). W normalnym trybie pracy obowiązują wszystkie indywidu-

alnie ustawione wartości potencjometrów. Za pomocą niebleskiej diody świecacej LED czujnik obecności można ustawić także bez podłączonego obciążenia.

DIP 2

Tryb półautomatyczny (MAN) / automatyczny (AUTO)

Tryb półautomatyczny: (MAN)

Oświetlenie jest tylko wyłączane automatycznie. Włączanie następuje ręcznie, światło należy zażą-

dać za pomocą przycisku, po czym pozostaje ono włączone w czasie opóźnienia ustawionym

za pomocą potencjometru. (nacisnąć 2 × /WŁĄCZENIE na 4 godziny).

Tryb automatyczny: (AUTO)

Oświetlenie jest włączane i wyłączane automatycznie w zależności od jasności i obecności. W każdej chwili można je włączyć ręcznie. Automatyka przełączania jest przy tym chwilowo

wyłączana. Niezależnie od ustawionych wartości po ręcznym naciśnięciu przycisku światło pozostaje przez 4 godziny włączone (nacisnąć 2 x) lub wyłączone (nacisnąć 1 x). Naciśnięcie przy-

cisku przed upływem 4 godzin powoduje przełączenie czujnika obecności Control IR Quattro na normalny tryb pracy z czujnikiem.

DIP 3

Przyciski/przełączniki

Wskazuje czujnikowi, w jaki sposób ma być przetwarzany przychodzący sygnał. Przypisując zewnętrzne przyciski/przełączniki można użytkować czujnik jako półautomat i w każdej chwili wysterować ręcznie.

- Do wyboru praca z użyciem przycisków lub przełączników - Możliwość podłączenia kilku przycisków do jednego wejścia sterującego

- Przyciski świetlnė stosować jedynie w połączeniu z przyłączem przewodu zerowego - Długość przewodu między czujnikiem a przełącznikiem < 50 m

DIP 4

Przycisk ON/ON-OFF

W położeniu ON-OFF oświetlenie można w każdej chwili włączyć i wyłączyć ręcznie (wyjątkiem jest tryb impulsowy: brak ręcznego wyłączenia).

W położeniu ON nie ma możliwości ręcznego wyłączania. Każde naciśnięcie przycisku powo- duje ponowne rozpoczęcie czasu opóźnienia.

DIM

DIP 5

Światło stałe ON/OFF

Dba o równomlerny pozłom Jasności. Czujnik mierzy dostępne światło dzienne i załącza światło sztuczne, aby uzyskać pożądany

poziom jasności. Jeżeli udział światła dziennego ulegnie zmianie, następuje odpowiednie dopasowanie włączonego światła

sztucznego. Załączanie sztucznego światła następuje - oprócz udziału światła dziennego - także w zależności od obecności.

-54--55-

Funkcje – Ustawienia za pomocą potencjometrów

COM 1 + COM 2

Potencjometr ⑤

Ustawianie progu czułości zmierzchowej

Żądany próg załączania można ustawić płynnie w zakresie ok. 10 – 1000 luksów.

Pokrętło regulacyjne do oporu w prawo: Max Tryb dzienny Pokrętło regulacyjne do oporu w lewo: MIN. Tryb nocny

W zależności od miejsca montażu może być wymagana korekta ustawienia o 1 – 2 kreski podziałki.

Przykładowe zastosowania Wartości zadane jasności
Tryb nocny min.
Korytarze, wejścia 1
Schody, schody ruchome, przenośniki taśmowe 2
Umywalnie, toalety, pomieszczenia rozdzielni, kantyny 3
Obszar sprzedaży, przedszkola, pomieszczenia lekcyjne, hałe sportowe 4
Obszary robocze: pomieszczenia biurowe, konferencyjne, dyskusyjne, precyzyjne prace montażowe, kuchnie	5
Obszary robocze wymagające dobrej widoczności: laboratoria, rysunki techniczne, prace precyzyjne	>=6
Tryb światła dziennego max

Wskazówka: W zależności od miejsca montażu może być wymagana korekta ustawienia o 1 – 2 kreski podziałki.

Potencjometr ⑥

Ustawianie czasu

Czas opóźnienia wyjścia przełączającego 1 Wartość ustawienia 30 sek. – 30 min

Ządany czas opóźnienia można płynnie ustawiać w zakresie od min. 30 sek. – max 30 min. Po upływle 3 mln następuje po

miar światła własnego. Po przekroczeniu progu czujnik wyłącza się po upływie czasu opóźnienia.

Tryb impulsowy (oprócz DIM) ∩

Po ustawieniu regulatora w położeniu ∫ (do oporu w lewo) urządzenie działa w trybie impulsowym, tzn. wyjście jest włączane na

czas ok. 2 sekund (np. w przypadku automatycznego sterowania oświetleniem klatki schodowej). Następnie przez ok. 8 sekund

czujnik nie reaguje na ruch. Ze względu na oślepianie przez światło obce możliwy jest tu tylko tryb dzienny.

Tryb IQ

Do oporu w prawo: Czas opóźnie- nia dopasowuje się dynamicznie do zachowania użytkownika (samouczenie).

Algorytm wyuczania określa optymalny cykl czasu.

Najkrótszy czas wynosi 5 min, a najdłuższy 20 min.

COM 2

Potencjometr ⑦

Czas opóźnienia wyłączenia wyjścia przełączającego 2 HLK

- Wartość ustawienia 1 min – 2 godz.

- Do oporu w prawo: max - Do oporu w lewo: min.

Potencjometr ⑧

Opóźnienie załączenia wyjścia przełączającego 2 HLK

- Wartość ustawienia 0 sek. – 10 min - Do oporu w prawo: Kontrola pomieszczenia - Do oporu w lewo: 0 sek. (WYL.)

Przy ustawieniu „Kontrola” zmniejsza się czułość wyjścia przełączającego „Obecność”. Styk zamyka się dopiero przy wyraźnym ruchu i sygnalizuje z dużą pewnością obecność osób.

Czas opóźnienia wyłączenia pozo- staje wciąż aktywny. Opóźnlenie załączenia jest nieaktywne.

Potencjometr ⑮

Jasność podstawowa (variant DIM)

Ta funkcja umożliwia zastosowanie przez określony czas oświetlenia podstawowego po przekroczeniu ustawłonej wartości progu czułości zmierzchowej. Jest ono zredukowane do ok. 10% maksymalnego natężenia światła. Przy obecności nadajnik przełącza na 100% natężenia światła (regulacja światła sta-

łego wyłączona) lub doregulowuje je do wstępnie ustawionej wartości jasności (regulacja światła stałego włączona). Jeżeli nie będzie wykrywany żaden ruchu, nadajnik z powrotem przyciemnia światło do jasności podstawowej po upły wie czasu opoźnienia. Zostaje ona wyłączona, gdy upłynie jej czas

opóźnienia (1 minuta – 30 minut) lub po przekroczeniu wartości progu czułości zmierzchowej przez wystarczający udziałą światła dziennego. Przy ustawieniu ON (WL.) nadajnik włącza i wyłącza jasność podstawową bezpośrednio po przekroczeniu wartości progu czułości zmierzchowej.

Ustawianie zasięgu czujnika

Potencjometr ⑨

Żądany zasięg czujnika (próg załączenia) można płynnie ustawić.

■ HF 360 min. ∅ 1 m – max 12 m

■ DUAL HF min. 3 × 3 m – 10 × 3 m na klerunek

Do oporu w lewo (ustawienie fabryczne) = minimalny zasięg

Do oporu w prawo (ustawienie fabryczne) = maksymalny zasięg

Połączenia równoległe

W przypadku używania kilku czujników należy je podłączyć do tej samej fazy!

14.1 Master/Master

W połączeniu równoległym można używać także kilka modułów Master. Każdy Master przełącza przy tym własną grupę świetlną zgodnie z własnym pomiarem jasności.

Czasy opóźnienia i wartości przelączania jasności są ustawiane indywidualnie dla każdego modułu Master. Obciążenie jest dzielone na poszczególne moduły Master.

Obecność jest wciąż wspólnie rejestrowana przez wszystkie czujniki. Wyjście obecności może być przechwytywane przez dowolny moduł Master.

142 Master/Slave

Tryb Master/Slave umożliwia wykrywanie w większych pomieszczeniach (obciążenie podłączone = Master, brak obciążenia = Slave).

Ocena jasności w pomieszczeniu odbywa się wyłącznie przez moduł Master. Moduły Slave zgłaszają wykrycie ruchu modułowii Master.

Włączenie oświetlenia lub instalacji HLK odbywa się wyłącznie przez moduł Master.

①wa czujniki w zewnętrznym przełączniku schodowym

Stare budownictwo / przebudowa

Światło obce aktywowane przez przycisk. Brak trybu zmierzchowego, możliwy tylko tryb dzienny.

14dujnik jako przełącznik schodowy

Nadajnik DIM

Uzupełnienie funkcji za pomocą RC5

Funkcja rozgrzewania

Poprzez naciśnięcie przycisku, > 5 s, następuje uaktywnienie funkcji rozgrzewania 100 h.

Tryb prezentacyjny

Poprzez naciśnięcie przycisku > 5 s, światło pozostaje wyłączone do czasu wykrycia ruchu. Jeżeli nie zostanie wykryty żaden ruch, wtedy lampa przełączy się z powrotem na tryb czujnika po upłynięciu czasu opóźnienia (LED wł.).

Uzupełnienie funkcji za pomocą RC8 (wersja DIM)

Jasność podstawowa

Poprzez naciśnięcie odpowiednie- go przycisku >5 s zmieniona zo- stanie jasność podstawowa do 60 min.

Wartość jasności

podstawowej

Poprzez naciśnięcie odpowiednie- go przycisku > 5 s zmienia się war- tość jasności w krokach co 10 %: 1 = 10 %, 2 = 20 %, ... 6 = 60 %

Ściemnianie przyciskiem W przypadku podłączenia przyci- sku do zacisku S można ściemnią oświetlenie poprzez naciskanie przycisku. Przycisk najpierw usta- wi wartość maksymalną, po czym powróci do wartości minimalnej. Jeżeli przycisk zostanie puszczony, dana wartość zostanie zachowana, bez konieczności dalszej regulacji, do kolejnego wyłączenia. Następnie włącznik sensorowy bę- dzie Lnoadował się we wcześniej ustawionym trybie czujnika. Kierunek ściemniania (maks./min.) można zmieniać poprzez krótkie puszczenie i ponowne naciśnięcie przycisku.

Pilot zdalnego sterowania

Za pomocą pilota zdalnego sterowania (opcja) wszystkie funkcje można wygodnie obsługować z poziomu podłogi.

Użytkowy pilot zdalnego sterowania RC 5, EAN 4007841 592806

Serwisowy pilot zdalnego sterowania RC8, EAN 4007841 559410

Usterki
Usterka Przyczyna Usuwanie

Światło się nie zapała	■ brak napięcia przyłączeniowego■ ustawiona zbyt mała wartość luksów■ brak wykrywania ruchu	■ sprawdzić napięcie przyłączeniowe■ powoli zwiększać próg czułości zmierzchowej, aż do włączenia światła■zapewnićodpowiednią widoczność czujnika■ sprawdzić obszar wykrywania
Światło nie gaśnie	■ ustawiona zbyt duża wartość luksów■ jest odliczany czas opóźnienia■ zakłócające źródła ciepła, np.: wentylatory grzewcze, otwarte drzwi i okna, zwierzęta domowe, żarówka/reflektor halogenowy, ruchome obiekty	■ ustawić niską wartość luksów■ przeczekac czas opóźnienia lub ustawić krótszy czas opóźnienia■ stacjonarne źródła ciepła zakryć naklejkami
Czujnik wyłącza światło mimo obecności	■ zbyt mały czas opóźnienia■ zbyt mały próg światła	■ wydłużzyć czas opóźnienia■ zmlenić ustawlenie progu czułości zmierzchowej
Czujnik wyłącza zbyt późno	■ zbyt duży czas opóźnienia	■ zmniejszyć czas opóźnienia
Czujnik włącza zbyt późno przy czolowym kierunku ruchu	■ zasięg czujnika przy czolowym kierunku ruchu jest mniejszy	■ zamontować dalsze czujniki■ zmniejszyć odległość między dwoma czujnikami
Czujnik nie włącza przy obecności mimo ciemności	■ ustawiona zbyt mała wartość luksów	■ czujnik dezaktywowany za pomocą przełącznika/przycisku ?■ tryb półautomatyczny ?■ zwiększyć próg czułości zmierzchowej

Utylizacja

Urządzenia elektryczne, akcesoria i opakowania należy oddać do recyklingu przyjaznego środowisku.

Nie wyrzucać urządzeń elektrycznych wraz z odpadami z gospodarstw domowych!

Tylko dla krajów UE:

Zgodnie z obowiązującymi dyrektywami europejskimi w sprawie zużytych urządzeń elektrycznych i elektronicznych oraz ich wdrażaniu do prawa krajowego nienadające się do użytkowania urządzenia elektryczne należy odbierać osobno i poddawać

recyklingowi w sposób przyja- zny środowisku.

Deklaracja zgodności z normami

STEINEL Vertrieb GmbH niniejszym oświadcza, że typ urządzenia radiowego HF 360/DUAL HF jest zgodny z dyrektywą 2014/53/UE.

Pelny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym: www.stinel.de

Gwarancja producenta

Jako kupującemu w razie potrzeby przysługują Państwu w stosunku do sprzedającego prawa z tytułu rękojmi. O ile prawa te obowiązują w Państwa kraju, to nie ulegają one na podstawie naszej deklaracji gwarancji ani skróceniu ani ograniczeniu. Udzielamy Państwu 5-letniej gwarancji na nienaganną jakość i prawidłowe funkcjonowanie zakupionego przez Państwa profesjonalnego produktu techniki czujników firmy STEINEL. Gwarantujemy, że produkt ten jest wolny od wad materiałowych, produkcyjnych i konstrukcyjnych. Gwarantujemy prawidłowe funkcjonowanie wszystkich podzespołów elektronicznych, a także, że wszystkie zastosowane materiały i ich powierzchnie są wolne od wad.

Dochodzenie roszczeń

Gwarancja jest ważna jedynie kompletnie wypełniona z podpisem Sprzedawcy potwierdzającym warunki gwarancji. Gwarancja na sprzedany towar konsumpcyjny nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wynikających z rękojmi/niezgodności towaru z umową na podstawie dowodu zakupu. Z tego powodu zalecamy staranne przechowywanie dowodu zakupu. Reklamowany towar w stanie kompletnym prosimy przesłać do Gwaranta wraz z krótkim opisem usterki, oryginalną kartą gwarancyjną, paragonem lub ra- chunkiem zakupu (opatrzonym datą zakupu i pieczęcia sklepu).

RO Instructiuni de folosire

■ HF 360 min. 1 m – maks. 12 m

■ DUAL HF min. 3 × 3 m - 10 × 3 m po smjeru

Lijevi graničnik (tvornička podešenost) = minimalni domet

Desni graničnik (tvornička podešenost) = maksimalni domet

Paralelni spojevi

min. 1 m – maks. 12 m

■ DUAL HF

min. 3 × 3 m – 10 × 3 m kiekvie- na kryptimi
