Dual HF - Rörelsedetektor STEINEL - Gratis bruksanvisning och manual

Produkttyp	Hyperfrekvens närvarodetektor
Märke	Steinel
Modell	Dual HF
Mått (H x B x D)	120 x 120 x 56 mm
Matning	230-240 V, 50/60 Hz
Uteffekt omkoppling 1	2000 W max (ohmisk), 1000 VA max (cos φ=0.5)
Detektionsvinkel	Dubbel riktning, justerbar räckvidd från 3x3 till 10x3 m per riktning
Max räckvidd	10 m per riktning
Installationshöjd	2,5 till 3,5 m
Fördröjning utgång 1	30 s till 30 min, pulsläge (2 s), IQ-läge
Fördröjning utgång 2 (CAC)	1 min till 2 h, startfördröjning 0 s till 10 min
Skymningsinställning	10 till 1000 lux, ∞ dagsljus
Skyddsklass	IP20 (IP54 med AP-hus)
Klass	II
Driftstemperatur	-25°C till +55°C
Detektionsteknik	Hög frekvens 5,8 GHz, sändningseffekt < 1 mW
DIP-funktioner	Normalt läge/test, halvautomatiskt/automatiskt, knapp/strömbrytare, på/på-av, permanent belysning (DIM)
Parallellkopplingar	Master/slav, master/master
Tillbehör	Fjärrkontroll RC5, RC8, takadapter, apparathus, skyddskorg
Garanti	5 års tillverkargaranti
Underhåll och rengöring	Rengör med en torr trasa, använd inte aggressiva rengöringsmedel
Säkerhet	Stäng av strömmen före ingrepp, installation av fackman
Reservdelar	Fjärrkontroller, adaptrar, skyddskorg

Vanliga frågor - Dual HF STEINEL

Hur installerar jag Dual HF-detektorn?

Detektorn är avsedd för infälld montering i tak inomhus. Stäng av strömmen före installation. Anslut ledarna enligt kopplingsschemat. Efter monteringen, justera potmetrar och DIP-omkopplare innan du sätter i detektormodulen.

Vad gör jag om lampan inte tänds?

Kontrollera strömförsörjningen, det inställda ljusvärdet (öka gradvis) och säkerställ att detektionszonen är fri. Justera vid behov räckvidden med potmetern.

Hur justerar jag räckvidden?

Använd potmetern ⑨ (räckviddsinställning) på modulen. Vrid den åt höger för att öka räckvidden (max 10 m per riktning) eller åt vänster för att minska.

Hur justerar jag fördröjningen?

För omkopplingsutgång 1, använd potmetern ⑥. Vrid den åt höger för längre fördröjning (max 30 min), åt vänster för kortare (min 30 s). Vänsterstopp aktiverar pulsläge (2 s).

Vilken skillnad är det mellan automatiskt och halvautomatiskt läge?

I helt automatiskt läge (AUTO) tänds och släcks belysningen automatiskt beroende på ljus och närvaro. I halvautomatiskt läge (MAN) släcks belysningen automatiskt men måste tändas manuellt med en knapp.

Hur använder jag en fjärrkontroll?

De valfria fjärrkontrollerna RC5 (användare) och RC8 (service) möjliggör fjärrinställning av funktioner som fördröjning, testläge, markering eller ljusstyrka. Rikta fjärrkontrollen mot detektorn och tryck på motsvarande knapp.

Detektorn stängs av trots närvaro, varför?

Det kan bero på en för kort efterfördröjning eller för lågt ljusvärde. Öka efterfördröjningen med potmetern eller justera skymningsinställningen.

Kan jag ansluta flera detektorer tillsammans?

Ja, i master/slav eller master/master konfiguration. Se till att de är på samma fas. I master/slav utvärderar endast mastern ljuset, slavarna vidarebefordrar rörelsedetektering.

Hur rengör jag detektorn?

Använd en torr, luddfri trasa. Använd inte aggressiva rengöringsmedel eller vatten, eftersom det kan skada apparaten.

Vilken garanti gäller?

Steinel ger 5 års garanti på produktens perfekta skick och funktion. Spara originalkvittot med datum och produktbeteckning.

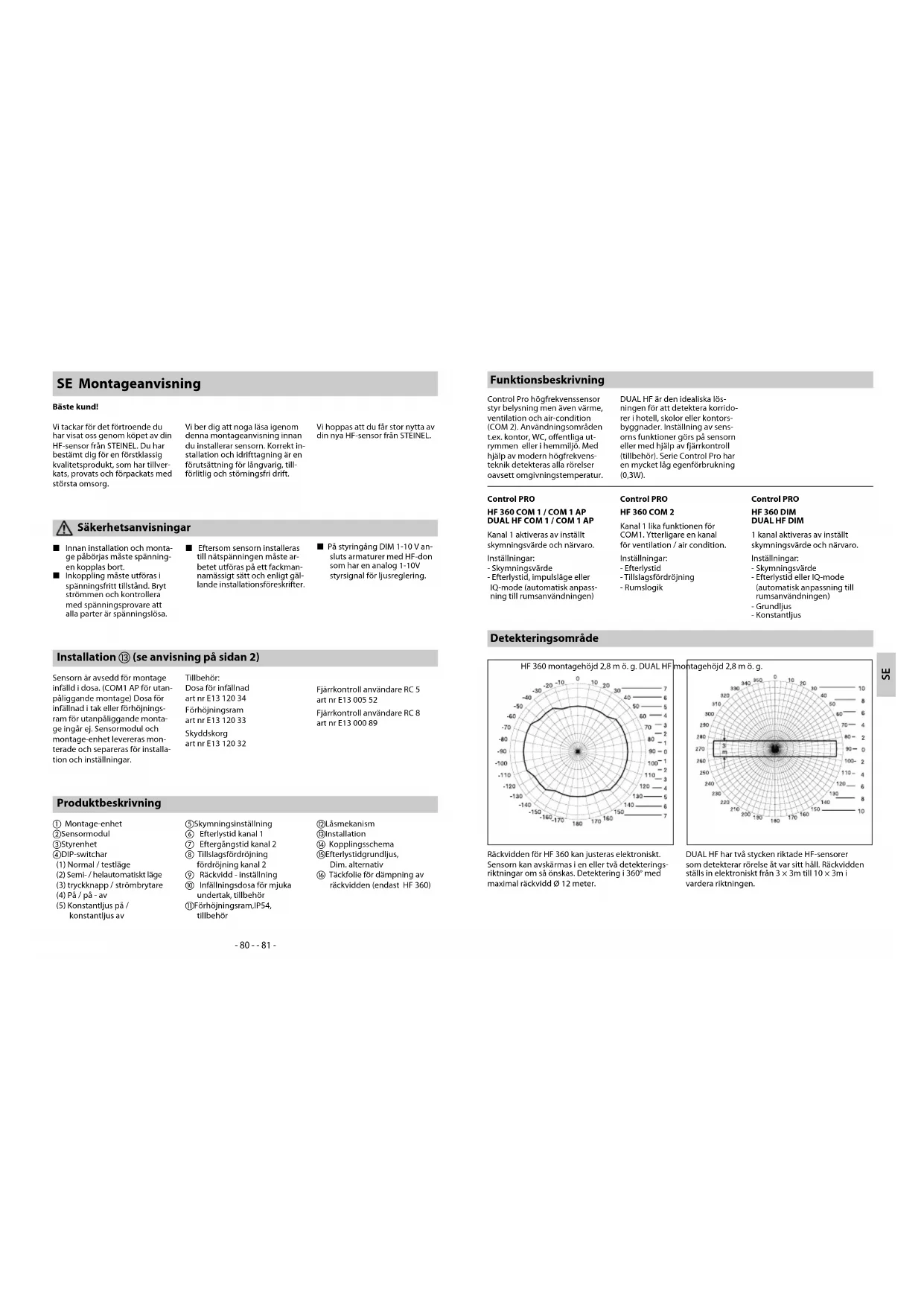

BRUKSANVISNING Dual HF STEINEL

Impulsmodus (behalve DIM) ∩

VI tackar för det förtroende du har visat oss genom köpet av din HF-sensor från STEINEL. Du har bestämt dig för en förstklassig kvalitetsprodukt, som har tillverkats, provats och förpackats med största omsorg.

VI ber dig att noga läsa lgenom denna montageanvisning innan du installerar sensorn. Korrekt installation och idrifttagning är en förutsättning för långvarig, tillförlitlig och störningsfri drift.

Vi hoppas att du får stor nytta av din nya HF-sensor från STEINEL.

■ Innan installation och montage påbörjas måste spänning en kopplas bort.
Inkoppling måste utföras i spänningsfritt tillständ. Bryt strömmen och kontrollera med spänningsprovare att alla parter är spänningslösa.

■ Eftersom sensorn installeras till nätspänningen måste arbetet utföras på ett fackmannamässigt sätt och enligt gällande installationsföreskrifter.

På styringång DIM 1-10 V ansluts armaturer med HF-don som har en analog 1-10V styrsignal för ljusreglering.

Installation ⑬ (se anvisning på sidan 2)

Sensom är avsedd för montage infälld i dosa. (COM1 AP för utanpåliggande montage) Dosa för infällnad i tak eller förhöjningsram för utanpåliggande montage ingår ej. Sensormodul och montage enhet levereras monterade och separeras för installation och inställningar.

Tillbehör: Dosa för infällnad art nr E13 120 34 Förhöjningsram art nr E13 120 33

Skyddskorg art nr E13 120 32

Fjärrkontroll användare RC 5 art nr E13 005 52 Fjärrkontroll användare RC 8 art nr E13 000 89

Produktbeskrivning

① Montage-enhet
②Sensormodul
③Styrenhet
④DIP-switchar
(1) Normal / testläge
(2) Semi- / helautomatlskt läge (3) tryckknapp / strömbrytare (4) På / på - av
(5) Konstantljus på / konstantljus av

⑤Skymningsinställning
⑥ Efterlystid kanal 1
⑦ Eftergångstid kanal 2
⑧ Tillslagsfördröjning
fördröjning kanal 2
⑨ Räckvidd - Inställning
⑩ Infällningsdosa för mjuka undertak, tillbehör
⑪Förhöjningsram,IP54, tillbehör

⑫Låsmekanism
⑬Installation
⑭ Kopplingsschema
⑮Efterlystidgrundljus,
Dim. alternativ
⑯ Täckfolie för dämpning av räckvidden (endast HF 360)

Control Pro högfrekvenssensor styr belysning men även värme, ventilation och air-condition (COM 2). Användningsområden t.ex. kontor, WC, offentliga utrymmen eller i hemmiljö. Med hjälp av modem högfrekvens- teknik detekteras alla rörelser oavsett omgivningstemperatur.

DUAL HF är den idealiska lösningen för att detektera korridorer i hotell, skolor eller kontorsbyggnader. Inställning av sensorns funktioner görs på sensorn eller med hjälp av fjärkrontroll (tillbehör). Serle Control Pro har en mycket låg egenförbrukning (0,3W).

Control PRO

HF 360 COM 1 / COM 1 AP DUAL HF COM 1 / COM 1 AP

Kanal 1 aktiveras av inställt skymningsvärde och närvaro. Inställningar:

• Skymningsvärde
• Efterlystid, impulsläge eller IQ-mode (automatisk anpassning till rumsanvändningen)

Control PRO

HF 360 COM 2

Kanal 1 lika funktionen för COM1. Ytterligare en kanal för ventilation / air condition.

Inställningar:

- Efterlystid - Tillslagsfördröjning

- Rumslogik

Control PRO

HF 360 DIM DUAL HF DIM

1 kanal aktiveras av inställt skymningsvärde och närvaro.

Inställningar:

- Skymningsvärde - Efterlystid eller IQ-mode (automatisk anpassning till rumsanvändningen)

- Grundljus - Konstantljus

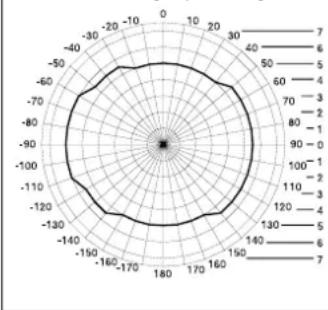

Detekteringsområde

HF 360 montagehöjd 2,8 m ö. g. DUAL HF montagehöjd 2,8 m ö. g.

Räckvidden för HF 360 kan justeras elektroniskt. Sensorn kan avskärmas i en eller två detekterings- riktningar om så önskas. Detektering I 360° med maximal räckvidd ∅ 12 meter.

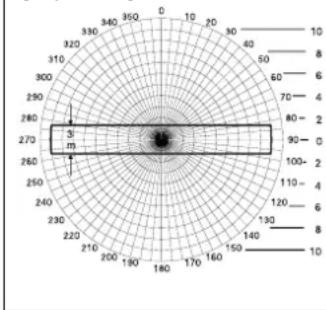

DUAL HF har två stycken riktade HF-sensorer som detekterar rörelse åt var sitt håll. Räckvidden ställs in elektroniskt från 3 × 3m till 10 × 3m i vardera riktningen.

Installationsanvisning/kopplingsscheman

Dimensionering av anslutningskablar skall göras enl. gällande installationsföreskrifter (se även sid. 19) Nedan följer kopplingsexempel för flera av de vanligaste applikationema.

Mått (H × B × D)	HF 360 120 × 120 × 56 mm	DUAL HF 120 × 120 × 76 mm
Spänning 230 – 240 V, 50 Hz / 60 Hz
Maximal belastning kanal 1 (COM1/COM2)	Max 2000 W glödljus och halogen
	max 12st HF-don, drosslar, lägenergilampor.Obs, använd mellanrelä eller kontaktor vid högre belastningoch hög startström.
Maximal belastning kanal 2(gäller COM2) (gäller HF 360)	Närvaromax. 230 W/230 V, potentialfri kontaktmax. 1A, ( = 1) avsett för värme/ventilation/air condition
Användning inomhus
Monterlingshöjd 2,5 – 3,5 m. ö. g.
Bevakningsvinkel HF 360	360° med 140° öppningsvinkel.Känner genom glas, trä och andratunna material. 1 eller 2 detekterings-riktningar kan dämpas för anpassning till rumsdimensionerna.	DUAL HSe diagram på sid. 4 kännergenom glas, trä och andratunna material.
Räckvidd	HF 3601 – 12 m, inställning görselektroniskt	DUAL HF 10 × 3 m l vardera riktningen ,inställning görs görs elektroniskt
Efterlystid kanal 1Tidsinställning	30 sek. – 30 min, puls-funktion (ca 2 sek.)IQ mode (automatisk anpassning till rumsanvändningen)
Eftergångstid kanal 2Tidsinställning(gäller HF 360)	COM2 endast för värme/ventilation/AC0 sek. – 10 min. tillslagsfördröjning1 min. – 2 tim. eftergångstidAutomatisk rumsbevakning
DIM:TidsinställningStyrutgång	30 sek. – 30 min.IQ-mode (automatisk anpassning till rumsanvändningen)1 – 10 V / max. 50 HF don, max. 100 mA
Sensorteknik	HF-sensor 5,8 GHz, sändareffekt <1mW
Funktionsval DIP-switchar	DIP 1 Normal / testlägeDIP 2 Semi- / helautomatiskt lägeDIP 3 Tryckknapp / strömbrytareDIP 4 På / på - avDIP 5 Konstantljus på / konstantljus av
Parallell-koppling	Master/SlaveMaster/Master
Användarvänlig inställning	Teach In (med fjärrkontroll som tillbehör)
Skymningsnivåresp. konstantljusnivå	10 – 1000 Lux, /dagsljusDIM 100 – 1000 Lux
Skyddsklass	IP 20 (IP 54 med förhöjningsram för utanpåliggande montage)
Isolationsklass	II
Temperaturområde:	-25 till +55 °C
Hölje	UV-beständig, övermålningsbar

Testläget är bestämmande, d.v.s. det styr före alla andra inställningar som är gjorda och används för att testa funktionen och ställa in räckvidden på

närvarovakten. Oavsett omgivningens ljusnlvå tänder sensom ljuset ca. 8 sekunder vid detektering. ( En blå LED blinkar när rörelse är detekterad) I testläge

inaktiveras potentiometerinställningarna. Närvarovakten kan också ställas in med hjälp av den blå LED-lampan utan att någon last är ansluten.

DIP 2

Semi-automatiskt (MAN) / Hel-automatiskt läge (AUTO)

Semi-automatiskt läge: (MAN)

Ljuset tänds via strömställare. Ljuset släcks automatiskt efter inställd efterlystid. (Två tryck på

strömställaren ger fastljus i fyra timmar)

Helautomatiskt läge (AUTO)

Tänder och släcker ljuset automatiskt vid närvaro om ljusstyrkan i rummet är lägre än inställt skymningsvärde. Ljuset kan tändas och släckas manuellt via

strömbrytare. Två tryck på strömbrytaren ger 4 timmars fast ljus. Ett tryck på strömställaren avbryter 4 timmarsekvensen och släcker ljuset. Sensorn återgår då

till sensorstyrt läge. Ett tryck på strömställaren när belysningen är tänd l normaläge släcker be- lysningen.

DIP 3

Tryckknapp/strömställare

Styr hur sensom skall tolka inkommande signal. Anslutna tryckknappar/brytare på fasen ger möjlighet att styra sensom som en semi-automatisk enhet som kan styras manuellt.

■ Styrning antingen via tryckknapp eller brytare. ■ Möjligt att ha flera tryckknappar till samma sensor

Vid användande av tryckknapp med kontrollampa skall denna vara utförd med separat lampkrets.

■ Max kabellängd 50m. mellan sensor och strömbrytare.

DIP 4

På / På-Av tryckknapp

Med DIP-switchen i På-Av läge kan ljuset tändas och släckas manuellt (undantag impuls-läge då manuell Av inte är möjlig) I läge "På" kan

inte längre ljuset släckas manuellt. Efterlystiden nollställs varje gång tryckknappen trycks in.

DIM

DIP 5

Konstantljus "På"/"Av"

Funktion för konstant ljusnivå. Sensorn mäter omgivningens ljusnivå och styr inkopplad belysning så att önskad ljusnivå upp-

nås. Vid ändringar i dagsljus anpassar sensorn tillskottet av artificiellt ljus så att önskad ljusnivå bibehålls. Sensorn tänder och

släcker också belysningen styrt av närvaro.

Inställning av sensors funktioner

COM 1 + COM 2

Potentiometer ⑤

Skymningsinställning

Skymningsnivå kan ställas in från 10 till 1000 lux. Potentiometer vriden till medsols ändläge gör att sensorn är aktiv i dagsljus.

Potentiometern vriden till motsols ändläge gör att sensorn aktiveras vid ca.10 lux.

Användningsexempel Skymningsinställning
Natt-tändning min
Korridorer, foajéer 1
Trappor, rulltrappor, rullband 2
Toaletter, omklädningsrum, fikarum etc. 3
Butiker, skolsalar, sporthallar etc. 4
Arbetsmiljöer: kontor, konferensrum, industri, kök etc. 5
Arbetsmiljöer: kontor, konferensrum, industri, kök etc. >=6
Dagsljus-aktiv max

Notera: Ovanstående förslag är ungefärliga värden. Justering kan krävas.

Potentiometer ⑥

Tidsinställning

Efterlystid för kanal 1. Inställning 30 sek. – 30 min.

Vald efterlystid är ställbar från 30 sek. – 30 min. När skymningsvärdet överskrids, släcker sens-

orn belysningen efter att inställd efterlystid gått ut.

Pulsfunktion (ej DIM) ∠

Potentiometer i läge ∥ (max motsols) är sensorn i impulsläge d.v.s. utgången är sluten i ungefär

2 sek. (t.ex. för trappautomatik) Efter denna tid är sensorn inaktive- rad i ca. 8 sek.

Denna inställning kräver att sens- orn är inställd för dagsljus-aktivitet.

IQ-funktion

Potentiometern vriden till maxläge medsols. Efterlystiden ställs in automatiskt genom att sensorn

"läser av" aktiviteten i lokalen. Kortaste tid 5 min. vid lågrefventa närvaroperioder och längsta tid

20 min vid högfrekvent närvaro.

COM 2

Potentiometer ⑦

Eftergångstid för utgång 2 (värme, ventilation, A-C)

- Inställning 1 sek. - 2 tim.

- Potentiometer medsols ändläge: 2 tim. eftergångstid

- Potentiometer motsols ändläge: 1 sek. eftergångstid

Potentiometer ⑧

Tillslagsfördröjning för utgång 2 (värme, ventilation, A-C)

• Tillslagsfördröjning

0 sek. - 10 min.

- Potentiometern vriden till maxläge medsols: Rumsövervakning

- Potentiometern vriden till maxläge motsols: Ingen tillslagsfördröjning ("OFF")

Potentiometer 15

Ger grundljus för vald efterlystid. Grundljuset är inaktivt när omgivningsljustet ligger över vald skymningsnivå. Grundljuset kan dimmas ner till 10%. Vid närvaro dimmarar sensom upp ljuset till 100% (konstantljus inställning

Genom att vrida potentiometern till "rumsövervakning" minskas känsligheten för närvaro-detekteringen. Utgången aktiveras endast efter detektering under en längre tid. Detta för att säkerställa att tillslag inte sker i onödan.

"AV") eller anpassar dimmringsnivån till vald ljusnivå (konstantljusinställning 'PÅ'). Efterlystid grundljusnivå är den tid som grundljuset skall lysa innan belysningen släcks denna tid börjar efter ordinarie efterlystid. Grundljuset släcks när

Eftergångstiden förblir aktiv. Tillslagsfördröjning är inaktiverad.

efterlystiden (1min. – 30 min.) gått ut eller att dagsljuset är är starkare än skymningsnivån. Vid läge "ON" slås grundljuset av om omgivningsljuset stiger över skymningsvärdet.

Räckvidd

Potentiometer ⑨

Räckvidden är steglöst inställningsbar.

■ HF 360

1 - 12 m (diameter)

■ DUAL HF

3 – 10 m i vardera riktning (bredd 3 m). (tot. max 3 × 20 m)

Potentiometern vriden till maxläge motsols = minimum räckvidd.

Potentlometern vriden till maxläge medsols = maximum räckvidd.

Parallellkoppling exempel

Obs - vid parallellkoppling av flera sensorer måste dessa kopplas till samma fas.

14.1 Master/Master

Om två eller fler Control Pro parallell-kopplas kan alla enheter fungera som master. Inställning av

skymningsnivå (luxtal) och efter- lystid görs på varje master. Anslut- na armaturer belastar alla de paral-

lell-kopplade mastrarna. Tändtråd L'kan hämtas från valfri master.

⑭ Master/Slave

Master/slave-koppling är lämplig att använda i större rum. Belysningen kopplas till mastern,

medan slave-sensorn bara används för detektering. Mastern avläser skymningsnivån i rummet.

Mastern aktiverar belysning och ev. ansluten ventilation (com2)

④9å sensorer kopplade till en trappautomat. Styming från s eparat tryckknapp / strömstäl-

⑭ensor för dim. 1 – 10V.

Funktionskomplettering via RC5

Inbränningsfunktion

Med ett knapptryck, > 5 s, aktiveras inbränningsfunktionen under 100 h.

Presentationsläge

Med ett knapptryck, > 5 s, är ljuset SLÄCKT, så länge rörelse detekteras. När ingen rörelse längre registreras, kopplar lampan om till sensordrift (LED TILL) efter att efterlystiden har löpt ut.

Funktionskomplettering via RC 8 (DIM-variant)

Grundljusnivå

Med respektive knapptryck, > 5 s, ändras grundljusnivån till 60 min.

Värdet på grundljusnivån

Genom att trycka på respektive knappar, > 5 s, ändras värdet på grundljusnivån i steg om 10 % till: 1 = 10 %, 2 = 20 %, ... 6 = 60%

Dimning via knapp

När knappen är ansluten till S-klämman kan belysningen dimras genom att trycka på knappen. Knappen går först på maximivärde och återgår sedan till minimivärde.

Släpps knappen hålls respektive värde utan någon ytterligare reglering tills belysningen släcks.

I anslutningen befinner sig detektorn i sensordrift som ställts in tidigare.

Dimringens riktning (max./min.) kan ändras genom att knappen släpps helt kort och sedan trycks igen.

Fjärrkontroll

Genom att använda fjärrkontrollen RC3(tillbehör) kan många inställningar bekvämt göras.

Fjärrkontroll användare RC 5 art nr E13 005 52

Fjärrkontroll användare RC 8 art nr E13 000 89

Driftstörningar
Störning Orsak Åtgärd

Ljuset tänds inte	Ingen spänning anslutenSkymningsvärdet ej uppfylltIngen rörelse i detektorområdet	KontrolleraanslutningarÖka långsamt skymningsvärdet tills ljuset tändsKontrollera så att sensorn kan "se" önskat detektorområdeKontrolleradetektorytan
Ljuset släcks inte	Skymningsvärdet för högtEfterlystiden har inte gått utPåverkan från värmekällor t.ex. värmefläkt, öppna dörrar/fönster, djur, varma ljuskällor	SänkskymningsnivånVänta till efterlystiden gått ut, reducera efterlystiden om det behövsAnvänd avskärmningama för att ta bort objekt som stör detekteringen
Sensorn stänger av ljuset trots rörelse i området	Efterlystiden för kortSkymningsnivån för låg	ÖkaefterlystidenÄndraskymningsnivån
Sensorn stängs inte av tillräckligt snabbt	Efterlystiden för lång	Minskaefterlystiden
Sensorn tänder inte belysningen snabbt nog när man går rakt mot sensorn	Räckvidden är reducerad vid rörelse rakt emot sensorn	Anslut ytterligare sensorerMinska avståndet mellan två sensorer
Sensorn tänder inte ljuset trots rörelse och tillräckligt mörk omgivning	Ökaskymningsvärdet	Skymningsvärde för lågtSensorn inaktiverad av tryckknapp/brytareFrånvarofunktion (semi-automatisk) aktiverad

Avfallshantering
Elapparater, tillbehör och förpackning måste lämnas in till miljövänlig återvinning.

Kasta inte elapparater i hushållssoporna!

Gäller endast EU-länder:

Enligt det gällande europeiska direktivet om uttjänta elektriska och elektroniska apparater och dess omsättning i nationell lagstiftning, måste uttjänta elappa-

rater lämnas in till miljövänlig återvinning.

Tillverkargaranti

Härmed försäkrar STEINEL Vertrieb GmbH att denna typ av radioutrustning HF 360/DUAL HF överensstämmer med direktiv

Härmed försäkrar STEINEL Vertrieb GmbH att denna typ av radioutrustning HF 360/DUAL HF överensstämmer med direktiv

2014/53/EU. Den fullständiga texten till EU-försäkran om överensstämmelse finns på följande webbadress: www.stinel.de

Tillverkargaranti

Som köpare har du rätt till gällande garantirättigheter enligt konsumentlagen alt. ALEM 09. Dessa rättigheter varken förkortas eller begränsas genom vår garantiförklaring. Utöver den rättsliga garanti-fristen, ger vi 5 ärs garanti på att din STEINEL-Professional-Sensor-produkt är i oklanderligt skick och fungerar korrekt. Vi garanterar, att denna produkt är helt utan material-, produktions- eller konstruktionsfel. Vi garanterar, att alla elektroniska element och kablar är fullt funktionsdugliga samt att allt använt råmaterial jämte dess ytor, är helt utan brister.

Reklamation Om du vill reklamera din produkt, så kontakter du inköpsstället dvs din återförsäljare. Om återförsäljaren av olika anledningar ej kan kontaktas kan du vända dig direkt till Steinels generalagent i Sverige; Karl H Ström AB, Verktygsvägen 4, 553 02 Jönköpling, 036 - 550 33 00. Vi rekommenderar att du sparar kvittot väl tills garantitiden har gått ut. För transportkostnader och -risker vid retursändningar lämnar STEINEL ingen garanti.

Ytterligare uppgifter om produkter samt kontakt hittar du på vår hemsida. www.khs.se

Om du har frågor beträffande produkten eller frågor om garantins omfattning, kan du alltid nå oss på 036 - 550 33 00.

tasten startes efterlobstiden på ny.

DIM

DIP 5

Konstant lys ON/OFF

egenlyset. Ved overskridelse kopler sensoren av lyset när belysningstiden er omme.

Impulsmodus (unntatt DIM) ∩

Ta gjerne kontakt med oss om du har garantikrav eller spørsmål angående produktet ditt. Du när oss på [phone].
