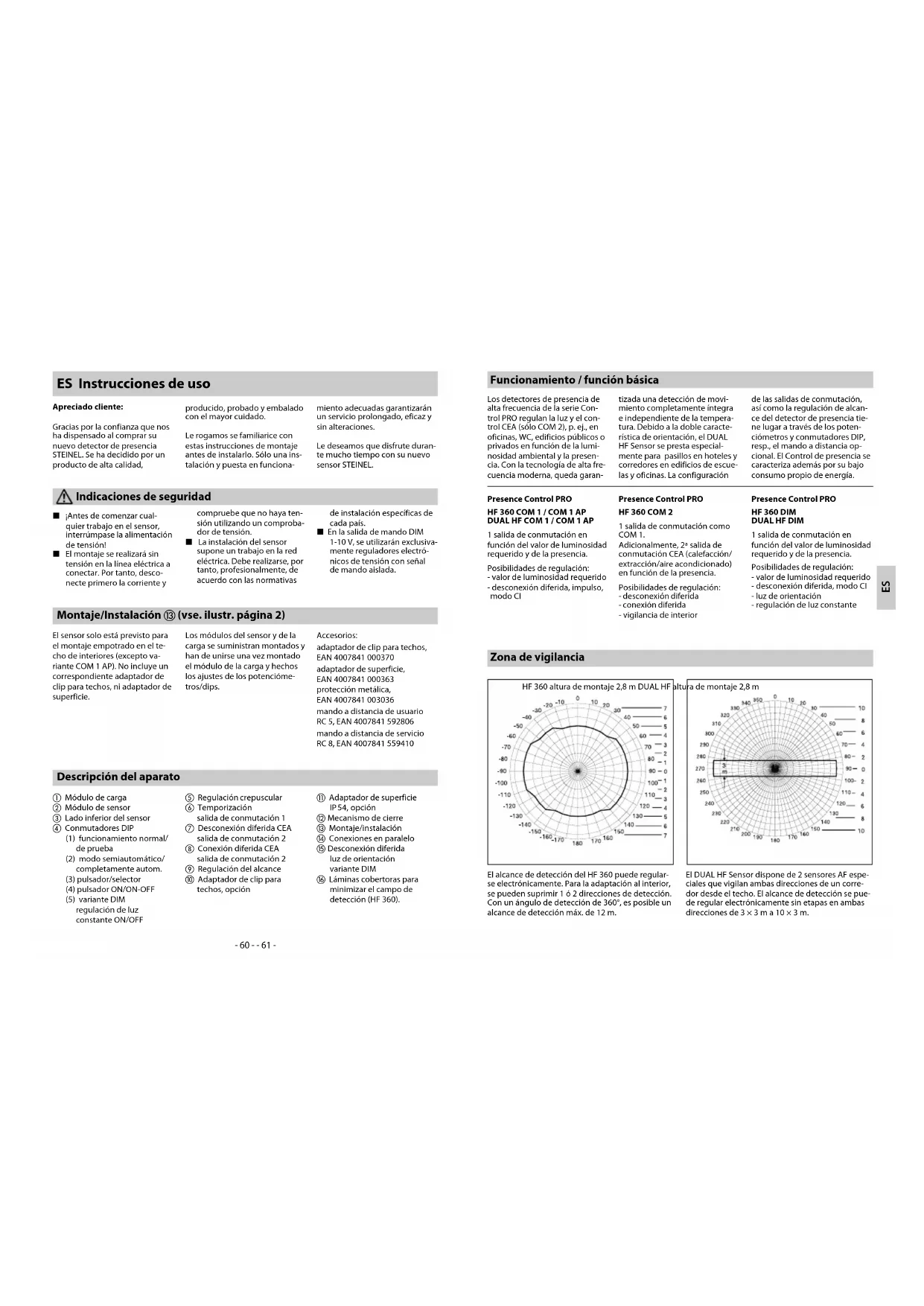

L ¡Antes de comenzar cual- quier trabajo en el sensor, interrúmpase la alimentación de tensión! L El montaje se realizará sin tensión en la línea eléctrica a conectar. Por tanto, desco- necte primero la corriente y compruebe que no haya ten- sión utilizando un comproba- dor de tensión. L La instalación del sensor supone un trabajo en la red eléctrica. Debe realizarse, por tanto, profesionalmente, de acuerdo con las normativas de instalación específicas de cada país. L En la salida de mando DIM 1-10 V, se utilizarán exclusiva- mente reguladores electró- nicos de tensión con señal de mando aislada. Descripción del aparato a Módulo de carga b Módulo de sensor c Lado inferior del sensor d Conmutadores DIP (1) funcionamiento normal/ de prueba (2) modo semiautomático/ completamente autom. (3) pulsador/selector (4) pulsador ON/ON-OFF (5) variante DIM regulación de luz constante ON/OFF e Regulación crepuscular f Temporización salida de conmutación 1 g Desconexión diferida CEA salida de conmutación 2 h Conexión diferida CEA salida de conmutación 2 i Regulación del alcance j Adaptador de clip para techos, opción k Adaptador de superficie IP 54, opción l Mecanismo de cierre m Montaje/instalación n Conexiones en paralelo o Desconexión diferida luz de orientación variante DIM p Láminas cobertoras para minimizar el campo de detección (HF 360). Montaje/Instalación m (vse. ilustr. página 2) El sensor solo está previsto para el montaje empotrado en el te- cho de interiores (excepto va- riante COM 1 AP). No incluye un correspondiente adaptador de clip para techos, ni adaptador de superficie. Los módulos del sensor y de la carga se suministran montados y han de unirse una vez montado el módulo de la carga y hechos los ajustes de los potencióme- tros/dips. Accesorios: adaptador de clip para techos, EAN 4007841 000370 adaptador de superficie, EAN 4007841 000363 protección metálica, EAN 4007841 003036 mando a distancia de usuario RC 5, EAN 4007841 592806 mando a distancia de servicio RC 8, EAN 4007841 559410 ES Instrucciones de uso Apreciado cliente: Gracias por la confianza que nos ha dispensado al comprar su nuevo detector de presencia STEINEL. Se ha decidido por un producto de alta calidad, producido, probado y embalado con el mayor cuidado. Le rogamos se familiarice con estas instrucciones de montaje antes de instalarlo. Sólo una ins- talación y puesta en funciona- miento adecuadas garantizarán un servicio prolongado, eficaz y sin alteraciones. Le deseamos que disfrute duran- te mucho tiempo con su nuevo sensor STEINEL. Indicaciones de seguridad Funcionamiento / función básica Los detectores de presencia de alta frecuencia de la serie Con- trol PRO regulan la luz y el con- trol CEA (sólo COM 2), p. ej., en oficinas, WC, edificios públicos o privados en función de la lumi- nosidad ambiental y la presen- cia. Con la tecnología de alta fre- cuencia moderna, queda garan- tizada una detección de movi- miento completamente íntegra e independiente de la tempera- tura. Debido a la doble caracte- rística de orientación, el DUAL HF Sensor se presta especial- mente para pasillos en hoteles y corredores en edificios de escue- las y oficinas. La configuración de las salidas de conmutación, así como la regulación de alcan- ce del detector de presencia tie- ne lugar a través de los poten- ciómetros y conmutadores DIP, resp., el mando a distancia op- cional. El Control de presencia se caracteriza además por su bajo consumo propio de energía. Presence Control PRO

1 salida de conmutación en función del valor de luminosidad requerido y de la presencia. Posibilidades de regulación: - valor de luminosidad requerido - desconexión diferida, impulso, modo CI Presence Control PRO HF 360 COM 2 1 salida de conmutación como COM 1. Adicionalmente, 2ª salida de conmutación CEA (calefacción/ extracción/aire acondicionado) en función de la presencia. Posibilidades de regulación: - desconexión diferida - conexión diferida - vigilancia de interior Presence Control PRO HF 360 DIM

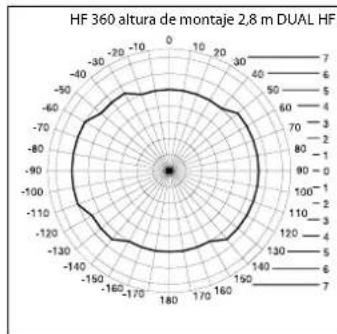

1 salida de conmutación en función del valor de luminosidad requerido y de la presencia. Posibilidades de regulación: - valor de luminosidad requerido - desconexión diferida, modo CI - luz de orientación - regulación de luz constante Zona de vigilancia El alcance de detección del HF 360 puede regular- se electrónicamente. Para la adaptación al interior, se pueden suprimir 1 ó 2 direcciones de detección. Con un ángulo de detección de 360°, es posible un alcance de detección máx. de 12 m. El DUAL HF Sensor dispone de 2 sensores AF espe- ciales que vigilan ambas direcciones de un corre- dor desde el techo. El alcance de detección se pue- de regular electrónicamente sin etapas en ambas direcciones de 3 × 3 m a 10 × 3 m. HF 360 altura de montaje 2,8 m DUAL HF altura de montaje 2,8 m ES- 62 - - 63 - Instalación eléctrica/funcionamiento automático A la hora de seleccionar los con- ductores del cableado, se deberán cumplir en cualquier caso las nor

mas nacionales de instalación vi- gentes (véanse indicaciones de se- guridad página 9). Para el cableado de detectores de presencia será aplicable: Según la norma VDE 0100 520, apdo. 6, puede utilizarse, para el cableado entre el sensor y el regulador electrónico de ten

sión, un cable multiconductor que incluya tanto los conductores de la alimentación de tensión, como también los conductores de man

do (p. ej., NYM 5 × 1,52). El cable de alimentación de red puede tener un diámetro máximo de 10 mm. El área de sujeción del borne de conexión a la red está prevista para un máximo de 2 × 1,5 mm

Dimensiones (alt. × anch. × prof.) HF 360 120 × 120 × 56 mm Dual HF 120 × 120 × 76 mm Tensión de alimentación 230 – 240 V, 50 Hz/60 Hz Potencia, salida de conmutación 1 (COM 1/COM 2) relé 230 V máx. 2000 W carga resistiva (cos φ = 1) máx. 1000 VA (cos φ = 0,5) Regulador electrónico de tensión:

COM 2/DIM) corriente punta de conexión máx. 800 A/200 μs 30 × (1 × 18 W), 25 × (2 × 18 W) 25 × (1 × 36 W), 15 × (2 × 36 W) 20 × (1 × 58 W), 10 × (2 × 58 W) ¡ténganse en cuenta corrientes de conexión individuales de los reguladores electrónicos de tensión! Para mayores potencias de ruptura, será necesario anteponer un relé o contactor. Potencia, salida de conmutación 2 (sólo COM 2) (sólo HF 360) Presencia máx. 230 W/230 V máx. 1 A (cos ϕ = 1) para CEA (calefacción/extracción/aire acondicionado) Lugar de instalación en el interior de edificios Altura de montaje (montaje en el techo) altura del techo 2,5 m – 3,5 m Ángulo de detección HF 360 360° con ángulo de apertura de 140°, dado el caso, a través de cristal, madera y paredes de con- strucción ligera. Para la adaptación al interior, se pueden suprimir 1 ó 2 direcciones de detección. Dual HF véase diagrama pág. 61 dado el caso, a través de cristal, made- ra y paredes de construcción ligera. Alcance de detección HF 360 máx. Ø 12 m, regulación electrónica sin etapas Dual HF máx. 10 × 3 m en cualquier dirección, regulación electrónica sin etapas Salida de conmutación 1 Temporización 30 seg. – 30 min., modo impulso (aprox. 2 seg.) modo CI (adaptación automática al perfil de uso) Salida de conmutación 2 Temporización (sólo HF 360) sólo COM2 para CEA Conexión diferida 0 seg. a 10 min. Desconexión diferida 1 min. a 2 h vigilancia automática de interiores DIM: Temporización 30 seg. – 30 min. modo CI (adaptación automática al perfil de uso) Salida de mando 1 – 10 V / máx. 50 reguladores electrónicos de tensión, máx. 100 mA Sensores Alta frecuencia 5,8 GHz potencia de emisión aprox. < 1 mW Funciones vía conmutadores DIP DIP 1 funcionamiento normal/de prueba DIP 2 semiautomático/completamente autom. DIP 3 funcionamiento pulsadores/conectores DIP 4 pulsador ON/pulsador ON-OFF DIP 5 regulación de luz constante ON-OFF (DIM) Conexiones en paralelo maestro/esclavo maestro/maestro Ajuste confort Teach In (con mando a distancia opcional) Regulación de luminosidad 10 – 1000 lux, ∞/luz del día DIM 100 – 1000 lux Índice de protección IP 20 (IP 54 con AP Box) Clase de protección II Campo de temperatura -25 a +55 °C Carcasa resistente a la radiación UV, apto para lacados- 64 - - 65 - DIP 4 En la posición ON-OFF, la luz puede encender y apagarse ma

nualmente en cualquier momen- to (excepción modalidad de im- pulsos: sin APAGADO manual). En la posición ON ya no es posi

ble un apagado manual. Con cada pulsación, se vuelve a reini- ciar el tiempo de desconexión diferida. Pulsador ON/ON-OFF DIP 1 Funciones – Configuración vía conmutadores DIP El funcionamiento de prueba tie- ne prioridad sobre cualquier otro ajuste del detector de pre- sencia y sirve para la comproba- ción de la funcionalidad, así co- mo del campo de detección. El detector de presencia enciende, con independencia de la lumino- sidad, la luz en el interior al de- tectar un movimiento, difirién- dose la desconexión unos 8 seg. (LED azul centellea al detectar). En el funcionamiento normal, se aplican todos los valores de po- tenciómetro individuales. El de- tector de presencia puede ajus- tarse mediante el LED azul aun- que no haya carga conectada. Funcionamiento normal / de prueba (NORM / TEST) DIP 2 La luz se enciende y apaga auto- máticamente en función de lu- minosidad y presencia. La luz puede conectarse en cualquier momento manualmente. En este caso, el automatismo se inte- rrumpe provisionalmente. Inde- pendientemente de los paráme- tros ajustados, la luz se queda durante 4 horas ENCENDIDA (pulsar 2 x) o APAGADA (pulsar 1 x) en caso de impulso manual. Con otro impulso manual antes de transcurrir las 4 horas el Control IR Quattro de presencia vuelve a cambiar al modo sensor normal. Semiautomático (MAN) / completamente autom. (AUTO) Completamente automático: (AUTO) Funcionamiento semiautomático: (MAN) La luz sólo se desconecta auto- máticamente. El encendido es manual, la luz ha de requerirse vía pulsador, siguiendo encendi- da hasta la desconexión diferida ajustada en el potenciómetro. (pulsar/activar 2 x, encendida 4 horas). DIP 3 Indica al sensor cómo ha de in- terpretar la señal entrante. Asig- nándole pulsadores/selectores externos al sensor, el detector puede ponerse en servicio se

miautomático para sobreexcitar- lo en cualquier momento manualmente. n Funcionamiento opcional con pulsador o selector n Varios pulsadores en una entrada de control n Utilícense pulsadores lumino- sos sólo con conductor PEN nLongitud de conductor entre sensor y conmutador < 50 m Pulsador/selector COM 1 + COM 2 DIP 5 Permite un nivel de luminosidad constante. El detector mide la luz actual y añade la porción luz arti

ficial necesaria para conseguir el nivel de luminosidad requerido. A medida que va cambiando el nivel de luz del día, la luz artificial se va adaptando. Aparte de estar vinculada al nivel de luz del día, la conexión tiene lugar también en función de una presencia. Iluminación constante ON/OFF DIM Funciones – Configuración vía potenciómetro Ejemplos Valores de luminosidad requeridos Funcionamiento nocturno mín. Pasillos, vestíbulos 1 Escaleras, escaleras mecánicas, pasillos rodantes 2 Lavabos, WC, salas de mando, cantinas 3 Locales de venta, guarderías, preescolares, gimnasios 4 Zonas de trabajo: salas de oficina, conferencia y reunión, trabajos de ensamblaje de precisión, cocinas

Zonas de trabajo de buena visibilidad: Laboratorios, dibujo técnico, trabajos de precisión >=6 Funcionamiento diurno máx. Desconexión diferida salida de conmutación 1 Parámetro 30 seg. – 30 min. El tiempo de desconexión diferi- da puede regularse sin etapas de un valor mín. de aprox. 30 seg. a uno máx de 30 min. Después de 3 min., se mide la luz propia. En caso de superarse el umbral, el sensor desconecta una vez trans- currido el tiempo de dilación. Temporización Poniendo el regulador en (tope izquierdo), el aparato se encuentra en modo de impulso, es decir que la salida se conecta durante 2 seg. aprox. (p. ej. para automáticos de escalera). Transcurrido este tiempo, el sensor no reacciona a los movi

mientos durante aprox. 8 seg. Debido al autodeslumbramiento por luz ajena, aquí sólo es posible el funcionamiento diurno. Tope derecho: El tiempo de desco

nexión diferida se adapta de forma dinámica, vía autoaprendizaje, al comportamiento del usuario. Mediante un algoritmo de apren

dizaje, se calcula el ciclo de tiempo óptimo. El tiempo mínimo es de 5 min., el máximo, 20 min. Modalidad de impulsos (excepto DIM) Modo CI El punto de activación deseado puede regularse sin etapas entre 10 – 1000 lux aprox. Tornillo de regulación a tope derecho: MAX funcionamiento diurno Tornillo de regulación a tope izquierdo: MIN funcionamiento nocturno Según el lugar de montaje, podrá ser conveniente una rectificación de la configuración de 1 a 2 marcas de escala. Graduación crepuscular Potenciómetro e Potenciómetro f COM 1 + COM 2 Observación: Según el lugar de montaje, podrá ser conveniente una rectificación de la configuración de 1 a 2 marcas de escala. ES- 66 - - 67 -

• ajuste de 1 min. a 2 h

• tope izquierdo: mín.

• ajuste de 0 seg. a 10 min.

• tope derecho: vigilancia de interior

• tope izquierdo: 0 seg. (OFF) En posición ”Vigilancia“, se reduce la sensibilidad de la salida de con

tectado un movimiento obvio, in- dicándose con gran probabilidad la presencia de personas. La desconexión diferida sigue acti

vada. La conexión diferida está desactivada. Conexión diferida salida de conmutación 2 CEA Graduación del alcance COM 2 Potenciómetro g Potenciómetro h Hace posible una iluminación de fondo durante el tiempo de desco

nexión diferida ajustado siempre que la luminosidad sea inferior al valor definido . Queda graduada a un 10% aprox. de la máxima po

tencia luminosa. En caso de pre- sencia, el detector conecta bien al 100% de la potencia luminosa (regulación de luz constante en OFF) o bien activa el valor de lumi

nosidad predefinido (regulación de luz constante en ON). Al no de

tectarse movimiento, el detector vuelve a graduar la luz, una vez realizada la desconexión diferida, al valor de claridad de fondo. Ésta se apaga una vez transcurrido el tiempo de desconexión diferida (de 1 min. a 30 min.) o al excederse el valor de luminosidad debido a un nivel suficiente de luz del día. En la posición ON, el detector CONECTA y DESCONECTA la clari- dad de fondo directamente siem- pre que el valor de luminosidad baja demasiado. Claridad de fondo (variante DIM) Potenciómetro o Desconexión diferida salida de conmutación 2 CEA El alcance de detección (punto de activación) deseado puede regular

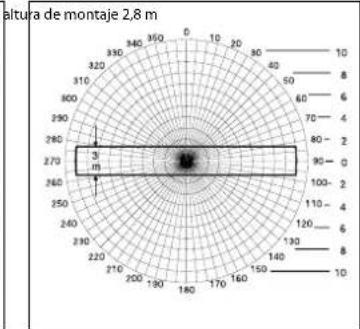

se sin etapas. < HF 360 mín. 1 m – máx. 12 m < DUAL HF mín. 3 × 3 m – 10 × 3 m según dirección Tope izquierdo (regulación de fábrica) = alcance mínimo Tope derecho (regulación de fábrica) = alcance máximo Potenciómetro i El funcionamiento maestro/escla- vo permite la detección de interio- res más grandes (carga conectada = maestro, sin carga = esclavo). La evaluación de la luminosidad en el interior tiene lugar exclusivamente a través del maestro. Los aparatos esclavos transmiten la detección de movimiento al maestro. La co

nexión de la luz o de la instalación CEA tiene lugar exclusivamente a través del maestro. Maestro/esclavo En una conexión en paralelo, tam- bién pueden utilizarse varios apa- ratos maestros. Cada aparato maestro conecta su grupo ilumina

dor según la propia medición de luminosidad. Tiempos de dilación y valores de conexión de luz se re- gulan en cada maestro particular. La carga de conexión se reparte entre los maestros particulares. La presencia sigue siendo detecta- da por todos los detectores juntos. La salida de presencia puede ser interceptada en un maestro cual

quiera. Maestro/maestro Mando a distancia Mediante el mando a distancia (opción), las funciones pueden conectarse cómodamente desde el suelo. Mando a distancia de usuario RC 5, EAN 4007841 592806 Mando a distancia de servicio RC 8, EAN 4007841 559410 Conexiones en paralelo Dos detectores en auto- mático de escalera externo Obra antigua / reforma Luz ajena se activa vía pulsador. Sin modo crepuscular, sólo funcio- namiento diurno. Detector como automático de escalera

¡Si se usan varios detectores, éstos se han de conectar a la misma fase! Detector DIM

Complemento funcional mediante RC 5 Función de rodaje Pulsando la tecla, > 5 s, se activa la función de rodaje para 100 h. Modo de presentación Pulsando la tecla, > 5 s, la luz está APAGADA mientras se detecte mo- vimiento. Si ya no se detecta movimiento, la lámpara cambia una vez transcurri- do el tiempo de desconexión dife- rida al funcionamiento de sensor (LED ENCENDIDO). Complemento funcional mediante RC 8 (variante DIM) Luz de cortesía Pulsando la tecla correspondiente, > 5 s, cambia la luz de cortesía a 60 min.

Valor de luz de cortesía Pulsando la tecla correspondiente, > 5 s, cambia el valor de luminosi- dad en pasos de respectivamente 10 %: 1 = 10 %, 2 = 20 %, ... 6 = 60% Graduación lumínica mediante pulsador Con el pulsador conectado al bor- ne S puede reducirse la ilumina- ción accionando el pulsador. El pulsador funciona primero al valor máximo y luego regresa al valor mínimo. Si se suelta el pulsador, el valor correspondiente se mantiene sin otra regulación hasta que se desconecta. El detector se encuentra entonces en el funcionamiento de sensor previamente ajustado. La dirección de la graduación (máx./mín.) puede modificarse sol- tando brevemente y pulsando de nuevo el pulsador.- 68 - - 69 - Fallos de funcionamiento Luz no se enciende Luz no se apaga Sensor desconecta a pesar de haber presencia Sensor desconecta tardeSensor conecta tarde con movimiento frontal Sensor no conecta a pesar de estar oscuro y de haber presenciaL Falta tensión de alimentaciónL Valor lux demasiado bajoL No se detecta movimiento L Valor lux demasiado altoL Desconexión diferida transcurrreL Fuentes térmicas interferentes p. ej.: ventilador calentador, puertas y ventanas abier-tas, animales domésticos, bombilla/foco halógeno, objetos en movimientoL Tiempo de desconexión diferida demasiado cortoL Umbral de luz demasiado bajo L Tiempo de desconexión diferi-da demasiado largoL Alcance de detección reduci-do con movimiento frontalL Valor lux demasiado bajoL Comprobar tensión de alimentaciónL Aumentar paulatinamente valor lux hasta que se encienda la luzL Despejar la vista al sensorL Comprobar campo de detecciónL Bajar valor luxL Esperar desconexión diferida, en caso dado, reducir tiempoL Suprimir fuentes de interfe-rencia locales con adhesivos L Aumentar tiempo de desconexión diferidaL Cambiar regulación crepuscularL Reducir tiempo de desco-nexión diferidaL Montar sensores adicionalesL Reducir distancia entre dos sensoresL ¿Sensor desactivado con selector/pulsador?L ¿Modo semiautomático?L Aumentar umbral de luminosidadFallo Causa Solución Garantía de fabricante Eliminación Declaración de conformidad Aparatos eléctricos y embalajes han de someterse a un recicla-miento respetuoso con el medio ambiente. ¡No eche los aparatos eléctricos a la basura doméstica!Solo para países de la UE:Según la Directiva europea vi-gente sobre residuos de apara-tos eléctricos y electrónicos y su transposición al derecho nacio-nal, aparatos eléctricos fuera de uso han de ser recogidos por se-parado y sometidos a un recicla-miento respetuoso con el medio ambiente.Por la presente, STEINEL Vertrieb GmbH declara que el tipo de equipo radioeléctrico HF 360/DUAL HF es conforme con la Directiva 2014/53/UE. El texto completo de la declara-ción UE de conformidad está dis-ponible en la dirección Internet siguiente: www.steinel.deA usted, el comprador, le asisten ciertos derechos legales frente al vendedor. En la medida en que estos derechos existan en su país, ellos no se verán acortados ni limitados por nuestro Certificado de garantía. Le ofrecemos 5 años de garantía sobre el estado y el funcionamiento impecables de su producto STEINEL Profes-sional con técnica de sensores. Garantizamos que este producto carece de defectos derivados del material, la fabricación o construcción. Garantizamos la plena funcionalidad de todos los cables y piezas electrónicas, así como la ausencia de defectos en cualquier material empleado o en su superficie. ReclamaciónSi usted desea reclamar su pro-ducto, envíelo, por favor, todo completo y a porte pagado junto con el tíquet de compra original que deberá indicar la fecha de compra y la denominación del producto a su vendedor o di-rectamente a nuestra dirección, SAET-94 S.L. - C/ Trepadella, n° 10, Pol. Ind. Castellbisbal Sud, E-08755 Castellbisbal (Barcelona). Recomendamos, por eso, guardar bien el tíquet de compra hasta que haya expirado el período de garantía. STEINEL no responderá por gastos o riesgos de transporte con motivo del envío.Información para hacer constar un caso de garantía la obtendrá a través de nuestra página web www.steinel-professional.de/garantiePara cualquier caso de garantía o duda referente a su producto, nos puede llamar al número del Servicio Técnico [phone].
