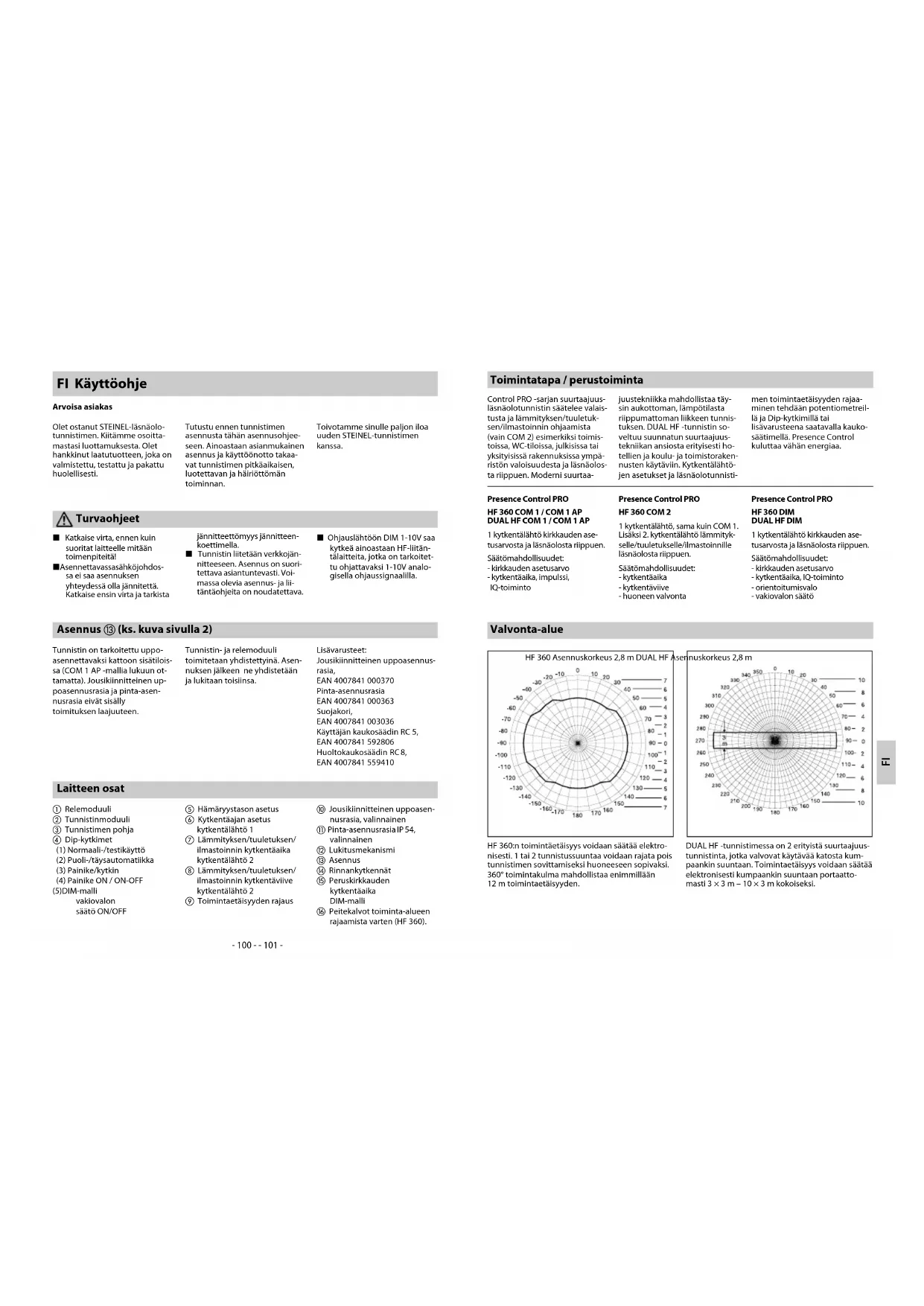

KÄYTTÖOHJE Dual HF STEINEL

L Katkaise virta, ennen kuin suoritat laitteelle mitään toimenpiteitä! L Asennettavassa sähköjohdos- sa ei saa asennuksen yhteydessä olla jännitettä. Katkaise ensin virta ja tarkista jännitteettömyys jännitteen- koettimella. L Tunnistin liitetään verkkojän- nitteeseen. Asennus on suori- tettava asiantuntevasti. Voi- massa olevia asennus- ja lii- täntäohjeita on noudatettava. L Ohjauslähtöön DIM 1-10V saa kytkeä ainoastaan HF-liitän- tälaitteita, jotka on tarkoitet- tu ohjattavaksi 1-10V analo- gisella ohjaussignaalilla. Laitteen osat a Relemoduuli b Tunnistinmoduuli c Tunnistimen pohja d Dip-kytkimet (1) Normaali-/testikäyttö (2) Puoli-/täysautomatiikka (3) Painike/kytkin (4) Painike ON / ON-OFF (5) DIM-malli vakiovalon säätö ON/OFF e Hämäryystason asetus f Kytkentäajan asetus kytkentälähtö 1 g Lämmityksen/tuuletuksen/ ilmastoinnin kytkentäaika kytkentälähtö 2 h Lämmityksen/tuuletuksen/ ilmastoinnin kytkentäviive kytkentälähtö 2 i Toimintaetäisyyden rajaus j Jousikiinnitteinen uppoasen- nusrasia, valinnainen k Pinta-asennusrasia IP 54, valinnainen l Lukitusmekanismi m Asennus n Rinnankytkennät o Peruskirkkauden kytkentäaika DIM-malli p Peitekalvot toiminta-alueen rajaamista varten (HF 360). Asennus m (ks. kuva sivulla 2) Tunnistin on tarkoitettu uppo- asennettavaksi kattoon sisätilois- sa (COM 1 AP -mallia lukuun ot- tamatta). Jousikiinnitteinen up- poasennusrasia ja pinta-asen- nusrasia eivät sisälly toimituksen laajuuteen. Tunnistin- ja relemoduuli toimitetaan yhdistettyinä. Asen- nuksen jälkeen ne yhdistetään ja lukitaan toisiinsa. Lisävarusteet: Jousikiinnitteinen uppoasennus- rasia, EAN 4007841 000370 Pinta-asennusrasia EAN 4007841 000363 Suojakori, EAN 4007841 003036 Käyttäjän kaukosäädin RC 5, EAN 4007841 592806 Huoltokaukosäädin RC 8, EAN 4007841 559410 FI Käyttöohje Arvoisa asiakas Olet ostanut STEINEL-läsnäolo- tunnistimen. Kiitämme osoitta- mastasi luottamuksesta. Olet hankkinut laatutuotteen, joka on valmistettu, testattu ja pakattu huolellisesti. Tutustu ennen tunnistimen asennusta tähän asennusohjee- seen. Ainoastaan asianmukainen asennus ja käyttöönotto takaa- vat tunnistimen pitkäaikaisen, luotettavan ja häiriöttömän toiminnan. Toivotamme sinulle paljon iloa uuden STEINEL-tunnistimen kanssa. Turvaohjeet Toimintatapa / perustoiminta Control PRO -sarjan suurtaajuus- läsnäolotunnistin säätelee valais- tusta ja lämmityksen/tuuletuk- sen/ilmastoinnin ohjaamista (vain COM 2) esimerkiksi toimis- toissa, WC-tiloissa, julkisissa tai yksityisissä rakennuksissa ympä- ristön valoisuudesta ja läsnäolos- ta riippuen. Moderni suurtaa- juustekniikka mahdollistaa täy- sin aukottoman, lämpötilasta riippumattoman liikkeen tunnis- tuksen. DUAL HF -tunnistin so- veltuu suunnatun suurtaajuus- tekniikan ansiosta erityisesti ho- tellien ja koulu- ja toimistoraken- nusten käytäviin. Kytkentälähtö- jen asetukset ja läsnäolotunnisti- men toimintaetäisyyden rajaa- minen tehdään potentiometreil- lä ja Dip-kytkimillä tai lisävarusteena saatavalla kauko- säätimellä. Presence Control kuluttaa vähän energiaa. Presence Control PRO

1 kytkentälähtö kirkkauden ase- tusarvosta ja läsnäolosta riippuen. Säätömahdollisuudet: - kirkkauden asetusarvo - kytkentäaika, impulssi, IQ-toiminto Presence Control PRO HF 360 COM 2 1 kytkentälähtö, sama kuin COM 1. Lisäksi 2. kytkentälähtö lämmityk- selle/tuuletukselle/ilmastoinnille läsnäolosta riippuen. Säätömahdollisuudet: - kytkentäaika - kytkentäviive - huoneen valvonta Presence Control PRO HF 360 DIM

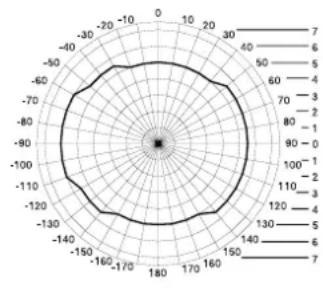

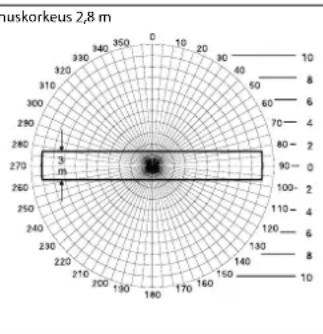

1 kytkentälähtö kirkkauden ase- tusarvosta ja läsnäolosta riippuen. Säätömahdollisuudet: - kirkkauden asetusarvo - kytkentäaika, IQ-toiminto - orientoitumisvalo - vakiovalon säätö Valvonta-alue HF 360:n toimintäetäisyys voidaan säätää elektro- nisesti. 1 tai 2 tunnistussuuntaa voidaan rajata pois tunnistimen sovittamiseksi huoneeseen sopivaksi. 360° toimintakulma mahdollistaa enimmillään 12 m toimintaetäisyyden. DUAL HF -tunnistimessa on 2 erityistä suurtaajuus- tunnistinta, jotka valvovat käytävää katosta kum- paankin suuntaan. Toimintaetäisyys voidaan säätää elektronisesti kumpaankin suuntaan portaatto- masti 3 × 3 m – 10 × 3 m kokoiseksi. HF 360 Asennuskorkeus 2,8 m DUAL HF Asennuskorkeus 2,8 m FI- 102 - - 103 - Sähköasennus/automaattikäyttö Johdotuksessa käytettävien kaape- lien valinnassa on noudatettava VDE 0100 -säädöksen asennusoh

jeita (katso turvaohjeet sivulla 9). Läsnäolotunnistimien johdotus: VDE 0100 520 -säädöksen kohdan 6 mukaisesti tunnistimen ja elekt

ronisen liitäntälaitteen välisessä johdotuksessa saa käyttää usean virtapiirin johtoa, joka sisältää sekä verkkojännitejohdot että ohjaus

johdot (esim. NYM 5 × 1,52). Verk- kojohdon halkaisija saa olla enin- tään 10 mm. Verkkoliitin on enin- tään 2 × 1,5 mm

COM 2/DIM) Kytkentävirran huippu enint. 800 A/200 μs 30 × (1 × 18 W), 25 × (2 × 18 W) 25 × (1 × 36 W), 15 × (2 × 36 W) 20 × (1 × 58 W), 10 × (2 × 58 W) Huomioi elektronisten liitäntälaitteiden kytkentävirrat! Suuremmissa kytkentätehoissa on käytettävä välirelettä tai kontaktoria Teho, kytkentälähtö 2 (vain COM 2) (vain HF 360) Läsnäolo enint. 230 W/230 V enint. 1 A (cos φ = 1), lämmitys/tuuletus/ilmastointi Käyttöpaikka rakennusten sisätiloissa Asennuskorkeus (asennus kattoon) 2,5 m - 3,5 m kattokorkeus Toimintakulma HF 360 360°, avauskulma 140°, myös lasin, puun tai kevytrakenne- seinien lävitse. 1 tai 2 tunnistus- suuntaa voidaan rajata pois tunnis- timen sovittamiseksi huoneeseen sopivaksi. Dual HF katso kaavio sivulla 101 lasin, puun ja kevytrakenteisten seinien lävitse. Toimintaetäisyys HF 360 enint. Ø 12 m, portaattomasti elektronisesti säädettävä Dual HF enint. 10 × 3 m kaikkiin suuntiin portaaton, elektroninen asetus Kytkentälähtö 1 Kytkentäajan asetus 30 s – 30 min, impulssitoiminto (n. 2 s) IQ-toiminto (käyttöprofiilin automaattinen sovittaminen) Kytkentälähtö 2 Kytkentäajan asetus (vain HF 360) vain COM2 lämmitystä/tuuletusta/ilmastointia varten 0 s - 10 min kytkentäviive 1 min - 2 h kytkentäaika Huoneen automaattinen valvonta DIM Kytkentäajan asetus 30 s - 30 min IQ-toiminto (käyttöprofiilin automaattinen sovittaminen) Ohjauslähtö

1 - 10 V, enint. 50 elektronista liitäntälaitetta, enint. 100 mA

Tunnistintekniikka Suurtaajuus 5,8 GHz, lähetysteho < 1 mW Toiminnot DIP-kytkimien kautta DIP 1 Normaali-/testikäyttö DIP 2 Puoli-/täysautomatiikka DIP 3 Painike-/kytkinkäyttö DIP 4 Painike "ON"/painike "ON-OFF" DIP 5 Muuttumattoman valaistuksen säätely "ON-OFF" (DIM/DALI) Rinnankytkennät Master-master/Master-slave-järjestelmät Mukavuusasetus Teach In (valinnaisella kaukosäätimellä) Valoarvon asetus 10 – 1000 luksia, ∞/päivänvalo DIM 100 – 1000 luksia Kotelointiluokka IP 20 (IP 54, AP Box) Suojausluokka II Lämpötila-alue -25 - +55 °C Runko UV-kestävä, voidaan maalata- 104 - - 105 - DIP 4 ON-OFF-asennossa valaistus voidaan kytkeä ja sammuttaa milloin tahansa manuaalisesti (poikkeus impulssitoiminto: manuaalinen sammuttaminen ei mahdollista). Valojen manuaalinen sammutta

minen ei ole enää mahdollista ON-asennossa. Kytkentäaika käynnistyy uudelleen painikkeen jokaisen painamisen yhteydessä. Painike ON/ON-OFF DIP 1 Toiminnot – asetukset DIP-kytkimien kautta Testikäyttö ohittaa kaikki muut läsnäolotunnistimen asetukset ja on tarkoitettu toiminnallisuuden sekä toiminta-alueen toiminto- jen tarkastamiseen. Läsnäolo- tunnistin kytkee valaistuksen kirkkaudesta riippumatta liik- keen yhteydessä noin 8 sekun- nin ajaksi. (Sininen LED vilkkuu tunnistuksen yhteydessä). Nor- maalikäytössä kaikki yksilöllsesti asetetut potentiometrin arvot ovat voimassa. Läsnäolotunnisti- men asetukset voidaan asettaa myös ilman liitettyä kuormaa sinisen LEDin avulla. Normaalikäyttö / testikäyttö (NORM / TEST) DIP 2 Valaistus kytkeytyy ja sammuu kirkkaudesta ja läsnäolosta riip- puen automaattisesti. Valaistus voidaan kytkeä milloin tahansa manuaalisesti. Kytkentäautoma- tiikan toiminta keskeytyy silloin väliaikaisesti. Asetetuista arvois- ta riippumatta valo palaa 4 tun- nin ajan (paina 2 x) tai sammuu 4 tunnin ajaksi (paina 1 x), kun painiketta painetaan. Kun valo on painikkeen painamisen jäl- keen palanut 4 tuntia, Presence Control IR Quattro siirtyy auto- maattisesti normaaliin tunnistin- käyttöön. Puoliautomatiikka (MAN) / täysautomatiikka (AUTO) Täysautomatiikka: (AUTO) Puoliautomatiikka: (MAN) Valaistus sammuu vain auto- maattisesti. Kytkentä tehdään manuaalisesti, valo on sytytettä- vä painikkeella ja jää palamaan potentiometrillä asetetuksi ajak- si. (2 × painaminen/kytkeminen, päällä 4 tuntia). DIP 3 Osoittaa tunnistimelle, miten tuleva signaali on analysoitava. Ulkoisilla painikkeilla/kytkimillä tunnistinta voidaan käyttää puo

liautomaattisen laitteen tavoin ja ohjata sitä aina tarvittaessa ma

nuaalisesti. n Käyttö joko painikkeella tai kytkimellä n Yhteen ohjauslähtöön mah- dollista kohdistaa useampi painike n Valopainiketta saa käyttää vain nollajohdinliitännällä nTunnistimen ja kytkimen välisen johdon pituus < 50 m Painike/kytkin (COM 1/COM 2) DIP 5 Huolehtii valon muuttumatto- masta kirkkaudesta. Tunnistin mittaa sen hetkisen päivänvalon ja kytkee valaistuksen tasolle, jol

la saavutetaan haluttu kirkkau- den taso. Tunnistin muuttaa va- laistuksen tasoa päivänvalon muuttumisen mukaan. Valaistuksen kytkeminen riippuu päivänvalon määrän lisäksi myös läsnäolosta. Vakiovalon säätö ON/OFF DIM Toiminnot – potentiometrien kautta tehtävät asetukset Käyttöesimerkkejä Kirkkauden asetusarvot Yökäyttö min Käytävät, sisääntuloaulat 1 Portaikot, liukuportaat, liukukäytävät 2 Pesuhuoneet, WC-tilat, valvomot, ruokalat 3 Myymälät, päiväkodit, esikoulut, urheiluhallit 4 Työtilat: Toimisto-, konferenssi- ja neuvottelutilat, pienasennustyöt, keittiöt

Työtilat, joissa on nähtävä tarkasti: laboratorio, tekninen piirustus, täsmällinen työskentely >=6 Päiväkäyttö max Kytkentäaika kytkentälähtö 1 Asetusarvo 30 s – 30 min Haluttu kytkentäaika voidaan asettaa portaattomasti n. 30 s – 30 min välille. Valoisuus mitataan noin 3 minuutin kulut- tua. Kun kynnys ylittyy, tunnistin kytkeytyy pois toiminnasta kyt- kentäajan kuluttua loppuun. Kytkentäajan asetus Kun asetat säätimen -asentoon (vasen ääriasento), laite on impuls

sitoiminnossa eli valo kytkeytyy noin 2 sekunnin ajaksi (esim. por

raskäytävän automaattinen valais- tus).Tunnistin ei sen jälkeen reagoi liikkeeseen noin 8 sekuntiin. Käyttö on mahdollista vain päivällä. Oikea ääriasento: Kytkentäaika sää

tyy dynaamisesti ja itseopetetusti käyttäjän toiminnan mukaisesti. Optimaalinen jaksoaika selvitetään opetusalgoritmin kautta. Lyhin aika on 5 min, pisin 20 min. Impulssitoiminto (paitsi DIM) IQ-toiminto Haluttu kytkeytymiskynnys voi- daan asettaa portaattomasti noin 10 luksin – 1000 luksin välille. Säätimen oikea ääriasento: MAKS. päiväkäyttö Säätimen vasen ääriasento: MIN. yökäyttö Asetusta saatetaan asennuspaikas- ta riippuen joutua korjaamaan 1 – 2 asteikkoviivan verran. Hämäryystason asetus Potentiometri e Potentiometri f (COM 1/COM 2) Huom: Asetusta saatetaan asennuspaikasta riippuen joutua korjaamaan 1 – 2 asteikkoviivan verran. FI- 106 - - 107 -

• Asetusarvo 1 min – 2 h

• Oikea ääriasento: max

• Vasen ääriasento: min

• Asetusarvo 0 s – 10 min

• Oikea ääriasento: huoneen valvonta

• Vasen ääriasento: 0 s (POIS) "Valvonta"-asennossa kytkentäläh- dön herkkyys vähenee. Kytkentä tapahtuu vain selvän liikkeen yhteydessä. Kytkentäaika on edelleenkin aktivoituna. Kytkentäviive ei ole toiminnassa. Lämmityksen/tuuletuksen/ilmastoinnin kytkentäviive kytkentälähtö 2 Toiminta-alueen rajaus COM 2 Potentiometri g Potentiometri h Mahdollistaa peruskirkkauden käy- tön asetetun kytkentäajan ajaksi, kun asetettu kirkkausarvo alite

taan. Valon kirkkaus on silloin n. 10 % suurimmasta valotehokkuudes

ta. Kun huoneeseen tulee ihmisiä, tunnistin kytkee valon 100 % te

hokkuudelle (muuttumattoman valaistuksen säätö pois toiminnas

ta) tai asetetun kirkkausarvon mu- kaiseksi (muuttumattoman valais- tuksen säätö toiminnassa). Kun liikettä ei havaita, tunnistin him- mentää valon kytkentäajan kulut- tua takaisin peruskirkkauden mukaiseksi. Valo kytkeytyy pois, kytkentäaika (1 min – 30 min) on kulunut loppuun tai kirkkausarvo ylittyy, koska päivänvalon osuus on riittävä. Kun säädin asetetaan ON-asentoon, tunnistin kytkee pe

ruskirkkauden suoraan päälle kirk- kausarvon alittuessa ja jälleen pois päältä. Peruskirkkaus (DIM-malli) Potentiometri o Lämmityksen/tuuletuksen/ilmastoinnin kytkentäaika kytkentälähtö 2 Haluttu toimintaetäisyys voidaan asettaa portaattomasti. < HF 360 vähint. 1 m – enint. 12 m < DUAL HF vähint. 3 × 3 m – 10 × 3 m suuntaa kohti Vasen ääriasento (tehdasasetus) = pienin mahd. toimintaetäisyys Oikea ääriasento (tehdasasetus) = suurin mahd. toimintaetäisyys Potentiometri i Master-/slave-käyttö mahdollistaa suurien tilojen valvonnan (kuorma liitetty = master, ei kuormaa = sla

ve). Huoneen kirkkaus tulkitaan ai- noastaan master-laitteella. Slave- laitteet ilmoittavat havaitusta liik

keestä master-laitteelle. Valaistus tai lämmitys/tuuletus/ilmastointi kytkeytyy ainoastaan master-lait

teen kautta. Master-slave Rinnankytkennässä voidaan käyt- tää myös useampia master-laittei- ta. Jokainen master-laite kytkee va- loryhmänsä oman kirkkauden mit- tauksensa perusteella. Viiveajat ja kirkkauden kytkentäarvot asete

taan yksilöllisesti jokaiselle master- laitteelle. Kytkentäkuorma jakau

tuu yksittäisille master-laitteille. Kaikki tunnistimet valvovat edel

leenkin läsnäoloa. Läsnäololähtö voidaan antaa halutulle master- laitteelle. Master/master Kaukosäädin Kaukosäätimellä (lisävaruste) toiminnot on helppo kytkeä lattialta käsin. Käyttäjän kaukosäädin RC 5, EAN 4007841 592806 Huoltokaukosäädin RC 8, EAN 4007841 559410 Rinnankytkennät Kaksi tunnistinta erillisessä porraskäytävän automaatti

sessa valaistuksessa Vanha rakennus / remontoitu talo Valo kytketty painikkeella. Ei hä

märätoimintoa, vain päiväkäyttö mahdollista. Tunnistimet porraskäytävän automaattisena valaistuk- sena

Jos käytössä on useampi tunnistin, on ne kaikki liitettävä samaan vaiheeseen! DIM-tunnistin

Lisätoiminnot RC 5:n avulla Sisäänpolttotoiminto Sisäänpolttotoiminto aktivoidaan 100 tunnin ajaksi painamalla paini- ketta > 5 s. Esitystoiminto Kun painiketta painetaan > 5 s, valo on sammutettuna, kunnes havaitaan liikettä. Kun liikettä ei enää havaita, valaisin kytkeytyy kytkentäajan kuluttua takaisin tunnistinkäyttöön (LED palaa). Lisätoiminnot RC 8:n avulla (DIM-malli) Peruskirkkaus Kun painiketta painetaan > 5 s, peruskirkkaus on toiminnassa 60 min.

Peruskirkkausarvo Painikkeiden painaminen > 5 s muuttaa kirkkausarvoa 10 % askelin: 1 = 10 %, 2 = 20 %, ... 6 = 60 % Himmentäminen painikkeella Kun S-liittimeen on liitetty painike, valaistusta voidaan himmentää painiketta painamalla. Painike kyt- kee ensin maksimiarvoon ja siirtyy sitten minimiarvoon. Kun painik- keesta päästetään irti, senhetkinen arvo säilyy sammuttamiseen asti ilman lisäsäätelyä. Tunnistin toimii sitten aikaisemmin asetetussa tunnistinkäytössä. Himmennyksen suuntaa (maks./ min.) voidaan muuttaa päästämäl- lä hetkeksi irti painikkeesta ja pai- namalla sitä uudelleen.- 108 - - 109 -Käyttöhäiriöt Valo ei kytkeydyValo ei sammu Tunnistin kytkeytyy pois läsnäolosta huolimatta Tunnistin kytkeytyy pois liian myöhään Tunnistin kytkeytyy edestä päin suuntautuvan liikkeen yhteydessä liian myöhään Tunnistin ei kytkeydy pimeydestä ja läsnäolosta huolimattaL liitäntäjännite puuttuuL luksiarvo asetettu liian pieneksiL liikettä ei havaittu L luksiarvo liian suuriL kytkentäaika käynnissäL Häiritseviä lämmönlähteitä, esim.: kuumailmapuhaltimet, avoimet ovet ja ikkunat, koti-eläimet, hehkulamput, halo-geenivalonheittimet, liikkuvat kohteetL kytkentäaika liian pieniL valoisuusarvon asetus liian matalaL kytkentäaika liian suuriL toimintaetäisyys pienempi edestä päin suuntautuvan liikkeen yhteydessä L valoisuusarvon asetus valittu liian pieneksiL tarkista liitäntäjänniteL kohota luksiarvoa hitaasti, kunnes valo kytkeytyyL varmista vapaa näkyvyys tunnistimeenL tarkista toiminta-alueL aseta luksiarvo pienemmäksiL odota, kunnes kytkentäaika kuluu loppuun / aseta kyt-kentäaika tarvittaessa pienemmäksiL rajaa liikkumattomat häiriö-lähteet pois tarroilla L suurenna kytkentäaikaaL muuta valoisuusarvon asetustaL pienennä kytkentäaikaaL asenna lisää tunnistimiaL pienennä kahden tunnisti-men välistä etäisyyttäL tunnistin poistettu käytöstä kytkimellä/painikkeella?L puoliautomatiikka?L lisää valoisuusarvon asetustaHäiriö Syy Häiriön poistoValmistajan takuuHävittäminenSelvitys yhdenmukaisuudestaSähkölaitteet, tarvikkeet ja pak-kaukset tulee toimittaa ympäris-töystävälliseen kierrätykseen.Älä heitä sähkölaitteita talousjätteiden sekaan!Koskee vain EU-maita:Voimassa olevan eurooppalaisen sähkö- ja elektroniikkaromua koskevan direktiivin ja sen kan-salliseen lainsäädäntöön saatta-misen mukaisesti käyttökelvot-tomat sähkölaitteet on koottava erikseen ja toimitettava ympäris-töystävälliseen kierrätykseen.STEINEL Vertrieb GmbH vakuut-taa, että radiolaitetyyppi HF 360/DUAL HF on direktiivin 2014/53/EU mukainen. EU-vaatimusten-mukaisuusvakuutuksen täysimit-tainen teksti on saatavilla seu-raavassa internetosoitteessa: www.steinel.deEU-vaatimusten-mukaisuusvakuutuksen teksti on luettavissa kokonaan seuraavas-sa osoitteessa: www.steinel.deOstajana sinulla on oikeus omas-sa maassasi voimassa oleviin lakisääteisiin takuuoikeuksiin. Tämä takuuilmoitus ei lyhennä tai rajoita niitä. Myönnämme sinulle STEINEL-Professional-tunnistintekniikan tuotteen moitteettomia ominai-suuksia ja asianmukaista toimin-taa koskevan 5 vuoden takuun. Takaamme, ettei tässä tuotteessa ole materiaali-, valmistus- ja rakennevikoja. Takaamme kaik-kien elektronisten rakenneosien ja johtojen toimintakyvyn sekä kaikkien käytettyjen raaka-aineiden ja niiden pintojen virheettömyyden. Vaatimuksen esittäminenJos haluat tehdä tuotteestasi reklamaation, toimita tuote täydellisenä ja rahti maksettuna yhdessä ostotositteen (sisället-tävä tiedot ostopäiväyksestä ja tuotenimikkeestä) kanssa ostopaikkaan. Suosittelemme siksi ostotositteen huolellista säilyttämistä aina takuuajan päättymiseen asti. STEINEL ei vastaa palautukseen liittyvistä kuljetuskuluista ja -riskeistä.Tietoja vaatimuksen esittämi-sestä takuutapauksessa löytyy kotisivuiltamme www.steinel-professional.de/garantie
