Produkta veids	Hiperfrekvences klātbūtnes detektors
Zīmols	Steinel
Modelis	Dual HF
Izmēri (A x P x D)	120 x 120 x 56 mm
Barošana	230-240 V, 50/60 Hz
Komutācijas 1 izejas jauda	2000 W maks (omiskā), 1000 VA maks (cos φ=0,5)
Noteikšanas leņķis	Divvirzienu, regulējams darbības attālums no 3x3 līdz 10x3 m virzienā
Maksimālais darbības attālums	10 m virzienā
Uzstādīšanas augstums	2,5 līdz 3,5 m
Komutācijas 1 aizture	30 s līdz 30 min, impulsa režīms (2 s), IQ režīms
Komutācijas 2 aizture (CAC)	1 min līdz 2 h, starta aizture 0 s līdz 10 min
Krēslas regulēšana	10 līdz 1000 luksi, ∞ dienas gaisma
Aizsardzības pakāpe	IP20 (IP54 ar AP korpusu)
Klase	II
Darba temperatūra	-25°C līdz +55°C
Noteikšanas tehnoloģija	Augsta frekvence 5,8 GHz, raidīšanas jauda < 1 mW
DIP funkcijas	Normālais/režīms tests, daļēji automātiskais/automātiskais, poga/slēdzis, ieslēgšana/ieslēgšana-izslēgšana, pastāvīgais apgaismojums (DIM)
Paralēlie savienojumi	Vadītājs/pakārtotais, vadītājs/vadītājs
Piederumi	Tālvadības pults RC5, RC8, griestu adapteris, ārējā korpuss, aizsarggroziņš
Garantija	5 gadu ražotāja garantija
Apkope un tīrīšana	Tīrīt ar sausu drānu, neizmantot agresīvus līdzekļus
Drošība	Izslēgt barošanu pirms iejaukšanās, uzstādīšana jāveic profesionālim
Rezerves daļas	Tālvadības pultis, adapteri, aizsarggroziņš

Bieži uzdotie jautājumi - Dual HF STEINEL

Kā uzstādīt Dual HF detektoru ?

Detektors ir paredzēts iegremdētai montāžai pie griestiem iekštelpās. Pirms uzstādīšanas izslēdziet barošanu. Pievienojiet vadītājus saskaņā ar elektroinstalācijas shēmu. Pēc montāžas noregulējiet potenciometrus un DIP slēdžus pirms detektora moduļa iespraušanas.

Ko darīt, ja gaisma neieslēdzas ?

Pārbaudiet barošanu, iestatīto gaismas vērtību (pakāpeniski palieliniet to) un pārliecinieties, ka noteikšanas zona ir brīva. Ja nepieciešams, noregulējiet darbības rādiusu ar potenciometru.

Kā noregulēt darbības rādiusu ?

Izmantojiet uz moduļa esošo potenciometru ⑨ (darbības rādiusa regulēšana). Pagrieziet to pa labi, lai palielinātu darbības rādiusu (maks. 10 m virzienā) vai pa kreisi, lai to samazinātu.

Kā noregulēt aizturi ?

Komutācijas izvadam 1 izmantojiet potenciometru ⑥. Pagrieziet to pa labi, lai iegūtu ilgāku aizturi (maks. 30 min), pa kreisi – īsāku (min 30 s). Kreisā robeža aktivizē impulsa režīmu (2 s).

Kāda ir atšķirība starp automātisko un daļēji automātisko režīmu ?

Pilnībā automātiskajā režīmā (AUTO) apgaismojums ieslēdzas un izslēdzas automātiski atkarībā no apgaismojuma līmeņa un klātbūtnes. Daļēji automātiskajā režīmā (MAN) apgaismojums izslēdzas automātiski, bet tas jāieslēdz manuāli, izmantojot pogu.

Kā lietot tālvadības pulti ?

Izvēles tālvadības pultis RC5 (lietotājs) un RC8 (apkope) ļauj attālināti iestatīt tādas funkcijas kā aizturi, testa režīmu, marķēšanu vai intensitātes regulēšanu. Vērsiet tālvadības pulti pret detektoru un nospiediet atbilstošo pogu.

Detektors izslēdzas, neskatoties uz klātbūtni, kāpēc ?

Tas var būt pārāk īsa izsekošanas laika vai pārāk zema gaismas sliekšņa dēļ. Palieliniet izsekošanas laiku ar potenciometru vai noregulējiet krēslas iestatījumu.

Vai es varu savienot vairākus detektorus kopā ?

Jā, vadītāja/pakārtotā vai vadītāja/vadītāja konfigurācijā. Pārliecinieties, ka tie atrodas vienā fāzē. Vadītāja/pakārtotā režīmā tikai vadītājs novērtē apgaismojumu, pakārtotie pārraida kustības noteikšanu.

Kā tīrīt detektoru ?

Izmantojiet sausu un neplūksnainu drānu. Neizmantojiet agresīvus tīrīšanas līdzekļus vai ūdeni, jo tie var sabojāt ierīci.

Kāda ir garantija ?

Steinel piedāvā 5 gadu garantiju produkta nevainojamam stāvoklim un pareizai darbībai. Saglabājiet oriģinālo pirkuma apliecinājumu ar datumu un produkta apzīmējumu.

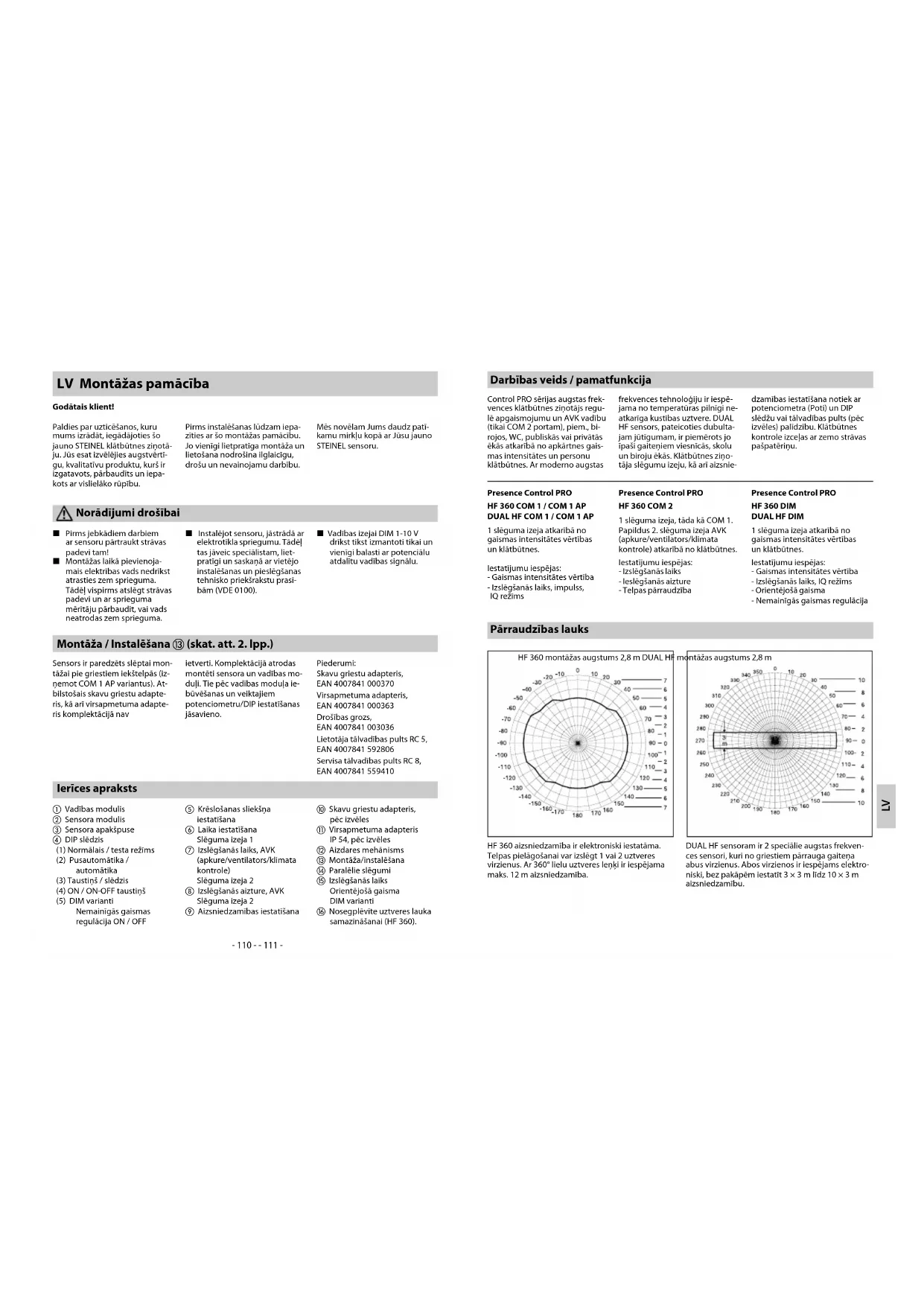

LIETOŠANAS INSTRUKCIJA Dual HF STEINEL

LV Montāžas pamācība

Godātais klient!

Paldles par uzticēšanos, kuru mums izrādāt, iegādājoties šo jauno STEINEL klātbūtnes zīnotāju. Jus esat izvelējies augstvērtigu, kvalitativu produktu, kurś ir izgatavots, pārbaudits un iepakots ar vislielako rūpību.

Plrms instalėšanas lūdzam lepa- zīties ar šo montāžas pamācību. Jo vienīgi lietpratīga montāža un lietošana nodrošina ilglaicīgu, drošu un nevainojamu darbību.

Mês novelam Jums daudz patikamu mirklu kopā ar Jūsu jauno STEINEL sensoru.

Norādījumi drošībai

■ Pirms jebkādiem darbiem ar sensoru pārtraukt strāvas padevi tam!
Montāžas laikā pievienojamais elektribas vads nedrikst atrasties zem sprieguma. Tadel vispirms atslegt stravas padevi un ar sprieguma mēritāju pārbaudit, vai vads neatrodas zem sprieguma.

Instalējot sensoru, jāstrādā ar elektrotikla spriegumu. Tādēl tas jāveic speciālistam, lietpratīgi un saskaņa ar vietējo instalēšanas un pieslēgšanas tehnisko priekšrakstu prasibam (VDE 0100).

■ Vadības lzejal DIM 1-10 V drīkst tikst izmantoti tikai un vienīgi balasti ar potenciālu atdalītu vadības signālu.

Montāža / Instalēšana ⑬ (skat. att. 2. lpp.)

Sensors ir paredzets sleptal montāžal ple grlestiem lekštelpās (Iznemot COM 1 AP variantus). Atbilstošais skavu grlestu adapteris, kā ari virsapmetuma adapteris komplektācijā nav

ietverti. Komplektācija atrodas montēti sensora un vadības moduļi. Tie pēc vadības moduļa iebūvēšanas un velktajiem potenclometru/DIP lestatīšanas jāsavieno.

Piederumi:

Skavu griestu adapteris, EAN 4007841 000370

Virsapmetuma adapteris, EAN 4007841 000363

Drosības grozs,

EAN 4007841 003036

Lietotaja talvadibas pults RC 5, EAN 4007841 592806

Servisa talvadibas pults RC 8, EAN 4007841 559410

Ierices apraksts

① Vadibas modulis
② Sensora modulis
③ Sensora apakšpuse
④ DIP slēdzis
(1) Normālais / testa režims

(2) Pusautomātika /

automätika

(3) Taustiņš / slēdzis
(4) ON / ON-OFF taustiņš
(5) DIM varianti

Nemainigas gaismas regulacija ON / OFF

⑤ Krëslošanas sliekšna iestatisana
⑥ Laika iestatisana Slēguma izeja 1
⑦ Izslėgšanās laiks, AVK (apkure/ventilators/klimata kontrole)
Slėguma izeja 2 ⑧ Izslėgsanās aizture, AVK Slėguma izeja 2
⑨ Aizsniedzamības iestatīšana

⑩ Skavu griestu adapteris, pēc izvēles
⑪ Virsapmetuma adapteris IP 54, pēc izvēles
⑫ Aizdares mehanisms
⑬ Montāža/instalēšana
⑭ Paralëlie slëgumi
⑮ Izslėgšanās laiks Orientējošā gaisma DIM varianti
⑯ Nosegplevite uztveres lauka samazināśanai (HF 360).

Darbības veids / pamatfunkcija

Control PRO sērijas augstas frekvences klātbūtnes ziņotājs regule apgaismojumu un AVK vadibu (tlkal COM 2 portam), plem., bi-rojos, WC, publiskās vai privātās ēkās atkarībā no apkārtnes gaismas intensitātes un personu klātbūtnes. Ar moderno augstas

frekvences tehnoloğiju ir iespėjama no temperatūras pilnigi ne- atkariga kustības uztvere. DUAL HF sensors, patelcotles dubultajam jūtigumam, ir piemērots jo īpaši gaiteņiem viesničas, skolu un biroju ekās. Klātbūtnes zinotāja slēgumu izeju, kā ari aizsnie-

dzamibas iestatisana notiek ar potenciometra (Poti) un DIP sledžu vai talvadibas pults (pēc izvēles) palīdzību. Klātbūtnes kontrole izceļas ar zemo strāvas pašpatēriņu.

Presence Control PRO HF 360 COM 1 / COM 1 AP DUAL HF COM 1 / COM 1 AP

1 slėguma izeja atkaribā no gaismas intensitātes vērtības un klātbūtnes.

Iestatijumu iespējas: - Gaismas intensitātes vērtība - Izslēgšanās laiks, impulss, IQ režims

Presence Control PRO HF 360 COM 2

1 slēguma izeja, tāda kā COM 1. Papildus 2. slēguma izeja AVK (apkure/ventilators/klimata kontrole) atkarībā no klātbūtnes.

Iestatijumu lespėjas: - Izslėgšanās laiks
- leslēgsanās aizture - Telpas pārraudzība

Presence Control PRO HF 360 DIM DUAL HF DIM

1 slēguma izeja atkaribā no gaismas intensitātes vērtibas un klātbūtnes.
lestatijumu lespējas: - Gaismas intensitātes vērtiba - Izslēgšanas laiks, IQ režims - Orientejoša gaisma
- Nemainigas gaismas regulacija

Pärraudzības lauks

HF 360 montāžas augstums 2,8 m DUAL HF montāžas augstums 2,8 m

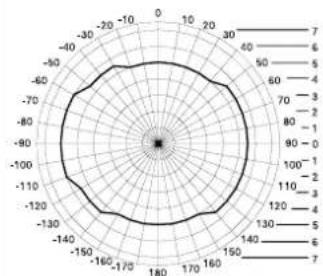

HF 360 alzsniedzamība ir elektroniski iestatāma. Telpas pielāgošanai var izslēgt 1 vai 2 uztveres virzienus. Ar 360° lielu uztveres leŋki ir iespējama maks. 12 m alzsniedzamība.

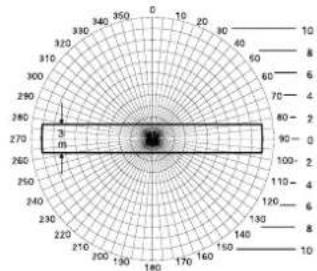

DUAL HF sensoram ir 2 speciālie augstas frekven- ces sensori, kuri no griestiem pārrauga gaitena abus virzienus. Abos virzienos ir iespējams elektron- nlski, bez pakāpēm lestatit 3 × 3 m lldz 10 × 3 m alizsniedzamību.

Elektriskā instalācija / automātiskais režīms

Izvėloties vadojumu, vienmėr jāie-
vēro instalešanas priekšraksti sa-
skaņa ar VDE 0100 (Vācijas elektro-
tehnikas, elektronikas un informa-
ciju tehnikas apvienibas noteiku-
mi) (skat. drošības norādes).

Klātbūtnes ziņotāja vadojumam spēkā ir: saskaņa ar VDE 0100 520, 6. iedāļa, drātojumam starp sensoru un balastu drīkst izmantot valrākdzīslu vadus, kuri ietver tikla vadus, kā ari vadības vadus

(piem., NYM 5 × 1,52). Tikla pieslēguma vada diametrs nedrikst pār sniegt 10 mm. Tikla piesleguma spallu vietas paredzetas augstakals 2 × 1,5 mm² vai 1 × 2,5 mm³.

Izmēri(A × G × P)	HF 360120 × 120 × 56 mm	DUAL HF120 × 120 × 76 mm
Spriegums 230 – 240 V, 50 Hz / 60 Hz
Jauda, slēguma izeja 1(COM 1/COM 2)	Relejs 230 Vmaks. 2000 W komiskās slodzes (cos φ = 1)maks. 1000 VA (cos φ = 0,5)
Balasts:(COM 1/COM 1 AP/COM 2/DIM)	leslēgsanas maksimumstrāva maks. 800 A/200 μs30 × (1 × 18 W), 25 × (2 × 18 W)25 × (1 × 36 W), 15 × (2 × 36 W)20 × (1 × 58 W0, 10 × (2 × 58 W)Nemt vērā balastu individuālo ieslēgsanas strāvulLielākas slēgsanas jaudas gadījumā ir ieslēdzams relejs vai kontaktors.
Jauda, slēguma izeja 2(tikal COM 2) (tikal HF 360)	Klātbūtnemaks. 230 W/230Vmaks. 1 A (cos φ = 0,5) AVK (apkure/ventilators/klimata kontrole)
Pielietojums iekstelpās
Montažas augstums(montaža pie griestlem)	2,5 m – 3,5 m griestu augstums
Uztveres lenķis	HF 360360° ar 140° atvēruma lenķi,iespējams caur stiklu, koku unstarpsienām. Telpas pielāgośanaiiespējams izslēgt 1 vai 2 uztveresvirzienus.	DUAL HFSkat. diagrammu 111. lpp.,iespējams caur stiklu, kokuun starpsienām.
Aizsniedzamība	HF 360maks. ∅ 12 m,iestatāma elektroniski,bez pakāpēm	DUAL HFmaks. 10 × 3 m katrā virzienā,iestatāma elektroniski, bezpakāpēm
Slēguma izeja 1Laika iestatišana	30 sek. – 30 min., impulsa moduss (apm. 2 sek.),IQ režims (automātiska pielāgośana lietotāja profilam)
Slēguma izeja 2Laika iestatišana(tikai HF 360)	tikai COM2 portam (AVK)tikai COM2 portam (AVK)0 sek. – 10 min. leslēgsanas aizture1 min. – 2 st. izslēgsanāsAutomātiska telpas pārraudzība
DIM:Laika iestatišanaVadības izeja	30 sek. – 30 min.IQ režims (automātiska pielāgośana lietotāja profilam)1 – 10 V / maks. 50balasti, maks. 100 mA
Sensora tehnoloģija	Augstas frekvences 5,8 GHz, raidjauda < 1 mW
Funkcijas ar DIP slēdzi	DIP 1 normalais / testa režimsDIP 2 pusautomātika / automātikaDIP 3 taustipu / slēdžu režimsDIP 4 taustiņš ON / taustiņš ON-OFFDIP 5 nemainigās gaismas regulācija ON-OFF (DIM)
Paralēlie slēgumi	Master/Slave (vedējierīce/sekotājierīce)Master/Master (vedējierīce/vedējierīce)
Ertības iestatijums	Teach In (ar opclonālu tālvadības pulti)
Gaismas vērtības iestatišana	10 – 1000 luksi, ≈/ dienas gaismaDIM 100 – 1000 luksi
Alzardzības klase	IP 20 (IP 54 ar AP box)
Elektroizolācijas drošības klase	II
Temperatūras amplitūda	-25 līdz +55 °C
Korpuss	izturigs pret UV, krāsojams

Funkcijas iestatijumi, izmantojot DIP slēdzi

COM 1 + COM 2

DIP 1

Normālais / testa režims (NORM/TEST)

Testa režimam tiek dota priekšroka salidzlnājumā ar citiem klātbūtnes ziņotāja iestatījumiem un kalpo darbības, kā arī uztveres lauka kontrolei. Klātbūtnes ziņotājs pie kustibas telpā neatkarigi

no gaismas intensitätes iesledz apgalsmojumu uz 8 sek. Ilgu Izslëgsanäs laiku (uztverot kustibu, mirgo zilä LED). Normälajä režimä spëkä ir visas iestatītās potenciometra vērtības. Ari bez

pieslėgtas slodzes ar zilās LED palīdzību var lestatit klātbūtnes ziņotāju.

DIP 2

Pusautomātika (MAN) / automātika (AUTO)

Pusautomātika – (MAN)

Apgaismojums šajā režīmā izslēdzas tikai automātiski. Apgais-mojumu ieslēdz manuāli, gaisma

Automātika – (AUTO)

Apgaismojums atkaribā no gaismas intensitātes un personu klātbūtnes automātiski ieslēdzas un izslēdzas. Apgaismojumu Jebkurā bridi var slēgt manuāll.

jäpieprasa ar taustinu un paliek ieslëgta uz ar potenciometru iestatito izslëgsanäs laiku.

Uz šo bridi slėgšanas automātika tiek pārtraukta. Neatkarīgi no iestatītajām vērtībām gaisma, manuāll nospležot taustīņu, leslēdzas uz 4 stundām (2 × nosplest)

(2 × nospiest / ieslēdzas uz 4 stundām)

vai izslēdzas (1 × nospiest). Nospiežot taustiņu, pirms pagājušas šīs 4 stundas, Presence Control IR Quattro pāriet normalajā sensora režimā.

DIP 3

Taustiņš / slēdzis

Sensoram ierāda, kā izvērtējams ienākošās signals. Pievienojot „ārējus” taustinus / slēdžus, ziņo-tāju var izmantot kā pusautomā-tu un jebkurā brīdī vadīt manuāll.

■ Pēc izvēles – taustiņa vai slēdža režīms

■ Vienai vadības ieejai iespējami vairāki taustiņi

■ Izgaismotus taustinus izmantot tikai ar nulles vada pieslēgumu

■ Vada garums starp sensoru un slēdzi < 50 m

DIP 4

Taustinš ON / ON-OFF

Pozicijā ON-OFF apgaismojumu iespējams jebkurā brīdī manuāli ieslēgt un izslēgt (izņemot impul

sa modusu – nav iespējama manuāla izslēgšana). Pozicijā ON manuāla izslēgšana vairs nav

iespējama. Katru reizi, kad tiek nospiests taustiņš, izslēgšanās laiks tiek aktivizets no jauna.

DIM

DIP 5

Nemainigā gaisma ON / OFF

Gādā par nemalnīgu galsmas Intensitāti. Zīnotājs mēra tā briža dienas gaismu un tai proporcionali ieslēdz māksligo apgaismo-

Jumu, lal sasnlegtu vēlamo galsmas intensitāti. Ja izmainās dienas gaismas proporcija, tad ie-slēgtais māksligais apgaismo-

Jums tlek tal plelāgots. Papllidus māksligās galsmas ieslēgšana notiek atkarībā no cilvēku klāt-būtnes.

Funkcijas - iestatijumi, izmantojot potenciometru (Poti)

COM 1 + COM 2

Potenciometrs ⑤

Krëslošanas sliekšna iestatišana

Vēlamo reakcijas slieksni iespējams bez pakāpēm iestatit robežās no apm. 10 lidz 1000 luksiem. lestatī-jumu regulatora labās puses gala

pozicija – MAX dienas gaismas režims lestatijumu regulatora kreisās puses gala pozicija – MIN nakts režims

Atkaribā no montāžas vietas var būt nepieciešams veikt iestatijumu korekciju par 1 – 2 skalas iedaļām.

Pielietojuma piemēri	Gaismas intensitātes vēlamās vērtības
Nakts režims min
Gaiteni, foajē 1
Trepes, eskalatori, slidošie celini 2
Mazgājamās telpas, tualetes, sadales telpas, ēdnicas 3
Pārdošanas zonas, bēmudārzi, pirmsskolu telpas, sporta zāles 4
Darba vietas: biroja, konferenču un pārunu telpas, smalki montāžas darbi, virtuves	5
Darba vietas ar lielu redzes noslogojumu: >=6
laboratorijas, rasešana, precizitātes darbi max

Norāde! Atkarībā no montāzas vietas var būt nepieciešams veikt iestatijumu korekciju par 1 – 2 skalas iedaļām.

Potenciometrs ⑥

Laika iestatišana

Slēguma izejas 1 izslēgsanās laika iestatijuma vērtība ir 30 sek. – 30 min.

Vélamo izslēgšanās laiku iespē-jams bez pakāpēm iestatit no 30 sek. līdz 30 min. Pēc 3 min tiek

mērita sava gaisma. Pārkāpjot noteikto slieksni, sensors pēc izslēgšanās laika izslēdz.

Impulsa moduss (iznemot DIM) ∩

Ja regulatoru iestata pozicija几 (kreisās puses gala pozicija), tad ierīce darbojas impulsa modusā, t. i., uz apm. 2 sek. tiek ieslēgta

izeja (piem., trepju telpas automātam). Pēc tam sensors uz apm. 8 sek. nereagē uz kustibu.

Tā kā „sveša“ gaisma apžilbina, Impulsa moduss Ir lespējams tikal dienas gaismas režimā.

IQ režims

Labās puses gala pozicija – izslēgšanās laiks dinamiski, pašmācoši pielāgojas lietotāja profilam.

Ar mācīšanās algoritmu tiek noteikts optimālākais laika cikls.

Isākais laiks ir 5 min., garākais laiks ir 20 min.

COM 2

Potenciometrs ⑦

Slēguma izejas 2 izslēgšanās laiks AVK

• lestatijumu vērtība: 1 min. – 2 h
  • Labās puses gala pozicija: max
• Kreisās puses gala pozīcija: min

Potenciometrs ⑧

Slēguma izejas 2 ieslēgšanās aizture AVK

• lestatijumu vērtība: 0 sek. – 10 min.
• Labās puses gala pozīcija: telpas pārraudzība
• Kreisās puses gala pozicija: 0 sek. (izslēgts)

lestatījumā „Telpu pārraudzība“ samazlnās slēguma lzejas „Personas klātbūtne“ (presence) jūtīgums. Kontakts slēdzas tikai pie nepārprotamas kustības un ar lielu

drošibu signalize par personu klātbūtni telpā. Izslēgšanās laiks joprojām ir aktīvs. leslēgšanās aizture nav aktīva.

Potenciometrs ⑮

Pamata gaisma (DIM varianti)

Sniedz iespēju uz iestatīto izslēgsānās laiku nodrošināt pamata gaismu, ja netlek sasnlegta lestatitā gaismas intensitāte. Pamata gaisma atbilst 10 % no maksimālās gaismas jaudas. Uztverot personu klatbūtni, zinotājs vai nu pārslēdzas uz 100 % gaismas jaudas (ne

mainigās gaismas režīms OFF), vai ari uz iepriekš iestatīto gaismas intensitāti (nemalinigās gaismas režīms ON). Na-tiek atpazita kustiba, ziņotājs pēc izslēgsanās laika beigām pārsledzas atpakalj uz pamata gaismu. Tā tiek izslēgta, ja izslēgsanās laiks (1 min. – 30 min.) ir

pagājis vai gaismas intensitātes vērtību pārsniedz pietiekama dienas gaisma. lestatījumā ON zīno-tājs pamata gaismu, tiklidz tā atrodas zem noteiktās gaismas intensitātes vērtības, iesledz un izslēdz.

Aizsniedzamības iestatīšana

Potenciometrs ⑨

Vēlamo aizsniedzamību (reakcijas slieksni) iespējams iestatīt bez pakāpēm.

■ HF 360 Min. 1 m – maks. 12 m
■ DUAL HF Min. 3 × 3 m – 10 × 3 m katrā virzienā

Kreisas puses gala pozicija (rūpnicas iestatijums) = mínimalā alzsniedzamiba

Labās puses gala pozicija (rūpnicas iestatijums) = maksimālā aizsniedzamība

Paralëlie slëgumi

Izmantojot vairākus ziņotājus, tie jāpieslēdz vienai un tai pašai fāzei.

14.1 Master/Master

Paralēlslēgumā var izmantot vairā-kas vedējierīces (Master). Šajā gadī-jumā katra vedējierīce slēdz savu gaismas grupu saskaņā ar saviem gaismas intensitātes mērijumiem.

Aiztures laiki un gaismas intensitätes slēgumu vērtibas katrai vedējierīcei tiek iestatītas individuāli. Maksimumjauda tiek sadalīta uz atseviškajām vedējierīcēm. Perso-

nu klātbūtni joprojām uztver visi ziņotāji. Klātbūtnes izeju var noņemt pie jebkuras vedējierīces.

⑭ Master/Slave

Vedējierīces / sekotājierīces (Master / Slave) režims lauj aptvert lielākas telpas (pieslēgta slodze = vedējierīce, bez slodzes = sekotājieri-

ce). Telpas gaišuma izvērtėšana notiek tikai un vienīgi pie vedējierices. Sekotājierices vedējiericei ziņo par kustības uztveri. Apgaismoju-

ma vai apkures/ventilācijas/klimata kontroles iekārtu slēgšana notiek ar vedējierices palidzību.

①vi zinotaji

pie trepju telpas automāta

Vecas ēkas / Pārbūves „Svešo“ gaismu aktivizē ar tausti-

na palidzibu. Nav pieejams krëslošanas režims, tikai dienas gaismas režims.

14ihotājs – trepju telpas automāts

©DM zinotājs

Funkciju papildinājums ar RC5

- lededzināšanas funkcija

Piespiežot taustinu > 5 s, tiek aktivēta iededzināšanas funkcija uz 100 h.

Prezentācijas režims

Nospiežot taustiņu > 5 s, galsa ir IZSL., līdz tlek konstatēta kustība. Ja netiek uztverta kustība, gais-meklis pēc pēcdarbības laika pāri-et normālā sensora režimā (LED IESL.).

Funkciju papildinājums ar RC8 (DIM versija)

Pamata apgaismoju- ma stiprums

Nospiežot konkrėto taustiņu, > 5 s, pamata apgaisojums izmai-nās uz 60 min.

Pamata apgaismojuma vērtība

Nospiežot konkrėto taustiņu, 5 s, izmaina gaišuma vērtību pa 10%: 1 = 10%, 2 = 20%, ... 6 = 60%

Aptumšošana ar slēdzi

Ja slædzis Ir pieslekts S spiele, tad apgalsmojumu var aptumstot, nospietžot slædzi. Slædzis säkumä darbojas ar maksimålo værtibu un péc tam tas atgriezas pie minálas værtibas. Ja slædzis tiek ataiasts, tad konkrëta værtiba tiek tagablaba bez tâlakas lestaíšanas lidz izsleganai. Belgás zinotajs atrodas leprlekš lestatitajă sensors režimă. Aptumsošanas virzienu (maks./min.) var izmalnit isi atlažot un atkal nospietžot slædzi.

Tälvadības pults

Ar tālvadības pulti (pēc izvēles) iespējams ērti iestatīt funkcijas.

Lietotāja tālvadības pults RC 5, EAN 4007841 592806

Servisa tâlvadibas pults RC 8, EAN 4007841 559410

Darbības traucējumi
Traucējumi Cēlonis Risinājums

Gaïsma neieslēdzas	Trukst pieslēguma spriegumsLuksa vērtības iestatītas par zemuNetiek uztverta kustība	Pārbauditpieslēguma spriegumuLēnām palielināt luksu vertību, lidz ieslēdzas gaismaNodrošlnāt brivu pieeju sensoramPārbaudit uztveres lauku
Gaïsma neieslēdzas	Luksu vērtība lestatīta par augstuBeidzās izslēgšanās laiksTraucējoši siltuma avoti, piem., elektriskie silditāji, atvērtas durvis un logi, mājdzivnieki, kvēlspuldzes/halogēnie starmeši, kustīgi objekti	Iestatīt zemāku luksu vērtībuNogaidīt, kamēr beidzas izslēgšanās laiks, iestatīt isāku izslēgšanās laikuUzlīmėjotuzlīmes, stacionāros traucējumu avotus,,izslēgt" no uztveres lauka
Sensors, neskatoties uz personu klātbūtni, izslēdz	Izslēgšanās laiks ir par īsuGaismas slieksnis ir par zemu	Palielināt izslēgšanās laikuIizmainītkrēslošanas iestatījumus
Sensors izslēdz par vēlu	Izslēgšanās laiks ir par garu	Samazināt izslēgšanās laiku
Sensors pie frontāla kustības virziena ieslēdz par vēlu	Pie frontāla kustības virziena ir samazināta aizsniedzamība	Uzmontēt papildus sensorusSamazināt distanci starp diviem sensoriem
Sensors, neskatoties uz tumsu, uztverot personu klatbutni, neiesledz	Izvēlēta pārāk zema luksu vertība	Sensors ar slēdzi/taustīyu deaktivizēts?Pusautornatika?Paaugstlnatgaismas intensitātes slieksni

Utilizacija

Elektroierices, piederumi un ie-pakojumi jänodod dabai drau-dzigai atkärtotai pärsträdei.

Nemetiet elektroierices parastajos atkritumos!

Tikai ES valstim:

Atbilstoši Eiropas vadlinijam par vecam elektroiericem un elektroniskam iericem, un to lietojumam nacionalās tiesibās, nefunkcejošas elektroierices jāsavāc atseviški un tās jānodod

dabai draudzigai atkārtotai pārstrādei.

Atbilstības deklarācija

Ar šo STEINEL Vertrieb GmbH deklarë, ka radioiekärta HF 360/DUAL HF atbilst Direktivai 2014/53/ES. Pilns ES atbilstibas deklaräcljas teksts ir pieejams šädä interneta vietnë: www.steinel.de

Ražotāja garantija

Kā pircējam Jums attiecībā pret pārdevēju ir spēkā likumā paredzētās garantījas tiesības. Mūsu garantijas saistības nesamazina un neierobežo šis tiesības, ciktāl tādas pastāv Jūsu valsti. Mēs piešķiram 5 gadu garantiju nevainojamām Jūsu STEINEL profesionalā sensorikas produkta ipašibām un darbibai. Mēs garantējam, ka šim produktam nav materiāla, ražošanas un konstrukcijas defektu. Mēs garantējam visu elektronisko būvdaļu un kabeļu ekspluatācijas drošumu, kā ari visu izmantoto materiālu un to virsmu nevainojamību.

Sūdzību lesnlegšana

Ja vēlaties reklamēt Jūsu iegādāto produktu, lūdzu, nosūtlet to pilnā komplektācijā, apmaksājot pasta izdevumus, pievienojot orīgīnālo ēeku, kā ari norādot pirkuma datumu un produkta apzimējumu, Jūsu pārdevējam vai tieši mums: Ambergs SIA, Brīvības gatve 195-16, LV-1039 Riga. Tādēļ mēs iesakām rūpīgi saglabāt pirkuma ēeku līdz garantijas laika belgām. STEINEL nenes atbildību par transporta bojājumiem un atpakaj sūtišanas riskiem.

Informāciju par garantijas pieteikumu Jūs atradīsiet mūsu mājas lapā www.stelnel- professional.de/garantie

Ja Jums ir garantijas gadijums vai Jums ir jautājumi par Jūsu iegādāto produktu, Jūs jebkurā laikā varat vērsties servisa dienestā: 00371 29460997.
