BRUGSANVISNING Dual HF STEINEL

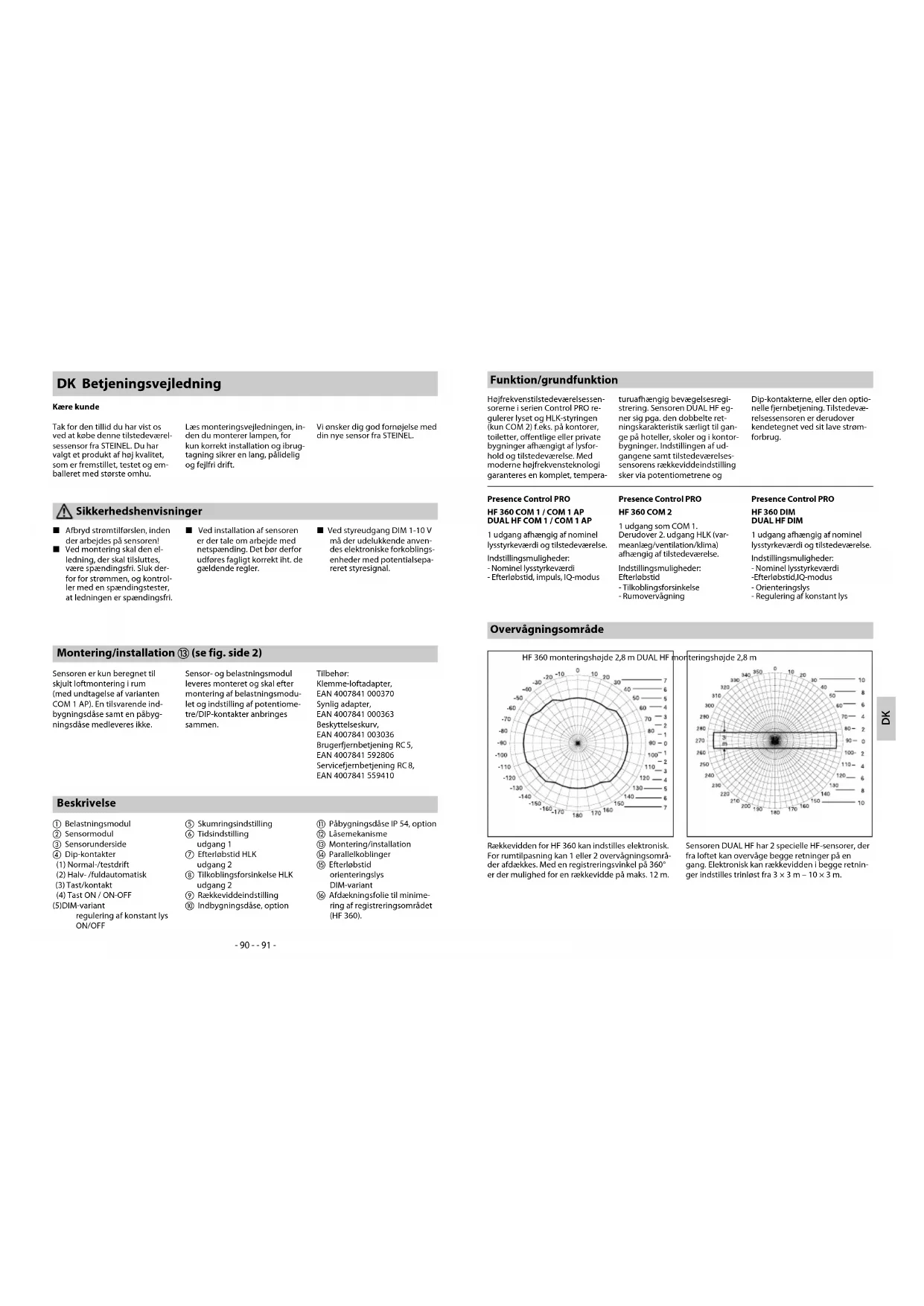

L Afbryd strømtilførslen, inden der arbejdes på sensoren! L Ved montering skal den el- ledning, der skal tilsluttes, være spændingsfri. Sluk der- for for strømmen, og kontrol- ler med en spændingstester, at ledningen er spændingsfri. L Ved installation af sensoren er der tale om arbejde med netspænding. Det bør derfor udføres fagligt korrekt iht. de gældende regler. L Ved styreudgang DIM 1-10 V må der udelukkende anven- des elektroniske forkoblings- enheder med potentialsepa- reret styresignal. Beskrivelse a Belastningsmodul b Sensormodul c Sensorunderside d Dip-kontakter (1) Normal-/testdrift (2) Halv- /fuldautomatisk (3) Tast/kontakt (4) Tast ON / ON-OFF (5) DIM-variant regulering af konstant lys ON/OFF e Skumringsindstilling f Tidsindstilling udgang 1 g Efterløbstid HLK udgang 2 h Tilkoblingsforsinkelse HLK udgang 2 i Rækkeviddeindstilling j Indbygningsdåse, option k Påbygningsdåse IP 54, option l Låsemekanisme m Montering/installation n Parallelkoblinger o Efterløbstid orienteringslys DIM-variant p Afdækningsfolie til minime- ring af registreringsområdet (HF 360). Montering/installation m (se fig. side 2) Sensoren er kun beregnet til skjult loftmontering i rum (med undtagelse af varianten COM 1 AP). En tilsvarende ind- bygningsdåse samt en påbyg- ningsdåse medleveres ikke. Sensor- og belastningsmodul leveres monteret og skal efter montering af belastningsmodu- let og indstilling af potentiome- tre/DIP-kontakter anbringes sammen. Tilbehør: Klemme-loftadapter, EAN 4007841 000370 Synlig adapter, EAN 4007841 000363 Beskyttelseskurv, EAN 4007841 003036 Brugerfjernbetjening RC 5, EAN 4007841 592806 Servicefjernbetjening RC 8, EAN 4007841 559410 DK Betjeningsvejledning Kære kunde Tak for den tillid du har vist os ved at købe denne tilstedeværel- sessensor fra STEINEL. Du har valgt et produkt af høj kvalitet, som er fremstillet, testet og em- balleret med største omhu. Læs monteringsvejledningen, in- den du monterer lampen, for kun korrekt installation og ibrug- tagning sikrer en lang, pålidelig og fejlfri drift. Vi ønsker dig god fornøjelse med din nye sensor fra STEINEL. Sikkerhedshenvisninger Funktion/grundfunktion Højfrekvenstilstedeværelsessen- sorerne i serien Control PRO re- gulerer lyset og HLK-styringen (kun COM 2) f.eks. på kontorer, toiletter, offentlige eller private bygninger afhængigt af lysfor- hold og tilstedeværelse. Med moderne højfrekvensteknologi garanteres en komplet, tempera- turuafhængig bevægelsesregi- strering. Sensoren DUAL HF eg- ner sig pga. den dobbelte ret- ningskarakteristik særligt til gan- ge på hoteller, skoler og i kontor- bygninger. Indstillingen af ud- gangene samt tilstedeværelses- sensorens rækkeviddeindstilling sker via potentiometrene og Dip-kontakterne, eller den optio- nelle fjernbetjening. Tilstedevæ- relsessensoren er derudover kendetegnet ved sit lave strøm- forbrug. Presence Control PRO

1 udgang afhængig af nominel lysstyrkeværdi og tilstedeværelse. Indstillingsmuligheder: - Nominel lysstyrkeværdi - Efterløbstid, impuls, IQ-modus Presence Control PRO HF 360 COM 2 1 udgang som COM 1. Derudover 2. udgang HLK (var- meanlæg/ventilation/klima) afhængig af tilstedeværelse. Indstillingsmuligheder: Efterløbstid - Tilkoblingsforsinkelse - Rumovervågning Presence Control PRO HF 360 DIM

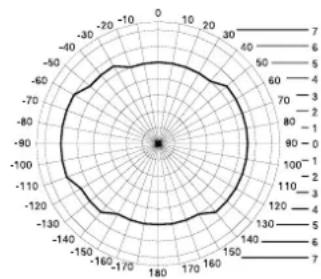

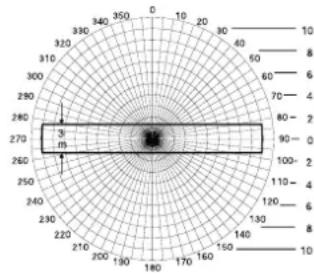

1 udgang afhængig af nominel lysstyrkeværdi og tilstedeværelse. Indstillingsmuligheder: - Nominel lysstyrkeværdi - Efterløbstid, IQ-modus - Orienteringslys - Regulering af konstant lys Overvågningsområde Rækkevidden for HF 360 kan indstilles elektronisk. For rumtilpasning kan 1 eller 2 overvågningsområ- der afdækkes. Med en registreringsvinkel på 360° er der mulighed for en rækkevidde på maks. 12 m. Sensoren DUAL HF har 2 specielle HF-sensorer, der fra loftet kan overvåge begge retninger på en gang. Elektronisk kan rækkevidden i begge retnin- ger indstilles trinløst fra 3 × 3 m – 10 × 3 m. HF 360 monteringshøjde 2,8 m DUAL HF monteringshøjde 2,8 m DK- 92 - - 93 - Elektrisk installation/automatisk drift Ved valg af ledningerne overhol- des grundlæggende de gældende installationsforskrifter (se Sikker

hedshenvisninger på side 9). For ledningsføringen af tilstedeværel

sessensorerne gælder: Iht. VDE 0100 520 afsnit 6 må der til led

ningsføringen mellem sensor og elektr. forkoblingsenhed anvendes en multiledning, der indeholder både netspændingsledninger samt styreledninger (f.eks. NYM 5 × 1,52). Nettilslutningsledningen må have en diameter på maks. 10 mm. Nettilslutningsklemmens klem- område er konstrueret til maks. 2 × 1,5 mm

COM 2/DIM) Tilkoblingsspidsstrøm maks. 800 A/200 μs eller 30 × (1 × 18 W), eller 25 × (2 × 18 W) eller 25 × (1 × 36 W), eller 15 × (2 × 36 W) eller 20 × (1 × 58 W), eller 10 × (2 × 58 W) Overhold de elektr. forkoblingsenheders individuelle tilkoblings- strøm! Ved en højere effekt skal et relæ eller en kontaktor forkobles. Effekt, udgang 2 (kun COM 2) (kun HF 360) Tilstedeværelse Maks. 230 W / E 230 maks. 1A, (cos φ = 1) til HLK (varmeanlæg/ventilation/klima) Anvendelse Indendørs i bygninger Monteringshøjde (loftmontering) 2,5 m – 3,5 m loftshøjde Registreringsvinkel HF 360 360° med åbningsvinkel på 140° evt. gennem glas, træ og tynde vægge. For rumtilpasning kan 1 eller 2 overvågningsområder afdækkes Dual HF se diagram s. 91 evt. gennem glas, træ og tynde vægge. Rækkevidde HF 360 maks. Ø 12 m, trinløs, elektronisk indstilling Dual HF maks. 10 × 3 m i hver retning, trinløs, elektronisk indstilling Udgang 1 tidsindstilling 30 sek. – 30 min., impulsmodus (ca. 2 sek.), IQ-modus (automatisk tilpasning til brugsprofilen) Udgang 2 tidsindstilling (kun HF 360) kun COM2 til HLK 0 sek. – 10 min. tilkoblingsforsinkelse 1 min. – 2 timer efterløbstid automatisk rumovervågning DIM Tidsindstilling 30 sek. – 30 min. IQ-modus (automatisk tilpasning til brugsprofilen) Styreudgang 1 – 10 V / maks. 50 elektr. forkoblingsenheder. maks. 100 mA Sensorik Højfrekvens 5,8 GHz, sendeeffekt < 1 mW Funktioner via DIP-kontakt DIP 1 Normal-/testdrift DIP 2 Halv-/fuldautomatisk DIP 3 Tast-/kontaktdrift DIP 4 Tast ON/tast ON-OFF DIP 5 Regulering af konstant lys ON-OFF (DIM) Parallelkoblinger Master/master – master/slave sammenkobling Komfortindstilling Teach In (med fjernbetjening som ekstraudstyr) Lysværdiindstilling 10 – 1000 lux, ∞/dagslys DIM 100 – 1000 lux Kapslingsklasse IP 20 (IP 54 med AP Box) Beskyttelsesklasse II Temperaturområde -25 til +55 °C Kabinet UV-stabil, kan lakeres- 94 - - 95 - DIP 4 På position ON-OFF kan lyset al- tid tændes og slukkes manuelt (undtagelse impulsmodus: ikke manuel frakobling). På position ON er manuel frakobling ikke længere mulig. Ved hvert tryk på tasten startes efterløbstiden på ny. Tast ON / ON-OFF DIP 1 Funktioner – indstillinger via DIP-kontakt Testdriften har forrang i forhold til alle andre indstillinger på til- stedeværelsessensoren og an- vendes til kontrol af funktionen samt overvågningsområdet. Tilstedeværelsessensoren tæn- der, uafhængigt af lysstyrken, ved bevægelse i rummet, lyset med en efterløbstid på ca. 8 sek. (blå LED blinker ved registre- ring). I normaldrift gælder alle individuelt, indstillede potentio- meterværdier. Også uden tilslut- tet belastning kan tilstedeværel- sessensoren indstilles vha. den blå LED. Normaldrift/testdrift (NORM / TEST) DIP 2 Lyset tændes og slukkes auto- matisk afhængig af lysstyrke og tilstedeværelse. Lyset kan altid tændes og slukkes manuelt. I den forbindelse afbrydes sen- sorautomatikken kortvarigt. Uafhængigt af de indstillede værdier forbliver lyset ved ma- nuel aktivering af tasten tændt i 4 timer (tryk 2 x) eller slukket (tryk 1 x). Ved aktivering af ta- sten inden udløb af de 4 timer går tilstedeværelsessensor Control IR Quattro over i normal sensormodus. Halvautomatisk (MAN) / fuldautomatisk (AUTO) Fuldautomatisk: (AUTO) Halvautomatisk: (MAN) Lyset slukker nu kun automatisk. Tilkoblingen sker manuelt, lys skal anmodes med tasten og forbliver tilkoblet i den efterløbs- tid, der er indstillet på potentio- meteret. (tryk/aktiver 2 x, tændt 4 timer). DIP 3 Anviser sensoren om, hvordan det indgående signal skal vurde

res. Ved tildeling af eksterne ta- ster/kontakter kan sensoren an- vendes som halvautomat og til hver en tid overstyres manuelt. n Enten drift med tast eller kontakt n Mulighed for flere taster på en styreindgang n Anvend kun lystryktast med nulledertilslutning nLedningslængde mellem sensor og kontakt < 50 m Tast/kontakt COM 1 + COM 2 DIP 5 Sørger for ensartet lysstyrkeni- veau. Sensoren måler det eksiste- rende dagslys og tilkobler en passende mængde kunstigt lys, så det ønskede lysstyrkeniveau opnås. Hvis andelen af dagslys ændrer sig, tilpasses det tilkoble

de, kunstige lys.Tilkoblingen sker ud over andelen af dagslys afhængigt af tilstedeværelsen. Konstant lys ON/OFF DIM Funktioner – Indstillinger via potentiometre Eksempler på anvendelse Nominelle lysstyrkeværdier Nattemodus min. Gange, indgangshaller 1 Trapper, rulletrapper, rullende fortove 2 Vaskerum, toiletter, datarum, kantiner 3 Salgsområder, børnehaver, sportshaller 4 Arbejdsområder: Kontor-, konference- og forhandlingsrum, fint monte- ringsarbejde, køkkener

Synsintensive arbejdsområder: Laboratorium, teknisk tegning, præcist arbejde >=6 Dagslysmodus Maks. Efterløbstid udgang 1 indstillingsværdi 30 sek. – 30 min. Den ønskede efterløbstid kan indstilles trinløst fra min ca. 30 sek. – maks. 30 min. Efter 3 min. måles egenlyset. Ved overskridelse af værdien slukker sensoren efter udløb af efterløbs- tiden. Tidsindstilling Når justeringsskruen indstilles på (helt til venstre) befinder apparatet sig i impulsmodus, dvs. at udgangen tilkobles i ca. 2 sek. (f.eks. med henblik på en lysauto

gelser i ca. 8 sek. På grund af egenblænding fra fremmed lys er der kun mulighed for dagsmodus. Helt til højre: Efterløbstiden tilpas

ser sig brugeradfærden dynamisk og selvlærende. Via en lærealgorit

me findes den optimale tidscyklus. Den korteste tid udgør 5 min., den længste 20 min. Impulsmodus (med undtagelse af DIM) IQ-modus Den ønskede reaktionsværdi kan indstilles trinløst fra ca. 10 – 1000 lux. Indstillingsknap helt til højre: MAX dagslysmodus Indstillingsknap helt til venstre: MIN nattemodus Afhængig af monteringssted kan det være nødvendigt at korri- gere indstillingen med 1 – 2 skala- streger. Skumringsindstilling Potentiometre e Potentiometer f COM 1 + COM 2 Henvisning: Afhængig af monteringssted kan det være nødvendigt at korrigere indstillingen med 1 – 2 skala- streger. DK- 96 - - 97 -

• Indstillingsværdi 1 min. – 2 timer • Helt til højre: maks. • Helt til venstre: min.

• Indstillingsværdi 0 min. – 10 timer

• Helt til højre: Rumovervågning

gangen „Tilstedeværelse“. Kontak- ten lukker først ved tydelig bevæ- gelse og signalerer med høj sik- kerhed personers tilstedeværelse. Efterløbstiden forbliver fortsat aktiv. Tilkoblingsforsinkelsen er inaktiv. Tilkoblingsforsinkelse HLK udgang 2 Rækkeviddeindstilling COM 2 Potentiometer g Potentiometer h Muliggør ved underskridelse af den indstillede lysniveauværdi en grundbelysning for den indstillede efterløbstid. Denne er dæmpet til ca. 10 % af den maksimale lysstyr

ke. Ved tilstedeværelse skifter sen- soren enten til 100 % lysstyrke (regulering af konstant lys OFF) eller regulerer til den forindstillede lysniveauværdi (regulering af kon

stant lys ON). Hvis der ikke længere registreres en bevægelse, dæmper sensoren atter til grundstyrken efter udløb af efterløbstiden. Denne slukkes, når efterløbstiden (1 min. – 30 min.) er udløbet eller lysniveauværdien overskrides pga. tilstrækkeligt dagslys. I indstillin

gen ON tænder og slukker senso- ren grundstyrken direkte ved un- derskridelse af lysniveauværdien. Grundstyrke (DIM-variant) Potentiometer o Efterløbstid HLK udgang 2 Den ønskede rækkevidde (reakti- onsværdi) kan indstilles trinløst. < HF 360 min. 1 m – maks. 12 m < DUAL HF min. 3 × 3 m – 10 × 3 m i hver retning Helt til venstre (fabriksindstilling) = minimal rækkevidde Helt til højre (fabriksindstilling) = maksimal rækkevidde Potentiometer i Master-/slave-driften giver mulig- hed for at registrere større rum (belastning tilsluttet = Master, in

gelsesregistreringen. Aktiveringen af belysningen eller HLK-anlægget sker udelukkende via masteren. Master-slave I hver parallelkobling kan der an- vendes flere masters. Hver master kobler i den forbindelse sin egen lysgruppe iht. egen lysstyrkemå

Funktionssupplement via RC 5 Indbrændingsfunktion Ved at trykke på knapperne, > 5 s, aktiveres indbrændingsfunktionen i 100 h. Præsentationstilstand Ved at trykke på knappen, > 5 s, er lyset slukket, så længe der registre- res bevægelse. Hvis der ikke registreres flere be- vægelser, skifter lampen tilbage til sensordrift, når efterløbstiden er udløbet (LED tændt). Funktionssupplement via RC 8 (DIM-variant) Grundlysstyrke Ved hvert tryk på den pågældende knap, > 5 s, ændres grundlysstyr- ken til 60 min.

Værdi for grundlysstyrke Ved at trykke på de pågældende knapper, > 5 s, ændres værdien for lysstyrken i trin á 10 % til: 1 = 10 %, 2 = 20 %, ... 6 = 60% Dæmpning via knap Når en knap er tilsluttet til S- klemmen, kan belysningen dæm- pes ved at trykke på knappen. Knappen regulerer først til maksi- mumværdien og vender derefter tilbage til minimumværdien. Hvis knappen slippes, bevares den på- gældende værdi uden yderligere regulering indtil slukning. Derefter befinder sensoren sig i den tidligere indstillede sensor- drift. Retningen for lysdæmpningen (maks./min.) kan ændres ved kort at slippe knappen og derefter tryk- ke på den igen.- 98 - - 99 - Driftsforstyrrelser Lyset tænder ikke Lyset slukker ikke Sensor slukker til trods for tilstedeværelse Sensor slukker for sentSensor tænder for sent ved frontal gåretning Sensor tænder ikke ved tilstedeværelse, selv om det er mørktL Ingen tilslutningsspændingL Lux-værdien er indstillet for lavt L Ingen bevægelsesregistrering L Lux-værdi for højL Efterløbstiden udløberL Forstyrrende varmekilder f.eks.: Varmeblæser, åbne døre og vinduer, husdyr, elpære/halogenlampe, bevægelige objekterL Efterløbstid for kortL Lysværdi for lav L Efterløbstid for langL Rækkevidden ved frontal gåretning er reduceretL Der er valgt en for lav lux-værdiL Kontroller tilslutningsspæn-dingenL Lux-værdien øges langsomt indtil lyset tændesL Sørg for at der er frit udsyn til sensorenL Kontroller overvågnings- områdetL Indstil en lavere lux-værdiL Afvent efterløbstiden eller indstil en kortere efterløbstidL Afdæk stationære støjkilder med et mærkat L Efterløbstiden øgesL Ændr skumringsindstillingenL Reducer efterløbstidenL Monter yderligere sensorerL Reducer afstanden mellem to sensorerL Sensor med kontakt/tast deaktiveret ?L Halvautomatik ?L Lysstyrkeværdien øgesFejl Årsag Afhjælpning Producentgaranti Bortskaffelse Overensstemmelseserklæring Elapparater, tilbehør og emballa-ge skal bortskaffes til miljøvenlig genvinding.Smid ikke elapparater ud sammen med hus-holdningsaffaldet!Kun for EU-lande:I henhold til det europæiske di-rektiv om kasserede el- og elek-tronikapparater skal kasserede elapparater indsamles separat og bortskaffes til miljøvenlig genvinding.Hermed erklærer STEINEL Vertrieb GmbH, at radioudstyrs-typen HF 360/DUAL HF er i over-ensstemmelse med direktiv 2014/53/EU. EU-overensstem-melseserklæringens fulde tekst kan findes på følgende internet-adresse: www.steinel.deSom køber har du de lovbe-stemte rettigheder over for sælger. Såfremt disse rettigheder eksisterer i dit land, hverken afkortes eller begrænses de af vores garantierklæring. Vi giver 5 års garanti for fejlfri og korrekt funktion på dit STEINEL-Professi-onal-sensorteknologi-produkt. Vi garanterer, at dette produkt ikke har materiale-, produktions- eller konstruktionsfejl. Vi giver garanti for alle elektroniske komponenters og kablers funkti-onsevne og for, at alle anvendte materialer og disses overflader ikke har mangler. Fremsættelse af kravHvis du vil fremsætte en reklamation over dit produkt, bedes du sende produktet komplet og fragtfrit med den originale købsdokumentation, som skal indeholde købsdato og produktbetegnelse, til din forhandler Roliba A/S, Reklama-tionsafdelingen, Hvidkærvej 52, DK-5250 Odense SV. Vi anbefaler, at du opbevarer din købsdokumentation sikkert, indtil garantiperioden er udløbet. Roliba A/S hæfter ikke for transportomkostninger og risici under returneringen af produktet.Du finder informationer om gennemførelse af et garantikrav på vores hjemmeside www.roliba.dkHvis du har et garantitilfælde eller et spørgsmål til dit produkt, kan du altid ringe på tlf. ([phone].
