BEDIENUNGSANLEITUNG Dual HF STEINEL

Master SlavePSNLL'Slave Melder als Treppenautomat zwei Melder an externen Treppenautomat Altbau Umbau n n

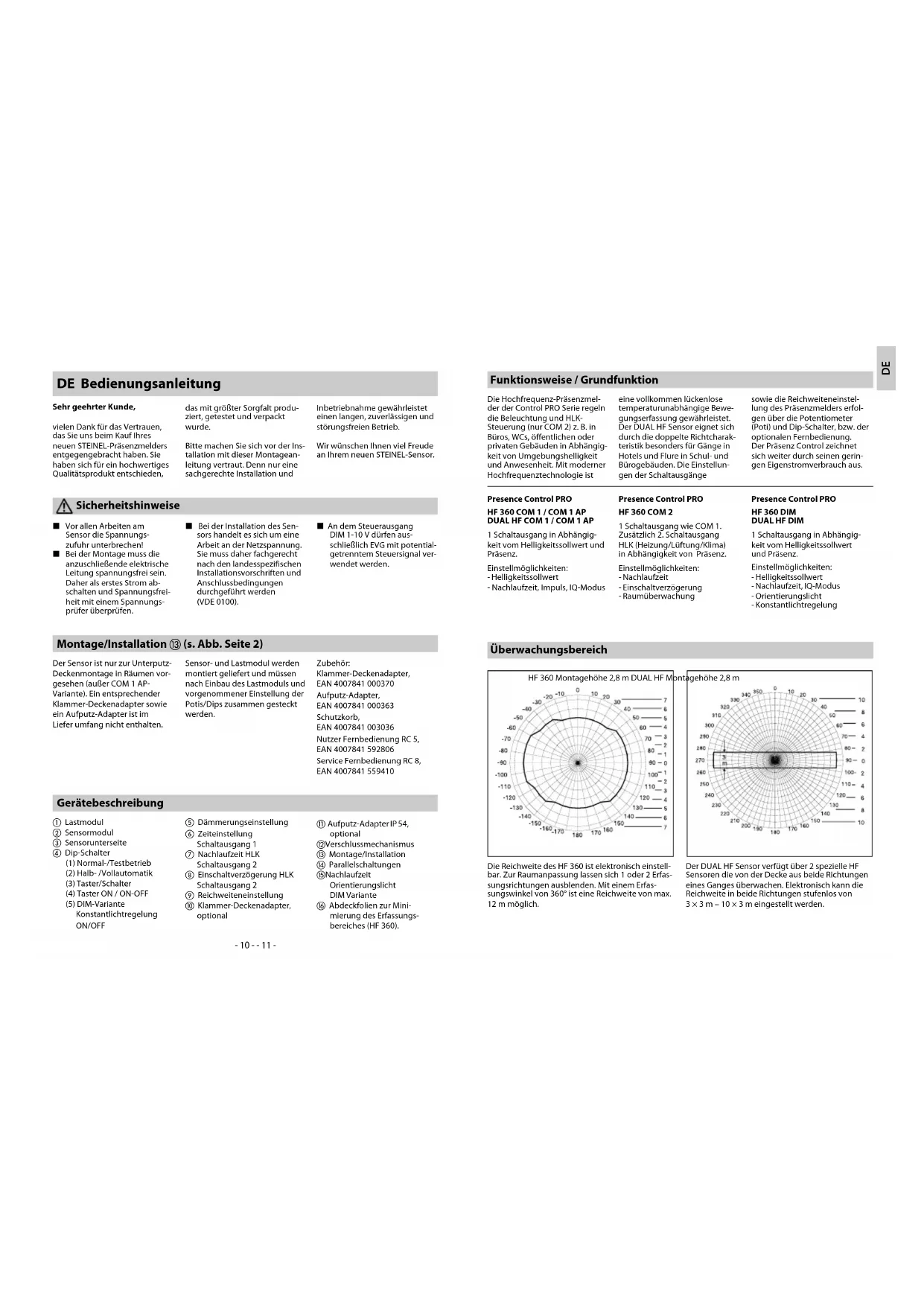

cable length < 50 m- 10 - - 11 - Funktionsweise / Grundfunktion Die Hochfrequenz-Präsenzmel- der der Control PRO Serie regeln die Beleuchtung und HLK- Steuerung (nur COM 2) z. B. in Büros, WCs, öffentlichen oder privaten Gebäuden in Abhängig- keit von Umgebungshelligkeit und Anwesenheit. Mit moderner Hochfrequenztechnologie ist eine vollkommen lückenlose temperaturunabhängige Bewe- gungserfassung gewährleistet. Der DUAL HF Sensor eignet sich durch die doppelte Richtcharak- teristik besonders für Gänge in Hotels und Flure in Schul- und Bürogebäuden. Die Einstellun- gen der Schaltausgänge sowie die Reichweiteneinstel- lung des Präsenzmelders erfol- gen über die Potentiometer (Poti) und Dip-Schalter, bzw. der optionalen Fernbedienung. Der Präsenz Control zeichnet sich weiter durch seinen gerin- gen Eigenstromverbrauch aus. Presence Control PRO

1 Schaltausgang in Abhängig- keit vom Helligkeitssollwert und Präsenz. Einstellmöglichkeiten: - Helligkeitssollwert - Nachlaufzeit, Impuls, IQ-Modus Presence Control PRO HF 360 COM 2 1 Schaltausgang wie COM 1. Zusätzlich 2. Schaltausgang HLK (Heizung/Lüftung/Klima) in Abhängigkeit von Präsenz. Einstellmöglichkeiten: - Nachlaufzeit - Einschaltverzögerung - Raumüberwachung Presence Control PRO HF 360 DIM

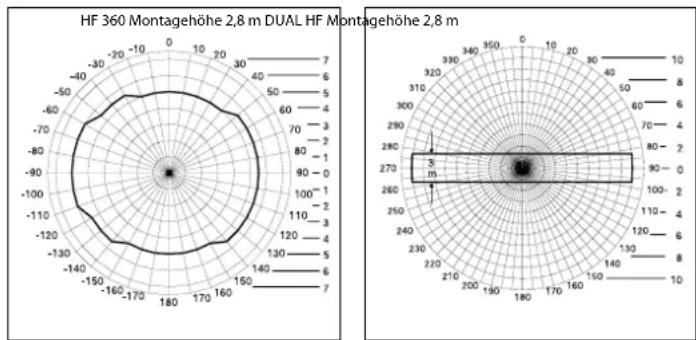

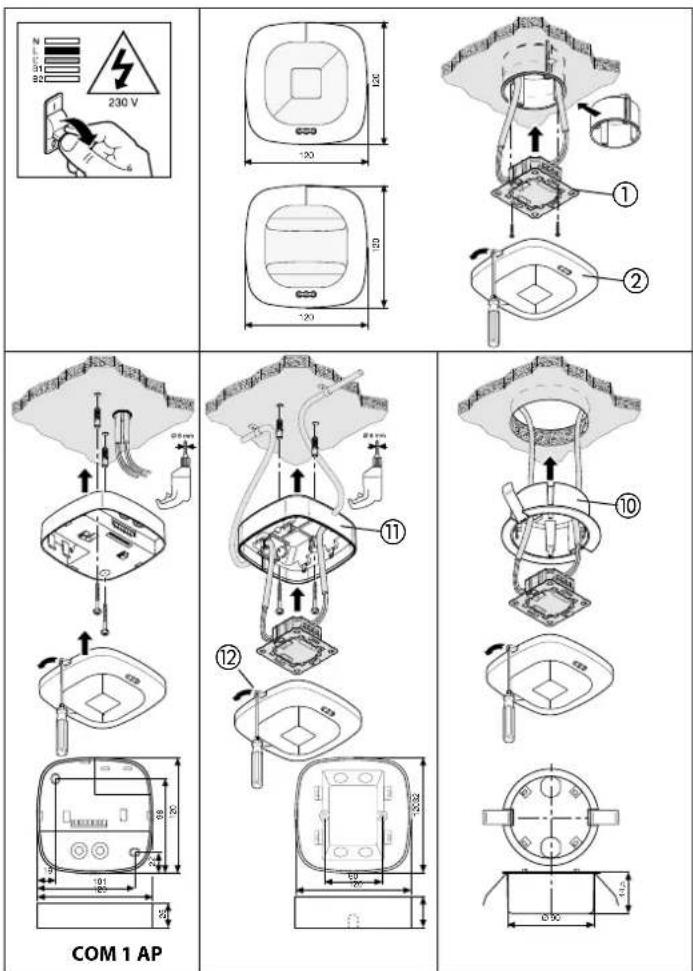

1 Schaltausgang in Abhängig- keit vom Helligkeitssollwert und Präsenz. Einstellmöglichkeiten: - Helligkeitssollwert - Nachlaufzeit, IQ-Modus - Orientierungslicht - Konstantlichtregelung Überwachungsbereich Die Reichweite des HF 360 ist elektronisch einstell- bar. Zur Raumanpassung lassen sich 1 oder 2 Erfas- sungsrichtungen ausblenden. Mit einem Erfas- sungswinkel von 360° ist eine Reichweite von max. 12 m möglich. Der DUAL HF Sensor verfügt über 2 spezielle HF Sensoren die von der Decke aus beide Richtungen eines Ganges überwachen. Elektronisch kann die Reichweite in beide Richtungen stufenlos von 3 × 3 m – 10 × 3 m eingestellt werden. HF 360 Montagehöhe 2,8 m DUAL HF Montagehöhe 2,8 m L Vor allen Arbeiten am Sensor die Spannungs- zufuhr unterbrechen! L Bei der Montage muss die anzuschließende elektrische Leitung spannungsfrei sein. Daher als erstes Strom ab- schalten und Spannungsfrei- heit mit einem Spannungs- prüfer überprüfen. L Bei der Installation des Sen- sors handelt es sich um eine Arbeit an der Netzspannung. Sie muss daher fachgerecht nach den landesspezifischen Installationsvorschriften und Anschlussbedingungen durchgeführt werden (VDE 0100). L An dem Steuerausgang DIM 1-10 V dürfen aus- schließlich EVG mit potential- getrenntem Steuersignal ver- wendet werden. Gerätebeschreibung a Lastmodul b Sensormodul c Sensorunterseite d Dip-Schalter (1) Normal-/Testbetrieb (2) Halb- /Vollautomatik (3) Taster/Schalter (4) Taster ON / ON-OFF (5) DIM-Variante Konstantlichtregelung ON/OFF e Dämmerungseinstellung f Zeiteinstellung Schaltausgang 1 g Nachlaufzeit HLK Schaltausgang 2 h Einschaltverzögerung HLK Schaltausgang 2 i Reichweiteneinstellung j Klammer-Deckenadapter, optional k Aufputz-Adapter IP 54, optional l Verschlussmechanismus m Montage/Installation n Parallelschaltungen o Nachlaufzeit Orientierungslicht DIM Variante p Abdeckfolien zur Mini- mierung des Erfassungs- bereiches (HF 360). Montage/Installation m (s. Abb. Seite 2) Der Sensor ist nur zur Unterputz- Deckenmontage in Räumen vor- gesehen (außer COM 1 AP- Variante). Ein entsprechender Klammer-Deckenadapter sowie ein Aufputz-Adapter ist im Liefer umfang nicht enthalten. Sensor- und Lastmodul werden montiert geliefert und müssen nach Einbau des Lastmoduls und vorgenommener Einstellung der Potis/Dips zusammen gesteckt werden. Zubehör: Klammer-Deckenadapter, EAN 4007841 000370 Aufputz-Adapter, EAN 4007841 000363 Schutzkorb, EAN 4007841 003036 Nutzer Fernbedienung RC 5, EAN 4007841 592806 Service Fernbedienung RC 8, EAN 4007841 559410 DE Bedienungsanleitung Sehr geehrter Kunde, vielen Dank für das Vertrauen, das Sie uns beim Kauf Ihres neuen STEINEL-Präsenzmelders entgegengebracht haben. Sie haben sich für ein hochwertiges Qualitätsprodukt entschieden, das mit größter Sorgfalt produ- ziert, getestet und verpackt wurde. Bitte machen Sie sich vor der Ins- tallation mit dieser Montagean- leitung vertraut. Denn nur eine sachgerechte Installation und Inbetriebnahme gewährleistet einen langen, zuverlässigen und störungsfreien Betrieb. Wir wünschen Ihnen viel Freude an Ihrem neuen STEINEL-Sensor. Sicherheitshinweise DE- 12 - - 13 - Technische DatenElektrische Installation/Automatikbetrieb Bei der Auswahl der Verdrahtungs- leitungen sind grundsätzlich die Installationsvorschriften nach VDE 0100 einzuhalten (siehe Sicher- heitshinweise auf Seite 9). Für die Verdrahtung der Präsenzmelder gilt : Nach VDE 0100 520 Abschn. 6 darf für die Verdrahtung zwischen Sensor und EVG eine Mehrfachlei- tung verwendet werden, die so- wohl die Netzspannungleitungen, als auch die Steuerleitungen enthält (z.B. NYM 5 × 1,52). Die Netzanschlussleitung darf max. einen Durchmesser von 10 mm haben. Der Klemmbereich der Netzanschlussklemme ist für maximal 2 × 1,5 mm

COM 2/DIM) Einschaltspitzenstrom max. 800 A/200 μs 30 × (1 × 18 W), 25 × (2 × 18 W) 25 × (1 × 36 W), 15 × (2 × 36 W) 20 × (1 × 58 W), 10 × (2 × 58 W) individuelle Einschaltströme der EVG’s beachten! Bei größeren Schaltleistungen ist ein Relais oder Schütz vorzuschalten Leistung, Schaltausgang 2 (nur COM 2) (nur HF 360) Präsenz max. 230 W/230 V max. 1A, (cos φ = 1) für HLK (Heizung/Lüftung/Klima) Einsatzort im Innenbereich von Gebäuden Montagehöhe (Deckenmontage) 2,5 m – 3,5 m Deckenhöhe Erfassungswinkel HF 360 360° mit 140° Öffnungswinkel ggf. durch Glas, Holz und Leichtbauwände. Zur Rauman- passung lassen sich 1 oder 2 Er- fassungsrichtungen ausblenden DUAL HF siehe Diagramm S. 11 ggf. durch Glas, Holz und Leichtbauwände. Reichweite HF 360 max. Ø 12 m, stufenlos elektronisch einstellbar DUAL HF max. 10 × 3 m in jede Richtung stufenlos elektronisch einstellbar Schaltausgang 1 Zeiteinstellung 30 s – 30 min, Impulsmodus (ca. 2 s), IQ-Modus (automatische Anpassung an das Nutzungsprofil) Schaltausgang 2 Zeiteinstellung (nur HF 360) nur COM2 für HLK 0 s – 10 min Einschaltverzögerung 1 min – 2 h Nachlaufzeit Automatische Raumüberwachung DIM: Zeiteinstellung 30 s – 30 min IQ-Modus (automatische Anpassung an das Nutzungsprofil) Steuerausgang 1 – 10 V / max. 50 EVGs, max. 100 mA Sensorik Hochfrequenz 5,8 GHz, Sendeleistung < 1 mW Funktionen über DIP-Schalter DIP 1 Normal-/Testbetrieb DIP 2 Halb-/Vollautomatik DIP 3 Taster-/Schalterbetrieb DIP 4 Taster ON/Taster ON-OFF DIP 5 Konstantlicht-Regelung ON-OFF (DIM) Parallelschaltungen Master/Slave Master/Master Komforteinstellung Teach In (mit optionaler Fernbedienung) Lichtwerteinstellung 10 – 1000 Lux, ∞/Tageslicht DIM 100 – 1000 Lux Schutzart IP 20 (IP 54 mit AP Box) Schutzklasse II Temperaturbereich -25 bis +55 °C Gehäuse UV-beständig, lackierbar- 14 - - 15 - Funktionen – Einstellungen über Potentiometer (Potis) Anwendungsbeispiele Helligkeitssollwerte Nachtbetrieb min Flure, Eingangshallen 1 Treppen, Rolltreppen, Fahrbänder 2 Waschräume, Toiletten, Schalträume, Kantinen 3 Verkaufsbereich, Kindergärten, Vorschulräume, Sporthallen 4 Arbeitsbereiche: Büro-, Konferenz-, und Besprechungsräume, feine Montagearbeiten, Küchen

Sehintensive Arbeitsbereiche: Labor, technisches Zeichnen, präzise Arbeiten >=6 Tageslichtbetrieb max Nachlaufzeit Schaltausgang 1 Einstellwert 30 s – 30 min Die gewünschte Nachlaufzeit kann stufenlos von min. ca. 30 s – max 30 min eingestellt werden. Nach 3 min wird das Eigenlicht eingemessen. Bei Überschreitung der Schwelle schaltet der Sensor nach Ablauf der Nachlaufzeit aus. Zeiteinstellung Stellen Sie den Regler auf (Linksanschlag) befindet sich das Gerät im Impulsmodus, d.h. der Ausgang wird für ca. 2 s einge- schaltet (z.B. für Treppenhausauto- mat). Danach reagiert der Sensor für ca. 8 s nicht auf Bewegung. Aufgrund der Eigenblendung durch Fremdlicht ist hier nur Tagbetrieb möglich. Rechtsanschlag: Die Nachlaufzeit passt sich dynamisch, selbstler- nend dem Benutzerverhalten an. Über einen Lernalgorithmus wird der optimale Zeitzyklus ermittelt. Die kürzeste Zeit beträgt 5 min, die längste 20 min. Impulsmodus (außer DIM) IQ-Modus Die gewünschte Ansprechschwelle kann stufenlos von ca. 10 – 1000 Lux eingestellt werden. Einstellregler Rechtsanschlag: MAX Tageslichtbetrieb Einstellregler Linksanschlag: MIN Nachtbetrieb Je nach Montageort kann eine Korrektur der Einstellung um 1-2 Skalenstriche erforderlich sein. Dämmerungseinstellung Poti e Poti f COM 1 + COM 2 Hinweis: Je nach Montageort kann eine Korrektur der Einstellung um 1-2 Skalenstriche erforderlich sein. DIP 4 Auf Stellung ON-OFF lässt sich die Beleuchtung jederzeit manuell ein- und ausschalten (Ausnahme Impulsmodus: kein manuelles AUS). Auf der Stellung ON ist manuel- les Ausschalten nicht mehr mög- lich. Bei jedem Tasten- druck wird die Nachlaufzeit neu gestartet. Taster ON/ON-OFF DIP 1 Funktionen – Einstellungen über DIP-Schalter Der Testbetrieb hat Vorrang vor allen anderen Einstellungen am Präsenzmelder und dient zur Prüfung der Funktionalität sowie des Erfassungsbereiches. Der Präsenzmelder schaltet, unab- hängig von der Helligkeit, bei Bewegung im Raum die Be- leuchtung für eine Nachlaufzeit von ca. 8 Sekunden ein. (blaue LED blinkt bei Erfassung). Im Normalbetrieb gelten alle indivi- duell eingestellten Poti-Werte. Auch ohne angeschlossene Last kann der Präsenzmelder mit Hil- fe der blauen LED eingestellt werden. Normalbetrieb / Testbetrieb (NORM / TEST) DIP 2 Die Beleuchtung schaltet je nach Helligkeit und Präsenz automa- tisch ein und aus. Die Beleuch- tung kann jederzeit manuell geschaltet werden. Dabei wird die Schaltautomatik vorüber- gehend unterbrochen. Unab- hängig von den eingestellten Werten bleibt das Licht bei manueller Tasterbetätigung für 4 Stunden AN (2 × drücken) oder AUS (1 × drücken). Bei Tasterbetätigung vor Ablauf der 4 Stunden geht der Präsenz Control IR Quattro in den normalen Sensorbetrieb über. Halbautomatik (MAN) / Vollautomatik (AUTO) Vollautomatik: (AUTO) Halbautomatik: (MAN) Die Beleuchtung schaltet nur noch automatisch aus. Das Ein- schalten erfolgt manuell, Licht muss mit dem Taster angefor- dert werden und bleibt für die am Poti eingestellte Nachlaufzeit eingeschaltet. (2 × drücken / schalten 4 Stunden AN). DIP 3 Weist dem Sensor zu, wie das eingehende Signal gewertet werden soll. Durch die Zuord- nung externer Taster/Schalter kann der Melder als Halbautomat betrieben werden und jederzeit manuell übersteuert werden. n Wahlweise Betrieb mit Taster oder Schalter n Mehrere Taster auf einem Steuereingang möglich n Leuchtdrucktaster nur mit Null-Leiteranschluss verwenden n Leitungslänge zwischen Sensor und Schalter < 50 m Taster/Schalter COM 1 + COM 2 DIP 5 Sorgt für gleichbleibendes Hel- ligkeitsniveau. Melder misst das vorhandene Tageslicht und schaltet anteiliges Kunstlicht zu, um das gewünschte Helligkeits- niveau zu erreichen. Ändert sich der Tageslichtenteil, wird das zu- geschaltete Kunstlicht ange- passt. Die Zuschaltung erfolgt neben dem Tageslichtanteil in Abhängigkeit von Anwesenheit. Konstantlicht ON/OFF DIM DE- 16 - - 17 - Der Master-/Slave-Betrieb erlaubt es, größere Räume zu erfassen (Last angeschlossen = Master, keine Last = Slave). Die Auswertung der Helligkeit im Raum erfolgt ausschließlich am Master. Die Slaves melden die Bewegungserfassung dem Master. Die Schaltung der Beleuchtung bzw. HLK-Anlage erfolgt aus- schließlich über den Master. Master/Slave In einer Parallelschaltung können auch mehrere Master verwendet werden. Jeder Master schaltet da- bei seine Lichtgruppe gemäß eige- ner Helligkeitsmessung. Verzöge- rungszeiten und Helligkeitsschalt- werte werden bei jedem Master in- dividuell eingestellt. Die Schaltlast wird auf die einzelnen Master auf- geteilt. Die Präsenz wird weiterhin von allen Meldern gemeinsam erfasst. Der Präsenzausgang kann bei einem beliebigen Master abge- griffen werden. Master/Master Fernbedienung Über die Fernbedienung (optional) lassen sich die Funktionen komfor- tabel vom Boden einschalten. Nutzer Fernbedienung RC 5, EAN 4007841 592806 Service Fernbedienung RC 8, EAN 4007841 559410 Parallelschaltungen Zwei Melder an externen Treppenautomat Altbau / Umbau Fremdlicht durch Taster aktiviert. Kein Dämmerungsmodus, nur Tag- betrieb möglich. Melder als Treppenautomat

Bei Verwendung mehrerer Melder sind diese an dieselbe Phase anzuschließen! DIM-Melder

  • Einstellwert 1 min – 2 h
  • Einstellwert 0 s – 10 min
  • Rechtsanschlag: Raumüberwachung
  • Linksanschlag: 0 s (AUS) Bei Einstellung „Überwachung“ reduziert sich die Empfindlichkeit des Schaltausgangs „Präsenz“. Der Kontakt schließt erst bei deut- licher Bewegung und signalisiert mit hoher Sicherheit die Anwesen- heit von Personen. Die Nachlaufzeit bleibt weiterhin aktiv. Die Einschaltverzögerung ist inaktiv. Einschaltverzögerung Schaltausgang 2 HLK Reichweiteneinstellung COM 2 Poti g Poti h Ermöglicht bei Unterschreitung des eingestellten Helligkeitswer- tes eine Grundbeleuchtung für die eingestellte Nachlaufzeit. Diese ist auf ca. 10 % der maximalen Licht- stärke gedimmt. Bei Anwesenheit schaltet der Melder entweder auf 100 % Lichtstärke (Konstantlicht- regelung OFF) oder regelt auf den voreingestellten Helligkeitswert (Konstantlichtregelung ON). Wird keine Bewegung erkannt, dimmt der Melder nach Ablauf der Nach- laufzeit auf die Grundhelligkeit zurück. Diese wird ausgeschaltet, wenn die Nachlaufzeit (1 min – 30 min) abgelaufen ist oder der Helligkeitswert durch ausreichend Tageslichtanteil über- schritten wird. In der Einstellung ON schaltet der Melder die Grund- helligkeit direkt bei Unterschreiten des Helligkeitswertes EIN und AUS. Grundhelligkeit (DIM-Variante) Poti o Nachlaufzeit Schaltausgang 2 HLK Die gewünschte Reichweite (An- sprechschwelle) kann stufenlos eingestellt werden. < HF 360 min. 1 m – max. 12 m < DUAL HF min. 3 × 3 m – 10 × 3 m je Richtung Linksanschlag (Werkseinstellung) = minimale Reichweite Rechtsanschlag (Werkseinstellung) = maximale Reichweite Poti i

Funktionsergänzung über RC 5 Einbrennfunktion Durch Tastendruck, > 5 s, wird die Einbrennfunktion für 100 h aktiviert. Präsentations-Modus Durch Tastendruck, > 5 s, ist das Licht AUS, solange Bewegung de- tektiert wird. Wird keine Bewegung mehr er- fasst, schaltet die Leuchte nach Ablauf der Nachlaufzeit zurück in den Sensorbetrieb (LED AN). Funktionsergänzung über RC 8 (DIM-Variante) Grundhelligkeit Durch jeweiligen Tastendruck, > 5 s, ändern der Grundhelligkeit auf 60 min.

Grundhelligkeitswert Durch Drücken der jeweiligen Tasten, > 5 s, ändert sich der Hel- ligkeitswert in Schritten von je- weils 10 % auf: 1 = 10 %, 2 = 20 %, ... 6 = 60% Dimmung über Taster Bei angeschlossenem Taster an der S-Klemme kann die Beleuchtung durch Drücken des Tasters ge- dimmt werden. Der Taster läuft zunächst auf den Maximalwert und kehrt dann zum Minimalwert. Wird der Taster losgelassen, wird der jeweilige Wert ohne weitere Regelung bis zum Ausschalten gehalten. Im Anschluss befindet sich der Melder im zuvor eingestellten Sensorbetrieb. Die Richtung des Dimmens (Max./ Min.) kann durch kurzes Loslassen und erneutes Drücken des Tasters geändert werden.- 18 - - 19 - Herstellergarantie Konformitätserklärung Hiermit erklärt STEINEL Vertrieb GmbH, dass der Funkanlagentyp HF 360/DUAL HF der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.steinel.deHerstellergarantie für Unter-nehmer, wobei Unternehmer eine natürliche oder juristische Person oder eine rechtsfähige Personengesellschaft ist, die bei Abschluss des Kaufes in Aus-übung ihrer gewerblichen oder selbständigen beruflichen Tätig-keit handelt.Herstellergarantieder STEINEL Vertrieb GmbH,Dieselstraße 80-84, 33442 Herzebrock-ClarholzAlle STEINEL-Produkte erfüllen höchste Qualitätsansprüche. Aus diesem Grund leisten wir als Hersteller Ihnen als Kunde gerne eine unentgeltliche Garantie gemäß den nachstehenden Bedingungen:Wir leisten Garantie durch kosten lose Behebung der Mängel (nach unserer Wahl: Reparatur oder Austausch mangelhafter Teile ggf. Aus-tausch durch ein Nachfolgemo-dell oder Erstellung einer Gut-schrift), die nachweislich inner-halb der Garantiezeit auf einem Material- oder Herstellungsfehler beruhen.Die Garantiezeit für• Sensorik / Außenleuchten / Innenleuchten beträgt: 5 Jahre und beginnt mit dem Kaufda-tum des Produktes.Ausdrücklich ausgenommen von dieser Garantie sind alle auswechselbaren Leuchtmittel. Darüber hinaus ist die Garantie ausgeschlossen:• bei einem gebrauchsbedingten oder sonstigen natürlichen Verschleiß von Produktteilen oder Mängeln am STEINEL- Produkt, die auf gebrauchs-bedingtem oder sonstigem natürlichem Verschleiß zurück-zuführen sind,• bei nicht bestimmungs- oder unsachgemäßem Gebrauch des Produkts oder Missachtung der Bedienungshinweise,• wenn An- und Umbauten bzw. sonstige Modifikationen an dem Produkt eigenmächtig vorgenommen wurden oder Mängel auf die Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen zurück-zuführen sind, die keine STEINEL-Originalteile sind,• wenn Wartung und Pflege der Produkte nicht entsprechend der Bedienungsanleitung erfolgt sind,• wenn Anbau und Installation nicht gemäß den Installations-vorschriften von STEINEL ausgeführt wurden,• bei Transportschäden oder -verlusten.Diese Herstellergarantie lässt Ihre gesetzlichen Rechte unberührt. Die hier beschriebenen Leistun-gen gelten zusätzlich zu den gesetzlichen Rechten und beschränken oder ersetzen diese nicht.Die Garantie gilt für sämtliche STEINEL-Produkte, die in Deutschland gekauft und verwendet werden. Es gilt deut-sches Recht unter Ausschluss des Übereinkommens der Vereinten Nationen über Verträge über den internationalen Warenkauf (CISG).GeltendmachungWenn Sie Ihr Produkt reklamie-ren wollen, senden Sie es bitte vollständig und frachtfrei mit dem Original-Kaufbeleg, der die Angabe des Kaufdatums und der Produktbezeichnung enthalten muss, an Ihren Händler oder direkt an uns, die STEINEL Vertrieb GmbH – Reklamationsabteilung –, Dieselstraße 80-84, 33442 Herzebrock-Clarholz. Wir empfehlen Ihnen daher, Ihren Kaufbeleg bis zum Ablauf der Garantiezeit sorgfältig aufzu-bewahren. Für Transportkosten und -risiken im Rahmen der Rücksendung übernehmen wir keine Haftung. HERSTELLER

HERSTELLER GARANTIE HERSTELLER GARANTIE Betriebsstörungen Licht schaltet nicht ein Licht schaltet nicht aus Sensor schaltet trotz Anwesenheit ab Sensor schaltet zu spät abSensor schaltet bei frontaler Gehrichtung zu spät ein Sensor schaltet trotz Dunkelheit bei Anwesenheit nicht einL keine AnschlussspannungL Lux-Wert zu niedrig eingestelltL keine Bewegungserfassung L Lux-Wert zu hochL Nachlaufzeit läuft abL Störende Wärmequellen z.B.: Heizlüfter, offene Türen und Fenster, Haustiere, Glühbirne/Halogenstrahler, sich bewe-gende ObjekteL Nachlaufzeit zu kleinL Lichtschwelle zu niedrig L Nachlaufzeit zu großL Reichweite bei frontaler Gehrichtung ist reduziertL Lux-Wert zu niedrig gewähltL Anschlussspannung überprüfenL Lux-Wert langsam erhö- hen bis Licht einschaltetL Freie Sicht auf den Sensor herstellenL Erfassungsbereich überprüfenL Lux-Wert niedriger stellenL Nachlaufzeit abwarten ggf. Nachlaufzeit kleiner stellenL Stationäre Störquellen durch Aufkleber ausblenden L Nachlaufzeit erhöhenL Dämmerungseinstellung ändernL Nachlaufzeit verkleinernL weitere Sensoren montierenL Abstand zwischen zwei Sensoren reduzierenL Sensor mit Schalter/Taster deaktiviert ?L Halbautomatik ?L Helligkeitsschwelle erhöhenStörung Ursache Abhilfe
